MANUAL DE UTILIZADOR RS PRO A30 SC STEINEL

1. Sobre este documento 182
2. Instruções de segurança gerais 182
3. Descrição do aparelho 183
4. Ligação elétrica 189
5. Montagem 191
6. Funcionamento 199
7. Manutenção e conservação 202
8. Reciclagem 203
9. Declaração de conformidade 203
10. Garantia do fabricante 204
11. Datos técnicos 205
12. Eliminação de avarias 207

1. Sobre este documento

-Protegido pela lei sobre direitos de autor. Qualquer reimpressão, mesmo que apenas parcial, só é permitida com o nosso consentimento.

-Reservado o direito a alterações que visem o progresso técnico.

Aviso de perigo!

Aviso de perigo originado por eletricidade!

Aviso de perigo originado por água!

PT

2. Instruções de segurança gerais

A inobservância das instruções de utilização acarreta perigos!

Estas instruções contêm informações importantes para a utilização segura do aparelho. Potenciais perigos são identificados por indicações específicas. A inobservância destas indicações pode causar a morte ou ferimentos graves.

• Leia as instruções atentamente.
- Siga as instruções de segurança.
- Guarde as instruções num lugar acessível.
—Lidar com a corrente elétrica pode levar a situações perigosas. O contacto com peças condutoras de corrente pode resultar em choque elétrico, queimaduras ou na morte.
- Os trabalhos com tensão de rede só são permitidos se forem executados por pessoal profissional devidamente qualificado.
-É necessário respeitar as prescrições de instalação e condições de

-conexão em vigor nos diversos países (por ex., DE: VDE 0100, AT: ÖVEÖNORM E8001-1, CH: SEV 1000).
-Utilize somente peças de reposição originais.
-0 cabo ou a corda exterior e flexível desta armadura não podem ser substituídos.
-Se o cabo for danificado, a armadura terá de ser destruída.
-Cabo 60227 IEC52; 2x0,75 mm2.

3. Descrição do aparelho

Utilização prevista - RS PRO A10 / A20 /A30 SC

RS PRO A10 / A20 / A30 SC Princípio de funcionamento

-0 detetor de movimento AF/Radar emite ondas eletromagnéticas (5,8 GHz) e realiza a deteção com base no eco refletido pelos objetos.
-0 eco dos corpos alterado pelo movimento é convertido por meio de um sistema eletrónico, ligando a armadura automaticamente.
-A deteção de movimento através de paredes finas, portas e vidros é possível.
-Permite a deteção de movimentos mínimos.
-Sem ativações erradas causados por fontes térmicas e oscilações de temperatura.
-A área de deteção do detetor pode ser limitada com precisão através da
-regulação do alcance via internet ou aplicação.

Nota:

A potência do detetor de alta frequência HF é de aprox.

1 mW – isto é, apenas uma milésima parte da potência emissora de um telemóvel ou de um forno micro-ondas.

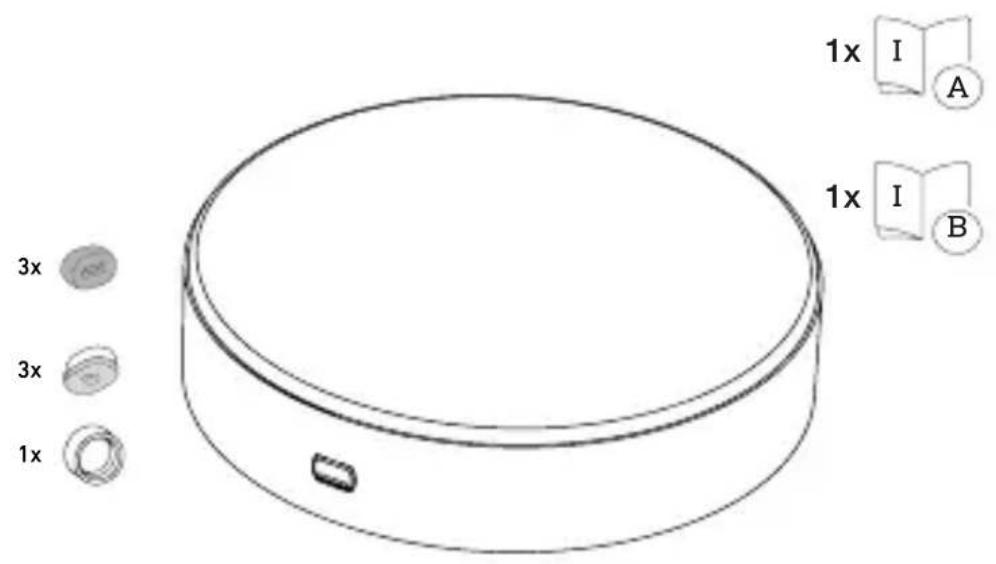

Itens fornecidos

3.1

3x 3x 1x 1x I A 1x I B

PT

-1 armadura LED
-1 ficha de dados de segurança (A)
-1 guia rápido (B)
-3 espaçadores
-3 IP54-bujões vedantes
-1 Tampa da cavilha de segurança

Dimensões do produto

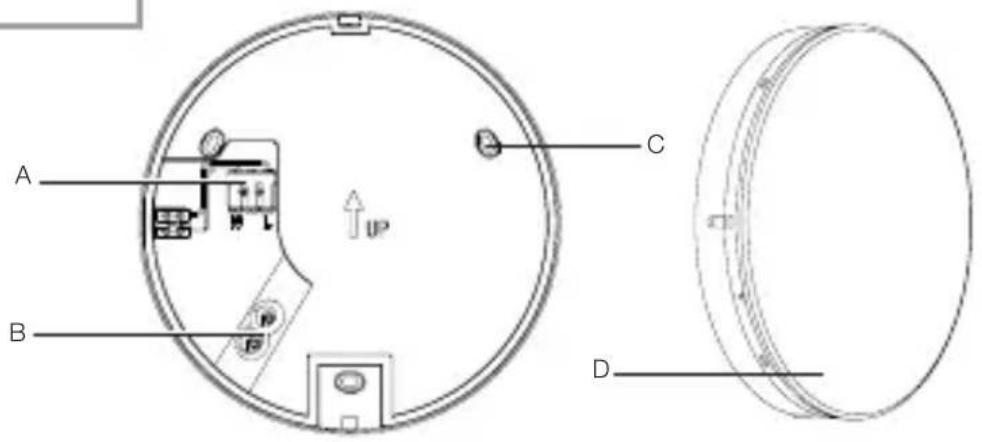

Vista geral do aparelho

3.3

A B C D

PT

A Terminal de brilho
B Tomada
C Caixa de alumínio
D armadura

Curva de distribuição de luz

3.4

PT

4. Ligação elétrica

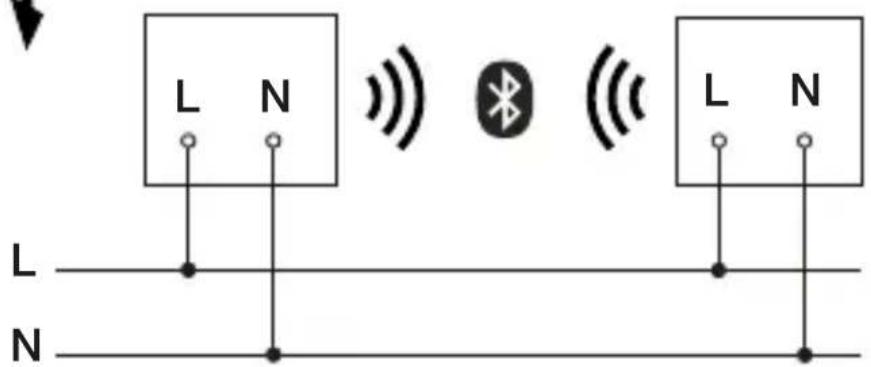

Esquema de circuitos elétricos

4.1

L N L N

I O

L N L N

O cabo de alimentação elétrica é constituído por um cabo de 2 condutores:

L = fase (geralmente preto, castanho ou cinzento)

N = neutro (geralmente azul)

E = Ligação de extensão para o cabo de ligação à terra

A armadura também pode ser ligada à rede elétrica a seguir a um interruptor de rede se ficar assegurado que o interruptor está sempre ligado.

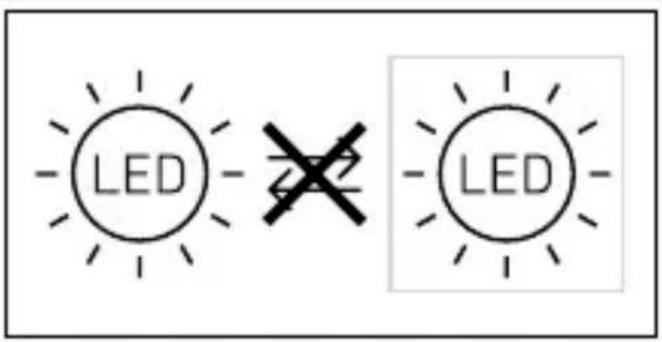

A lâmpada desta armadura não é substituível. Caso seja necessário substituir a lâmpada (por ex. no fim da sua vida útil), terá de ser substituída toda a armadura.

LED LED

5. Montagem

Perigo de eletrocussão!

O contacto com peças condutoras de corrente pode resultar em choque elétrico, queimaduras ou na morte.

• Desligue a corrente e suspenda a alimentação de tensão.
• Verifique a ausência de tensão com um busca-polos.
• Assegure-se de que a alimentação de tensão permanece interrompida.

Perigo de danos materiais!

Se os cabos de ligação forem trocados, poderá ocorrer um curto-circuito.

• Identifique os cabos de ligação.
• Ligue os cabos de ligação corretamente.

Preparação da montagem

• Verifique todos os componentes para detetar eventuais danos. Se detetar qualquer dano, não coloque o produto em funcionamento.
• Procure um local de montagem adequado.

-Tenha o alcance em conta.

–Tenha a deteção de movimentos em conta.
-À prova de trepidações.
-Área de detecção livre de quaisquer obstáculos.
–Não em áreas potencialmente explosivas.
–Não em cima de superfícies facilmente inflamáveis.
-Não olhar para a fonte de luz a uma distância curta (< 30 cm).
-Posicionar a uma distância de, pelo menos, 50 cm de outras armaduras LED.
-Não cobrir a armadura com material de isolamento!

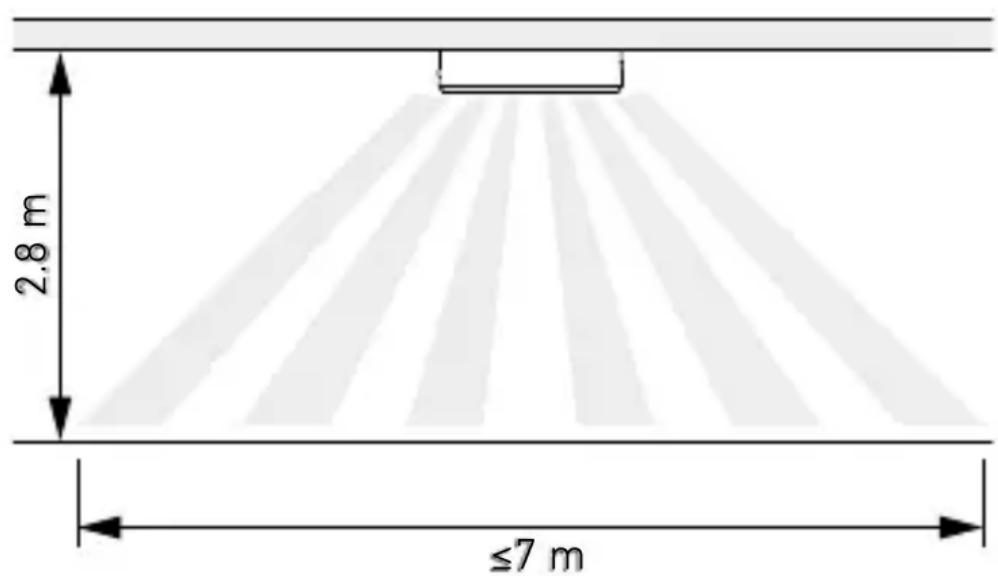

Alcance

5.1

2.8 m ≤7 m

PT

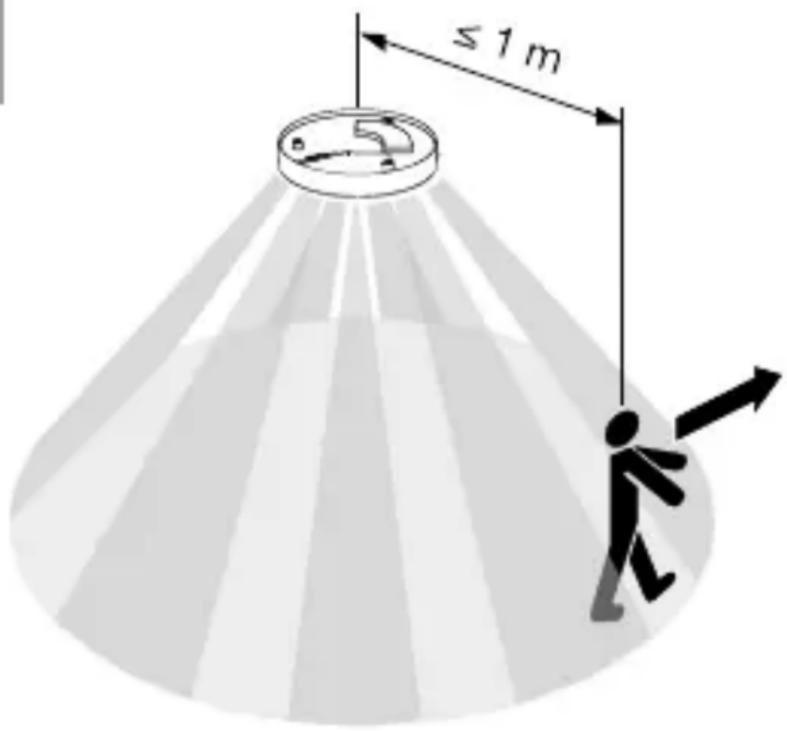

Deteção de movimento lateralmente ao sentido de aproximação

5.2

≤ 1 m

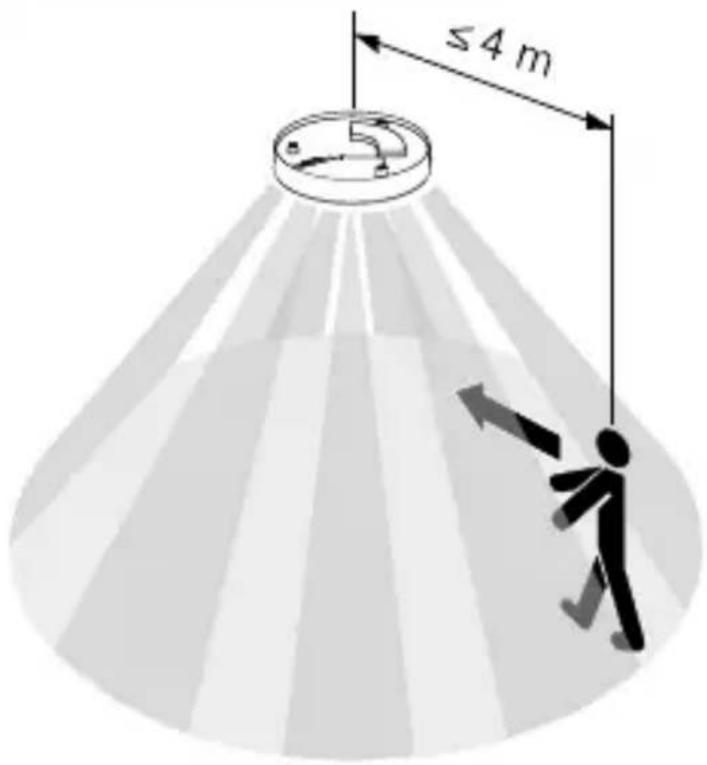

Deteção de movimento no sentido de aproximação

5.3

≤ 4 m

PT

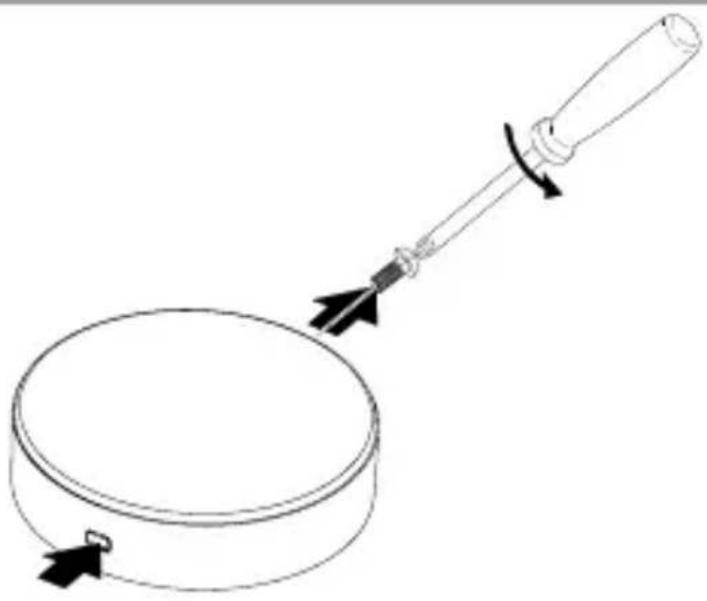

Passos

5.4

I O

• Certifique-se de que a alimentação de tensão está desligada.
• Remova a cobertura do pino de segurança.
• Desaperte o parafuso de fixação. Prima o botão de fixação

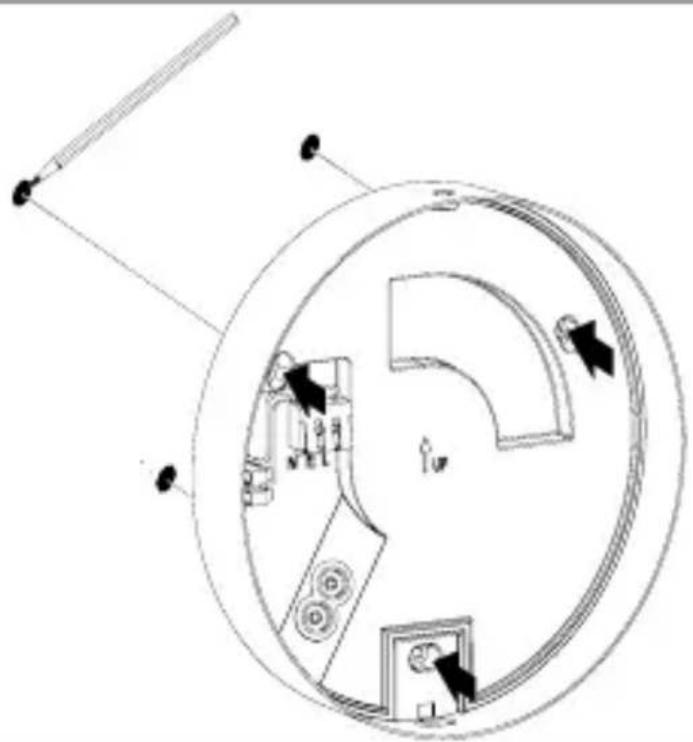

5.5

- Faça furos (∅ 6 mm) e coloque as buchas.

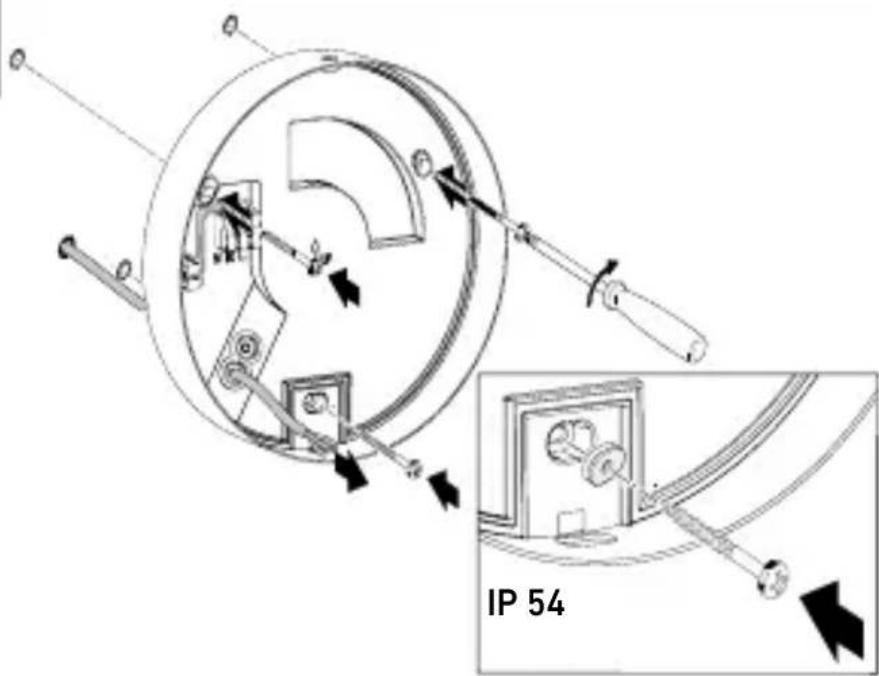

5.7

IP 54

• No caso da montagem com cabo de alimentação embutido, aparafuse a armadura LED.
• Utilizar bujão vedante. Isto é necessário para o grau de proteção IP54.
• Assegure-se de que o cabo de ligação tem isolamento duplo e o isolamento não está danificado.

5.8

• No caso da montagem com cabo de alimentação saliente, aparafuse a armadura LED.
• Utilizar bujão vedante. Isto é necessário para o grau de proteção IP54.
• Assegure-se de que o cabo de ligação tem isolamento duplo e o isolamento não está danificado.

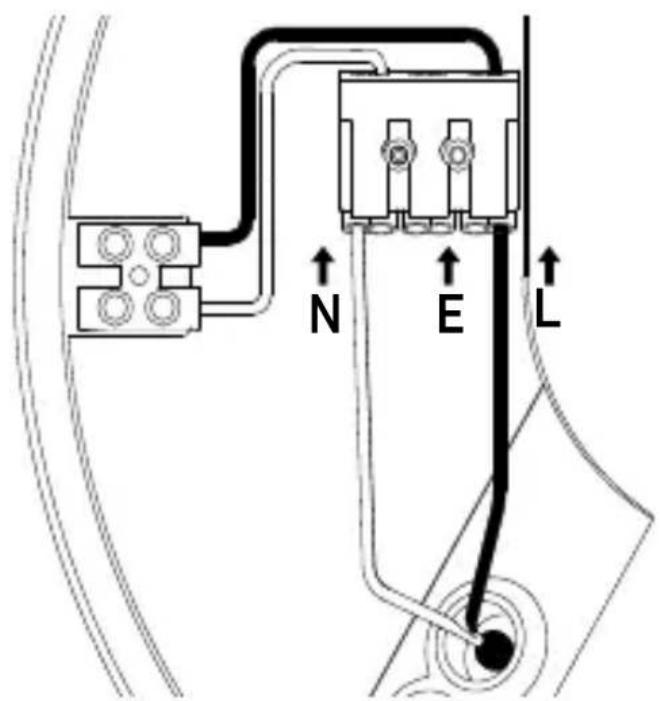

5.9

N E L

- Faça a ligação à rede segundo o esquema elétrico. → „4. Ligação elétrica“

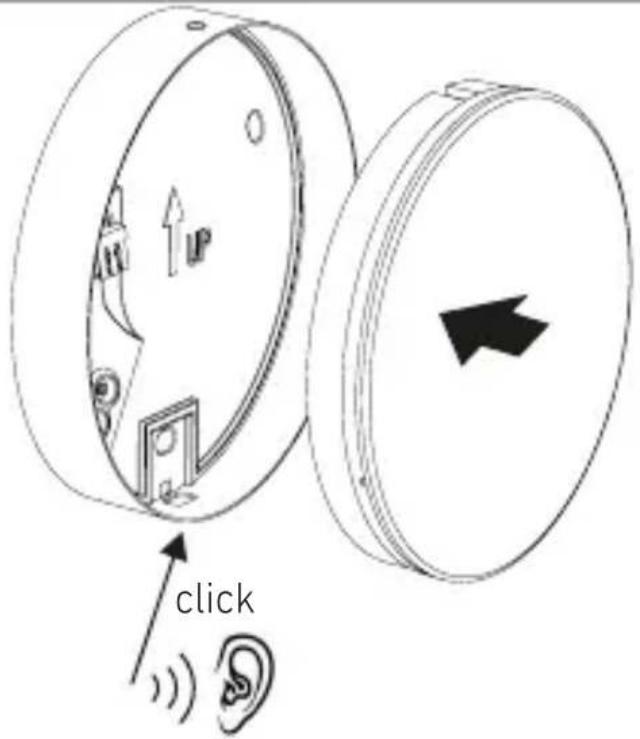

5.10

click

• Montar a armadura na carcaça
- Premir até ouvir um clique.

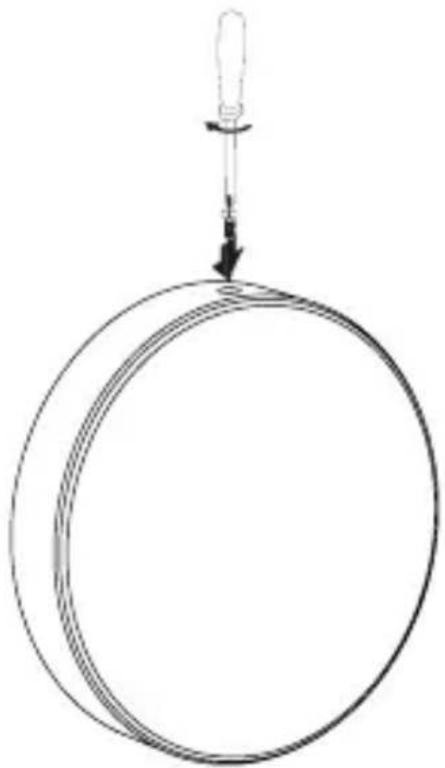

5.11

• Apertar o parafuso de fixação.
• Cobrir o pino de segurança com a respetiva cobertura para pinos de segurança.

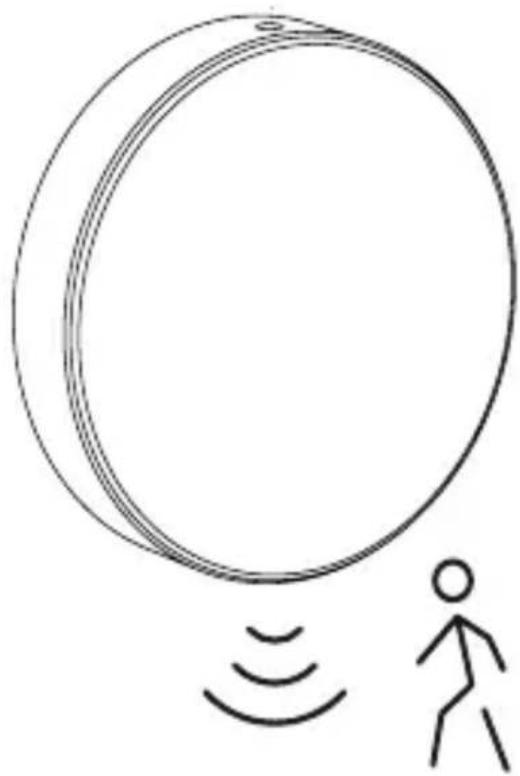

5.12

• Ligue a fonte de alimentação elétrica
- Efetuar os ajustes através da aplicação

→ «6. Funcionamento"

6. Funcionamento

O ajuste das funções é efetuado através da Steinel Connect App.

Steinel Connect App

Para configurar a armadura com o smartphone ou o tablet, tem de descarregar a STEINEL Connect App da AppStore.

É necessário ter um smartphone ou tablet compatível com Bluetooth.

Android

Funções configuráveis através da Steinel Connect App:

-Ajuste do tempo.

-Ajuste do alcance.

-Regulação crepuscular.

-Função de iluminação de presença.

-Regulação do nível de intensidade da iluminação principal / iluminação de presença.

–Ajuste avançado do alcance.

-Encadeamento de grupos em rede.

-Regulação crepuscular através de teach-in.

Nota:

Tem de ser respeitada uma distância mínima de 3 m entre o router WiFi e os Access Points, para evitar falhas de funcionamento.

Configurações de fábrica (estado de entrega)

Alcance: máx.

Ajuste do tempo da iluminação principal: 10 s.

Ajuste do tempo da iluminação de presença: 1 min.

Regulação crepuscular: 2.000 lux

Nível de regulação da intensidade da iluminação de presença: 50%

Inicialização/interrupção da alimentação de tensão

Ao interromper a alimentação da tensão de rede, as configurações, assim como o estado operacional atual da armadura LED são memorizados. Assim que a alimentação da tensão de rede estiver reestabelecida, estes serão recuperados.

Ajuste do alcance (sensibilidade)

O termo alcance descreve o diâmetro mais ou menos circular, no chão, que resulta como área de detecção ao montar a armadura a uma altura de aproximadamente 2,8 m. Potenciómetro no máximo = alcance máx. (3,5 m) Potenciómetro no mínimo = alcance mín. (1 m)

Ajuste do tempo

O tempo desejado para luz ligada pode ser ajustado continuamente entre aprox. 5 segundos e, no máx., 60 minutos. Cada movimento detetado acenderá a armadura de novo.

Nota:

Sempre que se desliga o aparelho, não é possível nova deteção de movimento durante aprox. 1 segundo. Passado esse tempo, o aparelho volta a poder acender a iluminação ao detetar movimento. Ao realizar o ajuste da área de deteção e o teste de funcionamento, recomendamos ajustar o tempo mais curto.

Regulação crepuscular

A luminosidade de resposta (crepúsculo) pode ser ajustada progressivamente de aprox. 2 a 2000 lux.

= Modo diurno (independentemente da luminosidade)
= Modo crepuscular (aprox. 2 lux)

Para regular a área de deteção e para o teste de funcionamento à luz natural, o potenciómetro tem de estar em ✿.

Iluminação de presença

A intensidade da iluminação de presença pode ser ajustada entre 1% e 50%. A duração da iluminação básica pode ser ajustada progressivamente entre 10 minutos e 30 minutos ou para a noite inteira.

Luz principal

A intensidade da iluminação principal pode ser ajustada entre 50% e 100%.

Agrupamento

É possível utilizar o aparelho como armadura individual ou interligar várias armaduras em grupos, usando a comunicação radioelétrica. Todas as armaduras atribuídas a um determinado grupo reagem com base nos parâmetros de grupo definidos na Steinel Connect App. O alcance pode ser regulado diferenciadamente para cada um dos elementos do grupo.

Fade Time

A função Fade Time permite configurar a curva de regulação da intensidade ao ligar e desligar (1 s - 3 s).

Função de ativação adjacente

Usando a Steinel Connect App, é possível ativar ou desativar a função de ativação adjacente. A função permite definir grupos adjacentes ao grupo de iluminação ativo. O grupo reage a sinais de ligação do grupo adjacente atribuído e muda para a iluminação principal ou para a iluminação de presença, consoante as configurações.

7. Manutenção e conservação

O aparelho não requer qualquer tipo de manutenção.

Perigo de eletrocussão!

O contacto de água com peças condutoras de corrente pode resultar em choque elétrico, queimaduras ou na morte.

- Limpe o aparelho apenas se estiver seco.

Perigo de danos materiais!

A utilização dos detergentes errados pode danificar o aparelho.

- Limpe o aparelho com um pano ligeiramente humedecido sem detergente.

Importante: o aparelho não é substituível.

230V LED

8. Reciclagem

Equipamentos elétricos, acessórios e embalagens têm de ser entregues num posto de revalorização ecológica.

Nunca deite equipamentos elétricos para o lixo doméstico!

Apenas para estados membros da U.E.:

Segundo a diretiva europeia relativa aos resíduos de equipamentos elétricos e eletrónicos, e a respetiva transposição para o direito nacional, todos os equipamentos elétricos e eletrónicos em fim de vida útil devem ser recolhidos separadamente e entregues nos pontos de recolha previstos para fins de revalorização ecológica.

9. Declaração de conformidade

Pela presente, a STEINEL GmbH declara que o sistema radioelétrico RS PRO A 10 WW/NW SC, RS PRO A 20 WW/NW SC Y RS PRO A 30 WW/NW SC cumprem os requisitos da Diretiva do Conselho 2014/53/UE. O texto completo da Declaração de Conformidade UE encontra-se na internet, no seguinte endereço: www.steinel.de

10. Garantia do fabricante

Garantia do fabricante STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Alemanha.

Enquanto comprador, tem direito a uma garantia quer seja legal ou por defeitos de fabrico junto do vendedor. A nossa declaração de garantia não tem qualquer efeito substitutivo nem limitador sobre estes direitos. Nós

concedemos-lhe 5 anos de garantia sobre o perfeito estado e o correto funcionamento do seu produto da série STEINEL

Professional. Garantimoslhe que o produto não apresenta quaisquer defeitos de material, fabrico e

construção. Garantimos as perfeitas condições de funcionamento de todos os componentes eletrónicos e cabos, bem como a ausência de defeitos em todos os materiais utilizados e respetivos acabamentos.

Reclamação:

se pretender fazer uma reclamação, ao abrigo da garantia, envie por favor, o seu produto completo com os respetivos portes pagos e acom-panhado pelo original da fatura de compra, que deverá conter obrigatoriamente

a data da compra e a designação inequívoca do produto, ao seu revendedor ou diretamente a nós: F. Fonseca, S.A. - Rua João Francisco do Casal 87-89, 3800-266 Aveiro. Por isso, recomendamos que guarde a sua fatura de compra num local seguro até o prazo de garantia expirar.

A F. Fonseca, S.A. não assumirá qualquer responsabilidade pelos ustos e riscos de transporte na devolução de um produto. Para obter informações sobre como reclamar o seu direito a uma intervenção ao abrigo da garantia,

visite o nosso site em www.ffonseca.com Se necessitar de uma intervenção ao abrigo da garantia ou se tiver qualquer dúvida em relação ao seu produto, contacte-nos através da nossa linha de assistência: [phone].

5 ANOS GARANTIA DO FABRICANTE

11. Datos técnicos

-Dimensões (∅ x D):

RS PRO A10 WW/NW SC: ∅193 x 69 mm

RS PRO A20 WW/NW SC: ∅262 x 69 mm

RS PRO A30 WW/NW SC: ∅331 x 69 mm

-Ligação à rede: 220 - 240 V, 50/60 Hz

-Potência ( P_on ):

RS PRO A10 SC WW: 10,7 W / NW: 10,7 W

RS PRO A20 SC WW: 12,4 W / NW: 12,4 W

RS PRO A30 SC WW: 20,7 W / NW: 20,7 W

-Fator de potência:

-Índice de reprodução de cores: R

a = 80

—Tempo de vida efetivo médio:

L70B50 a 25°C: >60.000 h

-Consistência de cor SDCM:

–Distribuição da intensidade de iluminação:

Valor inicial: 6

-Ângulo de detecção: 360°

-Potência emissora aprox.: ca.1 mW

-Alcance: tangencial.∅ 8 m

-Ajuste do tempo: 5 s - 60 min

-Regulação crepuscular: 2 - 2000 lux

-Grau de proteção (IP): IP54

-Classe de proteção: II

-Temperatura ambiente: -20 a +40 °C

-Frequência Bluetooth: 2,4-2,48 GHz

-Potência emissora Bluetooth: 5dBm / 3 mW

RS PRO A10 WW/NW SC, RS PRO A20 WW SC, RS PRO A30 WW SC contêm uma fonte de luz da classe de eficiência energética "D".

RS PRO A20 NW SC e RS PRO A30 NW SC contêm uma fonte de luz da classe de eficiência energética "C".

12. Eliminação de avarias

Aparelho sem tensão.

-0 fusível não está ligado ou está com defeito.

• Ligue o fusível.
• Substitua o fusível defeituoso.

—Linha interrompida.

- Verifique a linha com um busca-polos.

—Curto-circuito no cabo de alimentação elétrica.

- Verificar as ligações.

- Interruptor de rede eventualmente existente está desligado

• Ligue o interruptor de rede.

O aparelho não se liga.

-Foi escolhida a regulação crepuscular errada.

- Reajuste a regulação crepuscular.

-Interruptor de rede DESLIGADO.

- Ligue o interruptor de rede.

-0 fusível não está ligado ou está com defeito.

- Ligue o fusível.

- Substitua o fusível defeituoso.

- Os movimentos rápidos são suprimidos para minimizar as falhas de deteção ou a área de deteção definida é demasiado pequena ou está incorreta.

- Controle a área de deteção e ajuste.

- A fonte de luz não pode ser substituída. Substitua o aparelho no seu todo.

O aparelho não se desliga.

–Movimento constante na área de detecção.

• Controle a área.
• Se for necessário, restrinja ou modifique a área de deteção.

O aparelho liga-se inadvertidamente.

-A montagem embutida é um tipo de montagem que não é apropriado para assegurar uma deteção de movimento fiável.

- Realizar corretamente a montagem embutida.

-0correu um movimento, mas o observador não reparou (movimento por trás da parede, movimento de um objeto pequeno nas imediações diretas da armadura, etc.)

• Controle a área.
• Se for necessário, restrinja ou modifique a área de deteção.

SE

Innehåll

Iluminação de presença

A intensidade da iluminação de presença pode ser ajustada entre 1% e 50%. A duração da iluminação básica pode ser ajustada progressivamente entre 10 minutos e 30 minutos ou para a noite inteira.

Grundljus
