RS PRO A30 SC - Lampe STEINEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luminaire LED à détection avec détecteur de mouvement HF, montage encastré, usage intérieur
Dimensions	∅331 x 69 mm
Alimentation	220 – 240 V, 50/60 Hz
Puissance absorbée	20,7 W
Indice de rendu des couleurs	Ra = 80
Durée de vie moyenne	L70B50 à 25°C : > 60 000 h
Angle de détection	360°
Portée de détection maximale	∅ 8 m (réglable de 1 à 3,5 m à 2,8 m de hauteur)
Temporisation réglable	5 s à 60 min
Seuil de déclenchement	2 à 2000 lx
Indice de protection	IP54
Classe de protection	II
Température ambiante	-20 °C à +40 °C
Fréquence Bluetooth	2,4 – 2,48 GHz
Puissance d'émission HF	~ 1 mW
Contenu de la livraison	1 applique LED, 1 fiche technique de sécurité, 1 guide de démarrage rapide, 3 pièces d'écartement, 3 bouchons IP54, 1 couverture du boulon de sécurité
Fonctions principales	Détection de mouvement HF, réglages via app STEINEL Connect : temporisation, portée, seuil, balisage, éclairage principal, regroupement, fonction voisins, fade time
Entretien et nettoyage	Nettoyer à sec avec un chiffon légèrement humide sans détergent
Sécurité	Ne pas ouvrir ; source lumineuse non remplaçable ; travaux électriques réservés à un professionnel
Pièces détachées et réparabilité	Source lumineuse non remplaçable – remplacer l'ensemble du luminaire en cas de défaut

FOIRE AUX QUESTIONS - RS PRO A30 SC STEINEL

Comment installer le luminaire RS PRO A30 SC ?

Coupez d'abord l'alimentation électrique. Percez des trous de ∅6 mm, insérez les chevilles, puis fixez le luminaire en utilisant les bouchons IP54 fournis pour garantir l'étanchéité. Raccordez le câble secteur (phase L, neutre N) selon le schéma. Montez le luminaire dans le boîtier jusqu'au clic et serrez la vis de blocage.

Comment régler la portée de détection ?

La portée se règle via l'application STEINEL Connect. Vous pouvez la diminuer ou l'augmenter de 1 m à 3,5 m (hauteur de montage 2,8 m). La portée maximale annoncée est de ∅8 m au sol.

Que faire si le luminaire ne s'allume pas ?

Vérifiez que le fusible est enclenché et que l'interrupteur secteur est en position MARCHE. Contrôlez le réglage du seuil de déclenchement (trop élevé en plein jour). Si le problème persiste, testez la zone de détection : supprimez les obstacles ou réduisez la portée.

Le luminaire s'allume de façon intempestive, pourquoi ?

Cela peut être dû à un mouvement non remarqué (animaux, objets) ou à une portée trop grande. Réduisez la portée ou ajustez la zone de détection via l'appli. Vérifiez aussi que le luminaire n'est pas installé près d'une source de perturbations (WiFi à moins de 3 m).

Comment nettoyer le luminaire ?

Nettoyez-le uniquement à sec, avec un chiffon légèrement humide sans détergent. N'utilisez jamais de produits chimiques ou d'eau sous pression, car cela pourrait endommager l'appareil ou provoquer une électrocution.

Puis-je remplacer l'ampoule LED ?

Non, la source lumineuse n'est pas remplaçable. Si elle est défectueuse, le luminaire entier doit être changé. Cette information figure dans les consignes de sécurité et la garantie.

Comment configurer le luminaire via l'application ?

Téléchargez l'application STEINEL Connect depuis l'App Store. Activez le Bluetooth sur votre smartphone. L'app permet de régler la temporisation, la portée, le seuil de déclenchement, le balisage, l'éclairage principal, le regroupement, la fonction voisins et le fade time.

Quelle est la durée de garantie ?

Pour les consommateurs, la garantie est de 5 ans à compter de la date d'achat. Elle couvre les défauts de matériel ou de fabrication. Conservez votre preuve d'achat. Pour les entrepreneurs, les conditions peuvent différer.

Puis-je utiliser ce luminaire en extérieur ?

Non, ce modèle est conçu uniquement pour une utilisation en intérieur (montage encastré). L'indice IP54 offre une protection contre les projections d'eau, mais l'installation doit être réalisée à l'abri des intempéries.

Comment réinitialiser les paramètres d'usine ?

Les réglages d'usine sont rétablis après une coupure de tension secteur. Vous pouvez aussi les réinitialiser via l'application STEINEL Connect (option disponible dans les paramètres du luminaire). Les valeurs par défaut sont : portée max., temporisation 10 s, seuil 2000 lx, balisage 50 %.

MODE D'EMPLOI RS PRO A30 SC STEINEL

1. À propos de ce document 63
2. Consignes de sécurité générales 63
3. Description de l'appareil 64
4. Branchement électrique 70
5. Montage 72
6. Fonctions 80
7. Entretien et maintenance 83
8. Élimination 84
9. Déclaration de conformité 84
10. Garantie du fabricant 85
11. Caractéristiques techniques 88
12. Élimination des défauts 90

1. À propos de ce document

-Il est protégé par la loi sur les droits d'auteur. Une réimpression, même partielle, n'est autorisée qu'après notre accord préalable.

–Sous réserve de modifications techniques permettant des améliorations techniques.

Attention danger!

Attention danger dû au courant électrique !

Attention risque d'infiltration d'eau !

2. Consignes de sécurité générales

Danger en cas de non-respect des instructions du mode d'emploi !

Le présent document contient des informations importantes sur la manipulation et l'utilisation en toute sécurité de l'appareil. Nous signalerons

les risques éventuels au fur et à mesure dans ce document.

L'ignorance des risques peut entraîner de graves blessures, voire la mort.

• Veuillez lire attentivement le mode d'emploi.
• Veuillez respecter les consignes de sécurité.
  • Le conserver à portée de la main.

-Le travail sur des installations électriques peut présenter des dangers. Le contact avec des pièces sous tension peut entraîner une électrocution, des brûlures, voire la mort.

-Seules des personnes qualifiées et spécialisées sont autorisées à effectuer des travaux sur le réseau électrique.

—Ces travaux doivent donc être effectués correctement et conformément aux normes en vigueur (p. ex. NF C-15100, A - ÖVE / ÖNORM E8001-1, CH - SEV 1000).

-Utiliser uniquement des pièces de rechange d'origine.

-Le câble souple externe ou le cordon de ce luminaire ne peut pas être remplacé.

-Il faut remplacer tout le luminaire si ce câble est endommagé.

3. Description de l'appareil

Utilisation conforme aux prescriptions relatives au - RS PRO A10 / A20 /A30 SC

—Luminaire LED à détection équipé d'un détecteur de mouvement actif.

-Montage encastré.

-Seulement pour des utilisations à l'intérieur.

Principe de fonctionnement du - RS PRO A10 / A20 / A30 SC

-Le détecteur de mouvement HF/à radar émet des ondes électromagnétiques à hyperfréquence (5,8 GHz) et capture les échos renvoyés par les objets.

–L'écho modifié par le mouvement des personnes est traité par un système électronique qui met en marche automatiquement le luminaire.

–L'appareil peut également détecter les mouvements à travers des cloisons fines, des portes et des vitres.

-Détection des moindres mouvements également possible.

-Pas de déclenchements intempestifs dus à des sources de chaleur et à des variations de la température.

-Il est possible de régler avec précision la zone de détection du détecteur en réglant la portée depuis l'interface Web ou depuis l'appli.

Remarque :

La puissance haute fréquence du détecteur HF est d'env. 1 mW – ce qui ne représente qu'un 1000e de la puissance d'émission d'un smartphone ou d'un four à micro-ondes.

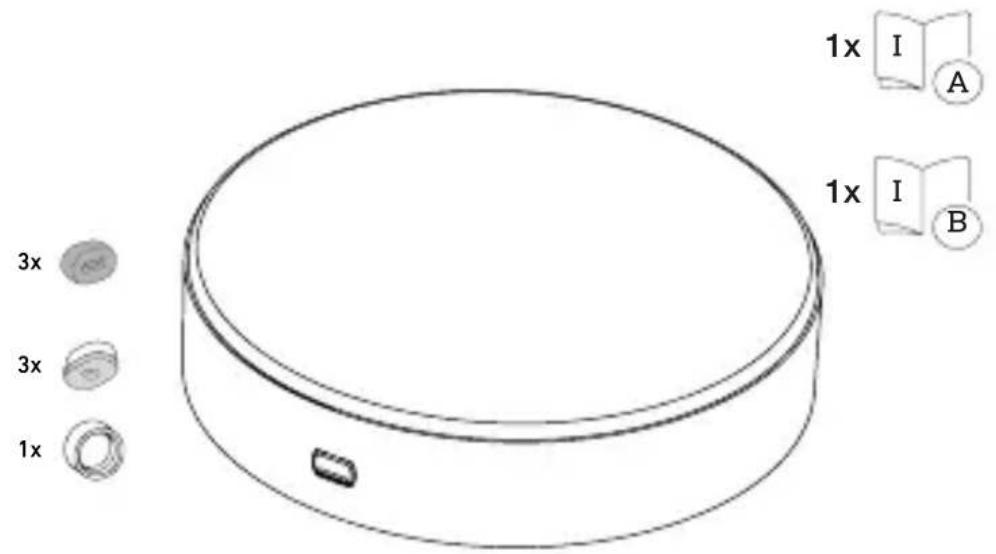

Contenu de la livraison

3.1

FR

3x 3x 1x 1x I A 1x I B

-1 applique LED
-1 fiche technique de sécurité (A)
-1 guide de démarrage rapide (B)
-3 pièces d'écartement
-3 IP54-bouchons
-1 Couverture du boulon de sécurité

Dimensions du produit

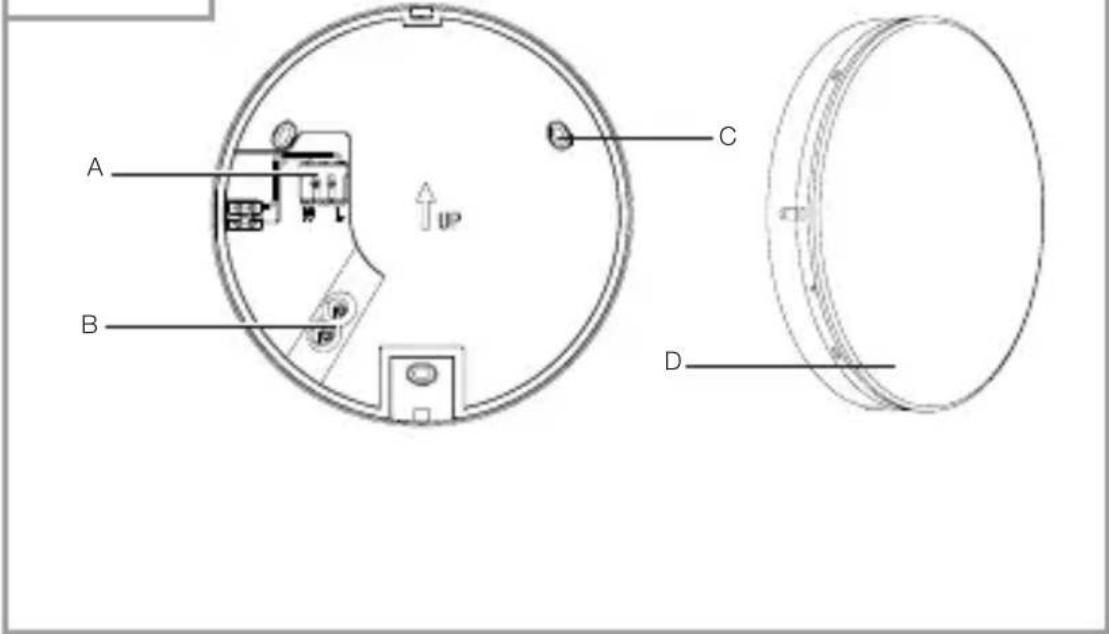

Vue d'ensemble des appareils

3.3

A B C D

FR

A Borne à vis
B Douille
C Boîtier en aluminium
D luminaire

FR

3.4

4. Branchement électrique

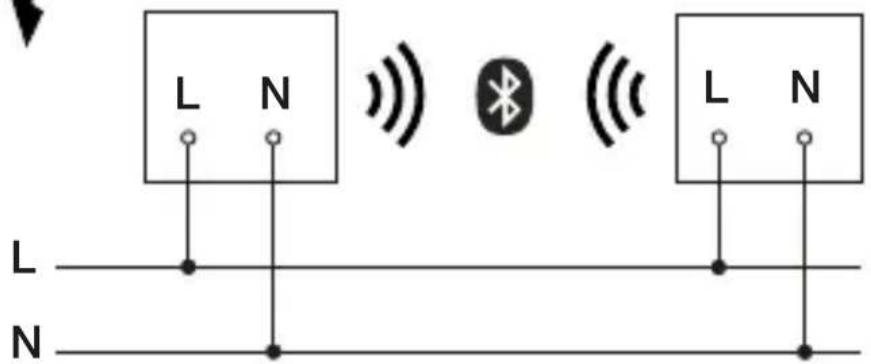

Schéma des connexions

FR

4.1

L N L N

I O

L N L N

Le câble secteur est composé d'un câble à 2 conducteurs :

L = phase (généralement noir, marron ou gris)

N = neutre (généralement bleu)

E = Prise de rallonge pour le câble de mise à la terre

Il est possible de brancher le luminaire au secteur également en aval d'un interrupteur secteur s'il est garanti que ce dernier est toujours en position MARCHE.

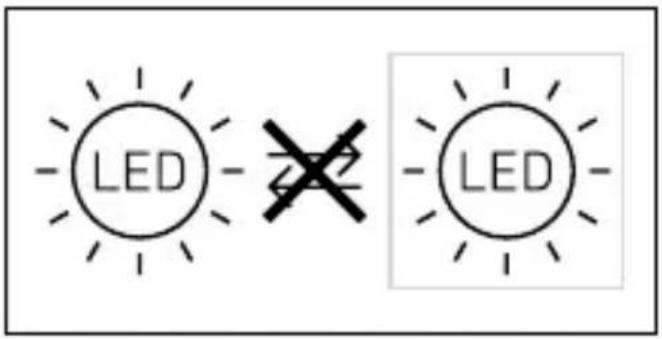

Il n'est pas possible de remplacer la source lumineuse de ce luminaire. S'il fallait remplacer la source lumineuse (par ex. si elle est brûlée), il faut remplacer le luminaire en entier.

LED LED

5. Montage

FR

Risque d'électrocution !

Le contact avec des pièces sous tension peut entraîner une électrocution, des brûlures, voire la mort.

• Mettre l'appareil hors tension et couper l'alimentation électrique.
• Vérifier l'absence de tension à l'aide d'un testeur de tension.
• S'assurer que l'alimentation électrique demeure coupée.

Risque de dommages matériels !

Une interversion des câbles de raccordement peut conduire à un court-circuit.

• Repérer les câbles de raccordement.
• Brancher correctement les câbles de raccordement.

Préparatifs de montage

• Contrôler l'absence de dommages sur toutes les pièces. Ne pas mettre le produit en service en cas de dommage.
• Sélectionner le lieu d'installation approprié.

-En tenant compte de la portée

-et de la détection des mouvements.

-Monter l'appareil à l'abri d'éventuelles secousses.

–Zones de détection sans obstacle.

-Il est interdit d'installer l'appareil dans des zones à risque d'explosion.

-Ne pas monter l'appareil sur des surfaces inflammables.

-Ne pas regarder directement la source allumée à une courte distance (< 30 cm).

-Placer le luminaire à une distance minimale de 50 cm des autres luminaires LED.

-Ne pas recouvrir le luminaire avec du matériau isolant !

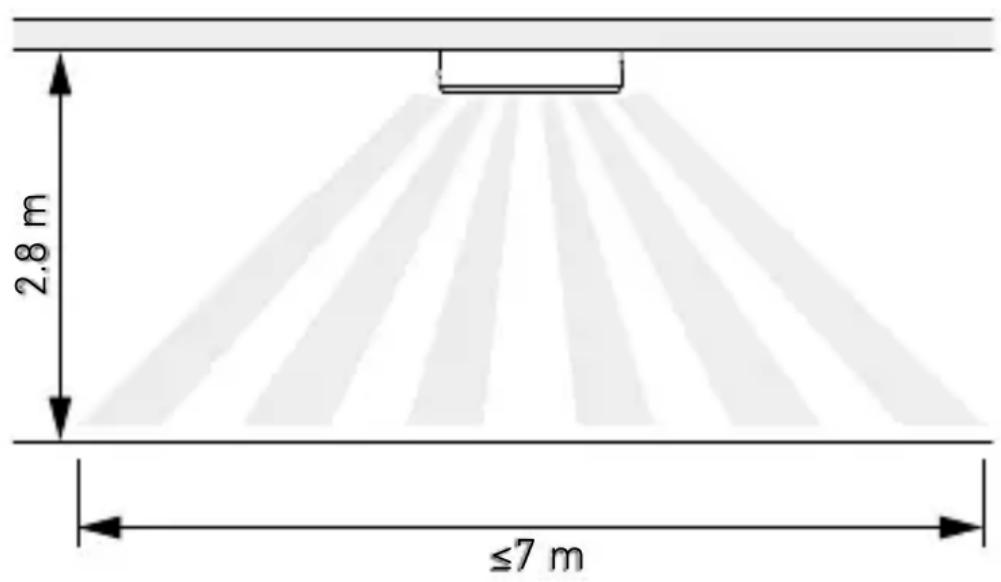

Portée

5.1

FR

2.8 m ≤7 m

Détection de mouvement perpendiculairement au sens du passage

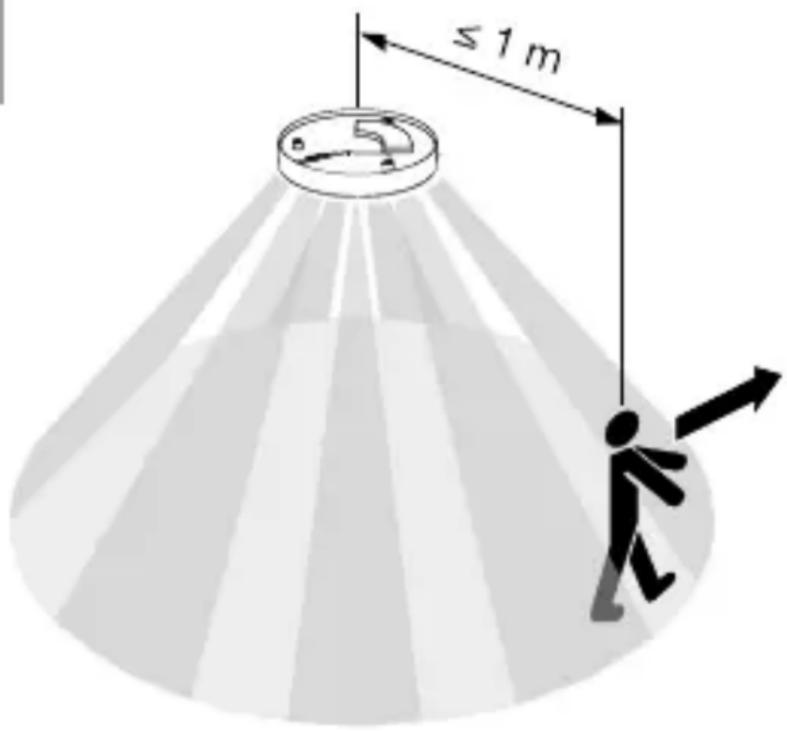

5.2

≤ 1 m

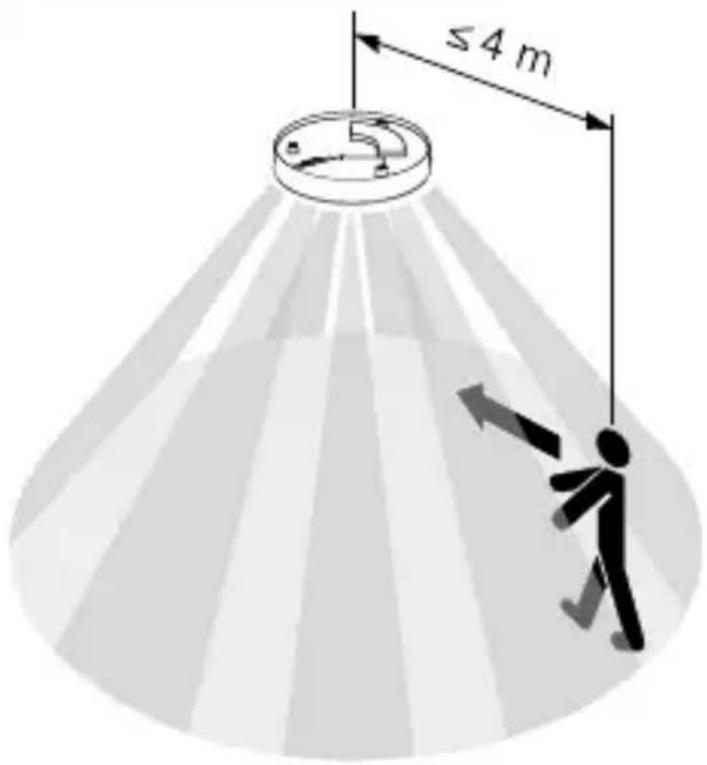

Détection de mouvement dans le sens du passage

5.3

≤ 4 m

FR

Étapes de montage

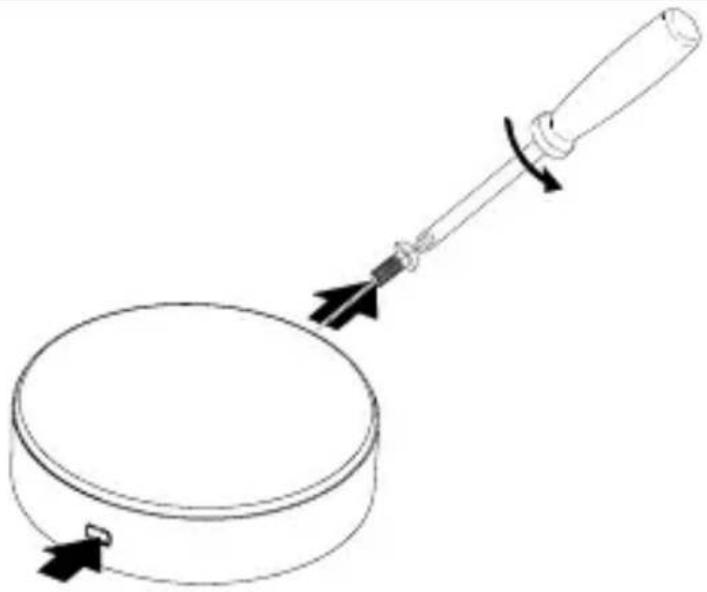

5.4

• Vérifier que l'alimentation électrique a été coupée.
• Enlever le cache du boulon de sécurité.
• Desserrer la vis de blocage. Appuyer sur le bouton de fixation.

5.5

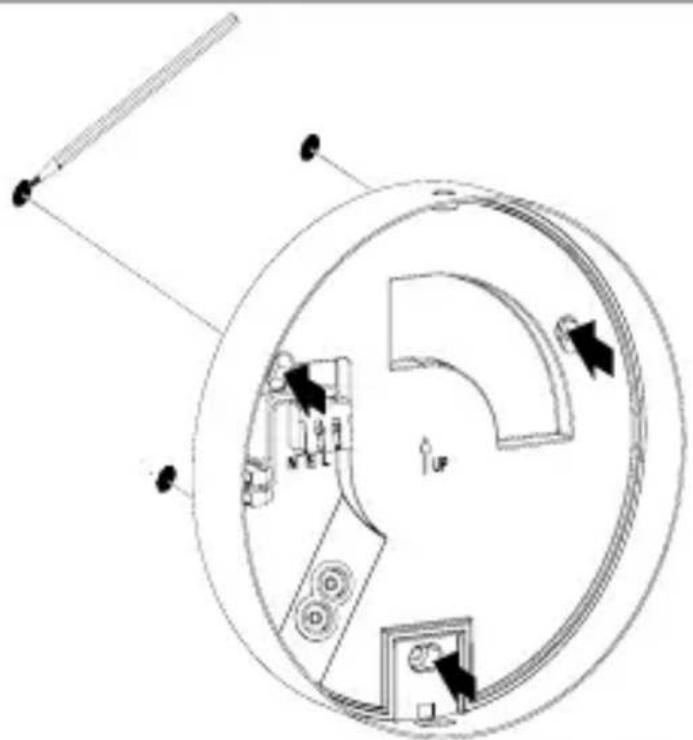

• Marquer l'emplacement des trous.

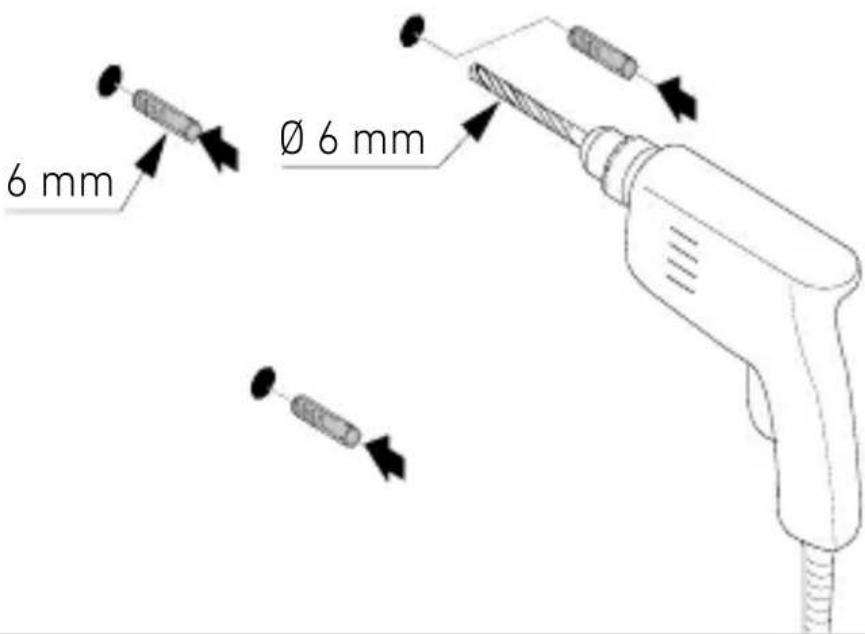

5.6

6 mm Ø 6 mm

FR

- Percer les trous (∅ 6 mm) puis mettre les chevilles.

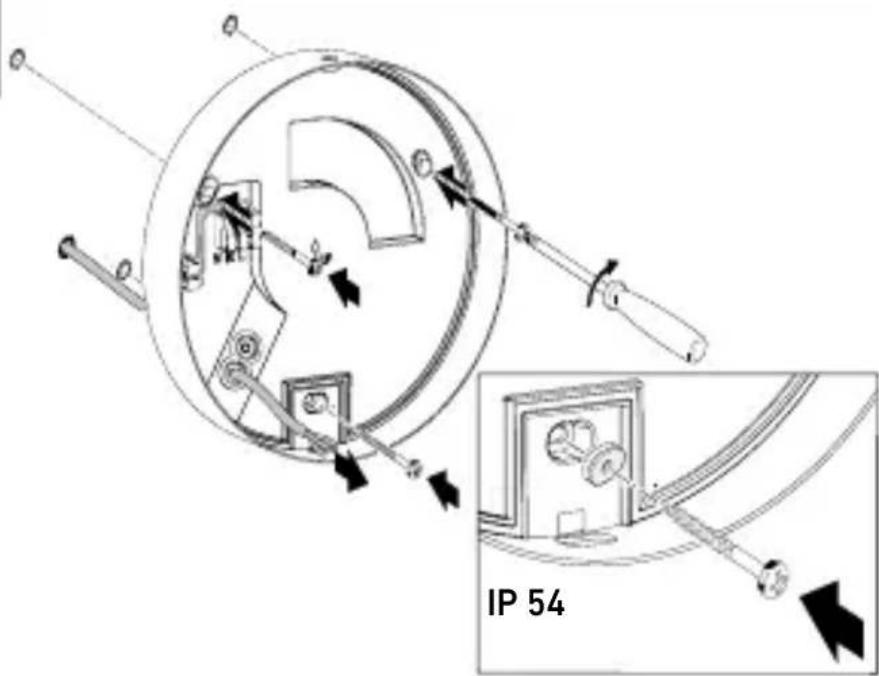

5.7

IP 54

• Visser le luminaire à LED en cas de câble d'alimentation encastré.
• Utiliser un bouchon. Cela est nécessaire pour l'indice de protection IP54.
• S'assurer que le câble de raccordement a une double isolation et que l'isolation est en parfait état.

5.8

• Visser le luminaire à LED en cas de câble d'alimentation en saillie.
• Utiliser un bouchon. Cela est nécessaire pour l'indice de protection IP54.
• S'assurer que le câble de raccordement a une double isolation et que l'isolation est en parfait état.

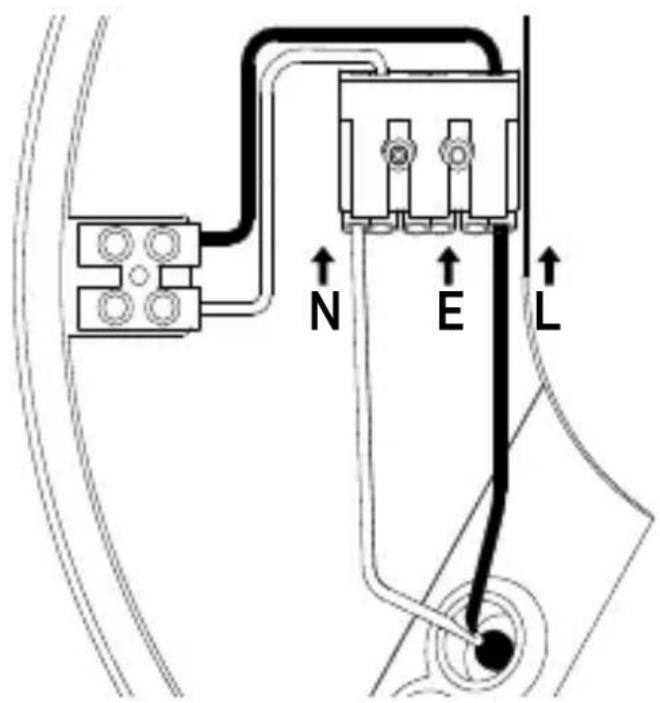

5.9

N E L

- Brancher le câble secteur conformément au schéma des connexions.

• Monter le luminaire dans le boîtier
- Appuyer dessus jusqu'à ce que le clic soit audible.

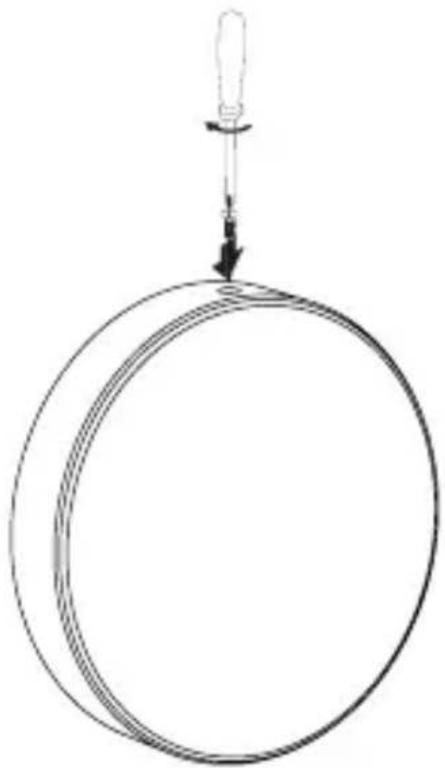

5.11

• Serrer la vis de blocage à fonde.
• Recouvrir le boulon de sécurité en utilisant le cache du boulon de sécurité.

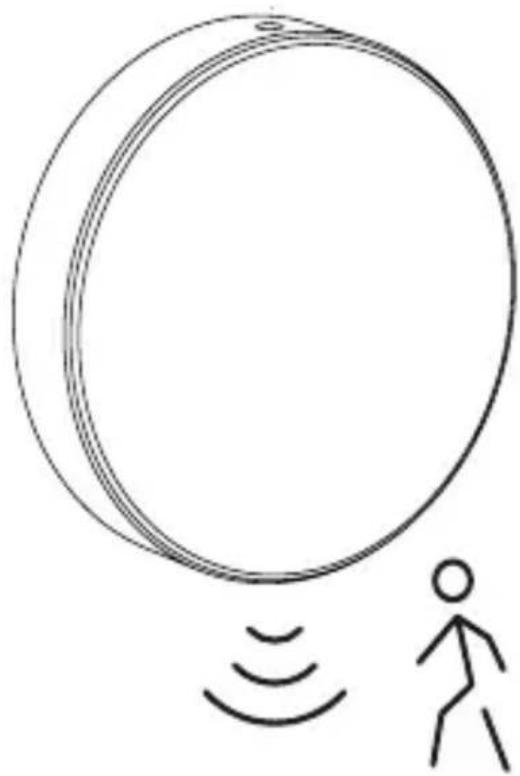

5.12

• Mettre l'appareil sous tension.
• Procéder aux réglages via l'application.
  → «6. Fonctions»

6. Fonctions

Les fonctions sont réglées via l'appli STEINEL Connect.

L'appli STEINEL Connect

Il faut télécharger l'appli STEINEL Connect depuis votre AppStore pour pouvoir configurer le luminaire avec un smartphone ou une tablette.

Un smartphone ou une tablette compatible Bluetooth est nécessaire.

Androidi

Les fonctions suivantes peuvent être réglées depuis l'appli STEINEL Connect :

-Temporisation.
-Réglage de la portée.
-Réglage du seuil de déclenchement.
-Fonction Balisage.
-Éclairage principal / balisage réglable.
-Réglage de la portée étendu.
–Mise en réseau de groupe.
-Réglage du seuil de déclenchement via Teach-In.

Remarque :

Il est nécessaire de respecter une distance minimale de 3 m entre l'appareil et le routeur WiFi ou les points d'accès afin d'exclure tout dysfonctionnement.

Réglages effectués en usine (état à la livraison)

Portée:

max.

Temporisation de l'éclairage principal: 10 s

Temporisation du balisage: 1 min

Réglage du seuil de déclenchement: 2 000 lx

Niveau de variation du balisage: 50 %

Démarrage / coupure de tension

Lors d'une coupure de la tension secteur, les réglages ainsi que l'état de fonctionnement actuel du luminaire à LED sont enregistrés. Ils sont rétablis à la prochaine connexion du luminaire à la tension secteur.

Réglage de la portée (sensibilité)

Le terme « portée » désigne l'espace à peu près circulaire formé sur le sol par la zone de détection pour un montage du luminaire à 2,8 m de hauteur.

-Réglage sur maximum = portée max. (3,5 m)

-Réglage sur minimum = portée min. (1 m)

Temporisation

Il est possible de régler progressivement la temporisation d'environ 5 secondes à 60 minutes au maximum. Tout mouvement détecté allume à nouveau le luminaire.

Remarque :

Après chaque extinction de l'appareil, une nouvelle détection de mouvement est interrompue pendant 1 seconde environ. Ce n'est qu'à l'issue de ce laps de temps que l'appareil peut à nouveau enclencher l'éclairage en cas de mouvement. Lors du réglage de la zone de détection et du test de fonctionnement, nous recommandons de régler la durée la plus courte.

Réglage du seuil de déclenchement

Il est possible de régler progressivement la luminosité de déclenchement entre env. 2 à 2000 lx.

= fonctionnement diurne (indépendamment de la luminosité)

fonctionnement nocturne (env. 2 lx)

Lors du réglage de la zone de détection et du test de fonctionnement en plein jour, le bouton de réglage doit être sur ✉.

Balisage

Il est possible de régler la luminosité du balisage entre 1 % et 50 %. Il est possible de régler progressivement la durée du balisage entre 10 minutes et 30 minutes ou toute la nuit.

Éclairage principal

Il est possible de régler la luminosité de l'éclairage principal entre 50 % et 100 %.

Regroupement

Il est possible d'utiliser l'appareil comme luminaire individuel ou d'utiliser plusieurs luminaires dans des groupes via la communication radio. Tous les luminaires qui sont affectés à un groupe agissent selon les paramètres de groupe réglés dans l'appli STEINEL Connect. La portée peut être réglée individuellement pour tous les luminaires du groupe.

Fade Time (durée d'éclairage tamisé)

Fade Time (durée d'éclairage tamisé) permet de régler (entre 1 s et 3 s) la courbe de variation de l'intensité lumineuse au moment de l'allumage et de l'extinction.

Fonction spéciale voisins

Il est possible d'activer/de désactiver la fonction spéciale voisins en utilisant l'application STEINEL Connect.

Cela permet de définir les groupes voisins du groupe de luminaires activé. Le groupe activé réagit aux signaux d'enclenchement du groupe voisin affecté et commute en éclairage principal ou en balisage en fonction des réglages effectués.

7. Entretien et maintenance

L'appareil ne nécessite aucun entretien.

Risque d'électrocution !

Si des pièces sous tension sont au contact avec de l'eau, il y a risque d'électrocution, de brûlures, voire danger de mort.

- Nettoyer l'appareil uniquement à sec.

Risque de dommages matériels !

Des détergents inappropriés risquent d'endommager l'appareil.

- Nettoyer le projecteur avec un chiffon légèrement humide sans détergent

Important: il n'est pas possible de remplacer l'appareil.

LED 230V

FR

8. Élimination

Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l'environnement.

Ne pas jeter les appareils électriques avec les ordures ménagères !

Uniquement pour les pays de l'UE :

Conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques qui ne fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l'objet d'un recyclage écologique.

9. Déclaration de conformité

STEINEL GmbH déclare par la présente que le type d'appareils radio RS PRO A 10 WW/NW SC, RS PRO A 20 WW/NW SC et RS PRO A 30 WW/NW SC est conforme à la directive 2014/53/UE. Vous trouverez le texte intégral de la déclaration de conformité UE à l'adresse Internet suivante : http://www.stinel.de

10. Garantie du fabricant

Garantie du fabricant

de la société STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Allemagne.

Tous les produits STEINEL satisfont aux exigences de qualité les plus strictes. C'est pourquoi, en tant que fabricant, nous vous accordons, en tant que client, une garantie conforme aux conditions suivantes :

La garantie couvre l'absence de défauts dont il est prouvé qu'ils résultent d'un défaut de matériel ou de fabrication et qui nous sont signalés immédiatement après leur constatation et pendant la période de garantie. La garantie s'applique à tous les produits STEINEL Professional achetés et utilisés en France.

Nos prestations de garantie pour les consommateurs

Les dispositions suivantes sont valables pour les consommateurs. Un consommateur est toute personne physique qui, au moment de la conclusion de l'achat, n'agit ni dans l'exercice d'une activité commerciale ni dans celui d'une activité professionnelle indépendante.

Vous avez le choix entre une réparation gratuite, un remplacement gratuit (le cas échéant par un modèle de remplacement de même valeur ou de valeur supérieure) ou l'établissement d'un avoir.

La période de garantie pour le produit STEINEL Professionnal acheté est pour les détecteurs, les projecteurs ainsi que pour les luminaires d'intérieur et d'extérieur 5 ans dans chaque cas, à compter de la date d'achat du produit.

Nous prenons en charge les frais de transport, mais pas les risques de transport du retour de la marchandise.

Nos prestations de garantie pour les entrepreneurs

Les dispositions suivantes sont valables pour les entrepreneurs. Un entrepreneur est une personne physique ou morale ou une société de personnes ayant la capacité juridique qui, lors de la conclusion de l'achat, agit dans l'exercice de son activité professionnelle commerciale ou indépendante.

Nous pouvons choisir d'honorer la garantie en réparant gratuitement les défauts, en remplaçant gratuitement le produit (le cas échéant, par un modèle de remplacement de valeur égale ou supérieure) ou en établissant un avoir correspondant.

La période de garantie pour le produit STEINEL Professionnal acheté est pour les détecteurs, les projecteurs ainsi que pour les luminaires d'intérieur et d'extérieur 5 ans dans chaque cas, à compter de la date d'achat du produit.

Dans le cadre de la prestation de garantie, nous ne prenons pas en charge les dépenses nécessaires à l'exécution ultérieure de la prestation ni vos frais de démontage du produit défectueux et de montage d'un produit de remplacement.

Droits légaux en cas de défauts et gratuité

Les prestations décrites ici s'appliquent en plus des droits de garantie légaux – y compris les dispositions de protection particulières pour les consommateurs – et ne les limitent pas ou ne les remplacent pas. Le recours à vos droits légaux en cas de défaut est gratuit.

Exceptions à la garantie

Toutes les sources remplaçables sont expressément exclu-es de cette garantie.

Sont, en outre, exclus de la garantie :

- les pièces qui sont soumises à une utilisation normale ou à une usure naturelle ainsi que les défauts de produit STEINEL Professional qui résultent d'un usage normal ou de toute autre usure naturelle,

• le produit qui n'a pas été utilisé comme prévu ou si les consignes d'utilisation n'ont pas été respectées,
• les ajouts et transformations ou autres modifications du produit réalisés arbitrairement ou les défauts occasionnés par l'utilisation d'accessoires, de pièces rajoutées ou détachées qui ne sont pas des pièces STEINEL d'origine,
• la maintenance et l'entretien des produits qui n'ont pas eu lieu conformément au mode d'emploi,
• le montage et l'installation qui n'ont pas été réalisés conformément aux directives d'installation de STEINEL,
• les dommages survenus durant le transport ou les pertes lors de l'expédition.

Application du droit allemand

Le droit applicable est le droit français à l'exclusion de l'accord des Nations Unies sur les contrats touchant à la vente internationale de marchandises (CISG).

Réclamation

Si vous souhaitez bénéficier de la présente garantie, veuillez envoyer votre produit complet accompagné de la preuve d'achat originale qui doit comprendre la date de l'achat et la désignation du produit à votre revendeur ou directement à STEINEL France SAS - service des réclamations -, 29 rue des Marlières, FR-59710 AVELIN (CH: PUAG AG, Obereb Estonia 51, CH-5620 Bremgarten). C'est pourquoi nous vous conseillons de conserver soigneusement votre preuve d'achat jusqu'à l'expiration de la période de garantie.

11. Caractéristiques techniques

FR

-Dimensions ( x D):

RS PRO A10 WW/NW SC: ∅193 x 69 mm

RS PRO A20 WW/NW SC: ∅262 x 69 mm

RS PRO A30 WW/NW SC: ∅331 x 69 mm

-Raccordement au secteur: 220 - 240 V, 50/60 Hz

-Puissance absorbée ( P_on ):

RS PRO A10 SC WW: 10,7 W / NW: 10,7 W

RS PRO A20 SC WW: 12,4 W / NW: 12,4 W

RS PRO A30 SC WW: 20,7 W / NW: 20,7 W

-Facteur de puissance:

-Consommation de courant:

RS PRO A10 SC WW: 80 mA/ NW: 80 mA

RS PRO A20 SC WW: 80 mA/ NW: 80 mA

RS PRO A30 SC WW: 160 mA/ NW: 160 mA

-Mode veille réseau (P _net ) /

Mode veille détecteur ( P_sb ):

-Température de couleur:

-Indice de rendu des couleurs: R

a = 80

-Durée de vie moyenne de calcul:

L70B50 à 25°C: >60.000 h

-Uniformité des couleurs SDCM:

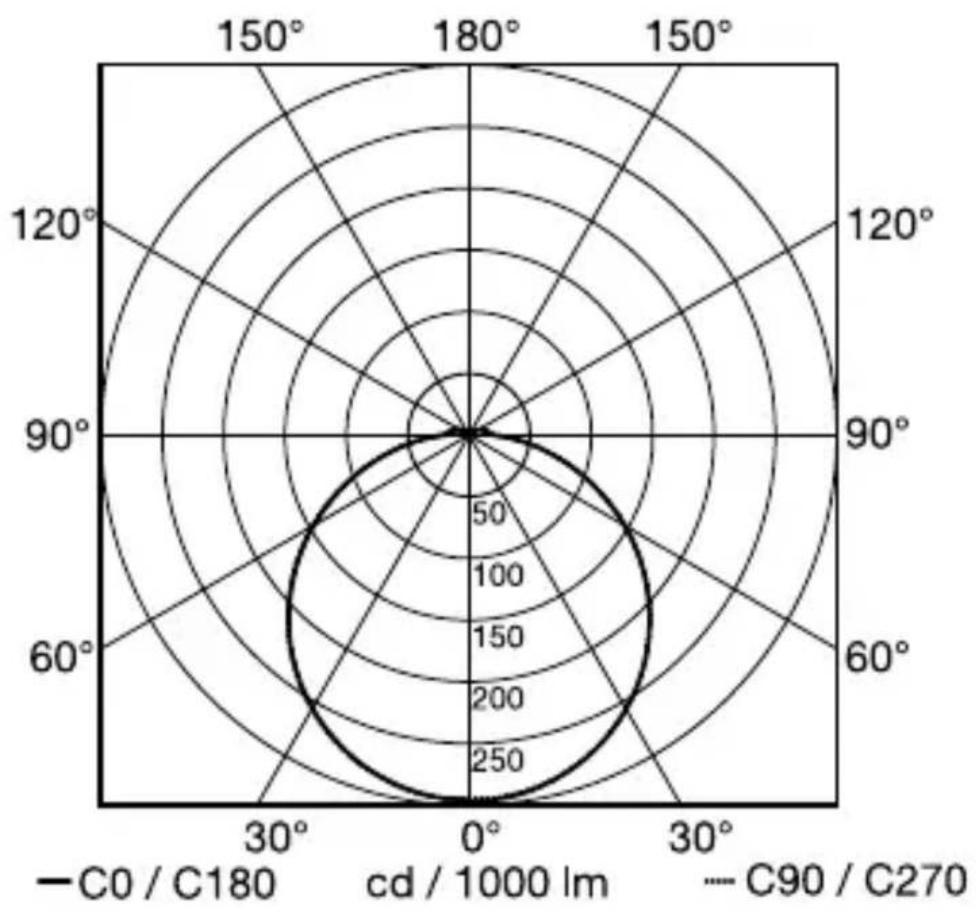

-Répartition de l'intensité lumineuse:

valeur initiale: 6

-Erfassungswinkel:

360^

-Puissance d'émission: ca.1 mW

-Portée: max.∅ 8 m

-Temporisation: entre 5 s et 60 min

-Réglage du seuil de déclenchement: de 2 à 2.000 lx

-Indice de protection: IP54

-Classe de protection: II

-Température ambiante: de -20 à +40 °C

-Fréquence Bluetooth: 2,4 à 2,48 GHz

-Bluetooth: 5dBm / 3 mW

RS PRO A10 SC bl. chaud/bl. neutre, RS PRO A20 SC bl. chaud, RS PRO A30 SC bl. chaud contiennent une source de classe d'efficacité énergétique « D ».

RS PRO A20 SC bl. neutre et RS PRO A30 SC bl. neutre contiennent une source de classe d'efficacité énergétique « C ».

12. Élimination des défauts

L'appareil n'est pas sous tension.

-Fusible non enclenché ou défectueux.

• Enclencher le fusible.
• Remplacer le fusible défectueux.

-Câble coupé.

- Vérifier le câble à l'aide d'un testeur de tension.

—Court-circuit dans le câble secteur.

• Vérifier le branchement.

—L'interrupteur éventuellement présent en position arrêt

- Mettre l'interrupteur secteur en position MARCHE.

L'appareil ne s'allume pas.

-Mauvais choix du réglage du seuil de déclenchement.

- Régler à nouveau le seuil de déclenchement.

-Interrupteur secteur en position ARRÊT.

- Mettre l'interrupteur secteur en position MARCHE.

-Fusible non enclenché ou défectueux.

- Enclencher le fusible.

- Remplacer le fusible défectueux.

—Les mouvements rapides ne sont pas identifiés afin de limiter les dysfonctionnements ou la zone de détection réglée est trop petite ou n'est pas correcte.

- Contrôler ou régler la zone de détection.

-Source lumineuse défectueuse.

- Il n'est pas possible de remplacer la source lumineuse de ce projecteur. Changer de projecteur.

L'appareil ne s'éteint pas.

-Mouvement continu dans la zone de détection.

• Contrôler la zone de détection.
• Si besoin est, réduire ou modifier la zone de détection.

L'appareil s'allume de façon intempestive.

-Montage encastré effectué d'une façon ne correspondant pas à une détection fiable des mouvements.

FR

- Effectuer correctement le montage encastré.

- Un mouvement a eu lieu, l'observateur ne l'a cependant pas remarqué (mouvement derrière le mur, mouvement d'un petit objet à proximité immédiate du projecteur, etc.).

- Contrôler la zone de détection.

- Si besoin est, réduire ou modifier la zone de détection.

NL

Inhoud
