Produkttype	LED-innfelt armatur med HF-bevegelsesdetektor, innfelt montering, innendørs bruk
Dimensjoner	∅331 x 69 mm
Strømforsyning	220 – 240 V, 50/60 Hz
Effekt	20,7 W
Fargegjengivelsesindeks	Ra = 80
Gjennomsnittlig levetid	L70B50 ved 25°C: > 60 000 t
Deteksjonsvinkel	360°
Maksimal deteksjonsrekkevidde	∅ 8 m (justerbar fra 1 til 3,5 m ved 2,8 m høyde)
Justerbar tidsforsinkelse	5 s til 60 min
Terskelverdi	2 til 2000 lx
Beskyttelsesgrad	IP54
Beskyttelsesklasse	II
Omgivelsestemperatur	-20 °C til +40 °C
Bluetooth-frekvens	2,4 – 2,48 GHz
HF-sendeeffekt	~ 1 mW
Leveringsinnhold	1 LED-armatur, 1 sikkerhetsdatablad, 1 hurtigstartguide, 3 avstandsstykker, 3 IP54-propper, 1 deksel til sikkerhetsbolt
Hovedfunksjoner	HF-bevegelsesdeteksjon, justering via STEINEL Connect-app: tidsforsinkelse, rekkevidde, terskel, nattlys, hovedlys, gruppering, nabofunksjon, fade time
Vedlikehold og rengjøring	Tørk av med en lett fuktig klut uten rengjøringsmiddel
Sikkerhet	Ikke åpne; lyskilde kan ikke skiftes; elektrisk arbeid skal utføres av fagperson
Reservedeler og reparerbarhet	Lyskilde kan ikke skiftes – hele armaturet må byttes ved feil

Ofte stilte spørsmål - RS PRO A30 SC STEINEL

Hvordan installerer jeg RS PRO A30 SC-armaturet?

Slå først av strømmen. Bor hull på ∅6 mm, sett inn plugger, og fest armaturet ved å bruke de medfølgende IP54-proppene for å sikre tetthet. Koble til strømkabelen (fase L, nøytral N) i henhold til skjemaet. Monter armaturet i boksen til det klikker, og stram låseskruen.

Hvordan justerer jeg deteksjonsrekkevidden?

Rekkevidden justeres via STEINEL Connect-appen. Du kan redusere eller øke den fra 1 m til 3,5 m (monteringshøyde 2,8 m). Den oppgitte maksimale rekkevidden er ∅8 m på gulvet.

Hva gjør jeg hvis armaturet ikke tennes?

Kontroller at sikringen er på og at strømbryteren er i PÅ-stilling. Sjekk innstillingen for tenningsnivå (for høy i dagslys). Hvis problemet vedvarer, test deteksjonssonen: fjern hindringer eller reduser rekkevidden.

Armaturet tennes utilsiktet, hvorfor?

Dette kan skyldes ubemerket bevegelse (dyr, gjenstander) eller for stor rekkevidde. Reduser rekkevidden eller juster deteksjonssonen via appen. Sjekk også at armaturet ikke er installert nær en forstyrrelseskilde (WiFi nærmere enn 3 m).

Hvordan rengjør jeg armaturet?

Rengjør det kun tørt, med en lett fuktig klut uten rengjøringsmiddel. Bruk aldri kjemikalier eller høytrykksvann, da dette kan skade enheten eller føre til elektrisk støt.

Kan jeg bytte LED-pæren?

Nei, lyskilden kan ikke skiftes. Hvis den er defekt, må hele armaturet byttes. Denne informasjonen finnes i sikkerhetsinstruksjonene og garantien.

Hvordan konfigurerer jeg armaturet via appen?

Last ned STEINEL Connect-appen fra App Store. Aktiver Bluetooth på smarttelefonen din. Appen lar deg justere tidsforsinkelse, rekkevidde, tenningsnivå, nattlys, hovedlys, gruppering, nabofunksjon og fade time.

Hva er garantitiden?

For forbrukere er garantien 5 år fra kjøpsdato. Den dekker material- eller produksjonsfeil. Ta vare på kjøpskvitteringen. For entreprenører kan vilkårene variere.

Kan jeg bruke armaturet utendørs?

Nei, denne modellen er kun designet for innendørs bruk (innfelt montering). IP54-klassifiseringen gir beskyttelse mot vannsprut, men installasjonen må utføres i ly for vær og vind.

Hvordan tilbakestiller jeg til fabrikkinnstillinger?

Fabrikkinnstillingene gjenopprettes etter en strømbrudd. Du kan også tilbakestille dem via STEINEL Connect-appen (alternativ tilgjengelig i armaturets innstillinger). Standardverdiene er: maks rekkevidde, tidsforsinkelse 10 s, terskel 2000 lx, nattlys 50 %.

BRUKSANVISNING RS PRO A30 SC STEINEL

L = Fas (oftast svart, brun eller grå)

N = Neutralledare (oftast blå)

= Dagsljusdrift (oberoende av omgivningsljustet)
= Skymningsdrift (ca 2 lux)

-Kun til indendørs anvendelse.

L = fase (oftest sort, brun eller grå)

N = nulleder (oftest blå)

Fare pga. elektrisk strøm!

–Ikke i eksplosionsfarlige områder.

- Tilslut nettilførslen iht. eldiagrammet. → „4. Elektrisk tilslutning“

5.10

Fare pga. elektrisk strøm!

Elapparater, tilbehør og emballage skal bortskaffes til miljøvenlig genvinding.

-Kortslutning i nettilførslen.

1. Om dette dokumentet 296
2. Generelle sikkerhetsinstrukser 296
3. Beskrivelse av enheten 297
4. Elektrisk tilkobling 303
5. Montering 305
6. Funksjon 313
7. Vedlikehold og stell 316
8. Avfallsbehandling 317
9. Samsvarserklæring 317
10. Produsentgaranti 318
11. Tekniske spesifikasjoner 319
12. Utbedring av feil 321

-Med opphavsrett. Ettertrykk, også i utdrag, kun med vår tillatelse.
-Det tas forbehold om endringer som tjener tekniske fremskritt.

Advarsel om fare!

Advarsel om fare på grunn av strøm!

Advarsel om fare på grunn av vann!

2. Generelle sikkerhetsinstrukser

Fare dersom bruksanvisningen ignoreres!

Denne anvisningen inneholder viktig informasjon for sikker bruk av enheten. Det gjøres ekstra oppmerksom på mulige farer. Ignoreres disse, kan dette føre til død eller alvorlige personskader.

• Les bruksanvisningen nøye.
  • Følg sikkerhetsinstruksene.
• Oppbevar bruksanvisningen tilgjengelig.
  -Bruk av elektrisk strøm kan føre til farlige situasjoner. Berøring av strømførende deler kan føre til elektrisk sjokk, forbrenninger eller død.
  -Arbeid på nettspenningen skal kun utføres av kvalifisert fagpersonale.
  -Følg nasjonale installasjonsforskrifter og tilkoblingskrav (f.eks. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
  -Bruk kun originale reservedeler.

3. Beskrivelse av enheten

Forskriftsmessig bruk RS PRO - A10 / A20 /A30 SC

–Sensor-LED-lampe med aktiv bevegelsessensor.
-Skjult montering.
-Kun til innendørs bruk.

RS PRO A10 / A20 / A30 SC Funksjon

–Den høyfrekvente radar-/bevegelsessensoren utstråler høyfrekvente elektromagnetiske bølger (5,8 GHz) og registrerer ekkoet som reflekteres fra gjenstander.

–Ekkoet fra kroppene forandres ved bevegelse, omsettes elektronisk og kobler automatisk inn lampen.

-Bevegelser kan også registreres gjennom tynne vegger, dører og glassplater.

-Selv de minste bevegelser kan registreres.

–Varmekilder og temperatursvingninger fører ikke til feilkoblinger.

–Sensorens dekningsområde kan stilles helt nøyaktig inn med rekkeviddeinnstilling via nettgrensesnitt og app.

NB:

HF-sensorens høyfrekvenseffekt er ca. 1 mW – kun en tusendel av sendeeffekten til en mobiltelefon eller en mikrobølgeovn.

Leveringsomfang

3.1

NO

-1 LED-lampe
-1 sikkerhetsdatablad (A)
-1 hurtigstart-guide (B)
-3 avstandsstykker
-3 IP54-tetningsplugger
-1 Deksel for sikkerhetsbolt

Produktmål

Oversikt over apparatet

3.3

A Luster terminal
B Stikkontakt
C Hus i aluminium
D lampe

Lysfordelingskurve

3.4

NO

4. Elektrisk tilkobling

Koblingsskjema

4.1

L = fase (som regel svart, brun eller grå)

N = nulleder (som regel blå)

E = Forlengelsestilkobling for jordingskabel

Lampen kan også kobles til strømnettet etter en ledningsbryter, dersom det er sikret at ledningsbryteren er permanent på.

Elektrisk strøm kan utgjøre fare!

Berøring av strømførende deler kan føre til elektrisk støt, forbrenninger eller død

• Slå av strømmen og stans strømtilførselen.
• Bruk en spenningstester til å kontrollere at ledningen er strømfri.
• Påse at strømtilførselen forblir stanset.

Fare for materielle skader!

Forveksles tilkoblingsledningene, kan dette føre til kortslutning.

-Plasseres minst 50 cm fra andre LED-lamper.

–Ikke tildekk lampen med isolasjonsmateriale!

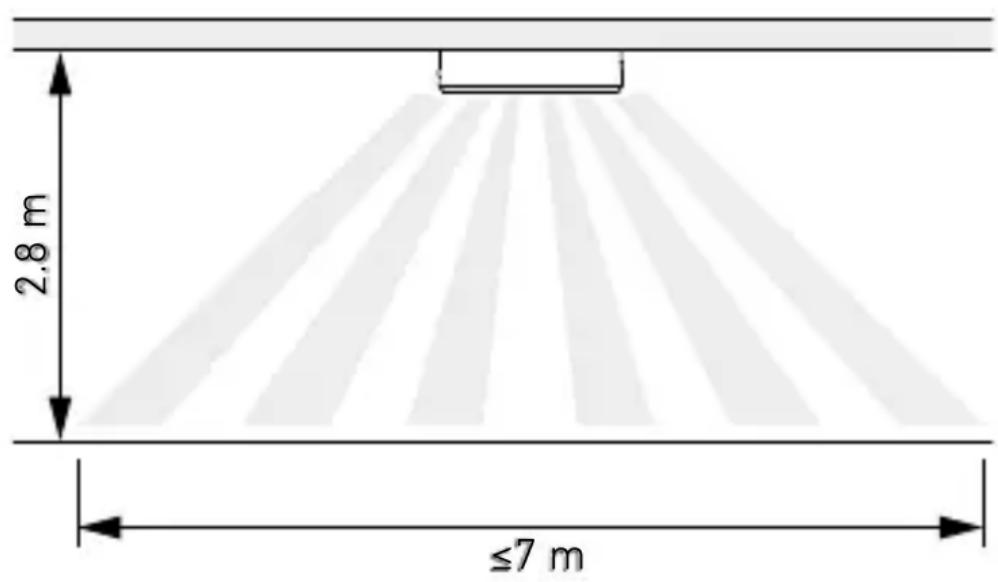

Rekkevidde

5.1

NO

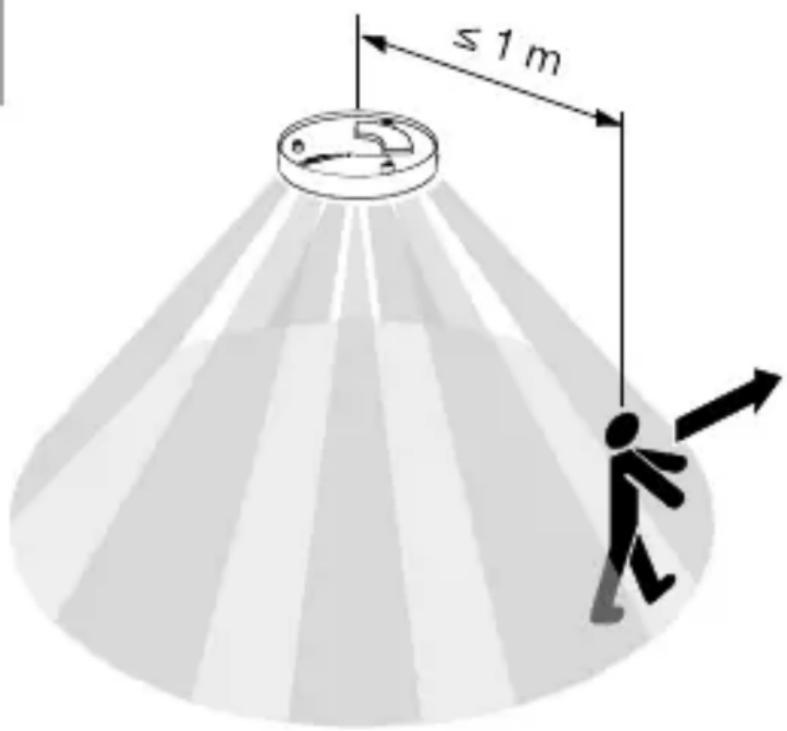

Bevegelsesregistrering til siden for gangretningen

5.2

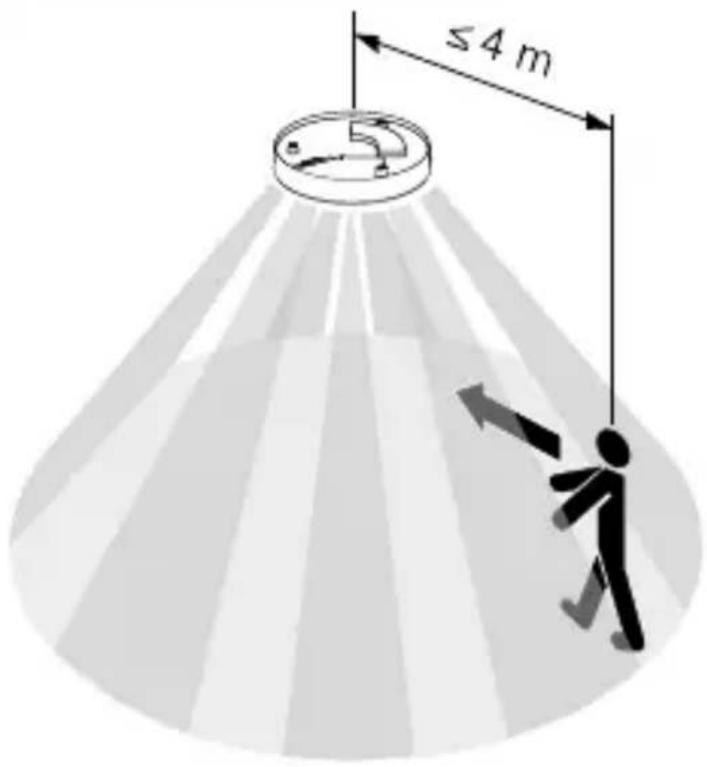

Bevegelsesregistrering i gangretningen

5.3

NO

Fremgang ved montering:

5.4

• Sjekk at strømtilførselen er stanset.
  • Fjern dekselet til sikkerhetsbolten
• Løsne sikringsskruen Trykk på festeknappen.

5.5

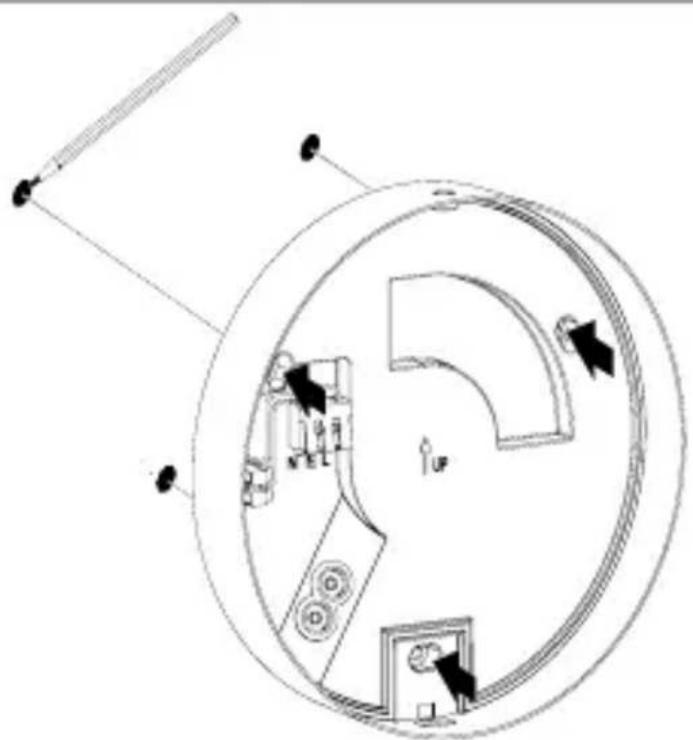

- Bor hull (∅ 6 mm) og sett inn plugger.

NO

5.7

• Skru fast LED-lampen ved skjult ledningsføring.
• Bruk tetningsplugg. Dette er nødvendig for kapslingsgrad IP54
• Påse at tilkoblingsledningen er dobbeltisolert og at isolasjonen er uskadet.

5.8

- Koble nettledningen til iht. koblingsskjemaet. → „4. Elektrisk tilkobling“

5.10

Funksjonene stilles inn via Steinel Connect-appen.

Steinel Connect-app

For å konfigurere lampen med smarttelefon eller nettbrett må du laste ned STEINEL Connect-appen fra din appbutikk. Du trenger en Bluetooth-kompatibel smarttelefon eller nettbrett.

Android

Funksjoner som kan stilles inn med Steinel Connectappen:

-Tidsinnstilling.
-Rekkeviddeinnstilling.
-Skumringsinnstilling.
-Grunnlysfunksjon.
-Hovedlys-/grunnlysnivå kan stilles inn.
–Utvidet rekkeviddeinnstilling.
-Gruppesammenkobling.
-Skumringsinnstilling med teach-in.

NB:

For å utelukke feilstasjoner må det overholdes en minsteavstand på 3 m til WiFi-ruteren og basestasjoner.

Fabrikkinnstillinger (tilstand ved levering)

Rekkevidde: maks.

Grunnlys dimmenivå: 50 %

Innstillingene og LED-lampens aktuelle driftsmodus blir lagret dersom nettspenningen frakobles. De gjenopprettes när nettspenningen opprettes igjen.

Rekkeviddeinnstilling (følsomhet)

Med begrepet rekkevidde menes den omtrent sirkelformede diameteren på bakken som utgjør dekningsområdet när lampen monteres i 2,8 m høyde.

- Innstilling på maksimalt = maks. rekkevidde (3,5 m)

- Innstilling på minimalt = min. rekkevidde (1 m)

Tidsinnstilling

Tiden (belysningstid) kan stilles trinnløst inn fra ca. 5 sekunder til maks. 60 minutter. Hver registrerte bevegelse tenner lampen på nytt.

NB:

Hver gang enheten kobles ut, er en ny bevegelsesregistrering mulig først etter ca. 1 sekund. Deretter kan enheten tenne lys ved bevegelse igjen. Ved innstilling av dekningsområdet og for funksjonstest anbefales det å stille inn kortest mulig tid.

Skumringsinnstilling

∅nsket reaksjonsnivå (skumring) kan stilles trinnløst inn fra ca. 2 til 2000 lux.

= dagslysmodus (uavhengig av lysstyrke)

= skumringsmodus (ca. 2 lux)

Ved innstilling av dekningsområdet og for funksjonstesten i dagslys må stillskruen stå på ✿.

Grunnlys

Lysstyrken for grunnlyset kan stilles trinnløst inn mellom 1 % og 50 %. Varigheten for grunnlyset kan stilles trinnløst inn fra 10 minutter til 30 minutter eller for hele natten.

Hovedlys

Lysstyrken for hovedlyset kan stilles inn mellom 50 % og 100 %.

Päävalaistus

Du kan bruke enheten som enkeltlampe, eller koble flere lamper sammen i grupper via trådløs kommunikasjon. Alle lamper som er tilordnet en gruppe, agerer iht. gruppe-parametrene som er stilt inn i Steinel Connect-appen. Rekkevidden kan stilles inn individuelt for alle gruppedeltakerne.

Fade Time

Med Fade Time kan du stille inn dimmekurven ved inn- og utkobling (1 s - 3 s).

Funksjon som tenner neste lampe

Funksjonen som tenner neste lampe (nabofunksjon») kan aktiveres eller deaktiveres via Steinel Connect-appen. Da tilordnes nabogruppene til den aktive lampegruppen. Gruppen lytter til innkoblingssignaler fra den tilordnede nabogruppen og kobler inn hovedlyset eller grunnlyset, avhengig av innstillingene.

7. Vedlikehold og stell

Enheten er vedlikeholdsfri.

Elektrisk strøm kan utgjøre fare!

Kommer strømførende deler i kontakt med vann, kan dette føre til elektrisk sjokk, forbrenninger eller død.

- Enheten skal kun rengjøres när den er tørr.

Fare for materielle skader!

Bruk av feil rengjøringsmiddel kan skade enheten.

- Rengjør enheten med en lett fuktig klut uten rengjøringsmiddel.

NO

Viktig: Funksjonsenheten kan ikke skiftes ut..

8. Avfallsbehandling

Elektriske apparater, tilbehør og emballasje skal resirkuleres på en miljøvennlig måte.

Ikke kast elektriske apparater i husholdningsavfallet.

Gjelder kun EU-land:

I henhold til gjeldende europeiske retningslinjer for elektriske apparater og brukte elektriske apparater, og i samsvar med nasjonal lovgivning, skal elektriske apparater som ikke lenger kan benyttes, samles opp atskilt fra annet søppel og gjenvinnes på en miljøvennlig måte.

9. Samsvarserklæring

Herved erklærer STEINEL GmbH at det trådløse anlegget av type RS PRO A 10 WW/NW SC, RS PRO A 20 WW/NW SC og RS PRO A 30 WW/NW SC oppfyller kravene i direktiv 2014/53/EU. Du finner EU-samsvarserklæringen i sin helhet på følgende internettadresse: www.stinel.de

10. Produsentgaranti

Produsentgaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland.

Som kjøper har du eventuelt lovfestede mangeleller garantirettigheter overfor selger. I den grad disse rettighetene finnes i ditt land, verken innskrenkes eller forkortes de på grunn av vår garantierklæring. Vi gir deg fem års garanti på at ditt sensorprodukt fra STEINEL Professional er uten mangler og fungerer som det skal. Vi garanterer at dette produktet ikke har material-, produksjons- eller konstruksjonsfeil. Vi garanterer at alle elektroniske deler og kabler fungerer, og at alle materialer og overflater er uten mangler.

Garantikrav:

Dersom du ønsker å reklamere på produktet, må du pakke det godt inn, frankere det og sende hele produktet i retur sammen med original kjøpskvittering som viser kjøpsdato og produktnavn. Produktet sendes til forhandler eller direkte til oss: Vilan AS – Olaf Helsets vei 5, 0694 Oslo, Norge. Vi anbefaler deg derfor å ta godt vare på kjøpskvitteringen til garantiperioden er utløpt. STEINEL tar ikke ansvar for transportkostnader eller risiko i sammenheng med retursendingen. Informasjon om hvordan du gjør garantikrav gjeldende finner du på hjemmesiden vår, www.vilan.no Ta gjerne kontakt med oss om du har garanti-krav eller spørsmål angående produktet ditt. Du når oss på [phone].

11. Tekniske spesifikasjoner

-Mål (∅ x D):

RS PRO A10 WW/NW SC: ∅193 x 69 mm

RS PRO A20 WW/NW SC: ∅262 x 69 mm

RS PRO A30 WW/NW SC: ∅331 x 69 mm

-Nettilkobling: 220 - 240 V, 50/60 Hz

4.000 K (nøytralhvit = NW)

-Fargegjengivelsesindeks:

R_a = 80

-Middels levetid:

L70B50 ved 25°C: >60.000 h

-Fargekonsistens SDCM:

startverdi: 6

-Lysstyrkefordeling:

-Dekningsvinkel:

360°

Enheten har ikke spenning.

-en eventuell ledningsbryter er slått av

Enheten kobles ikke inn.

- Innskrenk eller forandre dekningsområdet ved behov.

Apparatet slår seg på när det ikke skal

-Skjult montering på en måte som ikke er egnet for pålitelig bevegelsesregistrering.

-Det var bevegelser i området som observatøren ikke så (bevegelser bak vegg, et lite objekt beveget seg i umiddelbar nærhet av lampen etc.).

- Kontroller området.

- Innskrenk eller forandre dekningsområdet ved behov.
