Produkttype Innfelt LED-lampe med deteksjon
Merke Steinel
Modell RS PRO DL 150 SC
Mål (diameter x høyde) 174 mm x 73 mm
Strømforsyning AC 220-240 V~, 50/60 Hz / DC 186-250 V
Effektforbruk 10,8 W
Lysstrøm (ved 3000/4000/5700 K) 1109 / 1177 / 1137 lumen
Fargetemperatur 3000 K (varm hvit), 4000 K (nøytral hvit), 5700 K (kald hvit) – justerbar
Fargegjengivelsesindeks (Ra) 82
Deteksjonsvinkel 360°
Maksimal deteksjonsrekkevidde ∅ 7 m (ved 2,8 m monteringshøyde)
Justerbar etterløpstid 5 sekunder til 60 minutter
Startterskel (skumring) 2 til 2000 lux
Beskyttelsesgrad IP20 (del i taket), IP54 (del i rommet)
Beskyttelsesklasse II
Omgivelsestemperatur -20 °C til +40 °C
Gjennomsnittlig levetid (L70B50 ved 25°C) > 60 000 timer
Energieffektivitetsklasse for lyskilden E
Styring STEINEL Connect-app via Bluetooth
Justerbare funksjoner Etterløpstid, rekkevidde, skumringsterskel, markeringslys, hovedlys, nettverkskobling, nabo-funksjon
Produsentgaranti 5 år
Leveringsinnhold 1 koblingsboks, 3 monteringsfjærer, 3 detektorklemmer, sikkerhetsdatablad, hurtigstartguide

Ofte stilte spørsmål - RS PRO DL 150 SC STEINEL

Hva er anbefalt monteringshøyde for deteksjon?
Anbefalt monteringshøyde er 2,8 m. Dette gir en maksimal deteksjonsrekkevidde på 7 m på gulvet.
Hvordan justerer jeg fargetemperaturen?
Fargetemperaturen stilles inn med en bryter på huset før installasjon: posisjoner 3000 K (varm hvit), 4000 K (nøytral hvit) eller 5700 K (kald hvit).
Kan jeg bruke denne lampen utendørs?
Nei, denne lampen er kun beregnet for innendørs bruk. Beskyttelsesgraden for den synlige delen er IP54, men den innfelte delen er kun IP20.
Hvordan kobler jeg lampen til STEINEL Connect-appen?
Last ned STEINEL Connect-appen fra App Store eller Google Play. Sørg for at Bluetooth på smarttelefonen er aktivert, og følg deretter appens instruksjoner for å pare lampen.
Hva gjør jeg hvis lampen ikke slår seg på?
Sjekk først sikringen og strømforsyningen. Forsikre deg om at hovedbryteren står i PÅ-posisjon. Kontroller også innstillingen av startterskelen: hvis den er for høy, vil lampen kun slå seg på i mørket. Til slutt, sjekk deteksjonsområdet.
Kan jeg bytte LED-lyskilden?
Nei, LED-lyskilden kan ikke skiftes. Hvis den er defekt, må hele armaturen byttes.
Hvordan rengjør jeg lampen?
Rengjør lampen kun tørt med en myk klut. Bruk aldri rengjøringsmidler eller vann for å unngå fare for elektrisk støt eller skade.
Hva er minimumsavstanden mellom to LED-armaturer?
Det anbefales en avstand på minst 50 cm mellom RS PRO DL 150 SC og andre LED-armaturer for å unngå interferens.
Hvordan reduserer jeg deteksjonsrekkevidden?
Rekkevidden justeres via STEINEL Connect-appen. Du kan redusere den fra maksimalverdi (7 m) ned til 1 m.
Hvor lang garanti har lampen?
Steinel gir 5 års produsentgaranti fra kjøpsdato. Oppbevar kjøpsbeviset for å kunne benytte deg av garantien.

Brukerspørsmål om RS PRO DL 150 SC STEINEL

0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.

Still et nytt spørsmål om dette apparatet

E-posten forblir privat: den brukes kun til å varsle deg hvis noen svarer på spørsmålet ditt.

Ingen spørsmål ennå. Vær den første til å stille et.

Last ned instruksjonene for din Lampe i PDF-format gratis! Finn veiledningen din RS PRO DL 150 SC - STEINEL og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. RS PRO DL 150 SC av merket STEINEL.

BRUKSANVISNING RS PRO DL 150 SC STEINEL

L = Fas (oftast svart, brun eller grå)

N = Neutralledare (oftast blå)

L = fase (oftest sort, brun eller grå)

N = nulleder (oftest blå)

Fare pga. elektrisk strøm!

Mål for valgfrit tilbehør

5.8 Adapter ring DL 150 SC
STEINEL RS PRO DL 150 SC - Fare pga. elektrisk strøm! - 1

- Tilslut nettilførslen iht. eldiagrammet.

→ "4. Elektrisk tilslutning"

5.10

STEINEL RS PRO DL 150 SC - Fare pga. elektrisk strøm! - 2

For at konfigurere lampen med smartphone eller tablet skal du downloade STEINEL Connect-appen fra din AppStore.

Fare pga. elektrisk strøm!

Elapparater, tilbehør og emballage skal bortskaffes til miljøvenlig genvinding.

STEINEL RS PRO DL 150 SC - Fare pga. elektrisk strøm! - 1

- Lysstyrkefordeling:

- Kortslutning i nettilførslen.

  1. Om dette dokumentet....261
  2. Generelle sikkerhetsinstrukser....261
  3. Beskrivelse av enheten 262
  4. Elektrisk tilkobling....267
  5. Montering 268
  6. Funksjon....276
  7. Vedlikehold og stell....279
  8. Avfallsbehandling....280
  9. Samsvarserklæring....280
  10. Produsentgaranti 281
  11. Tekniske spesifikasjoner....282
  12. Utbedring av feil....284

Med opphavsrett. Ettertrykk, også i utdrag, kun med vår tillatelse. Det tas forbehold om endringer som tjener tekniske fremskritt.

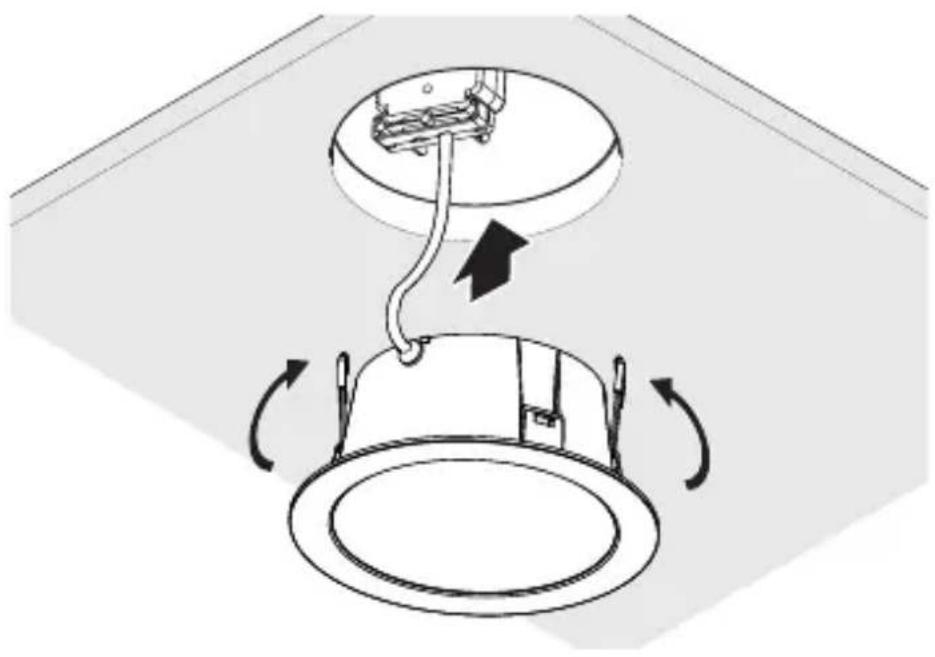

STEINEL RS PRO DL 150 SC - Fare pga. elektrisk strøm! - 2

Advarsel om fare!

STEINEL RS PRO DL 150 SC - Fare pga. elektrisk strøm! - 3

Advarsel om fare på grunn av strøm!

STEINEL RS PRO DL 150 SC - Fare pga. elektrisk strøm! - 4

Ikke tildekk lampen med isolasjonsmateriale!

2. Generelle sikkerhetsinstrukser

STEINEL RS PRO DL 150 SC - Generelle sikkerhetsinstrukser - 1

Fare dersom bruksanvisningen ignoreres!

Denne anvisningen inneholder viktig informasjon for sikker bruk av enheten. Det gjøres ekstra oppmerksom på mulige farer. Ignoreres disse, kan dette føre til død eller alvorlige personskader.

  • Les bruksanvisningen nøye.
    • Følg sikkerhetsinstruksene.
  • Oppbevar bruksanvisningen tilgjengelig.
  • Bruk av elektrisk strøm kan føre til farlige situasjoner. Berøring av strømførende deler kan føre til elektrisk sjokk, forbrenninger eller død.
  • Arbeid på nettspenningen skal kun utføres av kvalifisert fagpersonale.
    – Følg nasjonale installasjonsforskrifter og tilkoblingskrav (f.eks. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
  • Bruk kun originale reservedeler.
  • Den utvendige, fleksible lampeledningen eller -snoren kan ikke skiftes ut.
  • Dersom ledningen skades, må lampen ødelegges.
  • Ledning 60227 IEC52; 2 x 0,75 mm2.

3. Beskrivelse av enheten

Forskriftsmessig bruk - DL 150/200 SC

  • Sensor-LED-lampe med aktiv bevegelsessensor.
  • Skjult montering.
  • Kun til innendørs bruk.

DL 150/200 SC Funksjon

  • Den høyfrekvente radar-/bevegelsessensoren utstråler høyfrekvente elektromagnetiske bølger (5,8 GHz) og registrerer ekkoet som reflekteres fra gjenstander.
  • Ekkoet fra kroppene forandres ved bevegelse, omsettes elektronisk og kobler automatisk inn lampen.
  • Bevegelser kan også registreres gjennom tynne vegger, dører og glassplater.
  • Selv de minste bevegelser kan registreres.
  • Varmekilder og temperatursvingninger fører ikke til feilkoblinger.
  • Sensorens dekningsområde kan stilles helt nøyaktig inn med rekkeviddeinnstilling via nettgrensesnitt og app.

NB:

HF-sensorens høyfrekvenseffekt er ca. 1 mW – kun en tusendel av sendeeffekten til en mobiltelefon eller en mikrobølgeovn.

Leveringsomfang

3.1

1x

STEINEL RS PRO DL 150 SC - Leveringsomfang - 1

Oversikt over apparatet

3.3

STEINEL RS PRO DL 150 SC - Oversikt over apparatet - 1

text_image A C B D

A... Lampe
B... Terminalboks
C... Monteringsfjær
D... Tilkoblingsklemmer

Lysfordelingskurve

3.4

STEINEL RS PRO DL 150 SC - Lysfordelingskurve - 1

radar | Angle | Value | |-------|-------| | 0° | 250 | | 30° | 200 | | 60° | 150 | | 90° | 100 | | 120° | 50 | | 150° | 0 |

4. Elektrisk tilkobling

Koblingsskjema

4.1
STEINEL RS PRO DL 150 SC - Koblingsskjema - 1

L = fase (som regel svart, brun eller grå)

N = nulleder (som regel blå)

Lampen kan også kobles til strømnettet etter en ledningsbryter, dersom det er sikret at ledningsbryteren er permanent på.

Elektrisk strøm kan utgjøre fare!

Berøring av strømførende deler kan føre til elektrisk støt, forbrenninger eller død

  • Slå av strømmen og stans strømtilførselen.
  • Bruk en spenningstester til å kontrollere at ledningen er strømfri.
  • Påse at strømtilførselen forblir stanset.

Fare for materielle skader!

Forveksles tilkoblingsledningene, kan dette føre til kortslutning.

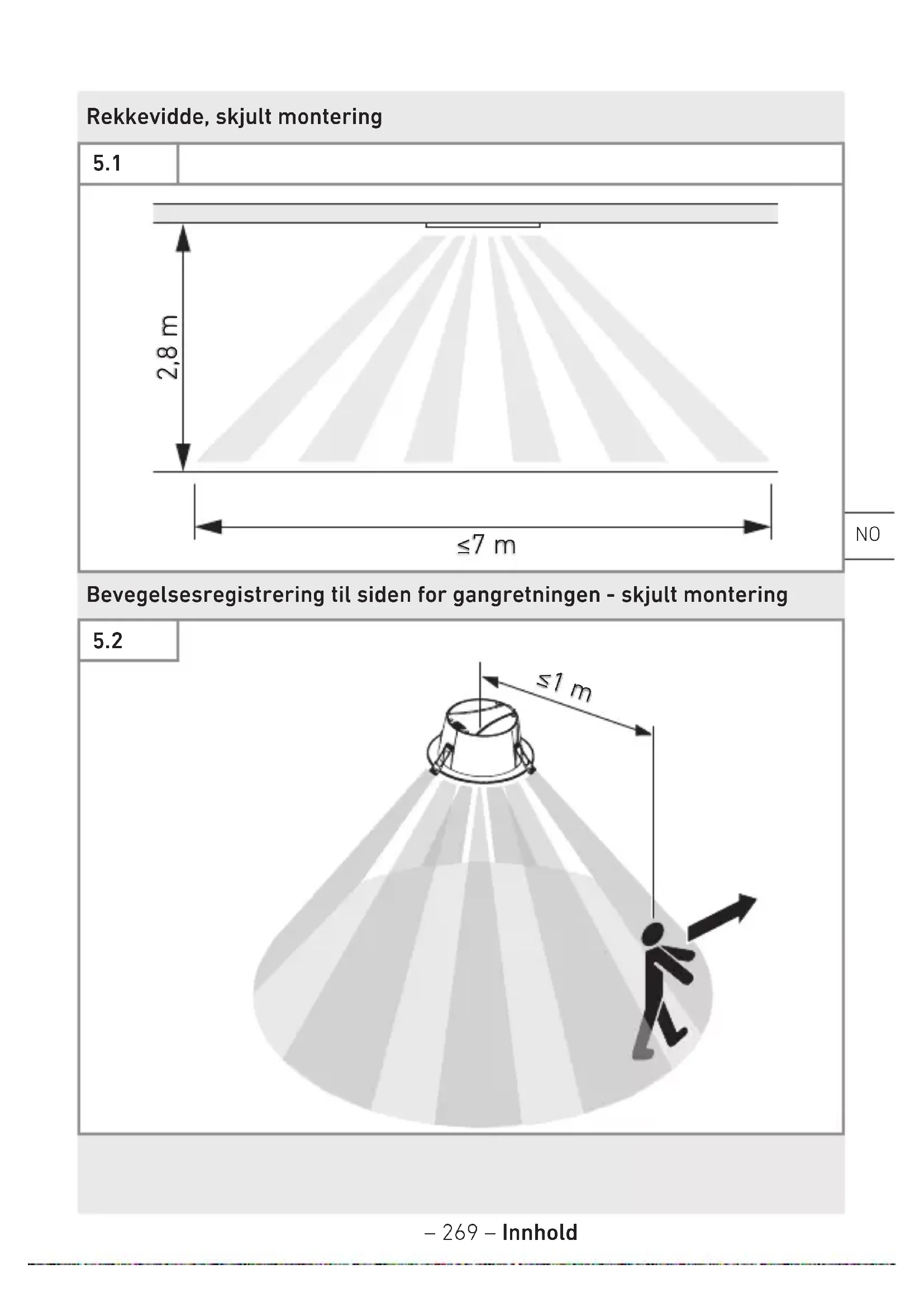

Bevegelsesregistrering til siden for gangretningen - skjult montering

5.2
STEINEL RS PRO DL 150 SC - Bevegelsesregistrering til siden for gangretningen - skjult montering - 1

text_image ≤1 m

Bevegelsesregistrering i gangretningen - skjult montering

5.3

STEINEL RS PRO DL 150 SC - Bevegelsesregistrering i gangretningen - skjult montering - 1

text_image ≤3,5 m

Fremgang ved montering:

5.4
STEINEL RS PRO DL 150 SC - Fremgang ved montering: - 1

STEINEL RS PRO DL 150 SC - Fremgang ved montering: - 2

STEINEL RS PRO DL 150 SC - Fremgang ved montering: - 3

  • Sjekk at strømtilførselen er stanset.
  • Bor hull.

5.5

Spring clips usage:

- Bestem hvor mange monteringsfjær som skal brukes.

Advarsel: Det er ikke mulig å fjerne monteringsfjærene igjen etter montering.

5.6
STEINEL RS PRO DL 150 SC - 5.5 - 1

text_image click

STEINEL RS PRO DL 150 SC - 5.5 - 2

- Skyv monteringsfjærene i riktig posisjon.

5.7
STEINEL RS PRO DL 150 SC - 5.5 - 3

text_image 3000K 4000K 5700K switchable light temperature 3,000 K - warm white 4,000 K - neutral white 5,700 K - cold white

- Beveg bryteren til posisjonen med tilsvarende fargetemperatur.

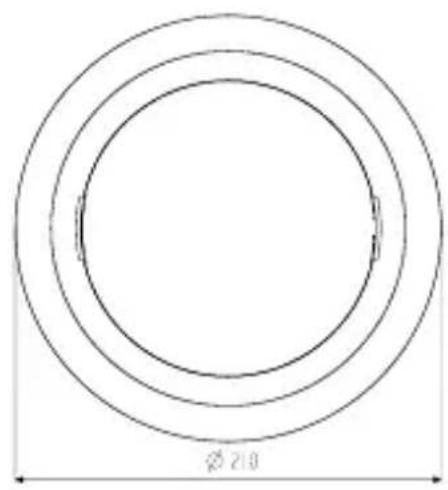

Mål for ekstrautstyr

5.8 Adapter ring DL 150 SC

STEINEL RS PRO DL 150 SC - Adapter ring DL 150 SC - 1

- Koble nettledningen til iht. koblingsskjemaet.

→ "4. Elektrisk tilkobling"

5.10
STEINEL RS PRO DL 150 SC - Adapter ring DL 150 SC - 2

IP20 - side på innsiden av taket

IP54 - side inn mot rommet

STEINEL RS PRO DL 150 SC - Adapter ring DL 150 SC - 3

Ikke tildekk lampen med isolasjonsmateriale!

5.12

STEINEL RS PRO DL 150 SC - 5.12 - 1

Funksjonene stilles inn via Steinel Connect-appen.

Steinel Connect-app

For å konfigurere lampen med smarttelefon eller nettbrett må du laste ned STEINEL Connect-appen fra din app-butikk.

Du trenger en Bluetooth-kompatibel smarttelefon eller nettbrett.

Android iOS
STEINEL RS PRO DL 150 SC - Steinel Connect-app - 1

Funksjoner som kan stilles inn med Steinel Connect-appen:

  • Tidsinnstilling.
  • Rekkeviddeinnstilling.
  • Skumringsinnstilling.
  • Grunnlysfunksjon.
    – Hovedlys-/grunnlysnivå kan stilles inn.
    – Utvidet rekkeviddeinnstilling.
  • Gruppesammenkobling.
  • Skumringsinnstilling med teach-in.

NB:

For å utelukke feilstasjoner må det overholdes en minsteavstand på 3 m til WiFi-ruteren og basestasjoner.

Fabrikkinnstillinger (tilstand ved levering)

Rekkevidde:

maks.

Grunnlys dimmenivå: 50 %

Innstillingene og LED-lampens aktuelle driftsmodus blir lagret dersom nettspenningen frakobles. De gjenopprettes når nettspenningen opprettes igjen.

Rekkeviddeinnstilling (følsomhet)

Med begrepet rekkevidde menes den omtrent sirkelformede diameteren på bakken som utgjør dekningsområdet när lampen monteres i 2,8 m høyde.

  • Innstilling på maksimalt = maks. rekkevidde (3,5 m)
  • Innstilling på minimalt = min. rekkevidde (1 m)

Tidsinnstilling

Tiden (belysningstid) kan stilles trinnløst inn fra ca. 5 sekunder til maks. 60 minutter. Hver registrerte bevegelse tenner lampen på nytt.

NB:

Hver gang enheten kobles ut, er en ny bevegelsesregistrering mulig først etter ca. 1 sekund. Deretter kan enheten tenne lys ved bevegelse igjen. Ved innstilling av dekningsområdet og for funksjonstest anbefales det å stille inn kortest mulig tid.

Skumringsinnstilling

∅nsket reaksjonsnivå (skumring) kan stilles trinnløst inn fra ca. 2 til 2000 lux.

※ = dagslysmodus (uavhengig av lysstyrke)
C = skumringsmodus (ca. 2 lux)

Ved innstilling av dekningsområdet og for funksjonstesten i dagslys må stillskruen stå på ✿

Grunnlys

Lysstyrken for grunnlyset kan stilles trinnløst inn mellom 1 % og 50 %. Varigheten for grunnlyset kan stilles trinnløst inn fra 10 minutter til 30 minutter eller for hele natten.

Hovedlys

Lysstyrken for hovedlyset kan stilles inn mellom 50 % og 100 %.

Gruppering

Du kan bruke enheten som enkeltlampe, eller koble flere lamper sammen i grupper via trådløs kommunikasjon.

Alle lamper som er tilordnet en gruppe, agerer iht. gruppeparametrene som er stilt inn i Steinel Connect-appen.

Rekkevidden kan stilles inn individuelt for alle gruppedeltakerne.

Fade Time

Med Fade Time kan du stille inn dimmekurven ved inn- og utkobling (1 s - 3 s).

Funksjon som tenner neste lampe

Funksjonen som tenner neste lampe (‘nabofunksjon’) kan aktiveres eller deaktiveres via Steinel Connect-appen.

Da tilordnes nabogruppene til den aktive lampegruppen. Gruppen lytter til innkoblingssignaler fra den tilordnede nabogruppen og kobler inn hovedlyset eller grunnlyset, avhengig av innstillingene.

7. Vedlikehold og stell

Enheten er vedlikeholdsfri.

STEINEL RS PRO DL 150 SC - Vedlikehold og stell - 1

Elektrisk strøm kan utgjøre fare!

Kommer strømførende deler i kontakt med vann, kan dette føre til elektrisk sjokk, forbrenninger eller død.

- Enheten skal kun rengjøres när den er tørr.

Fare for materielle skader!

Bruk av feil rengjøringsmiddel kan skade enheten.

- Rengjør enheten med en lett fuktig klut uten rengjøringsmiddel.

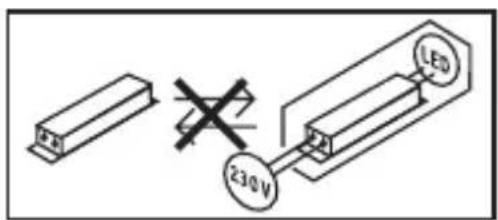

Viktig: Funksjonsenheten kan ikke skiftes ut.

STEINEL RS PRO DL 150 SC - Fare for materielle skader! - 1

text_image 230V LED

8. Avfallsbehandling

Elektriske apparater, tilbehør og emballasje skal resirkuleres på en miljøvennlig måte.

STEINEL RS PRO DL 150 SC - Avfallsbehandling - 1

Ikke kast elektriske apparater i husholdningsav-fallet.

Gjelder kun EU-land:

I henhold til gjeldende europeiske retningslinjer for elektriske apparater og brukte elektriske apparater, og i samsvar med nasjonal lovgivning, skal elektriske apparater som ikke lenger kan benyttes, samles opp atskilt fra annet søppel og gjenvinnes på en miljøvennlig måte.

9. Samsvarserklæring

Herved erklærer STEINEL GmbH at det trådløse anlegget av type DL 150 SC og RS PRO DL 200 SC oppfyller kravene i direktiv 2014/53/EU.

Som kjøper har du eventuelt lovfestede mangeleller garantirettigheter overfor selger. I den grad disse rettighetene finnes i ditt land, verken innskrenkes eller forkortes de på grunn av vår garantierklæring. Vi gir deg fem års garanti på at ditt sensorprodukt fra STEINEL Professional er uten mangler og fungerer som det skal. Vi garanterer at dette produktet ikke har material-, produksjons- eller konstruksjonsfeil. Vi garanterer at alle elektroniske deler og kabler fungerer, og at alle materialer og overflater er uten mangler.

Garantikrav:

Dersom du ønsker å reklamere på produktet, må du pakke det godt inn, frankere det og sende hele produktet i retur sammen med original kjøpskvittering som viser kjøpsdato og produktnavn. Produktet sendes til forhandler eller direkte til oss: Vilan AS – Olaf Helsets vei 5, 0694 Oslo, Norge. Vi anbefaler deg derfor å ta godt vare på kjøpskvitteringen til garantiperioden er utløpt. STEINEL tar ikke ansvar for transportkostnader eller risiko i sammenheng med retursendingen. Informasjon om hvordan du gjør garantikrav gjeldende finner du på hjemmesiden vår, www.vilan.no

11. Tekniskespesifikasjoner

- Mål (∅ × D): RS PRO DL 150 SC: ∅174 x 73 mm

RS PRO DL 200 SC: ∅230 x 73 mm

- Nettilkobling: AC: 220 - 240 V\~, 50/60 Hz

DC: 186 - 250 VDC

- Effektopptak ( P_on ):

RS PRO DL 150 SC (3000/4000/5700 K): 10,8 W

RS PRO DL 200 SC (3000/4000/5700 K): 17,3 W

- Fargegjengivelsesindeks: R_a = 82

- Middels levetid L70B50 ved 25 °C: > 60 000 t

– Fargekonsistens SDCM: startverdi: 3

- Lysstyrkefordeling:

STEINEL RS PRO DL 150 SC - Tekniskespesifikasjoner - 1

radar | Angle (°) | Radius (km) | |-----------|-------------| | 0 | 0 | | 30 | 0 | | 60 | 0 | | 90 | 0 | | 120 | 0 | | 150 | 0 | | 180 | 0 | | 210 | 0 | | 240 | 0 | | 270 | 0 | | 300 | 0 | | 330 | 0 | | 360 | 0 | | 390 | 0 | | 420 | 0 | | 450 | 0 | | 480 | 0 | | 510 | 0 | | 540 | 0 | | 570 | 0 | | 600 | 0 | | 630 | 0 | | 660 | 0 | | 690 | 0 | | 720 | 0 | | 750 | 0 | | 780 | 0 | | 810 | 0 | | 840 | 0 | | 870 | 0 | | 900 | 0 | | 930 | 0 | | 960 | 0 | | 990 | 0 | | -35°/C18D | -1 | | -35°/C19D | -1 | | -35°/C20D | -1 | | -35°/C21D | -1 | | -35°/C22D | -1 | | -35°/C23D | -1 | | -35°/C24D | -1 | | -35°/C25D | -1 | | -35°/C26D | -1 | | -35°/C27D | -1 | | -35°/C28D | -1 | | -35°/C29D | -1 | | -35°/C30D | -1 | | -35°/C31D | -1 | | -35°/C32D | -1 | | -35°/C33D | -1 | | -35°/C34D | -1 | | -35°/C35D | -1 | | -35°/C36D | -1 | | -35°/C37D | -1 | | -35°/C38D | -1 | | -35°/C39D | -1 | | -35°/C40D | -1 | | -35°/C41D | -1 | | -35°/C42D | -1 | | -35°/C43D | -1 | | -35°/C44D | -1 | | -35°/C45D | -1 | | -35°/C46D | -1 | | -35°/C47D | -1 | | -35°/C48D | -1 | | -35°/C49D | -1 | | -35°/C50D | -1 | | -35°/C51D | -1 | | -35°/C52D | -1 | | -35°/C53D | -1 | | -35°/C54D | -1 | | -35°/C55D | -1 | | -35°/C56D | -1 | | -35°/C57D | -1 | | -35°/C58D | -1 | | -35°/C59D | -1 | | -35°/C60D | -1 | | -35°/C61D | -1 | | -35°/C62D | -1 | | -35°/C63D | -1 | | -35°/C64D | -1 | | -35°/C65D | -1 | | -35°/C66D | -1 | | -35°/C67D | -1 | | -35°/C68D | -1 | | -35°/C69D | -1 | | -35°/C70D | -1 | | -35°/C71D | -1 | | -35°/C72D | -1 | | -35°/C73D | -1 | | -35°/C74D | -1 | | -35°/C75D | -1 | | -35°/C76D | -1 | | -35°/C77D | -1 | | -35°/C78D | -1 | | -35°/C79D | -1 | | -35°/C80D | -1 | | -35°/C81D | -1 | | -35°/C82D | -1 | | -35°/C83D | -1 | | -35°/C84D | -1 | | -35°/C85D | -1 | | -35°/C86D | -1 | | -35°/C87D | -1 | | -35°/C88D | -1 | | -35°/C89D | -1 | | -35°/C90D | -1 | | -35°/C91D | -1 | | -35°/C92D | -1 | | -35°/C93D | -1 | | -35°/C94D | -1 | | -35°/C95D | -1 | | -35°/C96D | -1 | | -35°/C97D | -1 | | -35°/C98D | -1 | | -35°/C99D | -1 | | -35°/C100D| -1 |

Enheten har ikke spenning.

Enheten kobles ikke inn.

  • Kontroller området.
  • Innskrenk eller forandre dekningsområdet ved behov.

Apparatet slår seg på när det ikke skal

- Skjult montering på en måte som ikke er egnet for pålitelig bevegelsesregistrering.

- Det var bevegelser i området som observatøren ikke så (bevegelser bak vegg, et lite objekt beveget seg i umiddelbar nærhet av lampen etc.).

  • Kontroller området.
  • Innskrenk eller forandre dekningsområdet ved behov.

GR

Περιεχόμενα

Veiledningsassistent
Drevet av Anthropic
Venter på meldingen din
Produktinformasjon

Merke : STEINEL

Modell : RS PRO DL 150 SC

Kategori : Lampe
