Tipo de produto	Lâmpada LED com deteção embutível
Marca	Steinel
Modelo	RS PRO DL 150 SC
Dimensões (diâmetro x altura)	174 mm x 73 mm
Alimentação	AC 220-240 V~, 50/60 Hz / DC 186-250 V
Potência absorvida	10,8 W
Fluxo luminoso (a 3000/4000/5700 K)	1109 / 1177 / 1137 lúmens
Temperatura de cor	3000 K (branco quente), 4000 K (branco neutro), 5700 K (branco frio) – ajustável
Índice de reprodução de cores (Ra)	82
Ângulo de deteção	360°
Alcance máximo de deteção	∅ 7 m (a 2,8 m de altura de montagem)
Temporização ajustável	5 segundos a 60 minutos
Limiar de disparo (crepuscular)	2 a 2000 lux
Índice de proteção	IP20 (parte no teto), IP54 (parte na sala)
Classe de proteção	II
Temperatura ambiente	-20 °C a +40 °C
Vida útil média (L70B50 a 25°C)	> 60 000 horas
Classe de eficiência energética da fonte de luz	E
Controlo	Aplicação STEINEL Connect via Bluetooth
Funções ajustáveis	Temporização, alcance, limiar crepuscular, balizamento, iluminação principal, configuração em rede, função vizinhos
Garantia do fabricante	5 anos
Conteúdo da embalagem	1 caixa de ligação, 3 molas de montagem, 3 bornes do detetor, ficha técnica de segurança, guia de início rápido

Perguntas frequentes - RS PRO DL 150 SC STEINEL

Qual é a altura de montagem recomendada para a deteção?

A altura de montagem recomendada é de 2,8 m. Isso permite um alcance máximo de deteção de 7 m no solo.

Como ajustar a temperatura de cor?

A temperatura de cor é ajustada através de um comutador na caixa antes da instalação: posições 3000 K (branco quente), 4000 K (branco neutro) ou 5700 K (branco frio).

Posso usar esta lâmpada no exterior?

Não, esta lâmpada foi concebida apenas para utilização no interior. O índice de proteção da parte visível é IP54, mas a parte embutida é apenas IP20.

Como conectar a lâmpada à aplicação STEINEL Connect?

Descarregue a aplicação STEINEL Connect na App Store ou Google Play. Certifique-se de que o Bluetooth do seu smartphone está ativado e siga as instruções da aplicação para emparelhar a lâmpada.

O que fazer se a lâmpada não acender?

Verifique primeiro o fusível e a alimentação elétrica. Certifique-se de que o interruptor da rede está na posição LIGADO. Verifique também a definição do limiar de disparo: se estiver muito alto, a lâmpada só acenderá na escuridão. Finalmente, controle a zona de deteção.

Posso substituir a fonte LED?

Não, a fonte de luz LED não pode ser substituída. Se estiver defeituosa, é necessário substituir todo o luminário.

Como limpar a lâmpada?

Limpe a lâmpada apenas a seco com um pano macio. Nunca utilize detergentes ou água para evitar risco de choque elétrico ou danos.

Qual é a distância mínima entre dois luminários LED?

Recomenda-se respeitar uma distância de pelo menos 50 cm entre o RS PRO DL 150 SC e outros luminários LED para evitar interferências.

Como reduzir o alcance de deteção?

O alcance é ajustado através da aplicação STEINEL Connect. Pode reduzi-lo do valor máximo (7 m) até 1 m.

A lâmpada tem garantia de quanto tempo?

A Steinel oferece uma garantia do fabricante de 5 anos a partir da data de compra. Guarde o comprovativo de compra para beneficiar dela.

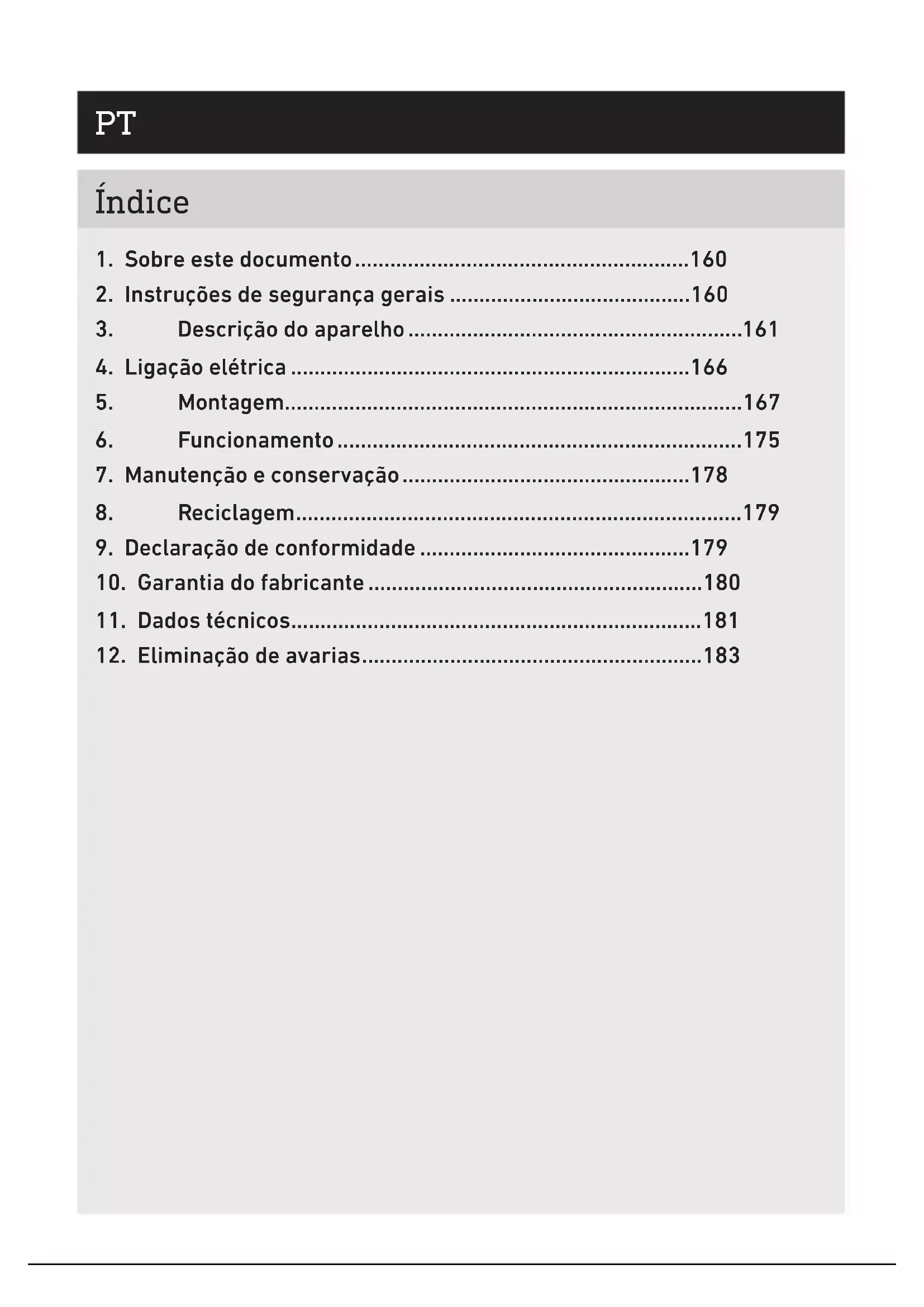

MANUAL DE UTILIZADOR RS PRO DL 150 SC STEINEL

1. Sobre este documento....160
2. Instruções de segurança gerais ....160
3. Descrição do aparelho....161
4. Ligação elétrica ....166
5. Montagem....167
6. Funcionamento....175
7. Manutenção e conservação....178
8. Reciclagem....179
9. Declaração de conformidade ....179
10. Garantia do fabricante ....180
11. Dados técnicos....181
12. Eliminação de avarias....183

1. Sobre este documento

Protegido pela lei sobre direitos de autor. Qualquer reimpressão, mesmo que apenas parcial, só é permitida com o nosso consentimento. Reservado o direito a alterações que visem o progresso técnico.

Aviso de perigo!

Aviso de perigo originado por eletricidade!

Não cobrir a armadura com material de isolamento!

2. Instruções de segurança gerais

A inobservância das instruções de utilização acarreta perigos!

Estas instruções contêm informações importantes para a utilização segura do aparelho. Potenciais perigos são identificados por indicações específicas. A inobservância destas indicações pode causar a morte ou ferimentos graves.

• Leia as instruções atentamente.
- Siga as instruções de segurança.
- Guarde as instruções num lugar acessível.
- Lidar com a corrente elétrica pode levar a situações perigosas. O contacto com peças condutoras de corrente pode resultar em choque elétrico, queimaduras ou na morte.
- Os trabalhos com tensão de rede só são permitidos se forem executados por pessoal profissional devidamente qualificado.
- É necessário respeitar as prescrições de instalação e condições de conexão em vigor nos diversos países (por ex., DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
- Utilize somente peças de reposição originais.
- O cabo ou a corda exterior e flexível desta armadura não podem ser substituídos.

• Se o cabo for danificado, a armadura terá de ser destruída.
• Cabo 60227 IEC52; 2x0,75 mm2.

3. Descrição do aparelho

Utilização prevista - DL 150/200 SC

• Armadura LED com detetor de movimento ativo.
• Montagem embutida.
• Apenas para aplicações no interior.

DL 150/200 SC Princípio de funcionamento

• O detetor de movimento AF/Radar emite ondas eletromagnéticas (5,8 GHz) e realiza a deteção com base no eco refletido pelos objetos.
• O eco dos corpos alterado pelo movimento é convertido por meio de um sistema eletrónico, ligando a armadura automaticamente.
• A detecção de movimento através de paredes finas, portas e vidros é possível.
• Permite a deteção de movimentos mínimos.
• Sem ativações erradas causados por fontes térmicas e oscilações de temperatura.
• A área de detecção do detetor pode ser limitada com precisão através da regulação do alcance via internet ou aplicação.

Nota:

A potência do detetor de alta frequência HF é de aprox. 1 mW – isto é, apenas uma milésima parte da potência emissora de um telemóvel ou de um forno micro-ondas.

Itens fornecidos

3.1

1x

• 1 caixa de conexão
• 3 molas de montagem
  -3 bornes de conexão
• 1 ficha de dados de segurança (A)
• 1 guia rápido (B)

Dimensões do produto

3.2 RS PRO DL 150 SC

Ø174 mm 73 mm

Ø138 mm

RS PRO DL 200 SC

Ø230 mm 73 mm

Ø189 mm

Vista geral do aparelho

3.3

A C B D

A... Armadura
B... Caixa de conexão
C... Molas de montagem
D... Bornes de conexão

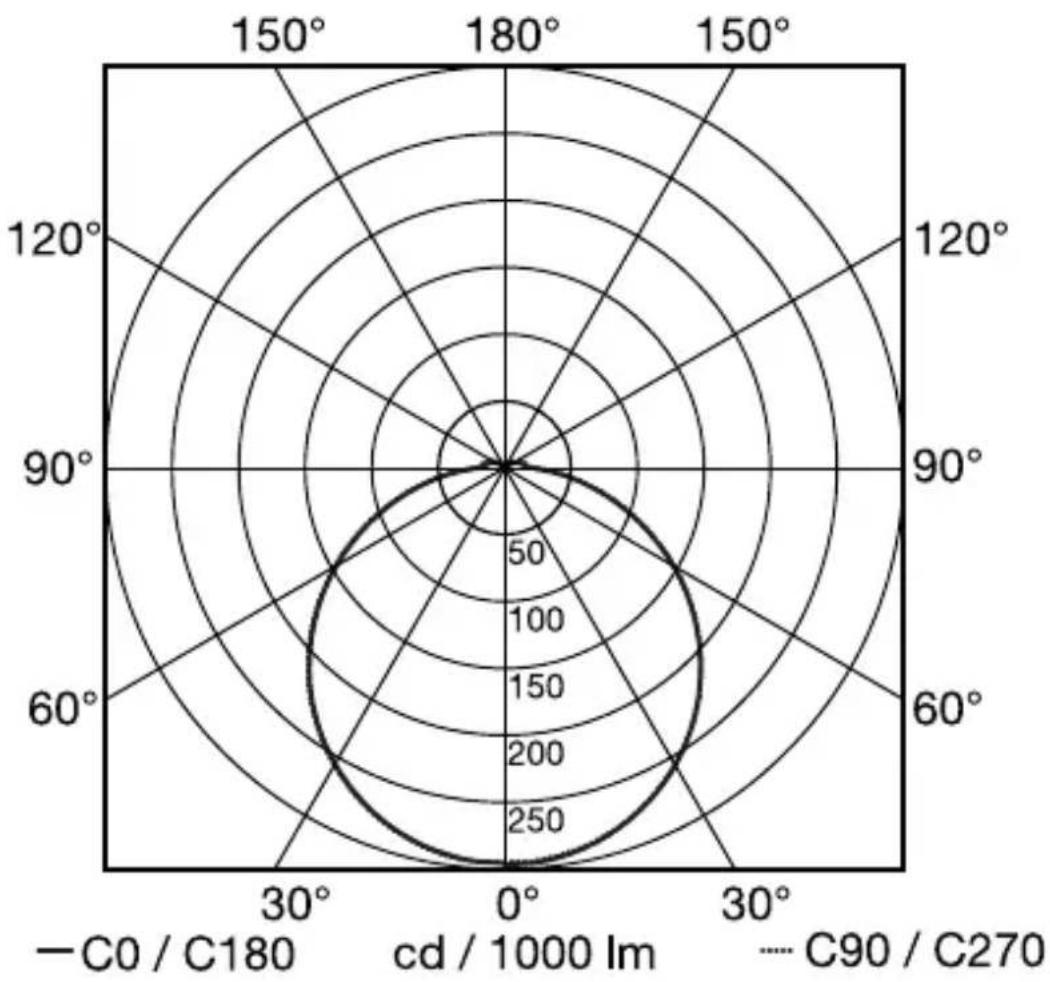

Curva de distribuição de luz

3.4

PT

4. Ligação elétrica

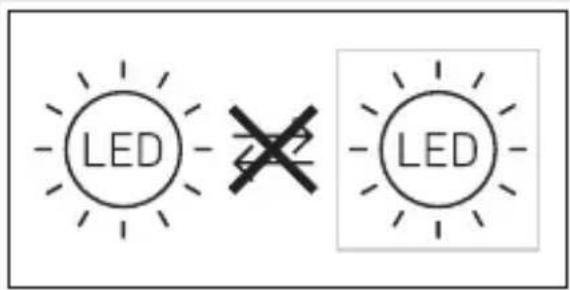

Esquema de circuitos elétricos

4.1

O cabo de alimentação elétrica é constituído por um cabo de 2 condutores:

L = fase (geralmente preto, castanho ou cinzento)

N = neutro (geralmente azul)

A armadura também pode ser ligada à rede elétrica a seguir a um interruptor de rede se ficar assegurado que o interruptor está sempre ligado.

A lâmpada desta armadura não é substituível. Caso seja necessário substituir a lâmpada (por ex. no fim da sua vida útil), terá de ser substituída toda a armadura.

LED LED

5. Montagem

Perigo de eletrocussão!

O contacto com peças condutoras de corrente pode resultar em choque elétrico, queimaduras ou na morte.

• Desligue a corrente e suspenda a alimentação de tensão.
• Verifique a ausência de tensão com um busca-polos.
• Assegure-se de que a alimentação de tensão permanece interrompida.

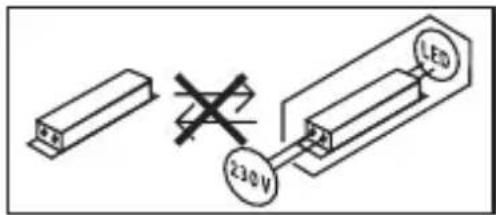

Perigo de danos materiais!

Se os cabos de ligação forem trocados, poderá ocorrer um curto-circuito.

• Identifique os cabos de ligação.
• Ligue os cabos de ligação corretamente.

Preparação da montagem

- Verifique todos os componentes para detetar eventuais danos. Se detetar qualquer dano, não coloque o produto em funcionamento.

- Procure um local de montagem adequado.

• Tenha o alcance em conta.
• Tenha a deteção de movimentos em conta.
• À prova de trepidações.

- Área de deteção livre de quaisquer obstáculos.

- Não em áreas potencialmente explosivas.

- Não em cima de superfícies facilmente inflamáveis.

- Não olhar para a fonte de luz a uma distância curta (< 30 cm).

- Posicionar a uma distância de, pelo menos, 50 cm de outras armaduras LED.

- Não cobrir a armadura com material de isolamento!

Alcance, montagem embutida

5.1

2,8 m ≤7 m

Deteção de movimento lateralmente ao sentido de aproximação - Montagem embutida

5.2

≤1 m

Deteção de movimento no sentido de aproximação - Montagem embutida

5.3

≤3,5 m

PT

Passos para montagem

5.4

!

• Certifique-se de que a alimentação de tensão está desligada.

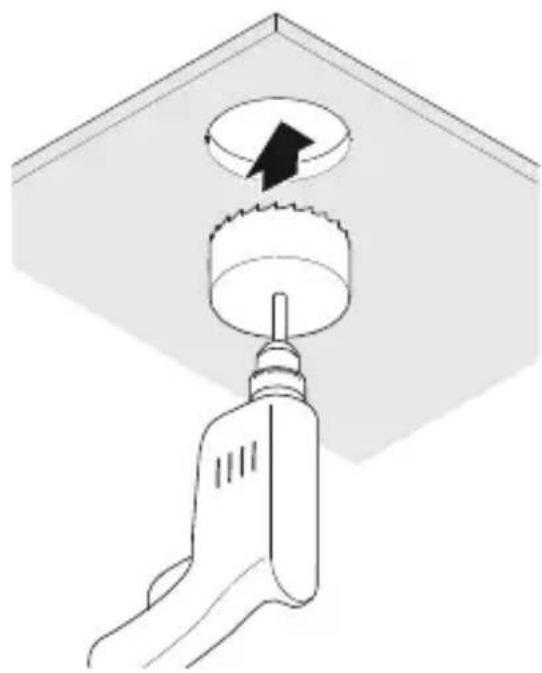

• Fazer um furo.

5.5

Spring clips usage:

- Definir quantas molas de montagem serão usadas.

Aviso: depois de montada, não é possível remover de novo a mola de montagem.

5.6

click

- Empurrar a mola de montagem para a posição correta.

5.7

3000K 4000K 5700K switchable light temperature 3,000 K - warm white 4,000 K - neutral white 5,700 K - cold white

- Movimente o interruptor para a posição com a respetiva temperatura de cor.

Dimensões para acessórios opcionais

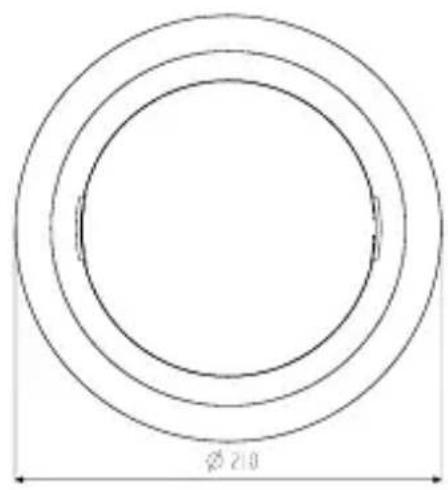

5.8 Adapter ring DL 150 SC

- Faça a ligação à rede segundo o esquema elétrico.

→ "4. Ligação elétrica"

5.10

IP20 - Lado que fica dentro do teto

IP54 - Lado que fica dentro do recinto

Não cobrir a armadura com material de isolamento!

5.12

• Ligue a fonte de alimentação elétrica

- Efetuar os ajustes através da aplicação

→ "6. Funcionamento"

6. Funcionamento

O ajuste das funções é efetuado através da Steinel Connect App.

Steinel Connect App

Para configurar a armadura com o smartphone ou o tablet, tem de descarregar a STEINEL Connect App da AppStore. É necessário ter um smartphone ou tablet compatível com Bluetooth.

Android iOS

Funções configuráveis através da Steinel Connect App:

• Ajuste do tempo.
• Ajuste do alcance.
• Regulação crepuscular.
• Função de iluminação de presença.
• Regulação do nível de intensidade da iluminação principal / iluminação de presença.
• Ajuste avançado do alcance.
• Encadeamento de grupos em rede.
• Regulação crepuscular através de teach-in.

Nota:

Tem de ser respeitada uma distância mínima de 3 m entre o router WiFi e os Access Points, para evitar falhas de funcionamento.

Configurações de fábrica (estado de entrega)

Alcance:

máx.

Ajuste do tempo da iluminação principal: 10 s.

Ajuste do tempo da iluminação de presença: 1 min.

Regulação

crepuscular:

Nível de regulação da intensidade da iluminação de presença: 50%

2.000

Inicialização/interrupção da alimentação de tensão

Ao interromper a alimentação da tensão de rede, as configurações, assim como o estado operacional atual da armadura LED são memorizados.

Assim que a alimentação da tensão de rede estiver reestabelecida, estes serão recuperados.

Ajuste do alcance (sensibilidade)

O termo alcance descreve o diâmetro mais ou menos circular, no chão, que resulta como área de deteção ao montar a armadura a uma altura de aproximadamente 2,8 m.

O tempo desejado para luz ligada pode ser ajustado continuamente entre aprox. 5 segundos e, no máx., 60 minutos. Cada movimento detetado acenderá a armadura de novo.

Nota:

Sempre que se desliga o aparelho, não é possível nova deteção de movimento durante aprox. 1 segundo. Passado esse tempo, o aparelho volta a poder acender a iluminação ao detetar movimento.

Ao realizar o ajuste da área de detecção e o teste de funcionamento, recomendamos ajustar o tempo mais curto.

Regulação crepuscular

A luminosidade de resposta (crepúsculo) pode ser ajustada progressivamente de aprox. 2 a 2000 lux.

✿ = Modo diurno (independentemente da luminosidade)
= Modo crepuscular (aprox. 2 lux)

Para regular a área de deteção e para o teste de funcionamento à luz natural, o potenciómetro tem de estar em

Iluminação de presença

A intensidade da iluminação de presença pode ser ajustada entre 1% e 50%. A duração da iluminação básica pode ser ajustada progressivamente entre 10 minutos e 30 minutos ou para a noite inteira.

Luz principal

A intensidade da iluminação principal pode ser ajustada entre 50% e 100%.

Agrupamento

É possível utilizar o aparelho como armadura individual ou interligar várias armaduras em grupos, usando a comunicação radioelétrica.

Todas as armaduras atribuídas a um determinado grupo reagem com base nos parâmetros de grupo definidos na Steinel Connect App.

O alcance pode ser regulado diferenciadamente para cada um dos elementos do grupo.

Fade Time

A função Fade Time permite configurar a curva de regulação da intensidade ao ligar e desligar (1 s - 3 s).

Função de ativação adjacente

Usando a Steinel Connect App, é possível ativar ou desativar a função de ativação adjacente.

A função permite definir grupos adjacentes ao grupo de iluminação ativo. O grupo reage a sinais de ligação do grupo adjacente atribuído e muda para a iluminação principal ou para a iluminação de presença, consoante as configurações.

7. Manutenção e conservação

O aparelho não requer qualquer tipo de manutenção.

Perigo de eletrocussão!

O contacto de água com peças condutoras de corrente pode resultar em choque elétrico, queimaduras ou na morte.

- Limpe o aparelho apenas se estiver seco.

Perigo de danos materiais!

A utilização dos detergentes errados pode danificar o aparelho.

- Limpe o aparelho com um pano ligeiramente humedecido sem detergente.

Importante: o aparelho não é substituível.

2A 230V LED

8. Reciclagem

Equipamentos elétricos, acessórios e embalagens têm de ser entregues num posto de revalorização ecológica.

Nunca deite equipamentos elétricos para o lixo doméstico!

Apenas para estados membros da U.E.:

Segundo a diretiva europeia relativa aos resíduos de equipamentos elétricos e eletrónicos, e a respetiva transposição para o direito nacional, todos os equipamentos elétricos e eletrónicos em fim de vida útil devem ser recolhidos separadamente e entregues nos pontos de recolha previstos para fins de revalorização ecológica.

9. Declaração de conformidade

Pela presente, a STEINEL GmbH declara que o sistema radioelétrico RS PRO DL 150 SC e RS PRO DL 200 SC cumprem os requisitos da Diretiva do Conselho 2014/53/UE. O texto completo da Declaração de Conformidade UE encontra-se na internet, no seguinte endereço: www.steinel.de

10. Garantia do fabricante

Garantia do fabricante STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Alemanha.

Enquanto comprador, tem direito a uma garantia quer seja legal ou por defeitos de fabrico junto do vendedor. A nossa declaração de garantia não tem qualquer efeito substitutivo nem limitador sobre estes direitos. Nós concedemos-lhe 5 anos de garantia sobre o perfeito estado e o correto funcionamento do seu produto da série STEINEL Professional. Garantimos-lhe que o produto não apresenta quaisquer defeitos de material, fabrico e construção. Garantimos as perfeitas condições de funciona-mento de todos os componentes eletrónicos e cabos, bem como a ausência de defeitos em todos os materiais utilizados e respetivos acabamentos.

Reclamação:

se pretender fazer uma reclamação, ao abrigo da garantia, envie por favor, o seu produto completo com os respetivos portes pagos e acom-panhado pelo original da fatura de compra, que deverá conter obrigatoriamente a data da compra e a designação inequívoca do produto, ao seu revendedor ou diretamente a nós: F. Fonseca, S.A. - Rua João Francisco do Casal 87-89, 3800-266 Aveiro. Por isso, recomendamos que guarde a sua fatura de compra num local seguro até o prazo de garantia expirar.

A F. Fonseca, S.A. não assumirá qualquer responsabilidade pelos ustos e riscos de transporte na devolução de um produto. Para obter informações sobre como reclamar o seu direito a uma intervenção ao abrigo da garantia, visite o nosso site em www.ffonseca.com

Se necessitar de uma intervenção ao abrigo da garantia ou se tiver qualquer dúvida em relação ao seu produto, contacte-nos através da nossa linha de assistência: [phone].

11. Dadostécnicos

- Dimensões (∅ × D): RS PRO DL 150 SC: ∅174 × 73 mm

RS PRO DL 200 SC: ∅230 x 73 mm

- Ligação à rede: AC: 220 - 240 V\~, 50/60 Hz

DC: 186 - 250 VDC

- Potência ( P_on ):

RS PRO DL 150 SC (3000/4000/5700 K): 10,8 W

RS PRO DL 200 SC (3000/4000/5700 K): 17,3 W

- Fator de potência: RS PRO DL 150 SC: 0,93

- Fator declarado para a iluminação de emergência EOFI: 0,9

- Corrente de entrada: RS PRO DL 150 SC: 50 mA

- Índice de reprodução de cores: R_a = 82

- Tempo de vida efetivo médio L70B50 a 25 °C: > 60 000 h

- Consistência de cor SDCM: Valor inicial: 3

- Distribuição da intensidade de iluminação:

- Ângulo de detecção: 360°

- Potência emissora aprox.: 1 mW

- Alcance: tangencial ∅ 7 m

- Ajuste do tempo: 5 s - 60 min

• Regulação crepuscular: 2 - 2000 lux
• Grau de proteção (IP): IP20
• Grau de proteção (IP) Lado que fica dentro do recinto: IP54
• Classe de proteção: II
• Temperatura ambiente: -20 a +40 °C
• Classe de eficiência energética: Este produto contém uma fonte de luz da classe de eficiência energética "E"

12. Eliminação de avarias

Aparelho sem tensão.

- O fusível não está ligado ou está com defeito.

• Ligue o fusível.
• Substitua o fusível defeituoso.

- Linha interrompida.

- Verifique a linha com um busca-polos.

- Curto-circuito no cabo de alimentação elétrica.

- Verificar as ligações.

- Interruptor de rede eventualmente existente está desligado

• Ligue o interruptor de rede.

O aparelho não se liga.

- Foi escolhida a regulação crepuscular errada.

- Reajuste a regulação crepuscular.

- Interruptor de rede DESLIGADO.

• Ligue o interruptor de rede.

- O fusível não está ligado ou está com defeito.

• Ligue o fusível.
• Substitua o fusível defeituoso.

- Os movimentos rápidos são suprimidos para minimizar as falhas de deteção ou a área de deteção definida é demasiado pequena ou está incorreta.

- Controle a área de deteção e ajuste.

- A fonte de luz não pode ser substituída. Substitua o aparelho no seu todo.

O aparelho não se desliga.

- Movimento constante na área de detecção.

• Controle a área.
• Se for necessário, restrinja ou modifique a área de detecção.

O aparelho liga-se inadvertidamente.

- A montagem embutida é um tipo de montagem que não é apropriado para assegurar uma deteção de movimento fiável.

- Realizar corretamente a montagem embutida.

- Ocorreu um movimento, mas o observador não reparou (movimento por trás da parede, movimento de um objeto pequeno nas imediações diretas da armadura, etc.)

• Controle a área.
• Se for necessário, restrinja ou modifique a área de deteção.

SE

Innehåll
