RS PRO DL 150 SC - 灯 STEINEL - 免费用户手册
免费查找设备手册 RS PRO DL 150 SC STEINEL PDF格式.
| 产品类型 | 嵌入式LED感应灯 |
| 品牌 | Steinel |
| 型号 | RS PRO DL 150 SC |
| 尺寸（直径 x 高度） | 174 毫米 x 73 毫米 |
| 电源 | AC 220-240 V~, 50/60 Hz / DC 186-250 V |
| 功耗 | 10.8 W |
| 光通量（3000/4000/5700 K时） | 1109 / 1177 / 1137 流明 |
| 色温 | 3000 K（暖白），4000 K（中性白），5700 K（冷白）– 可调节 |
| 显色指数（Ra） | 82 |
| 探测角度 | 360° |
| 最大探测距离 | ∅ 7 米（安装高度2.8米时） |
| 可调延时 | 5 秒至 60 分钟 |
| 触发阈值（黄昏） | 2 至 2000 勒克斯 |
| 防护等级 | IP20（天花板内部分），IP54（室内部分） |
| 防护类别 | II |
| 环境温度 | -20 °C 至 +40 °C |
| 平均寿命（L70B50 在 25°C 时） | > 60,000 小时 |
| 光源能效等级 | E |
| 控制 | 通过蓝牙的 STEINEL Connect 应用程序 |
| 可调功能 | 延时、距离、黄昏阈值、标志灯、主灯、联网、邻居功能 |
| 制造商保修 | 5 年 |
| 包装内容 | 1 个接线盒，3 个安装弹簧，3 个探测器端子，安全数据表，快速入门指南 |
常见问题 - RS PRO DL 150 SC STEINEL
用户关于以下问题的提问 RS PRO DL 150 SC STEINEL
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 灯 免费PDF格式！查找您的手册 RS PRO DL 150 SC - STEINEL 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 RS PRO DL 150 SC 品牌 STEINEL.
用户手册 RS PRO DL 150 SC STEINEL
- 关于本文档.... 613
- 一般安全提示....613
- 设备说明.... 614
- 电气连接....619
- 安装 620
- 功能 628
- 维护和保养 631
- 废弃物处理 632
- 一致性声明 …… 632
- 制造商担保....633
- 技术参数....634
- 故障排除 636

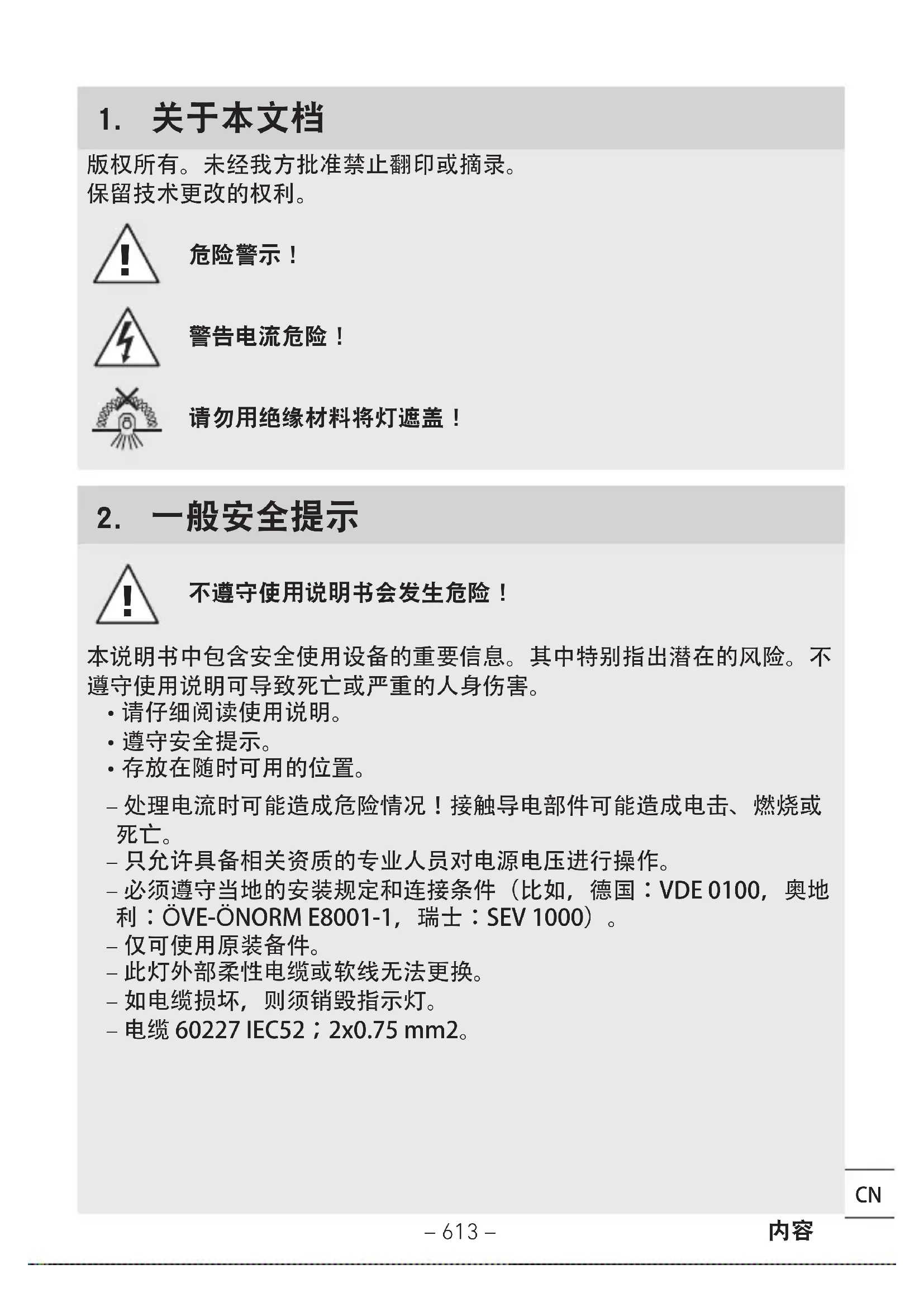

1. 关于本文档
版权所有。未经我方批准禁止翻印或摘录。
保留技术更改的权利。
危险警示！
警告电流危险！
请勿用绝缘材料将灯遮盖！
2. 一般安全提示
不遵守使用说明书会发生危险！
本说明书中包含安全使用设备的重要信息。其中特别指出潜在的风险。不遵守使用说明可导致死亡或严重的人身伤害。
- 请仔细阅读使用说明。
- 遵守安全提示。
-
存放在随时可用的位置。
-
处理电流时可能造成危险情况！接触导电部件可能造成电击、燃烧或死亡。
- 只允许具备相关资质的专业人员对电源电压进行操作。
- 必须遵守当地的安装规定和连接条件（比如，德国：VDE 0100，奥地利：ÖVE-ÖNORM E8001-1，瑞士：SEV 1000）。
- 仅可使用原装备件。
- 此灯外部柔性电缆或软线无法更换。
- 如电缆损坏，则须销毁指示灯。
- 电缆 60227 IEC52；2x0.75 mm2。
3. 设备说明
预期用途 - DL 150/200 SC
- 配备主动式动作探测器的传感器 LED 灯。
- 暗装。
- 仅可内部使用。
DL 150/200 SC 功能原理
- 高频/雷达动作探测器发射高频电磁波 (5.8 Ghz)，并探测被物体反射回来的回波。
- 随物体动作而变化的回波被转换成电子信号，接着自动开启灯。
- 也可以探测到较薄墙壁、门和玻璃后面的动作。
- 即使是最微小的动作，也能够探测到。
- 热源和温度波动不会致使错误切换。
- 传感器的探测范围可通过网页版操作界面和应用程序的作用距离设置精准设定。
提示：
HF 的高频感应器高频功率约为 1 mW - 仅相当于手机或微波炉发射功率的千分之一。

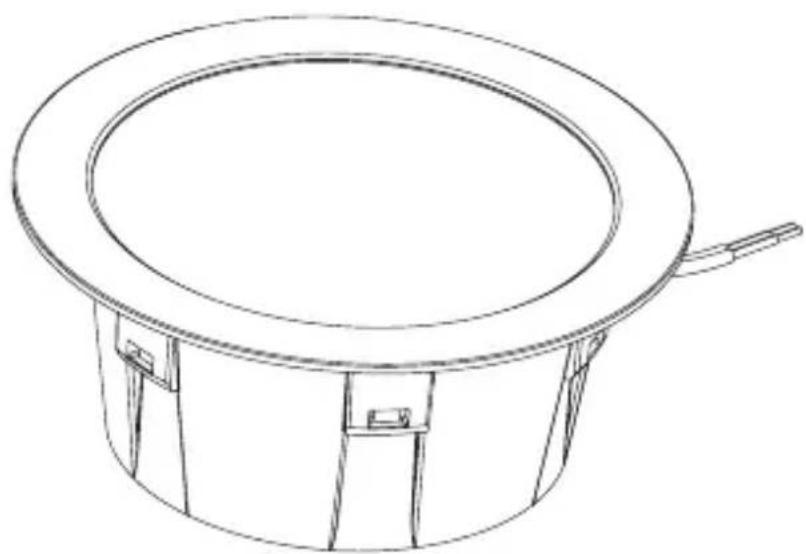

包装清单
3.1
1x
-1 盏 LED 灯
- 1 个接线盒
- 3 个安装弹簧
- 3 个接线夹
- 1 份安全数据单 (A)
- 1 份快速启动指南 (B)
产品尺寸
3.2 RS PRO DL 150 SC


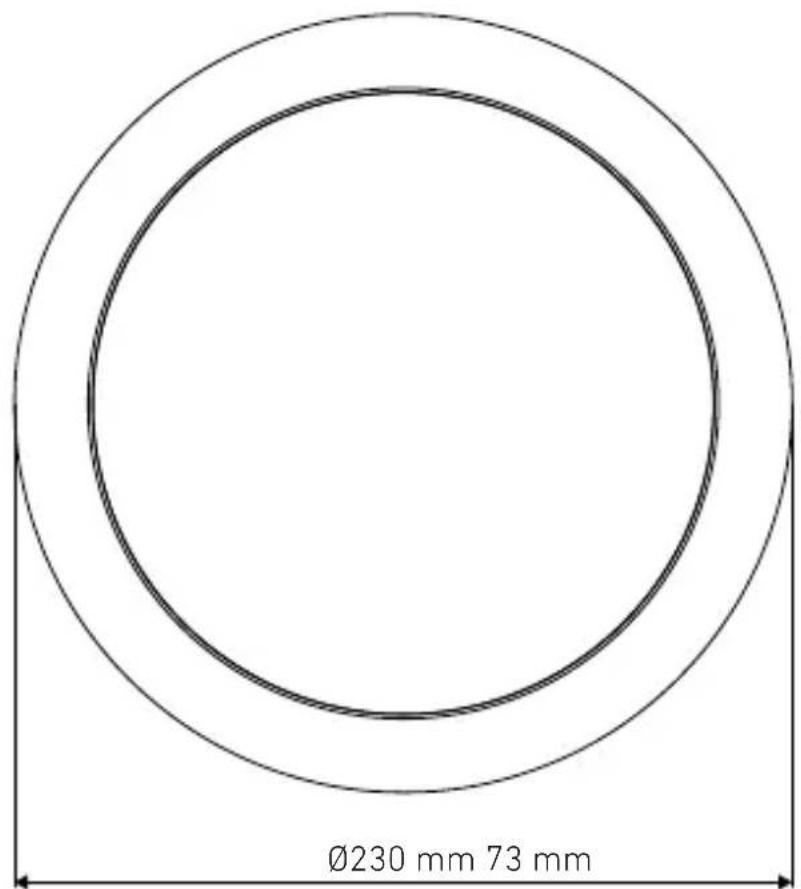

Ø138 mmRS PRO DL 200 SC


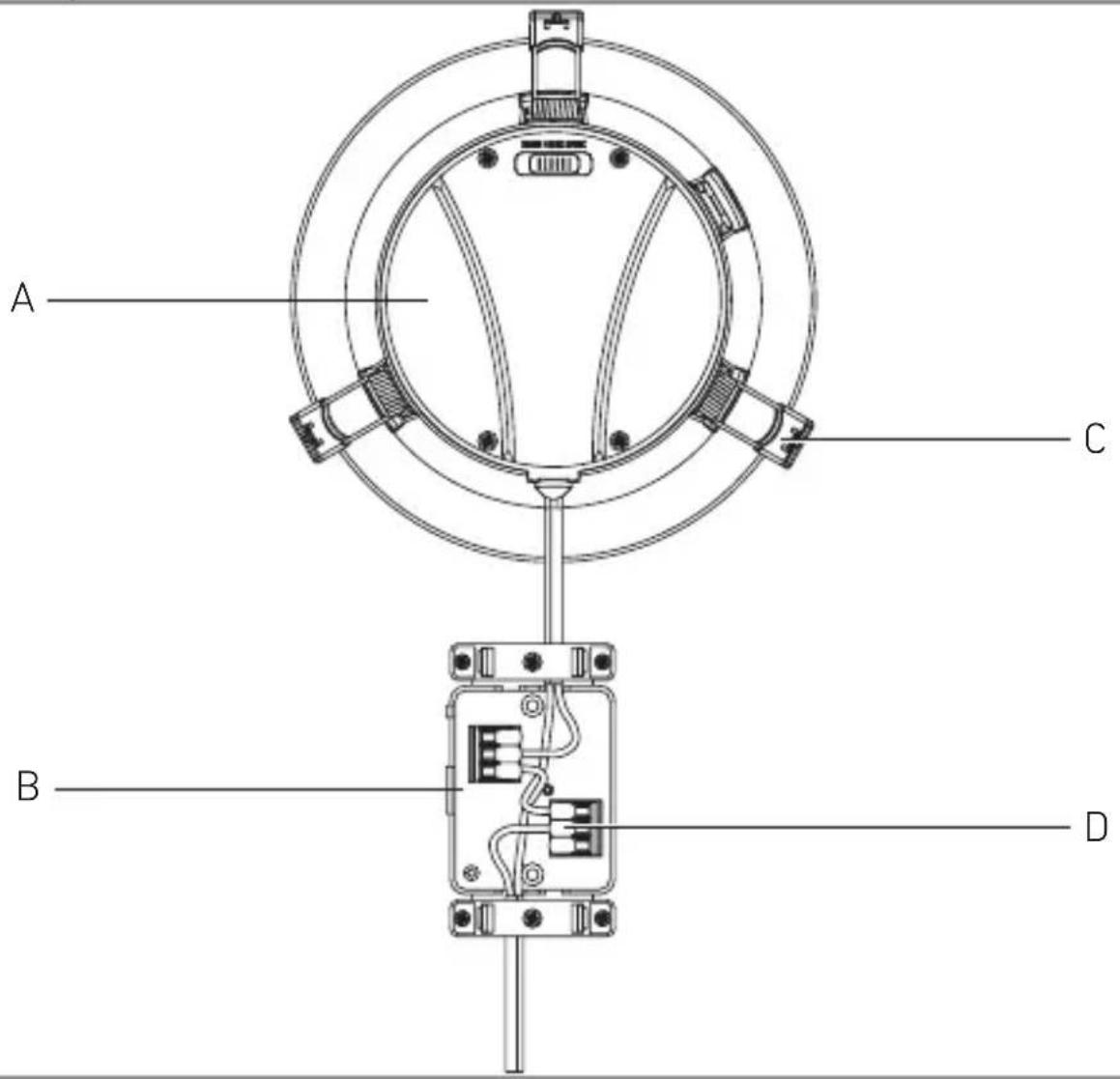

Ø189 mm设备概览
3.3
B... 接线盒
C... 安装弹簧
D... 接线夹
光分配曲线
3.4
radar
| Angle | Value | |-------|-------| | 0° | 250 | | 30° | 200 | | 60° | 150 | | 90° | 100 | | 120° | 50 | | 150° | 25 |4. 电气连接
电路图
4.1
该灯具还可以在连接一个电源开关后接入电网，前提是该电源开关一直处于接通状态。

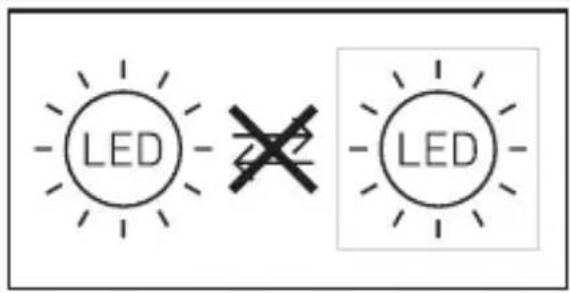

此灯灯泡无法更换。如此灯需要更换（如在其使用寿命结束时），更换整个灯。
触电危险！
接触带电部件可能导致触电、烧伤或死亡
- 切断电流并断开电源。
- 用试电笔检查是否存在电压。
- 确保电源保持中断状态。
存在财产损失风险！
混淆连接导线可能导致短路。
- 辨别连接导线。
- 正确连接接口导线。
安装准备
· 检查所有构件是否受损。损坏时禁止使用产品。
· 选择合适的安装地点。
- 考虑检测范围。
- 考虑移动检测。
- 无振动，平稳。
- 检测区域应没有障碍物。
- 避免存在爆炸危险的区域。
- 避免放在易燃的表面上。
- 切勿近距离 (< 30 cm) 直视光源。
- 请放置在距其他 LED 灯至少 50 cm 处。
- 请勿用绝缘材料将灯遮盖！

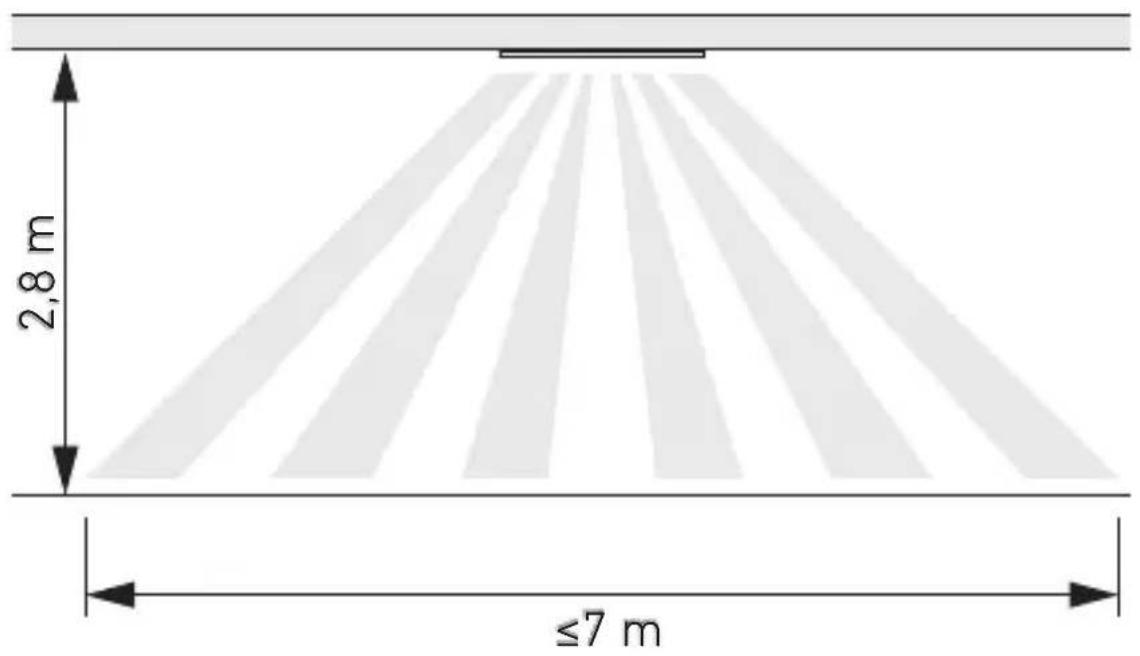

有效距离，暗装
5.1


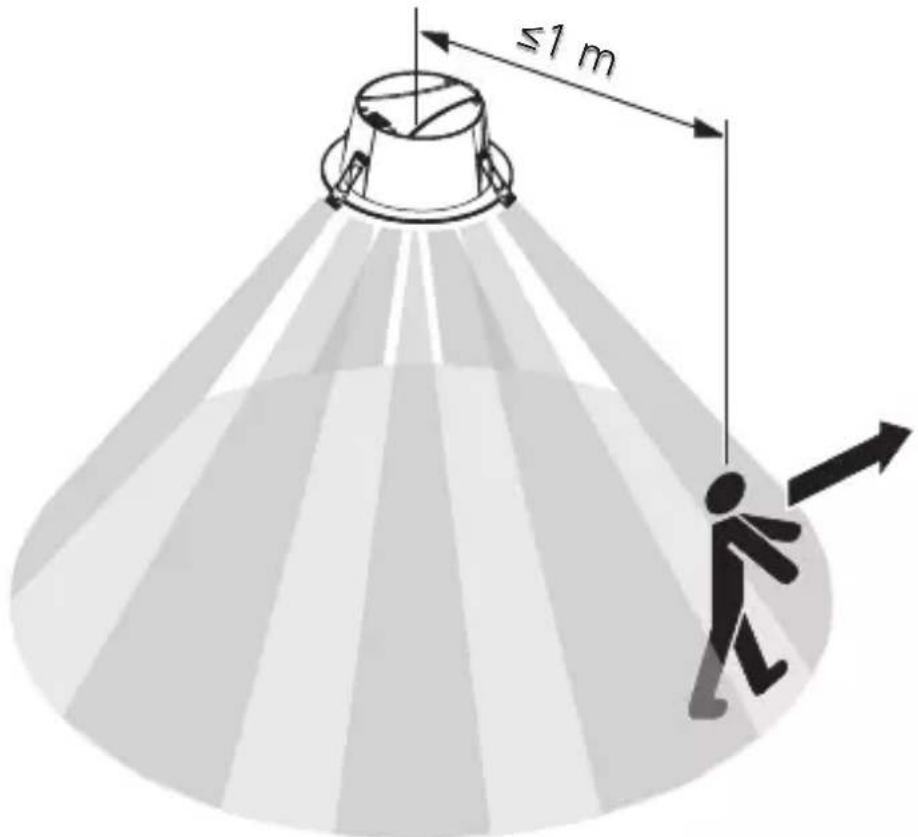

2,8 m ≤7 m平行于行走方向的 运动检测 - 暗装
5.2


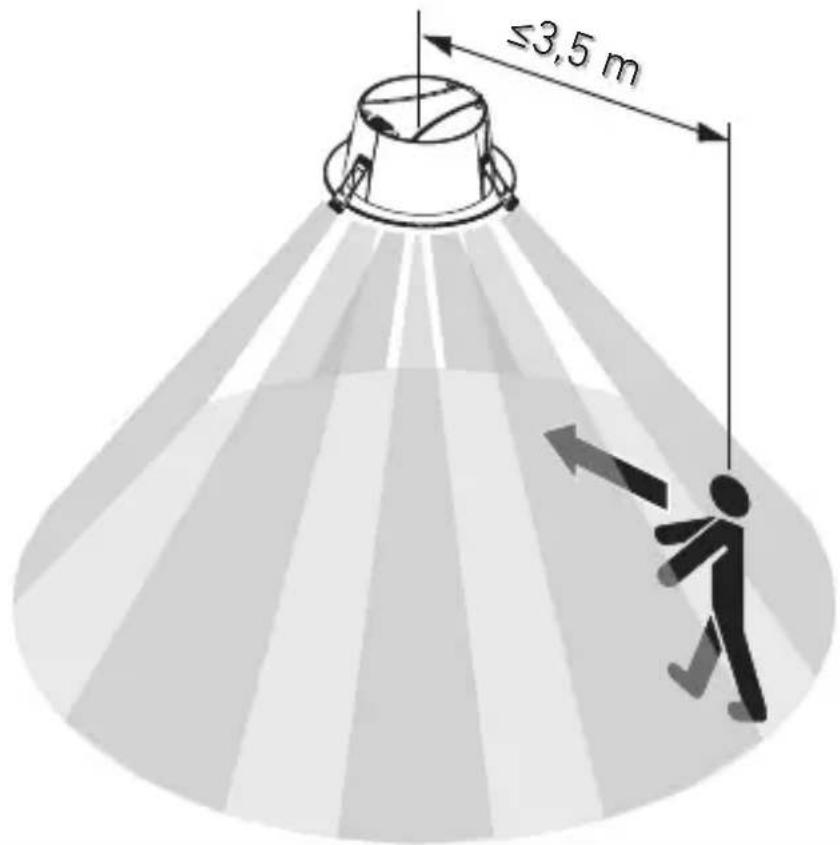

≤1 m行走方向的 运动检测 - 暗装
5.3
5.4
通过 Steinel Connect App 设置这些功能。
Steinel Connect 应用程序
智能手机和平板电脑必须从 AppStore 下载 STEINEL Connect App 才能对灯具进行配置。
需要一个具备蓝牙功能的智能手机或平板电脑。
Android
iOS
通过 Steinel Connect App 可以设置的功能：
- 时间设置。
- 有效距离设置。
- 亮度设置。
- 底灯功能。
- 可调节主灯 / 底灯等级。
- 扩大作用距离设置。
- 分组联网。
- 通过示教进行亮度设置。
提示：
必须至少与无线局域网路由器和接入点保持 3 米的距离，以免功能失灵。
出厂设置（交货状态）
有效距离： 最大
主灯时间设置：10秒钟
底灯时间设置：1 分钟。
亮度设置: 2,000 Lux
底灯微光等级：50%
启动/断电
断电时，将保存LED灯具的设置和当前运行状态。一旦重新通电，就会恢复断电之前的状态。
有效距离设置（灵敏度）
有效距离是指地面上近似圆形的直径，当灯具安装在 2.8 ~m 的高度作为检测范围时产生的直径。
- 设置到最大值 = 最大作用范围 (3.5 m)
- 设置到最小值 = 最小作用范围 (1 m)
时间设置
可在近5秒起至最大60分钟的范围内对时间（关闭延迟）进行无极设置。检测到的每个动作都会再次打开指示灯。
提示：
每次关闭设备后，在大约 1 秒的时间内无法进行运动检测。之后，该设备才能在探测到动作时重新开灯。
在调整检测区域和进行功能测试的时候，建议设置成最短时间。
亮度设置
响应亮度（暮光）可在大约 2-2000 Lux 范围内无级调节。2 至 2000 Lux 不等。
※ = 日间运行模式（与亮度无关）
℃ = 暮光模式（约 2 Lux）
设置感应范围以及在日光下进行功能测试时调节器须处于※。
底灯
底灯的亮度可在 1% 和 50% 之间无级调节。
夜灯的照明时长可在10分钟和30分钟之间或者整夜无级调节。
主灯
主灯的亮度可在 50% 和 100% 之间无级调节。
分组
该设备既可用作单个灯具，也可以通过无线通信技术将多盏灯具按组联接起来。
分配给某一组的所有灯具都根据 Steinel Connect App 中设置的分组参数运行。
可针对所有组成员定制调节有效距离。
Fade Time
使用 Fade Time 功能可以设置接通和关闭时的调光曲线（1 - 3 秒）。
相邻功能
通过 Steinel Connect App 可以激活或停用这个相邻功能。
由此，将相邻组分配到激活的照明组。此组按照所分配相邻组的接通信号相应地切换到所设置的主光或基本光。
7. 维护和保养
设备免维护。
触电危险！
如果水与带电零部件发生接触可导致电击、烧伤或死亡。
- 仅在干燥状态下清洁设备。
存在财产损失风险！
错误的清洁剂可能造成设备损坏。
- 用略微湿润的抹布清洁设备，不要使用清洁剂。

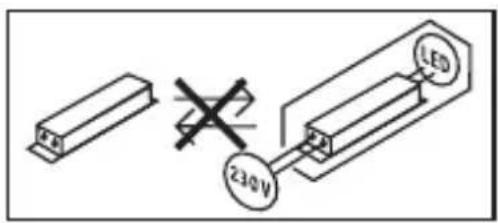

重要信息：操作设备无法更换。
必须将电器、配件和包装采用可回收的环保方式处理。
不得将电子设备投入生活垃圾！
仅针对欧盟国家：
根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则，必须将无法再使用的电子设备分开收集在一起并根据环保要求寻求再次利用。
9. 一致性声明
STEINEL GmbH 特此声明，RS PRO DL 150 SC 和 RS PRO DL 200 SC 的无线电设备类型符合指令 2014/53/EU。
有关欧盟一致性声明的完整文本请参阅以下网址：www.steinel.de
10. 制造商担保
DE-33442 Herzebrock-Clarholz, 德国
作为购买方相对销售商具有法定的免费修换权和保修权. 如果您所在国家具有相关法律规定，该权利不受我们质保声明而缩短或任何限制。我们为施特朗专业传感器产品的完好性能和正常功能提供5年质保。我们保证此产品不含材料、生产和结构方面的缺陷. 我们保证所有电子部件和电缆的功能可靠性以及所使用的材料及其表面无任何缺陷。
质保索赔:
如需提出产品索赔, 则请您将完整的原始购买凭证 (必须包含购买日期和产品名称的说明) 自费邮寄给您的经销商或直接邮寄给我们: Rm. 25A Huadu Mansion, No. 828-838 Zhangyang Road, 200122 Shanghai, PR China。
为此，建议您妥善保存购买凭证，直至质保期到期。施特朗对寄回过程中的运输费用和风险不承担任何责任。质保索赔的相关信息请参见我们网站的主页 www.steinel.cn 如果您对质保或产品有任何疑问，敬请垂询：服务热线 +86 21 5820 4486。
11. 技术参数
- 尺寸 ( × D) : RS PRO DL 150 SC : 174 × 73 ~mm RS PRO DL 200 SC : 230 × 73 ~mm
- 电源连接： AC: 220 - 240 V\~, 50/60 Hz DC: 186 - 250 VDC
- 功率消耗 (P_on) : RS PRO DL 150 SC (3000/4000/5700 K) : 10.8 W RS PRO DL 200 SC (3000/4000/5700 K) : 17.3 W
- 功率系数： RS PRO DL 150 SC : 0.93 RS PRO DL 200 SC : 0.96
- 应急灯 EOFI 的申报要素: 0,9
- 输入电流： RS PRO DL 150 SC : 50 mA RS PRO DL 200 SC : 76 mA
- 待机（网络） (P_net) ： 0.46W
- 传感器待机 (P_sb) ： 0.46W
- 光通量（360°）： RS PRO DL 150 SC (3000/4000/5700 K) : 1109/1177/1137 lm RS PRO DL 200 SC (3000/4000/5700 K) : 1996/2170/2088 lm
- 效率: RS PRO DL 150 SC (3000/4000/5700 K) : 102.7/109.0/105.3 lm/W RS PRO DL 200 SC (3000/4000/5700 K) : 115.4/125.4/120.7 lm/W
- 色温：3000/4000/5700 K (可调节) - 显色指数： R_a=82
- 平均额定使用寿命 25°C 温度下的 L70B50 : >60 000 h - SDCM 的颜色一致性 : 初始值 : 3
- 光强分布：
radar
| Angle | Value | |---|---| | 0° | 100 | | 45° | 120 | | 90° | 80 | | 135° | 100 | | 180° | 120 | | 225° | 80 | | 270° | 100 | | 315° | 120 | | 360° | 100 |- 感应角度： 360^ - 发射功率约： 1mW
- 有效距离: 最大。∅7m - 时间设置: 5 s - 60 min
- 亮度设置：2 - 2000 Lux
- 保护形式 (IP): IP20
- 保护形式 (IP) 房间内部的一侧： IP54
- 保护等级： II
- 环境温度： -20 到 +40°C
- 能效等级：该产品包含
能效等级为 “E” 的光源
12. 故障排除
设备上无电压。
- 保险装置未接通或已损坏。
- 打开保险装置。
- 更换损坏的保险装置。
- 线路中断。
- 使用试电笔检查电线。
- 电源线路短路。
- 检查接头。
- 电源开关可能已关闭
- 打开电源开关。
设备无法开启。
- 暮光设置选择错误。
- 重新设定暮光设置。
- 电源开关关闭。
- 设定电源开关。
- 保险装置未接通或已损坏。
- 打开保险装置。
- 更换损坏的保险装置。
- 为最大限度地减少故障，禁止快速动作，或是检测区域过小或不正确。
- 检查感应范围并校准。
- 光源故障。
- 光源无法切换。彻底更换设备。
设备无法关闭。
- 感应范围内出现持续移动。
· 检查范围
- 必要时限制或更改感应范围。
意外接通设备。
- 以不适合于可靠动作检测的方式暗装。
- 正确执行暗装。
- 虽然发生了动作，但是监视器无法识别（墙后面的动作，灯泡附近的小物体动作等等）。
· 检查范围
- 必要时限制或更改感应范围。
