RS PRO DL 150 SC - Lamppu STEINEL - Ilmainen käyttöohje ja opas

Tuotetyyppi	Upotettava LED-tunnistinlamppu
Merkki	Steinel
Malli	RS PRO DL 150 SC
Mitat (halkaisija x korkeus)	174 mm x 73 mm
Virtalähde	AC 220-240 V~, 50/60 Hz / DC 186-250 V
Tehonkulutus	10,8 W
Valovirta (3000/4000/5700 K)	1109 / 1177 / 1137 lumenia
Värilämpötila	3000 K (lämmin valkoinen), 4000 K (neutraali valkoinen), 5700 K (kylmä valkoinen) – säädettävä
Värintoistoindeksi (Ra)	82
Havainnointikulma	360°
Maksimi havainnointietäisyys	∅ 7 m (asennuskorkeudella 2,8 m)
Säädettävä aikaviive	5 sekuntia 60 minuuttiin
Hämäräkynnys	2 - 2000 luksia
Suojausluokka	IP20 (kattopuoli), IP54 (huonepuoli)
Suojaluokka	II
Ympäristön lämpötila	-20 °C - +40 °C
Keskimääräinen käyttöikä (L70B50 25°C:ssa)	> 60 000 tuntia
Valonlähteen energiatehokkuusluokka	E
Ohjaus	STEINEL Connect -sovellus Bluetoothin kautta
Säädettävät toiminnot	Aikaviive, etäisyys, hämäräkynnys, valaisu, päävalo, verkottuminen, naapuritoiminto
Valmistajan takuu	5 vuotta
Toimituksen sisältö	1 liitäntärasia, 3 asennusjousta, 3 tunnistinliitintä, turvallisuustietolomake, pikaopas

Usein kysytyt kysymykset - RS PRO DL 150 SC STEINEL

Mikä on suositeltu asennuskorkeus havaitsemista varten?

Suositeltu asennuskorkeus on 2,8 m. Tämä mahdollistaa enintään 7 m havainnointietäisyyden lattiatasolla.

Kuinka värilämpötila säädetään?

Värilämpötila säädetään kotelossa olevasta kytkimestä ennen asennusta: asennot 3000 K (lämmin valkoinen), 4000 K (neutraali valkoinen) tai 5700 K (kylmä valkoinen).

Voinko käyttää tätä lamppua ulkona?

Ei, tämä lamppu on tarkoitettu vain sisäkäyttöön. Näkyvän osan suojausluokka on IP54, mutta upotettu osa on vain IP20.

Kuinka lamppu yhdistetään STEINEL Connect -sovellukseen?

Lataa STEINEL Connect -sovellus App Storesta tai Google Playsta. Varmista, että älypuhelimesi Bluetooth on päällä, ja seuraa sovelluksen ohjeita lampun yhdistämiseksi.

Mitä tehdä, jos lamppu ei syty?

Tarkista ensin sulake ja virtalähde. Varmista, että verkkokytkin on PÄÄLLÄ. Tarkista myös hämäräkynnyksen asetus: jos se on liian korkea, lamppu syttyy vain pimeässä. Tarkista lopuksi havainnointialue.

Voinko vaihtaa LED-valonlähteen?

Ei, LED-valonlähdettä ei voi vaihtaa. Jos se on viallinen, koko valaisin on vaihdettava.

Kuinka lamppu puhdistetaan?

Puhdista lamppu vain kuivana pehmeällä liinalla. Älä koskaan käytä pesuaineita tai vettä sähköiskun tai vaurioitumisen välttämiseksi.

Mikä on vähimmäisetäisyys kahden LED-valaisimen välillä?

On suositeltavaa pitää vähintään 50 cm etäisyys RS PRO DL 150 SC:n ja muiden LED-valaisimien välillä häiriöiden välttämiseksi.

Kuinka havainnointietäisyyttä pienennetään?

Etäisyys säädetään STEINEL Connect -sovelluksella. Voit pienentää sen maksimiarvosta (7 m) aina 1 m asti.

Kuinka pitkä takuu lampulla on?

Steinel antaa 5 vuoden valmistajan takuun ostopäivästä alkaen. Säilytä ostotodistus takuun saamiseksi.

KÄYTTÖOHJE RS PRO DL 150 SC STEINEL

1. Tämä asiakirja 236
2. Yleiset turvaohjeet 236
3. Laitteen kuvaus ....237
4. Sähköliitäntä....242
5. Asennus....243
6. Toiminta....251
7. Huolto ja hoito....254
8. Hävittäminen....255
9. Vaatimustenmukaisuusvakuutus....255
10. Valmistajan takuu....256
11. Tekniset tiedot ....257
12. Viankorjaus 259

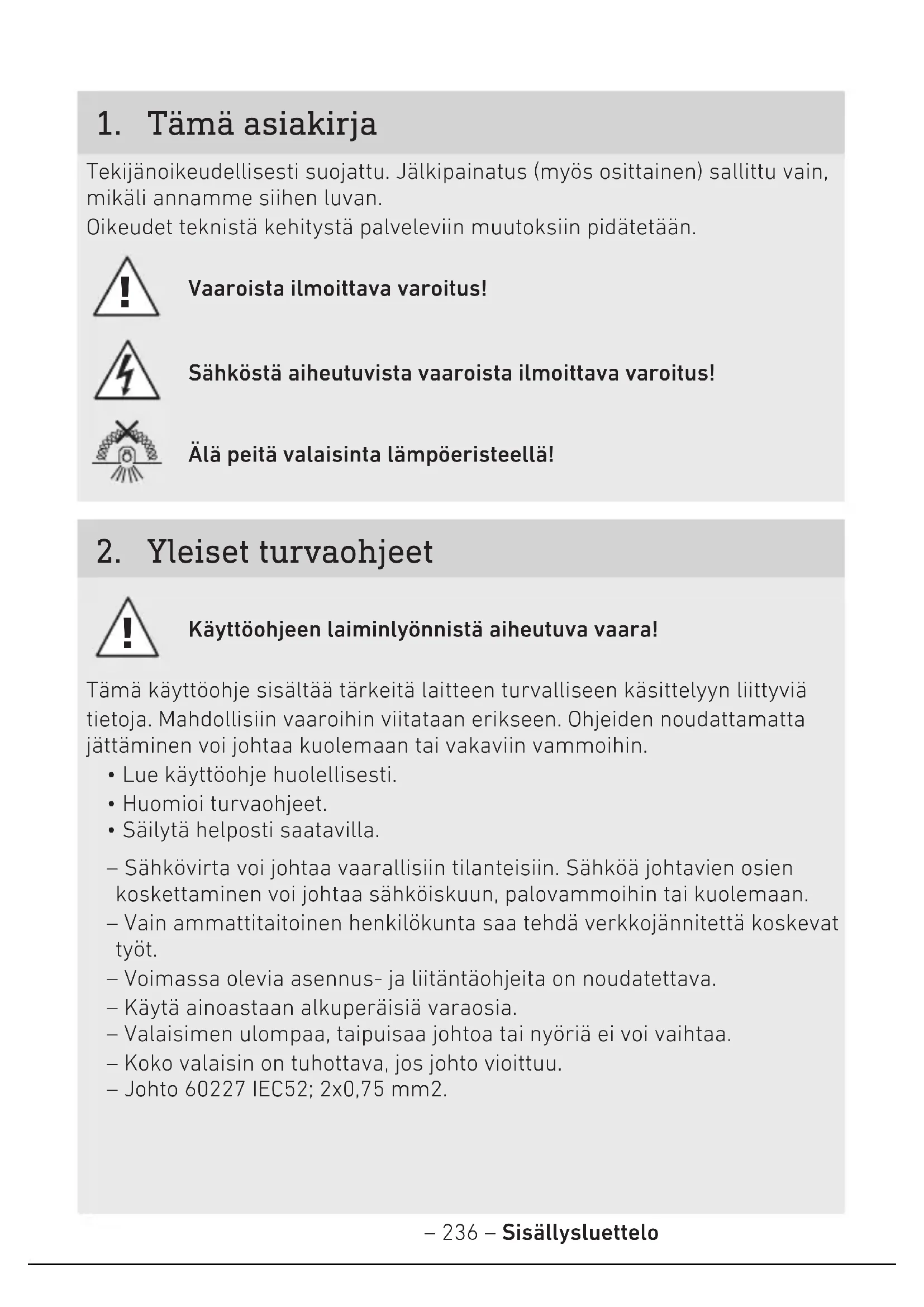

1. Tämä asiakirja

Tekijänoikeudellisesti suojattu. Jälkipainatus (myös osittainen) sallittu vain, mikäli annamme siihen luvan.

Oikeudet teknistä kehitystä palveleviin muutoksiin pidätetään.

Vaaroista ilmoittava varoitus!

Sähköstä aiheutuvista vaaroista ilmoittava varoitus!

Älä peitä valaisinta lämpöeristeellä!

2. Yleiset turvaohjeet

Käyttöohjeen laiminlyönnistä aiheutuva vaara!

Tämä käyttöohje sisältää tärkeitä laitteen turvalliseen käsittelyyn liittyviä tietoja. Mahdollisiin vaaroihin viitataan erikseen. Ohjeiden noudattamatta jättäminen voi johtaa kuolemaan tai vakaviin vammoihin.

• Lue käyttöohje huolellisesti.
• Huomioi turvaohjeet.
- Säilytä helposti saatavilla.
– Sähkövirta voi johtaa vaarallisiin tilanteisiin. Sähköä johtavien osien koskettaminen voi johtaa sähköiskuun, palovammoihin tai kuolemaan.
– Vain ammattitaitoinen henkilökunta saa tehdä verkkojännitettä koskevat työt.
- Voimassa olevia asennus- ja liitäntäohjeita on noudatettava.
- Käytä ainoastaan alkuperäisiä varaosia.
- Valaisimen ulompaa, taipuisaa johtoa tai nyöriä ei voi vaihtaa.
- Koko valaisin on tuhottava, jos johto vioittuu.
-Johto 60227 IEC52; 2x0,75 mm2.

3. Laitteen kuvaus

Käyttötarkoituksen mukainen käyttö - DL 150/200 SC

• Aktiivisella liiketunnistimella varustettu LED-tunnistinvalaisin.
• Uppoasennus.
• Tarkoitettu käytettäväksi vain sisällä.

DL 150/200 SC -toimintaperiaate

• Suurtaajuus-/tutkaliiketunnistin säteilee suurtaajuisia sähkömagneettisia aaltoja (5,8 GHz) ja havaitsee esineistä heijastuvan kaiun.
  – Liikkeen kautta muuttunut rungon kaiku muunnetaan elektronisesti, jolloin valaisin kytkeytyy automaattisesti.
• Tunnistus on mahdollista myös kevytrakenneseinien, ovien ja lasiruutujen lävitse.
• Myös pienimpien liikkeiden tunnistus on mahdollista.
  – Ei lämmönlähteistä ja lämpötilan vaihteluista aiheutuvia virhekytkentöjä.
  – Tunnistimen toiminta-alue voidaan rajata täsmällisesti verkkokäyttöliittymän ja sovelluksen avulla.

Huomautus:

Suurtaajuustunnistimen lähetysteho on noin 1 mW – tämä on vain tuhannesosa kannettavan puhelimen tai mikroaaltouunin lähetystehosta.

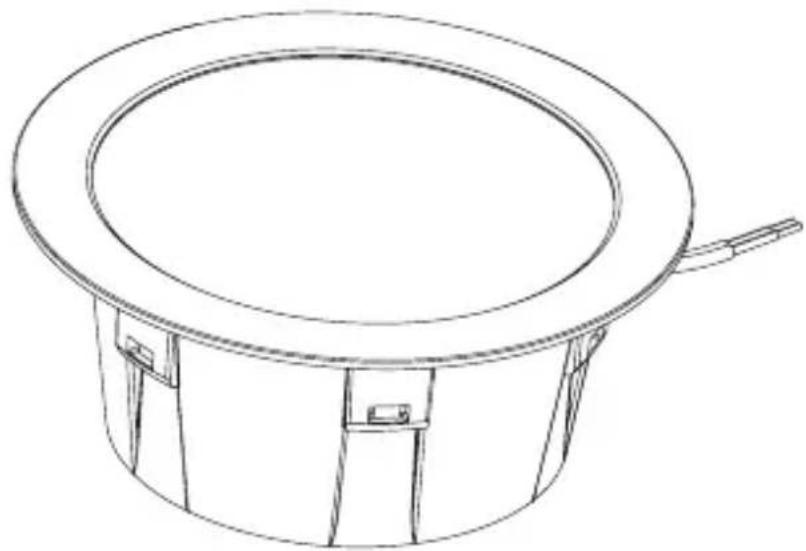

Toimituslaajuus

3.1

1x

• 1 liitäntärasia
• 3 asennusjousta
  -3 liitintä
• 1 käyttöturvallisuustiedote (A)
• 1 Quick start -opas (B)

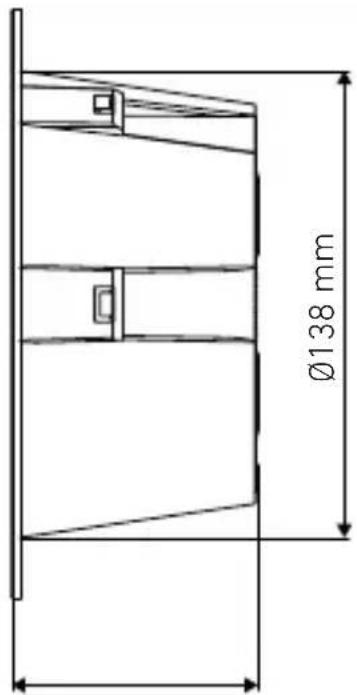

Tuotteen mitat

3.2 RS PRO DL 150 SC

Ø174 mm 73 mm

Ø138 mm

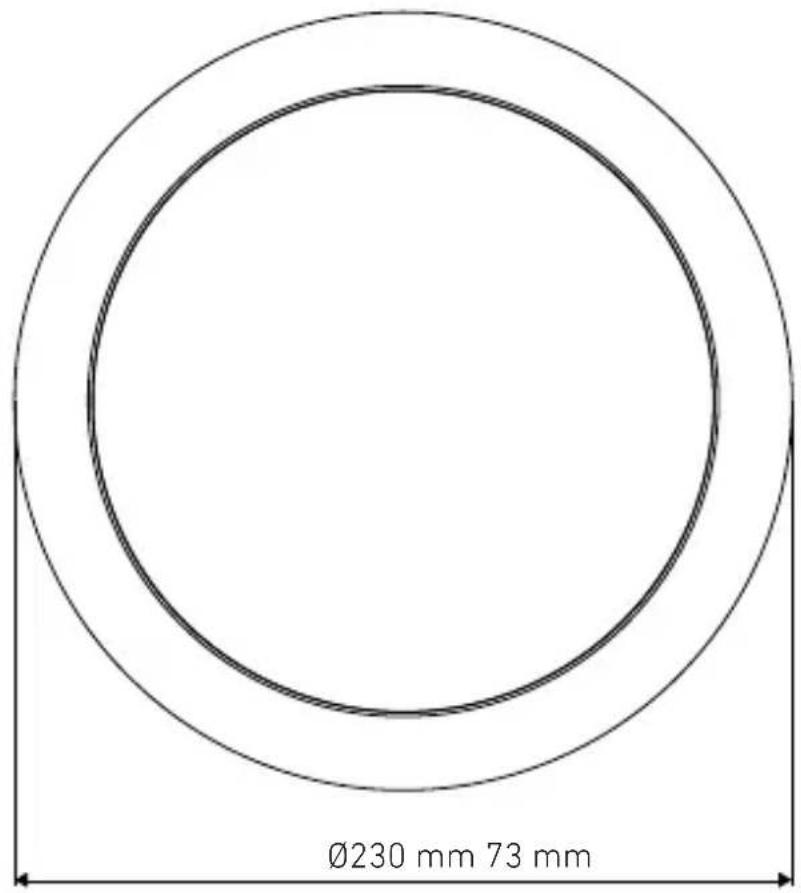

RS PRO DL 200 SC

Ø230 mm 73 mm

Ø189 mm

Laitteen yleiskuva

3.3

A C B D

A... Valaisin
B... Liitäntärasia
C... Asennusjouset
D... Liittimet

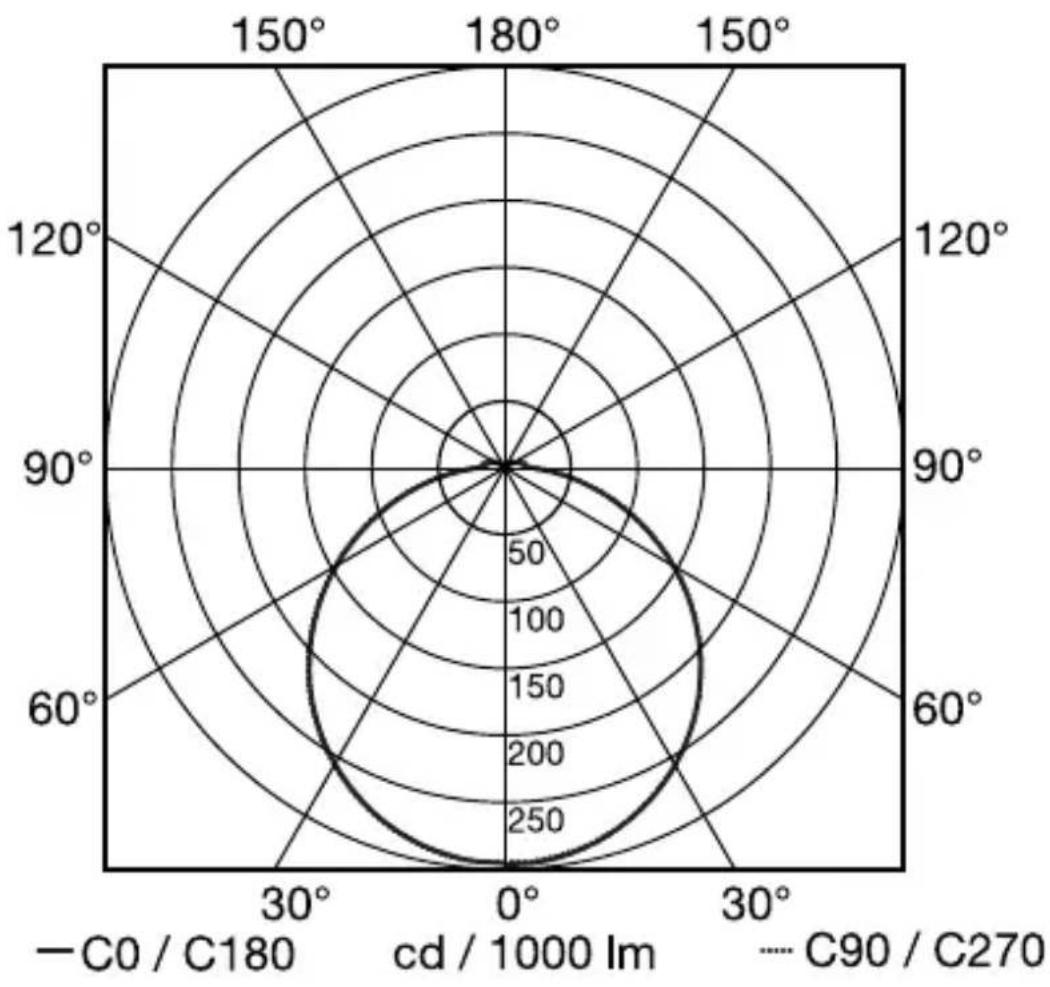

Valonjakokäyrä

3.4

4. Sähköliitäntä

Kytkentäkaavio

4.1

Verkkojohtona käytetään 2-johtimista kaapelia:

L = vaihe (useimmiten musta, ruskea tai harmaa)
N = nollajohdin (useimmiten sininen)

Valaisin voidaan liittää myös verkkokytkimen jälkeen sähköverkkoon, kun on varmaa, että verkkokytkin on aina kytkettynä päälle.

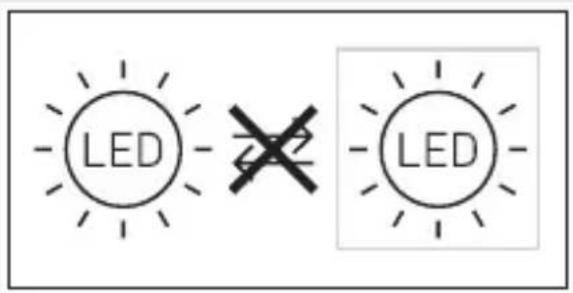

Tämän valaisimen valonlähdettä ei voi vaihtaa. Koko valaisin joudutaan vaihtamaan uuteen, jos valonlähde ei enää toimi (esim. sen käyttöiän päätyttyä).

LED LED

5. Asennus

Sähkövirran aiheuttama vaara!

Sähköä johtavien osien koskettaminen voi johtaa sähköiskuun, palovammoihin tai kuolemaan

• Katkaise virta.
• Tarkista jännitteettömyys jännitteenkoettimella.
  • Varmista, että virta ei palaudu.

Aineellisten vahinkojen vaara!

Liitäntäjohtojen vaihtuminen keskenään voi johtaa oikosulkuun.

• Tunnista liitäntäjohdot.
- Yhdistä liitäntäjohdot oikein.

Asennuksen valmistelu

• Tarkista, että missään komponentissa ei ole vaurioita. Älä ota tuotetta käyttöön, jos siinä on vaurioita.
• Valitse sopiva asennuspaikka.
  – Huomioi toimintaetäisyys.
• Huomioi toiminta-alue.
• Tärinätön paikka.
• Toiminta-alueella ei ole esteitä.
  – Ei räjähdysvaarallisille alueille.
  – Ei herkästi syttyville pinnoille.
• Älä katso valonlähteeseen lyhyeltä etäisyydeltä (< 30 cm).
• Aseta vähintään 50 cm:n etäisyydelle muista valaisimista.
• Älä peitä valaisinta lämpöeristeellä!

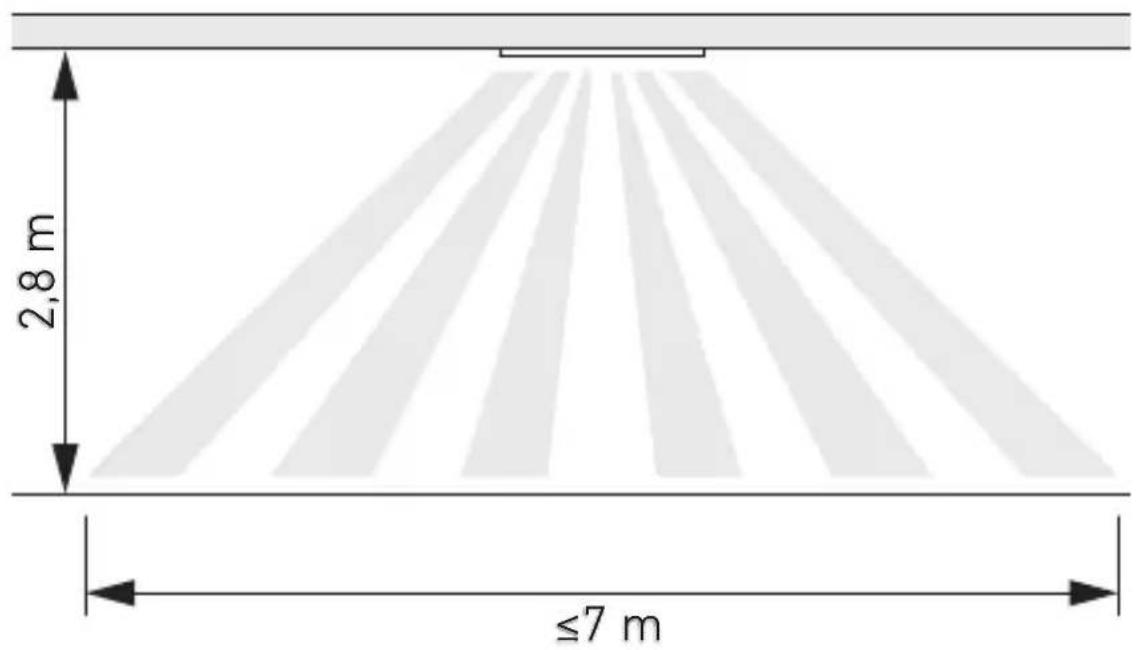

Toimintaetäisyys, uppoasennus

5.1

2,8 m ≤7 m

Tunnistus sivuttain kulkusuuntaan nähden - uppoasennus

5.2

≤1 m

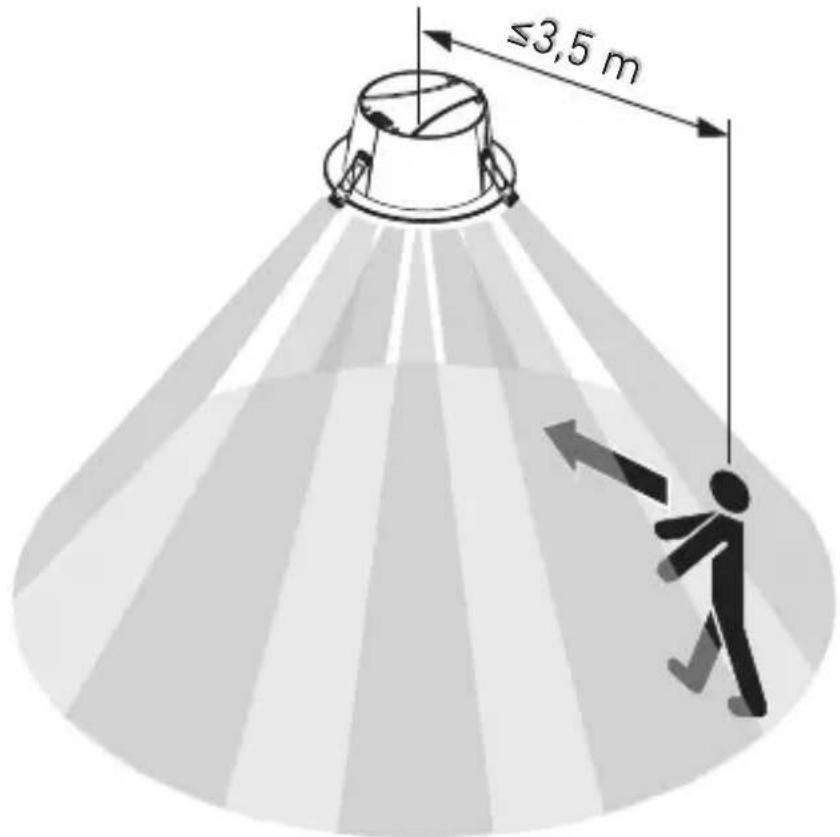

Tunnistus kulkusuuntaan nähden - uppoasennus

5.3

≤3,5 m

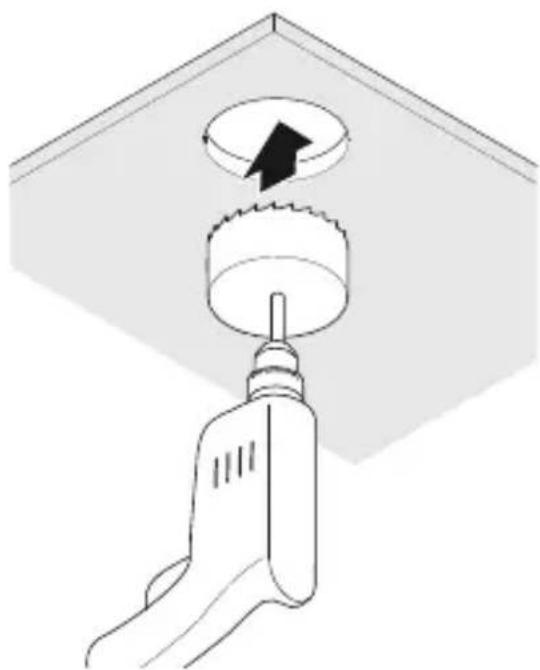

Asennuksen vaiheet

5.4

• Tarkista, että virta on katkaistu.
- Poraa reikä.

5.5

Spring clips usage:

- Määritä, kuinka monta asennusjousta käytetään.

Varoitus: Asennusjousien poistaminen ei ole mahdollista tehdyn asennuksen jälkeen.

5.6

click

- Työnnä asennusjouset oikeaan asentoon.

5.7

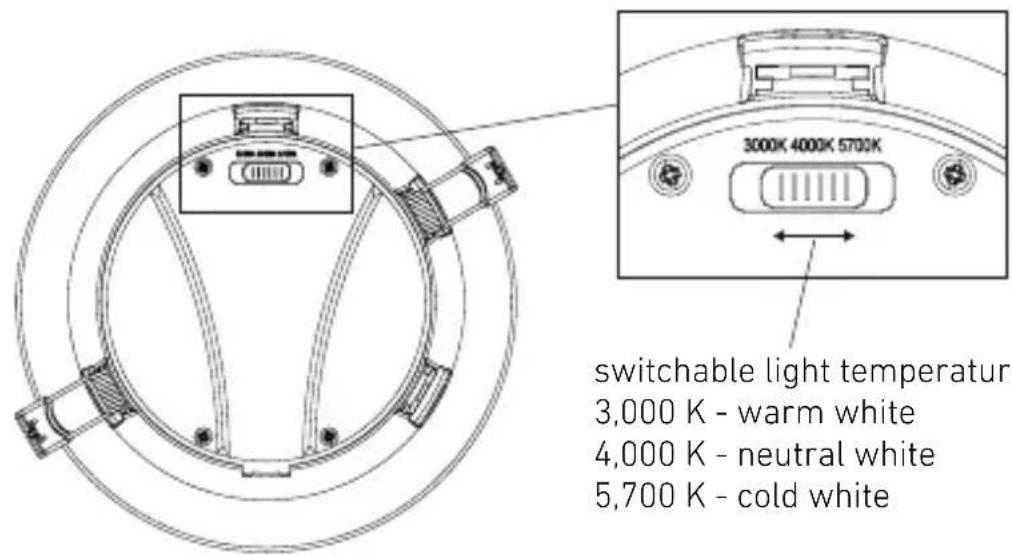

3000K 4000K 5700K switchable light temperature 3,000 K - warm white 4,000 K - neutral white 5,700 K - cold white

- Siirrä katkaisin vastaavalla värin lämpötilalla varustettuun asentoon.

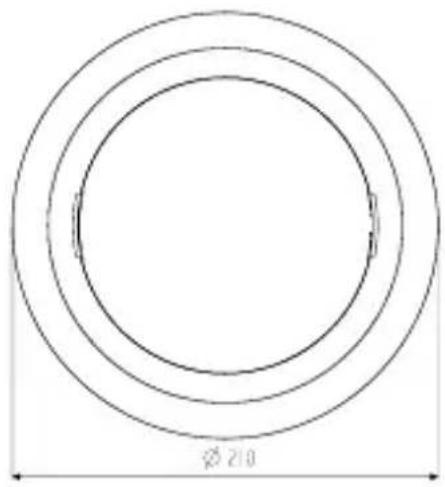

Valinnaisten lisävarusteiden mitat

5.8 Adapter ring DL 150 SC

- Liitä verkkojohto kytkentäkaavion mukaisesti.

→ "4. Sähköliitäntä"

5.10

IP20 - katossa oleva puoli

IP54 - tilassa oleva puoli

Älä peitä valaisinta lämpöeristeellä!

5.12

- Kytke virta päälle.

- Suorita asetukset sovelluksen avulla.

→ "6. Toiminta"

6. Toiminta

Toimintojen asetus tapahtuu Steinel Connect -sovelluksen avulla.

Steinel Connect -sovellus

STEINEL Connect -sovellus on ladattava AppStore-myymälästä älypuhelimen tai tablettitietokoneen avulla tehtävää valaisimen konfigurointia varten.

Tarvitset Bluetooth-kelpoisen älypuhelimen tai tabletin.

Android
iOS

Toiminnot, jotka voidaan säätää Steinel Connect -sovelluksen avulla:

• Kytkentäajan asetus.
• Toiminta-alueen rajaus.
  – Hämäryystason asetus.
• Perusvalaistus.
  – Päävalaistuksen/perusvalaistuksen tehokkuuden asetusmahdollisuus.
  – Laajennettu toimintaetäisyyden rajaus.
• Kytkeminen ryhmään.
  – Hämäryystason asetus Teach-In-toiminnon avulla.

Huomautus:

WLAN-reitittimen ja tukiasemiin on säilytettävä toimintahäiriöiden estämiseksi 3 metrin etäisyys.

Tehdasasetukset (toimituksen aikainen tila)

Toimintaetäisyys:

enint.

Päävalaistuksen kytkentäajan asetus: 10 s

Perusvalaistuksen kytkentäajan asetus: 1 min

Hämäryystason asetus: 2 000 luksia

Perusvalaistuksen himmennys: 50 %

Start-Up/jännitekatkos

Kun verkkojännite katkeaa, LED-valaisimen asetukset ja nykyinen käyttötila tallennetaan. Ne palautuvat käyttöön, kun verkkojännite on taas kytkettynä.

Toimintaetäisyyden rajaus (herkkyys)

Toimintaetäisyydellä tarkoitetaan lattiaan muodostuvan ympyrän halkaisijaa, kun valaisin asennetaan 2,8 metrin korkeudelle.

• Säädin maks.asennossa = suurin mahdollinen toimintaetäisyys (3,5 m)
• Säädin min.asennossa = pienin mahdollinen toimintaetäisyys (1 m)

Kytkentäajan asetus

Valaisimen aika (kytkentäviive) voidaan asettaa portaattomasti n.

5 sekunnin ja enintään 60 minuutin välille. Jokainen havaittu liike kytkee valaisimen uudelleen.

Huomautus:

Laitteen sammuttua kestää aina noin yhden sekunnin, kunnes tunnistin reagoi jälleen liikkeeseen toiminta-alueella. Sen jälkeen laite voi jälleen kytkeä valon liikettä havaittaessa.

Toiminta-alueen säätämisen ja toiminnan testauksen ajaksi tunnistimen kytkentäaika kannattaa asettaa pienimmäksi mahdolliseksi.

Hämäryystason asetus

Kytkeytymiskynnys (hämäryystaso) voidaan asettaa portaattomasti n. 2 - 2000 luksin välille.

※ = päiväkäyttö (valoisuudesta riippumatta)
= hämäräkäyttö (n. 2 luksia)

Toiminta-alueen asettamisen ja toimintatestin suorittamisen ajaksi säädin on käännettävä asentoon

Perusvalaistus

Perusvalaistuksen kirkkaus voidaan asettaa 1 %:n ja 50 %:n välille.

Perusvalaistuksen kesto voidaan asettaa portaattomasti 10 minuutin ja 30 minuutin välille tai koko pimeän ajan pituiseksi.

Päävalaistus

Päävalaistuksen kirkkaus voidaan asettaa 50 %:n ja 100 %:n välille.

Ryhmitys

Laitetta on mahdollista käyttää yksittäisenä valaisimena tai se voidaan kytkeä langattoman yhteyden avulla osaksi useampien valaisimien muodostamaa ryhmää.

Kaikki yhteen ryhmään kohdistetut valaisimet toimivat Steinel Connect -sovelluksessa asetettujen ryhmäparametrien mukaisesti.

Toimintaetäisyys voidaan asettaa yksilöllisesti kaikille ryhmään kuuluville valaisimille.

Fade Time

Fade Time -toiminnon avulla voidaan säätää kytkemisen ja sammuttamisen aikainen himmennyskäyrä (1 s - 3 s).

Naapuritoiminto

Naapuritoiminto voidaan aktivoida / poistaa käytöstä Smart Connect -sovelluksen avulla.

Sen kautta kohdistetaan aktiivisen valaisinryhmän naapuriryhmät.

Aktiivinen ryhmä tottelee kohdistetun naapuriryhmän kytkentäsignaaleja ja kytkee asetusten mukaisesti päävalaistukselle tai perusvalaistukselle.

7. Huolto ja hoito

Laite on huoltovapaa.

Sähkövirran aiheuttama vaara!

Veden pääseminen kosketuksiin sähköä johtavien osien kanssa voi johtaa sähköiskuun, palovammoihin tai kuolemaan.

• Puhdista laite vain kuivana.

Aineellisten vahinkojen vaara!

Väärien puhdistusaineiden käyttö voi vioittaa laitetta.

- Puhdista laite vain hieman kostutetulla liinalla ilman puhdistusaineita.

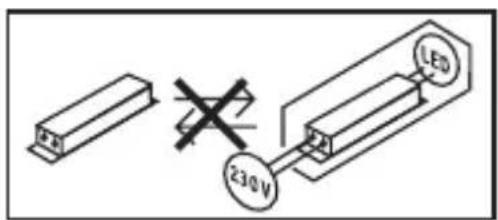

Tärkeää: Käyttölaitetta ei voi vaihtaa uuteen.

230V LED

8. Hävittäminen

Sähkölaitteet, tarvikkeet ja pakkaukset on toimitettava ympäristöystävälliseen kierrätykseen.

Älä heitä sähkölaitteita talousjätteiden sekaan!

Koskee vain EU-maita:

Voimassa olevan eurooppalaisen sähkö- ja elektroniikkaromua koskevan direktiivin ja sen kansalliseen lainsäädäntöön saattamisen mukaisesti käyttökelvottomat sähkölaitteet on koottava erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

9. Vaatimustenmukaisuusvakuutus

STEINEL GmbH vakuuttaa täten, että radiolaitetyyppi RS PRO DL 150 SC ja RS PRO DL 200 SC on direktiivin 2014/53/EU asettamien vaatimusten mukainen.

EU-vaatimustenmukaisuusvakuutuksen teksti on luettavissa kokonaan seuraavassa osoitteessa: http://www.stinel.de

10. Valmistajantakuu

Valmistajan takuu STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Saksa.

Ostajana sinulla on oikeus omassa maassasi voimassa oleviin lakisääteisiin takuuoikeuksiin. Tämä takuuilmoitus ei lyhennä tai rajoita niitä. Myönnämme sinulle STEINEL- Professional-tunnistintekniikan tuotteen moitteettomia ominaisuuksia ja asianmukaista toimintaa koskevan 5 vuoden takuun. Takaamme, ettei tässä tuotteessa ole materiaali-, valmistus- ja rakennevikoja. Takaamme kaikkien elektronisten rakenneosien ja johtojen toimintakyvyn sekä kaikkien käytettyjen raakaaineiden ja niiden pintojen virheettömyyden.

Vaatimuksen esittäminen:

Jos haluat tehdä tuotteestasi reklamaation, toimita tuote täydellisenä ja rahti maksettuna yhdessä ostotositteen (sisällettävä tiedot ostopäiväyksestä ja tuotenimikkeestä) kanssa ostopaikkaan. Suosittelemme siksi ostotositteen huolellista säilyttämistä aina takuuajan päättymiseen asti. STEINEL ei vastaa palautukseen liittyvistä kuljetuskuluista ja -riskeistä. Tietoja vaatimuksen esittämisestä takuutapauksessa löytyy kotisivuil-tamme www.steinel-professional.de/garantie

11. Teknisettiedot

- Mitat (∅ × D): RS PRO DL 150 SC: ∅174 × 73 mm

RS PRO DL 200 SC: ∅230 x 73 mm

- Verkkoliitäntä: AC: 220 - 240 V\~, 50/60 Hz

DC: 186 - 250 VDC

- Ottoteho ( P_on ):

RS PRO DL 150 SC (3000/4000/5700 K): 10,8 W

RS PRO DL 200 SC (3000/4000/5700 K): 17,3 W

- Tehokerroin: RS PRO DL 150 SC: 0,93

– Ilmoitettu kerroin EOFI-varavalaistukselle: 0,9

– Tulovirta: RS PRO DL 150 SC: 50 mA

– Värilämpötila: 3000/4000/5700 K (säädettävissä)

- Värintoistoindeksi: R_a = 82

- Keskimääräinen mitoituselinikä L70B50, 25 °C: > 60 000 h

– Värin konsistenssi SDCM: alkuarvo: 3

- Valovoimakkuuden jakautuminen:

- Toimintakulma: 360°

– Lähetysteho n. 1 mW

- Maksimitoimintaetäisyys: ∅ 7 m

- Kytkentäajan asetus: 5 s - 60 min

– Hämäryystason asetus: 2 - 2000 luksia
- Kotelointiluokka (IP) IP20
- Kotelointiluokka (IP) huoneessa oleva puoli: IP54
- Suojausluokka:
- Ympäristölämpötila: -20 ... +40°C
- Energiatehokkuusluokka: Tämä tuote sisältää
energiatehokkuusluokan "E" valonlähteen

12. Viankorjaus

Laitteessa ei ole jännitettä.

– Sulaketta ei ole kytketty päälle tai se on viallinen.

• Kytke sulake päälle.
  • Vaihda viallinen sulake.

- Katkos johdossa.

- Tarkasta johto jännitteenkoettimella.

– Oikosulku verkkojohdossa.

- Tarkasta liitännät.

– valo sammutettu mahdollisesti verkkokytkimellä

- Kytke verkkokytkin päälle.

Laite ei kytkeydy päälle.

– Väärä hämäryystason asetus.

- Säädä hämäryystaso uudelleen.

- Verkkokytkin pois päältä.

- Säädä verkkokytkin.

– Sulaketta ei ole kytketty päälle tai se on viallinen.

- Kytke sulake päälle.

• Vaihda viallinen sulake.

– Nopeat liikkeet ohitetaan häiriöiden minimoimiseksi tai toiminta-alue on asetettu liian pieneksi tai väärin.

- Tarkista ja säädä toiminta-alue.

- Valonlähde viallinen.

- Valonlähdettä ei voi vaihtaa. Vaihda laite kokonaan uuteen.

Laite ei kytkeydy pois.

- Jatkuvaa liikettä toiminta-alueella.

• Tarkista alue.
• Rajaa tai muuta toiminta-aluetta tarvittaessa.

Laite kytkeytyy ei-toivotusti päälle.

- Uppoasennus on toteutettu tavalla, joka ei sovellu luotettavaan liikkeen tunnistamiseen.

- Suorita uppoasennus oikein.

– Liikettä on ollut, mutta tarkkailija ei pystynyt havaitsemaan sitä (liike seinän takana, pienen kohteen liike valaisimen välittömässä läheisyydessä jne.)

• Tarkista alue.
• Rajaa tai muuta toiminta-aluetta tarvittaessa.

NO

Innhold
