BRUKSANVISNING L 625 CAM SC STEINEL

Läs noga igenom dokumentet och förvara det väl!

• Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke.
• Ändringar som görs pga den tekniska utvecklingen, förbehålles.

Symbolförklaring

Varning för fara!

Hänvisning till textställen i dokumentet.

2. Allmänna säkerhetsanvisningar

pänningen före alla arbeten på produkten!

• Inkoppling måste utföras i spänningsfritt tillstånd. Bryt strömmen och kontrollera med spänningsprovare att alla parter är spänningslösa.
• Eftersom kameralampan installeras till nätpänningen, måste arbetet utföras på ett fackmannamässigt sätt enligt gällande installationsföreskrifter och anslutningskrav i respektive land. (t. ex. DE- VDE 0100, AT- ÖVE / ÖNORM E8001-1, CH- SEV 1000)
• Använd endast originalreservdelar.
• Reparationer får bara genomföras i en auktoriserad verkstad.

3. L 625 CAM SC

Ändamålsenlig användning

- Sensorarmatur med integrerad kamera och porttelefon för montering utomhus.

L 625 CAM SC har en kamera med minneskort och en porttelefon. Båda funktionerna kan styras via en app. En passiv rörelsevakt finns integrerad i L 625 CAM SC. Den integrerade, högpresterande IR-sensorn uppfattar den osynliga värmestrålningen från kroppar i rörelse (människor, djur osv.). Den registrerade värmestrålningen omvandlas elektroniskt och tänder ljuset automatiskt. Värmestrålningen registreras inte genom olika hinder, som t.ex. väggar eller glasrutor, och då sker ingen koppling.

Viktigt:

Den säkraste rörelseregistreringen får du om kameralampan monteras sidledes mot gåriktningen och inga hinder skymmer sikten för sensorn ( träd, murar osv. ). Räckvidden är begränsad, när du går direkt mot lampan.

Innehåll (bild 3.1)

• kameralampa
• fyra skruvar
• fyra pluggar
• nyckel för återställning
• Stjärnnyckel

Produktmått (bild 3.2)

Apparatöversikt (bild 3.3)

A Kameralampa
B Låsning
C Anslutningsplint
D Väggfäste
E Sensorenhet

F Kamera

G Resetknapp

H Status-LED

I Stickplats för minneskort

Ljusintensitetsfördelning (bild 3.4)

4. Elektrisk anslutning

- Bryt spänningen (bild 4.1)

Kopplingsschema (bild 4.1)

Nätanslutningens matarledning består av en 3-ledarkabel:

= Skyddsledare (grön / gul)

Vid osäkerhet, måste ledningarna identifieras med en spänningsprovare; gör dem därefter spänningsfria igen. Fas, neutralledare och skyddsledare ansluts till anslutningsplinten.

Viktigt:

En förväxling av anslutningarna leder till kortslutning i armaturen eller i säkringsskåpet. I ett sådant fall måste de enskilda ledningarna identifieras igen och anslutas på nytt. I nätkabeln kan naturligtvis en strömställare för till- och frånkoppling installeras.

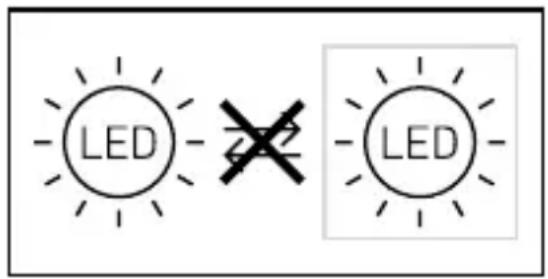

Armaturens ljuskälla kan inte bytas ut; om ljuskällan ändå måste bytas ut (t.ex. när den är uttjänt), så måste hela armaturen bytas ut.

LED LED

Anslutning till en dimmer kan leda till skador på kameralampan.

5. Montage

• Kontrollera samtliga delar med avseende på skador.
• Är produkten skadad får den inte tas i bruk.
• Kameralampan måste monteras vibrationsfritt.
• Välj en lämplig montageplats med hänsyn till räckvidden och rörelsedetekteringen. (bild 5.1)
• Välj en lämplig montageplats med hänsyn till hastigheten på WLAN. Minst 2 Mbps måste finnas till förfogande för driften.

Montageordning

• Lossa lässkruven, lossa kameralampan från väggfästet. Tryck då först in låsningen (bild 5.2)
  • Markera borrhålen (bild 5.3)
• Borra hål och sätt i pluggar (bild 5.4)
• Skruva fast väggfästet (bild 5.5)
  • Anslut nätkabeln (bild 5.6)
• Sätt fast kameralampan på väggfästet och dra åt lässkruven (bild 5.7)
• Slå till spänningen (bild 5.7)
• Avlägsna dekalen från sensorn och kameran (bild 5.7)
• Ställ in kameralampans funktioner → "6. Funktion"

Kameran kan justeras manuellt. (bild 5.8)

6. Driftsättning

Systemkrav:

-Skilj WLAN-repeater från nätet för installationen, kan sedan aktiveras igen

-Förvissa dig om att kameralam- pans bandbredd är tillräcklig på installationsplatsen. En skylt måste sättas upp med information om att kameraövervakning pågår.

-Förvissa dig om att Steinel Cam appen på smarttelefonen har alla nödvändiga behörigheter (speciellt platsfrigivning, krävs för att kameralampan ska kunna registrera WLAN nätverket, vi registrerar inte våra kunders plats)).

-Kameran måste placeras så att den bara filmar den egna tomten.

Nätverksinställningar

Förvissa dig om att UDP- och TCP-porten 3478 finns med i listan över portar, vilka kameran och Client måste ha tillgång till.

Detta är nödvändigt för att kunna upprätta en förbindelse till TURN-tjänsten genom Firewall.

Konfigurera enheten:

Strömförsörjningen tillslagen:

- Apparaten bootar.

- Status-LED lyser rött.

Efter bootningen:

– Tonsignal var 4:e sekund.

- Status-LED blinkar rött.

- Öppna Steinel CAM appen.

- Skriv in nätverkets namn och nätverksnyckeln för WLAN-routern i Steinel CAM appen.

Under förbindelsen av enheten och WLAN-routern:

– En tonsignal varje sekund.

- Status-LED blinkar snabbt grönt.

Smarttelefon och surfplatta är anslutna till enheten:

– Signalen tystnar.

- Status-LED blinkar långsamt grönt.

- Konfigurera enheten via Steinel CAM appen.

Skriv nu in nätverkets namn och lösenordet för WLAN-routern i din app.

7. Funktion

Fabriksinställningar

Skymningsinställning: 10.000 lux

Kameralampan behöver en stabil WLAN-förbindelse. Smarttelefonen eller surfplattan måste ha tillgång till internet och vid installationen ha förbindelse med samma WLAN som kameralampan.

• Wifi 4 / WPA2-kryptering Wifi-nätverk 2.4 GhZ / min. 2 Mbit/s Program-varuversion Android 5.0 / iOS 11.0 eller nyare
• Ladda ner appen.
• Så snart spänningen slås på kan kameralampan konfigureras. Under konfigurationen hörs en signal var 4:e sekund.
• När kameralampan förbinds med smarttelefonen eller surfplattan hörs signalen varje sekund.
• Skriv in nätverkets namn och lösenordet för WLAN-routern i din app.

Kamerafunktion

• Så snart kameran konfigurerats av en smarttelefon eller surfplatta, kan den bara delas med fler apparater utifrån denna apparat via QR kod / serienummer.
• Du får ett push-meddelande till din app när sensorn har detekterat rörelse.
• Öppna appen. Nu kan du använda bildvisningen och porttelefonen.
• Kameran spelar in en sekvens när sensorn har detekterat rörelse. Den filmade sekvensen sparas på minneskortet och kan hämtas när som helst. Den registrerade informationen sparas bara på kameralampans minneskort.

Anmärkning:

Ytterligare information om funktion och inställningsmöjligheter hittar du i appen.

Skymningsinställning

Armaturens aktiveringsnivå kan steglöst ställas in mellan 10 och 10.000 lux (=frånkopplat).

Efterlystid

Efterlystiden kan ställas in på värdena 1 minut, 3 minuter, 10 minuter eller 15 minuter. Genom varje registrerad rörelse som sker innan denna tid löpt ut, startar tiduret på nytt.

Grundljus

Grundljusfunktionen möjliggör en belysning från 10 % till 40 % ljuseffekt när det inställda skymningsvärdet underskrids.

Byte av minneskort

• Lossa lässkruven och ta bort skyddet (bild 6.1, valfri)
• Byt ut minneskortet - 128 GB re-kommenderas, max 256 GB (16 GB minneskort ingår i leveransen) (bild 6.2, valfri)
• Sätt på skyddet och dra åt lässkruven (bild 6.4, valfri)

Återställa till fabriksinställningar

- Resetknappen måste tryckas ca 7 sekunder. (bild 6.3, valfri)

Anmärkning:

När du trycker på resetknappen med nyckeln, återställs kameralampan till fabriksinställning.

Efter att reset har gjorts, hörs en signal var 4:e sekund.

- Sätt på skyddet och dra åt lässkruven (bild 6.4, valfri)

8. Underhåll och skötsel

Kameralampan är underhållsfri.

Vissa väderleksförhållanden kan påverka kameralampans funktion. Kraftiga vindbyar, snöfall, regn och hagel kan orsaka en felutlösning, eftersom de plötsliga temperaturskillnaderna inte kan skiljas från normala värmekällor.

Bevakningslinsen och kameralinsen kan rengöras med en fuktig trasa ( utan rengöringsmedel).

Viktigt: Driftsenheten kan inte bytas ut.

230V LED

9. Avfallshantering

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållssoporna!

Gäller endast EU-länder:

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.

10. Försäkran om överensstämmelse

Härmed försäkrar STEINEL GmbH att denna typ av radioutrustning L 625 CAM SC överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress:

www.steinel.de

11. Tillverkargaranti

Tillverkargaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland Alla produkter från STEINEL uppfyller högsta kvalitetsanspråk.

Av den anledningen tillhandahåller vi som tillverkare dig som slutkund gärna en garanti enligt nedanstående villkor: Garantin omfattar frihet från brister, som bevisligen beror på ett material- eller tillverkningsfel och omgående meddelas oss efter att det konstaterats och inomgarantitiden.

Garantin gäller för samtliga STEINEL-produkter som köps och används i Tyskland, uteslutande STEINEL Professional-produkterna.

Du kan välja, om vi ska fullgöra garantin genom en gratis reparation, gratis utbyte (evtl. genom en lik- eller mervärdig, nyare modell) eller genom ett tillgodo-havande.

Garantitiden för den STEINEL-produkt som du köpt är 3 år (för produkter från XLED home-serien 5 år) alltid från produktens inköpsdatum.

Vi åtar oss transportkostnaderna för retursändningen men inte transportriskerna.

Garantirättigheter, kostnadsfrihet

De tjänster som beskrivs här gäller utöver de lagliga garantianspråken - inklusive särskilda skyddsbestämmelser för konsumenterna - och begränsar eller ersätter inte dessa.

Att utöva sina lagliga rättigheter vid brister är kostnadsfritt.

Undantaget från garantin

Uttryckligen undantagna från denna garanti är alla utbytbara ljuskällor.

Därutöver bortfaller garantin:

-vid normal förslitning p.g.a. användning eller annan naturlig förslitning på produkt delar eller brister på STEINEL-produkten, som beror på normal förslitning p.g.a. användning eller annan naturlig förslitning,
–vid användning av produkten för ändamål den inte är avsedd för eller vid osakkunnig användning eller om bruksanvisningen ignoreras,
-om till- och ombyggnader resp. andra modifikationer på produkten genomförts egenmäktigt eller om brister kan hänföras till att tillbehörs-, kompletterings- eller reservdelar inte är STEINEL originaldelar,
-om underhåll och skötsel av produkten inte motsvarat bruksanvisningen,
-om montering och installation inte utförts enligt installationsbestämmelserna från STEINEL,
-vid transportskador eller -förluster.

Tysk lags giltighet

Tysk lagstiftning gäller och undantaget är överenskommelsen med Förenta Nationerna om avtal för den internationella varuhandeln (CISG).

Göra gällande

Om du vill ta din garanti i anspråk, så skickar du den fullständig tillsammans med originalkvittot, där köpedatum och produktbeteckning måste framgå, till din återförsäljare eller direkt till oss, Karl H Ström AB, Verktygsvägen 4, SE-55302 Jönköping. Därför rekommenderar vi att du sparar kvittot väl tills garantitiden har gått ut.

3ÅRS TILLVERKAR GARANTI

12. Rättslig vägledning

Privatsfär

L 625 CAM SC har utvecklats för att användas utomhus. Det kan hända att lagarna i ditt land kan begränsa bevakningen av områden utanför ditt hus, din lägenhet eller din tomtgräns. Informera dig om den lokala lagstiftningen. För att värna om andra peroners privata sfär, bör du montera kameran så att inga bilder tas på offentliga platser, gator eller din grannes tomt.

Vi rekommenderar dessutom, att informera släkt, besökare och anställda om L 625 CAM SC och dess funktion.

Säkerhet

Observera, att du genom användningen av L 625 CAM SC inte automatiskt blir informerad om eventuella nödsituationer eller inbrott via appen. Vid behov måste alltid

ett nödsamtal göras av dig. STEINEL GmbH övertar inget ansvar för saknad och felaktig information eller upptagning.

13. Tekniska data

Mått (H × B × D) 305 × 77 × 131 mm

Spänning 220–240V, 50/60Hz

Ljusflöde (360°) 925 lm

Ljusutbyte 66 lm/W

Färgtemperatur 3.000 K (varmvit)

Färgåtergivningsindex R _a = 80

Medellång livslängd för 36.000 timmar ( L70B50 vid 25 °C ) beräkningen

Färgkonsistens SDCM Startvärde: 3

Ljusintensitetsfördelning

Bevakningsvinkel 180° med 45° öppningsvinkel

Montagehöjd 1,8–2 m

Bevakningsräckvidd 10 m tangentiell

Skymningsinställning 10–10.000 lux

Grundljus 10–40 %

Energieffektklass: Denna produkt har en ljuskälla i energieffektklass "E".

Kamera

Upplösning 1.920 x 1.080 px, bländskydd

Öppningsvinkel horisontalt 110° / vertikalt 90°

Inställningsvinkel horisontalt 90° åt båda sidorna / vertikalt 20° till 30°

Minneskort 128 GB rekommenderas, max 256 GB (16 GB min-neskort ingår i leveransen)

Systemeffekt 2,7 W

SE

14. Driftstörningar

Störning Orsak Åtgärd

Kameralampa utan spänning	Säkring har utlöst, inte påkopplad, strömförsörjning avbrutenKortslutning i nätanslutningens matarledningEventuellt befintlig nätströmbrytare FRÅN	Slå till säkringen, byt ut, slå till spänningen, testa med spänningsprovareKontrollera anslutningarnaSlå till nätströmbrytaren
Kameralampan tänds inte	Felaktig skymningsinställningNätströmbrytare FRÄNSäkring har utlöst	Ställ in på nyttSlå tillSlå till säkringen, byt ut, kontrollera evtl. anslutningen
Kameralampan släcks inte	Ständig rörelse i bevakningsområdet	Kontrollera området
Kameralampan tänds utan märkbar rörelse	Kameralampan inte korrekt monteradRörelse fanns, men kunde inte detekteras ( rörelse bakom en vägg, rörelse av ett litet objekt i lampans omedelbara närhet osv.)	Fixera lampkupanKontrollera området
Kameralampan tänds inte trots rörelse	Snabba rörelser undertrycks för att minimera feltändningar eller bevakningsområdet är för litet inställtFelaktig skymningsinställning	Kontrollera områdetStäll in på nytt
Ingen åtkomst till kameralampan via app	WLAN-routern för långt bort från kameralampan eller byggnadselement som väggar hindrar överföringen	Använd repeater
Smarttelefon / surfplatta kan inte förbindas med kameralampan	En annan enhet är redan ansluten	Tryck på resetknappen eller skanna QR-koden från den anslutna terminalen
Ingen livebildöverföring	Temperaturen för högSläck evtl. det permanenta ljuset och låt svalna
