Ürün Tipi	Hareket dedektörlü dış mekan LED lambası
Marka	Steinel
Model	Spot DUO SC
Boyutlar (Y x G x D)	98 x 247 x 175 mm
Besleme	220-240 V, 50/60 Hz
Çekilen Güç	14,6 W
Toplam Işık Akısı	1 024 lm
Renk Sıcaklığı	3.000 K (sıcak beyaz)
IP Koruma Derecesi	IP44
Koruma Sınıfı	I
Dedektör Tipi	Pasif Kızılötesi (PIR)
Algılama Açısı	90°
Dedektör Menzili	Maks. 10 m
Ayarlanabilir Gecikme Süresi	5 saniyeden 60 dakikaya (STEINEL Connect uygulaması ile)
Tetikleme Eşiği	2 ila 2.000 lx (uygulama ile)
Işık Kaynağı	GU10 LED (maks. 9 W, F sınıfı)
Bağlantı	Bluetooth 2,4-2,48 GHz, güç 5 dBm
Teslimat İçeriği	Aydınlatma armatürü, 4 vida, 4 dübel, 4 ara parça
Bakım	Deterjansız nemli bir bezle temizleyin
Güvenlik	Her müdahaleden önce gücü kesin
Yedek Parçalar	Değiştirilebilir GU10 ışık kaynağı (maks. 9 W)
Tamir Edilebilirlik	Yetkili servisler tarafından onarım, orijinal yedek parça kullanımı
Üretici Garantisi	3 yıl (Fransa)

Sık sorulan sorular - Spot DUO SC STEINEL

Spot ışığı akıllı telefonumla nasıl yapılandırabilirim?

STEINEL Connect uygulamasını AppStore veya Google Play'den indirin. Akıllı telefonunuzun Bluetooth uyumlu olduğundan emin olun. Gecikme süresini, tetikleme eşiğini ve zaman aralıklarını ayarlamak için uygulamadaki talimatları izleyin.

Spot ışığı hiç yanmazsa ne yapmalıyım?

Öncelikle güç kaynağının aktif olduğunu kontrol edin (sigorta, anahtar). Kabloyu kontrol etmek için bir voltaj test cihazı kullanın. Her şey doğruysa, ışık kaynağı arızalı olabilir; maks. 9 W GU10 LED ile değiştirin.

Spot ışığı görünür bir sebep olmadan yanıp sönüyor.

Bu, algılama alanındaki hayvan veya ağaç hareketlerinden kaynaklanabilir. Dedektörü daha yukarı yönlendirin veya alanı değiştirin. Ayrıca spot ışığının titreşimi önlemek için sıkıca sabitlendiğinden emin olun.

Gecikme süresini (aydınlatma süresi) nasıl ayarlarım?

Spot DUO SC modeli için STEINEL Connect uygulamasını kullanın. Gecikme süresi 5 saniyeden 60 dakikaya ayarlanabilir. Bluetooth'suz modeller için (Spot DUO S), kasadaki G düğmesini çevirin (8 saniyeden 35 dakikaya).

Spot ışığı yalnızca gece yanıyor, gündüz de çalıştırabilir miyim?

Evet, tetikleme eşiğini uygulama veya F düğmesi aracılığıyla ⚙ (gündüz çalışması) konumuna ayarlayın. Gündüz testi için düğmeyi güneş () konumuna getirin.

Bu spot ışığında halojen ampul kullanabilir miyim?

Hayır, cihaz yalnızca 9 W'a kadar LED GU10 kaynakları için tasarlanmıştır. Halojen kullanımı yasaktır ve spot ışığına zarar verebilir.

Işık kaynağı nasıl değiştirilir?

Önce gücü kesin. Koruyucu camı sökün, ardından ışık kaynağını sökün. Maks. 9 W LED GU10 ile değiştirin. Camı tekrar vidalarken contanın temiz ve iyi durumda olduğundan emin olun.

Dedektör hareketleri algılamıyor, ne yapmalıyım?

Algılama alanının (ağaçlar, duvarlar) tıkalı olmadığını kontrol edin. Spot ışığını geçiş yönüne dik olarak monte edin. Ayrıca algılama alanını ayarlamak için spot ışığı kafalarını yönlendirebilirsiniz.

Birden fazla spot ışığını birbirine bağlayabilir miyim?

Evet, bu tipten en fazla 10 armatür paralel olarak bağlanabilir. Ağ bağlantısı için klemens üzerindeki ↓ terminalini kullanın. SC modellerinde ağ bağlantısı STEINEL Connect uygulaması üzerinden yapılır.

Garanti nedir ve nasıl etkinleştirilir?

Üretici garantisi Fransa'da 3 yıldır. Etkinleştirmek için orijinal satın alma belgesini saklayın. Arıza durumunda, ürünü satın alma belgesiyle birlikte satıcınıza veya STEINEL France SAS'a gönderin.

KULLANIM KILAVUZU Spot DUO SC STEINEL

Metin kısmını dikkate alın!

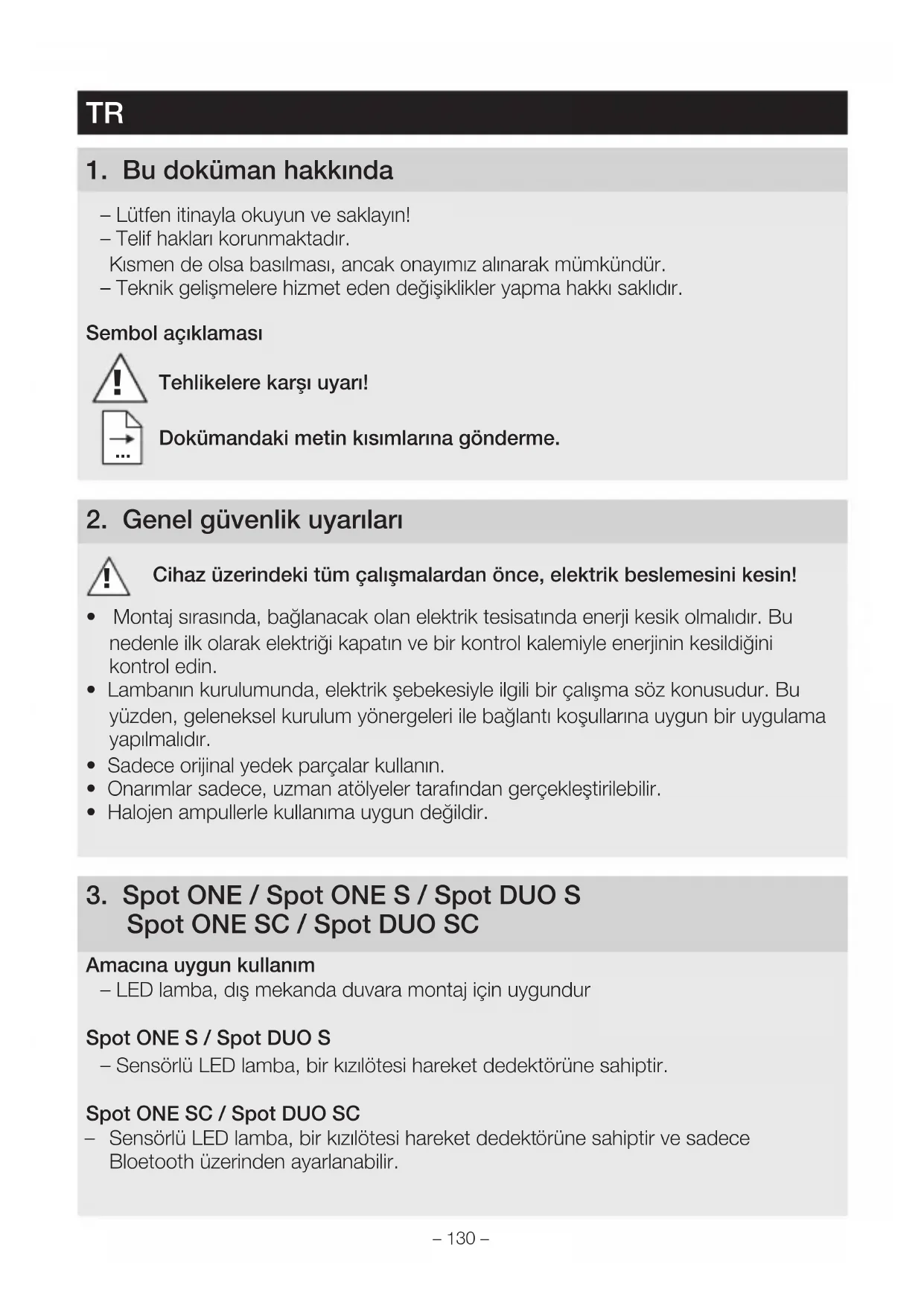

1. Bu doküman hakkında

– Lütfen itinayla okuyun ve saklayın!
- Telif hakları korunmaktadır.

Kısmen de olsa basılması, ancak onayımız alınarak mümkündür.

- Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır.

Sembol açıklaması

Tehlikelere karşı uyarı!

Dokümandaki metin kısımlarına gönderme.

2. Genel güvenlik uyarıları

Cihaz üzerindeki tüm çalışmalardan önce, elektrik beslemesini kesin!

• Montaj sırasında, bağlanacak olan elektrik tesisatında enerji kesik olmalıdır. Bu nedenle ilk olarak elektriği kapatın ve bir kontrol kalemiyle enerjinin kesildiğini kontrol edin.
• Lambanın kurulumunda, elektrik şebekesiyle ilgili bir çalışma söz konusudur. Bu yüzden, geleneksel kurulum yönergeleri ile bağlantı koşullarına uygun bir uygulama yapılmalıdır.
• Sadece orijinal yedek parçalar kullanın.
• Onarımlar sadece, uzman atölyeler tarafından gerçekleştirilebilir.
• Halojen ampullerle kullanıma uygun değildir.

Amacına uygun kullanım

- LED lamba, dış mekanda duvara montaj için uygundur

- Sensörlü LED lamba, bir kızilötesi hareket dedektörüne sahiptir.

Spot ONE SC / Spot DUO SC

- Sensörlü LED lamba, bir kızilötesi hareket dedektörüne sahiptir ve sadece Bloetooth üzerinden ayarlanabilir.

Amacına uygun olmayan kullanım

-LED lamba kısılmaz.

Kisilmaz

Spot ONE teslimat kapsamı (Şek. 3.1)

• Lamba
• Üç vida
• Üç dübel
  -Üç ara parça

Spot DUO teslimat kapsamı (Şek. 3.2)

• Lamba
  – Dört vida
• Dört dübel
  -Dört ara parça

Ürünün boyutları

Spot ONE (Şek. 3.3)

Spot DUO (Şek. 3.4)

Ürüne genel bakış (Şek. 3.5)

A Duvar tutucusu
B Bağlantı terminali
C Emniyet vidası
D Lamba ayağı
E Lamba gövdesi
F Alacakaranlık ayarı (sadece Spot ONE S / DUO S)
G Zaman ayari (sadece Spot ONE S / DUO S)

Kapsama alanı Spot ONE S / DUO S (Şek. 3.6 – 3.8)

Işık şiddeti dağılımı (Şek. 3.9)

4. Elektrik bağlantısı

Devre şeması (Şek. 4.1)

Elektrik kablosu, 3 iletkenli bir kablodur:

L = Faz (genellikle siyah, kahverengi veya gri)

N = Nötr hattı (genellikle mavi)

PE = Topraklama hattı (yeşil / sarı)

Çelişkiye düşülmesi halinde, kabloları bir avometre cihazıyla tanımlayın; ardından tekrar elektriksiz hale getirin. Faz (L), nötr kablosu (N) ve topraklama hattı (PE) avize terminaline bağlanmalıdır.

Önemli:

Bağlantıların karıştırılması, daha sonra cihazda veya sigorta kutusunda kısa devreye neden olur. Bu durumda, kabloların hepsini tekrar tanımlamak ve yeniden birleştirmek zorundasınız. Elektrik besleme kablosuna, açma ve kapama için uygun bir elektrik anahtarı tesis edilebilir.

Ağ sistemi

"↓, lambaların ağ kurulumu için kullanılır. Bu tipten 10 adede kadar lamba paralel bağlanabilir. (Şek. 4.1)

5. Montaj

• Bütün yapı parçalarında hasar kontrolü yapın.
• Hasarlar olduğunda, ürünü işletme almayın.
• Lambanın montaj sırasında, titreşime maruz kalmayacak şekilde sabitlenmesine dikkat edilmelidir.
• Erişim menzilini ve hareketlerin algılanmasını göz önüne alarak, uygun montaj yerini seçin.

En güvenli hareket algılaması, cihaz yürüme yolunun yan tarafına monte edildiği ve sensörün görüşünü olumsuz etkileyecek engeller (örn. ağaçlar, duvarlar vb.) olmadığı takdirde elde edilir.

Montaj adımları

• Elektrik beslemesini kapatın. (Şek. 4.1)
• Emniyet vidasını çözün ve lamba gövdesini duvar tutucusundan ayırın. (Şek. 5.1)
• Geçme terminali çözün ve lamba gövdesini duvar tutucusundan ayırın. (Şek. 5.2)
• Delik yerlerini işaretleyin. (Şek. 5.3)
• Delikleri delin ve dübelleri yerleştirin. (Şek. 5.4)
  • Montaj Siva altı (Şek. 5.5)
• Montaj Sıva üstü, ara parçalarla birlikte (Şek. 5.6)
• Emniyet bandını duvar tutucusuna sabitleyin ve geçme terminali üzerine oturtun. (Şek. 5.7)

- Bağlantı kablosunu bağlayın. (Şek. 5.8)

- Birkaç lambayı ağa bağlarken, kilitleme tırnağını kırın. (Şek. 5.8)

- Lamba gövdesini duvar tutucusunun üzerine takın. (Şek. 5.9)

- Emniyet vidasını vidalayın. (Şek. 5.9)

- Elektrik beslemesini açın. (Şek. 5.9)

- Ayarları yapın

→"6. Fonksiyon"

6. Fonksiyon

• Alacakaranlık ayarı: 1.000 lux
  – Zaman ayarı: 8 saniye

Alacakaranlık ayarı (Şek. 6.2 F)

Lambanın istenen tepkime eşiği, yak. 2 ile 1.000 Lux arasında kademesiz olarak ayarlanabilir.

• Ayar düğmesi konumunda = Gün ışığı işletimi (parlaklığa bağlı olmadan)
• Ayar düğmesi konumunda = Alacakaranlık işletimi (yak. 2 Lux)

Kapsama alanının ayarı sırasında ve gün ışığında fonksiyon testi için, ayar düğmesi

konumunda durmalıdır.

Zaman ayarı (Şek. 6.2 G)

Lambanın istenen aydınlatma süresi, yak. 8 saniye ile maks. 35 dakika arasında kademesiz olarak ayarlanabilir. Bu süre bitmeden önce algılanan her hareketle birlikte, saat yeniden çalışmaya başlar.

• Ayar düğmesi + = yak. 35 dakika
• Ayar düğmesi - = yak. 8 saniye

Not:

Lambanın her durduruluşunu takiben yak. 1 saniye boyunca yeni bir hareket algılaması yapılmaz. Ancak bu sürenin bitimiyle birlikte lamba, hareket halinde ışıgı tekrar açar.

Spot DUO S

Teslimat durumu:

Her iki lamba başlığı da ağa bağlı ve hep aynı anda açılır ve kapanır. İki lamba başlığının bireysel çalışması için, terminaller arasındaki bağlantı kaldırılmalıdır (↓1 ve ↓2).

Spot ONE SC / Spot DUO SC

Fabrika ayarları

– Alacakaranlık ayarı: 2.000 lux
- Zaman ayarı: 5 saniye

STEINEL Connect App

Lambanın akıllı telefon veya tablet ile yapılandırılması için STEINEL Connect App, AppStore'unuzdan indirilmelidir. Bluetooth uyumlu bir akıllı telefon veya Tablet gereklidir.

Android iOS

Aşağıdaki fonksiyonlar, STEINEL Connect App üzerinden ayarlanabilir:

• Zaman ayarı
  – Alacakaranlık ayarı
  – Açma ve kapama zamanları
  – Durum kontrolü Otomatik / Manuel
• Ağ sistemi
• Grup oluşumu
  – Grupların ve lambaların adlandırılması

Not:

Lambanın her durduruluşunu takiben yak. 1 saniye boyunca yeni bir hareket algılaması yapılmaz. Ancak bu sürenin bitimiyle birlikte lamba, hareket halinde ışığı tekrar açar. Zamana göre açmak ve kapatmak için, Spot Connect dahili bir saate sahiptir.

STEINEL Connect App üzerinden Bluetooth bağlantısı yapıldığında, bağlı olan akıllı telefonun saatiyle otomatik olarak senkronize edilir.

Doğru bir fonksiyonun sağlanması için, lambadaki bir elektrik kesintisinin ardından, STEINEL Connect App üzerinden bir bağlantı oluşturulmalıdır. Dahili saat yeniden, akıllı telefon ile senkronize olur.

7. Lambayı döndürme aralığı / Ampul değişimi

Lambayı döndürme aralığı (Şek. 7.1/7.2)

Ampul değişimi

• Lamba gövdesindeki kapağı çözün ve dışarı çekin. (Şek. 7.3)
• Ampulü çözün ve dışarı çekin. (Şek. 7.4)
• Yeni ampulü yerleştirin ve sıkın. (Şek. 7.5)
• Kapağı üzerine oturtun ve sıkın. (Şek. 7.6)

Önemli:

Yalnızca, azami 9 W GU10-LED ampul kullanın.

Not:

→ Bir ampul değişikliği sırasında, contanın ve sızdırmazlık yüzeyinin kirli veya hasarlı olmadığından emin olun.

8. Bakim

Ürün bakım gerektirmez.

Lamba kirlendiğinde, nemli bir bez yardımıyla (deterjan kullanmadan) temizlenebilir.

Önemli: İşletim cihazı değiştirilemez.

230V LED

9. Tasfiye

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.

Elektrikli cihazları evsel atıkların içine atmayın!

Sadece AB ülkeleri için:

Atık Elektrikli ve Elektronik Cihazlar Avrupa yönergesine ve bunun dönüşüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ayrı toplanıp çevre dostu geri dönüşüm için gönderilmesi zorunludur.

10. Uygunluk beyani

Bu vesileyle STEINEL GmbH, kablosuz sistem türü Spot ONE SC / Spot DUO SC'in 2014/53/EU yönetmeliğine uygunluğunu beyan eder. AB Uygunluk Beyanı'nın tam metnini şu web adresinden temin edebilirsiniz: www.steinel.de

11. Üretici garantisi

Bu STEINEL ürünü, büyük bir itinayla üretilmiş, fonksiyon ve güvenlik kontrolleri geçerli talimatlar uyarınca yapılmış ve ardından bir numune kontrolüne tabi tutulmuştur.

STEINEL, kusursuz nitelik ve fonksiyon garantisi vermektedir. Garanti süresi 36 ay olup, kullanıcıya satış tarihi itibariyle başlar. Malzeme ve fabrikasyon hatalardan kaynaklanan kusurlar tarafımızca giderilmektedir; garanti hizmeti, tercihimize bağlı olarak kusurlu parçaların onarımı veya değişimi şeklinde gerçekleşir. Garanti hizmeti, aşınma parçalarındaki hasarları, usulüne aykırı uygulama veya bakım sonucunda meydana gelen hasar ve kusurları kapsamaz. Yabancı cisimlere yansıyan dolayı zararlar, garanti kapsamı dışındadır.

Garanti yükümlülüğü ancak, cihazın açılmamış halde kısa hata açıklaması, kasa fişi veya faturasıyla (satış tarihi ve satıcı kaşesi) birlikte, tam ambalajlanmış şekilde ilgili servis istasyonuna gönderilmesi durumunda geçerlidir.

Onarım servisi:

Garanti süresinin dolması veya garanti kapsamına girmeyen kusurlar halinde, onarım olanağı konusunda lütfen en yakın servis istasyonuna danışınız.

Boyutlar(∅ × T)(H × B × T)	Spot ONE / ONE S / ONE SC: ∅ 97 × 175 mmSpot DUO S / DUO SC: 98 × 247 × 175 mm
Şebeke gerilimi 220 – 240 V, 50/60 Hz
Çekilen güç (Pon)* Spot ONE: 6,7 W	Spot ONE S: 7,5 WSpot ONE SC: 7,9 W	Spot DUO S: 2 × 7,5 WSpot DUO SC: 14,6 W
Işık akımı / Parlaklık Lamba* Spot ONE:	Spot DUO S:512 lm; 76,4 lm/WSpot ONE S:512 lm 68,6 lm/WSpot ONE SC:512 lm; 66,6 lm/W	Spot DUO S:2 × 512 lm; 68,6 lm/WSpot DUO SC:1.024 lm; 70,1 lm/W
Standby (Lamba) Spot ONE S:	2 × 0,5 WSpot ONE SC: ,42 W	Spot DUO S: 2 × 0,5 WSpot DUO SC: 0,42 W
Işık akımı ampul 620 lm 92,5 lm/W
Çekilen güç ampul 6,7 W
Standby Ağ Spot ONE SC: 0,42 W Spot DUO SC: 0,42 W
Renk sıcaklığı* 3.000 K (sicak beyaz)
Renk yansıtmä indeksi* Ra > 80
Ortalama nominal hizmet ömrü* L70B50 25 °C sıcaklıkta: > 20.000 saat
Renk tutarlılığı SDCM* Başlangıçdeğeri:6
Işık şiddeti dağılımı*
Sensör teknolojisi	Spot ONE / DUO S, ONE / DUO SC: Pasif kızılötesi
Kapsama alanı:Kapsama açısı	Spot ONE / DUO S, ONE / DUO SC: 90°
Kapsama alanı:Menfez açısı	Spot ONE / DUO S, ONE / DUO SC: 90°
Algılama menzili	Spot ONE / DUO S, ONE / DUO SC: maks. 10 m
Ampul	GU10-LED-ampul (maks. 9 W)

Zaman ayarı Spot ONE / DUO S: 8 sn – 35 dakSpot ONE / DUO SC: 5 sn – 60 dak

Alacakaranlık ayarı Spot ONE / DUO S: 2 – 1.000 LuxSpot ONE / DUO SC: 2 – 2.000 Lux

Koruma türü IP44

Koruma sınıfı I

Ortam sıcaklığı -20 – +40 °C

Bluetooth frekansı Spot ONE / DUO SC: 2,4 – 2,48 GHz

Bluetooth verici gücü Spot ONE / DUO SC: 5 dBm / 3 mW

Enerji verimlilik sınıfı Bu ürün, enerji verimliliği sınıfı "F" olan bir / iki ışık kaynağı içerir.

* birlikte verilen LED ışık kaynağı için

13. İşletim arızaları

Arıza Nedeni Giderilmesi

LED lamba çalışmıyor	■Sigorta atmış,çalıştırılmamış, kablo kopuk■Kısa devre■Ampul arızalı	■Sigortayı çalıştırın,değiştirin, elektrik anahtarını çalıştırın;kabloyu avometre ile gözden geçirin■Bağlantıları gözden geçirin■Ampulü değiştirin
Sensörlü LED lamba çalışmıyor	■Gündüz işletiminde, alacakaranlık ayarı gece işletiminde■Elektrik anahtarı KAPALI■Sigorta atmış■Kapsama alanı, hedefe yönelik ayarlanmamış	■Yeniden ayarlayın■Çalıştırın■Sigortayı çalıştırın,değiştirin, gerekt.bağlantıyı kontrol edin■Yeniden ayarlayın
Sensörlü LED lamba kapanmıyor	■Kapsama alanında sürekli hareket var	■Aralığı kontrol edin ve icab. yeniden ayarlayın ya da üzerini açın
Sensörlü LED lamba daima AÇIK / KAPALI çalışıyor	■ Kapsama alanında hayvanlar hareket ediyor	■ Sensörü daha yukarı kaldırın; alanı değiştirin
Sensörlü LED lamba istenmeden devreye giriyor	■Rüzgar, kapsama alanındaki ağaçları ve çalıları hareket ettiriyor■Yoldan geçen araçlar algılanıyor■Hava şartları (rüzgar, yağmur, kar) nedeniyle veya vantilatörler, açık pencerelerden gelen hava akımıyla ani sıcaklık değişimi var■Sensörlü LED lamba sallanıyor (hareket ediyor), örn. fırtınalar veya güçlü yağış nedeniyle	■Aralığı değiştirin■Aralığı değiştirin■Aralığı değiştirin, montaj yerini kaydırın■Sensörlü LED lambayı sağlam bir zemin üzerine monte edin
