Τύπος προϊόντος	Εξωτερικός προβολέας LED με ανιχνευτή κίνησης
Μάρκα	Steinel
Μοντέλο	Spot DUO SC
Διαστάσεις (Y x Π x Β)	98 x 247 x 175 mm
Τροφοδοσία	220-240 V, 50/60 Hz
Ισχύς εισόδου	14,6 W
Συνολική φωτεινή ροή	1 024 lm
Θερμοκρασία χρώματος	3 000 K (θερμό λευκό)
Βαθμός προστασίας	IP44
Κατηγορία προστασίας	I
Τύπος ανιχνευτή	Παθητική υπέρυθρη (PIR)
Γωνία ανίχνευσης	90°
Εμβέλεια ανιχνευτή	Μέγ. 10 m
Ρυθμιζόμενη καθυστέρηση	Από 5 s έως 60 min (μέσω εφαρμογής STEINEL Connect)
Όριο ενεργοποίησης	Από 2 έως 2 000 lx (μέσω εφαρμογής)
Πηγή φωτός	GU10 LED (μέγ. 9 W, κλάση F)
Συνδεσιμότητα	Bluetooth 2,4-2,48 GHz, ισχύς 5 dBm
Περιεχόμενο συσκευασίας	Φωτιστικό, 4 βίδες, 4 ούπα, 4 αποστάτες
Συντήρηση	Καθαρίζετε με υγρό πανί χωρίς απορρυπαντικό
Ασφάλεια	Διακόψτε την τροφοδοσία πριν από κάθε επέμβαση
Ανταλλακτικά	Αντικαταστάσιμη πηγή φωτός GU10 (μέγ. 9 W)
Δυνατότητα επισκευής	Επισκευές από εξειδικευμένα συνεργεία, χρήση γνήσιων ανταλλακτικών
Εγγύηση κατασκευαστή	3 έτη (Γαλλία)

Συχνές ερωτήσεις - Spot DUO SC STEINEL

Πώς να ρυθμίσω τον προβολέα με το smartphone μου;

Κατεβάστε την εφαρμογή STEINEL Connect από το AppStore ή το Google Play. Βεβαιωθείτε ότι το smartphone σας είναι συμβατό με Bluetooth. Ακολουθήστε τις οδηγίες στην εφαρμογή για να ρυθμίσετε την καθυστέρηση, το όριο ενεργοποίησης και τα χρονικά διαστήματα.

Τι να κάνω αν ο προβολέας δεν ανάβει καθόλου;

Ελέγξτε πρώτα ότι η τροφοδοσία είναι ενεργή (ασφάλεια, διακόπτης). Χρησιμοποιήστε έναν ελεγκτή τάσης για να ελέγξετε το καλώδιο. Αν όλα είναι σωστά, η πηγή φωτός μπορεί να είναι ελαττωματική· αντικαταστήστε την με μια GU10 LED μέγ. 9 W.

Ο προβολέας ανάβει και σβήνει χωρίς προφανή λόγο.

Αυτό μπορεί να οφείλεται σε κινήσεις ζώων ή δέντρων στην περιοχή ανίχνευσης. Προσανατολίστε τον ανιχνευτή περισσότερο προς τα πάνω ή τροποποιήστε την περιοχή. Ελέγξτε επίσης ότι ο προβολέας είναι σταθερά στερεωμένος για να αποφευχθούν δονήσεις.

Πώς να ρυθμίσω την καθυστέρηση (διάρκεια φωτισμού);

Για το μοντέλο Spot DUO SC, χρησιμοποιήστε την εφαρμογή STEINEL Connect. Η καθυστέρηση μπορεί να ρυθμιστεί από 5 δευτερόλεπτα έως 60 λεπτά. Για τα μοντέλα χωρίς Bluetooth (Spot DUO S), γυρίστε το κουμπί G στο περίβλημα (από 8 s έως 35 min).

Ο προβολέας ανάβει μόνο τη νύχτα, μπορεί να λειτουργήσει την ημέρα;

Ναι, ρυθμίστε το όριο ενεργοποίησης στη θέση ⚙ (ημερήσια λειτουργία) μέσω της εφαρμογής ή του κουμπιού F. Για δοκιμή σε πλήρες φως ημέρας, βάλτε το κουμπί στη θέση ήλιου ().

Μπορώ να χρησιμοποιήσω λαμπτήρα αλογόνου σε αυτόν τον προβολέα;

Όχι, η συσκευή έχει σχεδιαστεί μόνο για πηγές LED GU10 έως 9 W. Η χρήση αλογόνων απαγορεύεται και θα μπορούσε να βλάψει τον προβολέα.

Πώς να αντικαταστήσω την πηγή φωτός;

Διακόψτε πρώτα την τροφοδοσία. Ξεβιδώστε το καπάκι κάλυψης, στη συνέχεια ξεβιδώστε την πηγή φωτός. Αντικαταστήστε την με μια LED GU10 μέγ. 9 W. Βεβαιωθείτε ότι ο δακτύλιος είναι καθαρός και σε καλή κατάσταση πριν ξαναβιδώσετε το καπάκι.

Ο ανιχνευτής δεν ανιχνεύει κινήσεις, τι να κάνω;

Ελέγξτε ότι η περιοχή ανίχνευσης δεν είναι φραγμένη (δέντρα, τοίχοι). Τοποθετήστε τον προβολέα κάθετα προς την κατεύθυνση διέλευσης. Μπορείτε επίσης να προσανατολίσετε τις κεφαλές του προβολέα για να ρυθμίσετε το πεδίο ανίχνευσης.

Μπορώ να συνδέσω πολλούς προβολείς μεταξύ τους;

Ναι, έως 10 φωτιστικά αυτού του τύπου μπορούν να συνδεθούν παράλληλα. Για τη δικτύωση, χρησιμοποιήστε τον ακροδέκτη ↓ στο μπλοκ ακροδεκτών. Για τα μοντέλα SC, η δικτύωση γίνεται μέσω της εφαρμογής STEINEL Connect.

Ποια είναι η εγγύηση και πώς να την ενεργοποιήσω;

Η εγγύηση κατασκευαστή είναι 3 έτη στη Γαλλία. Για ενεργοποίηση, φυλάξτε την πρωτότυπη απόδειξη αγοράς. Σε περίπτωση ελαττώματος, στείλτε το πλήρες προϊόν με την απόδειξη αγοράς στον αντιπρόσωπό σας ή στην STEINEL France SAS.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Spot DUO SC STEINEL

Τηρείτε γραπτές οδηγίες!

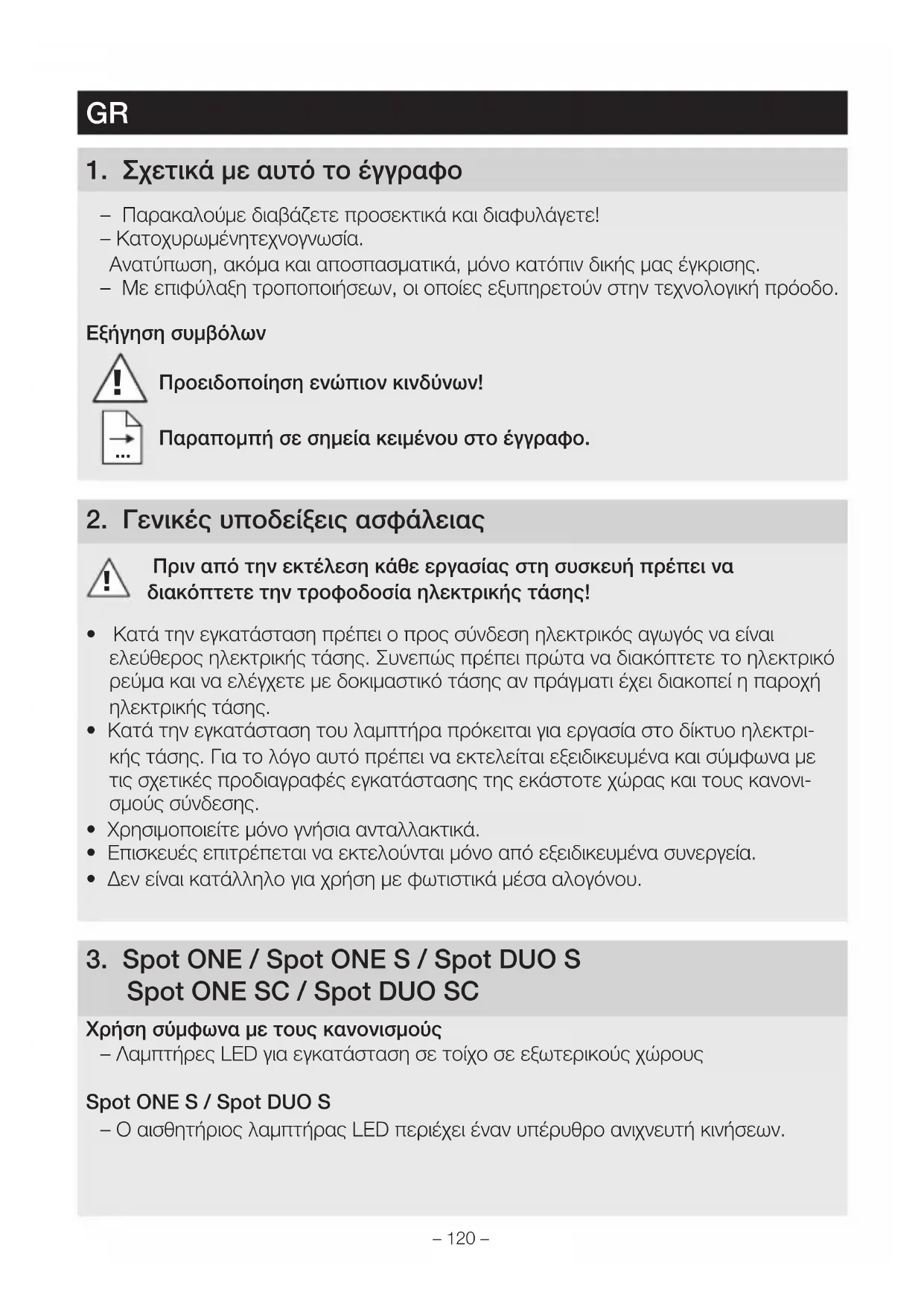

1. Σχετικά με αυτό το έγγραφο

• Παρακαλούμε διαβάζετε προσεκτικά και διαφυλάγετε!
• Κατοχυρωμένητεχνογνωσία.

Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης.

- Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική πρόοδο.

Εξήγηση συμβόλων

Προειδοποίηση ενώπιον κινδύνων!

Παραπομπή σε σημεία κειμένου στο έγγραφο.

2. Γενικές υποδείξεις ασφάλειας

Πριν από την εκτέλεση κάθε εργασίας στη συσκευή πρέπει να διακόπτετε την τροφοδοσία ηλεκτρικής τάσης!

• Κατά την εγκατάσταση πρέπει ο προς σύνδεση ηλεκτρικός αγωγός να είναι ελεύθερος ηλεκτρικής τάσης. Συνεπώς πρέπει πρώτα να διακόπτετε το ηλεκτρικό ρεύμα και να ελέγχετε με δοκιμαστικό τάσης αν πράγματι έχει διακοπεί η παροχή ηλεκτρικής τάσης.
• Κατά την εγκατάσταση του λαμπτήρα πρόκειται για εργασία στο δίκτυο ηλεκτρικής τάσης. Για το λόγο αυτό πρέπει να εκτελείται εξειδικευμένα και σύμφωνα με τις σχετικές προδιαγραφές εγκατάστασης της εκάστοτε χώρας και τους κανονισμούς σύνδεσης.
• Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.
• Επισκευές επιτρέπεται να εκτελούνται μόνο από εξειδικευμένα συνεργεία.
• Δεν είναι κατάλληλο για χρήση με φωτιστικά μέσα αλογόνου.

Χρήση σύμφωνα με τους κανονισμούς

- Λαμπτήρες LED για εγκατάσταση σε τοίχο σε εξωτερικούς χώρους

- Ο αισθητήριος λαμπτήρας LED περιέχει έναν υπέρυθρο ανιχνευτή κινήσεων.

Spot ONE SC / Spot DUO SC

- Ο αισθητήριος λαμπτήρας LED περιέχει έναν υπέρυθρο ανιχνευτή κινήσεων και ρυθμίζεται μόνο μέσω Bluetooth.

Χρήση όχι σύμφωνα με τους κανονισμούς

-Ο προβολέας LED δεν διαθέτει ρεοστατική ρύθμιση.

Χωρίς ρεοστατική ρύθμιση

Περιεχόμενο συσκευασίας Spot ONE (εικ. 3.1)

• λαμπτήρας
• τρεις βίδες
• τρία ούπατ
  -τρία διαστάρια

Περιεχόμενο συσκευασίας Spot DUO (εικ. 3.2)

• λαμπτήρας
• τέσσερεις βίδες
• τέσσερα ούπατ
  -τέσσερα διαστάρια

Διαστάσεις προϊόντος

Spot ONE (εικ. 3.3)

Spot DUO (εικ. 3.4)

Επισκόπηση προϊόντος (εικ. 3.5)

A Στήριγμα τοίχου
Β Ακροδέκτης σύνδεσης
C Bíδα ασφάλισης
D Báση φωτιστικού
Ε Πλαίσιο φωτιστικού
F Ρύθμιση ορίου ευαισθησίας (μόνο Spot ONE S / DUO S)
G Púθμιση χρόνου (μόνο Spot ONE S / DUO S)

'Ορια ανίχνευσης Spot ONE S / DUO S (εικ. 3.6 – 3.8)

Κατανομή φωτεινής έντασης (εικ. 3.9)

4. Ηλεκτρική σύνδεση

Διάγραμμα συνδεσμολογίας (εικ. 4.1)

Ο αγωγός τροφοδοσίας αποτελείται από καλώδιο 3 συρμάτων:

L = Φάση (συνήθως μαύρο, καφέ ή γκρι)

N = Ουδέτερος αγωγός (συνήθως μπλε)

PE = Αγωγός γείωσης (πράσινο / κίτρινο)

Σε περίπτωση αμφιβολιών, πρέπει να προβείτε σε αναγνώριση των αγωγών με δοκιμαστικό τάσης. Κατόπιν αποσυνδέετε πάλι από την ηλεκτρική τάση. Η φάση (L), ο ουδέτερος αγωγός (N) και ο αγωγός γείωσης (PE) συνδέονται στον ακροδέκτη σύνδεσης.

Προσοχή:

Το μπέρδεμα των συνδέσεων θα προκαλέσει αργότερα στη συσκευή ή στον πίνακα ασφαλειών βραχυκύκλωμα. Στην περίπτωση αυτή πρέπει να γίνει εκ νέου αναγνώριση των μεμονωμένων αγωγών και επανασύνδεση. Στον αγωγό τροφοδοσίας μπορεί φυσικά να υπάρχει διακόπτης δικτύου τροφοδοσίας για ενεργοποίηση ή απενεργοποίηση.

Δικτύωση

"↓" εξυπηρετεί στη δικτύωση των λαμπτήρων. Είναι εφικτή η παράλληλη σύνδεση έως και 10 λαμπτήρων αυτού του τύπου. (εικ. 4.1)

5. Εγκατάσταση

• Ελέγχετε όλα τα εξαρτήματα σχετικά με βλάβες.
• Σε περίπτωση βλαβών δεν επιτρέπεται η λειτουργία του προϊόντος.
• Κατά την εγκατάσταση του λαμπτήρα πρέπει να προσέξετε ώστε η στερέωσή του να γίνει χωρίς να επιδέχεται κραδασμούς.
• Επιλέγετε κατάλληλο σημείο εγκατάστασης λαμβάνοντας υπόψη την εμβέλεια και την ανίχνευση κινήσεων.

Η ασφαλέστερη ανίχνευση κινήσεων πραγματοποιείται, εάν η συσκευή εγκατασταθεί πλάγια ως προς την κατεύθυνση κίνησης και εφόσον δεν παρεμποδίζουν την ορατότητα του αισθητήρα εμπόδια (όπως π.χ δέντρα, τοίχοι κ.λπ.).

Βήματα εγκατάστασης

• Διακόπτετε τροφοδοσία ρεύματος. (εικ. 4.1)
- Λύνετε τη βίδα ασφάλισης και λύνετε το πλαίσιο φωτιστικού από το στήριγμα τοίχου. (εικ. 5.1)
- Λύνετε κλέμα εμβυσμάτωσης και αποσπάτε πλαίσιο φωτιστικού από το στήριγμα τοίχου. (εικ. 5.2)
- Σημαδεύετε τα σημεία για τρύπες (εικ. 5.3)
- Ανοίγετε τρύπες και τοποθετείτε ούπατ. (εικ. 5.4)

• Ενδοτοίχια εγκατάσταση (εικ. 5.5)
• Εξωτοίχια εγκατάσταση με διαστάρια (εικ. 5.6)
• Στερεώνετε ιμάντα ασφαλείας στο στήριγμα τοίχου και προσαρμόζετε κλέμα εμβυσμάτωσης. (εικ. 5.7)
• Συνδέετε καλώδιο σύνδεσης. (εικ. 5.8)
• Κατά τη δικτύωση περισσοτέρων λαμπτήρων αφαιρείτε σπάζοντας το κολάρο ασφάλειας. (εικ. 5.8)
• Προσαρμόζετε πλαίσιο φωτιστικού στο στήριγμα τοίχου. (εικ. 5.9)
  • Βιδώνετε βίδα ασφάλισης. (εικ. 5.9)
• Ενεργοποιείτε τροφοδοσία ρεύματος. (εικ. 5.9)
• Κάνετε ρυθμίσεις →"6. Λειτουργία"

6. Λειτουργία

Ρυθμίσεις εργοστασίου

- Ρύθμιση ευαισθησίας: 1.000 Lux

- Ρύθμιση χρόνου: 8 δευτερόλεπτα

Ρύθμιση ευαισθησίας (εικ. 6.2 F)

Το επιθυμητό όριο ευαισθησίας του λαμπτήρα μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 2 έως 1.000 Lux.

• Ρυθμιστής σε θέση ⚙ = Λειτουργία φωτός ημέρας (εξαρτάται από φωτεινότητα)
• Ρυθμιστής σε θέσηζ = Λειτουργία λυκόφωτος (περ. 2 Lux.)

Κατά τη ρύθμιση των ορίων ανίχνευσης και για το τεστ λειτουργίας σε φως ημέρας πρέπει ο ρυθμιστής να είναι σε θέση

Ρύθμιση χρόνου (εικ. 6.2 G)

Η επιθυμητή διάρκεια φωτισμού του λαμπτήρα μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 8 δευτ. έως το ανώτερο 35 λεπτά. Με κάθε ανίχνευση κίνησης πριν από την παρέλευση αυτού του χρόνου γίνεται εκ νέου εκκίνηση του χρονομέτρου.

- Ρυθμιστής + = περ. 35 λεπτά

- Ρυθμιστής - = περ. 8 δευτερόλεπτα

Υπόδειξη:

Μετά από κάθε διαδικασία απενεργοποίησης του λαμπτήρα διακόπτεται για 1 πε- ρίπου δευτερόλεπτο η εκ νέου ανίχνευση κίνησης. Μόνο εφόσον παρέλθει αυτός ο χρόνος μπορεί ο λαμπτήρας να ανιχνεύσει κίνηση και να ανάψει πάλι το φως.

Spot DUO S

Κατάσταση παράδοσης: Και οι δύο κεφαλές λαμπτήρων είναι δικτυωμένες και ενεργοποιούνται και απενεργοποιούνται πάντα ταυτόχρονα.

Για μεμονωμένη λειτουργία των δύο κεφαλών των λαμπτήρων, η σύνδεση μεταξύ των ακροδεκτών πρέπει να αφαιρεθεί (↓1 και ↓2).

Spot ONE SC / Spot DUO SC

Ρυθμίσεις εργοστασίου

- Ρύθμιση ευαισθησίας: 2.000 Lux

– Ρύθμιση χρόνου: 5 δευτερόλεπτα

STEINEL Connect App

Για τη ρύθμιση του λαμπτήρα με Smartphone ή Tablet, πρέπει να κατεβάσετε το STEINEL Connect App από το δικό σας AppStore. Είναι απαραίτητο ένα Smartphone με Bluetooth ή Tablet.

Android iOS

Οι ακόλουθες λειτουργίες είναι ρυθμίσιμες μέσω του STEINEL Connect App:

• Ρύθμιση χρόνου
• Ρύθμιση ευαισθησίας
• Χρόνοι ενεργοποίησης και απενεργοποίησης
• Περιστασιακή ρύθμιση Αυτόματα / Χειροκίνητα
• Δικτύωση
• Δημιουργία ομάδων
• Ονομασία ομάδων και λαμπτήρων

Υπόδειξη:

Μετά από κάθε διαδικασία απενεργοποίησης του λαμπτήρα διακόπτεται για 1 περίπου δευτερόλεπτο η εκ νέου ανίχνευση κίνησης. Μόνο εφόσον παρέλθει αυτός ο χρόνος μπορεί ο λαμπτήρας να ανιχνεύσει κίνηση και να ανάψει πάλι το φως.

Για ενεργοποίηση και απενεργοποίηση που βασίζεται στον χρόνο, το Σποτ Connect διαθέτει ένα εσωτερικό ρολόι. Αυτό συγχρονίζεται αυτόματα με το ρολόι του συνδεδεμένου smartphone κάθε φορά που πραγματοποιείται σύνδεση Bluetooth μέσω του STEINEL Connect App. Για να διασφαλιστεί η σωστή λειτουργία, μετά από μία διακοπή τάσης του λαμπτήρα πρέπει να πραγματοποιηθεί σύνδεση μέσω του STEINEL Connect App. Το εσωτερικό ρολόι συγχρονίζεται εκ νέου με το ρολόι του smartphone.

7. Όρια περιστροφής λαμπτήρα / αλλαγή φωτιστικού μέσου

Όρια περιστροφής λαμπτήρα (εικ. 7.1/7.2)

Αλλαγή φωτιστικού μέσου

• Λύνετε τον δίσκο κάλυψης στο πλαίσιο φωτιστικού και τον αφαιρείτε. (εικ. 7.3)
• Λύνετε φωτιστικό μέσο και το αφαιρείτε. (εικ. 7.4)
  • Τοποθετείτε νέο φωτιστικό μέσο και το βιδώνετε καλά. (εικ. 7.5)
• Προσαρμόζετε δίσκο κάλυψης και τον βιδώνετε καλά. (εικ. 7.6)

Προσοχή:

Χρησιμοποιείτε μόνο φωτιστά μέσα GU10-LED έως το ανώτερο 9 W.

Υπόδειξη:

→ Κατά την αλλαγή φωτιστικού μέσου, βεβαιωθείτε ότι η στεγανοποίηση και η επιφάνεια στεγανοποίησης δεν είναι ακάθαρτες ή φθαρμένες.

8. Συντήρηση

Το προϊόν δεν χρειάζεται συντήρηση.

Σε περίπτωση ακαθαρσιών ο λαμπτήρας μπορεί να καθαρίζεται με νωπό πανί (χωρίς απορρυπαντικό).

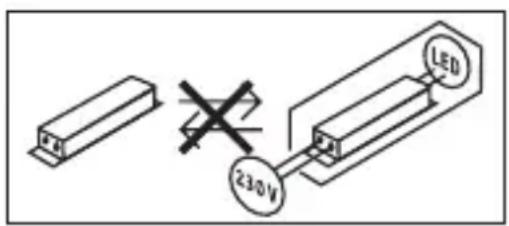

Σημαντικό: Η συσκευή λειτουργίας δεν μπορεί να αντικατασταθεί.

230V LED

9. Απόσυρση

Ηλεκτρικές συσκευές, εξαρτήματα και συσκευασίες θα πρέπει να αποσύρονται με τρόπο φιλικό προς το περιβάλλον και να ανακυκλώνονται.

Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα!

Μόνο για χώρες ΕΕ:

Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον.

10. Δήλωση συμμόρφωσης

Με την παρούσα ο/η STEINEL GmbH, δηλώνει ότι ο radioεξοπλισμός Spot ONE SC / Spot DUO SC πληροί την οδηγία 2014/53/ΕΕ. Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ διατίθεται στην ακόλουθη ιστοσελίδα στο διαδίκτυο: www.steinel.de

11. Εγγύηση κατασκευαστή

Αυτό το προϊόν STEINEL κατασκευάστηκε με μέγιστη προσοχή, ελέγχθηκε σχετικά με τη λειτουργία του και την τεχνική του ασφάλεια σύμφωνα με τους ισχύοντες κανονισμούς και κατόπιν υποβλήθηκε σε δειγματοληπτικό έλεγχο. Η εταιρία STEINEL αναλαμβάνει την εγγύηση για απρόσκοπτη κατάσταση και λειτουργία. Ο χρόνος εγγύησης ανέρχεται σε 36 μήνες και αρχίζει με την ημέρα πώλησης στον καταναλωτή. Επιδιορθώνουμε ελαττώματα, τα οποία οφείλονται σε σφάλματα υλικού ή εργοστασίου, η εγγυητική απαίτηση εκπληρώνεται με επισκευή ή αντικατάσταση ελαττωματικών εξαρτημάτων σύμφωνα με δική μας επιλογή. Η εγγυητική απαίτηση εκπίπτει για βλάβες σε φθειρόμενα εξαρτήματα όπως επίσης για βλάβες και ελαττώματα που οφείλονται σε ακατάλληλο χειρισμό ή ακατάλληλη συντήρηση. Περαιτέρω επακόλουθες βλάβες σε ξένα αντικείμενα αποκλείονται.

Η εγγύηση παρέχεται μόνο εφόσον η συσκευή αποσταλεί σε μη αποσυναρμολογημένη μορφή με σύντομη περιγραφή βλάβης, απόδειξη ταμείου ή τιμολόγιο (ημερομηνία αγοράς και σφραγίδα εμπόρου), καλά συσκευασμένη στην αρμόδια υπηρεσία σέρβις.

Σέρβις επισκευής:

Για επισκευές μετά την πάροδο του χρόνου εγγύησης ή επισκευές ελαττωμάτων χωρίς εγγυητική απαίτηση απευθυνθείτε στο πλησιέστερο σέρβις για να πληροφορηθείτε τη δυνατότητα επισκευής.

12. Τεχνικά δεδομένα
Διαστάσεις(∅ × B)(Υ × Π × Β)	Spot ONE / ONE S / ONE SC: ∅ 97 × 175 mmSpot DUO S / DUO SC: 98 × 247 × 175 mm
Τάση δικτύου 220 – 240 V, 50/60 Hz
Ισχύς εισόδου (P _on )* Spot ONE: 6,7 WSpot ONE S: 7,5 WSpot ONE SC: 7,9 W		Spot DUO S: 2 × 7,5 WSpot DUO SC: 14,6 W
Φωτεινή ροή / φωτεινότηταλαμπτήρα*	Spot ONE:512 lm; 76,4 lm/WSpot ONE S:512 lm 68,6 lm/WSpot ONE SC:512 lm; 66,6 lm/W	Spot DUO S:2 × 512 lm; 68,6 lm/WSpot DUO SC:1.024 lm; 70,1 lm/W
Αναμονή (λαμπτήρας) Spot ONE S:2 × 0,5 WSpot ONE SC: ,42 W		Spot DUO S: 2 × 0,5 WSpot DUO SC: 0,42 W
Φωτεινή ροή φωτιστικού μέσου 620 lm 92,5 lm/W
Ισχύς εισόδου φωτιστικού μέσου 6,7 W
Αναμονή δίκτυο Spot ONE SC: 0,42 W Spot DUO SC: 0,42 W
Θερμοκρασία χρώματος* 3.000 K (θερμό λευκό)
Δείκτης χρωματικής απόδοσης* R _a > 80
Μέση διάρκεια ζωής μέτρησης* L70B50 σε 25 °C: > 20.000 ώρες
Χρωματική συνέπεια SDCM* Εισαγόμενη τιμή: 6
Κατανομή φωτεινής έντασης*
Τεχνολογία αισθητήρων	Spot ONE / DUO S, ONE / DUO SC: Παθητικόυπέρυθρο
Εύρος ανίχνευσης:γωνία ανίχνευσης	Spot ONE / DUO S, ONE / DUO SC: 90°
Εύρος ανίχνευσης:γωνία ανοίγματος	Spot ONE / DUO S, ONE / DUO SC: 90°
Εμβέλεια κάλυψης	Spot ONE / DUO S, ONE / DUO SC: μέγ. 10 m
Φωτιστικό μέσο	GU10-LED-φωτιστικό μέσο (μέγ. 9 W)

Ρύθμιση χρόνου Spot ONE / DUO S: 8 δευτ. – 35 λεπτάSpot ONE / DUO SC: 5 δευτ. – 60 λεπτά

Ρύθμιση ευαισθησίας Spot ONE / DUO S: 2 – 1.000 LuxSpot ONE / DUO SC: 2 – 2.000 Lux

Είδος προστασίας IP44

Κλάση προστασίας I

Θερμοκρασία περιβάλλοντος -20 – +40 °C

Συχνότητα Bluetooth Spot ONE / DUO SC: 2,4 – 2,48 GHz

Ισχύς εκπομπής Bluetooth Spot ONE / DUO SC: 5 dBm / 3 mW

Τάξη ενεργειακής απόδοσης Το παρόν προϊόν περιέχει μία / δύο πηγή / πηγές φωτός τάξης ενεργειακής απόδοσης „F“.

* για συνημμένο φωτιστικό μέσο LED

13. Διαταραχές λειτουργίας

Βλάβη Αιτία Βοήθεια

Λαμπτήρας LED δεν ανάβει	■Ασφάλεια αντέδρασε, μη ενεργοποιημένη, διακοπή κυκλώματος■Βραχυκύκλωμα■Φωτιστικό μέσο ελαττωματικό	■Ενεργοποίηση ασφάλειας, αντικατάσταση, ενεργοποίηση διακόπτη δικτύου, έλεγχος κυκλώματος με δοκιμαστικό τάσης■Ελέγχετε συνδέσεις■Αλλάζετε φωτιστικό μέσο
Αισθητήριος λαμπτήρας LED δεν ανάβει	■Στη λειτουργία ημέρας, ρύθμιση λυκόφωτος βρίσκεται σε λειτουργία νύχτας■Διακόπτης δικτύου ΕΚΤΟΣ■Ασφάλεια αντέδρασε■Ανακριβής ρύθμιση περιοχής κάλυψης	■Νέα ρύθμιση■Ενεργοποίηση■Ενεργοποίηση ασφάλειας, αντικατάσταση, εν ανάγκη έλεγχος σύνδεσης■Νέα ρύθμιση
Αισθητήριος λαμπτήρας LED δεν σβήνει	■Διαρκής κίνηση εντός ορίων ανίχνευσης	■Ελέγξτε πεδίο και προβείτε σε νέα ρύθμιση ή καλύψτε με προσαρμοζόμενα καλύμματα
Αισθητήριος λαμπτήρας LED διαρκώς σε ΕΝΤΟΣ / ΕΚΤΟΣ	■Ζώα κινούνται εντός των ορίων ανίχνευσης	■Περιστρέψτετον αισθητήραυψηλότερα, αλλάξτε περιοχή
Αισθητήριος λαμπτήρας LED ενεργοποιείται ανεπιθύμητα	■Ο άνεμος φυσάει δένδρα και θάμνους στην περιοχή κάλυψης■Ανίχνευση αυτοκινήτων στο δρόμο■Ξαφνικές μεταβολές θερμοκρασίας λόγω καιρικών συνθηκών (αέρας, βροχή, χιόνι) ή αέρας από ανεμιστήρες ή ανοιχτά παράθυρα■Αισθητήριος λαμπτήρας LED περιστρέφεται (κινείται) εξαιτίας ανεμοριππών ή ισχυρής βροχόπτωσης	■Μετατοπίζετε περιοχή ανίχνευσης■Μετατοπίζετε περιοχή ανίχνευσης■Αλλάζετε περιοχή, μετατοπίζετε σημείο εγκατάστασης■Κάνετε εγκατάσταση αισθητήριου λαμπτήρα LED σε σταθερή επιφάνεια
