Spot DUO SC - Lempa STEINEL - Nemokama naudojimo instrukcija

Produkto tipas	LED lauko lempa su judesio detektoriumi
Prekės ženklas	Steinel
Modelis	Spot DUO SC
Matmenys (A x P x G)	98 x 247 x 175 mm
Maitinimas	220-240 V, 50/60 Hz
Sunaudojama galia	14,6 W
Bendras šviesos srautas	1 024 lm
Spalvos temperatūra	3 000 K (šilta balta)
Apsaugos laipsnis	IP44
Apsaugos klasė	I
Detektoriaus tipas	Pasyvus infraraudonasis (PIR)
Aptikimo kampas	90°
Detektoriaus nuotolis	Maks. 10 m
Reguliuojamas vėlinimas	Nuo 5 s iki 60 min (per STEINEL Connect programėlę)
Įjungimo slenkstis	Nuo 2 iki 2 000 lx (per programėlę)
Šviesos šaltinis	GU10 LED (maks. 9 W, F klasė)
Ryšys	Bluetooth 2,4-2,48 GHz, galia 5 dBm
Pristatymo turinys	Šviestuvas, 4 varžtai, 4 kaiščiai, 4 tarpinės detalės
Priežiūra	Valykite drėgna šluoste be ploviklio
Saugumas	Prieš bet kokius veiksmus atjunkite maitinimą
Atsarginės dalys	Keičiamas GU10 šviesos šaltinis (maks. 9 W)
Remontabilumas	Remontus atlieka specializuoti servisai, naudokite originalias dalis
Gamintojo garantija	3 metai (Prancūzija)

Dažnai užduodami klausimai - Spot DUO SC STEINEL

Kaip sukonfigūruoti prožektorių su mano išmaniuoju telefonu?

Atsisiųskite STEINEL Connect programėlę iš AppStore arba Google Play. Įsitikinkite, kad jūsų išmanusis telefonas yra suderinamas su Bluetooth. Vadovaukitės programėlės instrukcijomis, kad nustatytumėte vėlinimą, įjungimo slenkstį ir laiko zonas.

Ką daryti, jei prožektorius visiškai neįsijungia?

Pirmiausia patikrinkite, ar maitinimas aktyvus (saugiklis, jungiklis). Naudokite įtampos testerį kabeliui patikrinti. Jei viskas gerai, šviesos šaltinis gali būti sugedęs; pakeiskite jį GU10 LED maks. 9 W.

Prožektorius įsijungia ir išsijungia be aiškios priežasties.

Tai gali lemti gyvūnų ar medžių judėjimas aptikimo zonoje. Nukreipkite detektorių aukštyn arba pakeiskite zoną. Taip pat patikrinkite, ar prožektorius tvirtai pritvirtintas, kad išvengtumėte vibracijų.

Kaip nustatyti vėlinimą (apšvietimo trukmę)?

„Spot DUO SC“ modeliui naudokite STEINEL Connect programėlę. Vėlinimas gali būti nustatytas nuo 5 sekundžių iki 60 minučių. Modeliams be Bluetooth (Spot DUO S) pasukite G rankenėlę ant korpuso (nuo 8 s iki 35 min).

Prožektorius įsijungia tik naktį, ar galima jį naudoti dieną?

Taip, nustatykite įjungimo slenkstį į ⚙ (dieninis režimas) padėtį per programėlę arba F rankenėlę. Norėdami išbandyti dienos šviesoje, pasukite rankenėlę į saulės () padėtį.

Ar galiu šiame prožektoriuje naudoti halogeninę lemputę?

Ne, prietaisas skirtas tik LED GU10 šaltiniams iki 9 W. Halogeninių lempų naudojimas draudžiamas ir gali sugadinti prožektorių.

Kaip pakeisti šviesos šaltinį?

Pirmiausia atjunkite maitinimą. Atsukite dengiamąjį stiklą, tada atsukite šviesos šaltinį. Pakeiskite jį LED GU10 maks. 9 W. Prieš vėl prisukdami stiklą, įsitikinkite, kad tarpinė yra švari ir geros būklės.

Detektorius neaptinka judesio, ką daryti?

Patikrinkite, ar aptikimo zona nėra užblokuota (medžiai, sienos). Sumontuokite prožektorių statmenai judėjimo krypčiai. Taip pat galite pakreipti prožektoriaus galvutes, kad sureguliuotumėte aptikimo lauką.

Ar galiu sujungti kelis prožektorius tarpusavyje?

Taip, iki 10 šio tipo šviestuvų gali būti prijungti lygiagrečiai. Tinklui sukurti naudokite gnybtą ↓ ant jungties. SC modeliams tinklas kuriamas per STEINEL Connect programėlę.

Kokia garantija ir kaip ją aktyvuoti?

Gamintojo garantija yra 3 metai Prancūzijoje. Norėdami aktyvuoti, išsaugokite originalų pirkimo įrodymą. Esant defektui, išsiųskite visą gaminį su pirkimo įrodymu savo pardavėjui arba STEINEL France SAS.

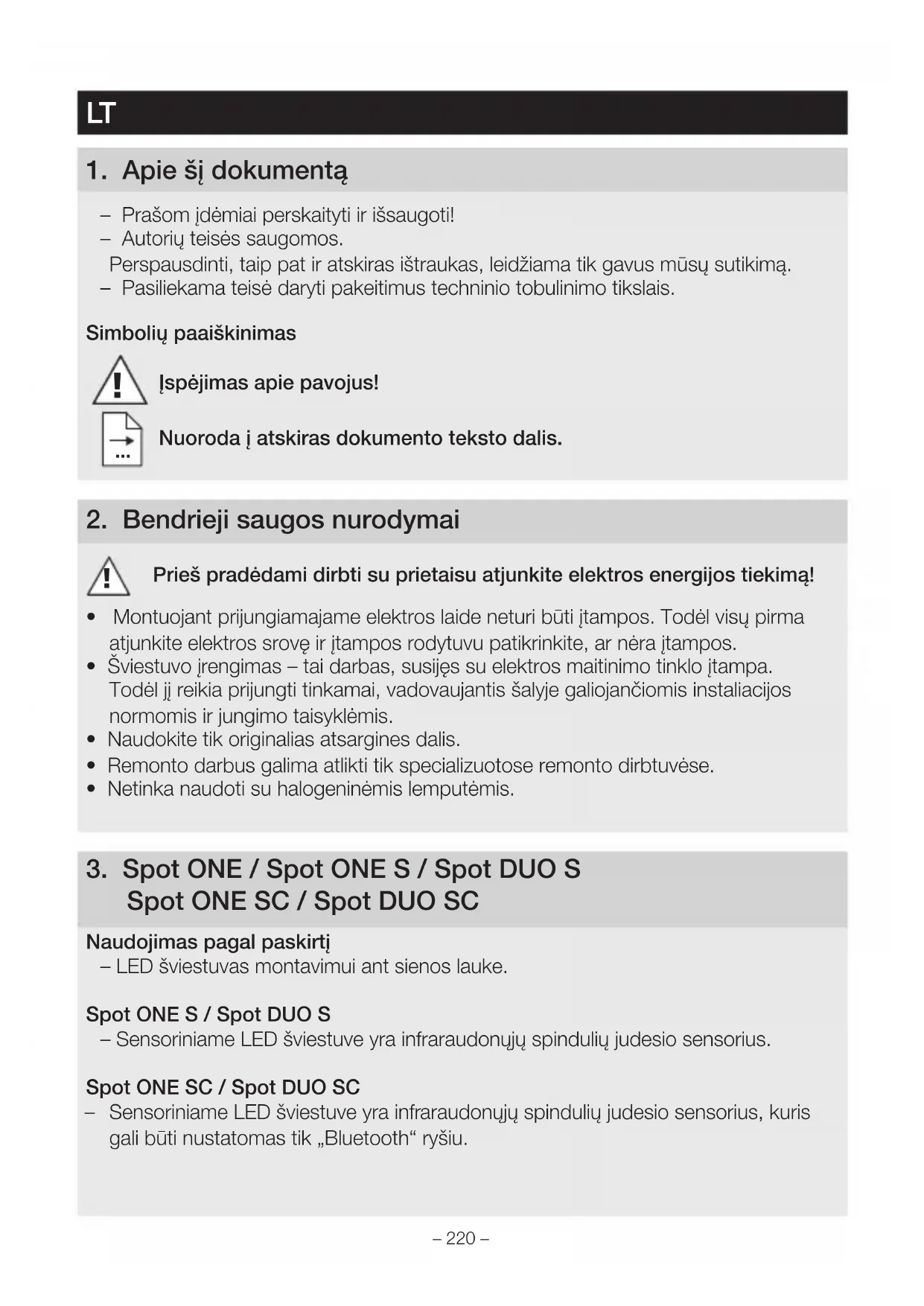

NAUDOJIMO INSTRUKCIJA Spot DUO SC STEINEL

Laikykitės rašytinių instrukciju!

1. Apie ši dokumentą

• Prašom jdėmiai perskaityti ir išsaugoti!
• Autorių teisės saugomos.

Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą.

- Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais.

Simbolių paaiškinimas

Įspėjimas apie pavojus!

Nuoroda i atskiras dokumento teksto dalis.

2. Bendrieji saugos nurodymai

Prieš pradėdami dirbti su prietaisu atjunkite elektros energijos tiekimą!

• Montuojant prijungiamajame elektros laide neturi būti įtampos. Todėl visų pirma atjunkite elektros srove ir įtampos rodytuvu patikrinkite, ar nėra įtampos.
• Šviestuvo jrengimas – tai darbas, susijęs su elektros maitinimo tinklo įtampa. Todėl jį reikia prijungti tinkamai, vadovaujantis šalyje galiojančiomis instaliacijos normomis ir jungimo taisyklėmis.
• Naudokite tik originalias atsargines dalis.
• Remonto darbus galima atlikti tik specializuotose remonto dirbtuvèse.
• Netinka naudoti su halogeninémis lemutémis.

Naudojimas pagal paskirti

- LED šviestuvas montavimui ant sienos lauke.

– Sensoriniame LED šviestuve yra infraraudonuju spindulių judesio sensorius.

Spot ONE SC / Spot DUO SC

- Sensoriniame LED šviestuve yra infraraudonuju spindulių judesio sensorius, kuris gali būti nustatomas tik „Bluetooth“ ryšiu.

Naudojimas ne pagal paskirti

-LED šviestuvas nėra reguliuojamas.

Nereguliuojamas

Spot ONE tiekiamas komplektas (3.1 Pav.)

• Šviestuvas
• 3 Varžtai
• 3 Mūrvinės
  -3 Distanciniai laikikliai

• Šviestuvas
• Keturi varžtai
• Keturios mūrvinės
  -Keturi distanciniai laikikliai

Gaminio matmenys

Spot ONE (3.3 Pav.)

Spot DUO (3.4 Pav.)

Gaminio apžvalga (3.5 Pav.)

A Sieninis laikiklis
B Gnybtai
C Apsauginis varžtas
D Šviestuvo kojelé
E Šviestuvo korpusas
F Prieblandos lygio nustatymas (tik Spot ONE S / DUO S)
G Švietimo trukmės nustatymas (tik Spot ONE S / DUO S)

Spot ONE S / DUO S sensoriaus jautrumo zona (3.6 - 3.8 Pav.)

Šviesos intensyvumo pasiskirstymas (3.9 Pav.)

4. Elektros jungtis

Sujungimo schema (4.1 Pav.)

Įvadą sudaro trijų laidų kabelis:

L = fazė (dažniausiai juodas arba rudas laidas)

N = nulinis laidas (dažniausiai mėlynas)

PE = apsauginis laidas (žalias / geltonas)

Kilus dvejonių turite patikrinti laidus įtampos tikrikliu; po to įtampa reikia vėl išjungti. Fazė (L), nulinis laidas (N) ir apsauginis laidas (PE) jungiami prie kištukinio gnybto.

Svarbu!

Sukeitus jungtis vėliau tai gali sukelti trumpajį jungimą prietaise arba saugiklių dėžutėje. Tokiu atveju atskirus laidus reikia patikrinti ir iš naujo sujungti dar kartą. Tinklo įvade galima įrengti jungimo ir išjungimo jungiklius.

Sujungimas

„↓“ skirtas šviestuvams sujungti. Lygiagrečiai galima sujungti iki 10 šio tipo šviestuvų. (4.1 Pav.)

5. Montavimas

• Patikrinkite visas dalis, ar nėra pažeidimų.
• Esant pažeidimams gaminio nenaudokite.
• Montuodami šviestuvą pasirinkite nuo vibracijos apsaugotą vietą.
• Pasirinkite tinkamą montavimo vietą atsižvelgdami i jautrumo zonos ilgį ir judėjimo fiksavimą.

Judėjimas patikimiausiai fiksujamas tuomet, kai prietaisas sumontuojamas šonu judėjimo krypčiai ir sensoriaus matomumo neužstoja jokios kliūtys (pvz., medžiai, sienos ir t. t.).

Montavimo eiga

• Išjunkite elektros energijos tiekimą (4.1 Pav.).
• Atlaisvinkite apsauginius varžtus ir nuimkite šviestuvo korpusą nuo sieninio laikiklio (5.1 Pav.).
• Ištraukite kištuką ir nuimkite šviestuvo korpusą nuo sieninio laikiklio (5.2 Pav.).
• Pasižymėkite gręžtinių skylių vietas (5.3 Pav.).
• Išgręžkite skyles ir jkiškite kaiščius (5.4 Pav.).
  • Potinkinis montavimas (5.5 Pav.).
• Virštinkinio įvado montavimas naudojantis distanciniais laikikliais (5.6 Pav.).
• Pritvirtinkite apsauginę juostą prie sieninio laikiklio ir prijunkite kištuką (5.7 Pav.).
• Prijunkite jungiamuosius laidus (5.8 Pav.).
• Kai sujungsite kelis šviestuvus, ištraukite fiksavimo liežuvėlj (5.8 Pav.).
• Uždėkite šviestuvo korpusą ant sieninio laikiklio (5.9 Pav.).
• Isukite varžta (5.9 Pav.).
• Jjunkite elektros energijos tiekimą (5.9 Pav.).
• Atlikite nustatymus →„6. Funkcija“

6. Veikimas

– Prieblandos lygio nustatymas: 1.000 liuksų
– Laiko nustatymas: 8 sekundės

Prieblandos lygio nustatymas (6.2 F Pav.)

Pageidaujamas šviestuvo suveikimo slenkstis nustatomas neribotai nuo maždaug 2 iki 1.000 liuksų.

• Nustatymo reguliatorius ties 🌿 = dienos šviesos režimas (nepriklauso nuo apšvietimo).
• Nustatymo reguliatorius ties = prieblandos režimas, apie 2 liuksai.

Nustatant jautrumo zoną ir atliekant funkciju patikrinimą dienos metu nustatymo reguliatorius turi būti nustatytas ties 🙏️.

Švietimo trukmės nustatymas (6.2 G Pav.)

Pageidaujamą šviestuvo švietimo trukmę galima nustatyti tolygiai nuo maždaug 8 sekundžių iki maks. 35 minučių. Kaskart užfiksavus judesį prieš pasibaigiant šiam laikui, laikmatis įsijungia iš naujo.

• Nustatymo reguliatorius + = maždaug 35 minučių
• Nustatymo reguliatorius - = maždaug 8 sekundžių

Pastaba

Kaskart šviestuvui išsijungus naujas judesys gali būti užfiksuotas tik maždaug po 1 sekundės. Tik pasibaigus šiam laikui šviestuvas užfiksavęs judesį vėl ijungs šviesą.

Spot DUO S

Tiekiamo komplekto būklė: abi šviestuvų galvutės sujungtos ir visada įsijungia ir išsijungia kartu. Norint individualiai naudoti abi šviestuvų galvutes, reikia atjungti jungtį tarp gnybtų (↓1 ir 2).

Spot ONE SC / Spot DUO SC

Gamyklos nustatymas

– Prieblandos lygio nustatymas: 2.000 liuksų
– Laiko nustatymas: 5 sekundės

Išmanioji nuotolinio valdymo programėlė „STEINEL Connect App“

Norint konfigūruoti šviestuvą naudojantis išmaniuoju telefonu arba planšetiniu kompiuteriu iš „AppStore“ reikia atsisiųsti STEINEL išmaniają nuotolinio valdymo programėlę „STEINEL Connect App“. Tam reikalingas išmanusis telefonas arba planšetė, kurioje jdiegtas „Bluetooth“.

Android iOS

Naudojant programėlę „STEINEL Connect App“ galima nustatyti toliau išvardytas funkcijas.

– Švietimo trukmės nustatymas
– Prieblandos lygio nustatymas
– Jjungimo ir išjungimo laikas
– Automatinis / rankinis situacijos valdymas
- Sujungimas
- Grupavimas
– Grupių ir šviestuvų žymėjimas

Pastaba

Kaskart šviestuvui išsijungus naujas judesys gali būti užfiksuotas tik maždaug po 1 sekundės. Tik pasibaigus šiam laikui šviestuvas užfiksavęs judesį vėl įjungs šviesą. Kad „Spot Connect“ būtų galima įjungti ir išjungti priklausomai nuo laiko, jame yra vidinis laikrodis. Jis kaskart „Bluetooth“ ryšiu jungiantis per „STEINEL Connect App“ automatiškai sincronizuojamas su prijungto išmaniojo telefono laikrodžiu.

Siekiant užtikrinti tinkamą veikimą, kaskart nutrūkus elektros energijos teikimui j šviestuvą, reikia atkurti ryšj naudojantis programėle „STEINEL Connect App“. Vidinis laikrodis vėl bus sincronizuojamas su išmaniojo telefono laikrodžiu.

7. Šviestuvo sukimosi diapazonas / lemputės keitimas

• Atleiskite dangtelj ant šviestuvo korpuso ir ištraukite (7.3 Pav.).
• Atsukite lemputę ir ją ištraukite (7.4 Pav.).
• Idėkite naują lemputę ir ją prisukite (7.5 Pav.).
• Uždėkite ir priveržkite dangtelį (7.6 Pav.).

Svarbu!

Naudoti tik GU10 LED lemputes maks. iki 9 W.

Pastaba

→ Keisdami lemputę użtikrinkite, kad tarpinė ir sandarinamas paviršius būtu švarūs ir nepažeisti.

8. Techninė priežiūra

Gaminiui techninė priežiūra nereikalinga.

Užsiteršusj šviestuvą galima valyti drėgnu skudurėliu (be valiklio).

Svarbu: valdymo prietaisas nekeičiamas.

230V LED

9. Šalinimas

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.

Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis!

Tik ES šalims

Remiantis galiojančia Europos Sąjungos Direktyva dėl elektros ir elektronikos įrangos atlieku ir jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

10. Atitikties deklaracija

Aš, STEINEL GmbH, patvirtinu, kad radijo jrenginių tipas Spot ONE SC / Spot DUO SC atitinka Direktyvą 2014/53/ES. Visas ES atitikties deklaracijos tekstas prieinamas šiuo interneto adresu: www.steinel.de

11. Gamintojo garantija

Šis „Steinel“ produktas pagamintas itin kruopščiai, pagal galiojančias normas patikrintos jo funkcijos ir saugumas bei papildomai atlikta pasirinktų prietaisų patikra.

„Steinel“ suteikia prietaisui garantiją. Garantinis laikotarpis – 36 mėnesiai. Jis skaičiuojamas nuo prietaiso pardavimo vartotojui dienos. Mes pašalinsime defektus, susijusius su medžiagų arba gamybos broku; garantiniu laikotarpiu, mūsų nuožiūra, prietaisas nemokamai remontuojamas arba keičiamos sugedusios dalys. Garantija netaikoma susidėvinčioms dalims, taip pat jei prietaisas sugenda dėl netinkamo naudojimo arba netinkamos priežiūros. Kitiems daiktams padaryta žala neatlyginama.

Garantija taikoma tik tuo atveju, jei neišardytas prietaisas kartu su trumpu gedimo aprašymu, kasos čekiu arba sąskaita (pirkimo data ir pardavėjo antspaudu), tinkamai supakuotas atsiunčiamas į atitinkamą techninės priežiūros tarnybos vietą.

Remontas

Pasibaigus garantinio aptarnavimo laikotarpiui arba esant gedimams, kuriems garantinė priežiūra negalioja, dėl remonto galimybių teiraukitės artimiausiame aptarnavimo centre.

12. Techniniai duomenys
Matmenys(∅ × T)(P × G × A)	Spot ONE / ONE S / ONE SC: ∅ 97 × 175 mmSpot DUO S / DUO SC: 98 × 247 × 175 mm
Tinklo įtampa 220 – 240 V, 50/60 Hz
Galios suvartojimas (P on)* Spot ONE: 6,7 WSpot ONE S: 7,5 WSpot ONE SC: 7,9 W		Spot DUO S: 2 × 7,5 WSpot DUO SC: 14,6 W
Šviestuvo* šviesos srautas /šviesumas	Spot ONE:512 lm; 76,4 lm/WSpot ONE S:512 lm 68,6 lm/WSpot ONE SC:512 lm; 66,6 lm/W	Spot DUO S:2 × 512 lm; 68,6 lm/WSpot DUO SC:1.024 lm; 70,1 lm/W
Budėjimo režimas (šviestuvas) Spot ONE S:2 × 0,5 WSpot ONE SC: 0,42 W		Spot DUO S: 2 × 0,5 WSpot DUO SC: 0,42 W
Lemputės šviesos srautas 620 lm 92,5 lm/W
Lemputės galios suvartojimas 6,7 W
Tinklo budėjimo režimas Spot ONE SC: 0,42 W Spot DUO SC: 0,42 W
Spalvinė temperatūra* 3.000 K (šiltai balta spalva)
Spalvos atkūrimo indeksas*R a > 80
Vidutinis projektinis tarnavimolaikas*	L70B50 esant 25 °C: > 20.000 val.
Spalvų nuoseklumas SDCM* Pradinė reikšmė: 6
Šviesos intensyvumo pasiskirstymas*
Sensorinė technika	Spot ONE / DUO S, ONE / DUO SC: Pasyvūsinfraraudonieji spinduliai
Jautrumo zona:jautrumo zonos kampas	Spot ONE / DUO S, ONE / DUO SC: 90°
Jautrumo zonaAtverties kampas	Spot ONE / DUO S, ONE / DUO SC: 90°

Jautrumo zona Spot ONE / DUO S, ONE / DUO SC: maks. 10 m

Patarimas dėl lempučių GU10 LED lemputė (maks. 9 W)

Švietimo trukmės nustatymas Spot ONE / DUO S: 8 s – 35 min.Spot ONE / DUO SC: 5 s – 60 min.

Prieblandos lygio nustatymas Spot ONE / DUO S: 2 – 1.000 liuksųSpot ONE / DUO SC: 2 – 2.000 liuksų

Saugos klasė IP44

Apsaugos klasė I

Aplinkos temperatūra -20 – +40 °C

„Bluetooth“ dažnis Spot ONE / DUO SC: 2,4 – 2,48 GHz

„Bluetooth“ siuntimo galia Spot ONE / DUO SC: 5 dBm / 3 mW

Energinio veiksmingumo klasė Šiame gaminyje yra vienas / du „F“ energinioveiksmingumo klasės šviesos šaltinis / šaltiniai.

* komplekte esančiai LED lemputei

13. Veikimo sutrikimai

Sutrikimas Priežastis Ištaisymas

Šviesos diodu šviestuvas nejsijungia	■Suveikė saugiklis, nejjungta, nutrauktas laidas■Trumpasis jungimas■Perdegė lemputė	■ljunkite saugiklį, pa-keiskite, jjunkite tinklo jungiklį; patikrinkite laidą įtampos tikrintuvu■Patikrinkite jungtis■Pakeiskite lemputę
Sensorinis LED šviestuvas nejsijungia	■Veikiant dienos šviesos režimu prieblandos nu- statymai nustatyti ties nakties režimu■Tinklo jungiklis IŠJUNGTAS■Suveikė saugiklis■Fiksavimo diapazonas nustatytas netikslingai	■Nustatykite iš naujo■ljunkite■ljunkite, pakeiskite saugiklį; jeigu reikia, patikrinkite jungtį■Sureguliuokite iš naujo
Sensorinis LED šviestuvas neišsijungia	■Jautrumo zonoje fiksuo- jamas nuolatinis judesys	■Patikrinkite diapazoną ir, jei reikia, iš naujo sureguliuokite arba nustatykite
Sensorinis LED šviestuvas visą laiką ĮSIJUNGIA / IŠSIJUNGIA	■Fiksavimo diapazone juda gyvūnai	■Pakelkitesensorių; pakeiskite zoną
Sensorinis LED šviestuvas įsijungia tada, kai nereikia	■Jautrumo zonoje vėjas linguoja medžius ir krūmus■Užfiksuojami gatve važiuojantys automobiliai■Staigus temperatūros po-kytis dėl oro sąlygų (vėjo, lietaus, sniego) arba oro srauto iš ventiliatorių, atvirų langų■Sensorinis LED šviestuvas siūbuoja (ju-da), pvz., dėl vėjo gūsių arba gausių kritulių	■Nustatykite jautrumo zoną iš naujo■Nustatykite jautrumo zoną iš naujo■Pakeiskite jautrumo zoną, pakeiskite monta- vimo vietą■Sensorinį LED šviestuvą sumontuokite ant tvirto pagrindo
