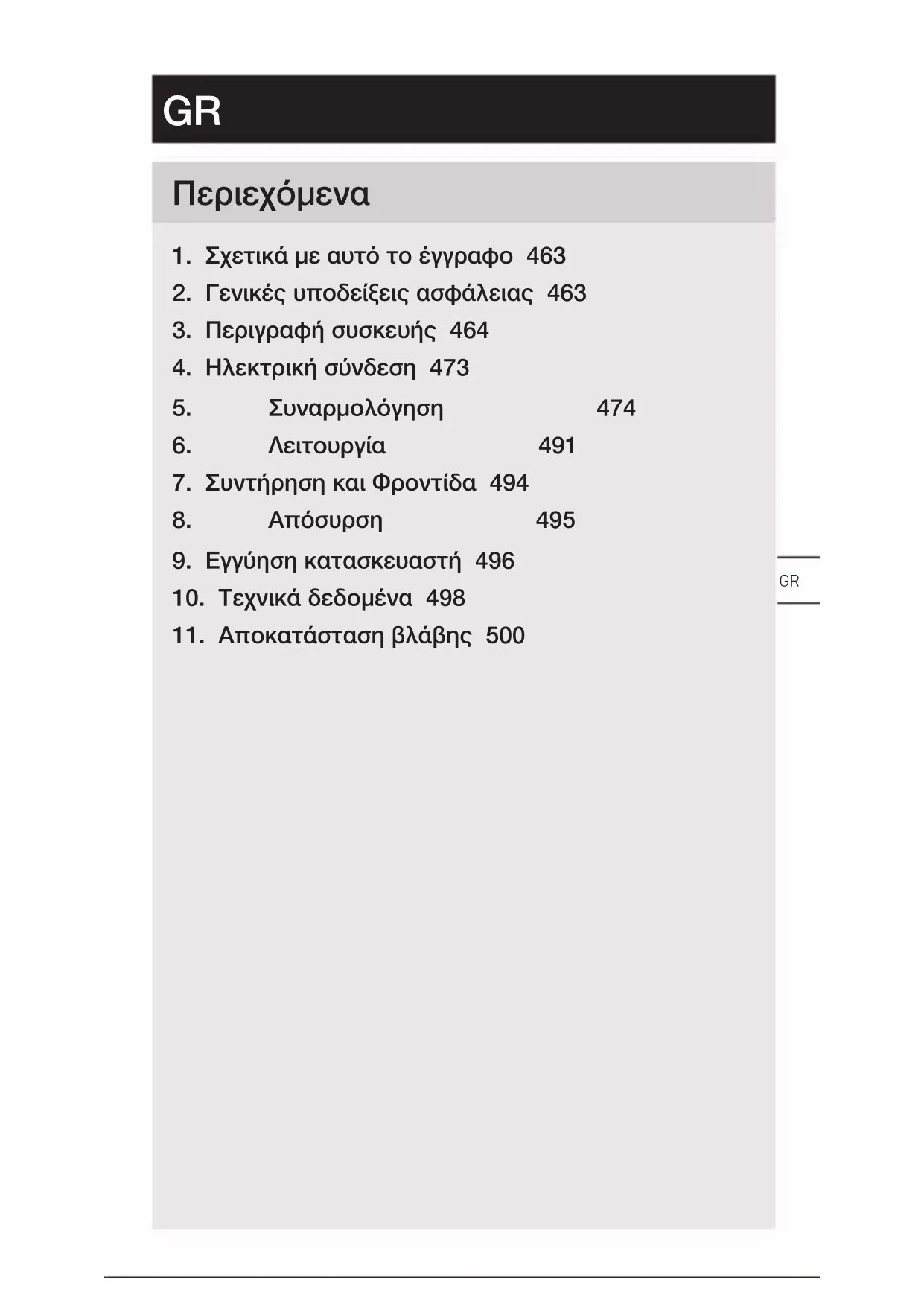

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ L 845 SC STEINEL

1. Σχετικά με αυτό το έγγραφο 463

2. Γενικές υποδείξεις ασφάλειας 463

3. Περιγραφή συσκευής 464

4. Ηλεκτρική σύνδεση 473

5. Συναρμολόγηση 474

7. Συντήρηση και Φροντίδα 494

9. Εγγύηση κατασκευαστή 496

10. Tεχνικά δεδομένα 498

11. Αποκατάσταση βλάβης 500

GR– 444 – Περιεχόμενα

1. Σχετικά με αυτό το έγγραφο

– Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης. – Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική πρόοδο.

Προειδοποίηση ενώπιον κινδύνων! Προειδοποίηση ενώπιον κινδύνου λόγω

Προειδοποίηση ενώπιον κινδύνου λόγω

2. Γενικές υποδείξεις ασφάλειας

Κίνδυνος λόγω μη τήρησης των οδηγιών

Οι παρούσες οδηγίες περιέχουν σημαντικές πληροφορίες για τον ασφαλή χειρισμό της συσκευής. Επισημαίνεται ιδιαίτερα η προσοχή σε δυνητικούς κινδύνους. Η μη τήρηση μπορεί να προκαλέσει θάνατο ή σοβαρούς τραυματισμούς.

• Διαβάζετε προσεκτικά τις οδηγίες.

• Ακολουθείτε τις υποδείξεις ασφαλείας.

• Φυλάσσετε σε προσβάσιμο μέρος. – Η χρήση ηλεκτρικού ρεύματος μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις. Η επαφή ρευμα τοφόρων εξαρτημάτων μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο. – Η εργασία σε ηλεκτρική τάση πρέπει να εκτελείται από εξειδικευμένο προσωπικό. – Πρέπει να τηρούνται οι συνήθεις προδιαγραφές εγκατάστασης και οι όροι σύνδεσης που ισχύουν στην εκάστοτε χώρα (π.χ D: VDE 0100, A: ÖVE-ÖNORM

– Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά. – Οι επιδιορθώσεις επιτρέπονται μόνο από αρμόδιους

3. Περιγραφή συσκευής

Χρήση σύμφωνα με τους κανονισμούς – Αισθητήρας-λαμπτήρας για εγκατάσταση σε δάπεδο σε εξωτερικούς και εσωτερικούς χώρους (L845SC). – Λαμπτήρας για εγκατάσταση σε δάπεδο σε εξωτερι- κούς και εσωτερικούς χώρους (L845C). – Λαμπτήρας για εγκατάσταση σε δάπεδο σε εξωτερι- κούς και εσωτερικούς χώρους (GL85SC600/900). – Λαμπτήρας για εγκατάσταση σε δάπεδο σε εξωτερι- κούς και εσωτερικούς χώρους (GL85C600/900). Χρήση όχι σύμφωνα με τους κανονισμούς – Συσκευές χωρίς ρεοστατική ρύθμιση. Χωρίς ρεοστατική

Πρέπει να διατηρείται ελάχιστη απόσταση 3m από το WLAN-Router και τα Access Point, προς αποφυγή ελατ-τωματικών λειτουργιών.– 446 – Περιεχόμενα Aρχή λειτουργίας (L845SC και GL85SC600/900) – Οι αισθητήριοι λαμπτήρες (SC) περιλαμβάνουν ενεργό ανιχνευτή κίνησης. – Ο έξυπνος αισθητήρας υψηλών συχνοτήτων (iHF) εκπέμπει ηλεκτρομαγνητικά κύματα υψηλών συχνοτήτων (5,8GHz) και λαμβάνει την ηχώ τους. Με την παραμικρή κίνηση εντός των ορίων κάλυψης των αισθητήριων λαμπτήρων, ο αισθητήρας εντοπίζει την αλλαγή της ηχούς. Ένας μικροεπεξεργαστής δίνει τότε την εντολή «Ενεργοποίηση φωτός». – Η ασφαλέστερη ανίχνευση κινήσεων πραγματοποιείται με την πλάγια συναρμολόγηση της συσκευής ως προς την κατεύθυνση κίνησης. – Η εμβέλεια ανίχνευσης κίνησης περιορίζεται, όταν υπάρχει απευθείας προσέγγιση του αισθητήρα. – Η ανίχνευση μέσα από πόρτες, υαλοπίνακες και λεπτούς τοίχους είναι εφικτή. – Μέσω ανάλυσης σήματος ο αισθητήρας διαφοροποιεί μεταξύ κινούμενων ατόμων και κινούμενων αντικειμένων όπως θάμνοι ή μικρά ζώα. Έτσι αποκλείονται εσφαλμένες μεταγωγές εξαιτίας μικρών ζώων όπως και διαταραχές εξαιτίας ακραίων θερμοκρασιών. Αρχή λειτουργίας (L845C και GL85C600/900) Οι εκδόσεις C μπορούν να δικτυωθούν μέσω Bluetooth με άλλους αισθητήρες, έτσι ώστε να εφαρμοστεί επέκταση του εύρους ανίχνευσης. Μεταδίδουν περαιτέρω τα σήματα που λαμβάνουν (παρουσία και φωτεινότητα) μέσω Bluetooth. Ο έλεγχος πραγματοποιείται στον δικτυωμένο αισθητήρα με άλλες διεπαφές.– 447 – Περιεχόμενα

Περιεχόμενο συσκευασίας L845SC, L845C

3× 3× 3× 1× 1× – 1 (αισθητήρας) λαμπτήρας – 3 τακάκια – 3 βίδες – 3 Διαστάρια – 1 φυλλάδιο δεδομένων ασφάλειας (A) – 1 οδηγός γρήγορης εκκίνησης (B)– 448 – Περιεχόμενα Διαστάσεις προϊόντος L845SC, L845C

Επισκόπηση συσκευής L845SC, L845C

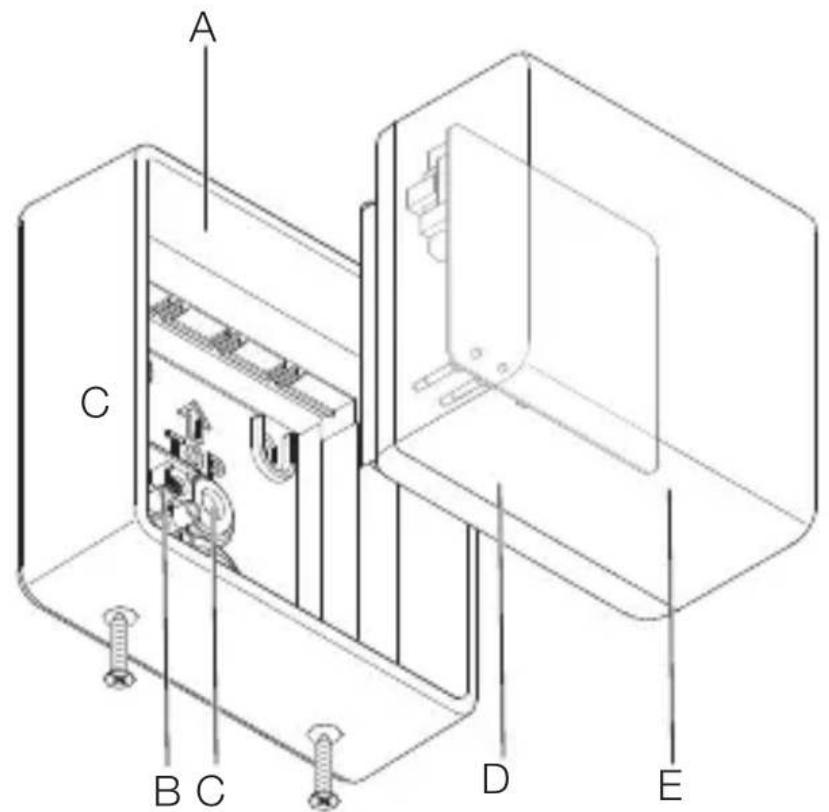

A Στήριγμα τοίχου B Ακροδέκτης σύνδεσης C Στεγανοποιητική τάπα D Σύζευξη E Φωτιστικός κύβος– 450 – Περιεχόμενα Περιεχόμενο συσκευασίας GL85SC, GL85C

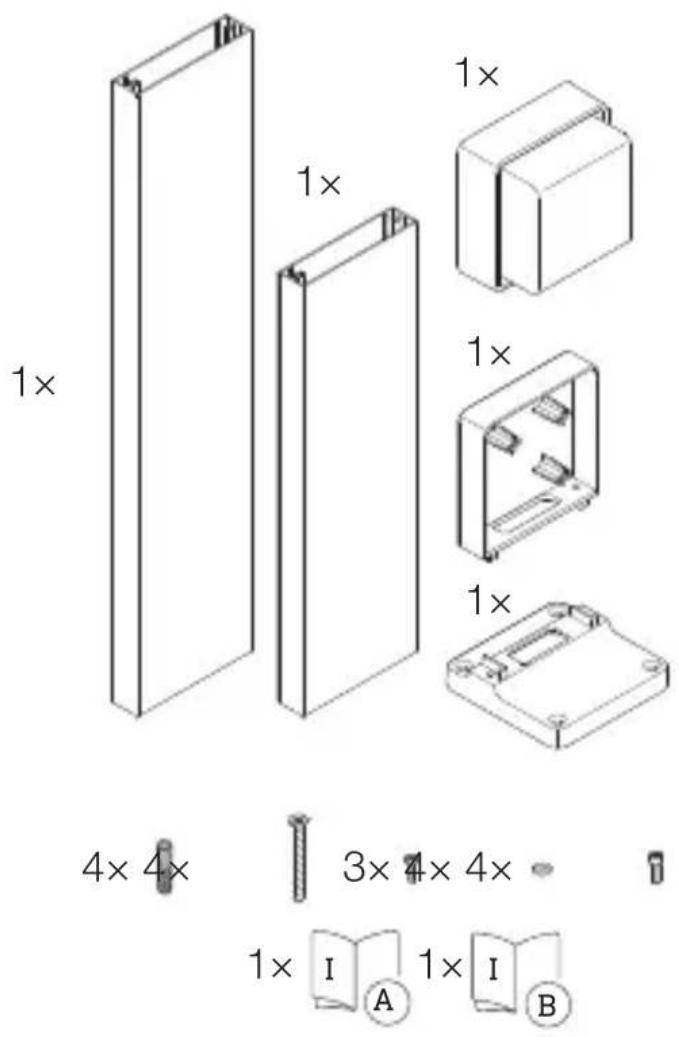

– 1 (αισθητήρας) λαμπτήρας – 1 στήριγμα – 1 προφίλ (εναλλακτικά 437mmή737mm) – 1 πλάκα δαπέδου – 4 τακάκια – 4 βίδες – 3 βίδες σύνδεσης – 4 ροδέλα – 4 μικρές βίδες – 1 φυλλάδιο δεδομένων ασφάλειας (A) – 1 οδηγός γρήγορης εκκίνησης (B)– 451 – Περιεχόμενα

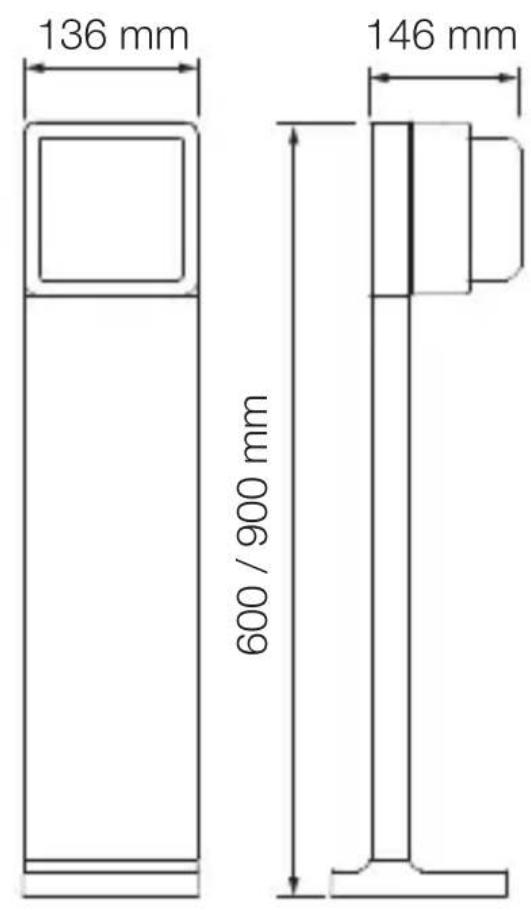

Διαστάσεις προϊόντος GL85SC, GL85C

136mm 600/900mm 146mm– 452 – Περιεχόμενα Επισκόπηση συσκευής GL85SC, GL85C

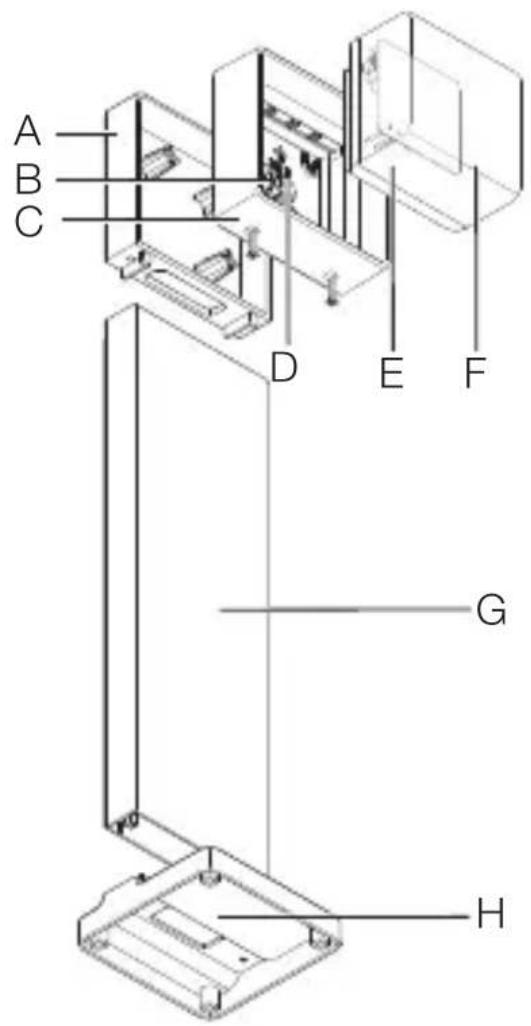

A Στήριγμα B Ακροδέκτης σύνδεσης C Πλαίσιο D Στεγανοποιητική τάπα E Σύζευξη F Φωτιστικός κύβος G Προφίλ H Πλάκα δαπέδου– 453 – Περιεχόμενα

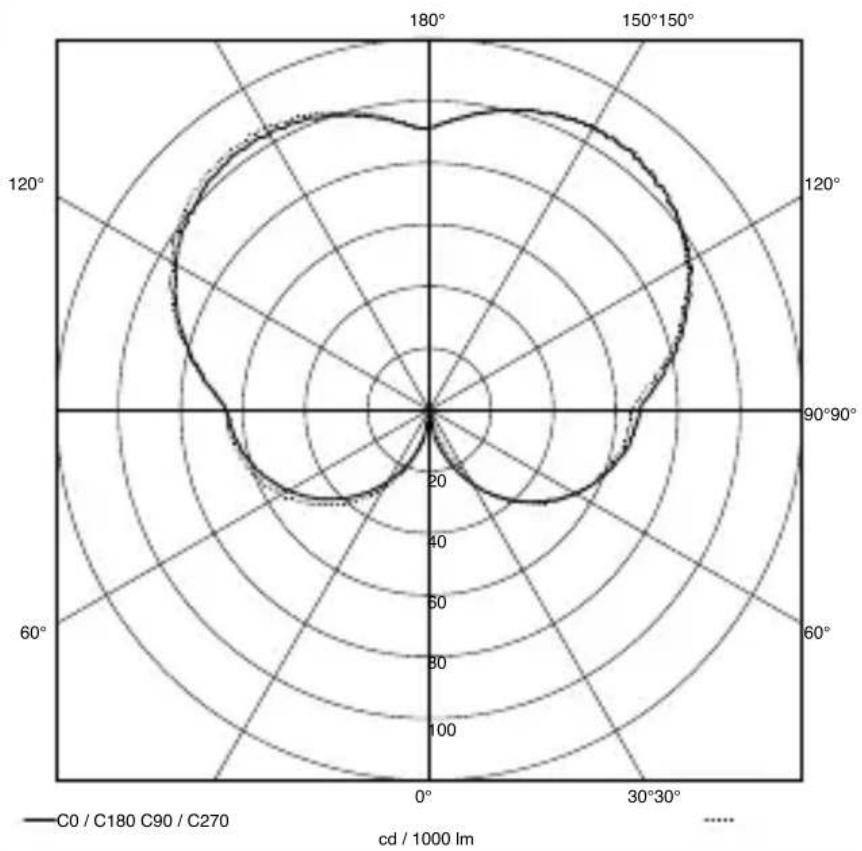

Κατανομή φωτεινής έντασης

4. Ηλεκτρική σύνδεση

Διάγραμμα συνδεσμολογίας

Ο αγωγός τροφοδοσίας αποτελείται από καλώδιο 2-3 συρμάτων: L = Φάση (συνήθως μαύρο, καφέ ή γκρι) N = Ουδέτερος αγωγός (συνήθως μπλε) PE = Αγωγός γείωσης (πράσινο/κίτρινο) Αγωγός γείωσης (PE):

• Συνδέετε τον αγωγό γείωσης στον ακροδέκτη γείωσης.– 455 – Περιεχόμενα

Η συσκευή μπορεί επίσης να συνδεθεί μετά από διακόπτη δικτύου, όταν διασφαλίζεται το γεγονός ότι ο διακόπτης δικτύου παραμένει σταθερά ενεργοποιημένος. Η πηγή φωτός αυτού του λαμπτήρα δεν είναι αντικατα- στάσιμη, σε περίπτωση που πρέπει να αντικατασταθεί η πηγή φωτός (π.χ. με τη λήξη της διάρκειας ζωής της), πρέπει να αντικατασταθεί ολόκληρος ο λαμπτήρας.

Κίνδυνος λόγω ηλεκτρικού ρεύματος! Η επαφή ρευματοφόρων εξαρτημάτων μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.

• Απενεργοποιείτε το ηλεκτρικό ρεύμα και διακόπτετε την τροφοδοσία τάσης.

• Ελέγχετε με δοκιμαστικό τάσης αν έχει διακοπεί η τροφοδοσία τάσης.

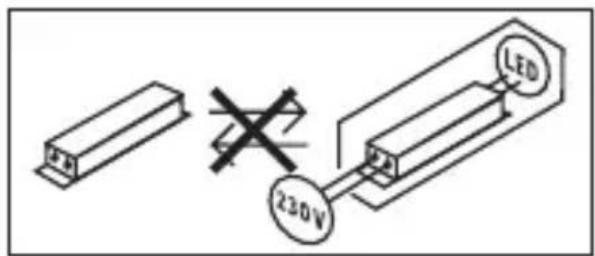

• Βεβαιωθείτε ότι η τροφοδοσία τάσης παραμένει διακεκομμένη. Κίνδυνος υλικών ζημιών! Η αντιστροφή των αγωγών σύνδεσης μπορεί να προκαλέσει βραχυκύκλωμα.

• Προσδιορίστε τους αγωγούς σύνδεσης.

• Συνδέστε σωστά τους αγωγούς σύνδεσης.– 456 – Περιεχόμενα Προετοιμασία εγκατάστασης

• Ελέγχετε όλα τα εξαρτήματα για τυχόν ζημιές. Σε περίπτωση βλαβών δεν επιτρέπεται η λειτουργία του

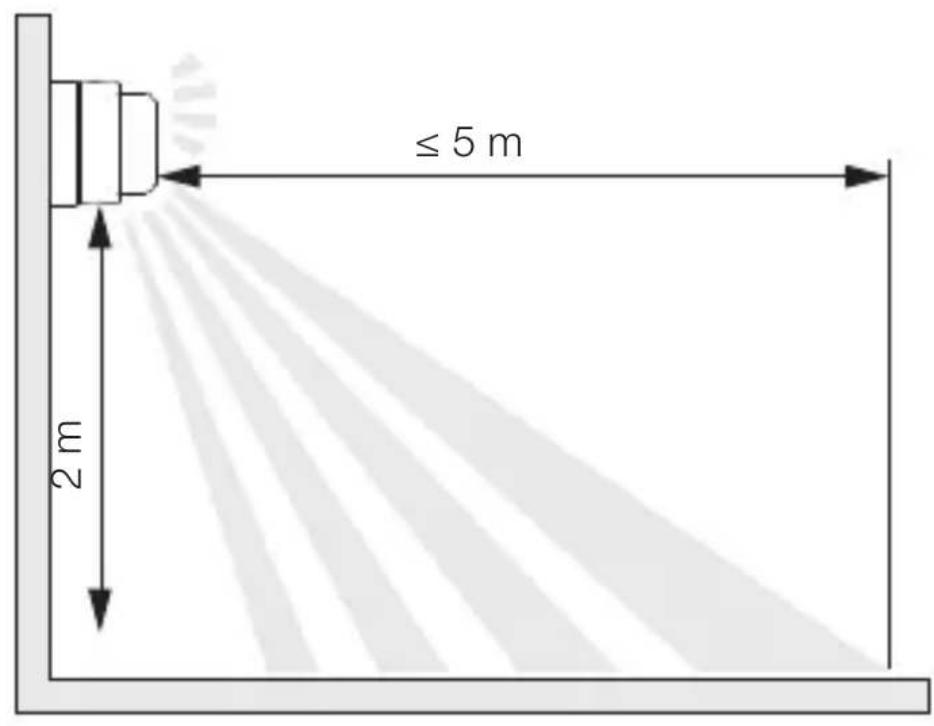

• Επιλέγετε κατάλληλο σημείο εγκατάστασης. – Λαμβάνετε υπόψη την εμβέλεια. – Λαμβάνετε υπόψη την ανίχνευση κίνησης. – Χωρίς κραδασμούς. – Εύρος ανίχνευσης απαλλαγμένο από εμπόδια. – Όχι σε περιοχές που παρουσιάζουν κίνδυνο έκρηξης. – Όχι επάνω σε εύφλεκτες επιφάνειες. – Μην κοιτάζετε στην πηγή φωτός από κοντινή απόσταση (<30cm). – Σε απόσταση τουλάχιστον 5m από άλλους λαμπτήρες.– 457 – Περιεχόμενα

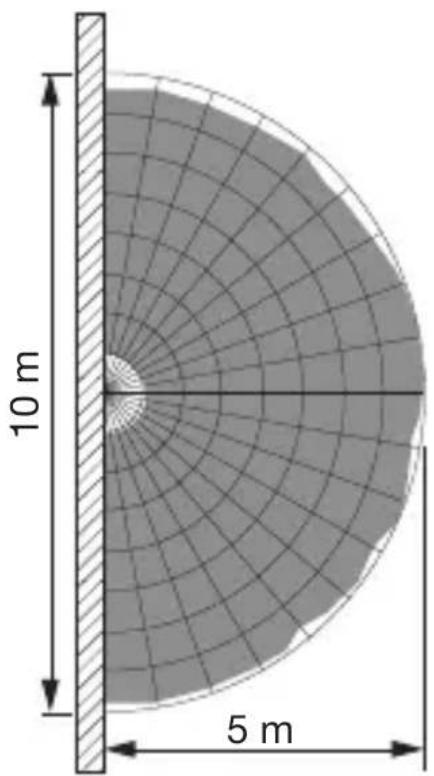

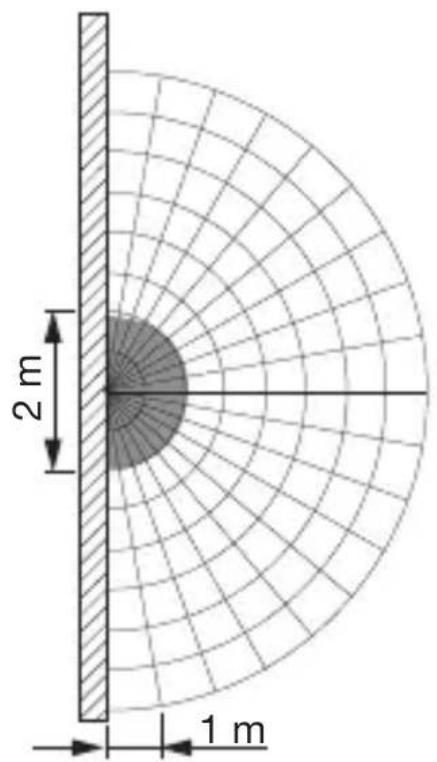

≤5m 0,6m/0,9m– 458 – Περιεχόμενα Ανίχνευση κίνησηςSC

1 m 2 m 5 m 10 m– 459 – Περιεχόμενα

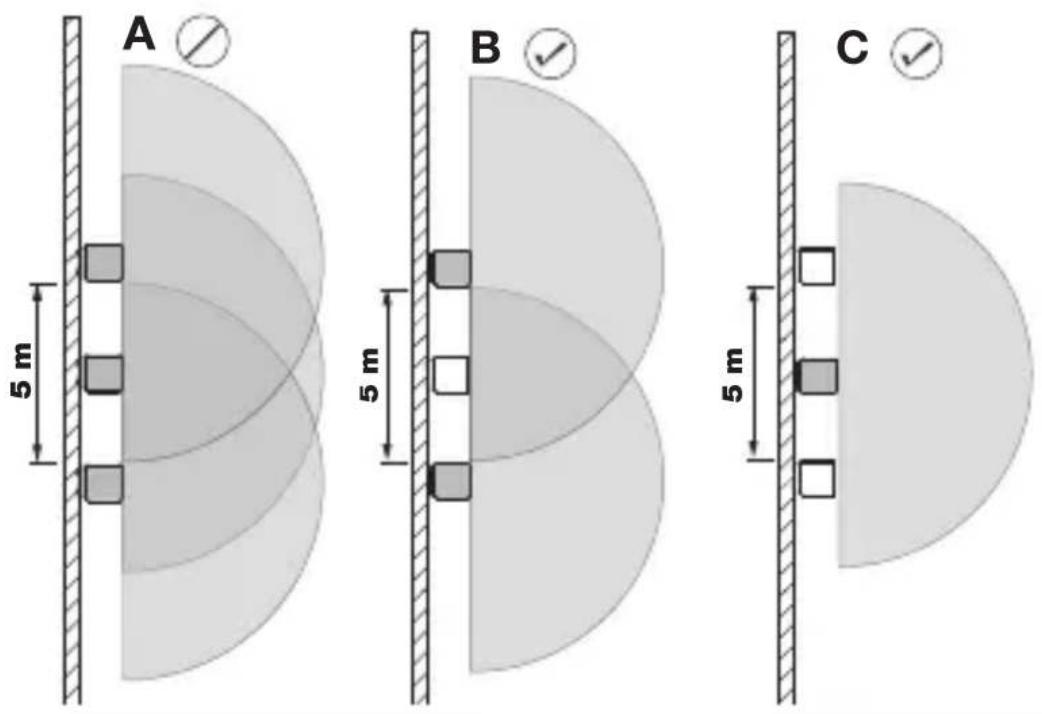

Απόσταση λαμπτήρων SC

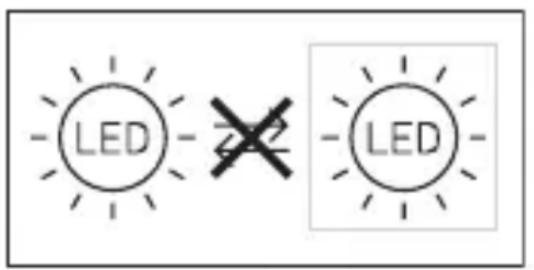

5 m 5 m B C Εάν οι λαμπτήρες εγκατασταθούν πολύ κοντά ο ένας στον άλλο, μπορεί να προκληθούν εσφαλμένες μεταγωγές. Τα εκπεμπόμενα σήματα υψηλής συχνότητας μπορεί να προκαλέσουν διαταραχές μεταξύ τους. Τα ακόλουθα μέτρα βοηθούν στην αποφυγή αυτού του

• Εγκαθιστάτε τους λαμπτήρες σε απόσταση τουλάχι- στον 5m.

• Δικτυώνετε τους λαμπτήρες μέσω Steinel Connect App και απενεργοποιείτε τον αισθητήρα στοχευμένα μέσω της λειτουργίας αισθητήρας O σε μεμονωμένους λαμπτήρες (B+C). Με τη δικτύωση ενεργοποιούνται κατά την κίνηση και οι λαμπτήρες, των οποίων ο αισθητήρας είναι απενεργοποιημένος.– 460 – Περιεχόμενα Βήματα εγκατάστασης L845SC, L845C

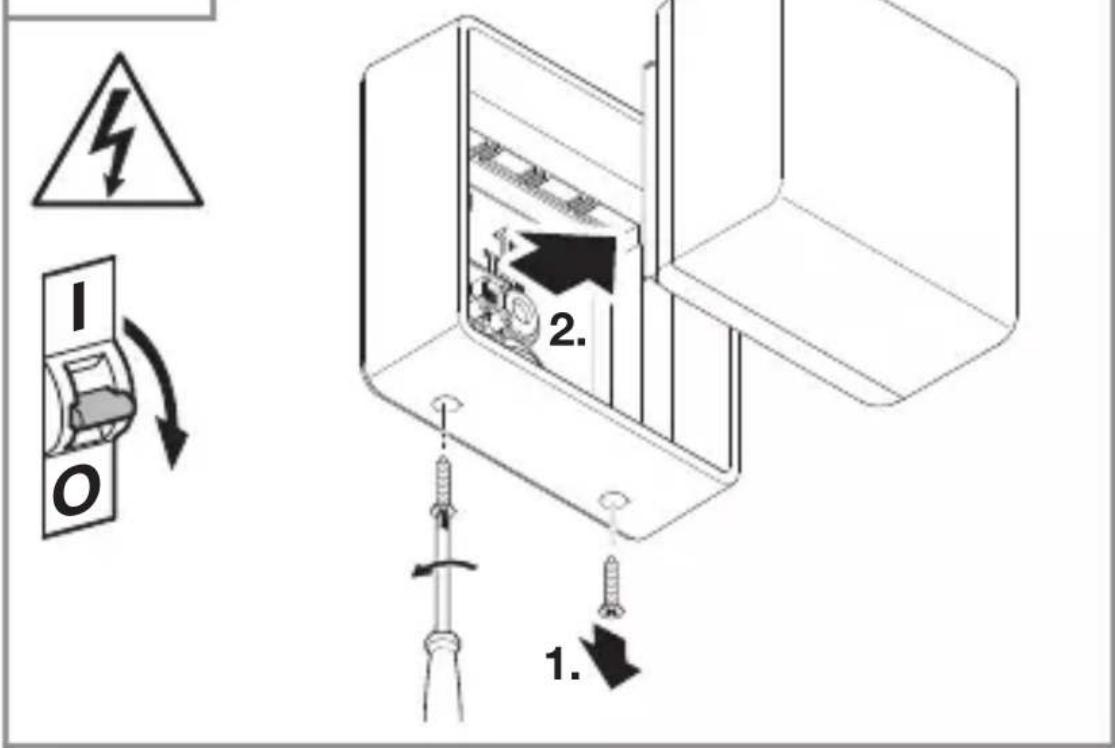

• Ελέγχετε ότι η τροφοδοσία τάσης είναι απενεργοποιημένη.

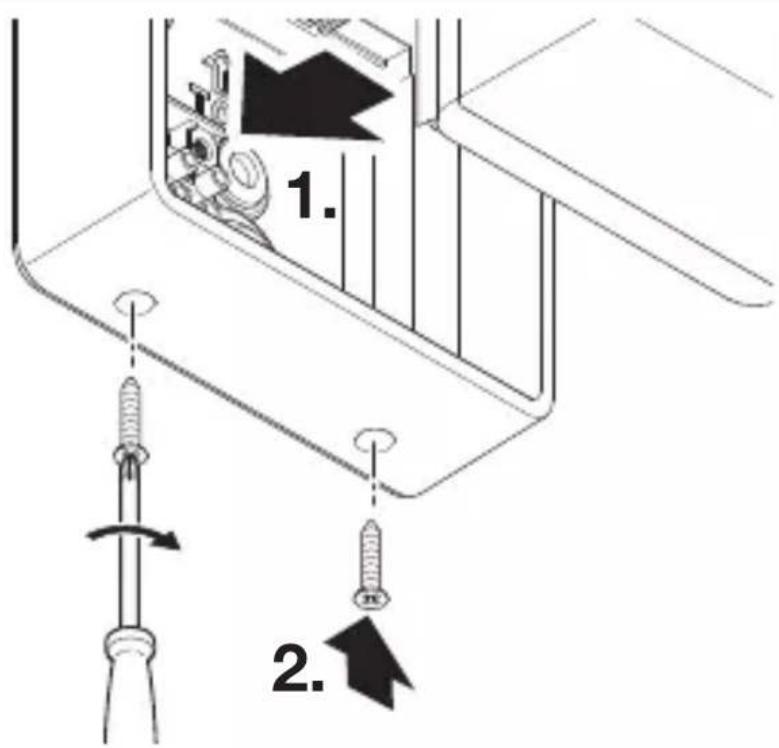

• Λύνετε τις ασφαλιστικές βίδες.

• Αποσπάτε τον φωτιστικό κύβο από το στήριγμα τοίχου.– 461 – Περιεχόμενα

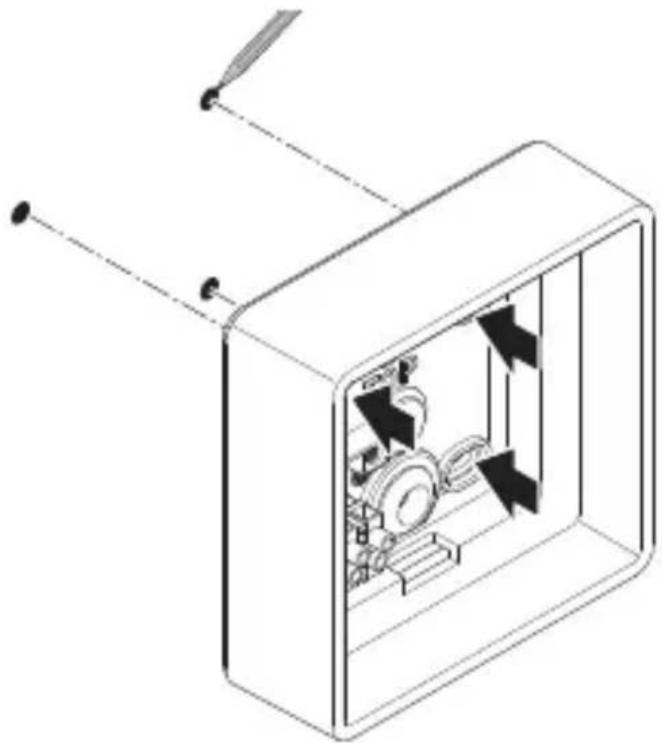

• Σημαδεύετε τα σημεία για τρύπες.

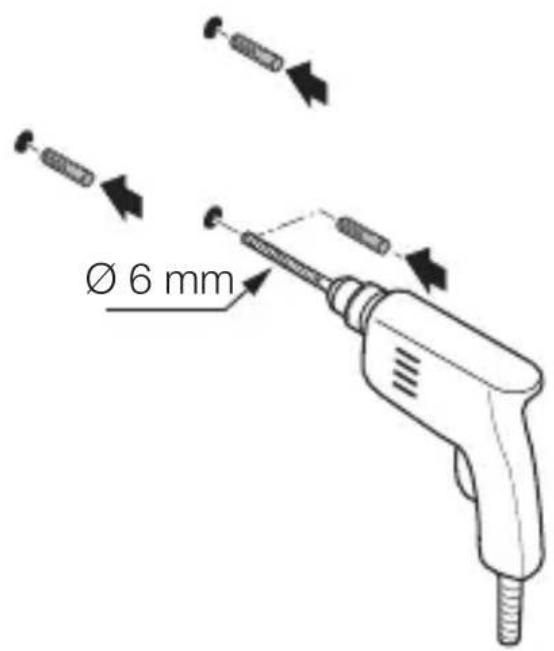

• Ανοίγετε τρύπες (Ø6mm) και τοποθετείτε ούπατ.– 462 – Περιεχόμενα

• Τρυπάτε για αγωγό τροφοδοσίας δικτύου.

• Βιδώνετε το στήριγμα τοίχου σε περίπτωση αγωγού τροφοδοσίας ενδοτοίχια χωρίς διαστάρι.– 463 – Περιεχόμενα

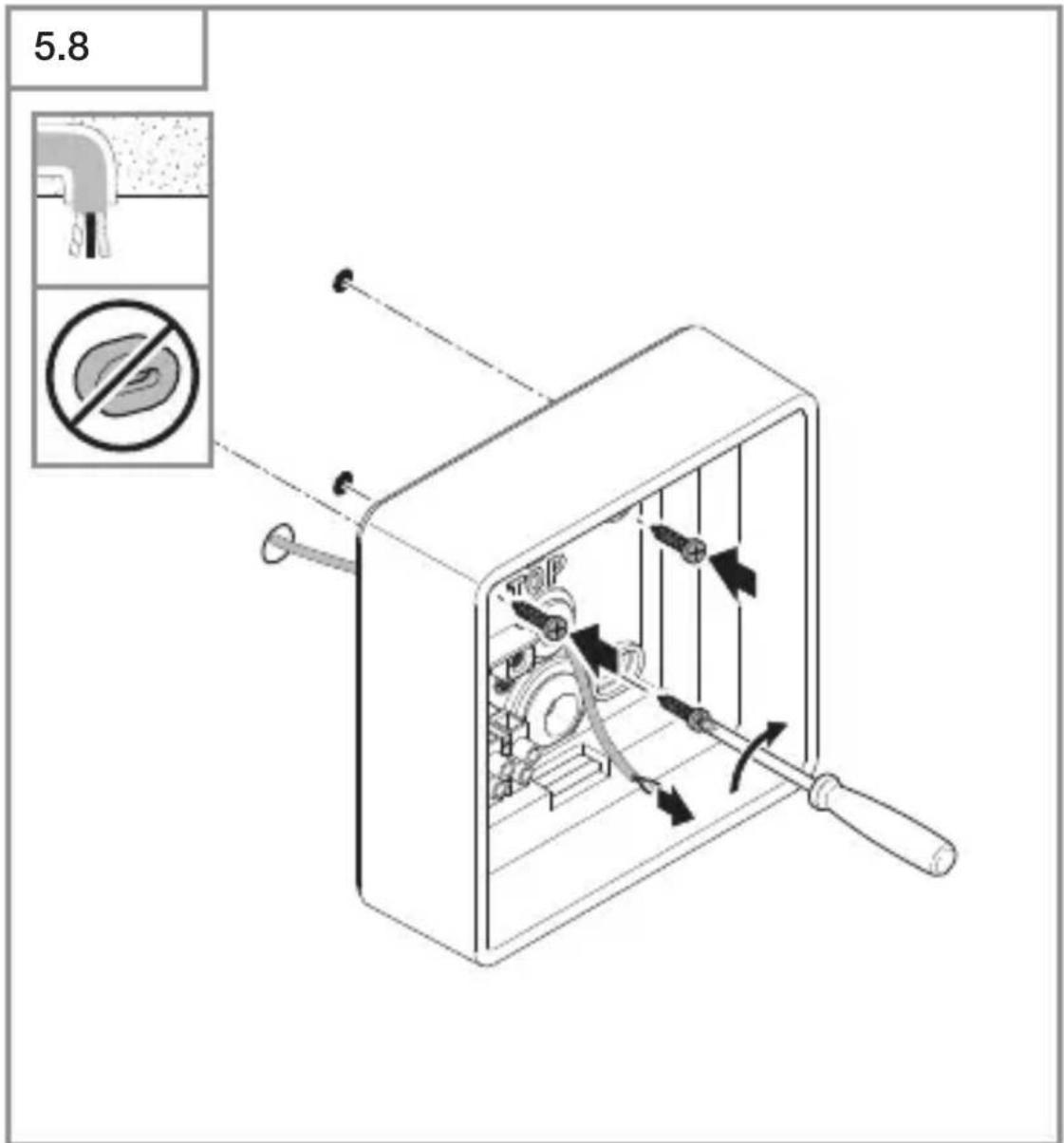

• Τρυπάτε για αγωγό τροφοδοσίας δικτύου.

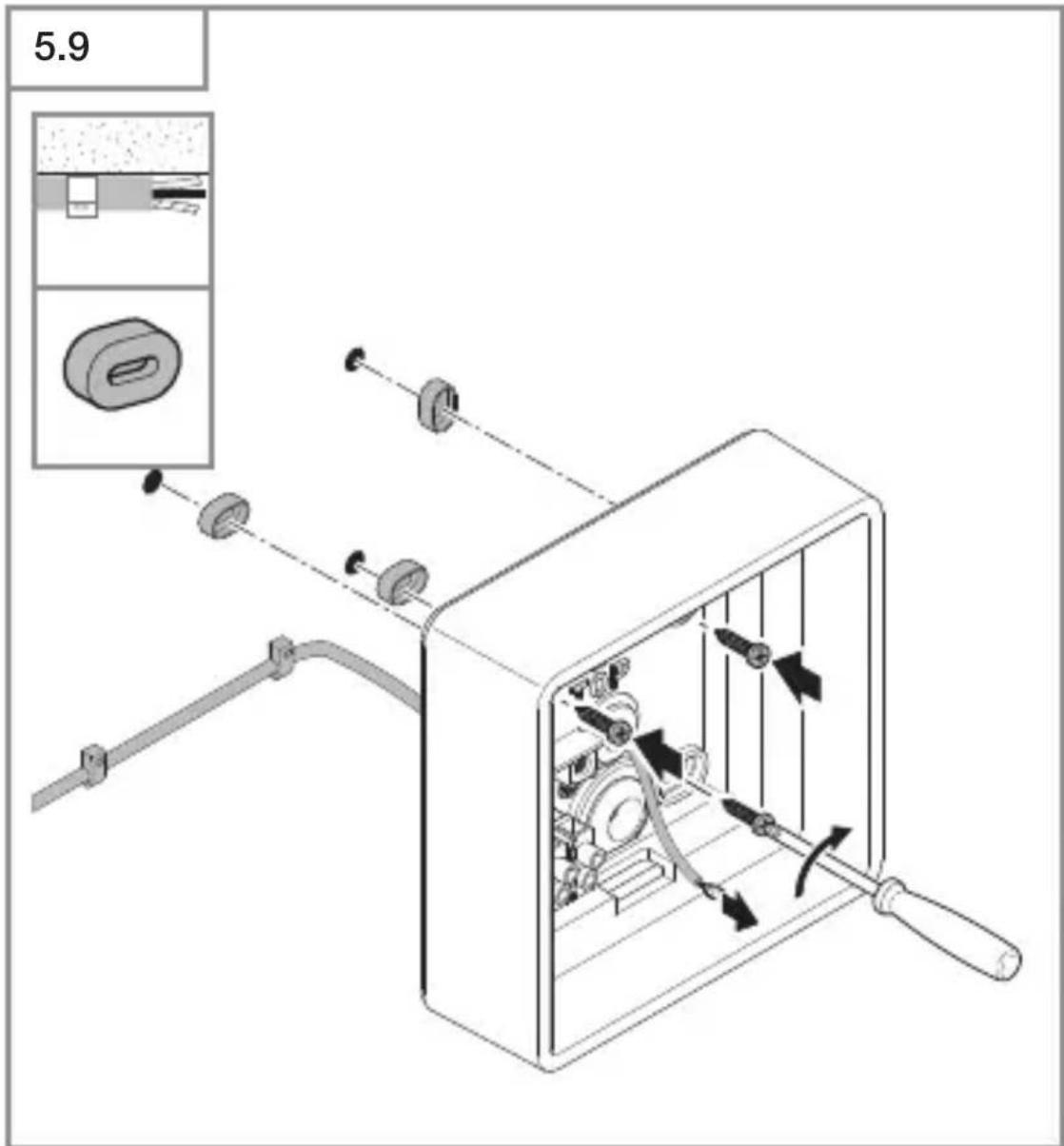

• Βιδώνετε το στήριγμα τοίχου σε περίπτωση αγωγού τροφοδοσίας εξωτοίχια με διαστάρι.– 464 – Περιεχόμενα

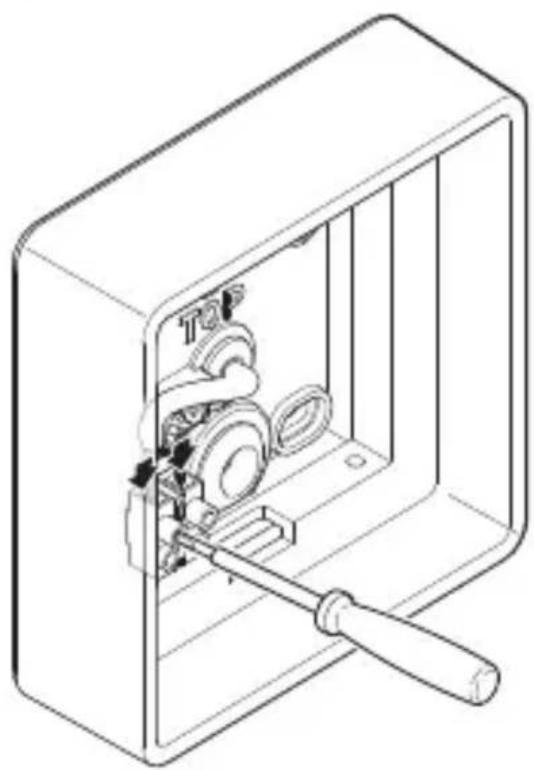

• Συνδέετε τον αγωγό ρεύματος σύμφωνα με το σχέδιο συνδεσμολογίας. «4. Ηλεκτρική σύνδεση»

• Τοποθετείτε τον φωτιστικό κύβο στο στήριγμα τοίχου.

• Βιδώνετε τις ασφαλιστικής βίδες.– 465 – Περιεχόμενα

• Ενεργοποιείτε την τροφοδοσία ρεύματος.

• Πραγματοποιείτε τις ρυθμίσεις μέσω εφαρμογής (μόνο SC). «6. Λειτουργία»– 466 – Περιεχόμενα Βήματα εγκατάστασης GL85SC, GL85C

• Ελέγχετε ότι η τροφοδοσία τάσης είναι απενεργοποιημένη.

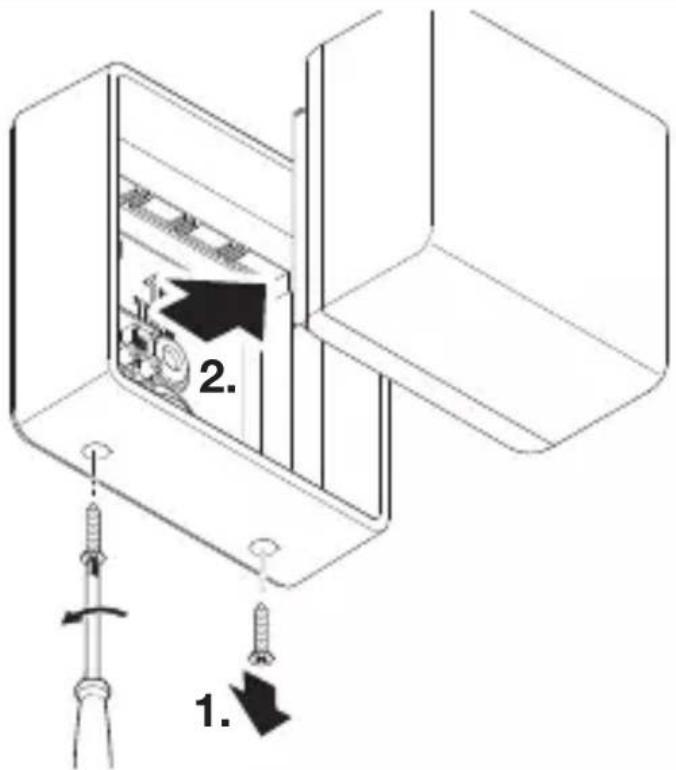

• Λύνετε ασφαλιστικές βίδες.

• Αποσπάτε τον φωτιστικό κύβο από το πλαίσιο.

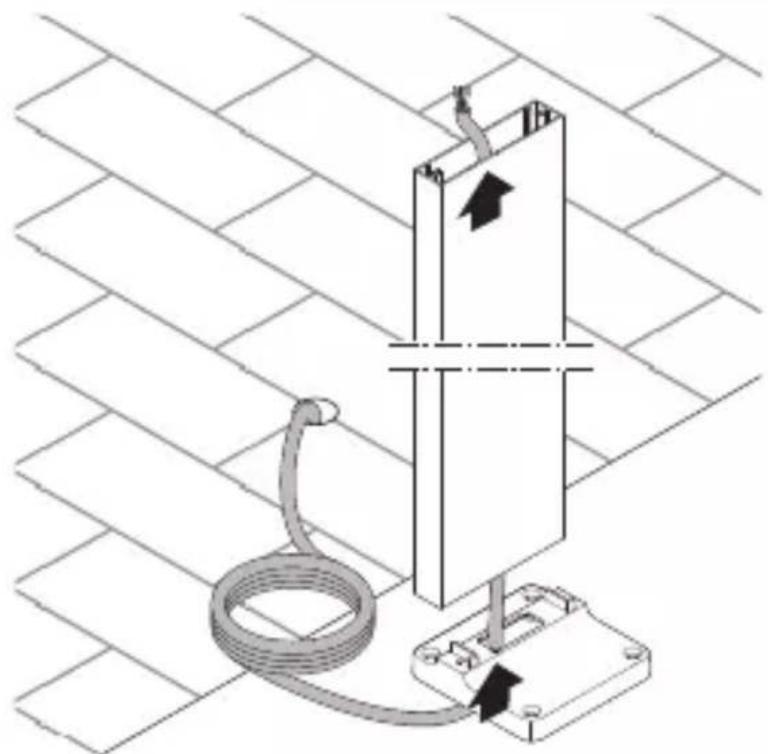

• Τραβάτε το καλώδιο μέσα από πλάκα δαπέδου και προφίλ.– 467 – Περιεχόμενα

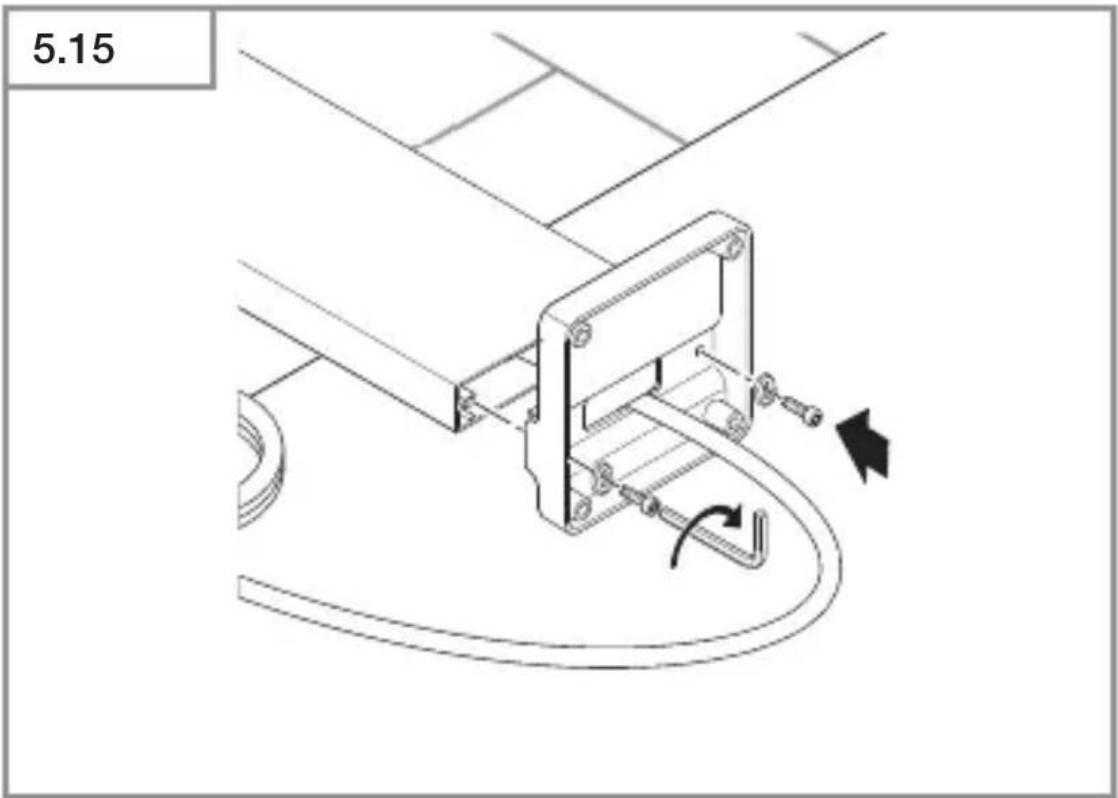

• Βιδώνετε την πλάκα δαπέδου με το προφίλ.

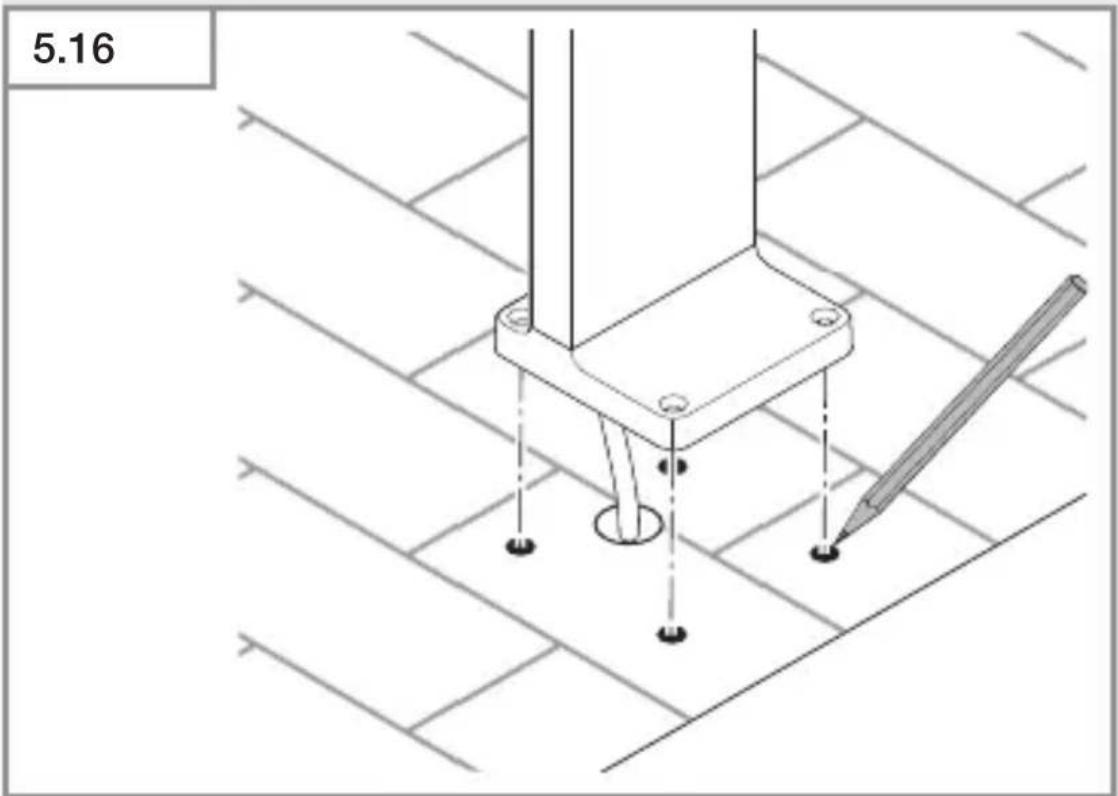

• Σημαδεύετε τις τρύπες διάτρησης.– 468 – Περιεχόμενα

• Ανοίγετε τρύπες και τοποθετείτε ούπατ.

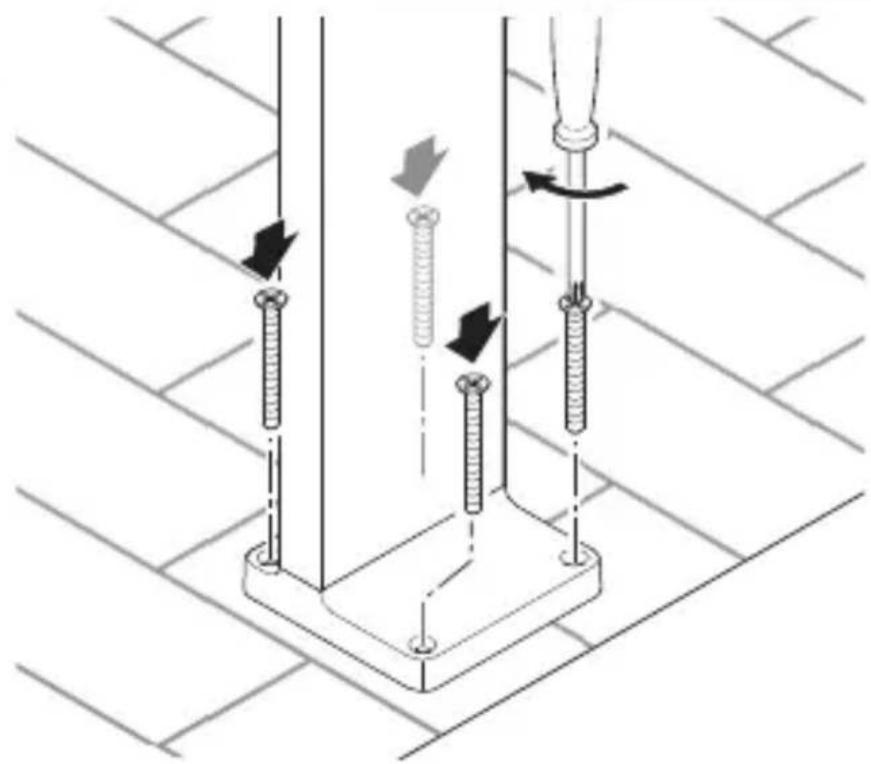

• Βιδώνετε την πλάκα δαπέδου στο δάπεδο.

Μην τοποθετείτε το προϊόν κάτω από το επίπεδο του εδά- φους για να αποφύγετε ζημιές από διάβρωση ή οξείδωση.– 469 – Περιεχόμενα

• Περνάτε το καλώδιο μέσα από το στήριγμα.

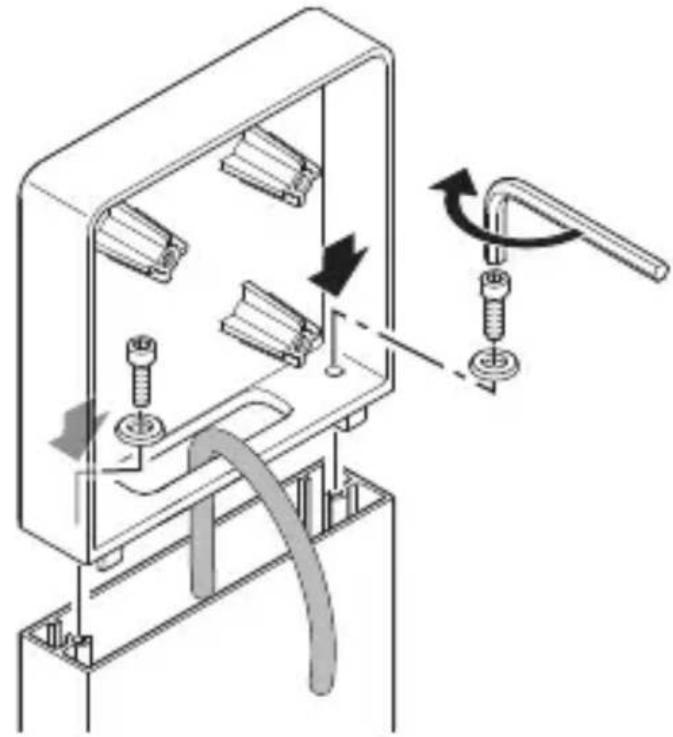

• Τοποθετείτε το στήριγμα στο προφίλ.

• Βιδώνετε τις βίδες με ροδέλες.

• Περνάτε το καλώδιο μέσα από το πλαίσιο.

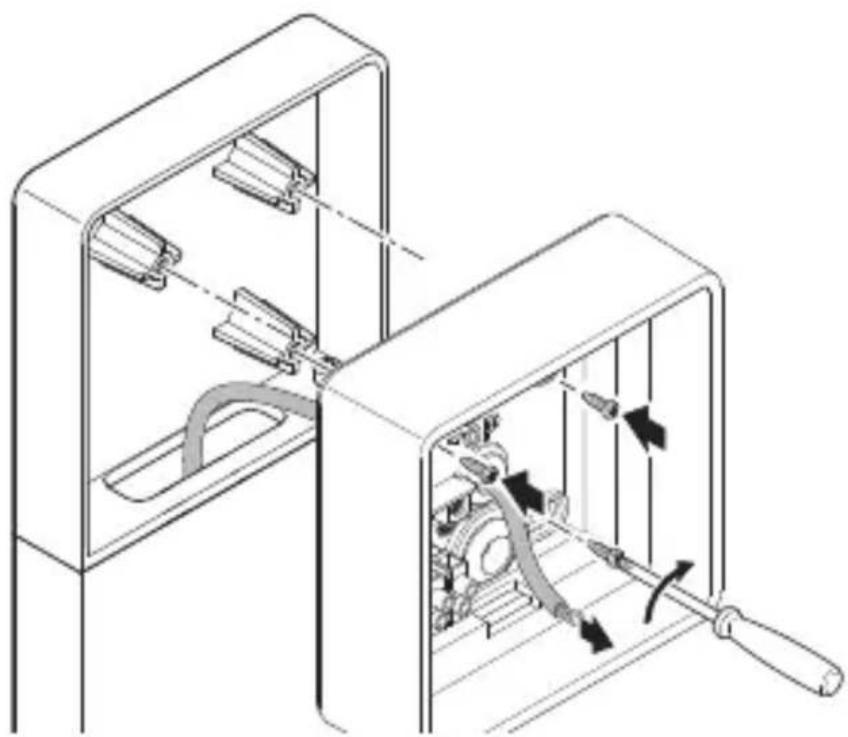

• Βιδώνετε το πλαίσιο στο στήριγμα.– 470 – Περιεχόμενα

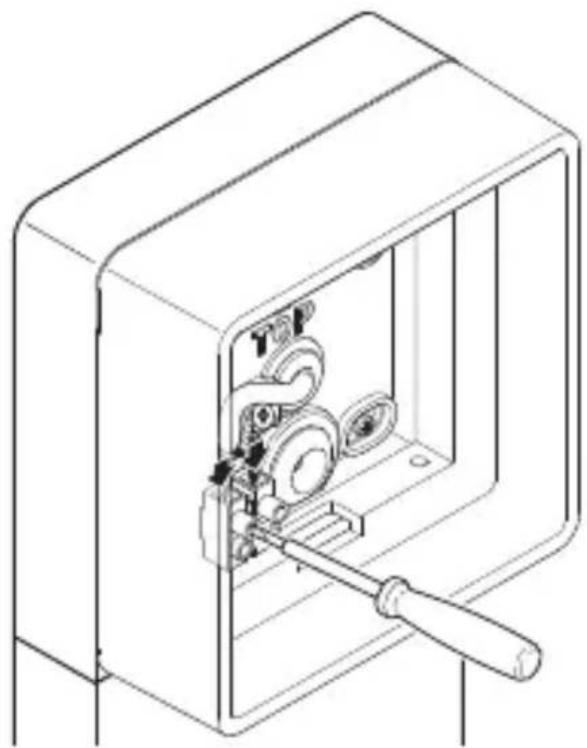

• Συνδέετε τον αγωγό ρεύματος σύμφωνα με το σχέδιο συνδεσμολογίας. «4. Ηλεκτρική σύνδεση»

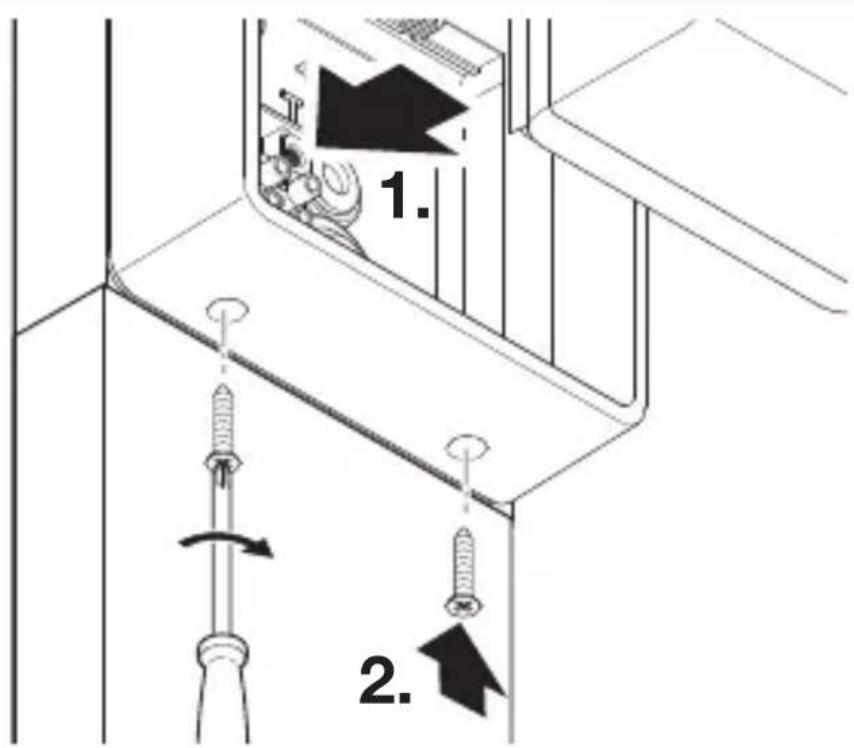

• Τοποθετείτε τον φωτιστικό κύβο στο πλαίσιο.

• Βιδώνετε ασφαλιστικές βίδες.– 471 – Περιεχόμενα

• Ενεργοποιείτε την τροφοδοσία ρεύματος.

• Πραγματοποιείτε τις ρυθμίσεις μέσω εφαρμογής (μόνο SC). «6. Λειτουργία»– 472 – Περιεχόμενα

Οι λειτουργίες είναι ρυθμίσιμες για τις εκδόσεις SC. Για τις εκδόσεις C ισχύουν οι λειτουργίες μόνο σε συνδυασμό με προϊόν αισθητήρα Bluetooth. Η ρύθμιση των λειτουργικών πραγματοποιείται μέσω της εφαρμογής Steinel Connect App. Steinel Connect App Για τη ρύθμιση του λαμπτήρα με Smartphone ή Tablet, πρέπει να κατεβάσετε το Steinel Connect App από το δικό σας AppStore. Απαιτείται ένα smartphone ή tablet με δυνατότητα Bluetooth. Android iOS Λειτουργίες που είναι ρυθμίσιμες μέσω της εφαρμογής Steinel Connect App: – Ρύθμιση χρόνου – Ρύθμιση εμβέλειας – Ρύθμιση ευαισθησίας – Λειτουργία βασικού φωτισμού – Κεντρικό φως/Στάθμη βασικού φωτός ρυθμίσιμα – διευρυμένη ρύθμιση εμβέλειας – Ομαδική δικτύωση – Ρύθμιση ευαισθησίας μέσω Teach-In– 473 – Περιεχόμενα

Ρυθμίσεις εργοστασίου – Ρύθμιση ορίου ευαισθησίας: λειτουργία φωτός ημέρας 1.000Lux – Ρύθμιση χρόνου: 2δευτερόλεπτα – Ρύθμιση εμβέλειας: 5μέτρα Ρύθμιση ευαισθησίας Η φωτεινότητα απόκρισης (λυκόφως) μπορεί να ρυθμιστεί αδιαβάθμητα από περ. Ρύθμιση σε 2 – 2.000Lux. – = Λειτουργία φωτός ημέρας (ανεξάρτητα από φωτεινότητα) – = Λειτουργία λυκόφωτος (περ. 2Lux) Κατά τη ρύθμιση των ορίων ανίχνευσης και για το τεστ λειτουργίας σε φως ημέρας πρέπει ο ρυθμιστής να είναι σε λειτουργία φωτός ημέρας. Ρύθμιση χρόνου Ο χρόνος (καθυστέρηση απενεργοποίησης) μπορεί να ρυθμιστεί αδιαβάθμητα από περίπου 5δευτ. έως το ανώτερο 60λεπτά. Κάθε ανιχνευμένη κίνηση ενεργοποιεί εκ νέου το φως. Υπόδειξη: Μετά από κάθε απενεργοποίηση του λαμπτήρα LED, για περ. 1δευτερόλεπτο δεν είναι δυνατή η εκ νέου ανίχνευση κίνησης. Τέλος, ο λαμπτήρας LED μπορεί να ανιχνεύσει κίνηση εκ νέου. Κατά τη ρύθμιση των ορίων κάλυψης και για το τεστ λειτουργίας προτείνεται η ρύθμιση του βραχύτερου

Ρύθμιση εμβέλειας (ευαισθησία) Με τον όρο εμβέλεια εννοείται η περίπου κυκλική διάμετρος στο δάπεδο, η οποία προκύπτει ως όριο ανίχνευσης κατά την εγκατάσταση σε ύψος 2m. – Ρύθμιση σε μέγιστο = μέγ. εμβέλεια (5m) – Ρύθμιση σε ελάχιστο = ελάχ. εμβέλεια (1m)– 474 – Περιεχόμενα Λειτουργία βασικού φωτισμού Το βασικό φως καθιστά εφικτό το φωτισμό με περ. 10% ισχύ φωτός. Μόνο εφόσον γίνει κίνηση στην περιοχή ανίχνευσης το φως περνάει για το ρυθμισμένο χρόνο (βλέπε ρύθμιση χρόνου) σε μέγιστη ισχύ φωτός (100%). Κατόπιν ο λαμπτήρας επιστρέφει στο ενεργοποιημένο βασικό φως. Το βασικό φως είναι ΕΝΤΟΣ, εφόσον γίνει υποβίβαση του ορίου φωτεινότητας. Με ενεργοποιημένη λειτουργία φωτός ημέρας, το βασικό φως είναι πάντα ΕΝΤΟΣ. 0λεπτά = Απαλό άναμμα φωτός/χωρίς βασικό φως ΕΝΤΟΣ από ρυθμισμένη τιμή ευαισθησίας 10λεπτά = Απαλό άναμμα φωτός + βασικό φως 10λεπτά 30λεπτά = Απαλό άναμμα φωτός + βασικό φως 30λεπτά = Απαλό άναμμα φωτός + βασικό φως όλη

Τι είναι απαλό άναμμα φωτός; Ο αισθητήριος λαμπτήρας διαθέτει λειτουργία απαλού ανάμματος φωτός. Αυτό σημαίνει ότι το φως κατά την έναρξη δεν ενεργοποιείται αμέσως με μέγιστη ισχύ, αλλά η φωτεινότητα ρυθμίζεται σταδιακά εντός σύντομου χρόνου έως το όριο 100%. Με τον ίδιο τρόπο γίνεται κατά το σβήσιμο και η αντίθετη ρύθμιση μέχρι να σβήσει πλήρως το φως.– 475 – Περιεχόμενα

7. Συντήρηση και Φροντίδα

Η συσκευή δεν χρειάζεται συντήρηση. Κίνδυνος λόγω ηλεκτρικού ρεύματος! Η επαφή του νερού με ρευματοφόρα εξαρτήματα μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.

• Καθαρίστε τη συσκευή σε στεγνή κατάσταση. Κίνδυνος υλικών ζημιών! Η χρήση λανθασμένου απορρυπαντικού μπορεί να προκαλέσει ζημιά στη συσκευή.

• Καθαρίστε τη συσκευή με ένα ελαφρά νοτισμένο πανί χωρίς απορρυπαντικό. Σημαντικό: Η συσκευή λειτουργίας δεν μπορεί να αντικα- τασταθεί.– 476 – Περιεχόμενα

Οι ηλεκτρικές συσκευές, οι μπαταρίες, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές και μπαταρίες στα οικιακά απορρίμματα! Μόνο για χώρες ΕΕ: Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές και οι μπαταρίες να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον.

9. Δήλωση συμμόρφωσης

Με την παρούσα ο/η STEINEL GmbH, δηλώνει ότι ο ραδιο- εξοπλισμός L 845 SC, L 845 C, GL 85 SC 600/900, GL 85 C 600/900 πληροί την οδηγία 2014/53/ΕΕ. Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ διατίθεται στην ακόλουθη ιστοσελίδα στο διαδίκτυο: www.steinel.de– 477 – Περιεχόμενα

10. Εγγύηση κατασκευαστή

Εγγύηση κατασκευαστή STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Γερμανία Ως αγοραστής μπορείτε να κάνετε χρήση των νόμιμων εγγυητικών δικαιωμάτων έναντι του πωλητή. Εφόσον τα δικαιώματα αυτά ισχύουν στη χώρα σας, δεν συντέμνονται ούτε περιορίζονται από τη δική μας δήλωση εγγύησης. Σας παρέχουμε 5έτη εγγύηση για την άψογη κατασκευή και την κανονική λειτουργία του προϊόντος STEINEL Professional-Sensorik. Παρέχουμε την εγγύηση ότι αυτό το προϊόν δεν παρουσιάζει ελαττώματα υλικού, κατασκευής ή σχεδίασης. Παρέχουμε εγγύηση λειτουργικής ικανότητας όλων των ηλεκτρονικών δομοστοιχείων και καλωδίων, όπως επίσης έλλειψης σφαλμάτων όλων των χρησιμοποιηθέντων υλικών και των επιφανειών αυτών. Προβολή αξιώσεων: Εάν θέλετε να διατυπώσετε παράπονα σχετικά με το προϊόν που αγοράσατε, παρακαλούμε όπως το απο- στείλετε σε πλήρη κατάσταση και ατελώς μαζί με την αυθεντική απόδειξη αγοράς, η οποία πρέπει να αναφέρει την ημερομηνία αγοράς και την ονομασία του προϊόντος, στον αντιπρόσωπό σας ή στην εταιρεία μας ΑΝΤΙΠΡΟ- ΣΩΠΟΙ-ΕΙΣΑΓΩΓΕΙΣ ΓΙΑ ΤΗΝ ΕΛΛΑΔΑ Π.Λυγκωνης & Υιοι οε/Αριστοφανους 8 Αθηνα 10554. Σας συνιστούμε λοι- πόν όπως διαφυλάξετε προσεκτικά την απόδειξη αγοράς έως την παρέλευση της διάρκειας εγγύησης. Για τα έξοδα και τους κινδύνους μεταφοράς στα πλαίσια επιστροφής του προϊόντος η STEINEL δεν αναλαμβάνει καμία ευθύνη. Για πληροφορίες σχετικά με την προβολή αξίωσης σε περίπτωση εγγύησης απευθυνθείτε στη διαδικτυακή πύλη www.steinel-professional.de/garantie– 478 – Περιεχόμενα Εάν νομίζετε ότι πρόκειται για περίπτωση εγγύησης ή εάν έχετε οποιαδήποτε απορία σχετικά με το προϊόν σας, μπορείτε να μας τηλεφωνήσετε ανά πάσα στιγμή στη γραμμή ΤΗΛΕΦΩΝΑ ΥΠΟΣΤΗΡΙΞΗΣ & ΣΕΡΒΙΣ ΓΙΑ, ΤΗΝ ΕΛΛΑΔΑ/2103212021/2103218558/Φαξ: 2103218630. ΚΑΤΑΣΚΕΥΑΣ ΤΗ

ΕΓΓΥΗΣΗ– 479 – Περιεχόμενα

11. Tεχνικά δεδομένα

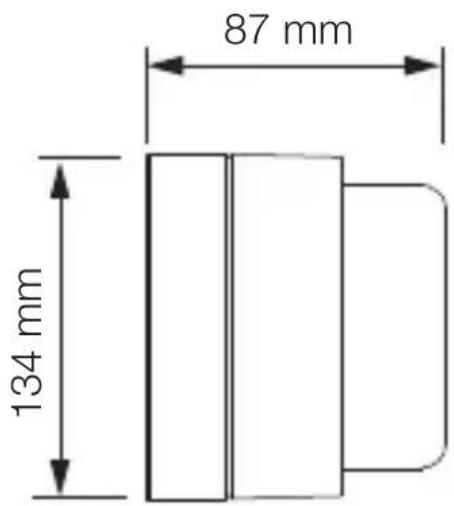

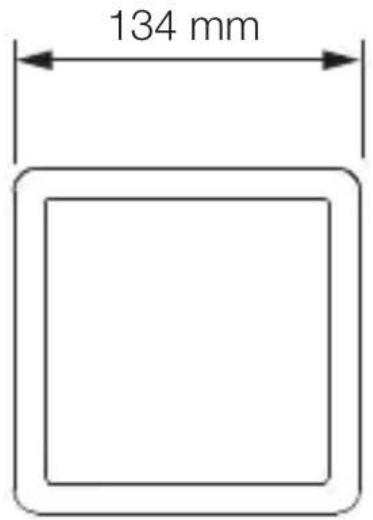

– Διαστάσεις (Υ×Π×Β): L845:134×134× 87mm GL85600:600×136×146mm GL 85 900: 900×136×146mm – Τάση δικτύου: 220 – 240V,50/60Hz – Ισχύς εισόδου (P

): 9,00W – Ισχύς εισόδου συστήματος αισθητήρα iHF: L845SC: 0,67W GL85SC: 0,67W – Standby (P net ): 0,45W – Ισχύς φωτός: L845SC: 655Im L845C: 719Im GL85SC: 655Im GL85C: 719Im – Αποδοτικότητα: L845SC: 73Im/W L845C: 80Im/W GL85SC: 73Im/W GL85C: 80Im/W – Φωτιστικό μέσο: LED – Θερμοκρασία χρώματος: 3.000K (θερμό λευκό) – Δείκτης χρωματικής απόδοσης: R

=82 – Μέση διάρκεια ζωής μέτρησης: L70B50 σε 25°C: >60.000ώρες – Χρωματική συνέπειαSDCM: Εισαγόμενη τιμή: 3 – Κατανομή φωτεινής έντασης: LumEdit Cubo 2835 LED mit Gehäuse.ldt Polardiagramm

10090°90°180° 30°30° 150°150° 60°120°60°120°cd / 1000 lm C0 / C180 C90 / C270 – Βασικό φως *: Ναι (Εκτός, 10min, 30min, όλη τη νύχτα, πάντα) – Τεχνολογία αισθητήρων: L845SC, GL85SC: (5,8GHz,≤1mW) – Εύρος ανίχνευσης, γωνία ανίχνευσης *: 160° – Εύρος ανίχνευσης, γωνία ανοίγματος *: 160° – Εμβέλεια *: 1 – 5m– 480 – Περιεχόμενα – Ρύθμιση χρόνου *: 5δευτ. – 60λεπτά – Ρύθμιση ευαισθησίας *: 2 – 2.000Lux – Είδος προστασίας: IP44 – Κλάση προστασίας: I – Θερμοκρασία περιβάλλοντος: - 20εντός + 40°C – Συχνότητα Bluetooth: 2,4 – 2,48GHz – Ισχύς εκπομπής Bluetooth: 5dBm,3mW – Τάξη ενεργειακής απόδοσης: Το παρόν προϊόν περιέχει πηγή φωτός τάξης ενεργειακής απόδοσης „F“.

• Για C: Μόνο σε συνδυασμό με προϊόν αισθητήρα Bluetooth.– 481 – Περιεχόμενα

12. Αποκατάσταση βλάβης

Συσκευή χωρίς τάση – Ασφάλεια μη ενεργοποιημένη ή ελαττωματική.

• Ενεργοποιήστε την ασφάλεια.

• Αντικαταστήστε την ελαττωματική ασφάλεια. – Διακόπηκε το κύκλωμα.

• Ελέγξτε το κύκλωμα με δοκιμαστικό τάσης. – Βραχυκύκλωμα στο δίκτυο τροφοδοσίας.

• Ελέγξτε τις συνδέσεις. – Ενδεχομένως διακόπτης δικτόυ εκτός.

• Ενεργοποιήστε τον διακόπτη δικτύου. Η συσκευή δεν ενεργοποιείται (μόνο SC). – Λανθασμένη επιλογή ρύθμισης ορίου ευαισθησίας.

• Ρυθμίστε εκ νέου τη ρύθμιση ευαισθησίας. – Διακόπτης δικτύου ΕΚΤΟΣ.

• Ρυθμίστε τον διακόπτη δικτύου. – Ασφάλεια μη ενεργοποιημένη ή ελαττωματική.

• Ενεργοποιήστε την ασφάλεια.

• Αντικαταστήστε την ελαττωματική ασφάλεια. – Οι γρήγορες κινήσεις καταπιέζονται για μείωση παρασίτων ή έγινε πολύ μικρή ή εσφαλμένη ρύθμιση ορίων ανίχνευσης

• Ελέγχετε και ρυθμίζετε το εύρος ανίχνευσης. – Πηγή φωτός ελαττωματική.

• Η πηγή φωτός δεν μπορεί να αλλαχθεί. Αντικαταστήστε πλήρως τη συσκευή. Η συσκευή δεν ενεργοποιείται (μόνο SC). – Συνεχής κίνηση στην περιοχή ανίχνευσης.

• Ελέγξτε το εύρος ανίχνευσης.

• Εάν είναι απαραίτητο, περιορίστε ή αλλάξτε το εύρος ανίχνευσης. Η συσκευή δεν ενεργοποιείται (μόνο SC). – Επιλέχτηκε βασικό φως.

• Ρυθμίζετε το βασικό φως σε „0 λεπτά“.– 482 – Περιεχόμενα Η συσκευή ενεργοποιείται ανεπιθύμητα (μόνο SC). – Ασταθής εγκατάσταση συσκευής.

• Εγκαταστήστε σταθερά τη συσκευή. – Υπήρξε κίνηση, αλλά δεν έγινε αντιληπτή από τον παρατηρητή (κίνηση πίσω από τοίχο, κίνηση μικρού αντικειμένου στο άμεσο περιβάλλον του λαμπτήρα

• Ελέγχετε τα όρια ανίχνευσης.

• Εάν είναι απαραίτητο, περιορίστε ή αλλάξτε το εύρος ανίχνευσης.TR İçerik
