Тип продукции	Светильник с датчиком движения для помещений и улицы (настенный)
Размеры (В x Ш x Г)	134 x 134 x 87 мм
Питание	220–240 В, 50/60 Гц
Потребляемая мощность (включен)	9,00 Вт
Потребляемая мощность датчика	0,67 Вт
Мощность в режиме ожидания	0,45 Вт
Источник света	Встроенный светодиод, не заменяемый
Световой поток	655 лм
Световая отдача	73 лм/Вт
Цветовая температура	3 000 К (теплый белый)
Индекс цветопередачи (CRI)	82
Средний срок службы	> 60 000 ч (L70B50 при 25 °C)
Технология обнаружения	Высокочастотный датчик iHF (5,8 ГГц, ≤ 1 мВт)
Зона обнаружения (угол)	160°
Дальность обнаружения	1–5 м (регулируемая)
Время задержки	5 с – 60 мин (регулируемое)
Порог срабатывания (освещенность)	2–2000 лк (регулируемый)
Функция ночного освещения	Да (около 10% мощности, регулируется от 0 до всю ночь)
Подключение	Bluetooth 2,4–2,48 ГГц (через приложение Smart Remote)
Степень защиты	IP44
Класс защиты	II
Рабочая температура	-20 °C до +40 °C
Класс энергоэффективности	F (светодиодный источник)
Комплект поставки	Светильник, дюбели (3), винты (3), распорные детали (3), паспорт безопасности, краткое руководство
Уход и очистка	Протирать сухой или слегка влажной тканью без моющих средств
Безопасность	Не смотреть прямо на источник света с расстояния менее 30 см; минимальное расстояние от роутера Wi-Fi 3 м; не использовать диммер
Ремонтопригодность	Светодиодный источник не заменяется; при неисправности заменить прибор целиком

Часто задаваемые вопросы - L 845 SC STEINEL

Как настроить время задержки светильника?

Время задержки настраивается через приложение Smart Remote от Steinel. Вы можете выбрать продолжительность от 5 секунд до 60 минут. Любое обнаруженное движение сбрасывает таймер.

Какова максимальная дальность датчика движения?

Дальность датчика iHF регулируется от 1 до 5 метров (заводская настройка 5 м). Она соответствует круговой области на полу при высоте установки 2 м.

Как установить светильник L 845 SC?

Отключите питание. Просверлите отверстия (Ø6 мм), вставьте дюбели. Пропустите кабель питания через заглушку, прикрутите настенное крепление. Подключите кабель (L, N, PE) согласно схеме, затем закрепите корпус светильника на креплении. Включите питание и настройте через приложение.

Можно ли использовать диммер с этим светильником?

Нет, регулировка яркости с помощью диммера невозможна. Светильник несовместим с диммерами.

Как чистить светильник?

Протирайте светильник слегка влажной тканью без моющих средств. Никогда не используйте воду или химикаты — риск поражения током или повреждения.

Что делать, если светильник не включается?

Проверьте, что сетевой выключатель в положении ВКЛ, предохранитель не сработал, и порог срабатывания настроен правильно (например, дневной режим для теста). Если проблема не устраняется, светодиодный источник может быть неисправен, и требуется замена прибора.

Какова продолжительность гарантии?

Steinel предоставляет гарантию 5 лет с даты покупки на светильники. Она покрывает дефекты материалов или изготовления при соблюдении условий, описанных в инструкции.

Можно ли соединить несколько светильников вместе?

Да, версии SC можно объединить в сеть через приложение Smart Remote для синхронизации обнаружения и предотвращения ложных срабатываний (рекомендуемое минимальное расстояние между светильниками 5 м).

Какое потребление в режиме ожидания у светильника?

В режиме ожидания светильник потребляет около 0,45 Вт. Общая мощность с активным датчиком составляет 0,67 Вт (без освещения).

Как настроить порог срабатывания (освещенность)?

Порог срабатывания настраивается в приложении Smart Remote от 2 до 2000 люкс. Для дневного режима (независимо от освещенности) установите минимальное значение. Для работы только ночью установите около 2 люкс.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ L 845 SC STEINEL

Предупреждение за опасности!

Предупреждение за опасности от ел. ток!

Предупреждение за опасности от вода!

• 1 (Сензорна) лампа
• 3 Дюбела
• 3 Винта
• 3 подложки
• 1 Данни за безопасност (A)
• 1 Quick-Start-Guide (B)

Размери на продукта L 845 SC, L 845 C

3.2

Преглед на уреда L 845 SC, L 845 C

3.3

• 1 (Сензорна) лампа
  -1 Стойка

- 1 Профил (алтернатива 437 мм или 737 мм)

Подготовка за монтаж

Необходим е смартфон или таблет с Bluetooth.

Android iOS

Функция основно осветление

10. Гаранция от производителя

Гаранция от производителя STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Германия

– Размери (В × Ш× Д): L 845: 134 × 134 × 87 мм

GL 85 600: 600 × 136 × 146 MM

GL 85 900: 900 × 136 × 146 mm

- Напрежение: 220 - 240 V, 50/60 Hz

- Индекс на цветовото отражение: R_a=82

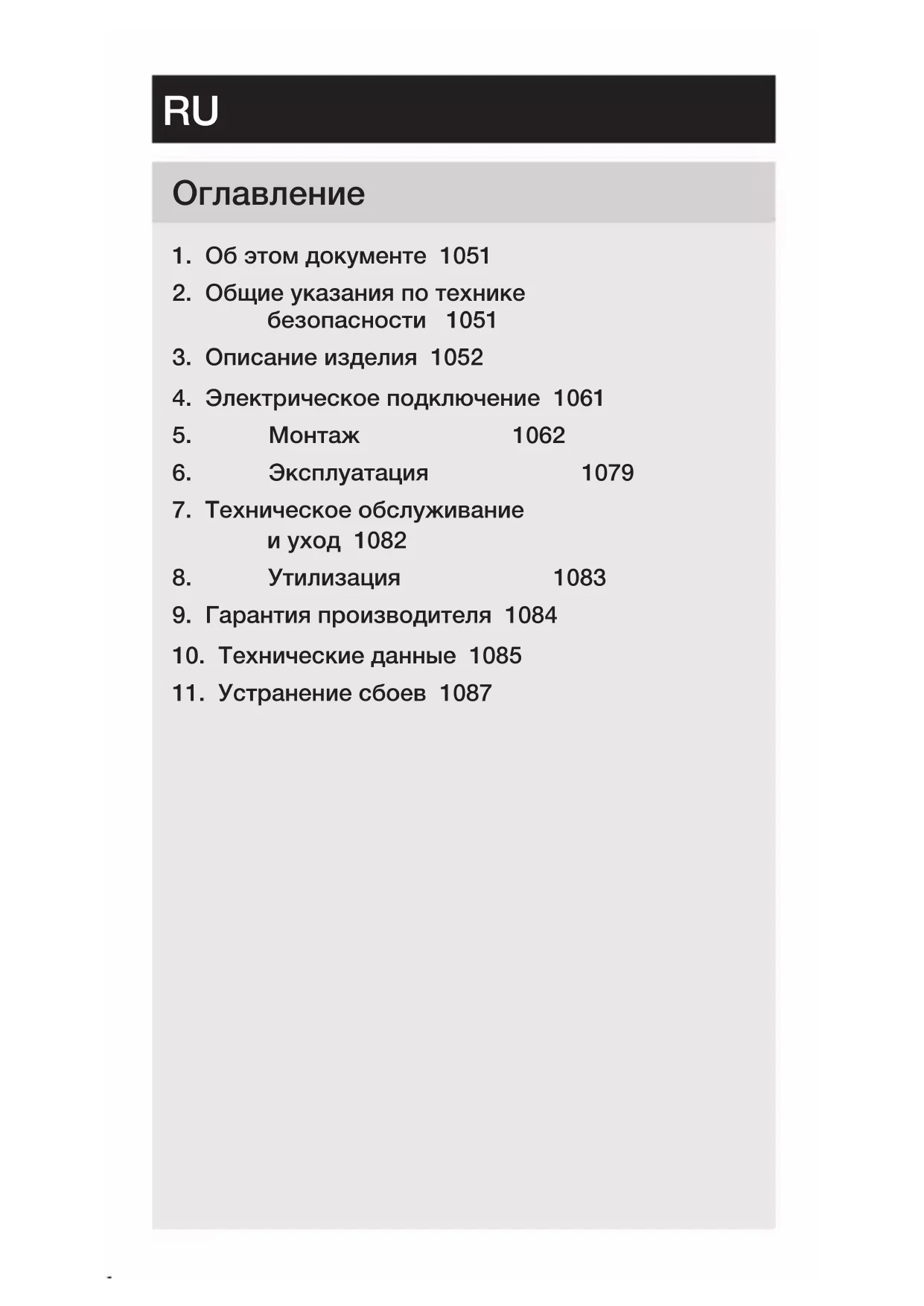

1. Об этом документе 1051
2. Общие указания по технике безопасности 1051
3. Описание изделия 1052
4. Электрическое подключение 1061
5. Монтаж 1062
6. Эксплуатация 1079
7. Техническое обслуживание и уход 1082
8. Утилизация 1083
9. Гарантия производителя 1084
10. Технические данные 1085
11. Устранение сбоев 1087

1. Об этом документе

• Защищено авторскими правами. Перепечатка, также выдержками, только с нашего согласия.
• Мы сохраняем за собой право на изменения, которые служат техническому прогрессу.

Предупреждение об опасностях!

Предупреждение об опасностях из-за удара электрическим током!

Предупреждение об опасностях из-за воды!

2. Общие указания по технике безопасности

Опасность при несоблюдении инструкции по эксплуатации!

Данная инструкция содержит важную информацию для безопасного обращения с изделием. На возможные опасности даются особые указания. Несоблюдение может приводить к летальному исходу или тяжелым травмам.

• Тщательно прочесть инструкцию.
• Соблюдать указания по технике безопасности.
  • Хранить в доступном месте.

- Обращение с электрическим током может приводить к опасным ситуациям. Прикосновение к т окопроводящим деталям может приводить к удару электрическим током, ожогам или летальному исходу.

• Выполнение работ с сетевым подключением поручать только квалифицированному специализированному персоналу.
• Соблюдать национальные указания по установке и условия подключения (D: VDE 0100, A: ÖVE-ÖNORM E8001-1, SEV 1000).
  – Использовать только оригинальные запасные части.
• Ремонт разрешается выполнять только специализированным предприятиям.

3. Описание изделия

Применение по назначению

– Сенсорный светильник для настенного монтажа на улицах и в помещениях (L 845 SC).
- Светильник для настенного монтажа на улицах и в помещениях (L 845 C).
- Сенсорный светильник для напольного монтажа на улицах и в помещениях (GL 85 SC 600 / 900).
- Светильник для напольного монтажа на улицах и в помещениях (GL 85 C 600 / 900).

Применение не по назначению

– Яркость изделий не регулируется.

Яркость не регулируется

Указание:

Для исключения неправильных срабатываний необходимо соблюдать расстояние не менее 3 м до маршрутизатора WLAN и точек доступа.

Принцип работы (L 845 SC и GL 85 SC 600 / 900)

• Сенсорные светильники (SC) являются активными датчиками движения.
• Встроенный ВЧ-сенсор (iHF) посылает высокочастотные электромагнитные волны (5,8 ГГц) и получает их эхо. При движении людей в зоне обнаружения светильника сенсорный светильник воспринимает изменения эхо. Микропроцессор дает команду переключения "Включить свет".
• Самая надежная регистрация движения обеспечивается монтажом изделия сбоку относительно направления движения.
• Радиус действия регистрации движений ограничен, если Вы подходите непосредственно к изделию.
• Возможно обнаружение через двери, оконные стекла или стены.
• Сенсор различает движущихся людей и движущиеся объекты, такие как кусты или мелкие животные. Таким образом исключаются ошибочные включения из-за мелких животных и сбоев по причине экстремальных температур.

Принцип работы (L 845 C и GL 85 C 600 / 900)

Варианты С могут быть объединены в сеть с другими сенсорами по Bluetooth для реализации расширения зоны охвата. Они передают обнаруженные сигналы (присутствие и яркость) по Bluetooth. Управление происходит в объединенном в сеть сенсоре с другим интерфейсом.

Объем поставки L 845 SC, L 845 C

3.1

• 1 (сенсорный) светильник
• 3 дюбеля
  -3винта
• 3 проставки
• 1 сертификат безопасности (A)
• 1 инструкция по быстрому запуску (В)

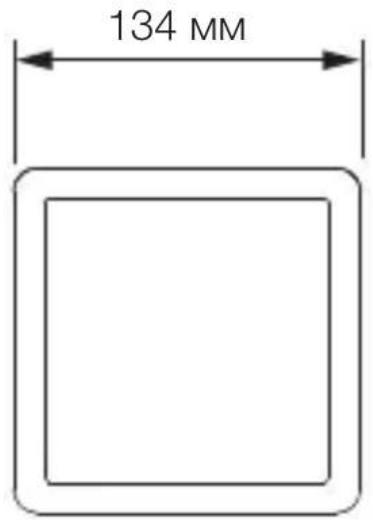

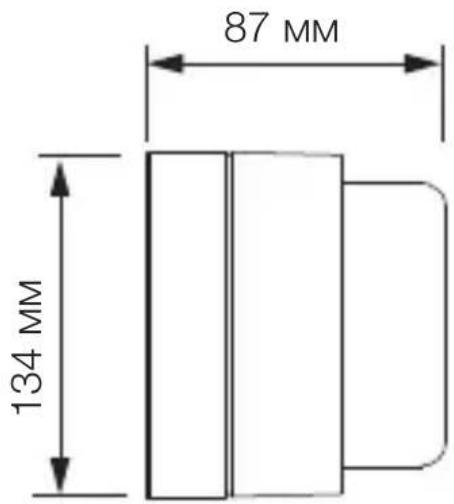

Размеры изделия L 845 SC, L 845 C

3.2

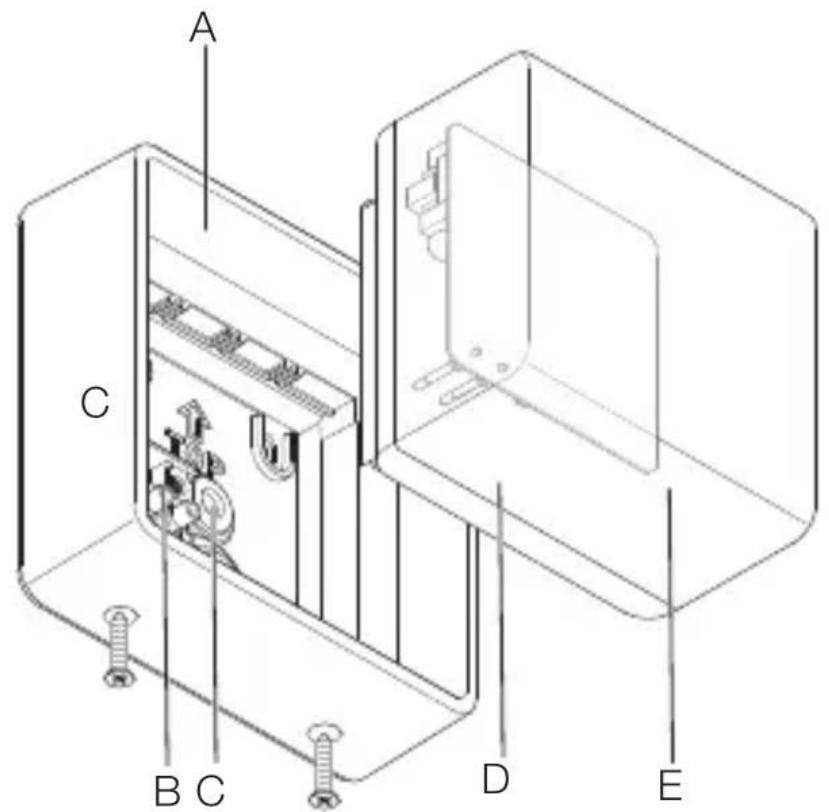

3.3

A Кронштейн
В Клемма подключения
С Уплотнитель
D Штекерное соединение
E Светящиеся кубы

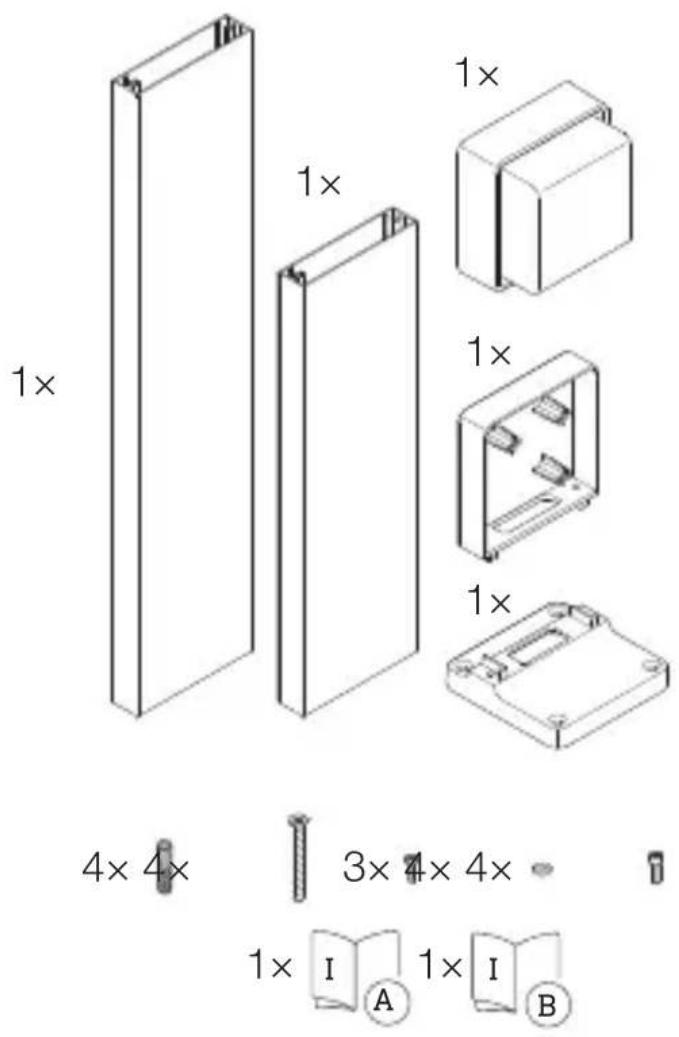

3.4

• 1 (сенсорный) светильник
• 1 крепление
• 1 профиль (альтерн. 437 мм или 737 мм)
  -1плита основания
• 4 дюбеля
• 4 винта
• 3 соединительных винта
  -4 подкладных шайбы
  -4небольшихвинта
• 1 сертификат безопасности (A)
• 1 инструкция по быстрому запуску (В)
