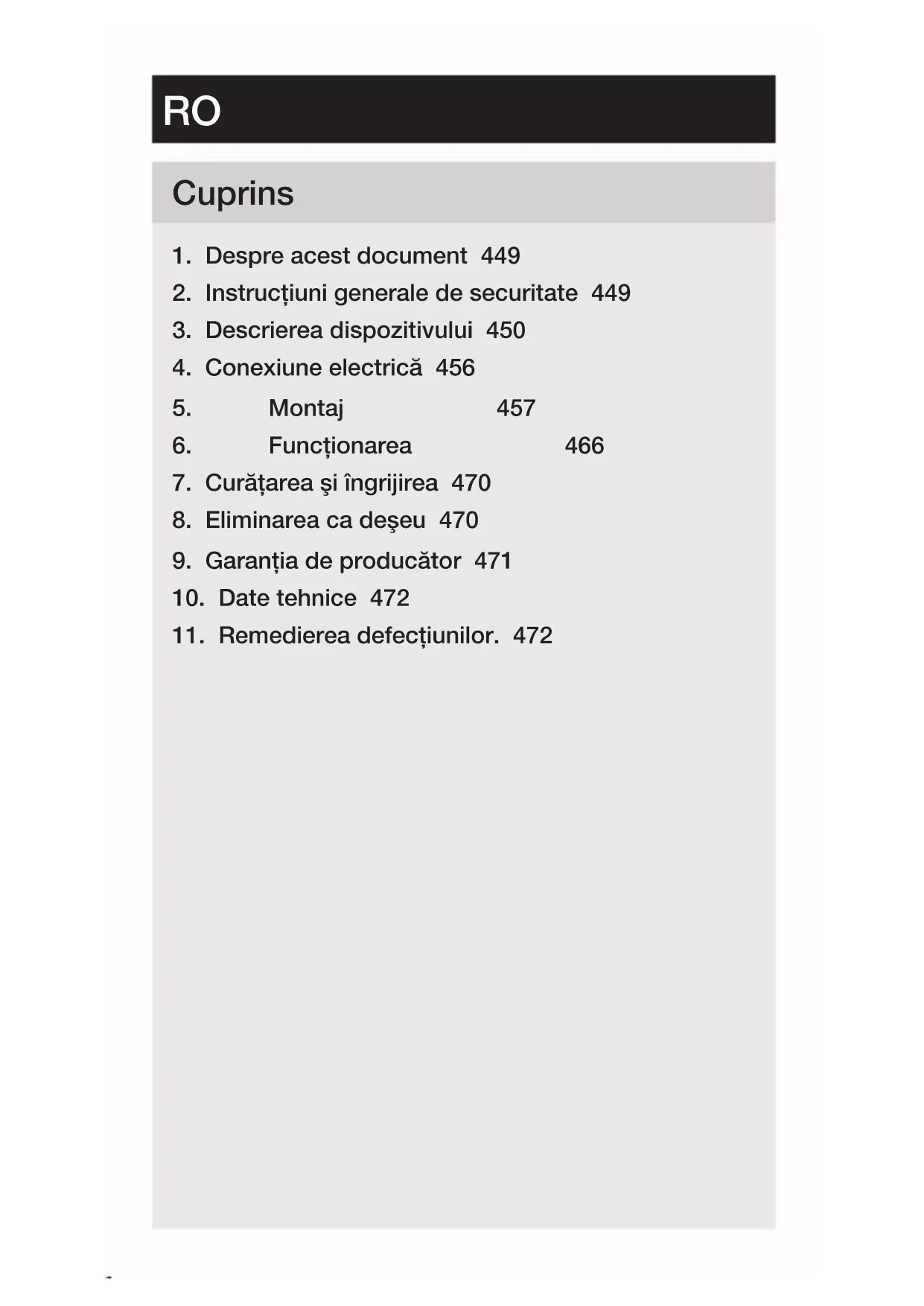

MANUAL DE UTILIZARE L 30 S STEINEL

1. Despre acest document 449
2. Instructiuni generale de securitate 449
3. Descrierea dispozitivului 450
4. Conexiune electrică 456
5. Montaj 457
6. Functionarea 466
7. Curățarea și îngrijirea 470
8. Eliminarea ca deşeu 470
9. Garanția de producător 471
10. Date tehnice 472
11. Remedierea defectiunilor. 472

1. Despre acest document

– Protejat prin Legea drepturilor de autor. Reproducerea, inclusiv în extras, este permisă numai cu aprobarea noastră.
- Ne rezervăm dreptul de a face modificări care servesc progresului tehnic.

Atentie, pericole!

Atenție, pericole din cauza curentului electric!

Atenție, pericole din cauza apei!

2. Instructiuni generale de securitate

Pericol din cauza nerespectării instrucțiunilor de utilizare!

Aceste instrucțiuni conțin informații importante despre utilizarea sigură a aparatului. Se atrage atenția în mod deosebit asupra pericolelor posibile. Nerespectarea poate duce la deces sau la vătămări corporale grave.

• Citiți cu atenție instrucțiunile.
• Respectați instrucțiunile de siguranță.

• Păstrați la îndemână.

• Manipularea componentelor conducătoare de curent electric poate duce la situații periculoase. Atingerea pieselor conducătoare de curent poate duce la șoc electric, la arsuri sau deces.
  – Lucrările la tensiunea de rețea se pot realiza numai de către personal calificat de specialitate.
  – Se vor respecta normele de instalare și condițiile de racordare uzuale în țara respectivă (de ex. DE: VDE 0100, AT: ÖVE-ÖNORM E8001 - 1, CH: SEV 1000).
  – Folositi numai piese de schimb originale.

• Reparațiile se vor efectua numai de către firme de specialitate.

3. Descrierea dispozitivului

Utilizare conform destinației L 30 S

– Lampă cu LED și senzor de mișcare cu infraroșu.
- Montare pe perete în exterior.
- Inadecvat pentru conectarea la regulatoare de intensitate a luminii.

Principiul funcționării

– Senzorul infraroşu detectează radiatia termică a cor-purilor aflate în mișcare (de ex. oameni, animale etc.).
Radiația termică este convertită electronic și determină aprinderea automată a lămpii cu LED.
– Cea mai sigură detectie a mișcării se face prin montarea aparatului lateral față de directia de mers.
– Raza de acțiune pentru detectția mișcării este limitată atunci când vă îndreptați direct spre aparat.
– Din cauza obstacolelor (de ex. copaci, ziduri sau geamuri) detectia mișcării poate fi limitată sau poate fi imposibilă.
– Oscilațiile bruște de temperatură ca urmare a influențelor meteo nu se deosebesc de sursele de căldură.

Utilizare conform destinației L 30

• Lampă cu LED.
• Montare pe perete în exterior.
  – Inadecvat pentru conectarea la regulatoare de intensitate a luminii.

• 1 lampă cu LED și senzor de mișcare cu infraroșu
• 3 şuruburi
• 3 dibluri
• 3 distantiere
• 1 folie de mascare
• 1 Fişă tehnică de securitate
• 1 Ghid rapid de inițiere

Corpul de iluminat nu este continut în setul de livrare.

• 1 lampă cu LED
• 3 şuruburi
• 3 dibluri
• 3 distantiere
• 1 folie de mascare
• 1 fişă tehnică de securitate
• 1 ghid rapid de inițiere

Corpul de iluminat nu este continut în setul de livrare.

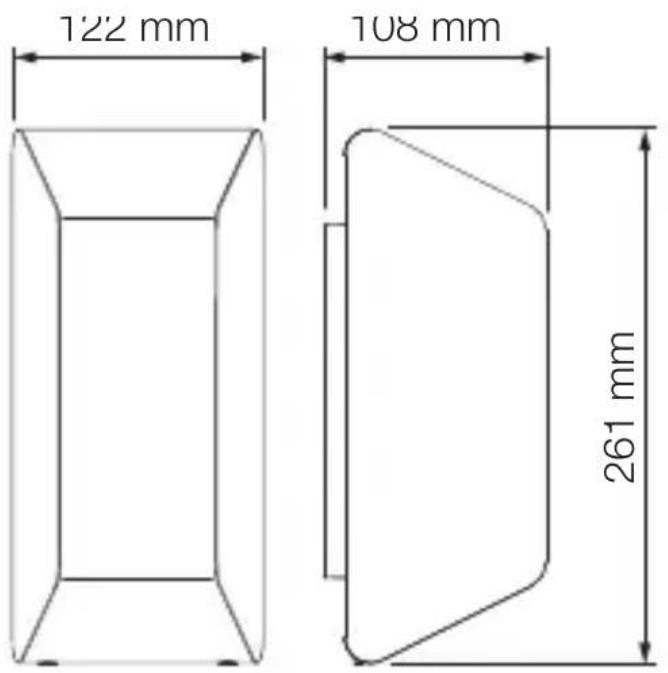

Dimensiunile produsului L 30 S

3.3

122 mm 108 mm 261 mm

Dimensiunile produsului L 30

3.4

122 mm 108 mm 261 mm

RO

Prezentare generală a produsului L 30 S

3.5

A B C D E

A Lampă cu leduri
B Abajur
C Sursă de lumină
D Bornă de conexiune
E Unitate senzor

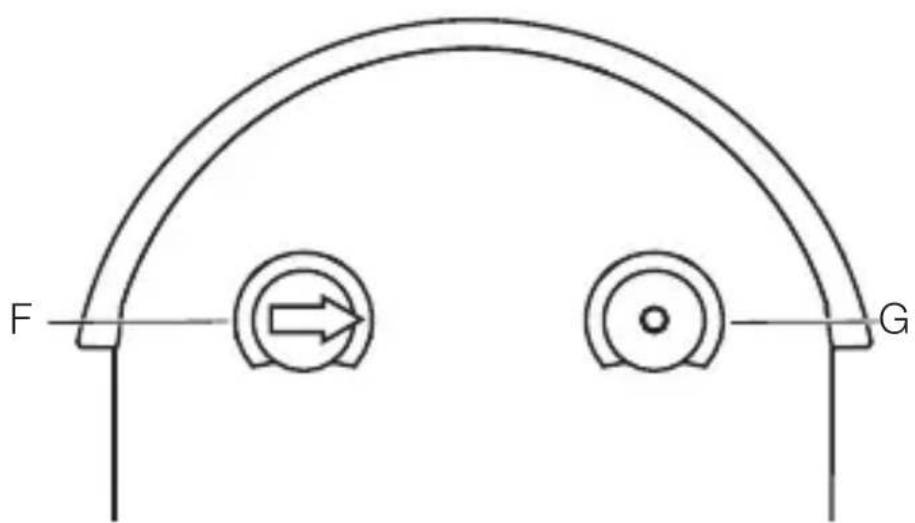

3.6

F G

F Temporizare
G Setarea luminozității de comutare

Prezentare generală a produsului L 30

3.7

A B C D

A Lampă cu leduri
B Abajur
C Sursă de lumină
D Bornă de conexiune

RO

4. Conexiune electrică

Schemă de conexiuni

4.1

I O

L N L N

Circuitul de alimentare este format dintr-un cablu cu 2 fire: L = conductor de fază (de obicei negru, maro sau gri) N = conductor neutru (de obicei albastru)

Aparatul poate fi conectat și electric după un întrerupător de rețea, dacă se garantează că întrerupătorul de rețea este permanent în stare pornită.

Indicatie:

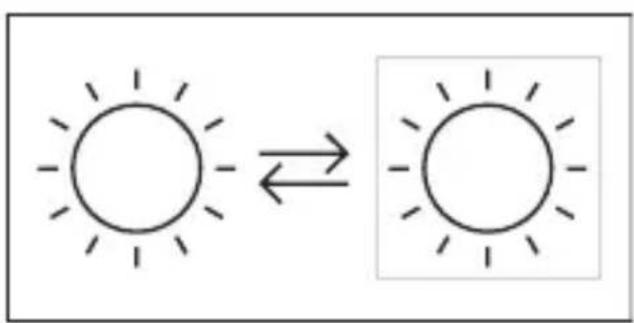

Sursa de lumină a acestei lămpi se poate înlocui.

Pericol din cauza curentului electric!

Atingerea pieselor conducătoare de curent poate duce la șoc electric, la arsuri sau deces.

• Opriti curentul și întrerupeți alimentarea cu tensiune.
• Verificați absența tensiunii cu ajutorul unui creion de tensiune.
• Asigurați-vă că alimentarea cu tensiune rămâne întreruptă.

Pericol de daune materiale!

O eventuală inversare a cablurilor de conexiune poate duce la scurtcircuit.

• Identificati cablurile de conexiune.
• Conectați corect cablurile de conexiune.

Pregătirea montajului

- Verificați toate componentele pentru a constata dacă prezintă deteriorări. Nu puneți în funcțiune aparatul dacă prezintă deteriorări.

• Alegeti un loc de montaj adecvat.
• Tinând cont de raza de actiune.
  – Tinând cont de raza de detectare a mișcării.
  – Fără vibrații.
  – Zonă de detectie fără obstacole.
  – Nu în zone cu pericol de explozie.
  – Nu pe suprafete uşor inflamabile.
  – Nu priviți în sursa de lumină de la distanță mică (< 30 cm).
  – La distanță de minimum 50 cm față de alte lămpi cu LED.

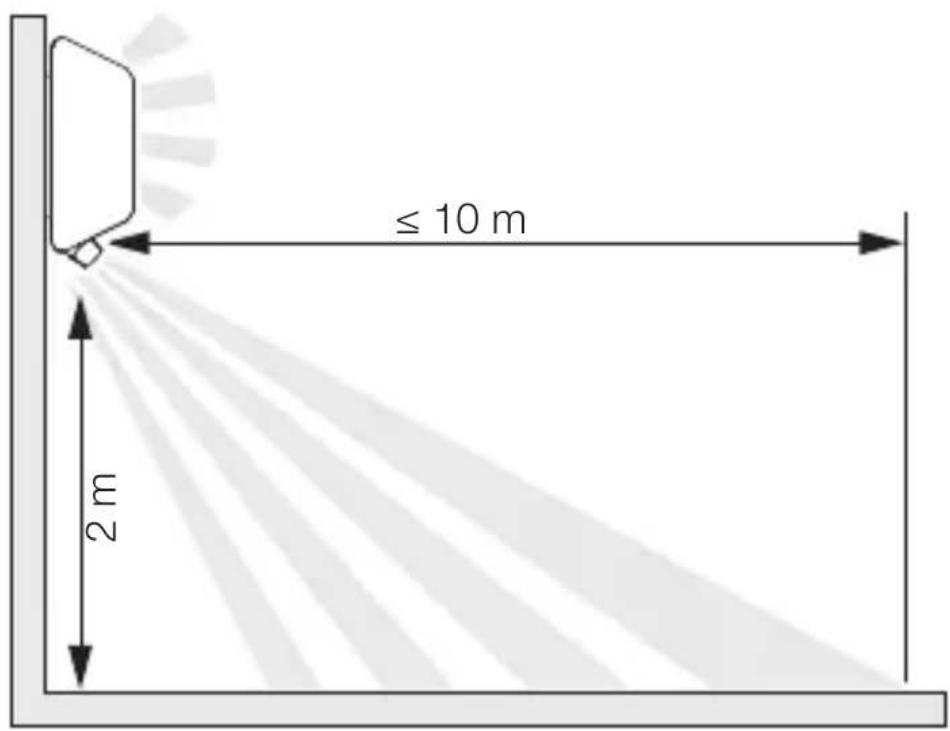

Raza de acțiune L 30 S

5.1

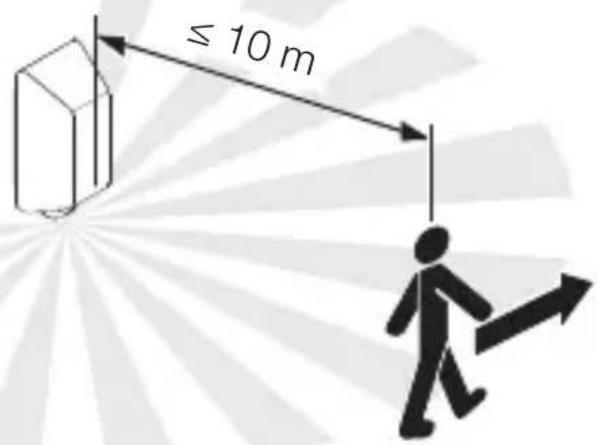

Detectia mișcării lateral pe direcția de mers L 30 S

5.2

≤ 10 m

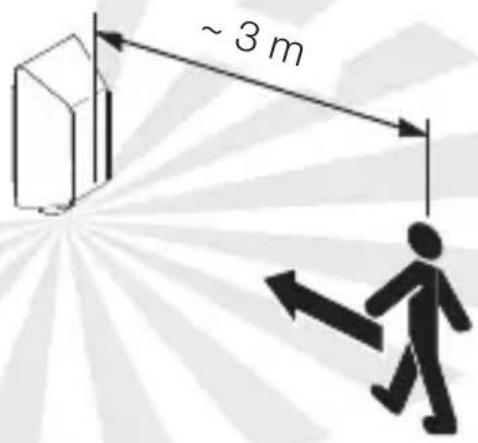

Detectia mișcării în direcția de mers L 30 S

5.3

~ 3 m

RO

Etapele montării

5.4

• Verificați ca alimentarea cu tensiune să fie oprită.
• Marcați locul unde vor fi găurile.

5.5

- Faceți găurile (∅ 6 mm) și introduceți diblurile.

5.6

• Străpungeti buşonul de etanşare pentru cablul de alimentare.
• Dacă cablul de alimentare se montează sub tencuială, fixați suportul de perete în șuruburi fără distanțiere.

5.7

• Străpungeti buşonul de etanşare pentru cablul de alimentare.
• Dacă cablul de alimentare se montează pe tencuială, fixați suportul de perete în șuruburi cu distanțiere.

5.8

TV MAX. 15W

- Conectați cablul de alimentare conform schemei de conexiuni.

→„4. Conexiune electrică”

RO

5.9

• Puneti abajurul.
• Strângeti şuruburile de siguranță.

5.11

I O

• Porniți alimentarea cu curent.
• Reglati funcțiile.
  →„6. Functionarea”

6. Functionarea

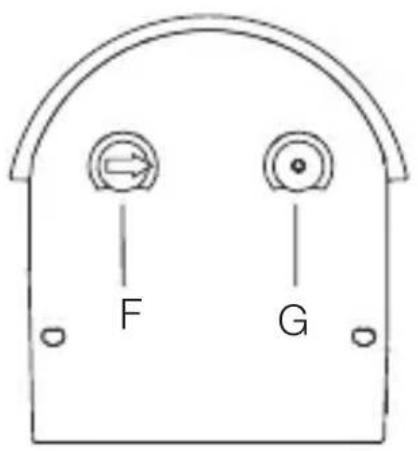

L 30 S

6.1

F G

• Realizați reglajele.

Reglaje din fabrică

• Temporizare: 8 secunde
• Reglarea luminozității de comutare: regim de lumină naturală 2.000 lucși

Temporizare (F)

Temporizarea la oprire poate fi reglată continuu de la cca. 8 secunde până la max. 35 minute. Orice mișcare detectată aprinde din nou lumina.

Notă: După fiecare stingere a lămpii LED, timp de cca. 1 secundă nu este posibilă o nouă detectare de mișcare. Apoi lampa cu LED se poate aprinde din nou la detectarea mișcării.

Reglarea luminozității de comutare (G)

Pragul de comutare (luminozitatea de comutare) poate fi reglat continuu de la cca. 2 lucși până la 2.000 lucși.

regim de lumină naturală (independent de luminozitate)

regim de amurg (cca. 2 lucşi)

La reglarea ariei de detectie și pentru verificarea funcțională la lumina zilei butonul de reglare trebuie să fie poziționat pe

Pentru a exclude comutările nedorite sau a monitoriza țintit zonele de pericol, zona de detectie poate fi limitată cu ajutorul unei folii de mascare. Folia de mascare se lipește peste unitatea cu senzor.

6.2

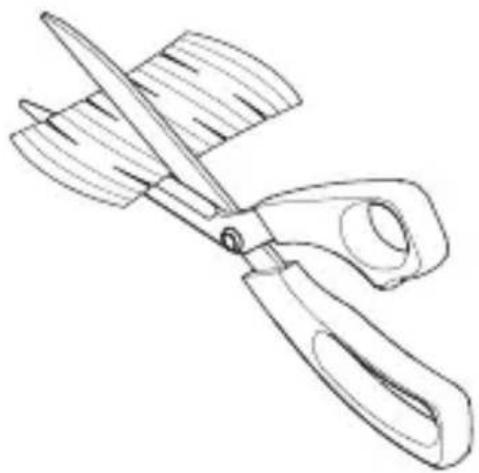

- Tăiați segmentele foliei de mascare.

6.3

- Pentru limitarea zonei de detectie pe orizontală, lipiti segmentele foliei de mascare.

La ajustarea zonei de detectie și pentru testul de functionare se recomandă setarea intervalului cel mai scurt.

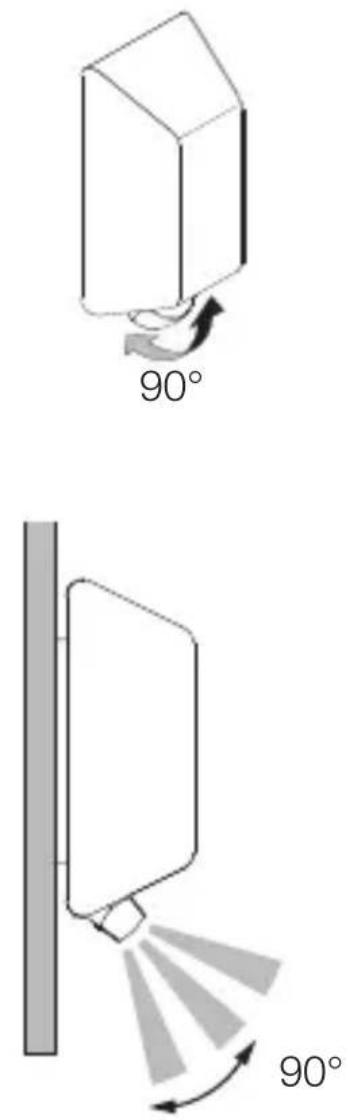

Unitate senzor L 30 S

6.4

90° 90°

Unitatea senzor se poate rabata vertical la 90°.

RO

7. Curățarea și îngrijirea

Aparatul nu necesită întreținere.

Pericol din cauza curentului electric!

Contactul apei cu pieselor conducătoare de curent poate duce la şoc electric, la arsuri sau deces.

- Nu curățați aparatul decât în stare uscată.

Pericol de daune materiale!

Folosirea unor detergenti inadecvați poate deteriora aparatul.

- Curățați aparatul cu o lavetă ușor umezită, fără detergent.

8. Eliminarea ca deşeu

Aparatele electrice, bateriile, accesoriiile și ambalajele trebuie să facă obiectul unei reciclări ecologice.

Nu aruncați aparatele electrice și bateriile la gunoiul menajer!

Numai pentru țările UE:

În conformitate cu directiva europeană privind eliminarea deșeurilor electrice și electronice în vigoare și transpunerii ei în legislația națională, aparatele electrice și bateriile care nu mai pot fi utilizate trebuie să fie colectate separat și să facă obiectul unei reciclări ecologice.

9. Garantia de producător

Garantia de producător STEINEL GmbH, Dieselstr.80-84, DE-33442 Herzebrock-Clarholz, Germania

Acest produs Steinel a fost fabricat cu maximă atenție, verificat din punctul de vedere al funcționării și al siguranței și supus unor verificări prin sondaj. Steinel garantează struc-tura și funcționarea ireproșabilă a acestui produs. Termenul de garanție este de 36 de luni și începe de la data vânzării produsului către consumator. Garanția acoperă deficiențele bazate pe defecte de material și fabricație. Îndeplinirea garanției se realizează prin repararea sau înlocuirea pieselor defecte, conform opțiunii noastre. Garanția nu se aplică pieselor de uzură și nici deteriorărilor sau deficiențelor cau-zate de utilizarea sau întreținerea necorespunzătoare. Este exclusă compensarea daunelor provocate altor obiecte. Garanția este valabilă doar dacă aparatul nedezasamblat este trimis la centrul de service competent într-un ambalaj adecvat, împreună cu o scurtă descriere a defecțiunii, cu bonul de casă sau cu factura (cu data cumpărării și cu ștampila distribuitorului).

Service:

Service-urile noastre remediază și defecte, care nu fac obiectul garanției sau pentru care aceasta expirat. Vă ru-găm să trimiteți produsul bine ambalat la cel mai apropiat service.

10. Date tehnice

– Dimensiuni (înălțime × lățime× adâncime):
- Tensiune de alimentare: 220–240 V, 50/60 Hz
- Putere: max. 15 W / E27
– Înălțime de montaj: Înălțime de montaj optimă: 2 m
– Unghi de detectie: L 30 S: 180°
– Raza de actiune a senzorului: L 30 S: max. 10 m
– Luminozitate de comutare: L 30 S: 2 – 2.000 lucşi
- Temporizare: L 30 S: 8 s - 35 min
- Tip de protectie: IP 44
- Temperatura ambientală: -20 °C până la +40 °C
– Clasă de protectie: //
– Rezistența la lovituri: IK 07

$$ 2 6 1 \times 1 2 2 \times 1 0 8 m m $$

11. Remedierea defectiunilor.

Aparat fără tensiune.

– Siguranță necuplată sau defectă.

• Cuplați siguranța.
• Dacă este defectă, schimbați siguranța.

- Cablu întrerupt.

- Verificați cablul cu un testor de tensiune.

– Scurtcircuit în cablul de alimentare.

- Verificați conexiunile.

– Întrerupătorul de rețea eventual existent este decuplat.

- Cuplați întrerupătorul de rețea.

Aparatul nu se aprinde.

– Reglarea luminozității de comutare este incorrectă.

- Resetați luminozitatea de comutare.

– Întrerupător de rețea OPRIT.

- Porniți întrerupătorul de rețea.

– Siguranță necuplată sau defectă.

• Cuplați siguranța.
• Dacă este defectă, schimbați siguranța.

- Detectarea mișcărilor rapide este dezactivată pentru reducerea numărului de semnalări eronate sau zona de detectie este setată la un nivel prea redus sau în mod incorrect.

- Verificați și ajustați zona de detectie.

Aparatul nu se stinge.

- Mișcare permanentă în zona de detectie.

• Verificați zona de detectie.
• Dacă este necesar, limitați sau modificați zona de detectie.

Aparatul se aprinde necontrolat.

- Aparatul n-a fost fixat bine la montare.

- Montați aparatul așa încât să nu se deplaseze.

– A avut loc mișcare, dar nu a fost sesizată de observator (mișcare în spatele unui perete, mișcarea unui obiect mic în imediata apropiere a lămpii, etc.)

• Controlați zona.
• Dacă este necesar, limitați sau modificati zona de detectie.
