L 30 S - Valaistus STEINEL - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ulkokäyttöön tarkoitettu LED-valaisin infrapunaliiketunnistimella
Merkki	Steinel
Malli	L 30 S
Kategoria	Ulkovalaistus
Mitat (K × L × S)	261 × 122 × 108 mm
Paino	Noin 0,5 kg (arvio)
Syöttöjännite	220–240 V, 50/60 Hz
Maksimiteho	15 W
Kanta	E27
Tunnistuskulma	180°
Maksimi tunnistusetäisyys	10 m
Optimaalinen asennuskorkeus	2 m
Säädettävä viiveaika	8 sekunnista 35 minuuttiin
Kynnysarvo (valoisuus)	2 – 2 000 luksia
Suojausluokka	IP44
Iskunkestävyys	IK07
Ympäristön lämpötila	-20 °C – +40 °C
Valmistajan takuu	3 vuotta
Päätoiminnot	Infrapunaliiketunnistus, viiveajan ja valoisuuskynnyksen säätö, tunnistimen kääntäminen 90°
Puhdistus ja huolto	Puhdista kuivaksi hieman kostealla liinalla, ilman pesuainetta
Turvallisuus	Asennus pätevän sähköasentajan toimesta, katkaise virta ennen toimenpiteitä, älä katso suoraan valonlähteeseen alle 30 cm etäisyydeltä
Varaosat ja korjattavuus	Vaihdettava valonlähde (E27), muut korjaukset ammattilaisen toimesta

Usein kysytyt kysymykset - L 30 S STEINEL

Miksi laitteeni ei syty?

Tarkista, että sulake on kytkettynä eikä viallinen, että verkkokytkin on PÄÄLLÄ-asennossa ja että kynnysarvo (valoisuus) on säädetty oikein. Jos ongelma jatkuu, tarkista johdotus jännitetesterin avulla.

Laite ei sammu, mitä tehdä?

Tämä voi johtua jatkuvasta liikkeestä tunnistusalueella. Tarkista ja pienennä tunnistusaluetta mukana toimitetuilla peitteillä tai säädä viiveaikaa.

Miksi valaisin syttyy odottamatta?

Tarkista, että valaisin on kunnolla kiinnitetty eikä heilu. Huomaamattomat liikkeet (eläimet, oksat jne.) voivat laukaista laitteen. Pienennä tunnistusaluetta peitteillä.

Tunnistusetäisyys on riittämätön, miten sitä voi parantaa?

Varmista, että laite on asennettu 2 m korkeudelle, kohtisuoraan kulkusuuntaan nähden. Poista esteet (puut, seinät) tunnistusalueelta. Maksimietäisyys on 10 m.

Kuinka viiveaika säädetään?

Käytä laitteen F-painiketta (Viiveaika). Säädä asteittain 8 sekunnista 35 minuuttiin. Kaikki havaitut liikkeet nollaavat viiveen.

Kuinka kynnysarvo (valoisuus) säädetään?

Käytä G-painiketta (Kynnysarvon säätö). Kierrä sitä 2 luksista (yö) 2000 luksiin (päivä). Testataksesi kirkkaassa päivänvalossa, aseta se aurinkosymbolille.

Voinko puhdistaa valaisimen vedellä?

Ei, puhdista vain kuivaksi hieman kostealla liinalla ilman pesuainetta. Vesi jännitteellisillä osilla aiheuttaa sähköiskun vaaran.

Mikä on tämän laitteen takuu?

Valmistajan Steinel-takuu on 3 vuotta ostopäivästä. Se kattaa materiaali- ja valmistusvirheet, lukuun ottamatta vaihdettavia valonlähteitä ja virheellisestä käytöstä johtuvia vaurioita.

Voinko kytkeä tämän laitteen himmentimeen?

Ei, laite ei sovellu kytkettäväksi himmentimeen. Se on kytkettävä suoraan verkkovirtaan kytkimen kautta.

Kuinka laite asennetaan sähköllisesti?

Anna asennus pätevän sähköasentajan tehtäväksi. Katkaise virta, tunnista johtimet (vaihe L, nolla N) ja kytke ne kaavion mukaisesti. Älä vaihda johtoja päittäin.

KÄYTTÖOHJE L 30 S STEINEL

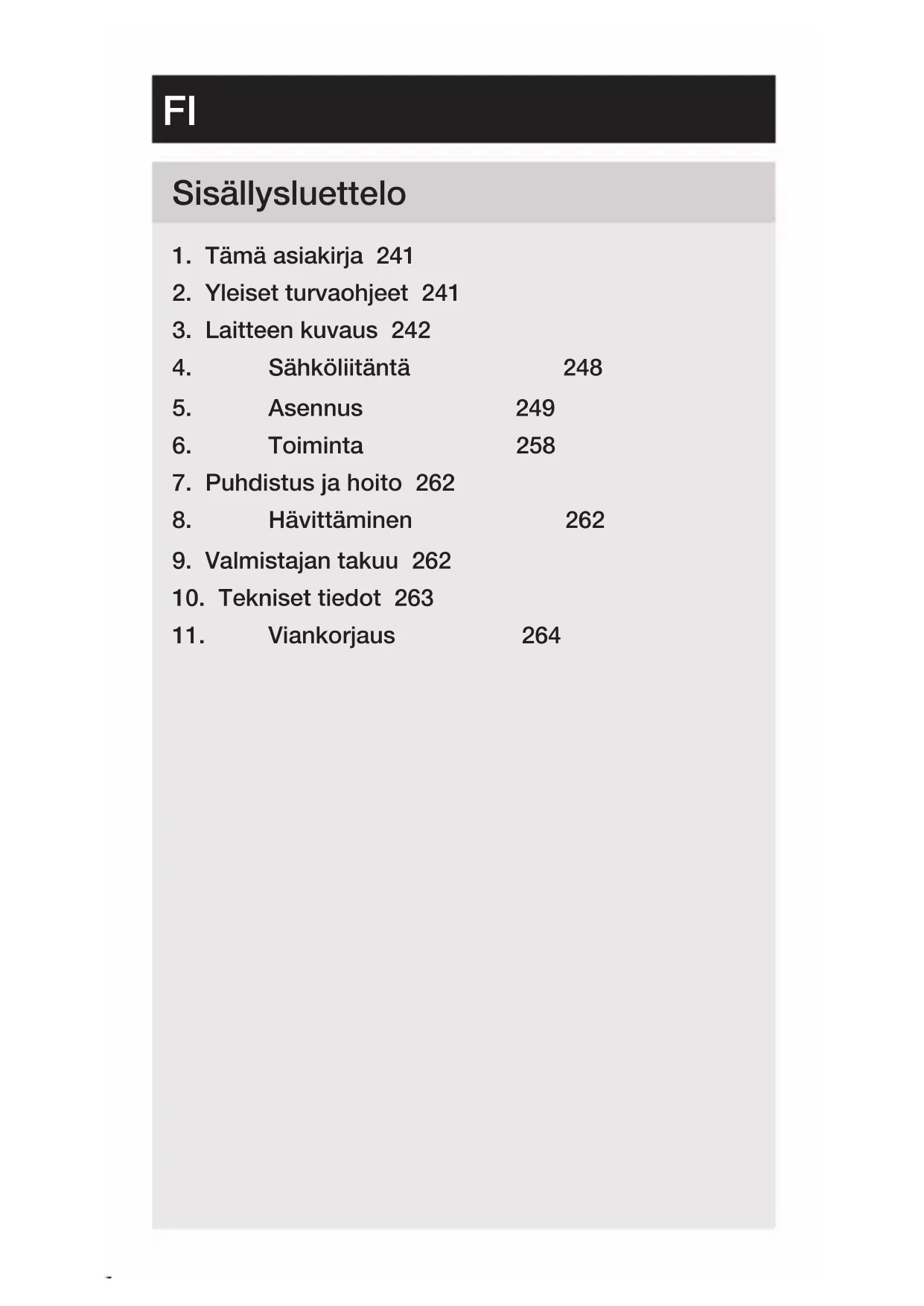

1. Tämä asiakirja 241
2. Yleiset turvaohjeet 241
3. Laitteen kuvaus 242
4. Sähköliitäntä 248
5. Asennus 249
6. Toiminta 258
7. Puhdistus ja hoito 262
8. Hävittäminen 262
9. Valmistajan takuu 262
10. Tekniset tiedot 263
11. Viankorjaus 264

1. Tämä asiakirja

• Tekijänoikeudellisesti suojattu. Jälkipainatus (myös osittainen) sallittu vain, mikäli annamme siihen luvan.
  – Oikeudet teknistä kehitystä palveleviin muutoksiin pidätetään.

Vaaroista ilmoittava varoitus!

Sähköstä aiheutuvista vaaroista ilmoittava varoitus!

Vedestä aiheutuvista vaaroista ilmoittava varoitus!

FI

2. Yleiset turvaohjeet

Käyttöohjeen laiminlyönnistä aiheutuva vaara!

Tämä käyttöohje sisältää tärkeitä laitteen turvalliseen käsittelyyn liittyviä tietoja. Mahdollisiin vaaroihin viitataan erikseen. Ohjeiden noudattamatta jättäminen voi johtaa kuolemaan tai vakaviin vammoihin.

• Lue käyttöohje huolellisesti.
• Huomioi turvaohjeet.
- Säilytä helposti saatavilla.

– Sähkövirta voi johtaa vaarallisiin tilanteisiin. Sähköä johtavien osien koskettaminen voi johtaa sähköiskuun, palovammoihin tai kuolemaan.
– Vain ammattitaitoinen henkilökunta saa tehdä verkkojän-nitettä koskevat työt.
- Voimassa olevia asennus - ja liitäntäohjeita on noudatettava.
– Käytä ainoastaan alkuperäisiä varaosia.
– Vain ammattiyritykset saavat tehdä korjauksia.

3. Laitteen kuvaus

Käyttötarkoituksen mukainen käyttö L 30 S

- Infrapunaliiketunnistimella varustettu LED - valaisin.

- Kiinnitys seinään, tarkoitettu käytettäväksi ulkona.

– Ei sovellu liitettäväksi himmentimeen.

Toimintaperiaate

– Infrapunatunnistin havaitsee liikkuvista ihmisistä, eläimistä jne. lähtevän lämpösäteilyn. Lämpösäteily muunnetaan elektronisesti ja LED - valaisin kytkeytyy automaattisesti päälle.

– Tunnistus tapahtuu varmimmin, kun laite asennetaan sivuttain kulkusuuntaan nähden.

– Tunnistuksen toimintaetäisyys on lyhyempi kuljettaessa suoraan laitetta kohti.

– Esteet (esim. puut, muurit tai lasiruudut) voivat rajoittaa tunnistusta tai estää sen.

– Säässä tapahtuvia äkillisiä lämpötilan vaihteluita ei eroteta muista lämmönlähteistä.

Käyttötarkoituksen mukainen käyttö L 30

- LED - valaisin.

– Kiinnitys seinään, tarkoitettu käytettäväksi ulkona.

– Ei sovellu liitettäväksi himmentimeen.

Toimituslaajuus L 30 S

3.1

• 1 infrapunaliiketunnistimella varustettu LED - valaisin
• 3 ruuvia
• 3 tulppaa
• 3 välikappaletta
• 1 linssin suojus
• 1 käyttöturvallisuustiedote
• 1 Quick start - opas

Toimitus ei sisällä valonlähdettä.

Toimituslaajuus L 30

3.2

• 1 LED - valaisin
• 3 ruuvia
• 3 tulppaa
• 3 välikappaletta
• 1 linssin suojus
• 1 käyttöturvallisuustiedote
• 1 Quick start - opas

Toimitus ei sisällä valonlähdettä.

Tuotteen mitat L 30 S

3.3

FI

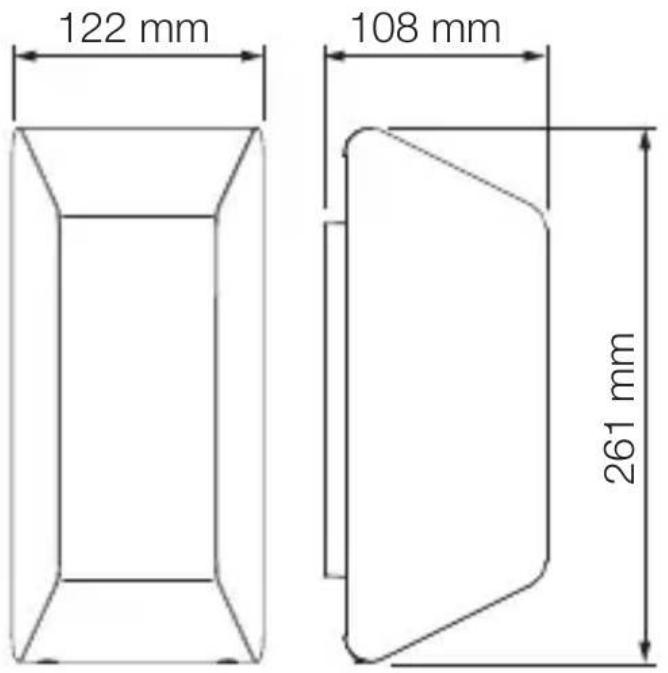

Tuotteen mitat L 30

3.4

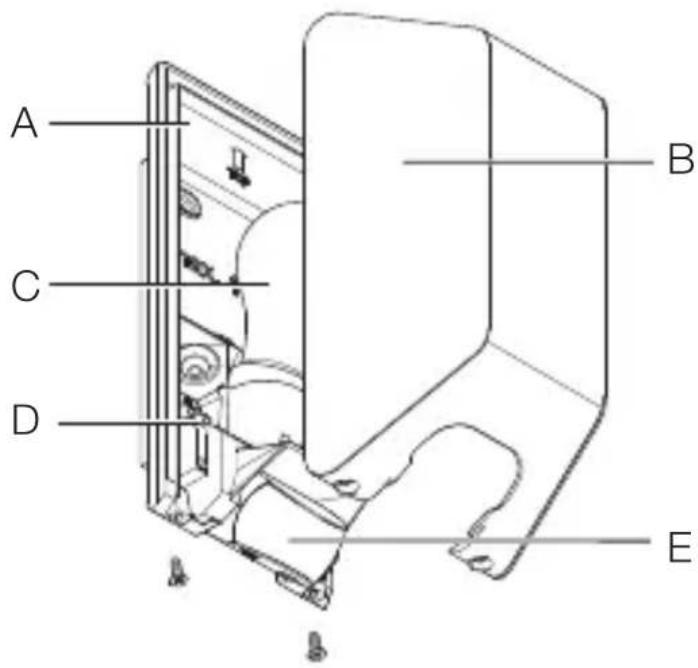

Laitteen yleiskuva L 30 S

3.5

A LED - valaisin
B Valaisimen kupu
C Valonlähde
D Kytkentäliitin
E Tunnistinyksikkö

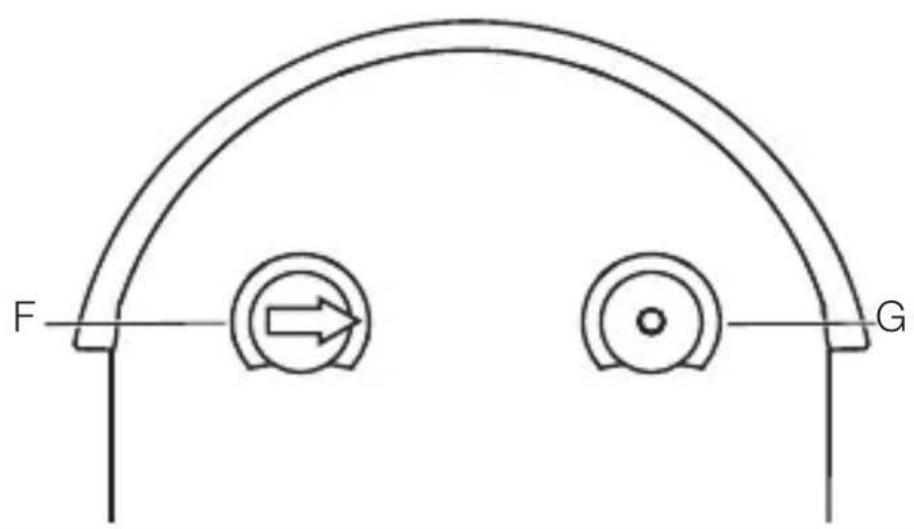

3.6

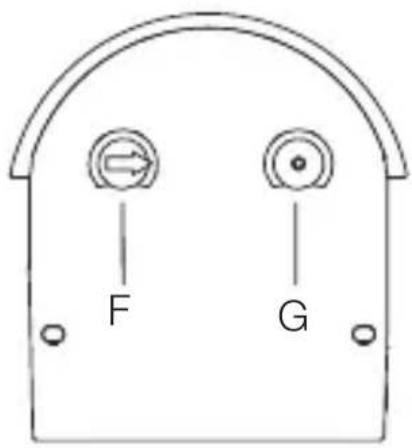

F Kytkentäajan asetus
G Hämäryystason asetus

Laitteen yleiskuva L 30

3.7

FI

A LED - valaisin
B Valaisimen kupu
C Valonlähde
D Kytkentäliitin

4. Sähköliitäntä

Kytkentäkaavio

4.1

Verkkojohtona käytetään 2 - johtimista kaapelia:

L = vaihe (useimmiten musta, ruskea tai harmaa)

N = nollajohdin (useimmiten sininen)

Laite voidaan liittää sähköisesti myös verkkokytkimen perään, kun on varmaa, että verkkokytkin on aina kytkettynä päälle.

Huomautus:

Valaisimen valonlähde voidaan vaihtaa.

Sähkövirran aiheuttama vaara!

Sähköä johtavien osien koskettaminen voi johtaa sähköiskuun, palovammoihin tai kuolemaan.

• Katkaise virta.
• Tarkista jännitteettömyys jännitteenkoettimella.
  • Varmista, että virta ei palaudu.

Aineellisten vahinkojen vaara!

Liitäntäjohtojen vaihtuminen keskenään voi johtaa oikosulkuun.

• Tunnista liitäntäjohdot.
• Yhdistä liitäntäjohdot oikein.

Asennuksen valmistelu

• Tarkista, että missään komponentissa ei ole vaurioita. Älä ota laitetta käyttöön, jos siinä on vikoja.
• Valitse sopiva asennuspaikka.

– Huomioi toimintaetäisyys.

- Huomioi toiminta - alue.

– Tärinätön paikka.

- Toiminta - alueella ei ole esteitä.

– Ei räjähdysvaarallisille alueille.

– Ei herkästi syttyville pinnoille.

– Ei mahdollisuutta katsoa valonlähteeseen lyhyeltä etäisyydeltä (< 30 cm).

- Etäisyys muihin LED - valaisimiin vähintään 50 cm.

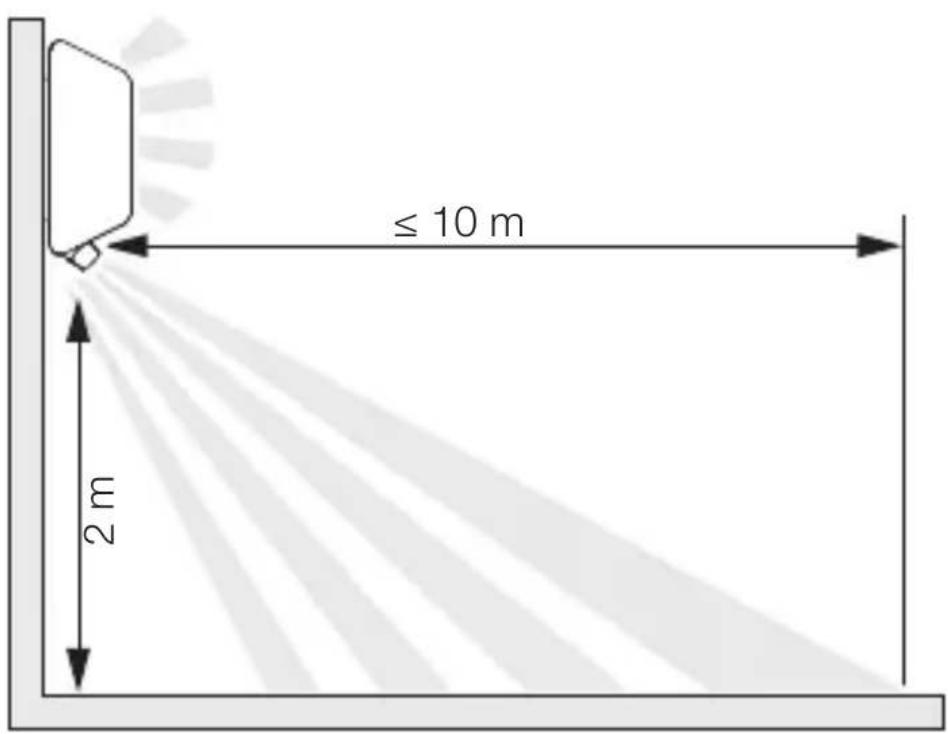

Toimintaetäisyys L 30 S

5.1

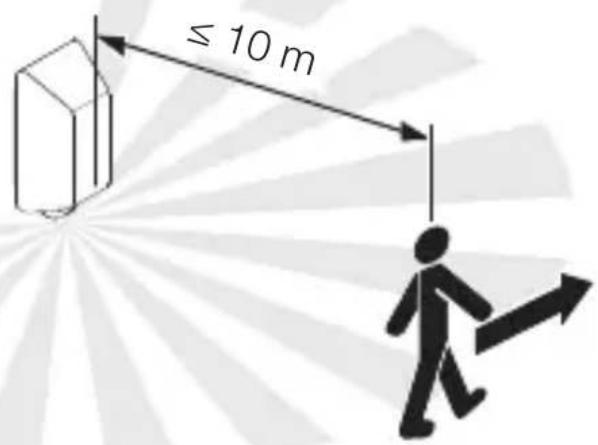

Tunnistus sivuttain kulkusuuntaan nähden L 30 S

5.2

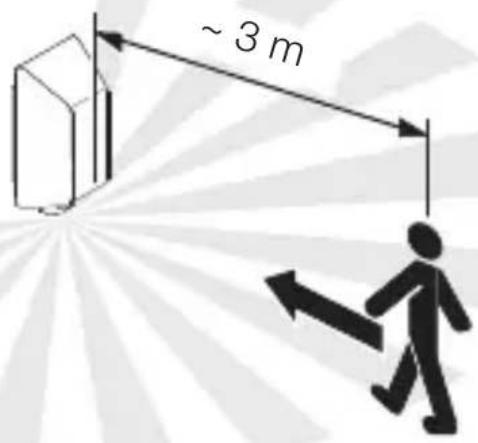

Tunnistus kulkusuunnassa L 30 S

5.3

FI

Asennuksen vaiheet

5.4

• Tarkista, että virta on katkaistu.
• Merkitse reiät.

5.5

- Poraa reiät (∅ 6 mm) ja aseta tulpat.

5.6

• Lävistä tiivistystulppa verkkojohtoa varten.

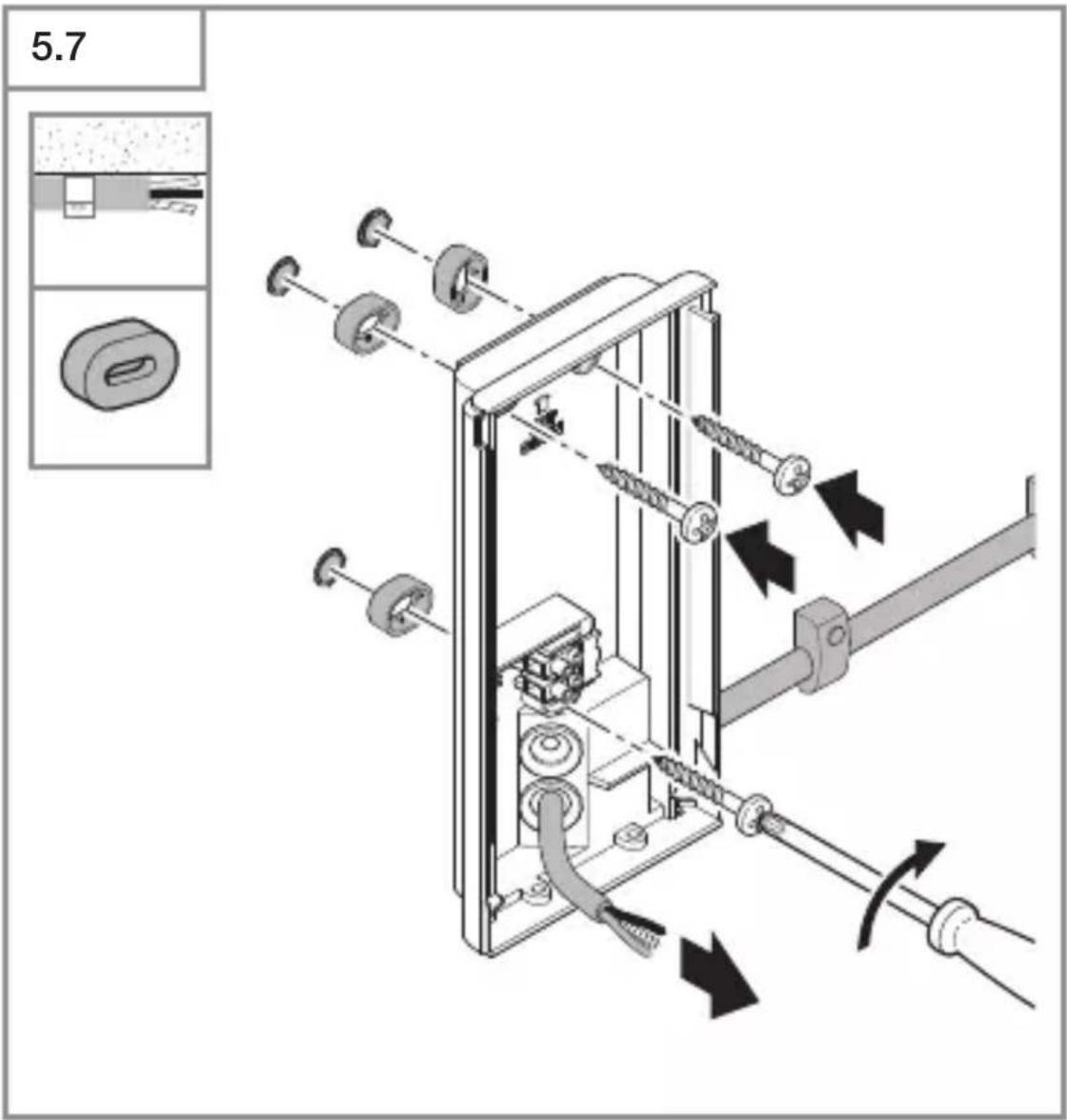

• Kiinnitä runko - osa johdon uppoasennuksessa ilman välikappaleita.

• Lävistä tiivistystulppa verkkojohtoa varten.
• Kiinnitä runko - osa johdon pinta - asennuksessa välikappaleilla.

5.8

- Liitä verkkojohto kytkentäkaavion mukaisesti. →"4. Sähköliitäntä"

5.9

- Aseta valonlähde paikoilleen.

5.10

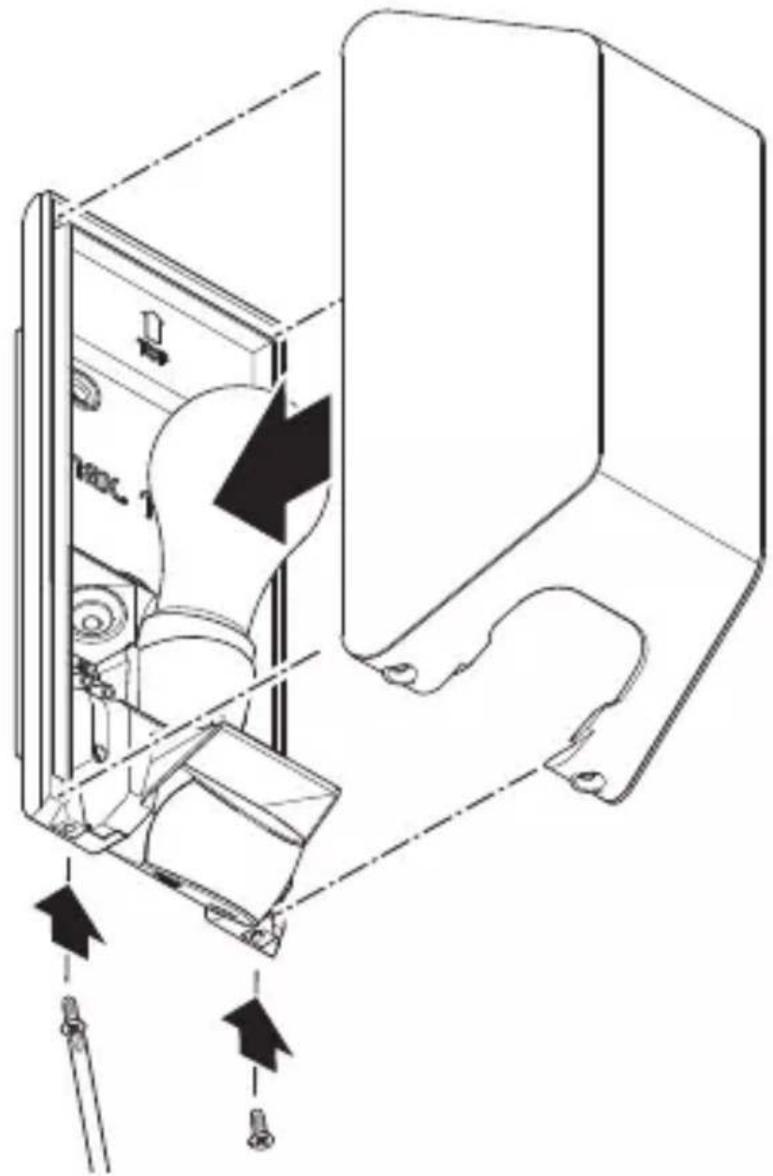

• Aseta valaisimen kupu paikoilleen.
• Kierrä kiinnitysruuvit kiinni.

5.11

• Kytke virta päälle.
• Säädä toiminnot.

→"6. Toiminta"

6. Toiminta

L 30 S

6.1

- Tee asetukset.

Tehdasasetukset

• Kytkentäajan asetus: 8 sekuntia
  – Hämäryystason asetus: päiväkäyttö 2.000 luksia

Kytkentäajan asetus (F)

Kytkentäajan asetus voidaan asettaa portaattomasti noin 8 sekunnin ja enintään 35 minuutin välille. Jokainen havaittu liike kytkee valon uudelleen.

Huomautus: LED - valaisimen sammuttua kestää aina noin yhden sekunnin, kunnes tunnistin reagoi jälleen liikkeeseen toiminta - alueella. Sen jälkeen LED - valaisin voi jälleen kytkeä valon liikkeen yhteydessä.

Hämäryystason asetus (G)

Kytkeytymiskynnys (hämäryystaso) voidaan asettaa portaattomasti n. 2 luksin–2.000 luksin välille.

-☀= päiväkäyttö (valoisuudesta riippumatta)

-©= hämäräkäyttö (n. 2 luksia)

Toiminta - alueen asettamisen ja toimintatestin suorittami- sen ajaksi säädin on käännettävä asentoon 🌐

Toiminta - alueen säätö L 30 S

Virhekytkentöjen estämiseksi tai vaara - alueiden rajaamiseksi toiminta - aluetta voidaan rajata linssin suojuksella. Linssin suojus kiinnitetään tunnistinyksikköön.

FI

6.2

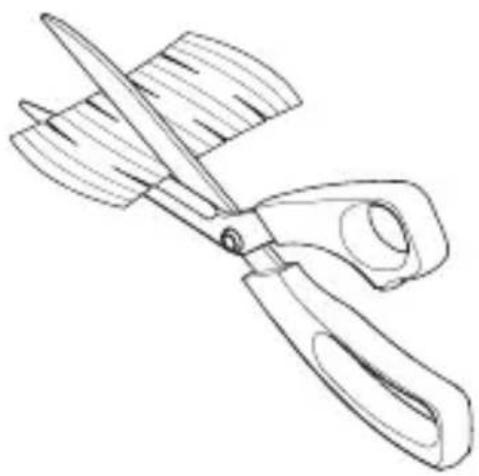

• Leikkaa peitekalvosegmentit oikeaan mittaan.

6.3

- Rajaa vaakasuoraa tunnistusaluetta peitekalvosegmenteillä.

Toiminta - alueen säätämisen ja toiminnan testauksen ajaksi tunnistimen kytkentäaika kannattaa asettaa pienimmäksi mahdolliseksi.

Tunnistinyksikkö L 30 S

6.4

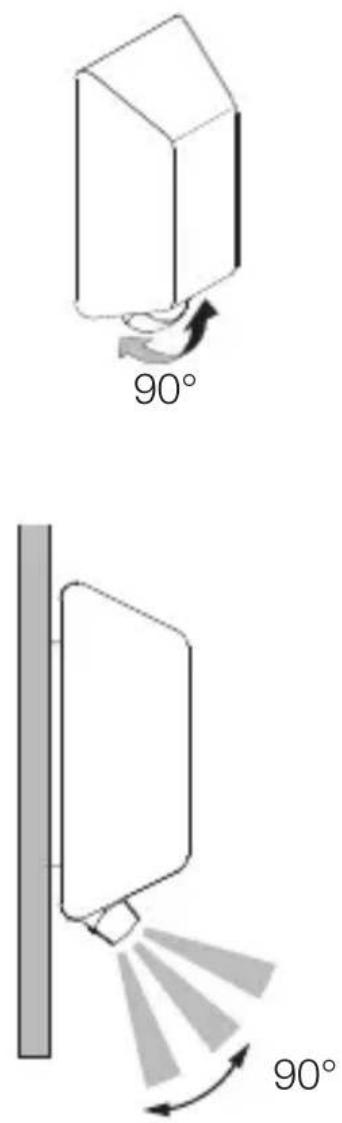

Tunnistinyksikköä voidaan kallistaa pystytasossa 90°.

7. Puhdistus ja hoito

Laite on huoltovapaa.

Sähkövirran aiheuttama vaara!

Veden pääseminen kosketuksiin sähköä johtavien osien kanssa voi johtaa sähköiskuun, palovammoihin tai kuolemaan.

- Puhdista laite vain kuivana.

Aineellisten vahinkojen vaara!

Väärien puhdistusaineiden käyttö voi vioittaa laitetta.

- Puhdista laite vain hieman kostutetulla liinalla ilman puhdistusaineita.

8. Hävittäminen

Sähkölaitteet, paristot, tarvikkeet ja pakkaukset on toimitettava ympäristöystävälliseen kierrätykseen.

Älä heitä sähkölaitteita ja paristoja talousjätteiden sekaan!

Koskee vain EU - maita:

Voimassa olevan eurooppalaisen sähkö - ja elektroniikka-romua koskevan direktiivin ja sen kansalliseen lainsäädäntöön saattamisen mukaisesti käyttökelvottomat sähkölaitteet on koottava erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

9. Valmistajan takuu

Valmistajan takuu STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Saksa

Tämä STEINEL-tuote on valmistettu huolellisesti, ja sen toiminta ja turvallisuus on testattu voimassa olevien

määräysten mukaisesti. Tuotantoa valvotaan pistoko- kein. STEINEL myöntää takuun tuotteen moitteettomalle toiminnalle ja rakenteelle. Takuuaika on 36 kuukautta ostopäivästä alkaen. Tänä aikana STEINEL vastaa kaikista materiaali- ja valmistusvioista valintansa mukaan joko korjaamalla tai vaihtamalla vialliset osat. Takuun piiriin eivät kuulu kuluvat osat eivätkä vahingot, jotka ovat aiheutuneet väärästä huollosta tai käsittelystä tai laitteen putoamisesta. Takuu ei koske laitteen muille esineille mahdollisesti aiheut- tamia vahinkoja. Viallinen laite toimitetaan yhdessä lyhyen virhekuvauksen ja ostokuitin kanssa (ostopäivämäärä ja myyjäliikkeen leima) hyvin pakattuna lähimpään huoltopis- teeseen. Takuu raukeaa, jos tuotetta on avattu enemmän kuin tuotteen asentaminen vaatii.

Huolto:

Takuuajan jälkeen tai takuun piiriin kuulumattoman vian ollessa kyseessä laite voidaan korjata huoltopalvelussam-

me. Huom! Ennen lähettämistä pyydä korjauksesta hinta-arvio. Pyydämme lähettämään tuotteen hyvin pakattuna lähimpään huoltopisteeseen.

3 VUODEN VALMISTAJAN TAKUU

10. Tekniset tiedot

• Mitat (K × L × S): 261 × 122 × 108 mm
• Verkkojännite: 220–240 V, 50/60 Hz
• Teho: enint. 15 W / E27
• Asennuskorkeus: Optimaalinen asennuskorkeus: 2 m
• Toimintakulma: L 30 S:180°
  – Tunnistimen toimintaetäisyys: L 30 S: enint. 10 m
  – Hämäryystason asetus: L 30 S: 2 – 2.000 luksia
• Kytkentäajan asetus: L 30 S: 8 s - 35 min
  – Kotelointiluokka: IP 44
  – Ympäristölämpötila: - 20 °C ... +40 °C
  – Suojausluokka: //
  – Iskunkestävyysluokka: IK 07

11. Viankorjaus

Laitteessa ei ole jännitettä.

– Sulaketta ei ole kytketty päälle tai se on viallinen.

• Kytke sulake päälle.
  • Vaihda viallinen sulake.

- Katkos johdossa.

- Tarkasta johto jännitteenkoettimella.

– Oikosulku verkkojohdossa.

- Tarkasta liitännät.

- Valo sammutettu mahdollisesti verkkokytkimellä.

- Kytke verkkokytkin päälle.

Laite ei kytkeydy päälle.

– Väärä hämäryystason asetus.

- Säädä hämäryystaso uudelleen.

- Verkkokytkin pois päältä.

- Säädä verkkokytkin.

– Sulaketta ei ole kytketty päälle tai se on viallinen.

- Kytke sulake päälle.

• Vaihda viallinen sulake.

– Nopeat liikkeet ohitetaan häiriöiden minimoimiseksi tai toiminta - alue on asetettu liian pieneksi tai väärin.

- Tarkista ja säädä toiminta-alue.

Laite ei kytkeydy pois.

– Jatkuvaa liikettä toiminta - alueella.

• Tarkista toiminta - alue.
• Rajaa tai muuta toiminta - aluetta tarvittaessa.

Laite kytkeytyy ei - toivotusti päälle.

– Laitetta ei ole asennettu liikkumattomasti.

- Asenna laite liikkumattomalle alustalle.

– Liikettä on ollut, mutta tarkkailija ei pystynyt havaitsemaan sitä (liike seinän takana, pienen kohteen liike valaisimen välittömässä läheisyydessä jne.)

• Tarkista alue.
• Rajaa tai muuta toiminta - aluetta tarvittaessa.
