LIETOŠANAS INSTRUKCIJA L 30 S STEINEL

1. Par šo dokumentu 578
2. Vispārēji drošības norādījumi 578
3. lerīces apraksts 579

4. Elektriskais pieslēgums 585

5. Montāža 586

6. Funkcijas 595

7. Tīrīšana un kopšana 599

8. Utilizācija 599

9. Ražotāja garantija 600

10. Tehniskie dati 601

11. Traucējumu novēršana 601

1. Par šo dokumentu

– Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišku izvilkumu veidā, tikai ar mūsu atļauju.
– Paturam tiesības veikt izmainas, kas saistītas ar tehnikas attīstību.

Bridinājums par bīstamību!

Bridinajums par bīstamību elektrības dēl!

Bridinajums par bīstamību ūdens dēl!

2. Vispārēji drošības norādījumi

Neievērojot lietošanas pamācību, draud briesmas!

Šī pamācība ietver svarīgu informāciju drošai ierīces lietošanai. Uz iespējamiem riskiem tiek īpaši norādīts.

Neievērošana var izraisīt nāvi vai smagu savainošanos.

• Rūpīgi izlasiet pamācību.
- levērojiet drošības norādes.
- Uzglabājiet pieejamā vietā.

– Darbošanās ar elektrisko strāvu var izraisīt bīstamas situācijas. Pieskaršanās strāvu vadošām dalām var izraisīt šoku, apdegumus vai nāvi.
- Darbu ar elektrotikla spriegumu jāveic profesionāli kvalificētam personālam.
– Jāievēro vietējo instalēšanas un pieslēgšanas teh-nisko priekšrakstu prasības (piem., D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
– Izmantojiet tikai oriğinālās detaļas.
- Remontu drīkst veikt tikai specializētas darbnīcas.

3. lerīces apraksts

Pareiza lietošana L 30 S

– LED gaismeklis ar infrasarkano staru kustību sensoru.
– Montāžai pie sienas āra apstāklos.
– Nav piemērots pievienošanai reostatam,

Darbības princips

– lebūvētais infrasarkanais sensors uztver kustīgu ķermeņu (cilvēku, dzīvnieku u. tml.) neredzamo siltuma starojumu. Šis saņemtais siltuma starojums tiek elektroniski pārveidots un automātiski ieslēdz LED gaismekli.
– Drošākā kustības uztvere, uzmontējot ierīci sāniski pret iešanas virzienu.
– Ja Jūs virzīsieties tieši uz gaismekli, sniedzamība būs ierobežota.
– Caur škēršliem (piem., kokiem, mūri vai stiklu) kustību uztvere var notikt tikai ierobežotā apjomā, vai arī nebūt iespējama.
– Pēkšņas temperatūras izmainas laikapstākļu ietekmē siltuma avoti neatšķir.

Pareiza lietošana L 30

• LED gaismeklis.
  – Montāžai pie sienas āra apstāklos.
  – Nav piemērots pievienošanai reostatam,

3.1

• 1 LED gaismeklis ar infrasarkano staru kustību sensoru
• 3 skrūves
• 3 dībeli
• 3 starplikas
• 1 nosegfolija
• 1 drošības datu lapa
• 1 ātrais starts

Spuldze nav iekļauta piegādes apjomā.

Piegãdes apjoms L 30

3.2

• 1 LED gaismeklis.
• 3 skrūves
• 3 dībeli
• 3 starplikas
• 1 nosegfolija
• 1 drošības datu lapa
• 1 ātrais starts

Spuldze nav iekļauta piegādes apjomā.

LV

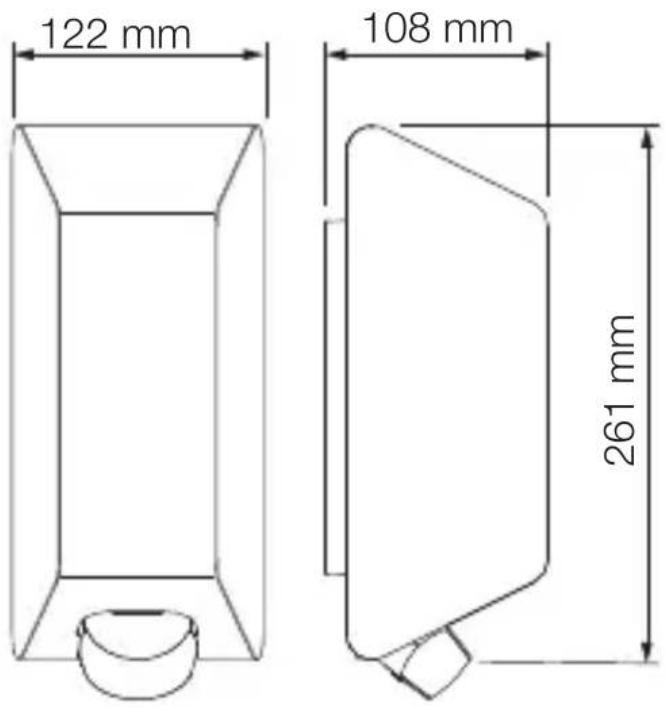

Izstrādājuma izmēri L 30 S

3.3

122 mm 108 mm 261 mm

Izstrādājuma izmēri L 30

3.4

122 mm 108 mm 261 mm

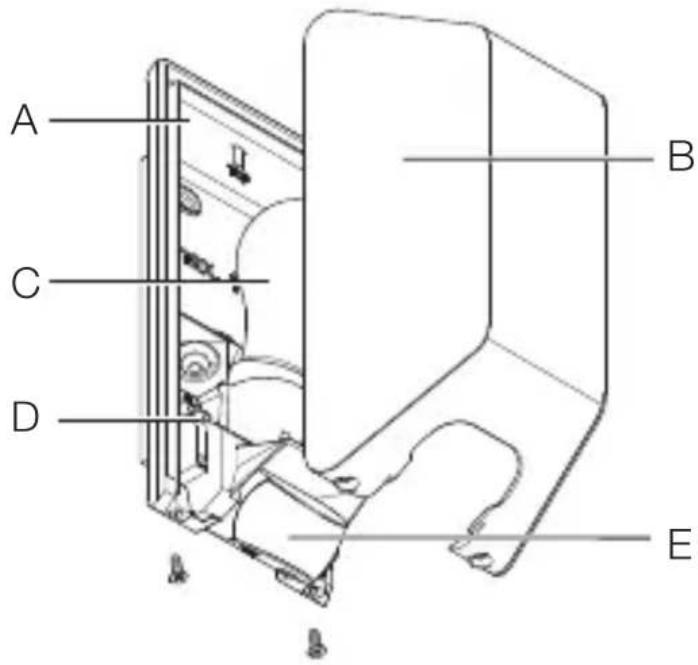

Ierīces komplektācija L 30 S

3.5

A B C D E

A LED diožu lampas
B Gaismekla nosegs
C Spuldzes
D Pieslēguma aizspiednis
E Sensora vieniba

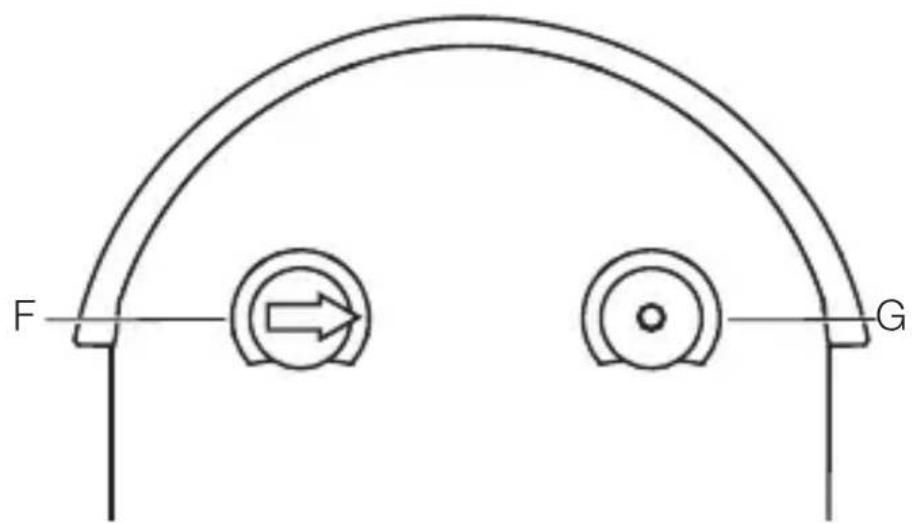

3.6

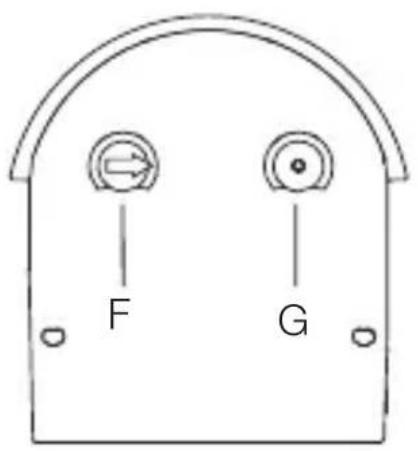

F G

F Laika iestatišana
G Krēslas sliekšna iestatījums

LV

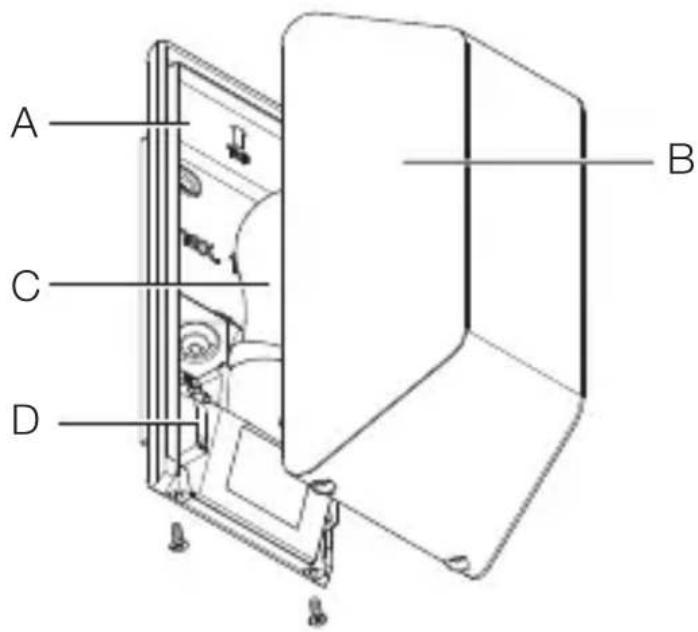

Ierīces komplektācija L 30

3.7

A B C D

A LED diožu lampas
B Gaismekla nosegs
C Spuldzes
D Pieslēguma aizspiednis

4. Elektriskais pieslēgums

Slēgumu plāns

4.1

I O

L N L N

Tikla pievadvadu veido 2 dzīslu kabelis:

L = fāze (parasti melns, brūns vai pelēks)

N = nulles vads (parasti zils)

lerīci var pieslēgt aiz tīkla slēdža arī elektriski, ja ir nodrošināts, ka tīkla slēdzis ir pastāvīgi ieslēgts.

Norāde:

Šī gaismekļa gaismas avots nav nomaināms.

Risks saistībā ar elektrisko strāvu!

Pieskaršanās strāvu vadošām daļām var izraisīt šoku, apdegumus vai nāvi.

• Atslēdziet strāvu un pārtrauciet sprieguma padevi.
• Pārbaudiet ar sprieguma testeri, vai sprieguma vairs nav.
• Pārliecinieties, ka sprieguma padeve paliek pārtraukta.

Bojājumu risks!

Pieslēguma kabeļu sajaukšana var izraisīt īssavienojumu.

• Identificējiet pieslēguma kabelus.
• Savienojiet pieslēguma kabelus pareizi.

Sagatavošanās montāžai

• Pārbaudiet visas detaļas, vai tās nav bojātas. Bojājumu gadījumā nelietojiet ierīci.
• Izvēlieties piemērotu montāžas vietu.

– Nemiet vērā sniedzamību.
– Nemiet vērā kustību uztveri.
– Izvairieties no vibrācijas.
– Uztveres laukā nav škēršli.
– Gaismekli nedrīkst montēt sprādzienbīstamās zonās.
– Nemontējiet ierīci pie viegli uzliesmojošām virsmām.
– Neskatieties gaismas avotā no tuva attāluma (< 30 cm).
– Vismaz 50 cm attālumā no citiem LED gaismekliem.

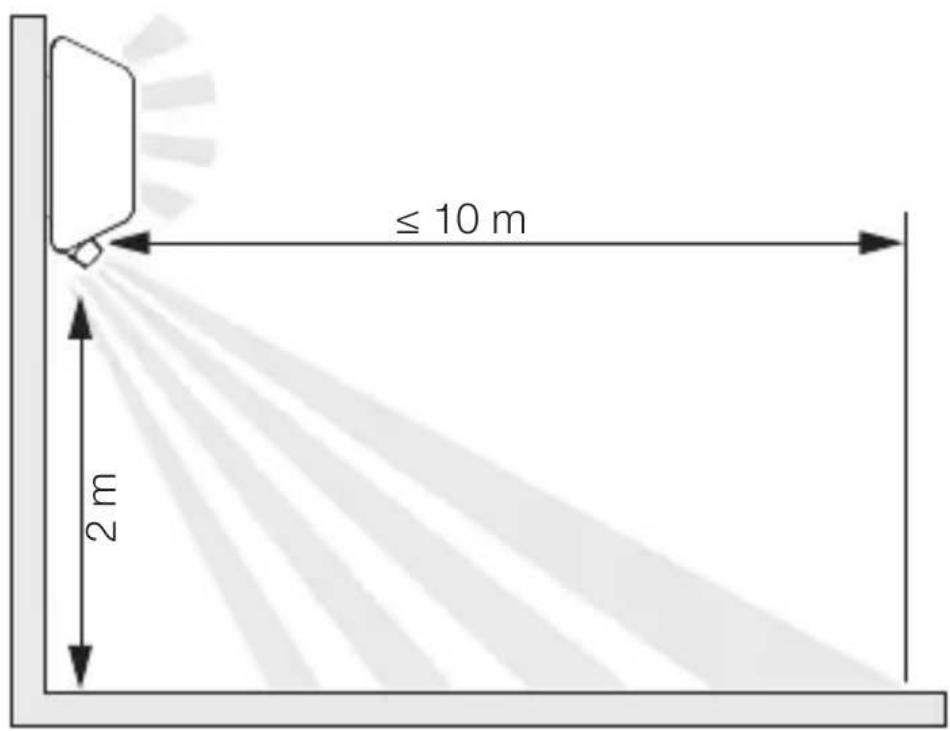

Sniedzamība L 30 S

5.1

Kustību uztvere iešanas virzienā L 30 S

5.2

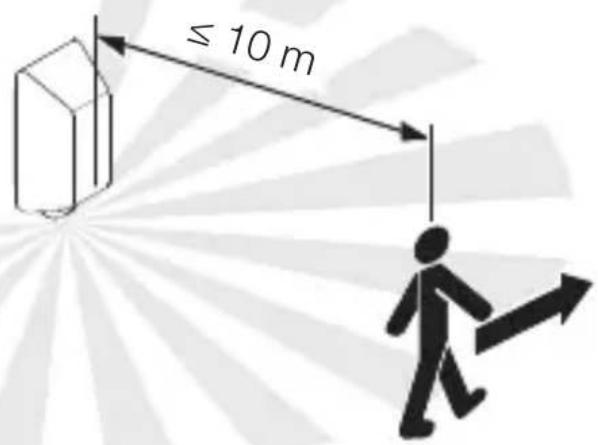

≤ 10 m

LV

Kustību uztvere iešanas virzienā L 30 S

5.3

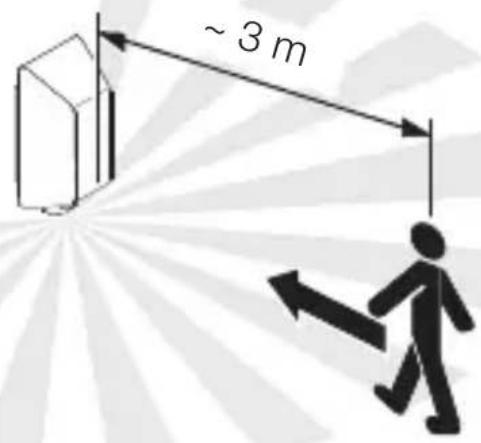

~ 3 m

Montāžas soli

5.4

• Pārbaudiet, lai strāvas pievade būtu pārtraukta.
• Atzīmējiet urbuma vietas.

5.5

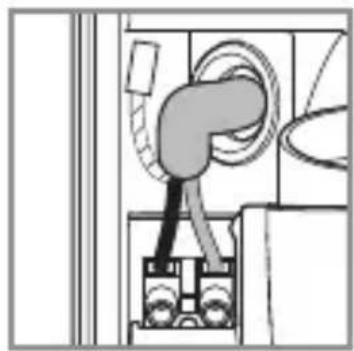

• Izduriet blīvbāzni tīkla vadam.
• Zemapmetuma vadam pieskrūvējiet sienas stiprinājumu bez distancera.

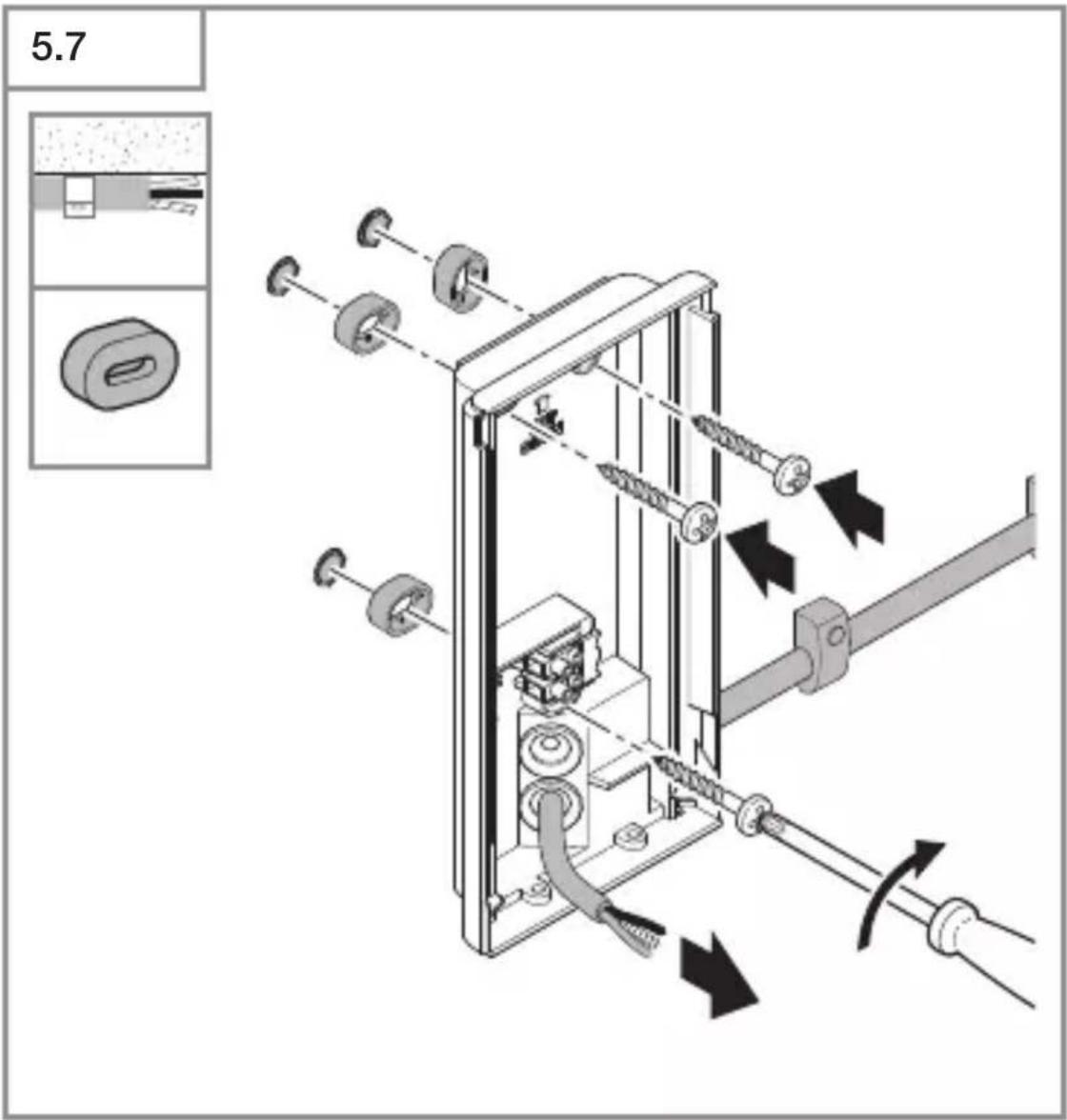

5.7

• Izduriet blīvbāzni tīkla vadam.
• Virsapmetuma pievada ar starplikām gadījumā pieskrūvējiet sienas turētāju.

LV

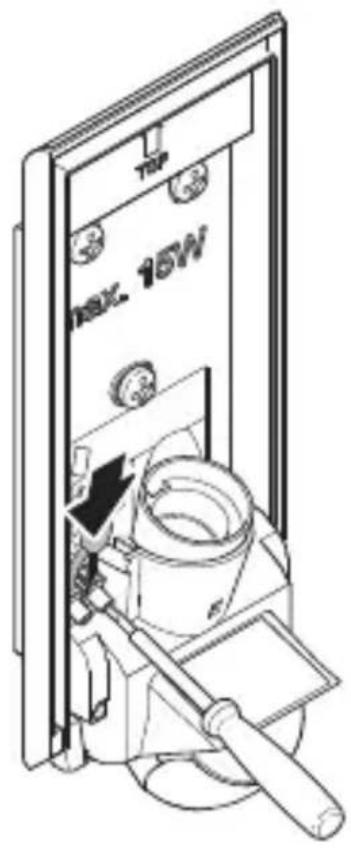

5.8

TV MAX. 15W

- Pieslēdziet tīkla kabeli atbilstoši slēgumu plānam. →“4. Elektriskais pieslēgums”

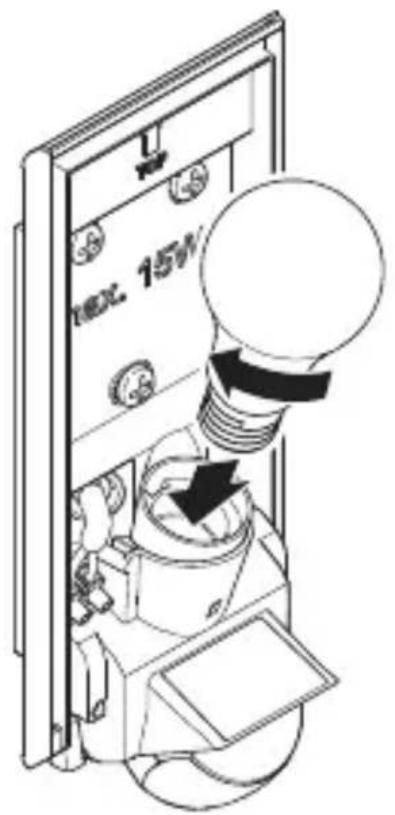

5.9

• Uzlieciet gaismekła nosegu.
- leskrūvējiet drošības skrūves.

5.11

I O

• leslēdziet elektrības apgādi.
• lestatiet funkcijas.
  →“6. Funkcijas”

6. Funkcijas

L 30 S

6.1

F G

- Veiciet iestatīšanu.

Rūpnīcas iestatījumi

– Laika iestatijums: 8 sekundes
– Aptumšojuma iestatīšana: Dienasgaismas režīms 2.000 luksi

Laika iestatīšana (F)

Vēlamo gaismekļa degšanas ilgumu (izslēgšanās aizturi) iespējams iestatīt bez pakāpēm no apm. 8 s līdz maks. 35 min. Katra uztverta kustība no jauna ieslēdz gaismu.

Norāde! Pēc katras LED gaismekļa izslēgšanās uz apm. 1 s ir pārtraukta jaunas kustības uztvere. Beigās LED gais-meklis, uztverot kustību, atkal var ieslēgt gaismu.

LV

Krēslas sliekšņa iestatīšana (G)

Vēlamo reakcijas (aptumšošanas) slieksni iespējams bez pakāpēm iestatīt robežās no apm. 2 – 2.000 luksiem.

- Dienasgaismas režims (atkaribā no apgaismojuma) - Krēslošanas režims (apm. 2 luksi)

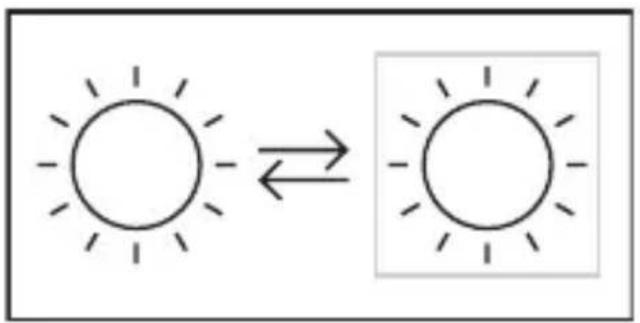

Iestatot uztveres lauku un pārbaudot gaismekļa darbību dienasgaismā, iestatījumu regulatoram jābūt pagrieztam pret 🌐

Uztveres lauka justēšana L 30 S

Lai izslēgtu nepareizu slēgšanos vai pārraudzītu bīstamas vietas, uztveres zonu var ierobežot ar nosegfoliju. Nosegfolija tiek uzlīmēta uz sensorvienības.

6.2

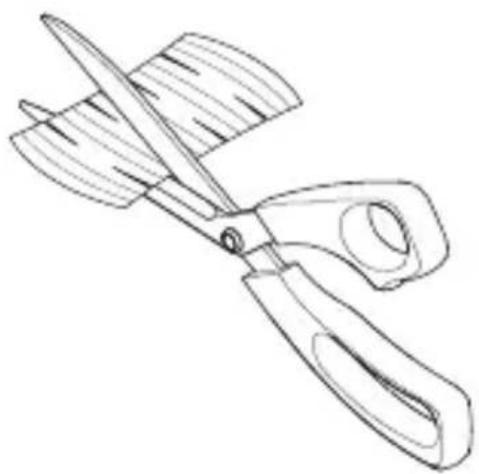

- Lai ierobežotu horizontālo uztveres zonu, uzīmējiet nosegfoliju segmentus.

Justējot uztveres lauku un pārbaudot darbību, ieteicams iestatīt īsāko laiku.

LV

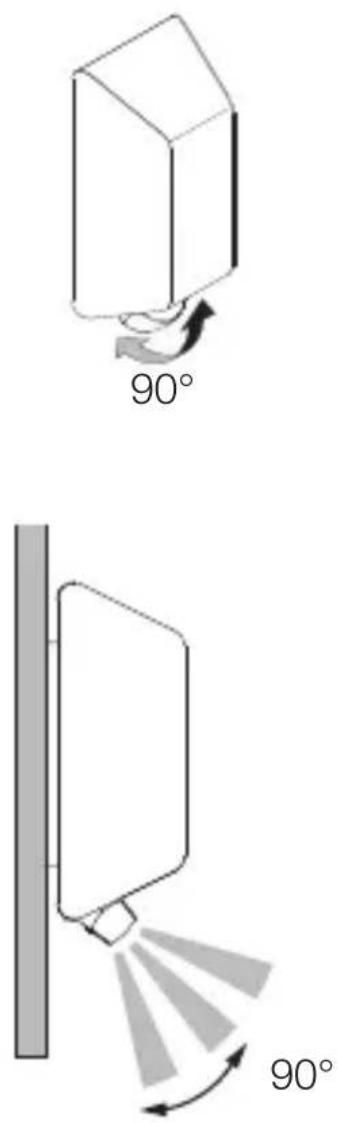

Sensora vienība L 30 S

6.4

Sensora sasvēršanas zona: 90° vertikāli.

7. Tīrīšana un kopšana

Izstrādājumam apkope nav nepieciešama.

Risks saistībā ar elektrisko strāvu!

Üdens kontakts ar strāvu vadošām dalām var izraisīt šoku, apdegumus vai nāvi.

- Tīriet tikai sausu ierīci.

Bojājumu risks!

Ierīci var sabojāt, lietojot nepareizus tīrīšanas līdzekļus.

- Tīriet ierīci ar viegli mitru lupatiņu bez tīrīšanas līdzekļa.

8. Utilizācija

Elektroierīces, baterijas, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.

Nemetiet elektroierīces un baterijas parastajos atkritumos!

Tikai ES valstim:

Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālās tiesī-bās, nefunkcējošas elektroierīces un baterijas jāsavāc atse-višķi un tās jānodod dabai draudzīgai atkārtotai pārstrādei.

9. Ražotāja garantija

Ražotāja garantija STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Vācija

Šis STEINEL ražojums ir izgatavots ar vislielāko rūpību, tā darbība un drošība pārbaudīta atbilstoši spēkā esošajiem normaṭīviem, un noslēgumā veikta izlases veida kvalitātes kontrole. Steinel garantē nevainojamas produkta īpašības un darbību. Garantijas laiks ir 36 mēneši un tā stājas spēkā ar ierīces pārdošanas dienu lietotājam. Mēs novēršam trūkumus, kas radušies materiālu vai rūpnīcas klūdu dēļ, garantijas serviss ietver sevī bojāto daļu remontu vai apmaiņu pēc mūsu izvēles. Garantijas serviss neattiecas uz nodilumam pakļauto daļu bojājumiem, kā ari uz bojāju-miem un trūkumiem, kas radušies nelietpratīgas lietošanas vai apkopes, kā ari kritiena rezultātā. Garantijas saistības neattiecas uz citiem objektiem, kas varētu tikt bojāti ierīces darbības rezultātā. Garantija ir spēkā tikai tad, ja neizjaukta ierīce kopā ar īsu klūdas aprakstu, kases čeku vai rēķinu (ar pirkšanas datumu un tirgotāja zīmogu), labi iepakota, tiek nosūtīta attiecīgajai servisa nodaļai.

Serviss:

Pēc garantijas laika beigām vai gadījumos, kad garantija nav spēkā, nepieciešamo remontu veic rūpnīcas servisa dienests. Lūdzu, nosūtiet labi iesainotu izstrādājumu uz tuvāko servisa darbnīcu..

10. Tehniskie dati

– Izmēri (A x P x Dz): 261 x 122 x 108 mm
– Elektrotikla spriegums: 220 – 240 V, 50 / 60 Hz
- Jauda: maks. 15 W / E27.

- Montāžas augstums: Piemērots montāžas augstums 2 m

– Uztveres lenkis: L 30 S: 180°
– Sensorsa sniedzamība: L 30 S: maks. 10 m
– Krēslas sliekšna iestatīšana: L 30 S: 2 – 2.000 luksi
– Laika iestatīšana: L 30 S: 8 s – 35 min
– Aizsardzības klase IP 44
- Apkārtējā temperatūra: - 20 °C līdz +40 °C
– Drošības klase: //
– Triecienstiprība: IK 07

11. Traucējumu novēršana

Ierīcei netiek pievadīta strāva.

– Drošinātājs nav ieslēgts vai ir bojāts.

• leslēdziet drošinātāju.
• Nomainiet bojāto drošinātāju.

- Bojāts kabelis.

- Pārbaudiet kabeli ar sprieguma testeri.

– Īssavienojums tīkla pievadvadā.

- Pārbaudiet pieslēgumus.

– lespējams izslēgts tīkla slēdzis, ja tāds ir ierīkots.

- leslēdziet tīkla slēdzi.

Ierīce neieslēdzas.

– Krēslas sliekšņa iestatījums izvēlēts nepareizi.

- Iestatiet no jauna krēslas sliekšna iestatījumu.

- IZSL. tīkla slēdzis.

– Drošinātājs nav ieslēgts vai ir bojāts.

• leslēdziet drošinātāju.
• Nomainiet bojāto drošinātāju.

– Ātras kustības netiek uztvertas, lai mazinātu traucē-jumus, vai arī ir uzstādīts pārāk mazs vai nepareizs uztveres lauks

- Pārbaudiet un justējiet uztveršanas zonu.

lerīce neizslēdzas.

– Nepārtraukta kustība uztveršanas zonā.

• Pārbaudiet uztveršanas zonu.
• Pie vajadzības ierobežojiet vai izmainiet uztveres zonu.

Ierīce ieslēdzas nevajadzīgi.

– lerīce ir piestiprināta tā, ka tā nav pasargāta no vibrācijām.

- Stingri uzmontējiet ierīci.

– Bija kustība, taču novērotājs to neatpazina (kustība aiz siensa, neliela objekta kustība tiešā lampas tuvumā utt.).

• Pārbaudiet uztveres zonu.
• Pie vajadzības ierobežojiet vai izmainiet uztveres zonu.
