L 30 S - Apšvietimas STEINEL - Nemokama naudojimo instrukcija

NAUDOJIMO INSTRUKCIJA L 30 S STEINEL

1. Apie ši dokumentą 552
2. Bendrieji saugos nurodymai 552
3. Prietaiso aprašymas 553
4. Elektros jungtis 559
5. Montavimas 560
6. Veikimas 569
7. Valymas ir priežiūra 573
8. Šalinimas 573
9. Gamintojo garantija 574
10. Techniniai duomenys 575
11. Trikčių šalinimas 575

1. Apie ši dokumentą

– Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą.
– Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais.

Įspėjimas apie pavojus!

Įspėjimas apie elektros pavojų!

Įspėjimas apie vandens keliamą pavojų!

2. Bendrieji saugos nurodymai

Pavojus dėl naudojimo instrukcijos nesilaikymo!

Šioje instrukcijoje pateikta saugaus elgesio su prietaisu informacija. Didžiausias dėmesys kreipiamas į galimus pavojus. Nesilaikant nurodymų galimi mirtini arba sunkūs sužalojimai.

• Atidžiai perskaitykite instrukcija.
  • Laikykitės saugos nurodymų.
  • Laikykite pasiekiamoje vietoje.

– Dirbant su elektros srove galimos pavojingos situacijos. Prisilietus prie dalių, kuriomis teka srovė, galima patirti smūgį, nudegimus arba žūti.

• Darbus, susijusius su tinklo jtampa, gali atlikti tik kvalifikuoti darbuotojai.
  – Būtina laikytis šalyje galiojančių įrengimo instrukciju ir prijungimo reikalavimų (pvz., DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
  – Naudokite tik originalias atsargines dalis.
• Remonta gali atlikti tik specializuotos jmonès.

3. Prietaiso aprašymas

Naudojimas pagal paskirti L 30 S

– LED šviestuvas su infraraudonujų spindulių judesio sensoriumi.
- Montuoti ant sienos lauke.
– Netinka naudoti su apšvietimo reguliatoriumi.

Veikimo principas

– Infraraudonųjų spindulių sensorius fiksuoja judančių kūnų (žmonių, gyvūnų ir t. t.) skleidžiamą šiluminę spin- duliuotę. Šilumos spinduliuotė paverčiama elektroniniais signalais ir automatiškai jjungia LED apšvietimą.
– Patikimiausias būdas aptikti judėjimą yra prietaiso sumontavimas šonu ėjimo krypčiai.
– Judesio aptikimo jautrumo zonos ilgis yra ribotas, kai einama tiesiai i prietaisą.
– Kliūtys (pvz., medžiai, sienos ar stiklai) gali apriboti judėjimo aptikimą arba padaryti jį neįmanomą.
– Staigūs temperatūros pokyčiai dėl oro sąlygų nesiskiria nuo šilumos šaltinių.

Naudojimas pagal paskirti L 30

• LED diodas.
• Montuoti ant sienos lauke.
• Netinka naudoti su apšvietimo reguliatoriumi.

Tiekiamas komplektas L 30 S

3.1

• 1 LED šviestuvas su infraraudonuju spindulių judesio sensoriumi.
• 3 varžtai
• 3 mūrvinès
• 3 distanciniai laikikliai
• 1 dengiamoji plèvelè
• 1 saugos duomenų lapas
• 1 greitasis paleidimas

Lemputès tiekiamame komplekte néra.

Tiekiamas komplektas L 30

3.2

• 1 LED diodas
• 3 varžtai
• 3 mūrvinės
• 3 distanciniai laikikliai
• 1 dengiamoji plèvelè
• 1 saugos duomenų lapas
• 1 greitasis paleidimas

Lemputės tiekiamame komplekte nėra.

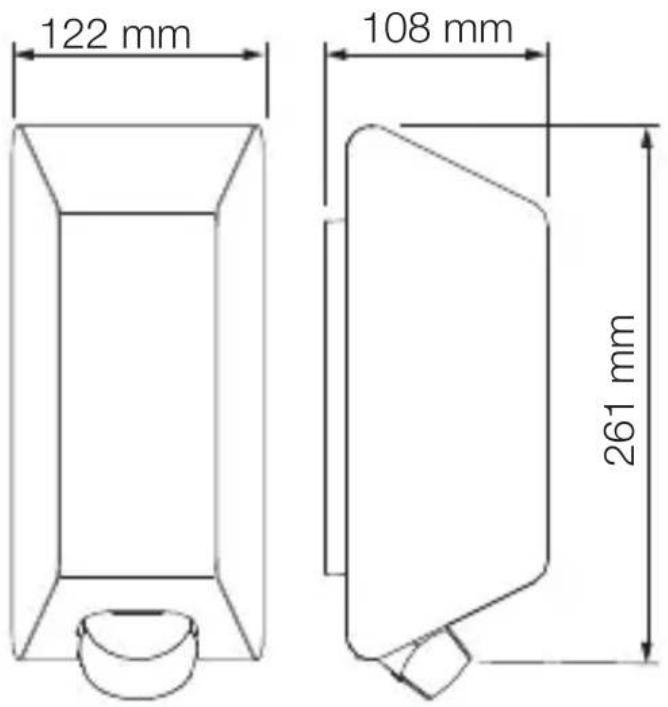

Gaminio matmenys L 30 S

3.3

122 mm 108 mm 261 mm

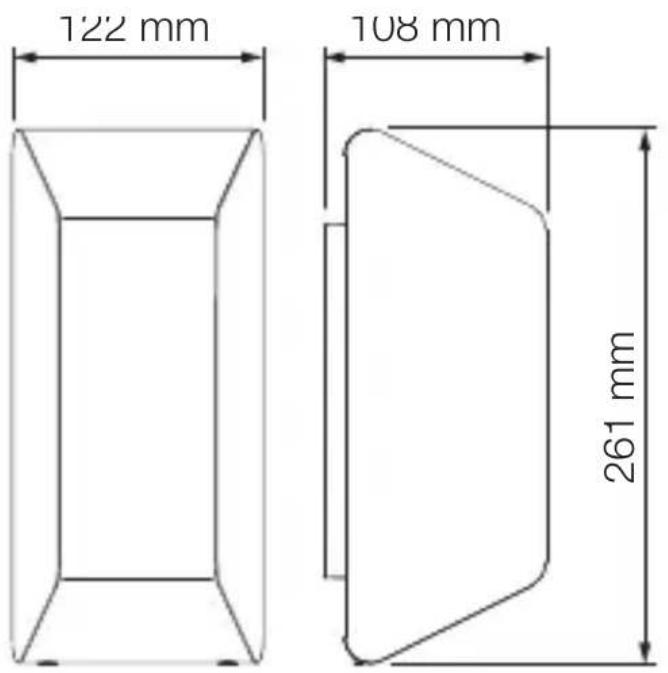

Gaminio matmenys L 30

3.4

122 mm 108 mm 261 mm

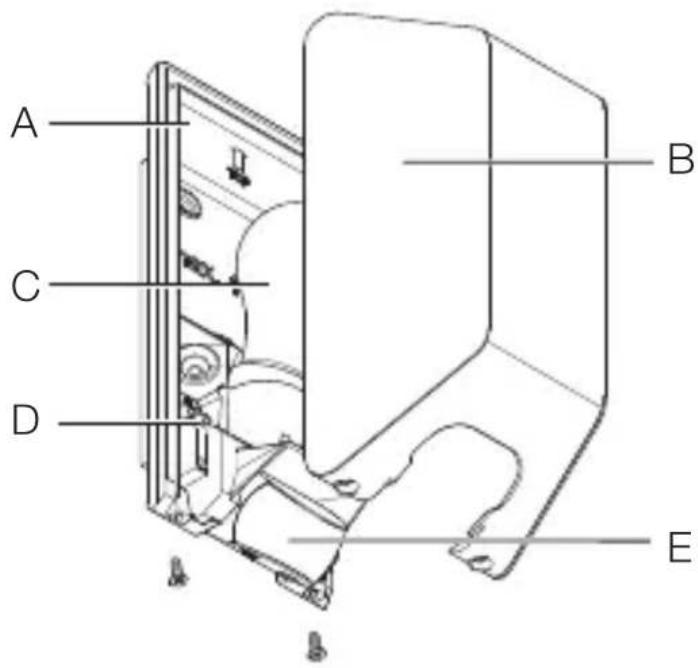

Prietaiso apžvalga L 30 S

3.5

A B C D E

A LED diodas
B Šviestuvo dangtelis
C Patarimas dėl lempučių
D Gnybtai
E Sensorius

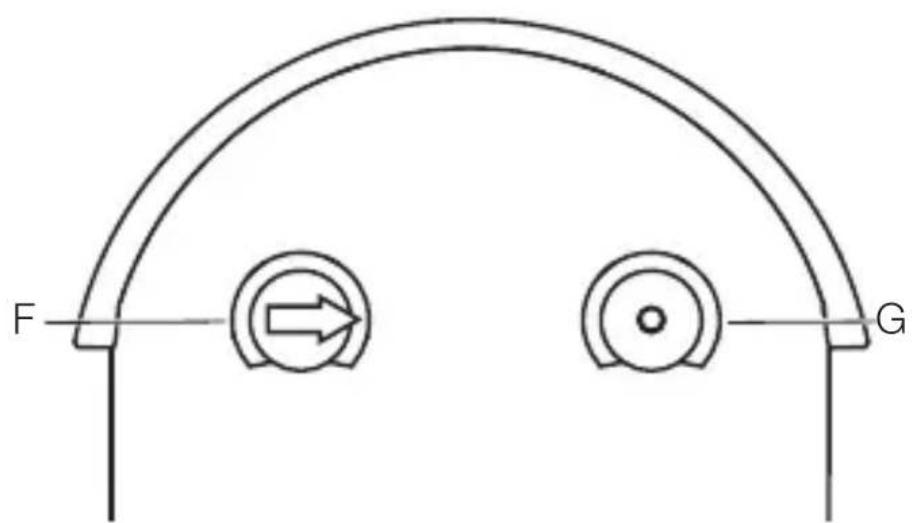

3.6

F G

F Švietimo trukmės nustatymas
G Prieblandos lygio nustatymas

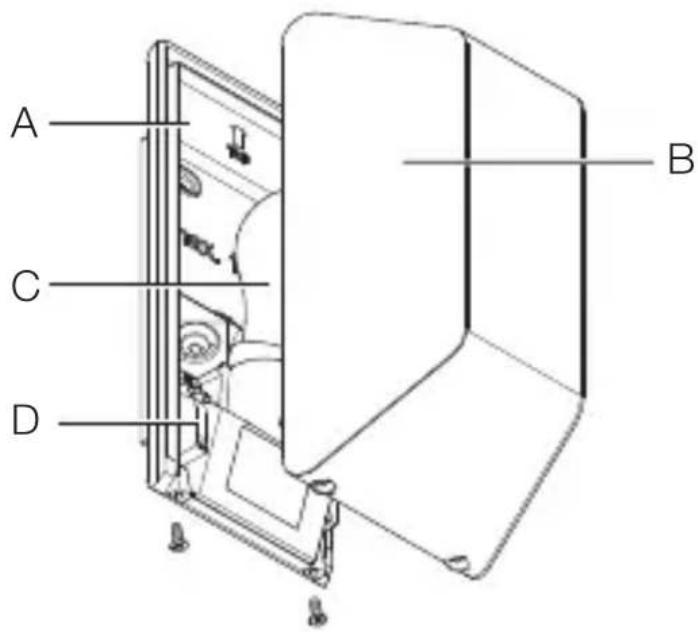

Prietaiso apžvalga L 30

3.7

A B C D

A LED diodas
B Šviestuvo dangtelis
C Patarimas dėl lempučių
D Gnybtai

4. Elektros jungtis

Sujungimo schema

4.1

Tinklo įvadą sudaro dvigyslis kabelis:

L = fazė (dažniausiai juodas, rudas arba pilkas)

N = nulinis laidas (dažniausiai mėlynas)

Šviestuvą taip pat galima prijungti prie elektros tinklo jungiklio, jei užtikrinama, kad tinklo jungiklis bus nuolat jjungtas.

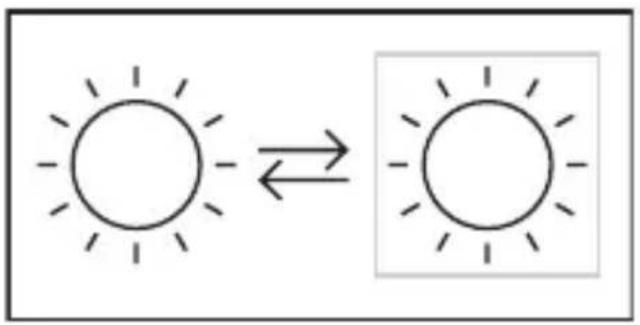

Pastaba

Šio šviestuvo šviesos elementas yra keičiamas.

Elektros srovė kelia pavojų!

Prisilietus prie dalių, kuriomis teka srovė, galima patirti smūgį, nudegimus arba žūti.

• Išjunkite srove ir nutraukite elektros energijos tiekimą.
• Įtampos indikatoriumi patikrinkite, ar nėra Įtampos.
• Isitikinkite, kad elektros energijos tiekimas nutrauktas.

Turtinių nuostolių pavojus!

Jungiamuju laidu sukeitimas gali sukelti trumpaji jungima.

• Identifikuokite jungiamuosius laidus.
  • Tinkamai prijunkite jungiamuosius laidus.

Pasiruošimas montavimui

• Patikrinkite visas dalis, ar nėra pažeidimų. Jei prietaisas yra pažeistas, jo nenaudokite.
• Pasirinkite montavimo vieta.

– Atsižvelkite i jautrumo zonos ilgj.

– Atsižvelkite į judėjimo aptikimą.

- Be vibracijos.

– Be kliūčių jautrumo zonoje.

– Ne ant lengvai užsidegančių paviršių.

– Nežiūrėkite i šviesos šaltinį iš nedidelio atstumo (< 30 cm).

– Palikite bent 50 cm atstumą iki kitų LED šviestuvų.

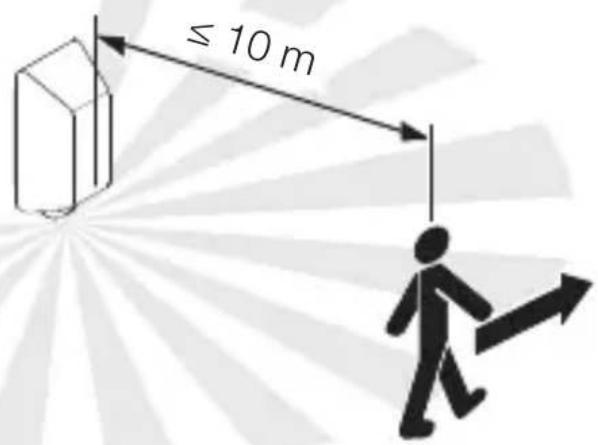

Judėjimo aptikimas šonu ėjimo krypčiai L 30 S

5.2

≤ 10 m

LT

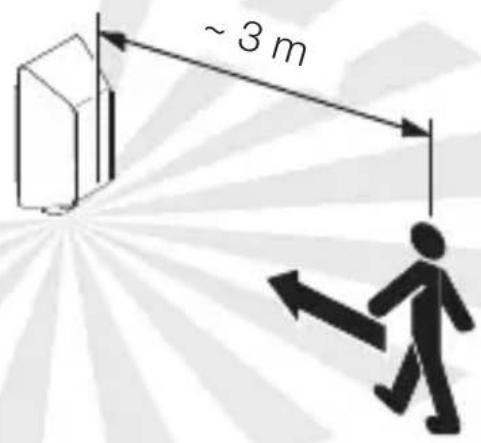

Judėjimo aptikimas ėjimo kryptimi L 30 S

5.3

~ 3 m

Montavimo eiga

5.4

• Patikrinkite, ar atjungtas įtampos tiekimas.
• Pasižymėkite gręžtinių skylių vietas.

5.5

- Išgręžkite skyles (∅ 6 mm) ir jkiškite kaiščius.

5.6

• Pradurkite sandarinimo kaiščius tinklo jvadui.
• Sieninj laikiklj montuojant potinkinj įvadą priveržkite be distancinio laikiklio.

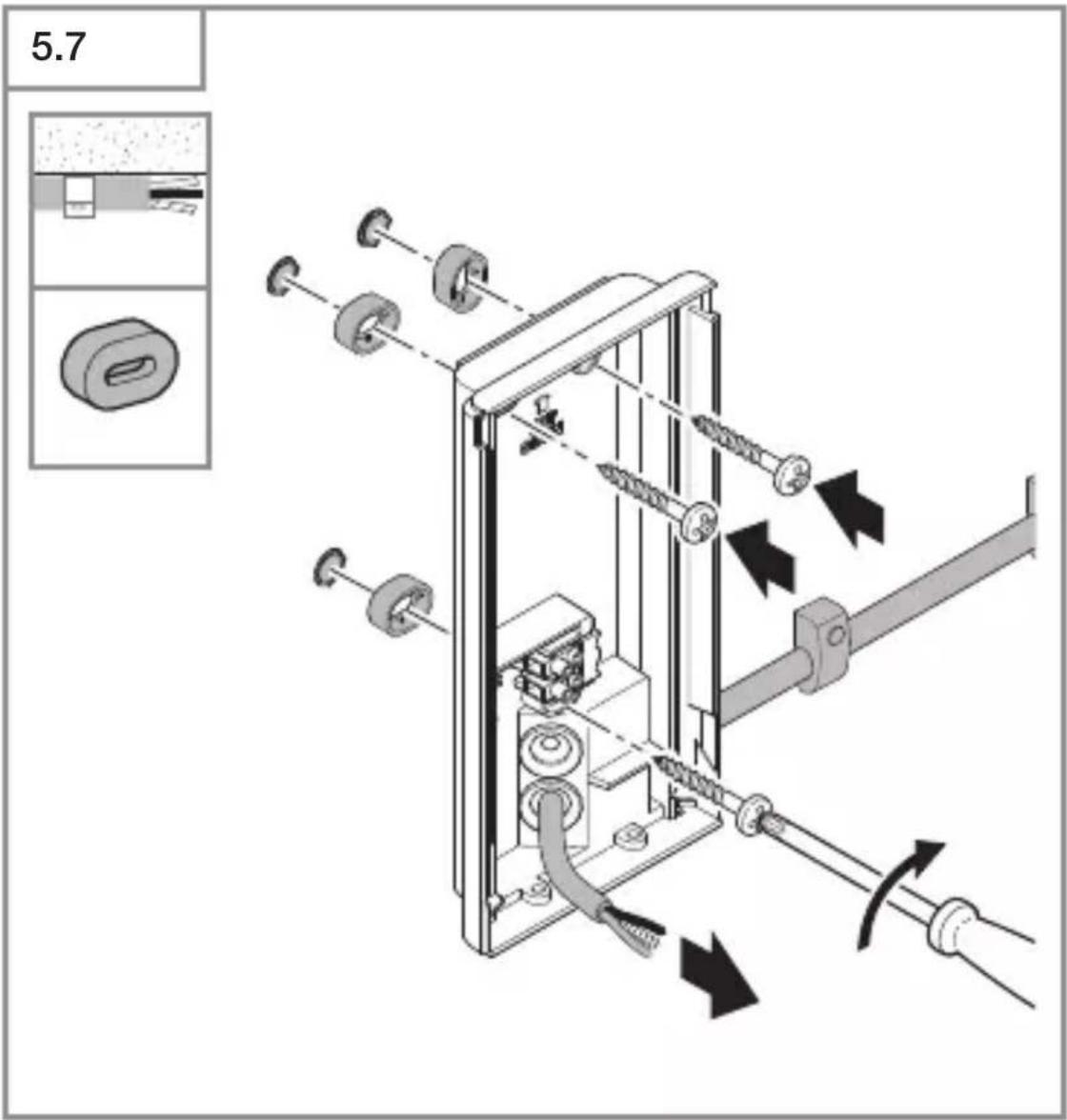

5.7

• Pradurkite sandarinimo kaiščius tinklo įvadui.
• Sieninj laikiklj montuojant virštinkinj jvadą priveržkite su distanciniu laikikliu.

LT

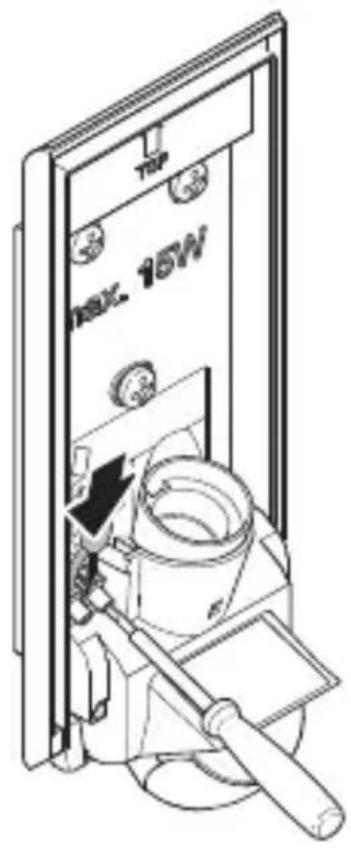

5.8

TV MAX. 15W

• ljunkite elektros energijos tiekimą.
• Funkciju nustatymas.

→„6. Veikimas“

6. Veikimas

L 30 S

6.1

F G

- Atlikite nustatymus.

Gamyklos nustatymas

– Laiko nustatymas: 8 sekundės

– Prieblandos lygio nustatymas: dienos šviesos režimas 2.000 liuksų

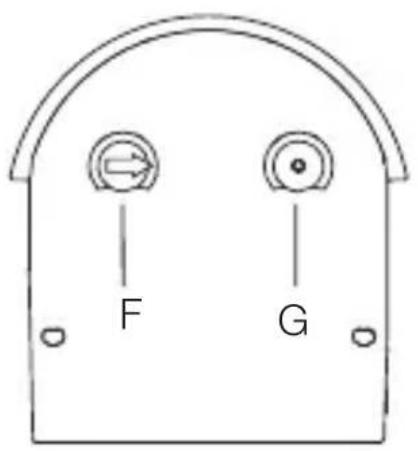

Švietimo trukmės nustatymas (F)

Išjungimo vėlinimą galima nustatyti tolygiai nuo maždaug 8 sekundžių iki maks. 35 minučių. Kiekvieną kartą užfiksavus judėjimą iš naujo jjungiama šviesa.

Pastaba: kiekvieną kartą išjungus LED šviestuvą, maždaug 1 sekundę negalima aptikti naujo judesio. Vėliau LED šviestuvas gali vėl užsidegti užfiksavus judėjimą.

LT

Prieblandos lygio nustatymas (G)

Reagavimo ryškumas (prieblanda) nustatomas tolygiai maždaug 2–2.000 liuksų diapazone.

-☀= dienos šviesos režimas (nepriklauso nuo apšvietimo) -℃= prieblandos režimas (maždaug 2 liuksai)

Nustatant jautrumo zoną ir atliekant funkciju patikrinimą dienos metu nustatymo regulatorius turi būti nustatytas ties

Jautrumo zonos reguliavimas L 30 S

Siekiant išvengti klaidingų įsijungimų arba norint tikslingai stebėti pavojingas vietas, jautrumo zoną galima apriboti dengiamosiomis užsklandomis. Dengiamosios užsklandos klijuojamos ant sensoriaus.

6.2

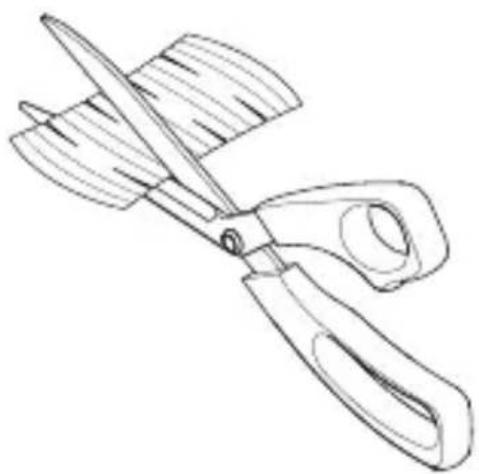

- Pagal dydį išpjaukite dengiamąsias užsklandas.

6.3

- Norėdami apriboti horizontaliają jautrumo zona, priklijuokite dengiamąsias užsklandas.

Norint reguliuoti jautrumo zoną ir patikrinti funkcijas rekomenduojama pasirinkti trumpiausią laiką.

LT

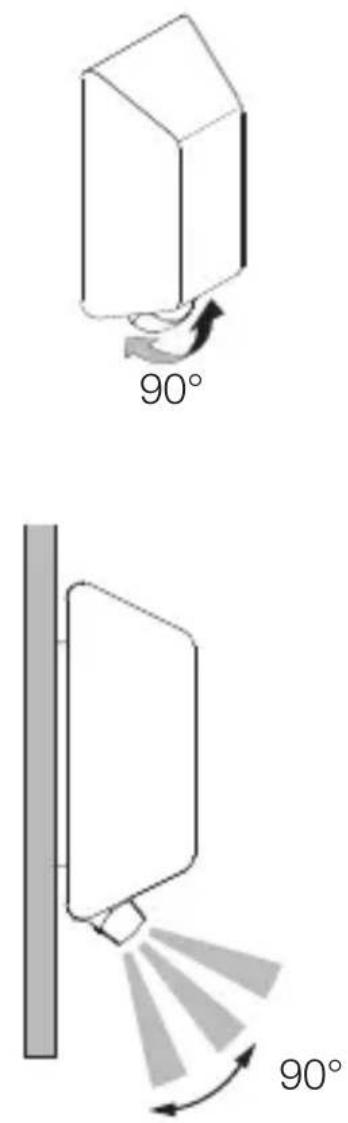

Sensoriaus blokas L 30 S

6.4

Sensoriaus bloką galima pakreipti vertikaliai 90° kampu.

7. Valymas ir priežiūra

Prietaisui techninė priežiūra nereikalinga.

Elektros srovė kelia pavojų!

Ant dalių, kuriomis teka srovė, patekus vandens galima patirti elektros smūgį, nudegimus arba žūti.

- Prietaisą valykite tik sausos būklės.

Turtinių nuostolių pavojus!

Naudodami netinkamą valymo priemonę galite sugadinti prietaisą.

- Prietaisą valykite šiek tiek sudrėkintu skudurėliu be valymo priemonių.

8. Šalinimas

Elektros prietaisai, baterijos, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.

Neišmeskite elektros prietaisų ir baterijų kartu su buitinėmis atliekomis!

Tik ES šalims

Pagal galiojančią Europos direktyvą dėl elektros ir elektroni-nės įrangos atliekų ir jos įgyvendinimą nacionalinėje teisėje nebenaudojama elektros įranga ir baterijos turi būti surenka-mos atskirai ir perdirbamos aplinkai nekenksmingu būdu.

9. Gamintojo garantija

Šis „Steinel“ produktas pagamintas itin kruopščiai, pagal galiojančias normas patikrintos jo funkcijos ir saugumas bei papildomai atlikta pasirinktų prietaisų patikra. „Steinel“ suteikia prietaisui garantija. Garantinis laikotarpis – 36 mėnesiai. Jis skaičiuojamas nuo prietaiso pardavimo vartotojui dienos. Mes pašalinsime defektus, susijusius su medžiagų arba gamybos broku; garantiniu laikotarpiu, mūsų nuožiūra, prietaisas nemokamai remontuojamas arba keičiamos sugedusios dalys. Garantija netaikoma susidėvinčioms dalims, taip pat jei prietaisas sugenda dėl netinkamo naudojimo arba netinkamos priežiūros. Kitiems daiktams padaryta žala neatlyginama. Garantija taikoma tik tuo atveju, jei neišardytas prietaisas kartu su trumpu gedimo aprašymu, kasos čekiu arba sąskaita (pirkimo data ir pardavėjo antspaudu), tinkamai supakuotas atsiunčiamas į atitinkamą techninės priežiūros tarnybos vietą.

Aptarnavimas:

Pasibaigus garantinio aptarnavimo laikotarpiui arba jei yra gedimų, kuriems garantija netaikoma, prietaisą taiso mūsų gamyklos remonto dirbtuvės. Prašom tinkamai supakuotą produktą atsiųsti į artimiausias remonto dirbtuves.

10. Techniniai duomenys

• Matmenys (A x P x G): 261 × 122 × 108 ~mm
• Tinklo jtampa: 220–240 V, 50/60 Hz
  – Galingumas: maks. 15 W / E27
• Montavimo aukštis: optimalus montavimo aukštis: 2 m
• Apimties kampas: L 30 S: 180°
  – Sensoriaus jautrumo zonos ilgis: L 30 S: maks. 10 m
  – Prieblandos lygio nustatymas: L 30 S: 2 – 2.000 liuksų
  – Laiko nustatymas: L 30 S: 8 s – 35 min.

• Apsaugos tipas: IP 44

• Aplinkos temperatūra: nuo -20 °C iki +40 °C
  – Apsaugos klasè: //

• Atsparus smūgiams: IK 07

11. Trikčių šalinimas

Prietaise néra įtampos.

– Saugiklis nejjungtas arba sugedęs.

• ljunkite saugiklj.
• Pakeiskite sugedusj saugiklj.

- Nutrūko laidas.

- Įtampos indikatoriumi patikrinkite linija.

– Tinklo jvade jvyko trumpasis jungimas.

- Patikrinkite jungtis.

– Išsijungė tinklo jungiklis (jei yra).

- ljunkite tinklo jungiklj.

Prietaisas nejsijungia.

– Neteisingai nustatytas prieblandos lygis.

- Iš naujo nustatykite prieblandos lygio nustatymą.

– Tinklo jungiklis išjungtas.

- Nustatykite tinklo jungiklj.

– Saugiklis nejjungtas arba sugedęs.

• ljunkite saugiklj.
• Pakeiskite sugedusj saugiklj.

– Greiti judesiai slopinami siekiant sumažinti trukdžius arba jautrumo zona yra per maža arba nustatyta netinkamai.

- Patikrinkite jautrumo zoną ir sureguliuokite.

Prietaisas neišsijungia.

– Nuolatinis judėjimas aptikimo zonoje.

• Patikrinkite aptikimo zona.
- Esant poreikiui, apribokite arba pakeiskite jautrumo zoną.

Prietaisas jsijungia nepageidaujamu laiku.

– Prietaisas sumontuotas nepakankamai tvirtai.

- Prietaisą sumontuokite tvirtai.

– Judesys buvo, tačiau stebėtojas jo nepažino (judesys už sienos, judėjo mažas objektas arti lempos ir t. t.).

• Patikrinkite veikimo zonos nustatymus.
• Esant poreikiui, apribokite arba pakeiskite jautrumo zoną.
