L 30 S - Belysning STEINEL - Gratis bruksanvisning og manual

Produkttype	Utendørs LED-innfelt lys med infrarød bevegelsesdetektor
Merke	Steinel
Modell	L 30 S
Kategori	Utendørsbelysning
Mål (H × B × D)	261 × 122 × 108 mm
Vekt	Omtrent 0,5 kg (estimat)
Strømforsyning	220–240 V, 50/60 Hz
Maks effekt	15 W
Sokkel	E27
Deteksjonsvinkel	180°
Maks deteksjonsrekkevidde	10 m
Optimal monteringshøyde	2 m
Justerbar tidsforsinkelse	Fra 8 sekunder til 35 minutter
Utløsningsgrense (lysstyrke)	Fra 2 til 2 000 lux
Beskyttelsesgrad	IP44
Slagfasthet	IK07
Omgivelsestemperatur	-20 °C til +40 °C
Produsentgaranti	3 år
Hovedfunksjoner	Infrarød bevegelsesdeteksjon, justering av tidsforsinkelse og lysstyrkegrense, detektororientering på 90°
Rengjøring og vedlikehold	Rengjør tørt med en lett fuktig klut, uten rengjøringsmiddel
Sikkerhet	Installasjon av kvalifisert elektriker, kutt strømmen før inngrep, ikke se direkte på lyskilden på nærmere enn 30 cm
Reservedeler og reparerbarhet	Utskiftbar lyskilde (E27), andre reparasjoner av fagperson

Ofte stilte spørsmål - L 30 S STEINEL

Hvorfor slår ikke enheten seg på?

Kontroller at sikringen er på og ikke defekt, at strømbryteren er i PÅ-stilling, og at utløsningsgrensen (lysstyrke) er riktig innstilt. Hvis problemet vedvarer, kontroller ledningene med en spenningstester.

Enheten slår seg ikke av, hva gjør jeg?

Dette kan skyldes kontinuerlig bevegelse i deteksjonssonen. Kontroller og reduser deteksjonssonen ved hjelp av medfølgende deksler, eller juster tidsforsinkelsen.

Innfelt lys slår seg på uventet, hvorfor?

Kontroller at innfelt lys er godt festet og ikke beveger seg. Umerkbare bevegelser (dyr, greiner osv.) kan utløse enheten. Reduser deteksjonssonen med deksler.

Deteksjonsrekkevidden er utilstrekkelig, hvordan forbedre den?

Forsikre deg om at enheten er montert i 2 meters høyde, vinkelrett på bevegelsesretningen. Fjern hindringer (trær, vegger) i deteksjonssonen. Maks rekkevidde er 10 m.

Hvordan justere tidsforsinkelsen?

Bruk knappen F (Tidsforsinkelse) på enheten. Still inn gradvis fra 8 sekunder til 35 minutter. Enhver detektert bevegelse tilbakestiller tidsforsinkelsen.

Hvordan justere utløsningsgrensen (lysstyrke)?

Bruk knappen G (Innstilling av utløsningsgrense). Vri den fra 2 lux (natt) til 2000 lux (dag). For test i dagslys, sett den på solsymbolet.

Kan jeg rengjøre innfelt lys med vann?

Nei, rengjør kun tørt med en lett fuktig klut uten rengjøringsmiddel. Vann på spenningsførende deler utgjør en risiko for elektrisk støt.

Hva er garantien for denne enheten?

Steinel-produsentgarantien er på 3 år fra kjøpsdato. Den dekker material- og produksjonsfeil, med unntak av utskiftbare lyskilder og skader som følge av ikke-forskriftsmessig bruk.

Kan jeg koble denne enheten til en lysdimmer?

Nei, enheten er ikke egnet for tilkobling til en lysdimmer. Den må kobles direkte til strømnettet via en bryter.

Hvordan installere enheten elektrisk?

Overlat installasjonen til en kvalifisert elektriker. Kutt strømmen, identifiser lederne (fase L, nøytral N), og koble dem i henhold til skjemaet. Ikke bytt om kablene.

BRUKSANVISNING L 30 S STEINEL

L = Fas (oftast svart, brun eller grå)

N = Neutralledare (oftast blå)

Lyskilden medfølger ikke ved levering.

Leveringsomfang for L 30

3.2

Lyskilden medfølger ikke ved levering.

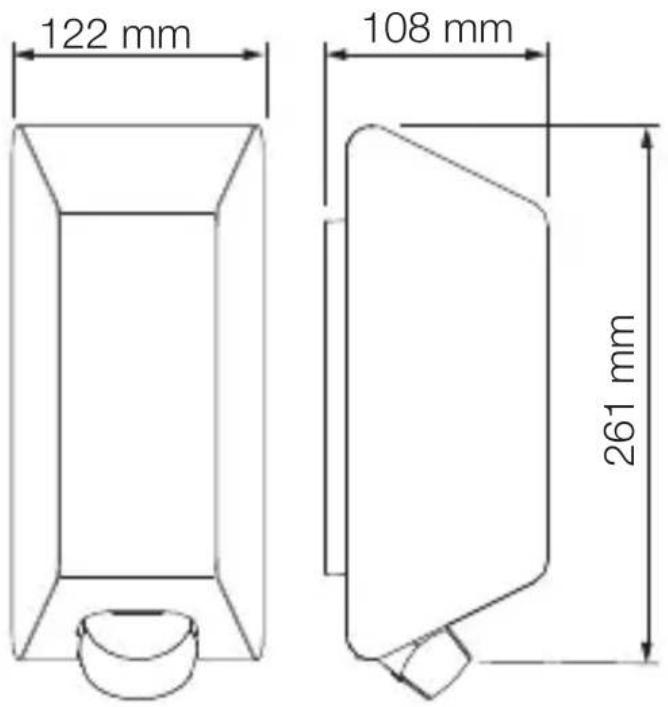

Produktmål for L 30 S

3.3

DK

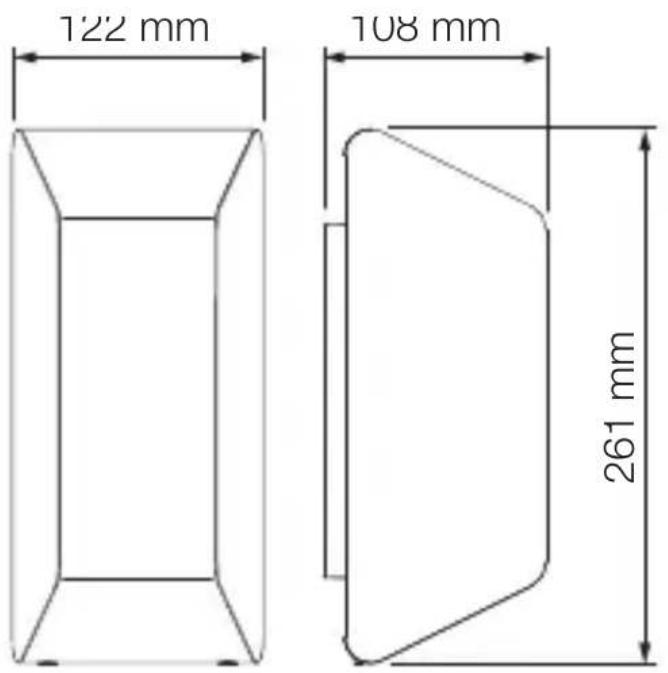

Produktmål for L 30

3.4

L = fase (oftest sort, brun eller grå)

N = nulleder (oftest blå)

Fare pga. elektrisk strøm!

- Tilslut nettilførslen iht. eldiagrammet.

→"4. Elektrisk tilslutning"

5.9

- Sæt lyskilden i.

5.10

Slukningsforsinkelsen kan indstilles trinløst fra ca.

7. Rengøring og vedligeholdelse

Fare pga. elektrisk strøm!

Elapparater, batterier, tilbehør og emballage skal bortskaffes til miljøvenlig genvinding.

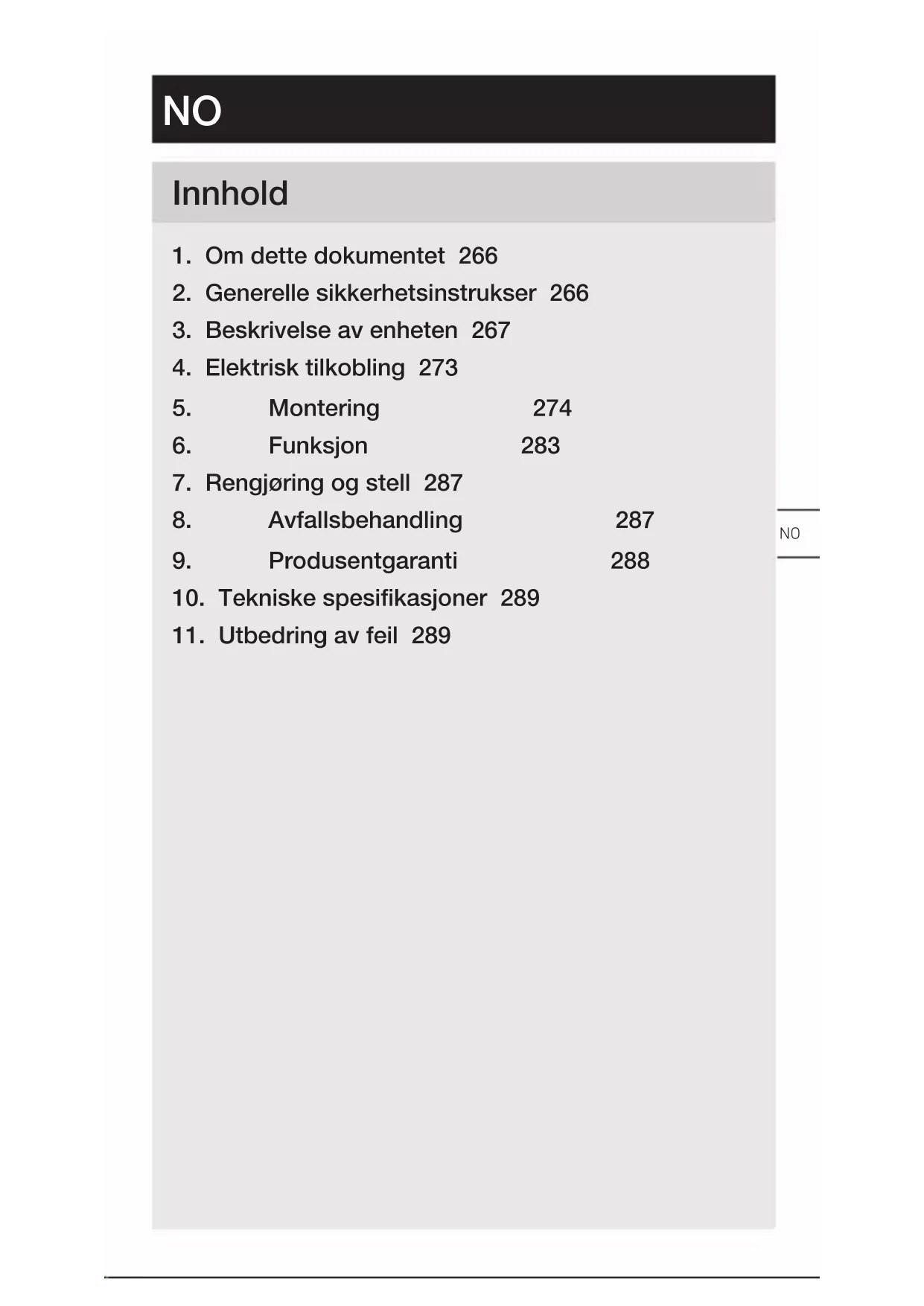

1. Om dette dokumentet 266
2. Generelle sikkerhetsinstrukser 266
3. Beskrivelse av enheten 267

4. Elektrisk tilkobling 273

5. Montering 274

6. Funksjon 283

7. Rengjøring og stell 287

8. Avfallsbehandling 287

9. Produsentgaranti 288

10. Tekniske spesifikasjoner 289

11. Utbedring av feil 289

• Med opphavsrett. Ettertrykk, også i utdrag, kun med vår tillatelse.
• Det tas forbehold om endringer som tjener tekniske fremskritt.

Advarsel om fare!

Advarsel om fare på grunn av strøm!

Advarsel om fare på grunn av vann!

2. Generelle sikkerhetsinstrukser

Fare dersom bruksanvisningen ignoreres!

Denne anvisningen inneholder viktig informasjon for sikker bruk av enheten. Det gjøres ekstra oppmerksom på mulige farer. Ignoreres disse, kan dette føre til død eller alvorlige personskader.

• Les bruksanvisningen nøye.
  • Følg sikkerhetsinstruksene.

• Oppbevar bruksanvisningen tilgjengelig.

• Bruk av elektrisk strøm kan føre til farlige situasjoner. Berøring av strømførende deler kan føre til elektrisk sjokk, forbrenninger eller død.

• Arbeid på nettspenningen skal kun utføres av kvalifisert fagpersonale.
• Følg nasjonale installasjonsforskrifter og tilkoblingskrav (f.eks. D: VDE 0100, A: ÖVE - ÖNORM E8001 - 1, CH: SEV 1000).
• Bruk kun originale reservedeler.
• Reparasjoner skal kun utføres av fagbedrifter.

3. Beskrivelse av enheten

Forskriftsmessig bruk L 30 S

• LED - lampe med infrarød bevegelsessensor.
  – Montering på utendørs vegg.
• Ikke egnet for tilkobling til dimmer.

Funksjon

• Den infrarøde sensoren registrerer varmestrålingen fra f.eks. mennesker eller dyr som beveger seg. Varmestrålingen omsettes elektronisk og kobler automatisk inn LED - lampen.
  – Den sikreste bevegelsesregistreringen oppnås när enheten monteres til siden for gangretningen.
  – Rekkevidden av bevegelsesregistreringen er innskrenket när man går rett mot enheten.
  – Hindre (f.eks. trær, murer eller glassflater) kan redusere eller forhindre bevegelsesregistreringen.
• Det skilles ikke mellom plutselige temperatursvingninger grunnet værpåvirkning og varmekilder.

Forskriftsmessig bruk L 30

• LED - lampe.
  – Montering på utendørs vegg.
  – Ikke egnet for tilkobling til dimmer.

Leveringsomfang L 30 S

3.1

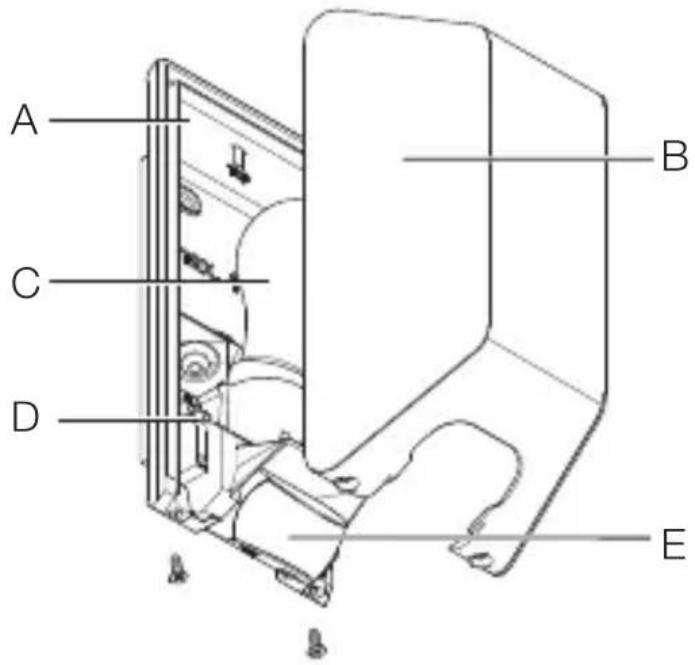

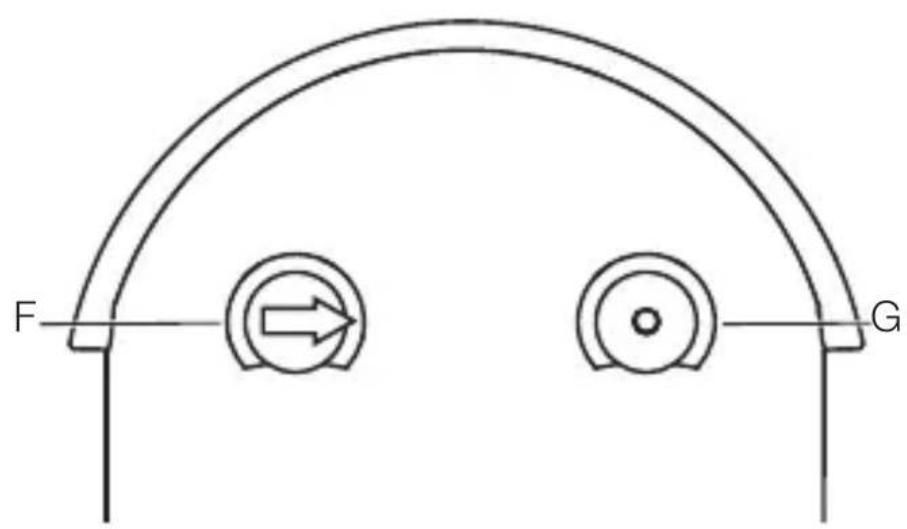

Oversikt over enhet L 30 S

3.5

NO

A LED-lampe
B Lampedeksel
C Lyselement
D Koblingsklemme
E Sensorenhet

3.6

F Tidsinnstilling
G Skumringsinnstilling

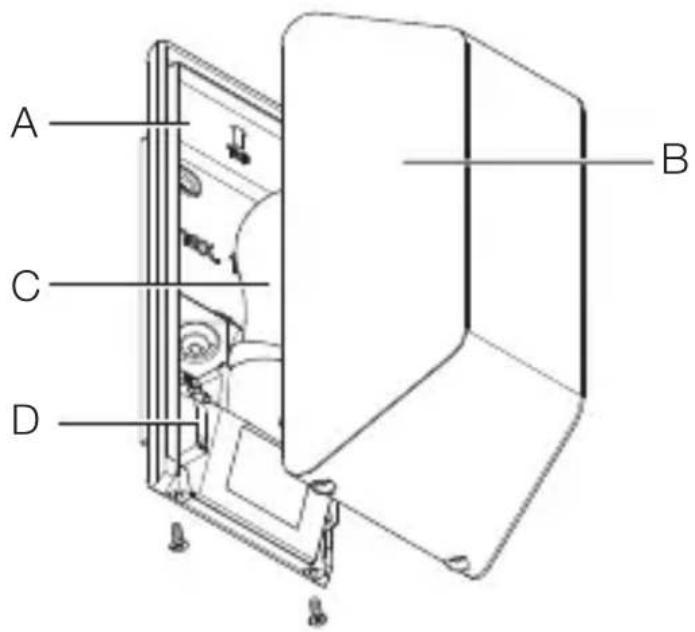

Oversikt over enhet L 30

3.7

A LED-lampe
B Lampedeksel
C Lyselement
D Koblingsklemme

4. Elektrisk tilkobling

Koblingsskjema

4.1

L = fase (som regel svart, brun eller grå)

N = nulleder (som regel blå)

Enheten kan også kobles elektrisk til etter en ledningsbryter, dersom det er sikret at ledningsbryteren er permanent på.

Merk:

Elektrisk strøm kan utgjøre fare!

Berøring av strømførende deler kan føre til elektrisk sjokk, forbrenninger eller død.

• Slå av strømmen og stans strømtilførselen.
• Bruk en spenningstester til å kontrollere at ledningen er strømfri.
• Påse at strømtilførselen forblir stanset.

Fare for materielle skader!

Forveksles tilkoblingsledningene, kan dette føre til kortslutning.

- Hold minst 50 cm avstand til andre LED - lamper.

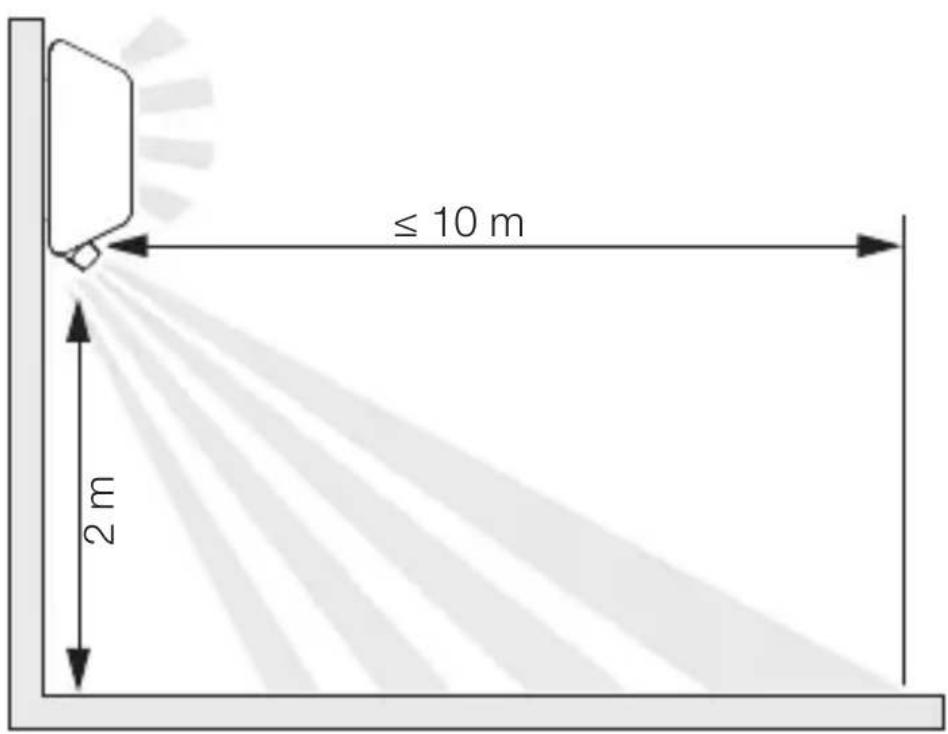

Rekkevidde L 30 S

5.1

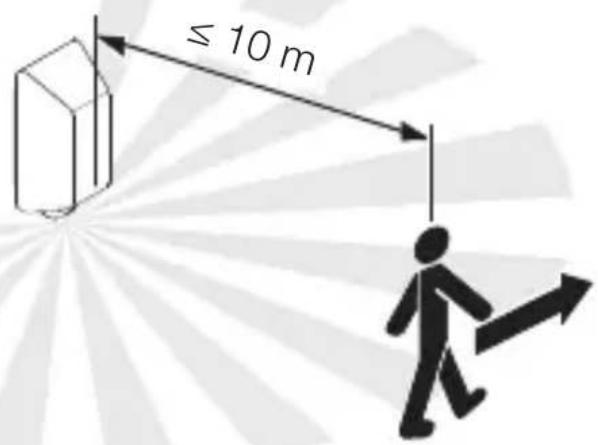

Bevegelsesregistrering til siden for gangretning L 30 S

5.2

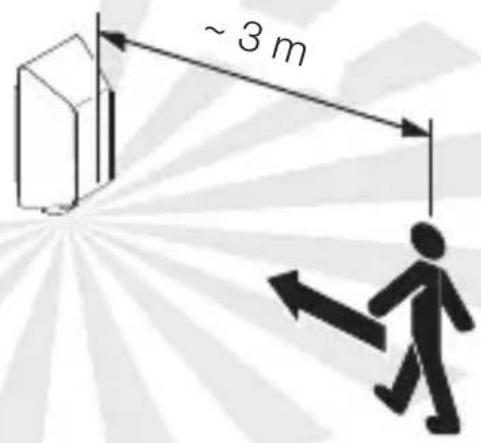

Bevegelsesregistrering i gangretning L 30 S

5.3

Fremgang ved montering:

5.4

• Sjekk at strømtilførselen er stanset.
• Tegn borehull.

NO

5.5

- Bor hull (∅ 6 mm) og sett inn plugger.

5.6

- Koble nettledningen til iht. koblingsskjemaet. →«4. Elektrisk tilkobling»

5.9

NO

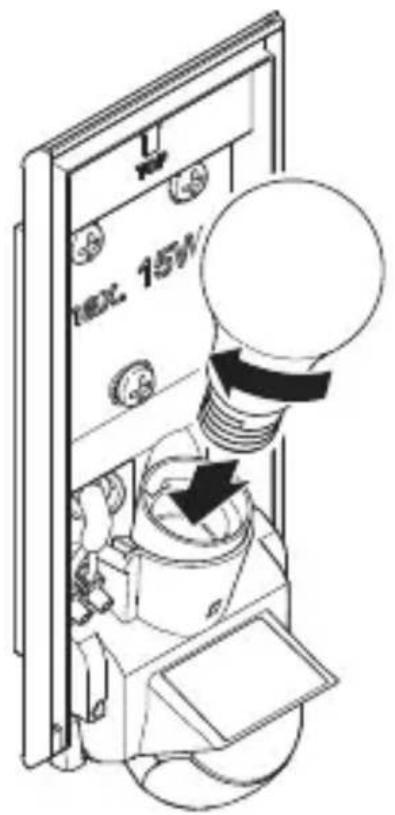

- Sett i lyselementet.

5.10

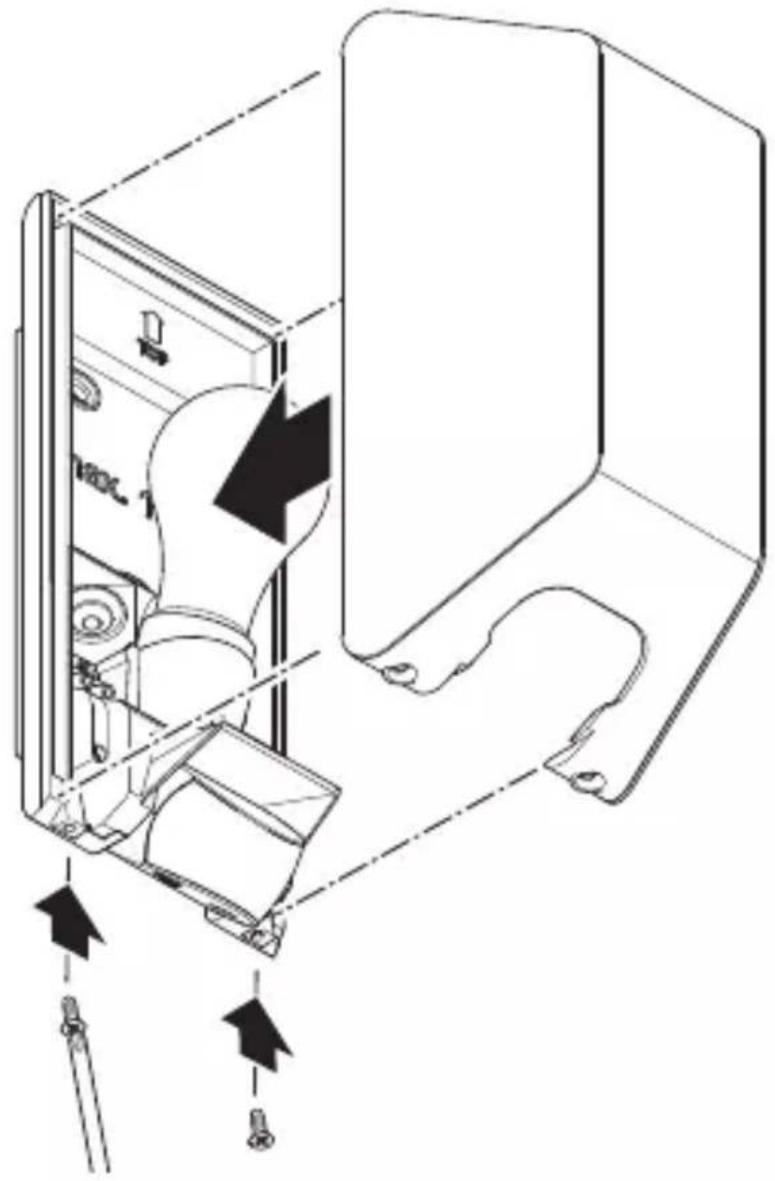

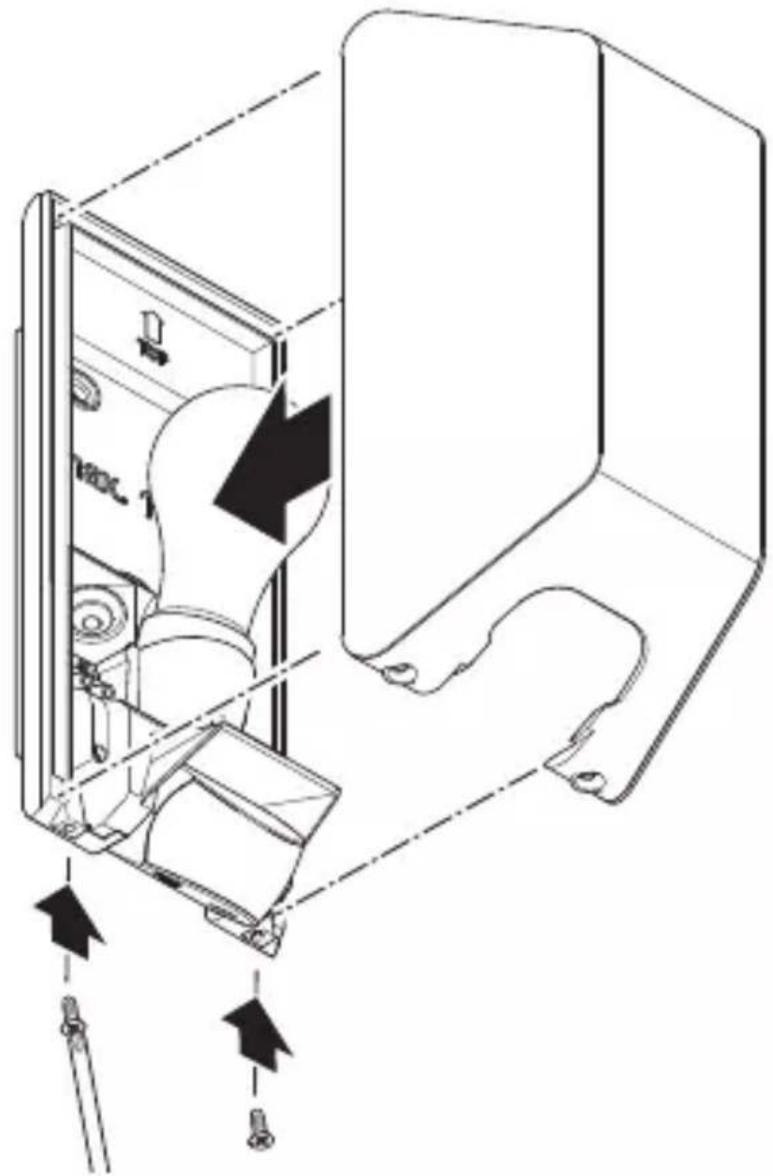

• Sett på lampedekselet.
• Skru inn sikringsskruene.

5.11

• Slå på strømtilførselen.
  • Still inn funksjonene.
  →«6. Funksjon»

6. Funksjon

L 30 S

6.1

- Still inn.

Fabrikkinnstillinger

– Tidsinnstilling: 8 sekunder
- Skumringsinnstilling: dagslysmodus 2.000 lux

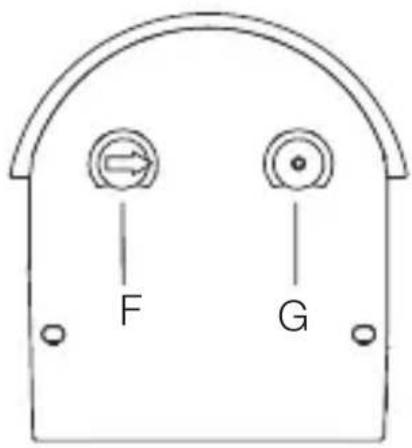

Tidsinnstilling (F)

Utkoblingsforsinkelsen kan stilles trinnløst inn mellom ca. 8 sekunder og maks. 35 minutter. Hver registrerte bevegelse kobler inn lyset på nytt.

Merk: Hver gang LED - lampen kobles ut, kan en ny bevegelse ikke registreres før etter ca. 1 sekund. Deretter kan LED - lampen tenne lys ved bevegelse igjen.

Skumringsinnstilling (G)

∅nsket reaksjonsnivå (skumring) kan stilles trinnløst inn fra ca. 2–2.000 lux.

-♂= dagslysmodus (uavhengig av lysstyrke)

-©= skumringsmodus (ca. 2 lux)

Ved innstilling av dekningsområdet og for funksjonstesten i dagslys må stillskruen stå på

For å utelukke feilkoblinger eller for målrettet overvåking av fareområder kan dekningsområdet innskrenkes med dekkfolie. Dekkfolien klistres på sensorenheten.

6.2

Ved innstilling av dekningsområdet og for funksjonstest anbefales det å stille inn kortest mulig tid.

Sensorenhet L 30 S

6.4

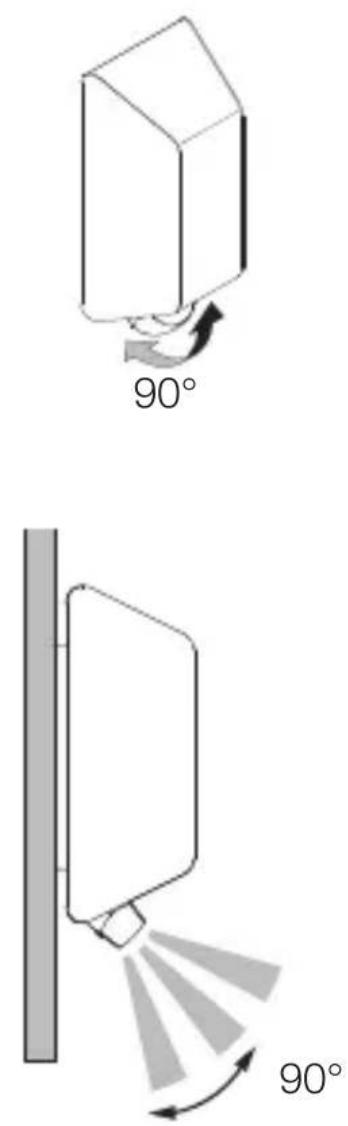

Sensorenheten kan vippes 90° vertikalt.

7. Rengjøring og stell

Enheten er vedlikeholdsfri.

Elektrisk strøm kan utgjøre fare!

Kommer strømførende deler i kontakt med vann, kan dette føre til elektrisk sjokk, forbrenninger eller død.

- Enheten skal kun rengjøres når den er tørr.

Fare for materielle skader!

Bruk av feil rengjøringsmiddel kan skade enheten.

- Rengjør enheten med en lett fuktig klut uten rengjøringsmiddel.

8. Avfallsbehandling

Elektriske apparater, batterier, tilbehør og emballasje skal resirkuleres på en miljøvennlig måte.

Ikke kast elektriske apparater og batterier i husholdningsavfallet.

Gjelder kun EU - land:

I henhold til gjeldende europeisk direktiv om elektrisk og elektronisk avfall, og i samsvar med nasjonal lovgivning, skal elektriske apparater og batterier som ikke lenger kan benyttes, kildesorteres og gjenvinnes på en miljøvennlig måte.

9. Produsentgaranti

Produsentgaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland

Dette STEINEL-produktet er fremstilt med største nøyaktighet. Det er prøvet mht. funksjon og sikkerhet i henhold til gjeldende forskrifter, og deretter underkastet en stikkprøvekontroll. Steinel gir full garanti for feilfri kvalitet og funksjon. Garantitiden utgjør 36 måneder, regnet fra dagen apparatet ble solgt til forbrukeren. Vi utbedrer mangler som kan føres tilbake til fabrikasjonsfeil eller feil ved materialene. Garantien ytes ved reparasjon eller ved at deler med feil byttes ut. Garantien bortfaller ved skader på slitasjedeler, eller ved skader eller mangler som er oppstått som følge av ukyndig bruk eller vedlikehold. Følgeskader ved bruk (skader på andre gjenstander) dekkes ikke av garantien. Garantien ytes bare hvis hele apparatet pakkes godt inn og sendes til importøren. Legg ved en kort beskrivelse av feilen samt kvittering eller regning (kjøpsdato og forhandlers stempel).

Service:

Etter garantitidens utløp, eller ved mangler som ikke dekkes av garantien, kan vårt verksted foreta reparasjoner. Pakk produktet godt inn og send det til importøren.

10. Tekniske spesifikasjoner

• Mål (h × b× d): 261 × 122 × 108 mm
• Spenning: 220–240 V, 50/60 Hz
• Effekt: maks. 15 / E27
  – Monteringshøyde: optimale monteringshøyde: 2 m
  – Dekningsvinkel: L 30 S: 180°
  – Sensorens rekkevidde: L 30 S: maks. 10 m
• Skumringsinnstilling: L 30 S: 2 - 2.000 lux
  – Tidsinnstilling: L 30 S: 8 s – 35 min
• Kapslingsgrad: IP 44
• Omgivelsestemperatur: - 20 °C til +40 °C
  – Kapslingsklasse: //
• Slagfasthet: IK 07

Enheten har ikke spenning.

– Sikringen ikke innkoblet eller defekt.
- Koble inn sikringen.
- Skift ut defekt sikring.
- Brudd på ledningen.
- Kontroller ledningen med spenningstester.
- Kortslutning i nettledningen.
- Kontroller koblingene.
– En eventuell ledningsbryter er slått av
- Slå på nettbryteren.

Enheten kobles ikke inn.

– Ikke korrekt valgt skumringsinnstilling.
- Still inn skumringsinnstillingen på nytt.
– Ledningsbryter er AV.
• Still inn ledningsbryteren.
– Sikringen ikke innkoblet eller defekt.
- Koble inn sikringen.
- Skift ut defekt sikring.

– Raske bevegelser undertrykkes for feilminimering, eller det er stilt inn et for lite eller ikke korrekt deknings-område.

- Kontroller og juster dekningsområdet.

- Det var bevegelser i området som observatøren ikke så (bevegelser bak vegg, et lite objekt beveget seg i umiddelbar nærhet av lampen etc.).

• Kontroller området.
• Innskrenk eller forandre dekningsområdet ved behov.
