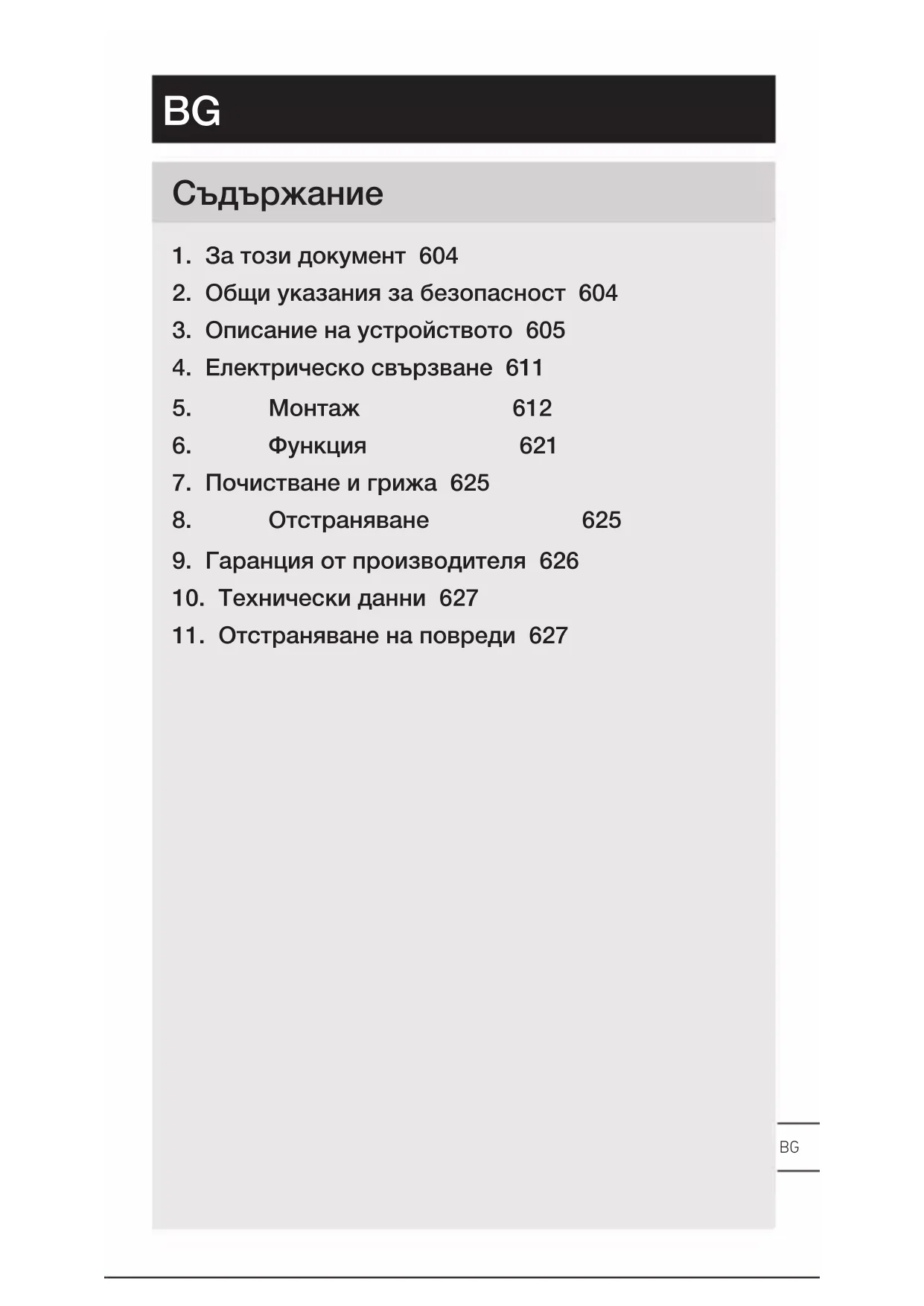

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ L 30 S STEINEL

1. За този документ 604
2. Общи указания за безопасност 604
3. Описание на устройството 605
4. Електрическо свързване 611
5. Монтаж 612
6. Функция 621
7. Почистване и грижа 625
8. Отстраняване 625
9. Гаранция от производителя 626
10. Технически данни 627
11. Отстраняване на повреди 627

1. За този документ

– Всички права запазени. Препечатване, дори откъслечно, само с наше разрешение.

- Запазваме си правото за промени, които служат на техническото развитие.

2. Общи указания за безопасност

Опасност при неспазване на упътването за употреба!

Това упътване съдържа важна информация за безопасното боравене с уреда. Особено внимание се посочва към възможните опасности. Неспазването може да доведе до смърт или тежки наранявания.

• Упътването да се чете внимателно.
• Указанията за безопасност да се спазват.
• Да се съхранява на достъпно място.

- Работата с електрически ток може да доведе до опасни ситуации. Допирът до части, провеждащи ток, може да доведе до електрически шок, изгаряния или смърт.

– Работата по мрежовото напрежение е допустима само от квалифициран персонал.
- Да се спазват съответните държавни предписания за свързване и монтаж (напр. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
– Използвайте само оригинални резервни части!
– Ремонти са допустими само от специализирани фирми.

3. Описание на устройството

Употреба по предназначение L 30 S

– LED-лампа с инфрачервен сензор.
– Монтаж на стена на открито.
– Неподходящ за свързване с димер.

• Инфрачервеният сензор прихваща топлинното излъчване на движещи се тела (напр. хора, животни). Топлинното излъчване се преобразува електронно и автоматично включва LED - лампата.
  – Най-сигурното засичане се постига при монтаж на уреда странично спрямо посоката на движение.
• Обхватът на засичане е ограничен, когато движението е директно срещу сензора.
• Поради препятствия (напр. дървета, стени или прозорци) засичането може да бъде ограничено или невъзможно.
• Внезапни промени в температурата, поради климатично влияние, не се отличават от източници на топлина.

Употреба по предназначение L 30

- LED - лампа.

– Монтаж на стена на открито.
– Неподходящ за свързване с димер.

Съдържание на комплекта L 30 S

3.1

- 1 данни за безопасност

- 1 бърз старт

Осветителното тяло не се съдържа в комплекта.

Съдържание на комплекта L 30

3.2

• 1 покриващо фолио
• 1 данни за безопасност
  -1 бърз старт

Осветителното тяло не се съдържа в комплекта.

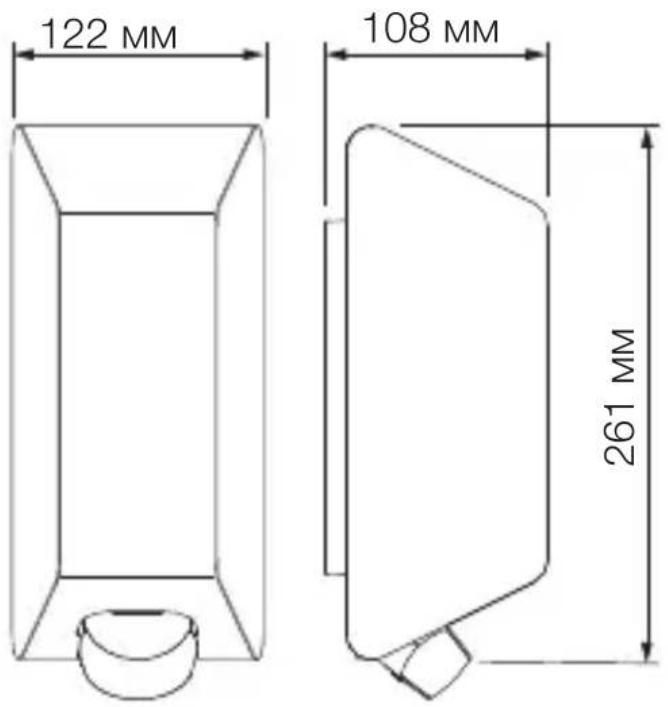

Размери L 30 S

3.3

122 MM 108 MM 261 MM

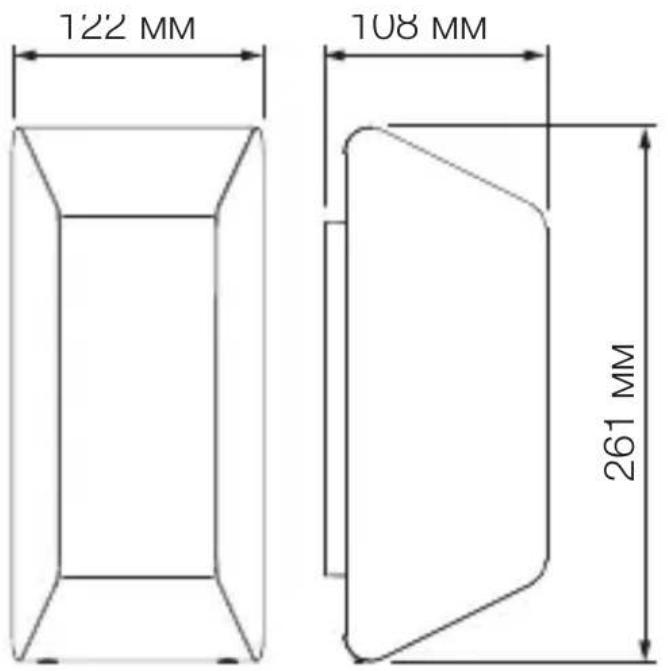

Размери L 30

3.4

122 MM 108 MM 261 MM

A LED - лампа
В Капак на осветителното тяло
С Осветителен елемент
D Клема за свързване
E Сензор

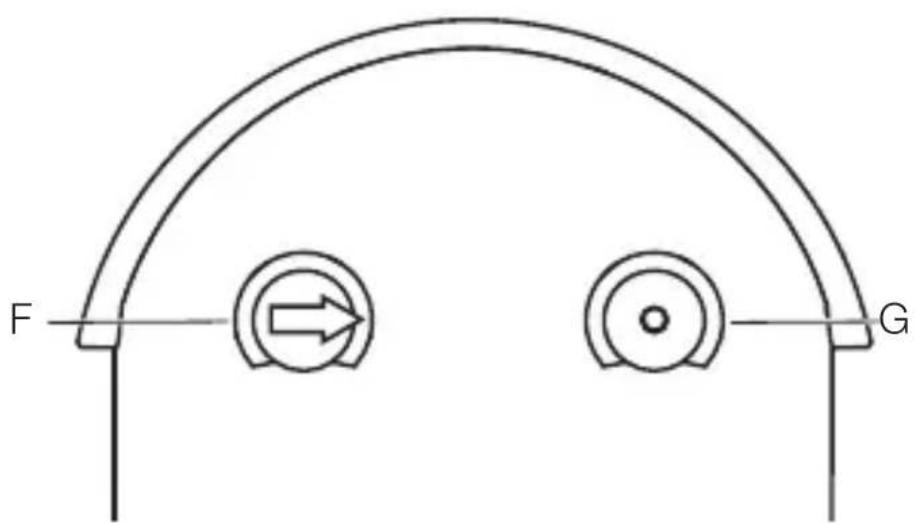

3.6

F G

F Настройка на времето
G Настройка на светлочувствителността

I Капак на осветителното тяло

J Осветителен елемент

К Клема за свързване

4. Електрическо свързване

Схема на свързване

4.1

I O

L N L N

Кабелът съдържа 2 проводника:

L = фаза (обикновено черен, кафяв или сив)

N = нула (обикновено син)

Уредът също може да бъде електрически свързан след прекъсвач, ако се гарантира, че прекъсвачът ще е включен постоянно.

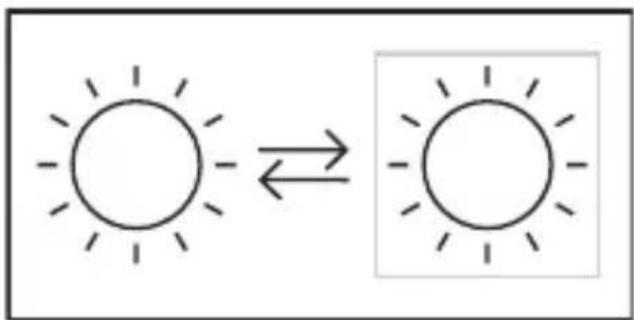

Сведение:

Осветителното тяло на тази лампа е заменяемо.

Опасност от електрически ток!

Допирът до части, провеждащи ток, може да доведе до електрически шок, изгаряния или смърт.

• Токът да се изключи и напрежението да се прекъсне.
• Да се провери с уред за измерване на напрежението.
• Да се осигури прекъсването на напрежението.

Опасност от щети!

Размяна на полюсите може да доведе до късо съединение.

• Проводниците да се идентифицират.
• Проводниците да се свържат правилно.

• Всички части да се проверят за щети. При повреди уредът да не се пуска в експлоатация.
• Да се избере подходящо място за монтаж.

– Съобразявайки се с обхвата.

– Съобразявайки се със засичането на движение.

- Стабилно.

– В обхвата няма препятствия.

– Не в зони с опасност от експлозии.

– Не върху леснозапалими повърхности.

– Да не се гледа в светлината отблизо (< 30 см).

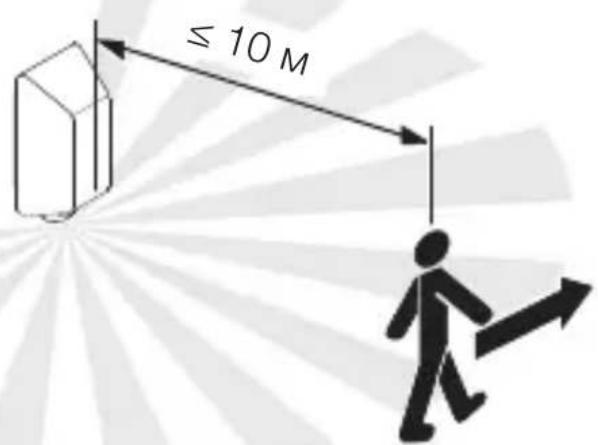

Засичане странично спрямо посоката на движение L 30 S

5.2

≤ 10 M

BG

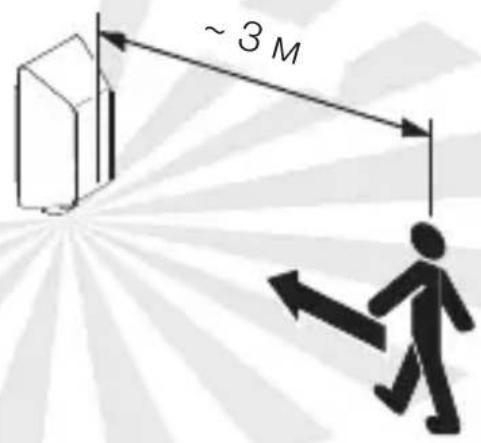

Засичане по посоката на движение L 30 S

5.3

~ 3 M

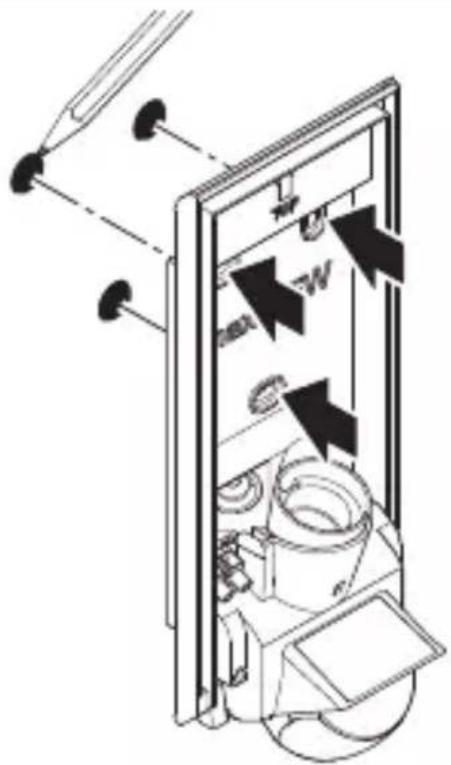

Последователност за монтаж

5.4

I O

• Да се провери дали напрежението е прекъснато.
• Да се маркират местата за пробиване.

5.5

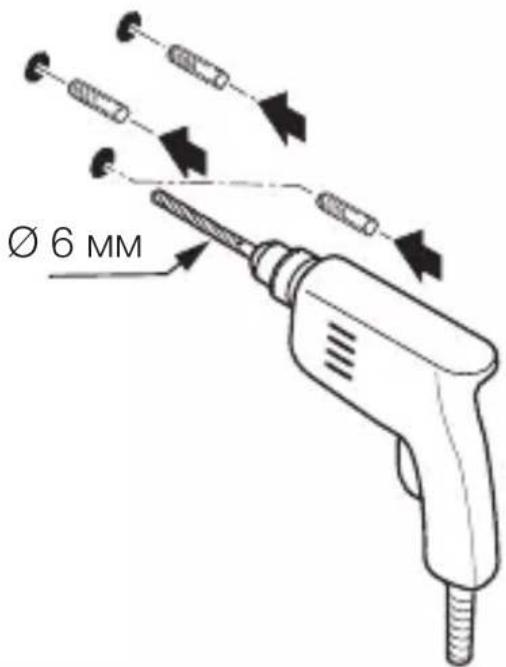

Ø 6 MM

- Да се пробият дупките (∅ 6 мм) и да се поставят дюбелите.

5.6

• Да се пробият уплътненията за кабелите.
• Стойката за стена да се затегне без подложките.

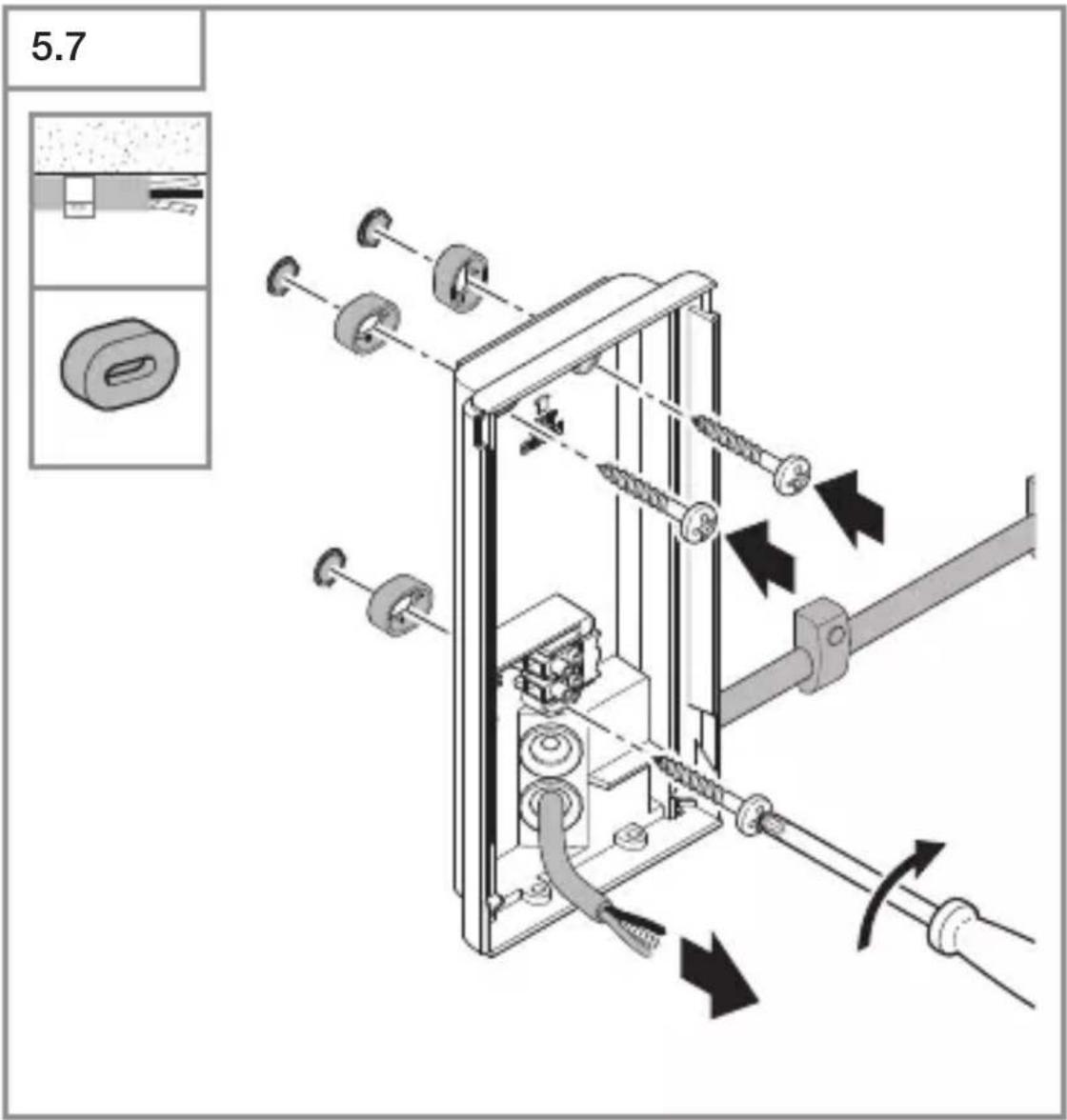

5.7

• Да се пробият уплътненията за кабелите.
• Стойката за стена да се затегне с подложките.

5.8

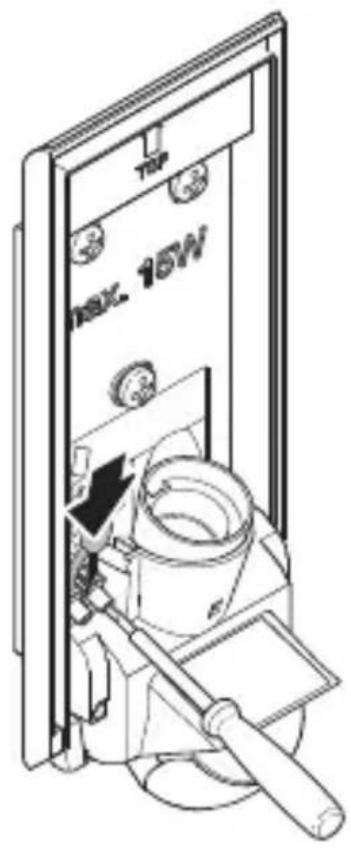

TV MAX. 15W

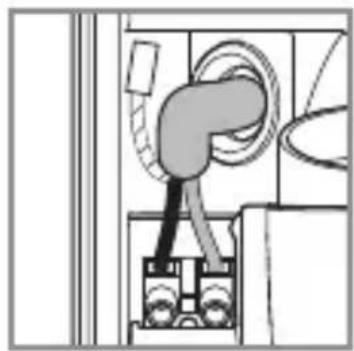

• Мрежовият кабел да се свърже според схемата.
  →„4. Електрическо свързване“

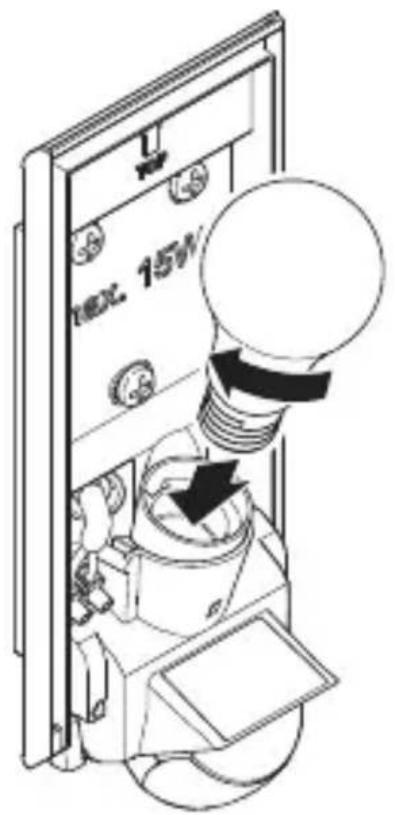

5.9

• Да се постави осветителното тяло.

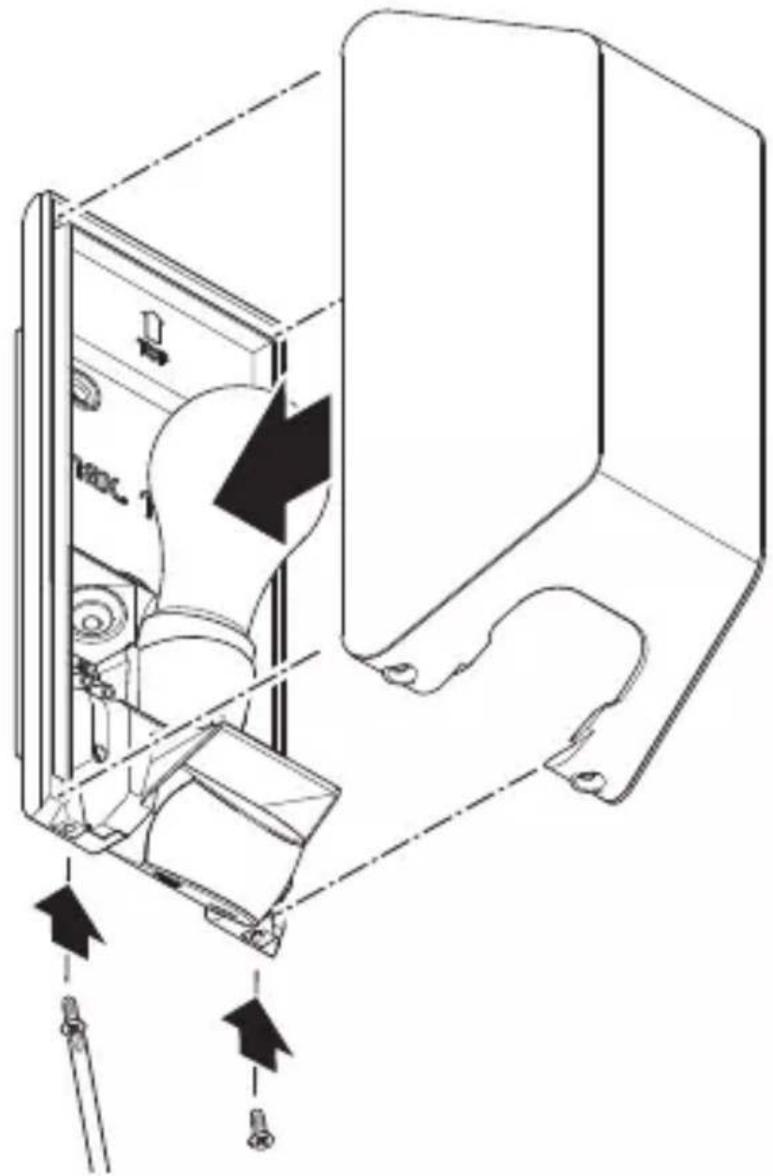

5.10

• Да се постави капака.
  • Да се завинтят осигурителните винтове.

5.11

I O

• Електрозахранването да се включи.
  • Функциите да се настроят.

→„6. Функция“

6. Функция

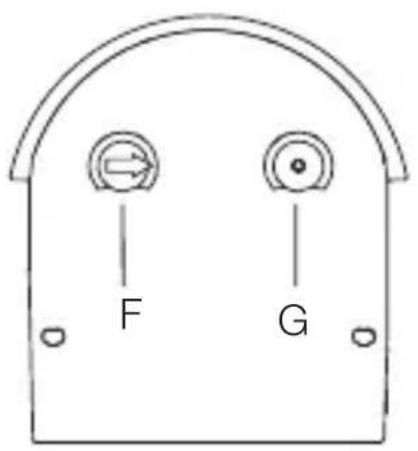

L 30 S

6.1

F G

- Да се направят настройки.

Заводски настройки

– Настройка на времето: 8 секунди
- Настройка на светлочувствителността: дневна светлина 2.000 лукса

Настройка на времето (F)

Забавянето на изключването може да се регулира безстепенно от около 8 секунди до макс. 35 минути. Всяко засечено движение включва светлината отново.

Сведение: След всяко изключване на LED - лампата засичането на ново движение е невъзможно за около 1 секунда. След това LED - лампата отново може да включи светлина при движение.

Настройка на светлочувствителността (G)

Осветеността на задействане (мрак) може да се регулира безстепенно от около 2–2.000 лукса.

• ⚙ = дневен режим (независимо от осветеността)
• Ⓐ = режим при настъпваща тъмнина (около 2 лукса)

При настройка на обхвата и при проверка на функциите на дневна светлина регулаторът трябва да е на

Настройка на зоната на засичане L 30 S

За да се елиминират погрешни включвания или за целево наблюдение на опасни зони, обхватът може да бъде ограничен с покриващо фолио. Покриващото фолио се залепва върху сензора.

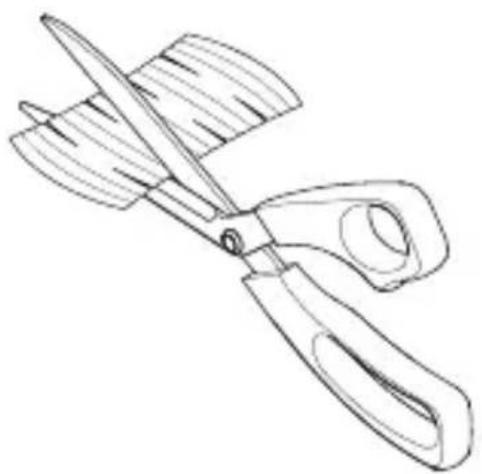

6.2

- Сегментите от покриващото фолио да се изрежат.

6.3

- За ограничение на хоризонталния обхват да се залепят сегментите от покриващото фолио.

При настройка на обхвата и за проверка на функциите се препоръчва да бъде избран най-краткия интервал.

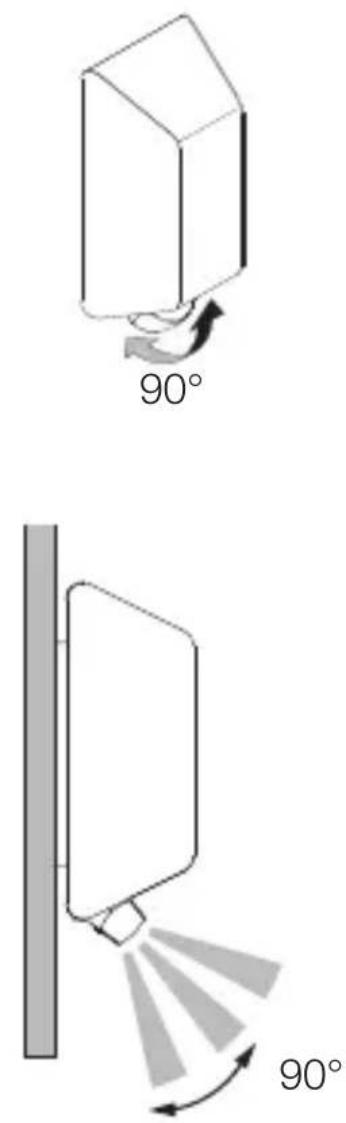

Сензор L 30 S

6.4

Накланяне на сензора вертикално с 90°.

7. Почистване и грижа

Уредът не се нуждае от поддръжка.

Опасност от електрически ток!

Контактът на вода с части, провеждащи ток, може да доведе до електрически шок, изгаряния или смърт.

- Уредът да се почиства само сух.

Опасност от щети!

При използване на погрешен почистващ препарат уредът може да бъде повреден.

- Уредът да се почиства с леко влажна кърпа, без почистващ препарат.

8. Отстраняване

Електроуреди, батерии, принадлежности и опаковки трябва да бъдат рециклирани, с цел опазване на околната среда.

Не изхвърляйте електроуреди и батерии с общите домашни отпадъци!

Само за страни от ЕС:

Според действащата Директива на ЕС за стари електронни и електроуреди и транспонирането й в национално право, електроуреди, които повече не могат да бъдат употребявани, и батерии, трябва да бъдат разделно събирани и рециклирани, с цел опазване на околната среда.

Този продукт на STEINEL е произведен с най-голямо старание, проверен е за функционалност и безопасност, според действащите разпоредби, след което е подложен на качествен контрол, на принципа на случайния избор. STEINEL гарантира перфектна изработка и функции. Гаранцията е с продължителност 36 месеца и започва от деня на покупката. Ние отстраняваме дефекти, причинени от грешки в производството или качеството на материала, ремонтирайки или заменяйки дефектните части, по наш избор. Гаранцията не важи за щети по износващи се части, както и за щети и дефекти, получени в резултат на неправилна употреба или поддръжка. Последващи щети на чужди предмети са изключени от гаранцията. Гаранцията е валидна само, ако неразглобеният уред бъде изпратен на съответния сервис, добре опакован и придружен от кратко описание на дефекта, касова бележка или фактура (дата на покупка и печат на търговец).

Ремонтен сервис:

След изтичане на гаранцията или при дефекти, непокрити от гаранцията, се обръщайте към нашите заводски сервизи. Моля изпратете добре опакования продукт до най-близкия сервис.

10. Технически данни

• Размери (В × Ш× Д): 261 × 122 × 108 мм
• Напрежение: 220–240 V, 50/60 Hz
• Мощност: макс. 15 W / E27
  – Височина на монтаж: оптимална височина на монтаж: 2 м
  – Ђгъл на отчитане: L 30 S:180°
  – Обхват на сензора: L 30 S: макс. 10 м
• Настройка на светлочувствителността: L 30 S: 2 – 2.000 лукса
  – Настройка на времето: L 30 S: 8 с – 35 мин
• Вид защита: IP 44
  – Околна температура: -20 до +40°C
  – Клас защита: //
  – Удароустойчивост: IK 07

11. Отстраняване на повреди

Уредът е без напрежение.

– Дефектен или изключен предпазител.

• Предпазителят да се включи.
  • Дефектният предпазител да се замени.

– Прекъснат кабел.

- Проводниците да се проверят с уред за напрежение.

– Късо съединение в мрежовия кабел.

- Да се проверят връзките.

– Евентуален прекъсвач да се изключи.

- Прекъсвачът да се включи.

Уредът не се включва.

- Настройката на светлочувствителността е погрешно направена.

- Настройката на светлочувствителността да се направи наново.

– Прекъсвач ИЗКЛ.

- Прекъсвачът да се настрои.

– Дефектен или изключен предпазител.

• Предпазителят да се включи.
• Дефектният предпазител да се замени.

- Бързи движения не се отчитат, за да се намалят прекъсванията, или е избран твърде малък или грешен обхват.

- Обхватът да се провери и настрои.

Уредът не се изключва.

– Продължаващо движение в обхвата.

• Обхватът да се провери.
• При необходимост обхватът да се ограничи или измени.

Уредът се включва произволно.

– Уредът не е монтиран стабилно.

- Уредът да се монтира стабилно.

- Движението е останало скрито за наблюдателя (движение зад стена, движение на малък обект в непосредствена близост до лампата и т.н.).

• Да се провери обхвата.
• При необходимост обхватът да се ограничи или измени.
