Typ produktu	Venkovní LED nástěnné svítidlo s infračerveným detektorem pohybu
Značka	Steinel
Model	L 30 S
Kategorie	Venkovní osvětlení
Rozměry (V × Š × H)	261 × 122 × 108 mm
Hmotnost	Přibližně 0,5 kg (odhad)
Napájení	220–240 V, 50/60 Hz
Maximální výkon	15 W
Patice	E27
Detekční úhel	180°
Maximální detekční dosah	10 m
Optimální montážní výška	2 m
Nastavitelné časování	Od 8 sekund do 35 minut
Práh spuštění (jas)	Od 2 do 2 000 luxů
Stupeň krytí	IP44
Odolnost proti nárazu	IK07
Okolní teplota	-20 °C až +40 °C
Záruka výrobce	3 roky
Hlavní funkce	Infračervená detekce pohybu, nastavení časování a prahu jasu, natočení detektoru o 90°
Čištění a údržba	Čistit nasucho mírně navlhčeným hadříkem, bez detergentů
Bezpečnost	Instalace kvalifikovaným elektrikářem, před zásahem vypněte napájení, nedívejte se přímo na zdroj na vzdálenost menší než 30 cm
Náhradní díly a opravitelnost	Vyměnitelný světelný zdroj (E27), ostatní opravy svěřte odborníkovi

Často kladené otázky - L 30 S STEINEL

Proč se moje zařízení nerozsvítí?

Zkontrolujte, zda je pojistka zapnutá a není vadná, zda je síťový vypínač v poloze ZAPNUTO a zda je práh spuštění (jas) správně nastaven. Pokud problém přetrvává, zkontrolujte kabeláž pomocí zkoušečky napětí.

Zařízení se nevypíná, co dělat?

Může to být způsobeno nepřetržitým pohybem v detekční zóně. Zkontrolujte a zmenšete detekční zónu pomocí dodaných krytek nebo upravte časování.

Svítidlo se zapíná nečekaně, proč?

Zkontrolujte, zda je svítidlo pevně upevněno a nepohybuje se. Nezřetelné pohyby (zvířata, větve atd.) mohou zařízení spustit. Zmenšete detekční zónu pomocí krytek.

Detekční dosah je nedostatečný, jak jej zlepšit?

Ujistěte se, že je zařízení namontováno ve výšce 2 m, kolmo ke směru chůze. Odstraňte překážky (stromy, zdi) v detekční zóně. Maximální dosah je 10 m.

Jak nastavit časování?

Použijte tlačítko F (Časování) na zařízení. Nastavujte postupně od 8 sekund do 35 minut. Každý detekovaný pohyb resetuje časování.

Jak nastavit práh spuštění (jas)?

Použijte tlačítko G (Nastavení prahu spuštění). Otáčejte jím od 2 luxů (noc) do 2000 luxů (den). Pro testování za denního světla jej nastavte na symbol slunce.

Mohu svítidlo čistit vodou?

Ne, čistěte pouze nasucho mírně navlhčeným hadříkem bez detergentů. Voda na částech pod napětím představuje riziko úrazu elektrickým proudem.

Jaká je záruka na toto zařízení?

Záruka výrobce Steinel je 3 roky od data nákupu. Vztahuje se na vady materiálu a zpracování, s výjimkou vyměnitelných zdrojů a poškození způsobeného nesprávným použitím.

Mohu toto zařízení připojit k stmívači?

Ne, zařízení není vhodné pro připojení k stmívači. Musí být připojeno přímo k síti přes vypínač.

Jak zařízení elektricky nainstalovat?

Instalaci svěřte kvalifikovanému elektrikáři. Vypněte napájení, identifikujte vodiče (fáze L, nulový vodič N) a zapojte je podle schématu. Nepřepojujte kabely.

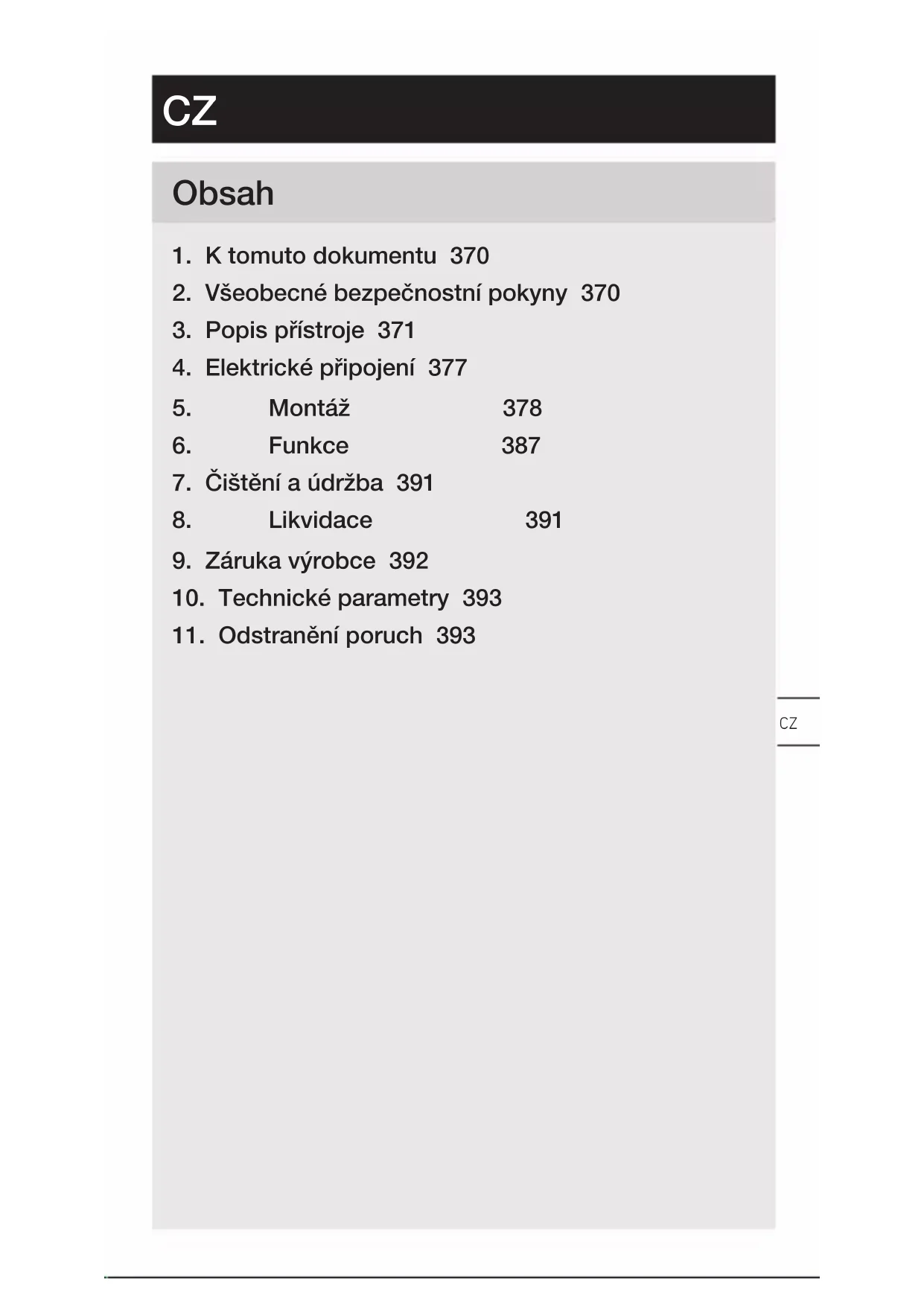

NÁVOD K OBSLUZE L 30 S STEINEL

1. K tomuto dokumentu 370
2. Všeobecné bezpečnostní pokyny 370
3. Popis prístroje 371
4. Elektrické připojení 377
5. Montáž 378
6. Funkce 387
7. Čištění a údržba 391
8. Likvidace 391
9. Záruka výrobce 392
10. Technické parametry 393
11. Odstranění poruch 393

1. K tomuto dokumentu

– Chráněno autorským právem. Dotisk, i částečný, jen s naším souhlasem.
– Změny, které slouží technickému pokroku, vyhrazeny.

Varování před nebezpečím!

Varování před ohrožením elektrickým proudem!

Varování před ohrožením vodou!

2. Všeobecné bezpečnostní pokyny

Nebezpečí vyplývající z nedodržování návodu k použití!

Tento návod obsahuje důležité informace pro bezpečnou manipulaci s přístrojem. Na možná nebezpečí je upozorněno zvlášť. Nedodržování může vést ke smrti nebo těžkým poraněním.

• Pozorně si přečíst návod.
• Rídit se bezpečnostními pokyny.
• Musí být stále přístupné.

– Zacházení s elektrickým proudem může vést k nebezpečným situacím. Při kontaktu s vodivými díly může dojít k úrazu elektrickým proudem, popáleninám nebo smrti.

– Práce na síťovém napětí může provádět pouze kvalifikovaný personál.

– Je třeba dodržovat předpisy pro instalaci elektrických zařízení a podmínky jejich připojení dle ČSN (např. D: VDE 0100, A: ÖVE-ÖNORM E8001 - 1, CH: SEV 1000).

– Používat jen originální náhradní díly.
– Opravy mohou provádět jen specializované provozy.

3. Popis přístroje

Používání v souladu s určením L 30 S

– Svítidlo LED s infračerveným pohybovým senzorem.
– Montáž na stěnu ve venkovním prostoru.
– Není vhodný pro připojení k tlumícímu regulátoru.

Princip funkce

– Infračervený senzor zaznamenává tepelné záření vydávané pohybujícími se těly (např. osob, zvířat). Tepelné záření se pak elektronicky převádí na signál a automaticky zapíná svítidlo LED.
– Nejbezpečnějšího zaznamenávání pohybu se dosáhne montáží přístroje bočně ke směru chůze.
– Dosah zachycení pohybu je omezen, kráčíte-li přímo k přístroji.
– Překážky (např. stromy, zdi nebo skleněné tabule) mohou omezit nebo znemožnit zachycení pohybu.
– Náhlé výkyvy teploty způsobené povětrnostními vlivy nemohou být odlišeny od účinku zdrojů tepla.

Používání v souladu s určením L 30

• Svítidlo LED.
  – Montáž na stěnu ve venkovním prostoru.
  – Není vhodný pro připojení k tlumícímu regulátoru.

Rozsah dodávky L 30 S

3.1

– 1 svítidlo LED s infračerveným pohybovým senzorem
- 3 šrouby
- 3 hmoždinky
- 3 rozpěrky
- 1 krycí fólie
- 1 bezpečnostní list
- 1 rychlý start

Žárovka není obsažena v dodávce.

Rozsah dodávky L 30

3.2

• 1 svítidlo LED
• 3 šrouby
• 3 hmoždinky
• 3 rozpěrky
• 1 krycí fólie
• 1 bezpečnostní list
• 1 rychlý start

Žárovka není obsažena v dodávce.

Rozměry výrobku L 30 S

3.3

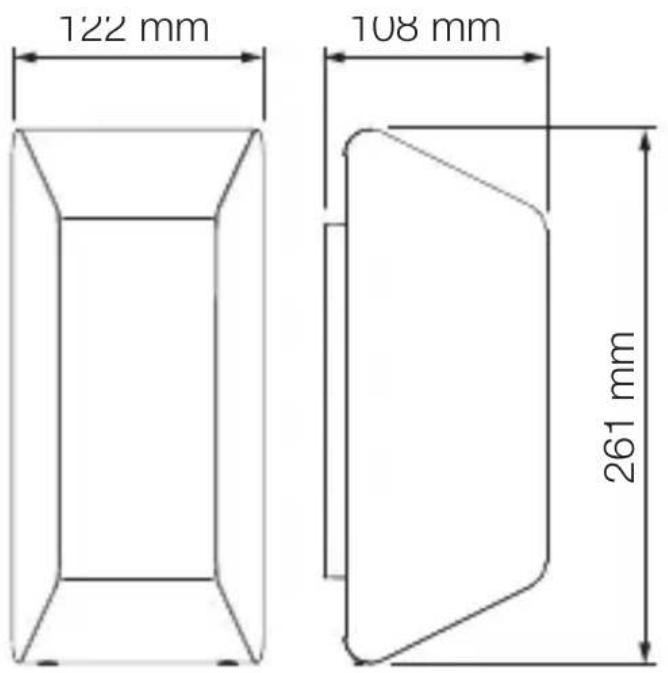

Rozměry výrobku L 30

3.4

Přehled zařízení L 30 S

3.5

A Svítidlo LED
B Kryt svítidla
C Žárovka
D Připojovací svorka
E Senzorová jednotka

CZ

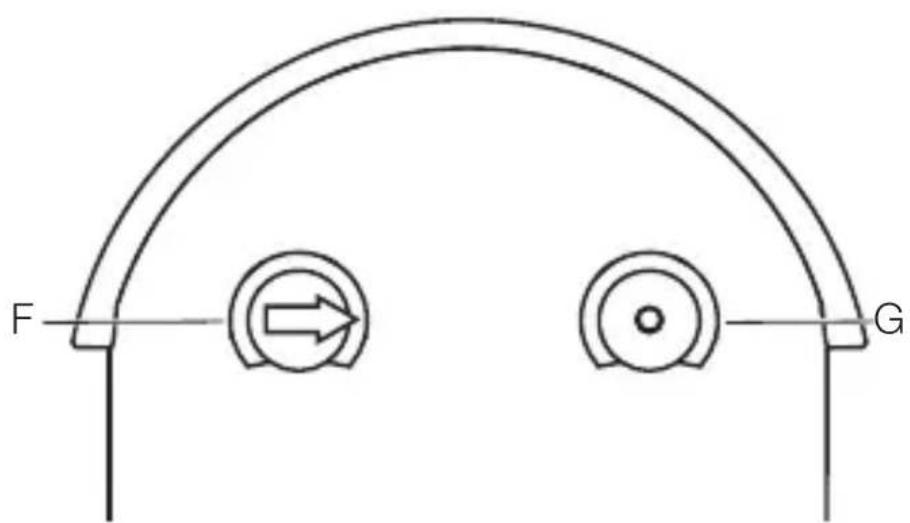

3.6

F Časové nastavení
G Soumrakové nastavení

Přehled zařízení L 30

3.7

A Svítidlo LED
B Kryt svítidla
C Žárovka
D Připojovací svorka

4. Elektrické připojení

Schéma zapojení

4.1

K připojení k elektrické síti použijte dvouvodičový kabel:

L = fázový vodič (většinou černý, hnědý nebo šedý)

N = neutrální vodič (většinou modrý)

Přístroj může být také elektricky připojen po síťovém vypínači, jestliže je zajištěno, že je síťový vypínač stále zapnutý.

Upozornění:

Světelný zdroj tohoto svítidla nelze vyměnit.

Ohrožení elektrickým proudem!

Při kontaktu s vodivými díly může dojít k úrazu elektrickým proudem, popáleninám nebo smrti.

• Vypnout proud a prěrušit přívod napětí.
- Zkoušečkou napětí zkontrolovat, zda je vedení bez napětí.
- Zajistit, aby přívod napětí zůstal přerušený.

Nebezpečí věcných škod!

Záměna připojovacích vedení může vést ke zkratu.

• Identifikovat připojovací vedení.
• Správně spojit připojovací vedení.

Příprava k montáži

• Zkontrolovat poškození u všech konstrukčních dílů.
  Při poškození přístroj nepoužívat.

- Vybrat vhodné místo montáže.

– Při zohlednění dosahu.
– Při zohlednění zachycení pohybu.
- Bez otřesů.
– Oblast záchytu musí být bez překážek.
– Ne do oblastí ohrožených výbuchem.
– Ne na povrchy, které patří mezi snadno vznítitelné.
– Nedívat se do světelného zdroje z krátké vzdálenosti (<30 cm).
– Vzdálenost minimálně 50 cm od ostatních svítidel LED.

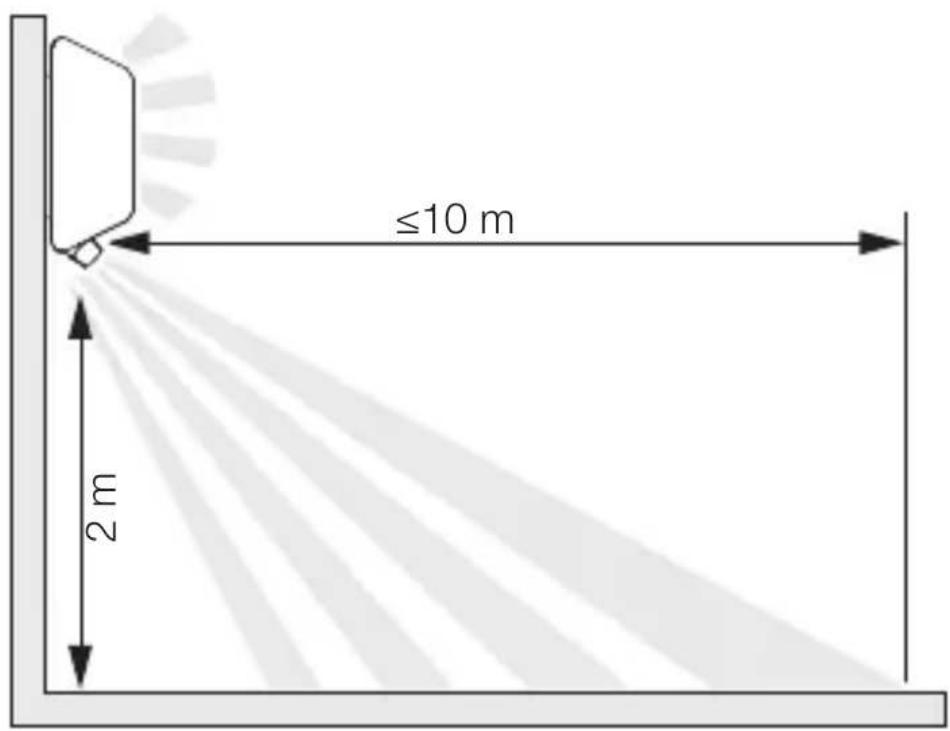

Dosah L 30 S

5.1

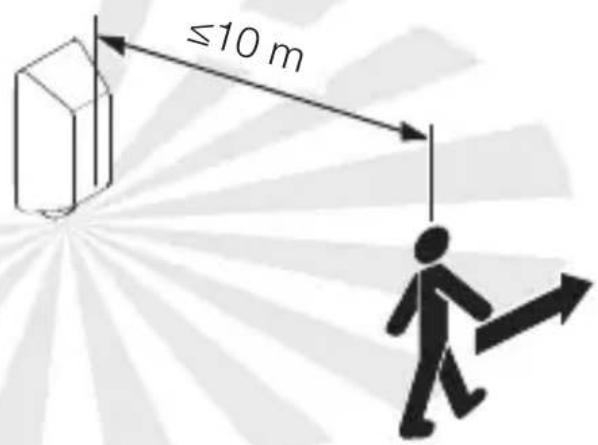

Zaznamenávání pohybu bočně ke směru chůze L 30 S

5.2

Zaznamenávání pohybu ve směru chůze L 30 S

5.3

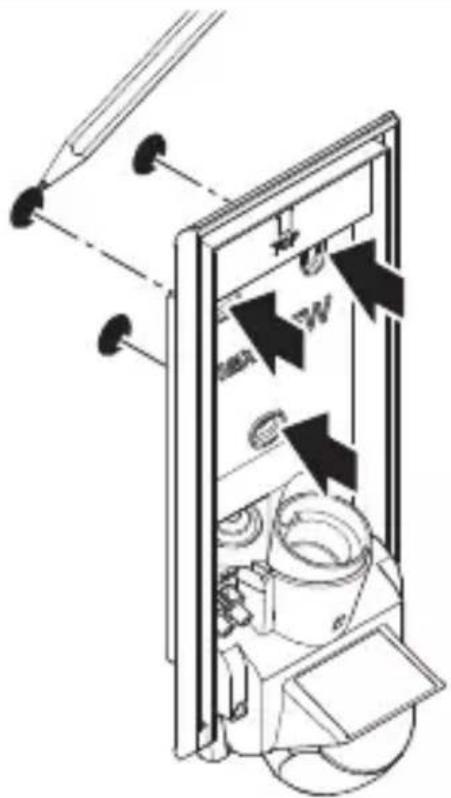

Postup při montáži

5.4

• Zkontrolovat, zda je vypnutý přívod napětí.
  • Vyznačit otvory k vrtání.

CZ

5.5

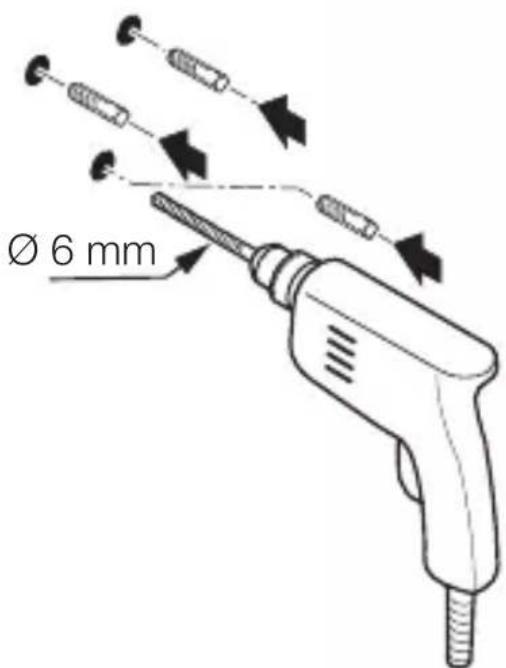

- Vyvrtat otvory (∅ 6 mm) a vložit hmoždinky.

5.6

• Prorazit utěsňovací zátku pro síťové přívodní vedení.
• Nástěnný držák přišroubovat u přívodního vedení pod omítku bez distančního držáku.

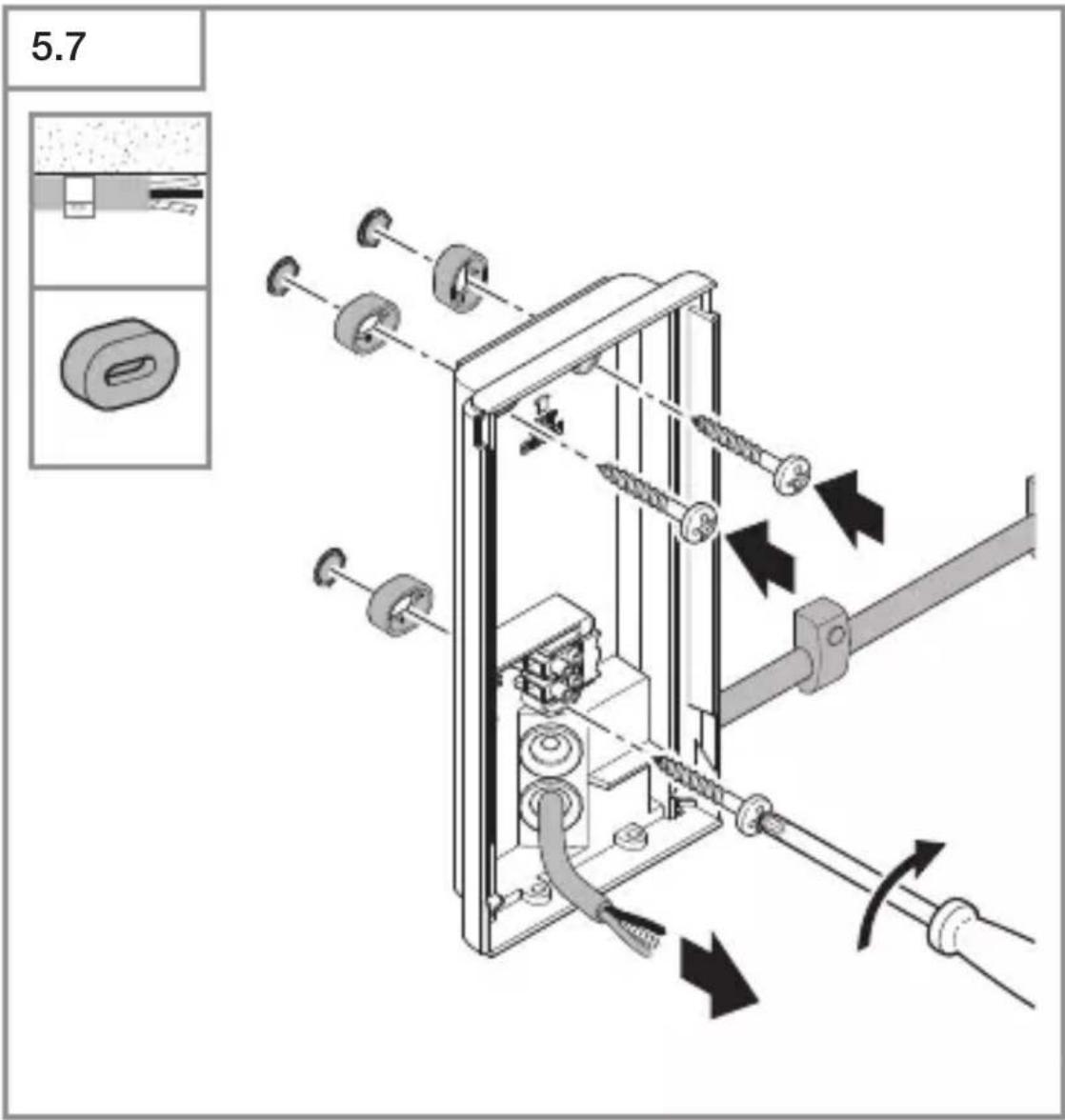

• Prorazit utěsňovací zátku pro síťové přívodní vedení.
• Nástěnný držák přišroubovat u přívodního vedení na omítku s distančními držáky.

5.8

- Přívodní síťové vedení připojit podle schématu zapojení. →„4. Elektrické připojení“

5.9

• Nasadit kryt svítilny.
• Našroubovat pojistné šrouby.

5.11

• Zapnout napájení elektrickým proudem.
• Nastavit funkce.
  →„6. Funkce“

6. Funkce

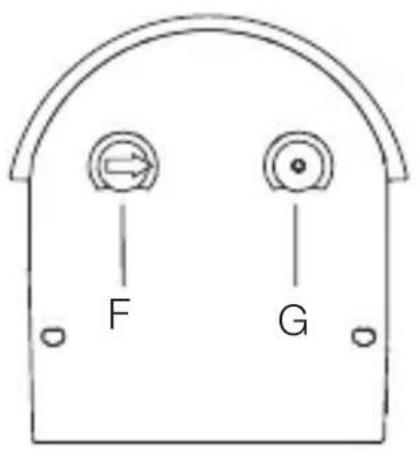

L 30 S

6.1

- Provést nastavení.

Nastavení z výroby

– Časové nastavení: 8 sekund
– Soumrakové nastavení: provoz za denního světla 2.000 lx

Časové nastavení (F)

Zpoždění vypnutí je možno nastavit plynule v rozmezí od asi 8 sekund do max. 35 minut. Každý zaznamenaný pohyb znovu zapne osvětlení.

Upozornění: Po každém vypnutí svítidla LED není možné opětovné zachycování pohybu po dobu asi 1 sekundy. Poté může svítidlo LED při pohybu zase zapnout světlo.

Soumrakové nastavení (G)

Reakční hodnota jasu (stmívání) může být plynule nastavena přibližně na asi 2 až 2.000 lx.

provoz za denního světla (nezávisle na jasu)

provoz za soumraku (asi 2 lx)

Při nastavování oblasti záchytu a provádění funkční zkoušky za denního světla musí být otočný regulátor nastaven na

Nastavení oblasti záchytu L 30 S

K vyloučení chybných zapnutí nebo k cílenému monitorování nebezpečných míst může být omezena oblast záchytu krycí fólií. Krycí fólie se nalepí na senzorovou jednotku.

6.2

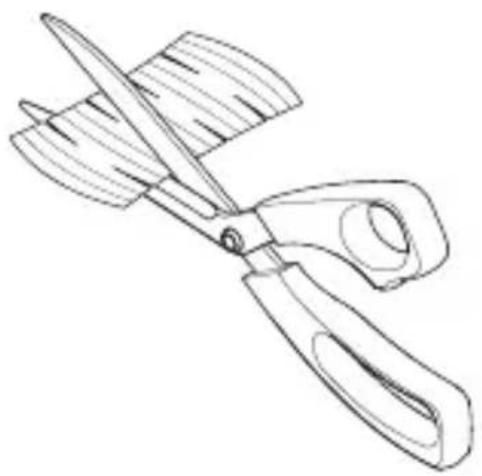

- Segmenty krycí fólie vystřihnout podle potřeby.

6.3

- K vymezení horizontální oblasti záchytu nalepte segmenty krycí fólie.

K seřízení oblasti záchytu a pro funkční test se doporučuje nastavit nejkratší čas.

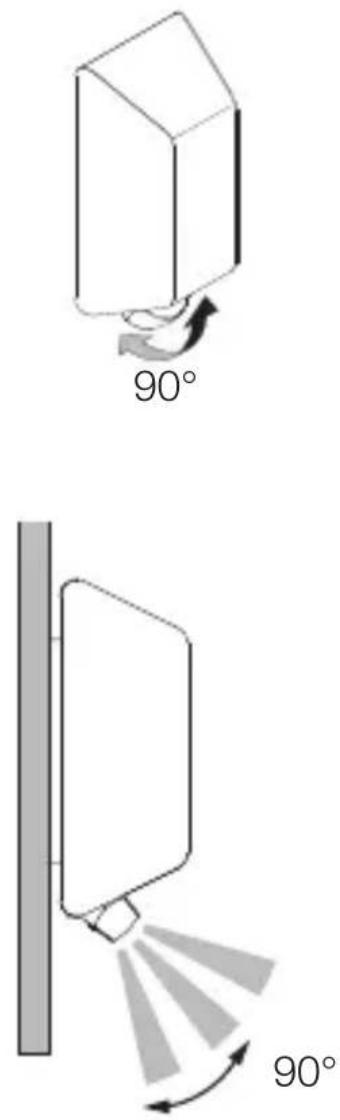

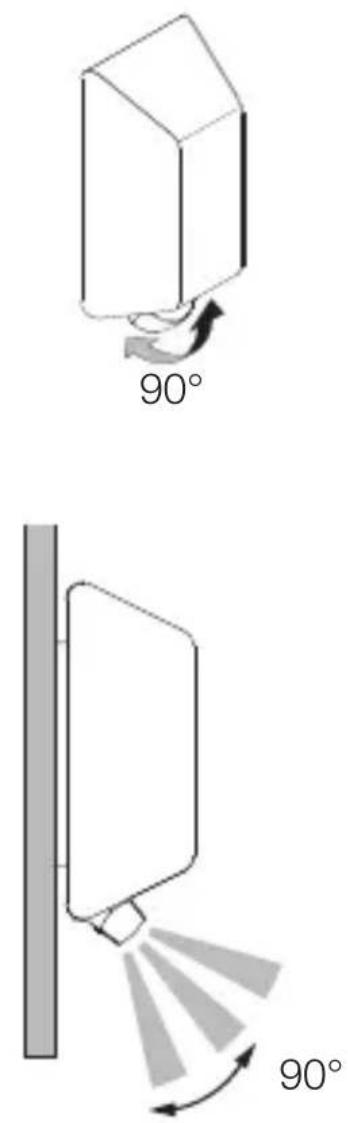

Senzorová jednotka L 30 S

6.4

Senzorová jednotka vertikálně sklopná o 90°.

7. Čištění a údržba

Přístroj je bezúdržbový.

Ohrožení elektrickým proudem!

Kontakt vody s vodivými díly může vést k úrazu elektrickým proudem, popáleninám nebo smrti.

- Přístroj čistěte pouze, když je suchý.

Nebezpečí věcných škod!

Použitím nesprávného čisticího prostředku může být přístroj poškozen.

- Přístroj vyčistěte mírně navlhčenou utěrkou bez čisticích prostředků.

8. Likvidace

Elektrická zařízení, baterie, příslušenství a obaly musí být odvezeny k ekologickému opětovnému zhodnocení.

Nevyhazujte elektrická zařízení a baterie do domovního odpadu!

Jen pro země EU:

V souladu s platnou evropskou směrnicí o odpadních elektrických a elektronických zařízeních a jejím převedení do národního práva musí být nepoužitelná elektrická zařízení a baterie separovány a odevzdány k ekologickému opětovnému zhodnocení.

9. Záruka výrobce

Záruka výrobce STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Německo

Tento výrobek firmy STEINEL je vyráběn s maximální pozorností věnovanou jeho funkčnosti a bezpečnosti, které byly vyzkoušeny podle platných předpisů, přičemž se výrobek rovněž podrobil namátkové výstupní kontrole. Firma STEINEL přebírá záruku za bezvadné provedení a funkčnost. Záruka se poskytuje v délce 36 měsíců a začíná dnem prodeje výrobku spotřebiteli. Odstraněny vám budou výrobní vady a závady zapříčiněné vadným materiálem, přičemž záruka spočívá v opravě nebo výměně chybného dílu dle našeho výběru. Záruka se nevztahuje na škody na dílech podléhajících opotřebení, na škody a vady zapříčiněné nesprávným zacházením nebo údržbou. Uplatňování dalších nároků následných škod na cizích věcech je vyloučeno. Záruka bude uznána jen tehdy, bude-li nedemontovaný přístroj dobře zabalen, přiložen krátký popis závady, pokladní stvrzenka nebo faktura (datum prodeje a razítko prodejny), poslán na adresu příslušného servisu.

Servis:

Naše servisní opravny provádějí rovněž opravy po uplynutí záruční doby nebo opravy závad, na které se záruka nevztahuje. Dobře zabalený výrobek zašlete, prosím, i v tomto případě nejbližšímu servisnímu středisku.

10. Technické parametry

– Rozměry (v × š× h): 261 × 122 × 108 mm
– Sítové napětí: 220–240 V, 50/60 Hz
– Výkon: max. 15 W / E27
– Montážní výška: optimální montážní výška: 2 m
– Úhel záchytu: L 30 S: 180°
– Dosah senzoru: L 30 S: max. 10 m
– Soumrakové nastavení: L 30 S: 2 – 2 000 lx
- Časové nastavení: L 30 S: 8 s - 35 min
- Krytí: IP 44
- Teplota prostředí: -20 °C až +40 °C
– Třída ochrany: II – Rázuvzdornost: IK 07

11. Odstranění poruch

Přístroj bez napětí.

– Pojistka není zapnutá nebo je poškozená.

• Zapnout pojistku.
  • Vyměnit poškozenou pojistku.

– Vedení přerušené.

- Zkontrolovat vedení pomocí zkoušečky napětí.

– Zkrat v přívodním síťovém vedení.

- Zkontrolovat připojení.

– Eventuálně vypnutý stávající síťový vypínač.

- Zapnout síťový vypínač.

Přístroj nezapíná.

- Znovu nastavit soumrakové nastavení.

– Sítový vypínač v poloze vypnuto.

- Nastavit síťový vypínač.

– Pojistka není zapnutá nebo je poškozená.

• Zapnout pojistku.
  • Vyměnit poškozenou pojistku.

– K minimalizaci poruch jsou potlačeny rychlé pohyby nebo je nastavena příliš malá oblast záchytu nebo není správná.

- Zkontrolovat a seřídit oblast záchytu.

Přístroj nevypíná.

– Trvalý pohyb v oblasti záchytu.

• Zkontrolovat oblast záchytu.
• V případě potřeby omezit nebo změnit oblast záchytu.

Přístroj zapíná v nevhodnou dobu.

– Přístroj není namontován tak, aby byl zabezpečen proti pohybu.

- Pevně namontovat přístroj.

– K pohybu došlo, ale nebyl rozeznán pozorovatelem (pohyb za stěnou, pohyb malého objektu v bezprostřední blízkosti svítidla atd.).

• Zkontrolovat oblast.
  • V případě potřeby omezit nebo změnit oblast záchytu.

Obsah

1. O tomto dokumente 396
2. Všeobecné bezpečnostné pokyny 396
3. Popis výrobku 397
4. Elektrické pripojenie 403
5. Montáž 404
6. Funkcia 413
7. Čistenie a údržba 417
8. Zneškodnenie 417
9. Záruka výrobcu 418
10. Technické údaje 419
11. Odstraňovanie porúch 419

1. O tomto dokumente

2. Všeobecné bezpečnostné pokyny

Nebezpečenstvo v dôsledku nedodržania návodu na obsluhu!

• Návod si dôkladne prečítajte.
• Dodržiavajte bezpečnostné pokyny.
• Návod uložte na dostupnom mieste.

Rozsah dodávky L 30 S

3.1

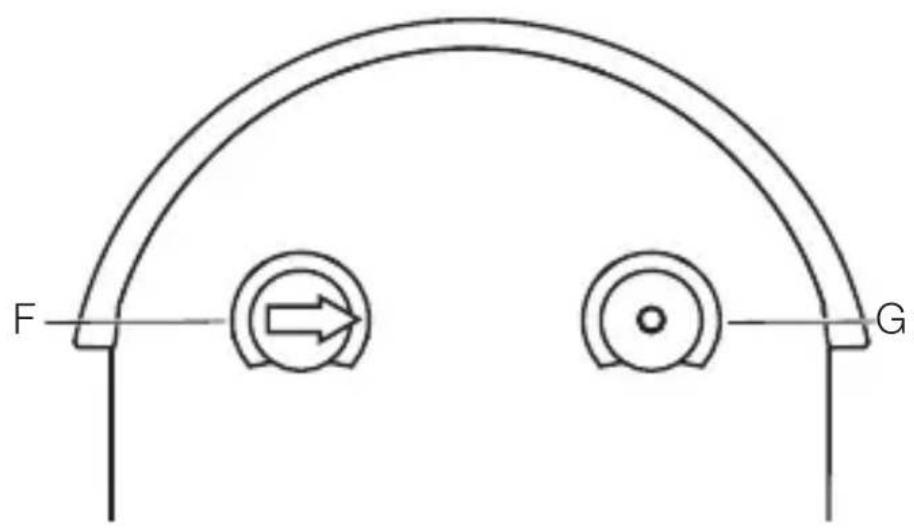

Prehlád dielov výrobku L 30 S

3.5

A LED svietidlo
B kryt svietidla
C svetelný zdroj
D pripojovacia svorka
E senzorová jednotka

3.6

F nastavenie času
G nastavenie stmievania / svitania

Prehlád dielov výrobku L 30

3.7

A LED svietidlo
B kryt svietidla
C svetelný zdroj
D pripojovacia svorka

4. Elektrické pripojenie

Schéma zapojenia

4.1

Výrobok je možné pripojiť aj elektricky k sietovému spínaču, ak je zaistené, že sietový spínač bude vždy zapnutý.

SK

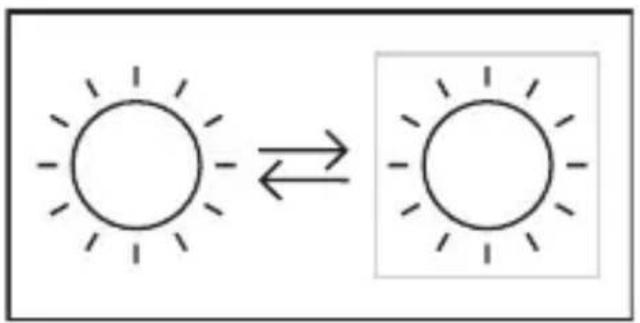

Upozornenie:

Svetelný zdroj tohto svietidla sa dá vymenit.

Nebezpečenstvo zásahu elektrickým prúdom!

– Pri zohl'adnení dosahu.

– Pri zohl'adnení snímania pohybu.

– Oblasti bez nebezpečenstva výbuchu.

– Povrchy bez l'ahko horl'avého materiálu.

– Bez možnosti pohládu do svetelného zdroja z krátkej vzdialenosti (< 30 cm).

Senzorová jednotka L 30 S

6.4

7. Čistenie a údržba

Výrobok nevyžaduje údržbu.

Nebezpečenstvo zásahu elektrickým prúdom!

- Výrobok čistite mierne navlhčenou handrou bez čistia-ceho prostriedku.

8. Zneškodnenie

Elektrické spotrebiče, batérie, príslušenstvo a obaly odovzdajte na ekologickú recykláciu.

Elektrické spotrebiče a batérie nevyhadzujte do komunálneho odpadu!

Iba pre krajiny EÚ:

Výrobok bez napätia.

• Zapnite poistku.
  • Vymeňte chybnú poistku.

– Vedenie je prerušené.

– V napájacom vedení je skrat.

- Zapnite sietový spínač.

Výrobok sa nezapína.

– Sietový spínač je vypnutý.

• Nastavte sietový spínač.

• Zapnite poistku.
  • Vymeňte chybnú poistku.

- Skontrolujte oblast snímania a nastavte ju.

Výrobok sa nevypína.

– Trvalý pohyb v oblasti snímania.

Výrobok sa mimovolne zapína.

– Výrobok nie je namontovaný so zabezpečením proti pohybu.

• Výrobok pevne namontujte.
