ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PW 490 HUSQVARNA

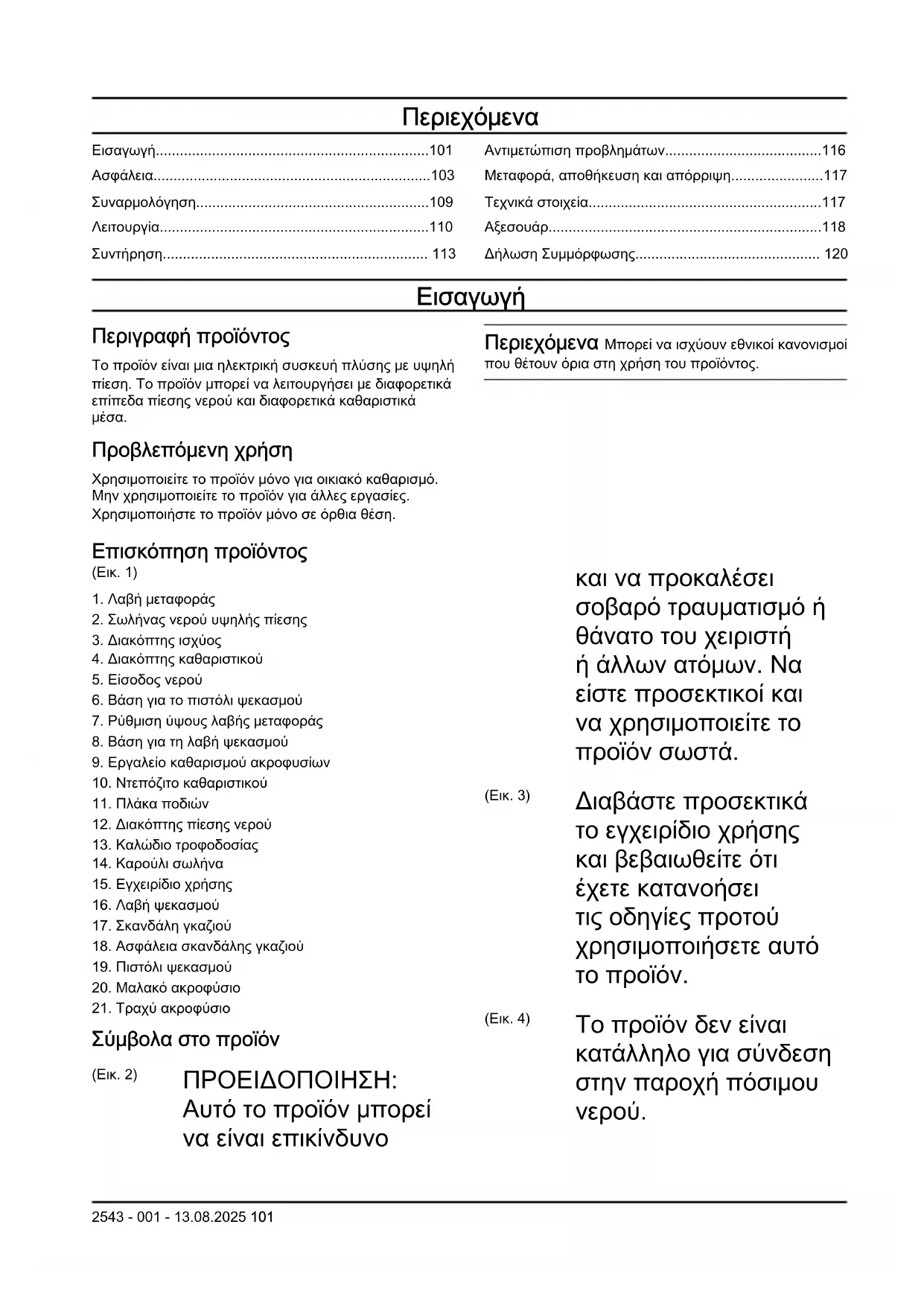

Περιγραφή προϊόντος Το προϊόν είναι μια ηλεκτρική συσκευή πλύσης με υψηλή πίεση. Το προϊόν μπορεί να λειτουργήσει με διαφορετικά επίπεδα πίεσης νερού και διαφορετικά καθαριστικά

Προβλεπόμενη χρήση Χρησιμοποιείτε το προϊόν μόνο για οικιακό καθαρισμό. Μην χρησιμοποιείτε το προϊόν για άλλες εργασίες. Χρησιμοποιήστε το προϊόν μόνο σε όρθια θέση. Περιεχόμενα Μπορεί να ισχύουν εθνικοί κανονισμοί που θέτουν όρια στη χρήση του προϊόντος. Επισκόπηση προϊόντος (Εικ. 1)

2. Σωλήνας νερού υψηλής πίεσης

4. Διακόπτης καθαριστικού

6. Βάση για το πιστόλι ψεκασμού

7. Ρύθμιση ύψους λαβής μεταφοράς

8. Βάση για τη λαβή ψεκασμού

9. Εργαλείο καθαρισμού ακροφυσίων

10. Ντεπόζιτο καθαριστικού

12. Διακόπτης πίεσης νερού

13. Καλώδιο τροφοδοσίας

15. Εγχειρίδιο χρήσης

17. Σκανδάλη γκαζιού

18. Ασφάλεια σκανδάλης γκαζιού

19. Πιστόλι ψεκασμού

20. Μαλακό ακροφύσιο

Σύμβολα στο προϊόν (Εικ. 2) ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Αυτό το προϊόν μπορεί να είναι επικίνδυνο και να προκαλέσει σοβαρό τραυματισμό ή θάνατο του χειριστή ή άλλων ατόμων. Να είστε προσεκτικοί και να χρησιμοποιείτε το προϊόν σωστά. (Εικ. 3) Διαβάστε προσεκτικά το εγχειρίδιο χρήσης και βεβαιωθείτε ότι έχετε κατανοήσει τις οδηγίες προτού χρησιμοποιήσετε αυτό

(Εικ. 4) Το προϊόν δεν είναι κατάλληλο για σύνδεση στην παροχή πόσιμου

2543 - 001 - 13.08.2025 101(Εικ. 5) Οι πίδακες νερού υψηλής πίεσης μπορεί να είναι επικίνδυνοι, εάν χρησιμοποιηθούν με λάθος τρόπος. Ο πίδακας δεν πρέπει να κατευθύνεται προς άτομα, ηλεκτρικό εξοπλισμό ή το προϊόν. (Εικ. 6) Περιβαλλοντική σήμανση. Το προϊόν ή η συσκευασία του προϊόντος δεν αποτελεί οικιακό απόρριμμα. Ανακυκλώστε το σε εγκεκριμένη τοποθεσία απόρριψης ηλεκτρικού και ηλεκτρονικού εξοπλισμού. (Εικ. 7) Εργαλείο κλάσης II. (Εικ. 8) Ετικέτα εκπομπών θορύβου στο περιβάλλον σύμφωνα με οδηγίες και κανονισμούς της ΕΕ και του Η.Β. και τη νομοθεσία της Νότιας Νέας Ουαλίας "Κανονισμός για την προστασία των περιβαλλοντικών δράσεων (έλεγχος θορύβου) του 2017". Η εγγυημένη στάθμη ηχητικής ισχύος του προϊόντος καθορίζεται στην ενότητα

στοιχεία στη σελίδα 117 και στην ετικέτα. (Εικ. 9) Προστασία από ροή νερού χαμηλής πίεσης από οποιαδήποτε γωνία. (Εικ. 10) Προστατέψτε από τον

συμμορφώνεται με τις ισχύουσες οδηγίες ΕΚ. Περιεχόμενα Άλλα σύμβολα/σήματα που υπάρχουν στο προϊόν αναφέρονται σε απαιτήσεις πιστοποίησης για ορισμένες αγορές. Ζημιά στο προϊόν Δεν φέρουμε ευθύνη για ζημιές στο προϊόν μας εάν:

• Το προϊόν έχει επισκευαστεί λανθασμένα.

• Το προϊόν έχει επισκευαστεί με εξαρτήματα που δεν προέρχονται από τον κατασκευαστή ή που δεν έχουν εγκριθεί από τον κατασκευαστή.

• Το προϊόν διαθέτει ένα αξεσουάρ που δεν προέρχεται από τον κατασκευαστή ή που δεν έχει εγκριθεί από τον κατασκευαστή.

• Το προϊόν δεν έχει επισκευαστεί σε εγκεκριμένο κέντρο σέρβις ή από εγκεκριμένη αρχή.

Για υποστήριξη σχετικά με το προϊόν, μεταβείτε στην ενότητα "Υποστήριξη" στη διεύθυνση www.husqvarna.com για να αποκτήσετε πρόσβαση σε οδηγίες, οδηγούς επίλυσης προβλημάτων ή για να χρησιμοποιήσετε το Self-Service και τον Βοηθό για τα προϊόντα της Husqvarna (εάν είναι διαθέσιμος στην αγορά σας). Για περισσότερη υποστήριξη σχετικά με το προϊόν, απευθυνθείτε στον αντιπρόσωπο σέρβις της Husqvarna.

2543 - 001 - 13.08.2025Ασφάλεια Ορισμοί για την ασφάλεια Για την επισήμανση ειδικών σημαντικών τμημάτων του εγχειριδίου χρησιμοποιούνται προειδοποιήσεις, συστάσεις προσοχής και σημειώσεις. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείται όταν υπάρχει κίνδυνος τραυματισμού ή θανάτου του χειριστή ή άλλων παριστάμενων ατόμων, αν δεν τηρηθούν οι οδηγίες που παρέχονται στο εγχειρίδιο.

Χρησιμοποιείται όταν υπάρχει κίνδυνος πρόκλησης ζημιάς στο προϊόν, σε άλλα υλικά ή στον παρακείμενο χώρο, αν δεν τηρηθούν οι οδηγίες που παρέχονται στο εγχειρίδιο. Περιεχόμενα Χρησιμοποιείται για παροχή περισσότερων πληροφοριών, οι οποίες χρειάζονται σε μια δεδομένη

Οδηγίες ασφαλείας για τη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές

Μην χρησιμοποιείτε το προϊόν εάν το καλώδιο τροφοδοσίας, ο εύκαμπτος σωλήνας υψηλής πίεσης, η ασφάλεια σκανδάλης ή η λαβή ψεκασμού έχουν υποστεί ζημιά.

Πρέπει να ελέγχετε για ζημιές προτού χρησιμοποιήσετε το προϊόν. Μην χρησιμοποιείτε το προϊόν αν εξαρτήματα έχουν υποστεί ζημιά ή

Κρατήστε σφιχτά τη λαβή ψεκασμού με τα δύο χέρια. Δύναμη κλωτσήματος προκύπτει όταν τραβάτε τη σκανδάλη γκαζιού.

Να είστε προσεκτικοί όταν λειτουργείτε το μηχάνημα. Η υψηλή πίεση που παρέχεται από το προϊόν είναι επικίνδυνη και μπορεί να προκαλέσει τραυματισμό. 2543 - 001 - 13.08.2025 103• Μην στρέφετε τον πίδακα προς τα εσάς ή προς την κατεύθυνση άλλων ανθρώπων ή ζώων.

Μην στρέφετε τον πίδακα προς τα εσάς ή προς την κατεύθυνση άλλων ατόμων για τον καθαρισμό υποδημάτων.

Μην στρέφετε τον πίδακα προς την κατεύθυνση του ηλεκτρικού εξοπλισμού ή του ίδιου του προϊόντος.

Όταν χρησιμοποιείτε το προϊόν, πρέπει να φοράτε εγκεκριμένο εξοπλισμό ατομικής προστασίας. Ανατρέξτε στην ενότητα Εξοπλισμός ατομικής προστασίας στη σελίδα 106

Μην χρησιμοποιείτε το προϊόν κοντά σε άτομα, εκτός εάν χρησιμοποιούν εξοπλισμό προστασίας.

Εάν χρησιμοποιείτε καθαριστικό, ακολουθήστε τις οδηγίες ασφαλείας για το καθαριστικό μέσο.

Χρησιμοποιείτε μόνο καθαριστικά μέσα Husqvarna.

Χρησιμοποιείτε τη σωστή πίεση νερού και τα σωστά καθαριστικά και χρησιμοποιείτε το προϊόν μόνο για τις εργασίες που αναφέρονται στο παρόν εγχειρίδιο. Εάν χρησιμοποιήσετε εσφαλμένη πίεση νερού, καθαριστικό ή άλλο προϊόν για άλλες εργασίες εκτός από αυτές που αναφέρονται στο παρόν εγχειρίδιο, μπορεί να προκληθεί ζημιά στο προϊόν, τις επιφάνειες, τα υλικά ή άλλες συσκευές. Η Husqvarna δεν αποδέχεται καμία ευθύνη για ζημιά που προκλήθηκε από εσφαλμένη χρήση.

Δεν συνιστάται η σύνδεση του προϊόντος σε παροχή πόσιμου νερού. Εάν πρέπει να συνδέσετε το προϊόν σε παροχή πόσιμου νερού, τηρείτε τους τοπικούς και εθνικούς κανονισμούς. Χρησιμοποιήστε σύστημα αντεπιστροφής (δεν περιλαμβάνεται), εάν είναι απαραίτητο. Το νερό που έχει διέλθει από έναν το σύστημα αντεπιστροφής δεν θεωρείται

Μην ψεκάζετε εύφλεκτα υγρά. Κίνδυνος έκρηξης.

Μην επιτρέπετε σε παιδιά να χρησιμοποιούν το προϊόν.

Μην επιτρέπετε σε παιδιά να παίζουν με το προϊόν.

Μην επιτρέπετε σε άτομα να χειρίζονται το προϊόν χωρίς εκπαίδευση.

Χρησιμοποιείτε μόνο εξαρτήματα και ανταλλακτικά

2543 - 001 - 13.08.2025εγκεκριμένα από τη Husqvarna.

Βεβαιωθείτε ότι η ηλεκτρική σύνδεση πραγματοποιείται από εγκεκριμένο ηλεκτρολόγο και ότι συμμορφώνεται με το πρότυπο IEC 60364-1.

Χρησιμοποιήστε μια διάταξη προστασίας από ρεύματα διαρροής που διακόπτει την παροχή ρεύματος, εάν το ρεύμα διαρροής είναι μεγαλύτερο από 30 mA για 30 ms. Εάν δεν διαθέτετε διάταξη προστασίας από ρεύματα διαρροής, χρησιμοποιήστε μια συσκευή με κύκλωμα

Χρησιμοποιήστε ασφάλειες εκκίνησης/καθυστέρησης κινητήρα με τα χαρακτηριστικά C ή D, σύμφωνα με το πρότυπο IEC 898-1 ή IEC947-2 ή αντίστοιχα πρότυπα εκτός IEC.

Πληροφορίες σύνθετης αντίστασης PW 480, PW 490: Κατά τη σύνδεση των συσκευών πλύσης με υψηλή πίεση PW 480, PW 490 σε παροχή ρεύματος, η μέγιστη επιτρεπόμενη σύνθετη αντίσταση είναι 0,40234 Ω (Zmax). Συμβουλευτείτε τον πάροχο ρεύματος για να βεβαιωθείτε ότι ο εξοπλισμός είναι συνδεδεμένος μόνο σε παροχή ρεύματος με τη μέγιστη επιτρεπόμενη σύνθετη αντίσταση ή

Δεν απαιτούνται ενέργειες για την προσαρμογή προϊόντων που φέρουν σήμανση διπλής τάσης και συχνότητας.

Εάν είναι απαραίτητο να χρησιμοποιήσετε καλώδιο επέκτασης, βεβαιωθείτε ότι είναι κατάλληλο για χρήση σε εξωτερικούς χώρους. Βεβαιωθείτε ότι η πρίζα βρίσκεται σε ελάχιστη απόσταση 60 mm από το έδαφος. Η σύνδεση πρέπει να διατηρείται πάντα στεγνή.

Τοποθετήστε τον διακόπτη λειτουργίας στη θέση απενεργοποίησης (0), αποσυνδέστε το φις ρεύματος και ενεργοποιήστε την ασφάλεια της σκανδάλης γκαζιού πριν απομακρυνθείτε από το προϊόν.

Τοποθετήστε τον διακόπτη λειτουργίας στη θέση απενεργοποίησης (0) και αποσυνδέστε το φις ρεύματος προτού αλλάξετε αξεσουάρ.

Τοποθετήστε τον διακόπτη λειτουργίας στη θέση απενεργοποίησης (0) και αποσυνδέστε το φις ρεύματος πριν από τον καθαρισμό ή τη συντήρηση του προϊόντος. 2543 - 001 - 13.08.2025 105• Μην χρησιμοποιείτε το προϊόν σε περιβάλλοντα όπου η θερμοκρασία περιβάλλοντος είναι χαμηλότερη από 0°C.

Μην εκκινείτε ένα προϊόν που έχει παγώσει.

Μην χρησιμοποιείτε το προϊόν σε εσωτερικούς χώρους.

Μην τοποθετείτε αντικείμενα πάνω στο προϊόν όταν βρίσκεται σε λειτουργία.

Μην πίνετε νερό που έχει χρησιμοποιηθεί με το προϊόν.

Μην χρησιμοποιείτε το προϊόν κοντά σε ανοικτά παράθυρα.

Να προσέχετε τυχόν αντικείμενα που εκτοξεύονται. Υπάρχει κίνδυνος να εκτοξευθούν πέτρες και χαλαρά αντικείμενα στα μάτια σας, προκαλώντας τύφλωση ή σοβαρό τραυματισμό.

Εάν το προϊόν δεν λειτουργεί σωστά, ανατρέξτε στην

Εξοπλισμός ατομικής προστασίας στη σελίδα 106

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές

Ο εξοπλισμός ατομικής προστασίας δεν μπορεί να εξαλείψει τον κίνδυνο τραυματισμών, ωστόσο μειώνει τη σοβαρότητά τους σε περίπτωση ατυχήματος. Ο αντιπρόσωπος θα σας βοηθήσει να επιλέξετε τον σωστό εξοπλισμό.

Να χρησιμοποιείτε αντιολισθητικές μπότες ή παπούτσια βαρέος τύπου. Να μην χρησιμοποιείτε το προϊόν με ανοιχτά παπούτσια ή ξυπόλυτοι.

Χρησιμοποιήστε ρουχισμό προστασίας.

Χρησιμοποιείτε εγκεκριμένη προστασία ακοής.

Χρησιμοποιείτε προστατευτικά γυαλιά.

Χρησιμοποιείτε μέσα προστασίας της αναπνοής κατηγορίας FFP2 ή ισοδύναμα, εάν χρησιμοποιείτε το προϊόν σε περιβάλλοντα όπου μπορούν να σχηματιστούν επικίνδυνα αερολύματα. Συσκευές ασφαλείας στο προϊόν ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω 106 2543 - 001 - 13.08.2025προειδοποιητικές

Μην χρησιμοποιείτε το προϊόν με συσκευές ασφαλείας που έχουν υποστεί ζημιά ή δεν λειτουργούν σωστά.

Μην αφαιρείτε ή μην τροποποιείτε τις συσκευές

Πρέπει να κάνετε τακτικά έλεγχο των συσκευών ασφαλείας. Εάν οι συσκευές ασφαλείας έχουν υποστεί ζημιά ή δεν λειτουργούν σωστά, απευθυνθείτε στον αντιπρόσωπο σέρβις της Husqvarna. Ασφάλεια σκανδάλης γκαζιού Η ασφάλεια της σκανδάλης γκαζιού (Α) αποτρέπει την ακούσια λειτουργία της σκανδάλης γκαζιού (Β). Όταν η ασφάλεια της σκανδάλης γκαζιού είναι στη θέση ασφάλισης, η σκανδάλη γκαζιού δεν μπορεί να πιεστεί προς τα

(Εικ. 13) Σκανδάλη γκαζιού Το προϊόν εκκινεί όταν πιέζετε τη σκανδάλη γκαζιού προς τα μέσα. Η λειτουργία του προϊόντος διακόπτεται όταν απελευθερώνεται η σκανδάλη

Θερμική προστασία Το προϊόν διαθέτει αυτόματη θερμική προστασία. Αν η συσκευή υπερθερμανθεί, η θερμική προστασία θα διακόψει την παροχή ρεύματος στο προϊόν. Αν η θερμική προστασία έχει διακόψει την παροχή ρεύματος, περιμένετε μέχρι να κρυώσει το προϊόν. Η θερμική προστασία επανέρχεται αυτόματα όταν η θερμοκρασία του προϊόντος είναι επαρκώς

Υδραυλική βαλβίδα εκτόνωσης Το προϊόν διαθέτει ενσωματωμένη υδραυλική βαλβίδα εκτόνωσης που αποτρέπει την υπερβολικά υψηλή πίεση στο σύστημα. Οδηγίες ασφαλείας για τη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού εκτελέσετε εργασίες συντήρησης στο προϊόν, διαβάστε τις παρακάτω προειδοποιητικές

2543 - 001 - 13.08.2025 107ΠΡΟΣΟΧΗ: Εκτελείτε πάντα τις εργασίες συντήρησης πριν εκκινήσετε το προϊόν μετά από μεγάλο χρονικό διάστημα αποθήκευσης.

Τοποθετήστε τον διακόπτη λειτουργίας στη θέση απενεργοποίησης (0) και αποσυνδέστε το φις ρεύματος από την πηγή τροφοδοσίας προτού εκτελέσετε εργασίες συντήρησης στο προϊόν.

Αποσυνδέστε το προϊόν από την πηγή νερού και βεβαιωθείτε ότι όλα τα εξαρτήματα είναι στεγνά πριν εκτελέσετε εργασίες συντήρησης στο προϊόν.

Να πραγματοποιείτε μόνο τις εργασίες συντήρησης που περιλαμβάνονται στο παρόν εγχειρίδιο χρήσης.

Να χρησιμοποιείτε μόνο ανταλλακτικά που συνιστώνται από την Husqvarna. Οι εύκαμπτοι σωλήνες, τα εξαρτήματα και οι σύνδεσμοι νερού υψηλής πίεσης είναι σημαντικά για την ασφάλεια κατά τη λειτουργία του προϊόντος. Να χρησιμοποιείτε μόνο εύκαμπτους σωλήνες, εξαρτήματα και συνδέσμους που συνιστώνται από τον κατασκευαστή.

Μην επισκευάζετε το προϊόν. Απευθυνθείτε στον αντιπρόσωπο σέρβις της Husqvarna.

Αν το φις ρεύματος ή το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, απευθυνθείτε στον αντιπρόσωπο σέρβις Husqvarna.

Μην επιτρέπετε σε παιδιά να καθαρίζουν ή να πραγματοποιούν εργασίες συντήρησης στο προϊόν. Γενικές οδηγίες ασφαλείας ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές

Αυτό το προϊόν είναι επικίνδυνο αν δεν χρησιμοποιηθεί σωστά ή αν δεν είστε προσεκτικοί. Αν δεν τηρείτε τις οδηγίες ασφαλείας, μπορεί να προκληθεί τραυματισμός ή

Πρέπει πάντα να προσέχετε και να χρησιμοποιείτε την κοινή λογική. Αν δεν είστε βέβαιοι πώς να χειριστείτε

2543 - 001 - 13.08.2025το προϊόν σε μια ιδιαίτερη κατάσταση, σταματήστε και μιλήστε με τον αντιπρόσωπο σέρβις της Husqvarna προτού συνεχίσετε.

Πρέπει να θυμάστε ότι ο χειριστής θεωρείται υπεύθυνος για ατυχήματα που μπορεί να προκληθούν σε άλλα άτομα ή στην περιουσία τους.

Να διατηρείτε το προϊόν καθαρό. Βεβαιωθείτε ότι μπορείτε να διαβάσετε καθαρά τις ενδείξεις και τα σήματα.

Μην επιτρέπετε ποτέ σε παιδιά ή άλλα άτομα, που δεν έχουν εξοικειωθεί με αυτές τις οδηγίες, να χρησιμοποιήσουν τη συσκευή. Οι τοπικοί κανονισμοί μπορεί να θέτουν περιορισμούς για την ηλικία του χειριστή.

Αυτό το προϊόν μπορεί να χρησιμοποιηθεί από άτομα με περιορισμένες σωματικές, αισθητήριες ή διανοητικές ικανότητες, εφόσον βρίσκονται υπό επίβλεψη ή έχουν λάβει οδηγίες για τον ασφαλή χειρισμό του προϊόντος και κατανοούν τους συνεπαγόμενους κινδύνους.

Αυτό το προϊόν μπορεί να χρησιμοποιηθεί από άτομα που δεν έχουν την απαιτούμενη εμπειρία ή γνώση,εφόσον βρίσκονται υπό επίβλεψη ή έχουν λάβει οδηγίες για τον ασφαλή χειρισμό του προϊόντος και κατανοούν τους συνεπαγόμενους κινδύνους.

Μην χρησιμοποιείτε το προϊόν, αν είστε κουρασμένοι, άρρωστοι ή υπό την επήρεια αλκοόλ, ναρκωτικών ή φαρμάκων. Αυτά έχουν αρνητικές συνέπειες στην όραση, την αυτοσυγκέντρωση, τον συντονισμό και την κρίση

Δεν πρέπει να χρησιμοποιείτε το προϊόν αν έχει υποστεί

Μην τροποποιείτε το προϊόν και μην το χρησιμοποιείτε αν είναι εμφανές ότι έχει τροποποιηθεί από άλλους. Συναρμολόγηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού συναρμολογήσετε το προϊόν, διαβάστε και κατανοήστε το κεφάλαιο για την ασφάλεια. Τοποθέτηση κάτω βάσης για τη λαβή ψεκασμού και το πιστόλι ψεκασμού

• Πιέστε την κάτω βάση για το πιστόλι ψεκασμού μέσα στη λαβή μέχρι να ασφαλίσει στη θέση της. (Εικ. 14) 2543 - 001 - 13.08.2025 109Τοποθέτηση επάνω βάσης για τη λαβή ψεκασμού και το πιστόλι ψεκασμού

• Τοποθετήστε την επάνω βάση με τη βίδα. (Εικ. 15) Τοποθέτηση της λαβής για το καρούλι

• Πιέστε τη λαβή για το καρούλι σωλήνα μέσα στη βάση μέχρι να ασφαλίσει στη θέση της. (Εικ. 16) Εγκατάσταση προσαρμογέα λάστιχου

1. Αφαιρέστε το κάλυμμα μεταφοράς από την είσοδο

νερού και απορρίψτε το. (Εικ. 17)

2. Τοποθετήστε το φίλτρο νερού και τον προσαρμογέα

λάστιχου κήπου στην είσοδο νερού. ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι έχετε εγκαταστήσει τον προσαρμογέα λάστιχου κήπου απευθείας στην είσοδο νερού. Εάν ο προσαρμογέας λάστιχου κήπου δεν τοποθετηθεί ίσια, μπορεί να προκληθεί ζημιά στα σπειρώματα και

3. Σφίξτε πλήρως τον προσαρμογέα λάστιχου κήπου.

4. Αφαιρέστε τον προσαρμογέα λάστιχου κήπου με την

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε και κατανοήστε το κεφάλαιο για την ασφάλεια. Husqvarna Connect Η Husqvarna Connect είναι μια δωρεάν εφαρμογή για τη φορητή συσκευή σας. Η εφαρμογή Husqvarna Connect παρέχει εκτεταμένες λειτουργίες για το προϊόν σας Husqvarna:

• Περισσότερες πληροφορίες για το προϊόν.

• Πληροφορίες και βοήθεια για τα ανταλλακτικά και το σέρβις του προϊόντος. Εκκίνηση χρήσης του Husqvarna Connect

1. Κατεβάστε την εφαρμογή Husqvarna Connect στη

2. Εγγραφείτε στην εφαρμογή Husqvarna Connect.

3. Ακολουθήστε τα βήματα των οδηγιών που θα

βρείτε στην εφαρμογή Husqvarna Connect για να συνδέσετε και να καταχωρήσετε το προϊόν. Περιεχόμενα Η εφαρμογή Husqvarna Connect δεν είναι διαθέσιμη για λήψη σε όλες τις αγορές. Απευθυνθείτε στον αντιπρόσωπο σέρβις για περισσότερες πληροφορίες. Εγκατάσταση της λαβής ψεκασμού

• Κρατήστε καλά τη λαβή ψεκασμού με το ένα χέρι και πιέστε τον σωλήνα νερού υψηλής πίεσης στον ταχυσύνδεσμο στη λαβή ψεκασμού. (Εικ. 18) Αφαίρεση της λαβής ψεκασμού

• Πατήστε το κουμπί στο κάτω μέρος της λαβής ψεκασμού και τραβήξτε προς τα έξω τον σωλήνα νερού υψηλής πίεσης. (Εικ. 19) Εγκατάσταση πιστολιού ψεκασμού

1. Κρατήστε τη λαβή ψεκασμού με το ένα χέρι και

πιέστε τη σύνδεση του πιστολιού ψεκασμού μέσα στη λαβή ψεκασμού. (Εικ. 20)

2. Στρέψτε το πιστόλι ψεκασμού δεξιόστροφα και

απελευθερώστε το πιστόλι ψεκασμού. Το πιστόλι ψεκασμού ασφαλίζει στη θέση του. Αφαίρεση πιστολιού ψεκασμού

1. Πιέστε προς τα μέσα το πιστόλι ψεκασμού και

γυρίστε το αριστερόστροφα. (Εικ. 21)

2. Τραβήξτε προς τα έξω το πιστόλι ψεκασμού από τη

λαβή ψεκασμού. Τοποθέτηση και αφαίρεση ακροφυσίου Το προϊόν παρέχεται με τα 2 ακόλουθα ακροφύσια:

• Μαλακό ακροφύσιο με ίσιο πίδακα νερού

• Τραχύ ακροφύσιο με περιστρεφόμενο πίδακα νερού Το μαλακό ακροφύσιο μπορεί να χρησιμοποιηθεί για τον καθαρισμό ευαίσθητων επιφανειών, π.χ. οχημάτων. Το τραχύ ακροφύσιο μπορεί να χρησιμοποιηθεί για τον καθαρισμό μη ευαίσθητων επιφανειών, π.χ. δρόμων κυκλοφορίας. (Εικ. 22) ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε το τραχύ ακροφύσιο σε ευαίσθητες επιφάνειες, π.χ. βαμμένες επιφάνειες σε όχημα. Ο περιστρεφόμενος πίδακας νερού μπορεί να προκαλέσει ζημιά στην επιφάνεια.

• Για να τοποθετήσετε το ακροφύσιο, κρατήστε το πιστόλι ψεκασμού με το ένα χέρι και πιέστε τη σύνδεση του ακροφυσίου μέσα στο πιστόλι ψεκασμού. (Εικ. 23)

• Γυρίστε το ακροφύσιο δεξιόστροφα και αφήστε το. Το ακροφύσιο ασφαλίζει στη θέση του.

2543 - 001 - 13.08.2025• Για να αφαιρέσετε το ακροφύσιο, πιέστε το προς τα μέσα και γυρίστε το αριστερόστροφα. (Εικ. 24)

• Τραβήξτε έξω το ακροφύσιο από το πιστόλι

Ρύθμιση της θέσης της λαβής ψεκασμού και του πιστολιού ψεκασμού

• Γυρίστε τη λαβή ψεκασμού και το πιστόλι ψεκασμού στην επιθυμητή θέση. (Εικ. 25) Ρύθμιση ύψους της λαβής

1. Πατήστε παρατεταμένα το κουμπί ρύθμισης ύψους

2. Τραβήξτε τη λαβή στην κατάλληλη θέση.

3. Αφήστε το κουμπί ρύθμισης ύψους λαβής.

Ρύθμιση της πίεσης του πίδακα νερού Το ακροφύσιο με ίσιο πίδακα νερού έχει ρυθμιζόμενη

ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε υψηλή πίεση σε ευαίσθητες επιφάνειες. Ο πίδακας νερού μπορεί να προκαλέσει ζημιά στην

• Για να αυξήσετε την πίεση του πίδακα νερού, γυρίστε το ακροφύσιο δεξιόστροφα. (Εικ. 27)

• Για να μειώσετε την πίεση του πίδακα νερού, γυρίστε το ακροφύσιο αριστερόστροφα. (Εικ. 28) Ρύθμιση της ποσότητας του καθαριστικού

• Για να αυξήσετε την ποσότητα του καθαριστικού, γυρίστε τον διακόπτη δεξιόστροφα. (Εικ. 29)

• Για να μειώσετε την ποσότητα του καθαριστικού, γυρίστε τον διακόπτη αριστερόστροφα. Ρύθμιση της πίεσης του νερού και της

• Για να αυξήσετε την πίεση και τη ροή του νερού, γυρίστε τον διακόπτη δεξιόστροφα. (Εικ. 30)

• Για να μειώσετε την πίεση και τη ροή του νερού, γυρίστε τον διακόπτη αριστερόστροφα. Λειτουργία του προϊόντος

1. Συνδέστε το προϊόν σε μια παροχή νερού. Ανατρέξτε

στην ενότητα Σύνδεση του προϊόντος σε παροχή νερού στη σελίδα 111

2. Εξαερώστε το σύστημα. Ανατρέξτε στην ενότητα

Εξαέρωση του συστήματος στη σελίδα 112

3. Θέστε το προϊόν σε λειτουργία. Ανατρέξτε στην

Εκκίνηση του προϊόντος στη σελίδα 113

Σύνδεση του προϊόντος σε παροχή

Το προϊόν μπορεί να χρησιμοποιηθεί με νερό από την παροχή νερού ή με νερό από μια ανοιχτή πηγή νερού, για παράδειγμα, λίμνη ή βαρέλι νερού.

• Για να συνδέσετε το προϊόν στην παροχή νερού, ανατρέξτε στην ενότητα Σύνδεση του προϊόντος στην παροχή νερού στη σελίδα 111

• Για σύνδεση του προϊόντος σε μια ανοιχτή πηγή νερού, ανατρέξτε στην ενότητα Σύνδεση του προϊόντος σε μια ανοιχτή πηγή νερού στη σελίδα

Σύνδεση του προϊόντος στην παροχή νερού

1. Τοποθετήστε τον προσαρμογέα λάστιχου κήπου και

το φίλτρο νερού στην είσοδο νερού του προϊόντος, εάν υπάρχουν. Ανατρέξτε στην ενότητα Εγκατάσταση προσαρμογέα λάστιχου κήπου στη σελίδα 110

2. Συνδέστε το λάστιχο νερού στην παροχή νερού.

Χρησιμοποιήστε λάστιχο κήπου ½ ίντσας, μήκους 10–25 μέτρων. (Εικ. 31) ΠΡΟΣΟΧΗ: Η πίεση νερού στην παροχή νερού δεν πρέπει να είναι μεγαλύτερη από 1 MPa (10 bar). ΠΡΟΣΟΧΗ: Η θερμοκρασία του νερού στην παροχή νερού δεν πρέπει να υπερβαίνει τους 60°C. ΠΡΟΣΟΧΗ: Μην συνδέετε το προϊόν σε παροχή πόσιμου νερού, εάν είναι δυνατό. Εάν πρέπει να συνδέσετε το προϊόν σε παροχή πόσιμου νερού, τηρείτε τους τοπικούς και εθνικούς κανονισμούς. Εάν είναι απαραίτητο, χρησιμοποιήστε σύστημα αντεπιστροφής. Ανατρέξτε στην ενότητα Εγκεκριμένα αξεσουάρ στη σελίδα 118

3. Ανοίξτε τη βαλβίδα στην παροχή νερού και

βεβαιωθείτε ότι το νερό μπορεί να ρέει ελεύθερα από το λάστιχο κήπου. (Εικ. 32)

4. Κλείστε τη βαλβίδα στην παροχή νερού.

5. Συνδέστε το λάστιχο κήπου στην είσοδο νερού του

προϊόντος. (Εικ. 33)

6. Συνδέστε το φις ρεύματος σε μια πηγή ισχύος.

7. Κρατήστε καλά τη λαβή ψεκασμού με το ένα

χέρι και πιέστε τον σωλήνα υψηλής πίεσης στον ταχυσύνδεσμο στη λαβή ψεκασμού. (Εικ. 34)

8. Ανοίξτε τη βαλβίδα στην παροχή νερού.

9. Εξαερώστε το σύστημα προτού χρησιμοποιήσετε

το προϊόν. Ανατρέξτε στην ενότητα Εξαέρωση του συστήματος στη σελίδα 112

2543 - 001 - 13.08.2025 111Σύνδεση του προϊόντος σε μια ανοιχτή πηγή

Το προϊόν μπορεί να χρησιμοποιηθεί με νερό από ανοικτή πηγή νερού, για παράδειγμα, λίμνη ή βαρέλι νερού. Χρησιμοποιήστε σωλήνα αναρρόφησης ½ ίντσας και μήκους το πολύ 3 m. Ανατρέξτε στην ενότητα Εγκεκριμένα αξεσουάρ στη σελίδα 118

(Εικ. 35) ΠΡΟΣΟΧΗ: Η θερμοκρασία του νερού στην πηγή νερού δεν πρέπει να υπερβαίνει τους 20°C. ΠΡΟΣΟΧΗ: Το προϊόν δεν πρέπει να βρίσκεται περισσότερο από 1 m πάνω από την πηγή του νερού.

1. Εάν έχει εγκατασταθεί ο προσαρμογέας λάστιχου

κήπου, αφαιρέστε τον από την είσοδο νερού στο προϊόν. (Εικ. 36) ΠΡΟΣΟΧΗ: Μην αφαιρείτε το φίλτρο νερού από την είσοδο νερού.

2. Τοποθετήστε έναν σωλήνα αναρρόφησης στην

είσοδο νερού του προϊόντος. (Εικ. 37)

3. Τοποθετήστε τον σωλήνα αναρρόφησης εντελώς

μέσα στην πηγή νερού και βεβαιωθείτε ότι το φίλτρο είναι πλήρως βυθισμένο.

Μην χρησιμοποιείτε σωλήνα αναρρόφησης χωρίς φίλτρο.

4. Πιέστε προς τα μέσα το κουμπί στη λαβή ψεκασμού

και τραβήξτε προς τα έξω τον εύκαμπτο σωλήνα υψηλής πίεσης από τη λαβή ψεκασμού. (Εικ. 38)

5. Συνδέστε το φις ρεύματος σε μια πηγή ισχύος.

6. Γυρίστε τον διακόπτη λειτουργίας στη θέση

ενεργοποίησης (I) και αφήστε το προϊόν να λειτουργήσει για 2 λεπτά.

7. Γυρίστε τον διακόπτη λειτουργίας στη θέση

απενεργοποίησης (0).

8. Κρατήστε καλά τη λαβή ψεκασμού με το ένα

χέρι και πιέστε τον σωλήνα υψηλής πίεσης στον ταχυσύνδεσμο στη λαβή ψεκασμού. (Εικ. 34)

9. Εξαερώστε το σύστημα προτού χρησιμοποιήσετε

το προϊόν. Ανατρέξτε στην ενότητα Εξαέρωση του συστήματος στη σελίδα 112

Εξαέρωση του συστήματος

Βεβαιωθείτε ότι ο διακόπτης λειτουργίας βρίσκεται στη θέση απενεργοποίησης (0) πριν εξαερώσετε το

1. Συνδέστε το προϊόν σε μια παροχή νερού. Ανατρέξτε

στην ενότητα Σύνδεση του προϊόντος σε παροχή νερού στη σελίδα 111

2. Τοποθετήστε τη λόγχη ψεκασμού στο πιστόλι

ψεκασμού. Ανατρέξτε στην ενότητα Εγκατάσταση πιστολιού ψεκασμού στη σελίδα 110

3. Απασφαλίστε την ασφάλεια της σκανδάλης γκαζιού.

Ανατρέξτε στην ενότητα Ασφάλιση και απασφάλιση της ασφάλειας της σκανδάλης γκαζιού στη σελίδα

4. Πατήστε παρατεταμένα τη σκανδάλη γκαζιού μέχρι

να μην βγαίνει νερό από το ακροφύσιο του πιστολιού ψεκασμού. (Εικ. 39) Αποσύνδεση προϊόντος από την παροχή

1. Γυρίστε τον διακόπτη λειτουργίας στη θέση

απενεργοποίησης (0).

2. Εάν το προϊόν είναι συνδεδεμένο στην παροχή

νερού, κλείστε τη βαλβίδα στην παροχή νερού.

3. Εάν το προϊόν είναι συνδεδεμένο στην παροχή

νερού, αποσυνδέστε το λάστιχο κήπου και το σύστημα αντεπιστροφής από την παροχή νερού. (Εικ. 40)

4. Εάν το προϊόν είναι συνδεδεμένο σε ανοικτή πηγή

νερού, αφαιρέστε τον σωλήνα αναρρόφησης από την πηγή νερού.

5. Πατήστε παρατεταμένα τη σκανδάλη γκαζιού μέχρι

να μην βγαίνει νερό από το ακροφύσιο του πιστολιού

6. Αποσυνδέστε το λάστιχο κήπου από την είσοδο

νερού του προϊόντος. (Εικ. 41) Περιεχόμενα Εάν το προϊόν είναι συνδεδεμένο σε μια ανοιχτή πηγή νερού, αποσυνδέστε τον σωλήνα αναρρόφησης.

7. Πιέστε προς τα μέσα το κουμπί στη λαβή ψεκασμού

και τραβήξτε προς τα έξω τον εύκαμπτο σωλήνα υψηλής πίεσης από τη λαβή ψεκασμού. (Εικ. 42)

8. Γυρίστε τον διακόπτη λειτουργίας στη θέση

ενεργοποίησης (Ι). Αφήστε το προϊόν να λειτουργήσει μέχρι να μην βγαίνει νερό από τον σωλήνα υψηλής πίεσης.

9. Γυρίστε τον διακόπτη λειτουργίας στη θέση

απενεργοποίησης (0).

10. Αφήστε τη λαβή ψεκασμού, το πιστόλι ψεκασμού και

τα ακροφύσια να στεγνώσουν προτού αποθηκεύσετε

Ασφάλιση και απασφάλιση της ασφάλειας της σκανδάλης γκαζιού

• Για να ενεργοποιήσετε την ασφάλεια της σκανδάλης γκαζιού, πιέστε το κουμπί προς τα επάνω. (Εικ. 43)

• Για να απενεργοποιήσετε την ασφάλεια της σκανδάλης γκαζιού, πιέστε το κουμπί προς τα κάτω.

2543 - 001 - 13.08.2025Εκκίνηση του προϊόντος ΠΡΟΣΟΧΗ: Χρησιμοποιείτε το προϊόν μόνο σε όρθια θέση. Η χρήση του προϊόντος σε οριζόντια θέση μπορεί να προκαλέσει ζημιά στο προϊόν.

1. Συνδέστε το προϊόν σε μια παροχή νερού. Ανατρέξτε

στην ενότητα Σύνδεση του προϊόντος σε παροχή νερού στη σελίδα 111

2. Συνδέστε το φις ρεύματος σε μια πηγή ισχύος.

3. Γυρίστε τον διακόπτη λειτουργίας στη θέση

ενεργοποίησης (Ι). (Εικ. 44)

4. Απασφαλίστε την ασφάλεια της σκανδάλης γκαζιού.

Ανατρέξτε στην ενότητα Ασφάλιση και απασφάλιση της ασφάλειας της σκανδάλης γκαζιού στη σελίδα

5. Πατήστε τη σκανδάλη γκαζιού στη λαβή ψεκασμού.

Περιεχόμενα Το προϊόν σταματά αυτόματα όταν αφήνετε τη σκανδάλη γκαζιού. Διακοπή λειτουργίας του προϊόντος Περιεχόμενα Το προϊόν σταματά αυτόματα όταν αφήνετε τη σκανδάλη γκαζιού.

1. Αφήστε τη σκανδάλη γκαζιού στη λαβή ψεκασμού.

2. Κλειδώστε την ασφάλεια της σκανδάλης γκαζιού.

Ανατρέξτε στην ενότητα Ασφάλιση και απασφάλιση της ασφάλειας της σκανδάλης γκαζιού στη σελίδα

3. Γυρίστε τον διακόπτη λειτουργίας στη θέση

απενεργοποίησης (0). (Εικ. 45)

4. Αποσυνδέστε το φις ρεύματος από την πηγή

5. Αποσυνδέστε το προϊόν από την πηγή νερού.

Ανατρέξτε στην ενότητα Αποσύνδεση προϊόντος από την παροχή νερού στη σελίδα 112

Περιεχόμενα Να αποσυνδέετε πάντα το προϊόν από την πηγή νερού, εάν απομακρύνεστε από το προϊόν για περισσότερο από 5 λεπτά. Χρήση καθαριστικού

1. Αφαιρέστε το ντεπόζιτο καθαριστικού από τη βάση

2. Αφαιρέστε την τάπα του ντεπόζιτου καθαριστικού.

3. Γεμίστε το ντεπόζιτο με καθαριστικό. (Εικ. 48)

ΠΡΟΣΟΧΗ: Χρησιμοποιείτε μόνο καθαριστικά που συνιστώνται από την Husqvarna. ΠΡΟΣΟΧΗ: Βεβαιωθείτε ότι το λάστιχο δεν έχει τσακίσει.

4. Τοποθετήστε την τάπα του ντεπόζιτου καθαριστικού.

Τοποθετήστε το ντεπόζιτο καθαριστικού στη θέση του. (Εικ. 49)

5. Τοποθετήστε το μαλακό ακροφύσιο. Ανατρέξτε στην

Τοποθέτηση και αφαίρεση ακροφυσίου στη σελίδα 110

6. Ρυθμίστε το μαλακό ακροφύσιο στη λειτουργία

7. Γυρίστε τον διακόπτη καθαριστικού για να ρυθμίσετε

την ποσότητα του καθαριστικού. Ανατρέξτε στην

Ρύθμιση της ποσότητας του καθαριστικού στη σελίδα 111

8. Συνδέστε το προϊόν σε μια παροχή νερού. Ανατρέξτε

στην ενότητα Σύνδεση του προϊόντος σε παροχή νερού στη σελίδα 111

9. Εκκινήστε το προϊόν Ανατρέξτε στην ενότητα

Εκκίνηση του προϊόντος στη σελίδα 113

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού εκτελέσετε εργασίες συντήρησης, πρέπει να διαβάσετε και να κατανοήσετε το κεφάλαιο για την ασφάλεια. Για όλες τις εργασίες συντήρησης και επισκευής στο προϊόν, είναι απαραίτητη ειδική εκπαίδευση. Μπορούμε να εγγυηθούμε για τη διαθεσιμότητα των επαγγελματικών επισκευών και τη συντήρηση. Για λεπτομερέστερες πληροφορίες, ανατρέξτε στη σελίδα www.husqvarna.com. 2543 - 001 - 13.08.2025 113Πρόγραμμα συντήρησης Συντήρηση Πριν από

Πραγματοποιήστε γενική επιθεώρηση. Ανατρέξτε στην ενότητα Εκτέλεση γενικής επιθεώ- ρησης στη σελίδα 114

Καθαρίστε το προϊόν. Ανατρέξτε στην ενότητα Καθαρισμός του προϊόντος στη σελίδα 114 . X Καθαρίστε το πιστόλι ψεκασμού και τα ακροφύσια. Ανατρέξτε στην ενότητα

του πιστολιού ψεκασμού και των ακροφυσίων στη σελίδα 114

Καθαρίστε το φίλτρο νερού. Αντικαταστήστε το φίλτρο νερού, εάν έχει υποστεί ζημιά. Ανατρέξτε στην ενότητα Καθαρισμός του φίλτρου νερού στη σελίδα 115

Λιπάνετε τους δακτυλίους στεγανοποίησης στους συνδέσμους. Ανατρέξτε στην ενότητα Λίπανση των δακτυλίων στεγανοποίησης στους συνδέσμους στη σελίδα 115

Εκτέλεση γενικής επιθεώρησης ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τοποθετήστε τον διακόπτη λειτουργίας στη θέση απενεργοποίησης (0) και αποσυνδέστε το φις ρεύματος από την πηγή τροφοδοσίας προτού εκτελέσετε εργασίες συντήρησης στο

ΠΡΟΣΟΧΗ: Αποσυνδέστε το προϊόν από την πηγή νερού και βεβαιωθείτε ότι όλα τα εξαρτήματα είναι στεγνά πριν εκτελέσετε εργασίες συντήρησης στο προϊόν.

• Βεβαιωθείτε ότι τα παξιμάδια και οι βίδες πάνω στο προϊόν είναι σφιγμένα.

• Βεβαιωθείτε ότι τα καλώδια στο προϊόν δεν βρίσκονται σε σημείο όπου μπορούν να υποστούν

• Εξετάστε τον σωλήνα υψηλής πίεσης για φθορά και

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην χρησιμοποιείτε το προϊόν εάν ο σωλήνας υψηλής πίεσης είναι φθαρμένος ή κατεστραμμένος. Καθαρισμός του προϊόντος ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τοποθετήστε τον διακόπτη λειτουργίας στη θέση απενεργοποίησης (0) και αποσυνδέστε το φις ρεύματος από την πηγή τροφοδοσίας προτού εκτελέσετε εργασίες συντήρησης στο

ΠΡΟΣΟΧΗ: Αποσυνδέστε το προϊόν από την πηγή νερού και βεβαιωθείτε ότι όλα τα εξαρτήματα είναι στεγνά πριν εκτελέσετε εργασίες συντήρησης στο προϊόν.

• Καθαρίστε όλα τα εξωτερικά εξαρτήματα με ένα στεγνό πανί.

• Μην χρησιμοποιείτε σύστημα πλύσης με υψηλή πίεση για να καθαρίσετε το προϊόν.

• Φροντίστε να διατηρείτε τις εισόδους αέρα καθαρές, για να εξασφαλίζετε επαρκώς χαμηλή θερμοκρασία για την ψύξη του προϊόντος. Καθαρισμός του πιστολιού ψεκασμού και των

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τοποθετήστε τον διακόπτη λειτουργίας στη θέση απενεργοποίησης (0) και αποσυνδέστε το φις ρεύματος από την πηγή τροφοδοσίας προτού εκτελέσετε εργασίες συντήρησης στο

ΠΡΟΣΟΧΗ: Αποσυνδέστε το προϊόν από την πηγή νερού και βεβαιωθείτε ότι όλα τα εξαρτήματα είναι στεγνά πριν εκτελέσετε εργασίες συντήρησης στο προϊόν.

1. Εάν έχει τοποθετηθεί ακροφύσιο στο πιστόλι

ψεκασμού, αφαιρέστε το από το πιστόλι ψεκασμού. Ανατρέξτε στην ενότητα Τοποθέτηση και αφαίρεση ακροφυσίου στη σελίδα 110

2. Καθαρίστε τα ακροφύσια, τη σύνδεση στο πιστόλι

ψεκασμού και τη σύνδεση στη λαβή ψεκασμού με σαπούνι και νερό. (Εικ. 50)

3. Εάν υπάρχει εμπλοκή στα ακροφύσια, αφαιρέστε την

με το εργαλείο καθαρισμού. (Εικ. 51)

2543 - 001 - 13.08.2025Καθαρισμός του φίλτρου νερού ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τοποθετήστε τον διακόπτη λειτουργίας στη θέση απενεργοποίησης (0) και αποσυνδέστε το φις ρεύματος από την πηγή τροφοδοσίας προτού εκτελέσετε εργασίες συντήρησης στο

ΠΡΟΣΟΧΗ: Αποσυνδέστε το προϊόν από την πηγή νερού και βεβαιωθείτε ότι όλα τα εξαρτήματα είναι στεγνά πριν εκτελέσετε εργασίες συντήρησης στο προϊόν.

1. Εάν έχει εγκατασταθεί ο προσαρμογέας λάστιχου

κήπου, αφαιρέστε τον από την είσοδο νερού στο προϊόν. (Εικ. 52)

2. Τραβήξτε έξω το φίλτρο νερού. Χρησιμοποιήστε μια

3. Ελέγξτε το φίλτρο νερού για ζημιά. Αντικαταστήστε το

φίλτρο νερού, εάν έχει υποστεί ζημιά. (Εικ. 54)

4. Ξεπλύνετε το φίλτρο νερού με καθαρό νερό. (Εικ. 55)

Λίπανση των δακτυλίων στεγανοποίησης στους συνδέσμους ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τοποθετήστε τον διακόπτη λειτουργίας στη θέση απενεργοποίησης (0) και αποσυνδέστε το φις ρεύματος από την πηγή τροφοδοσίας προτού εκτελέσετε εργασίες συντήρησης στο

ΠΡΟΣΟΧΗ: Αποσυνδέστε το προϊόν από την πηγή νερού και βεβαιωθείτε ότι όλα τα εξαρτήματα είναι στεγνά πριν εκτελέσετε εργασίες συντήρησης στο προϊόν.

1. Αφαιρέστε το πιστόλι ψεκασμού από τη λαβή

ψεκασμού και τη λαβή ψεκασμού από τον σωλήνα υψηλής πίεσης. Ανατρέξτε στην ενότητα Εγκατάσταση πιστολιού ψεκασμού στη σελίδα 110

Εγκατάσταση της λαβής ψεκασμού στη σελίδα

2. Λιπάνετε τους δακτυλίους στεγανοποίησης στον

προσαρμογέα λάστιχου κήπου, το πιστόλι ψεκασμού και τον σωλήνα υψηλής πίεσης με γράσο. Ανατρέξτε στην ενότητα Τεχνικά στοιχεία στη σελίδα 117

σωστό τύπο γράσου. (Εικ. 56) 2543 - 001 - 13.08.2025 115Αντιμετώπιση προβλημάτων Πρόγραμμα αντιμετώπισης προβλημάτων Πρόβλημα Πιθανή αιτία Λύση Το προϊόν δεν τίθεται σε λειτουργία. Το φις ρεύματος δεν είναι συνδεδεμέ- νο σε πηγή ρεύματος. Συνδέστε το φις ρεύματος σε μια πη- γή τροφοδοσίας Ο διακόπτης λειτουργίας βρίσκεται στη θέση απενεργοποίησης (0). Γυρίστε τον διακόπτη λειτουργίας στη θέση ενεργοποίησης (Ι). Δεν υπάρχει ρεύμα στην πηγή ρεύμα-

Απευθυνθείτε σε έναν εγκεκριμένο ηλεκτρολόγο. Το καλώδιο ρεύματος έχει υποστεί

Επικοινωνήστε με έναν εγκεκριμένο αντιπρόσωπο σέρβις. Η θερμική προστασία έχει διακόψει την παροχή ρεύματος. Περιμένετε να κρυώσει το προϊόν προτού το χρησιμοποιήσετε ξανά. Χρησιμοποιείται λανθασμένος τύπος καλωδίου επέκτασης. Βεβαιωθείτε ότι το καλώδιο επέκτα- σης είναι πλήρως τυλιγμένο και ότι η παροχή τάσης συμφωνεί με την τάση του προϊόντος. Η ασφάλεια καίγεται κατά την εκκίνη- ση ή τη λειτουργία. Χρησιμοποιείται λάθος τύπος ασφά-

Βεβαιωθείτε ότι χρησιμοποιείτε ασφά- λεια βραδείας τήξης κατηγορίας "C" ή "K". Η λειτουργία του προϊόντος δεν στα-

Το προϊόν έχει υποστεί ζημιά. Αποσυνδέστε το φις ρεύματος και απευθυνθείτε σε έναν εγκεκριμένο αντιπρόσωπο σέρβις. Το προϊόν υπερθερμαίνεται. Η παροχή αέρα δεν είναι επαρκής. Καθαρίστε τα στόμια εισαγωγής αέ-

Το προϊόν δεν λειτουργεί ομαλά. Υπάρχει αέρας στο σύστημα. Εξαερώστε το σύστημα. Η πίεση νερού δεν είναι ικανοποιητι-

Ο σωλήνας είναι λυγισμένος Βεβαιωθείτε ότι δεν υπάρχει λύγισμα στους σωλήνες. Ο διακόπτης λειτουργίας βρίσκεται στη θέση απενεργοποίησης (0). Γυρίστε τον διακόπτη λειτουργίας στη θέση ενεργοποίησης (Ι). Η παροχή νερού δεν είναι επαρκής. Βεβαιωθείτε ότι το προϊόν είναι συν- δεδεμένο σωστά στην παροχή νερού. Ελέγξτε τις ρυθμίσεις πίεσης νερού στον διακόπτη πίεσης και στο ακρο- φύσιο. Βεβαιωθείτε ότι υπάρχει επαρ- κής ροή νερού. Το φίλτρο νερού είναι φραγμένο. Καθαρίστε το φίλτρο νερού. Ελέγξτε τις ρυθμίσεις πίεσης νερού στον δια- κόπτη πίεσης και στο ακροφύσιο. Υπάρχει αέρας στο σύστημα. Εξαερώστε το σύστημα. Το αξεσουάρ δεν είναι σωστό. Βεβαιωθείτε ότι χρησιμοποιείτε το σωστό αξεσουάρ. 116 2543 - 001 - 13.08.2025Μεταφορά, αποθήκευση και απόρριψη

• Αποσυνδέστε το φις ρεύματος από την πηγή τροφοδοσίας πριν από τη μεταφορά του προϊόντος.

• Αποσυνδέστε το προϊόν από την παροχή νερού πριν από τη μεταφορά του προϊόντος.

• Κατά τη μεταφορά, στερεώνετε το προϊόν για να αποφύγετε τη μετακίνησή του.

• Αποστραγγίστε όλο το νερό από το προϊόν, τον σωλήνα νερού υψηλής πίεσης και τα αξεσουάρ πριν αποθηκεύσετε το προϊόν.

• Προετοιμάστε το προϊόν για φύλαξη. Ανατρέξτε στην

Προετοιμασία του προϊόντος για φύλαξη στη σελίδα 117

• Διατηρείτε το προϊόν σε στεγνό περιβάλλον προστατευμένο από τον παγετό. Προετοιμασία του προϊόντος για φύλαξη

1. Διακόψτε τη λειτουργία του προϊόντος και

αποσυνδέστε το φις ρεύματος από την πηγή

2. Αποσυνδέστε το προϊόν από την πηγή νερού.

Ανατρέξτε στην ενότητα Αποσύνδεση προϊόντος από την παροχή νερού στη σελίδα 112

3. Βεβαιωθείτε ότι όλα τα αξεσουάρ είναι στεγνά.

4. Τοποθετήστε τη λαβή ψεκασμού, το πιστόλι

ψεκασμού και τα ακροφύσια στις βάσεις τους.

5. Αποσυνδέστε τον σωλήνα νερού υψηλής πίεσης από

τη λαβή ψεκασμού και τυλίξτε τον σωλήνα νερού υψηλής πίεσης στο καρούλι σωλήνα. (Εικ. 57)

6. Τοποθετήστε το καλώδιο τροφοδοσίας στη βάση του

και προσαρτήστε τον ιμάντα. (Εικ. 58)

Το σύμβολο σημαίνει ότι το προϊόν δεν είναι οικιακό απόρριμμα. Ανακυκλώστε μέσω του τοπικού συστήματος συλλογής ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Αυτό συμβάλλει στην ορθή διαχείριση των αποβλήτων στο τέλος του κύκλου ζωής τους. Επικοινωνήστε με τις τοπικές αρχές, τις υπηρεσίες διαχείρισης οικιακών απορριμμάτων, τον αντιπρόσωπο ή το κατάστημα λιανικής για πληροφορίες. Η εσφαλμένη απόρριψη ενδέχεται να έχει αρνητικές επιπτώσεις στο περιβάλλον και την ανθρώπινη υγεία, λόγω της πιθανής παρουσίας επικίνδυνων ουσιών. (Εικ. 12) Περιεχόμενα Αυτό το σύμβολο υπάρχει πάνω στο προϊόν ή στη συσκευασία του προϊόντος. Τεχνικά στοιχεία Τεχνικά στοιχεία PW 480 PW 490 PW 490 Κωδικός προϊόντος 9704684-01 9704684-02 Κινητήρας και αντλία Τύπος Σειρά κινητήρα

Ισχύς, W 2900 3300 2400 Εύρος τάσης, V 230 230 230 - 240 Συχνότητα, Hz 50 50 50 Ονομαστικό ρεύμα, A 12,6 14,5 10 Μέγ. παροχή νερού, l/h 610 650 520 Πίεση εξόδου νερού, κατά τη λειτουργία, bar/MPa 140/14 150/15 120/12 Μέγ. πίεση εξόδου νερού, bar/MPa 180/18 190/19 160/16 Μέγ. πίεση εισόδου νερού, bar/MPa 10/1 10/1 10/1 2543 - 001 - 13.08.2025 117PW 480 PW 490 PW 490 Κωδικός προϊόντος 9704684-01 9704684-02 Μέγ. θερμοκρασία εισόδου νερού, °C/°F 60/140 60/140 60/140 Μέγ. θερμοκρασία εισόδου νερού (στη λειτουργία αναρ- ρόφησης), °C/°F 20/68 20/68 20/68 Βαθμός IP ΙPX5 ΙPX5 ΙPX5 Κατηγορία ασφαλείας Κατηγορία I Κατηγορία I Κατηγορία I

Τύπος γράσου για τη λίπανση των δακτυλίων στεγανο-

Λευκό γράσο σι- λικόνης γενικής

Λευκό γράσο σι- λικόνης γενικής

Λευκό γράσο σι- λικόνης γενικής

Βάρος, κιλά 27,8 28,4 28,4 Εκπομπές θορύβου

Στάθμη ηχητικής ισχύος, μετρούμενη τιμή dB(A) 86 86 86 Εγγυημένη στάθμη ηχητικής ισχύος L

dB(A) 89 89 89 Στάθμες ήχου

Στάθμη πίεσης θορύβου LpA, dB(A) 72 72 72 Στάθμες κραδασμών

Χέρι/βραχίονας (με στάνταρ ακροφύσιο) m/s

Εγκεκριμένα αξεσουάρ Εγκεκριμένα αξεσουάρ Κωδ. είδους Καθαριστικό επιφανειών SC 400 590 65 78-01 Φίλτρο νερού 590 65 93-01 Σύστημα αντεπιστροφής 590 65 95-01 Σωλήνας αναρρόφησης 590 65 97-01 Ψεκαστήρας αφρού FS 400 546 87 18-01 Ακροφύσιο αναρρόφησης νερού 590 66 05-01 Κιτ με περιστρεφόμενες βούρτσες 590 66 06-01

Οι εκπομπές θορύβου στο περιβάλλον μετρούνται ως ηχητική ισχύς (L

) σε συμμόρφωση με την Οδηγία 2000/14/EΚ.

Στάθμη πίεσης θορύβου σύμφωνα με το πρότυπο ISO 3744.

Επίπεδο δονήσεων σύμφωνα με το πρότυπο ISO 5349-1. 118 2543 - 001 - 13.08.2025Εγκεκριμένα αξεσουάρ Κωδ. είδους Εύκαμπτος σωλήνας προέκτασης, με υφασμάτινη ενίσχυση, 10 m 590 66 09-01 Σωλήνας καθαρισμού σωλήνων, 15 m 590 66 10-01 Σπαστό πιστόλι ψεκασμού 590 66 11-01 Καθαριστικό για πέτρα και ξύλο 590 66 12-01 Καθαριστικό και κερί οχήματος 590 66 13-01 Κιτ δακτυλίου στεγανοποίησης 591 10 64-01 2543 - 001 - 13.08.2025 119Δήλωση Συμμόρφωσης Δήλωση συμμόρφωσης ΕΕ Εμείς στη Husqvarna AB, SE-561 82 Huskvarna, Σουηδία, τηλ.: +46-36-146500, δηλώνουμε με αποκλειστική μας ευθύνη ότι το προϊόν: Περιγραφή Πλυστικό υψηλής πίεσης Μάρκα Husqvarna Τύπος / Μοντέλο PW 480, PW 490 Αναγνώριση Αριθμοί σειράς με ημερομηνία από το 2022 και έπειτα συμμορφώνεται πλήρως με τις ακόλουθες οδηγίες και τους κανονισμούς της ΕΕ: Κανονισμός Περιγραφή 2006/42/ΕΚ "σχετικά με τα μηχανήματα" 2014/30/ΕΕ "σχετικά με την ηλεκτρομαγνητική συμβατότητα" 2000/14/ΕΚ Παράρτημα V "σχετικά με τις εκπομπές θορύβου στο περιβάλλον" 2011/65/ΕΕ "σχετικά με τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών σε είδη ηλεκ- τρικού και ηλεκτρονικού εξοπλισμού" και ότι εφαρμόζονται τα παρακάτω πρότυπα ή/και τεχνικές προδιαγραφές: EN 60335-1:2012/A11:2014/ A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 55014-1:2017/A11:2020, EN

61000-3-11:2000, EN 55014-2:2015, EN IEC

63000:2018. Για πληροφορίες σχετικά με τις εκπομπές θορύβου, ανατρέξτε στην ενότητα Τεχνικά στοιχεία στη σελίδα 117
