РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PW 490 HUSQVARNA

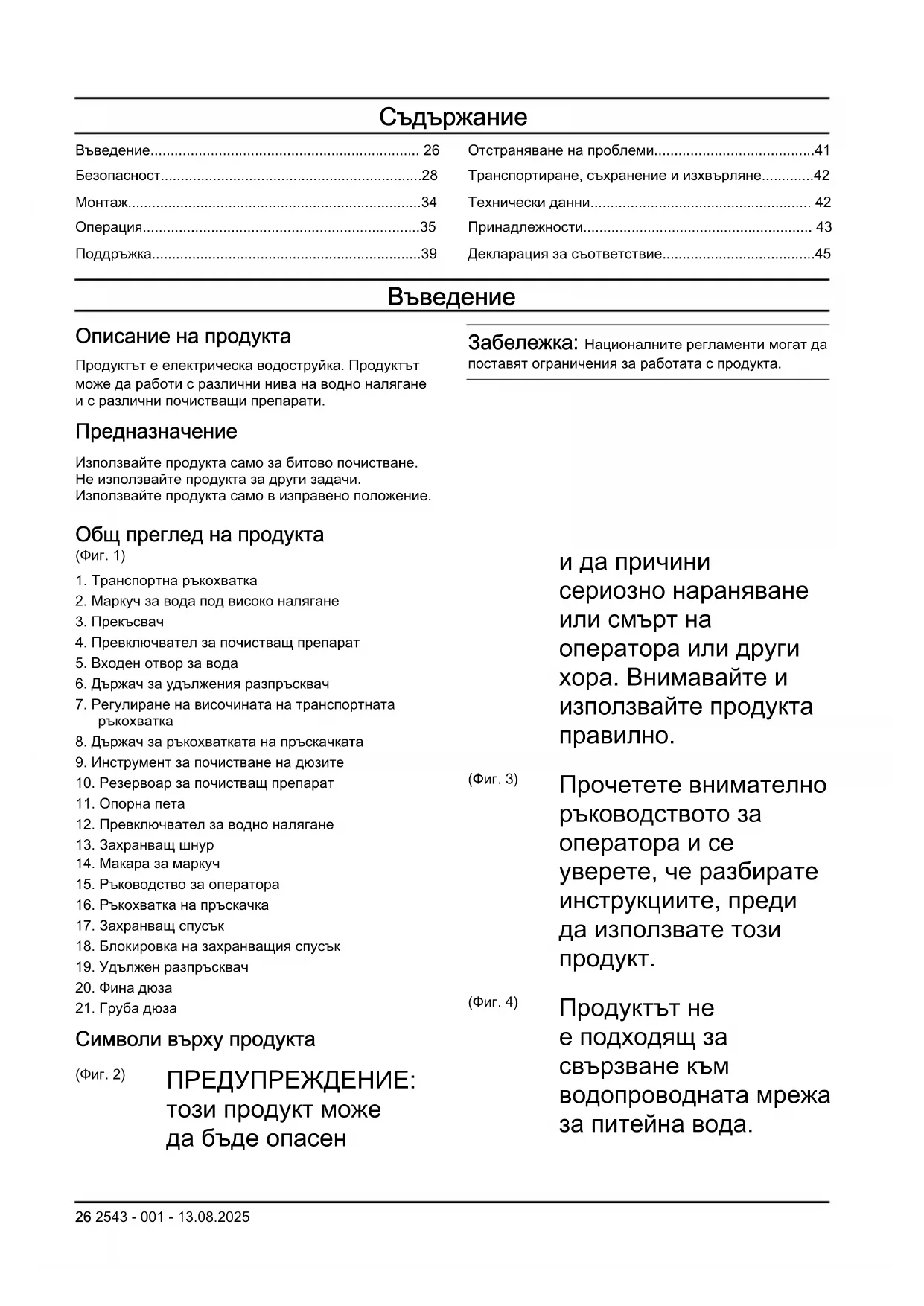

Описание на продукта Продуктът е електрическа водоструйка. Продуктът може да работи с различни нива на водно налягане и с различни почистващи препарати. Предназначение Използвайте продукта само за битово почистване. Не използвайте продукта за други задачи. Използвайте продукта само в изправено положение. Забележка: Националните регламенти могат да поставят ограничения за работата с продукта. Общ преглед на продукта (Фиг. 1)

1. Транспортна ръкохватка

4. Превключвател за почистващ препарат

5. Входен отвор за вода

6. Държач за удължения разпръсквач

7. Регулиране на височината на транспортната

8. Държач за ръкохватката на пръскачката

9. Инструмент за почистване на дюзите

10. Резервоар за почистващ препарат

12. Превключвател за водно налягане

16. Ръкохватка на пръскачка

17. Захранващ спусък

18. Блокировка на захранващия спусък

19. Удължен разпръсквач

Символи върху продукта (Фиг. 2) ПРЕДУПРЕЖДЕНИЕ: този продукт може да бъде опасен и да причини сериозно нараняване или смърт на оператора или други хора. Внимавайте и използвайте продукта

(Фиг. 3) Прочетете внимателно ръководството за оператора и се уверете, че разбирате инструкциите, преди да използвате този

(Фиг. 4) Продуктът не е подходящ за свързване към водопроводната мрежа за питейна вода. 26 2543 - 001 - 13.08.2025(Фиг. 5) Водните струи под високо налягане могат да бъдат опасни при подлагане на неправилна употреба. Струята не трябва да се насочва към лица, електрическо оборудване или

(Фиг. 6) Маркировка, свързана с околната среда. Продуктът или опаковката на продукта не е битов отпадък. Рециклирайте го в одобрен пункт за изхвърляне за електрическо и електронно оборудване. (Фиг. 7) Инструмент от клас II. (Фиг. 8) Етикет за шумовите емисии за околната среда съгласно директивите и регламентите на ЕС и Обединеното кралство и законодателството на Нов Южен Уелс "Регламенти относно защитата от дейности, оказващи влияние на околната среда (контрол на шума) от 2017 г.". Гарантираното ниво на звуковата мощност на продукта е посочено в Технически данни на страница 42

(Фиг. 9) Защитено срещу водна струя с ниско налягане от всякакъв ъгъл. (Фиг. 10) Пазете от замръзване. (Фиг. 11) Този продукт е в съответствие с приложимите директиви на EO. Забележка: Останалите символи/стикери на продукта се отнасят до изисквания по отношение на сертификати за определени пазари. Повреда на продукта Ние не носим отговорност за повреди по нашия продукт, ако:

• продуктът е неправилно ремонтиран.

• продуктът е ремонтиран с части, които не са от производителя или не са одобрени от производителя.

• продуктът има принадлежност, която не е от производителя или не е одобрена от производителя.

• продуктът не е ремонтиран в одобрен сервизен център или от одобрен орган.

За поддръжка на продукта отидете в раздела за поддръжка в www.husqvarna.com, за да получите достъп до инструкции, ръководства за търсене и отстраняване на неизправности или да използвате функцията за самообслужване на Husqvarna и помощника за продукти (ако се предлагат на Вашия пазар). За допълнителна поддръжка за продукта се обърнете към Вашия сервизен дилър на Husqvarna. 2543 - 001 - 13.08.2025 27Безопасност Дефиниции за безопасност Предупреждения, знаци за внимание и бележки се използват за указване на особено важни части на инструкцията. ПРЕДУПРЕЖДЕНИЕ: Използва се, ако има опасност от нараняване или смърт за оператора или за околните, ако не се спазват инструкциите в ръководството. ВНИМАНИЕ: Използва се, ако има опасност от повреждане на машината, други материали или съседната зона, ако не се спазват инструкциите в ръководството. Забележка: Използва се за предоставяне на повече информация, която е необходима в дадена

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни инструкции, преди да използвате продукта.

Не използвайте продукта, ако захранващият шнур, маркучът под високо налягане, блокировката на спусъка или ръкохватката на пръскачката е

Извършете проверка за повреда, преди да работите с продукта. Не използвайте продукта, ако има повредени или липсващи части.

Хванете здраво ръкохватката на пръскачката с две ръце. Отскачане възниква, когато дръпнете захранващия

Бъдете внимателни, когато работите с продукта. Високото налягане, предоставено от продукта, е опасно и може да причини нараняване.

2543 - 001 - 13.08.2025• Не насочвайте струята по посока към Вас, други лица или животни.

Не насочвайте струята по посока към Вас или към други лица за почистване

Не насочвайте струята по посока към електрическо оборудване или към самия

При работа с продукта използвайте лични предпазни средства. Направете справка с

предпазни средства на страница 31

Не работете с продукта близо до лица, освен ако не носят защитно оборудване.

Ако използвате почистващ препарат, спазвайте инструкциите за безопасност за почистващия препарат.

Използвайте само почистващи препарати на Husqvarna.

Използвайте правилно водно налягане и почистващи препарати и използвайте продукта само за посочените в това ръководство задачи. Ако използвате грешно водно налягане, почистващ препарат или ако използвате продукта за други задачи от посочените в това ръководство, това може да причини повреда на продукта, повърхностите, материалите или на други устройства. Husqvarna не поема отговорност за повреда, причинена от неправилно използване.

Не се препоръчва да свързвате продукта към водопроводна мрежа за питейна вода. Ако се налага да свържете продукта към водопроводна мрежа за питейна вода, спазвайте местните и националните регламенти. Използвайте еднопътен клапан (не е включен), ако е необходимо. Водата, преминала през еднопосочен клапан, се счита за негодна за пиене.

Не пръскайте запалими течности. Риск от

Не позволявайте на деца да работят с продукта.

Не позволявайте на деца да си играят с продукта.

Използвайте само принадлежности и резервни 2543 - 001 - 13.08.2025 29части, които са одобрени от Husqvarna.

Уверете се, че електрическата връзка е извършена от одобрен електротехник и е в съответствие с IEC 60364-1.

Използвайте дефектнотокова защита, която спира електричеството, ако токът на утечката е повече от 30 mA за 30 ms. Ако не разполагате с дефектнотокова защита, използвайте устройство, което ще осигури верига за заземяване.

Използвайте предпазители за стартиране на двигателя/ забавяне с характеристика C или D съгласно IEC 898-1 или IEC947-2, или съответните стандарти извън IEC.

Информация за импеданса за PW 480, PW 490: При свързване на водоструйките PW 480, PW 490 към захранване максималният разрешен импеданс е 0,40234 Ω (Zmax). Консултирайте се с контролния орган за захранване, за да се уверите, че оборудването е свързано само към захранване, което има максималния разрешен импеданс или по-малко.

Не са необходими действия за регулиране на продукти, които са маркирани с двойно напрежение и

Ако се налага да използвате удължителен кабел се уверете, че е подходящ за работа на открито. Уверете се, че контактът е на минимално разстояние от 60 mm от земята. Връзката трябва винаги да бъде суха.

Поставете прекъсвача в изключено положение (0), разкачете захранващия щепсел и включете блокировката на захранващия спусък, преди да се отдалечите от

Поставете прекъсвача в изключено положение (0) и разкачете захранващия щепсел, преди да смените принадлежността.

Поставете прекъсвача в изключено положение (0) и разкачете захранващия щепсел, преди да почистите или да извършите техническо обслужване на

Не работете с продукта в среди, където околната

2543 - 001 - 13.08.2025температура е по-ниска от 0°C.

Не поставяйте предмети върху продукта, когато

Не пийте вода, която е била използвана с продукта.

Внимавайте за хвърчащи предмети. В очите Ви могат да попаднат камъчета и изхвърлени предмети, които могат да причинят слепота или сериозно нараняване.

Ако продуктът не работи правилно, направете

Лични предпазни средства на страница 31

Лични предпазни средства ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни инструкции, преди да използвате продукта.

Личните предпазни средства не изключват изцяло риска от нараняване, но намаляват степента на нараняването при възникване на злополука. Нека Вашият дилър Ви помогне да изберете подходящото оборудване.

Носете ботуши или обувки за тежък режим на работа, които са устойчиви на хлъзгане. Не носете отворени обувки и не ходете

Използвайте одобрена защита на слуха.

Използвайте предпазни

Използвайте средства за защита на дихателната система с клас FFP2 или еквивалентен, ако работите с продукта в среди, където могат да се образуват опасни аерозоли. Устройства за безопасност на

ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни инструкции, преди да използвате продукта.

Не използвайте продукт с устройства за безопасност, 2543 - 001 - 13.08.2025 31които са повредени или не работят правилно.

Не отстранявайте и не правете модификации по устройствата за безопасност.

Извършвайте редовно проверка на устройствата за безопасност. Ако устройствата за безопасност са повредени или не работят правилно, се обърнете към Вашия сервиз на Husqvarna. Блокировка на захранващия

Блокировката на захранващия спусък (A) предотвратява случайното му (B) задействане. Когато блокировката на захранващия спусък е в заключено положение, той не може да се

(Фиг. 13) Захранващ спусък Продуктът стартира при натискане на захранващия спусък. Продуктът спира при освобождаване на захранващия спусък. Термичен предпазител Продуктът разполага с автоматичен термичен предпазител. Ако продуктът се нагорещи прекалено много, термичният предпазител ще спре захранването към продукта. Ако термичният предпазител е спрял захранването, изчакайте докато продуктът не се охлади. Термичният предпазител ще се нулира автоматично, когато продуктът е достатъчно

Хидравличен предпазен

Продуктът разполага с вграден хидравличен предпазен клапан, който предотвратява прекалено високо налягане в системата. Инструкции за безопасност при техническо обслужване ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни инструкции, преди да извършвате техническо обслужване на продукта. ВНИМАНИЕ: Винаги извършвайте

обслужване, преди да 32 2543 - 001 - 13.08.2025стартирате продукта след дълго време на съхранение.

Поставете прекъсвача в изключено (0) положение и разкачете захранващия щепсел от източника на захранване, преди да извършите техническо обслужване на продукта.

Разкачете продукта от източника на вода и се уверете, че всички части са сухи, преди да извършите техническо обслужване на

Извършвайте само техническото обслужване, посочено в това ръководство за оператора.

Използвайте само резервни части, препоръчани от Husqvarna. Маркучите за вода под високо налягане, фитингите и съединенията са важни за безопасността, когато работите с продукта. Използвайте само маркучи, фитинги и съединения, препоръчани от производителя.

Не ремонтирайте продукта. Обърнете се към Вашия сервиз на Husqvarna.

Обърнете се към Вашия сервиз на Husqvarna, ако захранващият щепсел или захранващият шнур е

Не допускайте деца да почистват или да извършват техническо обслужване на продукта. Общи инструкции за безопасност ПРЕДУПРЕЖДЕНИЕ: Прочетете следващите предупредителни инструкции, преди да използвате продукта.

Този продукт е опасен, ако се използва неправилно или ако не сте внимателни. Неспазването на инструкциите за безопасност може да доведе до нараняване или смърт.

Винаги бъдете внимателни и подхождайте разумно. Ако не сте сигурни как да работите с продукта при специална ситуация, спрете и се обърнете към Вашия сервиз на Husqvarna, преди да продължите.

Имайте предвид, че операторът носи отговорност за злополуки, включващи други лица или тяхното имущество. 2543 - 001 - 13.08.2025 33• Поддържайте продукта чист. Уверете се, че разчитате ясно знаците и стикерите.

Никога не позволявайте на деца или на хора, незапознати с тези инструкции, да използват уреда. Местните регламенти може да поставят възрастови ограничения за

Този продукт може да се използва от лица с намалени физически, сетивни или умствени способности, ако са под наблюдение или са им дадени инструкции как да работят безопасно с продукта и разбират свързаните с това

Този продукт може да се използва от лица, които нямат необходимия опит или познания, ако са под надзор или са им дадени инструкции как да работят безопасно с продукта и разбират свързаните с това

Не използвайте продукта, ако сте уморени, болни или под въздействието на алкохол, наркотици или лекарства. Това оказва отрицателно въздействие върху Вашето зрение, бдителност, координация и

Не използвайте повреден

Не променяйте този продукт и не го използвайте, ако има вероятност той да е бил променен от други лица.

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете главата за безопасност, преди да монтирате продукта. За монтиране на долния държач за ръкохватката на пръскачката и удължения разпръсквач

• Натиснете долния държач на удължения разпръсквач в ръкохватката, докато се заключи на място. (Фиг. 14) За монтиране на горния държач за ръкохватката на пръскачката и удължения разпръсквач

• Монтирайте горния държач с винта. (Фиг. 15) За монтиране на ръкохватката за макарата за маркуч

• Натиснете ръкохватката за макарата за маркуч в държача, докато се заключи на място. (Фиг. 16) За монтиране на накрайника за градински маркуч

1. Отстранете транспортния капак от входния отвор

за вода и го изхвърлете. (Фиг. 17) 34 2543 - 001 - 13.08.20252. Монтирайте водния филтър и адаптера на градинския маркуч на входния отвор за вода. ВНИМАНИЕ: Не забравяйте да монтирате накрайника за градински маркуч направо във входния отвор за вода. Ако накрайникът за градински маркуч не е монтиран прав, това може да причини повреда на резбите, както и да възникне теч.

3. Затегнете докрай накрайника за градински

4. Отстранете накрайника за градински маркуч в

обратна последователност.

ПРЕДУПРЕЖДЕНИЕ: Прочетете и разберете раздела с инструкции за безопасност преди използване на

Husqvarna Connect Husqvarna Connect е безплатно приложение за Вашето мобилно устройство. Приложението Husqvarna Connect осигурява разширени функции за Вашия продукт на Husqvarna:

• Разширена продуктова информация.

• Информация и помощ за частите на продукта и сервизното обслужване. За да започнете да използвате Husqvarna Connect

1. Изтеглете приложението Husqvarna Connect на

Вашето мобилно устройство.

2. Регистрирайте се в приложението Husqvarna

3. Следвайте стъпките с инструкции в

приложението Husqvarna Connect, за да свържете и регистрирате продукта. Забележка: Приложението Husqvarna Connect не е налично за изтегляне на всички пазари. Свържете се с дистрибутор по обслужването за повече информация. За монтиране на ръкохватката на пръскачката

• Хванете здраво ръкохватката на пръскачката с една ръка и натиснете маркуча за вода под високо налягане в бързата връзка на ръкохватката на пръскачката. (Фиг. 18) За отстраняване на ръкохватката на пръскачката

• Натиснете бутона на долната ръкохватка на пръскачката и издърпайте маркуча за вода под високо налягане. (Фиг. 19) За монтиране на удължения разпръсквач

1. Хванете ръкохватката на пръскачката с една

ръка и натиснете съединението върху удължения разпръсквач в ръкохватката на пръскачката. (Фиг. 20)

2. Завъртете удължения разпръсквач по

часовниковата стрелка и освободете удължения разпръсквач. Удълженият разпръсквач се заключва на място. За отстраняване на удължения разпръсквач

1. Натиснете удължения разпръсквач и го

завъртете обратно на часовниковата стрелка. (Фиг. 21)

2. Издърпайте удължения разпръсквач от

ръкохватката на пръскачката. За монтиране и отстраняване на

Продуктът се доставя със следващите 2 дюзи:

• Фина дюза с права водна струя

• Груба дюза с въртяща се водна струя Фината дюза може да се използва за почистване на чувствителни повърхности, например на превозни средства. Грубата дюза може да се използва за почистване на повърхности, които не са чувствителни, например алеи. (Фиг. 22)

Не използвайте грубата дюза върху чувствителни повърхности, например боядисани повърхности на превозно средство. Въртящата се водна струя може да причини повреда на повърхността.

• За да монтирате дюза, хванете удължения разпръсквач с една ръка и натиснете съединението на дюзата върху удължения разпръсквач. (Фиг. 23) 2543 - 001 - 13.08.2025 35• Завъртете дюзата по часовниковата стрелка и освободете дюзата. Дюзата се заключва на

• За да отстраните дюза, натиснете навътре дюзата и я завъртете обратно на часовниковата стрелка. (Фиг. 24)

• Издърпайте дюзата от удължения разпръсквач. За регулиране на положението на ръкохватката на пръскачката и удължения разпръсквач

• Завъртете ръкохватката на пръскачката и удължения разпръсквач в желаното положение. (Фиг. 25) За регулиране на височината на ръкохватката

1. Натиснете и задръжте бутона за регулиране на

височината на ръкохватката. (Фиг. 26)

2. Издърпайте ръкохватката до подходящо

3. Освободете бутона за регулиране на височината

на ръкохватката. За регулиране на налягането на водната струя Дюзата с права водна струя има регулируемо

Не използвайте високо налягане върху чувствителни повърхности. Водната струя може да причини повреда на повърхността.

• За да увеличите налягането на водната струя, завъртете дюзата по часовниковата стрелка. (Фиг. 27)

• За да намалите налягането на водната струя, завъртете дюзата обратно на часовниковата стрелка. (Фиг. 28) За регулиране на количеството на почистващия препарат

• За да увеличите количеството на почистващия препарат, завъртете превключвателя по часовниковата стрелка. (Фиг. 29)

• За да намалите количеството на почистващия препарат, завъртете превключвателя обратно на часовниковата стрелка. За регулиране на водното налягане и водния дебит

• За да увеличите водното налягане и водния дебит, завъртете превключвателя по часовниковата стрелка. (Фиг. 30)

• За да намалите водното налягане и водния дебит, завъртете превключвателя обратно на часовниковата стрелка. За работа с продукта

1. Свържете продукта към източник на вода.

Направете справка с За свързване на продукта към източник на вода на страница 36

2. Обезвъздушете системата. Направете справка с

За обезвъздушаване на системата на страница

стартиране на продукта на страница 38

За свързване на продукта към източник на вода Продуктът може да се използва с вода от водопроводната мрежа или вода от отворен източник на вода, например езеро или варел с вода.

• За да свържете продукта към водопроводната мрежа, направете справка с За свързване на продукта към водопроводната мрежа на страница

• За да свържете продукта към отворен източник на вода, направете справка с За свързване на продукта към отворен източник на вода на страница 37

За свързване на продукта към водопроводната мрежа

1. Монтирайте адаптера на градинския маркуч и

водния филтър към входния отвор за вода на продукта, ако е приложимо. Направете справка с За монтиране на накрайника за градински маркуч на страница 34

2. Свържете градинския маркуч към

водопроводната мрежа. Използвайте ½ in градински маркуч, който е с дължина от 10 – 25 m. (Фиг. 31)

Налягането на водата във водопроводната мрежа не трябва да бъде повече от 1 MPa (10 bar). ВНИМАНИЕ: Температурата на водата във водопроводната мрежа не трябва да бъде повече от 60°C. ВНИМАНИЕ: Не свързвайте продукта към водопроводна мрежа за питейна вода, ако е възможно. Ако се налага да свържете продукта към водопроводна мрежа за питейна вода, спазвайте местните и националните регламенти. Ако е необходимо, 36 2543 - 001 - 13.08.2025използвайте еднопътен клапан. Направете справка с

3. Отворете клапана на водопроводната мрежа и

се уверете, че водата може да тече свободно от градинския маркуч. (Фиг. 32)

4. Затворете клапана на водопроводната мрежа.

5. Свържете градинския маркуч към входния отвор

за вода на продукта. (Фиг. 33)

6. Свържете захранващия щепсел към източник на

7. Хванете здраво ръкохватката на пръскачката

с една ръка и натиснете маркуча под високо налягане в съединението за бърза връзка на ръкохватката на пръскачката. (Фиг. 34)

8. Отворете клапана на водопроводната мрежа.

9. Обезвъздушете системата преди работа

обезвъздушаване на системата на страница 37

За свързване на продукта към отворен източник на вода Продуктът може да се използва с вода от отворен източник на вода, например езеро или варел с вода. Използвайте ½ in смукателен маркуч, който е с дължина максимум 3 m. Направете справка с Одобрени принадлежности на страница 43

Температурата на водата в източника на вода не трябва да бъде повече от 20°C. ВНИМАНИЕ: Продуктът не трябва да бъде на повече от 1 m над източника

1. Ако накрайникът за градински маркуч е монтиран,

го отстранете от входния отвор за вода на продукта. (Фиг. 36)

Не отстранявайте водния филтър във входния отвор за

2. Монтирайте смукателен маркуч към входния

отвор за вода на продукта. (Фиг. 37)

3. Поставете смукателен маркуч в източника на

вода и се уверете, че филтърът е напълно

Не използвайте смукателен маркуч без филтър.

4. Натиснете бутона на ръкохватката на

пръскачката и издърпайте маркуча под високо налягане от ръкохватката на пръскачката. (Фиг. 38)

5. Свържете захранващия щепсел към източник на

6. Завъртете прекъсвача на включено (I) положение

и оставете продукта да работи за 2 минути.

7. Завъртете прекъсвача на изключено (0)

8. Хванете здраво ръкохватката на пръскачката

с една ръка и натиснете маркуча под високо налягане в съединението за бърза връзка на ръкохватката на пръскачката. (Фиг. 34)

9. Обезвъздушете системата преди работа

обезвъздушаване на системата на страница 37

За обезвъздушаване на системата ВНИМАНИЕ: Уверете се, че прекъсвачът е в изключено (0) положение, преди да обезвъздушите

1. Свържете продукта към източник на вода.

Направете справка с За свързване на продукта към източник на вода на страница 36

2. Монтирайте удължения разпръсквач върху

пистолетния разпръсквач. Направете справка с За монтиране на удължения разпръсквач на страница 35

3. Изключете блокировката на захранващия спусък.

Направете справка с За включване и изключване на блокировката на захранващия спусък на страница 38

4. Натиснете и задръжте спусъка на захранване,

докато не започне да излиза вода от дюзата на удължения разпръсквач. (Фиг. 39) За разкачване на продукта от източника на

1. Завъртете прекъсвача на изключено (0)

2. Ако продуктът е свързан към водопроводната

мрежа, затворете клапана на водопроводната

3. Ако продуктът е свързан към водопроводната

мрежа, разкачете градинския маркуч и еднопътния клапан от водопроводната мрежа. (Фиг. 40)

4. Ако продуктът е свързан към отворен източник

на вода, отстранете смукателния маркуч от източника на вода.

5. Натиснете и задръжте спусъка на захранване,

докато не започне да излиза вода от дюзата на удължения разпръсквач. 2543 - 001 - 13.08.2025

376. Разкачете градинския маркуч от входния отвор за

вода на продукта. (Фиг. 41) Забележка: Ако продуктът е свързан към отворен източник на вода, разкачете смукателния

7. Натиснете бутона на ръкохватката на

пръскачката и издърпайте маркуча под високо налягане от ръкохватката на пръскачката. (Фиг. 42)

8. Завъртете прекъсвача на включено (I)

положение. Оставете продукта да работи, докато от маркуча под високо налягане повече на излиза

9. Завъртете прекъсвача на изключено (0)

10. Оставете ръкохватката на пръскачката,

удължения разпръсквач и дюзите да изсъхнат, преди да поставите продукта на съхранение. За включване и изключване на блокировката на захранващия спусък

• За да включите блокирането на спусъка на захранване, натиснете бутона нагоре. (Фиг. 43)

• За да изключите блокирането на спусъка на захранване, натиснете бутона надолу. За стартиране на продукта ВНИМАНИЕ: Използвайте продукта само в изправено положение. Използването на продукта в хоризонтално положение може да го

1. Свържете продукта към източник на вода.

Направете справка с За свързване на продукта към източник на вода на страница 36

2. Свържете захранващия щепсел към източник на

3. Завъртете прекъсвача на включено (I)

положение. (Фиг. 44)

4. Изключете блокировката на захранващия спусък.

Направете справка с За включване и изключване на блокировката на захранващия спусък на страница 38

5. Натиснете захранващия спусък на ръкохватката

Продуктът спира автоматично, когато освободите захранващия спусък. За спиране на продукта

Продуктът спира автоматично, когато освободите захранващия спусък.

1. Освободете захранващия спусък на ръкохватката

2. Включете блокировката на захранващия спусък.

Направете справка с За включване и изключване на блокировката на захранващия спусък на страница 38

3. Завъртете прекъсвача на изключено (0)

положение. (Фиг. 45)

4. Разкачете захранващия щепсел от източника на

5. Разкачете продукта от източника на вода.

Направете справка с За разкачване на продукта от източника на вода на страница 37

Забележка: Винаги разкачвайте продукта от източника на вода, ако се отдалечите от продукта за повече от 5 минути. За използване на почистващ

1. Отстранете резервоара за почистващ препарат

от държача му. (Фиг. 46)

3. Напълнете резервоара с почистващ препарат.

(Фиг. 48) ВНИМАНИЕ: Използвайте само почистващи препарати, които се препоръчват от Husqvarna. ВНИМАНИЕ: Уверете се, че маркучът не е прегънат.

4. Монтирайте капачката на резервоара за

почистващ препарат. Поставете резервоара за почистващ препарат на мястото му. (Фиг. 49)

За монтиране и отстраняване на дюза на страница 35

7. Завъртете превключвателя за почистващ

препарат, за да регулирате количеството на почистващия препарат. Направете справка с

регулиране на количеството на почистващия препарат на страница 36

8. Свържете продукта към източник на вода.

Направете справка с За свързване на продукта към източник на вода на страница 36

стартиране на продукта на страница 38

ПРЕДУПРЕЖДЕНИЕ: Преди да извършите техническо обслужване, трябва да прочетете и разберете главата за безопасност. За всички работи по обслужването и поправката на продукта е необходимо специално обучение. Осигуряваме предлагане на професионални ремонти и обслужване. За по-подробна информация направете справка с www.husqvarna.com. Разписание за техническо обслужване Техническо обслужване Преди

Извършете обща проверка. Направете справка с За извършване на обща проверка на страница 39

Почистете продукта. Направете справка с За почистване на продукта на страница

Почистете удължения разпръсквач и дюзите. Направете справка с За почистване на удължения разпръсквач и дюзите на страница 39

Почистете водния филтър. Сменете водния филтър, ако е повреден. Направете

За почистване на водния филтър на страница 40

Смажете O-пръстените на съединенията. Направете справка с За смазване на O- пръстените на съединенията на страница 40

За извършване на обща проверка ПРЕДУПРЕЖДЕНИЕ: Поставете прекъсвача в изключено (0) положение и разкачете захранващия щепсел от източника на захранване, преди да извършите техническо обслужване на

ВНИМАНИЕ: Разкачете продукта от източника на вода и се уверете, че всички части са сухи, преди да извършите техническо обслужване на продукта.

• Уверете се, че гайките и винтовете на продукта са затегнати.

• Уверете се, че кабелите на продукта не са в положение, в което могат да бъдат повредени.

• Прегледайте маркуча под високо налягане за износване и повреда. ПРЕДУПРЕЖДЕНИЕ: Не работете с продукта, ако маркучът под високо налягане е износен или

За почистване на продукта ПРЕДУПРЕЖДЕНИЕ: Поставете прекъсвача в изключено (0) положение и разкачете захранващия щепсел от източника на захранване, преди да извършите техническо обслужване на

ВНИМАНИЕ: Разкачете продукта от източника на вода и се уверете, че всички части са сухи, преди да извършите техническо обслужване на продукта.

• Почистете всички външни части със суха кърпа.

• Не използвайте водоструйка за почистване на

• Поддържайте входните отвори за въздух чисти, за да сте сигурни, че продуктът винаги има достатъчно хладна температура. За почистване на удължения разпръсквач и

ПРЕДУПРЕЖДЕНИЕ: Поставете прекъсвача в изключено (0) положение и разкачете захранващия щепсел от източника на захранване, преди да 2543 - 001 - 13.08.2025 39извършите техническо обслужване на

ВНИМАНИЕ: Разкачете продукта от източника на вода и се уверете, че всички части са сухи, преди да извършите техническо обслужване на продукта.

1. Ако има монтирана дюза на удължения

разпръсквач, я отстранете от него. Направете

За монтиране и отстраняване на дюза на страница 35

2. Почистете дюзите, съединението на удължения

разпръсквач и съединението на ръкохватката на пръскачката със сапун и вода. (Фиг. 50)

3. Ако дюзите са блокирани с материал, отстранете

материала с инструмента за почистване. (Фиг. 51) За почистване на водния филтър ПРЕДУПРЕЖДЕНИЕ: Поставете прекъсвача в изключено (0) положение и разкачете захранващия щепсел от източника на захранване, преди да извършите техническо обслужване на

ВНИМАНИЕ: Разкачете продукта от източника на вода и се уверете, че всички части са сухи, преди да извършите техническо обслужване на продукта.

1. Ако накрайникът за градински маркуч е монтиран,

го отстранете от входния отвор за вода на продукта. (Фиг. 52)

2. Извадете водния филтър. Използвайте чифт

плоски клещи. (Фиг. 53)

3. Извършете проверка за повреда на водния

филтър. Сменете водния филтър, ако е повреден. (Фиг. 54)

4. Промийте водния филтър с чиста вода. (Фиг. 55)

За смазване на O-пръстените на съединенията ПРЕДУПРЕЖДЕНИЕ: Поставете прекъсвача в изключено (0) положение и разкачете захранващия щепсел от източника на захранване, преди да извършите техническо обслужване на

ВНИМАНИЕ: Разкачете продукта от източника на вода и се уверете, че всички части са сухи, преди да извършите техническо обслужване на продукта.

1. Отстранете удължения разпръсквач от

ръкохватката на пръскачката и ръкохватката на пръскачката от маркуча под високо налягане. Направете справка с За монтиране на удължения разпръсквач на страница 35

За монтиране на ръкохватката на пръскачката на страница 35

2. Смажете О-пръстените на накрайника за

градински маркуч, удължения разпръсквач и маркуча под високо налягане с грес. Направете

Технически данни на страница 42

2543 - 001 - 13.08.2025Отстраняване на проблеми Разписание за търсене и отстраняване на неизправности Проблем Възможна причина Решение Продуктът не стартира. Захранващият щепсел не е свър- зан към източник на захранване. Свържете захранващия щепсел към източник на захранване Прекъсвачът е в изключено (0) по-

Завъртете прекъсвача на включе- но (I) положение. В източника на захранване няма електричество. Говорете с одобрен електротех-

Захранващият шнур е повреден. Обърнете се към одобрен сервиз. Термичният предпазител е спрял захранването. Изчакайте, докато продуктът не се охлади, преди да работите отново с продукта. Използван е грешен тип удължите-

Уверете се, че удължителният ка- бел е развит докрай и че напреже- нието е в съответствие с напреже- нието на продукта. Предпазителят изгаря по време на стартиране или работа. Използван е грешен тип предпази-

Уверете се, че използвате предпа- зител със забавено действие, кой- то е от клас "C" или "K". Продуктът не спира. Продуктът е повреден. Разкачете захранващия щепсел и се обърнете към одобрен сервиз. Продуктът става прекалено горещ. Въздушният поток не е достатъ-

Почистете смукателните въздухо-

Продуктът не работи равномерно. В системата има въздух. Обезвъздушете системата. Водното налягане е незадоволи-

Маркучът е огънат Уверете се, че по маркучите няма

Прекъсвачът е в изключено (0) по-

Завъртете прекъсвача на включе- но (I) положение. Водният дебит не е достатъчен. Уверете се, че продуктът е свър- зан правилно към източника на во- да. Проверете настройките за вод- но налягане както на превключва- теля за налягане, така и на дюза- та. Уверете се, че водният дебит е достатъчен. Водният филтър е задръстен. Почистете водния филтър. Прове- рете настройките за водно наляга- не както на превключвателя за на- лягане, така и на дюзата. В системата има въздух. Обезвъздушете системата. Принадлежността не е свързана. Уверете се, че използвате правил- ната принадлежност. 2543 - 001 - 13.08.2025 41Транспортиране, съхранение и изхвърляне Транспортиране

• Разкачете захранващия щепсел от източника на захранване преди транспортиране на продукта.

• Разкачете продукта от източника на вода преди транспортиране на продукта.

• Закрепете продукта, за да предотвратите движение по време на транспортиране.

• Източете цялата вода от продукта, маркуча под високо налягане и принадлежностите, преди да поставите продукта на съхранение.

• Подгответе продукта за съхранение. Направете

За подготвяне на продукта за съхранение на страница 42

• Съхранявайте продукта в суха и незамръзваща

За подготвяне на продукта за съхранение

1. Спрете продукта и разкачете захранващия

щепсел от източника на захранване.

2. Разкачете продукта от източника на вода.

Направете справка с За разкачване на продукта от източника на вода на страница 37

3. Уверете се, че всички принадлежности са сухи.

4. Поставете ръкохватката на пръскачката,

удължения разпръсквач и дюзите в държачите

5. Разкачете маркуча за вода под високо налягане

от ръкохватката на пръскачката и навийте маркуча за вода под високо налягане на макарата за маркуч. (Фиг. 57)

6. Поставете захранващия шнур на държача му и

Символът означава, че продуктът не е битов отпадък. Рециклирайте го чрез местната система за събиране на електрическо и електронно оборудване. Това допринася за правилното управление на отпадъците в края на жизнения цикъл. Свържете се с местните власти, местните служби за отпадъци, Вашия дилър или търговец на дребно за информация. Неправилното изхвърляне може да окаже потенциално отрицателно влияние върху околната среда и човешкото здраве поради потенциалното наличие на опасни вещества. (Фиг. 12) Забележка: Символът се намира на продукта или на опаковката на продукта. Технически данни Технически характеристики PW 480 PW 490 PW 490 Номер на артикул 9704684-01 9704684-02 Двигател и помпа Тип Двигател, серия

Тип грес за смазване на О-пръстени Универсална бя- ла силиконова

Универсална бя- ла силиконова

Универсална бя- ла силиконова

Ниво на звуковата мощност, измерена в dB(A) 86 86 86 Ниво на звуковата мощност, гарантирано L

Ниво на звуковото налягане, LpA dB(A) 72 72 72 Нива на вибрациите

Длан/ръка (със стандартна дюза) m/s

< 2,5 < 2,5 < 2,5 Принадлежности Одобрени принадлежности Одобрени принадлежности № на артикула Почистващ препарат за повърхности SC 400 590 65 78-01 Воден филтър 590 65 93-01 Еднопътен клапан 590 65 95-01 Смукателен маркуч 590 65 97-01 Пръскачка за пяна FS 400 546 87 18-01 Смукателна дюза за вода 590 66 05-01

Емисии на шума в околната среда, измерени като звукова мощност (L

) в съответствие с директива на ЕО 2000/14/ЕО.

Ниво на звуковото налягане съгласно ISO 3744.

Ниво на вибрациите съгласно ISO 5349-1. 2543 - 001 - 13.08.2025 43Одобрени принадлежности № на артикула Комплект за въртяща се четка 590 66 06-01 Удължителен маркуч, армиран текстил, 10 m 590 66 09-01 Маркуч за почистване на тръба, 15 m 590 66 10-01 Извит удължен разпръсквач 590 66 11-01 Устройство за почистване на камък и дърво 590 66 12-01 Устройство за почистване и полиране на превозни средства 590 66 13-01 Комплект О-пръстени 591 10 64-01 44 2543 - 001 - 13.08.2025Декларация за съответствие Декларация за съответствие на ЕС Ние, Husqvarna AB, SE-561 82 Huskvarna, Швеция, тел.: +46-36-146500, декларираме на своя собствена отговорност, че продуктът: Описание Водоструйка Марка Husqvarna Тип/модел PW 480, PW 490 Идентификация Серийни номера от 2022 и нататък отговаря напълно на следните директиви и регламенти на ЕС: Регламент Описание 2006/42/EО "относно машините" 2014/30/ЕС "относно електромагнитната съвместимост" 2000/14/ЕО, приложение

"относно шумовите емисии в околната среда" 2011/65/ЕС "по отношение на ограничението за използване на определени опасни вещества в електрическо и електронно оборудване" и че следните стандарти и/или технически спецификации са приложени: EN 60335-1:2012/A11:2014/A13:2017/ A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 55014-1:2017/A11:2020, EN

61000-3-11:2000, EN 55014-2:2015, EN IEC

63000:2018. За информация относно шумовите емисии направете справка с Технически данни на страница
