NAUDOJIMO INSTRUKCIJA PW 490 HUSQVARNA

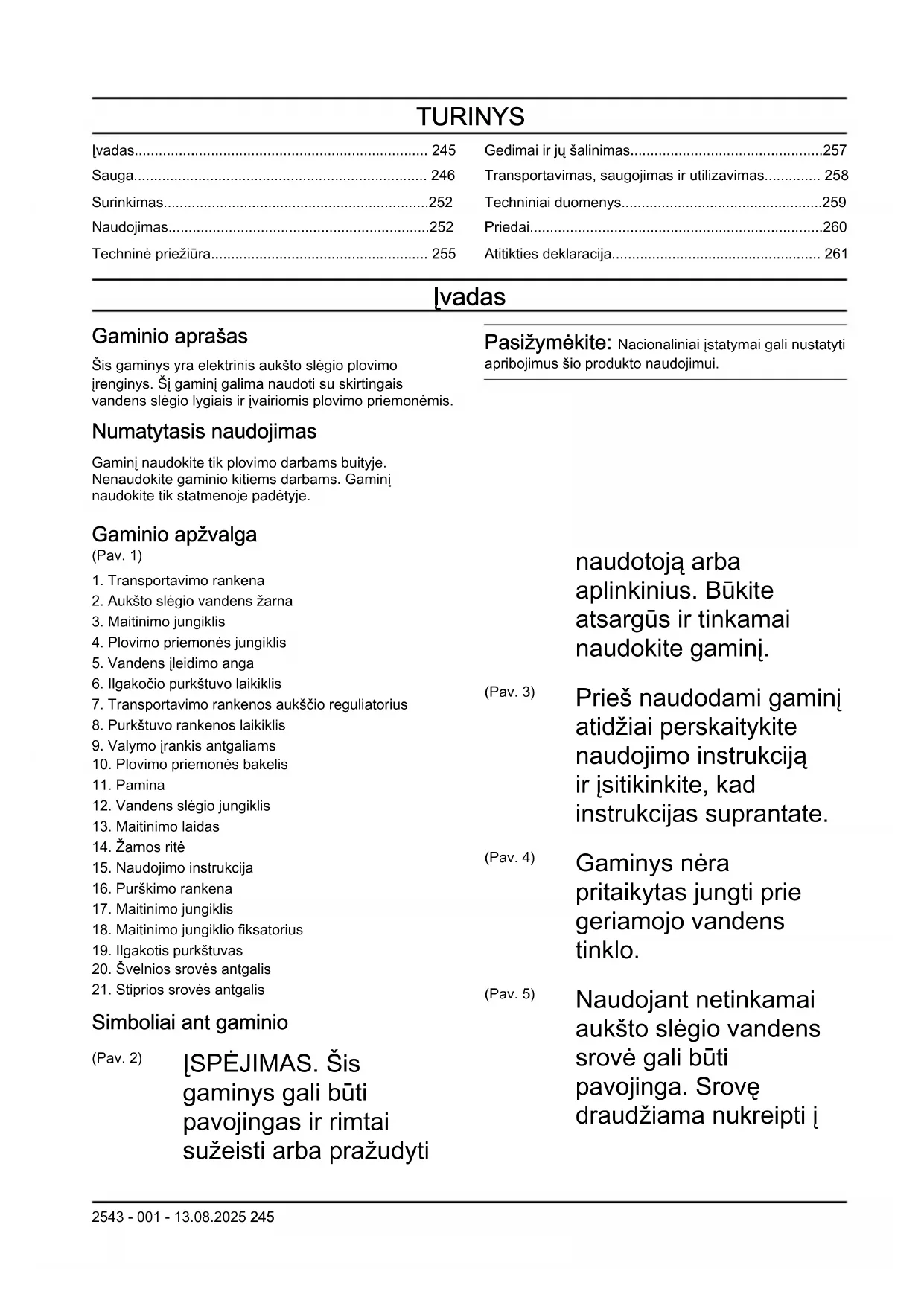

• Įvadas p. 245
• Sauga p. 246
• Surinkimas p. 252
• Naudojimas p. 252
• Techninė priežiūra p. 255
• Gedimai ir jų šalinimas p. 257
• Transportavimas, saugojimas ir utilizavimas p. 258
• Techniniai duomenys p. 259
• Priedai p. 260
• Atitikties deklaracija Įvadas Gaminio aprašas Šis gaminys yra elektrinis aukšto slėgio plovimo įrenginys. Šį gaminį galima naudoti su skirtingais vandens slėgio lygiais ir įvairiomis plovimo priemonėmis. Numatytasis naudojimas Gaminį naudokite tik plovimo darbams buityje. Nenaudokite gaminio kitiems darbams. Gaminį naudokite tik statmenoje padėtyje. Pasižymėkite: Nacionaliniai įstatymai gali nustatyti apribojimus šio produkto naudojimui. Gaminio apžvalga (Pav. 1) p. 261

1. Transportavimo rankena

2. Aukšto slėgio vandens žarna

3. Maitinimo jungiklis

4. Plovimo priemonės jungiklis

5. Vandens įleidimo anga

6. Ilgakočio purkštuvo laikiklis

7. Transportavimo rankenos aukščio reguliatorius

8. Purkštuvo rankenos laikiklis

9. Valymo įrankis antgaliams

10. Plovimo priemonės bakelis

19. Ilgakotis purkštuvas

20. Švelnios srovės antgalis

21. Stiprios srovės antgalis

Simboliai ant gaminio (Pav. 2) ĮSPĖJIMAS. Šis gaminys gali būti pavojingas ir rimtai sužeisti arba pražudyti naudotoją arba aplinkinius. Būkite atsargūs ir tinkamai naudokite gaminį. (Pav. 3) Prieš naudodami gaminį atidžiai perskaitykite naudojimo instrukciją ir įsitikinkite, kad instrukcijas suprantate. (Pav. 4) Gaminys nėra pritaikytas jungti prie geriamojo vandens tinklo. (Pav. 5) Naudojant netinkamai aukšto slėgio vandens srovė gali būti pavojinga. Srovę draudžiama nukreipti į 2543 - 001 - 13.08.2025 245žmogų, elektros įrangą ar gaminį. (Pav. 6) Aplinkosaugos simbolis. Gaminys ar gaminio pakuotė nepriskiriami buitinėms atliekoms. Nuvežkite jį į įgaliotą elektros ir elektronikos įrenginių utilizavimo vietą. (Pav. 7) II klasės įrankis. (Pav. 8) Triukšmo emisijos į aplinką ženklinimas atitinka ES ir Jungtinės Karalystės direktyvas bei reglamentus ir Naujojo Pietų Velso įstatymą „2017m. aplinkos apsaugos (triukšmo kontrolės) reglamentas“. Gaminio garantuotas garso galios lygis nurodytas Techniniai duomenys psl. 259 ir etiketėje. (Pav. 9) Apsaugota nuo žemo slėgio vandens srovės bet kuriuo kampu. (Pav. 10) Saugokite nuo šalčio. (Pav. 11) Šis gaminys atitinka taikomas ES direktyvas. Pasižymėkite: Kiti ant gaminio pateikti simboliai (etiketės) skirti kai kurių rinkų sertifikavimo reikalavimams. Produkto pažeidimai Mes neatsakome už mūsų gaminio sugadinimą, jei:

• gaminys netinkamai suremontuotas;

• gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;

• gaminys turi kito gamintojo arba gamintojo nepatvirtintą priedą;

• gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba jį suremontavo ne patvirtintas atstovas. Klientų aptarnavimo tarnyba Norėdami gauti pagalbos dėl gaminio, žr. pagalbos skiltį www.husqvarna.com, kurioje rasite instrukcijas, gedimų nustatymo ir šalinimo vadovus, arba pasinaudosite Husqvarna savitarnos paslauga ir gaminio padėjėju (jei yra jūsų rinkoje). Norėdami gauti daugiau pagalbos, kreipkitės į Husqvarna techninės priežiūros atstovą. Sauga Saugos ženklų reikšmės Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį į ypač svarbias instrukcijos dalis. PERSPĖJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma naudotojo instrukcijoje pateiktų nurodymų. 246 2543 - 001 - 13.08.2025PASTABA: Naudojamas, kai kyla pavojus sugadinti gaminį, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma naudotojo instrukcijoje pateiktų nurodymų. Pasižymėkite: Naudojama pateikti daugiau, nei būtina esamoje situacijoje, informacijos. Naudojimo saugos instrukcijos PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

Gaminio nenaudokite, jei pažeistas maitinimo laidas, aukšto slėgio žarna, gaiduko fiksatorius arba purškimo rankena.

Prieš naudodami gaminį patikrinkite, ar jis nesugadintas. Nenaudokite gaminio, jei yra sugadintų dalių arba jų trūksta.

Purškimo rankeną tvirtai laikykite abiem rankomis. Paspaudus įjungimo gaiduką juntama atatrankos jėga.

Naudodami gaminį būkite atsargūs. Gaminio sukuriama aukšto slėgio srovė yra pavojinga ir gali sužeisti.

Srovės nenukreipkite į save, kitus žmones ar gyvūnus.

Nenukreipkite srovės į save ar kitus žmones norėdami nuplauti avalynę.

Nenukreipkite srovės į elektros įrangą ar patį gaminį.

Naudodami gaminį visada dėvėkite asmenines apsaugines priemones. Žr. Asmeninės apsauginės priemonės psl. 249

Nenaudokite gaminio prie žmonių, jei jie nedėvi apsaugos priemonių.

Jei naudojate plovimo priemonę, laikykitės plovimo priemonės saugos instrukcijų.

Naudokite tinkamą vandens slėgį ir plovimo priemones, be to, gaminį naudokite tik šiame vadove aprašytiems darbams. Jei naudosite netinkamą vandens slėgį, plovimo priemonę arba gaminį naudosite kitiems nei šiame vadove aprašytiems darbams atlikti, galite sugadinti gaminį, pažeisti paviršius, medžiagas ar kitus įrenginius. „Husqvarna“ 2543 - 001 - 13.08.2025 247neprisiima atsakomybės už pažeidimus, atsiradusius dėl netinkamo naudojimo.

Gaminio nerekomenduojama jungti prie geriamojo vandens tinklo. Jei gaminį turite jungti prie geriamojo vandens tinklo, laikykitės vietinių ir šalyje galiojančių taisyklių. Prireikus naudokite atgalinio srauto vožtuvą (nepridedamas). Pro atbulinį vožtuvą pratekėjęs vanduo yra laikomas negeriamu.

Nepurkškite degių skysčių. Sprogimo pavojus.

Neleiskite vaikams valdyti gaminio.

Neleiskite vaikams žaisti su gaminiu.

Neleiskite gaminiu naudotis nemokantiems juo naudotis žmonėms.

Naudokite tik Husqvarna patvirtintus priedus ir atsargines dalis.

Pasirūpinkite, kad elektros jungtis sujungtų kvalifikuotas elektrikas ir kad darbai būtų atlikti laikantis IEC 60364-1 reikalavimų.

Naudokite liekamosios srovės įtaisą, kuris nutraukia elektros tiekimą, jei nuotėkio srovė 30 ms išlieka didesnė nei 30 mA. Jei neturite įrengto liekamosios srovės įtaiso, naudokite įtaisą, kuriuo grandinė būtų įžeminta.

PW 480, PW 490 varžos informacija: Kai aukšto slėgio plovyklas PW 480, PW 490 prijungiate prie maitinimo šaltinio, maks. leistina varža yra 0,40234 Ω (Zmax). Pasitarkite su maitinimo šaltinio tiekėju ir įsitikinkite, kad įranga bus jungiama tik prie maitinimo šaltinio, kurio leistina varža didžiausia arba mažesnė.

Gaminių, paženklintų dviejų įtampų ir dažnių etiketėmis, reguliuoti nereikia.

Jei būtina naudoti ilginamąjį laidą, įsitikinkite, kad jis tinkamas naudoti lauke. Pasirūpinkite, kad lizdas yra ne mažesniu kaip 60mm atstumu nuo žemės. Jungtis visada turi išlikti sausa.

Prieš nueidami nuo gaminio maitinimo jungiklį nustatykite į išjungimo padėtį (0), atjunkite maitinimo kištuką ir paspauskite gaiduko fiksatorių.

2543 - 001 - 13.08.2025• Prieš keisdami priedą maitinimo jungiklį nustatykite į išjungimo padėtį (0) ir atjunkite maitinimo kištuką.

Prieš atlikdami gaminio valymo ar priežiūros darbus maitinimo jungiklį nustatykite į išjungimo padėtį (0) ir atjunkite maitinimo kištuką.

Nenaudokite gaminio, jei aplinkos temperatūra yra žemesnė nei 0°C.

Nebandykite įjungti užšalusio gaminio.

Nedėkite daiktų ant gaminio, kai jis naudojamas.

Negerkite vandens, kuris buvo naudojamas su gaminiu.

Nenaudokite gaminio šalia atvirų langų.

Saugokitės į orą išsviedžiamų objektų. Akmenukai ir palaidos šiukšlės gali pataikyti į akis ir apakinti ar sunkiai jas sužaloti.

Jei gaminys veikia netinkamai, žr. Asmeninės apsauginės priemonės psl.

Asmeninės apsauginės priemonės PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

Asmeninės apsauginės priemonės nepadės visiškai išvengti pavojaus susižeisti, tačiau nelaimingo atsitikimo atveju mažiau nukentėsite. Leiskite prekybos atstovui padėti pasirinkti tinkamą įrangą.

Avėkite patvarius, neslystančius batus. Neavėkite atvirų batų ir nebūkite basi.

Dėvėkite apsauginius drabužius.

Dėvėkite apsauginius akinius.

Jei gaminį naudojate aplinkoje, kurioje susidaro pavojingi aerozoliai, naudokite FFP2 klasės ar joms lygiavertes kvėpavimo takų apsaugos priemones. Gaminio apsauginės priemonės PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

Nenaudokite gaminio su saugos įtaisais, kurie yra 2543 - 001 - 13.08.2025 249pažeisti arba tinkamai neveikia.

Nepašalinkite ir nemodifikuokite saugos įtaisų.

Reguliariai tikrinkite apsaugines priemones. Jei saugos įtaisai pažeisti arba tinkamai neveikia, kreipkitės į Husqvarna techninės priežiūros atstovą. Maitinimo jungiklio fiksatorius Gaiduko fiksatorius (A) neleidžia netyčia nuspausti gaiduko (B). Kai gaiduko fiksatorius yra užfiksuotas, gaiduko paspausti negalima. (Pav. 13) Maitinimo jungiklis Gaminys pradeda veikti nuspaudus gaiduką. Gaminys sustoja gaiduką atleidus. Apsauga nuo šilumos Gaminyje yra automatinė apsauga nuo šilumos. Jei gaminys per daug įkaista, apsauga nuo šilumos nutraukia gaminio maitinimą. Jei apsauga nuo šilumos nutraukė maitinimą, palaukite, kol gaminys atvės. Apsauga nuo šilumos vėl pradės veikti automatiškai, kai gaminys pakankamai atvės. Hidraulinis apsauginis vožtuvas Gaminyje yra integruotas hidraulinis apsauginis vožtuvas, kuris saugo sistemą nuo per didelio slėgio. Priežiūros saugos instrukcijos PERSPĖJIMAS: Prieš atlikdami gaminio techninę priežiūrą, perskaitykite toliau esančius įspėjimus. PASTABA: Prieš pradėdami gaminį naudoti po ilgo sandėliavimo visada atlikite priežiūros darbus.

Maitinimo jungiklį nustatykite į išjungimo padėtį (0) ir atjunkite maitinimo kištuką nuo maitinimo šaltinio, tik tada atlikite gaminio priežiūros darbus.

Prieš atlikdami gaminio priežiūros darbus atjunkite gaminį nuo vandens šaltinio ir įsitikinkite, kad visos dalys yra sausos.

Atlikite tik šiame naudotojo vadove nurodytus priežiūros darbus.

Naudokite tik Husqvarna rekomenduojamas atsargines

2543 - 001 - 13.08.2025dalis. Aukšto slėgio vandens žarnos, jungiamieji elementai ir jungtys yra svarbios užtikrinant saugumą naudojant gaminį. Naudokite tik gamintojo rekomenduojamas žarnas, jungiamuosius elementus ir jungtis.

Netaisykite gaminio patys. Kreipkitės į Husqvarna techninės priežiūros atstovą.

Jei maitinimo kištukas arba maitinimo laidas pažeistas, kreipkitės į Husqvarna techninės priežiūros specialistą.

Neleiskite vaikams gaminio valyti ar atlikti jo priežiūros darbų. Bendrieji saugos nurodymai PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

Netinkamai arba neatidžiai naudojant šis gaminys yra pavojingas. Jei nesilaikysite saugos nurodymų, kyla sužeidimų arba mirties pavojus.

Visada elkitės atsargiai ir vadovaukitės sveiku protu. Jei tiksliai nežinote, kaip naudoti gaminį konkrečioje situacijoje, sustabdykite darbą ir prieš tęsdami pasitarkite su „Husqvarna“ techninės priežiūros specialistu.

Atsiminkite, kad už nelaimingus atitikimus, kurių metu nukentės asmenys ar turtas, bus atsakingas naudotojas.

Rūpinkitės gaminio švara. Įsitikinkite, kad galite aiškiai perskaityti ženklus ir lipdukus.

Neleiskite vaikams bei suaugusiesiems, nesusipažinusiems su instrukcijomis, naudotis įrenginiu. Gali būti, kad pagal vietos teisės aktus ribojamas naudotojo amžius.

Šį gaminį gali naudoti asmenys su ribotais fiziniais, jutiminiais ar protiniais gebėjimais, jei jie yra prižiūrimi arba jiems yra pateikti nurodymai, kaip saugiai naudoti gaminį, ir jie supranta su tuo susijusius pavojus.

Šį gaminį gali naudoti asmenys, neturintys reikiamos patirties ar žinių, jei jie yra prižiūrimi arba jiems yra pateikti nurodymai, kaip saugiai naudoti gaminį, ir jie supranta su tuo susijusius pavojus. 2543 - 001 - 13.08.2025 251• Nedirbkite su gaminiu, jeigu esate pavargę, sergate arba esate apsvaigę alkoholio, narkotinių medžiagų ar vaistų. Tai neigiamai veikia jūsų regėjimą, nuovoką, koordinaciją ar gebėjimą priimti sprendimus.

Nekeiskite gaminio ir nenaudokite jo, jei jį galėjo pakeisti kiti. Surinkimas Įvadas PERSPĖJIMAS: Prieš surinkdami gaminį perskaitykite ir supraskite skyrių apie saugą. Purškimo rankenos ir ilgakočio purkštuvo apatinio laikiklio montavimas

• Stumkite apatinį ilgakočio purkštuvo laikiklį į rankeną, kol jis užsifiksuos. (Pav. 14) Purškimo rankenos ir ilgakočio purkštuvo viršutinio laikiklio montavimas

• Viršutinį laikiklį prisukite varžtu. (Pav. 15) Žarnos ritės rankenos montavimas

• Stumkite žarnos ritės rankeną į laikiklį, kol ji užsifiksuos. (Pav. 16) Sodo žarnos adapterio montavimas

1. Nuimkite transportavimo dangtelį nuo vandens įvado

ir išmeskite jį. (Pav. 17)

2. Vandens įleidimo angoje sumontuokite vandens filtrą

ir sodo žarnos adapterį. PASTABA: Montuodami sodo žarnos adapterį ant vandens įvado pasirūpinkite, kad jis įstatytas tiesiai. Jei sodo žarnos adapteris nebus įstatytas tiesiai, gali būti sugadintas sriegis ir tekėti vanduo.

3. Sodo žarnos adapterį priveržkite iki galo.

4. Sodo žarnos adapterį nuimkite atlikdami veiksmus

priešinga tvarka. Naudojimas Įvadas PERSPĖJIMAS: Prieš naudodami gaminį perskaitykite ir supraskite skyrių apie saugą. Husqvarna Connect Husqvarna Connect yra nemokama programėlė, skirta mobiliesiems įrenginiams. Programėlė Husqvarna Connect suteikia Husqvarna gaminiui papildomas funkcijas:

• Papildoma informacija apie gaminį.

• Informacija ir patarimai apie gaminio dalis ir priežiūrą. Norėdami pradėti naudoti Husqvarna Connect

1. Atsisiųskite „Husqvarna Connect“ programėlę į

3. Norėdami prisijungti ir užregistruoti gaminį,

vadovaukitės programėlėje Husqvarna Connect pateiktomis instrukcijomis. Pasižymėkite: Programėlė Husqvarna Connect nėra prieinama visose programėlių parduotuvėse. Dėl išsamesnės informacijos kreipkitės į savo techninės priežiūros atstovą. 252 2543 - 001 - 13.08.2025Purškimo rankenos montavimas

• Viena ranka tvirtai laikydami purškimo rankeną pastumkite aukšto slėgio vandens žarną į greitą jungtį purškimo rankenoje. (Pav. 18) Purškimo rankenos nuėmimas

• Paspauskite mygtuką purškimo rankenos apačioje ir ištraukite aukšto slėgio vandens žarną. (Pav. 19) Ilgakočio purkštuvo montavimas

1. Viena ranka laikydami purškimo rankeną pastumkite

movą ant ilgakočio purkštuvo purškimo rankenos link. (Pav. 20)

2. Pasukite ilgakotį purkštuvą pagal laikrodžio rodyklę,

tada jį atleiskite. Ilgakotis purkštuvas užsifiksuoja savo vietoje. Ilgakočio purkštuvo nuėmimas

1. Pastumkite ilgakotį purkštuvą į vidų ir pasukite jį

prieš laikrodžio rodyklę. (Pav. 21)

2. Ištraukite ilgakotį purkštuvą iš purškimo rankenos.

Antgalio uždėjimas ir nuėmimas Gaminys parduodamas su 2 antgaliais:

• tiesios švelnios vandens srovės antgaliu

• besisukančios stiprios vandens srovės antgaliu Švelnios srovės antgalis gali būti naudojamas jautriems paviršiams, pvz., automobiliui, plauti. Šis stiprios srovės antgalis gali būti naudojamas paviršiams, kurie nėra jautrūs, pvz., įvažiavimams, plauti. (Pav. 22) PASTABA: Plaudami jautrius paviršius, pavyzdžiui, dažytas automobilio dalis, nenaudokite stiprios srovės antgalio. Besisukanti vandens srovė gali pažeisti paviršių.

• Norėdami uždėti antgalį viena ranka laikykite ilgakotį purkštuvą ir stumkite antgalio movą ant ilgakočio purkštuvo. (Pav. 23)

• Pasukite antgalį pagal laikrodžio rodyklę ir atlaisvinkite antgalį. Antgalis užsifiksuoja.

• Jei norite nuimti antgalį, stumkite antgalį ir sukite jį prieš laikrodžio rodyklę. (Pav. 24)

• Nuimkite antgalį nuo ilgakočio purkštuvo. Purškimo rankenos ir ilgakočio purkštuvo padėties koregavimas

• Sukdami nustatykite norimą purškimo rankenos ir ilgakočio purkštuvo padėtį. (Pav. 25) Rankenos aukščio reguliavimas

1. Paspauskite ir laikykite nuspaudę rankenos aukščio

reguliavimo mygtuką. (Pav. 26)

2. Patraukite rankeną į tinkamą padėtį.

3. Atleiskite rankenos aukščio reguliavimo mygtuką.

Vandens srovės slėgio reguliavimas Tiesios vandens srovės antgalio slėgį galima reguliuoti. PASTABA: Nenaudokite aukšto slėgio plaudami jautrius paviršius. Vandens srovė gali pažeisti paviršių.

• Jei vandens srovės slėgį norite padidinti, pasukite antgalį pagal laikrodžio rodyklę. (Pav. 27)

• Jei vandens srovės slėgį norite sumažinti, pasukite antgalį prieš laikrodžio rodyklę. (Pav. 28) Plovimo priemonės kiekio reguliavimas

• Norėdami padidinti plovimo priemonės kiekį, sukite jungiklį pagal laikrodžio rodyklę. (Pav. 29)

• Norėdami sumažinti plovimo priemonės kiekį, sukite jungiklį prieš laikrodžio rodyklę. Vandens slėgio ir vandens srauto reguliavimas

• Jei norite padidinti vandens slėgį ir vandens srautą, sukite jungiklį pagal laikrodžio rodyklę. (Pav. 30)

• Jei norite sumažinti vandens slėgį ir vandens srautą sukite jungiklį prieš laikrodžio rodyklę. Gaminio naudojimas

1. Prijunkite gaminį prie vandens šaltinio. Žr.

2. Iš sistemos išleiskite orą. Žr.

Oro išleidimas iš sistemos psl. 254

3. Paleiskite gaminį. Žr.

Gaminio prijungimas prie vandens šaltinio Gaminys gali būti naudojamas su vandeniu iš tinklo arba vandeniu iš atviro vandens telkinio, pvz., ežero ar vandens statinės.

• Jei gaminį norite prijungti prie vandens tinklo, žr. Gaminio prijungimas prie vandens tinklo psl. 253

1. Gaminio vandens įvade sumontuokite sodo žarnos

adapterį ir vandens filtrą (jei taikoma). Žr. Sodo žarnos adapterio montavimas psl. 252

2543 - 001 - 13.08.2025 2532. Prijunkite sodo žarną prie vandens tinklo. Naudokite ½in diametro ir 10–25m ilgio sodo žarną. (Pav. 31) PASTABA: Vandens slėgis vandens tinkle turi būti ne didesnis nei 1 MPa (10 bar). PASTABA: Vandens tinklo vandens temperatūra negali būti aukštesnė kaip 60°C. PASTABA: Jei yra galimybė, nejunkite gaminio prie geriamojo vandens tinklo. Jei gaminį turite jungti prie geriamojo vandens tinklo, laikykitės vietinių ir šalyje galiojančių taisyklių. Jei reikia, naudokite atgalinio srauto vožtuvą. Žr. Patvirtinti priedai psl. 260

3. Atidarykite vandens tinklo vožtuvą ir įsitikinkite, kad

vanduo laisvai teka iš sodo žarnos. (Pav. 32)

4. Uždarykite vandens tinklo vožtuvą.

5. Prijunkite sodo žarną prie gaminio vandens įvado.

6. Prijunkite maitinimo kištuką prie maitinimo lizdo.

7. Viena ranka tvirtai laikydami purškimo rankeną

pastumkite aukšto slėgio žarną į greitą movą purškimo rankenoje. (Pav. 34)

8. Atidarykite vandens tinklo vožtuvą.

9. Prieš naudodami gaminį iš sistemos išleiskite orą.

Žr. Oro išleidimas iš sistemos psl. 254

Gaminio prijungimas prie atviro vandens telkinio Gaminys gali būti naudojamas su vandeniu iš atviro vandens telkinio, pvz., ežero ar vandens statinės. Naudokite ½in skersmens siurbimo žarną, kurios ilgis maks. 3m. Žr. Patvirtinti priedai psl. 260

(Pav. 35) PASTABA: Vandens šaltinio vandens temperatūra negali būti aukštesnė nei 20°C. PASTABA: Gaminys negali būti daugiau nei 1m virš vandens šaltinio.

1. Jei uždėtas sodo žarnos adapteris, nuimkite jį nuo

gaminio vandens įvado. (Pav. 36) PASTABA: Neišimkite vandens filtro iš vandens įvado.

2. Siurbimo žarną prijunkite prie gaminio vandens

3. Įmerkite siurbimo žarną į vandens šaltinį ir įsitikinkite,

kad filtras yra visiškai panardintas. PASTABA: Nenaudokite siurbimo žarnos be filtro.

4. Paspauskite mygtuką ant purškimo rankenos ir

ištraukite aukšto slėgio žarną iš purškimo rankenos. (Pav. 38)

5. Prijunkite maitinimo kištuką prie maitinimo lizdo.

6. Maitinimo jungiklį nustatykite į įjungimo padėtį (I) ir

leiskite gaminiui veikti 2 minutes.

7. Maitinimo jungiklį nustatykite į išjungimo padėtį (0).

8. Viena ranka tvirtai laikydami purškimo rankeną

pastumkite aukšto slėgio žarną į greitą movą purškimo rankenoje. (Pav. 34)

9. Prieš naudodami gaminį iš sistemos išleiskite orą.

Žr. Oro išleidimas iš sistemos psl. 254

Oro išleidimas iš sistemos PASTABA: Prieš išleisdami orą iš sistemos įsitikinkite, kad maitinimo jungiklis nustatytas į išjungimo padėtį (0).

1. Prijunkite gaminį prie vandens šaltinio. Žr.

2. Uždėkite ilgakotį purkštuvą ant purškimo pistoleto.

Žr. Ilgakočio purkštuvo montavimas psl. 253

3. Išjunkite gaiduko fiksatorių. Žr.

Gaiduko fiksatoriaus įjungimas ir išjungimas psl. 255

4. Paspauskite gaiduką ir laikykite nuspaudę, kol iš

ilgakočio purkštuvo antgalio nebetekės vanduo. (Pav. 39) Gaminio atjungimas nuo vandens šaltinio

1. Maitinimo jungiklį nustatykite į išjungimo padėtį (0).

2. Jei gaminys atjungiamas nuo vandens tinklo,

uždarykite vandens tinklo vožtuvą.

3. Jei gaminys prijungtas prie vandens tinklo, atjunkite

sodo žarną ir atgalinio srauto vožtuvą nuo vandens tinklo. (Pav. 40)

4. Jei gaminys prijungtas prie atviro vandens telkinio,

išimkite siurbimo žarną iš vandens šaltinio.

5. Paspauskite gaiduką ir laikykite nuspaudę, kol iš

ilgakočio purkštuvo antgalio nebetekės vanduo.

6. Atjunkite vandens žarną nuo gaminio vandens įvado.

(Pav. 41) Pasižymėkite: Jei gaminys prijungtas prie atviro vandens telkinio, atjunkite siurbimo žarną. 254 2543 - 001 - 13.08.20257. Paspauskite mygtuką ant purškimo rankenos ir ištraukite aukšto slėgio žarną iš purškimo rankenos. (Pav. 42)

8. Maitinimo jungiklį pasukite į įjungimo padėtį (I).

Leiskite gaminiui veikti, kol iš aukšto slėgio žarnos nebetekės vanduo.

9. Maitinimo jungiklį nustatykite į išjungimo padėtį (0).

10. Prieš padėdami gaminį sandėliuoti leiskite purškimo

rankenai, ilgakočiam purkštuvui ir antgaliams išdžiūti. Gaiduko fiksatoriaus įjungimas ir išjungimas

• Jei norite įjungti gaiduko užraktą, pastumkite mygtuką aukštyn. (Pav. 43)

• Jei norite išjungti gaiduko užraktą, pastumkite mygtuką žemyn. Gaminio paleidimas PASTABA: Gaminį naudokite tik statmenoje padėtyje. Naudodami gaminį horizontalioje padėtyje galite jį sugadinti.

1. Prijunkite gaminį prie vandens šaltinio. Žr.

2. Prijunkite maitinimo kištuką prie maitinimo lizdo.

3. Maitinimo jungiklį pasukite į įjungimo padėtį (I). (Pav.

4. Išjunkite gaiduko fiksatorių. Žr.

Gaiduko fiksatoriaus įjungimas ir išjungimas psl. 255

5. Paspauskite gaiduką ant purškimo rankenos.

Pasižymėkite: Atleidus gaiduką gaminys automatiškai sustoja. Gaminio sustabdymas Pasižymėkite: Atleidus gaiduką gaminys automatiškai sustoja.

1. Atleiskite gaiduką ant purškimo rankenos.

2. Įjunkite gaiduko fiksatorių. Žr.

Gaiduko fiksatoriaus įjungimas ir išjungimas psl. 255

3. Maitinimo jungiklį nustatykite į išjungimo padėtį (0).

4. Atjunkite maitinimo kištuką nuo maitinimo šaltinio.

5. Atjunkite gaminį nuo maitinimo šaltinio. Žr.

Gaminio atjungimas nuo vandens šaltinio psl. 254

Pasižymėkite: Visada atjunkite gaminį nuo vandens šaltinio, jei reikia nuo gaminio nueiti ilgiau 5 minutėms. Plovimo priemonės naudojimas

1. Išimkite plovimo priemonės bakelis iš laikiklio. (Pav.

2. Atsukite plovimo priemonės bakelio dangtelį. (Pav.

3. Į bakelį pripilkite plovimo priemonės. (Pav. 48)

PASTABA: Naudokite tik Husqvarna rekomenduojamas plovimo priemones. PASTABA: Įsitikinkite, kad žarna nėra sulenkta.

4. Užsukite plovimo priemonės bakelio dangtelį.

Įstatykite plovimo priemonės bakelį į jo vietą. (Pav. 49)

5. Uždėkite švelnios srovės antgalį. Žr.

Antgalio uždėjimas ir nuėmimas psl. 253

6. Nustatykite švelnios srovės antgalio plovimo

7. Sukdami plovimo priemonės jungiklį sureguliuokite

plovimo priemonės kiekį. Žr. Plovimo priemonės kiekio reguliavimas psl. 253

8. Prijunkite gaminį prie vandens šaltinio. Žr.

9. Paleiskite gaminį. Žr.

Techninė priežiūra Įvadas PERSPĖJIMAS: Prieš atlikdami priežiūros darbus perskaitykite ir supraskite saugos skyriaus informaciją. Visiems gaminio techninės priežiūros ir remonto darbams reikia specialių apmokymų. Garantuojame profesionalaus remonto ir techninės priežiūros darbų pasiekiamumą. Išsamesnės informacijos žr. www.husqvarna.com. 2543 - 001 - 13.08.2025 255Techninės priežiūros grafikas Techninė priežiūra Prieš pra- dedant darbą Po naudo- jimo Atlikite bendrąją apžiūrą. Žr. Bendroji apžiūra psl. 256 . X Nuvalykite gaminį. Žr. Gaminio valymas psl. 256 . X Išplaukite ilgakotį purkštuvą ir antgalius. Žr. Ilgakotis purkštuvo ir antgalių valymas psl.

Išvalykite vandens filtrą. Jeigu vandens filtras sugadintas, jį pakeiskite. Žr. Vandens filtro valymas psl. 256

Sutepkite movų sandarinimo žiedus. Žr. Movų sandarinimo žiedų tepimas psl. 257 . X Bendroji apžiūra PERSPĖJIMAS: Maitinimo jungiklį nustatykite į išjungimo padėtį (0) ir atjunkite maitinimo kištuką nuo maitinimo šaltinio, tik tada atlikite gaminio priežiūros darbus. PASTABA: Prieš atlikdami gaminio priežiūros darbus atjunkite gaminį nuo vandens šaltinio ir įsitikinkite, kad visos dalys yra sausos.

• Įsitikinkite, kad gaminio veržlės ir varžtai priveržti.

• Įsitikinkite, kad gaminio kabeliai nėra tokioje padėtyje, kurioje jie galėtų būti pažeisti.

• Patikrinkite, ar aukšto slėgio žarna nesusidėvėjusi ir nepažeista. PERSPĖJIMAS: Gaminio nenaudokite, jei aukšto slėgio žarna yra susidėvėjusi arba pažeista. Gaminio valymas PERSPĖJIMAS: Maitinimo jungiklį nustatykite į išjungimo padėtį (0) ir atjunkite maitinimo kištuką nuo maitinimo šaltinio, tik tada atlikite gaminio priežiūros darbus. PASTABA: Prieš atlikdami gaminio priežiūros darbus atjunkite gaminį nuo vandens šaltinio ir įsitikinkite, kad visos dalys yra sausos.

• Visas išorines dalis nuvalykite sausa šluoste.

• Gaminio neplaukite aukšto slėgio plovimo aparatu.

• Visada palaikykite oro įsiurbimo angų švarą, kad gaminyje užtikrintumėte pakankamai nedidelę temperatūrą. Ilgakotis purkštuvo ir antgalių valymas PERSPĖJIMAS: Maitinimo jungiklį nustatykite į išjungimo padėtį (0) ir atjunkite maitinimo kištuką nuo maitinimo šaltinio, tik tada atlikite gaminio priežiūros darbus. PASTABA: Prieš atlikdami gaminio priežiūros darbus atjunkite gaminį nuo vandens šaltinio ir įsitikinkite, kad visos dalys yra sausos.

1. Jei ant ilgakočio purkštuvo uždėtas antgalis,

nuimkite jį. Žr. Antgalio uždėjimas ir nuėmimas psl.

2. Antgalius, ilgakočio purkštuvo ir purškimo rankenos

movas nuplaukite muilu ir vandeniu. (Pav. 50)

3. Jei antgaliai užsikišo, išvalykite juos valymo įrankiu.

(Pav. 51) Vandens filtro valymas PERSPĖJIMAS: Maitinimo jungiklį nustatykite į išjungimo padėtį (0) ir atjunkite maitinimo kištuką nuo maitinimo šaltinio, tik tada atlikite gaminio priežiūros darbus. PASTABA: Prieš atlikdami gaminio priežiūros darbus atjunkite gaminį nuo vandens šaltinio ir įsitikinkite, kad visos dalys yra sausos.

1. Jei uždėtas sodo žarnos adapteris, nuimkite jį nuo

gaminio vandens įvado. (Pav. 52)

2. Ištraukite vandens filtrą. Naudokite reples. (Pav. 53)

2543 - 001 - 13.08.20253. Patikrinkite, ar vandens filtras nepažeistas. Jeigu vandens filtras sugadintas, jį pakeiskite. (Pav. 54)

4. Praskalaukite vandens filtrą švariu vandeniu. (Pav.

55) Movų sandarinimo žiedų tepimas PERSPĖJIMAS: Maitinimo jungiklį nustatykite į išjungimo padėtį (0) ir atjunkite maitinimo kištuką nuo maitinimo šaltinio, tik tada atlikite gaminio priežiūros darbus. PASTABA: Prieš atlikdami gaminio priežiūros darbus atjunkite gaminį nuo vandens šaltinio ir įsitikinkite, kad visos dalys yra sausos.

1. Nuimkite ilgakotį purkštuvą nuo purškimo rankenos,

o purškimo rankeną nuo aukšto slėgio žarnos. Žr. Ilgakočio purkštuvo montavimas psl. 253

2. Sutepkite sodo žarnos adapterio, ilgakočio purkštuvo

ir aukšto slėgio žarnos sandarinimo žiedus tepalu. Žr. Techniniai duomenys psl. 259 , jei reikia informacijos apie tinkamą naudoti tepalą. (Pav. 56) Gedimai ir jų šalinimas Trikčių šalinimo schema Problema Galima priežastis Sprendimas Nepavyksta paleisti gaminio. Maitinimo kištukas neprijungtas prie maitinimo lizdo. Prijunkite maitinimo kištuką prie mai- tinimo lizdo. Maitinimo jungiklis nustatytas į išjun- gimo padėtį (0). Maitinimo jungiklį pasukite į įjungimo padėtį (I). Maitinimo lizde netiekiama elektros energija. Kreipkitės į kvalifikuotą elektriką. Pažeistas maitinimo laidas. Kreipkitės į patvirtintą techninės prie- žiūros atstovą. Maitinimą nutraukė apsauga nuo šilu- mos. Prieš vėl naudodami gaminį, palauki- te, kol jis atvės. Naudojate netinkamą ilginamąjį ka- belį. Įsitikinkite, kad ilginamasis kabelis vi- siškai išvyniotas ir kad jo tiekiama įtampa atitinka gaminio įtampą. Paleidžiant arba dirbant perdega saugiklis. Naudojamas netinkamo tipo saugik- lis. Būtinai naudokite automatinį C arba K klasės saugiklį. Gaminys nesustoja. Gaminys pažeistas. Atjunkite maitinimo kištuką ir kreipki- tės į kvalifikuotą techninės priežiūros specialistą. Gaminys per daug įkaista. Oro srautas nepakankamas. Išvalyti oro įleidimo angas. Gaminys veikia netolygiai. Sistemoje yra oro. Iš sistemos išleiskite orą. 2543 - 001 - 13.08.2025 257Problema Galima priežastis Sprendimas Netinkamas vandens slėgis. Užlinko žarna. Įsitikinkite, kad žarnos niekur neužlin- kusios. Maitinimo jungiklis nustatytas į išjun- gimo padėtį (0). Maitinimo jungiklį pasukite į įjungimo padėtį (I). Vandens srautas nepakankamas. Įsitikinkite, kad gaminys tinkamai pri- jungtas prie vandens šaltinio. Slėgio jungiklyje ir antgalyje patikrinkite van- dens slėgio nustatymus. Įsitikinkite, kad vandens srautas pakankamas. Užsikimšęs vandens filtras. Išvalykite vandens filtrą. Slėgio jun- giklyje ir antgalyje patikrinkite van- dens slėgio nustatymus. Sistemoje yra oro. Iš sistemos išleiskite orą. Naudojamas netinkamas priedas. Įsitikinkite, kad naudojate tinkamą priedą. Transportavimas, saugojimas ir utilizavimas Gabenimas

• Prieš transportuodami gaminį atjunkite maitinimo kištuką nuo maitinimo šaltinio.

• Prieš transportuodami gaminį atjunkite jį nuo vandens šaltinio.

• Transportavimo metu gaminį pritvirtinkite, kad jis nejudėtų. Sandėliavimas

• Prieš padėdami gaminį sandėliuoti išleiskite iš jo visą vandenį, ištuštinkite aukšto slėgio vandens žarną ir priedus.

• Paruoškite gaminį sandėliavimui. Žr. Gaminio paruošimas sandėliavimui psl. 258

• Laikykite gaminį sausoje ir neužšąlančioje vietoje. Gaminio paruošimas sandėliavimui

1. Sustabdykite gaminį ir atjunkite maitinimo kištuką

nuo maitinimo šaltinio.

2. Atjunkite gaminį nuo maitinimo šaltinio. Žr.

Gaminio atjungimas nuo vandens šaltinio psl. 254

3. Įsitikinkite, kad visi priedai sausi.

4. Purškimo rankeną, ilgakotį purkštuvą ir antgalius

įstatykite į jiems skirtus laikiklius.

5. Atjunkite aukšto slėgio vandens žarną nuo purškimo

rankenos ir suvyniokite vandens žarną ant žarnos ritės. (Pav. 57)

6. Užkabinkite maitinimo laidą ant laikiklio ir užsekite

dirželį. (Pav. 58) Šalinimas Šis simbolis nurodo, kad įrenginys nepriskiriamas buitinėms atliekoms. Atiduokite jį perdirbti pasinaudodami vietine elektros ir elektronikos įrenginių surinkimo sistema. Taip prisidėsite prie tinkamo atliekų tvarkymo. Jei reikia daugiau informacijos, kreipkitės į vietines institucijas, buitinių atliekų tvarkymo tarnybas, prekybos atstovą arba mažmenininką. Netinkamas išmetimas gali daryti neigiamą poveikį aplinkai ir žmogaus sveikatai, nes gaminyje gali būti pavojingų medžiagų. (Pav. 12) Pasižymėkite: Simbolis, rodomas ant įrenginio arba įrenginio pakuotės. 258 2543 - 001 - 13.08.2025Techniniai duomenys Techniniai duomenys PW 480 PW 490 PW 490 Gaminio numeris 9704684-01 9704684-02 Variklis ir siurblys Tipas AC serijos variklis AC serijos variklis AC serijos variklis Galia, W 2900 3300 2400 Įtampos diapazonas, V 230 230 230–240 Dažnis, Hz 50 50 50 Vardinė srovė, A 12,6 14,5 10 Maks. vandens srautas, l/val. 610 650 520 Vandens išėjimo slėgis, veikimo metu, bar/MPa 140/14 150/15 120 / 12 Maks. vandens purškimo slėgis, bar/MPa 180/18 190/19 160/16 Maks. vandens įleidimo slėgis, bar/MPa 10/1 10/1 10/1 Maks. vandens įleidimo temperatūra, °C/°F 60/140 60/140 60/140 Maks. vandens įleidimo temperatūra (veikiant siurbimo režimui), °C/°F 20/68 20/68 20/68 IP kategorija IPX5 IPX5 IPX5 Saugos klasės I klasė I klasė I klasė Tepimas Sandarinimo žiedams tepti tinkamas tepalas Universalus bal- tas silikoninis te- palas Universalus bal- tas silikoninis te- palas Universalus bal- tas silikoninis te- palas Svoris Svoris, kg 27,8 28,4 28,4 Skleidžiamas triukšmas

Garso slėgio lygis LpA dB(A) 72 72 72 Vibracijos lygis

Triukšmas, skleidžiamas į aplinką, išmatuotas kaip garso galia (L

Garso slėgis pagal ISO 3744.

<2,5 <2,5 <2,5 Priedai Patvirtinti priedai Patvirtinti priedai Gam. nr. Paviršių plovimo įrenginys SC 400 590 65 78-01 Vandens filtras 590 65 93-01 Atgalinio srauto vožtuvas 590 65 95-01 Siurbimo žarna 590 65 97-01 Putų purkštuvas FS 400 546 87 18-01 Vandens siurbimo antgalis 590 66 05-01 Besisukančių šepečių komplektas 590 66 06-01 Žarnos ilgiklis, sutvirtintas tekstile,10 m 590 66 09-01 Vadžių plovimo žarna, 15m 590 66 10-01 Kampinis ilgakotis purkštuvas 590 66 11-01 Akmenų ir medienos valiklis 590 66 12-01 Transporto priemonių valiklis ir vaškas 590 66 13-01 Sandarinimo žiedų rinkinys 591 10 64-01 260 2543 - 001 - 13.08.2025Atitikties deklaracija ES atitikties deklaracija Mes, Husqvarna AB, SE-561 82 Huskvarna, Švedija, tel. +46-36-146500, atsakingai patvirtiname, kad gaminys: Aprašymas Aukšto slėgio plovykla Gamintojas Husqvarna Tipas/ modelis PW 480, PW 490 Identifikacijos numeris Serijos numeriai nuo šios datos: 2022 ir vėlesni visiškai atitinka šias ES direktyvas ir reglamentus: Reglamentas Aprašymas 2006/42/EB „dėl mašinų“ 2014/30/ES „dėl elektromagnetinio suderinamumo“ 2000/14/EB, V priedas „dėl į aplinką skleidžiamo triukšmo“ 2011/65/ES „dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apriboji- mo“ ir kad laikomasi šių standartų ir (arba) techninių specifikacijų: EN 60335-1:2012/A11:2014/ A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 55014-1:2017/A11:2020, EN

61000-3-11:2000, EN 55014-2:2015, EN IEC

63000:2018. Daugiau informacijos apie triukšmo emisiją žr Techniniai duomenys psl. 259
