BEDIENUNGSANLEITUNG PW 490 HUSQVARNA

DE Bedienungsanweisung 80-100

EL O8nyiecs xpnoans 101-120

Transport, Lagerung und Entsorgung. 96

Technische Angaben. 98

Zubehor 99

Konformitätserklung 100

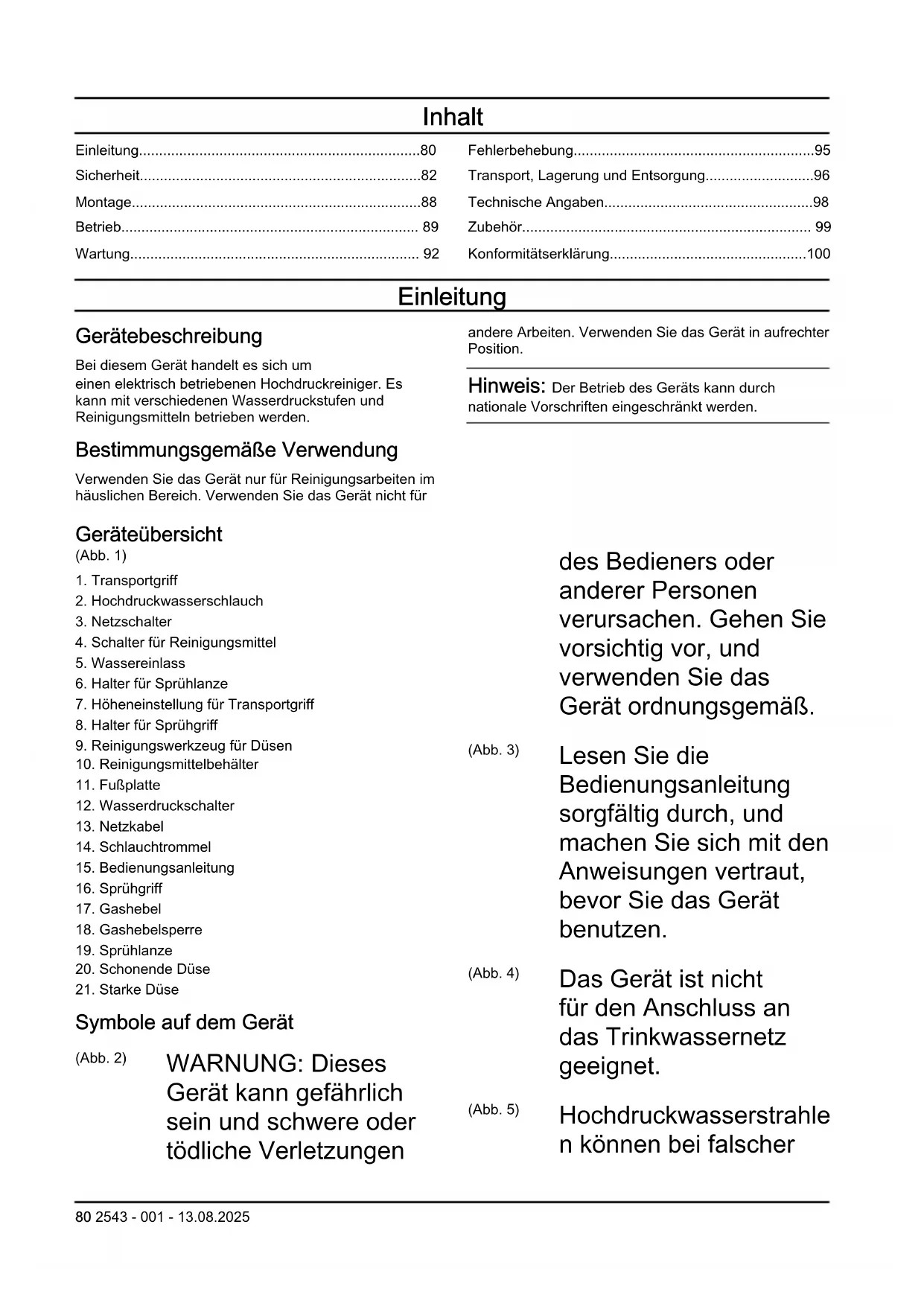

Einleitung

Gerätebeschreibung

Bei diesen Gerät handelt es sich um einen elektrisch betriebenen Hochdruckreiniger. Es kann mit verschiedenen Wasserdruckstufen und Reinigungsmitteln betrieben werden.

andere Arbeiten. Verwenden Sie das Gerät in aufrechter Position.

Hinweis: Der Betrieb des Geräts kann durch nationale Vorschriften eingeschränkt werden.

Bestimmungsgemäß Verwendung

Verwenden Sie das Gerät nur für Reinigungsrarbeiten im haußlichen Bereich. Verwenden Sie das Gerät nicht für

Geräteübersicht

(Abb. 1)
1. Transportgriff
2. Hochdruckwasserschlauch
3. Netzschalter
4. Schalter für Reinigungsmittel
5. Wassereinlass
6. Halter für Sprühlanze
7. Hoheneinstellung für Transportgriff
8. Halter für Spruhgriff
9. Reinigungswerkzeug für Düsen
10. Reinigungsmittelbehälter
11. Fufplatte
12. Wasserdruckschalter
13.Netzkabel
14. Schlauchtrommel
15. Bedienungsanleitung
16. Spruhgriff
17. Gashebel
18. Gashebelsperre
19. Sprühlanze
20. Schonende Duse
21. Starke Duse

Symbole auf dem Gerät

(Abb. 2) WARNING: Dieses Gerät kann gefährlich sein und schwere oder tõdliche Verletzungen

(Abb. 3)

des Bedieners oder anderer Personen verursachen. Gehen Sie vorsichtig vor, und verwenden Sie das Gerät ordnungsgemäß.

(Abb. 4)

Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich mit den Anweisungen vertraut, bevor Sie das Gerät benutzen.

Das Gerät ist nicht für den Anschluss and das Trinkwassernet geeignet.

(Abb. 5)

Hochdruckwasserstrahlen können bei falscher

Anwendung gefährlich sein. Der Strahlarf nicht auf Personen, elektrische Geräte oder das Gerät selbst gerichtet werden.

(Abb. 6)

Umweltkennzeichen. Das Gerät und die Verpackung des Geräts)dürfen nicht über den Hausmull entsorgt werden. Recycleln Sie es an einer offiziellen Recyclingstation fur elektrische und elektronische Geräte.

(Abb. 7)

Gerat der Klasse II.

(Abb. 8)

Etikett mit
Gerauschemissionen
gemäß EU- und UK-Richtlinien und
Verordnungen sowie der australischen „Protection of the Environment Operations (Noise Control) Regulation 2017" (Umweltschutz-/ Lärmschutzbestimmung) von New South Wales. Der garantierte

Schalleistungspegel des Geräts ist unter Technische Angaben auf Seite 98 und auf dem Etikett angegeben.

(Abb. 9)

Geschützt gegen Niederdruckwasserstrahlen aus jedem Winkel.

(Abb. 10)

Vor Frost schützen.

(Abb. 11)

Dieses Gerät stimmt mit den geltenden EG-Richtlinien überein.

Hinweis: Sonstige Symbole/Aufkreber auf dem Gerät beziehen sich auf Zertifizierungsanforderungen, die in einigen Märkten gelten.

Produktschäden

Wir haften nicht für Schäden an unserem Produkt, wenn:

• das Gerät nicht ordnungsgemäß repariert wird.
• das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.
• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.
• das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird.

Support

Wenn Sie Unterstützung zu dieserem Gerät benöttigen, navigieren Sie auf www.husqvarna.com zum Support-Bereich, um auf Anweisungen und Anleitungen zur Fehlerbehebung zuzugreifen, oder verwenden Sie den Husqvarna Self-Service und den Produktassistenten (falls in Ihrmarkt verfügbar). Wenden Sie sich an ihren Husqvarna Servicehandler, um weiteren Support für das Gerät zu erhalten.

Sicherheit

Sicherheitsdefinitionen

Vorsichtsmaßnahmen und

Hinweise werden verwendet,

um auf besonderss wichtige

Teile der Bedienungsanleitung

hinzuweisen.

Sicherheitshinweise für den Betrieb

WARNING: Lesen

Sie die folgenden

Warnhinweise, bevor Sie

das Gerät verwenden.

WARNING: Wird

verwendet, wenn bei

Nichtbeachtung der

Anweisungen in thism

Handbuch die Gefahr

von Verletzung oder

Tod des Bedieners

oder anderer Personen

besteht.

• Verwenden Sie das Gerät

nicht, wenn das Netzkabel,

der Hochdruckschlauch, die

Gashebelsperre oder der

Spruhgriff beschädigt sind.

• Überprüfen Sie das Gerät auf

Schaden, bevor Sie es in

Betriebnehmen.Verwenden

Sie das Gerät nicht, wenn

Teile beschädigt sind oder

fehlen.

• Halten Sie den Spruhgriff gut

mit beiden Händen fest. Beim

Ziehen des Gashebels gibt es einen Rückschlag.

Seien Sie bei der Bedienung

des Geräts vorsichtig.

Der vom Gerät erzeugte

Hochdruck ist gefährlich

und kann Verletzungen

verursachen.

Richten Sie den Strahl nicht

auf sich selbst, auf andere

Personen oder auf Tiere.

Richten Sie den Strahl nicht

auf sich oder andere

Schuhe zu reinigen.

ACHTUNG: Wird

verwendet, wenn bei

Nichtbeachtung der

Anweisungen in thism

Handbuch die Gefahr

von Schaden am Gerät,

an andere Materialien

oder in der Umgebung

besteht.

Hinweis: Für weitere

Informationen, die in

bestimmen Situationen nötig

sind.

• Richten Sie den Strahl nicht in Richtung elektrischer Geräte oder auf das Gerätselbst.
• Verwenden Sie beim Umgang mit dem Gerät persönliche Schutzausrüstung. Siehe Personenliche Schutzausrüstung auf Seite 85.
• Betreiben Sie das Gerät nicht in der Höhe von Personen, esse Denn, diese tragen eine Schutzausrüstung.
• Befolgen Sie bei der Verwendung von Reinigungsmitteln die entsprechenden Sicherheitshinweise.
• Verwenden Sie ausschließlich Husqvarna-Reinigungsmittel.
• Verwenden Sie den richtig Wasserdruck und die richtigen Reinigungsmittel, und nutzen Sie das Gerät nur für die in diesen Handbuch beschreibenben Aufgaben. Wenn Sie einen falschen Wasserdruck oder ein falsches Reinigungsmittel verwenden oder das Gerät für andere Aufgaben als die in diesen Handbuch beschreibenben verwenden, kann es zu Schäden am Gerät, an Oberflächen, Materialien oder anderen Geräten kommt. Husqvarna

haftet nicht für Schäden durch eine unsachgemäß Verwendung.

• Es wird davon abgeraten, das Gerät an eine Trinkwasserleitung anzuschreiben. Wenn Sie das Gerät denen noch an eine Trinkwasserleitung anzuschreiben müssen, befolgen Sie die regionalen und nationalen Vorschriften. Nutzen Sie gegebenenfalls einen Rückflussstop (nicht im Lieferumfang enthalten). Wasser, das durch einen Rückflussstop geflossen ist, gilt als nicht trinkbar.
• Versprufen Sie keine brennbaren Flüssigkeiten. Explosionsgefahr.
• Lassen Sie keine Kinder das Gerät bedieren.
• Lassen Sie keine Kinder mit dem Gerät speiten.
• Lassen Sie keine Personen das Gerät ohne Einweisung bedieren.
• Verwenden Sie nur Zubehör und Ersatzteile, die von Husqvarna zugelassen sind.

• Achten Sie darauf, dass der Stromanschluss von einem zugelassenen Elektriker vorgenommen wurde und der Norm IEC 60364-1 entspricht.

• Verwenden Sie einen Fehlerstromschutzschalter, der die Stromversorgung unterbricht, wenn der Leckstrom 30 Millisekunden lang mehr als 30mA beträgt. Wenn Sie keinen Fehlerstromschutzschalter haben, verwenden Sie ein Gerät, das den Erdschluss nachweisen kann.

• Verwenden Sie Motorstart-/ Verzögerungssicherungen mit den Kennung C oder D gemäß IEC 898-1 oder IEC947-2 oder entsprechenden Normen außerhalb von IEC.
• Impedanzinformationen PW 480, PW 490: Beim Anschluss der Hochdruckreiniger PW 480, PW 490 an die Stromversorgung beträgt die maximal zulässige Impedanz 0,40234 Ω (Zmax). Wenden Sie sich an die zuständige Behörde, um sicherzustellen, dass das Gerät nur eine Stromversorgung mit der maximal zulässigen Impedanz angeschlossen wird.
• Zur Einstellung von Produkten, die mit einer doppelten Spannung und Frequenz gekennzeichnet

sind, sind keine Maßnahmen erforderlich.

• Wenn ein Verlängerungskabel verwendet werden muss, achten Sie daraufuf, dass theses für den Betrieb im Freien geeignet ist. Stellen Sie sicher, dass der Abstand zwischen Steckdose und Boden mindestens 60 mm beträgt. Der Anschluss muss stets trocken gehalten werden.
• Stellen Sie den Netzschalter in die Position AUS (0),ziehen Sie den Netzstecker,und aktivieren Sie die Gashebelsperre,bevor Sie sich vom Gerät entfernen.
• Stellen Sie den Netzschalter in die Position AUS (0) undziehen Sie den Netzstecker,bevor Sie Zubehör austauschen.
• Stellen Sie den Netzschalter in die Position AUS (0) undziehen Sie den Netzstecker,bevor Sie das Gerät reinigen oder warten.
• Betreiben Sie das Gerät nicht in Umgebungen, in denen Umgebungstemperatur weniger als 0^ beträgt.

• Starten Sie das Gerät nicht, wenn es eingefroren ist.

• Betreiben Sie das Gerät nicht in Innenräumen.

• Stellen Sie keine Gegenstände auf das Gerät, wenn es in Betrieb ist.
• Trinken Sie kein Wasser, das mit dem Gerät verwendet wurde.
• Verwenden Sie das Gerätniemals in der Nähe offener Fenster.
• Achten Sie auf hochgeschleuderte Gegenstände. Steine und lose Gegenstände können in die Augen geschleudert werden und zu Erblinding oder schweren Verletzungen führen.
• Wenn das Gerät nicht richtig Funktioniert,lesen Sieitte nach unter Persönliche Schutzausrüstung auf Seite 85.

Persönliche Schutzausrüstung

WARNING: Lesen

Sie die folgenden Warnhinweise,bevor Sie das Gerät verwenden.

Die persönliche Schutzausrüstung kann Verletzungen nicht vollständig vermeiden, vermindert aber den Umfang der Verletzungen und Schäden bei einem Unfall.

Lassen Sie sich von ihrem Handler bei der Auswahl der richtigen Ausrüstung unterstützen.

• Tragen Sie rutschfeste Sicherheitsstiefel oder -schuhe. Verwenden Sie keine offenen Schuhe und gehen Sie nicht barfuß.
• Tragen Sie Schutzkleidung.
  Tragen Sie einen zugelassenen Gehorschutz.
• Tragen Sie eine Schutzbrille.
• Verwenden Sie einen Atemschutz mit Klasse FFP2 oder gleichwertig, wenn Sie das Gerät in Umgebungen betreiben, in denen sich gefährliche Aerosole bilden können.

Sicherheitsvorrichtungen am Gerät

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Verwenden Sie kein Gerät mit Sicherheitsvorrichtungen, die beschädigt sind oder nicht ordnungsgemäß Funktionieren.

• Sicherheitsvorrichtungen dürfen nicht entfernt oder verändert werden.

• Führten Sie regelmäßige eine Überprüfung der Sicherheitsvorrichtungen durch. Wenn die Sicherheitsvorrichtungen beschädigt sind oder nicht ordnungsgemäß Funktionieren, wenden Sie sich an den Kundendienst von Husqvarna.

Gashebelsperre

Die Gashebelsperre (A)
verhindert ein versehentliches Auslösen des Gashebels (B).
Wenn sich die Gashebelsperre in der verriegelten Position befindet, kann der Gashebel nicht gedrückt werden.

Abb. 13)

Gashebel

Das Gerät startet, wenn der Gashebel gedrückt wird, und es stoppt, wenn der Gashebel losgelassen wird.

Thermoschutz

Das Gerät verfügbar
über einen automatischen Thermoschutz. Wenn es zu heißt wird, unterbricht der Thermoschutz die Stromversorgung des Geräts. Wenn der Thermoschutz die Stromversorgung unterbrochen hat, warten Sie, bis das

Gerät abgekühlt ist. Der Thermoschutz wird automatisch zurückgesetzt, wenn das Gerät ausreichend abgekühlt ist.

Hydraulisches Überdruckventil

Das Gerät verfügt über ein integriertes hydraulisches Überdruckventil, das einen zu hohen Druck im System verhindert.

Sicherheitshinweise für die Wartung

WARNING: Lesen Sie folgende Warnhinweise, bevor Sie das Gerät warten.

ACHTUNG: Führn Sie nach einer längeren Einlagerung immer die Wartungsarbeiten durch, bevor Sie das Gerät starten.

• Stellen Sie den Netzschalter auf AUS (0) undziehen Sie den Netzstecker aus der Steckdose,bevor Sie Wartungsarbeiten am Gerät durchführren.
• Trennen Sie das Gerät von der Wasserversorgung und stellen Sie sicher, dass alle Teile trocken sind, bevor Sie

Wartungsarbeiten am Gerät durchführren.

• Führren Sie nur die in dieser Bedienungsanleitung beschreibenben Wartungsarbeiten durch.
• Verwenden Sie nur von Husqvarna empfohlene Ersatzteile. Hochdruckwasserschläuche, Anschlussstücke und Kupplungen sind für die Sicherheit beim Betrieb des Geräts wichtig. Verwenden Sie nur Schläuche, Anschlussstücke und Kupplungen, die vom Hersteller empfohlen werden.
• Reparieren Sie das Gerät nie selbst. Wenden Sie sich an ihre Husqvarna-Serviceworkstatt.
• Wenden Sie sich an ihre Husqvarna-Servicewerkstatt, wenn der Netzstecker oder das Netzkabel beschädigt sind.
• Lassen Sie keine Kinder das Gerät reinigen oder warten.

Allgemeine Sicherheitshinweise

WARNING: Lesen

Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Dieses Gerät ist gefährlich, wenn es falsch bedient wird oder Sie unvorsichtig sind. Wenn die Sicherheitshinweise nicht befolgt werden, kann dies zu Verletzungen oder zum Tod führen.
• Lassen Sie immer Vorsicht walten, und arbeiten Sie mit gesundem Menschenverstand. Wenn Sie sich nicht sichere sind, wie das Gerät in einer bestimmten Situation zu bedieren ist, unterbrechen Sie die Arbeit und wenden sich an ihre Husqvarna-Servicewerkstatt, bevor Sie fortfahren.
• Denken Sie daran, dass der Bediener für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.
• Halten Sie das Gerätsauber. Stellen Sie sicher, dass Symbole und Aufkleberdeutlich lesbar sind.
• Verhindern Sie, dass Kinder oder Personen, die mit den Anweisungen nicht vertraut sind, das Gerät benutzen. Unter Umständen gelten gesetzlich vorgeschriebene Altersbeschränkungen für den Bediener.
• Dieses Gerät kann von Personen mit verringerten

physischen, sensorischen oder mentalen Fähigkeiten bedient werden, solange sie beaufsichtigt werden oder die Anweisungen zur sicheren Bedienung des Geräts erhalten und die daraus resultierenden Gefahren verstanden haben.

• Dieses Gerät kann von Personen bedient werden, die nicht über die erforderlichen Erfahrungen oder Kenntnisse verfügen, solange sie beaufsichtigt werden oder Anweisungen zur sicheren Bedienung des Geräts erhalten und die damit verbundenen Gefahren verstehen.

• Verwenden Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter Einfluss von Alkohol, Drogen oder Medikamenten stehen. Dies wirkt sich negativ auf ihre Sehkraft, ihre Aufmerksamkeit sowie Ihr Koordinations- und Urteilsvermögen aus.

• Verwenden Sie das Gerät nicht, wenn es beschädigt ist.
• Verändern oder verwenden Sie diese Gerät nicht, wenn die Möglichkeit besteht, dass es durch Dritte verändert wurde.

Montage

Einleitung

WARNING: Lesen Sie vor der Montage des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut.

So befestigen Sie den unteren Halter für den Sprühgriff und die Sprühlanze

• Drücken Sie den unteren Halter für die Sprühlanze in den Griff, bis er einrastet. (Abb. 14)

So befestigen Sie den oberen Halter für den Sprühgriff und die Sprühlanze

• Montieren Sie den oberen Halter mit der Schraube. (Abb. 15)

So befestigen Sie den Griff für die Schlauchtrommel

• Drücken Sie den Griff für die Schlauchtrommel in den Halter, bis er einrastet. (Abb. 16)

So befestigen Sie den Gartenschlauchadapter

1. Entfernen Sie die Transportabdeckung vom Wassereinlass und entsorgen Sie sie. (Abb. 17)
2. Befestigen Sie den Wasserfilter und den Gartenschlauchadapter am Wassereinlass.

ACHTUNG: Achten Sie darauf, den Gartenschlauchadapter gerade am Wassereinlass anzuschreiben. Wenn der Gartenschlauchadapter nicht gerade angeschlossen wird, kann es zu Schaden am Gewinde und zu Leckagen kommt.

1. Ziehen Sie den Gartenschlauchadapter vollständig fest.
2. Entfernen Sie den Gartenschlauchadapter in umgekehrter Reihenfolge.

Betrieb

Einleitung

WARNING: Lesen Sie vor Gebrauch des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut.

Husqvarna Connect

Husqvarna Connect ist eine kostenlose App für Ihr Mobilgerät. Die Husqvarna Connect App bietet erweiterte Funktionen für Ihr Gerät:

• Erweiterte Produktinformationen
• Informationen über Produkte und -wartung sowie entsprechende Hilfe dazu.

Erste Verwendung von Husqvarna Connect

1. Laden Sie die Husqvarna Connect-App auf Ihr Mobiletelefon.
2. Anmeldung bei der Husqvarna Connect-App.
3. Befolgen Sie die Anweisungen in der Husqvarna Connect-App, um sich zu verbinden und das Gerät zu registrieren.

Hinweis: Die Husqvarna Connect-App ist nicht überall zum Download erhältlich. Ihr Servicehändler steht Ohnen offen für weitere Informationen zur Verfugung.

So befestigen Sie den Spruhgriff

• Halten Sie den Spruhgriff mit einer Hand fest und drücken Sie den Hochdruckwasserschlauch in die Schnellkupplung am Spruhgriff. (Abb. 18)

So entfernen Sie den Spruhgriff

• Drücken Sie die Taste unter am Spruhgriff undziehen Sie den Hochdruckwasserschlauch hersa. (Abb. 19)

So installieren Sie die Spruhlanze

1. Halten Sie den Spruhgriff mit einer Hand fest und drücken Sie die Kupplung der Sprühlanze in den Spruhgriff. (Abb. 20)
2. Drehen Sie die Sprühlanze im Uhrzeigersinn und halten Sie sie los. Die Sprühlanze rastet ein.

So entfernen Sie die Sprühlanze

1. Drücken Sie die Sprühlanze hinein und drehen Sie sie gegen den Uhrzeigersinn. (Abb. 21)
2. Ziehen Sie die Sprühlanze aus dem Spruhgriff.

Ein- und Ausbau einer Duse

Das Gerät wird mit den zwei folgenden Düsen gefeliefert:

• Schonende Düse mit geradem Wasserstrahl
• Starke Düse mit rotierendem Wasserstrahl

Die schonende Duse kann zum Reinigen empfindlicher Oberflächen, z. B. von Fahrzeugen, verwendet werden. Die Duse mit rotierendem Wasserstrahl kann auch zum Reinigen von unempfindlichen Oberflächen verwendet werden, z. B. Fahrwege.

(Abb. 22)

ACHTUNG: Verwenden Sie die starke Duse nicht auf empfindlichen Oberflächen, z. B. lackierten Oberflächen an einem Fahrzeug. Der rotierende Wasserstrahl kann die Oberflächen beschädigen.

• Um eine Düse zu montieren, halten Sie die Sprühlanze mit einer Hand fest und drücken die Kupplung auf der Düse in die Sprühlanze. (Abb. 23)
• Drehen Sie die Düse im Uhrzeigersinn, und setzen Sie sie wieder los. Die Düse rastet ein.
• Um eine Düse wieder zu entfernen, drücken Sie sie hinein und drehen sie gegen den Uhrzeigersinn. (Abb. 24)
  Ziehen Sie die Duse aus der Sprühlanze.

So stellen Sie die Position des Spruhgriffs und der Sprühlanze ein

• Drehen Sie den Spruhgriff und die Sprühlanze in die gewünschte Position. (Abb. 25)

So stellen Sie die Handgriffhöhe ein

1. Halten Sie die Taste zur Einstellung der Griffhöhe gedruckt. (Abb. 26)
2. Ziehen Sie den Griff in eine geeignete Position.
3. Lassen Sie die Taste zur Einstellung der Griffhöhe los.

So stellen Sie den Wasserstrahldruck ein

Die Düse für den geraden Wasserstrahl hat einen einstellbaren Druck.

ACHTUNG: Verwenden Sie für empfindliche Oberflächen keinen zu hohen Druck. Der Wasserstrahl kann die Oberfläche beschädigen.

• Drehen Sie die Düse im Uhrzeigersinn, um den Wasserstrahldruck zu erhöhen. (Abb. 27)
• Drehen Sie die Düse gegen den Uhrzeigersinn, um den Wasserstrahldruck zu verringn. (Abb. 28)

So regulieren Sie die Menge des Reinigungsmittels

• Drehen Sie den Schalter im Uhrzeigersinn, um die Menge des Reinigungsmittels zu erhöhen. (Abb. 29)
• Drehen Sie den Schalter gegen den Uhrzeigersinn, um die Menge des Reinigungsmittels zu verringn.

So stellen Sie den Wasserstrahldruck und den Wasserdurchfluss ein

• Drehen Sie den Schalter im Uhrzeigersinn, um den Wasserstrahldruck und den Wasserdurchfluss zu erhöhen. (Abb. 30)
• Drehen Sie den Schalter gegen den Uhrzeigersinn, um den Wasserstrahldruck und den Wasserdurchfluss zu verringn.

So bedieren Sie das Produkt

1. Schlieben Sie das Gerät an einen Wasseranschluss an. Siehe Anschreiben des Geräts an einen Wasseranschluss auf Seite 90.
2. Entlüften Sie das System. Siehe So entlüften Sie das System auf Seite 91.
3. Starten Sie das Gerät. Siehe So starten Sie das Gerät auf Seite 91.

Anschließlich des Geräts an einen Wasseranschluss

Das Gerät kann mit Wasser aus der Wasserleitung oder einer offenen Wasserquelle, z. B. einem See oder einem Wasserfass, betrieben werden.

Informationen zum Anschluss des Geräts an die Wasserleitung finden Sie unter So schlieben Sie das Gerät an eine Wasserleitung an auf Seite 90.
Informationen zum Anschluss des Geräts an eine offene Wasserquelle finden Sie unter So schlieben Sie das Gerät an eine offene Wasserquelle an auf Seite 90.

So schreiben Sie das Gerät an eine Wasserleitung an

1. Befestigen Sie den Gartenschlauchadapter und den Wasserfilter am Wassereinlass des Geräts, falls vorhanden. Siehe So befestigen Sie den Gartenschlauchadapter auf Seite 88.
2. Schlieben Sie den Gartenschlauch an die Wasserleitung an. Verwenden Sie einen Gartenschlauch mit 12 Zoll Durchmesser und 10 bis 25 Metern Lange. (Abb. 31)

ACHTUNG: Der Druck im

Wassernetz darf nicht mehr als 1 MPa (10 bar) betragen.

ACHTUNG: Die Wassertemperatur in der Wasserleitungarf nicht mehr als 60^ betragen.

ACHTUNG: Schlieben Sie das Produkt möglichst nicht an das Trinkwassernet an. Wenn Sie das Gerät davon an eine Trinkwasserleitung anschließen,müssen, befolgen Sie die regionalen und nationalen Vorschriften. Falls erforderlich, verwenden Sie einen Rückflussstop. Siehe Zugelassenes Zubehor auf Seite 99.

1. Offnen Sie das Ventil der Wasserleitung und stellen Sie safer, dass das Wasser frei durch den Gartenschlauch fließen kann. (Abb. 32)
2. Schlieben Sie das Ventil der Wasserleitung.
3. Schlieben Sie den Gartenschlauch an den Wasseranschluss des Gerats an. (Abb. 33)
4. Verbinden Sie den Netzstecker mit einem Netzanschluss.
5. Halten Sie den Spruhgriff mit einer Hand fest und stecken Sie den Hochdruckschlauch in die Schnellkupplung am Spruhgriff. (Abb. 34)
6. Offnen Sie das Ventil der Wasserleitung.
7. Entlüften Sie das System, bevor Sie das Gerät in Betriebnehmen. Siehe So entlüften Sie das System auf Seite 91.

So schreiben Sie das Gerät an eine offene Wasserquelle an

Das Gerät kann mit Wasser aus einer offen Wasserquelle, z. B. einem See oder einem Wasserfass, verwendet werden. Verwenden Sie einen Saugschlauch mit ½ Zoll Durchmesser und einer Länge von hochstens

3 Metern. Siehe Zugelassenes Zubehor auf Seite 99.

(Abb. 35)

ACHTUNG: Die Wassertemperatur der Wasserquellearf nicht mehr als 20^ betragen.

ACHTUNG: Das Gerätarf sich nicht mehr als 1 m oberhalb der Wasserquelle befinden.

1. Wenn der Gartenschlauchadapter befestigt ist, entfernen Sieihn vom Wassereinlass des Gerats. (Abb. 36)

ACHTUNG: Entfernen Sie nicht den Wasserfilter aus dem Wassereinlass.

1. Befestigen Sie einen Saugschlauch am Wassereinlass des Geräts. (Abb. 37)
2. Legen Sie den gesamten Saugschlauch in die Wasserquelle und achen Sie darauf, dass der Filter vollständig eingetaucht ist.

ACHTUNG: Verwenden Sie keinen Saugschlauch ohne Filter.

1. Drücken Sie die Taste am Spruhgriff undziehen Sie den Hochdruckschlauch aus dem Spruhgriff. (Abb. 38)
2. Verbinden Sie den Netzstecker mit einem Netzanschluss.
3. Stellen Sie den Netzschalter auf die Position EIN (I), und setzen Sie das Gerät 2 Minuten lang laufen.
4. Stellen Sie den Netzschalter in die Position AUS (0).
5. Halten Sie den Spruhgriff mit einer Hand fest und stecken Sie den Hochdruckschlauch in die Schnellkupplung am Spruhgriff. (Abb. 34)
6. Entlüften Sie das System, bevor Sie das Gerät in Betriebnehmen. Siehe So entlüften Sie das System auf Seite 91

So entlufen Sie das System

ACHTUNG: Stellen Sie sich, dass sich der Netzschalter in der Position AUS (0) befindet, bevor Sie das System entlüften.

1. Das Gerät an die Wasserversorgung anschließen.
   Siehe Anschließlich des Geräts an einen Wasseranschluss auf Seite 90.
2. Befestigen Sie die Sprühlanze an der Sprühpistole.
   Siehe So installmenten Sie die Sprühlanze auf Seite 89.
3. Lösen Sie die Gashebelsperre. Siehe So aktivieren und deaktivieren Sie die Gashebelsperre auf Seite 91.
4. Halten Sie den Gashebel gedrückt, bis kein Wasser mehr aus der Düse an der Sprühlanze austritt. (Abb. 39)

Trennen Sie das Gerät von der Wasserversorgung

1. Stellen Sie den Netzschalter in die Position AUS (0).
2. Wenn das Gerät an die Wasserleitung angeschlossen ist, schließen Sie das Ventil der Wasserleitung.
3. Wenn das Gerät an die Wasserleitung angeschlossen ist, trennen Sie den Gartenschlauch und den Rückflussstop von der Wasserleitung. (Abb. 40)

4. Wenn das Gerät an eine offene Wasserquelle angeschlossen ist, entfernen Sie den Saugschlauch aus der Wasserquelle.

5. Halten Sie den Gashebel gedrückt, bis kein Wasser mehr aus der Duse an der Sprühlanze austritt.

6. Ziehen Sie den Gartenschlauch vom Wassereinlass des Gerats ab. (Abb. 41)

Hinweis: Wenn das Gerät an eine offene Wasserquelle angeschlossen ist, trennen Sie den Saugschlauch.

1. Drücken Sie die Taste am Spruhgriff undziehen Sie den Hochdruckschlauch aus dem Spruhgriff. (Abb. 42)
2. Stellen Sie den Netzschalter in die Position EIN (I). Lassen Sie das Gerät laufen, bis kein Wasser mehr aus dem Hochdruckschlauch austritt.
3. Stellen Sie den Netzschalter in die Position AUS (0).
4. Lassen Sie den Spruhgriff, die Sprühlanze und die Düsen trocknen, bevor Sie das Gerät einlagern.

So aktivieren und deaktivieren Sie die Gashebelsperre

• Drücken Sie zum Aktivieren der Gashebelsperre den Knopf nach oben. (Abb. 43)
• Drücken Sie zum Deaktivieren der Gashebelsperre den Knopf nach unten.

So starten Sie das Gerät

ACHTUNG: Verwenden Sie das Gerät nur in aufrechter Position. Die Verwendung des Produkts in horizontaler Position kann das Produkt beschädigen.

1. Das Gerät an die Wasserversorgung anschließen. Siehe Anschließlich des Geräts an einen Wasseranschluss auf Seite 90.
2. Verbinden Sie den Netzstecker mit einem Netzanschluss.
3. Stellen Sie den Netzschalter in die Position EIN (I). (Abb. 44)
4. Losen Sie die Gashebelsperre. Siehe So aktivieren und deaktivieren Sie die Gashebelsperre auf Seite 91.
5. Drücken Sie den Gashebel am Spruhgriff.

Hinweis: Das Gerät stoppt automatisch, wenn Sie den Gashebel loslassen.

So stoppen Sie das Gerät

Hinweis: Das Gerät stoppt automatisch, wenn Sie den Gashebel loslassen.

1. Losen Sie den Gashebel am Spruhgriff.

2. Aktivieren Sie die Gashebelsperre. Siehe So aktivieren und deaktivieren Sie die Gashebelsperre auf Seite 91.

3. Stellen Sie den Netzschalter in die Position AUS (0). (Abb. 45)
4. Trennen Sie den Netzstecker von der Stromversorgung.
5. Trennen Sie das Gerät von der Wasserversorgung.
   Siehe Trennen Sie das Gerät von der Wasserversorgung auf Seite 91.

Hinweis: Trennen Sie das Gerät immer von der Wasserversorgung, wenn Sie sich länger als 5 Minuten von dem Gerät entfern.

So verwenden Sie das Reinigungsmittel

1. Entfernen Sie den Reinigungsmittelbehälter aus seiner Halterung. (Abb. 46)
2. Entfernen Sie die Kappe des Reinigungsmittelbehalters. (Abb. 47)
3. Füllen Sie den Behälter mit Reinigungsmittel. (Abb. 48)

ACHTUNG: Verwenden Sie nur von Husqvarna empfohlene Reinigungsmittel.

ACHTUNG: Vergewissern Sie sich, dass der Schlauch nicht geknicht ist.

1. Bringen Sie die Kappe wieder am Reinigungsmittelbehälter an. Setzen Sie den Reinigungsmittelbehälter in die korrekte Position. (Abb. 49)
2. Bringen Sie die schonende Düse an. Siehe Ein- und Ausbau einer Düse auf Seite 89.
3. Stellen Sie die schonende Duse auf den Reinigungsmittelmodus.
4. Drehen Sie den Schalter für das Reinigungsmittel, um die Menge des Reinigungsmittels zu dosieren. Siehe So regulieren Sie die Menge des Reinigungsmittels auf Seite 90
5. Das Gerät an die Wasserversorgung anschließen.
   Siehe Anschließlich des Geräts an einen Wasseranschluss auf Seite 90.
6. Starten Sie das Gerät. Siehe So starten Sie das Gerät auf Seite 91.

Wartung

Einleitung

WARNING: Bevor Sie eine Wartung durchfuhren, müssen Sie das Kapitel über die Sicherheit lesen und verstehen.

Für alle Wartungs- und Reparaturarbeiten am Produkt ist eine spezielle Schulung erforderlich. Wir garantieren die Verfügbarkeit von professionellen Reparaturen und Wartungsarbeiten.

Genauere Informationen finden Sie unter www.husqvarna.com.

Wartungsplan

Instand halten Vor der	Verwenden	Nach dem Gebrauch
Allgemeine Inspektion durchführten. Siehe So führen Sie eine allgemeine Inspektion durch auf Seite 93.	X
Das Gerät reinigen. Siehe So reinigen Sie das Produkt auf Seite 93.		X
Reinigen der Sprühlanze und der Düsen. Siehe So reinigen Sie Sprühlanze und Düsen auf Seite 93.		X
Reinigen des Wasserfilters. Tauschen Sie den Wasserfilter aus, wenn er beschädigt ist. Siehe So reinigen Sie den Wasserfilter auf Seite 94.		X
Schmieren Sie die O-Ringe an den Kupplungen. Siehe Schmieren der O-Ringe an den Kupplungen auf Seite 94.		X

So führen Sie eine allgemeine Inspektion durch

WARNING: Stellen Sie den

Netzschalter auf AUS (0) undziehen Sie den Netzstecker aus der Steckdose, bevor Sie Wartungsarbeiten am Gerät durchfuhren.

ACHTUNG: Trennen Sie das Gerät von der Wasserversorgung und stellen Sie sicher, dass alle Teile trocken sind, bevor Sie Wartungsarbeiten am Gerät durchfuhren.

• Vergewissern Sie sich, dass die Mutter und Schrauben am Gerät fest angezogen sind.
• Stellen Sie sicher, dass die Kabel des Geräts nicht so liegen, dass diese beschädigt werden konnten.
• Überprüfen Sie den Hochdruckschlauch auf Verschleiß und Schäden.

WARNING: Nehmen Sie das Gerät nicht in Betrieb, wenn der Hochdruckschlauch verschlüssen oder beschädigt ist.

So reinigen Sie das Produkt

WARNING: Stellen Sie den

Netzschalter auf AUS (0) undziehen Sie den Netzstecker aus der Steckdose, bevor Sie Wartungsarbeiten am Gerät durchfuhren.

ACHTUNG: Trennen Sie das Gerät von der Wasserversorgung und stellen Sie safer, dass alle Teile trocken sind, bevor Sie Wartungsarbeiten am Gerät durchführten.

• Reinigen Sie alle außenliegenden Teile mit einem trockenen Tuch.
• Reinigen Sie das Gerät nicht mit einem Hochdruckreiniger.
• Halten Sie die Luftinlasse sauber, um sicherzustellen, dass das Gerät immer eine ausreichend kühle Temperatur hat.

So reinigen Sie Sprühlanze und Dusen

WARNING: Stellen Sie den Netzschalter auf AUS (0) undziehen Sie den Netzstecker aus der Steckdose, bevor Sie Wartungsarbeiten am Gerat durchfuhren.

ACHTUNG: Trennen Sie das Gerät von der Wasserversorgung und stellen Sie sicher, dass alle Teile trocken sind, bevor Sie Wartungsarbeiten am Gerät durchführten.

1. Wenn eine Düse auf der Sprühlanze installiert ist, entfern den Sie sie von der Sprühlanze. Siehe Einund Ausbau einer Düse auf Seite 89.
2. Reinigen Sie die Düsen, die Kupplung an der Sprühlanze und die Kupplung am Spruhgriff mit Wasser und Seite. (Abb. 50)
3. Wenn die Dusen verstopt sind, entfern den Sie die Verstopfung mit dem Reinigungswerkzeug. (Abb. 51)

So reinigen Sie den Wasserfilter

WARNING: Stellen Sie den

Netzschalter auf AUS (0) undziehen Sie den Netzstecker aus der Steckdose, bevor Sie Wartungsarbeiten am Gerät durchfuhren.

ACHTUNG: Trennen Sie das Gerät von der Wasserversorgung und stellen Sie sicher, dass alle Teile trocken sind, bevor Sie Wartungsarbeiten am Gerät durchführten.

1. Wenn der Gartenschlauchadapter befestigt ist, entfern den Sieihn vom Wassereinlass des Gerats. (Abb. 52)
2. Ziehen Sie den Wasserfilter Heraus. Verwenden Sie eine Zange. (Abb. 53)
3. Überprüfen Sie den Wasserfilter auf Schäden. Tauschen Sie den Wasserfilter aus, wenn er beschädigt ist. (Abb. 54)
4. Spülen Sie den Wasserfilter mit klarem Wasser aus. (Abb. 55)

Schmieren der O-Ringe an den Kupplungen

WARNING: Stellen Sie den

Netzschalter auf AUS (0) undziehen Sie den Netzstecker aus der Steckdose, bevor Sie Wartungsarbeiten am Gerät durchfuhren.

ACHTUNG: Trennen Sie das Gerät von der Wasserversorgung und stellen Sie sicher, dass alle Teile trocken sind, bevor Sie Wartungsarbeiten am Gerät durchführten.

1. Entfernen Sie die Sprühlanze vom Spruhgriff und den Spruhgriff vom Hochdruckschlauch. Siehe So installieren Sie die Spruhlanze auf Seite 89 und So befestigen Sie den Spruhgriff auf Seite 89.
2. Schmieren Sie die O-Ringe am Gartenschlauchadapter, an der Sprühlanze und am Hochdruckschlauch mit Schmierfett. Siehe Technische Angaben auf Seite 98 für weitere Informationen zum richtigen Schmierfetttyp. (Abb. 56)

Fehlerbehebung

Fehlerbehebungsplan

Problem Mögliche Ursache Lösung
Das Gerät springt nicht an. Der Netzstecker ist nicht an eine Stromquelle angeschlossen.	Den Netzstecker in eine Steckdose stecken
	Der Netzschalter befindet sich in der Stellung AUS (0).	Stellen Sie den Netzschalter in die Position EIN (I).
	An dieser Steckdose gibt es keinen Strom.	Einen autorisierten Elektriker kontak-tieren.
	Das Netzkabel ist beschädigt.itte eine autorisierte Servicework-statt kontaktieren.
	Der Thermoschutz hat die Stromver-sorgung unterbrochen.	Warten, bis das Gerät abgekühlt ist, dann das Gerät erneut starten.
	Es wird ein falsches Verlängerungs-kabel verwendet.	Sicherstellen, dass das Verlänge-rungskabel vollständig abgewickelt ist und dass die Spannungsvorsor-gung mit der Spannung des Gerätes übereinstimmt.
Die Sicherung brennt beim Starten oder Betrieb durch.	Es wird ein falscher Sicherungstyp verwendet.	Sicherstellen, dass eine träge Sicherung der Klasse „C“ oder „K“ verwendet wird.
Das Gerät stoppt nicht. Das Gerät ist beschädigt. Den Netzsteckerziehen und eine autorisierte Servicewerkstatt kontaktie-ren.
Das Gerät wird zu weiß. Der Luftstrom ist zu schwach. Die Luftteillässe reinigen.
Das Gerät lauft unrund. Es befindet sich Luft im System. Das System entlüften.
Der Wasserdruck ist unzureichend. Der Schlauch ist geknicht Darauf achten,	dass sich keine Kni-cke im Schlauch befinden.
Der Netzschalter befindet sich in der Stellung AUS (0).	Stellen Sie den Netzschalter in die Position EIN (I).
Der Wasser Durchfluss ist unzurei-chend.	Sicherstellen, dass das Gerät kor-rekt an die Wasserversorgung ange-schlossen ist. Überprüfen Sie die Wasserdruckeinstellungen sowohl am Druckschafter als auch an der Düse. Für einen ausreichenden Wass-erdurchfluss sorgen.
Der Wasserfilter ist verstopft. Den Wasserfilter reinigen. Überprü-fen Sie die Wasserdruckeinstellun-gen sowohl am Druckschafter als auch an der Düse.	System entlüften.
Es befindet sich Luft im System. Das passit nicht. Sicherstellen, dass das richtige Zu-behör verwendent wird.

Transport, Lagerung und Entsorgung

Transport

• Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Gerät transportieren.
• Trennen Sie das Gerät von der Wasserversorgung, bevor Sie es transportieren.
• Befestigen Sie das Gerät, um Bewegungen während des Transports zu verhindern.

Lagerung

• Lassen Sie das gesamte Wasser aus dem Gerät, dem Hochdruckwasserschlauch und dem Zubehör ab, bevor Sie das Gerät einlagern.
• Bereiten Sie das Gerät für die Lagerung vor. Siehe So bereits Tier das Gerät für die Lagerung vor auf Seite 96.
  Lagern Sie das Gerät in einem trockenen und frostfreien Raum.

So bereiten Sie das Gerät für die Lagerung vor

1. Stoppen Sie das Gerät undziehen Sie den Netzstecker aus der Steckdose.
2. Trennen Sie das Gerät von der Wasserversorgung.
   Siehe Trennen Sie das Gerät von der Wasserversorgung auf Seite 91.

3. Vergewissern Sie sich, dass alle Zubehörteile trocken sind.

4. Setzen Sie den Spruhgriff, die Sprühlanze und die Düsen in ihre Halter ein.

5. Trennen Sie den Hochdruckwasserschlauch vom Spruhgriff und wickeln Sie den Hochdruckwasserschlauch auf die Schlauchtrommel auf. (Abb. 57)
6. Legen Sie das Netzkabel in seine Halterung und befestigen Sie es mit dem Riemen. (Abb. 58)

Entsorgen

Das Symbol bedeutet, dass das Gerät nicht über den Hausmüll entsorgt werden darf. Recyclen Sie es über ihre örtliche Entsorgungsstelle für elektrische und elektronische Geräte. Damit tragen Sie zu einem ordnungsgemäßen Abfallmanagement bei. Wenden Sie sich an die örtlichen Behörden, Abfallentsorgungsdienste, ihren Handler oder Verkäufer, um weitere Informationen zu erhalten. Eine unsachgemäß Entsorgung kann sich negativ auf die Umwelt und die Gesundheit des Menschen auswirken, da potenziell Gefahrstoffe vorhanden sein konnen.

(Abb. 12)

Hinweis: Das Symbol ist auf dem Gerät oder der Verpackung des Geräts zu finden.

Entsorgen von Elektro- und Elektronik-Altgeräten

Gilt nur für Deutschland

Die durchgestrichene Abfalltonne weist daraufhin, dass Sie gesetzlich verpflichtet sind, diesen Gerät getrennt vom unsortierten Siedlungsabfall zu entsorgen. Die Entsorgung im Restmüll oder im gelben Sack ist verboten. Wenn das Produkt Einwegbatterien oder Akkus enthalt, die nicht dauerhaft installiert sind, müssen diese vor der Entsorgung des Produkts halten und separat als Batterien bzw. Akkus entsorgt werden.

Informationen zur Rückgabe von Elektro- und Elektronik-Altgeräten für Privathaushalte:

Wie im Folgenden{naher beschrieben, sind bestimmte Vertreiber verpflichtet, Elektro- und Elektronik-Altgeräte kostenlos zurückzunehmen.

Vertreiber von Elektro- und Elektronikgeräten mit einer Verkaufsfläche von mindestens 400m^2 und Lebensmittelhändler mit einer Gesamtverkaufsfläche von mindestens 800m^2 , die mehrmals im Kalenderjahr oder beständig Elektro- und Elektronikgeräte abgeben und verkaufen, sind unter den folgenden Umständen zur Rücknahme von Geräten verpflichtet:

1. Beim Verkauf eines neuen Elektro- oder Elektronikgeräts muss der Vertreiber ein Altgerät desselben Gerätotyps kostenlos zurücknehmen, das im Wesentlichen die gleichen Funktionen wie das neue Gerät bereitstellt. Dies muss an dem Standort, an dem das Gerät abgegeben wird, oder in unmittelbarer Höhe geschehen. Privathaushalte gelten auch als der Ort, an dem das Gerät abgegeben wird, sofern das Produkt dorthin gefelt wird: In thisum Fall werden Altgeräte ohne Kosten für den Endbenutzer abgeholt.

2. Der Vertreiber muss Altgeräte mit einem Durchmesser von weniger als 25 cm auf Wunsch des Endbenutzers an der Verkaufsstelle oder in unmittelbarer Höhe zurücknahmen. Diese Rückgabe muss nicht mit dem Kauf von Elektro- oder Elektronikgeräten in Verbindung stehen und ist auf drei Altgeräte pro Gerätotyp beschrankt.

Bei Abschluss des Kaufvertrags für ein neues Elektro- oder Elektronikgerät muss der Vertreiber den Endbenutzer über sein Recht informieren, das Altgerät zurückzugegeben oder kostenlos abholen zu halten, und den Endbenutzer Fragen, ob er beabsichtigt, ein Altgerät bei der Lieferung des neuen Geräts zurückzugegeben.

Dies gilt auch für den Vertrieb über Telekommunikation, wenn die Lager- und Versandfläche für Elektro- und Elektronikgeräte mindestens 400m^2 beträgt oder wenn die gesamte Lager- und Versandfläche mindestens 800 m^2 beträgt, wobei die kostenlose Abholung von Elektro-oder Elektronikgeräten auf die folgenden Kategorien beschränkt ist:

1 (Wärmeüberträger)
- 2 (Geräte mit Displays) und
- 4 (große Geräte mit mindestens einer äußerten Abmessung von mehr als 50 cm)

Für alle anderen Elektro- und Elektronikgeräte muss der Vertreiber entsprechende Rücknahmestellen in angemessener Höhe zum Endverbraucher sicherstellen. Dies gilt auch für Altgeräte, bei denen keine äußere Abmessung 25 cm überschreitet, die der Endbenutzer zurückgeben möchte, ohne ein neuen Gerät zu erwerben.

Datenschutz

Alle Endbenutzer von Elektro- und Elektronik-Altgeräten sind davon verantwortlich, alle personenbezogenen Daten von den zu entsorgenden Elektro- und Elektronik-Altgeräten zu Löschen.

WEEE-Registrierungsnummer

Husqvarma

10168717

Sammlungs- und Verwertungsraten

Gemäß der WEEE-Richtlinie sind die EU-Mitgliedstaaten verpflichtet, Daten über Elektro-und Elektronik-Altgeräte zu sammeln und diese Daten an die Europäische Kommission zu übermitteln. Weitere Informationen hierzu finding Sie auf der BMUV-Website: https://www.bmuv.de/themen/wasser-ressourcen-abfall/kreislaufwirtschaft/statistiken/elektro-und-elektronikaltgeräte

Technische Angaben

Technische Daten

	PW 480 PW 490 P	W 490
Artikelnummer 9704684-01 9704684-02
Motor und Pumpe
Typ Wechselstrom-	motor	Wechselstrom-motor	Wechselstrom-motor
Leistung, W 2900 3300 2400
Spanningsbereich, V 230 230 230-240
Frequenz, Hz 50 50 50
Nennstrom, A 12,6 14,5 10
Max. Wasserdurchfluss, I/h 610 650 520
Wasserauslassdruck, während des Betriebs, bar/MPa 140/14 150/15 120/12
Max. Wasserauslassdruck, bar/MPa 180/18 190/19 160/16
Max. Wassereinlassdruck, bar/MPa	10/1 10/1 10/1
Max. Wassereinlasstemperatur, °C/°F	60/140 60/140 60/140
Max. Wassereinlasstemperatur (im Saugmodus), °C/°F	20/68	20/68	20/68
IP-Schutzart	IPX5	IPX5	IPX5
Sicherheitsklasse	Klasse I Klasse I Klasse I
Schmierung
Schmierfetttyp für die Schmierung von O-Ringen	Weiβes Univer-sal-Silikonfett	Weiβes Univer-sal-Silikonfett	Weiβes Univer-sal-Silikonfett
Gewicht
Gewicht, kg	27,8 28,4 28,4
Geräuschemissionen 13
Schalleistungspegel, gemessen dB (A)	86 86 86
Schalleistungspegel, garantiert LwA dB (A) 89 89 89
Schallpegel 14
Schalldruckpegel LpA, dB(A)	72 72 72
Vibrationspegel 15
	PW 480 PW 490	PW 490
Artikelnummer 9704684-01 9704684-02
Hand/Arm (mit Standarddüse) m/s2	< 2,5 < 2,5 < 2,5

Zubehör

Zugelassenes Zubehör

Zugelassenes Zubehör Art.-Nr.
Oberflächenreiniger SC 400 590 65 78-01
Wasserfilter 590 65 93-01
Rückflussstop 590 65 95-01
Saugschlauch 590 65 97-01
Schaumsprüher FS 400 546 87 18-01
Wasseransaugdüse 590 66 05-01
Rotierender Bürstensatz 590 66 06-01
Veränderungsschlauch, textilverständiert, 10 m 590 66 09-01
Rohrreinigungsschlauch, 15 m 590 66 10-01
Abgewinkelte Sprühlanze 590 66 11-01
Stein- und Holzreiniger 590 66 12-01
Fahrzeugreiniger und -wax	590 66 13-01
O-Ring-Satz	591 10 64-01

Konformitätserklarung

EU-Konformitätserklarung

Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel: [phone], erklart in alleiniger Verantwortung, dass das Gerät:

Beschreibung Hochdruckreiniger

Marke Husqvarna

Typ/Modell PW 480, PW 490

Identifizierung Seriennnummern ab 2022

die folgenden EU-Richtlinien und -Verordnungen erfüllt:

Verordnung Beschreibung
2006/42/EG „Maschinenrichtlinie“
2014/30/EU „EMV-Richtlinie“
2000/14/EG Anhang V	"über umweltbelastende Gerauschemissionen von zur Verwendung im Freien vorge-sehen Geräten und Maschinen"
2011/65/EU	"zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten"

und dass die folgenden Normen
und/oder technischen Daten angewendet
werden: EN 60335-1:2012/A11:2014/A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 55014-1:2017/A11:2020, EN 61000-3-11:2000, EN 55014-2:2015, EN IEC 63000:2018.

Informationen zu Gerauschemissionen finden Sie unter Technische Angaben auf Seite 98.

Huskvarna, 2023-02-09

Claes Lossal, Entwicklungsleiter/Gartenprodukte, Husqvarna AB

Verantwortlich für die technische Dokumentation

περιεχόμενα

Eioaywyn. 101

Aσφαλεια 103

UvapuoIoyno.. 109

Aeitoupyia. 110

Σuvπρηση 113

Avtipetwion TpoBAnatwv. 116

Metapopa, aToOnkkeuon kai atoppiyn. 117

TexviKa 0toXeia. 117

Aεσouap. 118

. 120

Eioaywyn

περιγραφή προίόντος

To pioov eivai ia nAekpiKn ouokcun nAounc me uynan niean. To pioov mTOpE va aeitoupynoe iE diaopotika etiTde aieoNc vepou kai diaopotikka kaapiotika meo.

PpOβλεπóμενn xρnσn

XpəiμoTIOeTe TPOiOv Móvo yia oikaiKaθapiao.

Mnyxnpoiopntoe to pioov yia aAae cepyaiec.

XpnaHOTOnIaTe To TPOiOv mO oE opOia 0eAn.

Eπισκότηση προίντος

(EIK.1)

Möistetega „hoiatus",

Thermische bescherming

Hydraulische ontlastingsklep

Förbereda Produkten für fövaring

Originale instruktioner

Originalanweisungen Apxikc oDnyieC

Instrucciones originales
Originaljuhend

Alkuperäiset ohjeet
