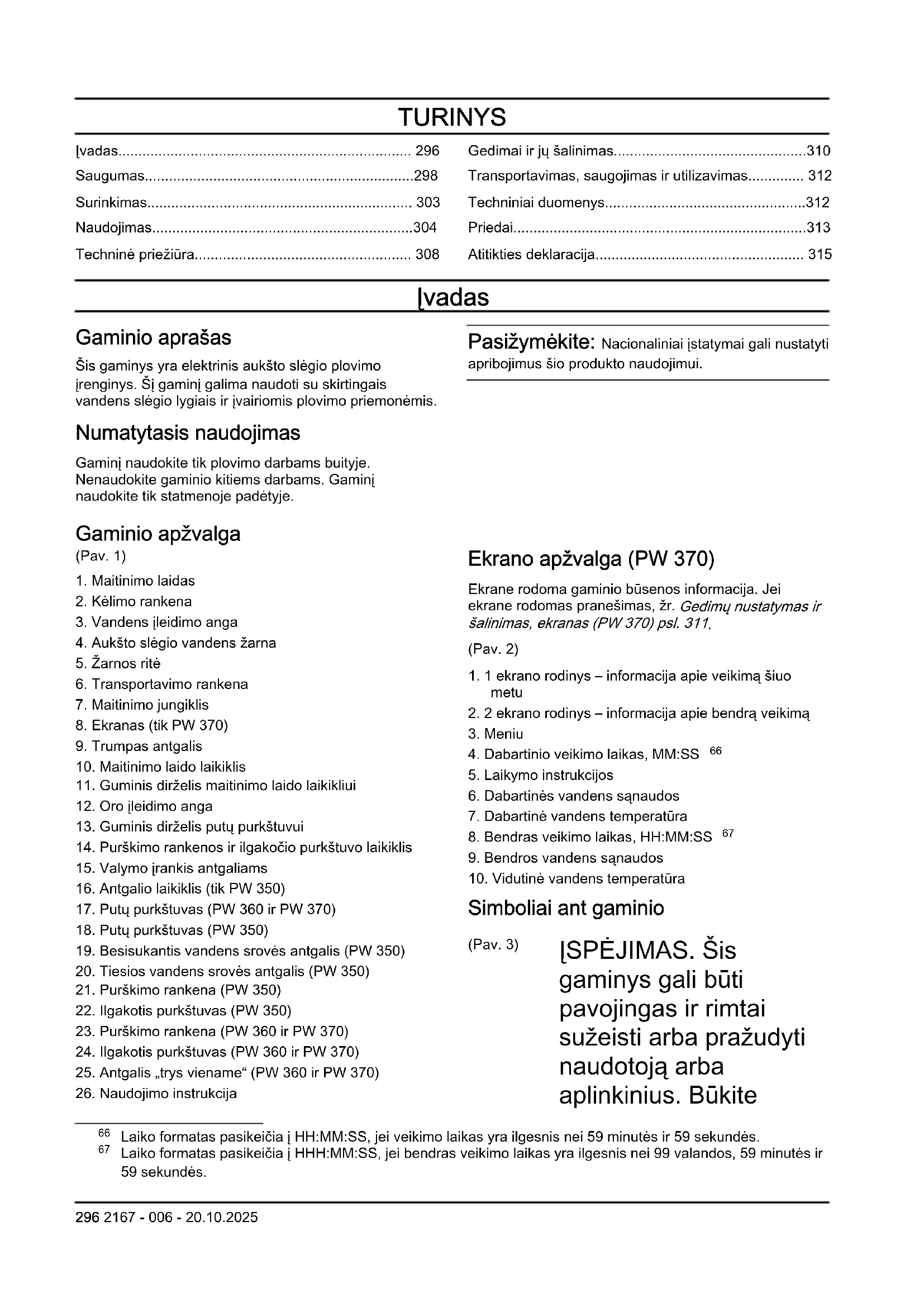

NAUDOJIMO INSTRUKCIJA PW 360 HUSQVARNA

• Įvadas p. 296
• Saugumas p. 298
• Surinkimas p. 303
• Naudojimas p. 304
• Techninė priežiūra p. 308
• Gedimai ir jų šalinimas p. 310
• Transportavimas, saugojimas ir utilizavimas p. 312
• Techniniai duomenys p. 312
• Priedai p. 313
• Atitikties deklaracija Įvadas Gaminio aprašas Šis gaminys yra elektrinis aukšto slėgio plovimo įrenginys. Šį gaminį galima naudoti su skirtingais vandens slėgio lygiais ir įvairiomis plovimo priemonėmis. Numatytasis naudojimas Gaminį naudokite tik plovimo darbams buityje. Nenaudokite gaminio kitiems darbams. Gaminį naudokite tik statmenoje padėtyje. Pasižymėkite: Nacionaliniai įstatymai gali nustatyti apribojimus šio produkto naudojimui. Gaminio apžvalga (Pav. 1) p. 315

4. Aukšto slėgio vandens žarna

11. Guminis dirželis maitinimo laido laikikliui

12. Oro įleidimo anga

13. Guminis dirželis putų purkštuvui

14. Purškimo rankenos ir ilgakočio purkštuvo laikiklis

15. Valymo įrankis antgaliams

16. Antgalio laikiklis (tik PW 350)

17. Putų purkštuvas (PW 360 ir PW 370)

18. Putų purkštuvas (PW 350)

19. Besisukantis vandens srovės antgalis (PW 350)

20. Tiesios vandens srovės antgalis (PW 350)

21. Purškimo rankena (PW 350)

22. Ilgakotis purkštuvas (PW 350)

23. Purškimo rankena (PW 360 ir PW 370)

24. Ilgakotis purkštuvas (PW 360 ir PW 370)

Ekrano apžvalga (PW 370) Ekrane rodoma gaminio būsenos informacija. Jei ekrane rodomas pranešimas, žr. Gedimų nustatymas ir šalinimas, ekranas (PW 370) psl. 311

1. 1 ekrano rodinys – informacija apie veikimą šiuo

2. 2 ekrano rodinys – informacija apie bendrą veikimą

4. Dabartinio veikimo laikas, MM:SS

5. Laikymo instrukcijos

6. Dabartinės vandens sąnaudos

7. Dabartinė vandens temperatūra

10. Vidutinė vandens temperatūra

Simboliai ant gaminio (Pav. 3) ĮSPĖJIMAS. Šis gaminys gali būti pavojingas ir rimtai sužeisti arba pražudyti naudotoją arba aplinkinius. Būkite

Laiko formatas pasikeičia į HH:MM:SS, jei veikimo laikas yra ilgesnis nei 59 minutės ir 59 sekundės.

Laiko formatas pasikeičia į HHH:MM:SS, jei bendras veikimo laikas yra ilgesnis nei 99 valandos, 59 minutės ir 59 sekundės. 296 2167 - 006 - 20.10.2025atsargūs ir tinkamai naudokite gaminį. (Pav. 4) Prieš naudodami gaminį atidžiai perskaitykite naudojimo instrukciją ir įsitikinkite, kad instrukcijas suprantate. (Pav. 5) Gaminys nėra pritaikytas jungti prie geriamojo vandens tinklo. (Pav. 6) Naudojant netinkamai aukšto slėgio vandens srovė gali būti pavojinga. Srovę draudžiama nukreipti į žmogų, elektros įrangą ar gaminį. (Pav. 7) Aplinkosaugos simbolis. Gaminys ar gaminio pakuotė nepriskiriami buitinėms atliekoms. Nuvežkite jį į įgaliotą elektros ir elektronikos įrenginių utilizavimo vietą. (Pav. 8) II klasės įrankis. (Pav. 9) Triukšmo emisijos į aplinką ženklinimas atitinka ES ir Jungtinės Karalystės direktyvas bei reglamentus ir Naujojo Pietų Velso įstatymą „2017m. aplinkos apsaugos (triukšmo kontrolės) reglamentas“. Gaminio garantuotas garso galios lygis nurodytas Techniniai duomenys psl. 312 ir etiketėje. (Pav. 10) Apsaugota nuo žemo slėgio vandens srovės bet kuriuo kampu. (Pav. 11) Saugokite nuo šalčio. (Pav. 12) Šis gaminys atitinka taikomas ES direktyvas. Pasižymėkite: Kiti ant gaminio pateikti simboliai (etiketės) skirti kai kurių rinkų sertifikavimo reikalavimams. Produkto pažeidimai Mes neatsakome už mūsų gaminio sugadinimą, jei:

• gaminys netinkamai suremontuotas;

• gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;

• gaminys turi kito gamintojo arba gamintojo nepatvirtintą priedą;

• gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba jį suremontavo ne patvirtintas atstovas. Klientų aptarnavimo tarnyba Norėdami gauti pagalbos dėl gaminio, žr. pagalbos skiltį www.husqvarna.com, kurioje rasite instrukcijas, gedimų nustatymo ir šalinimo vadovus, arba pasinaudosite Husqvarna savitarnos paslauga ir gaminio padėjėju (jei yra jūsų rinkoje). Norėdami gauti daugiau pagalbos, kreipkitės į Husqvarna techninės priežiūros atstovą. 2167 - 006 - 20.10.2025 297Saugumas Saugos ženklų reikšmės Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį į ypač svarbias instrukcijos dalis. PERSPĖJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma naudotojo instrukcijoje pateiktų nurodymų. PASTABA: Naudojamas, kai kyla pavojus sugadinti gaminį, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma naudotojo instrukcijoje pateiktų nurodymų. Pasižymėkite: Naudojama pateikti daugiau, nei būtina esamoje situacijoje, informacijos. Bendrieji saugos nurodymai PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

Netinkamai arba neatidžiai naudojant šis gaminys yra pavojingas. Jei nesilaikysite saugos nurodymų, kyla sužeidimų arba mirties pavojus.

Visada elkitės atsargiai ir vadovaukitės sveiku protu. Jei tiksliai nežinote, kaip naudoti gaminį konkrečioje situacijoje, sustabdykite darbą ir prieš tęsdami pasitarkite su „Husqvarna“ techninės priežiūros specialistu.

Atsiminkite, kad už nelaimingus atitikimus, kurių metu nukentės asmenys ar turtas, bus atsakingas naudotojas.

Rūpinkitės gaminio švara. Įsitikinkite, kad galite aiškiai perskaityti ženklus ir lipdukus.

Neleiskite vaikams bei suaugusiesiems, nesusipažinusiems su instrukcijomis, naudotis įrenginiu. Gali būti, kad pagal

2167 - 006 - 20.10.2025vietos teisės aktus ribojamas naudotojo amžius.

ES ribose. Šį gaminį gali naudoti asmenys su ribotais fiziniais, jutiminiais ar protiniais gebėjimais, jei jie yra prižiūrimi arba jiems yra pateikti nurodymai, kaip saugiai naudoti gaminį, ir jie supranta su tuo susijusius pavojus.

ES ribose. Šį gaminį gali naudoti asmenys, neturintys reikiamos patirties ar žinių, jei jie yra prižiūrimi arba jiems yra pateikti nurodymai, kaip saugiai naudoti gaminį, ir jie supranta su tuo susijusius pavojus.

Už ES ribų. Šio gaminio negali naudoti asmenys su ribotais fiziniais, jutiminiais ar protiniais gebėjimais.

Už ES ribų. Asmenys, neturintys reikiamos patirties ar žinių, negali naudoti šio gaminio.

Nedirbkite su gaminiu, jeigu esate pavargę, sergate arba esate apsvaigę alkoholio, narkotinių medžiagų ar vaistų. Tai neigiamai veikia jūsų regėjimą, nuovoką, koordinaciją ar gebėjimą priimti sprendimus.

Nedirbkite su gaminiu, jei jis yra sugadintas.

Nekeiskite gaminio ir nenaudokite jo, jei jį galėjo pakeisti kiti. Naudojimo saugos instrukcijos PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

Gaminio nenaudokite, jei pažeistas maitinimo laidas, aukšto slėgio žarna, maitinimo jungiklio fiksatorius arba purškimo rankena.

Prieš naudodami gaminį patikrinkite, ar jis nesugadintas. Nenaudokite gaminio, jei yra sugadintų dalių arba jų trūksta.

Purškimo rankeną tvirtai laikykite abiem rankomis. Paspaudus įjungimo gaiduką juntama atatrankos jėga.

Naudodami gaminį būkite atsargūs. Gaminio sukuriama aukšto slėgio srovė yra pavojinga ir gali sužeisti.

Srovės nenukreipkite į save, kitus žmones ar gyvūnus.

Nenukreipkite srovės į save ar kitus žmones norėdami nuplauti avalynę.

Nenukreipkite srovės į elektros įrangą ar patį gaminį. 2167 - 006 - 20.10.2025 299• Naudodami gaminį visada dėvėkite asmenines apsaugines priemones. Žr. Asmeninės apsauginės priemonės psl. 301

Nenaudokite gaminio prie žmonių, jei jie nedėvi apsaugos priemonių.

Jei naudojate plovimo priemonę, laikykitės plovimo priemonės saugos instrukcijų.

Naudokite tik Husqvarna rekomenduojamas plovimo priemones. Kitos plovimo priemonės arba chemikalai gali paveikti gaminio saugą.

Naudokite tinkamą vandens slėgį ir plovimo priemones, be to, gaminį naudokite tik šiame vadove aprašytiems darbams. Jei naudosite netinkamą vandens slėgį, plovimo priemonę arba gaminį naudosite kitiems nei šiame vadove aprašytiems darbams atlikti, galite sugadinti gaminį, pažeisti paviršius, medžiagas ar kitus įrenginius. „Husqvarna“ neprisiima atsakomybės už pažeidimus, atsiradusius dėl netinkamo naudojimo.

Gaminio nerekomenduojama jungti prie geriamojo vandens tinklo. Jei gaminį turite jungti prie geriamojo vandens tinklo, laikykitės vietinių ir šalyje galiojančių taisyklių. Prireikus naudokite atgalinio srauto vožtuvą (nepridedamas). Pro atbulinį vožtuvą pratekėjęs vanduo yra laikomas negeriamu.

Nepurkškite degių skysčių. Sprogimo pavojus.

Neleiskite vaikams valdyti gaminio.

Būtina prižiūrėti vaikus, kad jie nežaistų su gaminiu.

Neleiskite gaminiu naudotis nemokantiems juo naudotis žmonėms.

Naudokite tik Husqvarna patvirtintus priedus ir atsargines dalis.

Pasirūpinkite, kad elektros jungtis sujungtų kvalifikuotas elektrikas ir kad darbai būtų atlikti laikantis IEC 60364-1 reikalavimų.

Naudokite liekamosios srovės įtaisą, kuris nutraukia elektros tiekimą, jei nuotėkio srovė 30 ms išlieka didesnė nei 30 mA. Jei neturite įrengto liekamosios srovės įtaiso, naudokite įtaisą, kuriuo grandinė būtų įžeminta.

2167 - 006 - 20.10.2025• PW 370 varžos informacija: Kai aukšto slėgio plovyklą PW 370 prijungiate prie maitinimo šaltinio, maks. leistina varža yra 0,144 Ω (Zmax). Pasitarkite su maitinimo šaltinio tiekėju ir įsitikinkite, kad įranga bus jungiama tik prie maitinimo šaltinio, kurio leistina varža didžiausia arba mažesnė.

Gaminių, paženklintų dviejų įtampų ir dažnių etiketėmis, reguliuoti nereikia.

Jei būtina naudoti ilginamąjį laidą, įsitikinkite, kad jis tinkamas naudoti lauke. Pasirūpinkite, kad lizdas yra ne mažesniu kaip 60mm atstumu nuo žemės. Jungtis visada turi išlikti sausa.

Prieš nueidami nuo gaminio maitinimo jungiklį nustatykite į išjungimo padėtį (0), atjunkite maitinimo kištuką ir paspauskite gaiduko fiksatorių.

Prieš keisdami priedą maitinimo jungiklį nustatykite į išjungimo padėtį (0) ir atjunkite maitinimo kištuką.

Prieš atlikdami gaminio valymo ar priežiūros darbus maitinimo jungiklį nustatykite į išjungimo padėtį (0) ir atjunkite maitinimo kištuką.

Nenaudokite gaminio, jei aplinkos temperatūra yra žemesnė nei 0°C.

Nebandykite įjungti užšalusio gaminio.

Nedėkite daiktų ant gaminio, kai jis naudojamas.

Negerkite vandens, kuris buvo naudojamas su gaminiu.

Nenaudokite gaminio šalia atvirų langų.

Saugokitės į orą išsviedžiamų objektų. Akmenukai ir palaidos šiukšlės gali pataikyti į akis ir apakinti ar sunkiai jas sužaloti.

Jei gaminys veikia netinkamai, žr. Gedimai ir jų šalinimas psl. 310

Asmeninės apsauginės priemonės PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

Asmeninės apsauginės priemonės nepadės visiškai išvengti pavojaus susižeisti, tačiau nelaimingo atsitikimo atveju mažiau nukentėsite. Leiskite prekybos atstovui 2167 - 006 - 20.10.2025 301padėti pasirinkti tinkamą įrangą.

Avėkite patvarius, neslystančius batus. Neavėkite atvirų batų ir nebūkite basi.

Dėvėkite apsauginius drabužius.

Dėvėkite apsauginius akinius.

Gaminiui veikiant gali susiformuoti aerozoliai. Aerozolių įkvėpimas gali būti pavojingas sveikatai. Jei gaminį naudojate aplinkoje, kurioje susidaro pavojingi aerozoliai, naudokite FFP2 klasės ar joms lygiavertes kvėpavimo takų apsaugos priemones. Gaminio apsauginės priemonės PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

Nenaudokite gaminio su saugos įtaisais, kurie yra pažeisti arba tinkamai neveikia.

Nepašalinkite ir nemodifikuokite saugos įtaisų.

Reguliariai tikrinkite apsaugines priemones. Jei saugos įtaisai pažeisti arba tinkamai neveikia, kreipkitės į Husqvarna techninės priežiūros atstovą. Maitinimo jungiklio fiksatorius Gaiduko fiksatorius (A) neleidžia netyčia nuspausti gaiduko (B). Kai gaiduko fiksatorius yra užfiksuotas, gaiduko paspausti negalima.

PW 360 ir PW 370 (Pav. 15) Maitinimo jungiklis Gaminys pradeda veikti nuspaudus gaiduką. Gaminys sustoja gaiduką atleidus. Apsauga nuo šilumos Gaminyje yra automatinė apsauga nuo šilumos. Jei gaminys per daug įkaista, apsauga nuo šilumos nutraukia gaminio maitinimą. Jei apsauga nuo šilumos nutraukė maitinimą, palaukite, kol gaminys atvės. Apsauga nuo šilumos vėl pradės veikti automatiškai, kai gaminys pakankamai atvės.

2167 - 006 - 20.10.2025Hidraulinis apsauginis vožtuvas Gaminyje yra integruotas hidraulinis apsauginis vožtuvas, kuris saugo sistemą nuo per didelio slėgio. Priežiūros saugos instrukcijos PERSPĖJIMAS: Prieš atlikdami gaminio techninę priežiūrą, perskaitykite toliau esančius įspėjimus. PASTABA: Prieš pradėdami gaminį naudoti po ilgo sandėliavimo visada atlikite priežiūros darbus.

Maitinimo jungiklį nustatykite į išjungimo padėtį (0) ir atjunkite maitinimo kištuką nuo maitinimo šaltinio, tik tada atlikite gaminio priežiūros darbus.

Prieš atlikdami gaminio priežiūros darbus atjunkite gaminį nuo vandens šaltinio ir įsitikinkite, kad visos dalys yra sausos.

Atlikite tik šiame naudotojo vadove nurodytus priežiūros darbus.

Naudokite tik Husqvarna rekomenduojamas atsargines dalis. Aukšto slėgio vandens žarnos, jungiamieji elementai ir jungtys yra svarbios užtikrinant saugumą naudojant gaminį. Naudokite tik Husqvarna rekomenduojamas žarnas, jungiamuosius elementus ir jungtis.

Netaisykite gaminio patys. Kreipkitės į Husqvarna techninės priežiūros atstovą.

Jei maitinimo kištukas arba maitinimo laidas pažeistas, kreipkitės į Husqvarna techninės priežiūros specialistą.

Neleiskite vaikams gaminio valyti ar atlikti jo priežiūros darbų. Surinkimas Įvadas PERSPĖJIMAS: Prieš surinkdami gaminį perskaitykite ir supraskite skyrių apie saugą. Sodo žarnos adapterio montavimas

1. Nuimkite transportavimo dangtelį nuo vandens įvado

ir išmeskite jį. (Pav. 16)

2. Ant vandens įvado sumontuokite sodo žarnos

adapterį. (Pav. 17) PASTABA: Montuodami sodo žarnos adapterį ant vandens įvado pasirūpinkite, kad jis įstatytas tiesiai. Jei 2167 - 006 - 20.10.2025 303sodo žarnos adapteris nebus įstatytas tiesiai, gali būti sugadintas sriegis ir tekėti vanduo.

3. Sodo žarnos adapterį priveržkite iki galo.

4. Sodo žarnos adapterį nuimkite atlikdami veiksmus

priešinga tvarka. Purškimo rankenos ir ilgakočio purkštuvo laikiklio montavimas

1. Nustatykite purškimo rankenos ir ilgakočio purkštuvo

laikiklį į padėtį. (Pav. 18)

2. Įsukite 2 varžtus.

3. Įstatykite plovimo įrankį į laikiklį.

Naudojimas Įvadas PERSPĖJIMAS: Prieš naudodami gaminį perskaitykite ir supraskite skyrių apie saugą. Husqvarna Connect Husqvarna Connect yra nemokama programėlė, skirta mobiliesiems įrenginiams. Programėlė Husqvarna Connect suteikia Husqvarna gaminiui papildomas funkcijas:

• Papildoma informacija apie gaminį.

• Informacija ir patarimai apie gaminio dalis ir priežiūrą. Norėdami pradėti naudoti Husqvarna Connect

1. Atsisiųskite „Husqvarna Connect“ programėlę į

3. Norėdami prisijungti ir užregistruoti gaminį,

vadovaukitės programėlėje Husqvarna Connect pateiktomis instrukcijomis. Pasižymėkite: Programėlė Husqvarna Connect nėra prieinama visose programėlių parduotuvėse. Dėl išsamesnės informacijos kreipkitės į savo techninės priežiūros atstovą. Transportavimo rankenos atlenkimas ir užlenkimas

• Jei norite atlenkti transportavimo rankeną, paspauskite kairėje ir dešinėje esančius mygtukus ir pakelkite transportavimo rankeną. (Pav. 19)

• Jei norite užlenkti transportavimo rankeną, paspauskite kairėje ir dešinėje esančius mygtukus ir nuleiskite transportavimo rankeną. (Pav. 20) Purškimo rankenos montavimas

1. Ištraukite aukšto slėgio vandens žarną. (Pav. 21)

2. Viena ranka tvirtai laikydami purškimo rankeną

pastumkite aukšto slėgio vandens žarną į greitą jungtį purškimo rankenoje. a) PW 350 (Pav. 22) b) PW 360 ir PW 370 (Pav. 23) Purškimo rankenos nuėmimas

1. Pastumkite fiksatorių greitos jungties ant purškimo

rankenos kryptimi ir ištraukite aukšto slėgio vandens žarną. a) PW 350 (Pav. 24) b) PW 360 ir PW 370 (Pav. 25)

2. Žarnos ritę sukite pagal laikrodžio rodyklę, kol

suvyniosite visą aukšto slėgio vandens žarną. (Pav. 26) Ilgakočio purkštuvo montavimas

1. Viena ranka laikydami purškimo rankeną pastumkite

movą ant ilgakočio purkštuvo purškimo rankenos link. a) PW 350 (Pav. 27) b) PW 360 ir PW 370 (Pav. 28)

2. Pasukite ilgakotį purkštuvą pagal laikrodžio rodyklę,

tada jį atleiskite. Ilgakotis purkštuvas užsifiksuoja savo vietoje. Ilgakočio purkštuvo nuėmimas

1. Pastumkite ilgakotį purkštuvą į vidų ir pasukite jį

prieš laikrodžio rodyklę. a) PW 350 (Pav. 29) b) PW 360 ir PW 370 (Pav. 30)

2. Ištraukite ilgakotį purkštuvą iš purškimo rankenos.

Antgaliai (PW 350) Gaminys parduodamas su 3 antgaliais:

• vienas besisukančios vandens srovės antgalis, vadinamas STIPRIOS SROVĖS ANTGALIU;

• vienas tiesios vandens srovės antgalis, vadinamas ŠVELNIOS SROVĖS ANTGALIU;

• vienas tiesios vandens srovės antgalis, vadinamas TRUMPUOJU ANTGALIU. Antgalis, vadinamas STIPRIOS SROVĖS ANTGALIU, gali būti naudojamas paviršiams, kurie nėra jautrūs, pvz., įvažiavimams, plauti. Antgalis, vadinamas ŠVELNIOS SROVĖS ANTGALIU, gali būti naudojamas jautriems paviršiams, pvz., automobiliui, plauti. Antgalis, vadinamas TRUMPUOU ANTGALIU, purškia tiesią

2167 - 006 - 20.10.2025žemo slėgio vandens čiurkšlę, kuria lengvai nuskalausite paviršių. Jo negalima montuoti ant ilgakočio purkštuvo. (Pav. 31) Antgalio uždėjimas ant ilgakočio purkštuvo ir nuėmimas nuo jo (PW 350) PASTABA: Besisukančios vandens srovės antgalio nenaudokite jautriems paviršiams, pvz., dažytiems automobilio paviršiams. Besisukanti vandens srovė gali pažeisti paviršių.

• Jei norite uždėti antgalį, viena ranka suimkite ilgakotį purkštuvą ir paspauskite antgalį į vidų, kad jis užsifiksuotų. (Pav. 32)

• Jei antgalį norite nuimti, į vidų pastumkite fiksatorių ant ilgakočio purkštuvo ir ištraukite antgalį iš purkštuvo. (Pav. 33) Vandens srovės slėgio reguliavimas (PW 350) Tiesios vandens srovės antgalio slėgį galima reguliuoti.

• Jei vandens srovės slėgį norite padidinti, pasukite antgalį pagal laikrodžio rodyklę. (Pav. 34)

• Jei vandens srovės slėgį norite sumažinti, pasukite antgalį prieš laikrodžio rodyklę. (Pav. 35) Trumpojo antgalio uždėjimas ant purškimo rankenos ir nuėmimas nuo jos (PW 350)

• Norėdami uždėti antgalį viena ranka laikykite purškimo rankeną ir stumkite antgalio movą ant purškimo rankenos. Pasukite antgalį pagal laikrodžio rodyklę ir atlaisvinkite antgalį. Antgalis užsifiksuoja. (Pav. 36)

• Jei norite nuimti antgalį, stumkite ir sukite antgalį prieš laikrodžio rodyklę. Nuimkite antgalį nuo purškimo rankenos. (Pav. 37) Antgaliai (PW 360, PW 370) Gaminys parduodamas su 2 antgaliais:

• vienas antgalis „trys viename“, kurį galima montuoti ant ilgakočio purkštuvo;

• vienas trumpas tiesios vandens srovės antgalis, kurį galima montuoti ant purškimo rankenos. Galimi 3 antgalio „trys viename“ nustatymai:

• ŠVELNI SROVĖ II" Pasirinkus STIPRIOS SROVĖS nustatymą naudojama besisukanti vandens srovė, kuria galima valyti nejautrius paviršius, pavyzdžiui, įvažiavimus. Pasirinkus nustatymą ŠVELNI SROVĖ I, naudojama tiesi vandens srovė, kuria galima plauti jautrius paviršius, pavyzdžiui, automobilius. Pasirinkus nustatymą ŠVELNI SROVĖ I, naudojama tiesi vandens srovė, kuria galima plauti jautrius paviršius, pavyzdžiui, transporto priemones. Rekomenduojamus PW 370 naudojimo būdus rasite gaminio ekrane. Antgalis, vadinamas TRUMPUOU ANTGALIU, purškia tiesią žemo slėgio vandens čiurkšlę, kuria lengvai nuskalausite paviršių. Jo negalima montuoti ant ilgakočio purkštuvo. (Pav. 38) Antgalio „trys viename“ uždėjimas ant ilgakočio purkštuvo ir nuėmimas nuo jo (PW 360, PW 370)

• Norėdami uždėti antgalį „trys viename“, atlikite toliau nurodytus veiksmus. a) Sukite ilgakotį purkštuvą, kol antgalio simbolis išsilygiuos su žyma ant purškimo rankenos. (Pav. 39) b) Viena ranka laikykite ilgakotį purkštuvą ir stumkite antgalį „trys viename“, kol jis užsifiksuos. Įsitikinkite, kad kvadrato formos skirtuką sulygiavote su kvadrato formos įpjova. (Pav. 40)

• Norėdami nuimti antgalį „trys viename“, atlikite toliau nurodytus veiksmus. a) Sukite ilgakotį purkštuvą, kol antgalio simbolis išsilygiuos su žyma ant purškimo rankenos. (Pav. 39) b) Paspauskite mygtuką ant ilgakočio purkštuvo ir nutraukite antgalį „trys viename“ nuo ilgakočio purkštuvo. (Pav. 41) Vandens srauto reguliavimas (PW 360, PW 370) Pasižymėkite: Uždėjus antgalį „trys viename“ ant ilgakočio purkštuvo, pasirenkama besisukanti vandens srovė. PASTABA: Besisukančios vandens srovės nenaudokite jautriems paviršiams, pvz., dažytiems automobilio paviršiams. Besisukanti vandens srovė gali pažeisti paviršių.

• Pasukite ilgakotį purkštuvą ir pasirinkite reikiamą nustatymą. Nustatymas yra pasirinktas, kai išgirstate spragtelėjimą. (Pav. 42) Trumpojo antgalio uždėjimas ant purškimo rankenos ir nuėmimas nuo jos (PW 360, PW 370)

• Norėdami uždėti antgalį viena ranka laikykite purškimo rankeną ir stumkite antgalio movą ant purškimo rankenos. Pasukite antgalį pagal laikrodžio rodyklę ir atlaisvinkite antgalį. Antgalis užsifiksuoja. (Pav. 43) 2167 - 006 - 20.10.2025 305• Jei norite nuimti antgalį, stumkite ir sukite antgalį prieš laikrodžio rodyklę. Nuimkite antgalį nuo purškimo rankenos. (Pav. 44) Gaminio naudojimas

1. Prijunkite gaminį prie vandens šaltinio. Žr.

2. Iš sistemos išleiskite orą. Žr.

Oro išleidimas iš sistemos psl. 306

3. Paleiskite gaminį. Žr.

Gaminio prijungimas prie vandens šaltinio Gaminys gali būti naudojamas su vandeniu iš tinklo arba vandeniu iš atviro vandens telkinio, pvz., ežero ar vandens statinės.

• Jei gaminį norite prijungti prie vandens tinklo, žr. Gaminio prijungimas prie vandens tinklo psl. 306

1. Į gaminio vandens įvadą įstatykite sodo žarnos

adapterį. Žr. Sodo žarnos adapterio montavimas psl.

2. Prijunkite sodo žarną prie vandens tinklo. Naudokite

½in diametro ir 10–25m ilgio sodo žarną. (Pav. 45) PASTABA: Vandens slėgis vandens tinkle turi būti ne didesnis nei 1 MPa (10 bar). PASTABA: Vandens tinklo vandens temperatūra negali būti aukštesnė kaip 40°C.

3. Atidarykite vandens tinklo vožtuvą ir įsitikinkite, kad

vanduo laisvai teka iš sodo žarnos. (Pav. 46)

4. Uždarykite vandens tinklo vožtuvą.

5. Prijunkite sodo žarną prie gaminio vandens įvado.

6. Prijunkite maitinimo kištuką prie maitinimo šaltinio.

7. Viena ranka tvirtai laikydami purškimo rankeną

pastumkite aukšto slėgio vandens žarną į greitą jungtį purškimo rankenoje. a) PW 350 (Pav. 22) b) PW 360 ir PW 370 (Pav. 23)

8. Atidarykite vandens tinklo vožtuvą.

9. Prieš naudodami gaminį iš sistemos išleiskite orą.

Žr. Oro išleidimas iš sistemos psl. 306

Gaminio prijungimas prie atviro vandens telkinio Gaminys gali būti naudojamas su vandeniu iš atviro vandens telkinio, pvz., ežero ar vandens statinės. Naudokite ½in diametro siurbimo žarną (nepridedama), kuri nebūtų ilgesnė nei 3m ilgio. (Pav. 48) PASTABA: Vandens šaltinio vandens temperatūra negali būti aukštesnė nei 20°C. PASTABA: Gaminys negali būti daugiau nei 0,5m virš vandens šaltinio.

1. Jei uždėtas sodo žarnos adapteris, nuimkite jį nuo

gaminio vandens įvado. (Pav. 49) PASTABA: Neišimkite vandens filtro iš vandens įvado.

2. Prijunkite siurbimo žarną (nepridedama) prie gaminio

vandens įvado. (Pav. 50)

3. Įmerkite siurbimo žarną į vandens šaltinį ir įsitikinkite,

kad filtras yra visiškai panardintas. PASTABA: Nenaudokite siurbimo žarnos be filtro.

4. Pastumkite fiksatorių greitos jungties ant purškimo

rankenos kryptimi ir ištraukite aukšto slėgio vandens žarną. a) PW 350 (Pav. 24) b) PW 360 ir PW 370 (Pav. 25)

5. Prijunkite maitinimo kištuką prie maitinimo lizdo.

6. Maitinimo jungiklį nustatykite į įjungimo padėtį (I) ir

leiskite gaminiui veikti 2 minutes.

7. Maitinimo jungiklį nustatykite į išjungimo padėtį (0).

8. Viena ranka tvirtai laikydami purškimo rankeną

pastumkite aukšto slėgio vandens žarną į greitą jungtį purškimo rankenoje. a) PW 350 (Pav. 22) b) PW 360 ir PW 370 (Pav. 23)

9. Prieš naudodami gaminį iš sistemos išleiskite orą.

Žr. Oro išleidimas iš sistemos psl. 306

Oro išleidimas iš sistemos PASTABA: Prieš išleisdami orą iš sistemos įsitikinkite, kad maitinimo jungiklis nustatytas į išjungimo padėtį (0). 306 2167 - 006 - 20.10.20251. Prijunkite gaminį prie vandens šaltinio. Žr. Gaminio prijungimas prie vandens šaltinio psl. 306

2. Uždėkite ilgakotį purkštuvą ant purškimo rankenos.

Žr. Ilgakočio purkštuvo montavimas psl. 304

3. Išjunkite gaiduko fiksatorių. Žr.

Gaiduko fiksatoriaus įjungimas ir išjungimas psl. 307

4. Paspauskite gaiduką ir laikykite jį nuspaudę, kol

vanduo pradės tekėti per ilgakočio purkštuvo antgalį. a) PW 350 (Pav. 51) b) PW 360 ir PW 370 (Pav. 52) Gaminio atjungimas nuo vandens šaltinio

1. Maitinimo jungiklį nustatykite į išjungimo padėtį (0).

2. Jei gaminys atjungiamas nuo vandens tinklo,

uždarykite vandens tinklo vožtuvą.

3. Jei gaminys prijungtas prie vandens tinklo, atjunkite

sodo žarną nuo vandens tinklo. (Pav. 53)

4. Jei gaminys prijungtas prie atviro vandens telkinio,

išimkite siurbimo žarną iš vandens šaltinio.

5. Paspauskite gaiduką ir laikykite jį nuspaudę, kol

vanduo pradės tekėti per antgalį.

6. Atjunkite vandens žarną nuo gaminio vandens įvado.

7. Jei gaminys prijungtas prie atviro vandens telkinio,

atjunkite siurbimo žarną. (Pav. 54)

8. Pastumkite fiksatorių greitos jungties ant purškimo

rankenos kryptimi ir ištraukite aukšto slėgio vandens žarną. a) PW 350 (Pav. 24) b) PW 360 ir PW 370 (Pav. 25)

9. Maitinimo jungiklį pasukite į įjungimo padėtį (I).

Leiskite gaminiui veikti, kol iš aukšto slėgio žarnos nebetekės vanduo.

10. Maitinimo jungiklį nustatykite į išjungimo padėtį (0).

11. Prieš padėdami gaminį sandėliuoti leiskite purškimo

rankenai, ilgakočiam purkštuvui ir antgaliams išdžiūti. Gaiduko fiksatoriaus įjungimas ir išjungimas

• Jei norite įjungti gaiduko fiksatorių, paspauskite mygtuką į fiksavimo padėtį. a) PW 350 (Pav. 55) b) PW 360 ir PW 370 (Pav. 56)

• Jei gaiduko fiksatorių norite išjungti, paspauskite mygtuką į atfiksavimo padėtį. Gaminio paleidimas PASTABA: Gaminį naudokite tik statmenoje padėtyje. Naudodami gaminį horizontalioje padėtyje galite jį sugadinti.

1. Prijunkite gaminį prie vandens šaltinio. Žr.

2. Prijunkite maitinimo kištuką prie maitinimo lizdo.

3. Maitinimo jungiklį pasukite į įjungimo padėtį (I). (Pav.

4. Išjunkite gaiduko fiksatorių. Žr.

Gaiduko fiksatoriaus įjungimas ir išjungimas psl. 307

5. Paspauskite gaiduką ant purškimo rankenos.

Pasižymėkite: Atleidus gaiduką gaminys automatiškai sustoja. Gaminio sustabdymas Pasižymėkite: Atleidus gaiduką gaminys automatiškai sustoja.

1. Atleiskite gaiduką ant purškimo rankenos.

2. Įjunkite gaiduko fiksatorių. Žr.

Gaiduko fiksatoriaus įjungimas ir išjungimas psl. 307

3. Maitinimo jungiklį nustatykite į išjungimo padėtį (0).

4. Atjunkite maitinimo kištuką nuo maitinimo šaltinio.

5. Atjunkite gaminį nuo maitinimo šaltinio. Žr.

Gaminio atjungimas nuo vandens šaltinio psl. 307

Pasižymėkite: Visada atjunkite gaminį nuo vandens šaltinio, jei reikia nuo gaminio nueiti ilgiau 5 minutėms. Purškimo rankenos kampo reguliavimas (PW 360, PW 370)

1. Paspauskite mygtuką ir sukite rankeną pagal

laikrodžio rodyklę arba prieš laikrodžio rodyklę. (Pav. 59)

2. Atleiskite mygtuką. Rankena užsifiksuoja.

Putų purkštuvo naudojimas (PW 350)

1. Išimkite putų purkštuvą iš laikiklio. (Pav. 60)

2. Pripildykite putų purkštuvo talpyklą plovimo

priemone. PASTABA: Naudokite tik Husqvarna rekomenduojamas plovimo priemones.

3. Pastumkite putų purkštuvo greitą jungtį į ilgakočio

purkštuvo greitą jungtį, kad užsifiksuotų. Putų purkštuvo jungė turi būti sulygiuota su grioveliu ant ilgakočio purkštuvo. (Pav. 61)

4. Prijunkite gaminį prie vandens šaltinio. Žr.

5. Paleiskite gaminį. Žr.

2167 - 006 - 20.10.2025 307Putų purkštuvo naudojimas (PW 360, PW 370)

1. Išimkite putų purkštuvą iš laikiklio. (Pav. 62)

2. Pripildykite putų purkštuvo talpyklą plovimo

priemone. PASTABA: Naudokite tik Husqvarna rekomenduojamas plovimo priemones.

3. Įstumkite putų purkštuvo movą į purškimo rankeną.

Pasukite putų purkštuvą pagal laikrodžio rodyklę ir atleiskite putų purkštuvą. Putų purkštuvas užsifiksuoja. (Pav. 63)

4. Prijunkite gaminį prie vandens šaltinio. Žr.

5. Paleiskite gaminį. Žr.

6. Pasukite putų purkštuvo rankenėlę ir reguliuokite

naudojamą putų kiekį. Pasukite rankenėlę pagal laikrodžio rodyklę, jei norite naudoti daugiau putų. Pasukite rankenėlę prieš laikrodžio rodyklę, jei norite naudoti mažiau putų. (Pav. 64)

7. Pasukite antgalio gaubtą ir reguliuokite putų

purškimo būdą. Pasukite antgalio gaubtą pagal laikrodžio rodyklę, jei norite purkšti siauriau, arba prieš laikrodžio rodyklę, jei norite purkšti plačiau. (Pav. 65) Techninė priežiūra Įvadas PERSPĖJIMAS: Prieš atlikdami priežiūros darbus perskaitykite ir supraskite saugos skyriaus informaciją. Visiems gaminio techninės priežiūros ir remonto darbams reikia specialių apmokymų. Garantuojame profesionalaus remonto ir techninės priežiūros darbų pasiekiamumą. Išsamesnės informacijos žr. www.husqvarna.com. Techninės priežiūros grafikas Techninė priežiūra Prieš prade- dant dar-

Po nau- dojimo Prieš sandėlia- vimą Atlikite bendrąją apžiūrą. Žr. Bendroji apžiūra psl. 308 . X Nuvalykite gaminį. Žr. Gaminio valymas psl. 309 . X Išplaukite ilgakotį purkštuvą ir antgalius. Žr. Gaminio valymas psl. 309 . X Išvalykite vandens filtrą. Jeigu vandens filtras sugadintas, jį pakeiskite. Žr. Van- dens filtro valymas psl. 309

Sutepkite movų sandarinimo žiedus. Žr. Movų sandarinimo žiedų tepimas psl.

Išvalykite putų purkštuvo filtrą. X Bendroji apžiūra PERSPĖJIMAS: Maitinimo jungiklį nustatykite į išjungimo padėtį (0) ir atjunkite maitinimo kištuką nuo maitinimo šaltinio, tik tada atlikite gaminio priežiūros darbus. PASTABA: Prieš atlikdami gaminio priežiūros darbus atjunkite gaminį nuo vandens šaltinio ir įsitikinkite, kad visos dalys yra sausos.

• Įsitikinkite, kad gaminio veržlės ir varžtai priveržti.

• Įsitikinkite, kad gaminio kabeliai nėra tokioje padėtyje, kurioje jie galėtų būti pažeisti.

• Patikrinkite, ar aukšto slėgio žarna nesusidėvėjusi ir nepažeista. PERSPĖJIMAS: Gaminio nenaudokite, jei aukšto slėgio žarna yra susidėvėjusi arba pažeista. 308 2167 - 006 - 20.10.2025Gaminio valymas PERSPĖJIMAS: Maitinimo jungiklį nustatykite į išjungimo padėtį (0) ir atjunkite maitinimo kištuką nuo maitinimo šaltinio, tik tada atlikite gaminio priežiūros darbus. PASTABA: Prieš atlikdami gaminio priežiūros darbus atjunkite gaminį nuo vandens šaltinio ir įsitikinkite, kad visos dalys yra sausos.

• Visas išorines dalis nuvalykite sausa šluoste.

• Gaminio neplaukite aukšto slėgio plovimo aparatu.

• Visada palaikykite oro įsiurbimo angų švarą, kad gaminyje užtikrintumėte pakankamai nedidelę temperatūrą. Ilgakočio purkštuvo ir antgalių valymas (PW 350) PERSPĖJIMAS: Maitinimo jungiklį nustatykite į išjungimo padėtį (0) ir atjunkite maitinimo kištuką nuo maitinimo šaltinio, tik tada atlikite gaminio priežiūros darbus. PASTABA: Prieš atlikdami gaminio techninės priežiūros darbus, atjunkite gaminį nuo vandens šaltinio.

1. Jei ant ilgakočio purkštuvo uždėtas antgalis,

nuimkite jį. Žr. Antgaliai (PW 350) psl. 304

2. Antgalius, ilgakočio purkštuvo ir purškimo rankenos

movas nuplaukite muilu ir vandeniu. (Pav. 66)

3. Jei antgaliai užsikišo, išvalykite juos valymo įrankiu.

(Pav. 67) Ilgakočio purkštuvo ir antgalių valymas (PW 360, PW 370) PERSPĖJIMAS: Maitinimo jungiklį nustatykite į išjungimo padėtį (0) ir atjunkite maitinimo kištuką nuo maitinimo šaltinio, tik tada atlikite gaminio priežiūros darbus. PASTABA: Prieš atlikdami gaminio techninės priežiūros darbus, atjunkite gaminį nuo vandens šaltinio.

1. Jei ant ilgakočio purkštuvo uždėtas antgalis,

2. Antgalius, ilgakočio purkštuvo ir purškimo rankenos

movas nuplaukite muilu ir vandeniu. (Pav. 68)

3. Jei antgaliai užsikišo, išvalykite juos valymo įrankiu.

(Pav. 69) Vandens filtro valymas PERSPĖJIMAS: Maitinimo jungiklį nustatykite į išjungimo padėtį (0) ir atjunkite maitinimo kištuką nuo maitinimo šaltinio, tik tada atlikite gaminio priežiūros darbus. PASTABA: Prieš atlikdami gaminio techninės priežiūros darbus, atjunkite gaminį nuo vandens šaltinio.

1. Jei uždėtas sodo žarnos adapteris, nuimkite jį nuo

gaminio vandens įvado. (Pav. 49)

2. Ištraukite vandens filtrą. Naudokite reples. (Pav. 70)

3. Patikrinkite, ar vandens filtras nepažeistas. Jeigu

vandens filtras sugadintas, jį pakeiskite. (Pav. 71)

5. Vandens filtrą sumontuokite atvirkštine seka.

Putų purkštuvo filtro valymas

1. Mažu šešiabriauniu raktu arba panašiu įrankiu

atsargiai šiek tiek išstumkite kaištį. (Pav. 73)

2. Replėmis ištraukite kaištį. (Pav. 74)

3. Pasukite antgalio gaubtą prieš laikrodžio rodyklę ir

nuimkite jį nuo putų purkštuvo. (Pav. 75)

4. Nuimkite žiedą. (Pav. 76)

5. Išsukite varžtą ir nuimkite gaubtą dešinėje pusėje.

6. Išsukite varžtą ir nuimkite gaubtą kairėje pusėje.

7. Nuimkite spaustuką ir antgalio rinkinį. (Pav. 79)

8. Replėmis ištraukite filtro laikiklį (A). (Pav. 80)

9. Mažu šešiabriauniu raktu arba panašiu įrankiu

atsargiai išstumkite filtrą (B).

10. Praskalaukite filtrą švariu vandeniu. Pakeiskite filtrą,

jei jis yra pažeistas arba jo nepavyksta išvalyti. (Pav. 81)

11. Putų purkštuvą surinkite atvirkštine tvarka.

Movų sandarinimo žiedų tepimas PERSPĖJIMAS: Maitinimo jungiklį nustatykite į išjungimo padėtį (0) ir atjunkite maitinimo kištuką nuo maitinimo šaltinio, tik tada atlikite gaminio priežiūros darbus. PASTABA: Prieš atlikdami gaminio priežiūros darbus atjunkite gaminį nuo vandens šaltinio ir įsitikinkite, kad visos dalys yra sausos. 2167 - 006 - 20.10.2025 3091. Nuimkite ilgakotį purkštuvą nuo purškimo rankenos, o purškimo rankeną nuo aukšto slėgio žarnos. Žr. Ilgakočio purkštuvo nuėmimas psl. 304

2. Sutepkite sodo žarnos adapterio, ilgakočio purkštuvo

ir aukšto slėgio žarnos sandarinimo žiedus tepalu. Jei reikia informacijos apie tinkamą tepalo tipą, žr. Techniniai duomenys psl. 312

Žarnos ritės dangtelio nuėmimas ir uždėjimas PERSPĖJIMAS: Maitinimo jungiklį nustatykite į išjungimo padėtį (0) ir atjunkite maitinimo kištuką nuo maitinimo šaltinio, tik tada atlikite gaminio priežiūros darbus. PASTABA: Prieš atlikdami gaminio priežiūros darbus atjunkite gaminį nuo vandens šaltinio ir įsitikinkite, kad visos dalys yra sausos. Žarnos ritės dangtelis yra tvirtinamas 3 įstatomais fiksatoriais.

1. Paspauskite 3 įstatomus fiksatorius į vidų ir atsargiai

nuimkite žarnos ritės dangtelį. (Pav. 83)

2. Jei žarnos ritės dangtelį norite įstatyti, atsargiai

paspauskite jį, kad įstatomi fiksatoriai užsifiksuotų vietoje. Gedimai ir jų šalinimas Trikčių šalinimo schema Problema Galima priežastis Sprendimas Nepavyksta paleisti gaminio. Maitinimo kištukas neprijungtas prie maitinimo lizdo. Prijunkite maitinimo kištuką prie mai- tinimo lizdo. Maitinimo jungiklis nustatytas į išjun- gimo padėtį (0). Maitinimo jungiklį pasukite į įjungimo padėtį (I). Maitinimo lizde netiekiama elektros energija. Kreipkitės į kvalifikuotą elektriką. Pažeistas maitinimo laidas. Kreipkitės į patvirtintą techninės prie- žiūros atstovą. Maitinimą nutraukė apsauga nuo šilu- mos. Prieš vėl naudodami gaminį, palauki- te, kol jis atvės. Naudojate netinkamą ilginamąjį ka- belį. Įsitikinkite, kad ilginamasis kabelis vi- siškai išvyniotas ir kad jo tiekiama įtampa atitinka gaminio įtampą. Ekranas neįsijungia, kai maitinimo jungiklis nustatomas į padėtį ON (I) (įjungta). Maitinimo kištukas neprijungtas prie maitinimo lizdo. Prijunkite maitinimo kištuką prie mai- tinimo lizdo. Paleidžiant arba dirbant perdega saugiklis. Naudojamas netinkamo tipo saugik- lis. Būtinai naudokite automatinį C arba K klasės saugiklį. Gaminys nesustoja. Gaminys pažeistas. Atjunkite maitinimo kištuką ir kreipki- tės į kvalifikuotą techninės priežiūros specialistą. Gaminys per daug įkaista. Oro srautas nepakankamas. Išvalyti oro įleidimo angas. Gaminys veikia netolygiai. Sistemoje yra oro. Iš sistemos išleiskite orą. 310 2167 - 006 - 20.10.2025Problema Galima priežastis Sprendimas Netinkamas vandens slėgis. Užlinko žarna. Įsitikinkite, kad žarnos niekur neužlin- kusios. Maitinimo jungiklis nustatytas į išjun- gimo padėtį (0). Maitinimo jungiklį pasukite į įjungimo padėtį (I). Vandens srautas nepakankamas. Įsitikinkite, kad gaminys tinkamai pri- jungtas prie vandens šaltinio. Įsitikin- kite, kad vandens srautas pakanka- mas. Užsikimšęs vandens filtras. Išvalykite vandens filtrą. Sistemoje yra oro. Iš sistemos išleiskite orą. Naudojamas netinkamas priedas. Įsitikinkite, kad naudojate tinkamą priedą. Aukšto slėgio vandens žarnos nepa- vyksta ištraukti. Užstrigo žarnos ritė. Nuimkite žarnos ritės dangtelį ir pa- šalinkite strigimo priežastį. Išvalykite žarnos ritę. Movose yra nuotėkis. Sandarinimo žiedai susidėvėję arba pažeisti. Pakeiskite sandarinamuosius žiedus. Gedimų nustatymas ir šalinimas, ekranas (PW 370) Problema Galima priežastis Sprendimas Raudonas temperatūros simbolis. Jei reikia daugiau informacijos, žr. klai- dos pranešimą ekrane. Aplinkos temperatūra darbo zonoje per žema. Gaminį naudokite tik kai aplinkos temperatūra siekia 4 °C ar daugiau. Sandėlio aplinkos temperatūra per žema. Laikykite gaminį sausoje ir neužšą- lančioje vietoje. Įsitikinkite, kad aplin- kos temperatūra sandėlyje aukštesnė nei 0 °C. Per aukšta tiekiamo vandens tempe- ratūra. Įsitikinkite, kad tiekiamo vandens temperatūra nebūtų aukštesnė nei 40 °C. Raudonas įrankio simbolis. Jei reikia daugiau informacijos, žr. klaidos pra- nešimą ekrane Vandens jutikliui nepavyksta užre- gistruoti vandens lygio. Sustabdykite gaminį ir prieš paleisda- mi jį dar kartą palaukite 5 minutes. Jei problema išlieka, pasikonsultuoki- te su patvirtintu techninės priežiūros atstovu. Temperatūros jutikliui nepavyksta už- registruoti vandens temperatūros. Geltonas įrankio simbolis. Jei reikia daugiau informacijos, žr. klaidos pra- nešimą ekrane Rekomenduojame pakeisti sandari- namuosius žiedus. Pakeiskite sandarinamuosius žiedus. Rekomenduojame išvalyti vandens filtrą gaminio vandens įvade. Išvalykite vandens filtrą gaminio van- dens įvade. 2167 - 006 - 20.10.2025 311Transportavimas, saugojimas ir utilizavimas Gabenimas

• Prieš transportuodami gaminį atjunkite maitinimo kištuką nuo maitinimo šaltinio.

• Prieš transportuodami gaminį atjunkite jį nuo vandens šaltinio.

• Transportavimo metu gaminį pritvirtinkite, kad jis nejudėtų. Sandėliavimas

• Prieš padėdami gaminį sandėliuoti išleiskite iš jo visą vandenį, ištuštinkite aukšto slėgio vandens žarną ir priedus. Žr. Gaminio atjungimas nuo vandens šaltinio psl. 307

• Paruoškite gaminį sandėliavimui. Žr. Gaminio paruošimas sandėliavimui psl. 312

• Laikykite gaminį sausoje ir neužšąlančioje vietoje. Gaminio paruošimas sandėliavimui

1. Sustabdykite gaminį ir atjunkite maitinimo kištuką

nuo maitinimo šaltinio.

2. Atjunkite gaminį nuo maitinimo šaltinio. Žr.

Gaminio atjungimas nuo vandens šaltinio psl. 307

3. Įsitikinkite, kad visi priedai sausi.

4. Sudėkite purškimo rankeną, ilgakotį purkštuvą, putų

purkštuvą ir antgalius įstatykite į jiems skirtus laikiklius.

5. Atjunkite aukšto slėgio vandens žarną nuo purškimo

rankenos ir suvyniokite vandens žarną ant žarnos ritės. (Pav. 26)

6. Užkabinkite maitinimo laidą ant laikiklio ir užsekite

7. Užlenkite transportavimo rankeną. Žr.

Transportavimo rankenos atlenkimas ir užlenkimas psl. 304

Šalinimas Šis simbolis nurodo, kad įrenginys nepriskiriamas buitinėms atliekoms. Atiduokite jį perdirbti pasinaudodami vietine elektros ir elektronikos įrenginių surinkimo sistema. Taip prisidėsite prie tinkamo atliekų tvarkymo. Jei reikia daugiau informacijos, kreipkitės į vietines institucijas, buitinių atliekų tvarkymo tarnybas, prekybos atstovą arba mažmenininką. Netinkamas išmetimas gali daryti neigiamą poveikį aplinkai ir žmogaus sveikatai, nes gaminyje gali būti pavojingų medžiagų. (Pav. 13) Pasižymėkite: Simbolis, rodomas ant įrenginio arba įrenginio pakuotės. Techniniai duomenys PW 350 PW 360 PW 370 Variklis ir siurblys Tipas AC serijos variklis AC serijos variklis AC serijos variklis Galia, W 2100 2100 2300 Įtampos diapazonas, V 230–240 230–240 230–240 Dažnis, Hz 50 50 50 Vardinė srovė, A 10 10 10 Maks. vandens srautas, l/min. 7,5 7,5 8,3 Vandens išėjimo slėgis, veikimo metu, bar/MPa 125/12,5 125/12,5 135/13,5 Maks. vandens purškimo slėgis, bar/MPa 150/15 160/16 170/17 Maks. vandens įleidimo slėgis, bar/MPa 10/1 10/1 10/1 Maks. vandens įleidimo temperatūra, °C/°F 40/104 40/104 40/104 Maks. vandens įleidimo temperatūra (veikiant siurbimo režimui), °C/°F 20/68 20/68 20/68 312 2167 - 006 - 20.10.2025PW 350 PW 360 PW 370 IP kategorija IPX5 IPX5 IPX5 Saugos klasės I klasė 1 klasė 1 klasė Tepimas Sandarinimo žiedams tepti tinkamas tepalas Universalus bal- tas silikoninis te- palas Universalus bal- tas silikoninis te- palas Universalus bal- tas silikoninis te- palas Svoris Svoris, kg 21,7 22,1 22,7 Skleidžiamas triukšmas

Garso slėgio lygis LpA dB(A) 71,1±2 71,1±2 70,8±2 Vibracijos lygis

<2,5 <2,5 <2,5 Priedai Patvirtinti priedai Patvirtinti priedai Gam. nr. Paviršių plovimo įrenginys SC 400 590 65 78-01 Paviršių plovimo įrenginys SC 300 590 65 79-01 Vandens filtras 590 65 93-01 Atgalinio srauto vožtuvas 590 65 95-01 Siurbimo žarna 590 65 97-01 Putų purkštuvas FS 400 546 87 18-01 Putų purkštuvas FS 300 590 66 04-01 Vandens siurbimo antgalis 590 66 05-01 Besisukančių šepečių komplektas 590 66 06-01 Automobiliams skirtas komplektas 590 66 07-01 Ilginamoji žarna, sutvirtinta tekstile, 8 m 590 66 08-01

Triukšmas, skleidžiamas į aplinką, išmatuotas kaip garso galia (L

Garso slėgis pagal ISO 3744.

Vibracijos lygis pagal ISO 5349-1. 2167 - 006 - 20.10.2025 313Patvirtinti priedai Gam. nr. Ilginamoji žarna, sutvirtinta plienu, 10 m 590 66 09-01 Vadžių plovimo žarna, 15m 590 66 10-01 Kampinis ilgakotis purkštuvas 590 66 11-01 Akmenų ir medienos valiklis 590 66 12-01 Transporto priemonių valiklis ir vaškas 590 66 13-01 Sandarinimo žiedų rinkinys 591 10 64-01 314 2167 - 006 - 20.10.2025Atitikties deklaracija ES atitikties deklaracija Mes, Husqvarna AB, SE-561 82 Huskvarna, Švedija, tel. +46-36-146500, atsakingai patvirtiname, kad gaminys: Aprašymas Aukšto slėgio plovykla Gamintojas Husqvarna Tipas/ modelis PW 350, PW 360 Identifikacijos numeris Serijos numeriai nuo šios datos: 2023 ir vėlesni visiškai atitinka šias ES direktyvas ir reglamentus: Reglamentas Aprašymas 2006/42/EB „dėl mašinų“ 2014/30/ES „dėl elektromagnetinio suderinamumo“ 2000/14/EB, V priedas „dėl į aplinką skleidžiamo triukšmo“ 2011/65/ES „dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apriboji- mo“ ir kad laikomasi šių standartų ir (arba) techninių specifikacijų: EN 60335-1:2012/A11:2014/ A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 62233:2008, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN 61000-3-3:2013/A2:2021, EN IEC 63000:2018. Daugiau informacijos apie triukšmo emisiją žr Techniniai duomenys psl. 312

Huskvarna, 2023-11-20 Claes Losdal, plėtros vadovas / sodo gaminiai, Husqvarna AB Atsakingas už techninę dokumentaciją 2167 - 006 - 20.10.2025 315ES atitikties deklaracija Mes, Husqvarna AB, SE-561 82 Huskvarna, Švedija, tel. +46-36-146500, atsakingai patvirtiname, kad gaminys: Aprašymas Aukšto slėgio plovykla Gamintojas Husqvarna Tipas/ modelis PW 370 Identifikacijos numeris Serijos numeriai nuo šios datos: 2023 ir vėlesni visiškai atitinka šias ES direktyvas ir reglamentus: Reglamentas Aprašymas 2006/42/EB „dėl mašinų“ 2014/30/ES „dėl elektromagnetinio suderinamumo“ 2000/14/EB, V priedas „dėl į aplinką skleidžiamo triukšmo“ 2011/65/ES „dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apriboji- mo“ ir kad laikomasi šių standartų ir (arba) techninių specifikacijų: EN 60335-1:2012/A11:2014/ A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 62233:2008, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN 61000-3-11:2019, EN IEC 63000:2018. Daugiau informacijos apie triukšmo emisiją žr Techniniai duomenys psl. 312
