KÄYTTÖOHJE PW 360 HUSQVARNA

3. Vabastage toitelüliti lukustus. Vt jaotisest

2. Lülitage sisse toitelüliti lukustus. Vt jaotisest

1. Lükake kolm kiirlukustit sisse ja eemaldage

6. Pange toitekaabel hoidikusse ja kinnitage rihm.

• Huskvarna, 2023-11-20 Claes Losdal, aiandusseadete arendusdirektor, Husqvarna AB Tehnilise dokumentatsiooni eest vastutaja 188 2167 - 006 - 20.10.2025Sisällys Johdanto p. 189

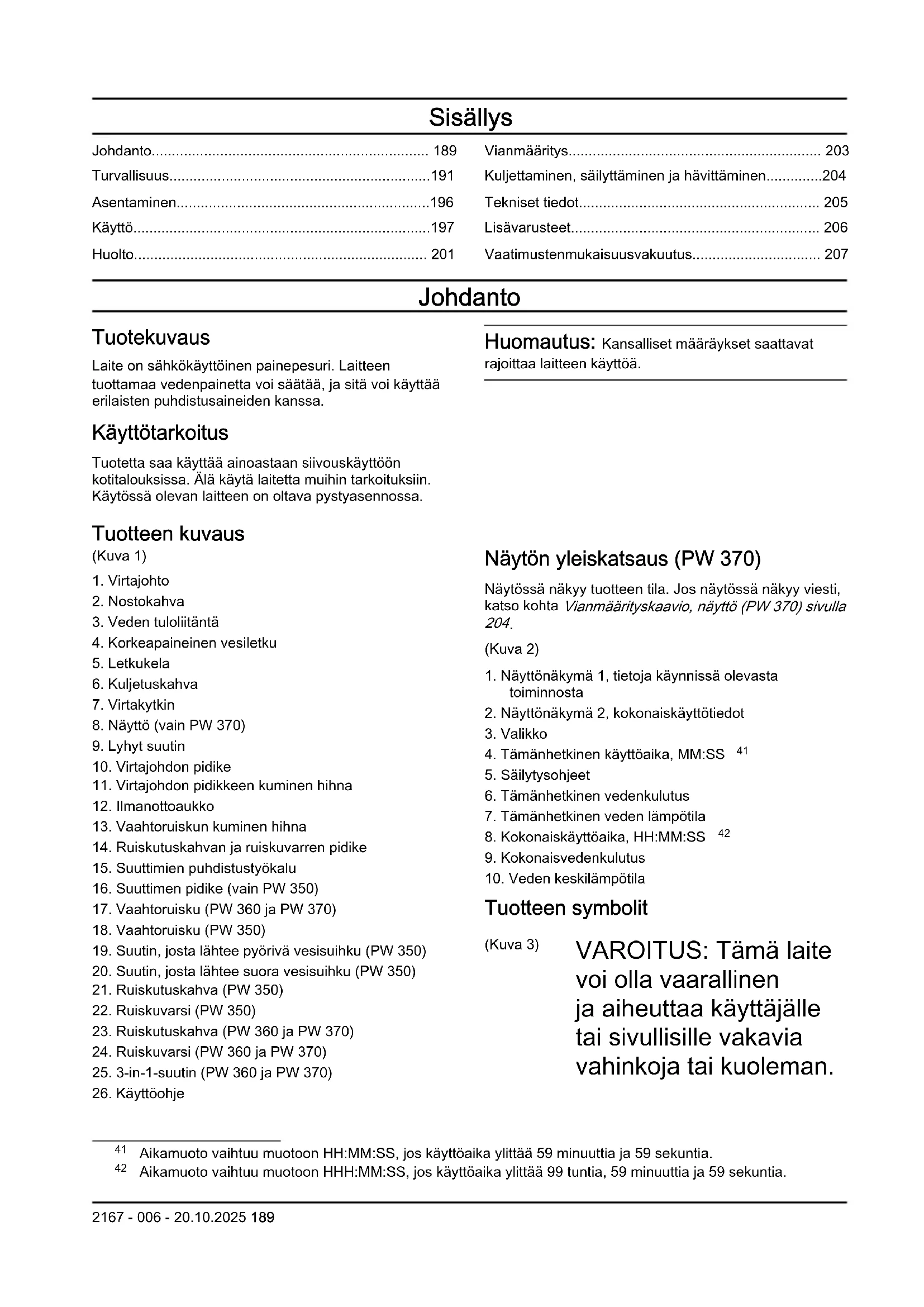

• Turvallisuus p. 191
• Asentaminen p. 196
• Käyttö p. 197
• Huolto p. 201
• Vianmääritys p. 203
• Kuljettaminen, säilyttäminen ja hävittäminen p. 204
• Tekniset tiedot p. 205
• Lisävarusteet p. 206
• Vaatimustenmukaisuusvakuutus Johdanto Tuotekuvaus Laite on sähkökäyttöinen painepesuri. Laitteen tuottamaa vedenpainetta voi säätää, ja sitä voi käyttää erilaisten puhdistusaineiden kanssa. Käyttötarkoitus Tuotetta saa käyttää ainoastaan siivouskäyttöön kotitalouksissa. Älä käytä laitetta muihin tarkoituksiin. Käytössä olevan laitteen on oltava pystyasennossa. Huomautus: Kansalliset määräykset saattavat rajoittaa laitteen käyttöä. Tuotteen kuvaus (Kuva 1) p. 207

3. Veden tuloliitäntä

4. Korkeapaineinen vesiletku

8. Näyttö (vain PW 370)

11. Virtajohdon pidikkeen kuminen hihna

13. Vaahtoruiskun kuminen hihna

14. Ruiskutuskahvan ja ruiskuvarren pidike

15. Suuttimien puhdistustyökalu

19. Suutin, josta lähtee pyörivä vesisuihku (PW 350)

20. Suutin, josta lähtee suora vesisuihku (PW 350)

21. Ruiskutuskahva (PW 350)

22. Ruiskuvarsi (PW 350)

23. Ruiskutuskahva (PW 360 ja PW 370)

24. Ruiskuvarsi (PW 360 ja PW 370)

Näytön yleiskatsaus (PW 370) Näytössä näkyy tuotteen tila. Jos näytössä näkyy viesti, katso kohta Vianmäärityskaavio, näyttö (PW 370) sivulla

1. Näyttönäkymä 1, tietoja käynnissä olevasta

2. Näyttönäkymä 2, kokonaiskäyttötiedot

4. Tämänhetkinen käyttöaika, MM:SS

7. Tämänhetkinen veden lämpötila

8. Kokonaiskäyttöaika, HH:MM:SS

10. Veden keskilämpötila

Tuotteen symbolit (Kuva 3) VAROITUS: Tämä laite voi olla vaarallinen ja aiheuttaa käyttäjälle tai sivullisille vakavia vahinkoja tai kuoleman.

Aikamuoto vaihtuu muotoon HH:MM:SS, jos käyttöaika ylittää 59 minuuttia ja 59 sekuntia.

Aikamuoto vaihtuu muotoon HHH:MM:SS, jos käyttöaika ylittää 99 tuntia, 59 minuuttia ja 59 sekuntia. 2167 - 006 - 20.10.2025 189Ole varovainen ja käytä tuotetta oikein. (Kuva 4) Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää tätä tuotetta. (Kuva 5) Laitetta ei pidä liittää juomavesiverkkoon. (Kuva 6) Korkeapaineiset vesisuihkut voivat olla vaarallisia väärin käytettyinä. Suihkua ei saa suunnata kohti henkilöitä, sähkölaitteita tai itse tuotetta. (Kuva 7) Ympäristömerkintä. Laitetta tai sen pakkausta ei saa hävittää kotitalousjätteen mukana. Vie se asianmukaiseen sähkö- ja elektroniikkalaitteiden keräyspisteeseen. (Kuva 8) Luokan II työkalu. (Kuva 9) Melupäästöt ympäristöön -tarra EU:n ja Yhdistyneen kuningaskunnan direktiivien ja säädösten mukaisesti sekä Uuden Etelä-Walesin "Protection of the Environment Operations (Noise Control) Regulation 2017" -asetuksen mukaisesti. Tuotteen taattu äänitehotaso on määritetty kohdassa Tekniset tiedot sivulla

ja kilvessä. (Kuva 10) Suojattu joka puolelta alhaisella vedenpaineella virtaavalta vedeltä. (Kuva 11) Suojaa tuote pakkaselta. (Kuva 12) Laite täyttää soveltuvien EY- direktiivien vaatimukset. Huomautus: Muita laitteen symboleita/tarroja tarvitaan joillakin markkina-alueilla ilmaisemaan sertifiointivaatimuksia. Tuotteen vaurioituminen Emme ole vastuussa tuotteen vaurioitumisesta, jos

• tuote on korjattu virheellisesti

• tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia

• tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste

• tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla. Tuki Jos tarvitset tuotteeseen liittyvää tukea, siirry Tuki- osioon osoitteeseen www.husqvarna.com, mistä löydät käyttöohjeet ja vianmääritysoppaat, tai voit käyttää Husqvarna Self Service -portaalia ja Tuoteassistenttia (jos ne ovat saatavilla markkinoillasi). Voit kysyä Husqvarna-tuotteen huoltopalveluista huoltoliikkeestä.

2167 - 006 - 20.10.2025Turvallisuus Turvallisuusmääritelmät Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa. VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema. HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen. Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen. Yleiset turvallisuusohjeet VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

Tämä laite on vaarallinen, jos sitä käytetään huolimattomasti tai virheellisesti. Turvaohjeiden noudattamatta jättäminen voi aiheuttaa vammoja tai kuoleman.

Ole aina varovainen ja käytä tervettä järkeä. Jos et ole varma, miten laitetta käytetään erityistilanteessa, sammuta laite ja ota yhteys Husqvarna- huoltoliikkeeseen, ennen kuin jatkat.

Muista, että käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuvista vahingoista.

Pidä laite puhtaana. Varmista, että tuotteen merkit ja tarrat ovat luettavissa.

Älä anna lasten tai henkilöiden, jotka eivät ole tutustuneet näihin ohjeisiin, käyttää laitetta. Paikalliset määräykset saattavat rajoittaa käyttäjän ikää.

EU:ssa: Henkilöt, joiden fyysinen, sensorinen tai henkinen toimintakyky on alentunut, saavat käyttää tuotetta, mikäli heitä valvotaan tai heille on annettu ohjeita tuotteen turvallisesta käytöstä 2167 - 006 - 20.10.2025 191ja he ymmärtävät siihen liittyvät vaarat.

EU:ssa: Henkilöt, joilla ei ole tarvittavia tietoja tai kokemusta, saavat käyttää tuotetta, mikäli heitä valvotaan tai heille on annettu ohjeita tuotteen turvallisesta käytöstä ja he ymmärtävät siihen liittyvät vaarat.

EU:n ulkopuolella: Henkilöt, joiden fyysinen, aistinvarainen tai henkinen suorituskyky on heikentynyt, eivät saa käyttää tuotetta.

EU:n ulkopuolella: Henkilöt, joilla ei ole tarvittavaa kokemusta tai osaamista, eivät saa käyttää tuotetta.

Älä käytä laitetta jos olet väsynyt tai sairas tai alkoholin, huumaavien aineiden tai lääkkeiden vaikutuksen alaisena. Niillä on negatiivinen vaikutus näkökykyysi, vireyteesi, harkintakykyysi ja kehosi hallintaan.

Älä käytä laitetta, jos se on viallinen.

Älä tee koneeseen muutoksia tai käytä konetta, mikäli epäilet jonkun muun muuttaneen sitä. Turvallisuusohjeet käyttöä varten VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

Älä käytä tuotetta, jos virtajohto, korkeapaineletku, liipaisimen varmistin tai ruiskutuskahva on vaurioitunut.

Tarkista laitteen kunto ennen kuin käynnistät sen. Älä käytä laitetta, jos siinä on vahingoittuneita tai puuttuvia osia.

Pidä ruiskutuskahvasta tiukasti kiinni molemmin käsin. Käyttöliipaisimesta vetäminen aiheuttaa takapotkun.

Ole varovainen käyttäessäsi laitetta. Laitteen tuottama korkea paine on vaarallista ja saattaa aiheuttaa vammoja.

Älä suuntaa vesisuihkua itseäsi, muita ihmisiä tai eläimiä kohti.

Älä suuntaa suihkua itseäsi tai muita ihmisiä kohti jalkineiden puhdistamisesta varten.

Älä suuntaa suihkua sähkölaitteiden tai itse laitteen suuntaan.

2167 - 006 - 20.10.2025• Käytä henkilökohtaisia suojavarusteita, kun käytät laitetta. Katso kohdasta Henkilönsuojaimet sivulla

Älä käytä tuotetta lähellä ihmisiä, joilla ei ole asianmukaisia suojavarusteita.

Jos käytät puhdistusainetta, noudata puhdistusaineen turvallisuusohjeita.

Käytä vain puhdistusaineita, joita Husqvarna on suositellut. Muut puhdistusaineet tai kemikaalit voivat vaikuttaa tuotteen turvallisuuteen.

Laitetta saa käyttää ainoastaan asianmukaisella vedenpaineella ja asianmukaisten puhdistusaineiden kanssa vain tässä käyttöoppaassa määriteltyihin käyttötarkoituksiin. Jos käytät väärää vedenpainetta tai puhdistusainetta tai käytät laitetta muihin kuin tässä käyttöoppaassa määriteltyihin käyttötarkoituksiin, saatat vaurioittaa laitetta, pintoja, materiaaleja tai muita laitteita. Husqvarna ei vastaa laitteen virheellisestä käytöstä aiheutuvista vahingoista.

Laitetta ei ole suositeltavaa liittää juomavesiverkkoon. Jos laite on liitettävä juomavesiverkkoon, noudata paikallisia ja kansallisia määräyksiä. Käytä tarvittaessa takaiskuventtiiliä (ei sisälly tuotteeseen). Takaiskuventtiilin läpi virrannut vesi on juomakelvotonta.

Älä ruiskuta palavia nesteitä. Räjähdysvaara.

Älä anna lasten käyttää laitetta.

Lapsia tulee vahtia, sillä he eivät saa leikkiä tuotteella.

Älä anna kenenkään käyttää laitetta ilman koulutusta.

Käytä vain lisävarusteita ja varaosia, jotka Husqvarna on hyväksynyt.

Varmista, että sähköliitäntä on valtuutetun sähköasentajan tekemä ja että se on IEC60364-1- standardin mukainen.

Käytä vikavirtasuojaa, joka pysäyttää sähkön, jos vuotovirta on yli 30mA 30ms:n ajan. Jos sinulla ei ole vikavirtasuojaa, käytä laitetta, joka osoittaa piirin maadoituksen.

Käytä moottorin käynnistys-/ viivesulakkeita, joissa on IEC898-1- tai IEC947-2- standardin mukainen ominaisuus C tai D tai jotka 2167 - 006 - 20.10.2025 193vastaavat vastaavia IEC:n ulkopuolisia standardeja.

PW 370-mallin impedanssitiedot: Kun korkeapainepesuri PW 370 kytketään virtalähteeseen, suurin sallittu impedanssi on 0,144 Ω (Zmax). Varmista sähköverkkoyhtiöstä, että laite on kytketty virtalähteeseen, jonka verkkoimpedanssi ei ylitä laitteelle sallittua impedanssia.

Tuotteita, joissa on kaksoisjännitteen ja -taajuuden merkki, ei tarvitse säätää.

Jos jatkokaapelia on käytettävä, varmista, että se sopii ulkokäyttöön. Varmista, että pistorasia on vähintään 60mm:n etäisyydellä maasta. Liitäntä on pidettävä aina kuivana.

Aseta virtakytkin Off-asentoon (0), irrota virtapistoke ja kytke käyttöliipaisimen varmistin ennen kuin poistut laitteen läheltä.

Aseta virtakytkin Off-asentoon (0) ja irrota virtapistoke ennen lisävarusteen vaihtamista.

Aseta virtakytkin Off-asentoon (0) ja irrota virtapistoke ennen laitteen puhdistamista tai huoltamista.

Älä käytä laitetta silloin, kun ympäristön lämpötila on alle 0°C.

Älä käynnistä jäätynyttä laitetta.

Älä käytä laitetta sisätiloissa.

Älä aseta laitteen päälle mitään, kun se on käytössä.

Älä juo laitteessa käytettyä vettä.

Älä käytä laitetta avoimien ikkunoiden lähellä.

Varo sinkoutuvia esineitä. Kivet ja irtoesineet saattavat sinkoutua silmiin ja aiheuttaa sokeutumisen tai vakavia vahinkoja.

Jos laitteessa on toimintahäiriö, katso kohta Vianmääritys sivulla 203

Henkilönsuojaimet VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

Henkilönsuojaimet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna jälleenmyyjän auttaa oikeiden varusteiden valinnassa.

Käytä kestäviä ja luistamattomia saappaita tai kenkiä. Älä käytä avonaisia jalkineita tai kulje paljain jaloin.

2167 - 006 - 20.10.2025• Käytä suojavaatteita.

Käytä hyväksyttyjä kuulonsuojaimia.

Tuotteen käytön aikana voi muodostua aerosoleja. Aerosolien hengittäminen voi olla terveydelle vaarallista. Käytä luokan FFP2 tai vastaavaa hengityssuojainta, jos käytät laitetta ympäristöissä, joissa voi muodostua vaarallisia aerosoleja. Tuotteen turvalaitteet VAROITUS: Lue seuraavat varoitukset ennen tuotteen käyttöä.

Älä käytä tuotetta vahingoittuneiden tai viallisten turvalaitteiden kanssa.

Älä poista turvalaitteita tai tee niihin muutoksia.

Tarkasta turvalaitteet säännöllisesti. Jos turvalaitteet ovat vahingoittuneet tai eivät toimi oikein, ota yhteys Husqvarna- huoltoliikkeeseen. Käyttöliipaisimen varmistin Käyttöliipaisimen varmistin (A) estää tahattoman käyttöliipaisimen (B) käytön. Kun käyttöliipaisimen varmistin on lukittu, käyttöliipaisinta ei voi painaa sisään.

PW 360 ja PW 370 (Kuva 15) Käyttöliipaisin Laite käynnistyy, kun käyttöliipaisinta painetaan. Laite sammuu, kun käyttöliipaisin vapautetaan. Lämpösuoja Laitteessa on automaattinen lämpösuoja. Jos laite kuumenee liikaa, lämpösuoja katkaisee laitteen virransyötön. Jos lämpösuoja on katkaissut virran, on odotettava kunnes laite jäähtyy. Lämpösuoja nollautuu automaattisesti, kun laite on jäähtynyt riittävästi. Hydraulinen paineenrajoitusventtiili Laitteessa on sisäinen paineenrajoitusventtiili, joka estää liian korkean paineen hydraulijärjestelmässä. 2167 - 006 - 20.10.2025 195Kunnossapitoon liittyvät turvallisuusohjeet VAROITUS: Lue seuraavat varoitukset ja ohjeet ennen laitteen huoltamista. HUOMAUTUS: Aina kun laite on ollut varastoituna pitkään, huolla laite ennen sen käynnistämistä.

Aseta virtakytkin Off-asentoon (0) ja irrota virtapistoke virtalähteestä ennen kuin aloitat huoltotoimet.

Irrota laite vesilähteestä ja varmista, että kaikki osat ovat kuivia, ennen kuin suoritat huoltotoiminpiteitä.

Tee laitteelle ainoastaan tässä käyttöoppaassa mainitut huoltotoimenpiteet.

Käytä ainoastaan alkuperäisiä varaosia, joita Husqvarna suosittelee. Korkeapaineiset vesiletkut, liitoskappaleet ja liittimet ovat tärkeitä turvallisuuden kannalta, kun tuotetta käytetään. Käytä vain letkuja, liitoskappaleita ja liittimiä, joita Husqvarna suosittelee.

Älä korjaa laitetta itse. Ota yhteys Husqvarna- huoltoliikkeeseen.

Ota yhteys Husqvarna- huoltoliikkeeseen, jos virtajohto tai pistoke on vahingoittunut.

Älä anna lasten puhdistaa tai huoltaa laitetta. Asentaminen Johdanto VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen asentamista. Puutarhaletkun sovittimen asentaminen

1. Poista veden tuloliitännän kuljetussuojus ja hävitä

2. Asenna puutarhaletkun sovitin veden tuloliitäntään.

(Kuva 17) HUOMAUTUS: Varmista, että asennat puutarhaletkun sovittimen suoraan veden tuloliitäntään. Jos puutarhaletkun sovitinta ei ole asennettu suoraan, se voi vahingoittaa kierteitä ja aiheuttaa vuotoja.

3. Kiristä puutarhaletkun sovitin tiukaksi.

4. Irrota puutarhaletkun sovitin päinvastaisessa

järjestyksessä. Ruiskutuskahvan ja ruiskuvarren pidikkeen asentaminen

1. Aseta ruiskutuskahvan pidike ja ruiskuvarsi

paikoilleen. (Kuva 18)

2. Kiinnitä kaksi ruuvia.

3. Aseta puhdistustyökalu pidikkeeseensä.

196 2167 - 006 - 20.10.2025Käyttö Johdanto VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen käyttöä. Husqvarna Connect Husqvarna Connect on ilmainen mobiililaitesovellus. Husqvarna Connect -sovellus saat lisätoimintoja Husqvarna-koneeseen:

• Enemmän tuotetietoja.

• Tietoja koneen osista ja huolto-ohjeita. Husqvarna Connect -käytön aloittaminen

1. Lataa Husqvarna Connect -sovellus

mobiililaitteeseesi.

2. Rekisteröi Husqvarna Connect -sovelluksessa.

3. Liitä ja rekisteröi laite Husqvarna Connect

-sovelluksen ohjeiden mukaan. Huomautus: Husqvarna Connect -sovellus ei ole ladattavissa kaikilla markkina-alueilla. Lisätietoja saat huoltoliikkeestä. Kuljetuskahvan taittaminen auki ja kokoon

• Taita kuljetuskahva auki painamalla vasemmalla ja oikealla olevia painikkeita ja nosta kahva ylös. (Kuva 19)

• Taita kuljetuskahva kokoon painamalla vasemmalla ja oikealla olevia painikkeita ja työnnä kahva alas. (Kuva 20) Ruiskutuskahvan asentaminen

1. Vedä korkeapaineinen vesiletku ulos. (Kuva 21)

2. Pidä ruiskutuskahvasta tiukasti kiinni yhdellä kädellä

ja työnnä korkeapaineinen vesiletku ruiskutuskahvan pikaliittimeen. a) PW 350 (Kuva 22) b) PW 360 ja PW 370 (Kuva 23) Ruiskutuskahvan irrottaminen

1. Työnnä kielekettä ruiskutuskahvan pikaliittimen

suuntaan ja vedä korkeapaineinen vesiletku irti. a) PW 350 (Kuva 24) b) PW 360 ja PW 370 (Kuva 25)

2. Käännä letkukelaa myötäpäivään, kunnes

korkeapaineinen vesiletku on kelattu kokonaan sisään. (Kuva 26) Ruiskuvarren asentaminen

1. Pidä ruiskutuskahvasta kiinni yhdellä kädellä ja

työnnä ruiskuvarren liitäntä ruiskutuskahvaan. a) PW 350 (Kuva 27) b) PW 360 ja PW 370 (Kuva 28)

2. Käännä ruiskuvartta myötäpäivään ja vapauta se.

Ruiskuvarsi lukkiutuu paikalleen. Ruiskuvarren irrottaminen

1. Paina ruiskuvartta sisään ja käännä sitä

vastapäivään. a) PW 350 (Kuva 29) b) PW 360 ja PW 370 (Kuva 30)

2. Vedä ruiskuvarsi irti ruiskutuskahvasta.

Suuttimet (PW 350) Tuotteen mukana toimitetaan kolme suutinta:

• Yksi suutin, jossa on pyörivä vesisuihku (karkea suutin).

• Yksi suutin, jossa on suora vesisuihku (hellävarainen suutin).

• Yksi suutin, jossa on suora vesisuihku (lyhyt suutin). Karkealla suuttimella voi puhdistaa pintoja, jotka eivät ole herkkiä, kuten kulkuväyliä. Suoralla vesisuihkulla varustetulla hellävaraisella suuttimella voi puhdistaa herkempiä kohteita, kuten ajoneuvojen pintoja. Suoralla, matalapaineisella vesisuihkulla varustettu lyhyt suutin soveltuu pintojen kevyeen huuhteluun. Sitä ei voi asentaa ruiskuvarteen. (Kuva 31) Suuttimen asentaminen ja irrottaminen ruiskuvarresta (PW 350) HUOMAUTUS: Älä pese herkkiä pintoja, esimerkiksi ajoneuvon maalattuja pintoja, pyörivällä vesisuihkulla varustetulla suuttimella. Pyörivä vesisuihku saattaa vaurioittaa pintaa.

• Asenna suutin pitämällä ruiskuvartta paikallaan toisella kädellä ja työntämällä suutinta siihen toisella, kunnes suutin lukittuu paikalleen. (Kuva 32)

• Irrota suutin työntämällä ruiskuvarren kieleke sisään ja vetämällä suutin irti ruiskuvarresta. (Kuva 33) Vesisuihkun paineen säätäminen (PW 350) Suoralla vesisuihkulla varustetun suuttimen painetta voi säätää.

• Lisää vesisuihkun painetta kääntämällä suutinta myötäpäivään. (Kuva 34) 2167 - 006 - 20.10.2025 197• Laske vesisuihkun painetta kääntämällä suutinta vastapäivään. (Kuva 35) Lyhyen suuttimen asentaminen ja irrottaminen ruiskutuskahvasta (PW 350)

• Pidä yhdellä kädellä kiinni ruiskutuskahvasta ja asenna suutin työntämällä sen liitäntä ruiskutuskahvaan. Käännä suutinta myötäpäivään ja päästä irti suuttimesta. Suutin lukittuu paikoilleen. (Kuva 36)

• Irrota suutin painamalla ja kääntämällä sitä vastapäivään. Vedä suutin irti ruiskutuskahvasta. (Kuva 37) Suuttimet (PW 360, PW 370) Laitteen mukana toimitetaan kaksi suutinta:

• Yksi 3-in-1-suutin, jonka voi asentaa ruiskuvarteen.

• Yksi lyhyt suutin, jossa on suora vesisuihku, jonka voi asentaa ruiskutuskahvaan. 3-in-1-suuttimessa on kolme asetusta:

• HELLÄVARAINEN II KARKEA-asetuksen pyörivällä vesisuihkulla voi puhdistaa pintoja, jotka eivät ole herkkiä, kuten kulkuväyliä. HELLÄVARAINEN I -asetuksen suoraa vesisuihkua voi käyttää herkempien pintojen, kuten maalattujen aitojen, puhdistamiseen. HELLÄVARAINEN II -asetuksen suoraa vesisuihkua voi käyttää herkempien pintojen, kuten ajoneuvojen, puhdistamiseen. PW 370 – Tarkista suositeltu käyttötarkoitus tuotteen näytöstä. Suoralla, matalapaineisella vesisuihkulla varustettu lyhyt suutin soveltuu pintojen kevyeen huuhteluun. Sitä ei voi asentaa ruiskuvarteen. (Kuva 38) 3-in-1-suuttimen asentaminen ja irrottaminen ruiskuvarresta (PW 360, PW 370)

• Asenna 3-in-1-suutin suorittamalla seuraavat vaiheet. a) Käännä ruiskuvartta, kunnes suuttimen symboli on samassa linjassa ruiskutuskahvan merkin kanssa. (Kuva 39) b) Pidä ruiskuvartta paikallaan toisella kädellä ja työnnä 3-in-1-suutinta siihen toisella kädellä, kunnes suutin lukittuu paikalleen. Varmista, että neliön muotoinen kieleke on samassa linjassa neliön muotoisen loven kanssa. (Kuva 40)

• Irrota 3-in-1-suutin suorittamalla seuraavat vaiheet. a) Käännä ruiskuvartta, kunnes suuttimen symboli on samassa linjassa ruiskutuskahvan merkin kanssa. (Kuva 39) b) Paina ruiskuvarren painiketta ja vedä 3-in-1- suutin irti ruiskuvarresta. (Kuva 41) Vesisuihkun säätäminen (PW 360, PW 370) Huomautus: Kun 3-in-1-suutin on asennettu ruiskuvarteen, käytössä on pyörivä vesisuihku. HUOMAUTUS: Älä pese herkkiä pintoja, esimerkiksi ajoneuvon maalattuja pintoja, pyörivällä vesisuihkulla varustetulla suuttimella. Pyörivä vesisuihku saattaa vaurioittaa pintaa.

• Valitse tarvittava asetus kiertämällä ruiskuvartta. Asetus on käytössä, kun kuulet napsahduksen. (Kuva 42) Lyhyen suuttimen asentaminen ja irrottaminen ruiskutuskahvasta (PW 360, PW 370)

• Pidä yhdellä kädellä kiinni ruiskutuskahvasta ja asenna suutin työntämällä sen liitäntä ruiskutuskahvaan. Käännä suutinta myötäpäivään ja päästä irti suuttimesta. Suutin lukittuu paikoilleen. (Kuva 43)

• Irrota suutin painamalla ja kääntämällä sitä vastapäivään. Vedä suutin irti ruiskutuskahvasta. (Kuva 44) Tuotteen käyttö

1. Kytke laite vesilähteeseen. Katso kohta

Laitteen kytkeminen vesilähteeseen sivulla 198

2. Ilmaa järjestelmä. Katso kohta

Järjestelmän ilmaaminen sivulla 199

3. Käynnistä kone. Katso kohta

Tuotteen käynnistäminen sivulla 200

Laitteen kytkeminen vesilähteeseen Laitetta voi käyttää vesijohtoveden tai avoimen vesilähteen, esimerkiksi järven tai vesitynnyrin, veden kanssa.

• Lisätietoja laitteen liittämisestä vesijohtoverkkoon on kohdassa Tuotteen liittäminen vesijohtoon sivulla

• Lisätietoja laitteen liittämisestä avoimeen vesilähteeseen on kohdassa Laitteen kytkeminen avoimeen vesilähteeseen sivulla 199

Tuotteen liittäminen vesijohtoon

1. Asenna puutarhaletkun sovitin laitteen veden

tuloliitäntään. Katso kohta Puutarhaletkun sovittimen asentaminen sivulla 196

2. Liitä puutarhaletku vesijohtoon. Käytä 10–25metrin

pituista ½tuuman puutarhaletkua. (Kuva 45) HUOMAUTUS: Vesijohdon sallittu enimmäisvedenpaine on 1MPa (10baaria). 198 2167 - 006 - 20.10.2025HUOMAUTUS: Vesijohdon suurin sallittu veden lämpötila on 40°C.

3. Avaa vesijohdon venttiili ja varmista, että vesi

pääsee virtaamaan vapaasti puutarhaletkusta. (Kuva 46)

4. Sulje vesijohdon venttiili.

5. Liitä puutarhaletku laitteen veden tuloliitäntään.

6. Kytke virtapistoke virtalähteeseen.

7. Pidä ruiskutuskahvasta tiukasti kiinni yhdellä kädellä

ja työnnä korkeapaineinen vesiletku ruiskutuskahvan pikaliittimeen. a) PW 350 (Kuva 22) b) PW 360 ja PW 370 (Kuva 23)

8. Avaa vesijohdon venttiili.

9. Ilmaa järjestelmä ennen laitteen käyttöä. Katso kohta

Järjestelmän ilmaaminen sivulla 199

Laitteen kytkeminen avoimeen vesilähteeseen Laitetta voi käyttää avoimesta vesilähteestä, kuten järvestä tai vesitynnyristä, tulevan veden kanssa. Käytä enintään 3metriä pitkää puolentuuman imuletkua (ei sisälly laitteeseen). (Kuva 48) HUOMAUTUS: Vesilähteen suurin sallittu veden lämpötila on 20°C. HUOMAUTUS: Laite saa olla enintään 0,5metriä vesilähteen yläpuolella.

1. Jos puutarhaletkun sovitin on asennettuna, irrota se

laitteen veden tuloliitännästä. (Kuva 49) HUOMAUTUS: Älä irrota veden tuloliitännän vedensuodatinta.

2. Liitä imuletku (ei sisälly laitteeseen) laitteen veden

tuloliitäntään. (Kuva 50)

3. Laita imuletku vesilähteeseen ja varmista, että

suodatin on kokonaan upoksissa. HUOMAUTUS: Älä käytä imuletkua ilman suodatinta.

4. Työnnä kielekettä ruiskutuskahvan pikaliittimen

suuntaan ja vedä korkeapaineinen vesiletku irti. a) PW 350 (Kuva 24) b) PW 360 ja PW 370 (Kuva 25)

5. Kytke virtapistoke virtalähteeseen.

6. Käännä virtakytkin On-asentoon (I) ja anna laitteen

käydä kahden minuutin ajan.

7. Käännä virtakytkin Off-asentoon (0).

8. Pidä ruiskutuskahvasta tiukasti kiinni yhdellä kädellä

ja työnnä korkeapaineinen vesiletku ruiskutuskahvan pikaliittimeen. a) PW 350 (Kuva 22) b) PW 360 ja PW 370 (Kuva 23)

9. Ilmaa järjestelmä ennen laitteen käyttöä. Katso

kohdasta Järjestelmän ilmaaminen sivulla 199

Järjestelmän ilmaaminen HUOMAUTUS: Varmista ennen järjestelmän ilmaamista, että virtakytkin on Off-asennossa (0).

1. Kytke laite vesilähteeseen. Katso kohdasta

Laitteen kytkeminen vesilähteeseen sivulla 198

2. Asenna ruiskuvarsi ruiskutuskahvaan. Katso

kohdasta Ruiskuvarren asentaminen sivulla 197

3. Vapauta käyttöliipaisimen varmistin. Katso kohdasta

Käyttöliipaisimen varmistimen kytkeminen ja vapauttaminen sivulla 200

4. Paina käyttöliipaisinta ja pidä se painettuna, kunnes

vettä tulee ulos ruiskuvarren suuttimesta. a) PW 350 (Kuva 51) b) PW 360 ja PW 370 (Kuva 52) Laitteen irrottaminen vesilähteestä

1. Käännä virtakytkin Off-asentoon (0).

2. Jos laite on kytkettynä vesijohtoon, sulje vesijohdon

3. Jos laite on kytkettynä vesijohtoon, irrota

puutarhaletku vesijohdosta. (Kuva 53)

4. Jos laite on kytkettynä avoimeen vesilähteeseen,

poista imuletku vesilähteestä.

5. Paina käyttöliipaisinta, kunnes vettä ei enää tule

6. Irrota puutarhaletku laitteen veden tuloliitännästä.

7. Jos laite on kytkettynä avoimeen vesilähteeseen,

irrota imuletku. (Kuva 54)

8. Työnnä kielekettä ruiskutuskahvan pikaliittimen

suuntaan ja vedä korkeapaineinen vesiletku irti. a) PW 350 (Kuva 24) b) PW 360 ja PW 370 (Kuva 25)

9. Käännä virtakytkin On-asentoon (I). Anna

laitteen käydä, kunnes vettä ei enää tule korkeapaineletkusta.

10. Käännä virtakytkin Off-asentoon (0).

11. Anna ruiskutuskahvan, ruiskuvarren ja suuttimien

kuivua ennen kuin varastoit laitteen. 2167 - 006 - 20.10.2025 199Käyttöliipaisimen varmistimen kytkeminen ja vapauttaminen

• Kytke käyttöliipaisimen varmistin painamalla painike lukitusasentoon. a) PW 350 (Kuva 55) b) PW 360 ja PW 370 (Kuva 56)

• Vapauta käyttöliipaisimen varmistin painamalla painike lukitsemattomaan asentoon. Tuotteen käynnistäminen HUOMAUTUS: Käytä laitetta vain pystyasennossa. Laitteen käyttäminen vaaka-asennossa voi vahingoittaa laitetta.

1. Kytke laite vesilähteeseen. Katso kohta

Laitteen kytkeminen vesilähteeseen sivulla 198

2. Kytke virtapistoke virtalähteeseen.

3. Käännä virtakytkin On-asentoon (I). (Kuva 57)

4. Vapauta käyttöliipaisimen varmistin. Katso kohta

Käyttöliipaisimen varmistimen kytkeminen ja vapauttaminen sivulla 200

5. Paina ruiskutuskahvan käyttöliipaisinta.

Huomautus: Laite pysähtyy automaattisesti, kun käyttöliipaisin vapautetaan. Laitteen pysäyttäminen Huomautus: Laite pysähtyy automaattisesti, kun käyttöliipaisin vapautetaan.

1. Vapauta ruiskutuskahvan käyttöliipaisin.

2. Kytke käyttöliipaisimen varmistin käyttöön. Katso

kohdasta Käyttöliipaisimen varmistimen kytkeminen ja vapauttaminen sivulla 200

3. Käännä virtakytkin Off-asentoon (0). (Kuva 58)

4. Irrota virtapistoke virtalähteestä.

5. Irrota laite vesilähteestä. Katso kohdasta

Laitteen irrottaminen vesilähteestä sivulla 199

Huomautus: Irrota laite vesilähteestä aina, kun poistut laitteen luota yli viiden minuutin ajaksi. Ruiskutuskahvan kulman säätäminen (PW 360, PW 370)

1. Paina painiketta ja käännä kahvaa myötäpäivään tai

vastapäivään. (Kuva 59)

2. Vapauta painike. Kahva lukkiutuu paikalleen.

Vaahtoruiskun käyttö (PW 350)

1. Irrota vaahtoruisku pidikkeestä. (Kuva 60)

2. Täytä vaahtoruiskun säiliö puhdistusaineella.

HUOMAUTUS: Käytä vain puhdistusaineita, joita Husqvarna on suositellut.

3. Työnnä vaahtoruiskun pikaliitin ruiskuvarren

pikaliittimeen, kunnes se lukittuu paikalleen. Vaahtoruiskun laipan on oltava linjassa ruiskuvarren uran kanssa. (Kuva 61)

4. Kytke laite vesilähteeseen. Katso kohdasta

Laitteen kytkeminen vesilähteeseen sivulla 198

5. Käynnistä kone. Katso kohdasta

Tuotteen käynnistäminen sivulla 200

Vaahtoruiskun käyttö (PW 360, PW 370)

1. Irrota vaahtoruisku pidikkeestä. (Kuva 62)

2. Täytä vaahtoruiskun säiliö puhdistusaineella.

HUOMAUTUS: Käytä vain puhdistusaineita, joita Husqvarna on suositellut.

3. Työnnä vaahtoruiskun liitin ruiskutuskahvaan.

Käännä vaahtoruiskua myötäpäivään ja irrota otteesi. Vaahtoruisku lukkiutuu paikalleen. (Kuva 63)

4. Kytke laite vesilähteeseen. Katso kohdasta

Laitteen kytkeminen vesilähteeseen sivulla 198

5. Käynnistä kone. Katso kohdasta

Tuotteen käynnistäminen sivulla 200

6. Säädä vaahdon määrää kääntämällä vaahtoruiskun

nuppia. Lisää vaahtoa kääntämällä nuppia myötäpäivään. Vähennä vaahtoa kääntämällä nuppia vastapäivään. (Kuva 64)

7. Säädä vaahtosuihkun kuviota kääntämällä

suuttimen suojusta. Tee vaahtosuihkusta kapeampi kääntämällä suuttimen suojusta myötäpäivään ja leveämpi kääntämällä suuttimen suojusta vastapäivään. (Kuva 65)

2167 - 006 - 20.10.2025Huolto Johdanto VAROITUS: Ennen minkäänlaisten huoltotöiden aloittamista sinun on luettava turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön. Kaikkiin tuotteelle tehtäviin huolto- ja korjaustöihin tarvitaan erityiskoulutus. Takaamme, että tuotteemme huolletaan ja korjataan ammattimaisesti. Katso lisätietoja kohdasta www.husqvarna.com. Huoltokaavio Huolto Aina en- nen käyt- töä Käytön jälkeen Ennen varas- tointia Tee yleistarkastus. Katso kohdasta Yleistarkastus sivulla 201 . X Puhdista tuote. Katso kohdasta Tuotteen puhdistaminen sivulla 201 . X Puhdista ruiskuvarsi ja suuttimet. Katso kohdasta Tuotteen puhdistaminen sivul- la 201

Puhdista vedensuodatin. Vaihda vedensuodatin, jos se on vaurioitunut. Katso kohdasta Vedensuodattimen puhdistaminen sivulla 202

Voitele liittimien O-renkaat. Katso kohdasta Liittimien O-renkaiden voiteleminen sivulla 202

Puhdista vaahtoruiskun suodatin. X Yleistarkastus VAROITUS: Aseta virtakytkin Off- asentoon (0) ja irrota virtapistoke virtalähteestä ennen kuin aloitat huoltotoimet. HUOMAUTUS: Irrota laite vesilähteestä ja varmista, että kaikki osat ovat kuivia, ennen kuin suoritat huoltotoiminpiteitä.

• Varmista, että kaikki laitteen ruuvit ja mutterit on kiristetty.

• Varmista, että tuotteen johdot on asetettu siten, että ne eivät vahingoitu.

• Tarkista korkeapaineletku kulumien ja vaurioiden varalta. VAROITUS: Älä käytä laitetta, jos korkeapaineletku on kulunut tai vaurioitunut. Tuotteen puhdistaminen VAROITUS: Aseta virtakytkin Off- asentoon (0) ja irrota virtapistoke virtalähteestä ennen huoltotoimenpiteitä. HUOMAUTUS: Irrota laite vesilähteestä ja varmista, että kaikki osat ovat kuivia, ennen kuin suoritat huoltotoimenpiteitä.

• Puhdista kaikki ulkoiset osat kuivalla liinalla.

• Älä käytä laitteen puhdistamiseen painepesuria.

• Pidä ilma-aukot puhtaina, jotta laite pysyy aina riittävän viileänä. Ruiskuvarren ja suuttimien puhdistaminen (PW 350) VAROITUS: Aseta virtakytkin Off- asentoon (0) ja irrota virtapistoke virtalähteestä ennen kuin aloitat huoltotoimet. 2167 - 006 - 20.10.2025 201HUOMAUTUS: Irrota tuote vesilähteestä ennen huoltotöiden aloittamista.

1. Jos suutin on asennettu ruiskuvarteen, irrota se

ruiskuvarresta. Katso kohdasta Suuttimet (PW 350) sivulla 197

2. Puhdista suuttimet sekä ruiskuvarren ja

ruiskutuskahvan liitännät vedellä ja saippualla. (Kuva 66)

3. Jos suuttimessa on tukos, poista se

puhdistustyökalulla. (Kuva 67) Ruiskuvarren ja suuttimien puhdistaminen (PW 360, PW 370) VAROITUS: Aseta virtakytkin Off- asentoon (0) ja irrota virtapistoke virtalähteestä ennen kuin aloitat huoltotoimet. HUOMAUTUS: Irrota tuote vesilähteestä ennen huoltotöiden aloittamista.

1. Jos suutin on asennettu ruiskuvarteen, irrota se

ruiskuvarresta. Katso kohdasta Suuttimet (PW 360, PW 370) sivulla 198

2. Puhdista suuttimet sekä ruiskuvarren ja

ruiskutuskahvan liitännät vedellä ja saippualla. (Kuva 68)

3. Jos suuttimessa on tukos, poista se

puhdistustyökalulla. (Kuva 69) Vedensuodattimen puhdistaminen VAROITUS: Aseta virtakytkin Off- asentoon (0) ja irrota virtapistoke virtalähteestä ennen kuin aloitat huoltotoimet. HUOMAUTUS: Irrota tuote vesilähteestä ennen huoltotöiden aloittamista.

1. Jos puutarhaletkun sovitin on asennettuna, irrota se

laitteen veden tuloliitännästä. (Kuva 49)

2. Vedä vedensuodatin ulos. Käytä pihtejä. (Kuva 70)

3. Tarkista vedensuodatin vaurioiden varalta. Vaihda

vedensuodatin, jos se on vaurioitunut. (Kuva 71)

4. Huuhtele vedensuodatin puhtaalla vedellä. (Kuva 72)

5. Asenna vedensuodatin päinvastaisessa

järjestyksessä. Vaahtoruiskun suodattimen puhdistaminen

1. Työnnä tappi varovasti ulos pienellä

kuusiokoloavaimella tai vastaavalla työkalulla. (Kuva 73)

2. Vedä tappi ulos pihdeillä. (Kuva 74)

3. Irrota suuttimen suojus vaahtoruiskusta kääntämällä

sitä vastapäivään. (Kuva 75)

4. Irrota rengas. (Kuva 76)

5. Irrota oikeanpuoleinen ruuvi ja suojus. (Kuva 77)

6. Irrota vasemmanpuoleinen ruuvi ja suojus. (Kuva 78)

7. Irrota kiinnike ja suutinkokoonpano. (Kuva 79)

8. Vedä suodatinpidike (A) ulos pihdeillä. (Kuva 80)

9. Työnnä suodatin (B) varovasti ulos pienellä

kuusiokoloavaimella tai vastaavalla työkalulla.

10. Huuhtele suodatin puhtaalla vedellä. Vaihda

suodatin, jos se on vaurioitunut tai sitä ei voi täysin puhdistaa. (Kuva 81)

11. Kokoa vaahtoruisku päinvastaisessa järjestyksessä.

Liittimien O-renkaiden voiteleminen VAROITUS: Aseta virtakytkin Off- asentoon (0) ja irrota virtapistoke virtalähteestä ennen kuin aloitat huoltotoimet. HUOMAUTUS: Irrota laite vesilähteestä ja varmista, että kaikki osat ovat kuivia, ennen kuin suoritat huoltotoiminpiteitä.

1. Irrota ruiskuvarsi ruiskutuskahvasta ja

ruiskutuskahva korkeapaineletkusta. Katso kohdat Ruiskuvarren irrottaminen sivulla 197

Ruiskutuskahvan irrottaminen sivulla 197

2. Voitele puutarhaletkun sovittimen, ruiskuvarren ja

korkeapaineletkun O-renkaat rasvalla. Katso oikea rasvatyyppi kohdasta Tekniset tiedot sivulla 205

Letkukelan suojuksen irrottaminen ja asentaminen VAROITUS: Aseta virtakytkin Off- asentoon (0) ja irrota virtapistoke virtalähteestä ennen kuin aloitat huoltotoimet. HUOMAUTUS: Irrota laite vesilähteestä ja varmista, että kaikki osat ovat kuivia, ennen kuin suoritat huoltotoiminpiteitä. 202 2167 - 006 - 20.10.2025Letkukelan suojus on kiinnitetty kolmella jousilukolla.

1. Paina lukot sisään ja poista letkukelan suojus

varovasti. (Kuva 83)

2. Asenna letkukelan suojus painamalla sitä varovasti,

kunnes lukot lukitsevat sen paikalleen. Vianmääritys Vianmäärityskaavio Ongelma Mahdollinen syy Ratkaisu Tuote ei käynnisty. Virtapistoketta ei ole kytketty virtaläh- teeseen. Kytke virtapistoke virtalähteeseen. Virtakytkin on Off-asennossa (0). Käännä virtakytkin On-asentoon (I). Virtalähteestä ei tule virtaa. Ota yhteyttä valtuutettuun sähkö- asentajaan. Virtajohto on vaurioitunut. Ota yhteys valtuutettuun huoltoliik- keeseen. Lämpösuoja on katkaissut virran. Odota, että laite jäähtyy, ennen kuin käytät sitä uudelleen. Käytössä on vääränmallinen jatkojoh- to. Varmista, että jatkojohto on koko- naan vapaa ja että jännitesyöttö vas- taa laitteen jännitettä. Näyttö ei käynnisty, kun virtakytkin on asennossa ON (I). Virtapistoketta ei ole kytketty virtaläh- teeseen. Kytke virtapistoke virtalähteeseen. Sulake palaa käynnistyksen tai käy- tön aikana. Käytössä on vääränmallinen sulake. Varmista, että käytät hidasta C- tai K-luokan sulaketta. Laite ei sammu. Tuote on vaurioitunut. Irrota sähköpistoke ja ota yhteyttä valtuutettuun huoltoliikkeeseen. Laite kuumenee liikaa. Ilmavirtaus ei ole riittävä. Puhdista ilmanottoaukot. Laite ei käy tasaisesti. Järjestelmässä on ilmaa. Ilmaa järjestelmä. Vedenpaine on väärä. Letku on taitteella. Varmista, etteivät letkut ole taitteella. Virtakytkin on Off-asennossa (0). Käännä virtakytkin On-asentoon (I). Veden virtaus ei ole riittävää. Varmista, että laite on liitetty oikein vesilähteeseen. Varmista, että vesi virtaa riittävän hyvin. Vedensuodatin on tukossa. Puhdista vedensuodatin. Järjestelmässä on ilmaa. Ilmaa järjestelmä. Lisävaruste ei ole oikea. Varmista, että käytät oikeaa lisäva- rustetta. Korkeapaineista vesiletkua ei saa ve- dettyä ulos. Letkukela on jumissa. Irrota letkukelan suojus ja avaa tu- kos. Puhdista letkukela. Liitoskohdat vuotavat. O-renkaat ovat kuluneet tai vaurioitu- neet. Vaihda O-renkaat. 2167 - 006 - 20.10.2025 203Vianmäärityskaavio, näyttö (PW 370) Ongelma Mahdollinen syy Ratkaisu Punainen lämpötilasymboli. Katso li- sätietoja näytön virheilmoituksesta. Työalueen ympäristön lämpötila on liian alhainen. Tuotetta saa käyttää vain, kun ympä- ristön lämpötila on yli 4 °C. Säilytystilan lämpötila on liian matala. Säilytä laitetta kuivassa paikassa, jossa lämpötila ei laske pakkasen puolelle. Varmista, että säilytystilan lämpötila on yli 0°C. Vedentulon lämpötila on liian korkea. Varmista, että vedentulon lämpötila on enintään 40°C. Punainen työkalusymboli. Katso lisä- tietoja näytön virheilmoituksesta. Vesisensori ei tunnista vedenkorkeut- ta. Pysäytä tuote ja odota viisi minuuttia ennen kuin käynnistät sen uudelleen. Jos ongelma jatkuu, ota yhteys hy- väksyttyyn huoltoliikkeeseen. Lämpötilasensori ei tunnista veden lämpötilaa. Keltainen työkalusymboli. Katso lisä- tietoja näytön virheilmoituksesta. O-renkaiden vaihtoa suositellaan. Vaihda O-renkaat. On suositeltavaa puhdistaa tuotteen vedentulon vesisuodatin. Puhdista tuotteen vedentulon vesi- suodatin. Kuljettaminen, säilyttäminen ja hävittäminen Kuljettaminen

• Irrota virtapistoke virtalähteestä ennen laitteen kuljettamista.

• Irrota laite vesilähteestä ennen laitteen kuljettamista.

• Kiinnitä laite niin, ettei se pääse liikkumaan kuljetuksen aikana. Säilytys

• Tyhjennä kaikki vesi laitteesta, korkeapaineisesta vesiletkusta ja lisävarusteista, ennen laitteen varastointia. Katso kohdasta Laitteen irrottaminen vesilähteestä sivulla 199

• Valmistele laite varastointia varten. Katso kohdasta Laitteen varastoinnin valmistelu sivulla 204

• Säilytä laitetta kuivassa paikassa, jossa lämpötila ei laske pakkasen puolelle. Laitteen varastoinnin valmistelu

1. Sammuta laite ja irrota virtapistoke virtalähteestä.

2. Irrota laite vesilähteestä. Katso kohdasta

Laitteen irrottaminen vesilähteestä sivulla 199

3. Varmista, että kaikki lisävarusteet ovat kuivia.

4. Aseta ruiskutuskahva, ruiskuvarsi, vaahtoruisku ja

suuttimet pidikkeisiinsä.

5. Irrota korkeapaineinen vesiletku ruiskutuskahvasta ja

kelaa korkeapaineinen vesiletku letkukelaan. (Kuva 26)

6. Aseta virtajohto pidikkeeseensä ja kiinnitä hihna.

7. Taita kuljetuskahva kokoon. Katso kohdasta

Kuljetuskahvan taittaminen auki ja kokoon sivulla

Hävittäminen Symboli kertoo, että tuotetta ei saa hävittää kotitalousjätteen mukana. Kierrätä se paikallisen sähkö- ja elektroniikkalaitteiden keräysjärjestelmän kautta. Tämä edistää asianmukaista jätteenkäsittelyä laitteiden elinkaaren lopussa. Lisätietoja saat paikallisilta viranomaisilta, jätehuoltopalveluista tai jälleenmyyjältä. Väärä hävittämistapa voi aiheuttaa ympäristölle ja ihmisille haittaa mahdollisten vaarallisten aineiden vuoksi. (Kuva 13) 204 2167 - 006 - 20.10.2025Huomautus: Symboli on joko tuotteessa tai sen pakkauksessa. Tekniset tiedot PW 350 PW 360 PW 370 Moottori ja pumppu Tyyppi Sarjan AC moot- tori Sarjan AC moot- tori Sarjan AC moot- tori Teho, W 2100 2100 2300 Jännitealue, V 230–240 230–240 230–240 Taajuus, Hz 50 50 50 Nimellisvirta, A 10 10 10 Veden enimmäisvirtaus, l/min 7,5 7,5 8,3 Veden ulostulopaine käytön aikana, baaria / MPa 125/12,5 125/12,5 135/13,5 Veden enimmäisulostulopaine, baaria / MPa 150/15 160 / 16 170 / 17 Veden enimmäissisääntulopaine, baaria / MPa 10/1 10/1 10/1 Veden enimmäissisääntulolämpötila, °C / °F 40 / 104 40 / 104 40 / 104 Veden enimmäissisääntulolämpötila (imutilassa), °C / °F 20/68 20/68 20/68 IP-luokitus IPX5 IPX5 IPX5 Turvallisuusluokka Luokka I Luokka 1 Luokka 1 Voiteluaine O-renkaiden voiteluun tarkoitettu rasva Valkoinen siliko- nirasva Valkoinen siliko- nirasva Valkoinen siliko- nirasva Paino Paino, kg 21,7 22,1 22,7 Melupäästöt

Äänentehotaso, mitattu dB(A) 86,3 86,3 86 Äänentehotaso, taattu L

Käsi/käsivarsi (vakiosuuttimella) m/s

Melupäästö ympäristöön äänitehona (L

) EY-direktiivin 2000/14/EY mukaisesti mitattuna.

Äänenpainetaso standardin ISO 3744 mukaan.

Tärinätaso standardin ISO 5349-1 mukaan. 2167 - 006 - 20.10.2025 205Lisävarusteet Hyväksytyt lisävarusteet Hyväksytyt lisävarusteet Tuotenumero Pintapesuri SC 400 590 65 78-01 Pintapesuri SC 300 590 65 79-01 Vedensuodatin 590 65 93-01 Takaiskuventtiili 590 65 95-01 Imuletku 590 65 97-01 Vaahtoruisku FS 400 546 87 18-01 Vaahtoruisku FS 300 590 66 04-01 Veden imusuutin 590 66 05-01 Pyörivä harjasarja 590 66 06-01 Ajoneuvosarja 590 66 07-01 Tekstiilivahvisteinen jatkoletku, 8 m 590 66 08-01 Teräsvahvisteinen jatkoletku, 10 m 590 66 09-01 Putkenpesuletku, 15m 590 66 10-01 Vino ruiskuvarsi 590 66 11-01 Kivien ja puun pesuaine 590 66 12-01 Autonpesuaine ja autovaha 590 66 13-01 O-rengassarja 591 10 64-01 206 2167 - 006 - 20.10.2025Vaatimustenmukaisuusvakuutus EU-vaatimustenmukaisuusvakuutus Husqvarna AB, SE-561 82 Husqvarna, Ruotsi, puh. +46 36 146500, vakuuttaa täten, että tuote: Kuvaus Painepesuri Tuotemerkki Husqvarna Tyyppi/malli PW 350, PW 360 Tunniste Sarjanumerot vuodesta 2023 alkaen vastaavat täysin seuraavien EU:n direktiivien ja asetusten vaatimuksia: Asetus Kuvaus 2006/42/EC konedirektiivi 2014/30/EU EMC-direktiivi 2000/14/EY, liite V Melupäästödirektiivi 2011/65/EU Direktiivi tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikka- laitteissa ja että asiassa sovelletaan seuraavia standardeja ja/tai teknisiä tietoja: EN 60335-1:2012/A11:2014/ A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 62233:2008, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN 61000-3-3:2013/A2:2021, EN IEC 63000:2018. Katso lisätietoja melupäästöistä osiosta Tekniset tiedot sivulla 205

Huskvarna, 2023-11-20 Claes Losdal, kehityspäällikkö/puutarhatuotteet, Husqvarna AB Teknisestä dokumentaatiosta vastaava edustaja 2167 - 006 - 20.10.2025 207EU-vaatimustenmukaisuusvakuutus Husqvarna AB, SE-561 82 Husqvarna, Ruotsi, puh. +46 36 146500, vakuuttaa täten, että tuote: Kuvaus Painepesuri Tuotemerkki Husqvarna Tyyppi/malli PW 370 Tunniste Sarjanumerot vuodesta 2023 alkaen vastaavat täysin seuraavien EU:n direktiivien ja asetusten vaatimuksia: Asetus Kuvaus 2006/42/EC konedirektiivi 2014/30/EU EMC-direktiivi 2000/14/EY, liite V Melupäästödirektiivi 2011/65/EU Direktiivi tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikka- laitteissa ja että asiassa sovelletaan seuraavia standardeja ja/tai teknisiä tietoja: EN 60335-1:2012/A11:2014/ A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 62233:2008, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN 61000-3-11:2019, EN IEC 63000:2018. Katso lisätietoja melupäästöistä osiosta Tekniset tiedot sivulla 205
