KASUTUSJUHEND PW 360 HUSQVARNA

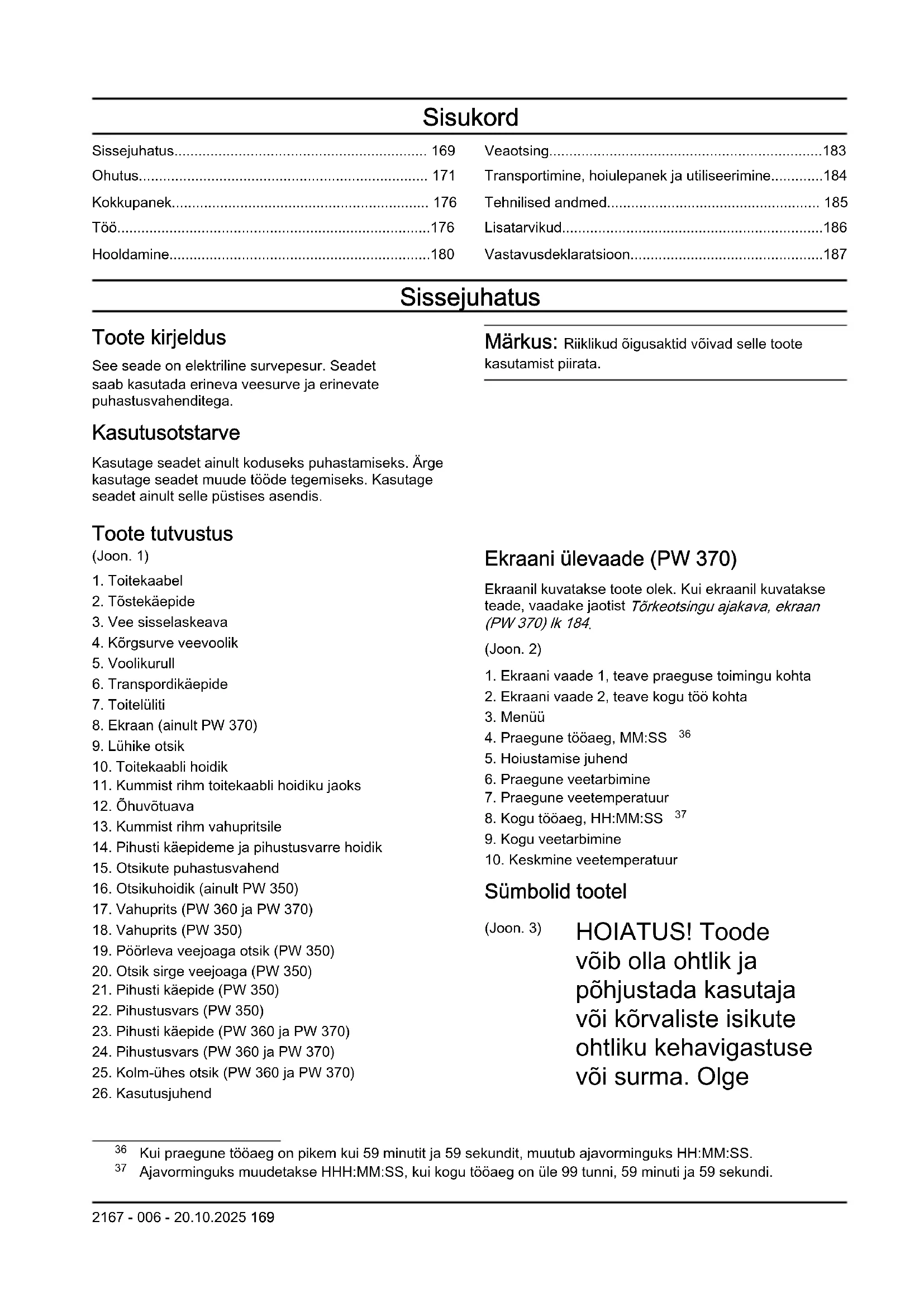

Vastavusdeklaratsioon....187

Sissejuhatus

Toote kirjeldus

See seade on elektriline survepesur. Seadet saab kasutada erineva veesurve ja erinevate puhastusvahenditega.

Kasutusotstarve

Kasutage seadet ainult koduseks puhastamiseks. Ärge kasutage seadet muude tööde tegemiseks. Kasutage seadet ainult selle püstises asendis.

Toote tutvustus

(Joon. 1)

1. Toitekaabel

2. Tõstekäepide

3. Vee sisselaskeava

4. Körgsurve veevoolik

5. Voolikurull

6. Transpordikäepide

7. Toitelüliti

8. Ekraan (ainult PW 370)

9. Lühike otsik

10. Toitekaabli hoidik

11. Kummist rihm toitekaabli hoidiku jaoks

12. Ōhuvõtuava

13. Kummist rihm vahupritsile

14. Pihusti käepideme ja pihustusvarre hoidik

15. Otsikute puhastusvahend

16. Otsikuhoidik (ainult PW 350)

17. Vahuprits (PW 360 ja PW 370)

18. Vahuprits (PW 350)

19. Pöörleva veejoaga otsik (PW 350)

20. Otsik sirge veejoaga (PW 350)

21. Pihusti käepide (PW 350)

22. Pihustusvars (PW 350)

23. Pihusti käepide (PW 360 ja PW 370)

24. Pihustusvars (PW 360 ja PW 370)

25. Kolm-ühes otsik (PW 360 ja PW 370)

26. Kasutusjuhend

Märkus: Riiklikud öigusaktid võivad selle toote kasutamist piirata.

Ekraani ülevaade (PW 370)

Ekraanil kuvatakse toote olek. Kui ekraanil kuvatakse teade, vaadake jaotist Törkeotsingu ajakava, ekraan (PW 370) Ik 184.

(Joon. 2)

1. Ekraani vaade 1, teave praeguse toimingu kohta

2. Ekraani vaade 2, teave kogu töö kohta

3. Menüü

4. Praegune tööaeg, MM:SS 36

5. Hoiustamise juhend

6. Praegune veetarbimine

7. Praegune veetemperatuur

8. Kogu tööaeg, HH:MM:SS 37

9. Kogu veetarbimine

10. Keskmine veetemperatuur

Sümbolid tootel

(Joon. 3)

HOIATUS! Toode võib olla ohtlik ja põhjustada kasutaja või kõrvaliste isikute ohtliku kehavigastuse või surma. Olge

ettevaatlik ja kasutage toodet õigesti.

(Joon. 4)

Enne seadme kasutamist lugege kasutusjuhend hoolikalt läbi ja veenduge, et oleksite juhistest aru saanud.

(Joon. 5)

Seade ei sobi ühendamiseks joogiveetorustikuga.

(Joon. 6)

Kõrgsurve veejoad võivad olla valesti kasutamisel ohtlikud. Juga ei tohi suunata inimestele, elektriseadmetele ega seadmele.

(Joon. 7)

Keskkonnamärgis. Toode või toote pakend ei kuulu olmejäätmete hulka. Toimetage see elektri- ja elektroonikajäätmete heakskiidetud vastuvõtupunkti.

(Joon. 8)

II klassi tööriist.

(Joon. 9)

Müraemissioonile viitav keskkonnasilt vastavalt ELi ja UK direktiividele ja määrustele

ja Uus Lõuna- Walesi õigusaktile „Protection of the Environment Operations (Noise Control) Regulations 2017“. Toote garanteeritud helivõimsuse taseme andmed leiate jaotisest Tehnilised andmed Ik 185 ja sildilt.

(Joon. 10)

Kaitstud madala surve all oleva veevoolu eest mis tahes nurga alt.

(Joon. 11)

Hoida eemal külmast.

(Joon. 12)

See seade vastab kehtivatele EÜ direktiividele.

Märkus: Ülejäänud seadmel toodud sümbolid/tähised vastavad teatud riikides kehtivatele sertifitseerimisnõuetele.

Toote kahjustused

Me ei vastuta meie tootele tekitatud kahjude eest, kui:

• toodet on valesti parandatud;
- toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt.

Tugi

Toote kohta toe saamiseks avage veebisaidi www.husqvarna.com toejaotis, et saada juurdepääs juhistele, törkeotsingu juhenditele või kasutada Husqvarna iseteenindust ja tooteassistenti (kui see on teie turul saadaval). Toote täiendava klienditoe küsimustes võtke ühendust Husqvarna edasimüüjaga.

Ohutus

Ohutuse määratlused

Mõistetega „hoiatus“, „ettevaatust“ ja „märkus“ juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu.

ETTEVAATUST:

Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Üldised ohutuseeskirjad

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

• Seade on ohtlik, kui seda kasutada valesti või ettevaatamatult. Ohutuseeskirjade eiramine võib põhjustada kehavigastuse või surma.
• Olge alati ettevaatlik ja toimige arukalt. Kui te pole kindel, kuidas seadet eriolukorras kasutada, lõpetage töö ja pidage enne jätkamist nõu Husqvarna hooldustöökojaga.
• Arvestage, et teiste isikute ja nende varaga seotud önnetuste korral kannab vastutust seadme kasutaja.
• Hoidke seade puhas. Veenduge, et märgid ja tähised oleksid selgelt loetavad.
• Ärge kunagi lubage lastel või nende juhistega mittetutvunud inimestel seadet kasutada. Kohalikud kehtivad eeskirjad võivad piirata kasutaja lubatud vanust.
• EL-is: Seda toodet võivad kasutada nõrgemate füüsiliste, sensoorsete või vaimsete võimetega inimesed, kui neid jälgib või juhendab vastutav isik, kes tagab, et nad kasutavad seadet ohutult ning mõistavad seotud ohtusid.

- EL-is: Seda toodet võivad kasutada isikud, kellel ei ole vajalikke kogemusi või teadmisi, kui neid jälgib või juhendab vastutav isik, kes tagab, et nad kasutavad seadet ohutult ning mõistavad seotud ohtusid.

- Väljaspool EL-i: Seda toodet ei tohi kasutada piiratud füüsiliste, sensoorsete või vaimsete võimetega inimesed.

- Väljaspool EL-i: Seda toodet ei tohi kasutada isikud, kellel puuduvad vajalikud kogemused või teadmised.

- Ärge kasutage toodet, kui olete väsinud, haige või tarvitanud alkoholi, narkootikume või ravimeid. Sellel on negatiivne mõju teie nägemisele, tähelepanuvõimele, liikumisele ja otsustusvõimele.

• Ärge kasutage seadet, kui see on kahjustatud.
• Ärge muutke seadet, nii et see ei vasta enam tehase originaalmudelile; ärge kasutage seadet, kui arvate, et seda on muutnud keegi teine.

Ohutusjuhised kasutamisel

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

• Ärge kasutage toodet, kui toitekaabel, körgsurvevoolik, toitelüliti lukusti või pihusti käepide on kahjustatud.
• Enne seadme kasutamist kontrollige selle kahjustusi. Ärge kasutage seadet, kui selle osad on kahjustatud või puuduvad.
• Hoidke pihusti käepidemest mölema käega tugevalt kinni. Toitelüliti vajutamisel tekib tagasilöök.
• Olge seadme kasutamisel ettevaatlik. Seadme kõrge rõhk on ohtlik ja võib põhjustada vigastusi.
• Ärge suunake juga enda, teiste inimeste või loomade suunas.
• Jalatsite puhastamisel ärge suunake juga enda ega teiste suunas.
• Ärge suunake juga elektriseadmete ega seadme enda suunas.

• Seadmega töötamisel tuleb kasutada isikukaitsevahendeid. Vt jaotisest Isikukaitsevahendid Ik 174.

• Ärge kasutage seadet inimeste läheduses, välja arvatud juhul, kui nad kannavad kaitsevahendeid.

• Kui kasutate puhastusvahendit, järgige puhastusvahendi ohutusjuhiseid.
• Kasutage ainult Husqvarna soovitatud puhastusvahendeid. Teised puhastusvahendid või kemikaalid võivad toote ohutust mõjutada.
• Kasutage õiget veesurvet ja õigeid puhastusvahendeid ning kasutage seadet ainult selles juhendis kirjeldatud puhastustööde tegemiseks. Kui kasutate valet veesurvet, puhastusvahendit või kasutate seadet muudeks kui selles juhendis toodud puhastustöödeks, võib see kahjustada seadet, pindu, materjale või teisi seadmeid. Husqvarna ei vastuta ebaõigest kasutamisest tulenevate kahjude eest.
• Seadet ei soovitata ühendada joogiveetorustikuga. Kui seadme ühendamine joogiveetorustikuga on siiski vajalik, järgige kohalikke ja riiklikke eeskirju. Vajadusel kasutage tagasivoolutõkestit (ei kuulu komplekti). Joogikõlbmatuks loetakse

vett, mis on voolanud läbi tagasivoolutõkesti.

• Ärge pihustage kergsüttivaid vedelikke. Plahvatusoht!
• Ärge lubage lastel seadet käsitseda.
• Lapsed ei tohi tootega mängida.
• Ärge laske inimestel seadet ilma väljaõppeta kasutada.
• Kasutage ainult selliseid tarvikuid ja varuosi, mille Husqvarna on heaks kiitnud.
• Veenduge, et elektriühenduse loob volitatud elektrik ja see vastab standardile IEC 60364-1.
• Kasutage rikkevoolukaitset, mis peatab elektrivoolu, kui lekkevool on 30 ms jooksul üle 30 mA. Kui teil pole rikkevoolukaitset, kasutage seadet, mis tõestab maandusahela olemasolu.
• Kasutage mootori käivitamise/viivitusega kaitsmeid, mille karakteristikud on C või D vastavalt standardile IEC 898-1 või IEC947-2 või vastavatele standarditele väljaspool IEC-d.
• PW 370 näivtakistuse teave: Survepesuri PW 370 ühendamisel toiteallikaga on maksimaalne lubatud näivtakistus 0,144 Ω (Zmax). Konsulteerige toiteallika

tootjaga, veendumaks, et seade on ühendatud ainult toiteallikaga, millel on maksimaalne lubatud takistus või väiksem.

• Kahe pinge ja sagedusega märgistatud seadmete reguleerimiseks pole vaja mingeid toiminguid teha.
• Kui on vaja kasutada pikendusjuhet, veenduge, et see sobib kasutamiseks välitingimustes. Veenduge, et pistikupesa oleks maapinnast vähemalt 60 mm kaugusel. Ühendus tuleb alati kuivana hoida.
• Enne toote juurest lahkumist seadke toitelüliti väljalülitatud asendisse (0), lahutage toitepistik ja lülitage toitelüliti lukustus sisse.
• Enne tarviku vahetamist seadke toitelüliti väljalülitatud (0) asendisse ja lahutage toitepistik.
• Enne seadme puhastamist või hooldust seadke toitelüliti väljalülitatud (0) asendisse ja lahutage toitepistik.
• Ärge kasutage seadet keskkonnas, kus öhutemperatuur on alla 0°C.
• Ärge käivitage külmunud seadet.

• Ärge kasutage seadet siseruumides.

• Ärge asetage esemeid töötavale seadmele.

• Ärge jooge seadmes kasutatud vett.
• Ärge kasutage seadet avatud akende läheduses.
• Hoiduge eemalepaiskuvate esemete eest. Kivid ja lahtised esemed võivad õhku paiskudes sattuda silma ja põhjustada pimedaks jäämist või ohtlikke kehavigastusi.
• Kui seade ei tööta korralikult, vt jaotist Veaotsing Ik 183.

Isikukaitsevahendid

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

• Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab önnetusjuhtumi korral kehavigastuse raskusastet. Öige varustuse valimiseks pöörduge edasimüüja poole.
• Kandke vastupidavaid saapaid või jalatseid, mis on libisemiskindlad. Ärge kandke avatud jalatseid ega olge paljajalu.
  • Kandke kaitseriietust.
• Kandke heakskiidetud kõrvaklappe.
• Kasutage kaitseprille.

- Toote töötamise ajal vöivad eralduda aerosoolid. Aerosoolide sissehingamine vöib olla tervisele ohtlik. Kui kasutate seadet keskkonnas, kus vöivad tekkida ohtlikud aerosoolid, kasutage hingamiskaitset klassiga FFP2 vöi samaväärsega.

Toote ohutusseadised

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

• Ärge kasutage toodet, mille ohutusseadmed on kahjustatud või ei tööta korralikult.
• Ärge eemaldage ohutusseadmeid ega tehke neis muudatusi.
• Kontrollige ohutusseadiseid regulaarselt. Kui ohutusseadmed on kahjustatud või ei tööta korralikult, pöörduge Husqvarnahooldustöökoja poole.

Toitelüliti lukustus (A) takistab toitelüliti (B) juhuslikku kasutamist. Kui toitelüliti lukustus on lukustatud asendis, ei saa toitelülitit sisse vajutada.

• PW 350
  (Joon. 14)
  • PW 360 ja PW 370
  (Joon. 15)

Toitelüliti

Seade käivitub toitelüliti vajutamisel. Seade seiskub toitelüliti vabastamisel.

Termokaitse

Seadmel on automaatne termokaitse. Kui seade muutub liiga kuumaks, katkestab termokaitse seadme toiteallika. Kui termokaitse on voolu katkestanud, oodake, kuni seade on jahtunud. Termokaitse lähtestatakse automaatselt, kui seade on piisavalt jahtunud.

Hüdrauliline kaitseklapp

Seadmel on integreeritud hüdrauliline kaitseklapp, mis hoiab süsteemis ära liiga kõrge rõhu tekkimise.

Ohutusjuhised hooldamisel

HOIATUS: Enne seadme hooldustööde tegemist lugege läbi järgmised hoiatused.

ETTEVAATUST: Enne seadme käivitamist

pärast pikka hoiustamisperiood tehke seadmele alati hooldus.

• Enne seadme hooldustööde tegemist seadke toitelüliti väljalülitatud asendisse (0) ja eemaldage toitepistik toiteallikast.
• Ühendage seade enne seadme hooldust lahti veeallikast ja veenduge, et köik osad on kuivad.
• Hooldage seadet ainult selle kasutusjuhendi järgi.
• Kasutage ainult Husqvarna soovitatud varuosi. Kõrgsurveveevoolikud,

liitmikud ja ühendused on toote kasutamise ajal ohutuse tagamiseks olulised. Kasutage ainult tootja (Husqvarna) soovitatud voolikuid, liitmikke ja ühendusi.

• Ärge püüdke seadet parandada. Pöörduge Husqvarna hooldustöökoja poole.
• Kui toitepistik või toitekaabel on kahjustatud, pöörduge Husqvarna hooldustöökoja poole.
• Ärge lubage lastel seadet puhastada ega hooldada.

Kokkupanek

Sissejuhatus

HOIATUS: Enne toote kokkupanekut lugege ohutuspeatükki ja tehke selles olev teave endale arusaadavaks.

Aiavooliku adapteri paigaldamine

1. Eemaldage vee sisselaskeavalt transpordikate ja visake see ära. (Joon. 16)
2. Paigaldage aiavooliku adapter vee sisselaskeava külge. (Joon. 17)

ETTEVAATUST: Veenduge, et paigaldate aiavooliku adapteri otse vee

sisselaskeavale. Kui aiavooliku adapterit ei paigaldata otse, võib see keermeid kahjustada ja lekkima hakata.

1. Pingutage aiavooliku adapter täielikult kinni.
2. Aiavooliku adapteri eemaldamiseks toimige vastupidises järjekorras.

Pihusti käepideme ja pihustusvarre hoidiku paigaldamine

1. Asetage pihusti käepideme ja pihustusvarre hoidik oma kohale. (Joon. 18)
2. Kinnitage 2 kruvi.
3. Asetage puhastustööriist selle hoidikusse.

Töö

Sissejuhatus

HOIATUS: Enne toote kasutamist lugege läbi ohutuspeatükk ja veenduge, et oleksite köigest aru saanud.

Husqvarna Connect

Husqvarna Connect on mobiilsideseadmetele möeldud tasuta rakendus. Rakendus Husqvarna Connect annab teie Husqvarna tootele lisafunktsionaalsuse:

• Täiendav tooteteave.

- Toote osade ja hoolduse alane teave ja abi.

Toote Husqvarna Connect kasutamise alustamine

1. Laadi rakendusHusqvarna Connect oma mobiilsideseadmesse.
2. Registreeruge Husqvarna Connect rakenduses.
3. Toote ühendamiseks ja registreerimiseks järgige Husqvarna Connect rakenduse juhiseid.

Märkus: Kõigis riikides ei saa rakendust Husqvarna Connect alla laadida. Lisateabe saamiseks võta ühendust hooldusesindajaga.

Transpordikäepideme lahti- ja kokkuklappimiseks

• Transpordikäepideme lahtiklappimiseks vajutage vasakul ja paremal küljel olevaid nuppe ning tömmake transpordikäepide üles. (Joon. 19)
• Transpordikäepideme kokkuklappimiseks vajutage vasakul ja paremal küljel olevaid nuppe ning lükake transpordikäepide alla. (Joon. 20)

Pihusti käepideme paigaldamine

1. Tõmmake kõrgsurve veevoolik välja. (Joon. 21)
2. Hoidke pihusti käepidemest ühe käega tihedalt kinni ja suruge körgsurve veevoolik pihusti käepideme kiirühendusse.
   a) PW 350 (Joon. 22)
   b) PW 360 ja PW 370 (Joon. 23)

Pihusti käepideme eemaldamine

1. Lükake sakk pihusti käepideme kiirühenduse suunas ja tömmake kõrgsurve veevoolik välja.
   a) PW 350 (Joon. 24)
   b) PW 360 ja PW 370 (Joon. 25)
2. Pöörake voolikurulli pääripäeva, kuni kõrgsurve veevoolik on täielikult keritud. (Joon. 26)

Pihustusvarre paigaldamine

1. Hoidke pihusti käepidemest ühe käega ja suruge pihustusvarre ühendus pihusti käepidemesse.
   a) PW 350 (Joon. 27)
   b) PW 360 ja PW 370 (Joon. 28)
2. Pöörake pihustusvart päripäeva ja vabastage pihustusvars. Pihustusvars lukustub oma kohale.

Pihustusvarre eemaldamine

1. Lükake pihustusvars sisse ja keerake seda vastupäeva.
   a) PW 350 (Joon. 29)
   b) PW 360 ja PW 370 (Joon. 30)
2. Tõmmake pihustusvars pihusti käepidemest välja.

Otsikud (PW 350)

Seade on varustatud kolme otsikuga:

• Üks pöörleva veejoaga otsik, mis on tähistatud tähisega „ROUGH NOZZLE“ (tugeva survega otsik).
• Üks otsik sirge veejoaga, mis on tähistatud tähisega „GENTLE NOZZLE“ (örna survega otsik).
• Üks otsik sirge veejoaga, mis on tähistatud tähisega „SHORT NOZZLE“ (lühike otsik).

Otsikut tähisega „ROUGH NOZZLE“ (tugeva survega otsik) saab kasutada mittetundlike pindade, näiteks söiduteede puhastamiseks. Otsikut tähisega „GENTLE NOZZLE“ (örna survega otsik) saab kasutada tundlike pindade, näiteks söidukite puhastamiseks. Otsik tähisega „SHORT NOZZLE“ (lühike otsik) on madala veesurvega sirge veejuga, mida saab kasutada pinna kergeks loputamiseks. Seda ei saa paigaldada pihustusvarrele.

(Joon. 31)

Pihustusvarre otsiku paigaldamine ja eemaldamine (PW 350)

ETTEVAATUST: Ärge kasutage pöörleva veejoaga otsikut tundlikel pindadel, näiteks söiduki värvitud pindadel. Pöörlev veejuga vöib pinda kahjustada.

• Otsiku paigaldamiseks hoidke pihustusvart ühe käega kinni ja lükake otsik sisse, kuni see oma kohale lukustub. (Joon. 32)
• Otsiku eemaldamiseks suruge pihustusvarre sakk sisse ja tömmake otsik pihustusvarre küljest lahti. (Joon. 33)

Veejoa surve reguleerimine (PW 350)

Sirge veejoaga otsik on reguleeritava survega.

• Veejoa surve suurendamiseks keerake otsikut päripäeva. (Joon. 34)
• Veejoa surve vähendamiseks keerake otsikut vastupäeva. (Joon. 35)

Pihusti käepideme lühikese otsiku paigaldamine ja eemaldamine (PW 350)

• Otsiku paigaldamiseks hoidke ühe käega pihusti käepidemest ja suruge otsiku ühendus pihusti käepidemesse. Pöörake otsikut päripäeva ja vabastage otsik. Otsik lukustub oma kohale. (Joon. 36)
• Otsiku eemaldamiseks suruge otsik sisse ja keerake seda vastupäeva. Tõmmake otsikut pihusti käepidemest. (Joon. 37)

Otsikud (PW 360, PW 370)

Seade on varustatud kahe otsikuga:

- Üks kolm-ühes otsik, mida saab paigaldada pihustusvarrele.

- Üks lühike sirge veejoaga otsik, mida saab paigaldada pihusti käepidemele.

Kolm-ühes otsikul on kolm seadistust:

• „ROUGH“ (tugev surve)
• „GENTLE I“ (örn surve I)
• „GENTLE II“ (örn surve II)

Seadistusel „ROUGH“ (tugev surve) on pöörlev veejuga ja seda saab kasutada mittetundlike pindade, näiteks söiduteede puhastamiseks. Seadistusel „GENTLE I“ (örn surve I) on sirge veejuga, millega saab puhastada tundlikke pindu, näiteks värvitud piirdeid. Seadistusel „GENTLE II“ (örn surve II) on sirge veejuga, millega saab puhastada tundlikke pindu, näiteks söidukeid. PW 370 puhul vaadake soovitatavat kasutust toote ekraanilt.

Otsik tähisega „SHORT NOZZLE“ (lühike otsik) on madala veesurvega sirge veejuga, mida saab kasutada pinna kergeks loputamiseks. Seda ei saa paigaldada pihustusvarrele.

(Joon. 38)

Pihustusvarre kolm-ühes otsiku paigaldamine ja eemaldamine (PW 360, PW 370)

• Kolm-ühes otsiku paigaldamiseks toimige järgmiselt.
  a) Pöörake pihustusvart, kuni otsiku sümbol ühtib pihusti käepidemel oleva märgiga. (Joon. 39)
  b) Hoidke pihustusvart ühe käega kinni ja lükake kolm-ühes otsik sisse, kuni see oma kohale lukustub. Veenduge, et joondaksite ruudukujulise saki ruudukujulise sälguga. (Joon. 40)
• Kolm-ühes otsiku eemaldamiseks toimige järgmiselt.
  a) Pöörake pihustusvart, kuni otsiku sümbol ühtib pihusti käepidemel oleva märgiga. (Joon. 39)
  b) Lükake pihustusvarrel olev nupp sisse ja tömmake kolm-ühes otsik pihustusvarrest välja. (Joon. 41)

Veejoa kohandamine (PW 360, PW 370)

Märkus: Kui pihustusvarrele on paigaldatud kolmühes otsik, valitakse pöörlev veejuga.

ETTEVAATUST: Ärge kasutage pöörlevat veejuga tundlikel pindadel, näiteks sõiduki värvitud pindadel. Pöörlev veejuga võib pinda kahjustada.

- Vajaliku seadistuse valimiseks keerake pihustustoru. Seadistus valitakse, kui kuulete klõpsatust. (Joon. 42)

Pihusti käepideme lühikese otsiku paigaldamine ja eemaldamine (PW 360, PW 370)

• Otsiku paigaldamiseks hoidke ühe käega pihusti käepidemest ja suruge otsiku ühendus pihusti käepidemesse. Pöörake otsikut päripäeva ja vabastage otsik. Otsik lukustub oma kohale. (Joon. 43)
• Otsiku eemaldamiseks suruge otsik sisse ja keerake seda vastupäeva. Tömmake otsikut pihusti käepidemest. (Joon. 44)

Seadme kasutamine

1. Ühendage seade veeallikaga. Vt jaotist Seadme ühendamine veeallikaga Ik 178.
2. Öhutage süsteemi. Vt jaotist Süsteemi öhutamine Ik 179.
3. Käivitage seade. Vt jaotist Toote käivitamine Ik 179.

Seadme ühendamine veeallikaga

Seadet võib kasutada veetorustiku veega või avatud veeallika veega ühendatult, näiteks järvest või veetünnist.

• Toote ühendamiseks veetorustikuga vt jaotist Seadme ühendamine veetorustikuga lk 178.
• Toote ühendamiseks avatud veeallikaga vt jaotist Seadme ühendamine avatud veeallikaga lk 179.

Seadme ühendamine veetorustikuga

1. Paigaldage aiavooliku adapter seadme vee sisselaskeava külge. Vt jaotist Aiavooliku adapteri paigaldamine Ik 176.
2. Ühendage aiavoolik veetorustikuga. Kasutage 12,7 mm aiavoolikut, mis on 10–25 m pikk. (Joon. 45)

ETTEVAATUST: Veesurve veetorustikus ei tohi olla suurem kui 1 MPa (10 baari).

ETTEVAATUST: Vee temperatuur veetorustikus ei tohi olla üle 40°C.

1. Avage veetorustiku klapp ja veenduge, et vesi saaks aiavoolikust vabalt voolata. (Joon. 46)
2. Sulgege veetorustiku klapp.
3. Ühendage aiavoolik seadme vee sisselaskeavaga. (Joon. 47)
4. Ühendage toitepistik toiteallikaga.

5. Hoidke pihusti käepidemest ühe käega tihedalt kinni ja suruge körgsurve veevoolik pihusti käepideme kiirühendusse.
   a) PW 350 (Joon. 22)
   b) PW 360 ja PW 370 (Joon. 23)

6. Avage veetorustiku klapp.

7. Ôhutage süsteem enne seadme kasutamist. Vt jaotist Süsteemi öhutamine Ik 179.

Seadme ühendamine avatud veeallikaga

Seadet võib kasutada avatud veeallikaga ühendatult, näiteks järvest või veetünnist pärit veega. Kasutage 12,7 mm imivoolikut (ei ole komplektis kaasas), mis on maksimaalselt 3 m pikk.

(Joon. 48)

ETTEVAATUST: Vee temperatuur veeallikas ei tohi olla üle 20°C.

ETTEVAATUST: Seade ei tohi olla veeallikast körgemal kui 0,5 m.

1. Kui aiavooliku adapter on paigaldatud, eemaldage see seadme vee sisselaskeavast. (Joon. 49)

ETTEVAATUST: Ärge eemaldage vee sisselaskeavast veefiltrit.

1. Ühendage imivoolik (ei ole komplektis kaasas) seadme vee sisselaskeavaga. (Joon. 50)
2. Paigaldage imivoolik veeallikasse ja veenduge, et filter oleks täielikult vee all.

ETTEVAATUST: Ärge kasutage ilma filtrita imivoolikut.

1. Lükake sakk pihusti käepideme kiirühenduse suunas ja tömmake körgsurve veevoolik välja.

a) PW 350 (Joon. 24)
b) PW 360 ja PW 370 (Joon. 25)

1. Ühendage toitepistik toiteallikaga.
2. Keerake toitelüliti sisselülitatud (I) asendisse ja laske seadmel kaks minutit töötada.
3. Keerake toitelüliiti väljalülitatud (0) asendisse.
4. Hoidke pihusti käepidemest ühe käega tihedalt kinni ja suruge körgsurve veevoolik pihusti käepideme kiirühendusse.

a) PW 350 (Joon. 22)
b) PW 360 ja PW 370 (Joon. 23)

1. Öhutage süsteem enne seadme kasutamist. Vt jaotisest Süsteemi öhutamine Ik 179.

Süsteemi öhutamine

ETTEVAATUST: Enne süsteemi öhutamist veenduge, et toitelüliti on väljalülitatud (0) asendis.

1. Ühendage seade veeallikaga. Vt jaotisest Seadme ühendamine veeallikaga Ik 178.
2. Paigaldage pihustusvars pihusti käepidemele. Vt jaotisest Pihustusvarre paigaldamine Ik 177.
3. Vabastage toitelüliiti lukustus. Vt jaotisest Toitelüliiti lukustuse sisse- ja väljalülitamine Ik 179.
4. Vajutage toitelülitit ja hoidke seda sissevajutatuna, kuni pihustusvarre otsikust tuleb vett välja.

a) PW 350 (Joon. 51)
b) PW 360 ja PW 370 (Joon. 52)

Seadme lahutamine veeallikast

1. Keerake toitelüliti väljalülitatud (0) asendisse.
2. Kui seade on ühendatud veetorustikuga, sulgege veetorustiku klapp.
3. Kui seade on ühendatud veetorustikuga, ühendage aiavoolik veetorustiku küljest lahti. (Joon. 53)
4. Kui seade on ühendatud avatud veeallikaga, eemaldage imivoolik veeallikast.
5. Vajutage toitelülitit ja hoidke seda sisse lükatuna, kuni otsikust ei tule vett välja.
6. Lahutage aiavoolik seadme sisendvee ühendusest.
7. Kui seade on ühendatud avatud veeallikaga, ühendage imivoolik lahti. (Joon. 54)
8. Lükake sakk pihusti käepideme kiirühenduse suunas ja tömmake kõrgsurve veevoolik välja.

a) PW 350 (Joon. 24)
b) PW 360 ja PW 370 (Joon. 25)

1. Keerake toitelüliti sisselülitatud (I) asendisse. Laske seadmel töötada, kuni körgsurvevoolikust ei välju vett.

2. Keerake toitelüliti väljalülitatud (0) asendisse.

3. Laske pihusti käepidemel, pihustusvarrel ja otsikutel kuivada, enne kui seadme hoiule panete.

Toitelüliti lukustuse sisse- ja väljalülitamine

- Toitelüliti lukustuse sisselülitamiseks lükake nupp lukustatud asendisse.

a) PW 350 (Joon. 55)
b) PW 360 ja PW 370 (Joon. 56)

- Toitelüliti lukustuse väljalülitamiseks lükake nupp lukustamata asendisse.

Toote käivitamine

ETTEVAATUST: Kasutage toodet ainult püstises asendis. Toote horisontaalasendis kasutamine vöib toodet kahjustada.

1. Ühendage seade veeallikaga. Vt jaotist Seadme ühendamine veeallikaga Ik 178.

2. Ühendage toitepistik toiteallikaga.

3. Keerake toitelüliti sisselülitatud (I) asendisse. (Joon. 57)
4. Vabastage toitelüliti lukustus. Vt jaotist Toitelüliti lukustuse sisse- ja väljalülitamine Ik 179.
5. Vajutage pihusti käepidemel asuvat toitelülitit.

Märkus: Seade seiskub automaatselt toitelüliti vabastamisel.

Toote seiskamine

Märkus: Seade seiskub automaatselt toitelülitivabastamisel.

1. Vabastage pihusti käepidemel asuv toitelüliti.
2. Lülitage sisse toitelüliti lukustus. Vt jaotisest Toitelüliti lukustuse sisse- ja väljalülitamine Ik 179.
3. Keerake toitelüliti väljalülitatud (0) asendisse. (Joon. 58)
4. Lahutage toitepistik toiteallikast.
5. Lahutage seade veeallikast. Vt jaotisest Seadme lahutamine veeallikast Ik 179.

Märkus: Lahutage seade veeallikast alati, kui lahkute seadme juurest kauemaks kui viieks minutiks.

Pihusti käepideme nurga reguleerimine (PW 360, PW 370)

1. Vajutage nuppu ja keerake käepidet päri- või vastupäeva. (Joon. 59)
2. Vabastage nupp. Käepide lukustub oma kohale.

Vahupritsi kasutamine (PW 350)

1. Võtke vahuprits oma hoidikust välja. (Joon. 60)

2. Täitke vahupritsi anum puhastusvahendiga.

ETTEVAATUST: Kasutage ainult Husqvarna soovitatud puhastusvahendeid.

1. Lükake vahupritsi kiirühendus pihustusvarre kiirühendusse, kuni see oma kohale lukustub. Vahupritsi äärik peab ühtima pihustusvarre soonega. (Joon. 61)
2. Ühendage seade veeallikaga. Vt jaotisest Seadme ühendamine veeallikaga Ik 178.
3. Käivitage seade. Vt jaotisest Toote käivitamine Ik 179.

Vahupritsi kasutamine (PW 360, PW 370)

1. Võtke vahuprits oma hoidikust välja. (Joon. 62)
2. Täitke vahupritsi anum puhastusvahendiga.

ETTEVAATUST: Kasutage ainult Husqvarna soovitatud puhastusvahendeid.

1. Lükake vahupritsi ühendus pihusti käepidemesse. Keerake vahupritsi päripäeva ja vabastage vahuprits. Vahuprits lukustub oma kohale. (Joon. 63)
2. Ühendage seade veeallikaga. Vt jaotisest Seadme ühendamine veeallikaga Ik 178.
3. Käivitage seade. Vt jaotisest Toote käivitamine Ik 179.
4. Kasutatava vahu koguse reguleerimiseks keerake vahupritsi nuppu. Rohkema vahu kasutamiseks keerake nuppu päripäeva. Vähema vahu kasutamiseks keerake nuppu vastupäeva. (Joon. 64)
5. Vahupritsi mustri reguleerimiseks keerake otsiku katet. Keerake otsiku katet pääripäeva väiksema vahupritsi mustri saamiseks või vastupäeva laiema vahupritsi mustri jaoks. (Joon. 65)

Hooldamine

Sissejuhatus

HOIATUS: Enne seadme hooldamist lugege põhjalikult läbi ohutust puudutav peatükk.

Seadme hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundliku remondi- ja hooldustöö.

Lisateavet vt www.husqvarna.com.

Hooldusgraafik

Hooldus Enne ka-	sutamist	Pärast kasuta-mist	Enne hoiusta-mist
Tehke üldkontroll. Vt jaotisest Üldülevaatuse läbiviimine Ik 181.	X
Puhastage toode. Vt jaotisestSeadme puhastamine Ik 181.		X
Puhastage pihustusvars ja otsikud. Vt jaotisestSeadme puhastamine Ik 181.		X
Puhastage veefilter. Vahetage välja kahjustatud veefilter. Vt jaotisestVeefiltri puhastamine Ik 182.		X
Määrige liitmike rõngastihendeid. Vt jaotisestRõngastihendite liitmike määrimine Ik 182.		X
Puhastage vahupritsi filter. X

Üldülevaatuse läbiviimine

HOIATUS: Enne seadme hooldustööde tegemist seadke toitelüliti väljalülitatud asendisse (0) ja eemaldage toitepistik toiteallikast.

ETTEVAATUST: Ühendage seade enne seadme hooldust lahti veeallikast ja veenduge, et köik osad on kuivad.

• Veenduge, et seadme mutrid ja kruvid oleksid pingutatud.
• Veendu, et toote juhtmed ei oleks sellises asendis, kus need võiksid kahjustada saada.
• Kontrollige körgsurvevoolikut kulumise ja kahjustuste suhtes.

HOIATUS: Ärge kasutage seadet, kui körgsurvevoolik on kulunud või kahjustatud.

Seadme puhastamine

HOIATUS: Enne seadme hooldustööde tegemist seadke toitelüliti väljalülitatud asendisse (0) ja eemaldage toitepistik toiteallikast.

ETTEVAATUST: Ühendage seade enne seadme hooldust lahti veeallikast ja veenduge, et köik osad on kuivad.

• Puhastage köik välised osad kuiva lapiga.
• Ärge kasutage seadme puhastamiseks survepesurit.
• Hoidke õhuvõtuavad puhtad, et vältida seadme ülekuumenemist.

Pihustusvarre ja otsikute puhastamine (PW 350)

HOIATUS: Enne seadme hooldustööde tegemist seadke toitelüliti väljalülitatud asendisse (0) ja eemaldage toitepistik toiteallikast.

ETTEVAATUST: Ühendage toode enne toote hooldamist lahti veeallikast.

1. Kui pihustusvarrele on paigaldatud otsik, eemaldage see pihustusvarre küljest. Vt jaotisest Otsikud (PW 350) Ik 177.
2. Puhastage otsikud, pihustusvarre ühendus ja pihusti käepideme ühendus seebi ja veega. (Joon. 66)
3. Kui otsikutes on ummistus, eemaldage see puhastusvahendiga. (Joon. 67)

Pihustusvarre ja otsikute puhastamine (PW 360, PW 370)

HOIATUS: Enne seadme hooldustööde tegemist seadke toitelüliti väljalülitatud asendisse (0) ja eemaldage toitepistik toiteallikast.

ETTEVAATUST: Ühendage toode enne toote hooldamist lahti veeallikast.

1. Kui pihustusvarrele on paigaldatud otsik, eemaldage see pihustusvarre küljest. Vt jaotisest Otsikud (PW 360, PW 370) Ik 177.
2. Puhastage otsikud, pihustusvarre ühendus ja pihusti käepideme ühendus seebi ja veega. (Joon. 68)
3. Kui otsikutes on ummistus, eemaldage see puhastusvahendiga. (Joon. 69)

Veefiltri puhastamine

HOIATUS: Enne seadme hooldustööde tegemist seadke toitelüliti väljalülitatud asendisse (0) ja eemaldage toitepistik toiteallikast.

ETTEVAATUST: Ühendage toode enne toote hooldamist lahti veeallikast.

1. Kui aiavooliku adapter on paigaldatud, eemaldage see seadme vee sisselaskeavast. (Joon. 49)
2. Tõmmake veefilter välja. Kasutage näpitsaid. (Joon. 70)
3. Veenduge, et veefilter ei oleks kahjustatud. Vahetage välja kahjustatud veefilter. (Joon. 71)
4. Loputage veefiltrit puhta veega. (Joon. 72)
5. Paigaldage veefilter vastupidises järjestuses.

1. Lükake tihvt väikese kuuskantvõtme või samaväärsé tööriistaga ettevaatlikult veidi välja. (Joon. 73)
2. Tõmmake tihvt tangidega välja. (Joon. 74)
3. Pöörake otsiku katet vastupäeva ja eemaldage see vahupritsi küljest. (Joon. 75)
4. Eemaldage röngas. (Joon. 76)
5. Eemaldage kruvi ja kate paremal küljel. (Joon. 77)
6. Eemaldage kruvi ja kate vasakul küljel. (Joon. 78)
7. Eemaldage klamber ja otsiku komplekt. (Joon. 79)
8. Tõmmake filtrihoidik (A) tangidega välja. (Joon. 80)
9. Lükake filter (B) väikese kuuskantvõtme või samaväärsse tööriistaga ettevaatlikult välja.
10. Loputage filtrit puhta veega. Kui filter on kahjustatud või seda pole võimalik täielikult puhastada, vahetage see välja. (Joon. 81)
11. Vahupritsi kokkupanemisel tehke toimingud vastupidises järjekorras.

Rõngastihendite liitmike määrimine

HOIATUS: Enne seadme hooldustööde tegemist seadke toitelüliti väljalülitatud asendisse (0) ja eemaldage toitepistik toiteallikast.

ETTEVAATUST: Ühendage seade enne seadme hooldust lahti veeallikast ja veenduge, et köik osad on kuivad.

1. Eemaldage pihustusvars pihusti käepidemest ja pihusti käepide kõrgsurvevoolikust. Vt jaotist Pihustusvarre eemaldamine Ik 177ja Pihusti käepideme eemaldamine Ik 177.
2. Määrige aiavooliku adapteri, pihustusvarre ja körgsurvevooliku röngastihendeid määrdega. Vt teavet öiget tüüpi määrde kohta jaotisest Tehnilised andmed Ik 185.
   (Joon. 82)

Voolikurulli katte eemaldamine ja paigaldamine

HOIATUS: Enne seadme hooldustööde tegemist seadke toitelüliti väljalülitatud asendisse (0) ja eemaldage toitepistik toiteallikast.

ETTEVAATUST: Ühendage seade enne seadme hooldust lahti veeallikast ja veenduge, et köik osad on kuivad.

Voolikurulli kate kinnitatakse kolme kiirlukustiga.

1. Lükake kolm kiirlukustit sisse ja eemaldage ettevaatlikult voolikurulli kate. (Joon. 83)
2. Voolikurulli katte paigaldamiseks lükake seda ettevaatlikult, kuni kiirlukustid lukustavad selle oma kohale.

Veaotsing

Probleem Võimalik põhjus Lahendus
Toode ei käivitu. Toitepistik ei ole toiteallikaga ühen-datud.		Ühendage toitepistik toiteallikaga.
		Toitelülii on väljalülitatud (0) asendis. Keerake toitelülii sisselülitatud (l) asendisse.
		Toiteallikas pole elektrit. Võtke ühendust volitatud elektrikuga.
		Toitejuhe on kahjustatud. Pöörduge volitatud hooldustöökoja poole.
		Termokaitse on voolu katkestanud. Erne seadme käivitamist oodake, ku-ni seade on jahtunud.
		Kasutatakse vale tüüpi pikendusju-het. Veenduge, et pikendusjuhe on täielikult lahti keritud ja toitepinge ühtiks seadme pingega.
Ekraan ei käivitu, kui toitelülii on asendis ON (l) (SEES).	Toitepistik ei ole toiteallikaga ühen-datud.	Ühendage toitepistik toiteallikaga.
Kaitse põleb käivitamise või töötami-se ajal.	Kasutatakse vale tüüpi kaitset. Veenduge, et kasutate aeglaselt läbi-põlevat sulavkaitset, mis kuulub klas-si „C“ või „K“.
Seade ei seisku. Toode on kahjustatud.	Lahutage toitepistik ja pöörduge voli-tatud hooldustöökoja poole.
Seade muutub liiga kuumaks. Öhuvool	pole piisav. Puhastage õhuvõtuavad.
Seade ei tööta sujuvalt. Süsteemis on öhk. Öhutage süsteemi.
Veesurve ei ole korrektne. Voolik on paindus. Veenduge, et voolikul ei oleks pain-dekohti.

Törkeotsingu ajakava, ekraan (PW 370)

Probleem Võimalik põhjus Lahendus
Punane temperatuurisümbol. Lisa-teabe saamiseks vaadake ekraanil kuvatavat tõrketeadet.	Ümbritseva õhu temperatuur tööalas on liiga madal.	Kasutage toodet ainult siis, kui üm-britseva õhu temperatuur on 4 °C või rohkem.
	Ümbritseva õhu temperatuur hoiuruu-mis on liiga madal.	Hoidke seadet kuivas keskkonnas, mis ei külmu. Veenduge, et hoiuruu-mis oleks ümbritseva õhu tempera-tuur üle 0 °C.
	Vee sisselaske temperatuur on liiga kõrge.	Veenduge, et vee sisselaske tempe-ratuur ei oleks kõrgem kui 40 °C.
Punane tööriistasümbol. Lisateabe saamiseks vaadake ekraanil kuvata-vat tõrketeadet	Veeandur ei suuda veetaset regis-treerida.	Peatage toode ja oodake viis minu-tit, enne kui toote uuesti käivitate.Probleemi püsimisel pöördu volitatud hooldustöökoja poole.
	Temperatuuriandur ei suuda veetem- peratuuri registreerida.
Kollane tööriistasümbol. Lisateabe saamiseks vaadake ekraanil kuvata-vat tõrketeadet	Soovitatav on rõngastihendid välja vahetada.	Vahetage rõngastihendid välja.
	Soovitatav on puhastada toote vee sisselaskeavas olevat veefiltrit.	Puhastage toote vee sisselaskeavas olevat veefiltrit.

Transportimine, hoiulepanek ja utiliseerimine

Transportimine

• Enne seadme transportimist lahutage toitepistik toiteallikast.
• Enne seadme transportimist lahutage seade veeallikast.
• Kinnitage seade turvaliselt, et vältida selle liikumist transportimise ajal.

Hoiustamine

• Enne seadme hoiustamist tühjendage seade, kõrgsurve veevoolik ja tarvikud veest täielikult. Vt jaotisest Seadme lahutamine veeallikast lk 179.
• Valmistage seade hoiustamiseks ette. Vt jaotisest Seadme ettevalmistamine hoiustamiseks Ik 184.
• Hoidke seadet kuivas keskkonnas, mis ei külmu.

Seadme ettevalmistamine hoiustamiseks

1. Lülitage seade välja ja eemaldage toitepistik toiteallikast.

2. Lahutage seade veeallikast. Vt jaotisest Seadme lahutamine veeallikast Ik 179.

3. Veenduge, et köik tarvikud oleksid kuivad.
4. Asetage pihusti käepide, pihustusvars, vahuprits ja otsikud vastavatesse hoidikutesse.
5. Lahutage kõrgsurve veevoolik pihusti käepidemest ja kerige kõrgsurve veevoolik voolikurullile. (Joon. 26)
6. Pange toitekaabel hoidikusse ja kinnitage rihm. (Joon. 84)
7. Klappige transpordikäepide kokku. Vt jaotisest Transpordikäepideme lahti- ja kokkuklappimiseks lk 177.

Utiliseerimine

See sümbol tähendab, et seade ei kuulu olmejäätmete hulka. Taaskäidelge see elektri- ja elektroonikaseadmete kogumissüsteemi kaudu. See aitab tagada kasutusea löppu jöudnud seadmete nõuetekohase jäätmekäitluse. Lisateabe saamiseks võtke ühendust kohalike ametiasutuste,

(Joon. 13)

Tehnilised andmed

	PW 350 PW 360 P	W 370
Mootor ja pump
Tüüp Jadaergutusega	vahelduvvoolu-mootor	Jadaergutusega vahelduvvoolu-mootor	Jadaergutusega vahelduvvoolu-mootor
Võimsus, W 2100 2100 2300
Pingevahemik, V 230–240 230–240 230–240
Sagedus, Hz 50 50 50
Voolutugevus, A 10 10 10
Max vee vooluhulk, l/min 7,5 7,5 8,3
Vee väljundrõhk töö ajal, bar 125 125 135
Max. vee väljundsurve, bar 150 160 170
Max. vee sisselaskesurve, bar 10 10 10
Max. vee sisselasketemperatuur, °C 40 40 40
Max. vee sisselasketemperatuur (imemisrežiimis), °C	20 20 20
IP reiting	IPX5	IPX5	IPX5
Ohutusklass	Klass I	Klass 1	Klass 1
Määrimine
Määrde tüüp rõngastihendite määrimiseks	Universaalne val-ge silikoonmääre	Universaalne val-ge silikoonmääre	Universaalne val-ge silikoonmääre
Kaal
Kaal, kg	21,7	22,1	22,7
Müratasemed38
Helivõimsuse tase, mõõdetud dB(A)	86,3	86,3	86
Helivõimsuse tase, garanteeritud LWA dB(A)	85±3 85±3	86±3
Helitasemed39
Helirõhutase LpA, dB(A)	71,1±2	71,1±2	70,8±2
Vibratsioonitase40

	PW 350 PW 360 PW 370
Käelaba/käsivars (standardse otsikuga) m/s ^2	<2,5 <2,5 <2,5

Lisatarvikud

Heakskiidetud tarvikud

Heakskiidetud tarvikud Art. nr
Pinnapuhasti SC 400 590 65 78-01
Pinnapuhasti SC 300 590 65 79-01
Veefilter 590 65 93-01
Tagasivoolutõkesti 590 65 95-01
Imivoolik 590 65 97-01
Vahuprits FS 400 546 87 18-01
Vahuprits FS 300 590 66 04-01
Vee imiotsik 590 66 05-01
Pöördharjade komplekt 590 66 06-01
Sõidukikomplekt 590 66 07-01
Pikendusvoolik, tekstiiltugevdusega, 8 m 590 66 08-01
Pikendusvoolik, terastugevdusega, 10 m 590 66 09-01
Torupuhastusvoolik, 15 m 590 66 10-01
Nurga all pihustusvars 590 66 11-01
Kivi ja puidu puhastusvahend 590 66 12-01
Sõidukite puhastusvahend ja vaha 590 66 13-01
Rõngastihendi komplekt	591 10 64-01

Vastavusdeklaratsioon

EÜ vastavusdeklaratsioon

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab ainuvastutusel, et toode:

Kirjeldus Survepesur
Kaubamärk Husqvarna
Tüüp/mudel PW 350, PW 360
Identifitseerimine Seerianumbrid alates 2023. aastast

vastab täielikult järgmistele EÜ direktiividele ja määrustele:

Määrus Kirjeldus
2006/42/EÜ „masinadirektiiv*
2014/30/EL „elektromagnetilse ühilduvuse direktiiv”
2000/14/EÜ lisa V „välistingimustes kasutatavate seadmete müra kohta käiv direktiiv“
2011/65/EL	„elektri- ja elektroonikaseadmetes teatavate ohtlike ainete kasutamise piiramise direktiiv“

ja et kohalduvad järgmised standardid ja/või tehnilised spetsifikatsioonid: EN 60335-1:2012/A11:2014/A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 62233:2008, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN 61000-3-3:2013/A2:2021, EN IEC 63000:2018.

Lisateavet mürataseme kohta vt jaotisest Tehnilised andmed Ik 185.

Huskvarna, 2023-11-20

$$ \Delta \operatorname {J u u} $$

Claes Losdal, aiandusseadete arendusdirektor, Husqvarna AB

Tehnilise dokumentatsiooni eest vastutaja

EÜ vastavusdeklaratsioon

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab ainuvastutusel, et toode:

Kirjeldus Survepesur
Kaubamärk Husqvarna
Tüüp/mudel PW 370
Identifitseerimine Seerianum	brid alates 2023. aastast

vastab täielikult järgmistele EÜ direktiividele ja määrustele:

Määrus Kirjeldus
2006/42/EÜ „masinadirektiiv“
2014/30/EL „elektromagnetil se ühilduvuse direktiiv“
2000/14/EÜ lisa V „välistingimustes kasutatavate seadmete müra kohta käiv direktiiv“
2011/65/EL	„elektri- ja elektroonikaseadmetes teatavate ohtlike ainete kasutamise piiramise direktiiv“

ja et kohalduvad järgmised standardid ja/või tehnilised spetsifikatsioonid: EN 60335-1:2012/A11:2014/A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 62233:2008, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN 61000-3-11:2019, EN IEC 63000:2018.

Lisateavet mürataseme kohta vt jaotisest Tehnilised andmed Ik 185.

Huskvarna, 2023-11-20

$$ \Delta \cdot 2 m $$

Claes Losdal, aiandusseadete arendusdirektor, Husqvarna AB

Tehnilise dokumentatsiooni eest vastutaja

Sisällys

Johdanto.... 189

Turvallisuus....191

Asentaminen....196

Käyttö....197

Huolto....201
