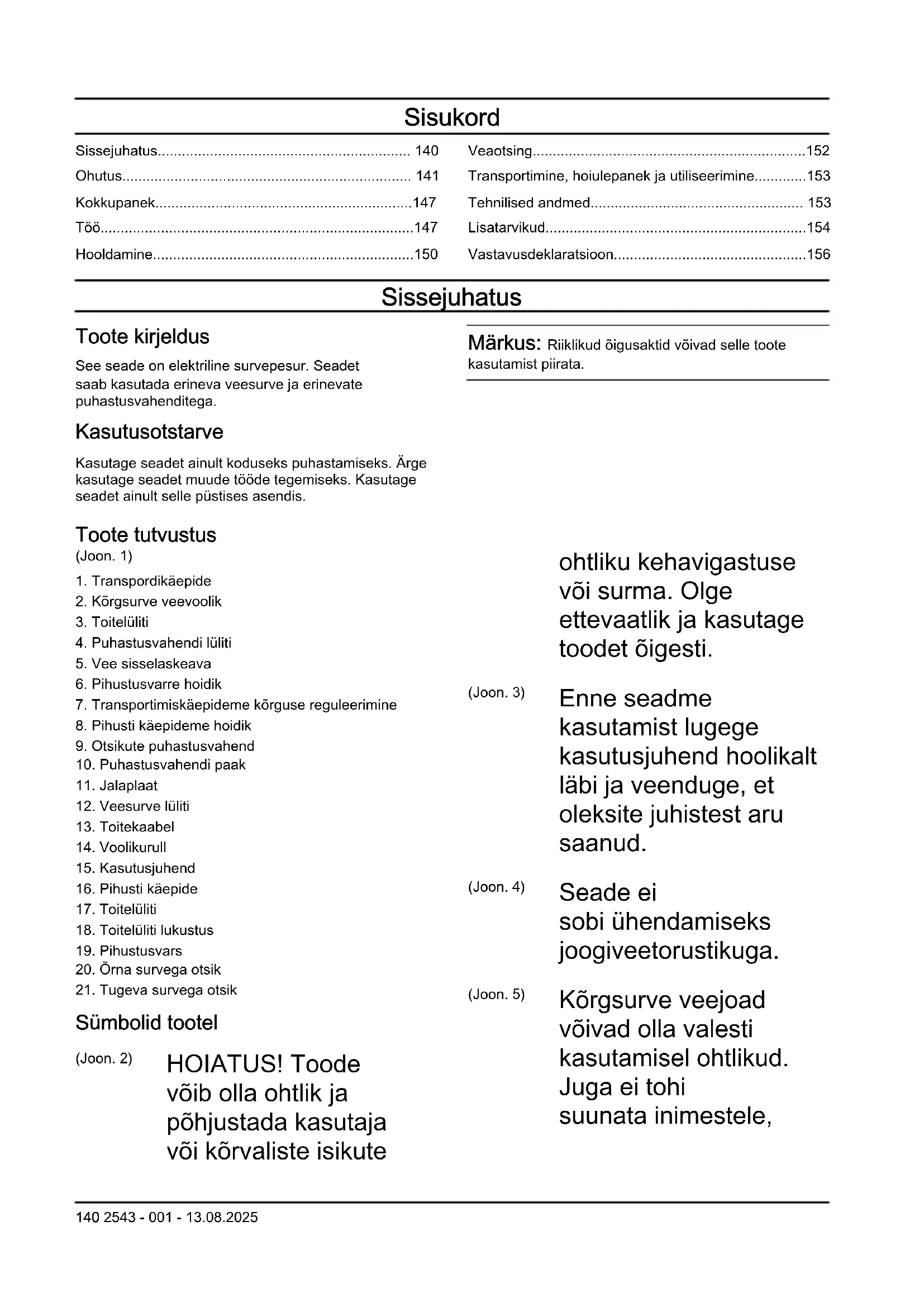

Vastavusdeklaratsioon....156

Sissejuhatus

Toote kirjeldus

See seade on elektriline survepesur. Seadet saab kasutada erineva veesurve ja erinevate puhastusvahenditega.

Kasutusotstarve

Kasutage seadet ainult koduseks puhastamiseks. Ärge kasutage seadet muude tööde tegemiseks. Kasutage seadet ainult selle püstises asendis.

Märkus: Riiklikud öigusaktid vöivad selle toote kasutamist piirata.

Toote tutvustus

(Joon. 1)

1. Transpordikäepide

2. Körgsurve veevoolik

3. Toitelüliti

4. Puhastusvahendi lüliti

5. Vee sisselaskeava

6. Pihustusvarre hoidik

7. Transportimiskäepideme körguse reguleerimine

8. Pihusti käepideme hoidik

9. Otsikute puhastusvahend

10. Puhastusvahendi paak

11. Jalaplaat

12. Veesurve lüliti

13. Toitekaabel

14. Voolikurull

15. Kasutusjuhend

16. Pihusti käepide

17. Toitelüliti

18. Toitelüliti lukustus

19. Pihustusvars

20. Örna survega otsik

21. Tugeva survega otsik

Sümbolid tootel

(Joon. 2)

HOIATUS! Toode võib olla ohtlik ja põhjustada kasutaja või kõrvaliste isikute

(Joon. 3)

ohtliku kehavigastuse või surma. Olge ettevaatlik ja kasutage toodet õigesti.

Enne seadme kasutamist lugege kasutusjuhend hoolikalt läbi ja veenduge, et oleksite juhistest aru saanud.

(Joon. 4)

Seade ei sobi ühendamiseks joogiveetorustikuga.

(Joon. 5)

Kõrgsurve veejoad võivad olla valesti kasutamisel ohtlikud. Juga ei tohi suunata inimestele,

elektriseadmetele ega seadmele.

(Joon. 6) Keskkonnamärgis. Toode või toote pakend ei kuulu olmejäätmete hulka. Toimetage see elektri- ja elektroonikajäätmete heakskiidetud vastuvõtupunkti.

(Joon. 7) Il klassi tööriist.

(Joon. 8) Müraemissioonile viitav keskkonnasilt vastavalt ELi ja UK direktiividele ja määrustele ja Uus Lõuna-Walesi õigusaktile „Protection of the Environment Operations (Noise Control) Regulations 2017“. Toote garanteeritud helivõimsuse taseme andmed leiate jaotisest

Tehnilised andmed Ik 153 ja sildilt.

(Joon. 9)

Kaitstud madala surve all oleva veevoolu eest mis tahes nurga alt.

(Joon. 10)

Hoida eemal külmast.

(Joon. 11)

See seade vastab kehtivatele EÜ direktiividele.

Märkus: Ülejäänud seadmel toodud sümbolid/tähised vastavad teatud riikides kehtivatele sertifitseerimisnõuetele.

Toote kahjustused

Me ei vastuta meie tootele tekitatud kahjude eest, kui:

• toodet on valesti parandatud;
- toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt.

Tugi

Toote kohta toe saamiseks avage veebisaidi www.husqvarna.com toejaotis, et saada juurdepääs juhistele, tõrkeotsingu juhenditele või kasutada Husqvarna iseteenindust ja tooteassistenti (kui see on teie turul saadaval). Toote täiendava klienditoe küsimustes võtke ühendust Husqvarna edasimüüjaga.

Ohutus

Ohutuse määratlused

Mõistetega „hoiatus“, „ettevaatust“ ja „märkus“ juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu.

ETTEVAATUST:

Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Ohutusjuhised kasutamisel

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

• Ärge kasutage seadet, kui toitekaabel, körgsurvevoolik, toitelüliti lukusti või pihusti käepide on kahjustatud.
• Enne seadme kasutamist kontrollige selle kahjustusi. Ärge kasutage seadet, kui selle osad on kahjustatud või puuduvad.
• Hoidke pihusti käepidemest mölema käega tugevalt kinni. Toitelüliti vajutamisel tekib tagasilöök.

• Olge seadme kasutamisel ettevaatlik. Seadme kõrge rõhk on ohtlik ja võib põhjustada vigastusi.

• Ärge suunake juga enda, teiste inimeste või loomade suunas.

• Jalatsite puhastamisel ärge suunake juga enda ega teiste suunas.
• Ärge suunake juga elektriseadmete ega seadme enda suunas.
• Seadmega töötamisel tuleb kasutada isikukaitsevahendeid. Vt jaotist Isikukaitsevahendid Ik
• Ärge kasutage seadet inimeste läheduses, välja arvatud juhul, kui nad kannavad kaitsevahendeid.
• Kui kasutate puhastusvahendit, järgige puhastusvahendi ohutusjuhiseid.
• Kasutage ainult Husqvarna puhastusvahendeid.
• Kasutage õiget veesurvet ja õigeid puhastusvahendeid ning kasutage seadet ainult selles juhendis kirjeldatud puhastustööde tegemiseks. Kui kasutate valet veesurvet, puhastusvahendit või kasutate seadet muudeks kui selles juhendis toodud puhastustöödeks, võib see kahjustada seadet, pindu, materjale või teisi seadmeid. Husqvarna ei vastuta

ebaõigest kasutamisest tulenevate kahjude eest.

- Seadet ei soovitata ühendada joogiveetorustikuga. Kui seadme ühendamine joogiveetorustikuga on siiski vajalik, järgige kohalikke ja riiklikke eeskirju. Vajadusel kasutage tagasivoolutõkestit (ei kuulu komplekti). Joogikõlbmatuks loetakse vett, mis on voolanud läbi tagasivoolutõkesti.

- Ärge pihustage kergsüttivaid vedelikke. Plahvatusoht!

- Ärge lubage lastel seadet käsitseda.

- Ärge lubage lastel seadmega mängida.

- Ärge laske inimestel seadet ilma väljaõppeta kasutada.

- Kasutage ainult selliseid tarvikuid ja varuosi, mille Husqvarna on heaks kiitnud.

- Veenduge, et elektriühenduse loob volitatud elektrik ja see vastab standardile IEC 60364-1.

- Kasutage rikkevoolukaitset, mis peatab elektrivoolu, kui lekkevool on 30 ms jooksul üle 30 mA. Kui teil pole rikkevoolukaitset, kasutage seadet, mis tõestab maandusahela olemasolu.

- Kasutage mootori käivitamise/viivitusega kaitsmeid, mille

karakteristikud on C või D vastavalt standardile IEC 898-1 või IEC947-2 või vastavatele standarditele väljaspool IEC-d.

- PW 480, PW 490 näivtakistuse teave: Survepesurite PW 480, PW 490 ühendamisel toiteallikaga on maksimaalne lubatud näivtakistus 0,40234 Ω (Zmax). Konsulteerige toiteallika tootjaga, veendumaks, et seade on ühendatud ainult toiteallikaga, millel on maksimaalne lubatud takistus või väiksem.

- Kahe pinge ja sagedusega märgistatud seadmete reguleerimiseks pole vaja mingeid toiminguid teha.

- Kui on vaja kasutada pikendusjuhet, veenduge, et see sobib kasutamiseks välitingimustes. Veenduge, et pistikupesa oleks maapinnast vähemalt 60 mm kaugusel. Ühendus tuleb alati kuivana hoida.

- Enne toote juurest lahkumist seadke toitelüliti väljalülitatud asendisse (0), lahutage toitepistik ja lülitage toitelüliti lukustus sisse.

- Enne tarviku vahetamist seadke toitelüliti väljalülitatud

(0) asendisse ja lahutage toitepistik.

• Enne seadme puhastamist või hooldust seadke toitelüliti väljalülitatud (0) asendisse ja lahutage toitepistik.
• Ärge kasutage seadet keskkonnas, kus öhutemperatuur on alla 0°C.
• Ärge käivitage külmunud seadet.
• Ärge kasutage seadet siseruumides.
• Ärge asetage esemeid töötavale seadmele.
• Ärge jooge seadmes kasutatud vett.
• Ärge kasutage seadet avatud akende läheduses.
• Hoiduge eemalepaiskuvate esemete eest. Kivid ja lahtised esemed võivad õhku paiskudes sattuda silma ja põhjustada pimedaks jäämist või ohtlikke kehavigastusi.
• Kui toode ei tööta korralikult, vt jaotist Isikukaitsevahendid Ik 144.

Isikukaitsevahendid

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

- Isikukaitsevarustus ei välista täielikult kehavigastuste

ohtu, kuid vähendab önnetusjuhtumi korral kehavigastuse raskusastet. Õige varustuse valimiseks pöörduge edasimüüja poole.

• Kandke vastupidavaid saapaid või jalatseid, mis on libisemiskindlad. Ärge kandke avatud jalatseid ega olge paljajalu.
  • Kandke kaitseriietust.
• Kandke heakskiidetud kõrvaklappe.
• Kasutage kaitseprille.
• Kui kasutate seadet keskkonnas, kus võivad tekkida ohtlikud aerosoolid, kasutage hingamiskaitset klassiga FFP2 või samaväärsega.

Toote ohutusseadised

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

• Ärge kasutage toodet, mille ohutusseadmed on kahjustatud või ei tööta korralikult.
• Ärge eemaldage ohutusseadmeid ega tehke neis muudatusi.
• Kontrollige ohutusseadiseid regulaarselt. Kui ohutusseadmed on

kahjustatud või ei tööta korralikult, pöörduge Husqvarnahooldustöökoja poole.

Toitelüliti lukustus (A) takistab toitelüliti (B) juhuslikku kasutamist. Kui toitelüliti lukustus on lukustatud asendis, ei saa toitelülitit sisse vajutada.

(Joon. 13)

Toitelüliti

Seade käivitub toitelüliti vajutamisel. Seade seiskub toitelüliti vabastamisel.

Termokaitse

Seadmel on automaatne termokaitse. Kui seade muutub liiga kuumaks, katkestab termokaitse seadme toiteallika. Kui termokaitse on voolu katkestanud, oodake, kuni seade on jahtunud. Termokaitse lähtestatakse automaatselt, kui seade on piisavalt jahtunud.

Hüdrauliline kaitseklapp

Seadmel on integreeritud hüdrauliline kaitseklapp, mis hoiab süsteemis ära liiga kõrge rõhu tekkimise.

Ohutusjuhised hooldamisel

HOIATUS: Enne seadme hooldustööde tegemist lugege läbi järgmised hoiatused.

ETTEVAATUST: Enne seadme käivitamist pärast pikka hoiustamisperiood tehke seadmele alati hooldus.

• Enne seadme hooldustööde tegemist seadke toitelüliti väljalülitatud asendisse (0) ja eemaldage toitepistik toiteallikast.
• Ühendage seade enne seadme hooldust lahti veeallikast ja veenduge, et köik osad on kuivad.
• Hooldage seadet ainult selle kasutusjuhendi järgi.
• Kasutage ainult Husqvarna soovitatud varuosi. Körgsurveeveevoolikud, liitmikud ja ühendused on toote kasutamise ajal ohutuse tagamiseks olulised. Kasutage ainult tootja soovitatud voolikuid, liitmikke ja ühendusi.
• Ärge püüdke seadet parandada. Pöörduge

Husqvarna hooldustöökoja poole.

• Kui toitepistik või toitekaabel on kahjustatud, pöörduge Husqvarna hooldustöökoja poole.
• Ärge lubage lastel seadet puhastada ega hooldada.

Üldised ohutusjuhised

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

• Seade on ohtlik, kui seda kasutada valesti või ettevaatamatult. Ohutuseeskirjade eiramine võib põhjustada kehavigastuse või surma.
• Olge alati ettevaatlik ja toimige arukalt. Kui te pole kindel, kuidas seadet eriolukorras kasutada, lõpetage töö ja pidage enne jätkamist nõu Husqvarna hooldustöökojaga.
• Arvestage, et teiste isikute ja nende varaga seotud önnetuste korral kannab vastutust seadme kasutaja.
• Hoidke seade puhas. Veenduge, et märgid ja tähised oleksid selgelt loetavad.
• Ärge kunagi lubage lastel või nende juhistega mittetutvunud

inimestel seadet kasutada. Kohalikud kehtivad eeskirjad võivad piirata kasutaja lubatud vanust.

- Seda toodet võivad kasutada nõrgemate füüsiliste, sensoorsete või vaimsete võimetega inimesed, kui neid jälgib või juhendab vastutav isik, kes tagab, et nad kasutavad seadet ohutult ning mõistavad seotud ohtusid.

- Seda toodet võivad kasutada isikud, kellel ei ole vajalikke kogemusi või teadmisi, kui neid jälgib või juhendab vastutav isik, kes tagab, et nad kasutavad seadet ohutult ning mõistavad seotud ohtusid.

- Ärge kasutage toodet, kui olete väsinud, haige või tarvitanud alkoholi, narkootikume või ravimeid. Sellel on negatiivne mõju teie nägemisele, tähelepanuvõimele, liikumisele ja otsustusvõimele.

- Ärge kasutage kahjustatud seadet.

- Ärge muutke seadet, nii et see ei vasta enam tehase originaalmudelile; ärge kasutage seadet, kui arvate, et seda on muutnud keegi teine.

Kokkupanek

Sissejuhatus

HOIATUS: Enne toote kokkupanekut lugege ohutuspeatükki ja tehke selles olev teave endale arusaadavaks.

Pihusti käepideme ja pihustusvarre alumise hoidiku paigaldamine

- Lükake pihustusvarre alumine hoidik käepidemesse, kuni see lukustub oma kohale. (Joon. 14)

Pihusti käepideme ja pihustusvarre ülemise hoidiku paigaldamine

• Paigaldage ülemine hoidik kruviga. (Joon. 15)

Voolikurulli käepideme paigaldamine

- Lükake voolikurulli käepide hoidikusse, kuni see lukustub oma kohale. (Joon. 16)

Aiavooliku adapteri paigaldamine

1. Eemaldage vee sisselaskeavalt transpordikate ja visake see ära. (Joon. 17)
2. Paigaldage veefilter ja aiavooliku adapter vee sisselaskeavale.

ETTEVAATUST: Veenduge, et paigaldate aiavooliku adapteri otse vee sisselaskeavale. Kui aiavooliku adapterit ei paigaldata otse, võib see keermeid kahjustada ja lekkima hakata.

1. Pingutage aiavooliku adapter täielikult kinni.
2. Aiavooliku adapteri eemaldamiseks toimige vastupidises järjekorras.

Töö

Sissejuhatus

HOIATUS: Enne toote kasutamist lugege läbi ohutuspeatükk ja veenduge, et oleksite köigest aru saanud.

Husqvarna Connect

Husqvarna Connect on mobiilsideseadmetele möeldud tasuta rakendus. Rakendus Husqvarna Connect annab teie Husqvarna tootele lisafunktsonaalsuse:

• Täiendav tooteteave.
• Toote osade ja hoolduse alane teave ja abi.

Toote Husqvarna Connect kasutamise alustamine

1. Laadi rakendusHusqvarna Connect oma mobiilsideseadmesse.
2. Registreeruge Husqvarna Connect rakenduses.
3. Toote ühendamiseks ja registreerimiseks järgige Husqvarna Connect rakenduse juhiseid.

Märkus: Köigis riikides ei saa rakendust Husqvarna Connect alla laadida. Lisateabe saamiseks võta ühendust hooldusesindajaga.

Pihusti käepideme paigaldamine

- Hoidke pihusti käepidemest ühe käega tihedalt kinni ja suruge körgsurve veevoolik pihusti käepideme kiirühendusse. (Joon. 18)

Pihusti käepideme eemaldamine

- Vajutage pihusti käepideme allosas olevat nuppu ja tömmake kõrgsurve veevoolik välja. (Joon. 19)

Pihustusvarre paigaldamine

1. Hoidke pihusti käepidemest ühe käega ja suruge pihustusvarre ühendus pihusti käepidemesse. (Joon. 20)
2. Pöörake pihustusvart päripäeva ja vabastage pihustusvars. Pihustusvars lukustub oma kohale.

Pihustusvarre eemaldamine

1. Lükake pihustusvars sisse ja keerake seda vastupäeva. (Joon. 21)
2. Tõmmake pihustusvars pihusti käepidemest välja.

Otsikute paigaldamine ja eemaldamine

Toode on varustatud kahe järgmise otsikuga:

• õrna survega otsik sirge veejoaga;
• tugeva survega otsik pöörleva veejoaga.

Örna survega otsikut saab kasutada tundlike pindade, näiteks söidukite puhastamiseks. Tugeva survega

otsikut saab kasutada mittetundlike pindade, näiteks söiduteede puhastamiseks.

(Joon. 22)

ETTEVAATUST: Ärge kasutage tugeva survega otsikut tundlikel pindadel, näiteks söiduki värvitud pindadel. Pöörlev veejuga vöib pinda kahjustada.

• Otsiku paigaldamiseks hoidke ühe käega pihustusvarrest ja suruge otsiku ühendus varre käepidemesse. (Joon. 23)
• Pöörake otsikut päripäeva ja vabastage otsik. Otsik lukustub oma kohale.
• Otsiku eemaldamiseks suruge otsik sisse ja keerake seda vastupäeva. (Joon. 24)
• Tõmmake otsik pihustusvarrest välja.

Pihusti käepideme ja pihustusvarre asendi reguleerimine

- Keerake pihusti käepide ja pihustusvars soovitud asendisse. (Joon. 25)

Käepideme körguse reguleerimine

1. Vajutage ja hoidke all käepideme körguse reguleerimise nuppu. (Joon. 26)
2. Tömmake käepide sobivasse asendisse.
3. Vabastage käepideme körguse reguleerimise nupp.

Veejoa surve reguleerimine

Sirge veejoaga otsik on reguleeritava survega.

ETTEVAATUST: Ärge kasutage kõrgsurvet tundlikel pindadel. Veejuga võib pinda kahjustada.

• Veejoa surve suurendamiseks keerake otsikut päripäeva. (Joon. 27)
• Veejoa surve vähendamiseks keerake otsikut vastupäeva. (Joon. 28)

Puhastusvahendi koguse reguleerimine

• Puhastusvahendi koguse suurendamiseks keerake lülitit päripäeva. (Joon. 29)
• Puhastusvahendi koguse vähendamiseks keerake lülitit vastupäeva.

Veesurve ja veevoolu reguleerimine

• Veesurve ja veevoolu suurendamiseks keerake lülitit päripäeva. (Joon. 30)
• Veesurve ja veevoolu vähendamiseks keerake lülitit vastupäeva.

Seadme kasutamine

1. Ühendage seade veeallikaga. Vt jaotist Seadme ühendamine veeallikaga Ik 148.
2. Öhutage süsteemi. Vt jaotist Süsteemi öhutamine Ik 149.
3. Käivitage seade. Vt jaotist Toote käivitamine Ik 149.

Seadme ühendamine veeallikaga

Seadet võib kasutada veetorustiku veega või avatud veeallika veega ühendatult, näiteks järvest või veetünnist.

• Toote ühendamiseks veetorustikuga vt jaotist Seadme ühendamine veetorustikuga Ik 148.
• Toote ühendamiseks avatud veeallikaga vt jaotist Toote ühendamine avatud veeallikaga Ik 149.

Seadme ühendamine veetorustikuga

1. Paigaldage aiavooliku adapter ja veefilter seadme vee sisselaskeavasse, kui see on olemas. Vt jaotist Aiavooliku adapteri paigaldamine lk 147.
2. Ühendage aiavoolik veetorustikuga. Kasutage 12,7 mm aiavoolikut, mis on 10–25 m pikk. (Joon. 31)

ETTEVAATUST: Veesurve veetorustikus ei tohi olla suurem kui 1 MPa (10 baari).

ETTEVAATUST: Vee temperatuur veetorustikus ei tohi olla üle 60°C.

ETTEVAATUST: Võimalusel ärge ühendage toodet joogiveetorustikuga. Kui seadme ühendamine joogiveetorustikuga on siiski vajalik, järgige kohalikke ja riiklikke eeskirju. Kui see on vajalik, kasutage tagasivoolutõkestit. Vt jaotist Heakskiidetud tarvikud lk 154.

1. Avage veetorustiku klapp ja veenduge, et vesi saaks aiavoolikust vabalt voolata. (Joon. 32)
2. Sulgege veetorustiku klapp.
3. Ühendage aiavoolik seadme vee sisselaskeavaga. (Joon. 33)
4. Ühendage toitepistik toiteallikaga.
5. Hoidke pihusti käepidemest ühe käega tihedalt kinni ja suruge körgsurvevoolik pihusti käepideme kiirühendusse. (Joon. 34)
6. Avage veetorustiku klapp.
7. Öhutage süsteem enne seadme kasutamist. Vt jaotist Süsteemi öhutamine Ik 149.

Toote ühendamine avatud veeallikaga

Seadet võib kasutada avatud veeallikaga ühendatult, näiteks järvest või veetünnist pärit veega. Kasutage 12,7 mm imivoolikut, mis on maksimaalselt 3 m pikk. Vt jaotist Heakskiidetud tarvikud Ik 154.

(Joon. 35)

ETTEVAATUST: Vee temperatuur veeallikas ei tohi olla üle 20°C.

ETTEVAATUST: Seade ei tohi olla veeallikast kõrgemal kui 1 m.

1. Kui aiavooliku adapter on paigaldatud, eemaldage see seadme vee sisselaskeavast. (Joon. 36)

ETTEVAATUST: Ärge eemaldage vee sisselaskeavast veefiltrit.

1. Paigaldage imivoolik seadme vee sisselaskeavasse. (Joon. 37)

2. Paigaldage imivoolik veeallikasse täielikult ja veenduge, et filter oleks täielikult vee all.

ETTEVAATUST: Ärge kasutage ilma filtrita imivoolikut.

1. Vajutage pihusti käepidemel olevat nuppu ja tömmake kõrgsurvevoolik pihusti käepidemest välja. (Joon. 38)
2. Ühendage toitepistik toiteallikaga.
3. Keerake toitelüliti sisselülitatud (I) asendisse ja laske seadmel kaks minutit töötada.
4. Keerake toitelüliti väljalülitatud (0) asendisse.
5. Hoidke pihusti käepidemest ühe käega tihedalt kinni ja suruge körgsurvevoolik pihusti käepideme kiirühendusse. (Joon. 34)
6. Öhutage süsteem enne seadme kasutamist. Vt jaotist Süsteemi öhutamine Ik 149.

Süsteemi öhutamine

ETTEVAATUST: Enne süsteemi öhutamist veenduge, et toitelüliti on väljalülitatud (0) asendis.

1. Ühendage seade veeallikaga. Vt jaotist Seadme ühendamine veeallikaga Ik 148.
2. Paigaldage pihustusvars pihustuspüstolile. Vt jaotist Pihustusvarre paigaldamine Ik 147.

3. Vabastage toitelüliti lukustus. Vt jaotist Toitelüliti lukustuse sisse- ja väljalülitamine Ik 149

4. Vajutage ja hoidke päästikut all, kuni pihustusvarre otsikust ei tule enam vett. (Joon. 39)

Seadme lahutamine veeallikast

1. Keerake toitelüliti väljalülitatud (0) asendisse.
2. Kui seade on ühendatud veetorustikuga, sulgege veetorustiku klapp.
3. Kui toode on ühendatud veevõrguga, ühendage aiavoolik ja tagasivoolutõkesti veetorustiku küljest lahti. (Joon. 40)
4. Kui seade on ühendatud avatud veeallikaga, eemaldage imivoolik veeallikast.

5. Vajutage ja hoidke päästikut all, kuni pihustusvarre otsikust ei tule enam vett.

6. Lahutage aiavoolik seadme sisendvee ühendusest. (Joon. 41)

Märkus: Kui seade on ühendatud avatud veeallikaga, ühendage imivoolik lahti.

1. Vajutage pihusti käepidemel olevat nuppu ja tömmake kõrgsurvevoolik pihusti käepidemest välja. (Joon. 42)
2. Keerake toitelüliti sisselülitatud (I) asendisse. Laske seadmel töötada, kuni körgsurvevoolikust ei välju vett.
3. Keerake toitelüliti väljalülitatud (0) asendisse.
4. Laske pihusti käepidemel, pihustusvarrel ja otsikutel kuivada, enne kui seadme hoiule panete.

Toitelüliti lukustuse sisse- ja väljalülitamine

• Toitelüliiti lukustuse aktiveerimiseks lükake nuppu üles. (Joon. 43)
• Toitelüliti lukustuse vabastamiseks vajutage nuppu alla.

Toote käivitamine

ETTEVAATUST: Kasutage toodet ainult püstises asendis. Toote horisontaalasendis kasutamine võib toodet kahjustada.

1. Ühendage seade veeallikaga. Vt jaotist Seadme ühendamine veeallikaga Ik 148.
2. Ühendage toitepistik toiteallikaga.
3. Keerake toitelüliti sisselülitatud (I) asendisse. (Joon. 44)
4. Vabastage toitelüliti lukustus. Vt jaotist Toitelüliti lukustuse sisse- ja väljalülitamine Ik 149.
5. Vajutage pihusti käepidemel asuvat toitelülitit.

Märkus: Seade seiskub automaatselt toitelülitivabastamisel.

Toote seiskamine

Märkus: Seade seiskub automaatselt toitelülitivabastamisel.

1. Vabastage pihusti käepidemel asuv toitelüliti.
2. Lülitage sisse toitelüliti lukustus. Vt jaotist Toitelüliti lukustuse sisse- ja väljalülitamine Ik 149.
3. Keerake toitelüliiti väljalülitatud (0) asendisse. (Joon. 45)
4. Lahutage toitepistik toiteallikast.
5. Lahutage seade veeallikast. Vt jaotist Seadme lahutamine veeallikast Ik 149.

Märkus: Lahutage seade veeallikast alati, kui lahkute seadme juurest kauemaks kui viieks minutiks.

Puhastusvahendi kasutamine

1. Eemaldage puhastusvahendi paak hoidikust. (Joon. 46)

2. Eemaldage puhastusvahendi paagi kork. (Joon. 47)

3. Täitke paak puhastusvahendiga. (Joon. 48)

ETTEVAATUST: Kasutage ainult Husqvarna soovitatud puhastusvahendeid.

ETTEVAATUST: Veenduge, et voolik ei oleks väändus.

1. Paigaldage puhastusvahendi paagi kork. Paigaldage puhastusvahendi paak oma kohale. (Joon. 49)
2. Paigaldage õrna survega otsik. Vt jaotist Otsikute paigaldamine ja eemaldamine Ik 147.
3. Seadke ōrna survega otsik puhastusvahendi režiimile.
4. Puhastusvahendi koguse reguleerimiseks keerake puhastusvahendi lülitit. Vt jaotist Puhastusvahendi koguse reguleerimine Ik 148.
5. Ühendage seade veeallikaga. Vt jaotist Seadme ühendamine veeallikaga Ik 148.
6. Käivitage seade. Vt jaotist Toote käivitamine Ik 149.

Hooldamine

Sissejuhatus

HOIATUS: Enne seadme hooldamist lugege põhjalikult läbi ohutust puudutav peatükk.

Seadme hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundliku remondi- ja hooldustöö.

Lisateavet vt www.husqvarna.com.

Hooldusgraafik

Hooldus Enne ka-	sutamist	Pärast ka-sutamist
Tehke üldkontroll. Vt jaotist Üldülevaatuse läbiviimine Ik 150.	X
Puhastage toode. Vt jaotist Seadme puhastamine Ik 151.		X
Puhastage pihustusvars ja otsikud. Vt jaotist Pihustusvarre ja otsikute puhastamine Ik 151.		X
Puhastage veefilter. Vahetage välja kahjustatud veefilter. Vt jaotist Veefiltri puhastamine Ik 151.		X
Määrige liitmike rõngastihendeid. Vt jaotist Rõngastihendite liitmike määrimine Ik 151.		X

Üldülevaatuse läbiviimine

HOIATUS: Enne seadme hooldustööde tegemist seadke toitelüliiti väljalülitatud asendisse (0) ja eemaldage toitepistik toiteallikast.

ETTEVAATUST: Ühendage seade enne seadme hooldust lahti veeallikast ja veenduge, et köik osad on kuivad.

- Veenduge, et seadme mutrid ja kruvid oleksid pingutatud.

• Veendu, et toote juhtmed ei oleks sellises asendis, kus need võiksid kahjustada saada.
• Kontrollige körgsurvevoolikut kulumise ja kahjustuste suhtes.

HOIATUS: Ärge kasutage seadet, kui körgsurvevoolik on kulunud või kahjustatud.

Seadme puhastamine

HOIATUS: Enne seadme hooldustööde tegemist seadke toitelüliti väljalülitatud asendisse (0) ja eemaldage toitepistik toiteallikast.

ETTEVAATUST: Ühendage seade enne seadme hooldust lahti veeallikast ja veenduge, et köik osad on kuivad.

• Puhastage köik välised osad kuiva lapiga.
• Ärge kasutage seadme puhastamiseks survepesurit.
• Hoidke öhuvõtuavad puhtad, et vältida seadme ülekuumenemist.

Pihustusvarre ja otsikute puhastamine

HOIATUS: Enne seadme hooldustööde tegemist seadke toitelüliti väljalülitatud asendisse (0) ja eemaldage toitepistik toiteallikast.

ETTEVAATUST: Ühendage seade enne seadme hooldust lahti veeallikast ja veenduge, et köik osad on kuivad.

1. Kui pihustusvarrele on paigaldatud otsik, eemaldage see pihustusvarre küljest. Vt jaotist Otsikute paigaldamine ja eemaldamine Ik 147.

2. Puhastage otsikud, pihustusvarre ühendus ja pihusti käepideme ühendus seebi ja veega. (Joon. 50)

3. Kui otsikutes on ummistus, eemaldage see puhastusvahendiga. (Joon. 51)

Veefiltri puhastamine

HOIATUS: Enne seadme hooldustööde tegemist seadke toitelüliti väljalülitatud asendisse (0) ja eemaldage toitepistik toiteallikast.

ETTEVAATUST: Ühendage seade enne seadme hooldust lahti veeallikast ja veenduge, et köik osad on kuivad.

1. Kui aiavooliku adapter on paigaldatud, eemaldage see seadme vee sisselaskeavast. (Joon. 52)
2. Tömmake veefilter välja. Kasutage näpitsaid. (Joon. 53)
3. Veenduge, et veefilter ei oleks kahjustatud. Vahetage välja kahjustatud veefilter. (Joon. 54)
4. Loputage veefiltrit puhta veega. (Joon. 55)

Rõngastihendite liitmike määrimine

HOIATUS: Enne seadme hooldustööde tegemist seadke toitelüliiti väljalülitatud asendisse (0) ja eemaldage toitepistik toiteallikast.

ETTEVAATUST: Ühendage seade enne seadme hooldust lahti veeallikast ja veenduge, et köik osad on kuivad.

1. Eemaldage pihustusvars pihusti käepidemest ja pihusti käepide körgsurvevoolikust. Vt jaotisest Pihustusvarre paigaldamine Ik 147ja Pihusti käepideme paigaldamine Ik 147.
2. Määrige aiavooliku adapteri, pihustusvarre ja kõrgsurvevooliku rõngastihendeid määrdega. Vt jaotisest Tehnilised andmed Ik 153õiget tüüpi määrde leidmiseks. (Joon. 56)

Veaotsing

Probleem Võimalik põhjus Lahendus
Toode ei käivitu. Toitepistik ei ole toite	allikaga ühen-datud.	Ühendage toitepistik toiteallikaga
	Toitelūliti on väljalūlitatud (0) asendis.	Keerake toitelūliti sisselūlitatud (I) asendisse.
	Toiteallikas pole elektrit. Võtke ühendust volitatud elektrikuga.
	Toitejuhe on kahjustatud. Pöörduge volitatud hooldustöökoja poole.
	Termokaitse on voolu katkestanud. Enne seadme käivitamist oodake, ku-ni seade on jahtunud.
	Kasutatakse vale tüüpi pikendusju-het.	Veenduge, et pikendusjuhe on täielikult lahti keritud ja toitepinge ühtiks seadme pingega.
Kaitse põleb käivitamise või töötami-se ajal.	Kasutatakse vale tüüpi kaitset. Veenduge, et kasutate aeglaselt läbi-põlevat sulavkaitset, mis kuulub klassi „C“ või „K“.
Seade ei seisku. Toode on kahjustatud.	Lahutage toitepistik ja pöörduge voli-tatud hooldustöökoja poole.
Seade muutub liiga kuumaks. Öhuvool	pole piisav. Puhastage õhuvõtuavad.
Seade ei tööta sujuvalt. Süsteemis on	õhk. õhutage süsteemi.
Veesurve ei ole korrektne. Voolik on p	aindus Veenduge, et voolikul ei oleks pain-dekohti.
	Toitelūliti on väljalūlitatud (0) asendis.	Keerake toitelūliti sisselūlitatud (I) asendisse.
	Veevool pole piisav.	Veenduge, et seade on korralikult veeallikaga ühendatud. Kontrollige nii survelūliti kui ka pihusti veesurve seadeid. Veenduge, et veevool oleks piisav.
	Veefilter on ummistunud.	Puhastage veefilter. Kontrollige nii survelūliti kui ka pihusti veesurve seadeid.
	Süsteemis on õhk. õhutage süsteemi.
	Tarvik pole õige. Veenduge, et kasutate õiget tarvikut.

Transportimine, hoiulepanek ja utiliseerimine

Transportimine

• Enne seadme transportimist lahutage toitepistik toiteallikast.
• Enne seadme transportimist lahutage seade veeallikast.
• Kinnitage seade turvaliselt, et vältida selle liikumist transportimise ajal.

Hoiustamine

• Enne seadme hoiustamist tühjendage seade, kõrgsurve veevoolik ja tarvikud veest täielikult.
• Valmistage seade hoiustamiseks ette. Vt jaotist Seadme ettevalmistamine hoiustamiseks Ik 153
• Hoidke seadet kuivas keskkonnas, mis ei külmu.

Seadme ettevalmistamine hoiustamiseks

1. Lülitage seade välja ja eemaldage toitepistik toiteallikast.
2. Lahutage seade veeallikast. Vt jaotist Seadme lahutamine veeallikast Ik 149.

3. Veenduge, et köik tarvikud oleksid kuivad.

4. Asetage pihusti käepide, pihustusvars ja otsikud vastavatesse hoidikutesse.

5. Lahutage kõrgsurve veevoolik pihusti käepidemest ja kerige kõrgsurve veevoolik voolikurullile. (Joon. 57)
6. Pange toitekaabel hoidikusse ja kinnitage rihm. (Joon. 58)

Utiliseerimine

See sümbol tähendab, et seade ei kuulu olmejäätmete hulka. Taaskäidelge see elektri- ja elektroonikaseadmete kogumissüsteemi kaudu. See aitab tagada kasutusea löppu jõudnud seadmete nõuetekohase jäätmekäitluse. Lisateabe saamiseks võtke ühendust kohalike ametiasutuste, olmejäätmeteenuste, edasimüüja või jaemüüjaga. Vale kõrvaldamine võib potentsiaalselt ohtlike ainete sisalduse töttu kahjustada keskkonda ja inimeste tervist.

(Joon. 12)

Märkus: Sümbol asub tootel või toote pakendil.

Tehnilised andmed

Tehnilised andmed

	PW 480 PW 490 P	W 490
Tootenumber 9704684-01 9704684-02
Mootor ja pump
Tüüp Jadaergutusega	vahelduvvoolu-mootor	Jadaergutusega vahelduvvoolu-mootor	Jadaergutusega vahelduvvoolu-mootor
Võimsus, W 2900 3300 2400
Pingevahemik, V 230 230 230-240
Sagedus, Hz 50 50 50
Voolutugevus, A 12,6 14,5 10
Max vee vooluhulk, l/h 610 650 520
Vee väljundrõhk töö ajal, bar 140 150 120/12
Max. vee väljundsurve, bar	180/18	190/19	160
Max. vee sisselaskesurve, bar	10 10 10
Max. vee sisselasketemperatuur, °C	60/140	60/140	60/140
Max. vee sisselasketemperatuur (imemisrežiimis), °C	20 20 20
	PW 480 PW 490 PW 490
Tootenumber 9704684-01 9704684-02
IP reiting IPX5 IPX5 IPX5
Ohutusklass Klass I Klass I Klass I
Määrimine
Määrde tüüp rõngastihendite määrimiseks Universaalne val-ge silikoonmääre		Universaalne val-ge silikoonmääre	Universaalne val-ge silikoonmääre
Kaal
Kaal, kg 27,8 28,4 28,4
Müratasemed ^22
Helivõimsuse tase, mõõdetud dB(A) 86 86 86
Helivõimsuse tase, garanteeritud LWA dB(A) 89 89 89
Helitasemed ^23
Helirõhutase LpA, dB(A) 72 72 72
Vibratsioonitase ^24
Käelaba/käsivars (standardse otsikuga) m/s ^2	<2,5 <2,5 <2,5

Lisatarvikud

Heakskiidetud tarvikud

Heakskiidetud tarvikud	Art. nr
Pinnapuhasti SC 400 590 65 78-01
Veefilter 590 65 93-01
Tagasivoolutõkesti	590 65 95-01
Imivoolik	590 65 97-01
Vahuprits FS 400	546 87 18-01
Vee imiotsik	590 66 05-01
Pöördharjade komplekt	590 66 06-01
Pikendusvoolik, tekstiiltugevdusega, 10 m	590 66 09-01
Torupuhastusvoolik, 15 m	590 66 10-01
Nurga all pihustusvars	590 66 11-01
Heakskiidetud tarvikud Art. nr
Kivi ja puidu puhastusvahend 590 66 12-01
Sõidukite puhastusvahend ja vaha 590 66 13-01
Rõngastihendi komplekt 591 10 64-01

Vastavusdeklaratsioon

EÜ vastavusdeklaratsioon

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab ainuvastutusel, et toode:

Kirjeldus Survepesur
Kaubamärk Husqvarna
Tüüp/mudel PW 480, PW 490
Identifitseerimine Seerianum	brid alates 2022. aastast

vastab täielikult järgmistele EÜ direktiividele ja määrustele:

Määrus Kirjeldus
2006/42/EÜ „masinadirektiiv“
2014/30/EL „elektromagnetilise ühilduvuse direktiiv“
2000/14/EÜ lisa V „välistingimustes kasutatavate seadmete müra kohta käiv direktiiv“
2011/65/EL	„elektri- ja elektroonikaseadmetes teatavate ohtlike ainete kasutamise piiramise direktiiv“

ja et kohalduvad järgmised standardid ja/või tehnilised spetsifikatsioonid: EN 60335-1:2012/A11:2014/A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 55014-1:2017/A11:2020, EN 61000-3-11:2000, EN 55014-2:2015, EN IEC 63000:2018.

Lisateavet mürataseme kohta vt jaotisest Tehnilised andmed Ik 153.

Huskvarna, 2023-02-09

$$ \Delta d u $$

Claes Losdal, aiandusseadete arendusdirektor, Husqvarna AB

Tehnilise dokumentatsiooni eest vastutaja

CE

Sisällys

Johdanto....157

Turvallisuus....158

Asentaminen....164

Käyttö....164

Huolto.... 167

Vianmääritys....169
