GEBRUIKSAANWIJZING PW 480 HUSQVARNA

NL Gebruiksaanwijzing

NO Bruksanvisning

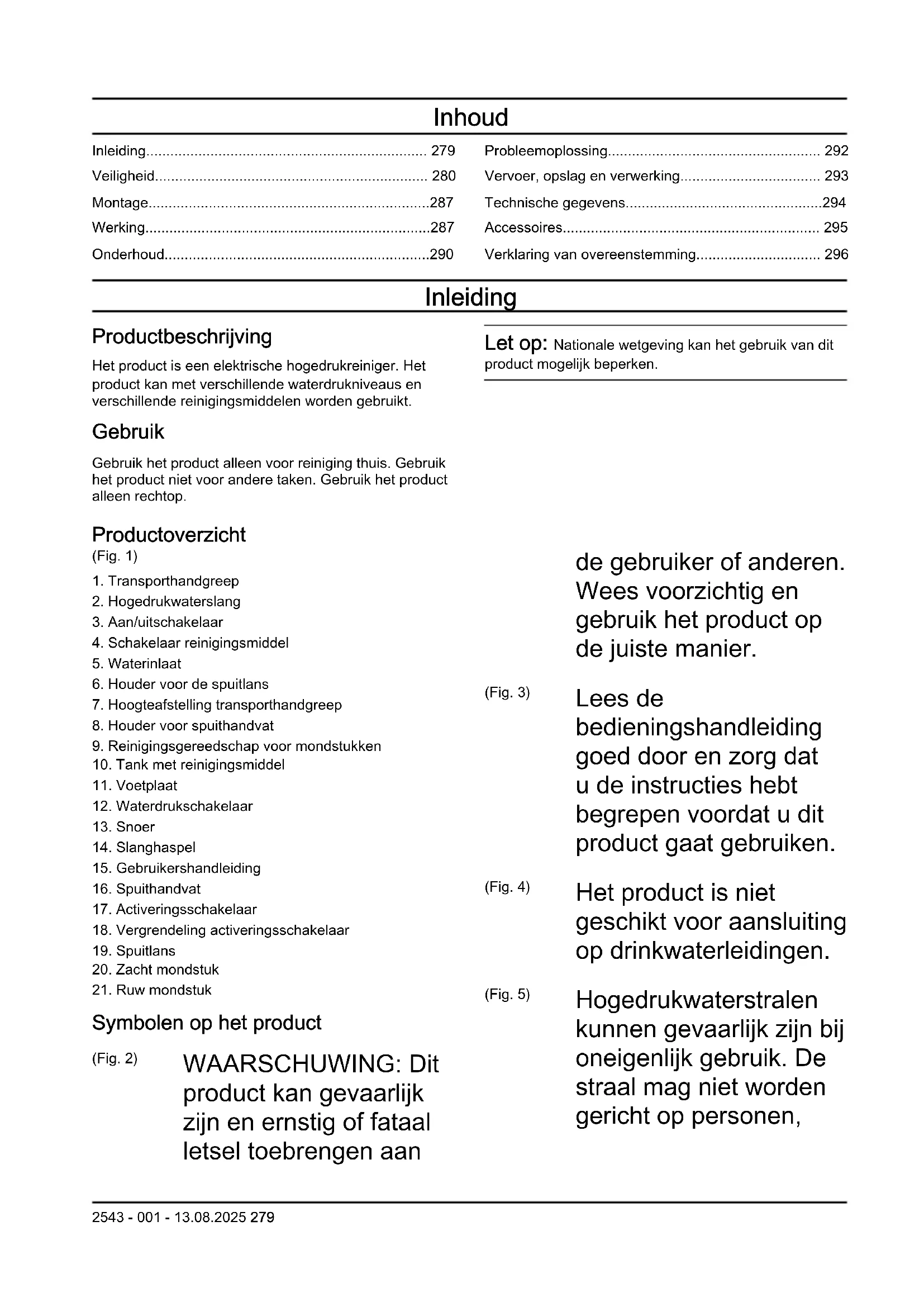

Het product is een elektrische hogedrukreiniger. Het product kan met verschillende waterdrukniveaus en verschillende reinigingsmiddelen worden gebruikt.

Gebruik

Gebruik het product alleen voor reiniging thuis. Gebruik het product niet voor andere taken. Gebruik het product alleen rechtop.

Let op: Nationale wetgeving kan het gebruik van dit product mogelijk beperken.

Productoverzicht

(Fig. 1)

1. Transporthandgreep
2. Hogedrukwaterslang
3. Aan/uitschakelaar
4. Schakelaar reinigingsmiddel
5. Waterinlaat
6. Houder voor de spuitlans
7. Hoogteafstelling transporthandgreep
8. Houder voor spuithandvat
9. Reinigingsgereedschap voor mondstukken
10. Tank met reinigingsmiddel
11. Voetplaat
12. Waterdrukschakelaar
13. Snoer
14. Slanghaspel
15. Gebruikershandleiding
16. Spuithandvat
17. Activeringsschakelaar
18. Vergrendeling activeringsschakelaar
19. Spuitlans
20. Zacht mondstuk
21. Ruw mondstuk

Symbolen op het product

(Fig. 2)

WAARSCHUWING: Dit product kan gevaarlijk zijn en ernstig of fataal letsel toebrengen aan

de gebruiker of anderen. Wees voorzichtig en gebruik het product op de juiste manier.

(Fig. 3)

Lees de bedieningshandleiding goed door en zorg dat u de instructies hebt begrepen voordat u dit product gaat gebruiken.

(Fig. 4)

Het product is niet geschikt voor aansluiting op drinkwaterleidingen.

(Fig. 5)

Hogedrukwaterstralen kunnen gevaarlijk zijn bij oneigenlijk gebruik. De straal mag niet worden gericht op personen,

elektrische apparatuur of het product.

gegevens op pagina 294 en op het label.

(Fig. 6)

Milieumarkering. Het product of de verpakking ervan is geen huishoudelijk afval. Lever het in bij een erkende verwijderingslocatie voor elektrische en elektronische apparatuur.

(Fig. 9)

Beschermd tegen lagedrukwaterstroom vanuit alle hoeken.

(Fig. 10)

Houd uit de buurt van vorst.

(Fig. 11)

Het product voldoet aan de geldende EG- richtlijnen.

(Fig. 7)

Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor bepaalde markten.

(Fig. 8)

Geluidsemissie naar het omgevingslabel volgens de richtlijnen en voorschriften van de EU en het VK en de wetgeving van Nieuw-Zuid-Wales "Protection of the Environment Operations (Noise Control) Regulations 2017". Het gegarandeerde geluidsvermogensniveau van het product staat vermeld in Technische

Schade aan het product

We zijn niet verantwoordelijk voor schade aan ons product als:

• het product niet goed is gerepareerd.
• het product is gerepareerd met onderdelen die niet van de fabrikant afkomstig zijn, of onderdelen die niet zijn goedgekeurd door de fabrikant.
• het product een accessoire bevat dat niet afkomstig is van de fabrikant of niet is goedgekeurd door de fabrikant.
• het product niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit.

Ondersteuning

Voor ondersteuning over het product gaat u naar het gedeelte Ondersteuning op www.husqvarna.com voor instructies, handleidingen voor probleemoplossing of om de Husqvarna Self-service en de Productzoeker te gebruiken (indien beschikbaar in uw markt). Neem contact op met uw Husqvarna-servicedealer voor ondersteuning met betrekking tot het product.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt

om te wijzen op belangrijke delen van de handleiding.

WAARSCHUWING: Wordt gebruikt om te

wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd.

OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd.

Let op: Geven verdere informatie die nodig is in een bepaalde situatie.

Veiligheidsinstructies voor bediening

WAARSCHUWING:

Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

- Gebruik het product niet als voedingskabel, hogedrukslang, vergrendeling

van de schakelaar of spuithandvat beschadigd is.

• Controleer op schade voordat u het product gebruikt.
  Gebruik het product niet als onderdelen beschadigd zijn of ontbreken.
• Houd het spuithandvat met twee handen stevig vast. Een terugslag treedt op wanneer u de activeringsschakelaar indrukt.
• Wees voorzichtig wanneer u het product gebruikt. De hoge druk van het product is gevaarlijk en kan letsel veroorzaken.
• Richt de straal niet op uzelf, andere personen of dieren.
• Richt de straal niet op uzelf of anderen om schoeisel te reinigen.
• Richt de straal niet op elektrische apparatuur of het product zelf.
• Draag persoonlijke beschermingsmiddelen tijdens het gebruik van het product. Zie Persoonlijke beschermingsuitrusting op pagina 283.
• Gebruik het product niet in de buurt van personen, tenzij ze beschermingsmiddelen dragen.
• Als u een reinigingsmiddel gebruikt, moet u de

veiligheidsinstructies voor het reinigingsmiddel in acht nemen.

- Gebruik alleen Husqvarna reinigingsmiddelen.

- Gebruik de correcte waterdruk en reinigingsmiddelen en gebruik het product alleen voor de taken die in deze handleiding worden vermeld. Als u de verkeerde waterdruk gebruikt, het verkeerde reinigingsmiddel gebruikt of het product voor andere taken dan de in deze handleiding vermelde taken gebruikt, kan er schade aan het product, oppervlakken, materialen of andere apparaten ontstaan. Husqvarna is niet aansprakelijk voor schade veroorzaakt door verkeerd gebruik.

- Het wordt afgeraden om het product op een drinkwaterleiding aan te sluiten. Als u het product op een drinkwaterleiding aansluit, moet de lokale en nationale regelgeving in acht worden genomen. Gebruik een terugslagklep (niet inbegrepen) als dit nodig is. Water dat door een terugslagklep is gestroomd, wordt beschouwd als niet-drinkbaar.

- Spuit geen brandbare vloeistoffen. Explosiegevaar.

- Laat het product niet door kinderen bedienen.

- Laat kinderen niet met het product spelen.

- Laat het product niet door personen zonder training bedienen.

- Gebruik alleen accessoires en reserveonderdelen die zijn goedgekeurd door Husqvarna.

- Zorg ervoor dat de elektrische aansluiting wordt uitgevoerd door een erkende elektricien en dat deze voldoet aan IEC 60364-1.

- Gebruik een aardlekschakelaar die de elektriciteit stopt als de lekstroom hoger is dan 30 mA gedurende 30 ms. Als u geen aardlekschakelaar hebt, moet u een apparaat gebruiken dat een aardingsketen heeft.

- Gebruik motorstart-/trage zekeringen met karakteristieke C of D in overeenstemming met IEC 898-1 of IEC947-2 of overeenkomstige normen buiten IEC.

- PW 480, PW 490 impedantie-informatie: Bij het aansluiten van de hogedrukreinigers PW 480, PW 490 op een voeding

is de maximaal toegestane impedantie 0,40234 Ω (Zmax). Raadpleeg de instantie voor voeding om ervoor te zorgen dat de apparatuur alleen wordt aangesloten op een voeding met de maximaal toegestane impedantie of minder.

• Er is geen actie nodig voor het afstellen van producten die gemarkeerd zijn met dubbele spanning en frequentie.
• Als het nodig is om een verlengkabel te gebruiken, moet u ervoor zorgen dat deze geschikt is voor buitengebruik. Zorg ervoor dat de contactdoos minimaal 60 mm boven de grond staat. De aansluiting moet altijd droog blijven.
• Zet de aan-/uitschakelaar in de uit (0)-stand, haal de stekker uit het stopcontact en activeer de vergrendeling voor de activeringsschakelaar voordat u weggaat bij het product.
• Zet de aan-/uitschakelaar in de uit (0)-stand en haal de stekker uit het stopcontact voordat u de accessoire verwisselt.
• Zet de aan-/uitschakelaar in de uit (0)-stand en haal de stekker uit het stopcontact

voordat u reinigings- of onderhoudswerkzaamheden aan het product uitvoert.

• Gebruik het product niet in omgevingen waar de omgevingstemperatuur lager is dan 0°C.
• Start een bevroren product niet.
• Gebruik het product niet binnenshuis.
• Plaats geen voorwerpen op het product als het product in gebruik is.
• Drink geen water dat gebruikt is door het product.
• Gebruik het product niet in de buurt van geopende ramen.
• Kijk uit voor wegschietende objecten. Stenen en losse voorwerpen kunnen omhoog schieten in uw ogen en blindheid of ernstig letsel veroorzaken.
• Als het product niet correct werkt, zie Persoonlijke beschermingsuitrusting op pagina 283.

Persoonlijke beschermingsuitrusting

WAARSCHUWING:

Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Persoonlijke beschermingsuitrusting kunnen niet alle risico's uitsluiten maar kunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschermingsmiddelen.
• Gebruik zware antisliplaarzen of -schoenen. Draag geen open schoenen en loop niet op blote voeten.
• Draag beschermende kleding.
• Gebruik goedgekeurde gehoorbescherming.
• Draag een veiligheidsbril.
• Gebruik adembescherming met klasse FFP2 of soortgelijk als u het product in omgevingen gebruikt waarin gevaarlijke aerosolen gevormd kunnen worden.

Veiligheidsvoorzieningen op het product

WAARSCHUWING:

Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

- Gebruik geen producten met veiligheidsvoorzieningen die beschadigd zijn of niet correct werken.

• Verwijder geen veiligheidsvoorzieningen en voer er geen veranderingen aan uit.
• Controleer de veiligheidsvoorzieningen regelmatig op een juiste werking. Als de veiligheidsvoorzieningen beschadigd zijn of niet goed werken, neem dan contact op met uw Husqvarna-servicewerkplaats.

Vergrendeling activeringsschakelaar

De vergrendeling van de activeringsschakelaar (A) voorkomt dat de activeringsschakelaar (B) per ongeluk wordt ingeschakeld. Als de vergrendeling van de activeringsschakelaar in de vergrendelde stand staat, kan de activeringsschakelaar niet worden ingedrukt.

(Fig. 13)

Voedingsschakelaar

Het product start als de activeringsschakelaar wordt ingedrukt. Het product stopt als de activeringsschakelaar wordt losgelaten.

Het product is voorzien van automatische thermische bescherming. Als het product te heet wordt, stopt de thermische bescherming de stroomvoorziening naar het product. Als de thermische bescherming de stroomvoorziening heeft gestopt, moet worden gewacht tot het product is afgekoeld. De thermische bescherming wordt automatisch gereset als het product voldoende is afgekoeld.

Het product heeft een geïntegreerde hydraulische ontlastingsklep die voorkomt dat er te hoge druk in het systeem ontstaat.

Veiligheidsinstructies voor onderhoud

WAARSCHUWING:

Lees de volgende waarschuwingen voordat u onderhoud aan het product gaat uitvoeren.

OPGELET: Voer altijd onderhoud uit voordat u het product na

langdurige opslag weer in gebruik neemt.

• Zet de aan-/uitschakelaar in de uit (0)-stand en haal de stekker uit het stopcontact voordat u onderhoud aan het product uitvoert.
• Koppel het product los van de waterbron en zorg ervoor dat alle onderdelen droog zijn voordat u onderhoud aan het product uitvoert.
  • Voer alleen onderhoudswerkzaamheden uit die worden beschreven in deze bedieningshandleiding.
• Gebruik alleen reserveonderdelen die worden aanbevolen door Husqvarna. Hogedrukwaterslangen, fittingen en koppelingen zijn belangrijk voor de veiligheid wanneer u het product gebruikt. Gebruik uitsluitend slangen, fittingen en koppelingen die door de fabrikant worden aanbevolen.
• Repareer het product niet. Neem contact op met uw erkende Husqvarna servicewerkplaats.
• Neem contact op met uw erkende Husqvarna servicewerkplaats als de

stekker of voedingskabel beschadigd is.

- Laat kinderen geen reinigings- of onderhoudswerkzaamheden aan het product uitvoeren.

Algemene veiligheidsinstructies

WAARSCHUWING:

Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Dit product is gevaarlijk als het verkeerd wordt gebruikt, of als u niet voorzichtig bent. Letsel of overlijden kunnen het gevolg zijn als u de veiligheidsvoorschriften negeert.
• Wees altijd voorzichtig en gebruik uw gezond verstand. Als u niet zeker weet hoe u het product moet bedienen in een bepaalde situatie, stop dan en informeer bij uw Husqvarna servicewerkplaats voordat u verdergaat.
• Denk erom dat de bediener of gebruiker verantwoordelijk is voor ongelukken of beschadigingen aan eigendommen.
• Houd het product schoon. Zorg ervoor dat u de

aanduidingen en stickers duidelijk kunt lezen.

• Laat kinderen of mensen die niet bekend zijn met deze gebruiksaanwijzing het apparaat niet gebruiken. Er kunnen plaatselijke regels zijn met betrekking tot de minimumleeftijd voor het bedienen van dit apparaat.
• Dit product kan worden bediend door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, mits zij onder toezicht staan of instructies krijgen voor een veilige bediening van het product en zij de gevaren van het gebruik begrijpen.
• Dit product kan worden bediend door personen die niet over de noodzakelijke ervaring of kennis beschikken, mits zij onder toezicht staan of instructies krijgen voor het veilig bedienen van het product en zij de gevaren begrijpen.
• Gebruik het product nooit als u moe of ziek bent, of onder invloed van alcohol, drugs of medicijnen verkeert. Dit heeft een negatief effect op uw gezichtsvermogen, alertheid, coördinatie en beoordelingsvermogen.

- Gebruik nooit een beschadigd product.

- Wijzig dit product niet of gebruik het niet als het door anderen kan zijn gewijzigd.

Montage

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het apparaat monteert.

De onderste houder voor het spuithandvat en de spuitlans monteren

- Duw de onderste houder voor de spuitlans in het handvat totdat deze vastklikt. (Fig. 14)

De bovenste houder voor het spuithandvat en de spuitlans monteren

- Monteer de bovenste houder met de schroef. (Fig. 15)

Het handvat voor de slangenhouder monteren

- Duw het handvat voor de slangenhouder in de houder totdat deze vastklikt. (Fig. 16)

De tuinslangadapter installeren

1. Verwijder de transportafscherming van de waterinlaat en gooi deze weg. (Fig. 17)
2. Monteer het waterfilter en de tuinslangadapter op de waterinlaat.

OPGELET: Zorg ervoor dat u de tuinslangadapter recht op de waterinlaat installeert. Als de tuinslangadapter niet recht wordt geïnstalleerd, kan er schade aan de schroefdraden ontstaan en kan er lekkage optreden.

1. Draai de tuinslangadapter helemaal vast.
2. Verwijder de tuinslangadapter in de omgekeerde volgorde.

Werking

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het product gebruikt.

Husqvarna Connect

Husqvarna Connect is een gratis app voor uw mobiele apparaat. De Husqvarna Connect-app biedt uitgebreide functies voor uw Husqvarna-product:

• Uitgebreide productinformatie.
• Informatie over, en hulp bij, onderdelen en onderhoud van uw product.

Husqvarna Connect gebruiken

1. Download de Husqvarna Connect-app op uw mobiele apparaat.
2. Registreer in de Husqvarna Connect-app.
3. Volg de instructies in de Husqvarna Connect-app om verbinding te maken met het product en dit te registreren.

Let op: De Husqvarna Connect-app kan niet in alle markten worden gedownload. Neem voor meer informatie contact op met uw servicedealer.

Het spuithandvat monteren

- Houd het spuithandvat met één hand goed vast en druk de hogedrukwaterslang in de snelkoppeling op het spuithandvat. (Fig. 18)

Het spuithandvat verwijderen

- Druk de knop aan de onderkant van het spuithandvat in en trek de hogedrukwaterslang uit. (Fig. 19)

De spuitlans installeren

1. Houd de spuitlans met één hand vast en druk de koppeling op de spuitlans in het spuithandvat. (Fig. 20)
2. Draai de spuitlans rechtsom en geef de spuitlans vrij. De spuitlans wordt in positie vergrendeld.

De spuitlans verwijderen

1. Druk de spuitlans in en draai deze linksom. (Fig. 21)
2. Trek de spuitlans van het spuithandvat.

Een mondstuk installeren en verwijderen

Het product wordt met de volgende 2 mondstukken geleverd:

• Zacht mondstuk met rechte waterstraal
• Ruw mondstuk met draaiende waterstraal

Het zachte mondstuk kan worden gebruikt om gevoelige oppervlakken, zoals voertuigen, te reinigen. Het groffe mondstuk kan worden gebruikt om oppervlakken te reinigen die niet gevoelig zijn, zoals opritten.

(Fig. 22)

OPGELET: Gebruik het ruwe

mondstuk niet voor gevoelige oppervlakken, bijvoorbeeld gelakte oppervlakken op een voertuig. De roterende waterstraal kan schade aan het oppervlak veroorzaken.

• Om het mondstuk te monteren moet de spuitlans met één hand worden vastgehouden en moet de koppeling op het mondstuk in de spuitlans worden gedrukt. (Fig. 23)
• Draai het mondstuk rechtsom en laat het mondstuk los. Het mondstuk wordt op z'n plek vergrendeld.
• Om een mondstuk te verwijderen, drukt u het mondstuk in en draait u het linksom. (Fig. 24)
• Trek het mondstuk van de spuitlans.

De positie van het spuithandvat en de spuitlans aanpassen

- Draai het spuithandvat en de spuitlans in de gewenste positie. (Fig. 25)

Hoogte van de hendel afstellen

1. Houd de knop voor het verstellen van de hoogte van het handvat ingedrukt. (Fig. 26)
2. Trek het handvat naar een geschikte positie.
3. Laat de knop voor het verstellen van de hoogte van het handvat los.

Afstelling van de druk van de waterstraal

Het mondstuk met rechte waterstraal heeft instelbare druk.

OPGELET: Gebruik geen hoge druk op gevoelige oppervlakken. De waterstraal kan schade aan het oppervlak veroorzaken.

• Om de druk van de waterstraal te verhogen, moet het mondstuk rechtsom worden gedraaid. (Fig. 27)
• Om de druk van de waterstraal te verlagen, moet het mondstuk linksom worden gedraaid. (Fig. 28)

De hoeveelheid reinigingsmiddel aanpassen

• Om de hoeveelheid reinigingsmiddel te verhogen, draait u de schakelaar rechtsom. (Fig. 29)
• Om de hoeveelheid reinigingsmiddel te verlagen, draait u de schakelaar linksom.

De waterdruk en de waterdoorvoer aanpassen

• Om de waterdruk en waterdoorvoer te verhogen, draait u de schakelaar rechtsom. (Fig. 30)
• Om de waterdruk en waterdoorvoer te verlagen, draait u de schakelaar linksom.

Het product gebruiken

1. Sluit het product aan op een waterbron. Zie Het product op een waterbron aansluiten op pagina 288.
2. Ontlucht het systeem. Zie Het systeem ontluchten op pagina 289.
3. Start het product. Zie Product starten op pagina 290.

Het product op een waterbron aansluiten

Het product kan worden gebruikt met water uit de waterleiding of water uit een open waterbron, bijvoorbeeld een meer of een vat met water.

• Voor het aansluiten van het product op de waterleiding, zie Het product op de waterleiding aansluiten op pagina 288.
• Om het product op een open waterbron aan te sluiten, zie Het product op een open waterbron aansluiten op pagina 289.

Het product op de waterleiding aansluiten

1. Installeer de tuinslangadapter en het waterfilter op de waterinlaat op het product, indien van toepassing. Zie De tuinslangadapter installeren op pagina 287.
2. Sluit de tuinslang aan op de waterleiding. Gebruik een tuinslang van 12 inch die 10–25 m lang is. (Fig. 31)

OPGELET: De waterdruk in de waterleiding mag niet hoger zijn dan 1 MPa (10 bar).

OPGELET: De watertemperatuur in de waterleiding mag niet hoger zijn dan 60°C.

OPGELET: Sluit het product indien mogelijk niet aan op een drinkwaterleiding. Als u het product op een drinkwaterleiding aansluit, moet de lokale en nationale regelgeving in acht worden genomen. Gebruik zo nodig een terugslagklep. Zie Goedgekeurde accessoires op pagina 295.

1. Open de kraan van de waterleiding en zorg ervoor dat het water vrij vanaf de tuinslang kan stromen. (Fig. 32)
2. Sluit de kraan van de waterleiding.
3. Sluit de tuinslang aan op de waterinlaat op het product. (Fig. 33)
4. Sluit de stekker aan op een stopcontact.
5. Houd het spuithandvat met één hand goed vast en druk de hogedrukwaterslang in de snelaansluiting op het spuithandvat. (Fig. 34)
6. Open de kraan op de waterleiding.
7. Ontlucht het systeem voordat u het product gebruikt. Zie Het systeem ontluchten op pagina 289.

Het product op een open waterbron aansluiten

Het product kan worden gebruikt met water van een open waterbron, bijvoorbeeld een meer of een vat met water. Gebruik een aanzuigslang van 12 inch die maximaal 3 m lang is. Zie Goedgekeurde accessoires op pagina 295.

(Fig. 35)

OPGELET: De watertemperatuur in de waterbron mag niet hoger zijn dan 20°C.

OPGELET: Het product mag niet meer dan 1 m boven de waterbron zijn.

1. Als de tuinslangadapter is geïnstalleerd, moet deze van de waterinlaat op het product worden verwijderd. (Fig. 36)

OPGELET: Verwijder niet het waterfilter in de waterinlaat.

1. Installeer een aanzuigslang op de waterinlaat op het product. (Fig. 37)
2. Plaats de aanzuigslang volledig in de waterbron en zorg ervoor dat het filter volledig is ondergedompeld.

OPGELET: Gebruik geen aanzuigslang zonder filter.

1. Druk de knop op het spuithandvat in en trek de hogedrukslang van het spuithandvat. (Fig. 38)

2. Sluit de stekker aan op een stopcontact.

3. Zet de aan-/uitschakelaar in de aan (I)-stand en laat het product 2 minuten werken.
4. Zet de aan-/uitschakelaar in de uit (0)-stand.
5. Houd het spuithandvat met één hand goed vast en druk de hogedrukwaterslang in de snelaansluiting op het spuithandvat. (Fig. 34)
6. Ontlucht het systeem voordat u het product gebruikt. Zie Het systeem ontluchten op pagina 289.

Het systeem ontluchten

OPGELET: Zorg ervoor dat de aan-/uitschakelaar in de uit (0)-stand staat voordat u het systeem ontlucht.

1. Sluit het product aan op een waterbron. Zie Het product op een waterbron aansluiten op pagina 288.
2. Installeer de spuitlans op het spuitpistool. Zie De spuitlans installeren op pagina 287.
3. Deactiveer de vergrendeling van de activeringsschakelaar. Zie De vergrendeling van de activeringsschakelaar activeren en deactiveren op pagina 290.
4. Houd de activeringsschakelaar ingedrukt totdat er geen water meer uit het mondstuk op de spuitlans komt. (Fig. 39)

Het product loskoppelen van de waterbron

1. Zet de aan-/uitschakelaar in de uit (0)-stand.
2. Als het product is aangesloten op de waterleiding moet de kraan op de waterleiding worden gesloten.
3. Als het product is aangesloten op de waterleiding, moeten de tuinslang en de terugslagklep worden losgekoppeld van de waterleiding. (Fig. 40)
4. Als het product is aangesloten op een open waterbron, moet de aanzuigslang uit de waterbron worden verwijderd.
5. Houd de activeringsschakelaar ingedrukt totdat er geen water meer uit het mondstuk op de spuitlans komt.
6. Koppel de tuinslang los van de waterinlaat op het product. (Fig. 41)

Let op: Als het product is aangesloten op een open waterbron, moet de aanzuigslang worden losgekoppeld.

1. Druk de knop op het spuithandvat in en trek de hogedrukslang van het spuithandvat. (Fig. 42)
2. Zet de aan/uitschakelaar in de aan (I)-stand. Laat het product werken totdat er geen water meer uit de hogedrukslang komt.
3. Zet de aan-/uitschakelaar in de uit (0)-stand.
4. Laat het spuithandvat, de spuitlans en de mondstukken drogen voordat u het product opbergt.

De vergrendeling van de activeringsschakelaar activeren en deactiveren

• Om de vergrendeling van de activeringsschakelaar te activeren, moet de knop omhoog worden gedrukt. (Fig. 43)
• Om de vergrendeling van de activeringsschakelaar te deactiveren, moet de knop omlaag worden gedrukt.

Product starten

OPGELET: Gebruik het product alleen rechtop. Als u het product in horizontale positie gebruikt, kan het beschadigd raken.

1. Sluit het product aan op een waterbron. Zie Het product op een waterbron aansluiten op pagina 288.
2. Sluit de stekker aan op een stopcontact.
3. Zet de aan/uitschakelaar in de aan (I)-stand. (Fig. 44)
4. Deactiveer de vergrendeling van de activeringsschakelaar. Zie De vergrendeling van de activeringsschakelaar activeren en deactiveren op pagina 290.
5. Druk de activeringsschakelaar op het spuithandvat in.

Let op: Het product stopt automatisch als u de activeringsschakelaar loslaat.

Het product stoppen

Let op: Het product stopt automatisch als u de activeringsschakelaar loslaat.

1. Laat de activeringsschakelaar op het spuithandvat los.

2. Activeer de vergrendeling van de activeringsschakelaar. Zie De vergrendeling van de activeringsschakelaar activeren en deactiveren op pagina 290.

3. Zet de aan-/uitschakelaar in de uit (0)-stand. (Fig. 45)

4. Haal de stekker uit het stopcontact.
5. Koppel het product los van de waterbron. Zie Het product loskoppelen van de waterbron op pagina 289.

Let op: Koppel het product altijd los van de waterbron als u langer dan 5 minuten weggaat van het product.

Een reinigingsmiddel gebruiken

1. Verwijder de reinigingsmiddeltank uit de houder. (Fig. 46)
2. Verwijder de dop van de reinigingsmiddeltank. (Fig. 47)
3. Vul de tank met reinigingsmiddel. (Fig. 48)

OPGELET: Gebruik alleen reinigingsmiddelen die worden aanbevolen door Husqvarna.

OPGELET: Controleer of de slang niet geknikt is.

1. Breng de dop aan op de reinigingsmiddeltank. Breng de reinigingsmiddeltank op z'n plek aan. (Fig. 49)
2. Monteer het zachte mondstuk. Zie Een mondstuk installeren en verwijderen op pagina 288.
3. Stel het zachte mondstuk in op de reinigingsmiddelmodus.
4. Draai aan de schakelaar reinigingsmiddel om de hoeveelheid reinigingsmiddel aan te passen. Zie De hoeveelheid reinigingsmiddel aanpassen op pagina 288.
5. Sluit het product aan op een waterbron. Zie Het product op een waterbron aansluiten op pagina 288.
6. Start het product. Zie Product starten op pagina 290.

Onderhoud

Inleiding

WAARSCHUWING: Voordat u onderhoud gaat uitvoeren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

Voor alle onderhouds- en reparatiewerkzaamheden aan het product is speciale training nodig. Wij garanderen de beschikbaarheid van professionele reparaties en onderhoud.

Zie www.husqvarna.com voor meer gedetailleerde informatie.

Onderhoudsschema

Onderhoud Vóór ge-	bruik	Na gebruik
Voer een algemene inspectie uit. Zie Algemene inspectie uitvoeren op pagina 291.	X
Reinig het product. Zie Product reinigen op pagina 291.		X
De spuitlans en de mondstukken reinigen. Zie De spuitlans en de mondstukken reinigen op pagina 291.		X
Het waterfilter reinigen. Vervang het waterfilter als het beschadigd is. Zie Het waterfilter reinigen op pagina 291.		X
Smeer de O-ringen op de koppelingen. Zie De O-ringen op de koppelingen smeren op pagina 292.		X

Algemene inspectie uitvoeren

WAARSCHUWING: Zet de aan-/uitschakelaar in de uit (0)-stand en haal de stekker uit het stopcontact voordat u onderhoud aan het product uitvoert.

OPGELET: Koppel het product los van de waterbron en zorg ervoor dat alle onderdelen droog zijn voordat u onderhoud aan het product uitvoert.

• Controleer of de moeren en de schroeven op het product goed zijn vastgedraaid.
• Zorg dat de kabels van het product zich in een positie vinden waarin ze niet beschadigd kunnen raken.
• Controleer de hogedrukslang op slijtage en beschadiging.

WAARSCHUWING: Gebruik het product niet als de hogedrukslang versleten of beschadigd is.

Product reinigen

WAARSCHUWING: Zet de aan-/uitschakelaar in de uit (0)-stand en haal de stekker uit het stopcontact voordat u onderhoud aan het product uitvoert.

OPGELET: Koppel het product los van de waterbron en zorg ervoor dat alle onderdelen droog zijn voordat u onderhoud aan het product uitvoert.

• Reinig alle externe onderdelen met een droge doek.
• Reinig het product niet met een hogedrukspuit.

- Houd de luchtinlaten schoon om ervoor te zorgen dat het product altijd een voldoende koele temperatuur heeft.

De spuitlans en de mondstukken reinigen

WAARSCHUWING: Zet de aan-/uitschakelaar in de uit (0)-stand en haal de stekker uit het stopcontact voordat u onderhoud aan het product uitvoert.

OPGELET: Koppel het product los van de waterbron en zorg ervoor dat alle onderdelen droog zijn voordat u onderhoud aan het product uitvoert.

1. Als een mondstuk op de spuitlans is geïnstalleerd, moet deze van de spuitlans worden verwijderd. Zie Een mondstuk installeren en verwijderen op pagina 288.
2. Reinig de mondstukken, de koppeling op de spuitlans en de koppeling op het spuithandvat met zeep en water. (Fig. 50)
3. Als er een blokkade in de mondstukken is, moet deze worden verwijderd met het reinigingsgereedschap. (Fig. 51)

Het waterfilter reinigen

WAARSCHUWING: Zet de aan-/uitschakelaar in de uit (0)-stand en haal de stekker uit het stopcontact voordat u onderhoud aan het product uitvoert.

OPGELET: Koppel het product los van de waterbron en zorg ervoor dat alle onderdelen droog zijn voordat u onderhoud aan het product uitvoert.

1. Als de tuinslangadapter is geïnstalleerd, moet deze van de waterinlaat op het product worden verwijderd. (Fig. 52)
2. Trek het waterfilter eruit. Gebruik een tang. (Fig. 53)
3. Controleer het waterfilter op beschadiging. Vervang het waterfilter als het beschadigd is. (Fig. 54)
4. Spoel het waterfilter met schoon water. (Fig. 55)

De O-ringen op de koppelingen smeren

WAARSCHUWING: Zet de aan-/uitschakelaar in de uit (0)-stand en haal

de stekker uit het stopcontact voordat u onderhoud aan het product uitvoert.

OPGELET: Koppel het product los van de waterbron en zorg ervoor dat alle onderdelen droog zijn voordat u onderhoud aan het product uitvoert.

1. Verwijder de spuitlans van het spuithandvat en verwijder het spuithandvat van de hogedrukslang. Raadpleeg De spuitlans installeren op pagina 287en Het spuithandvat monteren op pagina 287.
2. Smeer de O-ringen op de tuinslangadapter, de spuitlans en de hogedrukslang met vet. Raadpleeg Technische gegevens op pagina 294 voor het juiste type vet. (Fig. 56)

Probleemoplossing

Probleemoplossingsschema

Probleem Mogelijke oorzaak Oplossing
Het product start niet. De stekker is niet	aangesloten op een stopcontact.	Sluit de stekker aan op een stopcontact
	De aan/uitschakelaar staat in uit (0)-stand.	Zet de aan/uitschakelaar in de aan (l)-stand.
	Er is geen elektriciteit in het stopcontact.	Raadpleeg een erkende elektricien.
	De voedingskabel is beschadigd. Nee	m contact op met een erkende servicewerkplaats.
	De thermische bescherming heeft de voeding gestopt.	Wacht tot het product is afgekoeld voordat u het product weer gaat gebruiken.
	Er is een verkeerd type verlengkabel gebruikt.	Zorg ervoor dat de verlengkabel volledig is afgewikkeld en dat de voedingsspanning overeenkomt met de spanning van het product.
De zekering springt tijdens de start of het bedrijf.	Er is een verkeerd type zekering gebruikt.	Zorg ervoor dat u een trage zekering van klasse 'C' of 'K' gebruikt.
Het product stopt niet. Het product is	beschadigd. Haal de stekker uit het stopcontact	en neem contact op met een erkende servicewerkplaats.
Het product wordt te heet. De luchtstroom is onvoldoende. Reinig de luchtinlaten.
Het product werkt niet gelijkmatig. Er	zit lucht in het systeem. Ontlucht het systeem.
De waterdruk is ontoereikend. De slang	is geknikt Controleer of de slangen niet geknikt zijn.
	De aan/uitschakelaar staat in uit (0)-stand.	Zet de aan/uitschakelaar in de aan (l)-stand.
	De waterdoorvoer is onvoldoende. Zorg ervoor dat het product correct is aangesloten op de waterbron. Controleer de waterdrukinstellingen op zowel de drukschakelaar als het mondstuk. Zorg dat de waterdoor-voer voldoende is.
	Het waterfilter is verstopt. Het waterfilter reinigen. Controleer de waterdrukinstellingen op zowel de drukschakelaar als het mondstuk.
	Er zit lucht in het systeem. Ontlucht het systeem.
	De accessoire is niet correct. Zorg ervoor dat u de juiste accessoire gebruikt.

Vervoer, opslag en verwerking

Transport

• Haal de stekker uit het stopcontact voordat het product wordt getransporteerd.
• Koppel het product los van de waterbron voordat het product wordt getransporteerd.
• Bevestig het product om beweging tijdens het transport te voorkomen.

Opslag

• Leeg al het water uit het product, de hogedrukwaterslang en de accessoires voordat u het product opbergt.
• Het product voorbereiden voor opslag. Zie Het product voorbereiden voor opslag op pagina 293
• Bewaar het product in een droge en vorstvrije omgeving.

Het product voorbereiden voor opslag

1. Stop het product en koppel de voedingskabel los van de voedingsbron.
2. Koppel het product los van de waterbron. Zie Het product loskoppelen van de waterbron op pagina 289.

3. Controleer of alle accessoires droog zijn.

4. Plaats het spuithandvat, de spuitlans en de mondstukken in de betreffende houders.

5. Koppel de hogedrukwaterslang los van het spuithandvat en wikkel de hogedrukwaterslang op de slanghaspel op. (Fig. 57)
6. Plaats de voedingskabel in de houder en bevestig de band. (Fig. 58)

Afvoer

Het symbool betekent dat het product geen huishoudelijk afval is. Lever het in bij uw lokale inzamelsysteem voor elektrische en elektronische apparatuur. Dit draagt bij aan een goed afvalbeheer aan het einde van de levensduur. Neem contact op met de plaatselijke autoriteiten, de afvalverwerkingsdienst, uw dealer of verkoper voor meer informatie. Onjuiste afvoer kan een potentieel negatief effect hebben op het milieu en de volksgezondheid vanwege de mogelijke aanwezigheid van gevaarlijke stoffen.

(Fig. 12)

Let op: Het symbool staat op het product of op de verpakking van het product.

Technische gegevens

Technische gegevens

PW 480 PW 490 PW 490

Artikelnummer 9704684-01 9704684-02

Motor en pomp

Type Motor van AC-se-

Motor van AC-se- Motor van AC-se- rie rie rie

Vermogen, W 2900 3300 2400

Spanningsbereik, V 230 230 230 - 240

Frequentie, Hz 50 50 50

Nominale stroom, A 12,6 14,5 10

Max. waterdoorvoer, l/h 610 650 520

Wateruitgangsdruk, tijdens bedrijf, bar/MPa 140/14 150/15 120/12

Max. wateruitlaatdruk, bar/MPa 180/18 190/19 160/16

Max. waterinlaatdruk, bar/MPa

10/1 10/1 10/1

Max. waterinlaattemperatuur, °C/°F

60/140 60/140 60/140

Max. waterinlaattemperatuur (in aanzuigstand), °C/°F

20/68 20/68 20/68

IP-klasse

IPX5 IPX5 IPX5

Veiligheidsklasse

Type vet voor het smeren van O-ringen

Universeel wit si- liconenvet Universeel wit si- liconenvet Universeel wit si- liconenvet

Gewicht

Gewicht, kg

27,8 28,4 28,4

Geluidsemissies 46

Geluidsvermogenniveau, gemeten dB(A)

86 86 86

Geluidsvermogenniveau, gegarandeerd L_WA dB(A)

89 89 89

Geluidsniveaus 47

Geluidsdrukniveau LpA dB(A)

72 72 72

Trillingsniveau 48

Hand/arm (met standaard mondstuk) m/s ^2

<2,5 <2,5 <2,5

46 Geluidsemissie naar de omgeving gemeten als geluidsvermogen (LWA) volgens EG-richtlijn 2000/14/EG.
47 Geluidsdrukniveau volgens ISO 3744.
48 Trillingsniveau volgens ISO 5349-1.

Accessoires

Goedgekeurde accessoires

Goedgekeurde accessoires Art.nr.
Oppervlaktereiniger SC 400 590 65 78-01
Waterfilter 590 65 93-01
Terugslagklep 590 65 95-01
Aanzuigslang 590 65 97-01
Schuimspuit FS 400 546 87 18-01
Wateraanzuigmondstuk 590 66 05-01
Roterende borstelset 590 66 06-01
Verlengslang, versterkt met textiel, 10 m 590 66 09-01
Pijpreinigingsslang, 15 m 590 66 10-01
Gebogen spuitlans 590 66 11-01
Steen- en houtreiniger 590 66 12-01
Voertuigreiniger en wax 590 66 13-01
O-ringset 591 10 64-01

Verklaring van overeenstemming

EU-verklaring van overeenstemming

Wij, Husqvarna AB, SE-561 82 Huskvarna,

Zweden, tel: [phone], verklaren onder onze

alleenverantwoordelijkheid dat het product:

Beschrijving Hogedrukreiniger
Merk Husqvarna
Type/model PW 480, PW 490
Identificatie Serienummers vanaf 2022 en verder

voldoen volledig aan de volgende EU-richtlijnen en -regelgeving:

Verordening Beschrijving
2006/42/EG "betreffende machines"
2014/30/EU "betreffende elektromagnetische compatibiliteit"
2000/14/EG, Bijlage V "betreffende de geluidsemissies in het milieu"
2011/65/EU	"inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur"

en dat de volgende normen

en/of technische specificaties zijn

toegepast: EN 60335-1:2012/A11:2014/A13:2017/

A1:2019/A14:2019/A2:2019/A15:2021, EN

60335-2-79:2012, EN 55014-1:2017/A11:2020, EN

61000-3-11:2000, EN 55014-2:2015, EN IEC

63000:2018.

Voor informatie over geluidsemissies, zie Technische gegevens op pagina 294.

Huskvarna, 2023-02-09

$$ \Delta \cdot 2 m $$

Verantwoordelijk voor technische documentatie

CE

INNHOLD

Innledning.... 297

Sikkerhet....298

Montering....304

Drift.... 304

Vedlikehold.... 307

Feilsøking.... 309

Originele instructies
