NÁVOD NA OBSLUHU PW 480 HUSQVARNA

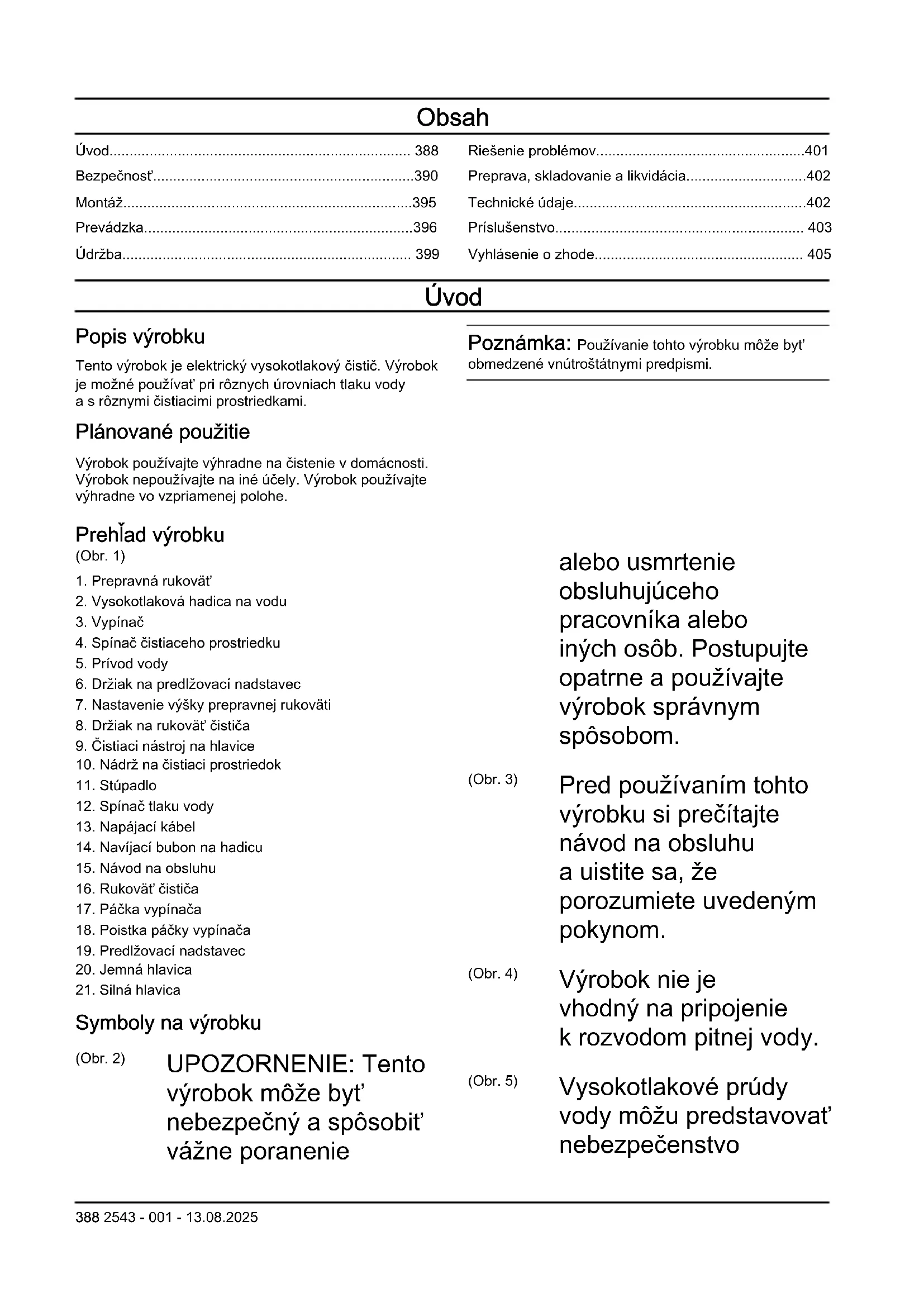

Riešenie problémov....401
Preprava, skladovanie a likvidácia....402
Technické údaje....402
Príslušenstvo.... 403
Vyhlásenie o zhode.... 405

Úvod

Popis výrobku

Tento výrobok je elektrický vysokotlakový čistič. Výrobok je možné používať pri rôznych úrovniach tlaku vody a s rôznymi čistiacimi prostriedkami.

Plánované použitie

Výrobok používajte výhradne na čistenie v domácnosti. Výrobok nepoužívajte na iné účely. Výrobok používajte výhradne vo vzpriamenej polohe.

Prehľad výrobku

(Obr. 1)

UPOZORNENIE: Tento výrobok môže byt' nebezpečný a spôsobit' vážne poranenie

Poznámka: Používanie tohto výrobku môže byt obmedzené vnútroštátnymi predpismi.

alebo usmrtenie obsluhujúceho pracovníka alebo iných osôb. Postupujte opatrne a používajte výrobok správnym spôsobom.

(Obr. 3)

Výrobok nie je vhodný na pripojenie k rozvodom pitnej vody.

(Obr. 5)

Vysokotlakové prúdy vody môžu predstavovat' nebezpečenstvo

v prípade ich nesprávneho použitia. Prúd vody sa nesmie smerovat' na osoby, elektrické zariadenia alebo výrobok.

(Obr. 6)

Označenia týkajúce sa ochrany životného prostredia. Výrobok alebo jeho obal nepredstavuje komunálny odpad. Recyklujte ho v schválenom zariadení na likvidáciu elektrických a elektronických zariadení.

(Obr. 7)

Nástroj triedy II.

(Obr. 8)

Označenie týkajúce sa emisie hluku do okolia podľa smerníc a nariadení EÚ a UK a legislatívy v štáte New South Wales „Protection of the Environment Operations (Noise Control) Regulations 2017“ (Nariadenia o ochrane životného prostredia pri prevádzke (kontrola hluku) z roku

Chránené proti prúdu vody pod nízkym tlakom zo všetkých uhlov.

(Obr. 10)

Chráňte pred mrazom.

(Obr. 11)

Tento výrobok je v súlade s príslušnými smernicami EÚ.

Poznámka: Ostatné symboly/emblémy na výrobku odkazujú na zvláštne požiadavky certifikácie pre určité trhy.

Poškodenie výrobku

Nie sme zodpovední za škody na našom výrobku v prípade:

• nesprávne vykonanej opravy výrobku,
• opravy výrobku, pri ktorej neboli použité diely od výrobcu alebo diely schválené výrobcom,
• používania príslušenstva od iného výrobcu alebo príslušenstva, ktoré nie je schválené výrobcom,
• opravy výrobku, ktoré neboli vykonané v schválenom servisnom stredisku alebo schválenými kompetentnými osobami.

Podpora

Pre podporu týkajúcu sa výrobku prejdite do časti Podpora, www.husqvarna.com kde nájdete pokyny, návody na riešenie problémov alebo môžete využit' Husqvarna samoobslužný portál a asistenta výrobku (ak je k dispozícii vo vašom trhu). Pre d'alšiu podporu týkajúcu sa výrobku sa obrát'te na svojho Husqvarna servisného predajcu.

Bezpečnost'

Bezpečnostné definície

Výstrahy, upozornenia a poznámky slúžia na zdôraznenie mimoriadne dôležitých častí návodu.

VÝSTRAHA: Používa sa, ak pre obsluhu alebo osoby v okolí existuje nebezpečenstvo poranenia alebo smrti v prípade nedodržania pokynov v návode.

VAROVANIE: Používa sa, ak hrozí nebezpečenstvo poškodenia produktu, iných materiálov alebo okolitej oblasti v prípade nedodržania pokynov v návode.

Poznámka: Používa sa na poskytnutie informácií nad rámec nevyhnutných informácií v danej situácii.

Bezpečnostné pokyny pre prevádzku

VÝSTRAHA: Skôr než budete výrobok

používat', prečítajte si nasledujúce výstrahy.

• Výrobok nepoužívajte, ak je poškodený napájací kábel, vysokotlaková hadica, blokovanie páčky plynu alebo rukovät' čističa.
• Pred používaním výrobku skontrolujte, či nemá známky poškodenia. Výrobok nepoužívajte, ak má poškodené alebo chýbajúce diely.
• Rukovät' čističa držte pevne obomi rukami. Pri stlačení páčky vypínača dochádza k spätnému nárazu.
• Pri prevádzke výrobku bud'te opatrný. Vysoký tlak, ktorý výrobok vyvinie, je nebezpečný a môže spôsobit' úraz.
• Nemierte prúdom vody na seba, iné osoby alebo zvieratá.
• Nemierte prúdom vody na seba alebo iné osoby za účelom čistenia obuvi.
• Nemierte prúdom vody na elektrické zariadenia alebo na samotný výrobok.
• Pri obsluhe výrobku používajte osobné ochranné prostriedky. Pozrite si čast'

Osobné ochranné prostriedky na strane 392.

• Nepoužívajte výrobok v blízkosti iných osôb, ak nepoužívajú osobné ochranné pomôcky.
• Ak používate čistiaci prostriedok, riad'te sa bezpečnostnými pokynmi uvedenými pre daný prostriedok.
• Používajte len čistiace prostriedky Husqvarna.
• Používajte správny tlak vody a čistiace prostriedky a výrobok používajte výhradne na účely uvedené v tomto návode. Ak použijete nesprávny tlak vody, čistiaci prostriedok alebo použijete výrobok na odlišné účely, ako sú uvedené v tomto návode, môže dôjst' k poškodeniu výrobku, povrchov, materiálov alebo iných zariadení. Spoločnost' Husqvarna nepreberá záväzky za škody spôsobené nesprávnym používaním.
• Neodporúča sa pripájat' tento výrobok k rozvodom pitnej vody. Ak je výrobok nutné pripojit' k rozvodom pitnej vody, riad'te sa miestnymi a štátnymi predpismi. V prípade potreby používajte zabraňovač spätného toku (nie je súčast'ou balenia).

Voda, ktorá prešla zariadením na zamedzenie spätnému toku sa považuje za nepitnú (úžitkovú) vodu.

- Nestriekajte vodu na horlavé kvapaliny. Nebezpečenstvo výbuchu.

- Nenechajte deti používat' výrobok.

- Nenechajte deti hrat' sa s výrobkom.

- Nenechajte nevyškolené osoby používat' výrobok.

- Používajte iba príslušenstvo a náhradné diely, ktoré boli schválené spoločnost'ou Husqvarna.

- Elektrické pripojenie musí vykonat' kvalifikovaný elektrotechnik, pripojenie musí vyhovovat' norme IEC 60364-1.

- Používajte prúdový chránič, ktorý preruší prívod elektrickej energie, ak hodnota zvodového prúdu presiahne 30 mA po dobu 30 ms. Ak nemáte prúdový chránič, použite zariadenie, ktoré reaguje na problémy s uzemnením.

- Použite oneskorené poistky alebo poistky štartu motora triedy C alebo D podla normy IEC 898-1 alebo IEC947-2 alebo zodpovedajúcich noriem mimo priestoru EIC.

• PW 480, PW 490 informácie o impedancii: Pri pripojení vysokotlakových čističov PW 480, PW 490 k zdroju napájania je maximálna povolená impedancia 0,40234 Ω (Zmax). Porad'te sa s dodávateľom energie, aby bolo zariadenie pripojené len k zdroju napájania, ktorý má maximálnu povolenú impedanciu, prípadne nižšiu.
• Nie je potrebné uskutočnit' žiadne úpravy na zariadeniach, ktoré sú označené dvojitým napätím a frekvenciou.
• Ak je nevyhnutné použit' predlžovací kábel, uistite sa, že je vhodný na vonkajšie použitie. Dbajte na to, aby bola zásuvka najmenej 60 mm od zeme. Pripojenie musí byt' vždy suché.
• Otočte vypínač do vypnutej polohy (0), odpojte elektrickú zástrčku a zamknite blokovanie páčky vypínača, než sa vzdialite od výrobku.
• Otočte vypínač do vypnutej polohy (0) a odpojte elektrickú zástrčku predtým, než začnete vymieňat' príslušenstvo.
• Otočte vypínač do vypnutej polohy (0) a odpojte elektrickú zástrčku predtým, než výrobok začnete čistit'

alebo na ñom vykonávat' údržbu.

• Výrobok nepoužívajte na miestach, kde je teplota okolia menej ako 0 °C.
• Zamrznutý výrobok nezapínajte.
• Výrobok nepoužívajte vo vnútri.
• Na výrobok, ktorý je v prevádzke, neumiestňujte žiadne predmety.
• Nepite vodu, ktorá bola používaná s výrobkom.
  • Výrobok nepoužívajte v blízkosti otvorených okien.
• Dávajte pozor na odletujúce predmety. Kamene a iné nepripevnené predmety môžu zasiahnut' oči a spôsobit' slepotu alebo vážne poranenie.
• Ak výrobok nefunguje správne, pozrite si čast' Osobné ochranné prostriedky na strane 392.

Osobné ochranné prostriedky

VÝSTRAHA: Skôr než budete výrobok používat', prečítajte si nasledujúce výstrahy.

- Osobné ochranné prostriedky nedokážu úplne vylúčit' riziko, ale môžu znížit'

vážnosť zranenia v prípade nehody. Váš predajca vám pomôže pri výbere správnych prostriedkov.

• Noste odolné protišmykové topánky alebo podobnú obuv. Výrobok neobsluhujte v otvorených topánkach ani s bosými nohami.
• Používajte ochranné oblečenie.
• Používajte schválené chrániče sluchu.
• Používajte ochranné okuliare.
• Používajte ochranu dýchania triedy FFP2 alebo ekvivalentnú, ak výrobok používate v priestoroch, kde sa môžu vytvárat' nebezpečné aerosóly.

VÝSTRAHA: Skôr než budete výrobok používat', prečítajte si nasledujúce výstrahy.

• Výrobok nepoužívajte s bezpečnostnými zariadeniami, ktoré sú poškodené alebo nefungujú správne.
• Neodstraňujte ani neupravujte bezpečnostné zariadenia.

- Pravidelne kontrolujte bezpečnostné zariadenia. Ak sú bezpečnostné zariadenia poškodené alebo nefungujú správne, obrát'te sa na servisného zástupcu Husqvarna.

Výrobok je vybavený automatickým systémom tepelnej ochrany. Ak sa výrobok príliš zahreje, systém tepelnej ochrany preruší napájanie výrobku. V prípade, že systém tepelnej ochrany prerušil napájanie, počkajte, kým výrobok vychladne. Systém tepelnej ochrany sa automaticky obnoví do pôvodného stavu, ked' výrobok dostatočne vychladne.

Hydraulický poistný ventil

Výrobok disponuje zabudovaným hydraulickým poistným ventilom, ktorý zabraňuje príliš vysokému tlaku v systéme.

VÝSTRAHA: Skôr než začnete s údržbou výrobku, prečítajte si nasledujúce výstrahy.

VAROVANIE: Pred každým uvedením výrobku do prevádzky po dlhšom čase uskladnenia vykonajte údržbu.

• Otočte vypínač do vypnutej polohy (0) a odpojte elektrickú zástrčku zo zdroja napájania predtým, než začnete vykonávat' údržbu na výrobku.
• Odstavte výrobok od vodného zdroja a uistite sa, že sú všetky diely suché, než začnete vykonávat' údržbu na výrobku.

• Vykonávajte len údržbu uvedenú v tomto návode na obsluhu.

• Používajte iba originálne náhradné diely odporúčané spoločnost'ou Husqvarna. Vysokotlakové hadice na vodu, tvarovky a spojky sú dôležité pre bezpečnost' pri používaní výrobku. Používajte iba hadice, tvarovky a spojky odporúčané výrobcom.

• Výrobok neopravujte. Obrát'te sa na servisného zástupcu Husqvarna.
• Obrát'te sa na servisného zástupcu Husqvarna v prípade poškodenia napájacieho kábla alebo zástrčky.
• Nedovolte det'om, aby výrobok čistili alebo na ñom vykonávali údržbu.

VÝSTRAHA: Skôr než budete výrobok používat', prečítajte si nasledujúce výstrahy.

- Tento výrobok je nebezpečný, ak sa nepoužíva správne alebo ak nie ste pri jeho používaní opatrní. V prípade nedodržania bezpečnostných pokynov hrozí poranenie alebo usmrtenie.

• Vždy zachovávajte opatrnost' a riad'te sa zdravým úsudkom. Ak si v určitých situáciách nie ste istí, ako máte výrobok používat', výrobok nepoužívajte a pred pokračovaním v práci sa porad'te so servisným zástupcom spoločnosti Husqvarna.
• Nezabudnite, že operátor bude zodpovedný za nehody zahrňajúce iné osoby alebo ich majetok.
• Výrobok udržiavajte čistý. Symboly a emblémy musia byt' čitateľné.
• Nikdy nedovolte používat' zariadenie det'om ani osobám, ktoré sa neoboznámili s návodom na používanie. Miestne predpisy môžu obmedzovat' vek používateľa.
• Tento výrobok smú obsluhovat' osoby so zníženými fyzickými, zmyslovými alebo mentálnymi

schopnost'ami, pokiaľ sú tieto osoby pod dohladom alebo boli poučené o bezpečnom používaní výrobku a rozumejú súvisiacim rizikám.

• Tento výrobok smú obsluhovat' osoby s nedostatkom skúseností a vedomostí, pokiaľ sú tieto osoby pod dohladom alebo boli poučené o bezpečnom používaní výrobku a rozumejú súvisiacim rizikám.
• Výrobok nepoužívajte, ak ste unavení, chorí alebo ste pod vplyvom alkoholu, drog alebo liekov. Vyššie uvedené prípady majú negatívny vplyv na váš zrak, ostražitost', koordináciu a úsudok.
• Ak sa výrobok poškodí, nepoužívajte ho.
• Výrobok žiadnym spôsobom neupravujte ani nepoužívajte, ak existuje možnosť, že bol upravený inými osobami.

Montáž

Úvod

VÝSTRAHA: Pred montážou výrobku si prečítajte kapitolu o bezpečnosti a uistite sa, že rozumiete informáciám, ktoré sa v nej uvádzajú.

Inštalácia spodného držiaka na rukovát a predlžovací nadstavec čističa

- Zatlačte spodný držiak na predlžovací nadstavec do rukoväti, až kým nezapadne na miesto. (Obr. 14)

- Nainštalujte horný držiak pomocou skrutky. (Obr. 15)

Montáž adaptéra záhradnej hadice

1. Odstráňte prepravný kryt z prívodu vody a vyhod'te ho. (Obr. 17)
2. Nainštalujte vodný filter a adaptér záhradnej hadice na prívod vody.

VAROVANIE: Adaptér záhradnej hadice sa musí namontovat' priamo na prívod vody. Ked' sa adaptér záhradnej hadice nenamontuje priamo, môže dôjst' k poškodeniu závitov a k úniku kvapaliny.

1. Adaptér záhradnej hadice úplne utiahnite.
2. Ak chcete adaptér záhradnej hadice odmontovat', postupujte rovnako, ale v opačnom poradí.

Prevádzka

Úvod

VÝSTRAHA: Pred používaním výrobku si prečítajte kapitolu o bezpečnosti a uistite sa, že rozumiete informáciám, ktoré sa v nej uvádzajú.

Husqvarna Connect

Husqvarna Connect je bezplatná aplikácia pre mobilné zariadenia. Aplikácia Husqvarna Connect prináša rozšírené funkcie pre výrobok Husqvarna:

• Rozšírené informácie o výrobku.
• Informácie a podpora vzt'ahujúce sa na súčasti výrobku a servis.

Ako používat' Husqvarna Connect

1. Stiahnite si aplikáciu Husqvarna Connect do mobilného zariadenia.
2. Zaregistrujte sa v aplikácii Husqvarna Connect.
3. Ak chcete pripojit' a zaregistrovať produkt, postupujte podľa pokynov v aplikácii Husqvarna Connect.

Poznámka: Aplikácia Husqvarna Connect je k dispozícii na prevzatie iba v niektorých trhoch. Ak potrebujete d'alšie informácie, obrát'te sa na servisného predajcu.

Inštalácia rukoväti čističa

• Pevne držte rukovát' čističa jednou rukou a vtlačte koncovku vysokotlakovej hadice na vodu do rýchlospojky na rukoväti. (Obr. 18)

Pripojenie predlžovacieho nadstavca

1. Držte rukovát čističa jednou rukou a zatlačte spojku predlžovacieho nadstavca do rukoväte. (Obr. 20)

2. Otočte predlžovací nadstavec v smere hodinových ručičiek a uvoľnite ho. Predlžovací nadstavec zaklapne na miesto.

Odpojenie predlžovacieho nadstavca

Nasadenie a odstránenie hlavice

• Jemná hlavica s priamym prúdom vody
- Silná hlavica s rotujúcim prúdom vody

Jemnú hlavicu je možné používať na čistenie citlivých povrchov, aké sú napríklad na vozidle. Silnú hlavicu je možné používať na čistenie povrchov, ktoré nie sú citlivé, ako napríklad príjazdové cesty.

(Obr. 22)

VAROVANIE: Silnú hlavicu nepoužívajte na citlivé povrchy, ako napríklad lakované povrchy vozidla. Striekacia hlavica s rotujúcim prúdom vody môže takýto povrch poškodit'.

Nastavenie výšky rukoväti

1. Stlačte a podržte tlačidlo na nastavenie výšky rukoväti. (Obr. 26)
2. Potiahnite rukovät' do vhodnej polohy.
3. Uvoľnite tlačidlo na nastavenie výšky rukoväti.

Úprava tlaku prúdu vody

Striekacia hlavica s priamym prúdom vody umožňuje nastavenie tlaku.

VAROVANIE: Nepoužívajte vysoký tlak na citlivé povrchy. Prúd vody môže takýto povrch poškodit'.

1. Pripojte výrobok k vodnému zdroju. V časti Pripojenie výrobku k vodnému zdroju na strane 397.
2. Systém odvzdušnite. V časti Odvzdušnenie systému na strane 398.
3. Zapnite výrobok. V časti Zapnutie výrobku na strane 398.

Pripojenie výrobku k vodnému zdroju

Výrobok je možné používat's vodou z vodovodného potrubia alebo z otvoreného vodného zdroja, napríklad jazera alebo sudu s vodou.

• Ako výrobok pripojit' k vodovodnému potrubiu nájdete v časti Pripojenie výrobku k vodovodnému potrubiu na strane 397.
• Ako výrobok pripojit' k otvorenému vodnému zdroju nájdete v časti Pripojenie výrobku k otvorenému vodnému zdroju na strane 397.

Pripojenie výrobku k vodovodnému potrubiu

1. Ak je k dispozícii, nainštalujte adaptér záhradnej hadice a vodný filter na prívod vody na výrobok. Pozrite si čast' Montáž adaptéra záhradnej hadice na strane 396.
2. Pripojte záhradnú hadicu k vodovodnému potrubiu. Použite ½“ záhradnú hadicu s dížkou 10 – 25 m. (Obr. 31)

VAROVANIE: Tlak vody vo vodovodnom potrubí nesmie presahovat' 1 MPa (10 barov).

VAROVANIE: Teplota vody vo vodovodnom potrubí nesmie presahovat' 60 °C.

VAROVANIE: Ak je to možné, výrobok nepripájajte k rozvodom pitnej vody. Ak je výrobok nutné pripojit' k rozvodom pitnej vody, riad'te sa miestnymi a štátnymi predpismi. V prípade potreby použite spätnú klapku. Pozrite si čast' Schválené príslušenstvo na strane 403.

1. Otvorte ventil na vodovodnom potrubí a uistite sa, že voda môže voľne pretekat' záhradnou hadicou. (Obr. 32)
2. Zatvorte ventil na vodovodnom potrubí.
3. Pripojte záhradnú hadicu k prívodu vody na výrobku. (Obr. 33)
4. Elektrickú zástrčku zapojte do zdroja napájania.
5. Pevne držte rukovát' čističa jednou rukou a vtlacte koncovku vysokotlakovej hadice na vodu do rýchlospojky na rukováti. (Obr. 34)
6. Otvorte ventil na vodovodnom potrubí.
7. Pred používaním výrobku systém odvzdušnite. Pozrite si čast' Odvzdušnenie systému na strane 398.

Pripojenie výrobku k otvorenému vodnému zdroju

Výrobok je možné používať s vodou z otvoreného vodného zdroja, napríklad jazera alebo suda s vodou. Použite ½“ saciu hadicu s dĺžkou najviac 3 m. Pozrite si čast’ Schválené príslušenstvo na strane 403

(Obr. 35)

VAROVANIE: Teplota vody v zdroji nesmie presahovat' 20 °C.

VAROVANIE: Výrobok sa nesmie nachádzat' viac ako 1 m nad hladinou zdroja vody.

1. Ak je adaptér záhradnej hadice namontovaný, odstráňte ho z prívodu vody na výrobku. (Obr. 36)

VAROVANIE: Filter vody v prívode vody neodstraňujte.

Odvzdušnenie systému

VAROVANIE: Pred odvzdušňovaním systému musí byt' vypínač vo vypnutej polohe (0).

1. Pripojte výrobok k vodnému zdroju. Pozrite si čast' Pripojenie výrobku k vodnému zdroju na strane 397.

2. Pripojte predlžovací nadstavec na rukovát' čističa. Pozrite si čast' Pripojenie predlžovacieho nadstavca na strane 396.

3. Odomknite blokovanie páčky vypínača. Pozrite si čast' Uzamknutie a odomknutie blokovania páčky vypínača na strane 398.

4. Stlačte a podržte páčku vypínača, kým z hlavice na predlžovacom nadstavci neprestane vychádzat' voda. (Obr. 39)

Odpojenie výrobku od vodného zdroja

1. Otočte vypínač do vypnutej polohy (0).

2. Ak je výrobok pripojený k vodovodnému potrubiu, zatvorte ventil na vodovodnom potrubí.

3. Ak je výrobok pripojený k vodovodnému potrubiu, odpojte záhradnú hadicu a spätnú klapku od vodovodného potrubia. (Obr. 40)

4. Ak je výrobok napojený na otvorený vodný zdroj, odpojte saciu hadicu od zdroja.

5. Stlačte a podržte páčku vypínača, kým z hlavice na predlžovacom nadstavci neprestane vychádzat' voda.

6. Odpojte záhradnú hadicu od prívodu vody na výrobku. (Obr. 41)

Uzamknutie a odomknutie blokovania páčky vypínača

VAROVANIE: Výrobok používajte výhradne vo vzpriamenej polohe. Používanie výrobku vo vodorovnej polohe ho môže poškodit'.

1. Pripojte výrobok k vodnému zdroju. Pozrite si čast' Pripojenie výrobku k vodnému zdroju na strane 397.

2. Elektrickú zástrčku zapojte do zdroja napájania.

3. Otočte vypínač do zapnutej polohy (I). (Obr. 44)

4. Odomknite blokovanie páčky vypínača. Pozrite si čast' Uzamknutie a odomknutie blokovania páčky vypínača na strane 398.

5. Zatlačte páčku vypínača na rukoväti čističa.

1. Uvoľnite páčku vypínača na rukoväti čističa.

2. Zamknite blokovania páčky vypínača. Pozrite si časť Uzamknutie a odomknutie blokovania páčky vypínača na strane 398

3. Otočte vypínač do vypnutej polohy (0). (Obr. 45)
4. Vytiahnite zástrčku zo zdroja napájania.
5. Odstavte výrobok od vodného zdroja. Pozrite si čast' Odpojenie výrobku od vodného zdroja na strane 398

Poznámka: Vždy výrobok odstavte od vodného zdroja, ked' sa od výrobku vzdialite na viac ako 5 minút.

Používanie čistiaceho prostriedku

VAROVANIE: Používajte iba čistiace prostriedky, ktoré odporúča Husqvarna.

VAROVANIE: Uistite sa, že hadica nie je zalomená.

1. Na nádrž na čistiaci prostriedok nasadte uzáver. Nádrž na čistiaci prostriedok umiestnite do príslušnej polohy. (Obr. 49)
2. Nasadte jemnú hlavicu. Pozrite si čast' Nasadenie a odstránenie hlavice na strane 396.
3. Nastavte jemnú hlavicu na režim čistiaceho prostriedku.
4. Otočením spínača čistiaceho prostriedku nastavte množstvo čistiaceho prostriedku. Pozrite si čast' Úprava množstva čistiaceho prostriedku na strane 397.
5. Pripojte výrobok k vodnému zdroju. Pozrite si čast' Pripojenie výrobku k vodnému zdroju na strane 397.
6. Zapnite výrobok. Pozrite si čast' Zapnutie výrobku na strane 398.

Údržba

Úvod

Údržba a opravné práce na výrobku si vyžadujú špeciálne školenie. Zaručujeme dostupnost' profesionálnych opravných prác a údržby.

Podrobnejšie informácie nájdete na stránke www.husqvarna.com.

Plán údržby

Údržba Pred pou-	žitím	Po použití
Vykonajte všeobecnú kontrolu. V časti Vykonanie všeobecnej kontroly na strane 399.	X
Vyčistite výrobok. V časti Čistenie výrobku na strane 400.		X
Vyčistite predlžovací nadstavec a hlavice. V časti Čistenie predlžovacieho nadstavca a hlavíc na strane 400.		X
Vyčistite filter vody. Ak je filter vody poškodený, vymeňte ho. V časti Čistenie vodného filtra na strane 400.		X
Namažte kruhové tesnenia na spojkách. V časti Namazanie kruhových tesnení na spojkách na strane 400.		X

Vykonanie všeobecnej kontroly

zástrčku zo zdroja napájania predtým, než začnete vykonávať údržbu na výrobku.

VÝSTRAHA: Otočte vypínač do vypnutej polohy (0) a odpojte elektrickú

VAROVANIE: Odstavte výrobok od vodného zdroja a uistite sa, že sú všetky diely suché, než začnete vykonávat' údržbu na výrobku.

• Skontrolujte, či sú matice a skrutky na výrobku dotiahnuté.
• Uistite sa, že káble produktu nie sú v polohe, v ktorej by sa mohli poškodit'.
• Skontrolujte, či vysokotlaková hadica nie je opotrebovaná alebo poškodená.

VÝSTRAHA: Výrobok nepoužívajte, ak je vysokotlaková hadica opotrebovaná alebo poškodená.

Čistenie výrobku

VAROVANIE: Odstavte výrobok od vodného zdroja a uistite sa, že sú všetky diely suché, než začnete vykonávať údržbu na výrobku.

• Očistite všetky vonkajšie diely suchou handričkou.
• Na čistenie výrobku nepoužívajte vysokotlakový čistič.
• Zabezpečte, aby boli všetky vstupné vzduchové otvory čisté, aby teplota výrobku bola vždy dostatočne nízka.

Čistenie predlžovacieho nadstavca a hlavíc

VAROVANIE: Odstavte výrobok od vodného zdroja a uistite sa, že sú všetky diely suché, než začnete vykonávať údržbu na výrobku.

1. Ak je na predlžovacom nadstavci nasadená hlavica, odstráňte ju z nadstavca. Pozrite si časť Nasadenie a odstránenie hlavice na strane 396.

2. Vyčistite hlavice, spojku na predlžovacom nadstavci a spojku na rukoväti s použitím mydlovej vody. (Obr. 50)

3. Ak sa v hlaviciach nachádzajú prekážky, odstráňte ich pomocou čistiaceho nástroja. (Obr. 51)

Čistenie vodného filtra

VAROVANIE: Odstavte výrobok od vodného zdroja a uistite sa, že sú všetky diely suché, než začnete vykonávať údržbu na výrobku.

1. Ak je adaptér záhradnej hadice namontovaný, odstráňte ho z prívodu vody na výrobku. (Obr. 52)
2. Vytiahnite filter vody. Použite kliešte. (Obr. 53)
3. Skontrolujte, či filter vody nie je poškodený. Ak je filter vody poškodený, vymeňte ho. (Obr. 54)
4. Prepláchnite filter vody čistou vodou. (Obr. 55)

VAROVANIE: Odstavte výrobok od vodného zdroja a uistite sa, že sú všetky diely suché, než začnete vykonávať údržbu na výrobku.

1. Odpojte predlžovací nadstavec od rukoväte čističa a rukovät' čističa od vysokotlakovej hadice. V časti Pripojenie predlžovacieho nadstavca na strane 396 a Inštalácia rukoväti čističa na strane 396.
2. Namažte kruhové tesnenia na adaptéry záhradnej hadice, predlžovacom nadstavci a vysokotlakovej hadici mazaním. V časti Technické údaje na strane 402 nájdete informácie o správnom type mazania. (Obr. 56)

Riešenie problémov

Plán riešenia problémov

Problém Možná príčina Riešenie
Výrobok sa nedá spustit'. Elektrická zástrčka nie je pripojenák zdroju napájania.		Elektrickú zástrčku zapojte do zdrojanapájania.
		Vypínač je vo vypnutej polohe (0). Otočte vypínač do zapnutej polohy(l).
		Zdroj napájania neposkytuje napája-nie.
		Napájací kábel je poškodený. Kontaktujte schváleného servisného zástupcu spoločnosti.
		Systém tepelnej ochrany prerušil na-pájanie.
		Bol použitý nesprávny typ predlžova-cieho kábla.
Došlo k vypáleniu poistky pri spuste-ní alebo počas prevádzky.	Bol použitý nesprávny typ poistky. Uistite sa, že používate pomalú poist-ku triedy „C“ alebo „K“.
Výrobok sa nezastavuje. Výrobok je poškodený. Odpojte elektrickú zástrčku a obrát'-te sa na schváleného servisného zá-stupcu.
Výrobok sa príliš zahrieva. Prietok vzduchu je nedostatočný. Vyčistite otvory nasávania vzduchu.
Výrobok nebeží plynule. Vo vnútri systému je prítomný vzduch.		Systém odvzdušnite.
Tlak vody nie je uspokojivý. Hadica je ohnutá. Uistite sa, že sa po dĺžke hadice ne-vyskytujú žiadne ohyby.

Preprava, skladovanie a likvidácia

Preprava

• Pred uskladnením vypustite všetku vodu z výrobku, vysokotlakovej hadice a príslušenstva.
• Pripravte výrobok na uskladnenie. V časti Príprava výrobku na uskladnenie na strane 402.
• Výrobok skladujte v suchom prostredí, ktoré je chránené pred mrazom.

Príprava výrobku na uskladnenie

1. Zastavte výrobok a odpojte elektrickú zástrčku od zdroja napájania.
2. Odstavte výrobok od vodného zdroja. Pozrite si čast' Odpojenie výrobku od vodného zdroja na strane 398.

3. Skontrolujte, či je všetko príslušenstvo suché.

4. Vložte rukovat', predlžovací nadstavec a hlavice do svojich puzdier a držiakov.

5. Odpojte vysokotlakovú hadicu na vodu od rukoväte a naviňte vysokotlakovú hadicu na navíjací bubon. (Obr. 57)
6. Umiestnite napájací kábel na držiak a upevnite popruh. (Obr. 58)

Likvidácia

Nižšie uvedený symbol znamená, že výrobok nepatrí do komunálneho odpadu. Recyklujte ho prostredníctvom miestneho zberného systému pre elektrické a elektronické zariadenia. Prispejete tým k správnej likvidácii výrobku po skončení jeho životnosti. Informácie získate od miestnych úradov, služby na likvidáciu komunálneho odpadu, vášho predajcu alebo maloobchodného predajcu. Nesprávna likvidácia môže mat' potenciálny negativny vplyv na životné prostredie a zdravie človeka z dôvodu možnej prítomnosti nebezpečných látok.

(Obr. 12)

Poznámka: Tento symbol sa nachádza na výrobku alebo na jeho obale.

Technické údaje

Technické údaje

	PW 480 PW 490 P	PW 490
Objednávacie číslo 9704684-01 9704684-02
Motor a čerpadlo
Typ Sériový motor AC Sériový motor AC Sériový motor AC
Výkon, W 2900 3300 2400
Rozsah napätia, V 230 230 230 – 240
Frekvencia, Hz 50 50 50
Menovitý prúd, A 12,6 14,5 10
Max. prietok vody, l/h 610 650 520
Výstupný tlak vody, počas prevádzky, bar/MPa	140/14	150/15	120/12
Max. tlak vody na výstupe, bary/MPa	180/18	190/19	160/16
Max. tlak vody na vstupe, bary/MPa	10/1 10/1 10/1
Max. teplota vody na vstupe, °C/°F	60/140	60/140	60/140
Max. teplota vody na vstupe (v režime sania), °C/°F 20/68	20/68 20/68
Stupeň IP IPX5 IPX5 IPX5
Bezpečnostná trieda Trieda I. Trieda I. Trieda I.
Mazanie
Typ mazania pre kruhové tesnenia Univerzálne biele	silikónové mazivo	Univerzálne biele silikónové mazivo	Univerzálne biele silikónové mazivo
Hmotnosť
Hmotnosť, kg 27,8 28,4 28,4
Emisie hluku ^64
Nameraná úroveň hlučnosti dB(A) 86 86 86
Zaručená LWA úroveň hlučnosti dB(A) 89 89 89
Úrovne hlučnosti ^65
Úroveň hlučnosti LpA, dB(A) 72 72 72
Úrovne vibrácií ^66
Horná končatina (so štandardnou hlavicou) m/s ^2	<2,5 <2,5	<2,5

Príslušenstvo

Schválené príslušenstvo

Schválené príslušenstvo	Číslo dielu
Čistiaci prípravok na povrchy SC 400	590 65 78-01
Filter vody	590 65 93-01
Zabraňovač spätného toku	590 65 95-01
Sacia hadička	590 65 97-01
Napeňovač FS 400	546 87 18-01
Hlavica na nasávanie vody	590 66 05-01
Súprava rotujúcich kief	590 66 06-01
Predlžovacia hadica, vystužená textilom,10 m	590 66 09-01
Hadica na čistenie potrubí, 15 m	590 66 10-01
Zahnutý predlžovací nadstavec	590 66 11-01
Schválené príslušenstvo Číslo dielu
Čistič kameňa a dreva 590 66 12-01
Čistič vozidla a vosk 590 66 13-01
Súprava kruhových tesnení 591 10 64-01

Vyhlásenie o zhode

Vyhlásenie o zhode EÚ

My, Husqvarna AB, SE-561 82 Huskvarna,

Švédsko, tel.: [phone], vyhlasujeme s plnou

Popis Tlakový čistič
Značka Husqvarna
Typ/model PW 480, PW 490
Identifikácia Výrobné čísla od roku 2022 a novšie

plne spíňa nasledujúce smernice a nariadenia EÚ:

Nariadenie Popis
2006/42/ES „o strojových zariadeniach“
2014/30/EÚ „o elektromagnetickej kompatibilite“
2000/14/ES, príloha V	„týkajúca sa emisie hluku v prostredí pochádzajúceho zo zariadení používaných na volnom priestranstve“
2011/65/EÚ	„o obmedzení používania určitých nebezpečných látok v elektrických a elektronických zariadeniach“

a že sa pri čnom uplatňujú nasledujúce normy

a technické špecifikácie: EN 60335-1:2012/A11:2014/

A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN

60335-2-79:2012, EN 55014-1:2017/A11:2020, EN

61000-3-11:2000, EN 55014-2:2015, EN IEC

63000:2018.

Informácie týkajúce sa emisií hluku nájdete v časti

Claes Losdal, Manažér vývoja/výrobky pre záhradu, Husqvarna AB

Zodpovedný za technickú dokumentáciu

VSEBINA

Uvod....406
Varnost.... 407
Montaža....413
Delovanje....413
Vzdrževanje....416
