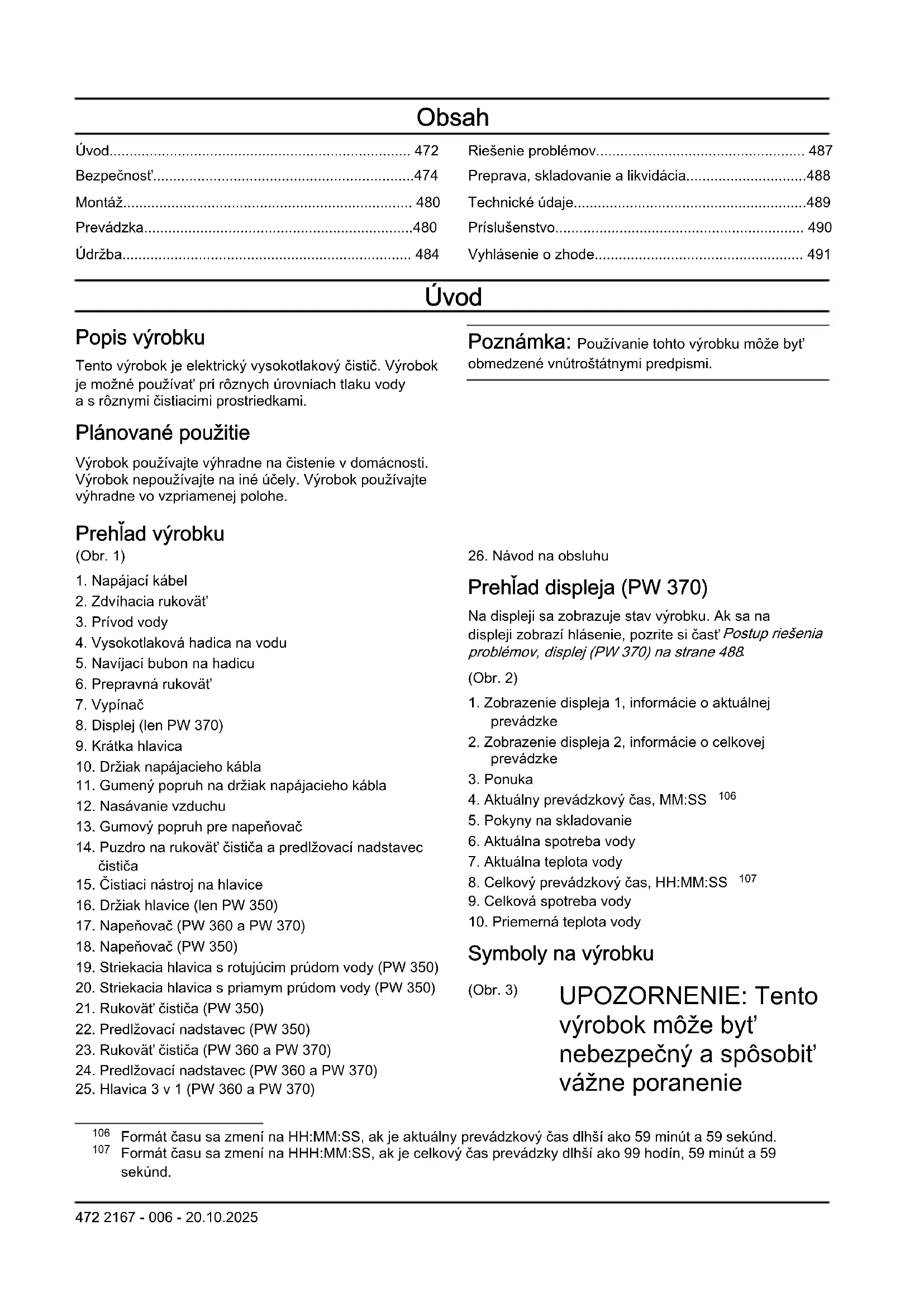

NÁVOD NA OBSLUHU PW 350 HUSQVARNA

2. Zdvíhacia rukoväť

6. Prepravná rukoväť

10. Držiak napájacieho kábla

11. Gumený popruh na držiak napájacieho kábla

12. Nasávanie vzduchu

13. Gumový popruh pre napeňovač

16. Držiak hlavice (len PW 350)

19. Striekacia hlavica srotujúcim prúdom vody (PW 350)

Prehľad displeja (PW 370) Na displeji sa zobrazuje stav výrobku. Ak sa na displeji zobrazí hlásenie, pozrite si časť Postup riešenia problémov, displej (PW 370) na strane 488

1. Zobrazenie displeja 1, informácie o aktuálnej

2. Zobrazenie displeja 2, informácie o celkovej

4. Aktuálny prevádzkový čas, MM:SS

6. Aktuálna spotreba vody

7. Aktuálna teplota vody

8. Celkový prevádzkový čas, HH:MM:SS

Symboly na výrobku (Obr. 3) UPOZORNENIE: Tento výrobok môže byť nebezpečný a spôsobiť vážne poranenie

Formát času sa zmení na HH:MM:SS, ak je aktuálny prevádzkový čas dlhší ako 59 minút a 59 sekúnd.

Formát času sa zmení na HHH:MM:SS, ak je celkový čas prevádzky dlhší ako 99 hodín, 59 minút a 59 sekúnd. 472 2167 - 006 - 20.10.2025alebo usmrtenie obsluhujúceho pracovníka alebo iných osôb. Postupujte opatrne apoužívajte výrobok správnym spôsobom. (Obr. 4) Pred používaním tohto výrobku si prečítajte návod na obsluhu a uistite sa, že porozumiete uvedeným pokynom. (Obr. 5) Výrobok nie je vhodný na pripojenie krozvodom pitnej vody. (Obr. 6) Vysokotlakové prúdy vody môžu predstavovať nebezpečenstvo vprípade ich nesprávneho použitia. Prúd vody sa nesmie smerovať na osoby, elektrické zariadenia alebo výrobok. (Obr. 7) Označenia týkajúce sa ochrany životného prostredia. Výrobok alebo jeho obal nepredstavuje komunálny odpad. Recyklujte ho vschválenom zariadení na likvidáciu elektrických aelektronických zariadení. (Obr. 8) Nástroj triedy II. (Obr. 9) Označenie týkajúce sa emisie hluku do okolia podľa smerníc anariadení EÚ a UK alegislatívy vštáte New South Wales „Protection of the Environment Operations (Noise Control) Regulations 2017“ (Nariadenia oochrane životného prostredia pri prevádzke (kontrola hluku) zroku 2017). Zaručená hladina akustického výkonu výrobku je uvedená vdokumente Technické údaje na strane 489 ana štítku. (Obr. 10) Chránené proti prúdu vody pod nízkym tlakom zo všetkých uhlov. (Obr. 11) Chráňte pred mrazom. (Obr. 12) Tento výrobok je vsúlade spríslušnými smernicami EÚ. Poznámka: Ostatné symboly/emblémy na výrobku odkazujú na zvláštne požiadavky certifikácie pre určité trhy. 2167 - 006 - 20.10.2025 473Poškodenie výrobku Nie sme zodpovední za škody na našom výrobku v prípade:

• nesprávne vykonanej opravy výrobku,

• opravy výrobku, pri ktorej neboli použité diely od výrobcu alebo diely schválené výrobcom,

• používania príslušenstva od iného výrobcu alebo príslušenstva, ktoré nie je schválené výrobcom,

• opravy výrobku, ktorá nebola vykonaná vschválenom servisnom stredisku alebo schválenými kompetentnými osobami. Podpora Pre podporu týkajúcu sa výrobku prejdite do časti Podpora, www.husqvarna.com kde nájdete pokyny, návody na riešenie problémov alebo môžete využiť Husqvarna samoobslužný portál a asistenta výrobku (ak je k dispozícii vo vašom trhu). Pre ďalšiu podporu týkajúcu sa výrobku sa obráťte na svojho Husqvarna servisného predajcu. Bezpečnosť Bezpečnostné definície Výstrahy, upozornenia apoznámky slúžia na zdôraznenie mimoriadne dôležitých častí návodu. VÝSTRAHA: Používa sa, ak pre obsluhu alebo osoby v okolí existuje nebezpečenstvo poranenia alebo smrti v prípade nedodržania pokynov v návode. VAROVANIE: Používa sa, ak hrozí nebezpečenstvo poškodenia produktu, iných materiálov alebo okolitej oblasti vprípade nedodržania pokynov vnávode. Poznámka: Používa sa na poskytnutie informácií nad rámec nevyhnutných informácií v danej situácii. Všeobecné bezpečnostné pokyny VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

Tento výrobok je nebezpečný, ak sa nepoužíva správne alebo ak nie ste pri jeho používaní opatrní. Vprípade nedodržania bezpečnostných pokynov hrozí poranenie alebo usmrtenie.

Vždy zachovávajte opatrnosť a riaďte sa zdravým úsudkom. Ak si vurčitých situáciách nie ste istí, ako máte výrobok používať, výrobok nepoužívajte apred pokračovaním vpráci sa poraďte so servisným

Nezabudnite, že operátor bude zodpovedný za nehody zahŕňajúce iné osoby alebo ich majetok.

Výrobok udržiavajte čistý. Symboly a emblémy musia byť čitateľné.

Nikdy nedovoľte používať zariadenie deťom ani osobám, ktoré sa neoboznámili snávodom na používanie. Miestne predpisy môžu obmedzovať vek používateľa.

V rámci EÚ: Tento výrobok smú obsluhovať osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami, pokiaľ sú tieto osoby pod dohľadom alebo boli poučené obezpečnom používaní výrobku arozumejú súvisiacim rizikám.

V rámci EÚ: Tento výrobok smú obsluhovať osoby snedostatkom skúseností avedomostí, pokiaľ sú tieto osoby pod dohľadom alebo boli poučené obezpečnom používaní výrobku arozumejú súvisiacim rizikám.

Mimo EÚ: Tento výrobok nesmú používať osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami.

Mimo EÚ: Tento výrobok nesmú používať osoby, ktoré nemajú potrebné skúsenosti alebo znalosti.

Výrobok nepoužívajte, ak ste unavení, chorí alebo ste pod vplyvom alkoholu, drog alebo liekov. Vyššie uvedené prípady majú negatívny vplyv na váš zrak, ostražitosť, koordináciu a úsudok.

Výrobok žiadnym spôsobom neupravujte ani nepoužívajte, ak existuje možnosť, že bol upravený inými osobami. Bezpečnostné pokyny pre prevádzku VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

Pred používaním výrobku skontrolujte, či nemá známky poškodenia. Výrobok nepoužívajte, ak má 2167 - 006 - 20.10.2025 475poškodené alebo chýbajúce diely.

Rukoväť čističa držte pevne obomi rukami. Pri stlačení páčky vypínača dochádza kspätnému nárazu.

Pri prevádzke výrobku buďte opatrný. Vysoký tlak, ktorý výrobok vyvinie, je nebezpečný amôže spôsobiť úraz.

Nemierte prúdom vody na seba, iné osoby alebo zvieratá.

Pri obsluhe výrobku používajte osobné ochranné prostriedky. Pozri časť Osobné ochranné prostriedky na strane 478

Nepoužívajte výrobok vblízkosti iných osôb, ak nepoužívajú osobné ochranné pomôcky.

Používajte iba čistiace prostriedky, ktoré odporúča Husqvarna. Iné čistiace prostriedky alebo chemikálie môžu ovplyvniť bezpečnosť výrobku.

Používajte správny tlak vody ačistiace prostriedky avýrobok používajte výhradne na účely uvedené vtomto návode. Ak použijete nesprávny tlak vody, čistiaci prostriedok alebo použijete výrobok na odlišné účely, ako sú uvedené vtomto návode, môže dôjsť kpoškodeniu výrobku, povrchov, materiálov alebo iných zariadení. Spoločnosť Husqvarna nepreberá záväzky za škody spôsobené nesprávnym používaním.

Neodporúča sa pripájať tento výrobok krozvodom pitnej vody. Ak je výrobok nutné pripojiť krozvodom pitnej vody, riaďte sa miestnymi aštátnymi predpismi. Vprípade potreby používajte zabraňovač spätného toku (nie je súčasťou balenia). Voda, ktorá prešla zariadením na zamedzenie spätnému toku sa považuje za nepitnú (úžitkovú) vodu.

Nestriekajte vodu na horľavé kvapaliny. Nebezpečenstvo výbuchu.

Nenechajte deti používať výrobok.

2167 - 006 - 20.10.2025• Deti musia byť pod dozorom, aby sa svýrobkom nehrali.

Nenechajte nevyškolené osoby používať výrobok.

Používajte iba príslušenstvo anáhradné diely, ktoré boli schválené spoločnosťou Husqvarna.

Elektrické pripojenie musí vykonať kvalifikovaný elektrotechnik, pripojenie musí vyhovovať norme IEC 60364-1.

Používajte prúdový chránič, ktorý preruší prívod elektrickej energie, ak hodnota zvodového prúdu presiahne 30mA po dobu 30ms. Ak nemáte prúdový chránič, použite zariadenie, ktoré reaguje na problémy suzemnením.

Použite oneskorené poistky alebo poistky štartu motora triedy C alebo D podľa normy IEC 898-1 alebo IEC947-2 alebo zodpovedajúcich noriem mimo priestoru EIC.

PW 370 informácie oimpedancii: Pri pripojení vysokotlakového čističa PW 370 kzdroju napájania je maximálna povolená impedancia 0,144 Ω (Zmax). Poraďte sa sdodávateľom energie, aby bolo zariadenie pripojené len kzdroju napájania, ktorý má maximálnu povolenú impedanciu, prípadne nižšiu.

Nie je potrebné uskutočniť žiadne úpravy na zariadeniach, ktoré sú označené dvojitým napätím afrekvenciou.

Ak je nevyhnutné použiť predlžovací kábel, uistite sa, že je vhodný na vonkajšie použitie. Dbajte na to, aby bola zásuvka najmenej 60mm od zeme. Pripojenie musí byť vždy suché.

Otočte vypínač do vypnutej polohy (0) aodpojte elektrickú zástrčku predtým, než začnete vymieňať príslušenstvo.

Otočte vypínač do vypnutej polohy (0) aodpojte elektrickú zástrčku predtým, než výrobok začnete čistiť alebo na ňom vykonávať údržbu.

Výrobok nepoužívajte na miestach, kde je teplota okolia menej ako 0°C.

Výrobok nepoužívajte vo vnútri. 2167 - 006 - 20.10.2025 477• Na výrobok, ktorý je vprevádzke, neumiestňujte žiadne predmety.

Nepite vodu, ktorá bola používaná svýrobkom.

Dávajte pozor na odletujúce predmety. Kamene ainé nepripevnené predmety môžu zasiahnuť oči aspôsobiť slepotu alebo vážne poranenie.

Ak výrobok nefunguje správne, pozrite si časť Riešenie problémov na strane

Osobné ochranné prostriedky VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

Osobné ochranné prostriedky nedokážu úplne vylúčiť riziko, ale môžu znížiť vážnosť zranenia v prípade nehody. Váš predajca vám pomôže pri výbere správnych prostriedkov.

Noste odolné protišmykové topánky alebo podobnú obuv. Výrobok neobsluhujte votvorených topánkach ani sbosými nohami.

Používajte ochranné oblečenie.

Používajte ochranné okuliare.

Počas prevádzky výrobku sa môžu vytvoriť aerosóly. Inhalácia aerosólov môže byť nebezpečná pre zdravie. Používajte ochranu dýchania triedy FFP2 alebo ekvivalentnú, ak výrobok používate vpriestoroch, kde sa môžu vytvárať nebezpečné aerosóly. Bezpečnostné zariadenia na výrobku VÝSTRAHA: Skôr než budete výrobok používať, prečítajte si nasledujúce výstrahy.

Výrobok nepoužívajte sbezpečnostnými zariadeniami, ktoré sú poškodené alebo nefungujú správne.

Pravidelne kontrolujte bezpečnostné zariadenia. Ak sú bezpečnostné zariadenia poškodené alebo nefungujú správne, obráťte

PW 360 a PW 370 (Obr. 15) Spúšťač Výrobok sa spustí stlačením páčky vypínača. Zastaví sa, keď je páčka vypínača uvoľnená. Systém tepelnej ochrany Výrobok je vybavený automatickým systémom tepelnej ochrany. Ak sa výrobok príliš zahreje, systém tepelnej ochrany preruší napájanie výrobku. Vprípade, že systém tepelnej ochrany prerušil napájanie, počkajte, kým výrobok vychladne. Systém tepelnej ochrany sa automaticky obnoví do pôvodného stavu, keď výrobok dostatočne vychladne. Hydraulický poistný ventil Výrobok disponuje zabudovaným hydraulickým poistným ventilom, ktorý zabraňuje príliš vysokému tlaku vsystéme. Bezpečnostné pokyny pre údržbu VÝSTRAHA: Skôr než začnete súdržbou výrobku, prečítajte si nasledujúce výstrahy. VAROVANIE: Pred každým uvedením výrobku do prevádzky po dlhšom čase uskladnenia vykonajte údržbu.

Odstavte výrobok od vodného zdroja auistite sa, že sú všetky diely suché, než začnete vykonávať údržbu na výrobku.

Vykonávajte len údržbu uvedenú vtomto návode na obsluhu. 2167 - 006 - 20.10.2025 479• Používajte iba originálne náhradné diely odporúčané spoločnosťou Husqvarna. Vysokotlakové hadice na vodu, tvarovky a spojky sú dôležité pre bezpečnosť pri používaní výrobku. Používajte iba hadice, tvarovky a spojky, ktoré odporúča Husqvarna.

Obráťte sa na servisného zástupcu Husqvarna vprípade poškodenia napájacieho kábla alebo zástrčky.

Nedovoľte deťom, aby výrobok čistili alebo na ňom vykonávali údržbu. Montáž Úvod VÝSTRAHA: Pred montážou výrobku si prečítajte kapitolu obezpečnosti a uistite sa, že rozumiete informáciám, ktoré sa v nej uvádzajú. Montáž adaptéra záhradnej hadice

1. Odstráňte prepravný kryt zprívodu vody avyhoďte

2. Namontujte adaptér záhradnej hadice na prívod

vody. (Obr. 17) VAROVANIE: Adaptér záhradnej hadice sa musí namontovať priamo na prívod vody. Keď sa adaptér záhradnej hadice nenamontuje priamo, môže dôjsť kpoškodeniu závitov akúniku kvapaliny.

3. Adaptér záhradnej hadice úplne utiahnite.

4. Ak chcete adaptér záhradnej hadice odmontovať,

3. Čistiaci nástroj vložte do držiaka.

Prevádzka Úvod VÝSTRAHA: Pred používaním výrobku si prečítajte kapitolu obezpečnosti auistite sa, že rozumiete informáciám, ktoré sa vnej uvádzajú. Husqvarna Connect Husqvarna Connect je bezplatná aplikácia pre mobilné zariadenia. Aplikácia Husqvarna Connect prináša rozšírené funkcie pre výrobok Husqvarna:

• Rozšírené informácie o výrobku.

• Informácie a podpora vzťahujúce sa na súčasti výrobku a servis. Ako používať Husqvarna Connect

1. Stiahnite si aplikáciu Husqvarna Connect do

mobilného zariadenia.

2. Zaregistrujte sa v aplikácii Husqvarna Connect.

3. Ak chcete pripojiť a zaregistrovať produkt,

postupujte podľa pokynov v aplikácii Husqvarna Connect. Poznámka: Aplikácia Husqvarna Connect je k dispozícii na prevzatie iba v niektorých trhoch. Ak potrebujete ďalšie informácie, obráťte sa na servisného predajcu. 480 2167 - 006 - 20.10.2025Rozloženie azloženie prepravnej rukoväte

• Pri rozkladaní prepravnej rukoväte zatlačte tlačidlá na ľavej apravej strane aprepravnú rukoväť vytiahnite nahor. (Obr. 19)

• Pri skladaní prepravnej rukoväte zatlačte tlačidlá na ľavej apravej strane aprepravnú rukoväť zatlačte nadol. (Obr. 20) Pripojenie rukoväte čističa

koncovku vysokotlakovej hadice na vodu do rýchlospojky na rukoväti. a) PW 350 (Obr. 22) b) PW 360 a PW 370 (Obr. 23) Odpojenie rukoväte čističa

1. Zatlačte západku vsmere rýchlospojky na rukoväti

ručičiek, kým vysokotlaková hadica na vodu nie je úplne navinutá. (Obr. 26) Pripojenie predlžovacieho nadstavca

• Jedna hlavica srotujúcim prúdom vody, označená ako „ROUGH NOZZLE“ (Silná hlavica).

• Jedna hlavica spriamym prúdom vody, označená ako „GENTLE NOZZLE“ (Jemná hlavica).

• Jedna hlavica spriamym prúdom vody, označená ako „SHORT NOZZLE“ (Jemná hlavica). Hlavicu označenú ako „ROUGH NOZZLE“ (Silná hlavica) je možné používať na čistenie povrchov, ktoré nie sú citlivé, ako napríklad príjazdové cesty. Hlavicu označenú ako „GENTLE NOZZLE“ (Jemná hlavica) je možné používať na čistenie citlivých povrchov, aké sú napríklad na vozidle. Hlavica označenú ako „SHORT NOZZLE“ (Jemná hlavica) má priamy prúd vody s nízkym tlakom, ktorý sa môže použiť na mierne spláchnutie povrchu. Nie je možné ju nainštalovať na predlžovací nadstavec. (Obr. 31) Inštalácia a vybratie hlavice z predlžovacieho nadstavca (PW 350) VAROVANIE: Striekaciu hlavicu srotujúcim prúdom vody nepoužívajte na citlivé povrchy, ako napríklad nátery vozidla. Striekacia hlavica srotujúcim prúdom vody môže takýto povrch poškodiť.

• Pri nasadzovaní hlavice jednou rukou držte rukoväť čističa adruhou vtlačte hlavicu na rukoväť tak, aby zaklapla na miesto. (Obr. 32)

• Jedna hlavica 3 v 1, ktorá sa môže nainštalovať na predlžovací nadstavec čističa.

• Jedna krátka hlavica s priamym prúdom vody, ktorá sa môže nainštalovať na rukoväť čističa. Hlavica 3 v 1 má 3 nastavenia:

• „JEMNÝ II“ Nastavenie „SILNÝ“ používa rotujúci prúd vody a môže sa použiť na čistenie povrchov, ktoré nie sú citlivé, 2167 - 006 - 20.10.2025 481napríklad na príjazdové cesty. Nastavenie JEMNÝ I“ môže byť používané na čistenie citlivých povrchov, aké sú napríklad natreté ploty. Nastavenie JEMNÝ II“ môže byť používané môže byť používaná na čistenie citlivých povrchov, aké sú napríklad na vozidle. V prípade modelu PW 370 si odporúčané použitie pozrite na displeji výrobku. Hlavica označenú ako „SHORT NOZZLE“ (Jemná hlavica) má priamy prúd vody s nízkym tlakom, ktorý sa môže použiť na mierne spláchnutie povrchu. Nie je možné ju nainštalovať na predlžovací nadstavec. (Obr. 38) Inštalácia a vybratie hlavice 3 v 1 z predlžovacieho nadstavca čističa (PW 360, PW 370)

• Ak chcete nainštalovať hlavicu 3 v 1, postupujte podľa nasledujúcich krokov. a) Otáčajte predlžovací nadstavec čističa, kým sa symbol hlavice nezarovná so značkou na rukoväti čističa. (Obr. 39) b) Jednou rukou držte predlžovací nadstavec čističa adruhou vtlačte hlavicu 3 v 1, kým nezacvakne na miesto. Uistite sa, že zarovnáte výčnelok so štvorcovým tvarom so štvorcovým zárezom. (Obr. 40)

• Ak chcete vybrať nadstavec 3 v 1, postupujte podľa nasledujúcich krokov. a) Otáčajte predlžovací nadstavec čističa, kým sa symbol hlavice nezarovná so značkou na rukoväti čističa. (Obr. 39) b) Zatlačte tlačidlo na predlžovacom nadstavci čističa avytiahnite hlavicu 3 v 1 z predlžovacieho nadstavca. (Obr. 41) Nastavenie prúdu vody (PW 360, PW 370) Poznámka: Keď je na predlžovacom nadstavci nainštalovaná hlavica 3 v 1, je zvolený rotujúci prúd vody. VAROVANIE: Rotujúci prúd vody nepoužívajte na citlivé povrchy, ako napríklad lakované povrchy vozidla. Striekacia hlavica srotujúcim prúdom vody môže takýto povrch poškodiť.

• Otočením predlžovacieho nadstavca vyberte potrebné nastavenie. Nastavenie sa vyberie, keď budete počuť kliknutie. (Obr. 42) Inštalácia a vybratie krátkej hlavice z rukoväti čističa (PW 360, PW 370)

1. Pripojte výrobok kvodnému zdroju. Včasti

Pripojenie výrobku kvodnému zdroju na strane 482

Zapnutie výrobku na strane

Pripojenie výrobku kvodnému zdroju Výrobok je možné používať svodou zvodovodného potrubia alebo zotvoreného vodného zdroja, napríklad jazera alebo sudu svodou.

• Ako výrobok pripojiť kvodovodnému potrubiu nájdete včasti Pripojenie výrobku kvodovodnému potrubiu na strane 482

• Ako výrobok pripojiť kotvorenému vodnému zdroju nájdete včasti Pripojenie výrobku kotvorenému vodnému zdroju na strane 483

Pripojenie výrobku kvodovodnému potrubiu

1. Namontujte adaptér záhradnej hadice kprívodu

vody na výrobku. Pozrite si časť Montáž adaptéra záhradnej hadice na strane 480

2. Pripojte záhradnú hadicu kvodovodnému potrubiu.

Použite ½“ záhradnú hadicu sdĺžkou 10–25m. (Obr. 45) VAROVANIE: Tlak vody vo vodovodnom potrubí nesmie presahovať 1MPa (10barov). VAROVANIE: Teplota vody vo vodovodnom potrubí nesmie presahovať 40°C.

3. Otvorte ventil na vodovodnom potrubí auistite sa, že

voda môže voľne pretekať záhradnou hadicou. (Obr. 46)

4. Zatvorte ventil na vodovodnom potrubí.

5. Pripojte záhradnú hadicu kprívodu vody na výrobku.

Pozrite si časť Odvzdušnenie systému na strane

Pripojenie výrobku kotvorenému vodnému zdroju Výrobok je možné používať svodou zotvoreného vodného zdroja, napríklad jazera alebo suda svodou. Použite ½“ saciu hadičku (nie je súčasťou balenia) sdĺžkou najviac 3m. (Obr. 48) VAROVANIE: Teplota vody zdroja vody nesmie presahovať 20°C. VAROVANIE: Výrobok sa nesmie nachádzať viac ako 0,5m nad hladinou zdroja vody.

1. Ak je adaptér záhradnej hadice namontovaný,

odstráňte ho zprívodu vody na výrobku. (Obr. 49) VAROVANIE: Filter vody vprívode vody neodstraňujte.

2. Pripojte saciu hadicu (nie je súčasťou balenia)

kprívodu vody na výrobku. (Obr. 50)

4. Zatlačte západku vsmere rýchlospojky na rukoväti

výrobok bežať po dobu 2minút.

koncovku vysokotlakovej hadice na vodu do rýchlospojky na rukoväti. a) PW 350 (Obr. 22) b) PW 360 a PW 370 (Obr. 23)

9. Pred používaním výrobku systém odvzdušnite.

Včasti Odvzdušnenie systému na strane 483

Odvzdušnenie systému VAROVANIE: Pred odvzdušňovaním systému musí byť vypínač vo vypnutej polohe (0).

1. Pripojte výrobok kvodnému zdroju. Včasti

Pripojenie výrobku kvodnému zdroju na strane 482

Včasti Pripojenie predlžovacieho nadstavca na strane 481

zhlavice na predlžovacom nadstavci nezačne vytekať voda. a) PW 350 (Obr. 51) b) PW 360 a PW 370 (Obr. 52) Odpojenie výrobku od vodného zdroja

odpojte záhradnú hadicu od vodovodného potrubia. (Obr. 53)

4. Ak je výrobok napojený na otvorený vodný zdroj,

zhlavice neprestane vytekať voda.

6. Odpojte záhradnú hadicu od prívodu vody na

7. Ak je výrobok napojený na otvorený vodný zdroj,

odpojte saciu hadicu. (Obr. 54)

8. Zatlačte západku vsmere rýchlospojky na rukoväti

výrobok spustený, kým zvysokotlakovej hadice neprestane vytekať voda.

• Blokovanie páčky vypínača uzamknete zatlačením príslušného tlačidla do zaistenej polohy. a) PW 350 (Obr. 55) 2167 - 006 - 20.10.2025 483b) PW 360 a PW 370 (Obr. 56)

• Blokovanie páčky vypínača odomknete zatlačením príslušného tlačidla do odistenej polohy. Zapnutie výrobku VAROVANIE: Výrobok používajte výhradne vo vzpriamenej polohe. Používanie výrobku vo vodorovnej polohe ho môže poškodiť.

1. Pripojte výrobok kvodnému zdroju. Pozrite si časť

Pripojenie výrobku kvodnému zdroju na strane 482

4. Odomknite blokovanie páčky vypínača. Pozrite si

časť Uzamknutie aodomknutie blokovania páčky vypínača na strane 483

5. Odstavte výrobok od vodného zdroja. Včasti

Odpojenie výrobku od vodného zdroja na strane

Poznámka: Vždy výrobok odstavte od vodného zdroja, keď sa od výrobku vzdialite na viac ako 5minút. Nastavenie uhla rukoväti čističa (PW 360, PW 370)

1. Stlačte tlačidlo a otočte rukoväť v smere alebo proti

smeru hodinových ručičiek. (Obr. 59)

2. Uvoľnite tlačidlo. Rukoväť sa zaistí v danej polohe.

Použitie napeňovača (PW 350)

VAROVANIE: Používajte iba čistiace prostriedky, ktoré odporúča Husqvarna.

3. Zatlačte rýchlospojku napeňovača do rýchlospojky

na predlžovacom nadstavci tak, aby zaklapla na miesto. Príruba na napeňovači musí byť zarovnaná sdrážkou vpredlžovacom nadstavci. (Obr. 61)

4. Pripojte výrobok kvodnému zdroju. Včasti

Pripojenie výrobku kvodnému zdroju na strane 482

Zapnutie výrobku na strane

Použitie napeňovača (PW 360, PW 370)

VAROVANIE: Používajte iba čistiace prostriedky, ktoré odporúča Husqvarna.

3. Zatlačte spojku na napeňovači do rukoväti čističa.

Otočte napeňovač v smere hodinových ručičiek a uvoľnite napeňovač. Napeňovač zacvakne na miesto. (Obr. 63)

4. Pripojte výrobok kvodnému zdroju. Včasti

Pripojenie výrobku kvodnému zdroju na strane 482

Zapnutie výrobku na strane

6. Otáčaním gombíka na napeňovači nastavte, koľko

peny sa používa. Otáčaním gombíka v smere hodinových ručičiek použijete viac peny. Otáčaním gombíka proti smeru hodinových ručičiek použijete menej peny. (Obr. 64)

7. Otáčaním krytu hlavice nastavte vzor striekania

peny. Otáčaním krytu hlavice v smere hodinových ručičiek dosiahnete menší vzor striekania peny a otáčaním proti smeru hodinových ručičiek dosiahnete širší vzor striekania peny. (Obr. 65) Údržba Úvod VÝSTRAHA: Pred vykonávaním akejkoľvek údržby si musíte prečítať kapitolu obezpečnosti a porozumieť jej. Údržba a opravné práce na výrobku si vyžadujú špeciálne školenie. Zaručujeme dostupnosť profesionálnych opravných prác a údržby. Podrobnejšie informácie nájdete na stránke www.husqvarna.com. 484 2167 - 006 - 20.10.2025Plán údržby Údržba Pred použitím Po použi-

Pred usk- ladnením Vykonajte všeobecnú kontrolu. Včasti Vykonanie všeobecnej kontroly na strane

Vyčistite filter v napeňovači. X Vykonanie všeobecnej kontroly VÝSTRAHA: Otočte vypínač do vypnutej polohy (0) aodpojte elektrickú zástrčku zo zdroja napájania predtým, než začnete vykonávať údržbu na výrobku. VAROVANIE: Odstavte výrobok od vodného zdroja auistite sa, že sú všetky diely suché, než začnete vykonávať údržbu na výrobku.

• Skontrolujte, či sú matice askrutky na výrobku dotiahnuté.

• Uistite sa, že káble produktu nie sú v polohe, v ktorej by sa mohli poškodiť.

• Skontrolujte, či vysokotlaková hadica nie je opotrebovaná alebo poškodená. VÝSTRAHA: Výrobok nepoužívajte, ak je vysokotlaková hadica opotrebovaná alebo poškodená. Čistenie výrobku VÝSTRAHA: Otočte vypínač do vypnutej polohy (0) aodpojte elektrickú zástrčku zo zdroja napájania predtým, než začnete vykonávať údržbu na výrobku. VAROVANIE: Odstavte výrobok od vodného zdroja auistite sa, že sú všetky diely suché, než začnete vykonávať údržbu na výrobku.

• Očistite všetky vonkajšie diely suchou handričkou.

• Na čistenie výrobku nepoužívajte vysokotlakový čistič.

• Zabezpečte, aby boli všetky vstupné vzduchové otvory čisté, aby teplota výrobku bola vždy dostatočne nízka. Čistenie predlžovacieho nadstavca ahlavíc (PW 350) VÝSTRAHA: Otočte vypínač do vypnutej polohy (0) aodpojte elektrickú zástrčku zo zdroja napájania predtým, než začnete vykonávať údržbu na výrobku. VAROVANIE: Pred vykonávaním údržby odpojte výrobok od prívodu vody.

aspojku na rukoväti spoužitím mydlovej vody. (Obr. 66)

3. Ak sa vhlaviciach nachádzajú prekážky, odstráňte

ich pomocou čistiaceho nástroja. (Obr. 67) Čistenie predlžovacieho nadstavca ahlavíc (PW 360, PW 370) VÝSTRAHA: Otočte vypínač do vypnutej polohy (0) aodpojte elektrickú zástrčku zo zdroja napájania predtým, než začnete vykonávať údržbu na výrobku. 2167 - 006 - 20.10.2025 485VAROVANIE: Pred vykonávaním údržby odpojte výrobok od prívodu vody.

aspojku na rukoväti spoužitím mydlovej vody. (Obr. 68)

3. Ak sa vhlaviciach nachádzajú prekážky, odstráňte

ich pomocou čistiaceho nástroja. (Obr. 69) Čistenie vodného filtra VÝSTRAHA: Otočte vypínač do vypnutej polohy (0) aodpojte elektrickú zástrčku zo zdroja napájania predtým, než začnete vykonávať údržbu na výrobku. VAROVANIE: Pred vykonávaním údržby odpojte výrobok od prívodu vody.

1. Ak je adaptér záhradnej hadice namontovaný,

odstráňte ho zprívodu vody na výrobku. (Obr. 49)

filter vody poškodený, vymeňte ho. (Obr. 71)

1. Opatrne zatlačte kolík na malú vzdialenosť pomocou

malého šesťhranného kľúča alebo podobného nástroja. (Obr. 73)

6. Odstráňte skrutku a kryt na ľavej strane. (Obr. 78)

šesťhranného kľúča alebo podobného nástroja.

10. Prepláchnite vodný filter čistou vodou. Ak je filter

poškodený alebo sa nedá úplne vyčistiť, vymeňte ho. (Obr. 81)

11. Zložte postrekovač v opačnom poradí.

Namazanie kruhových tesnení na spojkách VÝSTRAHA: Otočte vypínač do vypnutej polohy (0) aodpojte elektrickú zástrčku zo zdroja napájania predtým, než začnete vykonávať údržbu na výrobku. VAROVANIE: Odstavte výrobok od vodného zdroja auistite sa, že sú všetky diely suché, než začnete vykonávať údržbu na výrobku.

1. Odpojte predlžovací nadstavec od rukoväte čističa

arukoväť čističa od vysokotlakovej hadice. Pozrite si časti Odpojenie predlžovacieho nadstavca na strane

hadice, predlžovacom nadstavci avysokotlakovej hadici mazaním. Informácie osprávnom type maziva nájdete včasti Technické údaje na strane 489

opatrne tlačte, kým západkové zámky zaklapnú na miesto.

2167 - 006 - 20.10.2025Riešenie problémov Plán riešenia problémov Problém Možná príčina Riešenie Výrobok sa nedá spustiť. Elektrická zástrčka nie je pripojená kzdroju napájania. Elektrickú zástrčku zapojte do zdroja napájania. Vypínač je vo vypnutej polohe (0). Otočte vypínač do zapnutej polohy (I). Zdroj napájania neposkytuje napája- nie. Obráťte sa na kvalifikovaného elektri- kára. Napájací kábel je poškodený. Kontaktujte schváleného servisného zástupcu spoločnosti. Systém tepelnej ochrany prerušil na- pájanie. Pred opätovným spustením výrobku počkajte, kým výrobok vychladne. Bol použitý nesprávny typ predlžova- cieho kábla. Ubezpečte sa, že predlžovací kábel je úplne rozvinutý anapájacie napä- tie sa zhoduje snapätím výrobku. Displej sa nespustí, keď je vypínač v polohe ON (I). Elektrická zástrčka nie je pripojená kzdroju napájania. Elektrickú zástrčku zapojte do zdroja napájania. Došlo kvypáleniu poistky pri spuste- ní alebo počas prevádzky. Bol použitý nesprávny typ poistky. Uistite sa, že používate pomalú poist- ku triedy „C“ alebo „K“. Výrobok sa nezastavuje. Výrobok je poškodený. Odpojte elektrickú zástrčku aobráť- te sa na schváleného servisného zá- stupcu. Výrobok sa príliš zahrieva. Prietok vzduchu je nedostatočný. Vyčistite otvory nasávania vzduchu. Výrobok nebeží plynule. Vo vnútri systému je prítomný vzduch. Systém odvzdušnite. Tlak vody nie je uspokojivý. Hadica je ohnutá. Uistite sa, že sa po dĺžke hadice ne- vyskytujú žiadne ohyby. Vypínač je vo vypnutej polohe (0). Otočte vypínač do zapnutej polohy (I). Prietok vody je nedostatočný. Uistite sa, že je výrobok napojený kvodnému zdroju správne. Uistite sa, že je prietok vody dostatočný. Filter vody je upchatý. Vyčistite filter vody. Vo vnútri systému je prítomný vzduch. Systém odvzdušnite. Príslušenstvo nie je správne. Uistite sa, že používate správne prí- slušenstvo. Vysokotlakovú hadicu na vodu nie je možné vytiahnuť. Navíjací bubon na hadicu je zasek- nutý. Odstráňte kryt navíjacieho bubna aodstráňte prekážky. Vyčistite naví- jací bubon na hadicu. 2167 - 006 - 20.10.2025 487Problém Možná príčina Riešenie Na spojkách sa vyskytuje netesnosť. Tesniace krúžky sú opotrebované alebo poškodené. Vymeňte tesniace krúžky. Postup riešenia problémov, displej (PW 370) Problém Možná príčina Riešenie Červený symbol teploty. Ďalšie infor- mácie nájdete v chybovom hlásení na displeji. Okolitá teplota v pracovnej oblasti je príliš nízka. Zariadenie používajte len vtedy, keď je teplota okolia 4 °C alebo vyššia. Okolitá teplota je príliš nízka. Výrobok skladujte vsuchom prostre- dí, ktoré je chránené pred mrazom. Dbajte na to, aby bola teplota sklado- vania vyššia ako 0°C. Vstupná teplota vody je príliš vysoká. Uistite sa, že vstupná teplota vody je maximálne 40 °C. Červený symbol nástroja. Ďalšie in- formácie nájdete v chybovom hlásení na displeji Snímač vody nedokáže zaregistrovať hladinu vody. Zastavte výrobok a počkajte 5 minút, kým ho znova spustíte. Ak problém pretrváva, obráťte sa na schváleného servisného zástupcu. Snímač vody nedokáže zaregistrovať teplotu vody. Žltý symbol nástroja. Ďalšie informá- cie nájdete v chybovom hlásení na displeji Odporúča sa vymeniť tesniace krúž- ky. Vymeňte tesniace krúžky. Odporúča sa vyčistiť vodný filter na prívode vody na výrobku. Vyčistite vodný filter v prívode vody na výrobku. Preprava, skladovanie alikvidácia Preprava

• Pred uskladnením vypustite všetku vodu zvýrobku, vysokotlakovej hadice apríslušenstva. Včasti Odpojenie výrobku od vodného zdroja na strane

• Pripravte výrobok nauskladnenie. Včasti Príprava výrobku na uskladnenie na strane 488

• Výrobok skladujte vsuchom prostredí, ktoré je chránené pred mrazom. Príprava výrobku na uskladnenie

2. Odstavte výrobok od vodného zdroja. Včasti

Odpojenie výrobku od vodného zdroja na strane

3. Skontrolujte, či je všetko príslušenstvo suché.

7. Poskladajte prepravnú rukoväť. Včasti

Rozloženie azloženie prepravnej rukoväte na strane 481

Likvidácia Nižšie uvedený symbol znamená, že výrobok nepatrí do komunálneho odpadu. Recyklujte ho prostredníctvom miestneho zberného systému pre elektrické aelektronické zariadenia. Prispejete tým ksprávnej likvidácii výrobku po skončení jeho životnosti. Informácie získate od miestnych úradov, služby na likvidáciu komunálneho odpadu, vášho predajcu alebo maloobchodného predajcu. Nesprávna likvidácia môže mať potenciálny negatívny vplyv na životné prostredie azdravie človeka zdôvodu možnej prítomnosti nebezpečných látok. (Obr. 13) Poznámka: Tento symbol sa nachádza na výrobku alebo na jeho obale. Technické údaje PW 350 PW 360 PW 370 Motor ačerpadlo Typ Sériový motor AC Sériový motor AC Sériový motor AC Výkon, W 2100 2100 2300 Rozsah napätia, V 230 – 240 230 – 240 230 – 240 Frekvencia, Hz 50 50 50 Menovitý prúd, A 10 10 10 Max. prietok vody, l/min 7,5 7,5 8,3 Výstupný tlak vody, počas prevádzky, bar/MPa 125/12,5 125/12,5 135/13,5 Max. tlak vody na výstupe, bary/MPa 150/15 160/16 170/17 Max. tlak vody na vstupe, bary/MPa 10/1 10/1 10/1 Max. teplota vody na vstupe, °C/°F 40/104 40/104 40/104 Max. teplota vody na vstupe (vrežime sania), °C/°F 20/68 20/68 20/68 Stupeň IP IPX5 IPX5 IPX5 Bezpečnostná trieda Trieda I. Trieda 1 Trieda 1 Mazanie Typ mazania pre kruhové tesnenia Univerzálne biele silikónové mazivo Univerzálne biele silikónové mazivo Univerzálne biele silikónové mazivo Hmotnosť Hmotnosť, kg 21,7 22,1 22,7 Emisie hluku

Hladina hluku meraná ako akustický tlak (L

<2,5 <2,5 <2,5 Príslušenstvo Schválené príslušenstvo Schválené príslušenstvo Číslo dielu Čistiaci prípravok na povrchy SC 400 590 65 78-01 Čistiaci prípravok na povrchy SC 300 590 65 79-01 Filter vody 590 65 93-01 Zabraňovač spätného toku 590 65 95-01 Sacia hadička 590 65 97-01 Napeňovač FS 400 546 87 18-01 Napeňovač FS 300 590 66 04-01 Hlavica na nasávanie vody 590 66 05-01 Súprava rotujúcich kief 590 66 06-01 Súprava na vozidlo 590 66 07-01 Predlžovacia hadica, vystužená textilom, 8 m 590 66 08-01 Predlžovacia hadica, vystužená oceľou, 10 m 590 66 09-01 Hadica na čistenie potrubí, 15m 590 66 10-01 Zahnutý predlžovací nadstavec 590 66 11-01 Čistič kameňa a dreva 590 66 12-01 Čistič vozidla avosk 590 66 13-01 Súprava kruhových tesnení 591 10 64-01

Hladina akustického tlaku podľa normy ISO 3744.

Stupeň vibrácií podľa smernice ISO 5349-1. 490 2167 - 006 - 20.10.2025Vyhlásenie o zhode Vyhlásenie ozhode EÚ My, Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: +46-36-146500, vyhlasujeme splnou zodpovednosťou, že výrobok: Popis Tlakový čistič Značka Husqvarna Typ/model PW 350, PW 360 Identifikácia Výrobné čísla od roku 2023 anovšie plne spĺňa nasledujúce smernice anariadenia EÚ: Nariadenie Popis 2006/42/ES „ostrojových zariadeniach“ 2014/30/EÚ „oelektromagnetickej kompatibilite“ 2000/14/ES, príloha V „týkajúca sa emisie hluku vprostredí pochádzajúceho zo zariadení používaných na voľnom priestranstve“ 2011/65/EÚ „oobmedzení používania určitých nebezpečných látok velektrických aelektronických zariadeniach“ a že sa pri ňom uplatňujú nasledujúce normy a technické špecifikácie: EN 60335-1:2012/A11:2014/ A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 62233:2008, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN 61000-3-3:2013/A2:2021, EN IEC 63000:2018. Informácie týkajúce sa emisií hluku nájdete včasti Technické údaje na strane 489

Huskvarna, 2023-11-20 Claes Losdal, Manažér vývoja/výrobky pre záhradu, Husqvarna AB Zodpovedný za technickú dokumentáciu 2167 - 006 - 20.10.2025 491Vyhlásenie ozhode EÚ My, Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: +46-36-146500, vyhlasujeme splnou zodpovednosťou, že výrobok: Popis Tlakový čistič Značka Husqvarna Typ/model PW 370 Identifikácia Výrobné čísla od roku 2023 anovšie plne spĺňa nasledujúce smernice anariadenia EÚ: Nariadenie Popis 2006/42/ES „ostrojových zariadeniach“ 2014/30/EÚ „oelektromagnetickej kompatibilite“ 2000/14/ES, príloha V „týkajúca sa emisie hluku vprostredí pochádzajúceho zo zariadení používaných na voľnom priestranstve“ 2011/65/EÚ „oobmedzení používania určitých nebezpečných látok velektrických aelektronických zariadeniach“ a že sa pri ňom uplatňujú nasledujúce normy a technické špecifikácie: EN 60335-1:2012/A11:2014/ A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 62233:2008, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN 61000-3-11:2019, EN IEC 63000:2018. Informácie týkajúce sa emisií hluku nájdete včasti Technické údaje na strane 489

Huskvarna, 2023-11-20 Claes Losdal, Manažér vývoja/výrobky pre záhradu, Husqvarna AB Zodpovedný za technickú dokumentáciu
