PW 350 - Vysokotlaký čistič HUSQVARNA - Bezplatný návod k obsluze

Typ výrobku	Elektrický vysokotlaký čistič
Značka	Husqvarna
Model	PW 350
Hmotnost	21,7 kg
Jmenovitý výkon	2100 W
Napájecí napětí	230-240 V ~ 50 Hz
Jmenovitý proud	10 A
Provozní tlak	125 bar
Maximální tlak	150 bar
Maximální průtok vody	7,5 l/min
Maximální vstupní tlak	10 bar
Maximální vstupní teplota	40 °C
Stupeň krytí	IPX5
Třída bezpečnosti	Třída I
Hladina hluku (akustický výkon)	86,3 dB(A)
Úroveň vibrací	< 2,5 m/s²
Typ motoru	Sériový motor na střídavý proud
Mazání těsnění	Bílé silikonové mazivo
Dodávané trysky	Rotační tryska, přímá tryska, krátká tryska
Součástí je pěnový rozprašovač	Ano
Bezpečnostní funkce	Blokování spouště, tepelná ochrana, přetlakový ventil
Určené použití	Pouze pro domácí čištění

Často kladené otázky - PW 350 HUSQVARNA

Jaký je provozní tlak čističe PW 350?

Provozní tlak je 125 bar (12,5 MPa) a maximální tlak dosahuje 150 bar (15 MPa).

Jak spustit vysokotlaký čistič?

Připojte výrobek ke zdroji vody a k elektrickému napájení. Přepněte vypínač do polohy zapnuto (I), uvolněte blokování spouště a stiskněte spoušť. Výrobek se automaticky zastaví, když spoušť uvolníte.

Jaké trysky jsou dodávány s PW 350?

Dodávány jsou tři trysky: rotační tryska (INTENZIVNÍ TRYSKA) pro nekrehké povrchy, přímá tryska (JEMNÁ TRYSKA) pro křehké povrchy a krátká tryska pro nízkotlaké lehké oplachování.

Jak vyčistit vodní filtr?

Sejměte adaptér zahradní hadice, vyjměte vodní filtr pomocí kleští, propláchněte jej čistou vodou a zkontrolujte. Pokud je poškozený, vyměňte jej.

Jak používat pěnový rozprašovač?

Sejměte rozprašovač z držáku, naplňte nádržku čisticím prostředkem Husqvarna, připevněte jej na oplachovací trubku (PW 350) nebo rukojeť (PW 360/370) a poté spusťte výrobek. Množství pěny nastavte tlačítkem a tvar víčkem trysky.

Co dělat, když výrobek nenastartuje?

Zkontrolujte, zda je napájecí zástrčka zapojena, vypínač v poloze zapnuto (I) a zda zdroj napájení funguje. Pokud tepelná ochrana vypnula, počkejte, až výrobek vychladne. Pokud problém přetrvává, kontaktujte autorizovaný servis.

Jak uložit čistič po použití?

Vypněte výrobek, odpojte napájení a vodu, vypusťte vodu ze systému, očistěte příslušenství a osušte je. Naviňte hadici na naviják, umístěte kabel na držák, sklopte rukojeť a uložte na suché místo chráněné před mrazem.

Jaký tuk použít pro O-kroužky?

Použijte bílý univerzální silikonový tuk k mazání O-kroužků adaptéru hadice, trubky a vysokotlaké hadice.

Mohu použít vodu z jezera nebo cisterny?

Ano, s sací hadicí o průměru 1/2 palce (max. 3 m, není součástí dodávky). Teplota vody nesmí překročit 20 °C. Ujistěte se, že je vodní filtr ponořen a že výrobek není výše než 0,5 m nad zdrojem.

Jaké příslušenství je k dispozici pro PW 350?

Schválené příslušenství, jako je povrchový čistič (SC 400/300), vodní filtr, zpětný ventil, sací hadice, pěnový rozprašovač FS 400/300, sací tryska, sada rotačních kartáčů, sada na vozidla, prodlužovací hadice, zahnutá trubka atd. Seznam viz návod.

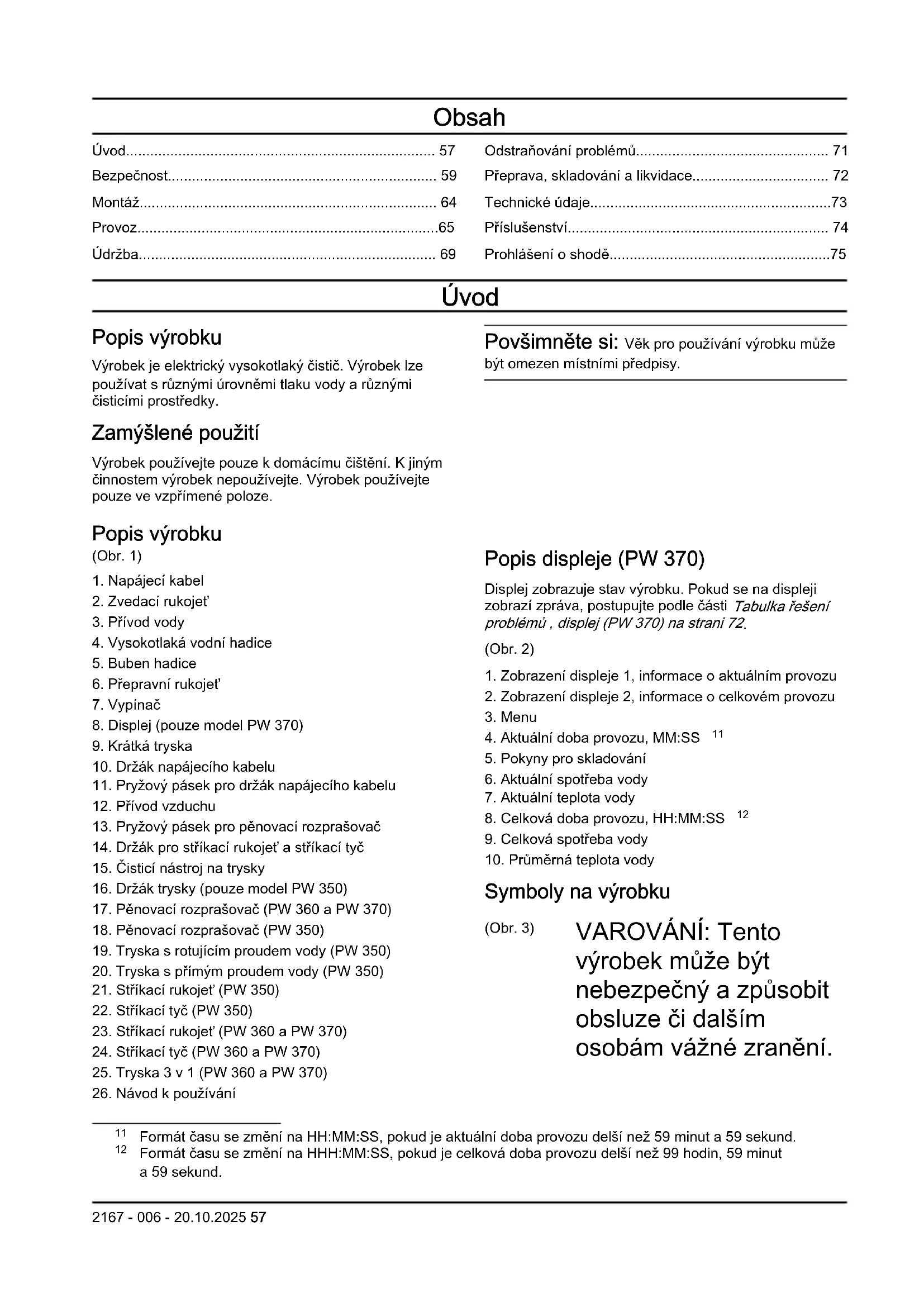

NÁVOD K OBSLUZE PW 350 HUSQVARNA

Prohlášení o shodě 75

Úvod

Popis výrobku

Výrobek je elektrický vysokotlaký čistič. Výrobek lze používat s různými úrovněmi tlaku vody a různými čisticími prostředky.

Zamýšlené použití

Výrobek používejte pouze k domácímu čištění. K jiným činnostem výrobek nepoužívejte. Výrobek používejte pouze ve vzpřímené poloze.

Popis výrobku

(Obr. 1) 1. Napájecí kabel 2. Zvedací rukojeť 3. Přívod vody 4. Vysokotlaká vodní hadice 5. Buben hadice 6. Přepravní rukojeť 7. Vypínač 8. Displej (pouze model PW 370) 9. Krátká tryska 10. Držák napájecího kabelu 11. Pryžový pásek pro držák napájecího kabelu 12. Přívod vzduchu 13. Pryžový pásek pro pěnovací rozprašovač 14. Držák pro stříkací rukojeť a stříkací tyč 15. Čisticí nástroj na trysky 16. Držák trysky (pouze model PW 350) 17. Pěnovací rozprašovač (PW 360 a PW 370) 18. Pěnovací rozprašovač (PW 350) 19. Tryska s rotujícím proudem vody (PW 350) 20. Tryska s přímým proudem vody (PW 350) 21. Stříkací rukojeť (PW 350) 22. Stříkací tyč (PW 350) 23. Stříkací rukojeť (PW 360 a PW 370) 24. Stříkací tyč (PW 360 a PW 370) 25. Tryska 3 v 1 (PW 360 a PW 370) 26. Návod k používání

Povšimněte si: Věk pro používání výrobku může být omezen místními předpisy.

Popis displeje (PW 370)

Displej zobrazuje stav výrobku. Pokud se na displeji zobrazí závada, postupujte podle části Tabulka řešení problémů, displej (PW 370) na straně 72.

(Obr. 2)

1. Zobrazení displeje 1, informace o aktuálním provozu
2. Zobrazení displeje 2, informace o celkovém provozu
3. Menu
4. Aktuální doba provozu, MM:SS 11
5. Pokyny pro skladování
6. Aktuální spotřeba vody
7. Aktuální teplota vody
8. Celková doba provozu, HH:MM:SS 12
9. Celková spotřeba vody
10. Průměrná teplota vody

Symboly na výrobku

(Obr. 3) VAROVÁNÍ: Tento výrobek může být nebezpečný a způsobit obsluze či dalším osobám vážné zranění.

Buďte opatrní a výrobek používejte správně.

(Obr. 4)

Pečlivě si prostudujte návod k použití a ujistěte se, že pokynům rozumíte, než tento výrobek budete používat.

(Obr. 5)

Výrobek není vhodný pro připojení k vodovodu s pitnou vodou.

(Obr. 6)

Proud vody pod vysokým tlakem může být při nesprávném použití nebezpečný. Proud nesmí být směrován na osoby, elektrická zařízení ani výrobek.

(Obr. 7)

Označení týkající se ochrany životního prostředí. Výrobek ani obal výrobku nelze zlikvidovat jako domácí odpad. Odevzdejte jej ve sběrném dvoře pro recyklaci elektrických a elektronických zařízení.

(Obr. 8)

Nástroj třídy II.

(Obr. 9)

Štítek s emisemi hluku do okolí podle směrnic předpisů Evropské

unie a Spojeného království a nařízení o regulaci hluku v australském Novém Jižním Walesu „Protection of the Environment Operations (Noise Control) Regulations 2017". Garantovaná hladina akustického výkonu tohoto výrobku je uvedena v části Technické údaje na straně 73 a na štítku.

(Obr. 10)

Chráněno proti proudu vody pod nízkým tlakem z jakéhokoli úhlu.

(Obr. 11)

Chraňte před mrazem.

(Obr. 12)

Výrobek odpovídá příslušným směrnicím ES.

Povšimněte si: Další symboly/štítky na výrobku se týkají certifikačních požadavků pro určité obchodní trhy.

Poškození výrobku

Neneseme odpovědnost za poškození výrobku, pokud:

• byl výrobek nesprávně opraven,
• byl výrobek opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny,
• má výrobek příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno,
• výrobek nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem.

Podpora

Chcete-li získat podporu pro výrobek, přejděte do části Podpora na webu www.husqvarna.com, kde najdete

Bezpečnost

Definice týkající se bezpečnosti

Varování, upozornění a poznámky slouží jako upozornění na specifické důležité části návodu.

VÝSTRAHA: Používá se v případě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené v této příručce.

VAROVÁNÍ: Používá se v případě nebezpečí poškození výrobku, dalších materiálů či škod na majetku v blízkém okolí, pokud nejsou dodrženy pokyny uvedené v této příručce.

Poznámka: Používá se k poskytnutí dalších informací, které jsou nezbytné v dané situaci.

Obecné bezpečnostní pokyny

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Tento výrobek je nebezpečný, nepoužívá-li se správně nebo není-li věnována provozu řádná pozornost. Nedodržení bezpečnostních pokynů může vést ke zranění nebo usmrcení.
• Buďte stále opatrní a používejte zdravý rozum. Pokud si nejste jisti, jak výrobek ovládat ve zvláštních situacích, vypněte jej a obraťte se na servis Husqvarna, než budete pokračovat v práci.
• Mějte na paměti, že obsluha je odpovědná za nehody a škody vzniklé jiným osobám nebo na jejich majetku. Udržujte výrobek čistý. Ujistěte se, že jsou značky a štítky dobře čitelné.
• Nikdy nedovolte dětem nebo osobám, které se neseznámily s těmito pokyny, aby zařízení

používaly. Věk obsluhy může být omezen místními předpisy.

V rámci EU: Tento výrobek mohou obsluhovat osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi, pokud jsou pod dohledem nebo jim byly poskytnuty pokyny k bezpečnému provozu výrobku a rozumí souvisejícím rizikům. V rámci EU: Tento výrobek mohou obsluhovat osoby, které nemají potřebné zkušenosti nebo znalosti, pokud jsou pod dohledem nebo jim byly poskytnuty pokyny k bezpečnému provozu výrobku a rozumí souvisejícím rizikům. - Mimo EU: Tento výrobek nesmí obsluhovat osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi. Mimo EU: Tento výrobek nesmí obsluhovat osoby, které nemají nezbytné zkušenosti nebo znalosti. - Nepoužívejte výrobek, jste-li unavení, nemocní nebo pod vlivem alkoholu, drog nebo léků. To by mohlo ovlivnit váš zrak, ostražitost, koordinaci a úsudek.

• Nepoužívejte výrobek, pokud je vadný.
• Nikdy neupravujte výrobek a nepoužívejte jej, pokud je možné, že jej upravil někdo jiný.

Bezpečnostní pokyny pro provoz

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Výrobek nepoužívejte, pokud je poškozen napájecí kabel, vysokotlaká hadice, pojistka spínače nebo střikací rukojeť.
• Před uvedením výrobku do provozu zkontrolujte, zda není poškozený. Nepoužívejte výrobek, pokud jsou díly poškozené nebo chybí.
• Držte stříkací rukojeť pevně oběma rukama. Při zmáčknutí páčky spínače vzniká síla zpětného vrhu.
• Při provozu výrobku buďte opatrní. Vysoký tlak vytvářený výrobkem je nebezpečný a může způsobit zranění.
• Neměřte proud na sebe, další osoby nebo zvířata.
• Neměřte proud na sebe ani další osoby, abyste vyčistili obuv.
• Neměřte proud na elektrická zařízení nebo samotný výrobek.
• Při použití výrobku je nutné používat osobní ochranné prostředky. Viz část Osobní ochranné prostředky na straně 62. Nepoužívejte výrobek v blízkosti osob, které nemají ochranné prostředky.
• Pokud používáte čisticí prostředek, dodržujte bezpečnostní pokyny pro čisticí prostředek.
• Používejte pouze čisticí prostředky doporučené společností Husqvarna. Jiné čisticí prostředky nebo chemikálie mohou ovlivnit bezpečnost výrobku.
• Používejte správný tlak vody a čisticí prostředky. Výrobek používejte pouze k činnostem uvedeným v této příručce. Pokud použijete nesprávný tlak vody nebo čisticí prostředek nebo použijete výrobek k jiným činnostem, než které jsou uvedeny v této příručce, může dojít k poškození výrobku, povrchů, materiálů nebo jiných zařízení. Společnost Husqvarna nenese odpovědnost za škody způsobené nesprávným použitím.

Nedoporučuje se připojovat výrobek k vodovodu s pitnou vodou. Pokud musíte výrobek připojit k vodovodu s pitnou vodou, dodržujte místní a národní předpisy. V případě potřeby použijte zpětnou klapku (není součástí balení). Voda, která protekla přes zpětnou klapku, není pitná. - Nestříkejte hořlavé kapaliny. Nebezpečí výbuchu. Nedovolte dětem používat výrobek. - Děti musí být pod dohledem a nesmí si s výrobkem hrát. - Nenechte nikoho používat výrobek bez zaškolení. - Používejte pouze příslušenství a náhradní díly schválené společností Husqvarna. - Zajistěte, aby elektrické připojení bylo provedeno schváleným elektrikářem a aby splňovalo normu IEC 60364-1. - Použijte proudový chránič, který zastaví elektrickou energii, pokud je svodový proud větší než 30 mA po dobu 30 ms. Pokud nemáte proudový chránič, použijte zařízení, které prokáže uzemnění. - Používejte pojistky pro spouštěné motory / zpožděné

pojistky s charakteristikou C nebo D podle normy IEC 898-1 nebo IEC 947-2 nebo odpovídajících norem mimo oblast IEC.

• Informace o impedanci modelu PW 370: Při připojení vysokotlakého čističe PW 370 ke zdroji napájení je maximální povolená impedance 0,144 Ω (Zmax). Poraďte se s odborníkem a zajistěte, aby bylo zařízení připojeno pouze ke zdroji napájení s maximální povolenou impedancí nebo nižší. Pro úpravu výrobků označených dvojitým napětím a frekvencí nejsou nutné žádné akce.
• Pokud je nutné použít prodlužovací kabel, ujistěte se, že je vhodný pro venkovní použití. Ujistěte se, že zásuvka je minimálně 60 mm od země. Připojení musí být vždy udržováno suché.
• Než odejdete od výrobku, přepněte vypínač do polohy vypnuto (0), odpojte elektrickou zástrčku a aktivujte pojistku páčky spínače.
• Před výměnou příslušenství přepněte vypínač do polohy vypnuto (0) a odpojte elektrickou zástrčku.
• Před čištěním nebo údržbou výrobku přepněte vypínač do polohy vypnuto (0) a odpojte elektrickou zástrčku.
• Nepoužívejte výrobek v prostředí, kde je okolní teplota nižší než 0 °C.
• Nespouštějte zmrzlý výrobek.
• Nepoužívejte výrobek ve vnitřních prostorech.
• Během provozu na výrobek nepokládejte žádné předměty.
• Nepijte vodu, která byla použita ve výrobku. Nepoužívejte výrobek v blízkosti otevřených oken.
• Dejte pozor na odmrštěné předměty. Odlétávající kamínky a volné předměty mohou zasáhnout oči a způsobit oslepnutí nebo jiná vážná zranění.
• Pokud výrobek nefunguje správně, přečtěte si část Odstraňování problémů na straně 71.

Osobní ochranné prostředky

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Osobní ochranné prostředky nemohou zcela eliminovat

nebezpečí úrazu, ale v případě nehody pomáhají snížit míru poranění. Požádejte prodejce, aby vám pomohl vybrat správné vybavení.

• Používejte odolnou obuv s protiskluzovou podrážkou. Nepoužívejte otevřenou obuv ani nepracujte naboso.
• Používejte ochranné oblečení. Vždy používejte schválenou ochranu sluchu.
• Používejte ochranné brýle.
• Během provozu výrobku se mohou vytvářet aerosoly. Vdechnutí aerosolů může být nebezpečné pro zdraví. Pokud provozujete výrobek v prostředí, kde se mohou vytvářet nebezpečné aerosoly, používejte ochranu dýchacích cest třídy FFP2 nebo ekvivalentní.

Bezpečnostní zařízení na produktu

VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Nepoužívejte výrobek s poškozenými bezpečnostními zařízeními

nebo se zařízeními, která nefungují správně.

• Neodstraňujte ani neupravujte bezpečnostní zařízení.
• Pravidelně kontrolujte bezpečnostní zařízení. Pokud jsou bezpečnostní zařízení poškozená nebo nefungují správně, obraťte se na schválený servis Husqvarna.

Pojistka páčky spínače

Pojistka páčky spínače (A) brání nechtěné aktivaci páčky spínače (B). Když je pojistka páčky spínače v zajištěné poloze, nelze páčku spínače stisknout.

PW350

(Obr. 14) PW360 a PW370

(Obr. 15)

Páčka spínače

Výrobek se spustí po stisknutí páčky spínače. Po uvolnění páčky spínače se výrobek zastaví.

Tepelná ochrana

Výrobek je vybaven automatickou tepelnou ochranou. Pokud se výrobek příliš zahřeje, tepelná ochrana zastaví napájení výrobku. Pokud tepelná ochrana zastaví

napájení, počkejte, než výrobek vychladne. Tepelná ochrana se automaticky resetuje, když je výrobek dostatečně chladný.

Hydraulický přetlakový ventil

Výrobek je vybaven integrovaným hydraulickým přetlakovým ventilem, který zabraňuje příliš vysokému tlaku v systému.

Bezpečnostní pokyny pro údržbu

VÝSTRAHA: Před prováděním údržby výrobku si přečtěte následující varování.

VAROVÁNÍ: Před spuštěním výrobku po delším skladování vždy proveďte údržbu.

• Před prováděním údržby výrobku nastavte vypínač do polohy vypnuto (0) a odpojte

elektrickou zástrčku od zdroje napájení.

• Před prováděním údržby výrobku odpojte výrobek od zdroje vody a ujistěte se, že jsou všechny součásti suché.
• Provádějte pouze údržbu uvedenou v tomto návodu k používání.
• Používejte pouze náhradní díly doporučené společností Husqvarna. Vysokotlaké vodní hadice, armatury a spojky jsou důležité pro bezpečnost při provozu výrobku. Používejte pouze hadice, armatury a spojky doporučené společností Husqvarna.
• Neopravujte výrobek. Obraťte se na servis Husqvarna.
• Pri poškození elektrické zástrčky nebo napájecího kabelu se obraťte na servis Husqvarna.
• Nedovolte dětem provádět čištění nebo údržbu na výrobku.

Montáž

Úvod

VÝSTRAHA: Než začnete montovat výrobek, přečtěte si pozorně kapitolu o bezpečnosti.

Montáž adaptéru zahradní hadice

1. Odstraňte přepravní kryt z přívodu vody a zlikvidujte jej. (Obr. 16)
2. Namontujte adaptér zahradní hadice na přívod vody. (Obr. 17)

VAROVÁNÍ: Zkontrolujte, zda je adaptér zahradní hadice nainstalován rovně na přívodu vody. Pokud adaptér zahradní hadice není nainstalován rovně, může dojít k poškození závitů a netěsnosti.

1. Zcela utáhněte adaptér zahradní hadice.
2. Demontáž adaptéru zahradní hadice proveďte v opačném pořadí.

Montáž držáků pro stříkací rukojeti a stříkací tyče

1. Umístěte na místo držák pro stříkací rukojeti a stříkací tyč. (Obr. 18)
2. Namontujte 2 šrouby.
3. Umístěte čisticí nástroj do příslušného držáku.

Provoz

Úvod

VÝSTRAHA: Než začnete s výrobkem pracovat, přečtěte si důkladně kapitolu o bezpečnosti.

Husqvarna Connect

Husqvarna Connect je bezplatná aplikace pro mobilní zařízení. Aplikace Husqvarna Connect dodá vašemu výrobku Husqvarna doplňkové funkce:

• Rozšířené informace o výrobku.
• Informace o dílech a servisu a nápověda pro tyto položky.

Jak začít používat aplikaci Husqvarna Connect

1. Stáhněte si aplikaci Husqvarna Connect do svého mobilního zařízení.
2. V aplikaci Husqvarna Connect se zaregistrujte.
3. Při připojování a registraci výrobku postupujte podle pokynů v aplikaci Husqvarna Connect.

Poznámka: Aplikace Husqvarna Connect není dostupná ke stažení na všech trzích. Další informace získáte u svého prodejce poskytujícího servis.

Vyklopení a sklopení přepravní rukojeti

• Chcete-li vyklopit přepravní rukojeť, stiskněte tlačítka na levé a pravé straně a zvedněte přepravní rukojeť. (Obr. 19)
• Chcete-li přepravní rukojeť sklopit, stiskněte tlačítka na levé a pravé straně a zatlačte přepravní rukojeť dolů. (Obr. 20)

Montáž stříkací rukojeti

1. Vytáhněte vysokotlakou vodní hadici. (Obr. 21)
2. Držte stříkací rukojeť pevně jednou rukou a zatlačte vysokotlakou vodní hadici do rychlospojky na stříkací rukojeti.

a) PW 350 (Obr. 22) b) PW 360 a PW 370 (Obr. 23)

Demontáž stříkací rukojeti

1. Zatlačte jazýček směrem k rychlospojce na stříkací rukojeti a vytáhněte vysokotlakou vodní hadici.

a) PW 350 (Obr. 24) b) PW 360 a PW 370 (Obr. 25)

1. Otáčejte bubnem hadice ve směru hodinových ručiček, dokud se vysokotlaká vodní hadice zcela nenavine. (Obr. 26)

Montáž stříkací tyče

1. Jednou rukou držte stříkací rukojeť a zatlačte spojku na stříkací tyči do stříkací rukojeti.

a) PW 350 (Obr. 27) b) PW 360 a PW 370 (Obr. 28)

1. Otočte stříkací tyč ve směru hodinových ručiček a uvolněte ji. Stříkací tyč se zajistí na místě.

Demontáž stříkací tyče

1. Zatlačte stříkací tyč dovnitř a otočte ji proti směru hodinových ručiček.

a) PW 350 (Obr. 29) b) PW 360 a PW 370 (Obr. 30)

1. Vytáhněte stříkací tyč ze stříkací rukojeti.

Trysky (PW 350)

Výrobek se dodává se 3 tryskami:

Trysku identifikovanou jako "ROUGH NOZZLE" lze použít k čištění povrchů, které nejsou citlivé, například příjezdových cest. Trysku identifikovanou jako "GENTLE NOZZLE" lze použít k čištění citlivých povrchů, například vozidel. Tryska identifikovaná jako "SHORT NOZZLE" má přímý proud vody s nízkým tlakem, který lze použít k lehkému opláchnutí povrchu. Nelze ji nainstalovat na stříkací tyč.

(Obr. 31)

Montáž a demontáž trysky pro stříkací tyč (PW 350)

VAROVÁNÍ: Nepoužívejte trysku s rotujícím proudem vody na citlivé povrchy, například na lakované povrchy vozidel. Rotující proud vody může povrch poškodit.

• Chcete-li nainstalovat trysku, držte stříkací tyč jednou rukou a zatlačte trysku, dokud se nezajistí na místě. (Obr. 32)
• Chcete-li vyjmout trysku, zatlačte na západku na stříkací tyči a vytáhněte trysku ze stříkací tyče. (Obr. 33)

Nastavení tlaku proudu vody (PW 350)

Tryska s přímým proudem vody má nastavitelný tlak.

• Chcete-li zvýšit tlak proudu vody, otáčejte tryskou ve směru hodinových ručiček. (Obr. 34)
• Chcete-li tlak proudu vody snížit, otáčejte tryskou proti směru hodinových ručiček. (Obr. 35)

Montáž a demontáž krátké trysky pro stříkací rukojeť (PW 350)

• Chcete-li nainstalovat trysku, držte jednou rukou stříkací rukojeť a zatlačte spojku na trysce do stříkací rukojeti. Otočte trysku po směru hodinových ručiček a uvolněte ji. Tryska se zajistí na místě. (Obr. 36)
• Trysku vyjmete tak, že ji zatlačíte dovnitř a otočíte ji proti směru hodinových ručiček. Vytáhněte trysku ze stříkací rukojeti. (Obr. 37)

Trysky (PW 360, PW 370)

Výrobek se dodává se 2 tryskami:

• Jednou tryskou 3 v 1, kterou lze nainstalovat na stříkací tyč.
• Jednou krátkou tryskou s přímým proudem vody, kterou lze nainstalovat na stříkací rukojeť.

Tryska 3 v 1 má 3 nastavení:

"ROUGH" (hrubé) "GENTLE I" (jemné 1) "GENTLE II" (jemné 2)

Nastavení "ROUGH" má rotující proud vody a lze jej použít k čištění povrchů, které nejsou citlivé, například příjezdových cest. Nastavení "GENTLE I" má přímý proud vody, který lze použít k čištění citlivých povrchů, například natřených plotů. Nastavení "GENTLE II" má přímý proud vody, který lze použít k čištění citlivých povrchů, například vozidel. U modelu PW 370 naleznete doporučené použití na displeji výrobku.

Tryska identifikovaná jako „SHORT NOZZLE" má přímý proud vody s nízkým tlakem, který lze použít k lehkému opláchnutí povrchu. Nelze ji nainstalovat na stříkací tyč. (Obr. 38)

Montáž a demontáž trysky 3 v 1 pro stříkací tyč (PW 360, PW 370)

• Při instalaci trysky 3 v 1 postupujte podle následujících kroků.

a) Otáčejte stříkací tyčí, dokud se symbol trysky nezarovná se značkou na stříkací rukojeti. (Obr. 39) b) Držte stříkací tyč jednou rukou a zatlačte trysku 3 v 1, dokud se nezajistí na místě. Ujistěte se, že je zarovnaný výstupek čtvercového tvaru se zářezem čtvercového tvaru. (Obr. 40)

• Chcete-li vyjmout trysku 3 v 1, postupujte podle následujících kroků.

a) Otáčejte stříkací tyčí, dokud se symbol trysky nezarovná se značkou na stříkací rukojeti. (Obr. 39) b) Stiskněte tlačítko na stříkací tyči a vytáhněte trysku 3 v 1 ze stříkací tyče. (Obr. 41)

Nastavení průtoku vody (PW 360, PW 370)

Poznámka: Pokud je na stříkací tyči nainstalována tryska 3 v 1, je zvolen rotující proud vody.

VAROVÁNÍ: Nepoužívejte rotující proud vody na citlivé povrchy, například na lakované povrchy vozidel. Rotující proud vody může povrch poškodit.

• Otočením stříkací tyče vyberte nezbytné nastavení. Nastavení se vybere, když uslyšíte cvaknutí. (Obr. 42)

Montáž a demontáž krátké trysky pro stříkací rukojet (PW 360, PW 370)

• Chcete-li nainstalovat trysku, držte jednou rukou stříkací rukojet' a zatlačte spojku na trysce do stříkací rukojeti. Otočte trysku po směru hodinových ručiček a uvolněte ji. Tryska se zajistí na místě. (Obr. 43)
• Trysku vyjmete tak, že ji zatlačíte dovnitř a otočíte ji proti směru hodinových ručiček. Vytáhněte trysku ze stříkací rukojeti. (Obr. 44)

Obsluha výrobku

1. Připojte výrobek ke zdroji vody. Viz část Připojení výrobku ke zdroji vody na straně 66.
2. Odvzdušněte systém. Viz část Odvzdušnění systému na straně 67.
3. Nastartujte výrobek. Viz část Spuštění výrobku na straně 68.

Připojení výrobku ke zdroji vody

Výrobek lze používat s vodou z vodovodního rozvodu nebo z otevřeného zdroje vody, například jezírka nebo sudu na vodu.

• Informace o připojení výrobku k vodovodnímu rozvodu naleznete v části Připojení výrobku k vodovodnímu rozvodu na straně 67.
• Informace o připojení výrobku k otevřenému zdroji vody naleznete v části Připojení výrobku k otevřenému zdroji vody na straně 67.

VAROVÁNÍ: Tlak vody ve vodovodním rozvodu nesmí být vyšší než 1 MPa (10 bar).

VAROVÁNÍ: Teplota vody ve vodovodním rozvodu nesmí být vyšší než 40 °C.

1. Otevřete ventil na vodovodu a ujistěte se, že voda může volně proudit ze zahradní hadice. (Obr. 46)
2. Zavřete ventil na vodovodu.
3. Připojte zahradní hadici k přívodu vody na výrobku. (Obr. 47)
4. Připojte elektrickou zástrčku ke zdroji napájení.
5. Držte stříkací rukojeť pevně jednou rukou a zatlačte vysokotlakou vodní hadici do rychlospojky na stříkací rukojeti.

a) PW 350 (Obr. 22) b) PW 360 a PW 370 (Obr. 23)

1. Otevřete ventil na vodovodu.
2. Před použitím výrobku odvzdušněte systém. Viz část Odvzdušnění systému na straně 67.

Výrobek lze používat s vodou z otevřeného zdroje vody, například z jezírka nebo sudu na vodu. Použijte ½palcovou (12,7 mm) sací hadici (není součástí balení) o délce maximálně 3 m.

(Obr. 48)

VAROVÁNÍ: Teplota vody ve zdroji vody nesmí být vyšší než 20 °C.

VAROVÁNÍ: Výrobek nesmí být výše než 0,5 m nad zdrojem vody.

1. Pokud je nainstalován adaptér zahradní hadice, odpojte jej od přívodu vody na výrobku. (Obr. 49)

VAROVÁNÍ: Nevyjímejte vodní filtr z přívodu vody.

1. Připojte sací hadici (není součástí balení) k přívodu vody na výrobku. (Obr. 50)
2. Vložte sací hadici do zdroje vody a ujistěte se, že je filtr zcela ponořen.

VAROVÁNÍ: Nepoužívejte sací hadici bez filtru.

1. Zatlačte jazýček směrem k rychlospojce na stříkací rukojeti a vytáhněte vysokotlakou vodní hadici.

a) PW 350 (Obr. 24) b) PW 360 a PW 370 (Obr. 25)

1. Připojte elektrickou zástrčku ke zdroji napájení.
2. Nastavte vypínač do polohy zapnuto (I) a nechte výrobek v provozu 2 minuty.
3. Nastavte vypínač do polohy vypnuto (0).
4. Držte stříkací rukojeť pevně jednou rukou a zatlačte vysokotlakou vodní hadici do rychlospojky na stříkací rukojeti.

a) PW 350 (Obr. 22) b) PW 360 a PW 370 (Obr. 23)

1. Před použitím výrobku odvzdušněte systém. Viz část Odvzdušnění systému na straně 67.

Odvzdušnění systému

VAROVÁNÍ: Před odvzdušněním systému se ujistěte, že hlavní vypínač je v poloze vypnuto (0).

1. Připojte výrobek ke zdroji vody. Viz část Připojení výrobku ke zdroji vody na straně 66.
2. Namontujte stříkací tyč na stříkací rukojeť. Viz část Montáž stříkací tyče na straně 65.
3. Deaktivujte pojistku páčky spínače. Viz část Aktivace a deaktivace pojistky páčky spínače na straně 68.
4. Stiskněte páčku spínače a držte ji stisknutou, dokud z trysky na stříkací tyči nezačne vytékat voda.

a) PW 350 (Obr. 51) b) PW 360 a PW 370 (Obr. 52)

Odpojení výrobku od zdroje vody

1. Nastavte vypínač do polohy vypnuto (0).
2. Pokud je výrobek připojen k vodovodu, zavřete ventil na vodovodu.
3. Pokud je výrobek připojen k vodovodu, odpojte zahradní hadici od vodovodu. (Obr. 53)
4. Pokud je výrobek připojen k otevřenému zdroji vody, vyjměte sací hadici ze zdroje vody.
5. Stiskněte páčku spínače a držte ji stisknutou, dokud voda nepřestane vytékat z trysky.
6. Odpojte zahradní hadici od přívodu vody na výrobku.
7. Pokud je výrobek připojen k otevřenému zdroji vody, odpojte sací hadici. (Obr. 54)
8. Zatlačte jazýček směrem k rychlospojce na stříkací rukojeti a vytáhněte vysokotlakou vodní hadici.

a) PW 350 (Obr. 24) b) PW 360 a PW 370 (Obr. 25)

1. Nastavte vypínač do polohy zapnuto (I). Nechte výrobek v provozu, dokud z vysokotlaké hadice nepřestane vytékat voda.
2. Nastavte vypínač do polohy vypnuto (0).
3. Před uskladněním výrobku nechte stříkací rukojeť, stříkací tyč a trysky vyschnout.

Aktivace a deaktivace pojistky páčky spínače

• Chcete-li aktivovat pojistku páčky spínače, stiskněte tlačítko do zajištěné polohy.

a) PW 350 (Obr. 55) b) PW 360 a PW 370 (Obr. 56)

• Chcete-li pojistku páčky spínače deaktivovat, stiskněte tlačítko do odjištěné polohy.

Spuštění výrobku

VAROVÁNÍ: Výrobek používejte pouze ve vzpřímené poloze. Používání výrobku ve vodorovné poloze ho může poškodit.

1. Připojte výrobek ke zdroji vody. Viz část Připojení výrobku ke zdroji vody na straně 66.
2. Připojte elektrickou zástrčku ke zdroji napájení.
3. Nastavte vypínač do polohy zapnuto (I). (Obr. 57)
4. Deaktivujte pojistku páčky spínače. Viz část Aktivace a deaktivace pojistky páčky spínače na straně 68.
5. Stiskněte páčku spínače na stříkací rukojeti.

Povšimněte si: Výrobek se automaticky zastaví po uvolnění páčky spínače.

Zastavení výrobku

Povšimněte si: Výrobek se automaticky zastaví po uvolnění páčky spínače.

1. Uvolněte páčku spínače na stříkací rukojeti.
2. Aktivujte pojistku páčky spínače. Viz část Aktivace a deaktivace pojistky páčky spínače na straně 68.
3. Nastavte vypínač do polohy vypnuto (0). (Obr. 58)
4. Odpojte elektrickou zástrčku od zdroje napájení.
5. Odpojte výrobek od zdroje vody. Viz část Odpojení výrobku od zdroje vody na straně 67.

Poznámka: Pokud se od výrobku vzdálíte na déle než 5 minut, vždy jej odpojte od zdroje vody.

Nastavení úhlu stříkací rukojeti (PW 360, PW 370)

1. Stiskněte tlačítko a otočte rukojetí po směru nebo proti směru hodinových ručiček. (Obr. 59)
2. Uvolněte tlačítko. Rukojet se zajistí na místě.

Použití pěnovacího rozprašovače (PW 350)

1. Vyjměte pěnovací rozprašovač z držáku. (Obr. 60)
2. Naplňte nádobu pěnovacího rozprašovače čisticím prostředkem.

VAROVÁNÍ: Používejte pouze čisticí prostředky doporučené společností Husqvarna.

1. Zatlačte rychlospojku pěnovacího rozprašovače do rychlospojky na stříkací tyči, dokud se nezajistí na místě. Příruba pěnovacího rozprašovače musí být zarovnána s drážkou ve stříkací tyči. (Obr. 61)
2. Připojte výrobek ke zdroji vody. Viz část Připojení výrobku ke zdroji vody na straně 66.
3. Nastartujte výrobek. Viz část Spuštění výrobku na straně 68.

Použití pěnovacího rozprašovače (PW 360, PW 370)

1. Vyjměte pěnovací rozprašovač z držáku. (Obr. 62)
2. Naplňte nádobu pěnovacího rozprašovače čisticím prostředkem.

VAROVÁNÍ: Používejte pouze čisticí prostředky doporučené společností Husqvarna.

1. Zatlačte spojku pěnovacího rozprašovače do stříkací rukojeti. Otočte pěnovací rozprašovač po směru hodinových ručiček a uvolněte jej. Pěnovací rozprašovač se zajistí na místě. (Obr. 63)
2. Připojte výrobek ke zdroji vody. Viz část Připojení výrobku ke zdroji vody na straně 66.
3. Nastartujte výrobek. Viz část Spuštění výrobku na straně 68.
4. Otáčením knoflíku na pěnovacím rozprašovači nastavíte, kolik pěny se používá. Otočením knoflíku po směru hodinových ručiček použijete více pěny. Otočením knoflíku proti směru hodinových ručiček použijete méně pěny. (Obr. 64)
5. Otočením krytu trysky nastavíte vzor pěnového postřiku. Otočením krytu trysky po směru hodinových ručiček se vytvoří menší pěnový postřik, otočením proti směru hodinových ručiček se vytvoří širší pěnový postřik. (Obr. 65)

Údržba

Úvod

VÝSTRAHA: Před prováděním údržby je třeba, abyste si přečetli kapitolu o bezpečnosti a porozuměli jí.

Pro servis a opravy výrobku je nezbytné speciální školení. Garantujeme dostupnost profesionálních oprav a servisu.

Podrobnější informace jsou uvedeny v části www.husqvarna.com.

Plán údržby

Üdržba Préd kaž-	dým pou-žitím	Po použi-tí	Před skladová-ním
Provedte běžnou kontrolu. Viz Čast Provedení běžné kontroly na strani 69.	X
Vycistěte vyrobek. Viz Čast Čišěné vyrobku na strani 69.		X
Vycistěte stříkaci tč a trysky. Viz Čast Čišěné vyrobku na strani 69.		X
Vycistěte vodní filtr. Pokud je vodní filtr poškozený, vyměnte jej. Viz Čast Čišěné vodního filtru na strani 70.		X
Namažte O-kroužky na spojkách. Viz Čast Mazání O-kroužku na spojkách na strani 70.		X
Vycistěte filtr v pěnovacím Rozprašováči. X

Provedení běžné kontroly

VÝSTRAHA: Před prováděním údržby výrobku nastavte vypínač do polohy vypnuto (0) a odpojte elektrickou zástrčku od zdroje napájení.

VAROVÁNÍ: Před prováděním údržby výrobku odpojte výrobek od zdroje vody a ujistěte se, že jsou všechny součásti suché.

Zajistěte, aby byly matrice a šrouby na výrobku správně dotažené. Zkontrolujte, že kabely výrobku nejsou na místě, kde by mohlo dojít k jejich poškození. Zkontrolujte, zda vysokotlaká hadice není opotřebená nebo poškozená.

VÝSTRAHA: Pokud je vysokotlaká hadice opotřebená nebo poškozená, výrobek nepoužívejte.

Čištění výrobku

VÝSTRAHA: Před prováděním údržby výrobku nastavte vypínač do polohy vypnuto (0) a odpojte elektrickou zástrčku od zdroje napájení.

VAROVÁNÍ: Před prováděním údržby výrobku odpojte výrobek od zdroje vody a ujistěte se, že jsou všechny součásti suché.

• Suchým hadříkem očistěte všechny vnější díly. K čištění výrobku nepoužívejte vysokotlaké čističe.
• Udržujte vstupy vzduchu čisté, aby bylo zajištěno dostatečné chlazení výrobku.

Čištění stříkací tyče a trysek (PW 350)

VÝSTRAHA: Před prováděním údržby výrobku nastavte vypínač do polohy vypnuto (0) a odpojte elektrickou zástrčku od zdroje napájení.

VAROVÁNÍ: Před prováděním údržby výrobku jej odpojte od zdroje vody.

1. Je-li na stříkací tyči nasazena tryska, sejměte ji ze stříkací tyče. Viz část Trysky (PW 350) na straně 65.
2. Vyčistěte trysky, spojku na stříkací tyči a spojku na stříkací rukojeti mýdlem a vodou. (Obr. 66)
3. Pokud jsou trysky ucpané, odstraňte nečistoty pomocí čisticího nástroje. (Obr. 67)

Čištění stříkací tyče a trysek (PW 360, PW 370)

VÝSTRAHA: Před prováděním údržby výrobku nastavte vypínač do polohy vypnuto (0) a odpojte elektrickou zástrčku od zdroje napájení.

VAROVÁNÍ: Před prováděním údržby výrobku jej odpojte od zdroje vody.

1. Je-li na stříkací tyči nasazena tryska, sejměte ji ze stříkací tyče. Viz část Trysky (PW 360, PW 370) na straně 66.
2. Vyčistěte trysky, spojku na stříkací tyči a spojku na stříkací rukojeti mýdlem a vodou. (Obr. 68)
3. Pokud jsou trysky ucpané, odstraňte nečistoty pomocí čisticího nástroje. (Obr. 69)

Čištění vodního filtru

VÝSTRAHA: Před prováděním údržby výrobku nastavte vypínač do polohy vypnuto (0) a odpojte elektrickou zástrčku od zdroje napájení.

VAROVÁNÍ: Před prováděním údržby výrobku jej odpojte od zdroje vody.

1. Pokud je nainstalován adaptér zahradní hadice, odpojte jej od přívodu vody na výrobku. (Obr. 49)
2. Vytáhněte vodní filtr. Použijte kleště. (Obr. 70)
3. Zkontrolujte, zda vodní filtr není poškozený. Pokud je vodní filtr poškozený, vyměňte jej. (Obr. 71)
4. Propláchněte vodní filtr čistou vodou. (Obr. 72)
5. Nainstalujte vodní filtr v opačném pořadí.

Čištění filtru v pěnovacím rozprašovači

1. Pomocí malého imbusového klíče nebo podobného nástroje opatrně vytlačte kolík na malou vzdálenost. (Obr. 73)
2. Vytáhněte kolík ven pomocí kleští. (Obr. 74)
3. Otočte kryt trysky proti směru hodinových ručiček a sejměte jej z pěnovacího rozprašovače. (Obr. 75)
4. Sejměte kroužek. (Obr. 76)
5. Odmontujte šroub a kryt na pravé straně. (Obr. 77)
6. Odmontujte šroub a kryt na levé straně. (Obr. 78)
7. Odmontujte sponu a sestavu trysky. (Obr. 79)
8. Pomocí kleští vytáhněte držák filtru (A). (Obr. 80)
9. Opatrně vytlačte filtr (B) pomocí malého imbusového klíče nebo podobného nástroje.
10. Propláchněte filtr čistou vodou. Filtr vyměňte, pokud je poškozený nebo jej nelze zcela vyčistit. (Obr. 81)
11. Montáž pěnovacího rozprašovače proveďte v opačném pořadí.

Mazání O-kroužků na spojkách

VÝSTRAHA: Před prováděním údržby výrobku nastavte vypínač do polohy vypnuto (0) a odpojte elektrickou zástrčku od zdroje napájení.

VAROVÁNÍ: Před prováděním údržby výrobku odpojte výrobek od zdroje vody a ujistěte se, že jsou všechny součásti suché.

1. Demontujte stříkací tyč ze stříkací rukojeti a stříkací rukojet z vysokotlaké hadice. Další informace jsou uvedeny v části Demontáž stříkací tyče na straně 65 a Demontáž stříkací rukojeti na straně 65.
2. Namažte O-kroužky na adaptéru zahradní hadice, stříkací tyči a vysokotlaké hadici mazivem. Informace o správném typu maziva naleznete v části Technické údaje na straně 73.

(Obr. 82)

Demontáž a montáž krytu bubnu hadice

VÝSTRAHA: Před prováděním údržby výrobku nastavte vypínač do polohy vypnuto (0) a odpojte elektrickou zástrčku od zdroje napájení.

VAROVÁNÍ: Před prováděním údržby výrobku odpojte výrobek od zdroje vody a ujistěte se, že jsou všechny součásti suché.

1. Stiskněte 3 pojistné západky a opatrně sejměte kryt bubnu hadice. (Obr. 83)

Odstraňování problémů

Tabulka řešení problémů

Problém Możná príčina Žešné
Výrobek nestartuje. Elektrická zástrčka	není prípojena ke zdroji napájení.	Připoje elektrickou zástrčku ke zdroji napájení.
	Vypínač je nastaven do polohy vy-pnuto (0).	Nastavte vypínač do polohy zapnu-to (I).
	Zdroj napájení je bez proudly. Obrat'te	se na schvalného elektrárá-ře.
	Napájecí kabel je poškozený. Obrat'te	se na schvalné servis.
	Tepelná ochrana zastavila napájení.	Před opětovnám použitím výrobku počkejte, než výrobek vychladne.
	Je použit nasprávný typ prodlužovac-cího kabelu.	Zkontrolujte, zda je prodlužovaci ka-bel zcela odvinutý a zda napěti odpo-vidá napěti výrobku.
Výrobek se nespustí, když je vypínačnastaven do polohy zapnuto (I).	Elektrická zástrčka není prípojena ke zdroji napájení.	Připoje elektrickou zástrčku ke zdroji napájení.
Během spoustěné nebo provozu se přepálí pojistka.	Je použit nasprávný typ pojistyk. Ujistěte se, ze použivate pomalou pojistku třidy C nebo K.
Výrobek se nezastaví. Výrobek je poškozený. Odpojte elektrickou zástrčku a obrat'-te se na schvalné servis.
Výrobek se pržilí šprehřivá. Prouděnévi zduchu není dostatečné. Vyčistěte prívo dy vzduchu.
Výrobek nepracuje plynule. Uvnitř systému je vzduch. Odvzdušněte systém.
Tlak vody je neuspokojivý. Hadice je ohnutá. Zajistěte, aby na hadićích nebyly
			Vypínač je nastaven do polohy vy-pnuto (0).	Nastavte vypínač do polohy zapnu-to (I).
			Prútok vody není dostatečné. Ujistěte se, ze je výrobek správně prípojen ke zdroji vody. Ujistěte se, ze je prútok vody dostatečné.
			Vodní filtr je ucpáný.	Vycistěte vodní filtr.
			Uvnitř systému je vzduch. Odvzdušněte systém.
			Nesprávné príslušenství.	Ujistěte se, ze používáte správné prí-slušenství.
Vysokotlakou vodní hadici nelze vy-táhnout.	Buben hadice je zablokován.	Sejměte kryt bubnu hadice a odstrań-te prěkážku. Vyčistěte buben hadice.
Spojky netěsní.	O-kroužky jsou opotřebné nebo po-škozené.	Vyměnte O-kroužky.

Tabulka řešení problémů, displeje (PW 370)

Problém Możná príčina Žešné
Červeny symbol teploty. Vice informáci naleznete v chybové zaprů na displeji.	Okolníteplota v pracovní oblasti je pržilíš nízká.	Výrobek používejte pouze v prípadě, ze je okolníteplota 4 °C nebo vyší.
	Okolníteplota ve skladovacím pro-storu je pržilíš nízká.	Uchovávejte výrobek v suchém pro-střédí, kde nemrzne. Zajistěte, aby okolníteplota ve skladovacím prostó-ru byla vyší než 0 °C.
	Pržilíš vysoká vystupné teplota vody. Zajstěte, aby byla vystupné teplota vody maximálné 40 °C.
Červeny symbol nastroje. Vice informáci naleznete v chybové zaprů na displeji.	Snímač vody nemuže zaznamenat hladinu vody.	Zastavte výrobek a prěd jeho opětov-nám spuštěnín m počkejte 5 minut. Po-kud potíže prětrévájí, obrattte se na schvaleného servisniho pracovníka.
	Snímač teploty nemuže zaznamenat teplotu vody.
Žlutý symbol nastroje. Vice informáci naleznete v chybové zaprů na dis-pleji.	Doporucuje se vyměnit O-kroužky. Vyměnte O-kroužky.
	Doporucuje se vycistit vodní filtr v prí-vodu vody na vyrobku.	Vycistěte vodní filtr v prívodu vody na vyrobku.

Přeprava, skladování a likvidace

Přeprava

• Před přepravou výrobku odpojte elektrickou zástrčku od zdroje napájení.
• Před přípravou výrobku odpojte výrobek od zdroje vody. Během přípravy musí být výrobek upevněn, aby se zabránilo jeho pohybu.

Skladování

• Před uskladněním výrobku vypusťte veškerou vodu z výrobku, vysokotlaké vodní hadice a příslušenství. Viz část Odpojení výrobku od zdroje vody na straně 67.
• Připravte výrobek k uskladnění. Viz část Příprava výrobku na uskladnění na straně 72. Uchovávejte výrobek v suchém prostředí, kde nemrzne.

Příprava výrobku na uskladnění

1. Vypněte výrobek a odpojte elektrickou zástrčku od zdroje napájení.
2. Odpojte výrobek od zdroje vody. Viz část Odpojení výrobku od zdroje vody na straně 67.
3. Zajistěte, aby bylo veškeré příslušenství suché.
4. Vložte stříkací rukojeť, stříkací tyč, pěnový rozprašovač a trysky do příslušných držáků.
5. Odpojte vysokotlakou vodní hadici od stříkací rukojeti a naviňte vysokotlakou vodní hadici na buben hadice. (Obr. 26)
6. Vložte napájecí kabel do držáku a připevněte jej páskem. (Obr. 84)
7. Sklopte přepravní rukojeť. Viz část Vyklopení a sklopení přepravní rukojeti na straně 65.

Likvidace

Symbol znamená, že výrobek nelze zlikvidovat jako domovní odpad. Odevzdejte jej v místním sběrném místě pro recyklaci elektrických a elektronických zařízení. To přispívá k řádné likvidaci po dosažení konce životnosti. Informace vám poskytnou místní úřady, služby zajišťující zpracování domovního odpadu nebo prodejce. Nesprávná likvidace může mít negativní

Technické údaje

	PW 350 PW 360 Pw 370
Motor a Čerpadlo
Typ Sériový motor na	střidavý proud	Sériový motor na střidavý proud	Sériový motor na střidavý proud
Výkon, W 2100 2100 2300
Rozsah napěti, V 230–240 230–240 230–240
Frekvence, Hz 50 50 50
Jmenovitý proud, A 10 10 10
Max. prútok vody, l/min 7,5 7,5 8,3
Výstupné tlak vody, během provozu, bar/MPa 125/12,5 125/12,5 135/13,5
Max. výstupné tlak vody, bar/MPa 150/15 160/16 170/17
Max. vystupné tlak vody, bar/MPa 10/1 10/1	10/1
Max. vystupné teplota vody, °C / °F	40/104 40/104 40/104
Max. vystupné teplota vody (v sacím režimu), °C/°F	20/68 20/68 20/68
Kryti IP	IPX5	IPX5	IPX5
Bezpečnostné třida	Třida I	Třida 1	Třida 1
Mazání
Typ maziva pro mazányí O-kroužkù	Univerzálni bilé silikonové mazivo	Univerzálni bilé silikonové mazivo	Univerzálni bilé silikonové mazivo
Hmotnost
Hmotnost, kg	21,7	22,1	22,7
Emise hluku 13
Hladina akustického výkonu, zmrěrná dB(A)	86,3	86,3	86
Hladina akustického výkonu, zaručená LWA dB (A)	85 ± 3	85 ± 3	86 ± 3
Hladiny hluku 14
Hladina akustického tlaku, LpA dB(A)	71,1 ± 2	71,1 ± 2	70,8 ± 2
Úrovně vibrací 15
Ruka/paže (se standardní tryskou) m/s2	< 2,5	< 2,5	< 2,5

Příslušenství

Schválené příslušenství

Schválené príslušenství Obj. Czech
Čistč povrchů SC 400 590 65 78-01
Čistč povrchů SC 300 590 65 79-01
Vodní filtr 590 65 93-01
Zpětná klapka 590 65 95-01
Sací hadice 590 65 97-01
Pěnovací Rozprašovač FS 400 546 87 18-01
Pěnovací Rozprašovač FS 300 590 66 04-01
Sací tryska 590 66 05-01
Sada rotujicích kartáčú 590 66 06-01
Sada pro vozidla 590 66 07-01
Produžovací hadice, textilní výztuž, 8 m 590 66 08-01
Produžovací hadice, ocelová výztuž, 10 m 590 66 09-01
Hadice na Čišěné potrubí, 15 m 590 66 10-01
Zahnutá střikácí tyč 590 66 11-01
Čistč kamene a dřeva 590 66 12-01
Čistč vozidel a vosk 590 66 13-01
Sada O-kroužků 591 10 64-01

Prohlášení o shodě

Prohlášení o shodě EU

Společnost Husqvarna AB, SE-561 82 Huskvarna,

Švédsko, tel.: [phone], na svou výhradní

odpovědnost prohlašuje, že výrobek:

Popis Vysokotláký Čistić
Značka Husqvarna
Typ/Model PW 350, PW 360
Identifikace Výrobní Čísla od	roku 2023 a dále

je zcela v souladu s následujícími směrnicemi a předpisy EU:

Nařizení Popis
2006/42/ES „o strojnéch zařízeních“
2014/30/EU „o elektromagnetické kompatibilitě“
2000/14/ES, priloha V „týkajci se emisi hluku do okolniho prostředí“
2011/65/EU	„o omezení používányí některych nebezpečných látek v elektrických a elektronickích zařizeních“

a že byly použity následující normy nebo

technické specifikace: EN 60335-1:2012/A11:2014/

A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN

60335-2-79:2012, EN 62233:2008, EN 55014-1:2021,

EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN

61000-3-3:2013/A2:2021, EN IEC 63000:2018.

Informace o emisích hluku najdete v části Technické údaje na straně 73.

Huskvarna, 2023-11-20

Claes Losdal, ředitel vývoje zahradního sortimentu, Husqvarna AB

Osoba odpovědná za technickou dokumentaci

Prohlášení o shodě EU

Společnost Husqvarna AB, SE-561 82 Huskvarna,

Švédsko, tel.: [phone], na svou výhradní

odpovědnost prohlašuje, že výrobek:

Popis Vysokotláký Čistíč
Značka Husqvarna
Typ/Model PW 370
Identifikace Vyrobní Čísla od	roku 2023 a dále

je zcela ve shodě s následujícími směrnicemi a předpisy

EU:

Nařízení Popis
2006/42/ES „o strojnéch zařízeních“
2014/30/EU „o elektromagnetické kompatibilitě“
2000/14/ES, príloha V „týkajci se emisi hluku do okolního prostředí“
2011/65/EU	„o omezení používání některych nebezpečných látek v elektrických a elektronickích zařízeních“

a že byly použity následující normy nebo

technické specifikace: EN 60335-1:2012/A11:2014/

A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN

60335-2-79:2012, EN 62233:2008, EN 55014-1:2021

EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN

61000-3-11:2019, EN IEC 63000:2018.

Informace o emisích hluku najdete v části Technické údaje na straně 73.

Huskvarna, 2023-11-20

Claes Losdal, ředitel vývoje zahradního sortimentu, Husqvarna AB

Osoba odpovědná za technickou dokumentaci

Obsah

Úvod 77

Bezpečnost. 79

Montáž. 85

Obsluha. 85

Údržba 89

Odstraňování problémů 91

Přeprava, skladování a likvidace. 93

Technické údaje. 93

Příslušenství. 94

Prohlášení o shodě. 96

Úvod

Popis výrobku

Technické údaje. 489

Příslušenství 490

Prohlášení o shodě 491

Úvod

Popis výrobku

(Obr. 1) 1. Napájecí kabel 2. Zdvihací rukojeť 3. Přívod vody 4. Vysokotlaká hadice na vodu 5. Navíjecí buben na hadici 6. Přepravní rukojeť 7. Vypínač 8. Displej (jen PW 370) 9. Krátká hlavice 10. Držák napájecího kabelu 11. Gumový popruh na držák napájecího kabelu 12. Nasávání vzduchu 13. Gumový popruh pro pěnovací zařízení 14. Pouzdro na rukojeť čističe a prodlužovací nástavec čističe 15. Čisticí nástroj na hlavice 16. Držák hlavice (jen PW 350) 17. Pěnovací zařízení (PW 360 a PW 370) 18. Pěnovací zařízení (PW 350) 19. Stříkací hlavice s rotujícím proudem vody (PW 350) 20. Stříkací hlavice s přímým proudem vody (PW 350) 21. Rukojeť čističe (PW 350) 22. Prodlužovací nástavec (PW 350) 23. Rukojeť čističe (PW 360 a PW 370) 24. Prodlužovací nástavec (PW 360 a PW 370) 25. Hlavice 3 v 1 (PW 360 a PW 370)

Před používáním tohoto výrobku si přečtěte návod k obsluze a ujistěte se, že rozumíte uvedeným pokynům.

(Obr. 5)

• Výrobek nepoužívejte, pokud je poškozen napájecí kabel, vysokotlaká hadice, blokování páčky napájení nebo rukojeť čističe. Před použitím výrobku zkontrolujte, zda nemá známky poškození. Výrobek nepoužívejte, pokud má

Bezpečnostní zařízení na výrobku

Blokování páčky vypínače

Blokování páčky vypínače (A) brání náhodnému posunu páčky vypínače (B). Když je blokování páčky vypínače v zamknuté poloze, páčka vypínače nemůže být zatlačena.

PW350

(Obr. 14)

PW360 a PW370

(Obr. 15)

Spouštěč

Výrobek se spustí stlačením páčky vypínače. Zastaví se, když je páčka vypínače uvolněna.

Bezpečnostní pokyny pro údržbu

1. Zatlačte západku ve směru rychlospojky na rukojeti čističe a vytáhněte vysokotlakou hadici na vodu.

a) PW 350 (Obr. 24) b) PW 360 a PW 370 (Obr. 25)

1. Otáčejte bubnem na hadici ve směru hodinových ručiček, dokud není vysokotlaká hadice na vodu úplně navinutá. (Obr. 26)

• Pokud chcete nainstalovat hlavici 3 v 1, postupujte podle následujících kroků.

a) Otáčejte prodlužovací nástavec čističe, dokud se symbol hlavice nezarovná se značkou na rukojeti čističe. (Obr. 39) b) Jednou rukou držte prodlužovací nástavec čističe a druhou vtlačte hlavici 3 v 1, dokud nezacvakne na místo. Ujistěte se, že zarovnáte výčnělek se čtvercovým tvarem se čtvercovým zářezem. (Obr. 40)

• Pokud chcete vyjmout nástavec 3 v 1, postupujte podle následujících kroků.

a) Otáčejte prodlužovací nástavec čističe, dokud se symbol hlavice nezarovná se značkou na rukojeti čističe. (Obr. 39) b) Zatlačte tlačítko na prodlužovacím nástavci čističe a vytáhněte hlavici 3 v 1 z prodlužovacího nástavce. (Obr. 41)

Nastavení průtoku vody (PW 360, PW 370)

Použití pěnovače (PW 350)

1. Odníme pěnovač z jeho držáku. (Obr. 60)
2. Naplňte nádobu pěnovače čisticím prostředkem.

Použití pěnovače (PW 360, PW 370)

1. Odníme pěnovač z jeho držáku. (Obr. 62)
2. Naplňte nádobu pěnovače čisticím prostředkem.

Údržba a opravné práce na výrobku si vyžadují speciální školení. Zaručujeme dostupnost profesionálních opravných prací a údržby.

Podrobnější informace najdete na stránce www.husqvarna.com.

Plán údržby

Üdržba Pred	použitím	Po použi-tí	Pred usk-ladnením
Vykonajte všeobecnú kontrolu. V Časti Vykonanie všeobecnej kontroly na strane 485.	X
Vycistite vyrobok. V Časti Čistenie vyrobku na strane 485.		X
Vycistite predlžovaci nadstavec a hlavice. V Časti Čistenie vyrobku na strane 485.		X
Vycistite filter vody. Ak je filter vody poškodený, vyměnte ho. V Časti Čistenie vodného filtra na strane 486.		X
Namažte kruhové tesnenia na spojkách. V Časti Namazanie kruhovych tesnení na spojkách na strane 486.		X
Vycistite filter v napeřovac*. X

Očistěte všechny vnější díly suchou hadříkem.

Čištění filtru v pěnovači

1. Opatrně zatlačte kolík na malou vzdálenost pomocí malého šestihranného klíče nebo podobného nástroje. (Obr. 73)
2. Vytáhněte kolík pomocí kleští. (Obr. 74)
3. Otočte kryt hlavice proti směru hodinových ručiček a vyberte ho z pěnovače. (Obr. 75)
4. Odstraňte krúžok. (Obr. 76)
5. Odstráňte skrutku a kryt na pravej strane. (Obr. 77)
6. Odstráňte skrutku a kryt na ľavej strane. (Obr. 78)
7. Odstráňte sponu a zostavu hlavice. (Obr. 79)
8. Vytiahnite držiak filtra (A) pomocou klieští. (Obr. 80)
9. Opatrne vytlačte filter (B) pomocou malého šesťhranného kľúča alebo podobného nástroja.
10. Prepláchnite vodný filter čistou vodou. Ak je filter poškodený alebo sa nedá úplne vyčistiť, vymeňte ho. (Obr. 81)
11. Zložte postrekovač v opačnom poradí.

Namazanie kruhových tesnení na spojkách

VÝSTRAHA: Otočte vypínač do vypnutej polohy (0) a odpojte elektrickú zástrčku zo zdroja napájania predtým, než začnete vykonávať údržbu na výrobku.

VAROVANIE: Odstavte výrobok od vodného zdroja a uistite sa, že sú všetky diely suché, než začnete vykonávať údržbu na výrobku.

Demontáž a montáž krytu navíjacieho bubna na hadicu

VÝSTRAHA: Pred vykonávaním údržby výrobku otočte vypínač do vypnutej polohy (0) a odpojte elektrickú zástrčku zo zdroja napájania.

Kryt navíjecího bubnu na hadici je upevněn pomocí

1. Zatlačte 3 západkové zámky dovnitř a opatrně vyjměte kryt navíjecího bubnu na hadici. (Obr. 83)
2. Při montáži krytu navíjecího bubnu na hadici ho opatrně tlačte, dokud západkové zámky nezapadnou na místo.

Řešení problémů

• Před přepravou výrobku odpojte elektrickou zástrčku od zdroje napájení.
• Před přepravou výrobku odpojte výrobek od vodního zdroje. Před přepravou výrobek bezpečně připevněte, abyste zabránili jeho pohybu.

Skladování

Popis Tlakový Čistič
Značka Husqvarna
Typ/model PW 350, PW 360
Identifikácia Výrobné Čísla od roku 2023 a nověsie

plně splňuje následující směrnice a nařízení EU:

Odpovědný za technickou dokumentaci

Odpovědný za technickou dokumentaci

OBSAH

Úvod. 493

Bezpečnost 495

Montáž. 500

Provoz. 500

Údržba 505
