LIETOŠANAS INSTRUKCIJA PW 350 HUSQVARNA

• Huskvarna, 2023-11-20 Claes Losdal, plėtros vadovas / sodo gaminiai, Husqvarna AB Atsakingas už techninę dokumentaciją 316 2167 - 006 - 20.10.2025Saturs Ievadinformācija p. 317
• Drošība p. 319
• Montāža p. 325
• Lietošana p. 325
• Apkope p. 329
• Problēmu novēršana p. 332
• Pārvadāšana, glabāšana un utilizēšana p. 333
• Tehniskie dati p. 334
• Piederumi p. 335

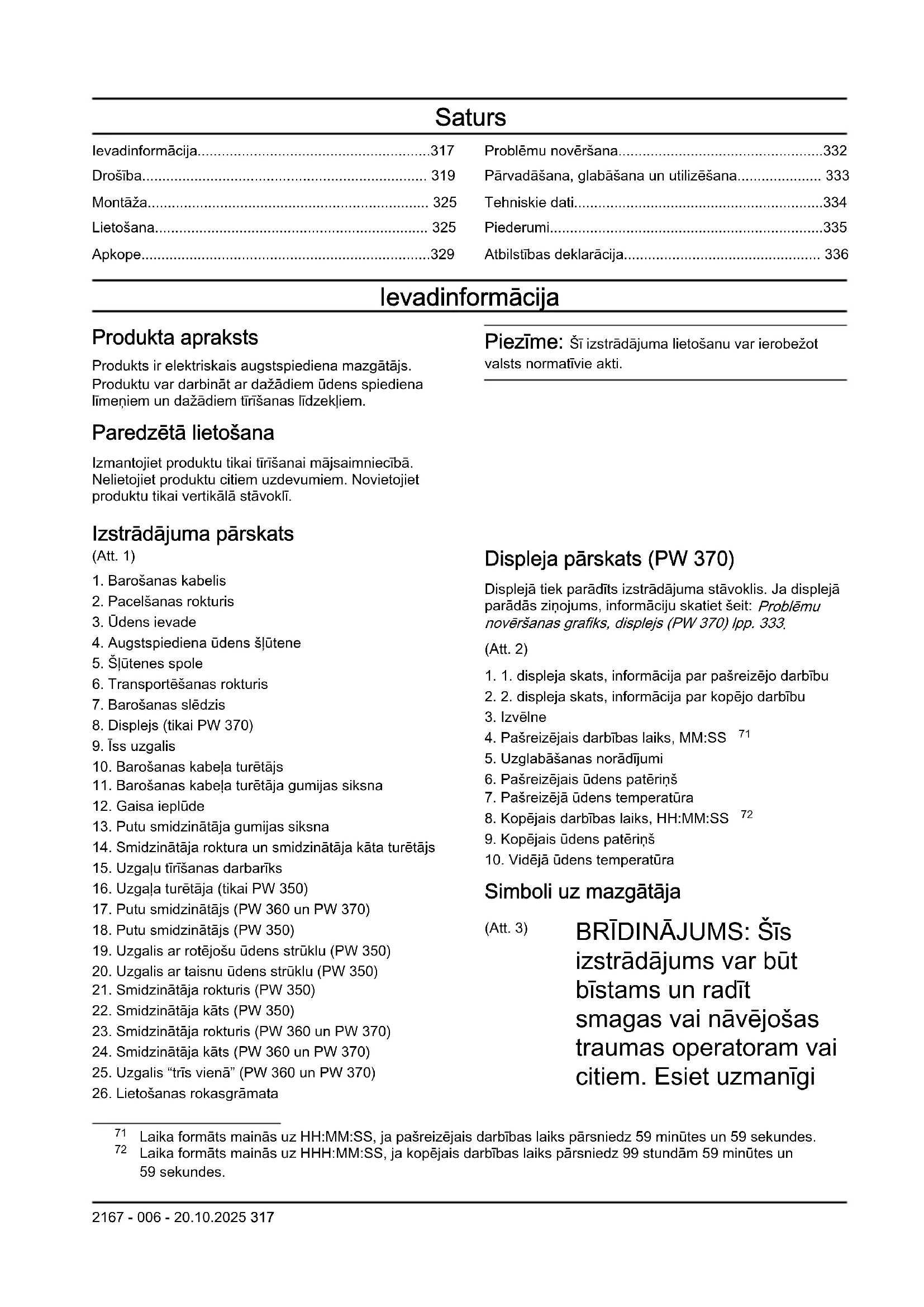

• Atbilstības deklarācija Ievadinformācija Produkta apraksts Produkts ir elektriskais augstspiediena mazgātājs. Produktu var darbināt ar dažādiem ūdens spiediena līmeņiem un dažādiem tīrīšanas līdzekļiem. Paredzētā lietošana Izmantojiet produktu tikai tīrīšanai mājsaimniecībā. Nelietojiet produktu citiem uzdevumiem. Novietojiet produktu tikai vertikālā stāvoklī. Piezīme: Šī izstrādājuma lietošanu var ierobežot valsts normatīvie akti. Izstrādājuma pārskats (Att. 1) p. 336

6. Transportēšanas rokturis

7. Barošanas slēdzis

10. Barošanas kabeļa turētājs

11. Barošanas kabeļa turētāja gumijas siksna

13. Putu smidzinātāja gumijas siksna

14. Smidzinātāja roktura un smidzinātāja kāta turētājs

15. Uzgaļu tīrīšanas darbarīks

16. Uzgaļa turētāja(tikai PW 350)

17. Putu smidzinātājs(PW 360 un PW 370)

18. Putu smidzinātājs(PW 350)

19. Uzgalis ar rotējošu ūdens strūklu(PW 350)

20. Uzgalis ar taisnu ūdens strūklu(PW 350)

21. Smidzinātāja rokturis(PW 350)

22. Smidzinātāja kāts(PW 350)

23. Smidzinātāja rokturis(PW 360 un PW 370)

24. Smidzinātāja kāts(PW 360 un PW 370)

25. Uzgalis “trīs vienā”(PW 360 un PW 370)

26. Lietošanas rokasgrāmata

Displeja pārskats (PW 370) Displejā tiek parādīts izstrādājuma stāvoklis. Ja displejā parādās ziņojums, informāciju skatiet šeit: Problēmu novēršanas grafiks, displejs (PW 370) lpp. 333

1. 1.displeja skats, informācija par pašreizējo darbību

2. 2.displeja skats, informācija par kopējo darbību

4. Pašreizējais darbības laiks, MM:SS

5. Uzglabāšanas norādījumi

6. Pašreizējais ūdens patēriņš

7. Pašreizējā ūdens temperatūra

8. Kopējais darbības laiks, HH:MM:SS

9. Kopējais ūdens patēriņš

10. Vidējā ūdens temperatūra

Simboli uz mazgātāja (Att. 3) BRĪDINĀJUMS: Šīs izstrādājums var būt bīstams un radīt smagas vai nāvējošas traumas operatoram vai citiem. Esiet uzmanīgi

Laika formāts mainās uz HH:MM:SS, ja pašreizējais darbības laiks pārsniedz 59minūtes un 59sekundes.

Laika formāts mainās uz HHH:MM:SS, ja kopējais darbības laiks pārsniedz 99stundām 59minūtes un 59sekundes. 2167 - 006 - 20.10.2025 317un lietojiet mazgātāju pareizi. (Att. 4) Rūpīgi izlasiet šo lietotāja rokasgrāmatu un pirms mazgātāja lietošanas pārliecinieties, ka izprotat norādījumus. (Att. 5) Mazgātājs nav piemērots savienojumam ar dzeramā ūdens ūdensvadu. (Att. 6) Augstspiediena ūdens strūkla var būt bīstama, ja netiek lietota pareizi. Strūklu nedrīkst vērst pret cilvēkiem, elektroaprīkojumu un mazgātāju. (Att. 7) Vides marķējums. Mazgātājs un tā iepakojums nav sadzīves atkritumi. Nododiet to pārstrādei apstiprinātā elektrisko un elektronisko ierīču savākšanas punktā. (Att. 8) II klases instruments. (Att. 9) Trokšņa emisijas vidē uzlīme atbilstoši ES un Apvienotās Karalistes direktīvām un noteikumiem, kā arī Jaundienvidvelsas tiesību aktam “Darba vides aizsardzības(trokšņa kontroles) regula(2017)”. Izstrādājuma garantētais skaņas jaudas līmenis ir norādīts šeit: Tehniskie dati lpp. 334 , kā arī uzlīmē. (Att. 10) Aizsargāts pret zema spiediena ūdens padevi jebkurā leņķī. (Att. 11) Sargiet no sala. (Att. 12) Šis izstrādājums atbilst spēkā esošajām EKdirektīvām. Piezīme: Pārējie uz mazgātāja norādītie simboli/ norādes atbilst atsevišķu reģionu sertifikācijas prasībām. Grīdas skrāpja bojājumi Mēs neuzņemsimies atbildību par grīdas skrāpja bojājumiem, ja:

• ir veikts nepareizs izstrādājuma remonts;

• izstrādājuma remonts veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;

• izstrādājumam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;

• izstrādājuma remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista. Atbalsts Lai saņemtu atbalstu saistībā ar smalcinātāju, dodieties uz atbalsta sadaļu vietnē www.husqvarna.com, lai piekļūtu norādījumiem, problēmu novēršanas rokasgrāmatām vai izmantotu funkciju Husqvarna pašapkalpošanās palīgs un izstrādājumu asistentu(ja pieejams jūsu reģionā). Lai saņemtu atbalstu saistībā

2167 - 006 - 20.10.2025ar smalcinātāju, sazinieties ar Husqvarna, apkopes pakalpojumu nodrošinātāju. Drošība Drošības definīcijas Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas. BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām personām draud traumu vai nāves risks. IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks. Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā. Vispārīgi drošības norādījumi BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

Šis izstrādājums ir bīstams, ja to lieto nepareizi vai ja nerīkojaties piesardzīgi. Drošības instrukciju neievērošana var izraisīt traumas vai nāvi.

Vienmēr rīkojieties piesardzīgi un saprātīgi. Ja neesat pārliecināti par to, kā izmantot šo izstrādājumu konkrētā situācijā, pārtrauciet darbu un sazinieties ar Husqvarna apkopes dienesta pārstāvi, un tikai tad turpiniet darbu.

Paturiet prātā, ka operators ir atbildīgs par negadījumiem, kuros iesaistītas citas personas.

Gādājiet, lai izstrādājums ir tīrs. Pārliecinieties, ka varat skaidri izlasīt zīmes un uzlīmes.

Nekādā gadījumā neļaujiet lietot ierīci bērniem vai cilvēkiem, kas nepārzina instrukcijas. Vietējie normatīvi 2167 - 006 - 20.10.2025 319var ierobežot operatora vecumu.

Eiropas Savienībā: Šo izstrādājumu drīkst lietot cilvēki ar ierobežotām fiziskām, uztveres vai garīgām spējām, ja viņi tiek uzraudzīti vai viņiem tiek sniegti norādījumi par to, kā droši lietot izstrādājumu, un izprot ar to saistīto apdraudējumu.

Eiropas Savienībā: Šo izstrādājumu drīkst lietot cilvēki, kurām nav nepieciešamās pieredzes vai zināšanu, ja viņas tiek uzraudzītas, vai ir instruētas, kā droši lietot izstrādājumu, un izprot ar to saistīto apdraudējumu.

Ārpus Eiropas Savienības: Šo izstrādājumu nedrīkst lietot personas ar ierobežotām fiziskām, maņu vai garīgām spējām.

Ārpus Eiropas Savienības: Šo izstrādājumu nedrīkst lietot personas, kurām nav vajadzīgās pieredzes vai zināšanu.

Neizmantojiet šo izstrādājumu, ja esat noguris, slims vai esat alkohola, narkotiku vai medikamentu izraisītā reibumā. Šāds stāvoklis negatīvi ietekmē jūsu redzi, modrību, koordināciju un spriestspēju.

Neizmantojiet izstrādājumu, ja tas ir bojāts.

Neveiciet izmaiņas šajā izstrādājumā un neizmantojiet to, ja ir iespējams, ka citas personas tajā ir veikušas izmaiņas. Darba drošības norādījumi BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet zemāk izklāstītos brīdinājumus.

Nelietojiet izstrādājumu, ja bojāts ir barošanas kabelis, augstspiediena šļūtene, jaudas mēlītes bloķētājs vai smidzināšanas rokturis.

Pirms izstrādājuma lietošanas pārbaudiet, vai nav bojājumu. Nelietojiet izstrādājumu, ja tā daļas ir bojātas vai to nav.

Stingri satveriet smidzinātāja rokturi ar abām rokām. Atsitiens notiek, kad pavelkat piedziņas mēlīti.

Esiet piesardzīgi, lietojot izstrādājumu. Izstrādājumā radītais augstspiediens ir bīstams un var radīt traumas.

Nevērsiet strūklu pret sevi, citām personām vai dzīvniekiem.

2167 - 006 - 20.10.2025• Nevērsiet strūklu pret sevi un citām personām, lai tīrītu apavus.

Nevērsiet strūklu pret elektroaprīkojumu vai pašu izstrādājumu.

Izmantojot izstrādājumu, lietojiet individuālos aizsardzības līdzekļus. Skatiet šeit: Individuālie aizsarglīdzekļi lpp. 323

Nedarbiniet izstrādājumu citu personu tuvumā, ja tās nelieto aizsardzības līdzekļus.

Ja izmantojat tīrīšanas līdzekli, ievērojiet tīrīšanas līdzekļa norādījumus par drošību.

Izmantojiet tikai Husqvarna ieteiktos tīrīšanas līdzekļus. Citi tīrīšanas līdzekļi vai ķīmiskās vielas var ietekmēt izstrādājuma drošību.

Izmantojiet pareizo ūdens spiedienu un tīrīšanas līdzekļus un lietojiet izstrādājumu tikai šajā rokasgrāmatā norādītajiem mērķiem. Ja izmantojat nepareizu ūdens spiedienu, tīrīšanas līdzekli vai lietojat izstrādājumu darbiem, kas nav norādīti šajā rokasgrāmatā, var tikt radīti izstrādājuma, virsmu, materiālu un citu ierīču bojājumi. Husqvarna neuzņemas atbildību par bojājumiem, kas radušies nepareizas lietošanas rezultātā.

Nav ieteicams pievienot izstrādājumu dzeramā ūdens ūdensvadam. Ja izstrādājums ir jāpievieno dzeramā ūdens ūdensvadam, ievērojiet vietējos un valsts normatīvus. Ja nepieciešams, izmantojiet atplūdes vārstu(nav iekļauts). Ūdens, kas plūst pa atplūdes vārstu, nav uzskatāms par dzeramo ūdeni.

Nedrīkst izsmidzināt uzliesmojošus šķidrumus. Var notikt sprādziens.

Neļaujiet bērniem lietot izstrādājumu.

Bērni nedrīkst spēlēties ar šo izstrādājumu.

Neļaujiet nevienam bez apmācības lietot izstrādājumu.

Nodrošiniet, ka elektrības savienojumu izveido apstiprināts elektriķis un tas atbilst IEC 60364-1 prasībām.

Izmantojiet paliekošās strāvas ierīci, kas aptur strāvas plūsmu, ja 30ms vajadzībām noplūde strāva ir lielāka par 30mA. Ja netiek izmantota paliekošās strāvas 2167 - 006 - 20.10.2025 321ierīce, izmantojiet ierīci, kurai darbojas sazemējums.

Izmantojiet motora palaišanas/aizkaves C vai Dklases drošinātājus atbilstoši standartam IEC 898-1 vai IEC947-2 vai atbilstošajiem standartiem ārpus IEC.

PW 370 pilnās pretestības informācija: Pievienojot augstspiediena mazgātāju PW 370 barošanas avotam, maksimālā pieļaujamā pretestība ir 0,144Ω(Zmax). Sazinieties ar energoapgādes uzņēmumu, lai pārliecinātos, ka aprīkojumu var pievienot tikai tādam elektroapgādes avotam, kura pretestība ir maksimāli pieļaujamā vai mazāka.

Izstrādājumiem, kas marķēti ar dubulto spriegumu vai frekvenci, nav nepieciešama regulēšana.

Ja nepieciešams izmantot pagarinātāju, nodrošiniet, ka to var izmantot ārpus telpām. Nodrošiniet, lai kontaktligzda atrodas vismaz 60mm augstumā no zemes. Savienojums vienmēr jāuztur sauss.

Pirms izstrādājuma atstāšanas pārslēdziet barošanas slēdzi izslēgtā stāvoklī(0), atvienojiet kontaktspraudni un nospiediet piedziņas mēlītes bloķētāju.

Pirms piederuma maiņas pārslēdziet slēdzi izslēgtā stāvoklī(0) un atvienojiet kontaktspraudni.

Pirms izstrādājuma tīrīšanas vai apkopes pārslēdziet slēdzi izslēgtā stāvoklī(0) un atvienojiet kontaktspraudni.

Nedarbiniet izstrādājumu vidē, kur apkārtējās vides temperatūra ir zemāka par 0°C.

Neieslēdziet sasalušu izstrādājumu.

Nelietojiet izstrādājumu telpās.

Nenovietojiet uz izstrādājuma nekādus priekšmetus, kad tas darbojas.

Nedzeriet ūdeni, kas tiek izmantots izstrādājumā.

Nelietojiet izstrādājumu atvērtu logu tuvumā.

Sargieties no izsviestiem priekšmetiem. Akmeņi un vaļīgi priekšmeti var tikt izsviesti un trāpīt acīs, izraisot aklumu vai citas smagas traumas.

Ja izstrādājums nedarbojas pareizi, informāciju skatiet šeit: Problēmu novēršana lpp.

2167 - 006 - 20.10.2025Individuālie aizsarglīdzekļi BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

Šādi līdzekļi nevar pilnībā novērst traumu gūšanas risku, taču samazina traumu smaguma pakāpi, ja negadījums tomēr notiek. Ļaujiet izplatītājam palīdzēt jums izvēlēties pareizo aprīkojumu.

Velciet izturīgus, zābakus vai kurpes, kas neslīd. Nevelciet vaļējas kurpes un neejiet ar basām kājām.

Valkājiet aizsargapģērbu.

Izmantojiet apstiprinātus dzirdes aizsarglīdzekļus.

Izstrādājuma lietošanas laikā var veidoties aerosols. Aerosola ieelpošana var būt bīstama veselībai. Ja lietojat izstrādājumu vidē, kur var izgarot bīstams aerosols, lietojiet FFP2klases vai līdzvērtīgus elpceļu aizsarglīdzekļus. Izstrādājuma drošības ierīces BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

Nelietojiet izstrādājumu ar drošības ierīcēm, kas ir bojātas vai nedarbojas pareizi.

Nenoņemiet un nepārveidojiet drošības ierīces.

Regulāri pārbaudiet drošības ierīces. Ja drošības ierīces ir bojātas vai nedarbojas pareizi, sazinieties ar Husqvarna apkopes dienesta pārstāvi. Piedziņas mēlītes bloķētājs Piedziņas mēlītes bloķētājs (A) novērš nejaušu barošanas mēlītes (B) darbību. Kad piedziņas mēlītes bloķētājs ir nofiksētā pozīcijā, barošanas mēlīti nevar nospiest.

PW 360 un PW 370 (Att. 15) Piedziņas mēlīte Produkts tiek ieslēgts, kad piedziņas mēlīte tiek nospiesta. Produkts izslēdzas, kad piedziņas mēlīte tiek atlaista. 2167 - 006 - 20.10.2025 323Termiskā aizsargierīce Izstrādājumam ir automātiskā termiskā aizsargierīce. Ja izstrādājums pārmērīgi sakarst, termiskā aizsargierīce aptur izstrādājuma barošanu. Ja termiskā aizsargierīce izslēdz barošanu, uzgaidiet, līdz izstrādājums ir atdziest. Termiskā aizsargierīce tiek atiestatīta automātiski, kad izstrādājums ir pietiekami atdzisis. Hidrauliskais drošības vārsts Produktam ir iebūvēts hidrauliskais drošības vārsts, kas novērš pārāk augsta spiediena veidošanos sistēmā. Tehniskās apkopes drošības norādījumi BRĪDINĀJUMS: Pirms veicat izstrādājuma apkopi, izlasiet brīdinājuma norādījumus. IEVĒROJIET: Pirms izstrādājuma darbināšanas pēc ilgākas uzglabāšanas vienmēr veiciet izstrādājuma apkopi.

Pirms izstrādājuma apkopes pārslēdziet barošanas slēdzi izslēgtā stāvoklī(0), atvienojiet kontaktspraudni no barošanas avota.

Atvienojiet izstrādājumu no ūdens avota un pirms tā apkopes pārliecinieties, vai visas daļas ir sausas.

Veiciet tikai tos apkopes darbus, kas norādīti lietošanas rokasgrāmatā.

Izmantojiet tikai Husqvarna ieteiktās rezerves daļas. Augstspiediena ūdens šļūtenes, stiprinājumi un savienojumi ir svarīgi drošībai, lietojot izstrādājumu. Izmantojiet tikai tās šļūtenes, stiprinājumus un savienojumus, ko ieteicis Husqvarna.

Neremontējiet izstrādājumu. Sazinieties ar Husqvarna apkopes dienesta pārstāvi.

Sazinieties ar Husqvarna apkopes dienesta pārstāvi, ja kontaktspraudnis vai barošanas kabelis ir bojāts.

Neļaujiet bērniem tīrīt izstrādājumu vai veikt tā apkopi.

2167 - 006 - 20.10.2025Montāža Ievads BRĪDINĀJUMS: Pirms izstrādājuma montāžas izlasiet un izprotiet drošības norādījumus. Dārza šļūtenes pārejas uzstādīšana

1. No ūdens ieplūdes vietas noņemiet transportēšanas

aizsargu un izmetiet to. (Att. 16)

2. Ūdens ieplūdes vietā uzstādiet dārza šļūtenes

pāreju. (Att. 17) IEVĒROJIET: Dārza šļūtenes pāreju uzstādiet tieši ūdens ieplūdes vietā. Ja dārza šļūtenes pāreja nav uzstādīta taisni, var rasties vītņu bojājumus un notikt noplūde.

3. Pilnībā pievelciet dārza šļūtenes pāreju.

4. Noņemiet dārza šļūtenes pāreju, veicot uzstādīšanas

darbības pretējā secībā. Smidzinātāja roktura un smidzinātāja kāta turētāja uzstādīšana

1. Novietojiet smidzināšanas roktura turētāju un

smidzināšanas kātu paredzētajā vietā. (Att. 18)

2. Ieskrūvējiet abas skrūves.

3. Ievietojiet tīrīšanas darbarīku tā turētājā.

Lietošana Ievads BRĪDINĀJUMS: Pirms produkta lietošanas izlasiet un izprotiet drošības norādījumus. Husqvarna Connect Husqvarna Connect ir bezmaksas lietotne jūsu mobilajai ierīcei. Lietotne Husqvarna Connect nodrošina paplašinātas funkcijas jūsu Husqvarna izstrādājumam:

• Paplašināta izstrādājuma informācija.

• Informācija par izstrādājuma daļām un apkopi un palīdzība ar to. Lai sāktu izmantot Husqvarna Connect

1. Lejupielādējiet lietotni Husqvarna Connect savā

2. Reģistrējieties Husqvarna Connect lietotnē.

3. Izpildiet Husqvarna Connect lietotnē sniegtos

norādījumus, lai pievienotu un reģistrētu izstrādājumu. Piezīme: Lietotne Husqvarna Connect nav pieejama lejupielādei visos reģionos. Lai iegūtu plašāku informāciju, sazinieties ar apkopes sniedzēju. Transportēšanas roktura atlocīšana un nolocīšana

• Lai atlocītu transportēšanas rokturi, spiediet pogas kreisajā un labajā pusē un velciet transportēšanas rokturi. (Att. 19)

• Lai nolocītu transportēšanas rokturi, spiediet pogas kreisajā un labajā pusē un spiediet uz leju transportēšanas rokturi. (Att. 20) Smidzināšanas roktura uzstādīšana

1. Izvelciet augstsprieguma ūdens šļūteni. (Att. 21)

2. Ar vienu roku satveriet smidzināšanas rokturi

un iespiediet augstspiediena ūdens šļūteni smidzināšanas roktura ātrajā savienojumā. a) PW 350 (Att. 22) b) PW 360 un PW 370 (Att. 23) Smidzināšanas roktura noņemšana

1. Spiediet izcilni smidzināšanas roktura ātrā

savienojuma virzienā un izvelciet augstspiediena ūdens šļūteni. a) PW 350 (Att. 24) b) PW 360 un PW 370 (Att. 25)

2. Grieziet šļūtenes spoli pulksteņrādītāju kustības

virzienā, līdz augstspiediena ūdens šļūtene ir pilnībā iztīta. (Att. 26) Smidzināšanas kāta uzstādīšana

1. Ar vienu roku satveriet smidzināšanas rokturi

un uzbīdiet smidzināšanas kāta savienojumu uz smidzināšanas roktura. a) PW 350 (Att. 27) b) PW 360 un PW 370 (Att. 28)

2. Grieziet smidzināšanas kātu pulksteņrādītāju

kustības virzienā un atlaidiet smidzināšanas kātu. Smidzināšanas kāts tiek fiksēts. 2167 - 006 - 20.10.2025 325Smidzināšanas kāta noņemšana

1. Iespiediet smidzināšanas kātu un grieziet to pretēji

pulksteņrādītāju kustības virzienam. a) PW 350 (Att. 29) b) PW 360 un PW 370 (Att. 30)

2. Izvelciet smidzināšanas kātu no smidzināšanas

roktura. Uzgaļi (PW 350) Izstrādājums tiek piegādāts ar 3uzgaļiem:

• Viens uzgalis ar rotējošu ūdens plūsmu, apzīmēts kā “LIELAS SLODZES UZGALIS”.

• Viens uzgalis ar taisnu ūdens plūsmu, apzīmēts kā “NELIELAS SLODZES UZGALIS”.

• Viens uzgalis ar taisnu ūdens plūsmu, apzīmēts kā “ĪSS UZGALIS”. Uzgali, kas apzīmēts kā “LIELAS SLODZES UZGALIS”, var izmantot, lai tīrītu rupjas virsmas, piemēram, piebraucamos ceļus. Uzgali, kas apzīmēts kā “NELIELAS SLODZES UZGALIS”, var izmantot, lai tīrītu jutīgas virsmas, piemēram, transportlīdzekļu virsmas. Uzgalim, kas apzīmēts kā “ĪSS UZGALIS”, ir taisna ūdens strūkla ar zemu spiedienu, ko var izmantot vieglai virsmu skalošanai. To nevar uzstādīt uz smidzināšanas kāta. (Att. 31) Uzgaļa uzstādīšana un noņemšana no smidzināšanas kāta (PW 350) IEVĒROJIET: Neizmantojiet uzgali ar rotējošo ūdens strūklu sensitīvām virsmām, piemēram, uz transportlīdzekļa krāsotajām virsmām. Rotējošā ūdens strūkla var radīt virsmas bojājumus.

• Lai uzstādītu uzgali, ar vienu roku satveriet smidzināšanas kātu un iespiediet uzgali, līdz tas fiksējas. (Att. 32)

• Lai noņemtu uzgali, spiediet smidzināšanas kāta izcilni un novelciet uzgali no smidzināšanas kāta. (Att. 33) Ūdens strūklas spiediena regulēšana (PW 350) Uzgalim ar taisno ūdens strūklu ir regulējams spiediens.

• Lai paaugstinātu ūdens strūklas spiedienu, grieziet uzgali pulksteņrādītāju kustības virzienā. (Att. 34)

• Lai pazeminātu ūdens strūklas spiedienu, grieziet uzgali pretēji pulksteņrādītāju kustības virzienam. (Att. 35) Smidzināšanas rokturim paredzētā īsā uzgaļa uzstādīšana un noņemšana (PW 350)

• Lai uzstādītu uzgali, ar vienu roku satveriet smidzināšanas rokturi un uzbīdiet savienojumu uz uzgaļa un smidzināšanas rokturī. Grieziet uzgali pulksteņrādītāju kustības virzienā un atlaidiet uzgali. Uzgalis fiksējas paredzētajā vietā. (Att. 36)

• Lai noņemtu uzgali, iebīdiet to un grieziet pretēji pulksteņrādītāju kustības virzienam. Novelciet uzgali no smidzināšanas roktura. (Att. 37) Uzgaļi (PW 360, PW 370) Izstrādājums tiek piegādāts ar 2uzgaļiem:

• Vienu uzgali “trīs vienā” var uzstādīt uz smidzināšanas kāta.

• Vienu īso uzgali ar taisnu ūdens strūklu var uzstādīt uz smidzināšanas roktura. Uzgalim “trīs vienā” ir 3regulēšanas iestatījumi:

• “NELIELA SLODZEII” Iestatījumā “LIELA SLODZE” tiek lietota rotējoša ūdens strūkla, un to var izmantot, lai tīrītu rupjas virsmas, piemēram, piebraucamos ceļus. Iestatījumā “NELIELA SLODZEI” tiek lietota taisna ūdens strūkla, ko var izmantot jutīgu virsmu, piemēram, krāsotu žogu, tīrīšanai. Iestatījumā “NELIELA SLODZEII” tiek lietota taisna ūdens strūkla, ko var izmantot, lai tīrītu jutīgas virsmas, piemēram, transportlīdzekļu virsmas. Modelim PW 370: ieteicamā lietojuma informāciju skatiet izstrādājuma displejā. Uzgalim, kas apzīmēts kā “ĪSS UZGALIS”, ir taisna ūdens strūkla ar zemu spiedienu, ko var izmantot vieglai virsmu skalošanai. To nevar uzstādīt uz smidzināšanas kāta. (Att. 38) Uzgaļa “trīs vienā” uzstādīšana un noņemšana no smidzināšanas kāta (PW 360, PW 370)

• Lai uzstādītu uzgali “trīs vienā”, rīkojieties, kā norādīts zemāk. a) Grieziet smidzināšanas kātu, līdz uzgaļa simbols salāgojas ar atzīmi uz smidzināšanas roktura. (Att. 39) b) Turiet smidzināšanas kātu ar vienu roku un spiediet uzgali “trīs vienā”, līdz tas fiksējas Pārliecinieties, ka izcilnis, kam ir kvadrātveida forma, salāgojas ar ierobojumu, kuram ir kvadrātveida forma. (Att. 40)

• Lai noņemtu uzgali “trīs vienā”, rīkojieties, kā norādīts zemāk. a) Grieziet smidzināšanas kātu, līdz uzgaļa simbols salāgojas ar atzīmi uz smidzināšanas roktura. (Att. 39)

2167 - 006 - 20.10.2025b) Spiediet smidzināšanas roktura pogu un izvelciet uzgali “trīs vienā” no smidzināšanas kāta. (Att. 41) Ūdens strūkla regulēšana (PW 360, PW 370) Piezīme: Kad uzgalis “trīs vienā” ir uzstādīts uz smidzināšanas kāta, tiek izvēlēta rotējošā ūdens strūkla. IEVĒROJIET: Neizmantojiet rotējošo ūdens strūklu sensitīvām virsmām, piemēram, transportlīdzekļa krāsotajām virsmām. Rotējošā ūdens strūkla var radīt virsmas bojājumus.

• Pagrieziet smidzināšanas kātu, lai izvēlētos nepieciešamo iestatījumu. Iestatījums tiek atlasīts, atskanot klikšķim. (Att. 42) Smidzināšanas rokturim paredzētā īsā uzgaļa uzstādīšana un noņemšana (PW 360, PW 370)

• Lai uzstādītu uzgali, ar vienu roku satveriet smidzināšanas rokturi un uzbīdiet savienojumu uz uzgaļa un smidzināšanas rokturī. Grieziet uzgali pulksteņrādītāju kustības virzienā un atlaidiet uzgali. Uzgalis fiksējas paredzētajā vietā. (Att. 43)

• Lai noņemtu uzgali, iebīdiet to un grieziet pretēji pulksteņrādītāju kustības virzienam. Novelciet uzgali no smidzināšanas roktura. (Att. 44) Izstrādājuma darbināšana

1. Pievienojiet produktu ūdens avotam. Ja mirgo

brīdinājuma indikators(C), informāciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Produkta pievienošana ūdens avotam lpp. 327

2. Atgaisojiet sistēmu. Ja mirgo brīdinājuma

indikators(C), informāciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Sistēmas atgaisošana lpp. 328

3. Iedarbiniet ierīci. Ja mirgo brīdinājuma indikators(C),

informāciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Mazgātāja ieslēgšana lpp. 328

Produkta pievienošana ūdens avotam Produktu var izmantot ar ūdensvada ūdeni vai atvērtas ūdenskrātuves ūdeni, piemēram, ezera vai ūdens mucas.

• Lai pievienotu produktu pie ūdensvada, skatiet šeit: Mazgātāja pievienošana ūdensvadam lpp. 327

• Lai pievienotu produktu pie atvērtas ūdenskrātuves, skatiet šeit: Izstrādājuma pievienošana atvērtai ūdenskrātuvei lpp. 327

Mazgātāja pievienošana ūdensvadam

1. Uzstādiet dārza šļūtenes pāreju mazgātāja ūdens

ieplūdes vietā. Skatiet šeit: Dārza šļūtenes pārejas uzstādīšana lpp. 325

2. Pievienojiet dārza šļūteni ūdensvadam. Izmantojiet

10–25m garu un ½collas platu dārza šļūteni. (Att. 45) IEVĒROJIET: Ūdensvada ūdens spiediens nedrīkst būt augstāks par 1MPa (10bāriem). IEVĒROJIET: Ūdensvada ūdens temperatūra nedrīkst būt augstāka par 40°C.

3. Atveriet ūdensvada vārstu un pārliecinieties, vai

ūdens brīvi plūst no dārza šļūtenes. (Att. 46)

4. Aizveriet ūdensvada vārstu.

5. Pievienojiet dārza šļūteni mazgātāja ūdens ieplūdes

7. Ar vienu roku satveriet smidzināšanas rokturi

un iespiediet augstspiediena ūdens šļūteni smidzināšanas roktura ātrajā savienojumā. a) PW 350 (Att. 22) b) PW 360 un PW 370 (Att. 23)

8. Atveriet ūdensvada vārstu.

9. Pirms mazgātāja lietošanas atgaisojiet sistēmu.

Skatiet šeit: Sistēmas atgaisošana lpp. 328

Izstrādājuma pievienošana atvērtai ūdenskrātuvei Izstrādājumu var izmantot ar atvērtas ūdenskrātuves ūdeni, piemēram, ezera vai ūdens mucas. Izmantojiet maksimāli 3m garu un ½collas platu iesūces šļūteni(nav komplektācijā). (Att. 48) IEVĒROJIET: Ūdensvada ūdens temperatūra nedrīkst būt augstāka par 20°C. IEVĒROJIET: Izstrādājums nedrīkst atrasties vairāk nekā 0,5m augstāk par ūdens avotu.

1. Ja ir uzstādīta dārza šļūtenes pāreja, noņemiet to no

izstrādājuma ūdens ieplūdes vietas. (Att. 49) IEVĒROJIET: Nenoņemiet ūdens ieplūdes vietas ūdens filtru.

2. Izstrādājuma ūdens ieplūdes vietai pievienojiet

iesūces šļūteni(nav komplektācijā). (Att. 50)

3. Ievietojiet iesūces šļūteni ūdens avotā un

pārliecinieties, ka filtrs ir pilnībā iegremdēts. 2167 - 006 - 20.10.2025 327IEVĒROJIET: Nelietojiet iesūces šļūteni bez filtra.

4. Spiediet izcilni smidzināšanas roktura ātrā

6. Pagrieziet barošanas slēdzi ieslēgtā (I) stāvoklī un

ļaujiet izstrādājumam aptuveni 2minūtes darboties.

7. Pagrieziet barošanas slēdzi izslēgtā stāvoklī(0).

8. Ar vienu roku satveriet smidzināšanas rokturi

un iespiediet augstspiediena ūdens šļūteni smidzināšanas roktura ātrajā savienojumā. a) PW 350 (Att. 22) b) PW 360 un PW 370 (Att. 23)

9. Pirms izstrādājuma lietošanas atgaisojiet sistēmu.

Skatiet šeit: Sistēmas atgaisošana lpp. 328

Sistēmas atgaisošana IEVĒROJIET: Pirms sistēmas atgaisošanas pārliecinieties, vai barošanas slēdzis ir izslēgtā stāvoklī(0)

1. Pievienojiet izstrādājumu ūdens avotam. Skatiet šeit:

Produkta pievienošana ūdens avotam lpp. 327

2. Uzstādiet smidzināšanas kātu uz smidzināšanas

roktura. Skatiet šeit: Smidzināšanas kāta uzstādīšana lpp. 325

3. Atlaidiet piedziņas mēlītes bloķētāju. Skatiet šeit:

Piedziņas mēlītes bloķētāja nospiešana un atlaišana lpp. 328

4. Spiediet piedziņas mēlīti un turiet to nospiestu, līdz

ūdens sāk tecēt pa smidzināšanas kāta uzgali. a) PW 350 (Att. 51) b) PW 360 un PW 370 (Att. 52) Izstrādājuma atvienošana no ūdens avota

1. Pagrieziet barošanas slēdzi izslēgtā stāvoklī(0).

2. Ja izstrādājums ir pievienots ūdensvadam, aizveriet

3. Ja izstrādājums ir pievienots ūdensvadam,

atvienojiet dārza šļūteni no ūdensvada. (Att. 53)

4. Ja izstrādājums ir pievienots atvērtam ūdens

avotam, izņemiet iesūkšanas šļūteni no ūdens avota.

5. Spiediet piedziņas mēlīti un turiet to nospiestu līdz,

ūdens vairs netek pa uzgali.

6. Atvienojiet dārza šļūteni no izstrādājuma ūdens

7. Ja izstrādājums ir pievienots atvērtam ūdens

avotam, atvienojiet iesūkšanas šļūteni. (Att. 54)

8. Spiediet izcilni smidzināšanas roktura ātrā

savienojuma virzienā un izvelciet augstspiediena ūdens šļūteni. a) PW 350 (Att. 24) b) PW 360 un PW 370 (Att. 25)

9. Pagrieziet barošanas slēdzi ieslēgtā stāvoklī(I).

Ļaujiet izstrādājumam darboties, līdz no augstspiediena šļūtenes vairs neizplūst ūdens.

10. Pagrieziet barošanas slēdzi izslēgtā stāvoklī(0).

11. Pirms novietot izstrādājumu uzglabāšanai, ļaujiet

smidzināšanas rokturim, smidzināšanas kātam un uzgaļiem nožūt. Piedziņas mēlītes bloķētāja nospiešana un atlaišana

• Lai nospiestu piedziņas mēlītes bloķētāju, nospiediet pogu bloķēšanas stāvoklī. a) PW 350 (Att. 55) b) PW 360 un PW 370 (Att. 56)

• Lai atbrīvotu piedziņas mēlītes bloķētāju, nospiediet pogu atbloķēšanas stāvoklī. Mazgātāja ieslēgšana IEVĒROJIET: Darbiniet mazgātāju tikai vertikālā stāvoklī. Mazgātāja lietošana horizontāli var sabojāt mazgātāju.

1. Pievienojiet mazgātāju ūdens avotam. Skatiet šeit:

Produkta pievienošana ūdens avotam lpp. 327

3. Pagrieziet barošanas slēdzi ieslēgtā stāvoklī(I). (Att.

4. Atlaidiet piedziņas mēlītes bloķētāju. Skatiet šeit:

Piedziņas mēlītes bloķētāja nospiešana un atlaišana lpp. 328

5. Nospiediet piedziņas mēlīti uz smidzināšanas

roktura. Piezīme: Mazgātājs automātiski apstājas, atlaižot piedziņas mēlīti. Izstrādājuma apturēšana Piezīme: Izstrādājums automātiski apstājas, kad atlaižat piedziņas mēlīti.

1. Atlaidiet piedziņas mēlīti uz smidzināšanas roktura.

2. Nospiediet piedziņas mēlītes bloķētāju. Skatiet šeit:

Piedziņas mēlītes bloķētāja nospiešana un atlaišana lpp. 328

3. Pagrieziet barošanas slēdzi izslēgtā stāvoklī(0). (Att.

2167 - 006 - 20.10.20255. Atvienojiet izstrādājumu no ūdens avota. Skatiet šeit: Izstrādājuma atvienošana no ūdens avota lpp. 328

Piezīme: Ja atstājat izstrādājumu uz laiku, kas ilgāks par 5minūtēm, vienmēr atvienojiet to no ūdens avota. Smidzināšanas roktura leņķa regulēšana (PW 360, PW 370)

1. Nospiediet pogu un grieziet rokturi pulksteņrādītāju

kustības virzienā vai pretēji tam. (Att. 59)

2. Atlaidiet pogu. Rokturis tiks fiksēts.

Putu smidzinātāja izmantošana (PW 350)

1. Izņemiet putu smidzinātāju no turētāja. (Att. 60)

2. Piepildiet putu smidzinātāja tvertni ar tīrīšanas

līdzekli. IEVĒROJIET: Izmantojiet tikai Husqvarna ieteiktus tīrīšanas līdzekļus.

3. Uzbīdiet putu smidzinātāja ātro savienojumu uz

smidzināšanas kāta ātrā savienojuma, līdz tas fiksējas. Putu smidzinātāja atloks ir jāsalāgo ar smidzināšanas kāta rievu. (Att. 61)

4. Pievienojiet izstrādājumu ūdens avotam. Skatiet šeit:

Produkta pievienošana ūdens avotam lpp. 327

5. Iedarbiniet izstrādājumu. Skatiet šeit:

Mazgātāja ieslēgšana lpp. 328

Putu smidzinātāja izmantošana (PW 360, PW 370)

1. Izņemiet putu smidzinātāju no turētāja. (Att. 62)

2. Piepildiet putu smidzinātāja tvertni ar tīrīšanas

līdzekli. IEVĒROJIET: Izmantojiet tikai Husqvarna ieteiktus tīrīšanas līdzekļus.

3. Iebīdiet putu smidzinātāja savienojumu

smidzināšanas rokturī. Grieziet putu smidzinātāju pulksteņrādītāju kustības virzienā un atlaidiet putu smidzinātāju. Putu smidzinātājs tiek fiksēts. (Att. 63)

4. Pievienojiet izstrādājumu ūdens avotam. Skatiet šeit:

Produkta pievienošana ūdens avotam lpp. 327

5. Iedarbiniet izstrādājumu. Skatiet šeit:

Mazgātāja ieslēgšana lpp. 328

6. Pagrieziet putu smidzinātāja pogu, lai izvēlētos,

cik daudz putu tiks izmantots. Grieziet pogu pulksteņrādītāju kustības virzienā, lai izmantotu vairāk putu. Grieziet pogu pretēji pulksteņrādītāju kustības virzienam, lai izmantotu mazāk putu. (Att. 64)

7. Pagrieziet uzgaļa pārsegu, lai noregulētu

smidzināšanas rakstu. Grieziet uzgaļa pārsegu pulksteņrādītāju kustības virzienā, lai panāktu šaurāku smidzināšanas rakstu, vai pretēji pulksteņrādītāju kustības virzienam, lai iestatītu platāku smidzināšanas rakstu. (Att. 65) Apkope Ievads BRĪDINĀJUMS: Pirms veicat apkopi, izlasiet nodaļu par drošību un pārliecinieties, vai izprotat to. Lai veiktu visus izstrādājuma apkopes un remonta darbus, ir nepieciešama īpaša apmācība. Mēs garantējam profesionāla remonta un apkopes pieejamību. Papildinformāciju skatiet šeit: www.husqvarna.com. Tehniskās apkopes grafiks Tehniskā apkope Pirms iz- mantoša- nas Pēc lieto- šanas Pirms uz- glabāša- nas Veiciet vispārīgu pārbaudi. Skatiet šeit: Vispārējās pārbaudes veikšana lpp. 330 . X Notīriet izstrādājumu. Skatiet šeit: Produkta tīrīšana lpp. 330 . X Notīriet smidzināšanas kātu un uzgaļus. Skatiet šeit: Produkta tīrīšana lpp. 330 . X Iztīriet ūdens filtru. Ja ūdens filtrs ir bojāts, nomainiet to. Skatiet šeit: Ūdens filtra tīrīšana lpp. 330

Ieeļļojiet savienojumu blīvgredzenus. Skatiet šeit: Savienojumu blīvgredzenu eļ- ļošana lpp. 331

2167 - 006 - 20.10.2025 329Tehniskā apkope Pirms iz- mantoša- nas Pēc lieto- šanas Pirms uz- glabāša- nas Iztīriet putu smidzinātāja filtru. X Vispārējās pārbaudes veikšana BRĪDINĀJUMS: Pirms izstrādājuma apkopes pārslēdziet barošanas slēdzi izslēgtā stāvoklī(0), atvienojiet kontaktspraudni no barošanas avota. IEVĒROJIET: Atvienojiet izstrādājumu no ūdens avota un pirms tā apkopes pārliecinieties, vai visas daļas ir sausas.

• Pārliecinieties, ka uzgriežņi un skrūves uz produkta ir cieši pievilktas.

• Pārbaudiet, vai izstrādājuma kabeļi nav novietoti tā, ka tie var tikt bojāti.

• Pārbaudiet, vai augstspiediena šļūtene nav nodilusi un bojāta. BRĪDINĀJUMS: Nelietojiet izstrādājumu, ja augstspiediena šļūtene ir nodilusi vai bojāta. Produkta tīrīšana BRĪDINĀJUMS: Pirms produkta apkopes pārslēdziet barošanas slēdzi izslēgtā (0) pozīcijā, atvienojiet kontaktdakšu no barošanas avota. IEVĒROJIET: Atvienojiet produktu no ūdens avota un pirms produkta apkopes pārliecinieties, vai visas daļas ir sausas.

• Notīriet visas ārējās daļas ar sausu drānu.

• Nemazgājiet produktu ar augstspiediena mazgātāju.

• Uzturiet gaisa ieplūdes vietas tīras , lai vienmēr nodrošinātu pietiekamu produkta dzesēšanu. Smidzināšanas kāta un uzgaļu tīrīšana (PW 350) BRĪDINĀJUMS: Pirms izstrādājuma apkopes pārslēdziet barošanas slēdzi izslēgtā stāvoklī(0), atvienojiet kontaktspraudni no barošanas avota. IEVĒROJIET: Pirms izstrādājuma apkopes veikšanas atvienojiet to no elektrības kontaktligzdas.

1. Ja uzgalis ir uzstādīts uz smidzināšanas kāta,

noņemiet to no smidzināšanas kāta. Skatiet šeit: Uzgaļi (PW 350) lpp. 326

2. Notīriet uzgaļus, smidzināšanas kāta savienojumu

un smidzināšanas roktura savienojumu ar ziepjūdeni. (Att. 66)

3. Ja uzgaļi ir aizsērējuši, iztīriet tos, izmantojot

tīrīšanas darbarīku. (Att. 67) Smidzināšanas kāta un uzgaļu tīrīšana (PW 360, PW 370) BRĪDINĀJUMS: Pirms izstrādājuma apkopes pārslēdziet barošanas slēdzi izslēgtā stāvoklī(0), atvienojiet kontaktspraudni no barošanas avota. IEVĒROJIET: Pirms izstrādājuma apkopes veikšanas atvienojiet to no elektrības kontaktligzdas.

1. Ja uzgalis ir uzstādīts uz smidzināšanas kāta,

noņemiet to no smidzināšanas kāta. Skatiet šeit: Uzgaļi (PW 360, PW 370) lpp. 326

2. Notīriet uzgaļus, smidzināšanas kāta savienojumu

un smidzināšanas roktura savienojumu ar ziepjūdeni. (Att. 68)

3. Ja uzgaļi ir aizsērējuši, iztīriet tos, izmantojot

tīrīšanas darbarīku. (Att. 69) Ūdens filtra tīrīšana BRĪDINĀJUMS: Pirms izstrādājuma apkopes pārslēdziet barošanas slēdzi izslēgtā stāvoklī(0), atvienojiet kontaktspraudni no barošanas avota. IEVĒROJIET: Pirms izstrādājuma apkopes veikšanas atvienojiet to no elektrības kontaktligzdas.

1. Ja ir uzstādīta dārza šļūtenes pāreja, noņemiet to no

izstrādājuma ūdens ieplūdes vietas. (Att. 49)

2. Izvelciet ūdens filtru. Izmantojiet knaibles. (Att. 70)

3. Pārbaudiet, vai ūdens filtrs nav bojāts. Ja ūdens filtrs

ir bojāts, nomainiet to. (Att. 71)

4. Izskalojiet ūdens filtru ar tīru ūdeni. (Att. 72)

5. Uzstādiet ūdens filtru, veicot darbības pretējā secībā.

2167 - 006 - 20.10.2025Filtra tīrīšana putu smidzinātājā

1. Uzmanīgi nedaudz izbīdiet tapu ar nelielu sešstūra

atslēgu vai līdzvērtīgu darbarīku. (Att. 73)

2. Izvelciet tapu ar knaiblēm. (Att. 74)

3. Grieziet uzgaļa pārsegu pretēji pulksteņrādītāju

kustības virzienam un noņemiet to no putu smidzinātāja. (Att. 75)

4. Noņemiet gredzenu. (Att. 76)

5. Izskrūvējiet skrūvi un noņemiet pārsegu labajā pusē.

6. Izskrūvējiet skrūvi un noņemiet pārsegu kreisajā

8. Izvelciet filtra turētāju(A) ar knaiblēm. (Att. 80)

9. Uzmanīgi izvelciet filtru(B) ar nelielu sešstūra

atslēgu vai līdzvērtīgu darbarīku.

10. Izskalojiet filtru ar tīru ūdeni. Nomainiet filtru, ja tas ir

bojāts vai to nevar pilnībā iztīrīt. (Att. 81)

11. Uzstādiet putu smidzinātāju, veicot darbības pretējā

secībā. Savienojumu blīvgredzenu eļļošana BRĪDINĀJUMS: Pirms mazgātāja apkopes pārslēdziet barošanas slēdzi izslēgtā stāvoklī(0), atvienojiet kontaktspraudni no barošanas avota. IEVĒROJIET: Atvienojiet mazgātāju no ūdens avota un pirms tā apkopes pārliecinieties, ka visas daļas ir sausas.

1. Noņemiet smidzināšanas cauruli no smidzināšanas

roktura un smidzināšanas rokturi no augstspiediena šļūtenes. Skatiet šeit: Smidzināšanas kāta noņemšana lpp. 326

Smidzināšanas roktura noņemšana lpp. 325

2. Ieeļļojiet dārza šļūtenes pārejas, smidzināšanas

caurules un augstspiediena šļūtenes blīvgredzenus, izmantojot smērvielu. Informāciju par pareizu smērvielas(ziedes) veidu skatiet šeit: Tehniskie dati lpp. 334

Šļūtenes spoles pārsega noņemšana un uzstādīšana BRĪDINĀJUMS: Pirms produkta apkopes pārslēdziet barošanas slēdzi izslēgtā (0) pozīcijā, atvienojiet kontaktdakšu no barošanas avota. IEVĒROJIET: Atvienojiet produktu no ūdens avota un pirms produkta apkopes pārliecinieties, vai visas daļas ir sausas. Šļūtenes spoles pārsegs ir piestiprināts ar 3fiksatoriem.

2. Lai uzstādītu šļūtenes spoles pārsegu, uzmanīgi

spiediet to, līdz tas nofiksējas pozīcijā. 2167 - 006 - 20.10.2025 331Problēmu novēršana Problēmu novēršanas grafiks Kļūme Iespējamais iemesls Risinājums Mazgātājs nesāk darboties. Kontaktspraudnis nav pievienots ba- rošanas avotam. Ievietojiet kontaktspraudni kontakt- ligzdā. Barošanas slēdzis ir izslēgtā stāvok- lī(0). Pagrieziet barošanas slēdzi ieslēgtā stāvoklī(I). Kontaktligzdā nav elektrības. Sazinieties ar apstiprinātu elektriķi. Barošanas kabelis ir bojāts. Sazinieties ar pilnvarotu apkopes die- nesta pārstāvi. Termiskā aizsargierīce pārtrauc baro- šanu. Pirms mazgātāja atkārtotas ieslēgša- nas uzgaidiet, līdz tas atdziest. Tiek izmantots nepareiza veida paga- rinātājs. Pārliecinieties, ka pagarinātājs ir pil- nībā attīts un spriegums atbilst maz- gātāja sprieguma datiem. Displejs neieslēdzas, kad barošanas slēdzis ir pagriezts stāvoklī ieslēg- tā(I). Kontaktspraudnis nav pievienots ba- rošanas avotam. Ievietojiet kontaktspraudni kontakt- ligzdā. Drošinātājs izdeg ieslēgšanas vai darbības laikā. Tiek izmantots nepareiza veida droši- nātājs. Pārliecinieties, vai izmantojat “C“ vai “K” klases lēndarbīgu drošinātāju. Mazgātāju nevar apturēt. Mazgātājs ir bojāts. Atvienojiet kontaktspraudni un sazi- nieties ar pilnvarota apkopes dienes- ta pārstāvi. Mazgātājs pārmērīgi sakarst. Nepietiekama gaisa plūsma. Iztīriet gaisa ieplūdes atveres. Mazgātājs darbojas nevienmērīgi. Sistēmā ir gaiss. Atgaisojiet sistēmu. Ūdens spiediens nav apmierinošs. Šļūtene ir saliekta. Pārbaudiet, vai šļūtenes nav saliek- tas. Barošanas slēdzis ir izslēgtā stāvok- lī(0). Pagrieziet barošanas slēdzi ieslēgtā stāvoklī(I). Nepietiekama ūdens plūsma. Pārbaudiet, vai mazgātājs ir parei- zi pievienots ūdens avotam. Nodroši- niet pietiekamu ūdens plūsmu. Aizsērējis ūdens filtrs. Iztīriet ūdens filtru. Sistēmā ir gaiss. Atgaisojiet sistēmu. Piederums nav pareizs. Izmantojiet pareizu piederumu. Nevar izvilkt augstspiediena ūdens šļūteni. Šļūtenes spole ir bloķēta. Noņemiet šļūtenes spoles pārsegu un novērsiet nosprostojumu. Iztīriet šļūtenes spoli. No savienojumiem ir noplūde. Blīvgredzeni ir nodiluši vai bojāti. Nomainiet blīvgredzenus. 332 2167 - 006 - 20.10.2025Problēmu novēršanas grafiks, displejs (PW 370) Problēma Iespējamais iemesls Risinājums Sarkans temperatūras simbols. Pla- šāku informāciju skatiet ekrānā re- dzamajā kļūdas ziņojumā. Apkārtējās vides temperatūra darba zonā ir pārāk zema. Lietojiet izstrādājumu tikai tad, ja ap- kārtējās vides temperatūra ir 4°C vai augstāka. Apkārtējās vides temperatūra uzgla- bāšanas vietā ir pārāk zema. Glabājiet izstrādājumu sausā, no sa- la aizsargātā vietā. Pārliecinieties, ka apkārtējās vides temperatūra uzgla- bāšanas vietā ir augstāka par 0°C. Pārāk augsta ūdens ieplūdes tempe- ratūra. Pārliecinieties, ka ūdens ieplūdes temperatūra nepārsniedz 40°C. Sarkans darbarīka simbols. Plašāku informāciju skatiet ekrānā redzamajā kļūdas ziņojumā. Ūdens sensors nevar reģistrēt ūdens līmeni. Apturiet izstrādājumu un uzgaidiet 5minūtes, pirms atkal to ieslēdzat. Ja kļūme joprojām nav novērsta, sa- zinieties ar pilnvarotu apkopes die- nesta pārstāvi. Temperatūras sensors nespēj reģis- trēt ūdens temperatūru. Dzeltens darbarīka simbols. Plašāku informāciju skatiet ekrānā redzamajā kļūdas ziņojumā. Ieteicams nomainīt blīvgredzenus. Nomainiet blīvgredzenus. Ieteicams iztīrīt ūdens filtru izstrādā- juma ūdens ievadē. Iztīriet ūdens filtru izstrādājuma ūdens ievadē. Pārvadāšana, glabāšana un utilizēšana Transportēšana

• Pirms izstrādājuma transportēšanas atvienojiet kontaktspraudni no kontaktligzdas.

• Pirms izstrādājuma transportēšanas atvienojiet to no barošanas avota.

• Transportēšanas laikā nostipriniet izstrādājumu, lai nepieļautu tā izkustēšanos. Uzglabāšana

• Pirms izstrādājuma novietošanas uzglabāšanai izlejiet no izstrādājuma, augstspiediena ūdens šļūtenes un piederumiem ūdeni. Skatiet šeit: Izstrādājuma atvienošana no ūdens avota lpp. 328

• Sagatavojiet izstrādājuma uzglabāšanai. Skatiet šeit: Izstrādājuma sagatavošana uzglabāšanai lpp. 333

• Glabājiet izstrādājumu sausā, no sala aizsargātā vietā. Izstrādājuma sagatavošana uzglabāšanai

1. Apturiet izstrādājumu un atvienojiet kontaktspraudni

2. Atvienojiet izstrādājumu no ūdens avota. Skatiet šeit:

Izstrādājuma atvienošana no ūdens avota lpp. 328

4. Ievietojiet smidzināšanas rokturi, smidzināšanas

kātu un uzgaļus turētājos.

5. Atvienojiet augstspiediena ūdens šļūteni no

smidzināšanas roktura un uztiniet augstspiediena ūdens šļūteni uz šļūtenes spoles. (Att. 26)

6. Ievietojiet barošanas kabeli turētājā un piestipriniet

Transportēšanas roktura atlocīšana un nolocīšana lpp. 325

2167 - 006 - 20.10.2025 333Utilizācija Simbols norāda, ka akumulatora lādētājs nav sadzīves atkritumi. Utilizējiet to, izmantojot elektrisko un elektronisko ierīču savākšanas sistēmu jūsu valstī. Tas veicinās pienācīgu atkritumu apsaimniekošanu ierīču aprites cikla beigās. Lai iegūtu informāciju, sazinieties ar vietējām valsts iestādēm, sadzīves atkritumu pārstrādes pakalpojumu nodrošinātājiem, izplatītāju vai mazumtirgotāju. Nepareiza utilizācija var radīt iespējamu negatīvu ietekmi uz vidi un cilvēku veselību, jo pastāv bīstamu vielu klātbūtnes risks. (Att. 13) Piezīme: Simbols ir redzams uz akumulatora lādētāja vai tā iepakojuma. Tehniskie dati PW 350 PW 360 PW 370 Motors un sūknis Tips Maiņstrāvas virk- nes slēguma mo- tors Maiņstrāvas virk- nes slēguma mo- tors Maiņstrāvas virk- nes slēguma mo- tors Jauda, W 2100 2100 2300 Sprieguma diapazons, V 230–240 230–240 230–240 Frekvence, Hz 50 50 50 Nominālā strāva, A 10 10 10 Maks. ūdens plūsma, l/min 7,5 7,5 8,3 Ūdens izvades spiediens, darbības laikā, bāri/MPa 125/12,5 125/12,5 135/13,5 Maks. ūdens izplūdes spiediens, bāri/MPa 150/15 160/16 170/17 Maks. ūdens ieplūdes spiediens, bāri/MPa 10/1 10/1 10/1 Maks. ūdens ieplūdes temperatūra, °C/°F 40/104 40/104 40/104 Maks. ūdens ieplūdes temperatūra(sūknēšanas režīmā), °C/°F 20/68 20/68 20/68 IP klase IPX5 IPX5 IPX5 Drošības klase 1.klase 1.klase 1.klase Eļļošana Blīvgredzenu smērvielas veids Universāla baltā silikona smērviela Universāla baltā silikona smērviela Universāla baltā silikona smērviela Svars Svars, kg 21,7 22,1 22,7 Trokšņa emisija

Skaņas jaudas līmenis, izmērītais dB(A) 86,3 86,3 86 Skaņas jaudas līmenis, garantētais L

dB(A) 85±3 85±3 86±3 Skaņas līmeņi

Atbilstoši EKdirektīvai2000/14/EK trokšņa emisija apkārtnē ir mērīta kā akustiskā jauda (L

Skaņas spiediena līmenis atbilst standarta ISO3744prasībām. 334 2167 - 006 - 20.10.2025PW 350 PW 360 PW 370 Skaņas spiediena līmenis LpA, dB(A) 71,1±2 71,1±2 70,8±2 Vibrācijas līmeņi

Turētājs/svira(ar standarta sprauslu jeb uzgali) m/s

<2,5 <2,5 <2,5 Piederumi Apstiprinātie piederumi Apstiprinātie piederumi Izstr.nr. Virsmas tīrīšanas līdzeklis SC400 5906578-01 Virsmas tīrīšanas līdzeklis SC 300 5906579-01 Ūdens filtrs 5906593-01 Atpakaļplūsmas vārsts 5906595-01 Sūkšanas šļūtene 5906597-01 Putu smidzinātājs FS400 5468718-01 Putu smidzinātājs FS300 5906604-01 Ūdens sūkšanas sprausla 5906605-01 Rotējošo suku komplekts 5906606-01 Transportlīdzekļu komplekts 5906607-01 Šļūtenes pagarinājums, pastiprināts tekstilmateriāls, 8m 5906608-01 Šļūtenes pagarinājums, stiegrots tērauds, 10m 5906609-01 Cauruļu tīrīšanas šļūtene, 15m 5906610-01 Izliekts smidzināšanas kāts 5906611-01 Akmens un koka virsmu tīrītājs 5906612-01 Transportlīdzekļu tīrīšanas un vaskošanas līdzeklis 5906613-01 Blīvgredzenu komplekts 5911064-01

Vibrācijas līmenis atbilstoši standarta ISO5349‐1prasībām. 2167 - 006 - 20.10.2025 335Atbilstības deklarācija ES atbilstības deklarācija Mēs, Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr. +46-36-146500, ar pilnu atbildību apliecinām, ka šis izstrādājums: Apraksts Augstspiediena mazgātājs Zīmols Husqvarna Tips/modelis PW 350, PW 360 Identifikācija Ar sērijas numuriem no 2023 un turpmākiem sērijas numuriem pilnībā atbilst šādām ES direktīvām un noteikumiem: Regula Apraksts 2006/42/EK “par mehānismiem” 2014/30/ES “par elektromagnētisko savietojamību” 2000/14/EK Vpielikums “par trokšņa emisiju vidē” 2011/65/ES Par dažādu bīstamo vielu lietošanas ierobežojumiem elektriskajos un elektroniskajos aprīkojumos un ir ievēroti zemāk norādītie saskaņotie standarti un/vai tehniskie dati: EN 60335-1:2012/A11:2014/ A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 62233:2008, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN 61000-3-3:2013/A2:2021, EN IEC 63000:2018. Informāciju par trokšņa emisiju skatiet šeit: Tehniskie dati lpp. 334

Huskvarna, 2023-11-20 Claes Losdal, attīstības nodaļas vadītājs/dārzkopības izstrādājumi, Husqvarna AB Atbildīgais par tehnisko dokumentāciju 336 2167 - 006 - 20.10.2025ES atbilstības deklarācija Mēs, Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr. +46-36-146500, ar pilnu atbildību apliecinām, ka šis izstrādājums: Apraksts Augstspiediena mazgātājs Zīmols Husqvarna Tips/modelis PW 370 Identifikācija Ar sērijas numuriem no 2023 un turpmākiem sērijas numuriem pilnībā atbilst šādām ES direktīvām un noteikumiem: Regula Apraksts 2006/42/EK “par mehānismiem” 2014/30/ES “par elektromagnētisko savietojamību” 2000/14/EK Vpielikums “par trokšņa emisiju vidē” 2011/65/ES Par dažādu bīstamo vielu lietošanas ierobežojumiem elektriskajos un elektroniskajos aprīkojumos un ir ievēroti zemāk norādītie saskaņotie standarti un/vai tehniskie dati: EN 60335-1:2012/A11:2014/ A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 62233:2008, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN 61000-3-11:2019, EN IEC 63000:2018. Informāciju par trokšņa emisiju skatiet šeit: Tehniskie dati lpp. 334
