BRUKSANVISNING PW 350 HUSQVARNA

Sådan startes produktet på side

på produktet. Se Sådan installeres haveslangeadapteren på side 85

på produktet. (Fig. 47)

Sådan startes produktet på side

• Huskvarna, 2023-11-20 Claes Losdal, menadžer razvoja / baštenski proizvodi, Husqvarna AB Odgovoran za tehničku dokumentaciju 532 2167 - 006 - 20.10.2025Innehåll Introduktion p. 533

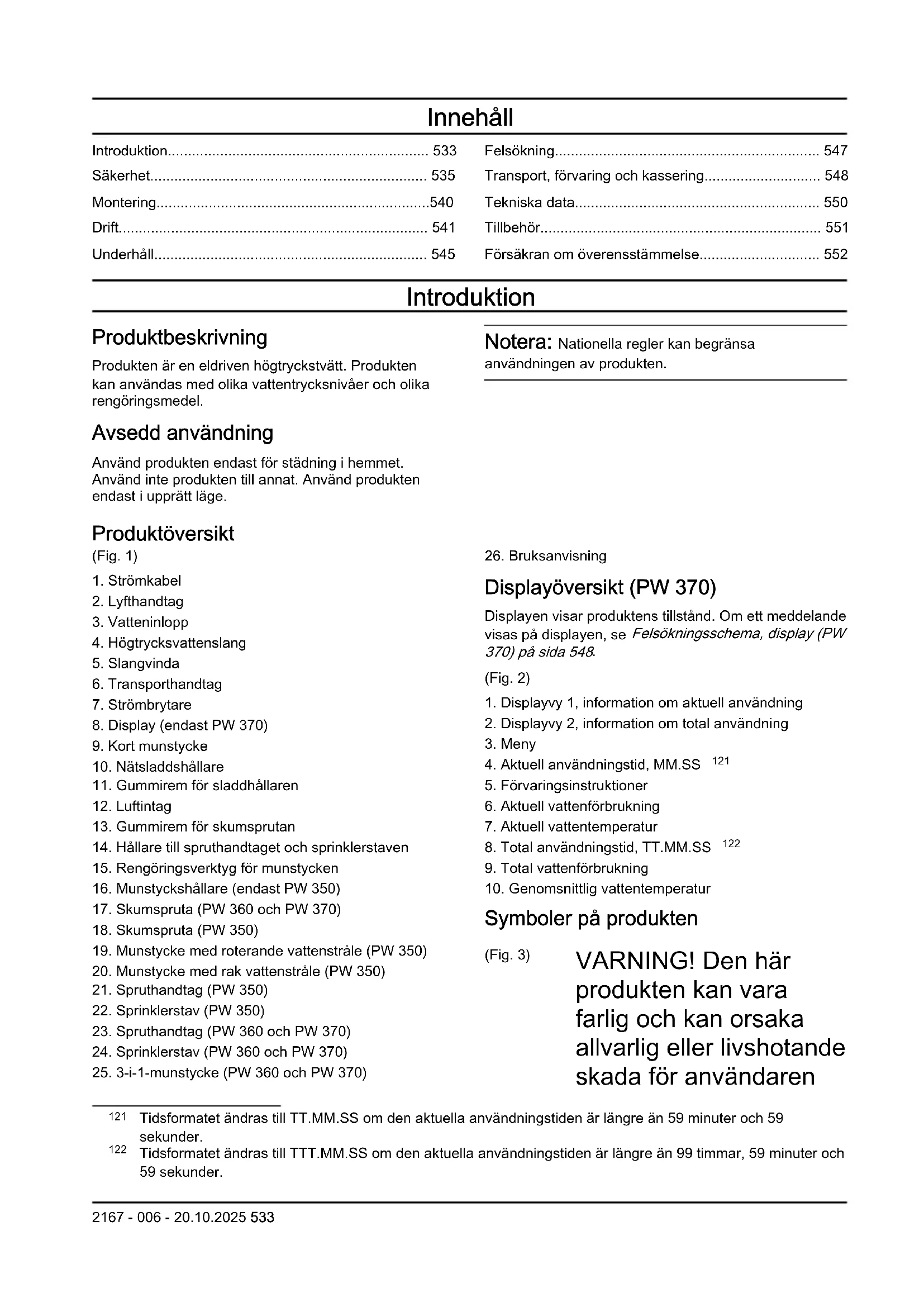

• Säkerhet p. 535
• Montering p. 540
• Drift p. 541
• Underhåll p. 545
• Felsökning p. 547
• Transport, förvaring och kassering p. 548
• Tekniska data p. 550
• Tillbehör p. 551
• Försäkran om överensstämmelse Introduktion Produktbeskrivning Produkten är en eldriven högtryckstvätt. Produkten kan användas med olika vattentrycksnivåer och olika rengöringsmedel. Avsedd användning Använd produkten endast för städning i hemmet. Använd inte produkten till annat. Använd produkten endast i upprätt läge. Notera: Nationella regler kan begränsa användningen av produkten. Produktöversikt (Fig. 1) p. 552

4. Högtrycksvattenslang

10. Nätsladdshållare

11. Gummirem för sladdhållaren

14. Hållare till spruthandtaget och sprinklerstaven

15. Rengöringsverktyg för munstycken

16. Munstyckshållare (endast PW 350)

17. Skumspruta (PW 360 och PW 370)

18. Skumspruta (PW 350)

19. Munstycke med roterande vattenstråle (PW 350)

20. Munstycke med rak vattenstråle (PW 350)

23. Spruthandtag (PW 360 och PW 370)

24. Sprinklerstav (PW 360 och PW 370)

25. 3-i-1-munstycke (PW 360 och PW 370)

Displayöversikt (PW 370) Displayen visar produktens tillstånd. Om ett meddelande visas på displayen, se Felsökningsschema, display (PW

1. Displayvy 1, information om aktuell användning

2. Displayvy 2, information om total användning

4. Aktuell användningstid, MM.SS

5. Förvaringsinstruktioner

6. Aktuell vattenförbrukning

7. Aktuell vattentemperatur

8. Total användningstid, TT.MM.SS

9. Total vattenförbrukning

10. Genomsnittlig vattentemperatur

Symboler på produkten (Fig. 3) VARNING! Den här produkten kan vara farlig och kan orsaka allvarlig eller livshotande skada för användaren

Tidsformatet ändras till TT.MM.SS om den aktuella användningstiden är längre än 59 minuter och 59 sekunder.

Tidsformatet ändras till TTT.MM.SS om den aktuella användningstiden är längre än 99 timmar, 59 minuter och 59 sekunder. 2167 - 006 - 20.10.2025 533och andra. Var försiktig och använd produkten på rätt sätt. (Fig. 4) Läs noggrant igenom bruksanvisningen och se till att du förstår innehållet innan du använder produkten. (Fig. 5) Produkten är inte lämplig för anslutning till dricksvattenledningarna. (Fig. 6) Vattenstrålar med högt tryck kan vara farliga om de används på fel sätt. Strålen får inte riktas mot personer, elutrustning eller produkten. (Fig. 7) Miljömärkning. Produkten eller dess förpackning är inte hushållsavfall. Återvinn den vid en godkänd plats för kassering av elektrisk och elektronisk utrustning. (Fig. 8) Verktyg i klass II. (Fig. 9) Miljömärkning för bulleremission enligt direktiv och bestämmelser för EU och Storbritannien samt New South Wales-lagstiftningen ”Protection of the Environment Operations (Noise Control) Regulations 2017”. Produktens garanterade ljudeffektnivå anges i Tekniska data på sida

och på etiketten. (Fig. 10) Skyddad mot vattenflöden med lågt tryck från alla vinklar. (Fig. 11) Förvaras avskilt från frost. (Fig. 12) Produkten överensstämmer med gällande EG-direktiv. Notera: Övriga symboler/etiketter på produkten avser specifika krav för certifieringar på vissa marknader. Produktskada Vi ansvarar inte för skador på vår produkt om:

• produkten repareras felaktigt

• produkten repareras med delar som inte kommer från tillverkaren eller inte har godkänts av tillverkaren

• produkten har ett tillbehör som inte kommer från tillverkaren eller inte har godkänts av tillverkaren

• produkten inte repareras vid ett godkänt servicecenter eller av en godkänd person. Support Om du vill ha support för produkten går du till avsnittet Support på www.husqvarna.com för att få tillgång till instruktioner, felsökningsguider eller för att använda Husqvarna Self-Service och produktassistenten (om sådan finns på din marknad). Prata med en Husqvarna- serviceverkstad om du vill ha mer support för produkten.

2167 - 006 - 20.10.2025Säkerhet Säkerhetsdefinitioner Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen. VARNING: Används om det finns risk för skador eller dödsfall för föraren eller kringstående om anvisningarna i bruksanvisningen inte följs. OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs. Notera: Används för att ge mer information som är nödvändig i en viss situation. Allmänna säkerhetsanvisningar VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

Denna produkt är farlig om den används på fel sätt, och om du inte är försiktig. Skada eller dödsfall kan inträffa om du inte följer säkerhetsinstruktionerna.

Var alltid försiktig och använd sunt förnuft. Om du inte vet hur du ska använda produkten i en särskild situation ska du stanna den och tala med en serviceverkstad för Husqvarna innan du fortsätter.

Tänk på att användaren kommer att hållas ansvarig för olyckor som involverar andra människor eller deras egendom.

Håll produkten ren. Se till att du kan läsa skyltar och dekaler tydligt.

Låt aldrig barn eller personer som inte känner till de här instruktionerna använda produkten. Lokala föreskrifter kan ange en åldersgräns för användning.

Inom EU: Denna produkt kan användas av personer med nedsatt fysisk, sensorisk eller mental förmåga om de övervakas eller ges instruktioner för hur produkten ska användas på ett säkert 2167 - 006 - 20.10.2025 535sätt och förstår de faror som föreligger.

Inom EU: Denna produkt kan användas av personer som inte har nödvändig erfarenhet eller kunskap om de övervakas eller ges instruktioner för hur produkten ska användas på ett säkert sätt och förstår de risker som föreligger.

Utanför EU: Denna produkt får inte användas av personer med nedsatt fysisk, sensorisk eller psykisk förmåga.

Utanför EU: Denna produkt får inte användas av personer som inte har nödvändig erfarenhet eller kunskap.

Använd aldrig produkten om du är trött, sjuk eller om du är påverkad av alkohol, droger eller läkemedel. Detta har en negativ inverkan på din syn, ditt omdöme och din kroppskontroll.

Använd inte produkten om den är trasig.

Modifiera aldrig den här produkten och använd den inte om det är möjligt att den har blivit modifierad av andra. Säkerhetsinstruktioner för drift VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

Använd inte produkten om strömkabeln, högtrycksslangen, gasreglagets spärr eller spruthandtaget är skadade.

Kontrollera att det inte förekommer några skador innan du använder produkten. Använd inte produkten om delar är skadade eller saknas.

Håll spruthandtagen stadigt med båda händerna. Ett kast uppstår när du drar i aktiveringsreglaget.

Var försiktig när du använder produkten. Det höga tryck som levereras av produkten är farligt och kan orsaka personskador.

Rikta inte strålen mot dig själv, andra personer eller djur.

Rikta inte strålen mot dig själv eller andra för att rengöra skor.

Rikta inte strålen mot elutrustning eller själva produkten.

Använd personlig skyddsutrustning när du använder produkten. Se Personlig skyddsutrustning på sida 538

2167 - 006 - 20.10.2025• Använd inte produkten i närheten av personer om de inte bär skyddsutrustning.

Om du använder ett rengöringsmedel ska du följa säkerhetsanvisningarna för rengöringsmedlet.

Använd endast rengöringsmedel som rekommenderas av Husqvarna. Andra rengöringsmedel eller kemikalier kan påverka produktens säkerhet.

Använd korrekt vattentryck och rengöringsmedel och använd produkten endast för de uppgifter som anges i denna handbok. Om du använder felaktigt vattentryck eller rengöringsmedel eller använder produkten för andra uppgifter än de som anges i denna handbok kan det orsaka skador på produkten, ytorna, materialet eller andra enheter. Husqvarna åtar sig inget ansvar för skador som orsakas av felaktig användning.

Vi rekommenderar inte att du ansluter produkten till dricksvattenledningarna. Om du måste ansluta produkten till dricksvattenledningarna måste du följa lokala och nationella föreskrifter. Använd en backventil (ingår inte) om det är nödvändigt. Vatten som har runnit igenom en backventil anses vara icke drickbart.

Spruta inte brandfarliga vätskor. Risk för explosion.

Låt inte barn använda produkten.

Barn måste övervakas så att de inte leker med produkten.

Låt inte personer använda produkten utan utbildning.

Använd endast tillbehör och reservdelar som är godkända av Husqvarna.

Se till att elanslutningen upprättas av en godkänd elektriker och att den uppfyller IEC 60364-1.

Använd en jordfelsbrytare som stoppar elen om läckströmmen överstiger 30 mA under 30 ms. Om du inte har en jordfelsbrytare ska du använda en enhet som kan visa att enheten är jordad.

Använd motorns start-/ fördröjda säkringar med egenskap C eller D enligt IEC 898-1 eller IEC947-2 eller motsvarande standarder utanför IEC.

PW 370 impedansinformation: När högtryckstvätten PW 370 är ansluten till en strömkälla är högsta tillåtna 2167 - 006 - 20.10.2025 537impedans 0,144 Ω (Zmax). Rådgör med ansvarig för strömförsörjningen för att säkerställa att utrustningen endast är ansluten till strömförsörjning som har högsta tillåtna impedans eller lägre.

Inga åtgärder behövs för att justera produkter som är märkta för två spännings- och frekvensvärden.

Om det är nödvändigt att använda en förlängningskabel måste du se till att den är lämplig för användning utomhus. Se till att eluttaget sitter minst 60mm över marken. Anslutningen måste alltid hållas torr.

Ställ om strömbrytaren i frånslaget läge (0), koppla ur stickkontakten och koppla in avtryckarens spärr innan du lämnar produkten.

Ställ om strömbrytaren i frånslaget läge (0) och koppla ur stickkontakten innan du byter tillbehör.

Ställ om strömbrytaren i frånslaget läge (0) och koppla ur stickkontakten innan du rengör eller utför underhåll på produkten.

Använd inte produkten i miljöer där omgivningens temperatur är lägre än 0°C.

Starta inte en fryst produkt.

Använd inte produkten inomhus.

Placera inte föremål på produkten när den är i drift.

Drick inte vatten som har använts med produkten.

Använd inte produkten nära öppna fönster.

Varning för utslungade föremål. Stenar och lösa föremål kan kastas upp i ögonen och orsaka blindhet eller allvarliga skador.

Om produkten inte fungerar korrekt bör du se Felsökning på sida 547

Personlig skyddsutrustning VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

Personlig skyddsutrustning kan inte eliminera skaderisken helt, men den reducerar effekten av en skada vid ett eventuellt olyckstillbud. Be din återförsäljare om hjälp med att välja rätt utrustning.

Bär kraftiga halksäkra kängor eller skor. Använd inte öppna skor och var inte barfota.

2167 - 006 - 20.10.2025• Använd godkända hörselskydd.

Använd skyddsglasögon.

Aerosoler kan bildas när produkten används. Inandning av aerosoler kan vara farligt för hälsan. Bär ett andningsskydd i klass FFP2 eller motsvarande om du använder produkten i miljöer där farliga aerosoler kan bildas. Säkerhetsanordningar på produkten VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

Använd inte en produkt med säkerhetsanordningar som är skadade eller som inte fungerar korrekt.

Ta inte bort och gör inga ändringar på säkerhetsanordningar.

Kontrollera säkerhetsanordningarna regelbundet. Om säkerhetsanordningarna är skadade eller om de inte fungerar korrekt ska du kontakta en Husqvarna- serviceverkstad. Gasreglagespärr Avtryckarens spärr (A) förhindrar ofrivillig aktivering av avtryckaren (A). När avtryckarens spärr är i låst läge kan avtryckare inte tryckas in.

PW 360 och PW 370 (Fig. 15) Gasreglage Produkten startar när avtryckaren trycks in. Produkten stannar när avtryckaren släpps. Värmeskydd Produkten har ett automatiskt värmeskydd. Om produkten blir för varm stoppar värmeskyddet strömförsörjningen till produkten. Vänta tills produkten har svalnat om värmeskyddet har stoppat strömmen. Värmeskyddet återställs automatiskt när produkten är tillräckligt sval. Hydraulisk övertrycksventil Produkten har en inbyggd hydraulisk övertrycksventil som förhindrar för högt tryck i systemet. 2167 - 006 - 20.10.2025 539Säkerhetsinstruktioner för underhåll VARNING: Läs varningsinstruktionerna nedan innan du utför underhåll på produkten. OBSERVERA: Utför alltid underhåll innan du startar produkten efter längre tids förvaring.

Ställ om strömbrytaren i frånslaget läge (0) och koppla ut stickkontakten ur strömkällan innan du utför underhåll på produkten.

Koppla bort produkten från vattenkällan och se till att alla delar är torra innan du utför underhåll på produkten.

Utför det underhållsarbete som anges i denna bruksanvisning.

Använd endast reservdelar som rekommenderas av Husqvarna. Högtrycksvattenslangar, tillbehör och kopplingar är viktiga för säkerheten när du använder produkten. Använd endast slangar, tillbehör och kopplingar som rekommenderas av Husqvarna.

Tala med en serviceverkstad för Husqvarna om stickkontakten eller strömkabeln är skadad.

Låt inte barn rengöra eller utföra underhåll på produkten. Montering Introduktion VARNING: Läs och förstå säkerhetskapitlet innan du monterar produkten. Montera trädgårdsslangens adapter

1. Avlägsna transportskyddet från vattenanslutningen

och kassera det. (Fig. 16)

2. Montera trädgårdsslangens adapter på

vattenanslutningen. (Fig. 17) OBSERVERA: Se till att du installerar trädgårdsslangens adapter rakt på vattenanslutningen. Om trädgårdsslangens adapter inte monteras rakt kan gängorna skadas och läckage kan uppstå.

3. Dra åt trädgårdsslangens adapter helt.

4. Ta bort trädgårdsslangens adapter i omvänd

ordning. Installera hållaren till spruthandtaget och sprinklerstaven

1. Placera hållaren för spruthandtaget och

sprinklerstaven i rätt läge. (Fig. 18)

2. Montera de två skruvarna.

3. Placera rengöringsverktyget i dess hållare.

540 2167 - 006 - 20.10.2025Drift Introduktion VARNING: Läs och förstå säkerhetskapitlet innan du använder produkten. Husqvarna Connect Husqvarna Connect är en kostnadsfri app för mobila enheter. Husqvarna Connect-appen utökar funktionerna för Husqvarna-produkten:

• Mer produktinformation.

• Information om, och hjälp med, produktdelar och service. Börja använda Husqvarna Connect

2. Utför registreringen i Husqvarna Connect-appen.

3. Följ instruktionerna i Husqvarna Connect-appen för

att ansluta och registrera produkten. Notera: Husqvarna Connect-appen är inte tillgänglig för hämtning på alla marknader. Prata med en serviceverkstad för mer information. Fälla ut och fälla in transporthandtaget

• Fäll ut transporthandtaget genom att trycka på knapparna på vänster och höger sida och dra upp transporthandtaget. (Fig. 19)

• Fäll ihop transporthandtaget genom att trycka på knapparna på vänster och höger sida och tryck ned transporthandtaget. (Fig. 20) Installera spruthandtaget

1. Dra ut högtrycksvattenslangen. (Fig. 21)

2. Håll i spruthandtaget ordentligt med en hand och

tryck in högtrycksvattenslangen i snabbkopplingen på spruthandtaget. a) PW 350 (Fig. 22) b) PW 360 och PW 370 (Fig. 23) Ta bort det främre handtaget

1. Tryck fliken i riktning mot snabbkopplingen på

spruthandtaget och dra ut högtrycksvattenslangen. a) PW 350 (Fig. 24) b) PW 360 och PW 370 (Fig. 25)

2. Vrid slangvindan medurs tills

högtrycksvattenslangen är helt lindad. (Fig. 26) Installera sprinklerstaven

1. Håll spruthandtaget med en hand och tryck in

kopplingen på sprinklerstaven i spruthandtaget. a) PW 350 (Fig. 27) b) PW 360 och PW 370 (Fig. 28)

2. Vrid sprinklerstaven medurs och släpp

sprinklerstaven. Sprinklerstaven låser fast på plats. Ta bort sprinklerstaven

1. Tryck in sprinklerstaven och vrid den moturs.

a) PW 350 (Fig. 29) b) PW 360 och PW 370 (Fig. 30)

2. Dra ut sprinklerstaven ur spruthandtaget.

Munstycken (PW 350) Produkten levereras med tre munstycken:

• Ett munstycke med en roterande vattenstråle är märkt med ”GROVT MUNSTYCKE”.

• Ett munstycke med rak vattenstråle är märkt med ”MJUKT MUNSTYCKE”.

• Ett munstycke med rak vattenstråle är märkt med ”KORT MUNSTYCKE”. Munstycket som är märkt med ”GROVT MUNSTYCKE” kan användas för att rengöra ytor som inte är känsliga, t.ex. garageuppfarter. Munstycket som är märkt med ”MJUKT MUNSTYCKE” kan användas för att rengöra känsliga ytor, t.ex. fordon. Munstycket som är märkt med ”KORT MUNSTYCKE” har en rak vattenstråle med lågt tryck som kan användas för att spola en yta. Det kan inte installeras på sprinklerstaven. (Fig. 31) Installera och ta av ett munstycke på sprinklerstaven (PW 350) OBSERVERA: Använd inte munstycket med roterande vattenstråle på känsliga ytor, t.ex. lackerade ytor på ett fordon. Den roterande vattenstrålen kan orsaka skador på ytan.

• Installera ett munstycke genom att hålla sprinklerstaven med en hand och trycka in munstycket tills det låser fast på plats. (Fig. 32)

• Ta bort ett munstycke genom att trycka in fliken på sprinklerstaven och dra ut munstycket ur sprinklerstaven. (Fig. 33) Justera vattenstrålens tryck (PW 350) Munstycket med rak vattenstråle har justerbart tryck. 2167 - 006 - 20.10.2025 541• Öka vattenstrålens tryck genom att vrida munstycket medurs. (Fig. 34)

• Minska vattenstrålens tryck genom att vrida munstycket moturs. (Fig. 35) Installera och ta av det korta munstycket för spruthandtaget (PW 350)

• Installera munstycket genom att hålla spruthandtaget med en hand och trycka in kopplingen på munstycket i spruthandtaget. Vrid munstycket medurs och släpp munstycket. Munstycket låser fast på plats. (Fig. 36)

• Ta av munstycket genom att trycka in munstycket och vrida det moturs. Dra av munstycket från spruthandtaget. (Fig. 37) Munstycken (PW 360, PW 370) Produkten levereras med två munstycken:

• Ett 3-i-1-munstycke som kan installeras på sprinklerstaven.

• Ett kort munstycke med en rak vattenstråle som kan installeras på spruthandtaget. 3-i-1-munstycket har tre inställningar:

• ”MJUKT II” Inställningen ”GROVT” har en roterande vattenstråle och kan användas för att rengöra ytor som inte är känsliga, t.ex. garageuppfarter. Inställningen ”MJUKT I” har en rak vattenstråle som kan användas för att rengöra känsliga ytor, t.ex. målade staket. Inställningen ”MJUKT II” har en rak vattenstråle som kan användas för att rengöra känsliga ytor, t.ex. fordon. För PW 370, se displayen på produkten för rekommenderad användning. Munstycket som är märkt med ”KORT MUNSTYCKE” har en rak vattenstråle med lågt tryck som kan användas för att spola en yta. Det kan inte installeras på sprinklerstaven. (Fig. 38) Installera och ta av 3-i-1-munstycket för sprinklerstaven (PW 360, PW 370)

• Utför de följande stegen för att installera 3-i-1- munstycket. a) Vrid sprinklerstaven tills munstyckssymbolen är i linje med markeringen på spruthandtaget. (Fig. 39) b) Håll sprinklerstaven med en hand och tryck in 3-i-1-munstycket tills det låser fast på plats. Se till att du riktar in fliken som har en fyrkantig form med skåran som har en fyrkantig form. (Fig. 40)

• Utför de följande stegen för att ta av 3-i-1- munstycket. a) Vrid sprinklerstaven tills munstyckssymbolen är i linje med markeringen på spruthandtaget. (Fig. 39) b) Tryck in knappen på sprinklerstaven och dra ut 3-i-1-munstycket ur sprinklerstaven. (Fig. 41) Justera vattenstrålen (PW 360, PW 370) Notera: När 3-i-1-munstycket är installerat på sprinklerstaven är den roterande vattenstrålen vald. OBSERVERA: Använd inte den roterande vattenstrålen på känsliga ytor, t.ex. lackerade ytor på ett fordon. Den roterande vattenstrålen kan orsaka skador på ytan.

• Vrid sprinklerstaven för att välja den nödvändiga inställningen. Inställningen är vald när du hör ett klick. (Fig. 42) Installera och ta av det korta munstycket för spruthandtaget (PW 360, PW 370)

• Installera munstycket genom att hålla spruthandtaget med en hand och trycka in kopplingen på munstycket i spruthandtaget. Vrid munstycket medurs och släpp munstycket. Munstycket låser fast på plats. (Fig. 43)

• Ta av munstycket genom att trycka in munstycket och vrida det moturs. Dra av munstycket från spruthandtaget. (Fig. 44) Använda produkten

1. Anslut produkten till en strömkälla. Se

Ansluta produkten till en vattenkälla på sida 542

Lufta systemet på sida 543

Starta produkten på sida 544

Ansluta produkten till en vattenkälla Produkten kan användas med vatten från vattenledningen eller vatten från en öppen vattenkälla, t.ex. en sjö eller en vattentunna.

• Information om hur du ansluter produkten till vattenledningen finns i Ansluta produkten till vattenledningen på sida 542

• Information om hur du ansluter produkten till en öppen vattenkälla finns i Ansluta produkten till en öppen vattenkälla på sida 543

Ansluta produkten till vattenledningen

1. Montera trädgårdsslangens adapter på

vatteninloppet på produkten. Se Montera trädgårdsslangens adapter på sida 540

2. Anslut trädgårdsslangen till vattenledningen. Använd

en 10–25m lång ½-tums trädgårdsslang. (Fig. 45)

2167 - 006 - 20.10.2025OBSERVERA: Vattentrycket i vattenledningen får inte vara högre än 1MPa (10bar). OBSERVERA: Vattentemperaturen i vattenledningen får inte överstiga 40°C.

3. Öppna ventilen på vattenledningen och se till att

vattnet kan flöda fritt från trädgårdsslangen. (Fig. 46)

4. Stäng ventilen på vattenledningen.

5. Anslut trädgårdsslangen till vattenanslutningen på

produkten. (Fig. 47)

6. Sätt i stickkontakten i ett eluttag.

7. Håll i spruthandtaget ordentligt med en hand och

tryck in högtrycksvattenslangen i snabbkopplingen på spruthandtaget. a) PW 350 (Fig. 22) b) PW 360 och PW 370 (Fig. 23)

8. Öppna ventilen på vattenledningen.

9. Lufta systemet innan du använder produkten. Se

Lufta systemet på sida 543

Ansluta produkten till en öppen vattenkälla Produkten kan användas med vatten från en öppen vattenkälla, t.ex. en sjö eller en vattentunna. Använd en 3m lång ½-tums sugslang (medföljer inte). (Fig. 48) OBSERVERA: Vattentemperaturen i vattenkällan får inte vara högre än 20°C. OBSERVERA: Produkten får inte stå mer än 0,5m ovanför vattenkällan.

1. Om du har installerat en adapter för

trädgårdsslangen ska du ta bort den från vattenanslutningen på produkten. (Fig. 49) OBSERVERA: Ta inte bort vattenfiltret i vattenanslutningen.

2. Anslut en sugslang (ingår ej) till produktens

vatteninlopp. (Fig. 50)

3. Placera sugslangen i vattenkällan och se till att filtret

är helt nedsänkt. OBSERVERA: Använd inte en sugslang utan filter.

4. Tryck fliken i riktning mot snabbkopplingen på

spruthandtaget och dra ut högtrycksvattenslangen. a) PW 350 (Fig. 24) b) PW 360 och PW 370 (Fig. 25)

5. Sätt i stickkontakten i ett eluttag.

6. Vrid strömbrytaren till påslaget läget (I) och låt

produkten vara påslagen under två minuter.

7. Vrid strömbrytaren till frånslaget läge (0).

8. Håll i spruthandtaget ordentligt med en hand och

tryck in högtrycksvattenslangen i snabbkopplingen på spruthandtaget. a) PW 350 (Fig. 22) b) PW 360 och PW 370 (Fig. 23)

9. Lufta systemet innan du använder produkten. Se

Lufta systemet på sida 543

Lufta systemet OBSERVERA: Se till att strömbrytaren är i frånslaget läge (0) innan du luftar systemet.

1. Anslut produkten till en strömkälla. Se

Ansluta produkten till en vattenkälla på sida 542

Installera sprinklerstaven på sida 541

Koppla in och koppla loss avtryckarens spärr på sida 544

4. Tryck på avtryckaren och håll den intryckt tills vatten

kommer ut ur munstycket på sprinklerstaven. a) PW 350 (Fig. 51) b) PW 360 och PW 370 (Fig. 52) Koppla bort produkten från strömkällan

1. Vrid strömbrytaren till frånslaget läge (0).

2. Om produkten är ansluten till vattenledningen ska du

stänga ventilen på vattenledningen.

3. Om produkten är ansluten till vattenledningen ska du

koppla bort trädgårdsslangen från vattenledningen. (Fig. 53)

4. Om produkten är ansluten till en öppen vattenkälla

ska du ta ut sugslangen ur vattenkällan.

5. Tryck på avtryckaren och håll den intryckt tills inget

vatten kommer ut ur munstycket.

6. Koppla bort trädgårdsslangen från

vattenanslutningen på produkten.

7. Om produkten är ansluten till en öppen vattenkälla

ska du koppla bort sugslangen. (Fig. 54)

8. Tryck fliken i riktning mot snabbkopplingen på

spruthandtaget och dra ut högtrycksvattenslangen. a) PW 350 (Fig. 24) b) PW 360 och PW 370 (Fig. 25)

9. Vrid strömbrytaren till påslaget läge (I). Låt

produkten vara påslagen tills inget vatten kommer ut ur högtrycksslangen. 2167 - 006 - 20.10.2025 54310. Vrid strömbrytaren till frånslaget läge (0).

11. Låt spruthandtaget, sprinklerstaven och

munstyckena torka innan du placerar produkten på förvaring. Koppla in och koppla loss avtryckarens spärr

• Aktivera gasreglagespärren genom att, trycka på knappen till låst läge. a) PW 350 (Fig. 55) b) PW 360 och PW 370 (Fig. 56)

• Avaktivera gasreglagespärren genom att trycka på knappen till olåst läge. Starta produkten OBSERVERA: Använd produkten endast i upprätt läge. Om produkten används i horisontellt läge kan produkten skadas.

1. Anslut produkten till en strömkälla. Se

Ansluta produkten till en vattenkälla på sida 542

2. Sätt i stickkontakten i ett eluttag.

3. Vrid strömbrytaren till påslaget läge (I). (Fig. 57)

4. Koppla loss avtryckarens spärr. Se

Koppla in och koppla loss avtryckarens spärr på sida 544

5. Tryck in avtryckaren på spruthandtaget.

Notera: Produkten stoppar automatiskt när du släpper avtryckaren. Stoppa produkten Notera: Produkten stoppar automatiskt när du släpper avtryckaren.

1. Släpp avtryckaren på spruthandtaget.

2. Koppla in avtryckarens spärr. Se

Koppla in och koppla loss avtryckarens spärr på sida 544

3. Vrid strömbrytaren till frånslaget läge (0). (Fig. 58)

4. Koppla ut stickkontakten ur eluttaget.

5. Koppla bort produkten från vattenkällan. Se

Koppla bort produkten från strömkällan på sida 543

Notera: Koppla alltid bort produkten från vattenkällan om du ska vara borta från produkten längre än fem minuter. Justera spruthandtagets vinkel (PW 360, PW 370)

1. Tryck på knappen och vrid handtaget medurs eller

2. Släpp knappen. Handtaget låser fast på plats.

Använda skumsprutan (PW 350)

1. Ta bort skumsprutan från hållaren. (Fig. 60)

2. Fyll behållaren på skumsprutan med

rengöringsmedel. OBSERVERA: Använd endast rengöringsmedel som rekommenderas av Husqvarna.

3. Tryck in snabbkopplingen på skumsprutan i

snabbkopplingen på sprinklerstaven tills den låser fast på plats. Flänsen på skumsprutan måste vara i linje med spåret i sprinklerstaven. (Fig. 61)

4. Anslut produkten till en strömkälla. Se

Ansluta produkten till en vattenkälla på sida 542

Starta produkten på sida 544

Använda skumsprutan (PW 360, PW 370)

1. Ta bort skumsprutan från hållaren. (Fig. 62)

2. Fyll behållaren på skumsprutan med

rengöringsmedel. OBSERVERA: Använd endast rengöringsmedel som rekommenderas av Husqvarna.

3. Tryck in kopplingen på skumsprutan i

spruthandtaget. Vrid skumsprutan medurs och släpp skumsprutan. Skumsprutan låser fast på plats. (Fig. 63)

4. Anslut produkten till en strömkälla. Se

Ansluta produkten till en vattenkälla på sida 542

Starta produkten på sida 544

6. Vrid vredet på skumsprutan för att justera mängden

skum som används. Vrid vredet medurs för att använda mer skum. Vrid vredet moturs för att använda mindre skum. (Fig. 64)

7. Vrid munstyckslocket för att justera skumsprutans

mönster. Vrid munstyckslocket medurs för ett mindre sprutmönster eller moturs för ett bredare sprutmönster. (Fig. 65)

2167 - 006 - 20.10.2025Underhåll Introduktion VARNING: Innan du utför underhåll måste du läsa och förstå kapitlet om säkerhet. För allt service- och reparationsarbete på produkten krävs särskild utbildning. Vi garanterar att du kan få en fackmannamässig reparation och service utförd. Mer information finns här i www.husqvarna.com. Underhållsschema Underhåll Före an- vändning Efter an- vändning Före för- varing Utför en allmän inspektion. Se Allmän inspektion på sida 545 . X Rengöra produkten. Se Rengöra produkten på sida 545 . X Rengör sprinklerstaven och munstyckena. Se Rengöra produkten på sida 545 . X Rengör vattenfiltret. Byt ut vattenfiltret om det är skadat. Se Rengöra vattenfiltret på sida 546

Smörj O-ringarna på kopplingarna. Se Smörja O-ringarna på kopplingarna på sida 546

Rengör filtret i skumsprutan. X Allmän inspektion VARNING: Ställ om strömbrytaren i frånslaget läge (0) och koppla ut stickkontakten ur strömkällan innan du utför underhåll på produkten. OBSERVERA: Koppla bort produkten från vattenkällan och se till att alla delar är torra innan du utför underhåll på produkten.

• Se till att muttrarna och skruvarna på produkten är åtdragna.

• Se till att produktens kablar inte är i ett läge där de kan skadas.

• Undersök högtrycksslangen med avseende på slitage och skador. VARNING: Använd inte produkten om högtrycksslangen är sliten eller skadad. Rengöra produkten VARNING: Ställ om strömbrytaren i frånslaget läge (0) och koppla ut stickkontakten ur strömkällan innan du utför underhåll på produkten. OBSERVERA: Koppla bort produkten från vattenkällan och se till att alla delar är torra innan du utför underhåll på produkten.

• Rengör alla utvändiga delar med en torr trasa.

• Använd inte högtryckstvätt för att rengöra produkten.

• Håll luftintagen rena och fria för att säkerställa att produkten alltid har tillräckligt låg temperatur. Rengöra sprinklerstaven och munstyckena (PW 350) VARNING: Ställ om strömbrytaren i frånslaget läge (0) och koppla ut stickkontakten ur strömkällan innan du utför underhåll på produkten. OBSERVERA: Koppla bort produkten från vattenkällan innan du utför underhåll på produkten.

1. Om ett munstycke är monterat på sprinklerstaven

ska du ta bort det från sprinklerstaven. Se Munstycken (PW 350) på sida 541

2. Rengör munstyckena, kopplingen på sprinklerstaven

och kopplingen på spruthandtaget med tvål och vatten. (Fig. 66)

3. Om munstyckena är igensatta ska du ta bort dem

med rengöringsverktyget. (Fig. 67) 2167 - 006 - 20.10.2025 545Rengöra sprinklerstaven och munstyckena (PW 360, PW 370) VARNING: Ställ om strömbrytaren i frånslaget läge (0) och koppla ut stickkontakten ur strömkällan innan du utför underhåll på produkten. OBSERVERA: Koppla bort produkten från vattenkällan innan du utför underhåll på produkten.

1. Om ett munstycke är monterat på sprinklerstaven

ska du ta bort det från sprinklerstaven. Se Munstycken (PW 360, PW 370) på sida 542

2. Rengör munstyckena, kopplingen på sprinklerstaven

och kopplingen på spruthandtaget med tvål och vatten. (Fig. 68)

3. Om munstyckena är igensatta ska du ta bort dem

med rengöringsverktyget. (Fig. 69) Rengöra vattenfiltret VARNING: Ställ om strömbrytaren i frånslaget läge (0) och koppla ut stickkontakten ur strömkällan innan du utför underhåll på produkten. OBSERVERA: Koppla bort produkten från vattenkällan innan du utför underhåll på produkten.

1. Om du har installerat en adapter för

trädgårdsslangen ska du ta bort den från vattenanslutningen på produkten. (Fig. 49)

2. Dra ut vattenfiltret. Använd en tång. (Fig. 70)

3. Kontrollera om vattenfiltret är skadad. Byt ut

vattenfiltret om det är skadat. (Fig. 71)

4. Spola vattenfiltret med rent vatten. (Fig. 72)

5. Installera vattenfiltret i omvänd ordningsföljd.

Rengöra filtret i skumsprutan

1. Tryck försiktigt ut stiftet en aning med en liten

sexkantnyckel eller motsvarande verktyg. (Fig. 73)

2. Dra ut stiftet med en tång. (Fig. 74)

3. Vrid munstyckslocket moturs och ta av det från

5. Ta bort skruven och kåpan på höger sida. (Fig. 77)

6. Ta bort skruven och kåpan på vänster sida. (Fig. 78)

7. Ta bort klämman och munstycksmontaget. (Fig. 79)

8. Dra ut filterhållaren (A) med en tång. (Fig. 80)

9. Tryck försiktigt ut filtret (B) med en liten

sexkantnyckel eller motsvarande verktyg.

10. Spola filtret med rent vatten. Byt filtret om det är

skadat eller inte kan rengöras fullständigt. (Fig. 81)

11. Montera skumsprutan i omvänd ordningsföljd.

Smörja O-ringarna på kopplingarna VARNING: Ställ om strömbrytaren i frånslaget läge (0) och koppla ut stickkontakten ur strömkällan innan du utför underhåll på produkten. OBSERVERA: Koppla bort produkten från vattenkällan och se till att alla delar är torra innan du utför underhåll på produkten.

1. Ta bort sprinklerstaven från spruthandtaget och

spruthandtaget från högtrycksslangen. Se Ta bort sprinklerstaven på sida 541 och Ta bort det främre handtaget på sida 541

2. Smörj O-ringarna på trädgårdsslangens adapter,

sprinklerstaven och högtrycksslangen med fett. Se Tekniska data på sida 550 för rätt typ av fett.

Ta bort och sätta dit slangvindans kåpa VARNING: Ställ strömbrytaren i läge AV (0) och dra ut stickkontakten ur eluttaget innan du utför underhåll på produkten. OBSERVERA: Koppla bort produkten från vattenkällan och se till att alla delar är torra innan du utför underhåll på produkten. Slangvindans kåpa fästs med tre snäpplås.

1. Tryck in de tre snäpplåsen och ta försiktigt bort

slangvindans kåpa. (Fig. 83)

2. Sätt tillbaka slangvindans kåpa genom att försiktigt

trycka på det tills snäpplåset låser det på plats.

2167 - 006 - 20.10.2025Felsökning Felsökningsschema Problem Möjlig orsak Lösning Produkten startar inte. Stickkontakten är inte ansluten till en strömkälla. Sätt i stickkontakten i ett eluttag. Strömbrytaren är i frånslaget läge (0). Vrid strömbrytaren till påslaget läge (I). Det finns ingen ström i strömkällan. Kontakta en godkänd elektriker. Strömsladden är skadad. Tala med en godkänd serviceverk- stad. Värmeskyddet har stoppat ström- men. Vänta tills produkten har svalnat in- nan du använder den igen. En felaktig typ av förlängningskabel används. Se till att förlängningskabeln rullas ut helt och att strömkällans spän- ning överensstämmer med produk- tens spänning. Displayen startar inte när strömbryta- ren är inställd i påslaget läge ON (I). Stickkontakten är inte ansluten till en strömkälla. Sätt i stickkontakten i ett eluttag. Säkringen löser ut under start eller drift. En felaktig typ av säkring används. Se till att du använder en trög säkring i klass C eller K. Produkten stannar inte. Produkten är skadad. Koppla ut stickkontakten och tala med en godkänd serviceverkstad. Produkten blir för varm. Luftflödet är inte tillräckligt. Rengör luftintagen. Produkten går ojämnt. Det finns luft i systemet. Lufta systemet. Vattentrycket är otillfredsställande. Slangen är böjd. Se till att det inte finns några böjda delar på slangen. Strömbrytaren är i frånslaget läge (0). Vrid strömbrytaren till påslaget läge (I). Vattenflödet är inte tillräckligt. Se till att produkten är korrekt anslu- ten till vattenkällan. Se till att vatten- flödet är tillräckligt. Vattenfiltret är igensatt. Rengör vattenfiltret. Det finns luft i systemet. Lufta systemet. Fel tillbehöret. Se till att använda rätt tillbehör. Högtrycksvattenslangen kan inte dras ut. Slangvindan är blockerad. Ta bort slangvindans kåpa och ta bort blockeringen. Rengöra slangvin- dan. Det förekommer läckage i kopplingar- na. O-ringarna är slitna eller skadade. Byt ut O-ringarna. 2167 - 006 - 20.10.2025 547Felsökningsschema, display (PW 370) Problem Möjlig orsak Lösning Röd temperatursymbol. Se felmedde- landet på displayen för att få mer in- formation. Omgivningstemperaturen i arbetsom- rådet är för låg. Använd produkten endast när omgiv- ningstemperaturen är 4°C eller hög- re. Omgivningstemperaturen på förva- ringsplatsen är för låg. Förvara produkten i en torr och frost- fri miljö. Se till att omgivningstempe- raturen på förvaringsplatsen är högre än 0°C. Vatteninloppets temperatur är för hög. Se till att vatteninloppets temperatur är högst 40°C. Röd verktygssymbol. Se felmedde- landet på displayen för att få mer in- formation. Vattensensorn kan inte registrera vattennivån. Stanna produkten och vänta fem mi- nuter innan du startar den igen. Om problemet kvarstår kontaktar du en godkänd serviceverkstad. Temperatursensorn kan inte registre- ra vattentemperaturen. Gul verktygssymbol. Se felmeddelan- det på displayen för att få mer infor- mation. Vi rekommenderar att O-ringarna ska bytas ut. Byt ut O-ringarna. Vi rekommenderar att vattenfiltret i vatteninloppet på produkten ska ren- göras. Rengör vattenfiltret i vatteninloppet på produkten. Transport, förvaring och kassering Transport

• Koppla ut stickkontakten ur eluttaget innan produkten transporteras.

• Koppla bort produkten från vattenkällan innan produkten transporteras.

• Spänn fast produkten för att förhindra rörelse under transport. Förvaring

• Töm ut allt vatten ur produkten, högtrycksslangen och tillbehören innan du placerar produkten på förvaring. Se Koppla bort produkten från strömkällan på sida 543

• Förbered produkten för förvaring. Se Förbereda produkten för förvaring på sida 548

• Förvara produkten i en torr och frostfri miljö. Förbereda produkten för förvaring

1. Stoppa produkten och koppla ut stickkontakten ur

2. Koppla bort produkten från vattenkällan. Se

Koppla bort produkten från strömkällan på sida 543

3. Se till att alla tillbehör är torra.

4. Placera spruthandtaget, sprinklerstaven,

skumsprutan och munstyckena i respektive hållare.

5. Koppla bort högtrycksvattenslangen från

spruthandtaget och linda högtrycksvattenslangen på slangvindan. (Fig. 26)

6. Placera strömkabeln i dess hållare och sätt fast

Fälla ut och fälla in transporthandtaget på sida 541

Avfallshantering Symbolen innebär att produkten inte är hushållsavfall. Återvinn den via ditt lokala uppsamlingssystem för elektrisk och elektronisk utrustning. Detta bidrar till en korrekt hantering av avfall när dess livstid är slut. Kontakta lokala myndigheter, hushållsavfallstjänster, din verkstad eller återförsäljare för information. Felaktig 548 2167 - 006 - 20.10.2025kassering kan ha en negativ påverkan på miljön och människors hälsa på grund av potentiell förekomst av farliga ämnen. (Fig. 13) Notera: Symbolen visas på produkten eller produktens förpackning. 2167 - 006 - 20.10.2025 549Tekniska data PW 350 PW 360 PW 370 Motor och pump Typ Seriens AC-mo- tor Seriens AC-mo- tor Seriens AC-mo- tor Effekt, W 2100 2100 2300 Spänningsintervall, V 230–240 230–240 230–240 Frekvens, Hz 50 50 50 Märkström, A 10 10 10 Max. vattenflöde, l/min 7,5 7,5 8,3 Vattenutloppstryck under användning, bar/MPa 125/12,5 125/12,5 135/13,5 Max. vattenutloppstryck, bar/MPa 150/15 160/16 170/17 Max. vatteninloppstryck, bar/MPa 10/1 10/1 10/1 Max. vatteninloppstemperatur, °C/°F 40/104 40/104 40/104 Max. vatteninloppstemperatur (i sugläge), °C/°F 20/68 20/68 20/68 IP-klass IPX5 IPX5 IPX5 Skyddsklass Klass I Klass 1 Klass 1 Smörjning Typ av fett för smörjning av O-ringar Universellt vitt si- likonfett Universellt vitt si- likonfett Universellt vitt si- likonfett Vikt Vikt, kg 21,7 22,1 22,7 Bulleremission

Ljudeffektnivå, uppmätt dB(A) 86,3 86,3 86 Ljudeffektnivå, garanterad L

Ljudtrycksnivå LpA, dB(A) 71,1±2 71,1±2 70,8±2 Vibrationsnivåer

Hand/arm (med standardmunstycke) m/s

Bulleremission till omgivningen uppmätt som ljudeffekt (L

) enligt EG-direktiv 2000/14/EG.

Ljudtrycksnivå enligt ISO 3744.

Vibrationsnivå enligt ISO 5349-1. 550 2167 - 006 - 20.10.2025Tillbehör Godkända tillbehör Godkända tillbehör Art.nr. Ytrengörare SC 400 590 65 78-01 Ytrengörare SC 300 590 65 79-01 Vattenfilter 590 65 93-01 Backventil 590 65 95-01 Sugslang 590 65 97-01 Skumspruta FS 400 546 87 18-01 Skumspruta FS 300 590 66 04-01 Sugmunstycke för vatten 590 66 05-01 Kit med roterande borstar 590 66 06-01 Fordonskit 590 66 07-01 Förlängningsslang, textilförstärkt, 8m 590 66 08-01 Förlängningsslang, stålförstärkt, 10m 590 66 09-01 Rörrengöringsslang, 15m 590 66 10-01 Vinklad sprinklerstav 590 66 11-01 Sten- och trärengörare 590 66 12-01 Rengöringsmedel och vax för fordon 590 66 13-01 O-ringskit 591 10 64-01 2167 - 006 - 20.10.2025 551Försäkran om överensstämmelse EU-försäkran om överensstämmelse Vi, Husqvarna AB, 561 82 Huskvarna, tel: +46-36-146500, försäkrar på eget ansvar att produkten: Beskrivning Högtryckstvätt Varumärke Husqvarna Typ/Modell PW 350, PW 360 Identifiering Serienummer daterade 2023 och framåt uppfyller alla krav i följande EU-direktiv och förordningar: Lagstiftning Beskrivning 2006/42/EG ”om maskiner” 2014/30/EU ”angående elektromagnetisk kompatibilitet” 2000/14/EG, bilaga V ”angående emission av buller till omgivningen” 2011/65/EU ”angående begränsning av användning av vissa farliga ämnen i elektrisk och elektro- nisk utrustning” och att följande standarder och/eller tekniska specifikationer tillämpas: EN 60335-1:2012/A11:2014/ A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 62233:2008, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN 61000-3-3:2013/A2:2021, EN IEC 63000:2018. För information om bulleremissioner, se Tekniska data på sida 550

Huskvarna, 2023-11-20 Claes Losdal, utvecklingschef/trädgårdsprodukter, Husqvarna AB Ansvarig för teknisk dokumentation 552 2167 - 006 - 20.10.2025EU-försäkran om överensstämmelse Vi, Husqvarna AB, 561 82 Huskvarna, tel: +46-36-146500, försäkrar på eget ansvar att produkten: Beskrivning Högtryckstvätt Varumärke Husqvarna Typ/Modell PW 370 Identifiering Serienummer daterade 2023 och framåt uppfyller alla krav i följande EU-direktiv och förordningar: Lagstiftning Beskrivning 2006/42/EG ”om maskiner” 2014/30/EU ”angående elektromagnetisk kompatibilitet” 2000/14/EG, bilaga V ”angående emission av buller till omgivningen” 2011/65/EU ”angående begränsning av användning av vissa farliga ämnen i elektrisk och elektro- nisk utrustning” och att följande standarder och/eller tekniska specifikationer tillämpas: EN 60335-1:2012/A11:2014/ A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 62233:2008, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN 61000-3-11:2019, EN IEC 63000:2018. För information om bulleremissioner, se Tekniska data på sida 550
