GEBRUIKSAANWIJZING PW 350 HUSQVARNA

NL Gebruiksaanwijzing

NO Bruksanvisning

toukavovioouc ts EE:

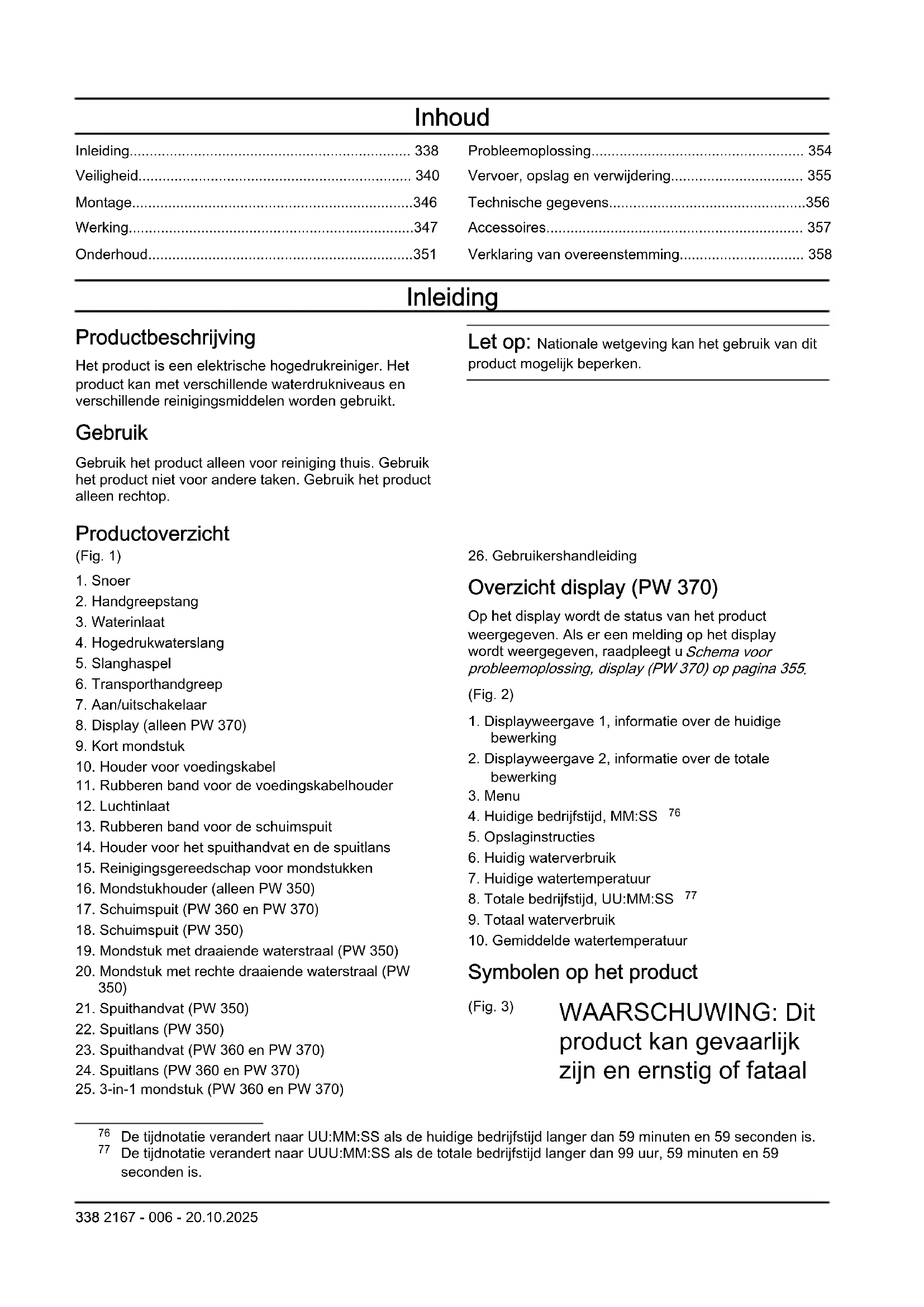

Vervoer, opslag en verwijdering. 355

Het product is een elektrische hagedrukreiniger. Het product kan met verschillende waterdukrniveauaus en verschillende reinigingsmiddelen worden gebruikt.

Gebruik

Gebruik het product alleen voor reiniging.THuis. Gebruik het product Niet voor andere taken. Gebruik het product alleenrechtop.

Let op: Nationale wetgeving kan het gebruik van dit product möglich beperken.

Productverzicht

(Fig. 1)
1. Snoer
2. Handgreepstang
3. Waterinlaat
4. Hopedrukwaterslang
5. Slanghaspel
6. Transporthandgreep
7. Aan/uitschakelaar
8. Display (alleen PW 370)
9. Kort mondstuk
10. Houser voor voedingskabel
11. Rubberen band voor de voedingskabelhouser
12. Luchtinlaat
13. Rubberen band voor de schuimspuit
14. Houser voor het spuithandvat en de spuitlans
15. Reinigungsgereedschap voor mondstukken
16. Mondstukhouser (alleen PW 350)
17. Schuimspuit (PW 360 en PW 370)
18. Schuimspuit (PW 350)
19. Mondstuk met draaiende waterstraal (PW 350)
20. Mondstuk met rechte draaiende waterstraal (PW 350)
21. Spuithandvat (PW 350)
22. Spuitlans (PW 350)
23. Spuithandvat (PW 360 en PW 370)
24. Spuitlans (PW 360 en PW 370)
25. 3-in-1 mondstuk (PW 360 en PW 370)

1. Gebruikershandleiding

Overzicht display (PW 370)

Op het display worden de status van het product weergegeven. Als er een melding op het display worden weergegeven, raadpleegt u Schema voor probleemoplossing, display (PW 370) op pagina 355.

(Fig. 2)

1. Displayweergave 1, informatie over de huidige bewerking
2. Displayweergave 2, informatie over de totale bewerking
3. Menu
4. Huidige bedrijfstijd, MM:SS 76
5. Opslaginstructies
6. Huidig waterverbruik
7. Huidige watertemperatuur
8. Totale bedrijfstijd, UU:MM:SS 77
9. Totaal waterverbruik
10. Gemiddelde watertemperatuur

Symbolen op het product

(Fig. 3) WAARSCHUWING: Dit product kan gevaarlijk়n en ernstig of fataal

letsel toebrengen aan de gebruiker of anderen. Wees voorzichtig en gebruik het product op de juiste manier.

(Fig. 4) Lees de bedieningshandleiding goed door en zorg dat u de instructies hebt begrepen voordat u dit product gaat gebruiken.
(Fig. 5) Het product is nicht geschikt voor aansluiting op drinkwaterleidingen.
(Fig. 6) Hogedrukwaterstralen kuren gevaarlijk zijn bij oneigenlijk gebruik. De straal mag nicht worden gericht op Personen, elektrische apparatuur of het product.
(Fig. 7) Milieumarkering. Het product of de verpakking ervan is geen huishoudelijk afval. Lever het in bij een erkende verwijderingslocatie voor elektrische en elektronische apparatuur.
(Fig. 8) Klasse II-gereedschap.

(Fig. 9)

Geluidsemissieaar het omgevingslabel volgens de richtlijnen en voorschriften van de EU en het VK en de wetgeving van NieuwZuid-Wales "Protection of the Environment Operations (Noise Control) Regulations 2017". Het gegarandeerde geluidsvermogensniveauu van het product staat vermeld in Technische gegevens op pagina 356 en op het label.

(Fig. 10)

Beschermd gegen lagedrukwaterstroom vanuit alle hoeken.

(Fig. 11)

Houd uit de buurt van vorst.

(Fig. 12)

Het product voldoet aan de geldende EGrichtlijnen.

Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor bepaalde markten.

Schade aan het product

We waar nicht verantwoordelijk voor schade aan ons product als:

• het product Niet goed is gerepareerd.

• het product is gerepareerd met onderdelen die nicht van de fabrikant afkomstig zijn, of onderdelen die zichাঙ发展格局 door de fabrikant.

• het product een accessoire bevat dat nicht afkomstig is van de fabrikant of Niet is goedgekeurd door de fabrikant.

• het product Niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit.

instructions, handledingen voor probleemoplossing of om de Husqvarna Self-service en de Productzoeker te gebruiken (indien beschikbaar in uw markt). Neem contact op met uw Husqvarna-servicedealer voor ondersteuning met betrekking tot het product.

Ondersteuning

Voor ondersteuning over het product gaat u maar het gedeelte Ondersteuning op www.husqvarna.com voor

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijde delen van de handleiding.

WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wonneer de instructies in de handleiding nicht worden gevolgd.

OPGELET: Wordt gebrukt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanner de instructies in de handleiding nicht worden gezolgd.

Let op: Geven verdere informatatie die nodig is in een bepaalde situatie.

Algemene veiligheidsinstructies

WAARSCHUWING: Lees de volgende waarschuwingen voordatu het product gaat gebruiken.

• Dit product is gevaarlijk als het verkeerd worden gezruikt, of als u Niet voorzichtig bent. Letsel of overlijden konnen het gevolg zich als u de veiligheidsvoorschriften negeert.
  Wees altijd voorzichtig en gebruik uw gezond verstand. Als u Niet zeker weet hoe u het product moet bedieren in een bepaalde situatie, stop dan en informeer bij uw Husqvarna serviceworkplaats voordat u overdergaat.

Denk erom dat de bediener of gebruiker verantwoordelijk is voor ongelukken of beschadigingen aan eigendommen.
- Houd het product schoon. Zorg ervoor dat u de aanduidingen en stickers duidelijk=kunt lezen.
- Laat kinderen of mensen die nichtbekend zijn met deze gebruiksaanwijzing het apparaat Niet gebruiken. Er kurenplaatselijke regelsijken met betrekking tot de minimumleeftijd voor het bedieren van dit apparaat.
- Binnen de EU: Dit product kan worden bediend door personen met verminderde lichamelijke, zintuiglijke of geestelijkke vermogens, mits zich onder toezicht staan of instructies krijgen voor een veilige bediening van het product en zich de bevaren van het gebruik begrijpen.
- Binnen de EU: Dit product kan worden bediend door personen die nicht over deoodzakelijkke ervaring of kennis beschikken, mits zich onder toezurecht staan of instructies krijgen voor het veilig bedieren van het product en zij de gezaren begrijpen.

• Buiten de EU: Dit product mag nicht worden gebrukt door Personen met verminderde lichamelijke, zintuiglijke of geestelijkke capaciteiten.
• Buiten de EU: Dit product mag nicht worden gebrukt door Personen die nicht over deoodzakelijk ervaring of kennis beschikken.
• Gebruik het product nooit als u moe of ziek bent, of onder invloed van alcohol, drugs of medicijnen verkeert. Dit heeft een negatief effect op uw gezichtsvermögen, alertheid,.Coordinatie en beordelingsvermögen.
• Gebruik het product Niet als het defect is.
• Wijzig dit product nicht of gebruik het Niet als het door anderen kan zijn gewijzigd.

Veiligheidsinstructies voor bediening

WAARSCHUWING: Lees de volgende waarschuwingen voordatu het product gaat gebruiken.

• Gebruik het product Niet als voedingskabel, hagedrukslang, vergrendeling

van de activeringsschakelaar of spuithandvat beschadigd is.

• Controller op schade voordatu het product gezruikt. Gebruik het product Niet als onderdelen beschadigd zijn of ontbreken.
• Houd het spuithandvat met twee handen stevig vast. Eenterugslag treedt op wanner u de activeringsschakelaar indrukt.
• Wees voorzichtig wanner u het product gezruikt. De hoge druk van het product is gevaarlijk en kan letsel veroorzaken.
• Richt de straal nicht op uzelf, andere Personen of dieren.
• Richt de straal nicht op uzelf of anderen om schoeisel te reinigen.
• Richt de straal nicht op elektrische apparatuur of het product zich.
• Draag persoonlijke beschermingsmiddelen tijdens het gebruik van het product. Raadpleeg Persoonlijke beschermingsuitrusting op pagina 344.

• Gebruik het product nicht in de buurt van Personen, tenzij ze beschermingsmiddelen dragen.

• Als u een reinigingsmiddel gebruikt,要去 de veiligheidsinstrumenties voor het reinigingsmiddel in acht nemen.

• Gebruik allein reinigingsmiddelen die worden aanbevolen door Husqvarna. Andere reinigingsmiddelen of chemicalien können een nadelige invloed hebben op de veriligheid van het product.
• Gebruik de correcte waterdruk en reinigingsmiddelen en gebruik het product alleen voor de taken die in deze handleiding worden vermeld. Als u de verkeerde waterdruk gebruikt, het verkeerde reinigingsmiddel gebruikt of het product voor andere take n dan de in deze handleiding vermelde taken gebruikt, kan er schade aan het product, oppervlakken, materialen of andere apparaten ontstaan. Husqvarna is nicht aansprakelijk voor schade peroorzaakt door verkeerd gebruik.
• Het worden afgeraden om het product op een drinkwaterleiding aan te sluiten. Als u het product op een drinkwaterleiding aansluit,要去 de lokale

en nationale regelgeving in acheit worden genomen. Gebruik een terugslagklep (niet inbegrepen) als dit nodig is. Water dat door een terugslagklep is gestroomd, wordt beschouwd als nichtdrinkbaar.

• Spuit geen brandbare vloeistoffen. Explosiegevaar.
• Laat het product Niet door kinderen bedieren.
• Kinderen要去en onder toezicht worden gehonden, zodat ze Niet gaan spelen met het product.
• Laat het product Niet door personen zonder training bedieren.
• Gebruik alleen accessoires en reserveonderdelen die zichen goedgekeurd door Husqvarna.
• Zorg ervoor dat de elektrische aansluiting worden uitgevoerd door een erkende elektricien en dat deze voldoet aan IEC 60364-1.

• Gebruik een aardlekschakelaar die de elektriciteit stopt als de lekstroom hoger is dan 30mA gedurende 30~ms . Als u geen aardlekschakelaar hebt,要去 een apparaat gebruiken dat een aardingsketen heeft.

• Gebruik motorstart-/trage zekeringen met karakteristieke C of D in overeenstemming met IEC 898-1 of IEC947-2 of overeenkomstige normen buiten IEC.
  PW 370 impedantie-informatie: Bij het aansluten van de hagedrukreiniger PW 370 op een voeding is de maximaal toegestane impedantie 0,144 (Zmax). Raadpleeg de instantie voor voeding omervoorte zorgen dat de apparatuur alleen wordt aangesloten op een voeding met de maximaal toegestane impedantie of minder.

• Er is geen actie nodig voor het afstellen van producten die gemarkeerd zich met dubbele spanning en freiendentie.
• Als het nodig is om een verlangkabel te gebruiken,要去 u ervoor zorgen dat deze geschikt is voor buitengebruik. Zorg ervoor dat de contactdoos minimaal 60 mm boven de grond staat. De aansluiting要去 algijd droog blijven.
• Zet de aan-/uitschakelaar in de uit (0)-stand, haal de stekker uit het stopcontact en activeer de vergrendeling

voorde activeringsschakelaar voordat u wegaat bij het product.

• Zet de aan-/uitschakelaar in de uit (0)-stand en haal de stekker uit het stopcontact voordat u de accessoire verwisselt.
• Zet de aan-/uitschakelaar in de uit (0)-stand en haal de stekker uit het stopcontact voordat u reinigings- of onderhoudswerkzaamheden aan het product uitvoert.
• Gebruik het product Niet in omgevingen waar de omgevingstemperatuur lager is dan 0^ .
• Start een bevroren product Niet.
• Gebruik het product nicht binnenshuis.
• Plaats geen voorwerpen op het product als het product in gebruik is.
• Drink geen water dat gebruikt is door het product.
• Gebruik het product Niet in de buurt van geopende ramen.

• Kijkuit voorwegschetende objecten. Stenen en losse voorwerpen+kunnen omhoog schieten in uwogen en blindheid of ernstig letselveroorzaken.

• Als het product Niet correct werkt, zie Probleemoplossing op pagina 354.

Persoonlijke beschermingsuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordatu het product gaat gebruiken.

• Persoonlijke beschermingsuitrusting hunnen nicht alle risico'suitsluten maar hunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschermingsmiddelen.
• Gebruik zware antislipplaarzen of -schoenen. Draag geen open schoenen en loop nicht op blote voeten.
• Draag beschermende kleding.
• Gebruik goedgekeurde gehoorbescherming.
• Draag een veiligheidsbril.
• Tijdens het gebruik van het product+kunnen aerosolen worden gezormd. Inademing van aerosolen kan gevaarlijk voor de gezondheid�n. Gebruik adembescherming met klasse FFP2 of

soortgelijk als u het product in omgevingen gezebruikt waarin gevaarlijke aerosolen gezormd+kunnen worden.

Veiligheidsvoorzieningen op het product

WAARSCHUWING:

Lees de volgende
waarschuwingen voordatu het product gaat
gebruiken.

• Gebruik geen producten met veiligheidsvoorzieningen die beschadigd zijn of nicht correct werken.
• Verwijder geen veiligheidsvoorzieningen en voer er geen veranderingen aanuit.
• Controller de veiligheidsvoorzieningen regelmatig op een juiste werking. Als de veiligheidsvoorzieningen beschadigd zijn of nicht goed werken, neem dan contact op met uw Husqvarna-serviceworkplaats.

Vergrendeling voedingssschakelaar

De vergrendeling van de activeringsschakelaar (A) voorkomt dat de activeringsschakelaar (B) per

ongeluk wordt ingeschakeld. Als de vergrendeling van de activeringsschakelaar in de vergrendelde stand staat, kan de activeringsschakelaar nicht worden ingedrukt.

PW350

(Fig. 14)

PW360 en PW 370

(Fig. 15)

Voedingssschakelaar

Het product start als de activeringsschakelaar wordt ingedrukt. Het product stopt als de activeringsschakelaar wordt losgelaten.

Het product is voorzien van automatische thermische bescherming. Als het product te heet wordt, stopt de thermische bescherming de stroomvoorziening maar het product. Als de thermische bescherming de stroomvoorziening heeft gestopt, moet worden gewacht tot het product is afgekoeld. De thermische bescherming worden automatisch gereset als het product voldoende is afgekoeld.

Het product heeft een geintegreerde hydraulische ontlastingsklep die voorkomt dat er te hove druk in het system ontstaat.

Veiligheidsinstructies voor onderhoud

WAARSCHUWING:

Lees de volgende waarschuwingen voordatu onderhoud aan het product gaat uitvoeren.

OPGELET: Voer.altijd onderhoud uit voordatu het product na langdurige opslag wee in gebruik neemt.

• Zet de aan-/uitschakelaar in de uit (0)-stand en haal de stekker uit het stopcontact voordat u onderhoud aan het product uitvoert.
• Koppel het product los van de waterbron en zorg ervoor dat alle onderdelen droog

voordat u onderhoud aan het productuitvoert.

Voer alleon onderhoudswerkzaamhedenuit die worden beschreiben indeze bedieningshandleiding.
- Gebruik alleen reserveonderdelen die worden aanbevolen door Husqvarna. Hogedrukwaterslangen, fittings en koppelingen zich belongings voor de verilgheid wanner u het product gezruikt. Gebruikuitsluitend slangen, fittings en koppelingen die worden aanbevolen door Husqvarna.
- Repareer het product nicht. Neem contact op met uw erkende Husqvarna serviceworkplaats.
- Neem contact op met uw erkende Husqvarna servicewerkplaats als de stekker of voedingskabel beschadigd is.
- Laat kinderen geen reinigings- of onderhoudswerkzaamheden aan het product uitvoeren.

Montage

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het apparaat monteert.

De tuinslangadapter installeren

1. Verwijder de transportafschemming van de waterinlaat en gooi deze weg. (Fig. 16)
2. Installeer de tuinslangadapter op de waterinlaat. (Fig. 17)

OPGELET: Zorg ervoor dat u de tuinslangadapterrecht op de waterinlaat installeert. Als de tuinslangadapter nichtrecht worden geinstalleerd, kan er schade aan de schroefdraden ontstaan en kan er lekkage optreden.

1. Draai de tuinslangadapter helemaal vast.
2. Verwijder de tuinslangadapter in de omgeekerde volgorde.

De houder voor het spuithandvat en de spuitlans installeren

1. Plaats de houder voor het spuithandvat en de spuitlans op z'n plek. (Fig. 18)
2. Breng de 2 schroeven aan.
3. Plaats het reinigingsgereedschap in de houder.

Werking

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het product gebruikt.

Husqvarna Connect

Husqvarna Connect is een gratis app voor uw mobiele apparaat. De Husqvarna Connect-app Breedt uitgebreide functies voor uw Husqvarna-product:

• Uitgebreide productinformatie.
• Informatie over, en hulp bij, onderdelen en onderhoud van uw product.

Husqvarna Connect gebruiken

1. Download de Husqvarna Connect-app op uw mobiele apparaat.
2. Register in de Husqvarna Connect-app.
3. Volg de instructies in de Husqvarna Connect-app om verbinding te make met het product en dit te registeren.

Let op: De Husqvarna Connect-app kan nicht in alle markten worden gedownload. Neem voor meer informatie contact op met uw servicedealer.

De transporthandgreep uitklappen en inklappen

• Om de transporthandgreep uit te klappen, moeten de knuppen aan de linker- en rechterkant worden ingedrukt en要去 de transporthandgreep omhoog worden getrokken. (Fig. 19)
• Om de transporthandgreep in te klappen,要去en de knuppen aan de linker-enrechtkerant worden ingedrukt en要去 de transporthandgreep waar beneden worden geduwd. (Fig. 20)

Het spuithandvat installeren

1. De hagedrukwaterslang uittrekken. (Fig. 21)

2. Houd het spuithandvat met een hand goed vast en druk de hogedrukwaterslang in de selnkoppeling op het spuithandvat.

a) PW 350 (Fig. 22)
b) PW 360 en PW 370 (Fig. 23)

Het spuithandvat verwijderen

1. Druk het lipje in de richting van de snelkoppeling op het spuithandvat en trek de hogedrukwaterslang UIT.

a) PW 350 (Fig. 24)
b) PW 360 en PW 370 (Fig. 25)

1. Draai de slanghaspel rechtsom tot de hogedrukwaterslang helemaal is opgerold. (Fig. 26)

De spuitlans installeren

1. Houd de spuitlans met een hand vast en druk de koppeling op de spuitlans in het spuithandvat.

a) PW 350 (Fig. 27)
b) PW 360 en PW 370 (Fig. 28)

1. Draai de spuitlans rechtsom en geef de spuitlans vrij. De spuitlans worden in positie vergrendeld.

De spuitlans verwijderen

1. Druk de spuitlans in en draai deze linksom.

a) PW 350 (Fig. 29)
b) PW 360 en PW 370 (Fig. 30)

1. Trek de spuitlans van het spuithandvat.

Mondstukken (PW 350)

Het product wordt met 3 mondstukken geleverd:

• Eén mondstuk met een roterende waterstraal, te herkennen aan "GROF MONDSTUK".
  Eén mondstuk met rechte waterstraal, aangeduid met "ZACHT MONDSTUK".
• Eén mondstuk met rechte waterstraal, aangeduid met "KORT MONDSTUK".

Het mondstuk dat is aangeduid met "GROF MONDSTUK" kan worden gebruikt om oppervlakken te reinigen die nicht gevoelig zich, zoals opritten. Het mondstuk dat is aangeduid met "ZACHT MONDSTUK

" kan worden gebruikt om gevoelige oppervlakken,

zoals voertuigen, te reinigen. Het mondstuk dat is aangeduid met "KORT MONDSTUK" heeft een rechte waterstraal met lage druk die kan worden gebruikt om een oppervlaklicht te spoelen. Deze kan nicht op de spuitlans worden geinstalleerd.

(Fig. 31)

Een mondstuk op de spuitlans monteren en verwijdersen (PW 350)

OPGELET: Gebruik het mondstuk met een roterende waterstraal Niet voor gevoelige oppervlakken, bijvoorbeeld gelakte oppervlakken op een voertuig. De roterende waterstraal kan schade aan het oppervlak veroorzaken.

• Om een mondstuk te installereren moet de spuitlans met een hand worden vastgehonden en要去 het mondstuk worden ingedrukt tot het in positie worden vergrendeld. (Fig. 32)
• Om een mondstuk te verwijderen, moet het lipje op de spuitlans worden ingedrukt en moet het mondstuk van de spuitlans worden getrokken. (Fig. 33)

Afstelling van de druk van de waterstraal (PW 350)

Het mondstuk met rechte waterstraal heeft instelbare druk.

• Om de druk van de waterstraal te verhogen, moet het mondstuk rechtsom worden gedraaid. (Fig. 34)
• Om de druk van de waterstraal te verlagen, moet het mondstuk linksom worden gedraaid. (Fig. 35)

Het korte mondstuk voor het spuithandvat monteren en verwijdersen (PW 350)

• Om het mondstuk te installereren moet het spuithandvat met een hand worden vastgehouden en moet de koppeling op het mondstuk in het spuithandvat worden gedrukt. Draai het mondstuk rechtsom en LAST het mondstuk los. Het mondstuk wordt op z^ plek vergrendeld. (Fig. 36)
• Om het mondstuk te verwijderen, drukt u het mondstuk in en draait u het linksom. Trek het mondstuk van het spuithandvat. (Fig. 37)

Mondstukken (PW 360, PW 370)

Het product wordt met 2 mondstukken geeverd:

• Eén 3-in-1 mondstuk dat op de spuitlans kan worden gemonteerd.
• Eén kort mondstuk met een rechte waterstraal dat op het spuithandvat kan worden gemonteerd.

Het 3-in-1-mondstuk kan op 3 manieren worden versteld:

"GROF"
"ZACHT I"

"Zacht II"

De "GROF"-afstelling heeft een roterende waterstraal en kan worden gebruikt voor het reinigen van oppervlakken die Niet gevoelig zich, zoals opritten. De "ZACHT I"-afstelling heeft een rechte waterstraal die kan worden gebruikt om gevoelige oppervlakken, zoals gelakte omheiningen, te reinigen. De "ZACHT II"-afstelling heeft een rechte waterstraal die kan worden gebruikt om gevoelige oppervlakken, zoals voertuigen, te reinigen. Voor PW 370, raadpleeg het display op het product voor aanbevolen gebruik.

Het mondstuk dat is aangeduid met "KORT MONDSTUK" heeft een rechte waterstraal met lage druk die kan worden gebruikt om een oppervlaklicht te spoelen. Deze kan nicht op de spuitlans worden geinstalleerd.

(Fig. 38)

Het 3-in-1 mondstuk voor de spuitlans monteren en verwijdersen (PW 360, PW 370)

Voer de volgende stappen uit om het 3-in-1-mondstuk te monteren.

a) Draai de spuitlans totdat het mondstuksymbol op een lijn ligt met de marketing op het spuithandvat. (Fig. 39)
b) Houd de spuitlans met een hand vast en druk het 3-in-1-mondstuk erin tot het in positie worden vergrendeld. Zorg ervoor dat u het lipje met een vierkante vom uitlijnt met de inkeping met een vierkante vom. (Fig. 40)

• Voer de volgende stappen uit om het 3-in-1-mondstuk te verwijderen.

a) Draai de spuitlans totdat het mondstuksymbol op een lijn ligt met de marketing op het spuithandvat. (Fig. 39)
b) Druk de knop op de spuitlans in en trek het 3-in-1-mondstuk van de spuitlans. (Fig. 41)

De waterstraal afstellen (PW 360, PW 370)

Let op: Wonneer het 3-in-1 mondstuk op de spuitlans is gemonteerd, worden de roterende waterstraal geselecteerd.

OPGELET: Gebruik de roterende waterstraal Niet voor gevoelige oppervlakken, bijvoorbeeld gelakte oppervlakken op een voertuig. De roterende waterstraal kan schade aan het oppervlak veroorzaken.

• Draai de spuitlans om de gewenste afstelling te selecteren. De afstelling is geseleedeerd wanner u een klik hoort. (Fig. 42)

Het korte mondstuk voor het spuithandvat monteren en verwijdersen (PW 360, PW 370)

• Om het monstuk te installereren moet het spuithandvat met een hand worden vastgehouden en moet de koppeling op het monstuk in het spuithandvat worden gedrukt. Draai het monstuk rechtsom en LAST het monstuk los. Het monstuk wordt op z^ plek vergrendeld. (Fig. 43)
• Om het mondstuk te verwijderen, drukt u het mondstuk in en draait u het linksom. Trek het mondstuk van het spuithandvat. (Fig. 44)

Het product gebruiken

1. Sluit het product aan op een waterbron. Zie Het product op een waterbron aansluiten op pagina 349
2. Ontlucht het systeme. Zie Het systemd ontluchten op pagina 350.
3. Start het product. Zie Product starten op pagina 350.

Het product op een waterbron aansluiten

Het product kan worden gebruikt met water uit de waterleiding of water uit een open waterbron, bijvoorbeeld een meer of een vat met water.

• Voor het aansluiten van het product op de waterleiding, die Het product op de waterleiding aansluiten op pagina 349.
• Om het product op een open waterbron aan te sluiten, die Het product op een open waterbron aansluiten op pagina 349.

Het product op de waterleiding aansluiten

1. Installeer de tuinslangadapter op de waterinlaat op het product. Zie De tuinslangadapter installeren op pagina 346
2. Sluit de tuinslang aan op de waterleiding. Gebruik een tuinslang van 12 inch die 10-25 m lang is. (Fig. 45)

OPGELET: De waterdruk in de waterleiding mag Niet hoger+zijn dan 1 MPa (10 bar).

OPGELET: De watertemperatuur in de waterleiding mag nicht hoger zichn dan 40^

1. Open de kraan van de waterleiding en zorg ervoor dat het water vrij vanaf de tuinslang kan stromen. (Fig. 46)
2. Sluit de kraan van de waterleiding.
3. Sluit de tuinslang aan op de waterinlaat op het product. (Fig. 47)

4. Sluit de stekker aan op het stopcontact.

5. Houd het spuithandvat met een hand goed vast en druk de hogedrukwaterslang in de selnkoppeling op het spuithandvat.

a) PW 350 (Fig. 22)
b) PW 360 en PW 370 (Fig. 23)

1. Open de kraan op de waterleiding.
2. Ontlucht het systemd voordat u het product gebruikt. Zie Het systemd ontluchten op pagina 350.

Het product op een open waterbron aansluiten

Het product kan worden gebruikt met water van een open waterbron, bijvoorbeeld eenmeer of een vat met water. Gebruik een aanzuigslang van 1/2 inch (niet inbegrepen) die maximaal 3 m lang is.

(Fig. 48)

OPGELET: De watertemperatuur in de waterbron mag Niet hoger zichn dan 20^

OPGELET: Het product mag nicht meer dan 0,5m boven de waterbron zijn.

1. Als de tuinslangadapter is geinstalleerd, moet deze van de waterinlaat op het product worden verwijderd. (Fig. 49)

OPGELET: Verwijder nicht het waterfilter in de waterinlaat.

1. Sluit een aanzuigslang (niet inbegren) aan op de waterinlaat op het product. (Fig. 50)
2. Plaats de aanzuigslang in de waterbron en zorg ervoor dat het filter volledig is ondergedompeld.

OPGELET: Gebruik geen aanzuigslang zonder filter.

1. Druk het lipje in de richting van de selnkoppeling op het spuithandvat en trek de hogedrukwaterslang UIT.

a) PW 350 (Fig. 24)
b) PW 360 en PW 370 (Fig. 25)

1. Sluit de stekker aan op een stopcontact.

2. Zet de aan-/uitschakelaar in de aan (I)-stand en LAST het product 2 minuten werken.

3. Zet de aan-/uitschakelaar in de uit (0)-stand.

4. Houd het spuithandvat met een hand goed vast en druk de hogedrukwaterslang in de selnkoppeling op het spuithandvat.

a) PW 350 (Fig. 22)
b) PW 360 en PW 370 (Fig. 23)

1. Ontlucht het systeme voordat u het product gebruikt. Raadpleeg Het systeme ontluchten op pagina 350.

OPGELET: Zorg ervoor dat de aan/- uitschakelaar in de uit (0)-stand staat voordat u het system ontlucht.

1. Sluit het product aan op een waterbron. Raadpleeg Het product op een waterbron aansluiten op pagina 349.
2. Installeer de spuitlans op het spuithandvat. Raadpleeg De spuitlans installeren op pagina 347.
3. Deactivateer de vergrendeling van de activeringsschakelaar. Raadpleeg De vergrendeling van de activeringsschakelaar activeren en deactiveren op pagina 350.
4. Druk de activeringsschakelaar in en houd deze ingedrukt totdat water uit het mondstuk op de spuitlans komt.

a) PW 350 (Fig. 51)
b) PW 360 en PW 370 (Fig. 52)

Het product loskoppelen van de waterbron

1. Zet de aan-/uitschakelaar in de uit (0)-stand.
2. Als het product is aangesloten op de waterleiding要去 de kraan op de waterleiding worden gesloten.
3. Als het product is aangesloten op de waterleiding,要去 de tuinslang worden losgekoppeld van de waterleiding.(Fig.53)
4. Als het product is aangesloten op een open waterbron,要去 de aanzuigslang uit de waterbron worden verwijderd.
5. Druk de activeringsschakelaar in en houd deze ingedrukt totdat er geen water meer uit het mondstuk komt.
6. Koppel de tuinslang los van de waterinlaat op het product.
7. Als het product is aangesloten op een open waterbron, moet de aanzuigslang worden losgekoppeld. (Fig. 54)
8. Druk het lipje in de richting van de selnkoppeling op het spuithandvat en trek de hogedrukwaterslang UIT.

a) PW 350 (Fig. 24)
b) PW 360 en PW 370 (Fig. 25)

1. Zet de aan/uitschakelaar in de aan (I)-stand. Laat het product werken totdat er geen water meer uit de hagedrukslang komt.
2. Zet de aan-/uitschakelaar in de uit (0)-stand.
3. Laat het spuithandvat, de spuitlans en de mondstukken drogen voordat u het product opbergt.

De vergrendeling van de activeringsschakelaar activeren en deactiveren

• Om de vergrendeling van de activeringsschakelaar te activeren,要去 de knop maar de vergrendelde stand worden gedrukt.

a) PW 350 (Fig. 55)
b) PW 360 en PW 370 (Fig. 56)

• Om de vergrendeling van de activeringsschakelaar te deactiveren, moet de knop waar de ontgrendelde stand worden gedrukt.

Product starten

OPGELET: Gebruik het product alleenrechtop. Als u het product in horizontale positie gebruikt, kan het beschadigd raken.

1. Sluit het product aan op een waterbron. Zie Het product op een waterbron aansluten op pagina 349.
2. Sluit de stekker aan op een stopcontact.
   3.Zet de aan/uitschakelaar in de aan (I)-stand. (Fig. 57)
3. Deactiveer de vergrendeling van de activeringsschakelaar. Zie De vergrendeling van de activeringsschakelaar activeren en deactiveren op pagina 350.
4. Druk de activeringsschakelaar op het spuithandvat in.

Let op: Het product stopt automatisch als u de activeringsschakelaar loslaat.

Product stoppen

Let op: Het product stopt automatisch als u de activeringsschakelaar loslaat.

1. Laat de activeringsschakelaar op het spuithandvat los.
2. Activeer de vergrendeling van de activeringsschakelaar. Raadpleeg De vergrendeling van de activeringsschakelaar activeren en deactiveren op pagina 350.
3. Zet de aan-/uitschakelaar in de uit (0)-stand. (Fig. 58)
4. Haal de stekker uit het stopcontact.
5. Koppel het product los van de waterbron. Raadpleeg Het product loskoppelen van de waterbron op pagina 350.

Let op: Koppel het product als u langer dan 5 minuten wegaat van het product.

De hoek van het spuithandvat afstellen (PW 360, PW 370)

1. Druk op de knop en draai het handvat rechtsom of linksom. (Fig. 59)
2. Laat de knop los. Het handvat worden op z'n plek vergrendeld.

De schuimspuit gebruiken (PW 350)

1. Verwijder de schuimspuituit de houder. (Fig. 60)
2. Vul het reservoir op de schuimspuit met reinigingsmiddel.

OPGELET: Gebruik alleen reinigingsmiddelen die worden aanbevolen door Husqvarna.

1. Druk de selnkoppeling op de schuimspuit in de selnkoppeling op de spuitlans totdat deze in de positie worden vergrendeld. De flens op de schuimspuit要去e een lijn staan met de groef in de spuitlans. (Fig. 61)
2. Sluit het product aan op een waterbron. Raadpleeg Het product op een waterbron aansluiten op pagina 349.
3. Start het product. Raadpleeg Product starten op pagina 350.

De schuimspuit gebruiken (PW 360, PW 370)

1. Verwijder de schuimspuit uit de houder. (Fig. 62)

2. Vul het reservoir op de schuimspuit met reinigingsmiddel.

OPGELET: Gebruik alleen reinigingsmiddelen die worden aanbevolen door Husqvarna.

1. Duw de koppeling op de schuimspuit in het spuithandvat. Draai de schuimspuit rechtsom en LAST de schuimspuit los. De schuimspuit wordt in positie vergrendeld. (Fig. 63)
2. Sluit het product aan op een waterbron. Raadpleeg Het product op een waterbron aansluiten op pagina 349.
3. Start het product. Raadpleeg Product starten op pagina 350.
4. Draai aan de knop op de schuimspuit om in te stellen hoeveel schuim worden gebruikt. Draai de knop rechtsom om meer schuim te gebruiken. Draai de knop linksom om minder schuim te gebruiken. (Fig. 64)
5. Draai de afdekking van het mondstuk om het schuimspuitpatroon in te stellen. Draai de afdekking van het mondstuk rechtsom voor een kleiner schuimspuitpatroon of linksom voor een breder schuimspuitpatroon. (Fig. 65)

Onderhoud

Inleiding

WAARSCHUWING: Voordat u onderhoud gaat uitvoeren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

Voor alle onderhouds- en reparatiewerkzaamheden aan het product is speciale training nodig. Wij garanderen de beschikbaarheid van professionele reparations en onderhoud.

Zie www.husqvarna.com voor meer gedetailleerde informatatie.

Onderhoudsschema

Onderhoud Vóró ge-	bruik	Na ge-bruik	Vóró op-slag
Voer een algemene inspectie uit. Raadpleeg Algemene inspectie uitvoeren op pagina 352.	X
Reinig het product. Raadpleeg Product reinigen op pagina 352.		X
De spuitlans en de mondstukken reinigen. Raadpleeg Product reinigen op pagi-na 352.		X
Het waterfilter reinigen. Vervang het waterfilter als het beschadigd is. Raadpleeg Het waterfilter reinigen op pagina 352.		X
Smeer de O-ringen op de koppelingen. Raadpleeg De O-ringen op de koppelin-gen smeren op pagina 353		X
Reinig het filter in de schuimspuit. X

Algemene inspectie uitvoeren

WAARSCHUWING: Zet de aan/- uitschakelaar in de uit (0)-stand en haal de stekker uit het stopcontact voordat u onderhoud aan het product uitvoert.

OPGELET: Koppel het product los van de waterbron en zorg ervoor dat alle onderdelen droog zijn voordat u onderhoud aan het product UITvoert.

• Controller of de moeren en de schroeven op het product goed zijn vastgedraaid.
• Zorg dat de kabels van het product zich in een positie vinden waarin ze Niet beschadigd können raken.
• Controller de hagedrukslang op slijtage en beschadiging.

WAARSCHUWING: Gebruik het product Niet als de hagedrukslang versleten of beschadigd is.

Product reinigen

WAARSCHUWING: Zet de aan/- uitschakelaar in de uit (0)-stand en haal de stekker uit het stopcontact voordat u onderhoud aan het product uityoert.

OPGELET: Koppel het product los van de waterbron en zorg ervoor dat alle onderdelen droog zijn voordat u onderhoud aan het productuitvoert.

• Reinig alle externe onderdelen met een droge doeck.
• Reinig het product Niet met een hagedruksput.
• Houd de luchtinlaten schoon om ervoor te zorgen dat het product algijd een voldoende koele temperatuur heeft.

De spuitlans en de mondstukken reinigen (PW 350)

WAARSCHUWING: Zet de aan/- uitschakelaar in de uit (0)-stand en haal

de stekker uit het stopcontact voordat u onderhoud aan het product uitvoert.

OPGELET: Koppel het product los van de waterbron voordat u onderhoud aan het product uitvoert.

1. Als een mondstuk op de spuitlans is geinstalleerd,要去 deze van de spuitlans worden verwijderd. Raadpleeg Mondstukken (PW 350) op pagina 347.
2. Reinig de mondstukken, de koppeling op de spuitlans en de koppeling op het spuithandvat met zoep en water. (Fig. 66)
3. Als er een blokkade in de mondstukken is, moet deze worden verwijderd met het reinigingsgereedschap. (Fig. 67)

De spuitlans en de mondstukken reinigen (PW 360, PW 370)

WAARSCHUWING: Zet de aan/- uitschakelaar in de uit (0)-stand en haal de stekker uit het stopcontact voordat u onderhoud aan het product uitvoert.

OPGELET: Koppel het product los van de waterbron voordat u onderhoud aan het product uitvoert.

1. Als een mondstuk op de spuitlans is geinstalleerd,要去 deze van de spuitlans worden verwijdderd. Raadpleeg Mondstukken (PW 360, PW 370) op pagina 348.
2. Reinig de mondstukken, de koppeling op de spuitlans en de koppeling op het spuithandvat met zoep en water. (Fig. 68)
3. Als er een blokkade in de mondstukken is, moet deze worden verwijderd met het reinigingsgereedschap. (Fig. 69)

Het waterfilter reinigen

WAARSCHUWING: Zet de aan/- uitschakelaar in de uit (0)-stand en haal de stekker uit het stopcontact voordat u onderhoud aan het product uitvoert.

OPGELET: Koppel het product los van de waterbron voordat u onderhoud aan het product UITvoert.

1. Als de tuinslangadapter is geinstalleerd, moet deze van de waterinlaat op het product worden verwijderd. (Fig. 49)
2. Trek het waterfilter eruit. Gebruik een tang. (Fig. 70)
3. Controller het waterfilter op beschadiging. Vervang het waterfilter als het beschadigd is. (Fig. 71)
4. Spoel het waterfilter met schoon water. (Fig. 72)
5. Installee het waterfilter in omgekeerde volgorde.

Het filter in de schuimspuit reinigen

1. Druk de pin voorzichtig eenklein stukje waar buiten met eenkleine inbussleutel of een soortgelijk gereedschap. (Fig. 73)
2. Gebruik een tang om de pin eruit te trekken. (Fig. 74)
3. Draai de afdekking van het mondstuk linksom en verwijder deze van de schuimspuit. (Fig. 75)
4. Verwijder der ring. (Fig. 76)
5. Verwijder de schroef en de afdekking aan de rechterkant. (Fig. 77)
6. Verwijder de schroef en de afdekking aan de linkerkant. (Fig. 78)
7. Verwijder de klem en de mondstukeenheid. (Fig. 79)
8. Gebruik een tang om de filterhouser (A) eruit te trekken. (Fig. 80)
9. Druk het filter (B) voorzichtigelijk maar buiten met eenkleine inbussleutel of een soortgelijk gereedschap.
10. Spoel het filter met schoon water. Vervang het filter als het is beschadigd of Niet volledig kan worden gereinigd. (Fig. 81)
11. Zet de schuimspuit waar in omgekeerde volgorde in elkaar.

De O-ringen op de koppelingen smeren

WAARSCHUWING: Zet de aan/- uitschakelaar in de uit (0)-stand en haal

de stekker uit het stopcontact voordat u onderhoud aan het product uitvoert.

OPGELET: Koppel het product los van de waterbron en zorg ervoor dat alle onderdelen droog zijn voordat u onderhoud aan het product UITvoert.

1. Verwijder de spuitlans van het spuithandvat en verwijder het spuithandvat van de hogedrukslang. Zie De spuitlans verwijdersen op pagina 347 en Het spuithandvat verwijdersen op pagina 347.
2. Smeer de O-ringen op de tuinslangadapter, de spuitlans en de hogedrukslang met vet. Zie Technische gegevens op pagina 356 voor het juiste type vet.

(Fig. 82)

De afdekking van de slanghaspel verwijdersen en installereren

WAARSCHUWING: Zet de aan/- uitschakelaar in de uit (0)-stand en haal de stekker uit het stopcontact voordat u onderhoud aan het product uityoert.

OPGELET: Koppel het product los van de waterbron en zorg ervoor dat alle onderdelen droog� voordat u onderhoud aan het product UITvoert.

De afdekking van de slanghaspel is met 3 klikvergrendelingen bevestigd.

1. Druk de 3 klikvergrendelingen in en verwijder voorzichtig de afdekking van de slanghaspel. (Fig. 83)
2. Om de afdekking van de slanghaspel te installereren,要去 deze voorzichtig worden aangedrukt tot de klikvergrendelingen in positie worden vergrendeld.

Probleemoplossing

Probleemoplossingsschema

Probleem Mogelijk ooorzaak Oplossing
Het product start nicht. De stekker is Niet	aangesloten op een stopcontact.	Sluit de stekker aan op een stopcontact.
	De aan/uitschakelaar staat in uit (0)-stand.	Zet de aan/uitschakelaar in de aan (I)-stand.
	Er is geen elektriciteit in het stopcontact.	Raadpleeg een erkende elektricitien.
	De voedingskabel is beschadigd. Nee	contact op met een erkende serviceworkplaats.
	De thermische beschemming heeft de voeding gestopt.	Wacht tot het product is afgekoeld voordat u het product waar gaat gebruiken.
	Er is een verkeerd type verlangkabel gebruikt.	Zorg ervoor dat de verlangkabel volledig is afgewikkeld en dat de voedingsspanning overeenkomt met de spanning van het product.
Het display start nicht als de aan/uitschakelaar in de stand ON (I) worden gezet.	De stekker is Niet aangesloten op een stopcontact.	Sluit de stekker aan op een stopcontact.
De zekering springtijdens de start of het bedrijf.	Er is een verkeerd type zekering gebruikt.	Zorg ervoor dat u een trage zekering van klassse 'C' of 'K' gezruikt.
Het product stopt nicht. Het product is beltschadigd. Haal de stekker uit het stopcontacten neem contact op met een erkende serviceworkplaats.
Het product worden te heet. De luchtstroom is onvoldoende. Reinig de luchtinlaten.
Het product werkt nicht gelijkmatig. Er zit lucht in het systeme. Ontlucht het systeme.
De waterdruk is ontoreikend. De slangg is geknikt. Controller of de slangen niet geknikt zichn.
			De aan/uitschakelaar staat in uit (0)-stand.	Zet de aan/uitschakelaar in de aan (I)-stand.
			De waterdoorvoer is onvoldoende. Zorg ervoor dat het product correct is aangesloten op de waterbron. Zorg dat de waterdoorvoer voldoende is.
			Het waterfilter is verstopt. Het waterfilter reinigen.
			Er zit lucht in het systeme. Ontlucht het systeme.
			De accessoire is Niet correct. Zorg ervoor dat u de juiste accessoire gezruikt.
De hagedrukwaterslang kan nicht worden uitgetrokken.	De slanghaspel is geblokkeerd. Verwijder de afdekking van de slang-haspel en verwijder de blokkade. Reinig de slanghaspel.
Probleem Mogelijk oorzaak Oplossing
Er is een lekkage in de koppelingen. De	De O-ringen zijn versleten of bescha-digd.	Vervang de O-ringen.

Schema voor probleemoplossing, display (PW 370)

Probleem Mogelijkoorzaak Oplossing
Rood temperatuursymbol. Raad-pleeg de foulmelding op het displayvoor meer informatie.	De omgevingstemperatuur in hetwerkgebied is te laag.	Gebruik het product alleen wanner de omgevingstemperatuur 4 °C of hoger is.
	De omgevingstemperatuur in de op-slagruimte is te laag.	Bewaar het product in een droge envorstvrijne omgeving. Zorg ervoor datde omgevingstemperatuur in de op-slagruimte hoger is dan 0°C.
	De waterinlaattemperatuur is tehoog.	Zorg ervoor dat de waterinlaattempe-ratuur maximaal 40 °C is.
Rood gereedschapssymbol. Raad-pleeg de foulmelding op het displayvoormeer informatie	De watersensor kan het waterpeil Niet registeren.	Stop het product en wacht 5 minutenvoordat u het product opnieuw start.Indien het probleem zich blijft voor-doen, neem dan contact op met eenerkende serviceworkplaats.
	De temperatuursensor kan de water-temperatuur Niet registeren.
Geel gereedschapssymbol. Raad-pleeg de foulmelding op het displayvoormeer informatie	Het worden aanbevolen om de O-rin-gen te verrangen.	Vervang de O-ringen.
	Het worden aanbevolen om het water-filter in de waterinlaat van het productte reinigen.	Reinig het waterfilter in de waterin-laat van het product.

Vervoer, opslag en verwijdering

Transport

Haal de stekker uit het stopcontact voordat het product worden getransporteerd.
- Koppel het product los van de waterbron voordat het product worden getransporteerd.
- Bevestig het product om bewegingijdens het transport te voorkomen.

Opslag

Leeg al het water uit het product, de hagedrukwaterslang en de accessoires voordat u het product opbergt. Raadpleeg Het product loskoppelen van de waterbron op pagina 350.

• Het product voorbereiden voor opslag. Raadpleeg Het product voorbereiden voor opslag op pagina 355.
• Bewaar het product in een droge en vorstvrijne omgeving.

Het product voorbereiden voor opslag

1. Stop het product en koppel de voedingskabel los van de voedingsbron.
2. Koppel het product los van de waterbron. Raadpleeg Het product loskoppelen van de waterbron op pagina 350.

3. Controller of alle accessoires droog zich.

4. Plaats het spuithandvat, de spuitlans, de schuimspuit en de mondstukken in de betreffende houders.

5. Koppel de hagedrukwaterslang los van het spuithandvat en wikkel de hagedrukwaterslang op de slanghaspel op. (Fig. 26)
6. Plaats de voedingskabel in de houder en bevestig de band. (Fig. 84)
7. Klap de transporthandgreep in. Raadpleeg De transporthandgreep uitklappen en inklappen op pagina 347.

inzamelsysteme voor elektrische en elektronische apparatuur. Dit draagt bij aan een goed afvalbeheer aan het einde van de levensduur. Neem contact op met deplaatselijke autoriteiten, de afvalverwerkingsdienst, uw dealer of verkoper vooreer informatie. Onjuiste afvoer kan een potentieel negatief effect hebben op het milieu en de volksgezondheid vanwege de mogelijk aanwezigheid van gevaarlijke stoffen.

(Fig. 13)

Let op: Het symbol staat op het product of op de verpakking van het product.

Afvoer

Het symbol betekent dat het product geen huishoudelijk afval is. Lever het in bij uw lokale

Technische gegevens

	PW 350 PW 360 PW 370
Motor en pomp
Type Motor van AC-se-	rie	Motor van AC-se-rie	Motor van AC-se-rie
Vermogen, W 2100 2100 2300
Spanningsbereik, V 230-240 230-240 230-240
Frequentie, Hz 50 50 50
Nominate stroom, A 10 10 10
Max. waterdoorvoer, l/min. 7,5 7,5 8,3
Wateruitgangsdruk, tijdens bedrijf, bar/MPa 125/12,5 125/12,5 135/13,5
Max. wateruitlaatdruk, bar/MPa 150/15 160/16 170/17
Max. waterinlaatdruk, bar/MPa	10/1	10/1	10/1
Max. waterinlaattemperatuur, °C/°F	40/104 40/104 40/104
Max. waterinlaattemperatuur (in aanzuigstand), °C/°F	20/68	20/68	20/68
IP-klasse	IPX5	IPX5	IPX5
Veiligheidsklasse	Klasse I Klasse 1	Klasse 1
Smering
Type vet voor het smeren van O-ringen	Universeel wit si-liconenvet	Universeel wit si-liconenvet	Universeel wit si-liconenvet
Gewicht
Gewicht, kg	21,7	22,1	22,7
Geluidsemissies 78
Geluidsvermogenniveau, gemeten dB(A) 86,3 86,3 86
Geluidsvermogenniveau, gegandeerd LWA dB(A) 85±3 85±3 86±3
Geluidsniveauaus 79
Geluidsdrukniveau LpA dB(A) 71,1±2 71,1±2 70,8±2
Trillingsniveau 80
Hand/arm (met standard Mondstuk) m/s2	<2,5 <2,5 <2,5

Accessoires

Goedgekeurde accessoires

Goedgekeurde accessoires	Art.nr.
Oppervlaktereiniger SC 400 590 65 78-01
Oppervlaktereiniger SC 300 590 65 79-01
Waterfilter 590 65 93-01
Terugslagklep 590 65 95-01
Aanzuigslang 590 65 97-01
Schuimsprit FS 400 546 87 18-01
Schuimsprit FS 300 590 66 04-01
Wateraanzuigmondstuk 590 66 05-01
Roterende borstelset 590 66 06-01
Voertuigset 590 66 07-01
Verlengslang, versterkt met textiel, 8 m	590 66 08-01
Verlengslang, versterkt met staal, 10 m	590 66 09-01
Pijpreinigungsslang, 15 m	590 66 10-01
Gebogen spuitlans	590 66 11-01
Steen- en houtreiniger	590 66 12-01
Voertuigreiniger en wax 590 66 13-01
O-ringset	591 10 64-01

Verklaring van overeenstemming

EU-verklaring van overeenstemming

Wij, Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel: [phone], verklaren onder once alleenverantwoordelijkheid dat het product:

Beschrijving Hopedrukreiniger
Merk Husqvarna
Type/model PW 350, PW 360
Identificatie Serienummers vanaf 2023 en verder

voldoen volledig aan de volgende EU-richtlijnen en -regelgeving:

Verordening Beschrijving
2006/42/EG "beteffende machines"
2014/30/EU "beteffende elektron magnetische compatibilität"
2000/14/EG, Bijlage V "beteffende de geluidsemissies in het milieu"
2011/65/EU	"inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur"

en dat de volgende normen
en/of technische specificaties zijn
toegepast: EN 60335-1:2012/A11:2014/A13:2017/
A1:2019/A14:2019/A2:2019/A15:2021, EN
60335-2-79:2012, EN 62233:2008, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN 61000-3-3:2013/A2:2021, EN IEC 63000:2018.

Voor informatatie over geluidsemissies, die Technische gegevens op pagina 356.

Huskvarna, 2023-11-20

Verantwoordelijk voor technische documentatie

EU-verklaring van overeenstemming

Wij, Husqvarna AB, SE-561 82 Huskvarna,

Zweden, tel: [phone], verklaren onder unsere

alleenverantwoordelijkheid dat het product:

Beschrijving Hopedrukreiniger
Merk Husqvarna
Type/model PW 370
Identificatie Serienummers vanaf 2023 en verder

voldoen volledig aan de volgende EU-richtlijnen en

-regelgeving:

Verordening Beschrijving
2006/42/EG "beteffende machines"
2014/30/EU "beteffende elektronische compatibiliteit"
2000/14/EG, Bijlage V "beteffende de geluidsemissies in het milieu"
2011/65/EU	"inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur"

en dat de volgende normen

en/of technische specificaties+zijn

toegepast: EN 60335-1:2012/A11:2014/A13:2017/

A1:2019/A14:2019/A2:2019/A15:2021, EN

60335-2-79:2012, EN 62233:2008, EN 55014-1:2021,

EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN

61000-3-11:2019, EN IEC 63000:2018.

Voor informatatie over geluidsemissies, zie Technische

gegevens op pagina 356.

Huskvarna, 2023-11-20

Verantwoordelijk voor technische documentatione

INNHOLD

Innledning 360

Sikkerhet. 362

Montering. 367

Bruk. 368

Vedlikehold. 372

Feilsøking. 374

Echipament de protectie personala

AVERTISMENT: Ina naite de a utilizes produsul, citi instru ciunile de averizare de mai jos.

Pentru a efectua o inspectie generala

AVERTISMENT:Puneti comutatorul de alimentare in pozitia oprit (0) si deconnectati fisa de alimentare de la sursa de alimentare inainte de a efectua lucrari de intretinere asupra produsului.

Originele instructies
