Vrsta izdelka	Električni visokotlačni čistilnik
Znamka	Husqvarna
Model	PW 350
Teža	21,7 kg
Nazivna moč	2100 W
Napajalna napetost	230-240 V ~ 50 Hz
Nazivni tok	10 A
Delovni tlak	125 bar
Maksimalni tlak	150 bar
Maks. pretok vode	7,5 l/min
Maks. vstopni tlak	10 bar
Maks. vstopna temperatura	40 °C
Stopnja zaščite	IPX5
Varnostni razred	Razred I
Raven hrupa (zvočna moč)	86,3 dB(A)
Raven vibracij	< 2,5 m/s²
Tip motorja	AC serijski motor
Mazanje tesnil	Bela silikonska mast
Priložene šobe	Rotacijska šoba, ravna šoba, kratka šoba
Vključen penilnik	Da
Varnostne funkcije	Blokada sprožilca, toplotna zaščita, razbremenilni ventil
Predvidena uporaba	Samo za gospodinjsko čiščenje

Pogosto zastavljena vprašanja - PW 350 HUSQVARNA

Kakšen je delovni tlak čistilnika PW 350?

Delovni tlak je 125 bar (12,5 MPa), maksimalni tlak pa doseže 150 bar (15 MPa).

Kako zaženem visokotlačni čistilnik?

Priključite izdelek na vir vode in električno napajanje. Preklopite stikalo v položaj vklop (I), sprostite blokado sprožilca in pritisnite sprožilec moči. Izdelek se samodejno ustavi, ko sprostite sprožilec.

Katere šobe so priložene PW 350?

Priložene so tri šobe: rotacijska vodna šoba (INTENZIVNA ŠOBA) za neobčutljive površine, ravna vodna šoba (NEŽNA ŠOBA) za občutljive površine in kratka šoba z nizkim tlakom za rahlo izpiranje.

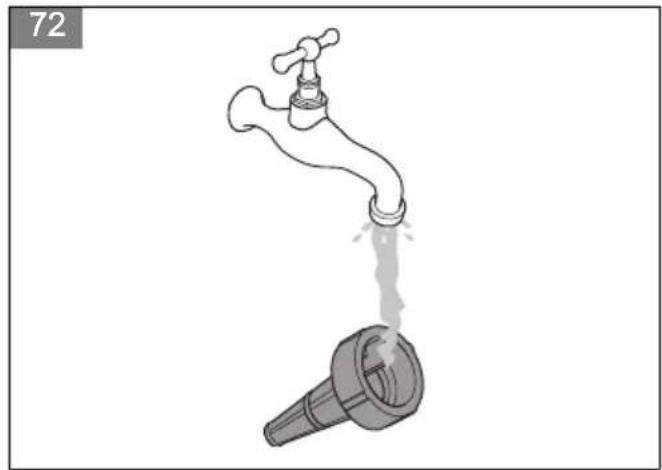

Kako očistim vodni filter?

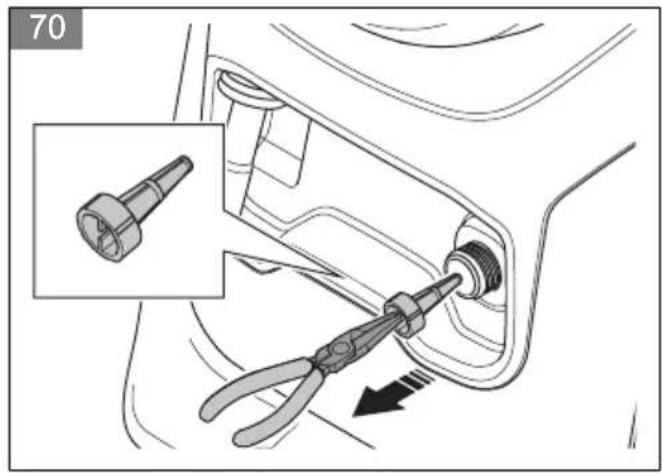

Odstranite adapter za vrtno cev, z kleščami vzemite vodni filter, sperite ga s čisto vodo in preglejte. Zamenjajte ga, če je poškodovan.

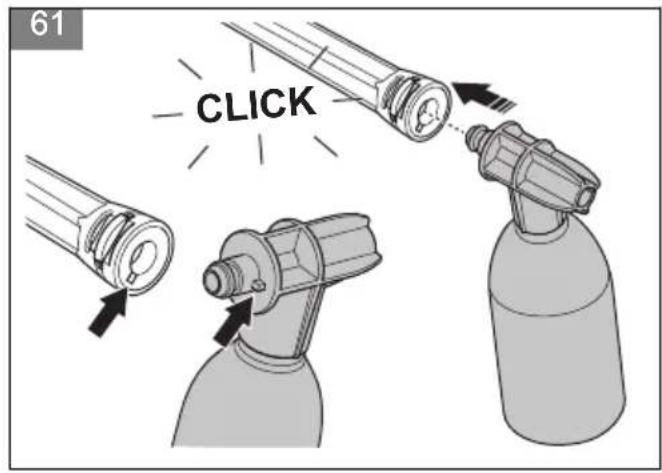

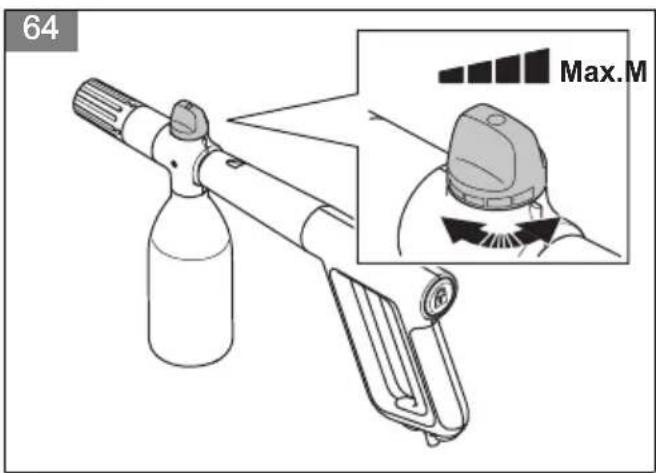

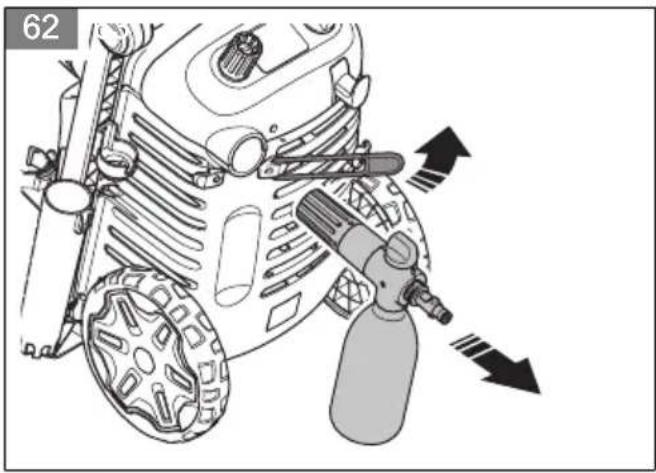

Kako uporabljam penilnik?

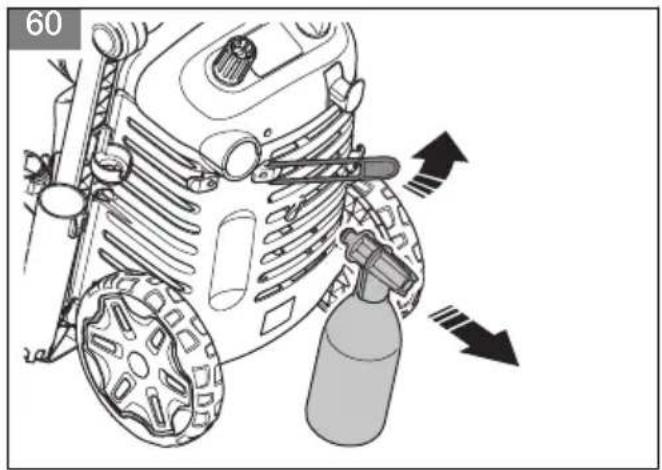

Penilnik odstranite iz nosilca, napolnite rezervoar s čistilnim sredstvom Husqvarna, pritrdite ga na vodno cev (PW 350) ali ročaj (PW 360/370), nato zaženite izdelek. Količino pene nastavite z gumbom, obliko pa s pokrovom šobe.

Kaj storiti, če izdelek ne zažene?

Preverite, ali je napajalni vtič priključen, ali je stikalo v položaju vklop (I) in ali vir napajanja deluje. Če je toplotna zaščita izklopila, počakajte, da se izdelek ohladi. Če težava vztraja, se obrnite na pooblaščeni servis.

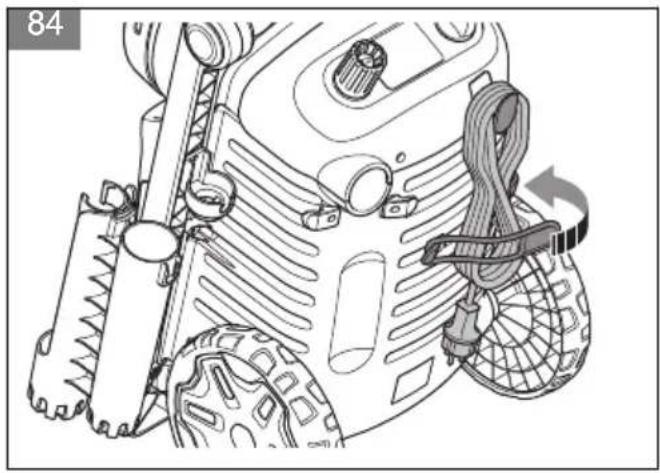

Kako pospravim čistilnik po uporabi?

Ustavite izdelek, izključite napajanje in vodo, izpustite vodo iz sistema, očistite pribor in ga posušite. Visokotlačno cev navijte na navijalo, kabel namestite na nosilec, zložite ročaj in shranite na suhem mestu, zaščitenem pred zmrzaljo.

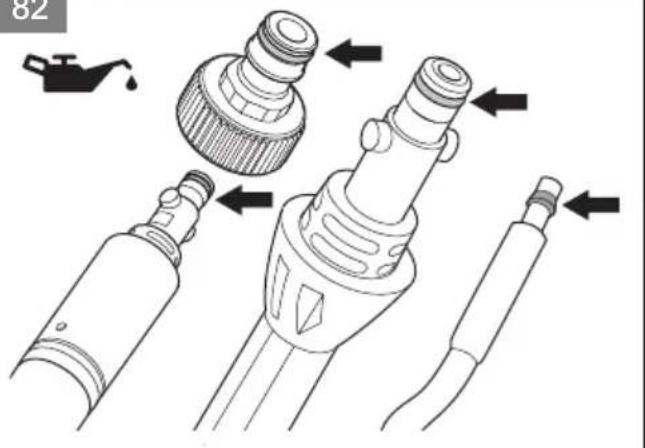

Katero mast uporabiti za O-tesnila?

Uporabite belo univerzalno silikonsko mast za mazanje O-tesnil adapterja cevi, cevi in visokotlačne cevi.

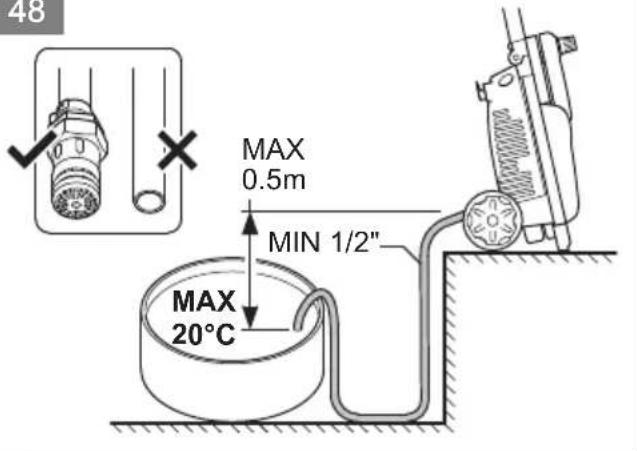

Ali lahko uporabim vodo iz jezera ali rezervoarja?

Da, z sesalno cevjo premera 1/2 palca (največ 3 m, ni priložena). Temperatura vode ne sme presegati 20 °C. Prepričajte se, da je vodni filter potopljen in da izdelek ni več kot 0,5 m nad virom.

Kateri pribor je na voljo za PW 350?

Homologirani pribor, kot so površinski čistilnik (SC 400/300), vodni filter, protipovratni ventil, sesalna cev, penilnik FS 400/300, sesalna šoba, komplet rotacijskih krtač, komplet za vozila, podaljški cevi, ukrivljena cev itd. Seznam je v navodilih.

NAVODILA ZA UPORABO PW 350 HUSQVARNA

SL Navodila za uporabo

SR Prirucnik za rukovaoca

SV Bruksanvisning

TR Kullanim kilavuzu

UK Noci6HnK KopncTyBaHa

274-295

317-337

338-359

360-379

380-402

403-425

426-447

448-471

472-492

493-512

513-532

533-553

554-573

574-597

28

30
31

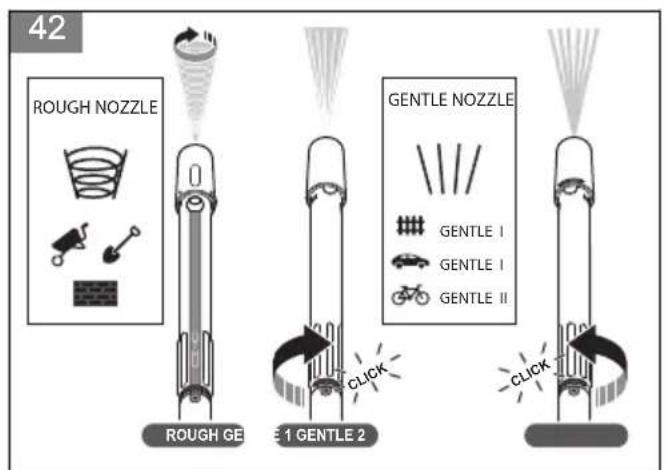

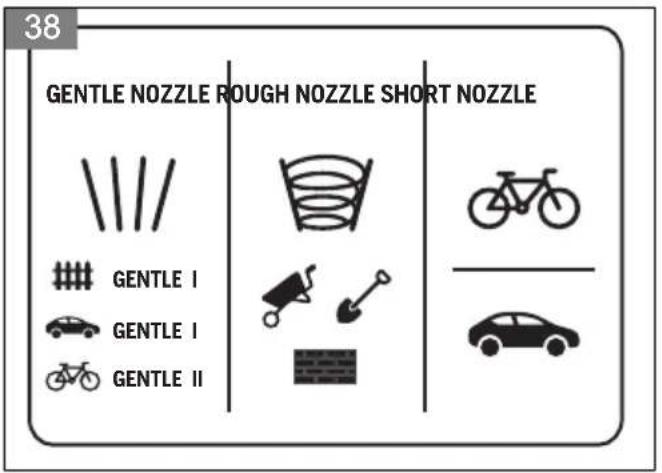

GENTLE NOZZLE ROUGH NOZZLE SHORT NOZZLE

32

34

35

44

46

47

48

50

76

78

80

82

Contents

Introduction. 13

Safety. 15

Assembly 20

Operation 20

Maintenance. 24

Troubleshooting 27

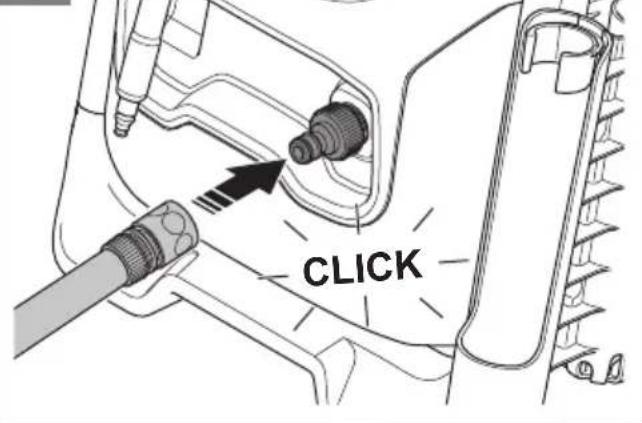

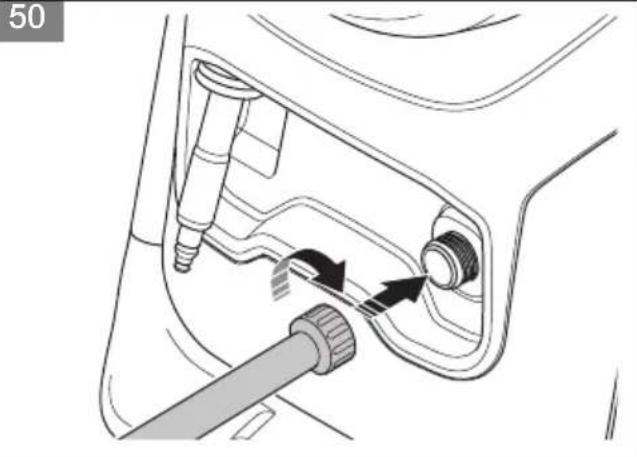

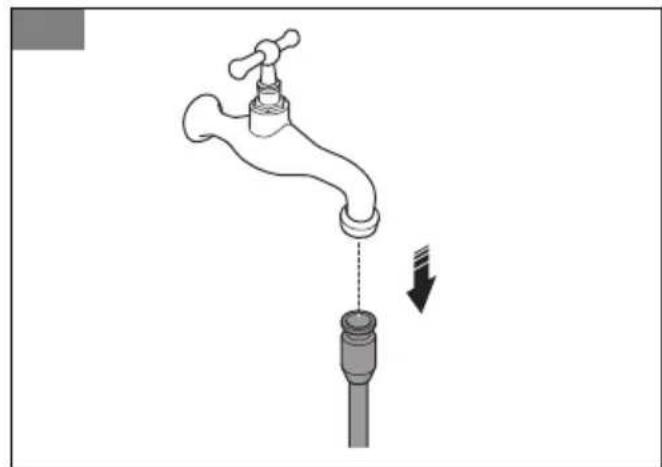

PripojeniVyrobku k vodovodnimu Rozvodu

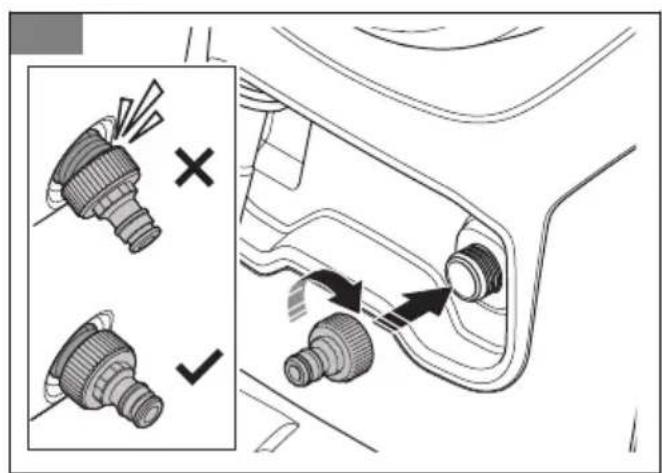

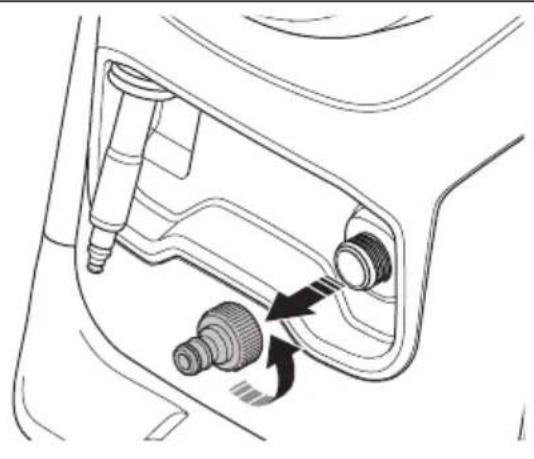

1. Nasadte adaptorz zahrdni hadice na privod vody na vyrobku. Viz ccast Montaz adaptoru zahrdni hadice na strani 64.
2. Pripojte zahradni hadici k vodovodnimu rozvodu. Pouzijte 1 / 2 palcovou (12,7mm) zahradni hadici o delce 10 a'z 25 m. (Obr.45)

Pripojeniyrobku kotevienemu zdroji vody

techniniq specifikaciju: EN 60335-1:2012/A11:2014/

A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN

60335-2-79:2012, EN 62233:2008, EN 55014-1:2021,

EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN

61000-3-3:2013/A2:2021, EN IEC 63000:2018.

Odpravljanetezav. 507

Transport skladischenje in odstranitev. 508

Tehnici podatki 509

Dodatki. 510

Izjava o skladnosti 511

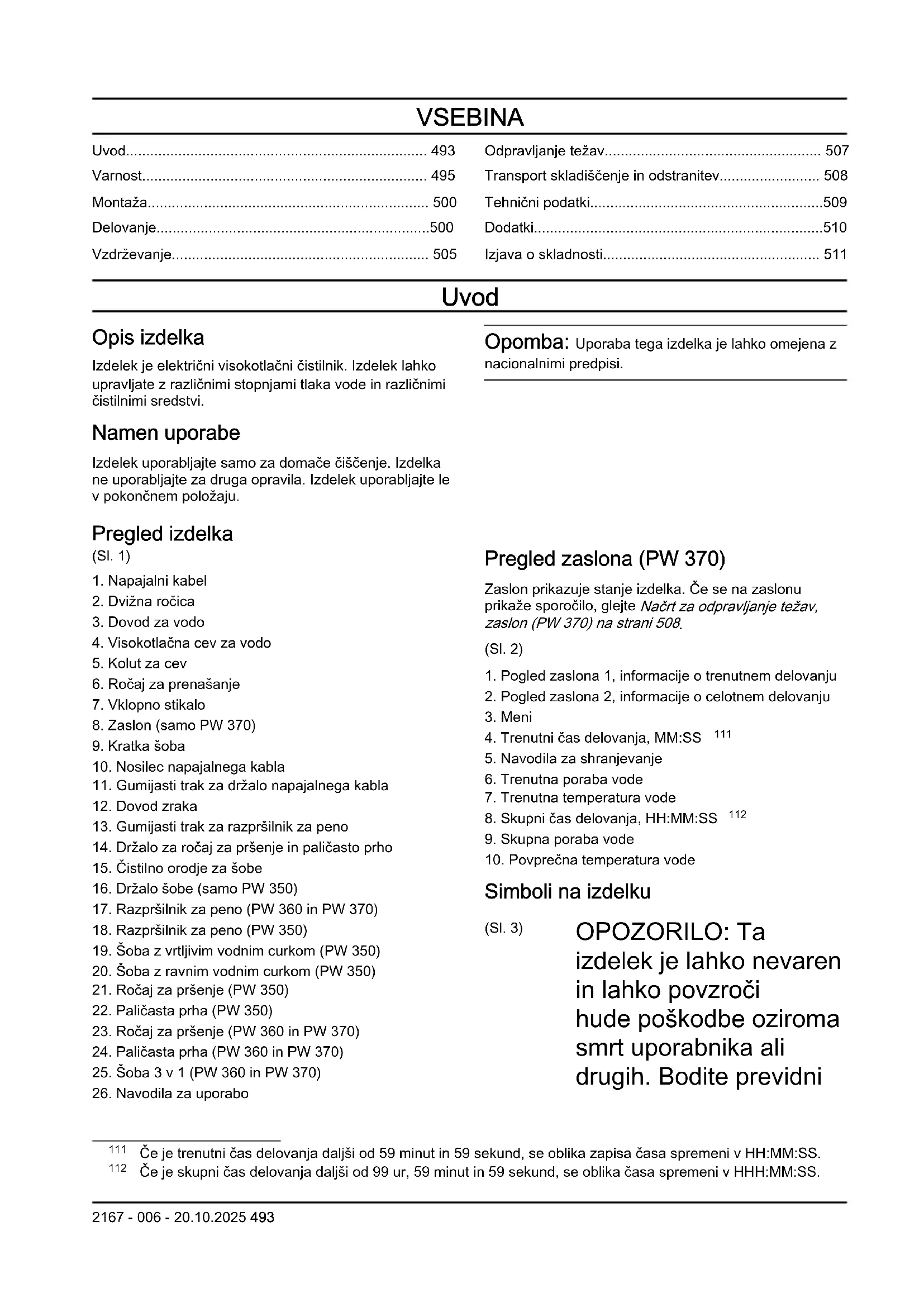

Uvod

Opis izdelka

Izdelek je elektrichi visokotlačni Čistilnik. Izdelek lahko upravlaje z razlicni stopnami tlaka vode in razlicničistilimi sredstvi.

Namen uporabe

Izdelek uporabljaje samo za domače cisćenje. Izdelka ne uporabljaje za druga opravila. Izdelek uporabljaje le vPokončem položaju.

Opomba: Uporaba tega izdelka je lahko omejena z nacionalnimi predpis.

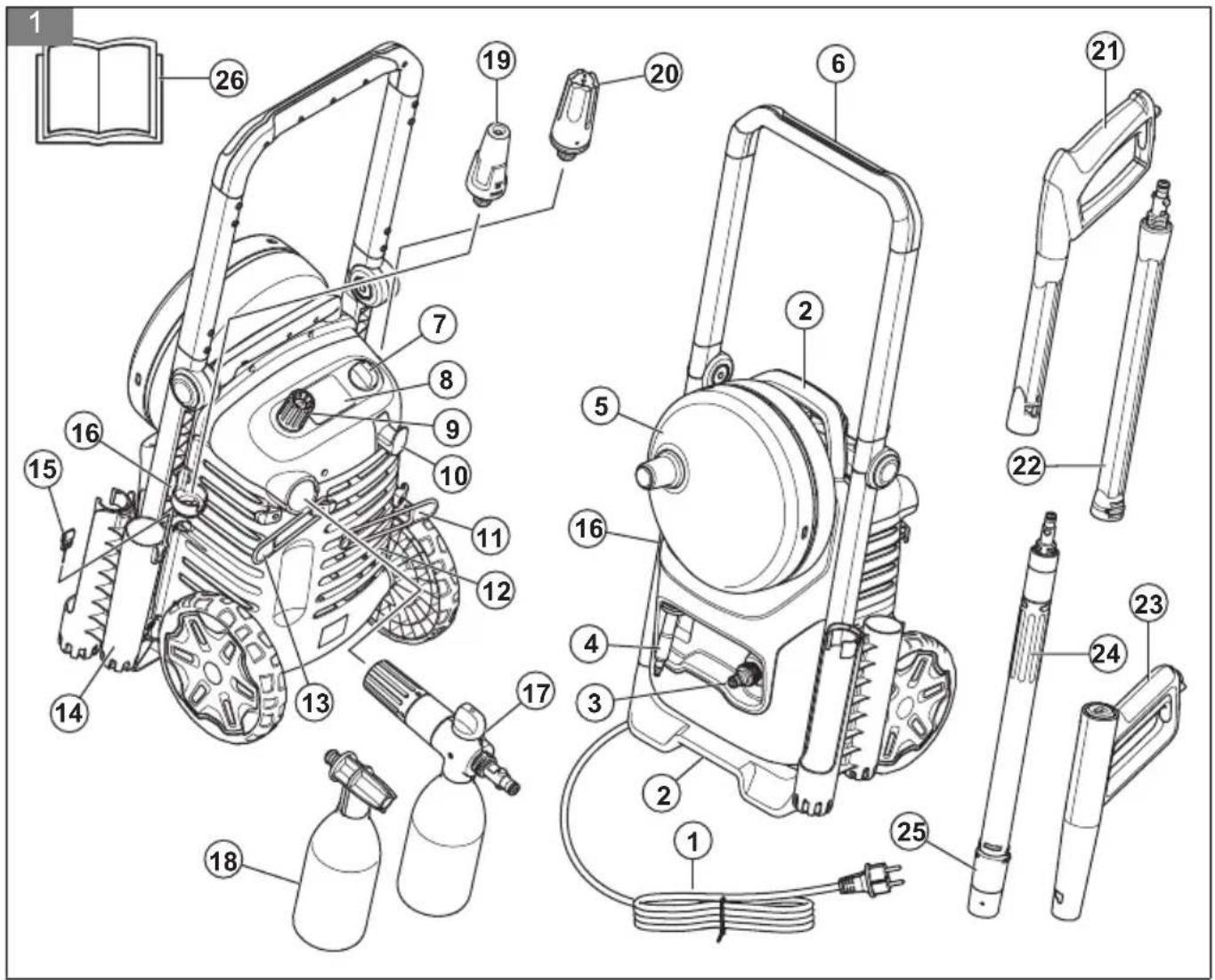

Pregled izdelka

(SI. 1)
1. Napajalni kabel
2. Dvizna ročica
3. Dovod za vodo
4. Visokotlačna cev za vodo
5. Kolut za cev
6. Ročaj za prenašanje
7. Vklopno stikalo
8. Zaslon (samo PW 370)
9. Kratka šoba
10. Nosilec napajalega kabla
11. Gumijasti trak za držalo napajalnega kabla
12. Dovod zraka
13. Gumijasti trak za razpršilnik za peno
14. Držalo za ročaj za prěsenje in paličasto prho

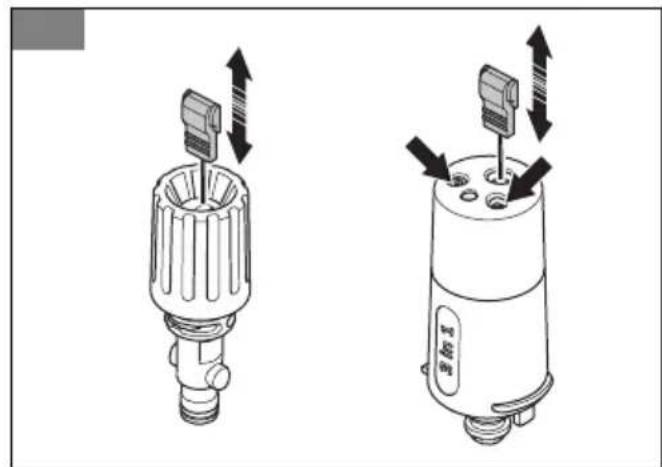

15. Čistilno orodje za šobe
16. Držalo šobe (samo PW 350)
17. Razpršilnik za peno (PW 360 in PW 370)
18.Razprsilnik za peno (PW 350)
19. Šoba z vrtljivim vodnim curkom (PW 350)
20. Šoba z ravnim vodnim curkom (PW 350)
21.Rocaj za prsenje (PW 350)
22. Palicasta prha (PW 350)
23. Rocaj za prsenje (PW 360 in PW 370)
24. Palicasta prha (PW 360 in PW 370)
25. Soba 3 v 1 (PW 360 in PW 370)
26. Navodila za uporabo

Pregledzaslona (PW 370)

Zaslon prikazuje stanje izdelka. Ce se na zaslunu prikaze sporocilo, gleje NaCRT za odpravljanje težav,zaslon (PW 370) na strani 508.

(SI. 2)

1. Pogled zaslona 1, informacije o trenutnem delovanju
2. Pogled zaslona 2, informacije o celotnem delovanju
3. Meni
4. Trenutni Čas delovanja, MM:SS 111
5. Navodila za shranjevanje
6. Trenutna poraba vode
7. Trenutna temperatura vode
8. Skupni Čas delovanja, HH:MM:SS 112
9. Skupna poraba vode
10. Povprečna temperatura vode

Simboli na izdelku

(SI. 3)

OPOZORILO: Ta izdelek je lahko nevaren in lahko povzroci hude poškodbe oziroma smrt uporabnika ali drugih. Bodite previdni

in uporabljajte izdelek pravilno.

(SI. 4) Pred uporabo tega izdelka morate pozorno prebrati navodila za uporabo ter jih razumeti.
(SI. 5) Izdelek niprimeren za priklop nacevovod spitno vodo.
(SI. 6) Visokotlačni curki so lahko pri nepravilni uporabi nevarni. Curek ne sme biti usmerjen proti osebam, elektrčni opremi ali izdelku.
(SI.7) Okoljska oznaka. Izdelek ali embalaža izdelka ne spadata med gospodinjske oppadke. Treba ga je reciklirativ odobrenem zbirnem centru za elektricno in elektronsko opremo.
(SI. 8) Orodje Razreda II.
(SI.9) Emisija hrupa v okolje je skladna z direktivami in uredbami EU, ZK ter zakonodajo Novega južnega Walesa, in sicer z direktivo

"Zaščita okolja pri delu (nadzor hrupa) iz 2017". Zajamčena raven zvočne moči izdelka, kot je doloceno v Tehnicni podatki na strani 509 in na nalepki.

(SI. 10) Zašćiten pred nizkotlačnim vodnim tokom iz katerega koli kota.
(SI. 11) Ne izpostavljaje zmrzali.
(SI. 12) Izdelek je skladen z veljavnimi direktivami ES.

Opomba: Ostali symboli in oznake na izdelku se nanašajo na zahtve za certifikacijo, ki veljajo za nekatere trge.

Škoda izdelka

Za skodo na izdelku ne odgovarjamo, ce:

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je namescena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblascenem servisem centru ali pri pooblascenem organu.

Podpora

Za pomoč in podporo za izdelek si oglejte razdelek s podporo na splenetem mestu www.husqvarna.com, kjer so na voljo navodila in vodniki za odpravljanje teža, ali pa uporabite Husqvarna Samopostrežni portal in Pomočnika za izdelke (če je na voljo na vašem trgu). Za dodatno podporo o izdelku se obrnite na servisnega zastopnika Husqvarna.

Varnost

OPOZORILO: Se uporabi, ce obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku.

POZOR: Se uporabi,
Če obstaja nevarnost
poškodbe izdelka, drugih
materialov ali okolice ob
neupoštevanju navodil v
tem priročniku.

Opomba: Se uporabi za podajanje podrobnejših informacij, potrebnih v dani situaciji.

Splošna varnostna navodila

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ta izdelek je lahko nevaren, Če ga ne uporabljate pravilno ali Če niste previdni. Če ne upoštevate varnostnih navodil, lahko nastopijo poskodbe ali celo smrt.
• Vedno bodite previdni in ravnajte razumno. Če niste prepričani, kako upravljati ta izdelek v dolovičeni situaciji, prenehajte z delom in se obrnite na pooblašćenega servisnegа zastopnika družbe Husqvarna.
• Ne pozabite, da je uporabnik odgovoren za nesreče, ki jih povzroči drugim ljudem ali njihovi lastnini.
• Izdelek redno Čistite. Pozorno preberite znake in nalepke.
• Naprave ne smejo uporabljati otroci ali osebe, ki niso seznanjene z navodili. Lokalni predpisi lahko omejujejo starost uporabnika.
  V EU: Ta izdelek lahko uporabljajo osebe z omejenimi telesnimi, zaznavalnimi ali duševnimi sposobnostmi, če so pri tem pod nadzorom ali so povćeni o varni uporabi ter morebitnih nevarnostih.
  V EU: Ta izdelek lahko uporabljajo osebe, ki nimajo

potrebnih izkušenj ali znanj,Če so pri tem pod nadzorom ali so podučeni o varni uporabi ter morebitnih nevarnostih.

• Zunaj EU: Tega izdelkane smejo upravljati osebez zmanjsanimi fizicnimi, senzoričnimi ali duševnimi sposobnostmi.
• Zunaj EU: Tega izdelka ne smejo upravljati osebe, ki nimajo potrebnih izkušenj ali znanja.
• Izdelka ne uporabljajte, ko ste utrujeni, bolni, ali pod vplivom alkohola, drog ali zdravil. To negativno vpliva na vaš vid, pozornost, koordinacao in presojo.
• Izdelka ne uporabljajte, ce je poškodovan.
• Izdelka ne spreiminajte ali uporabljajte,Če obstaja možnost, da so ga spremenile tretje osebe.

Varnostna navodila za uporabo

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljaje izdelka,Če ima poškodovan napajalni kabel, visokotlačno cev,

zaklep sprožilca plina ali ročaj za pršenje.

Pred uporabo izdelka preverite, ali je morebiti poskodovan. Ne uporabljajte izdelka, ce so njegovi deli poskodovani ali pa manjkajo.
Ročaj za prěsenje držite trdno z obema rokama. Ko pritisnete vklopi ni sprožilec, pride do povratnega udarca.
Pri uporabi izdelka bodite previdni. Visok tlak, ki gaustvarja izdelek, je nevaren in lahko povzroci poškodbe.
- Curka ne usmerjaje proti sebi, drugim osebam ali zhivalim.
Curka ne usmerjaje proti sebi ali drugim za ciscenje obutve.
- Curka ne usmerjaje proti elektrichi opremi ali samemu izdelku.
Pri uporabi izdelka uporabljaje osebno zašcitno opremo. Glejte, Osebna zašcitna oprema na strani 498.
- Izdelka ne uporabljaje v blizini oseb, razen ce nosijo zašcitno opremo.
- Če uporabljate Čistilno sredstvo, upoštevajte varnostna navodila za Čistilno sredstvo.
- Uporabljaje samo Čistilna sredstva, ki jih priporoča

družba Husqvarna. Druga
čistilna sredstva ali kemikalije
lahko vplivajo na varnost
izdelka.

• Uporabljajte pravilen tlak vode in Čistilna sredstva, izdelek pa uporabljajte samo za opravila, navedena v tem priročniku. Če uporabljate neustrezen tlak vode, Čistilno sredstvo ali pa izdelek uporabljate za opravila, ki niso navedena v tem priročniku, lahko poškodujete izdelek, povrsine, materiale ali druge naprave. Družba Husqvarna ne prevzema odgovornosti za škodo, ki nastane zaradi nepravilne uporabe.
• Izdelka ni priporočljivo priklapljati na cevovod s pitno vodo. Če morate izdelek priklopiti na cevovod s pitno vodo, upoštevajte lokalne in nacionalne predpise. Če je potrebno, uporabite varovalo pred povratnim tokom (ni prilozeno). Voda, ki teče skozi protipovratno enoto, ni več pitna.
• Ne pršite gorljivih tekocin.
  Nevarnost eksplozije.
• Ne dovolite, da izdelek uporabljajo otroci.

• Otroci morajo biti pod nadzorom in se ne smejoigrati z izdelkom.

• Ne dovolite, da izdelek uporabljajo osebe, ki niso usposobljene.

• Uporabljaje le pribor, dodatno opremo in nadomestne dele, ki jih je odobrila družba Husqvarna.
• Prepričajte se, da elektrčni priključek izvede pooblaščeni elektrčar in da je v skladu s standardom IEC 60364-1.
• Uporabite napravo na diferencni tok, ki prekine elektriko,Če je uhajavi tok vecji od 30 mA za 30 ms. Čenimate naprave na diferencni tok, uporabite napravo, ki bodokazala ozemljitev.
• Uporabite varovalke za zakasneli zagon motorja s karamteristiko C ali D v skladus standardom IEC 898-1 ali IEC947-2 ali ustreznimi standardi zunaj IEC.
• Informacije o impedance PW 370: Pri priključitvi visokotlačnega Čistilnika PW 370 na napajanje je najvećja dovoljena impedanca 0,144 Ω (Zmax). Posvetujte se z posrednikom za napajanje in se prepričajte, da je oprema priključena samo na napajanje, ki ima najvećjo dovoljeno impedanco ali manj.
• Za prerlagajanje izdelkov, ki so označeni z dvojno napetostjo

in frekvenco, niso potrebni nobeni ukrepi.

• Če morate uporabiti podaljšek, zagotovite, da je primeren za zunanjo uporabo. Prepričajte se, da je vtičnica vsaj 60 mm nad tlemi. Priključek mora biti vednosuh.
• Preden se oddaljite od izdelka, preklopite vklopno stikalo v položaj za izklop (0), izvlecite napajalni vtic in vklopite zaklep sprožilca plina.
  Pred menjavo pribora in dodatne opreme preklopite vklopno stikalo v položaj za izklop (0) in izvlecite napajalni vtič.
  Pred ciscenjem ali vzdrrzevanjem izdelka preklopite vklopno stikalo v položaj za izklop (0) in izvlecite napajalni vtic.
• Izdelka ne uporabljaje v okoljih, kjer je temperatura okolice nižja od 0^ .
• Ne zaženite zamrzjenega izdelka.
• Izdelka ne uporabljaje v zaprtih prostorih.
• Med delovanjem izdelkana nj ne postavljajte nobenih predmetov.

• Ne pijte vode, ki se je uporabljala z izdelkom.

• Izdelka ne uporabljaje v blizini odprtih oken.

• Pozor pred izmetom predmetov. Kamenje in nepritrjene predmete lahko stroj vrže v oči, to pa lahko povzroči slepoto ali resne poskodbe.
• Če izdelek ne deluje pravilno, glejte Odpravljanje težav na strani 507.

Osebna zašcitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Osebna zašcitna oprema ne more popolnama preprečiti poškodb, vendar v primeru nesreće omili posledice. Prodajalec raj vampa izbrati ustrezno opremo.
• Uporabljajte trpežno obutev, ki ne drsi. Ne bodite bosi ali nosite odprtih Čevljev.
• Uporabljaje zašcitna oblačila.
• Uporabljaje odobreno zašcit o za sluh.
• Uporabljajte zašcitna očala.
  Med delovanjem izdelka lahko nastanejo aerosoli. Vdihavanje aerosolov je lahko nevarno za zdravje. Ce izdelek uporabljate v

okoljih, kjer lahko nastajajo nevarni aerosoli, uporabljajte dihalno masko, ki ustreza razrodu zašcite FFP2 ali enakovredno.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljaje izdelka z varnostimi napravami, ki so poskodovane ali ne delujejo pravilno.
• Ne odstranjujte in ne spreminjaje varnostnih naprav.
  Redno preverjaje varnostne naprave. Ce so varnostne naprave poškodovane ali ne delujejo pravilno, se obrnite na servisnega zastopnika Husqvarna.

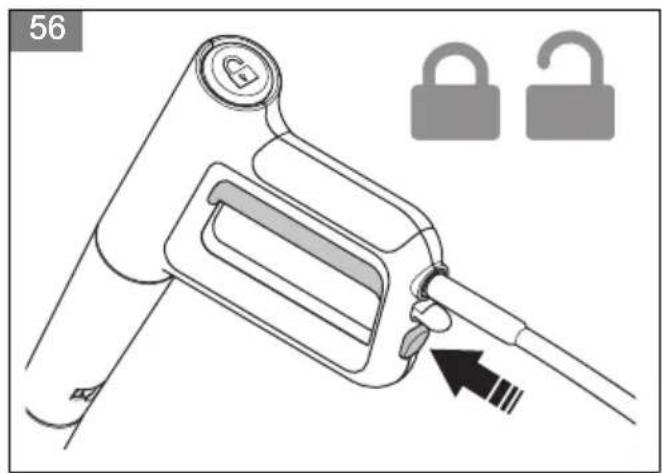

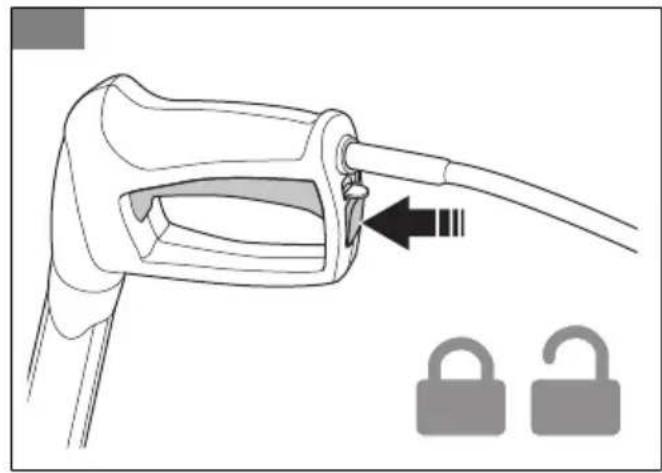

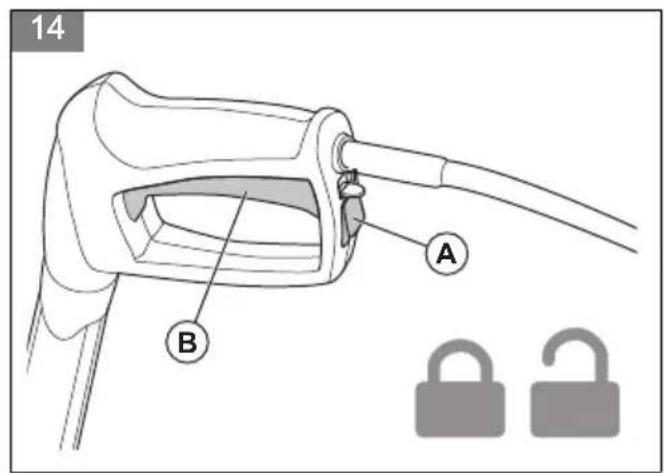

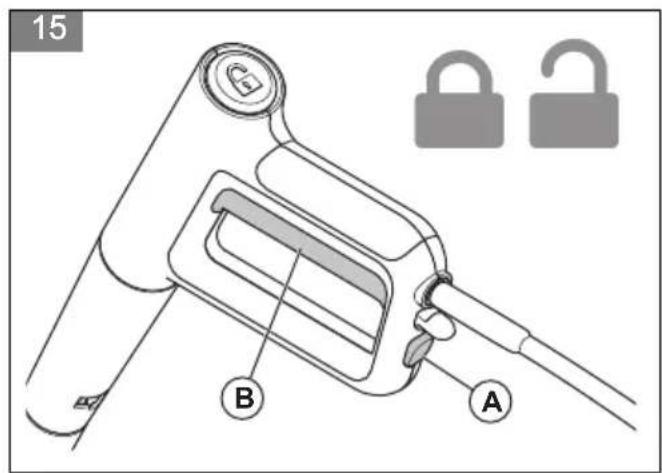

Zaklep sprožilca plina (A)
preprećuje neželeno uporabo
sprožilca plina (B). Ko je zaklep
sprožilca plina v zaklenjenem
položaju, sprožilca plina ni
mogoće potisniti navznoter.

PW350

(SI. 14)
PW360inPW370

(SI. 15)

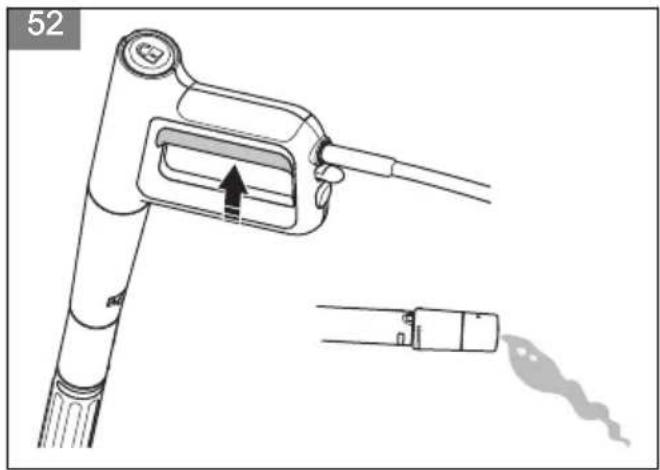

Sprozilec plina

Izdelek se zažene, ko je sprožilec plina potisnjen navznoter. Izdelek se zaustavi, ko je sprožilec plina sprošćen.

Toplotna zašcita

Izdelek ima samodejno toplotno zašcito. Če se izdelek prevecć segreje, toplotna zašcita zaustavi njegovo napajanje. Če je toplotna zašcita zaustavila napajanje, počakajte, da se izdelek ohladi. Toplotna zašcita se samodejno ponastavi, ko je izdelek dovolj hladen.

Hidravlicni odtočni ventil

Varnostna navodila za vzdhrževanje

OPOZORILO: Pred vzdhrževanjem izdelka preberite naslednja opozorilna navodila.

POZOR: Pred uporabo izdelka, ki je bil dljeČasa skladisčen, vedno

C

• Informacije o izdelku, delih in servisu ter pomoč.

Začetak uporabe aplikacije

1. V mobilno napravo si prenesite aplikacimiento Husqvarna Connect.
2. Registirajte se v aplikaciji Husqvarna Connect.
3. Za vzpostavitev povezave in registracao izdelka sledite navodilom v aplikaciji Husqvarna Connect.

Opomba: Aplikacija Husqvarna Connect ni na voljo za prenos na vseh trgih. Če potrebujete vec informaci, se obrnite na servisnega zastopnika.

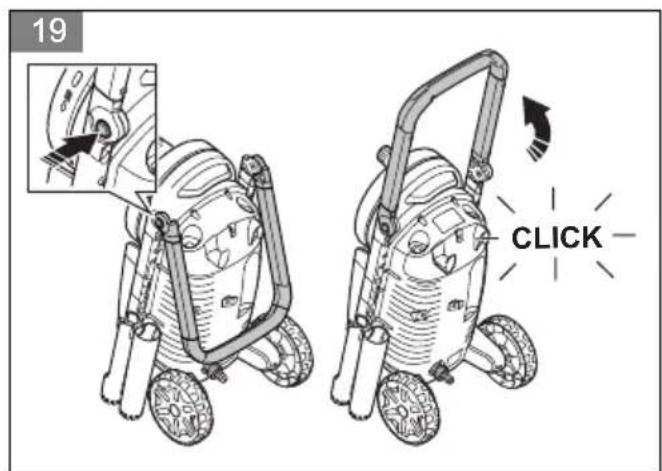

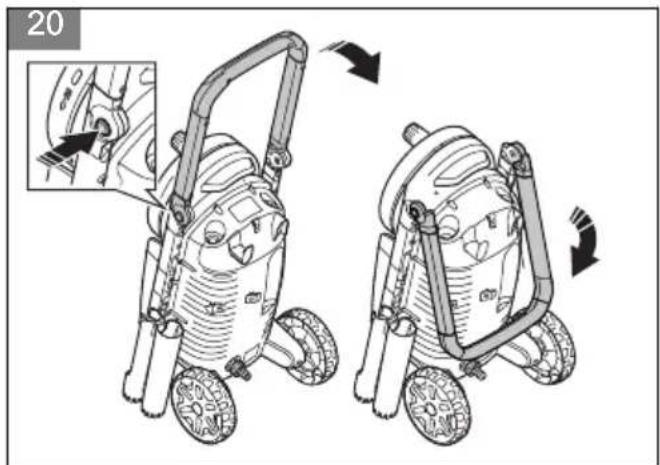

Iztegovanje in zlaganje ročaja za prenašanje

• Ce zeilite iztegniti ročaj za prenašanje, pritisnite gumba na levi in desni strani ter potegnite ročaj za prenašanje navzgor. (Sl. 19)
• Če Želite zložiti ročaj za prenašanje, pritsinite gumba na levi in desni strani ter potegnite ročaj za prenašanje navzdol. (Sl. 20)

Namestitev ročaja za prěsenje

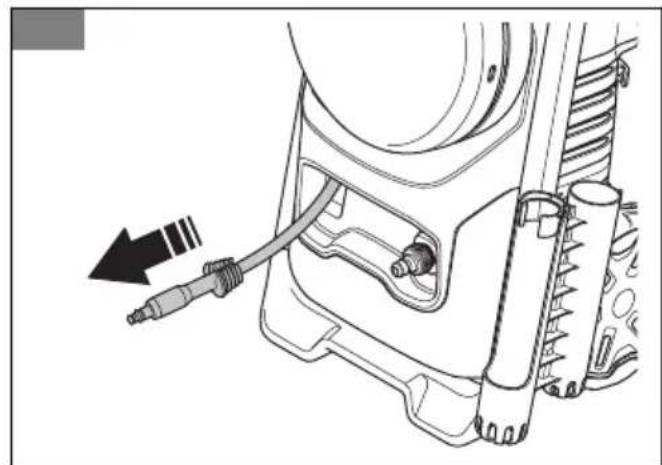

1. Izvolecite visokotlačno cev za vodo. (Sl. 21)
2. Z eno roko trdno drzite rocaj za prsenje in potisnite visokotlačno cev za vodo v hitri priključek na rocaju za prsenje.

a) PW 350 (Sl. 22)

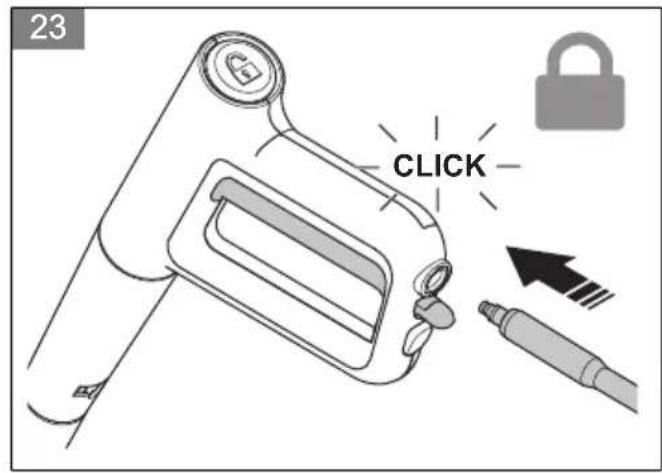

b) PW 360 in PW 370 (Sl. 23)

Odstranitev ročaja za prěsenje

1. Pritisnite jeziček v smeri hitrega priključka na ročaju za prěsenje in izvlecite visokotlačno cev za vodo.

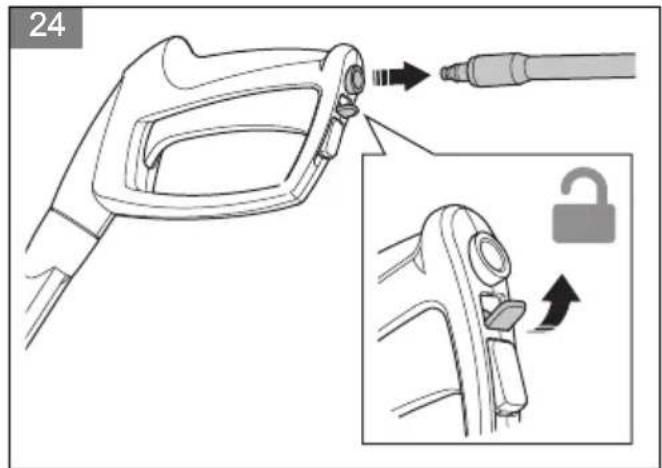

a) PW 350 (Sl. 24)

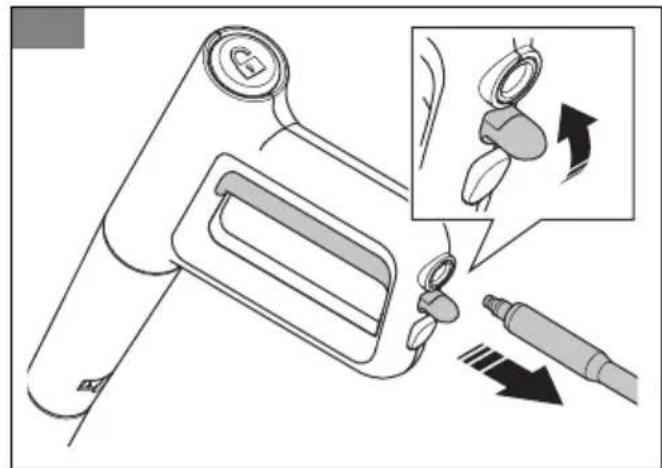

b) PW 360 in PW 370 (Sl. 25)

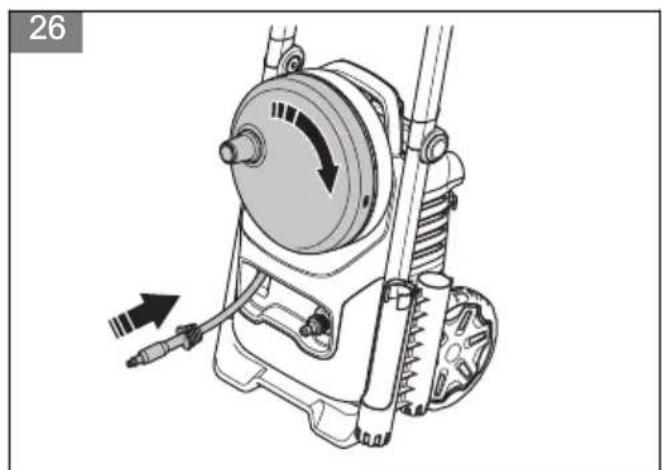

1. Zavrtite kolut za cev v smeri urinega kazalca, dokler ni visokotlačna cev za vodo v celoti navita. (Sl. 26)

Namestitev paličaste prhe

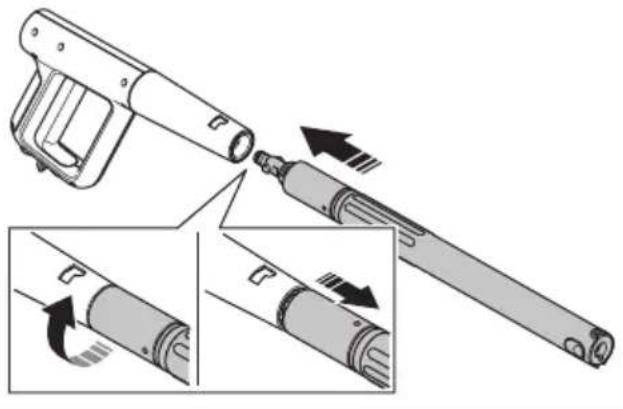

1. Z eno roko držite ročaj za prěsenje in potisnite spojko na paličasti prhi v ročaj za prěsenje.

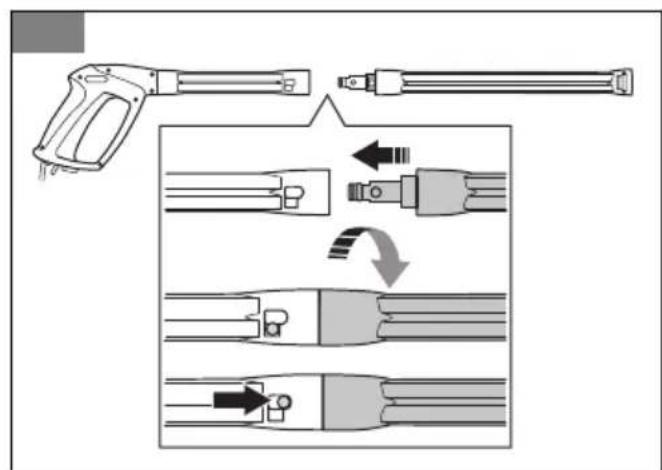

a) PW 350 (Sl. 27)
b) PW 360 in PW 370 (Sl. 28)

1. Obrnite palicasto prho v smeri urinega kazalca, nato pa jo sprostite. Palicasta prha se zaskovi položaju.

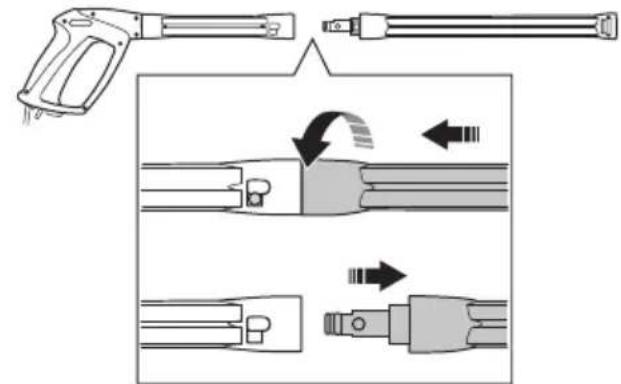

Odstranitev paličaste prhe

1. Potisnite palicasto prho navznoter in jo obrnite v nasprotni smeri urinega kazalca.

a) PW 350 (Sl. 29)

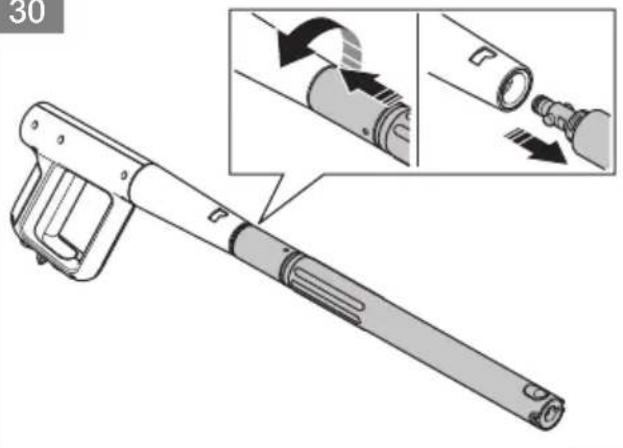

b) PW 360 in PW 370 (Sl. 30)

1. Izvlecite paličasto prho iz ročaja za prěsenje.

Šobe (PW 350)

Sobo, ki je označena z "ROUGH NOZZLE", lahko uporabljate za cisćenje neobćutljivih povrsin, na primer dovozov. Sobo z ravnim vodnim curkom, ki je označena z "GENTLE NOZZLE", lahko uporabljate za cisćenje obćutljivih povrsin, na primer vozil. Soba, označena z "SHORT NOZZLE", ima ravni vodni curek z nizkim tlakom, ki se lahko uporablja za rahlo izpiranje povrsine. Ni je mogoće namestiti na palicasto prho.

(SI. 31)

Namestitev in odstranitev šobe na paličastoprho (PW 350)

POZOR: Sobe z vrtljivim vodnim curkom ne uporabljaje na obcutiljivih povrsinah, na primer pobarvanih povrsinah na vozilu. Vrtljiv vodni curek lahko poskoduje povrsino.

• Sobo namestite tako, da z eno roko držite paličastó prho in potisnete šobo navznoter, dokler se ne zaskovi položaju. (Sl. 32)

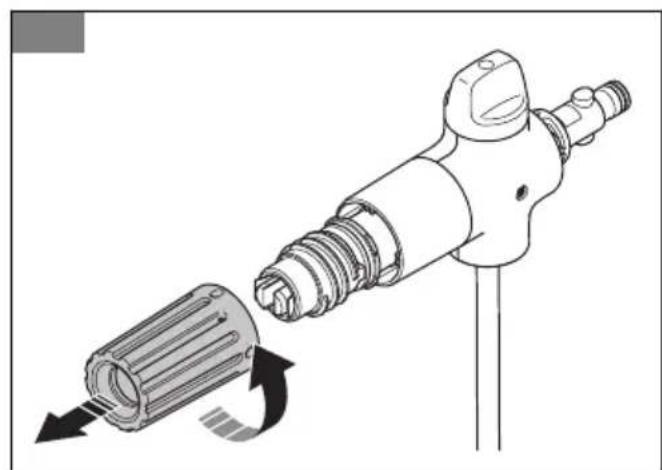

• Za odstranitev šobe pritisnite jeziček na palicasti prhi navznoter in izvlecite šobo iz palicaste prhe. (Sl. 33)

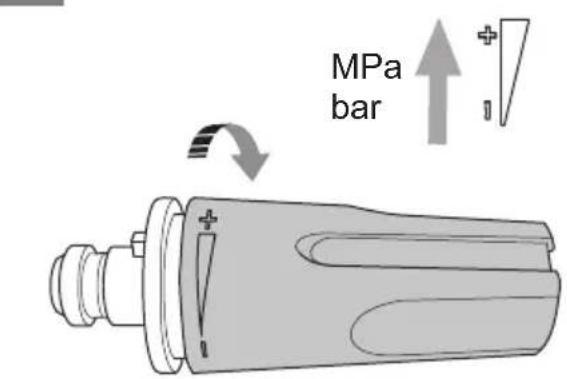

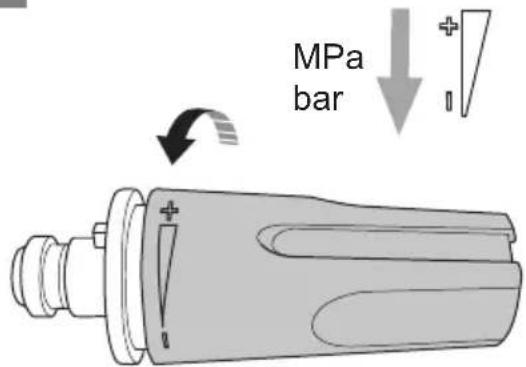

Nastavitev tlaka vodnega curka (PW 350)

Šoba z ravnim vodnim curkom ima nastavljiv tlak.

• Če Želite povečati tlak vodnega curka, obrnite šobov smeri urinega kazalca. (Sl. 34)
• Ce zeilite zmanjsati tlak vodnega curka, obrnite sobo v nasprotni smeri urinega kazalca. (Sl. 35)

Namestitev in odstranitev katke šobe za ročaj za pršenje (PW 350)

• Ce ze lite namestiti sobo, z eno roko drzite rocaj za prsenje in potisnite spojko na sobi v rocaj za prsenje. Obrnite sobo v smeri urinega kazalca in jo sprostite. Soba se zaklene v položaju. (Sl. 36)
• Če Želite odstraniti šobo, potisnite šobo in jo obrnite v nasprotni smeri urinega kazalca. Povlecite šobo iz ročaja za pršenje. (Sl. 37)

Sobe (PW 360, PW 370)

• Ena šoba 3 v 1, ki jo je mogoce namestiti na paličasto prho.
• Ena kratka šoba z ravnim vodnim curkom, ki jo je mogoče namestiti na ročaj za pršenje.

Šoba 3 v 1 ima 3 nastavitve:

"ROUGH" (grobo)
"GENTLE I" (nežno I)
"GENTLE II" (nežno II)

Nastavitev "ROUGH" ima vrtljivvodni curek in se lahko uporablja za ciscenje neobcutljivih povrsin, na primer dovoznih poti. Nastavitev "GENTLE I" imaravenvodni curek in se lahko uporablja za ciscenje obcutljivih povrsin, na primer pobarvanih ograj. Nastavitev"GENTLE II" imara ravenvodni curek in se lahko uporablja za ciscenje obcutljivih povrsin, na primer vozil. Za PW 370 si za priporoceno uporabo oglejte prikaz na izdelku.

Šoba, označena z "SHORT NOZZLE", ima ravni vodni curek z nizkim tlakom, ki se lahko uporablja za rahlo izpiranje povrsine. Ni je mogoće namestiti na pališastо prho.

(SI. 38)

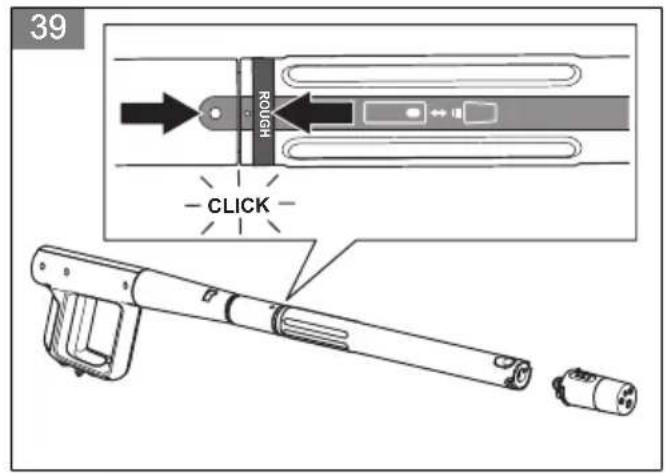

Namestitev in odstranitev šobe 3 v 1 za palicasto prho (PW 360, PW 370)

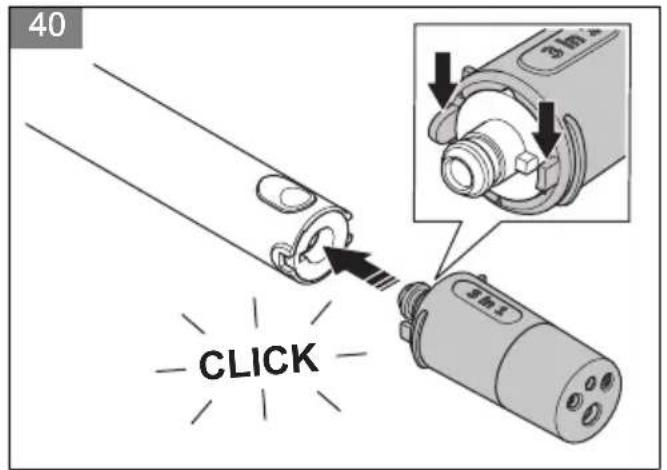

• Če Želite namestiti šobo 3 v 1, izvedite naslednje korake.

a) Obračajte paličasto šobo, dokler se simbol šobene poravna z oznako na ročaju za pršenje. (Sl. 39)
b) Z eno roko držite paličasto prho in potisnite šobo 3 v 1 navznoter, dokler se ne zaskovi v položaju. Preprčajte se, da ste jeziček, ki ima kvadratno obliko, poravnali z zarezo, ki ima kvadratno obliko. (Sl. 40)

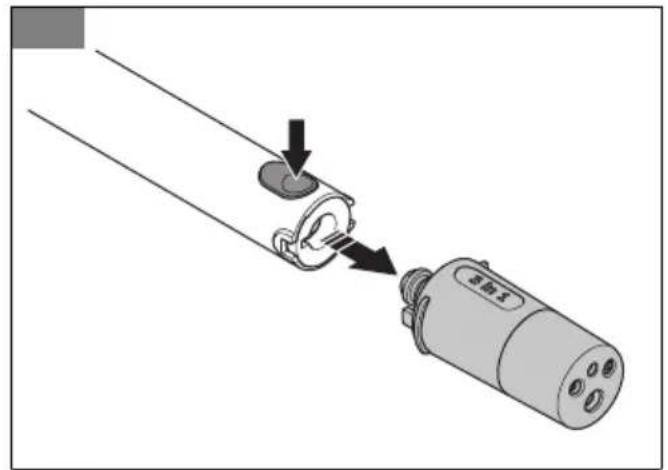

• Če Želite odstraniti šobo 3 v 1, izvedite naslednje korake.

a) Obračajte paličasto šobo, dokler se simbol šobene poravna z oznako na ročaju za pršenje. (Sl. 39)
b) Pritisnite gumb na palicasti prhi in izvlecite sobo 3 v 1 iz palicaste prhe. (Sl. 41)

Nastavitev vodega curka (PW 360, PW 370)

Opomba: Ko je na paličasto prho namešcena šoba 3 v 1, je izbran vrtljiv vodni curek.

POZOR: Vrtljivega vodnega curka ne uporabljaje na občutljivih povrsinah, na primer pobarvanih povrsinah na vozilu. Vrtljiv vodni curek lahko poskoduje povrsino.

• Obračajte palícasto prho, da izberete potrebno nastavitev. Nastavitev je izbrana, ko zašišite klik. (SI. 42)

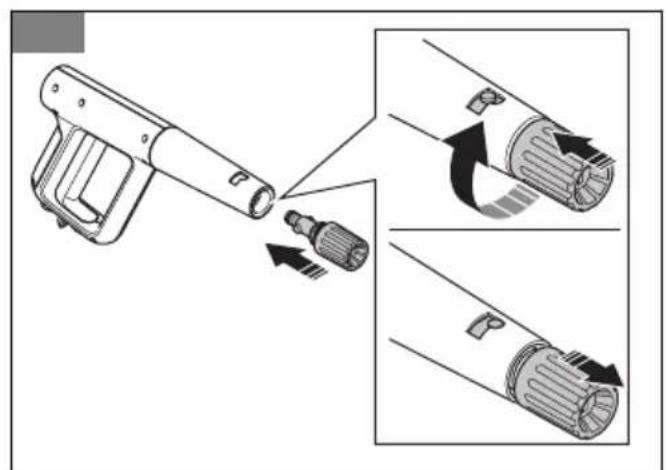

Namestitev in odstranitev kratke šobe za ročaj za pršenje (PW 360, PW 370)

• Če Želite namestiti šobo, z eno roko držite ročaj za pršenje in potisnite spojko na šobi v ročaj za pršenje. Obrnite šobo v smeri urinega kazalca in jo sprostite. Šoba se zaklene v položaju. (Sl. 43)

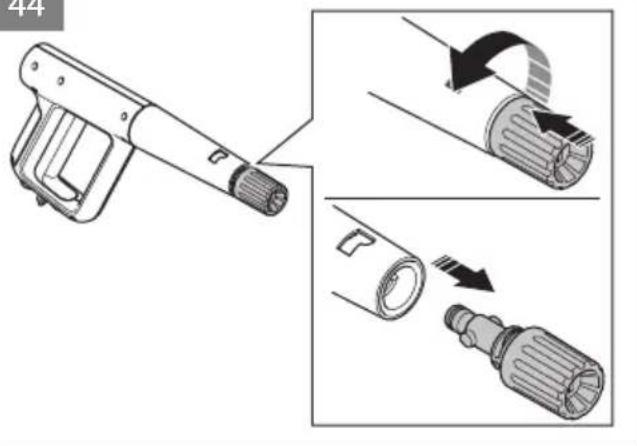

• Če Želite odstraniti šobo, potisnite šobo in jo obrnite v nasprotni smeri urinega kazalca. Povlecite šobo iz ročaja za pršenje. (Sl. 44)

Upravljanje izdelka

1. Izdelek priklopite na vodni vir. Glejte Priklop izdelka na vodni vir na strani 502.
2. Odzračite system. Glejte Odzračevanje systemd na strani 503.
3. Zaženite izdelek. Glejte Zagon izdelka na strani 504.

Priklop izdelka na vodni vir

lzdelek lahko uporabljate z vodo iz vodovodnega omrežja ali z vodo iz odprtega vodnega vira, na primer iz jezera ali sodov z vodo.

• Za priklop izdelka na vodovodno omrežje glejte Priklop izdelka na vodovodno omrežje na strani 502.
• Za priklop izdelka na odprt vodni vir glejte Priklop izdelka na odprt vodni vir na strani 503.

Priklop izdelka na vodovodno omrežje

1. Namestite adapter za vrtno cev na dovod za vodo na izdelku. Glejte Namestitev adapterja za vrtno cev na strani 500.
2. Vrtno cev prikljucite na vodovodno omrezej. Uporabite vrtno cev s premerom 13 mm in dolzino od 10 do 25 m. (Sl. 45)

POZOR: Tlak vode v vodovodnem omrežju ne sme presegati 1 MPa (10 barov).

POZOR: Temperatura vode v vodovodnem omrežju ne sme presegati 40^

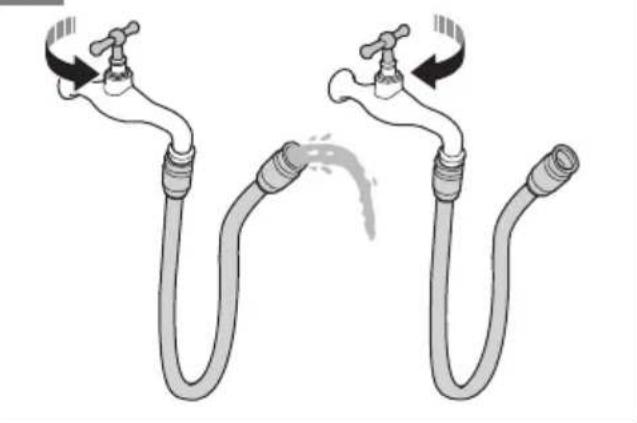

1. Odpritveventil na vodovodnem omrežju in se prepričajte, da lahko voda prosto teče iz vrtne cevi. (Sl. 46)
2. Zaprite ventil na vodovodnem omrežju.
3. Priklopite vrtno cev na dovod za vodo na izdelku. (Sl. 47)
4. Priklopite napajalni vtč na vir napajanja.

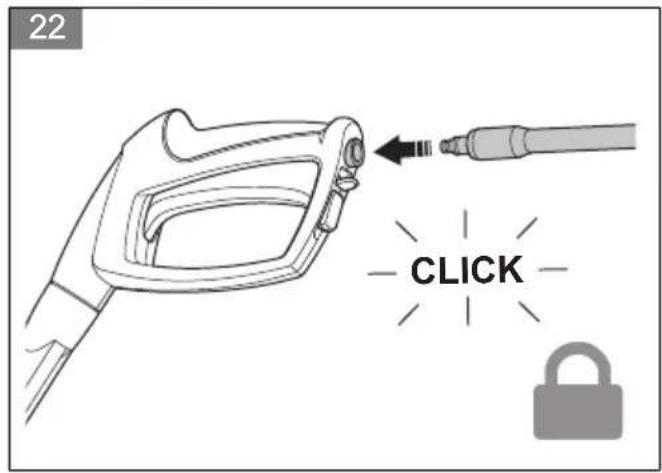

5. Z eno roko trdno drzite rocaj za prsenje in potisnite visokotlačno cev za vodo v hitri priključek na ročaju za prsenje.

a) PW 350 (Sl. 22)

b) PW 360 in PW 370 (Sl. 23)

1. Odpritve ventil na vodovodnem omrežju.
2. Pred uporabo izdelka odzračite system. Glejte Odzračevanje systemd na strani 503.

Priklop izdelka na odprt vodni vir

Izdelek lahko uporabljate z vodo iz odprtega vodnegavira, na primer iz jezera ali sodov z vodo. Uporabitesesalno cev (ni priložena) s premerom 13 mm in dolzino, ki ne presega 3 m.

(SI. 48)

POZOR: Temperatura vode vvodnem viru ne sme presegati 20^

POZOR: Izdelek ne sme biti vec kot 0,5 m nad vodnim virom.

1. Če je namesčen adapter za vrtno cev, ga odstranite z dovoda za vodo na izdelku. (SI. 49)

POZOR: Ne odstranite filtra za vodo v dovodu za vodo.

1. Priklopite sesalno cev (ni priložena) na dovod za vodo na izdelku. (Sl. 50)
2. Vstavite sesalno cev v vodni vir in se prepričajte, da je filter v celoti potopljen.

POZOR: Ne uporabljaje sesalne cevi brez filtra.

1. Pritisnite jeziček v smeri hitrega prikljúčka na ročaju za prěsenje in izvlecite visokotlačno cev za vodo.

a) PW 350 (SI. 24)
b) PW 360 in PW 370 (Sl. 25)

1. Priklopite napajalni vtic na vir napajanja.
2. Preklopite vklopno stikalo v položaj za vklop (I) in pustite izdelek delovati 2 minuti.
3. Preklopite vklopro no stikalo v položaj za izklop (0).
4. Z eno roko trdno drzite rocaj za prsjene in potisnite visokotlačno cev za vodo v hitri priključek na rocaju za prsjene.

a) PW 350 (SI. 22)
b) PW 360 in PW 370 (Sl. 23)

1. Pred uporabo izdelka odzracite system. Glejte, Odzracevanje systemd na strani 503

Odzračevanje systemd

POZOR: Pred odzračevanjem sistema se prepričajte, da je vklopno stikalo v položaju za izklop (0).

1. Izdelek priklopite na vodni vir. Glejte, Priklop izdelka na vodni vir na strani 502.
2. Palicasto prho namestite na rocaj za prsenje. Glejte, Namestitev palicaste prhe na strani 501.
3. Izklopite zaklep sprožilca plina. Glejte, Vklop in izklop zaklepa sprožilca plina na strani 503.

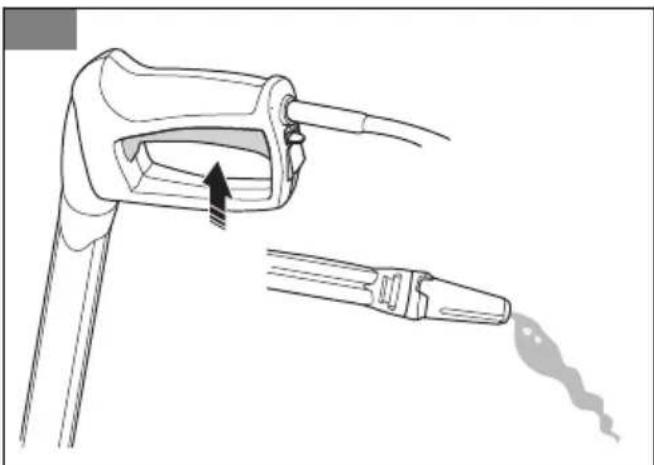

4. Pritisnite sprozilec plina in ga pridržite, dokler iz šobena paličasti prhi ne priteče voda.

a) PW 350 (Sl. 51)
b) PW 360 in PW 370 (Sl. 52)

Odklop izdelka od vodnega vira

1. Preklopite vklopro no stikalo v položaj za izklop (0).
2. Če je izdelek priklopljen na vodovodno omrežje, zaprite ventil na vodovodnem omrežju.
3. Če je izdelek priklopljen na vodovodno omrežje, odklopite vrtno cev od vodovodnega omrežja. (SI. 53)
4. Če je izdelek priklopljen na odprt vodni vir, odstranite sesalno cev iz vodnega vira.
5. Pritisnite sprozilec plina in ga pridržite, dokler iz šobene izteka vecoda.

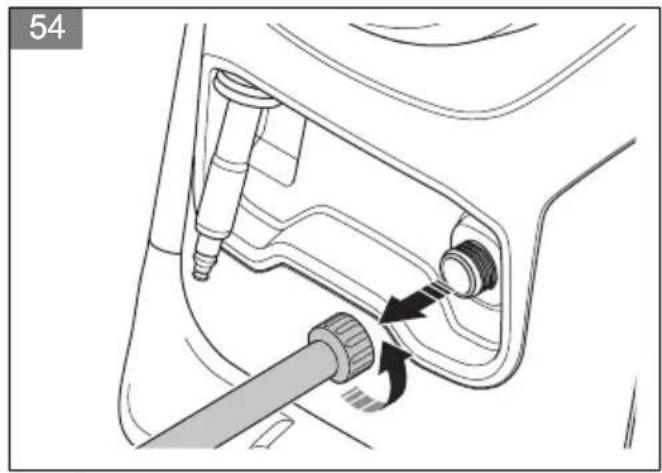

6. Odklopite vrtno cev od dovoda za vodo na izdelku.
7. Ce je izdelek priklopljen na odprt vodni vir, odklopite sesalno cev. (SI. 54)
8. Pritisnite jeziček v smeri hitrega priključka na ročaju za prěsenje in izvlecite visokotlačno cev za vodo.

a) PW 350 (Sl. 24)
b) PW 360 in PW 370 (Sl. 25)

1. Preklopite vklopno stikalo v položaj za vklop (I). Pustite, da izdelek obratuje, dokler iz visokotlačne cevi ne izteka vecoda.
2. Preklopite vklopno stikalo v položaj za izklop (0).
3. Pred skladiščenjem izdelka počakajte, da se ročaj za pršenje, palicasta prha in šobi posušijo.

Vklop in izklop zaklepa sprožilca plina

• Če Želite vklopiti zaklep sprožilca plina, pritisnite gumb v zaklenjeni polojaj.

a) PW 350 (Sl. 55)
b) PW 360 in PW 370 (Sl. 56)

• Če Želite izklopiti zaklep sprožilca plina, pritisnite gumb v odklenjeni položaj.

Zagon izdelka

POZOR: Izdelek uporabljajte le vPokoncnem položaju. Izdelek lahko pri uporabi v vodoravnem položaju poškodujete.

1. Izdelek priklopite na vodni vir. Glejte Priklop izdelka na vodni vir na strani 502.
2. Priklopite napajalni vtic na vir napajanja.
3. Preklopite vklopno stikalo v položaj za vklop (I). (Sl. 57)
4. Izklopite zaklep sprožilca plina. Glejte Vklop in izklop zaklepa sprožilca plina na strani 503.
5. Pritisnite sprozilec plina na roczaju za prsenje.

Opomba: Izdelek se samodejno zaustavi, ko sprostite sprozilec plina.

Zaustavitev izdelka

Opomba: Izdelek se samodejno zaustavi, ko sprostite sprozilec plina.

1. Sprostite sprozilec plina na roczaju za prsenje.
2. Vklopite zaklep sprozilca plina. Glejte, Vklop in izklop zaklepa sprozilca plina na strani 503.

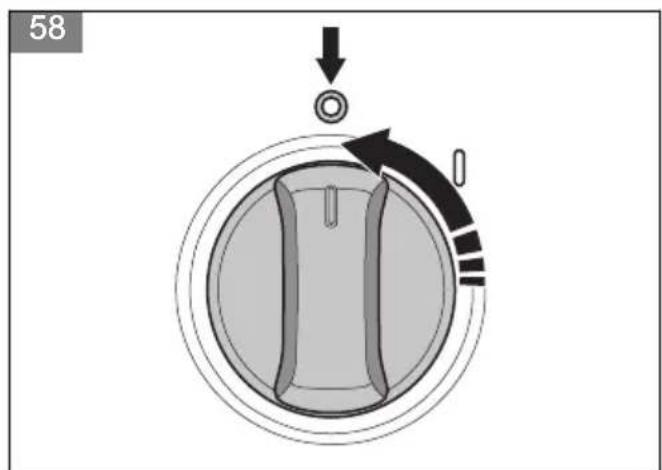

3. Preklopite vklopno stikalo v položaj za izklop (0). (SI. 58)
4. Izvlecite napajalni vtic iz vira napajanja.
5. Odklopite izdelek od vodnega vira. Glejte, Odklop izdelka od vodnega vira na strani 503.

Opomba: Izdelek vedno odklopite od vodnegavira, ce se od izdelka oddaljite za vec kot 5 minut.

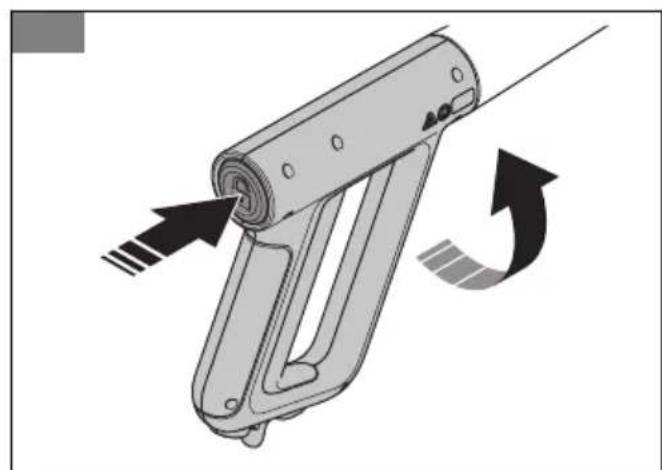

Prilagajanje kota ročaja za prěsenje (PW 360, PW 370)

1. Pritisnite gumb in obrite rocaj v smeri urinega kazalca ali v nasprotni smeri urinega kazalca. (Sl. 59)
2. Spustite gumb. Ročaj se zaskovi v položaju.

Uporaba razpršilnika za peno (PW 350)

1. Razpršilnik za peno snemite iz njegovega držala. (Sl. 60)

2. Posodo na razpršilniku za peno napolnite sčistilnim sredstvom.

POZOR: Uporabljaje samo cistilna sredstva, ki jih priporoca druzba Husqvarna.

1. Potisnite hitri priključek na razpršilniku za peno v hitri priključek na palicasti prhi, dokler se ne zaskovi v položaju. Prirobnica na razpršilniku za peno se mora ujemati z utorom v palicasti prhi. (SI. 61)
2. Izdelek priklopite na vodni vir. Glejte, Priklop izdelka na vodni vir na strani 502.
3. Zaženite izdelek. Glejte, Zagon izdelka na strani 504.

Uporaba razpršilnika za peno (PW 360, PW 370)

1. Razpršilnik za peno snemite iz njegovega držala. (Sl. 62)
2. Posodo na razprišilniku za peno napolnite sčistilnim sredstvom.

POZOR: Uporabljaje samo cistilna sredstva, ki jih priporoca druzba Husqvarna.

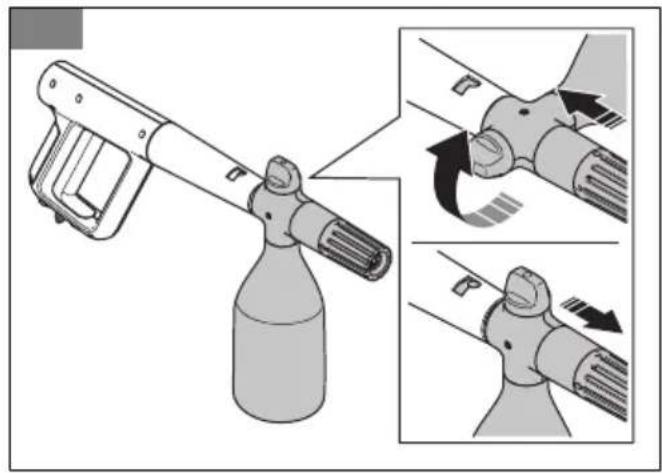

1. Potisnite spojko na razpršilniku za peno v ročaj za pršenje. Obrnite razpršilnik za peno v smeri urinega kazalca in sprostite razpršilnik za peno. Razpršilnik za peno se zaskovi v položaju. (Sl. 63)
2. Izdelek priklopite na vodni vir. Glejte, Priklop izdelka na vodni vir na strani 502.
3. Zazenite izdelek. Glejte, Zagon izdelka na strani 504.

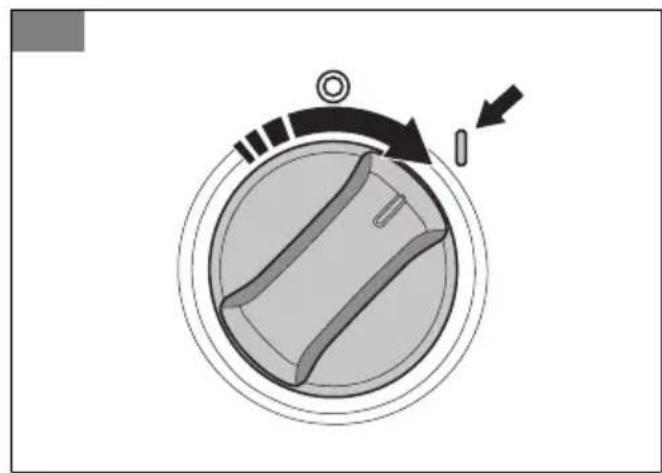

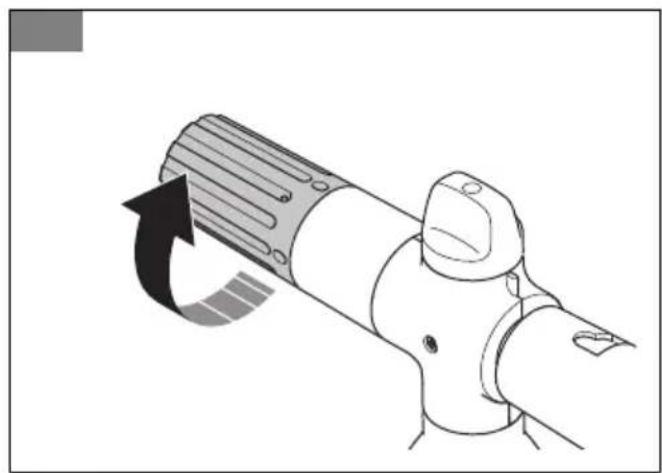

4. Z obračanjem gumba na razpršilniku za peno nastavite kolićino uporabljene pene. ČeŽelite uporabiti več pene, obrnite gumb v smeri urinega kazalca. ČeŽelite uporabiti manj pene, obrnite gumb v nasprotni smeri urinega kazalca. (Sl. 64)
5. ZavrtitePokrov sobe, da prerligodite vzorec prsenja pene.ZavrtitePokrov sobe v smeri urinega kazalca za manjsi vzorec prsenja pene ali v nasprotni smeri urinega kazalca za sirsi vzorec prsenja pene.(Sl.65)

Vzdrževanje

Uvod

OPOZORILO: Pred izvajanjem
vizdrževalnih del morate prebrati in razumeti
poglavje o varnosti.

Za servisiranje in popravila na izdelku posebno usposabljanje ni potrebno. Zagotavljamo, da vam bodo na voljo strokovna popravila in servisiranje.

Za več informacij glejte www.husqvarna.com.

Urnik vzdhrževanja

Vzdrževanje Pred	uporabo	Po upo-rabi	Pred skladiš-čenjem
Opravite splošen pregled. Gleje, Izvajanje splošnih pregledov na strani 505.	X
Izdelek očistite. Gleje, Čišćenje izdelka na strani 505.		X
Očistite paličasto prho in šobi. Gleje, Čišćenje izdelka na strani 505.		X
Očistite filter za vodo. Če je filter za vodo poškodovan, ga zamenjaje. Gleje, Čišćenje filtra za vodo na strani 506.		X
Namažite O-tesnila na spojkah. Gleje, Mazanje O-tesnil na spojkah na strani 506.		X
Očistite filter v razprišilniku za peno. X

Izvajanje splošnih pregledov

OPOZORILO: Pred vzdhrzevanjem izdelka preklopite vklopno stikalo v položaj za izklop (0) in izvlecite napajalni vtic iz vira napajanja.

POZOR:Pred vzdrrzevanjem izdelka ga odklopite od vodnega vira in se prepriacjte, da so vsi deli suhi.

• Prepričajte se, da so matice in vijaki na izdelku dobro priviti.
• Prepričajte se, da kabli na izdelku niso v položaju, v katerem bi se lahko poskodovali.
• Preverite, ali je visokotlačna cev obrabljena in poskodovana.

OPOZORILO: Ne uporabljajte izdelka, ce je visokotlačna cev obrabljena ali poskodovana.

Cischenje izdelka

OPOZORILO: Pred vzdriževanjem izdelka preklopite vklopno stikalo v položaj za izklop (0) in izvlecite napajalni vtic iz vira napajanja.

POZOR: Pred vzdhrzevanjem izdelka ga odklopite od vodnega vira in se prepričajte, da so vsi deli suhi.

Vse zunanje dele očistite s suho krpo.
- Izdelka ne cistite z visokotlačnim Čistilnikom.
- Poskrbite, da so dovodi za zrak Čisti, in tako zagotovite, da ima izdelek vedno dovolj nizko temperaturo.

Ciscenje palicaste prhe in sob (PW 350)

OPOZORILO: Pred vzdhrzevanjem izdelka preklopite vklopno stikalo v položaj za izklop (0) in izvlecite napajalni vtic iz vira napajanja.

POZOR: Pred vzdrrzevanjem morale izdelek odklopiti iz elektricnega vira.

1. Če je na palicasti prhi namescena šoba, jo odstranite s palicaste prhe. Glejt, Šobe (PW 350) na strani 501.

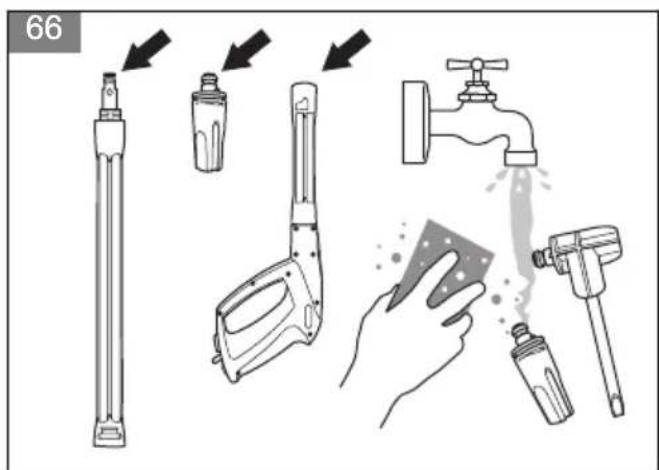

2. Šobi, spojko na paličasti prhi in spojko na ročaju za pršenje očistite z milom in vodo. (SI. 66)

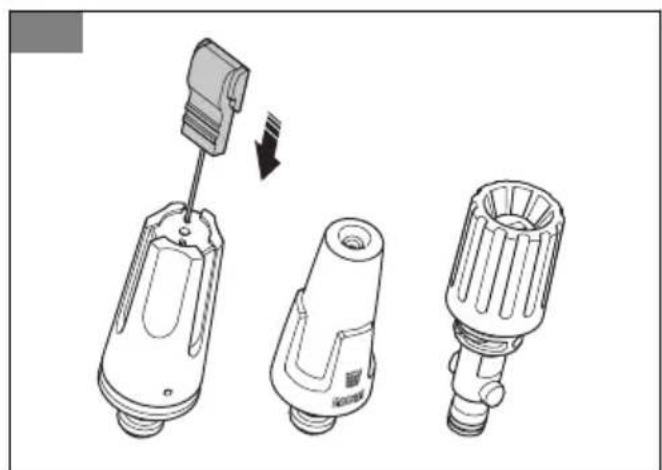

3. Če so v šobah zamašitve, jih odstranite s Čistilnim orodjem. (Sl. 67)

Čišćenje paličaste prhe in šob (PW 360, PW 370)

OPOZORILO: Pred vzdrrzevanjem izdelka preklopite vklopno stikalo v polozaj za izklop (0) in izvlecite napajalni vtic iz vira napajanja.

POZOR: Pred vzdhrzevanjem morate izdelek odklopiti iz elektricnega vira.

1. Če je na palicasti prhi namescena šoba, jo odstranite s palicaste prhe. Glejte, Šobe (PW 360, PW 370) na strani 501.
2. Šobi, spojkno na paličasti prhi in spojkno na ročaju za pršenje očistite z milom in vodo. (Sl. 68)
3. Če so v šobah zamašitve, jih odstranite s Čistilnim orodjem. (Sl. 69)

Cischenje filtra za vodo

OPOZORILO: Pred vzdriževanjem izdelka preklopite vklopno stikalo v položaj za izklop (0) in izvlecite napajalni vtic iz vira napajanja.

POZOR: Pred vzdrrzevanjem morale izdelek odklopiti iz elektricnega vira.

1. Ce je namescen adapter za vrtno cev, ga odstranite z dovoda za vodo na izdelku. (Sl. 49)
2. Izvlecite filter za vodo. Uporabite klesce. (Sl. 70)
3. Preverite, ali je filter za vodo poskodovan. Če je filter za vodo poskodovan, ga zamenjaje. (Sl. 71)
4. Filter za vodo izperite s cisto vodo. (Sl. 72)
5. Vodni filter namestite v obrtnem vrstnem redu.

Cischenje filtra v razpršilniku za peno

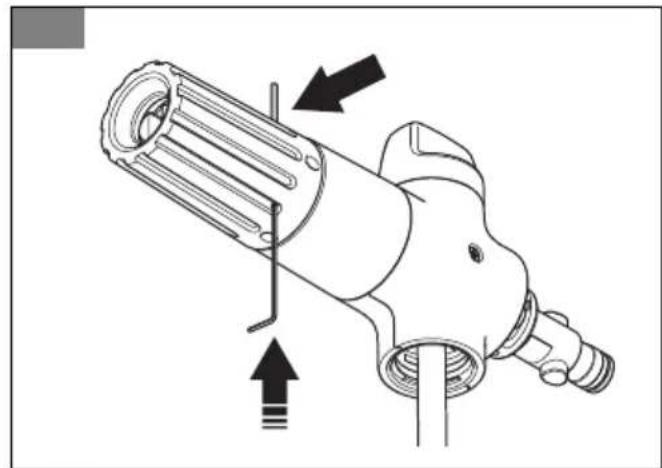

1. Z majhnim ključem inbus ali podobnim orodjem previdno potisnite zaticr rahlo navznoter. (Sl. 73)

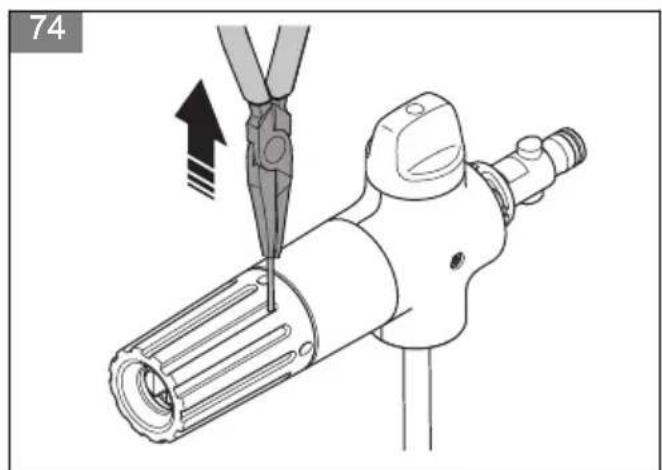

2. S klešcami izvlecite zatic. (Sl. 74)
3. ZavrtitePokrov sobe v nasprotni smeri urinegakazalca in ga odstranite z razprsilnika za peno.(SI. 75)

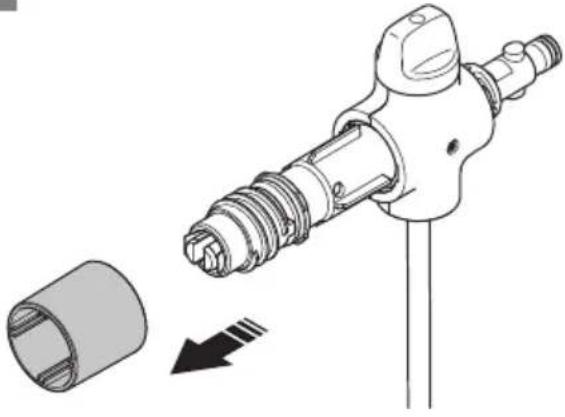

4. Odstranite obroč. (Sl. 76)

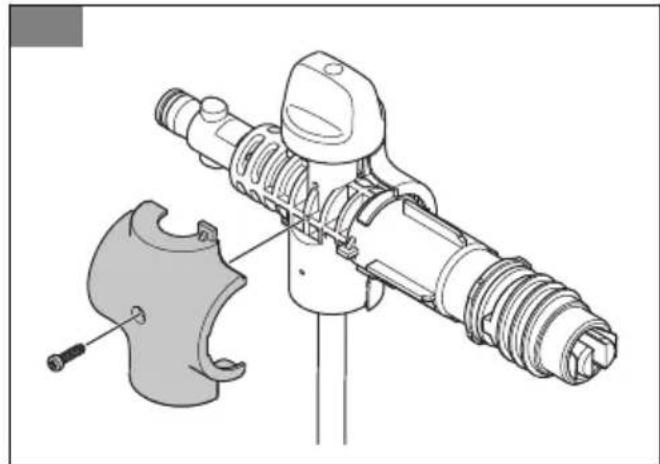

5. Odstranite vijak inPokrov na desni strani.(Sl.77)

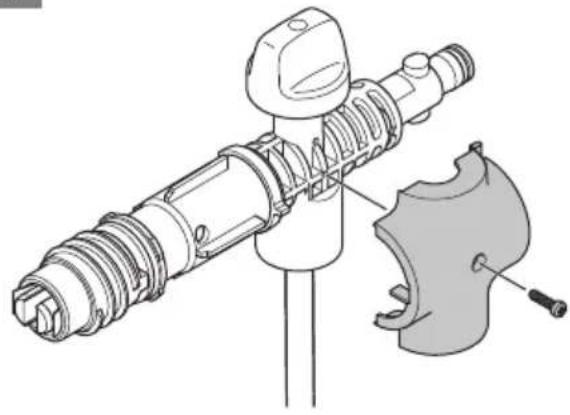

6. Odstranite vijak inPokrov na levi strani.(Sl.78)

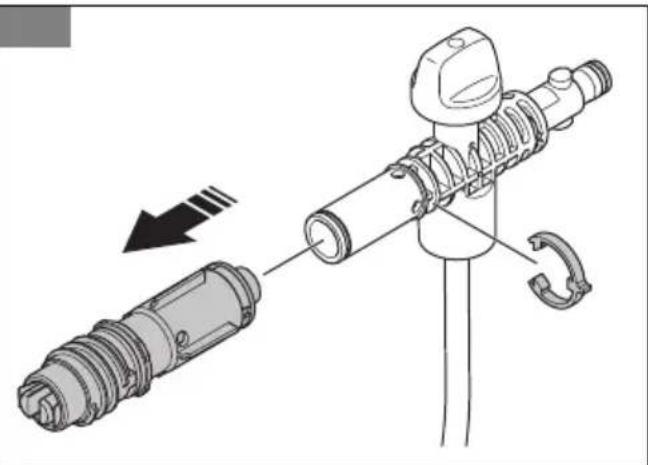

7. Odstranite sponko in sklop be.(Sl. 79)

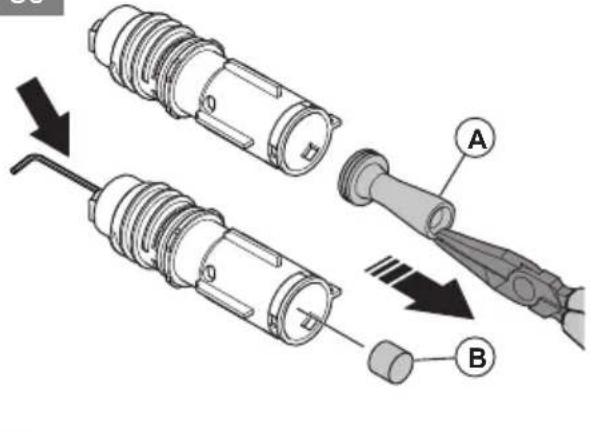

8. S klešcami izvlecite držalo filtra (A). (Sl. 80)
9. Previdno izvlecite filter (B) z majhnim ključem inbus ali enakovrednim orodjem.
10. Filter izperite s cisto vodo. Ce je filter poskodovan aliga ni mogoce popolnama očistiti, ga zamenjaje. (SI. 81)
11. Razpršilnik za peno sestavite v obratnem vrstnem redu.

Mazanje O-tesnil na spojkah

OPOZORILO: Pred vzdrrzevanjem izdelka preklopite vklopno stikalo v položaj za izklop (0) in izvlecite napajalni vtic iz vira napajanja.

POZOR: Pred vzdrijevanjem izdelka ga odklopite od vodnega vira in se prepričajte, da so vsi deli suhi.

1. Odstranite palicasto prho z rocaja za prsenje, nato pa rocaj za prsenje z visokotlačne cevi. Glejte Odstranitev palicaste prhe na strani 501 in Odstranitev rocaja za prsenje na strani 501.
2. Z mastjo namezite O-tesnila na adapterju za vrtno cev, palicasti prhi in visokotlačni cevi. Glejte razdelek Tehnici podatki na strani 509 za pravilno vrsto maziva.

(SI. 82)

Odstranitev in namestitevPokrovakoluta zacev

OPOZORILO: Pred vzdhrzevanjem izdelka preklopite vklopno stikalo v polozaj za izklop (0) in izvlecite napajalni vtic iz vira napajanja.

POZOR: Pred vzdrijevanjem izdelka ga odklopite od vodnega vira in se prepričajte, da so vsi deli suhi.

Pokrov koluta za cev je pritrjen s 3 sponkami.

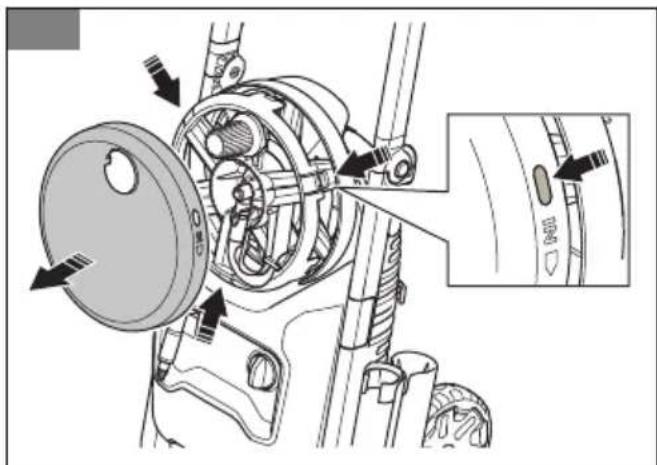

1. Potisnite 3 sponke navznoter in previdno odstranitePokrov koluta za cev.(Sl.83)
2. Pokrov koluta za cev namestite tako, da ga previdno potisnete, dokler se sponke ne zaskočijo v položaju.

Odpravljanje težav

Urnik odpravljanja težav

Težava Možen vzrok Rešitev
Izdelka ni mogoće zagnati. Napajalni vtič ni priklopljen na vir na-pajanja.	Priklopite napajalni vtič na vir napaja-nja.
	Vklopno stikalo je v položaju za iz-klop (0).	Preklopite vklopno stikalo v položaj za vklop (l).
	V viru napajanja ni elektrichiene energhi je.	Obrnite se na pooblašćelenega elektri-čarja.
	Napajalni kabel je poškodovano. Obrnite se na pooblašćelenega servis- nega zastopnika.
	Toplotna zaščita je zaustavila napa-janje.	Počakajte, da se izdelek ohladi, pred-en ga ponovno uporabite.
	Uporabljen je napačen tip podaljiška.	Prepričajte se, da je podaljišek v ce-loti odvit in je napajalna napetost skladna z napetostjko, ki je navedena na izdelku.
Zaslon se ne zažene, ko je stikalo za napajanje nastavljeno v položaj ON (l).	Napajalni vtič ni priklopljen na vir na-pajanja.	Priklopite napajalni vtič na vir napaja-nja.
Varovalka pregori med zagonom ali delovanjem.	Uporabljen je napačen tip varovalke.	Prepričajte se, da uporabljate počas-no varovalko razreda "C" ali "K".
Izdelka ni mogoće zaustaviti. Izdelek je poškodovan. Izvlecite napajalni vtič in	se obrni-te na pooblašćelenega servisnegа za-stopnika.
Izdelek se prevec segreje. Pretok zraka ni zadosten. Očistite odprtine za dovod	zraka.
Izdelek ne deluje gladko. V(systemu je zrak. Odzračite system.
Tlak vode ni zadosten. Cev je zvita. Prepričajte se, da cevi niso prepog-	njene.
	Vklopno stikalo je v položaju za iz-klop (0).	Preklopite vklopno stikalo v položaj za vklop (l).
	Pretok vode ni zadosten. Zagotovite, da je izdelek pravilno pri-klopljen na vodni vir. Prepričajte se, da pretok vode zadostuju.
	Filter za vodo je zamašen. Očistite filter za vodo.
	V/systemu je zrak. Odzračite system.
	Pribor ni ustrezen. Prepričajte se, da uporabljate ustre-zen pribor.
Visokotlačne cevi za vodo ni mogоće izvleči.	Kolut za cev je blokiran.	SnomitePokrov koluta za cev in od-stranite blokado. Očistite kolut za cev.
Spojke pušćajo. Okrogla tesnila so obr	abljena ali po-škodovana.	Zamenjaje okrogla tesnila.

Načrt za odpravljanje težav,zaslon (PW 370)

Težava Možen vzrok Rešitev
Rdeč simbol za temperaturo. Za več informacij gleje sporočilo o napaki na zaslonu.	Temperatura okolice v delovnem ob-močju je prenizka.	Izdelek uporabljale le, Če je tempera-tura okolice 4 °C ali vec.
	Temperatura okolice v skladišču je prenizka.	Izdelek skladiščite na suhem mestu brez zmrzali. Prepričajte se, da je temperatura okolice v skladišču višja od 0 °C.
	Temperatura vode na vhodu je previ-soka.	Prepričajte se, da je temperatura vo-de na vhodu maks. 40 °C.
Rdeč simbol orodja. Za več informacij gleje sporočilo o napaki na zaslonu	Senzor za vodo ne more zabeležiti nivoja vode.	Ustavite izdelek in počakajte 5 minut, preden ga ponovno zaženete. Če na-pake ne morete odpraviti, se obmi-te na pooblašćenegа servisnegа za-stopnika.
	Senzor za temperaturo ne more za-beležiti temperature vode.
Rumen simbol orodja. Za več informacij gleje sporočilo o napaki na za-slonu	Priporočljivo je zamenjati okroglata tes-nila.	Zamenjaje okroglata tesnila.
	Priporočljivo je očistiti vodni filter v dovodu za vodo na izdelku.	Očistite vodni filter v dovodu za vodo na izdelku.

Transport skladisčenje in odstranitev

Prevoz

• Pred prevozom izdelka izvlecite napajalni vtic iz vira napajanja.
  Pred prevozom izdelka odklopite izdelek od vodnegavira.
• Zagotovite, da bo izdelek med prevozom pritrjen in se ne bo mogel premikati.

Skladisčenje

Pred skladischenjem izdelka poskrbite, da boste iz izdelka, visokotlačne cevi za vodo ter pribora in dodatne opreme spustili vso vodo. Gleje, Odklop izdelka od vodnega vira na strani 503.

• Izdelek pripravite na skladišcenje. Glejte, Priprava izdelka na skladišcenje na strani 508.
• Izdelek skladisčite na suhem mestu brez zmrzali.

Priprava izdelka na skladišcenje

1. Zaustavite izdelek in izvlecite napajalni vtic iz vira napajanja.
2. Odklopite izdelek od vodnega vira. Glejte, Odklop izdelka od vodnega vira na strani 503.
3. Prepričajte se, da sta pribor in dodatna opremasuha.

4. Rocaj za prsenje, paliacsto prho, razprsilnik za penoin硬度 vostavite v drzala.

5. Odklopite visokotlačno cev za vodo z ročaja za pršenje in navijte visokotlačno cev za vodo na kolut za cev. (SI. 26)

6. Napajalni kabel namestite na njegovo drzalo in pritrdite trak. (Sl. 84)
7. Zložite ročaj za prenašanje. Glejte, Iztegovanje in zlaganje ročaja za prenašanje na strani 501.

Odlaganje

Simbol pomeni, da izdelek ni gospodinjski odpadek. Obvezna je reciklaca v najblizjem zbirnem centru

za elektricno in elektronsko opremo. To prispeva k ustreznemu ravnanje z izrabljenimi odpadki Za informacione se obrnite na lokalne organe, službe za ravnanje z gospodinjskimi odpadki, zastopnika ali prodajalca. V primeru neustrezne odstranitve odpadkov lahko pride zaradi morebitne prisotnosti nevarnih snovi do skodljivih posledic za okolje in zdravje ljudi.

(SI. 13)

Opomba: Simbol je prikazan na izdelku ali embalaži izdelka.

Tehnični podatki

	PW 350 PW 360 P	W 370
Motor in Črpalka
Vrsta Zaporedni izme-	nični motor	Zaporedni izme-nični motor	Zaporedni izme-nični motor
Moč, W 2100 2100 2300
Območje napetosti, V 230–240 230–240 230–240
Frekvenca, Hz 50 50 50
Nazivni tok, A 10 10 10
Največji pretok vode, l/min 7,5 7,5 8,3
Izhodni tlak vode med delovanjem, bar/MPa 125/12,5 125	12,5 135/13,5
Največji izhodni tlak vode, bar/MPa 150/15 160/16 170/17
Največji vchodni tlak vode, bar/MPa	10/1	10/1	10/1
Največja vchodna temperatura vode, °C/°F	40/104 40/104 40/104	104
Največja vchodna temperatura vode (v sesalnem načinu), °C/°F	20/68	20/68	20/68
Stopnja zaščite IP	IPX5	IPX5	IPX5
Varnostni razred	Razred I	Razred 1	Razred 1
Mazanje
Vrsta masti za mazanje O-tesnil	Univerzalna belasilikonska mast	Univerzalna belasilikonska mast	Univerzalna belasilikonska mast
Teža
Teža, kg	21,7	22,1	22,7
Emisije hrupa 113
Raven zvočne moči, izmerjena v dB(A)	86,3	86,3	86
Raven zvočne moči, zajamčena LWA dB(A)	85±3 85±3	86±3
	PW 350 PW 360 PW 370
Nivoji hrupa 114
Raven zvočnega tlaka LpA, dB(A) 71,1±2 71,1±2 70,8±2
Ravni vibracij 115
Dlan/roka (s standardno šobo) m/s2	< 2,5 < 2,5 < 2,5

Dodatki

Odobren pribor

Odobren pribor	Št. izd.
Čistilo za površino SC 400 590 65 78-01
Čistilnik za površino SC 300 590 65 79-01
Filter za vodo 590 65 93-01
Varovalo pred povratnim tokom 590 65 95-01
Sesalna cev 590 65 97-01
Razpršilnik za peno FS 400 546 87 18-01
Razpršilnik za peno FS 300 590 66 04-01
Sesalna šoba za vodo 590 66 05-01
Komplet vrtljivih krtac 590 66 06-01
Komplet za vozilo 590 66 07-01
Podaljiševalna cev, ojačana s tekstilom, 8 m 590 66 08-01
Podaljiševalna cev, ojačana z jeklom, 10 m 590 66 09-01
Cev za Čišćenje cevi, 15 m 590 66 10-01
Kotna paličasta prha	590 66 11-01
Čistilo za kamen in les	590 66 12-01
Čistilo za vozila in vosek	590 66 13-01
Komplet okroglih tesnil	591 10 64-01

Izjava o skladnosti

Izjava EU o skladnosti

Mi, Husqvarna AB, SE-561 82 Huskvarna, Švedska, tel.: [phone], izjavljamo na lastno odgovornost, da je izdelek:

Opis Tlačni Čistilnik
Znamka Husqvarna
Vrsta/model PW 350, PW 360
Identifikacja Serijske številke od letnika 2023 dalje

v celoti skladen z naslednjimi direktivami in uredbami EU:

Uredba Opis
2006/42/ES "o strojih"
2014/30/EU "o elektromagneti združljivosti"
2000/14/ES, priloga V "o emisijah hrupa v okolico"
2011/65/EU "o omejevanju uporabe nekaterihi nevarnih snovi v elektrčni in elektronski opremi"

in so pri tem v veljavi naslednji standardi in/ali tehnicne specifikacije: EN 60335-1:2012/A11:2014/ A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 62233:2008, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN 61000-3-3:2013/A2:2021, EN IEC 63000:2018.

Za informacione v zvezi z emisijami hrupa glejte poglavje Tehnici podatki na strani 509.

Huskvarna, 2023-11-20

Claes Losdahl, vodja razvoja/vrtni izdelki, Husqvarna AB Odgovorni za tehnicno dokumentacio

Izjava EU o skladnosti

Mi, Husqvarna AB, SE-561 82 Huskvarna, Švedska, tel.: [phone], izjavljamo na lastno odgovornost, da je izdelek:

Opis Tlačni Čistilnik
Znamka Husqvarna
Vrsta/model PW 370
Identifikacja Serijske stevilke od letnika 2023 dalje

v celoti skladen z naslednjimi direktivami in uredbami EU:

Uredba Opis
2006/42/ES "o strojih"
2014/30/EU "o elektromagnetni združljivosti"
2000/14/ES, priloga V "o emisijah hrupa v okolico"
2011/65/EU "o omejevanju uporabe nekaterihi nevarnih snovi v elektrčni in elektronski opremi"

in so pri tem v veljavi naslednji standardi in/ali

tehniche specifikacije: EN 60335-1:2012/A11:2014/

A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN

60335-2-79:2012, EN 62233:2008, EN 55014-1:2021

EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN

61000-3-11:2019, EN IEC 63000:2018.

Za informacije v zvezi z emisijami hrupa glejte poglavje

Tehnici podatki na strani 509.

Huskvarna, 2023-11-20

Claes Losdahl, vodja razvoja/vrtni izdelki, Husqvarna AB

Lična zašitna oprema

UPOZORENJE: Pročitajte upozoravajuća uputstva koja slede pre korišćenja proizvoda.
