NAVODILA ZA UPORABO PW 480 HUSQVARNA

SL Navodila za uporabo

SR Priručnik za rukovaoca

SV Bruksanvisning

Odpojenie rukoväti čističa

- Zatlačte tlačidlo na spodnej strane rukoväti čističa a vytiahnite vysokotlakovú hadicu na vodu. (Obr. 19)

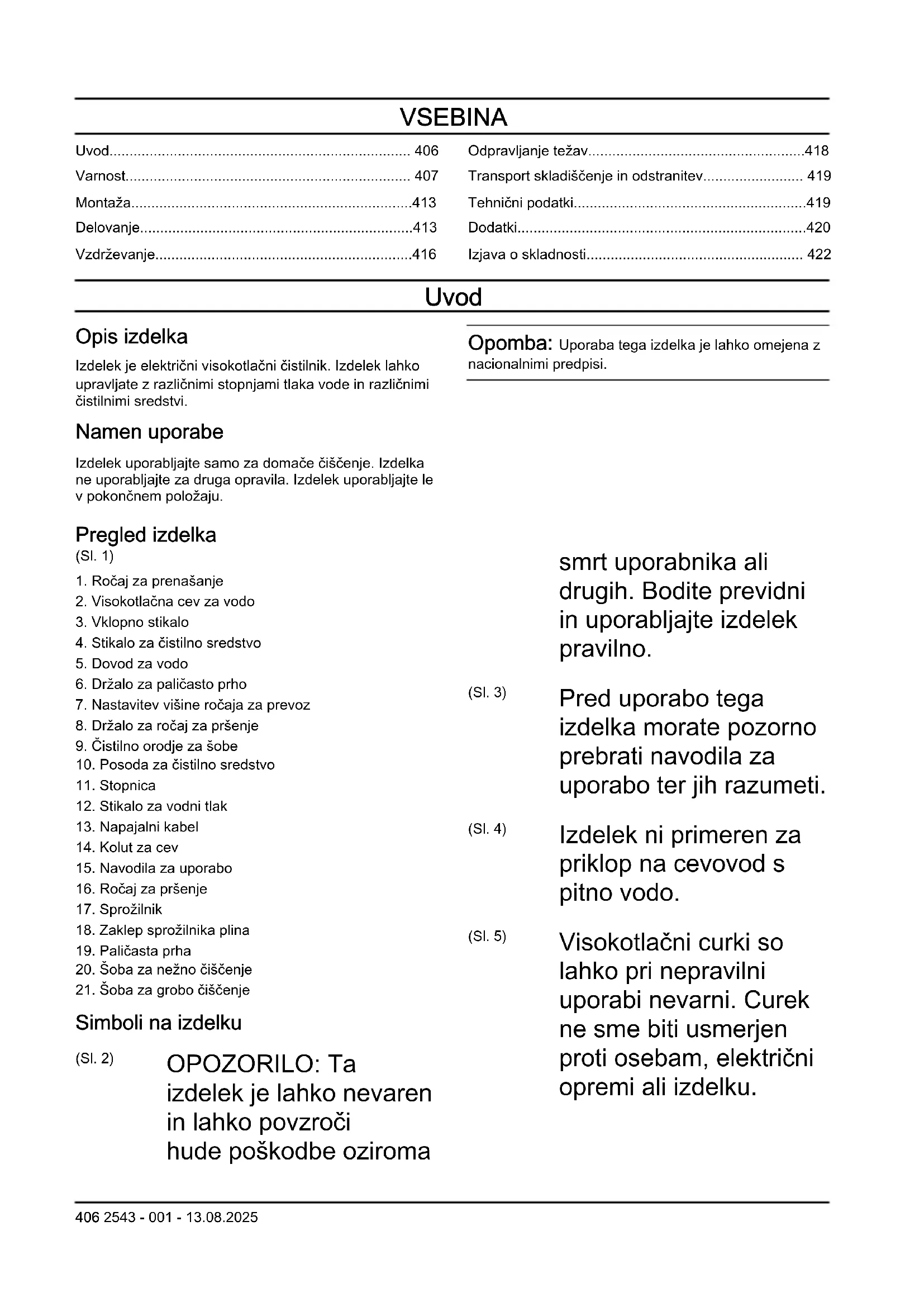

Odpravljanje težav....418
Transport skladiščenje in odstranitev.... 419
Tehnični podatki....419
Dodatki....420
Izjava o skladnosti.... 422

Uvod

Opis izdelka

Izdelek je električni visokotlačni čistilnik. Izdelek lahko upravljate z različnimi stopnjami tlaka vode in različnimi čistilnimi sredstvi.

Namen uporabe

Izdelek uporabljajte samo za domače čiščenje. Izdelka ne uporabljajte za druga opravila. Izdelek uporabljajte le v pokončnem položaju.

Pregled izdelka

(SI. 1)

1. Ročaj za prenašanje
2. Visokotlačna cev za vodo
3. Vklopno stikalo
4. Stikalo za čistilno sredstvo
5. Dovod za vodo
6. Držalo za paličasto prho
7. Nastavitev višine ročaja za prevoz
8. Držalo za ročaj za pršenje
9. Čistilno orodje za šobe
10. Posoda za čistilno sredstvo
11. Stopnica
12. Stikalo za vodni tlak
13. Napajalni kabel
14. Kolut za cev
15. Navodila za uporabo
16. Ročaj za pršenje
17. Sprožilnik
18. Zaklep sprožilnika plina
19. Paličasta prha
20. Šoba za nežno čiščenje
21. Šoba za grobo čiščenje

Simboli na izdelku

(SI. 2)

OPOZORILO: Ta izdelek je lahko nevaren in lahko povzroči hude poškodbe oziroma

Opomba: Uporaba tega izdelka je lahko omejena z nacionalnimi predpisi.

smrt uporabnika ali drugih. Bodite previdni in uporabljajte izdelek pravilno.

(SI. 3)

Pred uporabo tega izdelka morate pozorno prebrati navodila za uporabo ter jih razumeti.

(SI. 4)

Izdelek ni primeren za priklop na cevovod s pitno vodo.

(SI. 5)

Visokotlačni curki so lahko pri nepravilni uporabi nevarni. Curek ne sme biti usmerjen proti osebam, električni opremi ali izdelku.

(SI. 6)

Okoljska oznaka.

Izdelek ali embalaža izdelka ne spadata med gospodinjske odpadke. Treba ga je reciklirati v odobrenem zbirnem centru za električno in elektronsko opremo.

(SI. 7)

Orodje Razreda II.

(SI. 8)

Emisija hrupa v okolje je skladna z direktivami in uredbami EU, ZK ter zakonodajo Novega južnega Walesa, in sicer z direktivo "Zaščita okolja pri delu (nadzor hrupa) iz 2017". Zajamčena raven zvočne moči izdelka, kot je določeno v Tehnični podatki na strani 419 in na nalepki.

(SI. 9)

Zaščiten pred nizkotlačnim vodnim

tokom iz katerega koli kota.

(SI. 10)

Izdelek je skladen z veljavnimi direktivami ES.

Opomba: Ostali simboli in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za nekatere trge.

Škoda izdelka

Za škodo na izdelku ne odgovarjamo, če:

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblaščenem servisnem centru ali pri pooblaščenem organu.

Podpora

Za pomoč in podporo za izdelek si oglejte razdelek s podporo na spletnem mestu www.husqvarna.com, kjer so na voljo navodila in vodniki za odpravljanje teža, ali pa uporabite Husqvarna Samopostrežni portal in Pomočnika za izdelke (če je na voljo na vašem trgu). Za dodatno podporo o izdelku se obrnite na servisnega zastopnika Husqvarna.

Varnost

Varnostne definicije

Opozorila, svarila in opombe opozarjajo na posebej pomembne dele priročnika.

OPOZORILO: Se uporabi, će obstaja nevarnost telesne

poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku.

POZOR: Se uporabi, če obstaja nevarnost

poškodbe izdelka, drugih materialov ali okolice ob neupoštevanju navodil v tem priročniku.

Opomba: Se uporabi za podajanje podrobnejših informacij, potrebnih v dani situaciji.

Varnostna navodila za uporabo

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljajte izdelka, če ima poškodovan napajalni kabel, visokotlačno cev, gumb za zaklep ročice plina ali ročaj za pršenje.
• Pred uporabo izdelka preverite, ali je morebiti poškodovan. Ne uporabljajte izdelka, če so njegovi deli poškodovani ali pa manjkajo.
• Ročaj za pršenje držite trdno z obema rokama. Ko pritisnete vklopn i sprožilec, pride do povratnega udarca.

• Pri uporabi izdelka bodite previdni. Visok tlak, ki ga ustvarja izdelek, je nevaren in lahko povzroči poškodbe.

• Curka ne usmerjajte proti sebi, drugim osebam ali živalim.

• Curka ne usmerjajte proti sebi ali drugim za čiščenje obutve.
• Curka ne usmerjajte proti električni opremi ali samemu izdelku.
• Pri uporabi izdelka uporabljajte osebno zaščitno opremo. Glejte Osebna zaščitna oprema na strani 410.
• Izdelka ne uporabljajte v bližini oseb, razen će nosijo zaščitno opremo.
• Če uporabljate čistilno sredstvo, upoštevajte varnostna navodila za čistilno sredstvo.
• Uporabljajte samo čistilna sredstva družbe Husqvarna.
• Uporabljajte pravilen tlak vode in čistilna sredstva, izdelek pa uporabljajte samo za opravila, navedena v tem priročniku. Če uporabljate neustrezen tlak vode, čistilno sredstvo ali pa izdelek uporabljate za opravila, ki niso navedena v tem priročniku, lahko poškodujete izdelek, površine, materiale ali druge naprave. Družba Husqvarna ne prevzema odgovornosti za škodo, ki

nastane zaradi nepravilne uporabe.

- Izdelka ni priporočljivo priklapljati na cevovod s pitno vodo. Če morate izdelek priklopiti na cevovod s pitno vodo, upoštevajte lokalne in nacionalne predpise. Če je potrebno, uporabite varovalo pred povratnim tokom (ni priloženo). Voda, ki teče skozi protipovratno enoto, ni več pitna.

- Ne pršite gorljivih tekočin. Nevarnost eksplozije.

- Ne dovolite, da izdelek uporabljajo otroci.

- Ne dovolite otrokom, da se igrajo z izdelkom.

- Ne dovolite, da izdelek uporabljajo osebe, ki niso usposobljene.

- Uporabljajte le pribor, dodatno opremo in nadomestne dele, ki jih je odobrila družba Husqvarna.

- Prepričajte se, da električni priključek izvede pooblaščeni električar in da je v skladu s standardom IEC 60364-1.

- Uporabite napravo na diferenčni tok, ki prekine elektriko, će je uhajavi tok večji od 30 mA za 30 ms. Če nimate naprave na diferenčni tok, uporabite napravo, ki bo dokazala ozemljitev.

- Uporabite varovalke za zakasneli zagon motorja s karakteristiko C ali D v skladu s standardom IEC 898-1 ali IEC947-2 ali ustreznimi standardi zunaj IEC.

- Informacije o impedance PW 480, PW 490: Pri priključitvi visokotlačnih čistilnikov PW 480, PW 490 na napajanje je največja dovoljena impedanca 0,40234 Ω (Zmax). Posvetujte se z posrednikom za napajanje in se prepričajte, da je oprema priključena samo na napajanje, ki ima največjo dovoljeno impedanco ali manj.

- Za prilagajanje izdelkov, ki so označeni z dvojno napetostjo in frekvenco, niso potrebni nobeni ukrepi.

- Če morate uporabiti podaljšek, zagotovite, da je primeren za zunanjo uporabo. Prepričajte se, da je vtičnica vsaj 60 mm nad tlemi. Priključek mora biti vedno suh.

- Preden se oddaljite od izdelka, preklopite vklopno stikalo v položaj za izklop (0), izvlecite napajalni vtič in vklopite zaklep sprožilca plina.

• Pred menjavo pribora in dodatne opreme preklopite

vklopno stikalo v položaj za izklop (0) in izvlecite napajalni vtič.

• Pred čiščenjem ali vzdrževanjem izdelka preklopite vklopno stikalo v položaj za izklop (0) in izvlecite napajalni vtič.
• Izdelka ne uporabljajte v okoljih, kjer je temperatura okolice nižja od 0 °C.
• Ne zaženite zamrznjenega izdelka.
• Izdelka ne uporabljajte v zaprtih prostorih.
• Med delovanjem izdelka nanj ne postavljajte nobenih predmetov.
• Ne pijte vode, ki se je uporabljala z izdelkom.
• Izdelka ne uporabljajte v bližini odprtih oken.
• Pozor pred izmetom predmetov. Kamenje in nepritrjene predmete lahko stroj vrže v oči, to pa lahko povzroči slepoto ali resne poškodbe.
• Če izdelek ne deluje pravilno, glejte Osebna zaščitna oprema na strani 410.

Osebna zaščitna oprema

OPOZORILO: Pred uporabo izdelka preberite

navodila v povezavi z opozorili v nadaljevanju.

• Osebna zaščitna oprema ne more popolnoma preprečiti poškodb, vendar v primeru nesreče omili posledice. Prodajalec naj vam pomaga izbrati ustrezno opremo.
• Uporabljajte trpežno obutev, ki ne drsi. Ne bodite bosi ali nosite odprtih čevljev.
• Uporabljajte zaščitna oblačila.
• Uporabljajte odobreno zaščito za sluh.
• Uporabljajte zaščitna očala.
• Če izdelek uporabljate v okoljih, kjer lahko nastajajo nevarni aerosoli, uporabljajte dihalno masko, ki ustreza razredu zaščite FFP2 ali enakovredno.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljajte izdelka z varnostnimi napravami, ki so poškodovane ali ne delujejo pravilno.
• Ne odstranjujte in ne spreminjajte varnostnih naprav.

- Redno preverjajte varnostne naprave. Če so varnostne naprave poškodovane ali ne delujejo pravilno, se obrnite na servisnega zastopnika Husqvarna.

Zaklep sprožilca plina (A) preprečuje neželeno uporabo sprožilca plina (B). Ko je zaklep sprožilca plina v zaklenjenem položaju, sprožilca plina ni mogoče potisniti navznoter.

(SI. 13)

Sprožilec plina

Izdelek se zažene, ko je sprožilec plina potisnjen navznoter. Izdelek se zaustavi, ko je sprožilec plina sproščen.

Toplotna zaščita

Izdelek ima samodejno toplotno zaščito. Če se izdelek preveč segreje, toplotna zaščita zaustavi njegovo napajanje. Če je toplotna zaščita zaustavila napajanje, počakajte, da se izdelek ohladi. Toplotna zaščita se samodejno ponastavi, ko je izdelek dovolj hladen.

Hidravlični odtočni ventil

Varnostna navodila za vzdrževanje

OPOZORILO: Pred vzdrževanjem izdelka preberite naslednja opozorilna navodila.

POZOR: Pred uporabo izdelka, ki je bil dlje časa skladiščen, vedno izvedite vzdrževalna dela.

• Pred vzdrževanjem izdelka preklopite vklopno stikalo v položaj za izklop (0) in izvlecite napajalni vtič iz vira napajanja.
• Pred vzdrževanjem izdelka ga odklopite od vodnega vira in se prepričajte, da so vsi deli suhi.
• Vzdrževalna dela opravite tako, kot je navedeno v teh navodilih za uporabo.
• Uporabljajte samo nadomestne dele, ki jih priporoča družba Husqvarna. Za varnost med uporabo izdelka so pomembni visokotlačne cevi za vodo, priključki in spojke. Uporabljajte samo cevi,

priključke in spojke, ki jih priporoča proizvajalec.

• Ne popravljajte izdelka. Obrnite se na pooblaščenega servisnega zastopnika družbe Husqvarna.
• Če je napajalni vtič ali napajalni kabel poškodovan, se obrnite na pooblaščenega servisnega zastopnika družbe Husqvarna.
• Ne dovolite otrokom, da čistijo ali vzdržujejo izdelek.

Splošna varnostna navodila

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ta izdelek je lahko nevaren, če ga ne uporabljate pravilno ali če niste previdni. Če ne upoštevate varnostnih navodil, lahko nastopijo poškodbe ali celo smrt.
• Vedno bodite previdni in ravnajte razumno. Če niste prepričani, kako upravljati ta izdelek v določeni situaciji, prenehajte z delom in se obrnite na pooblaščenega servisnega zastopnika družbe Husqvarna.
• Ne pozabite, da je uporabnik odgovoren za nesreče, ki jih

povzroči drugim ljudem ali njihovi lastnini.

• Izdelek redno čistite. Pozorno preberite znake in nalepke.
• Naprave ne smejo uporabljati otroci ali osebe, ki niso seznanjene z navodili. Lokalni predpisi lahko omejujejo starost uporabnika.
• Ta izdelek lahko uporabljajo osebe z omejenimi telesnimi, zaznavalnimi ali duševnimi sposobnostmi, će so pri tem pod nadzorom ali so podučeni o varni uporabi ter morebitnih nevarnostih.
• Ta izdelek lahko uporabljajo osebe, ki nimajo potrebnih izkušenj ali znanj, će so pri tem pod nadzorom ali so podučeni o varni uporabi ter morebitnih nevarnostih.
• Izdelka ne uporabljajte, ko ste utrujeni, bolni, ali pod vplivom alkohola, drog ali zdravil. To negativno vpliva na vaš vid, pozornost, koordinacijo in presojo.
• Ne uporabljajte poškodovanega izdelka.
• Izdelka ne spreminjajte ali uporabljajte, če obstaja možnost, da so ga spremenile tretje osebe.

Montaža

Uvod

OPOZORILO: Preden začnete sestavljati izdelek, morate prebrati in razumeti poglavje o varnosti.

Namestitev spodnjega držala za ročaj za pršenje in paličasto prho

- Potisnite spodnje držalo za paličasto prho v ročaj, da se zaskoči. (Sl. 14)

Namestitev zgornjega držala za ročaj za pršenje in paličasto prho

- Namestite zgornje držalo z vijakom. (Sl. 15)

Namestitev ročaja za navijalni kolut

- Ročaj za navijalni kolut potisnite v držalo, da se zaskoči. (Sl. 16)

Namestitev adapterja za vrtno cev

1. Odstranite transportni pokrov iz dovoda za vodo in ga zavrzite. (Sl. 17)
2. Namestite vodni filter in adapter vrtne cevi na dovod za vodo.

POZOR: Adapter vrtne cevi namestite neposredno na dovod za vodo. Če adapter vrtne cevi ni nameščen naravnost, lahko pride do poškodb navojev in puščanja.

1. Adapter za vrtno cev tesno privijte.
2. Adapter za vrtno cev odstranite v nasprotnem vrstnem redu.

Delovanje

Uvod

OPOZORILO: Preden začnete uporabljati izdelek, morate prebrati in razumeti poglavje o varnosti.

Husqvarna Connect

Husqvarna Connectje brezplačna aplikacija za vašo mobilno napravo. Aplikacija Husqvarna Connect omogoča razširitev funkcij vašega izdelka Husqvarna:

• Dodatne informacije o izdelku.
- Informacije o izdelku, delih in servisu ter pomoč.

Začetek uporabe aplikacije

1. V mobilno napravo si prenesite aplikacijo Husqvarna Connect.
2. Registirajte se v aplikaciji Husqvarna Connect.
3. Za vzpostavitev povezave in registracijo izdelka sledite navodilom v aplikaciji Husqvarna Connect.

Opomba: Aplikacija Husqvarna Connect ni na voljo za prenos na vseh trgih. Če potrebujete več informacij, se obrnite na servisnega zastopnika.

Namestitev ročaja za pršenje

- Z eno roko trdno držite ročaj za pršenje in potisnite visokotlačno cev za vodo v hitri priključek na ročaju za pršenje. (Sl. 18)

Odstranitev ročaja za pršenje

- Pritisnite gumb na dnu ročaja za pršenje in izvlecite visokotlačno cev za vodo. (Sl. 19)

Namestitev paličaste prhe

1. Z eno roko držite ročaj za pršenje in potisnite spojko na paličasti prhi v ročaj za pršenje. (Sl. 20)
2. Obrnite paličasto prho v smeri urinega kazalca, nato pa jo sprostite. Paličasta prha se zaskoči v položaju.

Odstranitev paličaste prhe

1. Potisnite paličasto prho navznoter in jo obrnite v nasprotni smeri urinega kazalca. (Sl. 21)
2. Izvlecite paličasto prho iz ročaja za pršenje.

Namestitev in odstranitev šobe

Izdelek je dobavljen z naslednjima 2 šobama:

• šoba za nežno čiščenje z ravnim vodnim curkom,
• šoba za grobo čiščenje z vrtljivim vodnim curkom.

Šobo za nežno čiščenje lahko uporabljate za čiščenje občutljivih površin, na primer vozil. Grobo šobo lahko uporabljate za čiščenje neobčutljivih površin, na primer dovozov.

(SI. 22)

POZOR: Šobe za grobo čiščenje ne uporabljajte na občutljivih površinah, na primer pobarvanih površinah na vozilu. Vrtljiv vodni curek lahko poškoduje površino.

• Če želite namestiti šobo, z eno roko držite paličasto prho in potisnite spojko na šobi v paličasto prho. (Sl. 23)
• Obrnite šobo v smeri urinega kazalca in jo sprostite. Šoba se zaklene v položaju.
• Če želite odstraniti šobo, jo pritisnite in obrnite v nasprotni smeri urinega kazalca. (Sl. 24)
• Povlecite šobo iz paličaste prhe.

Prilagoditev položaja ročaja za pršenje in paličaste prhe

- Obrnite ročaj za pršenje in paličasto prho v želeni položaj. (Sl. 25)

Nastavitev višine ročice

1. Pritisnite in pridržite gumb za nastavitev višine ročaja. (Sl. 26)
2. Ročaj povlecite v ustrezen položaj.
3. Sprostite gumb za nastavitev višine ročaja.

Nastavitev tlaka vodnega curka

Šoba z ravnim vodnim curkom ima nastavljiv tlak.

POZOR: Na občutljivih površinah ne uporabljajte visokega tlaka. Vodni curek lahko poškoduje površino.

• Če želite povečati tlak vodnega curka, obrnite šobo v smeri urinega kazalca. (Sl. 27)
• Če želite zmanjšati tlak vodnega curka, obrnite šobo v nasprotni smeri urinega kazalca. (Sl. 28)

Prilagoditev količine čistilnega sredstva

• Če želite povečati količino čistilnega sredstva, obrnite stikalo v smeri urinega kazalca. (Sl. 29)
• Če želite zmanjšati količino čistilnega sredstva, obrnite stikalo v nasprotni smeri urinega kazalca.

Nastavitev tlaka in pretoka vode

• Če želite povečati tlak in pretok vode, obrnite stikalo v smeri urinega kazalca. (Sl. 30)
• Če želite zmanjšati tlak in pretok vode, obrnite stikalo v nasprotni smeri urinega kazalca.

Upravljanje izdelka

1. Izdelek priklopite na vodni vir. Glejte Priklop izdelka na vodni vir na strani 414.

2. Odzračite sistem. Glejte Odzračevanje sistema na strani 415.

3. Zaženite izdelek. Glejte Zagon izdelka na strani 415.

Priklop izdelka na vodni vir

Izdelek lahko uporabljate z vodo iz vodovodnega omrežja ali z vodo iz odprtega vodnega vira, na primer iz jezera ali sodov z vodo.

• Za priklop izdelka na vodovodno omrežje glejte Priklop izdelka na vodovodno omrežje na strani 414.
• Za priklop izdelka na odprt vodni vir glejte Priklop izdelka na odprt vodni vir na strani 414.

Priklop izdelka na vodovodno omrežje

1. Na dovod za vodo na izdelku po potrebi namestite adapter za vrtno cev in filter za vodo. Glejte Namestitev adapterja za vrtno cev na strani 413.

2. Vrtno cev priključite na vodovodno omrežje. Uporabite vrtno cev s premerom 13 mm in dolžino od 10 do 25 m. (Sl. 31)

POZOR: Tlak vode v vodovodnem omrežju ne sme presegati 1 MPa (10 barov).

POZOR: Temperatura vode v vodovodnem omrežju ne sme presegati 60 °C.

POZOR: Če je mogoče, izdelka ne priklapljajte na cevovod s pitno vodo. Če morate izdelek priklopiti na cevovod s pitno vodo, upoštevajte lokalne in nacionalne predpise. Po potrebi uporabite protipovratni ventil. Glejte Odobren pribor na strani 420.

1. Odprite ventil na vodovodnem omrežju in se prepričajte, da lahko voda prosto teče iz vrtne cevi. (Sl. 32)

2. Zaprite ventil na vodovodnem omrežju.

3. Priklopite vrtno cev na dovod za vodo na izdelku. (Sl. 33)

4. Priklopite napajalni vtič na vir napajanja.

5. Z eno roko trdno držite ročaj za pršenje in potisnite visokotlačno cev v hitro spojko na ročaju za pršenje. (Sl. 34)

6. Odprite ventil na vodovodnem omrežju.

7. Pred uporabo izdelka odzračite sistem. Glejte Odzračevanje sistema na strani 415.

Priklop izdelka na odprt vodni vir

Izdelek lahko uporabljate z vodo iz odprtega vodnega vira, na primer iz jezera ali sodov z vodo. Uporabite sesalno cev s premerom 13 mm in dolžino, ki ne presega 3 m. Glejte Odobren pribor na strani 420. (SI. 35)

POZOR: Temperatura vode v vodnem viru ne sme presegati 20 °C.

POZOR: Izdelek ne sme biti več kot 1 m nad vodnim virom.

1. Če je nameščen adapter za vrtno cev, ga odstranite z dovoda za vodo na izdelku. (Sl. 36)

POZOR: Ne odstranite filtra za vodo v dovodu za vodo.

1. Namestite sesalno cev na dovod za vodo na izdelku. (SI. 37)

2. Sesalno cev v celoti vstavite v vodni vir in se prepričajte, da je filter v celoti potopljen.

POZOR: Ne uporabljajte sesalne cevi brez filtra.

1. Pritisnite gumb na ročaju za pršenje in izvlecite visokotlačno cev iz ročaja za pršenje. (Sl. 38)
2. Priklopite napajalni vtič na vir napajanja.
3. Preklopite vklopno stikalo v položaj za vklop (I) in pustite izdelek delovati 2 minuti.
4. Preklopite vklopno stikalo v položaj za izklop (0).
5. Z eno roko trdno držite ročaj za pršenje in potisnite visokotlačno cev v hitro spojko na ročaju za pršenje. (Sl. 34)
6. Pred uporabo izdelka odzračite sistem. Glejte Odzračevanje sistema na strani 415.

Odzračevanje sistema

POZOR: Pred odzračevanjem sistema se prepričajte, da je vklopno stikalo v položaju za izklop (0).

1. Izdelek priklopite na vodni vir. Glejte Priklop izdelka na vodni vir na strani 414.
2. Paličasto prho namestite na pištolo za škropljenje. Glejte Namestitev paličaste prhe na strani 413.
3. Izklopite zaklep sprožilca plina. Glejte Vklop in izklop zaklepa sprožilca plina na strani 415
4. Pritisnite in pridržite sprožilec plina, dokler iz šobe na paličasti prhi ne izteka več voda. (Sl. 39)

Odklop izdelka od vodnega vira

1. Preklopite vklopno stikalo v položaj za izklop (0).

2. Če je izdelek priklopljen na vodovodno omrežje, zaprite ventil na vodovodnem omrežju.

3. Če je izdelek priklopljen na vodovodno omrežje, od vodovodnega omrežja odklopite vrtno cev in protipovratni ventil. (Sl. 40)

4. Če je izdelek priklopljen na odprt vodni vir, odstranite sesalno cev iz vodnega vira.
5. Pritisnite in pridržite sprožilec plina, dokler iz šobe na paličasti prhi ne izteka več voda.
6. Odklopite vrtno cev od dovoda za vodo na izdelku. (Sl. 41)

Opomba: Če je izdelek priklopljen na odprt vodni vir, odklopite sesalno cev.

1. Pritisnite gumb na ročaju za pršenje in izvlecite visokotlačno cev iz ročaja za pršenje. (Sl. 42)
2. Preklopite vklopno stikalo v položaj za vklop (I). Pustite, da izdelek obratuje, dokler iz visokotlačne cevi ne izteka več voda.
3. Preklopite vklopno stikalo v položaj za izklop (0).
4. Pred skladiščenjem izdelka počakajte, da se ročaj za pršenje, paličasta prha in šobi posušijo.

Vklop in izklop zaklepa sprožilca plina

• Če želite vklopiti zaklep sprožilca plina, potisnite gumb navzgor. (Sl. 43)
• Če želite izklopiti zaklep sprožilca plina, potisnite gumb navzdol.

Zagon izdelka

POZOR: Izdelek uporabljajte le v pokončnem položaju. Izdelek lahko pri uporabi v vodoravnem položaju poškodujete.

1. Izdelek priklopite na vodni vir. Glejte Priklop izdelka na vodni vir na strani 414.
2. Priklopite napajalni vtič na vir napajanja.
3. Preklopite vklopno stikalo v položaj za vklop (I). (Sl. 44)
4. Izklopite zaklep sprožilca plina. Glejte Vklop in izklop zaklepa sprožilca plina na strani 415.
5. Pritisnite sprožilec plina na ročaju za pršenje.

Opomba: Izdelek se samodejno zaustavi, ko sprostite sprožilec plina.

Zaustavitev izdelka

Opomba: Izdelek se samodejno zaustavi, ko sprostite sprožilec plina.

1. Sprostite sprožilec plina na ročaju za pršenje.

2. Vklopite zaklep sprožilca plina. Glejte Vklop in izklop zaklepa sprožilca plina na strani 415.

3. Preklopite vklopno stikalo v položaj za izklop (0). (Sl. 45)

4. Izvlecite napajalni vtič iz vira napajanja.
5. Odklopite izdelek od vodnega vira. Glejte Odklop izdelka od vodnega vira na strani 415.

Opomba: Izdelek vedno odklopite od vodnega vira, će se od izdelka oddaljite za več kot 5 minut.

Uporaba čistilnega sredstva

1. Odstranite posodo za čistilno sredstvo iz držala. (Sl. 46)
2. Odstranite pokrovček posode za čistilno sredstvo. (Sl. 47)
3. Posodo napolnite s čistilnim sredstvom. (Sl. 48)

POZOR: Uporabljajte samo čistilna sredstva, ki jih priporoča družba Husqvarna.

POZOR: Prepričajte se, da cev ni zvita.

1. Namestite pokrovček na posodo za čistilno sredstvo. Namestite posodo za čistilno sredstvo na ustrezno mesto. (Sl. 49)
2. Namestite šobo za nežno čiščenje. Glejte Namestitev in odstranitev šobe na strani 413.
3. Šobo za nežno čiščenje nastavite na način za čistilno sredstvo.
4. Obrnite stikalo za čistilno sredstvo, da nastavite količino čistilnega sredstva. Glejte Prilagoditev količine čistilnega sredstva na strani 414.
5. Izdelek priklopite na vodni vir. Glejte Priklop izdelka na vodni vir na strani 414.
6. Zaženite izdelek. Glejte Zagon izdelka na strani 415.

Vzdrževanje

Uvod

OPOZORILO: Pred izvajanjem vzdrževalnih del morate prebrati in razumeti poglavje o varnosti.

Za servisiranje in popravila na izdelku posebno usposabljanje ni potrebno. Zagotavljamo, da vam bodo na voljo strokovna popravila in servisiranje.

Za več informacij glejte www.husqvarna.com.

Urnik vzdrževanja

Vzdrževanje Pred upo-	rabo	Po uporabi
Opravite splošen pregled. Glejte Izvajanje splošnih pregledov na strani 416.	X
Izdelek očistite. Glejte Čiščenje izdelka na strani 417.		X
Očistite paličasto prho in šobi. Glejte Čiščenje paličaste prhe in šob na strani 417.		X
Očistite filter za vodo. Če je filter za vodo poškodovan, ga zamenjajte. Glejte Čiščenje filtra za vodo na strani 417.		X
Namažite O-tesnila na spojkah. Glejte Mazanje O-tesnil na spojkah na strani 417.		X

Izvajanje splošnih pregledov

OPOZORILO: Pred vzdrževanjem izdelka preklopite vklopno stikalo v položaj za izklop (0) in izvlecite napajalni vtič iz vira napajanja.

POZOR: Pred vzdrževanjem izdelka ga odklopite od vodnega vira in se prepričajte, da so vsi deli suhi.

• Prepričajte se, da so matice in vijaki na izdelku dobro priviti.
• Prepričajte se, da kabli na izdelku niso v položaju, v katerem bi se lahko poškodovali.
• Preverite, ali je visokotlačna cev obrabljena in poškodovana.

OPOZORILO: Ne uporabljajte izdelka, će je visokotlačna cev obrabljena ali poškodovana.

Čiščenje izdelka

OPOZORILO: Pred vzdrževanjem izdelka preklopite vklopno stikalo v položaj za izklop (0) in izvlecite napajalni vtič iz vira napajanja.

POZOR: Pred vzdrževanjem izdelka ga odklopite od vodnega vira in se prepričajte, da so vsi deli suhi.

• Vse zunanje dele očistite s suho krpo.
- Izdelka ne čistite z visokotlačnim čistilnikom.
- Poskrbite, da so dovodi za zrak čisti, in tako zagotovite, da ima izdelek vedno dovolj nizko temperaturo.

Čiščenje paličaste prhe in šob

OPOZORILO: Pred vzdrževanjem izdelka preklopite vklopno stikalo v položaj za izklop (0) in izvlecite napajalni vtič iz vira napajanja.

POZOR: Pred vzdrževanjem izdelka ga odklopite od vodnega vira in se prepričajte, da so vsi deli suhi.

1. Če je na paličasti prhi nameščena šoba, jo odstranite s paličaste prhe. Glejte Namestitev in odstranitev šobe na strani 413.
2. Šobi, spojko na paličasti prhi in spojko na ročaju za pršenje očistite z milom in vodo. (Sl. 50)
3. Če so v šobah zamašitve, jih odstranite s čistilnim orodjem. (Sl. 51)

Čiščenje filtra za vodo

OPOZORILO: Pred vzdrževanjem izdelka preklopite vklopno stikalo v položaj za izklop (0) in izvlecite napajalni vtič iz vira napajanja.

POZOR: Pred vzdrževanjem izdelka ga odklopite od vodnega vira in se prepričajte, da so vsi deli suhi.

1. Če je nameščen adapter za vrtno cev, ga odstranite z dovoda za vodo na izdelku. (Sl. 52)
2. Izvlecite filter za vodo. Uporabite klešče. (Sl. 53)
3. Preverite, ali je filter za vodo poškodovan. Če je filter za vodo poškodovan, ga zamenjajte. (Sl. 54)
4. Filter za vodo izperite s čisto vodo. (Sl. 55)

Mazanje O-tesnil na spojkah

OPOZORILO: Pred vzdrževanjem izdelka preklopite vklopno stikalo v položaj za izklop (0) in izvlecite napajalni vtič iz vira napajanja.

POZOR: Pred vzdrževanjem izdelka ga odklopite od vodnega vira in se prepričajte, da so vsi deli suhi.

1. Odstranite paličasto prho z ročaja za pršenje, nato pa ročaj za pršenje z visokotlačne cevi. Glejte, Namestitev paličaste prhe na strani 413 in Namestitev ročaja za pršenje na strani 413.
2. Z mastjo namažite O-tesnila na adapterju za vrtno cev, paličasti prhi in visokotlačni cevi. Glejte, Tehnični podatki na strani 419 za pravilno vrsto masti. (Sl. 56)

Odpravljanje težav

Urnik odpravljanja težav

Težava Možen vzrok Rešitev
Izdelka ni mogoče zagnati. Napajalni vtič ni priklopljen na vir napajanja.	Priklopite napajalni vtič na vir napaja-nja.
	Vklopno stikalo je v položaju za iz-klop (0).	Preklopite vklopno stikalo v položaj za vklop (l).
	V viru napajanja ni električne energi-je.	Obrnite se na pooblaščenega elektri-čarja.
	Napajalni kabel je poškodovano. Obrnite se na pooblaščenega servis-nega zastopnika.
	Toplotna zaščita je zaustavila napa-janje.	Počakajte, da se izdelek ohladi, pred-en ga ponovno uporabite.
	Uporabljen je napačen tip podaljška.	Prepričajte se, da je podaljšek v ce-loti odvit in je napajalna napetost skladna z napetostjo, ki je navedena na izdelku.
Varovalka pregori med zagonom ali delovanjem.	Uporabljen je napačen tip varovalke.	Prepričajte se, da uporabljate počas-no varovalko razreda "C" ali "K".
Izdelka ni mogoče zaustaviti. Izdelek je poškodovan. Izvlecite napajalni vtič in se obrnite na pooblaščenega servisnega za-stopnika.	Izdelek se preveč segreje. Pretok zraka ni zadosten. Očistite odprtine za dovo d zraka.
Izdelek ne deluje gladko. V sistemu je zrak. Odzračite sistem.
Tlak vode ni zadosten. Cev je zvita. Prepričajte se, da cevi niso prepog-	njene.
	Vklopno stikalo je v položaju za iz-klop (0).	Preklopite vklopno stikalo v položaj za vklop (l).
	Pretok vode ni zadosten. Zagotovite, da je izdelek pravilno pri-klopljen na vodni vir. Preverite nastavitve tlaka vode na tlačnem stikalu in šobi. Prepričajte se, da pretok vode zadostuje.
	Filter za vodo je zamašen. Očistite filter za vodo. Preverite nastavitve tlaka vode na tlačnem stikalu in šobi.
	V sistemu je zrak. Odzračite sistem.
	Pribor ni ustrezen. Prepričajte se, da uporabljate ustre-zen pribor.

Transport skladiščenje in odstranitev

Prevoz

• Pred prevozom izdelka izvlecite napajalni vtič iz vira napajanja.
• Pred prevozom izdelka odklopite izdelek od vodnega vira.
• Zagotovite, da bo izdelek med prevozom pritrjen in se ne bo mogel premikati.

Skladiščenje

• Pred skladiščenjem izdelka poskrbite, da boste iz izdelka, visokotlačne cevi za vodo ter pribora in dodatne opreme spustili vso vodo.
• Izdelek pripravite na skladiščenje. Glejte Priprava izdelka na skladiščenje na strani 419.
• Izdelek skladiščite na suhem mestu brez zmrzali.

Priprava izdelka na skladiščenje

1. Zaustavite izdelek in izvlecite napajalni vtič iz vira napajanja.
2. Odklopite izdelek od vodnega vira. Glejte Odklop izdelka od vodnega vira na strani 415

3. Prepričajte se, da sta pribor in dodatna oprema suha.

4. Ročaj za pršenje, paličasto prho in šobi vstavite v držala.

5. Odklopite visokotlačno cev za vodo z ročaja za pršenje in navijte visokotlačno cev za vodo na kolut za cev. (Sl. 57)
6. Napajalni kabel namestite na njegovo držalo in pritrdite trak. (SI. 58)

Odlaganje

Simbol pomeni, da izdelek ni gospodinjski odpadek. Obvezna je reciklaža v najbližjem zbirnem centru za električno in elektronsko opremo. To prispeva k ustreznemu ravnanju z izrabljenimi odpadki Za informacije se obrnite na lokalne organe, službe za ravnanje z gospodinjskimi odpadki, zastopnika ali prodajalca. V primeru neustrezne odstranitve odpadkov lahko pride zaradi morebitne prisotnosti nevarnih snovi do škodljivih posledic za okolje in zdravje ljudi.

(SI. 12)

Opomba: Simbol je prikazan na izdelku ali embalaži izdelka.

Tehnični podatki

Tehnični podatki

	PW 480 PW 490 P	W 490
Številka izdelka 9704684–01 9704684–02
Motor in črpalka
Vrsta Zaporedni izme-	nični motor	Zaporedni izme- nični motor	Zaporedni izme- nični motor
Moč, W 2900 3300 2400
Območje napetosti, V 230 230 230–240
Frekvenca, Hz 50 50 50
Nazivni tok, A 12,6 14,5 10
Največji pretok vode, l/h 610 650 520
Izhodni tlak vode med delovanjem, bar/MPa 140/14	150/15	120/12
Največji izhodni tlak vode, bar/MPa	180/18	190/19	160/16
Največji vhodni tlak vode, bar/MPa	10/1 10/1 10/1
Največja vhodna temperatura vode, °C/°F	60/140PW 480 PW 490 P	60/140PW 490	60/140
Številka izdelka 9704684-01 9704684-02
Največja vhodna temperatura vode (v sesalnem načinu), °C/°F	20/68 20/68 20/68
Stopnja zaščite IP IPX5 IPX5 IPX5
Varnostni razred Razred I Razred I Razred I
Mazanje
Vrsta masti za mazanje O-tesnil Univerzalna bela	silikonska mast	Univerzalna bela silikonska mast	Univerzalna bela silikonska mast
Teža
Teža, kg 27,8 28,4 28,4
Emisije hrupa ^67
Raven zvočne moči, izmerjena v dB(A) 86 86 86
Raven zvočne moči, zajamčena LWA dB(A) 89 89 89
Nivoji hrupa ^68
Raven zvočnega tlaka LpA, dB(A) 72 72 72
Ravni vibracij ^69
Dlan/roka (s standardno šobo) m/s ^2	< 2,5 < 2,5 < 2,5

Dodatki

Odobren pribor

Odobren pribor	Št. izd.
Čistilo za površino SC 400	590 65 78-01
Filter za vodo	590 65 93-01
Varovalo pred povratnim tokom	590 65 95-01
Sesalna cev	590 65 97-01
Razpršilnik za peno FS 400	546 87 18-01
Sesalna šoba za vodo	590 66 05-01
Komplet vrtljivih krtač	590 66 06-01
Podaljševalna cev, ojačana s tekstilom,10 m	590 66 09-01
Cev za čiščenje cevi, 15 m	590 66 10-01
Odobren pribor Št. izd.
Kotna paličasta prha 590 66 11-01
Čistilo za kamen in les 590 66 12-01
Čistilo za vozila in vosek 590 66 13-01
Komplet okroglih tesnil 591 10 64-01

Izjava o skladnosti

Izjava EU o skladnosti

Mi, Husqvarna AB, SE-561 82 Huskvarna, Švedska, tel.: [phone], izjavljamo na lastno odgovornost, da je izdelek:

Opis Tlačni čistilnik
Znamka Husqvarna
Vrsta/model PW 480, PW 490
Identifikacija Serijske številke od letnika 2022 dalje

v celoti skladen z naslednjimi direktivami in uredbami EU:

Uredba Opis
2006/42/ES "o strojih"
2014/30/EU "o elektromagnetni združljivosti"
2000/14/ES, priloga V "o emisijah hrupa v okolico"
2011/65/EU "o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi"

in so pri tem v veljavi naslednji standardi in/ali

tehnične specifikacije: EN 60335-1:2012/A11:2014/

A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN

60335-2-79:2012, EN 55014-1:2017/A11:2020, EN

61000-3-11:2000, EN 55014-2:2015, EN IEC

63000:2018.

Za informacije v zvezi z emisijami hrupa glejte poglavje

Tehnični podatki na strani 419.

Huskvarna, 2023-02-09

$$ \Delta \cdot 2 m $$

Claes Losdahl, vodja razvoja/vrtni izdelki, Husqvarna AB

Odgovorni za tehnično dokumentacijo

CE

Sadržaj

Uvod....423

Bezbednost....424

Sklapanje....430

Rukovanje....430

Održavanje.... 433

Rešavanje problema....435

Transport, skladištenje i odlaganje.... 436

Tehnički podaci....436

Dodaci....437

Deklaracija o usaglašenosti....439

Uvod

Opis proizvoda

Proizvod je električni perač sa kompresorom. Proizvod može da se koristi na raznim pritiscima vode i sa raznim sredstvima za čišćenje.

Namena

Proizvod je namenjen samo za domaćinstva. Nemojte koristiti proizvod za druge zadatke. Koristite proizvod samo u uspravnom položaju.
