BRUKSANVISNING PW 480 HUSQVARNA

Beskyttet mod lavtryksvandstrøm fra alle vinkler.

(Fig. 10)

dele er beskadigede eller mangler.

produktet betjenes sikkert og forstår de involverede risici.

Til- og frakobling af strømudløserlåsen

- Skub knappen op for at aktivere strømudløserlåsen. (Fig. 43)

- Tryk knappen ned for at deaktivere strømudløserlåsen.

Overensstemmelseserklæring

EU-overensstemmelseserklæring

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone] erklærer under eneansvar, at det pågældende produkt:

overholder følgende EU-direktiver og bestemmelser:

Ansvarlig for teknisk dokumentation

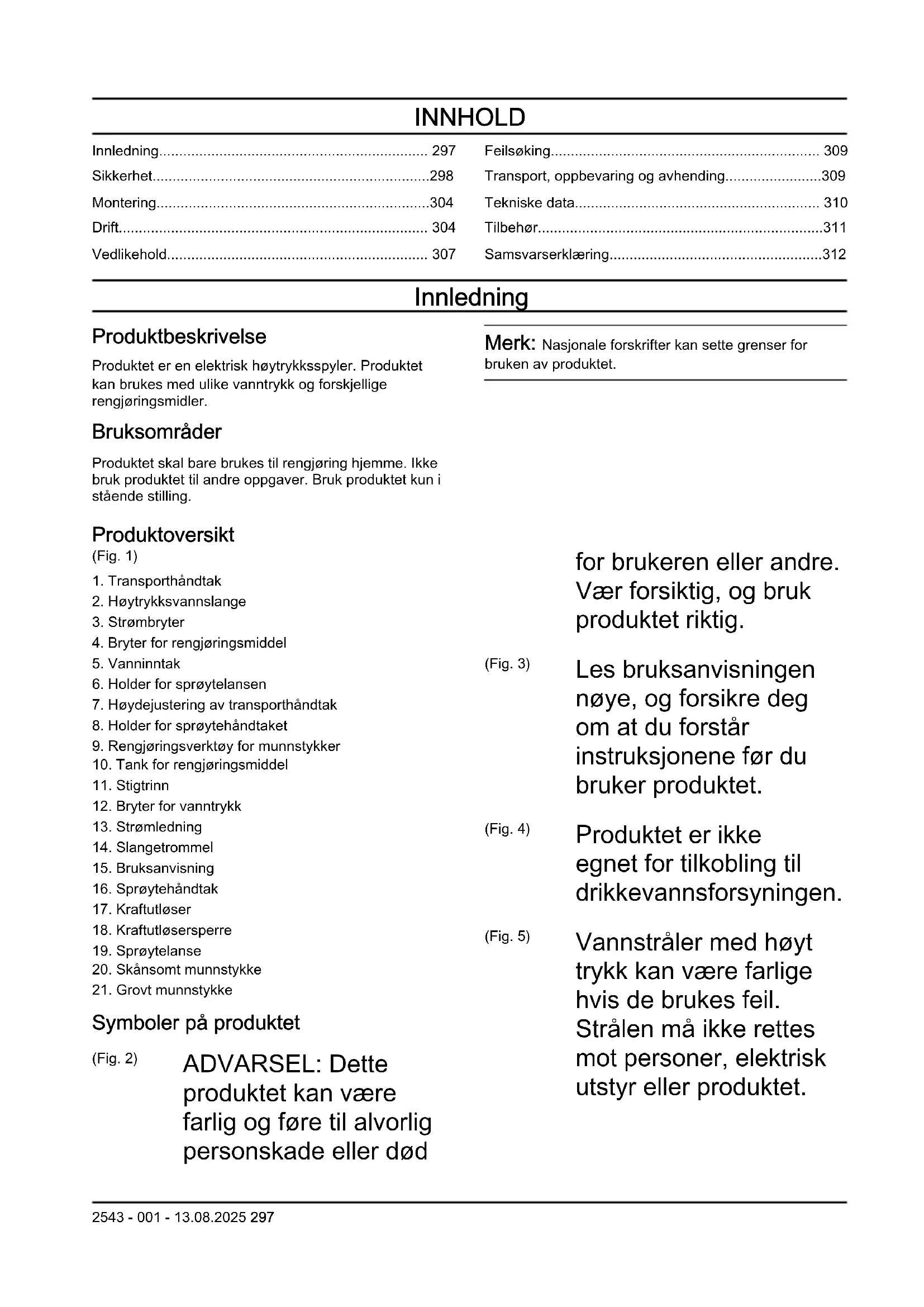

Inhalt

Transport, oppbevaring og avhending....309

Tekniske data.... 310

Tilbehør....311

Samsvarserklæring....312

Innledning

Produktbeskrivelse

Produktet er en elektrisk høytrykksspyler. Produktet kan brukes med ulike vanntrykk og forskjellige rengjøringsmidler.

Bruksområder

Produktet skal bare brukes til rengjøring hjemme. Ikke bruk produktet til andre oppgaver. Bruk produktet kun i stående stilling.

Merk: Nasjonale forskrifter kan sette grenser for bruken av produktet.

Produktoversikt

(Fig. 1)

1. Transporthåndtak
2. Høytrykksvannslange
3. Strømbryter
4. Bryter for rengjøringsmiddel
5. Vanninntak
6. Holder for sprøytelansen
7. Høydejustering av transporthåndtak
8. Holder for sprøytehåndtaket
9. Rengjøringsverktøy for munnstykker
10. Tank for rengjøringsmiddel
11. Stigtrinn
12. Bryter for vanntrykk
13. Strømledning
14. Slangetrommel
15. Bruksanvisning
16. Sprøytehåndtak
17. Kraftutløser
18. Kraftutløsersperre
19. Sprøytelanse
20. Skånsomt munnstykke
21. Grovt munnstykke

ADVARSEL: Dette produktet kan være farlig og føre til alvorlig personskade eller død

for brukeren eller andre. Vær forsiktig, og bruk produktet riktig.

(Fig. 3)

Les bruksanvisningen nøye, og forsikre deg om at du forstår instruksjonene før du bruker produktet.

(Fig. 4)

Vannstråler med høyt trykk kan være farlige hvis de brukes feil. Strålen må ikke rettes mot personer, elektrisk utstyr eller produktet.

(Fig. 6)

Miljømerke. Produktet og produktemballasjen er ikke restavfall. Lever det til et godkjent gjenvinningsanlegg for elektrisk og elektronisk utstyr.

(Fig. 7)

Verktøy i klasse II.

(Fig. 8)

Støyutslipp til omgivelsene som i EU-direktiver og -forordninger, britiske forskrifter og New South Wales-forskriften «Protection of the Environment Operations (Noise Control) Regulation 2017». Garantert lydeffektnivå for produktet er angitt i Tekniske data på side 310 og på etiketten.

(Fig. 9)

Beskyttet mot vann med lavt trykk fra alle vinkler.

(Fig. 10)

• Produktet er reparert på feil måte.
• Produktet er reparert med deler som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.
• Produktet har et tilbehør som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.
• Produktet er ikke reparert på et godkjent servicesenter eller av en godkjent aktør.

Støtte

Hvis du vil ha hjelp med produktet, kan du gå til Støtte-delen på www.husqvarna.com for å få tilgang til instruksjoner og feilsøkingsveiledninger eller bruke Husqvarna Self-Service og produktassistenten (hvis tilgjengelig i markedet ditt). Hvis du ønsker mer støtte for produktet, kan du snakke med Husqvarna-serviceforhandleren din.

Sikkerhet

Sikkerhetsdefinisjoner

Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen.

for personskade eller død for føreren eller andre personer om instruksjonene i håndboken ikke følges.

ADVARSEL: Brukes hvis det er fare

OBS: Brukes hvis det er fare for skade på produktet, annet materiell eller nærliggende områder om instruksjonene i håndboken ikke følges.

Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon.

Sikkerhetsinstruksjoner for drift

ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Ikke bruk produktet hvis strømledningen, høytrykksslangen, effektregulatorsperren eller sprøytehändtaket er skadet.
• Kontroller produktet for skader før du bruker produktet. Ikke bruk produktet hvis deler er skadet eller mangler.
• Hold godt fast i sprøytehåndtaket med begge hender. Det oppstår en kastkraft når du trekker i kraftutløseren.
• Vær forsiktig når du bruker produktet. Produktet leverer

høyt trykk som er farlig og kan forårsake personskade.

• Pek aldri vannstrålen på apparatet mot deg selv, andre personer eller dyr.
• Pek aldri vannstrålen mot deg selv eller andre for å rengjøre fottøy.
• Pek aldri vannstrålen mot elektrisk utstyr eller selve produktet.
• Benytt personlig verneutstyr när du bruker produktet. Se Personlig verneutstyr på side 301.
• Ikke bruk produktet i nærheten av personer med mindre de bruker verneutstyr.
• Hvis du bruker et rengjøringsmiddel, må du følge sikkerhetsanvisningene for rengjøringsmiddelet.
• Bruk bare rengjøringsmidler fra Husqvarna.
• Bruk riktig vanntrykk og rengjøringsmidler, og bruk produktet bare til de oppgavene som er beskrevet i denne håndboken. Hvis du bruker feil vanntrykk eller rengjøringsmiddel eller bruker produktet til andre oppgaver enn de som er beskrevet i denne håndboken, kan det føre til skade på produktet, overflater, materialer eller andre enheter. Husqvarna

påtar seg ikke ansvar for skader som skyldes feil bruk.

- Ikke sprøyt ut brennbare væsker. Eksplosjonsfare.

- Ikke la barn bruke produktet.

- Ikke la personer bruke produktet uten opplæring.

- Bruk bare tilbehør og reservedeler som er godkjent av Husqvarna.

- Kontroller at den elektriske tilkoblingen er laget av en godkjent elektriker, og at den samsvarer med IEC 60364-1.

- Bruk en reststrømenhet som stopper elektrisiteten hvis lekkasjestrømmen er mer enn 30 mA i 30 ms. Hvis du ikke har en reststrømenhet, må du bruke en enhet som jorder kretsen.

- Bruk motorstarter/ forsinkelsessikringer med egenskap C eller D i henhold til IEC 898-1 eller IEC947-2, eller tilsvarende standarder utenfor IEC.

- Impedansinformasjon for PW 480, PW 490: Når høytrykksspylerne PW 480, PW 490 kobles til en strømforsyning, er maksimalt tillatt impedans 0,40234 Ω (Zmax). Kontakt strømleverandøren for å forsikre deg om at utstyret bare er koblet til en strømforsyning som har maksimal tillatt impedans eller mindre.

- Ingen tiltak for å justere produkter som er merket med dobbel spenning og frekvens, er nødvendige.

- Hvis det er nødvendig å bruke en skjøteledning, må du kontrollere at den er egnet for utendørs bruk. Kontroller at stikkontakten er minimum 60 mm opp fra bakken. Tilkoblingen må alltid holdes tørr.

- Sett strømbryteren i av- posisjon (0), koble fra støpselet, og koble inn effektregulatorsperren før du går bort fra produktet.

- Sett strømbryteren i av- posisjon (0) og koble fra

• Sett strømbryteren i av- posisjon (0) og koble fra støpselet før du rengjør eller utfører vedlikehold på produktet.
• Ikke bruk produktet i omgivelser der omgivelsestemperaturen er lavere enn 0 °C.
• Ikke start et frossent produkt.
• Ikke bruk produktet innendørs.
• Ikke plasser gjenstander på produktet när det er i bruk.
• Ikke drikk vann som er brukt sammen med produktet.
• Ikke bruk produktet i nærheten av åpne vinduer.
• Se opp for gjenstander som slynges ut. Steiner og løse objekter kan kastes opp i øynene og forårsake blindhet eller alvorlige skader.
• Hvis produktet ikke fungerer som det skal, kan du se Personlig verneutstyr på side 301.

Personlig verneutstyr

ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Verneutstyr kan aldri fullstendig forhindre skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr.
• Bruk kraftige, sklisikre støvler eller sko. Ikke bruk åpne sko eller gå barbeint.
• Bruk verneklær.
• Bruk godkjent hørselsvern.
• Bruk vernebriller.
• Bruk åndedrettsvern av klasse FFP2 eller tilsvarende hvis du bruker produktet i omgivelser der det kan dannes farlige aerosoler.

Sikkerhetsutstyr på produktet

ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Ikke bruk et produkt med sikkerhetsutstyr som er skadet eller ikke fungerer som det skal.
• Ikke fjern eller gjør endringer på sikkerhetsutstyr.
• Utfør regelmessig kontroll av sikkerhetsutstyret. Hvis sikkerhetsutstyret er skadet eller ikke fungerer som

Kraftutløsersperren (A) er konstruert for å hindre at kraftutløseren (B) aktiveres utilsiktet. Når kraftutløsersperren er i låst stilling, kan ikke kraftutløseren trykkes inn.

(Fig. 13)

Kraftutløser

Produktet har en integrert hydraulisk avlastningsventil som hindrer at trykket i systemet blir for høyt.

Sikkerhetsinstruksjoner for vedlikehold

ADVARSEL: Les følgende advarsler før du utfører vedlikehold på produktet.

OBS: Utfør alltid vedlikehold før du starter produktet etter lang tids oppbevaring.

• Sett strømbryteren i av- posisjon (0) og koble støpselet fra strømkilden før du utfører vedlikehold på produktet.
• Koble produktet fra vannkilden og kontroller at alle delene er tørre før du utfører vedlikehold på produktet.
• Utfør bare vedlikeholdsarbeid som er beskrevet i denne bruksanvisningen.
• Bruk bare reservedeler anbefalt av Husqvarna. Høytrykksvannslanger, fester og koblinger er viktige for sikkerheten når du bruker produktet. Bruk bare slanger, fester og koblinger som er anbefalt av produsenten.

• Ikke reparer produktet. Ta kontakt med Husqvarna-serviceverkstedet ditt.

• Ta kontakt med Husqvarna-serviceverkstedet hvis støpselet eller strømledningen er skadet.

• Ikke la barn rengjøre eller utføre vedlikehold på produktet.

Generelle sikkerhetsinstruksjoner

ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Dette produktet er farlig hvis det brukes feil, eller hvis du ikke er forsiktig. Personskade eller død kan forekomme hvis du ikke følger sikkerhetsinstruksjonene.
• Vær alltid forsiktig, og bruk sunn fornuft. Hvis du ikke er sikker på hvordan du skal bruke produktet i en bestemt situasjon, må du stoppe og snakke med Husqvarna-serviceverkstedet før du fortsetter.
• Husk at brukeren er ansvarlig for ulykker som involverer andre personer eller deres eiendom.

• Hold produktet rent. Sørg for at du kan lese skilt og merker.

• La aldri barn eller personer som ikke har satt seg inn i bruksanvisningen, bruke apparatet. Brukerens lavalder kan være fastsatt i lokale forskrifter.

• Dette produktet kan brukes av personer med nedsatt sanseevne eller fysisk eller mental kapasitet hvis de har tilsyn eller får instruksjoner om hvordan de bruker produktet på en sikker måte og forstår farene ved produktet.
• Dette produktet kan brukes av personer med nedsatt sanseevne eller fysisk eller mental kapasitet hvis de er har tilsyn eller får instruksjoner om hvordan de bruker produktet på en sikker måte og forstår farene ved produktet.
• Ikke bruk produktet dersom du er trett eller syk eller under påvirkning av alkohol, andre rusmidler eller medisiner. Disse tingene har en negativ effekt på synet, årvåkenheten, koordinasjonen og dømmekraften din.
• Ikke bruk et skadet produkt.
• Ikke modifiser dette produktet, og ikke bruk det dersom det er mulig at andre har modifisert det.

Montering

Innledning

Slik monterer du den nedre holderen for sprøytehåndtaket og sprøytelansen

- Skyv den nedre holderen for sprøytelansen inn i håndtaket til den låses på plass. (Fig. 14)

Slik monterer du den øvre holderen for sprøytehåndtaket og sprøytelansen

- Skyv håndtaket for slangetrommelen inn i holderen til det låses på plass. (Fig. 16)

Slik monterer du hageslangeadapteren

1. Fjern transportdekselet fra vanninntaket, og kast det. (Fig. 17)
2. Monter vannfilteret og hageslangeadapteren på vanninntaket.

OBS: Pass på at du monterer hageslangeadapteren rett på vanninntaket. Hvis hageslangeadapteren ikke monteres riktig, kan det føre til skade på gjengene, og det kan oppstå lekkasje.

1. Trekk hageslangeadapteren helt til.
2. Fjern hageslangeadapteren i motsatt rekkefølge.

Drift

Innledning

ADVARSEL: Les og forstå kapittelet om sikkerhet før du bruker produktet.

Husqvarna Connect

Husqvarna Connect er en kostnadsfri app for mobilenheten din. Husqvarna Connect-appen gir utvidede funksjoner for Husqvarna-produktet ditt:

• utvidet produktinformasjon
• informasjon om og hjelp med produktdeler og service

Slik begynner du å bruke Husqvarna Connect

1. Last ned Husqvarna Connect-appen på mobilenheten din.
2. Utfør registrering i Husqvarna Connect-appen.
3. Følg instruksjonene i Husqvarna Connect-appen for å koble til og registrere produktet.

Merk: Husqvarna Connect-appen er ikke tilgjengelig for nedlasting i alle markeder. Kontakt serviceforhandleren din for mer informasjon.

- Hold fast i sprøytehåndtaket med én hånd, og skyv høytrykksvannslangen inn i hurtigkoblingen på sprøytehåndtaket. (Fig. 18)

- Trykk på knappen nederst på sprøytehåndtaket, og trekk ut høytrykksvannslangen. (Fig. 19)

Slik monterer du sprøytelansen

1. Hold sprøytehåndtaket med én hånd, og skyv koblingen på sprøytelansen inn i sprøytehåndtaket. (Fig. 20)
2. Drei sprøytelansen med klokken, og slipp sprøytelansen. Sprøytelansen låses på plass.

Slik fjerner du sprøytelansen

1. Trykk inn sprøytelansen og vri den mot klokken. (Fig. 21)
2. Trekk ut sprøytelansen fra sprøytehåndtaket.

Det skånsomme munnstykket kan brukes til å rengjøre følsomme overflater, for eksempel kjøretøy. Det grove munnstykket kan brukes til å rengjøre overflater som ikke er følsomme, for eksempel innkjørsler.

(Fig. 22)

OBS: Ikke bruk det grove munnstykket på følsomme overflater, for eksempel lakkerte overflater på en bil. Den roterende vannstrålen kan skade overflaten.

• Når du skal montere et munnstykke, holder du sprøytelansen med én hånd og skyver koblingen på munnstykket inn i sprøytelansen. (Fig. 23)
• Vri munnstykket med klokken, og slipp munnstykket. Munnstykket låses i stilling.
• Når du skal ta ut et munnstykke, trykker du inn munnstykket og vrir det mot klokken. (Fig. 24)
• Trekk munnstykket ut av sprøytelansen.

Slik justerer du stillingen til sprøytehåndtaket og sprøytelansen

- Drei sprøytehåndtaket og sprøytelansen til ønsket stilling. (Fig. 25)

Slik justerer du høyden på håndtaket

1. Trykk på og hold inne knappen for høydejustering av håndtaket. (Fig. 26)
2. Trekk håndtaket til en passende stilling.
3. Slipp knappen for høydejustering av håndtaket.

Munnstykket med rett vannstråle har justerbart trykk.

OBS: Ikke bruk høytrykksspyler på følsomme overflater. Vannstrålen kan skade slike overflater.

• Drei munnstykket med klokken for å øke trykket på vannstrålen. (Fig. 27)
• Drei munnstykket mot klokken for å redusere trykket på vannstrålen. (Fig. 28)

Slik justerer du mengden rengjøringsmiddel

• Hvis du vil øke mengden rengjøringsmiddel, dreier du bryteren med klokken. (Fig. 29)
• Hvis du vil redusere mengden rengjøringsmiddel, dreier du bryteren mot klokken.

Slik bruker du produktet

Produktet kan brukes med vann fra vannforsyningen eller vann fra en åpen vannkilde, for eksempel en innsjø eller et vannrør.

OBS: Vanntrykket i vannforsyningen må ikke være høyere enn 1 MPa (10 bar).

OBS: Vanntemperaturen i vannforsyningen må ikke være høyere enn 60 °C.

1. Åpne ventilen på vannforsyningen og kontroller at vannet kan strømme fritt fra hageslangen. (Fig. 32)
2. Lukk ventilen på vannforsyningen.
3. Koble hageslangen til vanninntaket på produktet. (Fig. 33)
4. Koble støpselet til et strømuttak.

5. Hold sprøytehåndtaket godt med én hånd, og skyv høytrykksslangen inn i hurtigkoblingen på sprøytehåndtaket. (Fig. 34)

6. Åpne ventilen på vannforsyningen.

7. Luft ut systemet før du bruker det. Se Slik lufter du ut systemet på side 306.

Slik kobler du produktet til en åpen vannkilde

Produktet kan brukes med vann fra en åpen vannkilde, for eksempel en innsjø eller en tønne. Bruk en sugeslange som er ½ tomme tykk og maksimalt 3 m lang. Se Godkjent tilbehør på side 311.

(Fig. 35)

OBS: Ikke fjern vannfilteret i vanninntaket.

1. Trykk inn knappen på sprøytehåndtaket, og trekk ut høytrykksslangen fra sprøytehåndtaket. (Fig. 38)
2. Koble støpselet til et strømuttak.
3. Sett strømbryteren i på-posisjon (l), og la produktet gå i 2 minutter.
4. Sett strømbryteren i av-posisjon (0).
5. Hold sprøytehåndtaket godt med én hånd, og skyv høytrykksslangen inn i hurtigkoblingen på sprøytehåndtaket. (Fig. 34)
6. Luft ut systemet før du bruker det. Se Slik lufter du ut systemet på side 306.

Slik lufter du ut systemet

OBS: Kontroller at strømbryteren står i av- posisjon (0) før du lufter ut systemet.

1. Koble produktet til en vannkilde. Se Slik kobler du produktet til en vannkilde på side 305.

2. Monter sprøytelansen på sprøytepistolen. Se Slik monterer du sprøytelansen på side 304.

3. Deaktiver kraftutløsersperren. Se Slik aktiverer og deaktiverer du kraftutløsersperren på side 306.

4. Trykk på og hold inne kraftutløseren til det ikke kommer vann ut av munnstykket på sprøytelansen. (Fig. 39)

1. Trykk på knappen på sprøytehändtaket, og trekk ut høytrykksslangen fra sprøytehändtaket. (Fig. 42)
2. Sett strømbryteren i på-posisjon (I). La produktet gå til det ikke kommer vann ut av høytrykksslangen.
3. Sett strømbryteren i av-posisjon (0).
4. La sprøytehåndtaket, sprøytelansen og munnstykkene tørke før du setter produktet til oppbevaring.

• Aktiver kraftutløsersperren ved å skyve knappen opp. (Fig. 43)
• Deaktiver kraftutløsersperren ved å skyve knappen ned.

Merk: Koble alltid produktet fra vannkilden hvis du forlater produktet i mer enn 5 minutter.

Slik bruker du et rengjøringsmiddel

1. Ta tanken for rengjøringsmiddel ut av holderen. (Fig. 46)

2. Ta av lokket på tanken for rengjøringsmiddel. (Fig. 47)

3. Fyll tanken med rengjøringsmiddel. (Fig. 48)

OBS: Bruk bare rengjøringsmidler som anbefales av Husqvarna.

1. Sett lokket på tanken igjen. Sett tanken på plass igjen. (Fig. 49)
2. Monter det skånsomme munnstykket. Se Slik monterer og fjerner du et munnstykke på side 304.
3. Juster det skånsomme munnstykket til modus for rengjøringsmiddel.
4. Drei bryteren for rengjøringsmiddel for å justere mengden rengjøringsmiddel. Se Slik justerer du mengden rengjøringsmiddel på side 305.
5. Koble produktet til en vannkilde. Se Slik kobler du produktet til en vannkilde på side 305.
6. Start produktet. Se Slik starter du produktet på side 306.

Vedlikehold

Innledning

ADVARSEL: Før du utfører vedlikeholdsarbeid, må du lese og forstå kapittelet om sikkerhet.

For alt vedlikehold og reparasjonsarbeid på produktet er det nødvendig med spesiell opplæring. Vi garanterer fagmessig reparasjon og service.

Hvis du vil ha mer detaljert informasjon, kan du se www.husqvarna.com.

Vedlikeholdsskjema

Vedlikehold Før bruk Etter bruk
Utfør en generell inspeksjon. Se Slik utfører du en generell inspeksjon på side 307.	X
Rengjør produktet. Se Slik rengjør du produktet på side 308.		X
Rengjør sprøytelansen og munnstykkene. Se Slik rengjør du sprøytelansen og munnstyk-kene på side 308.		X
Rengjør vannfilteret. Skift vannfilteret hvis det er skadet. Se Slik rengjør du vannfilteret på side 308.		X
Smør O-ringene på koblingene. Se Slik smører du O-ringene på koblingene på side 308.		X

Slik utfører du en generell inspeksjon

ADVARSEL: Sett strømbryteren i av-posisjon (0) og koble støpselet fra strømkilden før du utfører vedlikehold på produktet.

OBS: Koble produktet fra vannkilden og kontroller at alle delene er tørre før du utfører vedlikehold på produktet.

• Kontroller at mutrene og skruene på produktet er trukket til.
• Sørg for at kablene på produktet ikke er i en posisjon der de kan bli skadet.
• Kontroller høytrykksslangen for slitasje og skade.

ADVARSEL: Ikke bruk produktet hvis høytrykksslangen er slitt eller skadet.

Slik rengjør du produktet

ADVARSEL: Sett strømbryteren i av-posisjon (0) og koble støpselet fra strømkilden før du utfører vedlikehold på produktet.

OBS: Koble produktet fra vannkilden og kontroller at alle delene er tørre før du utfører vedlikehold på produktet.

• Rengjør alle utvendige deler med en tørr klut.
• Produktet må ikke rengjøres med høytrykksspyler.
• Hold luftehullene rene for å sikre at produktet alltid har tilstrekkelig lav temperatur.

Slik rengjør du sprøytelansen og munnstykkene

ADVARSEL: Sett strømbryteren i av-posisjon (0) og koble støpselet fra strømkilden før du utfører vedlikehold på produktet.

OBS: Koble produktet fra vannkilden og kontroller at alle delene er tørre før du utfører vedlikehold på produktet.

1. Hvis det er montert et munnstykke på sprøytelansen, må du ta det av sprøytelansen. Se Slik monterer og fjerner du et munnstykke på side 304.
2. Rengjør munnstykkene, koblingen på sprøytelansen og koblingen på sprøytehåndtaket med såpe og vann. (Fig. 50)
3. Hvis det er en blokkering i munnstykkene, fjerner du den med rengjøringsverktøyet. (Fig. 51)

Slik rengjør du vannfilteret

ADVARSEL: Sett strømbryteren i av-posisjon (0) og koble støpselet fra strømkilden før du utfører vedlikehold på produktet.

OBS: Koble produktet fra vannkilden og kontroller at alle delene er tørre før du utfører vedlikehold på produktet.

Slik smører du O-ringene på koblingene

ADVARSEL: Sett strømbryteren i av-posisjon (0) og koble støpselet fra strømkilden før du utfører vedlikehold på produktet.

OBS: Koble produktet fra vannkilden og kontroller at alle delene er tørre før du utfører vedlikehold på produktet.

1. Fjern sprøytelansen fra sprøytehåndtaket og sprøytehåndtaket fra høytrykksslangen. Se Slik monterer du sprøytelansen på side 304 og Slik monterer du sprøytehåndtaket på side 304.
2. Smør O-ringene på hageslangeadapteren, sprøytelansen og høytrykksslangen med fett. Se Tekniske data på side 310 for informasjon om riktig type fett. (Fig. 56)

Feilsøking

Feilsøkingsoversikt

Problem Mulig årsak Løsning
Produktet starter ikke. Støpselet er ikke	koblet til et strømut-tak.	Koble støpselet til et strømuttak
	Strømbryteren står i av-posisjon (0).	Sett strømbryteren i på-posisjon (1).
	Det er ikke strøm i strømuttaket. Kontakt en godkjent elektriker.
	Strømkabelen er skadet. Ta kontakt med et godkjent service-verksted.
	Varmebeskyttelsen har stoppet strømmen.	Vent til produktet er avkjølt før du starter produktet igjen.
	Det brukes feil type skjøteledning. Kontroller at skjøteledningen er truk-ket helt ut, og at tilførselsspenningen samsvarer med spenningen til pro-duktet.
Sikringen går under oppstart eller drift.	Det brukes feil type sikring. Kontroller at du bruker en sikring av typen «slow blow» i klasse C eller K.
Produktet stopper ikke. Produktet er skadet. Koble fra støpselet og snakk med et godkjent serviceverksted.
Produktet blir for varmt. Luftstrømmen er ikke tilstrekkelig. Rengjør luftinntakene.
Produktet går ujevnt. Det er luft inne i systemet. Luft ut systemet.
Vanntrykket er ikke tilfredsstillende. Slangen er bøyd Kontroller at slangene ikke er bøyd.
			Strømbryteren står i av-posisjon (0).	Sett strømbryteren i på-posisjon (1).
			Vannstrømmen er ikke tilstrekkelig.	Kontroller at produktet er koblet til en vannkilde på riktig måte. Kontrol-ler vanntrykkinnstillingene på både trykkbryteren og munnstykket. Kon-troller at vannstrømmen er tilstrekke-lig.
			Vannfilteret er tett.	Rengjør vannfilteret. Kontroller vann-trykkinnstillingene på både trykkbry-teren og munnstykket.
			Det er luft inne i systemet. Luft ut systemet.
			Tilbehøret er ikke riktig. Kontroller at du bruker riktig tilbehør.

Transport, oppbevaring og avhending

Transport

• Koble produktet fra vannkilden før du transporterer produktet.
• Fest produktet, så det ikke beveger seg under transport.

Oppbevaring

• Tøm ut alt vann fra produktet, høytrykksvannslangen og tilbehøret før du setter produktet til oppbevaring.
• Klargjør produktet for oppbevaring. Se Slik klargjør du produktet for oppbevaring på side 310.
• Oppbevar produktet på et tørt og frostfritt sted.

Slik klargjør du produktet for oppbevaring

1. Stopp produktet og koble støpselet fra strømkilden.
2. Koble produktet fra vannkilden. Se Slik kobler du produktet fra vannkilden på side 306.
3. Kontroller at alt tilbehøret er tørt.
4. Sett sprøytehändtaket, sprøytelansen og munnstykkene i holderne.

5. Koble høytrykksvannslangen fra sprøytehåndtaket, og vikle høytrykksvannslangen på slangetrommelen. (Fig. 57)

6. Sett strømledningen i holderen, og fest stroppen. (Fig. 58)

Kassering

Symbolet indikerer at produktet ikke er husholdningsavfall. Lever produktet til gjenvinning ved hjelp av det lokale innsamlingssystemet for elektrisk og elektronisk utstyr. Dette bidrar til riktig avfallshåndtering ved slutten av levetiden. Kontakt lokale myndigheter, tjenester for husholdningsavfall, forhandleren eller utsalgsstedet for informasjon. Feil avhending kan ha en potensiell negativ effekt på miljøet og menneskers helse på grunn av farlige stoffer.

(Fig. 12)

Merk: Symbolet vises på produktet eller produktets emballasje.

Tekniske data

Tekniske data

	PW 480 PW 490 P	PW 490
Artikkelnummer 9704684-01 9704684-02
Motor og pumpe
Type AC-motorserie AC-motorserie AC-motorserie
Effekt, W 2900 3300 2400
Spenningsområde, V 230 230 230-240
Frekvens, Hz 50 50 50
Merkestrøm, A 12,6 14,5 10
Maks. vannstrøm, I/t 610 650 520
Vannutløpstrykk ved drift, bar/MPa	140/14	150/15	120/12
Maks. vannutløpstrykk, bar/MPa	180/18	190/19	160/16
Maks. vanninntakstrykk, bar/MPa	10 / 1	10 / 1	10 / 1
Maks. temperatur ved vanninntak, °C/°F	60/140	60/140	60/140
Maks. temperatur ved vanninntak (i sugemodus), °C/°F	20/68	20/68	20/68
IP-klassifisering	IPX5	IPX5	IPX5
Sikkerhetsklasse	Klasse I Klasse I Klasse I
Smøring
Type fett for smøring av O-ringer	Universelt hvitt si-likonfett	Universelt hvitt si-likonfett	Universelt hvitt si-likonfett
Vekt
	PW 480 PW 490 PW 490
Artikkelnummer 9704684-01 9704684-02
Vekt, kg 27,8 28,4 28,4
Støyutslipp ^49
Lydeffektnivå, målt dB(A) 86 86 86
Lydeffektnivå, garantert LWA dB(A) 89 89 89
Lydnivåer ^50
Lydtrykknivå LpA, dB(A) 72 72 72
Vibrasjonsnivåer ^51
Hånd/arm (med standardmunnstykke) m/s ^2	<2,5 <2,5 <2,5

Tilbehør

Godkjent tilbehør

Godkjent tilbehør	Art.nr.
Overflatespyler SC 400 590 65 78-01
Vannfilter 590 65 93-01
Tilbakstrømsperre 590 65 95-01
Sugeslange 590 65 97-01
Skumsprøyte FS 400 546 87 18-01
Vannsugemunnstykke 590 66 05-01
Sett med roterende børster	590 66 06-01
Forlengelsesslange, tekstilforsterket,10 m	590 66 09-01
Rørrengjøringsslange, 15 m	590 66 10-01
Vinklet sprøytelanse	590 66 11-01
Stein- og trerengjøringsmiddel	590 66 12-01
Rengjøringsmiddel for kjøretøy og voks	590 66 13-01
O-ringsett	591 10 64-01

Samsvarserklæring

EU-samsvarserklæring

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone], erklærer på eget ansvar at produktet:

Beskrivelse Høytrykksspyler
Merke Husqvarna
Type/modell PW 480, PW 490
ID Serienumre datert 2022 og senere

Regulering Beskrivelse
2006/42/EF «angående maskiner»
2014/30/EU «om elektromagnetisk kompatibilitet»
2000/14/EF Tillegg V «angående utslipp av støy til omgivelsene»
2011/65/EU «om begrensning av bruk av visse farlige stoffer i elektrisk og elektronisk utstyr»

og at følgende standarder eller tekniske spesifikasjoner er anvendt: EN 60335-1:2012/A11:2014/ A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 55014-1:2017/A11:2020, EN 61000-3-11:2000, EN 55014-2:2015, EN IEC 63000:2018.

For informasjon som gjelder støyutslipp, kan du se Tekniske data på side 310.

Huskvarna, 2023-02-09

$$ \Delta \cdot 2 m $$

Claes Losdal, Utviklingssjef/hageproduktansvarlig, Husqvarna AB

Ansvarlig for teknisk dokumentasjon

CE

SPIS TREŚCI

Wstep....313

Originale instruksjoner
