KULLANIM KILAVUZU PW 480 HUSQVARNA

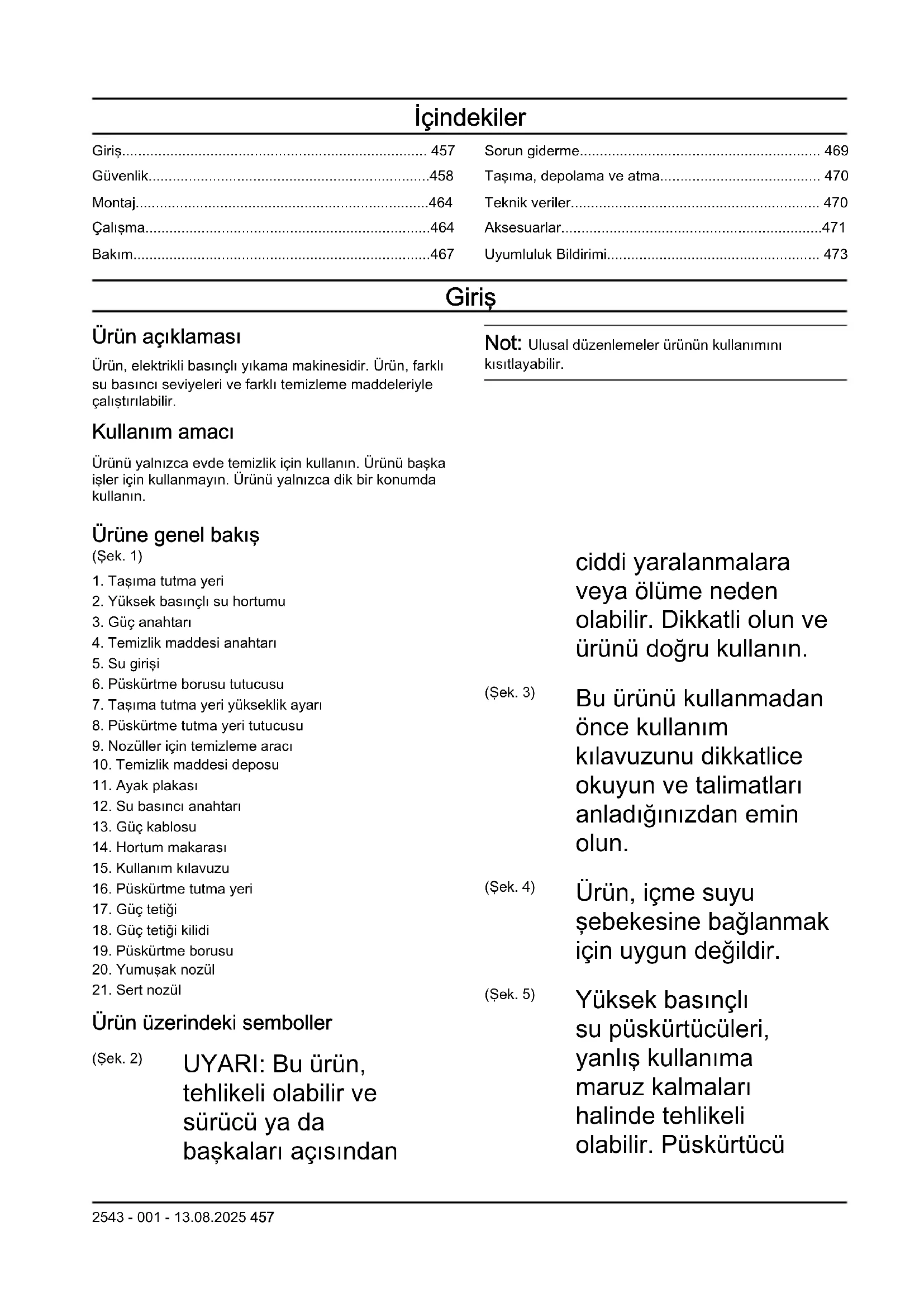

TR Kullanım kılavuzu

Sorun giderme.... 469

Taşıma, depolama ve atma.... 470

Teknik veriler.... 470

Aksesuarlar....471

Uyumluluk Bildirimi.... 473

Giriş

Ürün açıklaması

Ürün, elektrikli basınçlı yıkama makinesidir. Ürün, farklı su basıncı seviyeleri ve farklı temizleme maddeleriyle çalıştırılabilir.

Kullanım amacı

Ürünü yalnızca evde temizlik için kullanın. Ürünü başka işler için kullanmayın. Ürünü yalnızca dik bir konumda kullanın.

Not: Ulusal düzenlemeler ürünün kullanımını kısıtlayabilir.

Ürüne genel bakış

(Şek. 1)

1. Taşıma tutma yeri
2. Yüksek basınçlı su hortumu
3. Güç anahtarı
4. Temizlik maddesi anahtarı
5. Su girişi
6. Püskürtme borusu tutucusu
7. Taşıma tutma yeri yükseklik ayarı
8. Püskürtme tutma yeri tutucusu
9. Nozüller için temizleme aracı
10. Temizlik maddesi deposu
11. Ayak plakası
12. Su basıncı anahtarı
13. Güç kablosu
14. Hortum makarası
15. Kullanım kılavuzu
16. Püskürtme tutma yeri
17. Güç tetiği
18. Güç tetiği kilidi
19. Püskürtme borusu
20. Yumuşak nozül
21. Sert nozül

(Şek. 3)

ciddi yaralanmalara veya ölüme neden olabilir. Dikkatli olun ve ürünü doğru kullanın.

Bu ürünü kullanmadan önce kullanım kılavuzunu dikkatlice okuyun ve talimatları anladığınızdan emin olun.

(Şek. 4)

Ürün, içme suyu şebekesine bağlanmak için uygun değildir.

(Şek. 5)

Yüksek basınçlı su püskürtücüleri, yanlış kullanıma maruz kalmaları halinde tehlikeli olabilir. Püskürtücü

Ürün üzerindeki semboller

(Şek. 2)

UYARI: Bu ürün, tehlikeli olabilir ve sürücü ya da başkaları açısından

insanlara, elektrikli ekipmanlara veya ürüne doğrultulmamalıdır.

(Şek. 6) Çevreyle ilgili işaret. Ürün ya da ürünün ambalajı evsel atık değildir. Ürünü elektrikli ve elektronik ekipmanlara özel onaylı bir atık merkezinde geri dönüştürün.

(Şek. 7) Sınıf II araç.

(Şek. 8) AB ve BK direktifleri ile düzenlemeleri ve Yeni Güney Galler mevzuatı "Çevre Koruma Operasyonları (Gürültü Kontrolü) Yönetmelikleri 2017" uyarınca çevreye yayılan gürültü emisyonu etiketi. Ürünün garantili ses gücü düzeyi Teknik veriler sayfada: 470

bölümünde ve etiket üzerinde belirtilmiştir. (Şek. 9) Her açıdan düşük basınçlı su akışına karşı korumalıdır.

(Şek. 10) Don koşullarından uzak tutun.

(Şek. 11) Ürün, geçerli AT direktiflerine uygundur.

Not: Ürünün üzerindeki diğer semboller/etiketler, bazı pazarların sertifikalandırma gereklilikleri ile ilgilidir.

Üründe oluşabilecek hasarlar

Aşağıdaki durumlarda ürünüümüzde oluşabilecek hasarlardan sorumlu olmayız:

• ürünün hatalı bir şekilde onarılması,
• ürünün, üretici tarafından onaylanmayan veya üreticiden alınmayan parçalarla tamir edilmesi,
• üründe, üreticiden alınmayan veya üretici tarafından onaylanmayan bir aksesuar bulunması,
• ürünün, onaylı bir servis merkezinde veya yetkili bir kurum tarafından tamir edilmemesi.

Destek

Ürünle ilgili destek almak amacıyla talimatlara ve sorun giderme kılavuzlarına erişmek veya Husqvarna Self-Service ve Ürün Asistanını (pazarınızda mevcutsa) kullanmak için www.husqvarna.com öğesindeki Destek bölümüne gidin. Ürün hakkında daha fazla destek için Husqvarna servis bayinizle görüşün.

Güvenlik

Güvenlik tanımları

Kılavuzdaki önemli kısımları vurgulamak için uyarılar ve notlar kullanılmıştır.

UYARI: Kılavuzdaki talimatlara uyulmadığı takdirde operatör veya

çevredeki kişiler için ciddi yaralanma veya ölüm tehlikesi varsa kullanılır.

DİKKAT: Kılavuzdaki talimatlara uyulmadığı takdirde ürünün, diğer malzemelerin veya

çevrenin zarar görme riski olduğunda kullanılır.

Not: Belirli bir durumda bilgi verilmesi gerektiğinide kullanılır.

Kullanım için güvenlik talimatları

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Güç kablosu, yüksek basınçlı hortum, tetik kilidi veya püskürtme tutma yeri hasarlıysa ürünü kullanmayın.
• Ürünü çalıştırmadan önce hasar olup olmadığını kontrol edin. Parçalar hasarlı veya eksikse ürünü kullanmayın.
• Püskürtme tutma yerlerini iki elinizle sıkıca tutun. Güç tetiğini çektiğinizde geri tepme kuvveti oluşur.
• Ürünü kullanırken dikkatli olun. Ürünün sağladığı yüksek basınç tehlikelidir ve yaralanmaya neden olabilir.
• Püskürtücünün ucunu kendinize, insanlara veya hayvanlara doğrultmayın.

• Ayakkabıları temizlemek için püskürtücü yü kendinize veya başkalarına doğrultmayın.

• Püskürtücüyü elektrikli ekipmana veya ürünün kendisine doğrultmayın.

• Ürünü kullanırken kişisel koruyucu ekipmanları kullanın. Bkz. Kişisel koruyucu ekipman sayfada: 461.
• Koruyucu ekipman kullanmadıkları takdirde ürünü insanların yakınında kullanmayın.
• Temizlik maddesi kullanıyorsanız temizlik maddesiyle ilgili güvenlik talimatlarına uyun.
• Yalnızca Husqvarna temizlik maddeleri kullanın.
• Doğru su basıncı ve temizlik maddeleri kullanın ve ürünü yalnızca bu kılavuzda belirtilen görevler için kullanın. Yanlış su basıncı ve temizlik maddesi kullanır veya ürünü bu kılavuzda belirtilen görevler dışında kullanırsanız bu; üründe, yüzeylerde, malzemelerde veya diğer cihazlarda hasara neden olabilir. Husqvarna, yanlış kullanımdan kaynaklanan hasarlardan sorumlu değildir.
• Ürünü içme suyu şebekesine bağlamanız önerilmez. Ürünü içme suyu şebekesine bağlamanız gerekiyorsa yerel ve ulusal yönetmeliklere uyun. Gerekirse geri akış

önleyici (dahil değildir) kullanın. Geri akış önleyicisinden gelen suyun içilebilir olmadığı kabul edilir.

- Yanıcı sıvıları püskürtmeyin. Patlama tehlikesi.

- Çocukların ürünü kullanmasına izin vermeyin.

- Çocukların ürün ile oynamasına izin vermeyin.

- İnsanların eğitim almadan ürünü kullanmalarına izin vermeyin.

- Yalnızca Husqvarna tarafından onaylanmış aksesuarları ve yedek parçaları kullanın.

- Elektrik bağlantısının onaylı bir elektrikçi tarafından yapıldığından ve IEC 60364-1 ile uyumlu olduğundan emin olun.

- Kaçak akım 30 ms boyunca 30 mA'dan fazlaysa elektriği durduran bir artık akım cihazı kullanın. Artık akım cihazınız yoksa topraklama devresi sağlayacak bir cihaz kullanın.

- IEC 898-1 veya IEC947-2'ye veya IEC dışındaki ilgili standartlara uygun C veya D karakteristiklerine sahip motor çalıştırma/gecikmeli sigortaları kullanın.

- PW 480, PW 490 empedans bilgileri: PW 480, PW 490 yüksek basınçlı

yıkama makinelerini bir güç kaynağına bağlarken izin verilen maksimum empedans 0,40234 Ω'dur (Zmaks). Ekipmanın yalnızca izin verilen maksimum değerdeki veya daha düşük bir empedansa sahip bir güç kaynağına bağlandığından emin olmak için güç kaynağı yetkilisine danışın.

- Çift voltaj ve frekans işaretli ürünleri ayarlamak için herhangi bir işlem gerekmez.

- Uzatma kablosu kullanılması gerekiyorsa kablonun dış mekanda kullanıma uygun olduğundan emin olun. Soketin zeminden en az 60 mm uzakta olduğundan emin olun. Bağlantı her zaman kuru tutulmalıdır.

- Ürün den uzaklaşmadan önce güç anahtarını kapalı (0) konuma getirin, elektrik fişinin bağlantısını kesin ve güç tetiği kilidini devreye alın.

- Aksesuarı değiştirmeden önce güç düğmesini kapalı (0) konuma getirin ve elektrik fişinin bağlantısını kesin.

- Ürünü temizlemeden veya ürün üzerinde bakım yapmadan önce güç anahtarını kapalı (0) konuma getirin ve elektrik fişinin bağlantısını kesin.

• Ürünü ortam sıcaklığının 0°C'den düşük olduğu ortamlarda çalıştırmayın.
• Donmuş bir ürünü çalıştırmayın.
• Ürünü iç mekanlarda kullanmayın.
• Ürün çalışırken üzerine herhangi bir nesne koymayın.
• Ürünle birlikte kullanılan suyu içmeyin.
• Ürünü açık pencerelerin yakınında çalıştırmayın.
• Savrulan nesnelere dikkat edin. Taşlar ve sabit olmayan nesneler gözlere fırlayabilir ve körlüğe veya ciddi yaralanmalara neden olabilir.
• Ürün doğru çalışmıyorsa bkz. Kişisel koruyucu ekipman sayfada: 461.

Kişisel koruyucu ekipman

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

- Kişisel koruyucu ekipmanlar yaralanma riskini tamamen engelleyemez ancak bir kaza durumunda yaralanmanın derecesini azaltır. Bayinizin doğru ekipmanı seçmenize yardımcı olmasını sağlayın.

• Ağır hizmet tipi kaymayan botlar veya ayakkabılar kullanın. Açık ayakkabılar giymeyin veya çıplak ayakla yürümeyin.
• Koruyucu kıyafet kullanın.
• Onaylı kulak koruma ekipmanı kullanın.
• Koruyucu gözlük kullanın.
• Ürünü tehlikeli aerosollerin oluşabileceği ortamlarda kullanıyorsanız FFP2 sınıfı veya eşdeğeri solunum koruması kullanın.

Ürünün üzerindeki güvenlik araçları

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Güvenlik cihazları hasarlı olan veya düzgün çalışmayan bir ürünü kullanmayın.
• Güvenlik cihazlarını çıkarmayın veya cihazların üzerinde değişiklik yapmayın.
• Güvenlik araçlarını düzenli olarak kontrol edin. Güvenlik cihazları hasarlıysa veya düzgün çalışmıyorsa Husqvarna servis noktanzla görüşün.

Güç tetiği kilidi

Güç tetiği kilidi (A), güç tetiğinin (B) kazayla çalıştırılmasını önler. Güç tetiği kilidi kilitli konumdayken güç tetiği içeri itilemez.

(Şek. 13)

Güç tetiği

Ürün, güç tetiğine basıldığında çalışmaya başlar. Güç tetiği serbest bırakıldığında ürün durur.

Termal koruyucu

Ürünün otomatik termal koruyucusu vardır. Ürün çok ısınırsa termal koruyucu, ürünün güç kaynağını durdurur. Termal koruyucu gücü durdurduysa ürün soğuyana kadar bekleyin. Ürün yeterince soğuduğunda termal koruyucu otomatik olarak sıfırlanır.

Hidrolik tahliye valfi

Üründe, sistemde çok yüksek basıncı önleyen entegre bir hidrolik tahliye valfi bulunur.

Bakım için güvenlik talimatları

UYARI: Ürün üzerinde bakım yapmadan önce aşağıdaki uyarı talimatlarını okuyun.

DİKKAT: Ürünü uzun süre depoladıktan sonra çalıştırmadan önce mutlaka bakım yapın.

• Ürün üzerinde bakım yapmadan önce güç anahtarını kapalı (0) konuma getirin ve elektrik fişinin güç kaynağı ile bağlantısını kesin.
• Ürünün su kaynağıyla bağlantısını kesin ve ürün üzerinde bakım yapmadan önce tüm parçaların kuru olduğundan emin olun.
• Yalnızca bu kullanım kılavuzunda belirtilen bakım çalışmasını yapın.
• Yalnızca Husqvarna tarafından önerilen yedek parçaları kullanın. Yüksek basınçlı su hortumları, bağlantılar ve kaplinler ürünü kullanırken güvenlik açısından önemlidir. Yalnızca üretici tarafından önerilen hortumları, bağlantıları ve kaplinleri kullanın.
• Ürünü onarmayın. Husqvarna servis noktınızla görüşün.
• Elektrik fişi veya güç kablosu hasarlıysa Husqvarna servis noktınızla görüşün.
• Çocukların ürünü temizlemesine veya ürünün bakımını yapmasına izin vermeyin.

Genel güvenlik talimatları

UYARI: Ürünü kullanmadan önce aşağıdaki uyarı talimatlarını okuyun.

• Bu ürün yanlış kullanıldığında veya dikkatli olmazsanız tehlikelidir. Güvenlik talimatlarına uyulmaması yaralanmalara veya ölüme yol açabilir.
• Her zaman dikkatli olun ve sağduyunuzu kullanın. Özel bir durumda aracı nasıl kullanacağınızdan emin değişeniz durun ve devam etmeden önce Husqvarna servis noktasıyla görüşün.
• Diğer insanları veya bu insanlara ait mülkleri içeren kazalardan operatörün sorumlu tutulacağını unutmayın.
• Ürünü temiz tutun. İşaretleri ve etiketleri net bir şekilde okuyabildiğinizden emin olun.
• Çocukların veya bu kullanma talimatlarını bilmeyen kişilerin cihazı kullanmasına asla izin vermeyin. Yerel

yönetmeliklerde operatör yaşı konusunda bir sınırlama olabilir.

• Bu ürün, gözetim altında tutuldukları ya da ürünün güvenli şekilde kullanımına ilişkin talimatlar sağlandığı ve gerçekleşebilecek tehlikeler açıklandığı sürece fiziksel, duyusal veya zihinsel yetenekleri sınırlı olan kişiler tarafından kullanılabilir.
• Bu ürün, gözetim altında tutuldukları ya da ürünün güvenli şekilde kullanımına ilişkin talimatlar sağlandığı ve gerçekleşebilecek tehlikeler açıklandığı sürece gerekli deneyim ve bilgiye sahip olmayan kişiler tarafından kullanılabilir.
• Ürünü yorgunken, hastayken veya alkol ya da ilaç etkisi altındayken kullanmayın. Bu durum görüşünüzü, dikkatinizi, koordinasyonunuzu ve doğru düşünmenizi olumsuz etkiler.
• Hasarlı ürünü kullanmayın.
• Başkaları tarafından değiştirilmiş olma olasılığı varsa bu ürünü değiştirmeyin veya kullanmayın.

Montaj

Giriş

UYARI: Ürünü monte etmeden önce güvenlik bölümünü okuyup anlayın.

Püskürtme tutma yeri ve püskürtme borusu alt tutucusunu takma

- Püskürtme borusu alt tutucusunu yerine kilitlenene kadar tutma yerinin içine doğru itin. (Şek. 14)

Püskürtme tutma yeri ve püskürtme borusu üst tutucusunu takma

- Üst tutucuyu vidayla takın. (Şek. 15)

Hortum makarasının tutma yerini takma

- Hortum makarasının tutma yerini yerine kilitlenene kadar tutucunun içine doğru itin. (Şek. 16)

Bahçe hortumu adaptörünü takma

1. Su girişindeki taşıma kapağını çıkarın ve atın. (Şek. 17)
2. Su filtresini ve bahçe hortumu adaptörünü su girişine takın.

DİKKAT: Bahçe hortumu adaptörünü doğrudan su girişine taktığınızdan emin olun. Bahçe hortumu adaptörü doğrudan takılmazsa dişlere zarar verebilir ve sızıntı meydana gelebilir.

1. Bahçe hortumu adaptörünü tamamen sıkın.
2. Bahçe hortumu adaptörünü ters sırayla çıkarın.

Çalışma

Giriş

UYARI: Ürünü kullanmadan önce güvenlik bölümünü okuyup anlayın.

Husqvarna Connect

Husqvarna Connect, mobil cihazınız için ücretsiz bir uygulamadır. Husqvarna Connect uygulaması, Husqvarna ürününüz için ayrıntılı işlevler sunar:

• Ayrıntılı ürün bilgileri.
• Ürün parçaları ve servis hakkında bilgi ve yardım.

Husqvarna Connect uygulamasını kullanmaya başlamak için

1. Husqvarna Connect uygulamasını mobil cihazınıza indirin.
2. Husqvarna Connect uygulamasında kaydolun.
3. Ürünü bağlamak ve kaydettirmek için Husqvarna Connect uygulamasındaki talimatları izleyin.

Not: Husqvarna Connectuygulaması tüm pazarlarda indirilemez. Daha fazla bilgi için lütfen servis bayinizle görüşün.

Püskürtme tutma yerini takma

- Püskürtme tutma yerini bir elinizle sıkıca tutun ve yüksek basınçlı su hortumunu püskürtme tutma yerindeki hızlı bağlantıya itin. (Şek. 18)

Püskürtme tutma yerini çıkarma

- Püskürtme tutma yerinin altındaki düğmeye basın ve yüksek basınçlı su hortumunu çekip çıkarın. (Şek. 19)

Püskürtme borusunu takma

1. Püskürtme tutma yerini bir elinizle tutun ve püskürtme borusunda bulunan kaplini püskürtme tutma yerine doğru itin. (Şek. 20)
2. Püskürtme borusunu saat yönünde çevirin ve püskürtme borusunu serbest bırakın. Püskürtme borusu yerine kilitlenir.

Püskürtme borusunu çıkarma

1. Püskürtme borusunu içeri itin ve saat yönünün tersine çevirin. (Şek. 21)
2. Püskürtme borusunu püskürtme tutma yerinden çekip çıkarın.

Bir nozülü takma ve çıkarma

Ürün aşağıdaki 2 nozül ile birlikte tedarik edilir:

• Düz su püskürtücülü yumuşak nozül
• Döner su püskürtücülü sert nozül

Yumuşak nozül, örneğin araçlar gibi hassas yüzeyleri temizlemek için kullanılabilir. Sert nozül, örneğin garaj yolları gibi hassas olmayan yüzeyleri temizlemek için kullanılabilir.

(Şek. 22)

DİKKAT: Sert nozülü, örneğin bir araç üzerindeki boyalı yüzeyler gibi hassas yüzeylerde kullanmayın. Dönen su püskürtücüsü yüzeye zarar verebilir.

• Bir nozülü takmak için püskürtme borusunu bir elinizle tutun ve nozül üzerindeki bağlantı parçasını püskürtme borusuna doğru itin. (Şek. 23)
• Nozülü saat yönünde döndürerek serbest bırakın. Nozül yerine kilitlenir.
• Bir nozülü çıkarmak için içeri itin ve saat yönünün tersine çevirin. (Şek. 24)
• Nozülü püskürtme borusundan çekip çıkarın.

Püskürtme tutma yeri ve püskürtme borusu konumunu ayarlama

- Püskürtme tutma yerini ve püskürtme borusunu istediğiniz konuma çevirin. (Şek. 25)

Tutma yeri yüksekliğini ayarlama

1. Tutma yeri yükseklik ayarı düğmesini basılı tutun. (Şek. 26)
2. Tutma yerini uygun bir konuma çekin.
3. Tutma yeri yükseklik ayarı düğmesini serbest bırakın.

Su püskürtücünün basıncını ayarlama

Düz su püskürtücülü nozülün basıncı ayarlanabilir.

DİKKAT: Hassas yüzeylerde yüksek basınç kullanmayın. Su püskürtücüsü yüzeye zarar verebilir.

• Su püskürtücüsünün basıncını artırmak için nozülü saat yönünde çevirin. (Şek. 27)
• Su püskürtücüsünün basıncını azaltmak için nozülü saat yönünün tersine çevirin. (Şek. 28)

Temizlik maddesi miktarını ayarlama

• Temizlik maddesi miktarını artırmak için anahtarı saat yönünde çevirin. (Şek. 29)
• Temizlik maddesi miktarını azaltmak için anahtarı saat yönünün tersine çevirin.

Su basıncini ve su akışını ayarlama

• Su basıncını ve su akışını artırmak için anahtarı saat yönünde çevirin. (Şek. 30)
• Su basıncını ve su akışını azaltmak için anahtarı saat yönünün tersine çevirin.

Ürünü kullanma

1. Ürünü bir su kaynağına bağlayın. Bkz. Ürünü bir su kaynağına bağlama sayfada: 465.

2. Sistemi tahliye edin. Bkz. Sistemi tahliye etme sayfada: 466.

3. Ürünü çalıştırın. Bkz. Ürünü çalışma sayfada: 466.

Ürünü bir su kaynağına bağlama

Ürün, su şebekesinden gelen su ya da bir göl veya su varili gibi bir açık su kaynağından gelen suyla kullanılabilir.

• Ürünü su şebekesine bağlamak için bkz. Ürünü su şebekesine bağlama sayfada: 465.
• Ürünü açık su kaynağına bağlamak için bkz. Ürünü bir açık su kaynağına bağlama sayfada: 465.

Ürünü su şebekesine bağlama

1. Varsa bahçe hortumu adaptörünü ve su filtresini üründeki su girişine takın. Bkz. Bahçe hortumu adaptörünü takma sayfada: 464.
2. Bahçe hortumunu su şebekesine bağlayın. 10-25 m uzunluğunda ½ inçlik bir bahçe hortumu kullanın. (Şek. 31)

DİKKAT: Su şebekesinde su basıncı 1 MPa değerinden (10 bar) fazla olmamalıdır.

DİKKAT: Su şebekesindeki su sıcaklığı 60°C'den fazla olmamalıdır.

DİKKAT: Mümkünse ürünü içme suyu şebekesine bağlamayın. Ürünü içme suyu şebekesine bağlamanız gerekiyorsa yerel ve ulusal yönetmeliklere uyun. Gerekirse bir geri akış önleyici kullanın. Bkz. Onaylı aksesuarlar sayfada: 471.

1. Su şebekesi üzerindeki valfi açın ve suyun bahçe hortumundan serbestçe akabildiğinden emin olun. (Şek. 32)
2. Su şebekesi üzerindeki valfi kapatın.
3. Bahçe hortumunu ürün üzerindeki su girişine bağlayın. (Şek. 33)
4. Elektrik fişini bir güç kaynağına bağlayın.
5. Püskürtme tutma yerini bir elinizle sıkıca tutun ve yüksek basınçlı hortumu püskürtme tutma yerindeki hızlı kapline itin. (Şek. 34)
6. Su şebekesi üzerindeki valfi açın.
7. Ürünü çalıştırmadan önce sistemi tahliye edin. Bkz. Sistemi tahliye etme sayfada: 466.

Ürünü bir açık su kaynağına bağlama

Ürün, bir göl veya su varili gibi bir açık su kaynağından gelen suyla kullanılabilir. Maksimum 3 m uzunluğunda ½ inçlik bir emme hortumu kullanın. Bkz. Onaylı aksesuarlar sayfada: 471.

(Şek. 35)

DİKKAT: Su kaynağındaki su sıcaklığı 20°C'den fazla olmamalıdır.

DİKKAT: Ürün, su kaynağından en fazla 1 m yüksekte olabilir.

1. Bahçe hortumu adaptörü takılıysa ürünü su girişinden çıkarın. (Şek. 36)

DİKKAT: Su girişindeki su filtresini çıkarmayın.

1. Ürünün su girişine bir emme hortumu takın. (Şek. 37)

2. Bir emme hortumunu tamamen su kaynağına yerleştirin ve filtrenin tamamen suyun altında olduğundan emin olun.

DİKKAT: Emme hortumunu filtresiz kullanmayın.

1. Püskürtme tutma yerindeki düğmeye basın ve yüksek basınçlı hortumu püskürtme tutma yerinden çekip çıkarın. (Şek. 38)

2. Elektrik fişini bir güç kaynağına bağlayın.

3. Güç düğmesini açık (I) konuma getirin ve ürünün 2 dakika boyunca çalışmasına izin verin.

4. Güç anahtarını kapalı (0) konuma çevirin.

5. Püskürtme tutma yerini bir elinizle sıkıca tutun ve yüksek basınçlı hortumu püskürtme tutma yerindeki hızlı kapline itin. (Şek. 34)

6. Ürünü çalıştırmadan önce sistemi tahliye edin. Bkz. Sistemi tahliye etme sayfada: 466.

Sistemi tahliye etme

DİKKAT: Sistemi tahliye etmeden önce güç anahtarının kapalı (0) konumda olduğundan emin olun.

1. Ürünü bir su kaynağına bağlayın. Bkz. Ürünü bir su kaynağına bağlama sayfada: 465.

2. Püskürtme borusunu püskürtme tabancasına takın. Bkz. Püskürtme borusunu takma sayfada: 464

3. Güç tetiği kilidini devre dışı bırakın. Bkz. Güç tetiği kilidini devreye alma ve devre dışı bırakma sayfada: 466.

4. Püskürtme borusundaki nozülden su gelmeyene kadar güç tetiğini basılı tutun. (Şek. 39)

Ürünün su kaynağıyla bağlantısını kesme

1. Güç anahtarını kapalı (0) konuma çevirin.

2. Ürün su şebekesine bağlıysa su şebekesi üzerindeki valfi kapatın.

3. Ürün su şebekesine bağlıysa bahçe hortumunun ve geri akış önleyicinin su şebekesiyle bağlantısını kesin. (Şek. 40)

4. Ürün açık bir su kaynağına bağlıysa emme hortumunu su kaynağından çıkarın.

5. Püskürtme borusundaki nozülden su gelmeyene kadar güç tetiğini basılı tutun.

6. Bahçe hortumunu ürün üzerindeki su girişinden çıkarın. (Şek. 41)

Not: Ürün açık bir su kaynağına bağlıysa emme hortumunu çıkarın.

1. Püskürtme tutma yerindeki düğmeye basın ve yüksek basınçlı hortumu püskürtme tutma yerinden çekip çıkarın. (Şek. 42)

2. Güç anahtarını açık (I) konuma çevirin. Yüksek basınçlı hortumdan su çıkmayana kadar ürünün çalışmasına izin verin.

3. Güç anahtarını kapalı (0) konuma çevirin.

4. Ürünü depoya kaldırmadan önce püskürtme tutma yerinin, püskürtme borusunun ve nozüllerin kurumasını bekleyin.

Güç tetiği kilidini devreye alma ve devre dışı bırakma

- Güç tetiği kilidini devreye almak için düğmeyi yukarı itin. (Şek. 43)

- Güç tetiği kilidini devre dışı bırakmak için düğmeyi aşağı itin.

Ürünü çalıştırma

DİKKAT: Ürünü yalnızca dik bir konumda kullanın. Ürünün yatay konumda kullanılması ürüne zarar verebilir.

1. Ürünü bir su kaynağına bağlayın. Bkz. Ürünü bir su kaynağına bağlama sayfada: 465.

2. Elektrik fişini bir güç kaynağına bağlayın.

3. Güç anahtarını açık (I) konuma çevirin. (Şek. 44)

4. Güç tetiği kilidini devre dışı bırakın. Bkz. Güç tetiği kilidini devreye alma ve devre dışı bırakma sayfada: 466.

5. Püskürtme tutma yerindeki güç tetiğini itin.

Not: Güç tetiğini serbest bıraktığınızda ürün otomatik olarak durur.

Ürünü durdurma

Not: Güç tetiğini serbest bıraktığınızda ürün otomatik olarak durur.

1. Püskürtme tutma yerindeki güç tetiğini serbest bırakın.
2. Güç tetiği kilidini devreye alın. Bkz. Güç tetiği kilidini devreye alma ve devre dışı bırakma sayfada: 466.
3. Güç anahtarını kapalı (0) konuma çevirin. (Şek. 45)
4. Elektrik fişinin güç kaynağıyla bağlantısını kesin.
5. Ürünün su kaynağıyla bağlantısını kesin. Bkz. Ürünün su kaynağıyla bağlantısını kesme sayfada: 466.

Not: Üründen 5 dakikadan daha uzun bir süre uzaklaşırsanız ürünü her zaman su kaynağıyla bağlantısını kesin.

Temizlik maddesi kullanma

1. Temizlik maddesi deposunu tutucusundan çıkarın. (Şek. 46)
2. Temizlik maddesi deposunun kapağını çıkarın. (Şek. 47)
3. Depoyu temizlik maddesiyle doldurun. (Şek. 48)

DİKKAT: Yalnızca Husqvarna tarafından önerilen temizlik maddelerini kullanın.

DİKKAT: Hortumun bükülmediğinden emin olun.

1. Kapağı temizlik maddesi deposuna takın. Temizlik maddesi deposunu yerine takın. (Şek. 49)
2. Yumuşak nozülü takın. Bkz. Bir nozülü takma ve çıkarma sayfada: 464.
3. Yumuşak nozülü temizlik maddesi moduna ayarlayın.
4. Temizlik maddesi miktarını ayarlamak için temizlik maddesi anahtarını çevirin. Bkz. Temizlik maddesi miktarını ayarlama sayfada: 465.
5. Ürünü bir su kaynağına bağlayın. Bkz. Ürünü bir su kaynağına bağlama sayfada: 465.
6. Ürünü çalıştırın. Bkz. Ürünü çalıştırma sayfada: 466.

Bakım

Giriş

UYARI: Bakım yapmadan önce güvenlik bölümünü okuyup anlamınız gerekir.

Ürüne uygulanacak tüm servis ve onarım işlemleri için özel eğitim gereklidir. Profesyonel onarım ve servis hizmetlerinin mevcut bulunduğu garanti etmekteyiz.

Daha ayrıntılı bilgi için bkz. www.husqvarna.com.

Bakım takvimi

Bakım Kullanma-	dan önce	Kullandık-tan sonra
Genel inceleme yapın. Bkz. Genel denetim yapma sayfada: 467.	X
Ürünü temizleyin. Bkz. Ürünü temizleme sayfada: 468.		X
Püskürtme borusunu ve nozülleri temizleyin. Bkz. Püskürtme borusunu ve nozülleri temiz-leme sayfada: 468.		X
Su filtresini temizleyin. Hasarlıysa su filtresini değiştirin. Bkz. Su filtresini temizleme sayfa-da: 468.		X
Kaplinlerdeki O-halkalarını yağlayın. Bkz. Kaplinlerdeki O-halkalarını yağlama sayfada: 468.		X

Genel denetim yapma

UYARI: Ürün üzerinde bakım yapmadan önce güç anahtarını kapalı (0) konuma getirin ve elektrik fişinin güç kaynağı ile bağlantısını kesin.

DİKKAT: Ürünün su kaynağıyla bağlantısını kesin ve ürün üzerinde bakım yapmadan önce tüm parçaların kuru olduğundan emin olun.

• Ürünün üzerindeki somun ve vidaların sıkı olduğundan emin olun.
• Üründeki kabloların hasar görebilecekleri bir konumda olmadığını emin olun.

- Yüksek basınçlı hortumda aşınma veya hasar olup olmadığını kontrol edin.

UYARI: Yüksek basınçlı hortum aşınmış veya hasar görmüşse ürünü kullanmayın.

Ürünü temizleme

UYARI: Ürün üzerinde bakım yapmadan önce güç anahtarını kapalı (0) konuma getirin ve elektrik fişinin güç kaynağı ile bağlantısını kesin.

DİKKAT: Ürünün su kaynağıyla bağlantısını kesin ve ürün üzerinde bakım yapmadan önce tüm parçaların kuru olduğundan emin olun.

• Tüm dış parçaları kuru bir bezle temizleyin.
• Ürünü temizlemek için basınçlı yıkama makinesi kullanmayın.
• Ürünün her zaman yeterince soğuk olduğundan emin olmak için hava girişlerini temiz tutun.

Püskürtme borusunu ve nozülleri temizleme

UYARI: Ürün üzerinde bakım yapmadan önce güç anahtarını kapalı (0) konuma getirin ve elektrik fisinin güç kaynağı ile bağlantısını kesin.

DİKKAT: Ürünün su kaynağıyla bağlantısını kesin ve ürün üzerinde bakım yapmadan önce tüm parçaların kuru olduğundan emin olun.

1. Püskürtme borusuna bir nozül takılıysa püskürtme borusundan çıkarın. Bkz. Bir nozülü takma ve çıkarma sayfada: 464.

2. Püskürtme borusunda bulunan nozülleri, kaplini ve püskürtme tutma yerindeki kaplini sabun ve suyla temizleyin. (Şek. 50)

3. Nozüllerde tıkanma varsa temizleme aracıyla giderin. (Şek. 51)

Su filtresini temizleme

UYARI: Ürün üzerinde bakım yapmadan önce güç anahtarını kapalı (0) konuma getirin ve elektrik fişinin güç kaynağı ile bağlantısını kesin.

DİKKAT: Ürünün su kaynağıyla bağlantısını kesin ve ürün üzerinde bakım yapmadan önce tüm parçaların kuru olduğundan emin olun.

1. Bahçe hortumu adaptörü takılıysa ürünü su girişinden çıkarın. (Şek. 52)
2. Su filtresini çekerek çıkarın. Pense kullanın. (Şek. 53)
3. Su filtresinde hasar olup olmadığını kontrol edin. Hasarlıysa su filtresini değiştirin. (Şek. 54)
4. Su filtresini temiz suyla yıkayın. (Şek. 55)

Kaplinlerdeki O-halkalarını yağlama

UYARI: Ürün üzerinde bakım yapmadan önce güç anahtarını kapalı (0) konuma getirin ve elektrik fişinin güç kaynağı ile bağlantısını kesin.

DİKKAT: Ürünün su kaynağıyla bağlantısını kesin ve ürün üzerinde bakım yapmadan önce tüm parçaların kuru olduğundan emin olun.

1. Püskürtme borusunu püskürtme tutma yerinden ve püskürtme tutma yerini yüksek basınçlı hortumdan çıkarın. Bkz. Püskürtme borusunu takma sayfada: 464 ve Püskürtme tutma yerini takma sayfada: 464.

2. Bahçe hortumu adaptörü, püskürtme borusu ve yüksek basınçlı hortumdaki O-halkalarını gresle yağlayın. Doğru gres tipi için bkz. Teknik veriler sayfada: 470. (Şek. 56)

Sorun giderme

Sorun giderme çizelgesi

Sorun Olası neden Çözüm
Ürün çalışmıyor. Elektrik fişi bir güç kaynağına bağlı değildir.	Elektrik fişini bir güç kaynağına bağlayın
	Güç anahtarı kapalı (0) konumdadır. Güç anahtarını açık (l) konuma çevi-rin.
	Güç kaynağında elektrik yoktur. Onaylı bir elektrikçiyle iletişime geçin.
	Güç kablosu hasarlıdır. Onaylı bir servis noktasıyla görüşün.
	Termal koruyucu gücü durdurdu. Ürünü tekrar çalıştırmadan önce ürü-nün soğumasını bekleyin.
	Yanlış türde bir uzatma kablosu kul-lanılmıştır.	Uzatma kablosunun tamamen açıldi-ğından ve voltaj kaynağının ürünün voltajıyla uyumlu olduğundan emin olun.
Başlatma veya çalışma sırasında si-gorta atıyor.	Yanlış türde bir sigorta kullanılmıştır. "C" veya "K" sınıfı bir yavaş atan tip sigorta kullandığınızdan emin olun.
Ürün durmuyor. Ürün hasarlıdır. Elektrik fişinin bağlantısını kesin ve	onaylı bir servis noktasıyla görüşün.
Ürün çok ısınıyor. Hava akışı yeterli değildir. Hava girişlerini temizleyin.
Ürün düzgün şekilde çalışıyor. Sistemin içinde hava vardır. Sistemi tahliye edin.
Su basıncı tatmin edici düzeyde değil.	Hortum bükülmüş Hortumlarda bükülme olmadığından emin olun.
	Güç anahtarı kapalı (0) konumdadır. Güç anahtarını açık (l) konuma çevi-rin.
	Su akışı yeterli değil. Ürünün su kaynağına doğru şekilde bağlandığından emin olun. Hem basıncı anahtarındaki hem de nozülde-ki su basıncı ayarlarını kontrol edin. Su akışının yeterli olduğundan emin olun.
	Su filtresi tıkalıdır. Su filtresini temizleyin. Hem basıncı anahtarındaki hem de nozüldeki su basıncı ayarlarını kontrol edin.
	Sistemin içinde hava vardır. Sistemi tahliye edin.
	Aksesuar doğru değil.	Doğru aksesuarı kullandığınızdan emin olun.

Taşıma, depolama ve atma

Taşıma

• Ürünü taşımadan önce elektrik fişinin güç kaynağıyla bağlantısını kesin.
• Ürünü taşımadan önce ürünün su kaynağıyla bağlantısını kesin.
• Taşıma sırasında ürünün hareket etmesini engellemek için sabitleyin.

Depolama

• Ürünü depoya kaldırmadan önce üründeki, yüksek basınçlı su hortumundaki ve aksesuarlardaki tüm suyu tahliye edin.
• Ürünü depolama için hazırlama. Bkz. Ürünü depolama için hazırlama sayfada: 470.
• Ürünü kuru ve donmayan bir ortamda tutun.

Ürünü depolama için hazırlama

1. Ürünü durdurun ve elektrik fişini güç kaynağından ayırın.

2. Ürünün su kaynağıyla bağlantısını kesin. Bkz. Ürünün su kaynağıyla bağlantısını kesme sayfada: 466.

3. Tüm aksesuarların kuru olduğundan emin olun.

4. Püskürtme tutma yerini, püskürtme borusunu ve nozülleri tutucularına yerleştirin.
5. Yüksek basınçlı su hortumunu püskürtme tutma yerinden ayırın ve yüksek basınçlı su hortumunu hortum makarasına sarın. (Şek. 57)
6. Güç kablosunu tutucusuna yerleştirin ve kayışı takın. (Şek. 58)

Bertaraf

Sembol, ürünün evsel atık olmadığını gösterir. Ürünü elektrikli ve elektronik ekipmanlar için yerel toplama sisteminizden geri dönüştürün. Bu, uygun kullanım ömrü sonu atık yönetimine katkıda bulunur. Bilgi için yerel yetkililere, evsel atık hizmetlerine, bayinize veya satıcınıza başvurun. Yanlış bertarafın, tehlikeli maddelerin bulunma olasılığı nedeniyle çevre ve insan sağlığı üzerinde olumsuz etkileri olabilir.

(Şek. 12)

Not: Sembol, ürün veya ürün paketi üzerinde gösterilir.

Teknik veriler

Teknik veriler

	PW 480 PW 490 P	PW 490
Ürün numarası 9704684-01 9704684-02
Motor ve pompa
Tip AC Serisi Motor AC Serisi Motor AC Serisi Motor
Güç, W 2900 3300 2400
Voltaj aralığı, V 230 230 230 - 240
Frekans, Hz 50 50 50
Nominal akım, A 12,6 14,5 10
Maks. su akışı, l/sa 610 650 520
Su çıkış basıncı, çalışma sırasında, bar / MPa	140/14	150 / 15	120 / 12
Maks. su çıkış basıncı, bar / MPa	180 / 18	190 / 19	160 / 16
Maks. su giriş basıncı, bar / MPa	10 / 1	10 / 1	10 / 1
Maks. su giriş sıcaklığı, °C / °F	60 / 140	60 / 140	60 / 140
Maks. su giriş sıcaklığı (emme modunda), °C / °F	20 / 68	20 / 68	20 / 68
IP sınıflandırması	IPX5	IPX5	IPX5
	PW 480 PW 490 PW 490
Ürün numarası 9704684-01 9704684-02
Emniyet sınıfları Sınıf I Sınıf I Sınıf I
Yağlama
O-halkalarının yağlanması için gres tipi Evrensel beyaz	silikon gres	Evrensel beyaz silikon gres	Evrensel beyaz silikon gres
Ağırlık
Ağırlık, kg 27,8 28,4 28,4
Gürültü emisyonu ^76
Ses gücü düzeyi, ölçülmüş dB(A) 86 86 86
Ses gücü düzeyi, garantili LWA dB(A) 89 89 89
Ses düzeyleri ^77
Ses basıncı düzeyi LpA, dB(A) 72 72 72
Titreşim düzeyleri ^78
El/kol (standart nozül ile) m/s ^2	<2,5 <2,5 <2,5

Aksesuarlar

Onaylı aksesuarlar

Onaylı aksesuarlar	Parça no.
Yüzey temizleyici SC 400 590 65 78-01
Su filtresi 590 65 93-01
Geri akış önleyici 590 65 95-01
Emme hortumu	590 65 97-01
Köpük püskürtücü FS 400	546 87 18-01
Su emme nozülü	590 66 05-01
Döner fırça kiti	590 66 06-01
Uzatma hortumu, kumaş takviyeli, 10 m	590 66 09-01
Boru temizleme hortumu, 15 m	590 66 10-01
Açılı püskürtme borusu	590 66 11-01
Taş ve ahşap temizleyici	590 66 12-01
Araç temizleyici ve cila	590 66 13-01
Onaylı aksesuarlar Parça no.
O halka kiti 591 10 64-01

Uyumluluk Bildirimi

AB Uyumluluk Bildirimi

Biz, Husqvarna AB, SE-561 82 Huskvarna, İsveç, tel:

[phone] olarak tek sorumlu vasfıyla ürüne ilişkin

aşağıdaki beyanlarda bulunmaktadır:

Açıklama Basınçlı yıkama makinesi

Marka Husqvarna

Tip/Model PW 480, PW 490

Kimlik 2022 ve sonrası tarihlı seri numaraları

aşağıdaki AB direktifleri ve yönetmelikleriyle tamamen uyumludur:

Düzenleme Açıklama
2006/42/AT "makinelerle ilgili"
2014/30/AB "elektromanyetik	uyumlulukla ilgili"
2000/14/EC Ek V "çevredeki	gürültü emisyonlarıyla ilgili"
2011/65/AB	"elektrikli ve elektronik ekipmanlarda belirli tehlikeli maddelerin kullanımının kısıtlan-masına ilişkin"

ve aşağıdaki standartlar ve/veya teknik

özellikler uygulanmıştır: EN 60335-1:2012/A11:2014/

A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN

60335-2-79:2012, EN 55014-1:2017/A11:2020, EN

61000-3-11:2000, EN 55014-2:2015, EN IEC

63000:2018.

Gürültü emisyonları ile ilgili bilgi için bkz. Teknik veriler sayfada: 470.

Huskvarna, 2023-02-09

$$ \Delta \operatorname {d u} $$

Claes Losdal, Geliştirme Müdürü/Bahçe Ürünleri, Husqvarna AB

Teknik dokümantasyon sorumlusu

Türk ithalat şirketi daha fazla bilgi için temas edilecek:

Çullas Orman Bahçe ve Tarım Mak. San. Tic. A.Ş.

Yalı Mah. Ziya Gökalp Cad. No:17

Maltepe – 34844 İstanbul / Türkiye

Telefon: [phone]
