BRUKSANVISNING PW 480 HUSQVARNA

Symboler på produktet

Sikkerhedsanordninger på produktet

ADVARSEL:

Produktet stopper, när strømudløseren slippes.

Termisk beskytter

Sådan startes produktet

BEMÆRK: Brug kun produktet i opretstående position. Brug af produktet i vandret position kan beskadige produktet.

Sådan standses produktet

Symboler på produktet

(Fig. 2)

- Ikke la barn leke med produktet.

Produktet starter när kraftutløseren trykkes inn.

Produktet stopper när kraftutløseren slippes.

Varmebeskyttelse

Produktet har en automatisk varmebeskyttelse. Hvis produktet blir for varmt, stopper varmebeskyttelsen strømtilførselen til produktet. Hvis varmebeskyttelsen har stoppet strømmen, må du vente til produktet er avkjølt. Varmebeskyttelsen tilbakestilles automatisk när produktet er tilstrekkelig avkjølt.

Hydraulisk avlastningsventil

OBS: Bruk produktet kun när det er i stående stilling. Bruk av produktet i horisontal stilling kan skade produktet.

Merk: Produktet stopper automatisk när du slipper kraftutløseren.

Merk: Produktet stopper automatisk när du slipper kraftutlöseren.

Systém tepelnej ochrany

Felsökning.... 452
Transport, förvaring och kassering.... 453
Tekniska data.... 453
Tillbehör......454
Försäkran om överensstämmelse...... 456

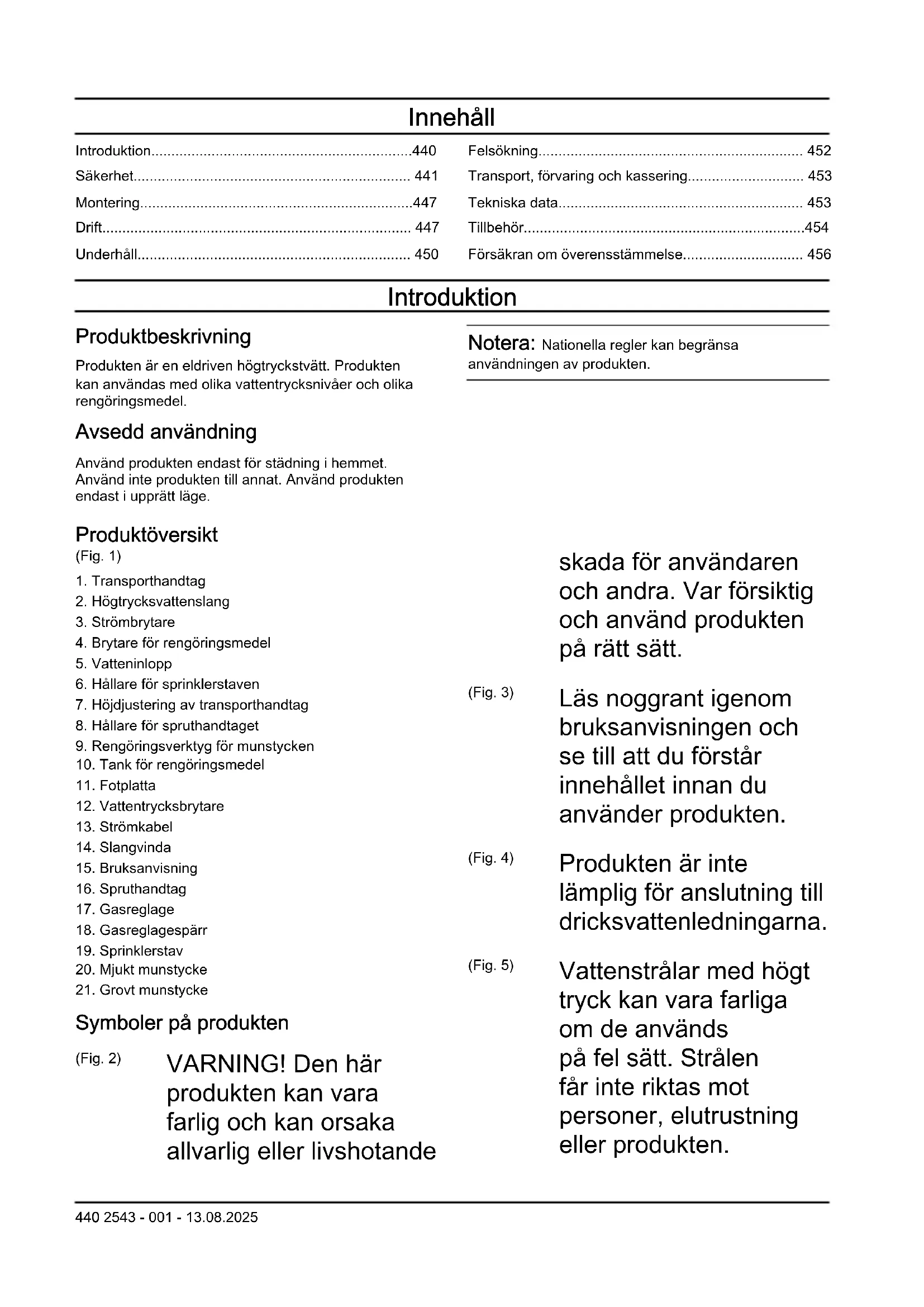

Introduktion

Produktbeskrivning

Produkten är en eldriven högtryckstvätt. Produkten kan användas med olika vattentrycksnivåer och olika rengöringsmedel.

Avsedd användning

Använd produkten endast för städning i hemmet.

Använd inte produkten till annat. Använd produkten endast i upprätt läge.

Notera: Nationella regler kan begränsa användningen av produkten.

Produktöversikt

(Fig. 1)

1. Transporthandtag
2. Högtrycksvattenslang
3. Strömbrytare
4. Brytare för rengöringsmedel
5. Vatteninlopp
6. Hållare för sprinklerstaven
7. Höjdjustering av transporthandtag
8. Hållare för spruthandtaget
9. Rengöringsverktyg för munstycken
10. Tank för rengöringsmedel
11. Fotplatta
12. Vattentrycksbrytare
13. Strömkabel
14. Slangvinda
15. Bruksanvisning
16. Spruthandtag
17. Gasreglage
18. Gasreglagespärr
19. Sprinklerstav
20. Mjukt munstycke
21. Grovt munstycke

WARNING! Den här produkten kan vara farlig och kan orsaka allvarlig eller livshotande

skada för användaren och andra. Var försiktig och använd produkten på rätt sätt.

(Fig. 3)

Läs noggrant igenom bruksanvisningen och se till att du förstår innehållet innan du använder produkten.

(Fig. 4)

Produkten är inte lämplig för anslutning till dricksvattenledningarna.

(Fig. 5)

Vattenstrålar med högt tryck kan vara farliga om de används på fel sätt. Strålen får inte riktas mot personer, elutrustning eller produkten.

(Fig. 6)

Miljömärkning. Produkten eller dess förpackning är inte hushållsavfall. Återvinn den vid en godkänd plats för kassering av elektrisk och elektronisk utrustning.

(Fig. 7)

Verktyg i klass II.

(Fig. 8)

Miljömärkning för bulleremission enligt direktiv och bestämmelser för EU och Storbritannien samt New South Wales-lagstiftningen "Protection of the Environment Operations (Noise Control) Regulations 2017". Produktens garanterade ljudeffektnivå anges i

Tekniska data på sida 453 och på etiketten.

(Fig. 9)

Skyddad mot vattenflöden med lågt tryck från alla vinklar.

(Fig. 10)

Förvaras avskilt från frost.

(Fig. 11)

Produkten överensstämmer med gällande EG-direktiv.

Notera: Övriga symboler/etiketter på produkten avser specifika krav för certifieringar på vissa marknader.

Produktskada

Vi ansvarar inte för skador på vår produkt om:

• produkten repareras felaktigt
• produkten repareras med delar som inte kommer från tillverkaren eller inte har godkänts av tillverkaren
• produkten har ett tillbehör som inte kommer från tillverkaren eller inte har godkänts av tillverkaren
• produkten inte repareras vid ett godkänt servicecenter eller av en godkänd person.

Support

Om du vill ha support för produkten går du till avsnittet Support på www.husqvarna.com för att få tillgång till instruktioner, felsökningsguider eller för att använda Husqvarna Self-Service och produktassistenten (om sådan finns på din marknad). Prata med en Husqvarna-serviceverkstad om du vill ha mer support för produkten.

Säkerhet

Säkerhetsdefinitioner

Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen.

eller dödsfall för föraren eller kringstående om anvisningarna i bruksanvisningen inte följs.

WARNING: Används om det finns risk för skador

OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs.

Notera: Används för att ge mer information som är nödvändig i en viss situation.

Säkerhetsinstruktioner för drift

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd inte produkten om strömkabeln, högtrycksslangen, avtryckarens spärr eller spruthandtaget är skadade.
• Kontrollera att det inte förekommer några skador innan du använder produkten. Använd inte produkten om delar är skadade eller saknas.
• Håll spruthandtagen stadigt med båda händerna. Ett kast uppstår när du drar i aktiveringsreglaget.
• Var försiktig när du använder produkten. Det höga tryck

som levereras av produkten är farligt och kan orsaka personskador.

• Rikta inte strålen mot dig själv, andra personer eller djur.
• Rikta inte strålen mot dig själv eller andra för att rengöra skor.
• Rikta inte strålen mot elutrustning eller själva produkten.
• Använd personlig skyddsutrustning när du använder produkten. Se Personlig skyddsutrustning på sida 444.
• Använd inte produkten i närheten av personer om de inte bär skyddsutrustning.
• Om du använder ett rengöringsmedel ska du följa säkerhetsanvisningarna för rengöringsmedlet.
• Använd endast rengöringsmedel från Husqvarna.
• Använd korrekt vattentryck och rengöringsmedel och använd produkten endast för de uppgifter som anges i denna handbok. Om du använder felaktigt vattentryck eller rengöringsmedel eller använder produkten för andra uppgifter än de som anges i denna handbok kan det

orsaka skador på produkten, ytorna, materialet eller andra enheter. Husqvarna åtar sig inget ansvar för skador som orsakas av felaktig användning.

• Vi rekommenderar inte att du ansluter produkten till dricksvattenledningarna. Om du måste ansluta produkten till dricksvattenledningarna måste du följa lokala och nationella föreskrifter. Använd en backventil (ingår inte) om det är nödvändigt. Vatten som har runnit igenom en backventil anses vara icke drickbart.
• Spruta inte brandfarliga vätskor. Risk för explosion.
• Låt inte barn använda produkten.
• Låt inte barn leka med produkten.
• Låt inte personer använda produkten utan utbildning.
• Använd endast tillbehör och reservdelar som är godkända av Husqvarna.
• Se till att elanslutningen upprättas av en godkänd elektriker och att den uppfyller IEC 60364-1.
• Använd en jordfelsbrytare som stoppar elen om läckströmmen överstiger 30 mA under 30 ms. Om du inte

har en jordfelsbrytare ska du använda en enhet som kan visa att enheten är jordad.

• Använd motorns start-/fördröjda säkringar med egenskap C eller D enligt IEC 898-1 eller IEC947-2 eller motsvarande standarder utanför IEC.
• PW 480, PW 490 impedansinformation: När högtryckstvättarna PW 480, PW 490 är anslutna till en strömkälla är högsta tillåtna impedans 0,40234 Ω (Zmax). Rådgör med ansvarig för strömförsörjningen för att säkerställa att utrustningen endast är ansluten till strömförsörjning som har högsta tillåtna impedans eller lägre.
• Inga åtgärder behövs för att justera produkter som är märkta för två spännings- och frekvensvärden.
• Om det är nödvändigt att använda en förlängningskabel måste du se till att den är lämplig för användning utomhus. Se till att eluttaget sitter minst 60 mm över marken. Anslutningen måste alltid hållas torr.
• Ställ om strömbrytaren i frånslaget läge (0), koppla ur stickkontakten och koppla in

avtryckarens spärr innan du lämnar produkten.

• Ställ om strömbrytaren i frånslaget läge (0) och koppla ur stickkontakten innan du byter tillbehör.
• Ställ om strömbrytaren i frånslaget läge (0) och koppla ur stickkontakten innan du rengör eller utför underhåll på produkten.
• Använd inte produkten i miljöer där omgivningens temperatur är lägre än 0 °C.
• Starta inte en fryst produkt.
• Använd inte produkten inomhus.
• Placera inte föremål på produkten när den är i drift.
• Drick inte vatten som har använts med produkten.
• Använd inte produkten nära öppna fönster.
• Varning för utslungade föremål. Stenar och lösa föremål kan kastas upp i ögonen och orsaka blindhet eller allvarliga skador.
• Se Personlig skyddsutrustning på sida 444 om produkten inte fungerar som den ska.

Personlig skyddsutrustning

WARNING: Läs varningsinstruktionerna

nedan innan du använder produkten.

• Personlig skyddsutrustning kan inte eliminera skaderisken helt, men den reducerar effekten av en skada vid ett eventuellt olyckstillbud. Be din återförsäljare om hjälp med att välja rätt utrustning.
• Bär kraftiga halksäkra kängor eller skor. Använd inte öppna skor och var inte barfota.
• Bär skyddskläder.
• Använd godkända hörselskydd.
• Använd skyddsglasögon.
• Bär ett andningsskydd i klass FFP2 eller motsvarande om du använder produkten i miljöer där farliga aerosoler kan bildas.

Säkerhetsanordningar på produkten

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

- Använd inte en produkt med säkerhetsanordningar som är skadade eller som inte fungerar korrekt.

• Ta inte bort och gör inga ändringar på säkerhetsanordningar.
• Kontrollera säkerhetsanordningarna regelbundet. Om säkerhetsanordningarna är skadade eller om de inte fungerar korrekt ska du kontakta en Husqvarna-serviceverkstad.

Gasreglagespärr

Avtryckarens spärr (A) förhindrar ofrivillig aktivering av avtryckaren (A). När avtryckarens spärr är i låst läge kan avtryckare inte tryckas in.

(Fig. 13)

Gasreglage

Produkten startar när avtryckaren trycks in. Produkten stannar när avtryckaren släpps.

Värmeskydd

Produkten har ett automatiskt värmeskydd. Om produkten blir för varm stoppar värmeskyddet strömförsörjningen till produkten. Vänta tills produkten har svalnat om värmeskyddet har stoppat strömmen. Värmeskyddet återställs automatiskt när produkten är tillräckligt sval.

Hydraulisk övertrycksventil

Produkten har en inbyggd hydraulisk övertrycksventil som förhindrar för högt tryck i systemet.

Säkerhetsinstruktioner för underhåll

WARNING: Läs varningsinstruktionerna nedan innan du utför underhåll på produkten.

OBSERVERA: Utför alltid underhåll innan du startar produkten efter längre tids förvaring.

• Ställ om strömbrytaren i frånslaget läge (0) och koppla ut stickkontakten ur strömkällan innan du utför underhåll på produkten.
• Koppla bort produkten från vattenkällan och se till att alla delar är torra innan du utför underhåll på produkten.
• Utför det underhållsarbete som anges i denna bruksanvisning.
• Använd endast reservdelar som rekommenderas av Husqvarna.
  Högtrycksvattenslangar, tillbehör och kopplingar är

viktiga för säkerheten när du använder produkten. Använd endast slangar, tillbehör och kopplingar som rekommenderas av tillverkaren.

• Reparera inte produkten. Kontakta en Husqvarna-serviceverkstad.
• Tala med en serviceverkstad för Husqvarna om stickkontakten eller strömkabeln är skadad.
• Låt inte barn rengöra eller utföra underhåll på produkten.

Allmänna säkerhetsanvisningar

WARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Denna produkt är farlig om den används på fel sätt, och om du inte är försiktig. Skada eller dödsfall kan inträffa om du inte följer säkerhetsinstruktionerna.

• Var alltid försiktig och använd sunt förnuft. Om du inte vet hur du ska använda produkten i en särskild situation ska du stanna den och tala med en serviceverkstad för Husqvarna innan du fortsätter.

• Tänk på att användaren kommer att hållas ansvarig för olyckor som involverar andra människor eller deras egendom.

• Håll produkten ren. Se till att du kan läsa skyltar och dekaler tydligt.
• Låt aldrig barn eller personer som inte känner till de här instruktionerna använda produkten. Lokala föreskrifter kan ange en åldersgräns för användning.
• Denna produkt kan användas av personer med nedsatt fysisk, sensorisk eller mental förmåga om de övervakas eller ges instruktioner för hur produkten ska användas på ett säkert sätt och förstår de faror som föreligger.
• Denna produkt kan användas av personer som inte har nödvändig erfarenhet eller kunskap om de övervakas eller ges instruktioner för hur produkten ska användas på ett säkert sätt och förstår de risker som föreligger.
• Använd aldrig produkten om du är trött, sjuk eller om du är påverkad av alkohol, droger eller läkemedel. Detta har en negativ inverkan på

din syn, ditt omdöme och din kroppskontroll.

- Använd inte en skadad produkt.

- Modifiera aldrig den här produkten och använd den inte om det är möjligt att den har blivit modifierad av andra.

Montering

Introduktion

WARNING: Läs och förstå säkerhetskapitlet innan du monterar produkten.

Installera den nedre hållaren till spruthandtaget och sprinklerstaven

- Tryck in den nedre hållaren för sprutstaven i handtaget tills den läses på plats. (Fig. 14)

Installera den övre hållaren till spruthandtaget och sprinklerstaven

- Installera den övre hållaren med skruven. (Fig. 15)

Installera handtaget till slangvindan

- Tryck in handtaget till slangvindan i hållaren tills det läses på plats. (Fig. 16)

Montera trädgårdsslangens adapter

1. Avlägsna transportskyddet från vattenanslutningen och kassera det. (Fig. 17)
2. Installera vattenfiltret och trädgårdsslangens adapter på vatteninloppet.

OBSERVERA: Se till att du installerar trädgårdsslangens adapter rakt på vattenanslutningen. Om trädgårdsslangens adapter inte monteras rakt kan gängorna skadas och läckage kan uppstå.

1. Dra åt trädgårdsslangens adapter helt.

2. Ta bort trädgårdsslangens adapter i omvänd ordning.

Drift

Introduktion

WARNING: Läs och förstå säkerhetskapitlet innan du använder produkten.

Husqvarna Connect

Husqvarna Connect är en kostnadsfri app för mobila enheter. Husqvarna Connect-appen utökar funktionerna för Husqvarna-produkten:

• Mer produktinformation.
• Information om, och hjälp med, produktdelar och service.

Börja använda Husqvarna Connect

1. Ladda ner Husqvarna Connect-appen på din mobila enhet.
2. Utför registreringen i Husqvarna Connect-appen.
3. Följ instruktionerna i Husqvarna Connect-appen för att ansluta och registrera produkten.

Notera: Husqvarna Connect-appen är inte tillgänglig för hämtning på alla marknader. Prata med en serviceverkstad för mer information.

Installera spruthandtaget

- Håll i spruthandtaget ordentligt med en hand och tryck in högtrycksvattenslangen i snabbkopplingen på spruthandtaget. (Fig. 18)

Ta bort det främre handtaget

- Tryck på knappen längst ner på spruthandtaget och dra ut högtrycksvattenslangen. (Fig. 19)

Installera sprinklerstaven

1. Håll spruthandtaget med en hand och tryck in kopplingen på sprinklerstaven i spruthandtaget. (Fig. 20)
2. Vrid sprinklerstaven medurs och släpp sprinklerstaven. Sprinklerstaven låser fast på plats.

Ta bort sprinklerstaven

1. Tryck in sprinklerstaven och vrid den moturs. (Fig. 21)

2. Dra ut sprinklerstaven ur spruthandtaget.

Installera och ta bort ett munstycke

Produkten levereras med följande två munstycken:

• Mjukt munstycke med rak vattenstråle
• Grovt munstycke med roterande vattenstråle

Det mjuka munstycket kan användas för att rengöra känsliga ytor, t.ex. fordon. Det grova munstycket kan användas för att rengöra ytor som inte är känsliga, t.ex. garageuppfarter.

(Fig. 22)

OBSERVERA: Använd inte det grova munstycket på känsliga ytor, t.ex. lackerade ytor på ett fordon. Den roterande vattenstrålen kan orsaka skador på ytan.

• Installera munstycket genom att hålla sprinklerstaven med en hand och trycka in kopplingen på munstycket i sprinklerstaven. (Fig. 23)
• Vrid munstycket medurs och släpp munstycket. Munstycket läser fast på plats.
• Ta av munstycket genom att trycka in munstycket och vrida det moturs. (Fig. 24)
• Dra ut munstycket från sprinklerstaven.

Justera spruthandtagets och sprinklerstavens position

- Vrid spruthandtaget och sprinklerstaven till önskat läge. (Fig. 25)

Ställa in höjden på handtaget

1. Tryck och håll in knappen för justering av handtagets höjd. (Fig. 26)
2. Dra handtaget till lämplig position.
3. Släpp knappen för justering av handtagets höjd.

Justera vattenstrålens tryck

Munstycket med rak vattenstråle har justerbart tryck.

OBSERVERA: Använd inte högtryckstvätten på känsliga ytor. Vattenstrålen kan orsaka skador på ytan.

• Öka vattenstrålens tryck genom att vrida munstycket medurs. (Fig. 27)
• Minska vattenstrålens tryck genom att vrida munstycket moturs. (Fig. 28)

Justera mängden rengöringsmedel

• Öka mängden rengöringsmedel genom att vrida brytaren medurs. (Fig. 29)
• Minska mängden rengöringsmedel genom att vrida brytaren moturs.

Justera vattentrycket och vattenflödet

• Öka vattentrycket och vattenflödet genom att vrida brytaren medurs. (Fig. 30)
• Minska vattentrycket och vattenflödet genom att vrida brytaren moturs.

Använda produkten

1. Anslut produkten till en strömkälla. Se Ansluta produkten till en vattenkälla på sida 448.
2. Lufta systemet. Se Lufta systemet på sida 449.
3. Starta produkten. Se Starta produkten på sida 449.

Ansluta produkten till en vattenkälla

Produkten kan användas med vatten från vattenledningen eller vatten från en öppen vattenkälla, t.ex. en sjö eller en vattentunna.

• Information om hur du ansluter produkten till vattenledningen finns i Ansluta produkten till vattenledningen på sida 448.
• Information om hur du ansluter produkten till en öppen vattenkälla finns i Ansluta produkten till en öppen vattenkälla på sida 449.

Ansluta produkten till vattenledningen

1. Installera trädgårdsslangens adapter och vattenfiltret på vattenanslutningen på produkten om tillämpligt. Se Montera trädgårdsslangens adapter på sida 447.
2. Anslut trädgårdsslangen till vattenledningen. Använd en 10–25 m lång ½-tums trädgårdsslang. (Fig. 31)

OBSERVERA: Vattentrycket i vattenledningen får inte vara högre än 1 MPa (10 bar).

OBSERVERA:

Vattentemperaturen i vattenledningen får inte överstiga 60 °C.

OBSERVERA: Anslut inte produkten till dricksvattenledningarna om det är möjligt. Om du måste ansluta produkten till dricksvattenledningarna måste du följa lokala och nationella föreskrifter. Använd en backventil vid behov. Se Godkända tillbehör på sida 454.

1. Öppna ventilen på vattenledningen och se till att vattnet kan flöda fritt från trädgårdsslangen. (Fig. 32)
2. Stäng ventilen på vattenledningen.
3. Anslut trädgårdsslangen till vattenanslutningen på produkten. (Fig. 33)

4. Sätt i stickkontakten i ett eluttag.

5. Håll i spruthandtaget stadigt med en hand och tryck in högtrycksslangen i snabbkopplingen på spruthandtaget. (Fig. 34)

6. Öppna ventilen på vattenledningen.
7. Lufta systemet innan du använder produkten. Se Lufta systemet på sida 449.

Ansluta produkten till en öppen vattenkälla

Produkten kan användas med vatten från en öppen vattenkälla, t.ex. en sjö eller en vattentunna. Använd en 3 m lång ½-tums sugslang. Se Godkända tillbehör på sida 454.

(Fig. 35)

OBSERVERA: Vattentemperaturen i vattenkällan får inte vara högre än 20 °C.

OBSERVERA: Produkten får inte stå mer än 1 m ovanför vattenkällan.

1. Om du har installerat en adapter för trädgårdsslangen ska du ta bort den från vattenanslutningen på produkten. (Fig. 36)

OBSERVERA: Ta inte bort vattenfiltret i vattenanslutningen.

1. Installera en sugslang på vattenanslutningen på produkten. (Fig. 37)
2. Placera en sugslang i vattenkällan och se till att filtret är helt nedsänkt.

OBSERVERA: Använd inte en sugslang utan filter.

1. Tryck in knappen på spruthandtaget och dra ut högtrycksslangen ur spruthandtaget. (Fig. 38)
2. Sätt i stickkontakten i ett eluttag.
3. Vrid strömbrytaren till påslaget läget (I) och låt produkten vara påslagen under två minuter.
4. Vrid strömbrytaren till frånslaget läge (0).
5. Håll i spruthandtaget stadigt med en hand och tryck in högtrycksslangen i snabbkopplingen på spruthandtaget. (Fig. 34)
6. Lufta systemet innan du använder produkten. Se Lufta systemet på sida 449.

Lufta systemet

OBSERVERA: Se till att strömbrytaren är i frånslaget läge (0) innan du luftar systemet.

1. Anslut produkten till en strömkälla. Se Ansluta produkten till en vattenkälla på sida 448.
2. Installera sprinklerstaven på sprutpistolen. Se Installera sprinklerstaven på sida 447.
3. Koppla loss avtryckarens spärr. Se Koppla in och koppla loss avtryckarens spärr på sida 449.
4. Tryck på och håll in gasreglaget tills inget vatten kommer ut ur munstycket på sprinklerstaven. (Fig. 39)

Koppla bort produkten från strömkällan

1. Vrid strömbrytaren till frånslaget läge (0).
2. Om produkten är ansluten till vattenledningen ska du stänga ventilen på vattenledningen.
3. Om produkten är ansluten till vattenledningen ska du koppla bort trädgårdsslangen och backventilen från vattenledningen. (Fig. 40)
4. Om produkten är ansluten till en öppen vattenkälla ska du ta ut sugslangen ur vattenkällan.
5. Tryck på och håll in gasreglaget tills inget vatten kommer ut ur munstycket på sprinklerstaven.
6. Koppla bort trädgårdsslangen från vattenanslutningen på produkten. (Fig. 41)

Notera: Om produkten är ansluten till en öppen vattenkälla ska du koppla bort sugslangen.

1. Tryck in knappen på spruthandtaget och dra ut högtrycksslangen ur spruthandtaget. (Fig. 42)
2. Vrid strömbrytaren till påslaget läge (I). Låt produkten vara påslagen tills inget vatten kommer ut ur högtrycksslangen.
3. Vrid strömbrytaren till frånslaget läge (0).
4. Låt spruthandtaget, sprinklerstaven och munstyckena torka innan du placerar produkten på förvaring.

Koppla in och koppla loss avtryckarens spärr

• Aktivera gasreglagespärren genom att trycka upp knappen. (Fig. 43)
• Avaktivera gasreglagespärren genom att trycka ner knappen.

Starta produkten

OBSERVERA: Använd produkten endast i upprätt läge. Om produkten används i horisontellt läge kan produkten skadas.

1. Anslut produkten till en strömkälla. Se Ansluta produkten till en vattenkälla på sida 448.
2. Sätt i stickkontakten i ett eluttag.

3. Vrid strömbrytaren till påslaget läge (I). (Fig. 44)

4. Koppla loss avtryckarens spärr. Se Koppla in och koppla loss avtryckarens spärr på sida 449.

5. Tryck in avtryckaren på spruthandtaget.

Notera: Produkten stoppar automatiskt när du släpper avtryckaren.

Stoppa produkten

Notera: Produkten stoppar automatiskt när du släpper avtryckaren.

1. Släpp avtryckaren på spruthandtaget.
2. Koppla in avtryckarens spärr. Se Koppla in och koppla loss avtryckarens spärr på sida 449.
3. Vrid strömbrytaren till frånslaget läge (0). (Fig. 45)
4. Koppla ut stickkontakten ur eluttaget.
5. Koppla bort produkten från vattenkällan. Se Koppla bort produkten från strömkällan på sida 449.

Notera: Koppla alltid bort produkten från vattenkällan om du ska vara borta från produkten längre än fem minuter.

Använda rengöringsmedel

1. Ta bort tanken för rengöringsmedel från hållaren. (Fig. 46)

2. Ta bort locket från tanken för rengöringsmedel. (Fig. 47)

3. Fyll tanken med rengöringsmedel. (Fig. 48)

OBSERVERA: Använd endast rengöringsmedel som rekommenderas av Husqvarna.

OBSERVERA: Se till att slangen inte har snott sig.

1. Sätt på locket på tanken för rengöringsmedel. Montera tanken för rengöringsmedel på plats. (Fig. 49)
2. Montera det mjuka munstycket. Se Installera och ta bort ett munstycke på sida 448.
3. Justera det mjuka munstycket till läget för rengöringsmedel.
4. Vrid på brytaren för rengöringsmedel för att justera mängden rengöringsmedel. Se Justera mängden rengöringsmedel på sida 448.
5. Anslut produkten till en strömkälla. Se Ansluta produkten till en vattenkälla på sida 448.
6. Starta produkten. Se Starta produkten på sida 449.

Underhåll

Introduktion

WARNING: Innan du utför underhåll måste du läsa och förstå kapitlet om säkerhet.

För allt service- och reparationsarbete på produkten krävs särskild utbildning. Vi garanterar att du kan få en fackmannamässig reparation och service utförd.

Mer information finns här i www.husqvarna.com.

Underhållsschema

Underhåll Före an-	vändning	Efter an-vändning
Utför en allmän inspektion. Se Allmän inspektion på sida 451.	X
Rengöra produkten. Se Rengöra produkten på sida 451.		X
Rengör sprinklerstaven och munstyckena. Se Rengöra sprinklerstaven och munstyckena på sida 451.		X
Rengör vattenfiltret. Byt ut vattenfiltret om det är skadat. Se Rengöra vattenfiltret på sida 451.		X
Smörj O-ringarna på kopplingarna. Se Smörja O-ringarna på kopplingarna på sida 451.		X

Allmän inspektion

WARNING: Ställ om strömbrytaren i frånslaget läge (0) och koppla ut stickkontakten ur strömkällan innan du utför underhåll på produkten.

OBSERVERA: Koppla bort produkten från vattenkällan och se till att alla delar är torra innan du utför underhåll på produkten.

• Se till att muttrarna och skruvarna på produkten är åtdragna.
• Se till att produktens kablar inte är i ett läge där de kan skadas.
• Undersök högtrycksslangen med avseende på slitage och skador.

WARNING: Använd inte produkten om högtrycksslangen är sliten eller skadad.

Rengöra produkten

WARNING: Ställ om strömbrytaren i frånslaget läge (0) och koppla ut stickkontakten ur strömkällan innan du utför underhåll på produkten.

OBSERVERA: Koppla bort produkten från vattenkällan och se till att alla delar är torra innan du utför underhåll på produkten.

• Rengör alla utvändiga delar med en torr trasa.
• Använd inte högtryckstvätt för att rengöra produkten.
• Håll luftintagen rena och fria för att säkerställa att produkten alltid har tillräckligt låg temperatur.

Rengöra sprinklerstaven och munstyckena

WARNING: Ställ om strömbrytaren i frånslaget läge (0) och koppla ut stickkontakten ur strömkällan innan du utför underhåll på produkten.

OBSERVERA: Koppla bort produkten från vattenkällan och se till att alla delar är torra innan du utför underhåll på produkten.

1. Om ett munstycke är monterat på sprinklerstaven ska du ta bort det från sprinklerstaven. Se Installera och ta bort ett munstycke på sida 448.
2. Rengör munstyckena, kopplingen på sprinklerstaven och kopplingen på spruthandtaget med tvål och vatten. (Fig. 50)
3. Om munstyckena är igensatta ska du ta bort dem med rengöringsverktyget. (Fig. 51)

Rengöra vattenfiltret

WARNING: Ställ om strömbrytaren i frånslaget läge (0) och koppla ut stickkontakten ur strömkällan innan du utför underhåll på produkten.

OBSERVERA: Koppla bort produkten från vattenkällan och se till att alla delar är torra innan du utför underhåll på produkten.

1. Om du har installerat en adapter för trädgårdsslangen ska du ta bort den från vattenanslutningen på produkten. (Fig. 52)
2. Dra ut vattenfiltret. Använd en tång. (Fig. 53)
3. Kontrollera om vattenfiltret är skadad. Byt ut vattenfiltret om det är skadat. (Fig. 54)
4. Spola vattenfiltret med rent vatten. (Fig. 55)

Smörja O-ringarna på kopplingarna

WARNING: Ställ om strömbrytaren i frånslaget läge (0) och koppla ut stickkontakten ur strömkällan innan du utför underhåll på produkten.

OBSERVERA: Koppla bort produkten från vattenkällan och se till att alla delar är torra innan du utför underhåll på produkten.

1. Ta bort sprinklerstaven från spruthandtaget och spruthandtaget från högtrycksslangen. Se Installera sprinklerstaven på sida 447 och Installera spruthandtaget på sida 447.
2. Smörj O-ringarna på trädgårdsslangens adapter, sprinklerstaven och högtrycksslangen med fett. Se Tekniska data på sida 453 för rätt typ av fett. (Fig. 56)

Felsökning

Felsökningsschema

Problem Möjlig orsak Lösning
Produkten startar inte. Stickkontakten	är inte ansluten till en strömkälla.	Ansluta stickkontakten till ett eluttag
	Strömbrytaren är i frånslaget läge (0).	Vrid strömbrytaren till påslaget läge (l).
	Det finns ingen ström i strömkällan.	Kontakta en godkänd elektriker.
	Strömsladden är skadad. Tala med en	godkänd serviceverkstad.
	Värmeskyddet har stoppat strömmen.	Vänta tills produkten har svalnat innan du använder den igen.
	En felaktig typ av förlängningskabel används.	Se till att förlängningskabeln rullas ut helt och att strömkällans spänning överensstämmer med produktens spänning.
Säkringen löser ut under start eller drift.	En felaktig typ av säkring används. Se	till att du använder en trög säkring i klass C eller K.
Produkten stannar inte. Produkten är skadad. Koppla ut stickkontakten och tala med en godkänd serviceverkstad.
Produkten blir för varm. Luftflödet är inte tillräckligt. Rengör luftintagen.
Produkten går ojämnt. Det finns luft i systemet. Lufta systemet.
Vattentrycket är otillfredsställande. Slangen är böjd. Se till att det inte finns några böjda delar på slangen.

Transport, förvaring och kassering

Transport

• Koppla ut stickkontakten ur eluttaget innan produkten transporteras.
• Koppla bort produkten från vattenkällan innan produkten transporteras.
• Spänn fast produkten för att förhindra rörelse under transport.

Förvaring

• Töm ut allt vatten ur produkten, högtrycksslangen och tillbehören innan du placerar produkten på förvaring.
• Förbered produkten för förvaring. Se Förbereda produkten för förvaring på sida 453
• Förvara produkten i en torr och frostfri miljö.

Förbereda produkten för förvaring

1. Stoppa produkten och koppla ut stickkontakten ur eluttaget.
2. Koppla bort produkten från vattenkällan. Se Koppla bort produkten från strömkällan på sida 449.

3. Se till att alla tillbehör är torra.

4. Placera spruthandtaget, sprinklerstaven och munstyckena i deras hållare.

5. Koppla bort högtrycksvattenslangen från spruthandtaget och linda högtrycksvattenslangen på slangvindan. (Fig. 57)
6. Placera strömkabeln i dess hållare och sätt fast remmen. (Fig. 58)

Avfallshantering

Symbolen innebär att produkten inte är hushållsavfall. Återvinn den via ditt lokala uppsamlingssystem för elektrisk och elektronisk utrustning. Detta bidrar till en korrekt hantering av avfall när dess livstid är slut. Kontakta lokala myndigheter, hushållsavfallstjänster, din verkstad eller återförsäljare för information. Felaktig kassering kan ha en negativ påverkan på miljön och människors hälsa på grund av potentiell förekomst av farliga ämnen.

(Fig. 12)

Notera: Symbolen visas på produkten eller produktens förpackning.

Tekniska data

Tekniska data

	PW 480 PW 490 P	W 490
Artikelnummer 9704684-01 9704684-02
Motor och pump
Typ Seriens AC-mo-	tor	Seriens AC-mo-tor	Seriens AC-mo-tor
Effekt, W 2 900 3300 2400
Spänningsintervall, V 230 230 230-240
Frekvens, Hz 50 50 50
Märkström, A 12,6 14,5 10
Max. vattenflöde, liter/tim. 610 650 520
Vattenutloppstryck under användning, bar/MPa	140/14	150/15	120/12
Max. vattenutloppstryck, bar/MPa	180/18	190/19	160/16
Max. vatteninloppstryck, bar/MPa	10/1 10/1 10/1
Max. vatteninloppstemperatur, °C/°F	60/140	60/140	60/140
Max. vatteninloppstemperatur (i sugläge), °C/°F	20/68 20/68 20/68
	PW 480 PW 490 PW 490
Artikelnummer 9704684-01 9704684-02
IP-klass IPX5 IPX5 IPX5
Skyddsklass Klass I Klass I Klass I
Smörjning
Typ av fett för smörjning av O-ringar Universellt vitt si-likonfett		Universellt vitt si-likonfett	Universellt vitt si-likonfett
Vikt
Vikt, kg 27,8 28,4 28,4
Bulleremission^73
Ljudeffektnivå, uppmätt dB(A) 86 86 86
Ljudeffektnivå, garanterad L_WA dB(A) 89 89 89
Ljudnivåer^74
Ljudtrycksnivå LpA, dB(A) 72 72 72
Vibrationsnivåer^75
Hand/arm (med standardmunstycke) m/s ^2	<2,5 <2,5 <2,5

Tillbehör

Godkända tillbehör

Godkända tillbehör	Art.nr.
Ytrengörare SC 400 590 65 78-01
Vattenfilter	590 65 93-01
Backventil	590 65 95-01
Sugslang	590 65 97-01
Skumspruta FS 400	546 87 18-01
Sugmunstycke för vatten	590 66 05-01
Kit med roterande borstar	590 66 06-01
Förlängningsslang, textilförstärkt, 10 m	590 66 09-01
Rörrengöringsslang, 15 m	590 66 10-01
Vinklad sprinklerstav	590 66 11-01
Sten- och trärengörare	590 66 12-01
Godkända tillbehör Art.nr.
Rengöringsmedel och vax för fordon 590 66 13-01
O-ringskit 591 10 64-01

Försäkran om överensstämmelse

EU-försäkran om överensstämmelse

Vi, Husqvarna AB, 561 82 Huskvarna, tel:

[phone], försäkrar på eget ansvar att produkten:

Beskrivning Högtryckstvätt
Varumärke Husqvarna
Typ/Modell PW 480, PW 490
Identifiering Serienummer daterade 2022 och framåt

uppfyller alla krav i följande EU-direktiv och förordningar:

Lagstiftning Beskrivning
2006/42/EG "om maskiner"
2014/30/EU "angående elektromagnetisk kompatibilitet"
2000/14/EG, bilaga V "angående emission av buller till omgivningen"
2011/65/EU	"angående begränsning av användning av vissa farliga ämnen i elektrisk och elektro-nisk utrustning"

och att följande standarder och/eller tekniska

specifikationer tillämpas: EN 60335-1:2012/A11:2014/

A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN

60335-2-79:2012, EN 55014-1:2017/A11:2020, EN

61000-3-11:2000, EN 55014-2:2015, EN IEC

63000:2018.

För information om bulleremissioner, se Tekniska data på sida 453.

Huskvarna, 2023-02-09

$$ \Delta \operatorname {d u} $$

Claes Losdal, utvecklingschef/trädgårdsprodukter, Husqvarna AB

Ansvarig för teknisk dokumentation

CE

İçindekiler

Giriş.... 457

Güvenlik....458

Montaj....464

Çalışma....464

Bakım......467
