LIETOŠANAS INSTRUKCIJA PW 480 HUSQVARNA

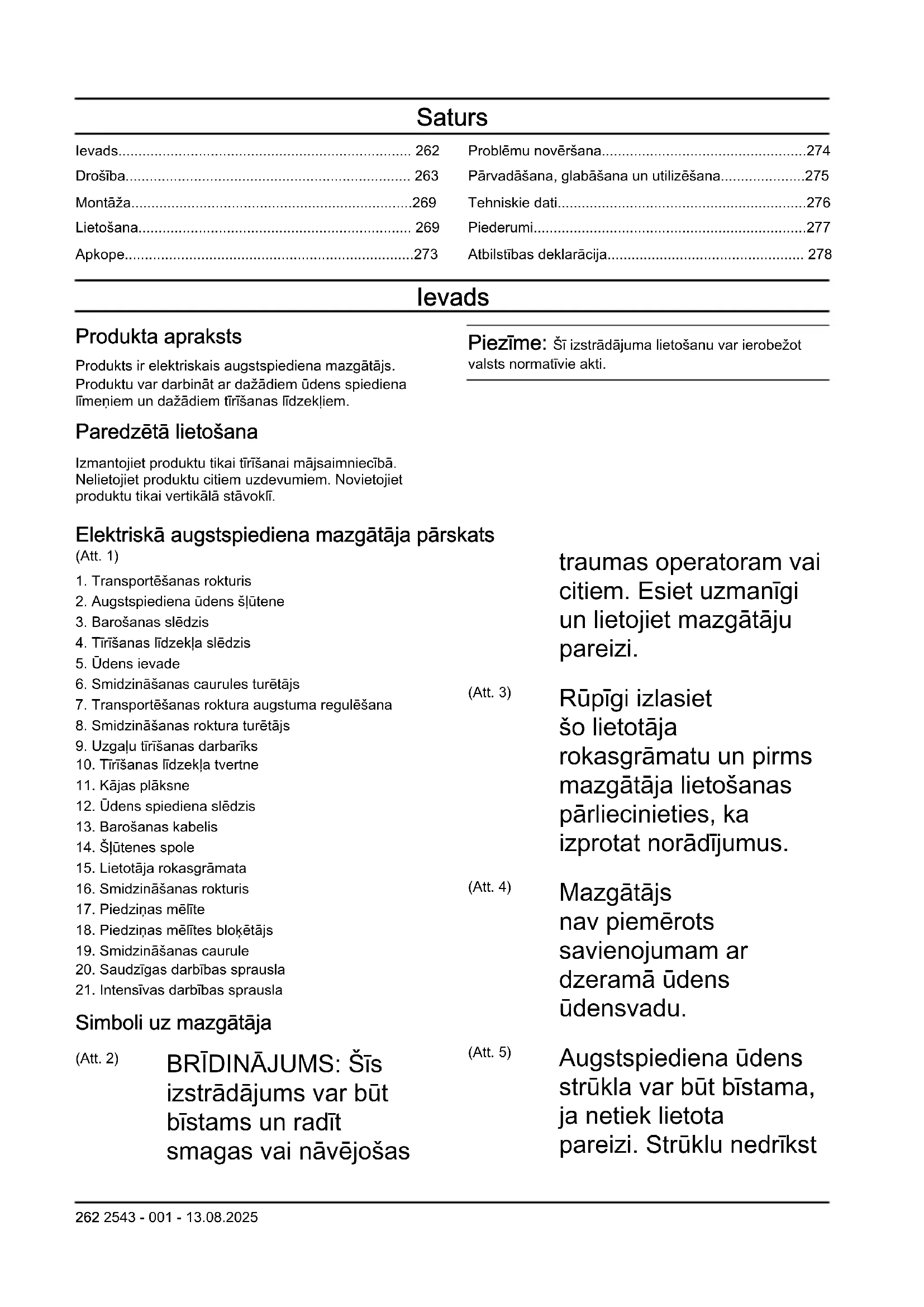

LV Lietošanas pamācība

Problēmu novēršana....274
Pārvadāšana, glabāšana un utilizēšana....275
Tehniskie dati....276
Piederumi....277
Atbilstības deklarācija.... 278

levads

Produkta apraksts

Produkts ir elektriskais augstspiediena mazgātājs. Produktu var darbināt ar dažādiem ūdens spiediena līmeņiem un dažādiem tīrīšanas līdzekļiem.

Piezīme: Šī izstrādājuma lietošanu var ierobežot valsts normatīvie akti.

Paredzētā lietošana

Izmantojiet produktu tikai tīrīšanai mājsaimniecībā.

Nelietojiet produktu citiem uzdevumiem. Novietojiet produktu tikai vertikālā stāvokī.

Elektriskā augstspiediena mazgātāja pārskats

(Att. 1)

1. Transportēšanas rokturis
2. Augstspiediena ūdens šljutene
3. Barošanas slēdzis
4. Tīrīšanas līdzek|a slēdzis
5. Ūdens ievade
6. Smidzināšanas caurules turētājs
7. Transportēšanas roktura augstuma regulēšana
8. Smidzināšanas roktura turētājs
9. Uzgaļu tīrīšanas darbarīks
10. Tīrīšanas līdzekļa tvertne
11. Kājas plāksne
12. Ūdens spiediena slēdzis
13. Barošanas kabelis
14. Šlūtenes spole
15. Lietotāja rokasgrāmata
16. Smidzināšanas rokturis
17. Piedziñas mēlīte
18. Piedziņas mēlītes blokētājs
19. Smidzināšanas caurule
20. Saudzīgas darbības sprausla
21. Intensivas darbības sprausla

Simboli uz mazgātāja

(Att. 2)

BRĪDINĀJUMS: Šīs izstrādājums var būt bīstams un radīt smagas vai nāvējošas

(Att. 3)

traumas operatoram vai citiem. Esiet uzmanīgi un lietojiet mazgātāju pareizi.

Rūpīgi izlasiet šo lietotāja rokasgrāmatu un pirms mazgātāja lietošanas pārliecinieties, ka izprotat norādījumus.

(Att. 4)

Mazgātājs nav piemērots savienojumam ar dzeramā ūdens ūdensvadu.

(Att. 5)

Augustspiediena ūdens strūkla var būt bīstama, ja netiek lietota pareizi. Strūklu nedrīkst

vērst pret cilvēkiem, elektroaprīkojumu un mazgātāju.

(Att. 6) Vides markējums. Mazgātājs un tā iepakojums nav sadzīves atkritumi. Nododiet to pārstrādei apstiprinātā elektrisko un elektronisko ierīču savākšanas punktā.

(Att. 7) II klases instruments.

(Att. 8) Trokšna emisijas vidē uzlīme atbilstoši ES un Apvienotās Karalistes direktīvām un noteikumiem, kā arī Jaundienvidvelsas tiesību aktam “Darba vides aizsardzības (trokšna kontroles) regula (2017)”. Izstrādājuma garantētais skaņas jaudas līmenis ir norādīts šeit: Tehniskie

dati lpp. 276, kā arī uzlīmē.

(Att. 9)

Aizsargāts pret zema spiediena ūdens padevi jebkurā leŋkī.

(Att. 10)

Sargiet no sala.

(Att. 11)

Šis izstrādājums atbilst spēkā esošajām EK direktīvām.

Piezīme: Pārējie uz mazgātāja norādītie simboli/norādes atbilst atsevišku regionu sertifikācijas prasībām.

Produkta bojājumi

Mês neatbildam par mūsu produkta bojājumiem, ja:

• ir veikts nepareizs produkta remonts;
• produkta remonts ir veikts, izmantojot detaļas, ko nav nodrošinājis vai apstiprinājis ražotājs;
• produktam tiek pievienots piederums, ko nav nodrošinājis vai apstiprinājis ražotājs;
• produkta remonts nav veikts pilnvarotā remontdarbnīcā vai pie pilnvarota speciālista.

Atbalsts

Lai saņemtu atbalstu saistībā ar smalcinātāju, dodieties uz atbalsta sadalu vietnē www.husqvarna.com, lai pieklūtu norādījumiem, problēmu novēršanas rokasgrāmatām vai izmantotu funkciju Husqvarna pašapkalpošanās palīgs un izstrādājumu asistentu (ja pieejams jūsu regionā). Lai saņemtu atbalstu saistībā ar smalcinātāju, sazinieties ar Husqvarna, apkopes pakalpojumu nodrošinātāju.

Drošība

Drošības definīcijas

Brīdinājumi, norādes "Uzmanību!" un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas.

BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ operatoram vai blakus esošajām

personām draud traumu vai nāves risks.

IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēļ rodas izstrādājuma, citu materiālu vai blakus esošās teritorijas bojājuma risks.

Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā.

Darba drošības norādījumi

BRĪDINĀJUMS: Pirms mazgātāja lietošanas izlasiet turpmāk minētos brīdinājuma norādījumus.

• Nelietojiet mazgātāju, ja bojāts ir barošanas kabelis, augstspiediena šlūtene, mēlītes blokētājs vai smidzināšanas rokturis.
• Pirms mazgātāja lietošanas pārbaudiet, vai nav bojājumu. Nelietojiet mazgātāju, ja tā daļas ir bojātas vai to nav.
• Stingri satveriet smidzināšanas rokturi ar

abām rokām. Atsitiens notiek, kad pavelkat piedziņas mēlīti.

• Esiet piesardzīgi, lietojot mazgātāju. Mazgātāja augstais spiediens ir bīstams un var radīt traumas.
• Nevērsiet strūklu pret sevi, citām personām vai dzīvniekiem.
• Nevērsiet strūklu pret sevi un citām personām, lai tīrītu apavus.
• Nevērsiet strūklu pret elektroaprīkojumu vai pašu mazgātāju.
• Izmantojot mazgātāju, lietojiet individuālos aizsardzības līdzekļus. Skatiet šeit: Individuālie aizsarglīdzekļi lpp. 266.
• Nedarbiniet mazgātāju citu cilvēku tuvumā, ja tās nelieto aizsardzības līdzekļus.
• Ja izmantojat tīrīšanas līdzekli, ievērojiet tīrīšanas līdzekļa norādījumus par drošību.
• Izmantojiet tikai Husqvarna tīrīšanas līdzekļus.
• Izmantojiet pareizu ūdens spiedienu un tīrīšanas līdzekļus un lietojiet mazgātāju tikai šajā rokasgrāmatā norādītajiem mērķiem. Ja izmantojat nepareizu ūdens spiedienu, tīrīšanas līdzekli vai

lietojat mazgātāju darbiem, kas nav norādīti šajā rokasgrāmatā, var tikt radīti mazgātāja, virsmu, materiālu un citu ierīču bojājumi. Husqvarna neuzņemas atbildību par bojājumiem, kas radušies nepareizas lietošanas rezultātā.

- Nav ieteicams pievienot mazgātāju dzeramā ūdens ūdensvadam. Ja mazgātājs jāpievieno dzeramā ūdens ūdensvadam, ievērojiet vietējos un valsts normatīvus. Ja nepieciešams, izmantojiet atplūdes vārstu (nav iekļauts). Ūdens, kas plūst pa atplūdes vārstu, nav uzskatāms par dzeramo ūdeni.

- Nedrīkst izsmidzināt uzliesmojošus šķidrumus. Var notikt sprādziens.

- Neļaujiet bērniem lietot mazgātāju.

- Neļaujiet bērniem spēlēties ar mazgātāju.

- Neļaujiet nevienam bez apmācības lietot mazgātāju.

- Izmantojat tikai Husqvarna piegādātos piederumus un rezerves daļas.

- Nodrošiniet, ka elektrības savienojumu izveido apstiprināts elektriķis un tas atbilst IEC 60364-1 prasībām.

- Izmantojiet paliekošās strāvas ierīci, kas aptur strāvas plūsmu, ja 30 ms vajadzībām noplūde strāva ir lielāka par 30 mA. Ja netiek izmantota paliekošās strāvas ierīce, izmantojiet ierīci, kurai darbojas sazemējums.

- Izmantojiet motora palaišanas/aizkaves C vai D klases drošinātājus atbilstoši standartam IEC 898-1 vai IEC947-2 vai atbilstošajiem standartiem ārpus IEC.

- PW 480, PW 490 pilnās pretestības informācija: Pievienojot augstspiediena mazgātājus PW 480, PW 490 barošanas avotam, maksimālā pieļaujamā pretestība ir 0,40234 Ω (Zmax). Sazinieties ar energoapgādes uzņēmumu, lai pārliecinātos, ka aprīkojumu var pievienot tikai tādam elektroapgādes avotam, kura pretestība ir maksimāli pieļaujamā vai mazāka.

- Izstrādājumiem, kas markēti ar dubulto spriegumu vai frekvenci, nav nepieciešama regulēšana.

- Ja nepieciešams izmantot pagarinātāju, nodrošiniet, ka to var izmantot ārpus telpām. Nodrošiniet, lai

kontaktligzda atrodas vismaz 60 mm augstumā no zemes. Savienojums vienmēr jāuztur sauss.

• Pirms mazgātāja atstāšanas pārslēdziet barošanas slēdzi izslēgtā stāvoklī (0), atvienojiet kontaktspraudni un nospiediet piedziņas mēlītes blokētāju.
• Pirms piederuma maiņas pārslēdziet slēdzi izslēgtā stāvoklī (0) un atvienojiet kontaktspraudni.
• Pirms mazgātāja tīrīšanas vai apkopes pārslēdziet slēdzi izslēgtā stāvoklī (0) un atvienojiet kontaktspraudni.
• Nedarbiniet mazgātāju vidē, kur apkārtējās vides temperatūra ir zemāka par 0 °C.
• Neieslēdziet sasalušu mazgātāju.
• Nelietojiet mazgātāju telpās.
• Nenovietojiet uz mazgātāja nekādus priekšmetus, kad tas darbojas.
• Nedzeriet ūdeni, kas tiek izmantots mazgātājā.
• Nelietojiet mazgātāju atvērtu logu tuvumā.
• Sargieties no izsviestiem priekšmetiem. Akmeņi un valīgi priekšmeti var tikt izsviesti un trāpīt acīs, izraisot

aklumu vai citas smagas traumas.

- Ja uzlādes sistēma nedarbojas pareizi, informāciju skatiet šeit: Individuālie aizsarglīdzekļi Ipp. 266.

Individuālie aizsarglīdzekļi

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Šādi līdzekļi nevar pilnībā novērst traumu gūšanas risku, taču samazina traumu smaguma pakāpi, ja negadījums tomēr notiek. Laujiet izplatītājam palīdzēt jums izvēlēties pareizo aprīkojumu.
• Velciet izturīgus, zābakus vai kurpes, kas neslīd. Nevelciet vaļējas kurpes un neejiet ar basām kājām.
• Valkājiet aizsargapgērbu.
• Izmantojiet apstiprinātus dzirdes aizsarglīdzekļus.
• Lietojiet aizsargbrilles.
• Ja lietojat produktu vidē, kur var izgarot bīstami aerosoli, lietojiet FFP2 klases vai līdzvērtīgus elpceļu aizsarglīdzekļus.

Izstrādājuma drošības ierīces

BRĪDINĀJUMS: Pirms izstrādājuma lietošanas izlasiet tālāk izklāstītos brīdinājumus.

• Nelietojiet izstrādājumu ar drošības ierīcēm, kas ir bojātas vai nedarbojas pareizi.
• Nenoņemiet un nepārveidojiet drošības ierīces.
• Regulāri pārbaudiet drošības ierīces. Ja drošības ierīces ir bojātas vai nedarbojas pareizi, sazinieties ar Husqvarna apkopes dienesta pārstāvi.

Piedziņas mēlītes blokētājs

Piedziņas mēlītes blokētājs (A) novērš nejaušu barošanas mēlītes (B) darbību. Kad piedziņas mēlītes blokētājs ir fiksētā stāvoklī, barošanas mēlīti nevar nospiest.

(Att. 13)

Piedziņas mēlīte

Produkts tiek ieslēgts, kad piedziņas mēlīte tiek nospiesta. Produkts izslēdzas, kad piedziņas mēlīte tiek atlaista.

Termiskā aizsargierīce

Izstrādājumam ir automātiskā termiskā aizsargierīce. Ja izstrādājums pārmērīgi sakarst, termiskā aizsargierīce aptur izstrādājuma barošanu. Ja termiskā aizsargierīce izslēdz barošanu, uzgaidiet, līdz izstrādājums ir atdziest. Termiskā aizsargierīce tiek atiestatīta automātiski, kad izstrādājums ir pietiekami atdzisis.

Hidrauliskais drošības vārsts

Produktam ir iebūvēts hidrauliskais drošības vārsts, kas novērš pārāk augsta spiediena veidošanos sistēmā.

Tehniskās apkopes drošības norādījumi

BRĪDINĀJUMS: Pirms veicat izstrādājuma apkopi, izlasiet brīdinājuma norādījumus.

IEVĒROJIET: Pirms izstrādājuma darbināšanas pēc ilgākas uzglabāšanas vienmēr veiciet izstrādājuma apkopi.

• Pirms izstrādājuma apkopes pārslēdziet barošanas slēdzi izslēgtā stāvoklī (0), atvienojiet kontaktspraudni no barošanas avota.
• Atvienojiet izstrādājumu no ūdens avota un pirms tā apkopes pārliecinieties, vai visas daļas ir sausas.
• Veiciet tikai tos apkopes darbus, kas norādīti lietošanas rokasgrāmatā.
• Izmantojiet tikai Husqvarna ieteiktās rezerves daļas. Augstspiediena ūdens šļūtenes, stiprinājumi un savienojumi ir svarīgi drošībai, lietojot izstrādājumu. Izmantojiet tikai tās šļūtenes, stiprinājumus un savienojumus, ko ieteicis ražotājs.
• Neremontējiet izstrādājumu. Sazinieties ar Husqvarna apkopes dienesta pārstāvi.
• Sazinieties ar Husqvarna apkopes dienesta pārstāvi, ja kontaktspraudnis vai barošanas kabelis ir bojāts.
• Neļaujiet bērniem tīrīt izstrādājumu vai veikt tā apkopi.

Vispārīgi drošības norādījumi

BRĪDINĀJUMS: Pirms zaru zāga lietošanas

izlasiet zemāk minētos brīdinājumus.

• Šis zaru zāgis ir bīstams, ja to lieto nepareizi vai ja nerīkojaties piesardzīgi. Drošības norādījumu neievērošana var radīt traumas vai nāvējošas traumas.
• Vienmēr rīkojieties piesardzīgi un saprātīgi. Ja neesat pārliecināti par to, kā izmantot zaru zāgi konkrētā situācijā, pārtrauciet darbu un sazinieties ar Husqvarna apkopes dienesta pārstāvi, un tikai tad turpiniet darbu.
• Paturiet prātā, ka operators ir atbildīgs par negadījumiem, kuros iesaistītas citas personas.
• Gādājiet, lai zaru zāgis ir tīrs. Pārliecinieties, ka varat skaidri izlasīt zīmes un uzlīmes.
• Nekādā gadījumā neļaujiet lietot zaru zāgi bērniem vai cilvēkiem, kas nepārzina norādījumus. Vietējie normatīvi var ierobežot operatora vecumu.
• Šo zaru zāgi drīkst lietot cilvēki ar ierobežotām fiziskām, uztveres vai garīgām spējām, ja viņi tiek uzraudzīti vai viņiem tiek sniegti norādījumi par

to, kā droši lietot zaru zāgi, un viņi izprot ar to saistīto apdraudējumu.

• Šo zaru zāgi drīkst lietot cilvēki, kuriem nav nepieciešamās pieredzes vai zināšanu, ja viņi tiek uzraudzīti, vai ir instruēti, kā droši lietot zaru zāgi, un viņi izprot ar to saistīto apdraudējumu.
• Neizmantojiet zaru zāgi, ja esat noguris, slims vai

esat alkohola, narkotiku vai medikamentu izraisītā reibumā. Šāds stāvoklis negatīvi ietekmē jūsu redzi, modrību, koordināciju un spriestspēju.

• Nelietojiet bojātu zaru zāgi.
• Nepārveidojiet šo zaru zāgi un neizmantojiet to, ja izmaiņas ir veikuši citi.

Montāža

levads

BRĪDINĀJUMS: Pirms izstrādājuma montāžas izlasiet un izprotiet drošības norādījumus.

Smidzināšanas roktura un smidzināšanas caurules apakšējā turētāja uzstādīšana

- lebīdiet smidzināšanas caurules apakšējo turētāju rokturī, līdz tas fiksējas. (Att. 14)

Smidzināšanas roktura un smidzināšanas caurules augšējā turētāja uzstādīšana

- Uzstādiet augšējo rokturi, pieskrūvējot. (Att. 15)

Šlūtenes spoles roktura uzstādīšana

- lebīdiet šlūtenes spoles rokturi turētājā, līdz tas fiksējas. (Att. 16)

Dārza šlūtenes pārejas uzstādīšana

1. No ūdens ieplūdes vietas nonemiet transportēšanas aizsargu un izmetiet to. (Att. 17)
2. Uzstādiet ūdens filtru un dārza šlūtenes pāreju ūdens ieplūdes vietā.

IEVĒROJIET: Dārza šlūtenes pāreju uzstādiet tieši ūdens ieplūdes vietā. Ja dārza šlūtenes pāreja nav uzstādīta taisni, var rasties vītnu bojājumus un notikt noplūde.

1. Pilnībā pievelciet dārza šlūtenes pāreju.
2. Noņemiet dārza šlūtenes pāreju, veicot uzstādīšanas darbības pretējā secībā.

Lietošana

levads

BRĪDINĀJUMS: Pirms produkta lietošanas izlasiet un izprotiet drošības norādījumus.

Husqvarna Connect

Husqvarna Connect ir bezmaksas lietotne jūsu mobilajai ierīcei. Lietotne Husqvarna Connect nodrošina paplašinātas funkcijas jūsu Husqvarna izstrādājumam:

• Paplašināta izstrādājuma informācija.
• Informācija par izstrādājuma dalām un apkopi un palīdzība ar to.

Lai sāktu izmantot Husqvarna Connect

1. Lejupielādējiet lietotni Husqvarna Connect savā mobilajā ierīcē.
2. Registrējieties Husqvarna Connect lietotnē.
3. Izpildiet Husqvarna Connect lietotnē sniegtos norādījumus, lai pievienotu un registrētu izstrādājumu.

Piezīme: Lietotne Husqvarna Connect nav pieejama lejupielādei visos regionos. Lai iegūtu plašāku informāciju, sazinieties ar apkopes sniedzēju.

Smidzināšanas roktura uzstādīšana

• Ar vienu roku satveriet smidzināšanas rokturi un iespiediet augstspiediena ūdens šlūteni smidzināšanas roktura ātrajā savienojumā. (Att. 18)

Smidzināšanas roktura noņemšana

- Nospiediet pogu smidzināšanas roktura apakšdalā un izvelciet augstspiediena ūdens šlūteni. (Att. 19)

Smidzināšanas caurules uzstādīšana

1. Ar vienu roku satveriet smidzināšanas rokturi un uzbīdiet smidzināšanas caurules savienojumu uz smidzināšanas roktura. (Att. 20)
2. Grieziet smidzināšanas cauruli pulksteņrādītāju kustības virzienā un atlaidiet smidzināšanas cauruli. Smidzināšanas caurule tiek fiksēta.

Smidzināšanas caurules noņemšana

1. lespiediet smidzināšanas cauruli un grieziet to pretēji pulksteņrādītāju kustības virzienam. (Att. 21)
2. Izvelciet smidzināšanas cauruli no smidzināšanas roktura.

Sprauslas uzstādīšana un noņemšana

Mazgātāja komplektā ir 2 sprauslas

• Saudzīgas darbības sprausla ar taisnu ūdens strūklu
• Intensīvas darbības sprausla ar rotējošu ūdens strūklu

Saudzīgas darbības sprauslu var izmantot, lai tīrītu jutīgas virsmas, piemēram, transportlīdzekļu virsmas. Intensīvas darbības sprauslu var izmantot, lai tīrītu virsmas, kas nav jutīgas, piemēram, piebraucamos celus.

(Att. 22)

IEVĒROJIET: Neizmantojiet rotējošo ūdens strūklu sensitīvām virsmām, piemēram, transportlīdzekļa krāsotajām virsmām. Rotējošā ūdens strūkla var radīt virsmas bojājumus.

• Lai uzstādītu sprauslu, ar vienu roku turiet smidzināšanas cauruli un iespiediet sprauslas savienojumu smidzināšanas caurulē. (Att. 23)
• Grieziet sprauslu pulksteņrādītāju kustības virzienā un atlaidiet sprauslu. Sprausla fiksējas paredzētajā vietā.
• Lai nonemtu sprauslu, iebīdiet to un grieziet pretēji pulkstenrādītāju kustības virzienam. (Att. 24)
• Novelciet sprauslu no smidzināšanas caurules.

Smidzināšanas roktura un smidzināšanas caurules stāvokļa regulēšana

- Pagrieziet smidzināšanas rokturi un smidzināšanas cauruli vēlamajā stāvoklī. (Att. 25)

Roktura augstuma regulēšana

1. Turiet nospiestu roktura augstuma regulēšanas pogu. (Att. 26)
2. Pavelciet rokturi piemērotā stāvoklī.
3. Atlaidiet roktura augstuma regulēšanas pogu.

Üdens strūklas spiediena regulēšana

Sprauslai ar taisno ūdens strūklu ir regulējams spiediens.

IEVĒROJIET: Neizmantojiet augstspiediena ūdens strūklu jutīgām virsmām. Ūdens strūkla var radīt virsmas bojājumus.

• Lai paaugstinātu ūdens strūklas spiedienu, grieziet sprauslu pulksteņrādītāju kustības virzienā. (Att. 27)
• Lai pazeminātu ūdens strūklas spiedienu, grieziet sprauslu pretēji pulksteņrādītāju kustības virzienam. (Att. 28)

Tīrīšanas līdzekļa daudzuma pielāgošana

• Lai palielinātu tīrīšanas līdzekļa daudzumu, grieziet slēdzi pulksteņrādītāju kustības virzienā. (Att. 29)
• Lai samazinātu tīrīšanas līdzekļa daudzumu, grieziet slēdzi pretēji pulksteņrādītāju kustības virzienam.

Üdens spiediena un üdens plūsmas regulēšana

• Lai paaugstinātu ūdens spiedienu un palielinātu ūdens plūsmu, grieziet slēdzi pulksteņrādītāju kustības virzienā. (Att. 30)
• Lai pazeminātu ūdens strūklas spiedienu un samazinātu ūdens plūsmu, grieziet uzgali pretēji pulksteņrādītāju kustības virzienam.

Izstrādājuma darbināšana

1. Pievienojiet produktu ūdens avotam. Ja mirgo brīdinājuma indikators (C), informāciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Produkta pievienošana ūdens avotam lpp. 271.
2. Atgaisojiet sistēmu. Ja mirgo brīdinājuma indikators (C), informāciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Sistēmas atgaísošana lpp. 271.
3. ledarbiniet ieriči. Ja mirgo brīdinājuma indikators (C), informāciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Mazgātāja ieslēgsana lpp. 272.

Produkta pievienošana ūdens avotam

Produktu var izmantot ar üdensvada üdeni vai atvērtas üdenskrātuves üdeni, piemēram, ezera vai üdens mucas.

• Lai pievienotu produktu pie ūdensvada, skatiet šeit: Mazgātāja pievienošana ūdensvadam lpp. 271.
• Lai pievienotu produktu pie atvērtas ūdenskrātuves, skatiet šeit: Mazgātāja pievienošana atklāta ūdens avotam lpp. 271.

Mazgātāja pievienošana ūdensvadam

1. Mazgātāja ūdens ieplūdes vietā uzstādiet dārza šlūtenes pāreju un ūdens filtru, ja nepieciešams. Skatiet šeit: Dārza šlūtenes pārejas uzstādīšana lpp. 269
2. Pievienojiet dārza šlūteni ūdensvadam. Izmantojiet 10–25 m garu un ½ collas platu dārza šlūteni. (Att. 31)

IEVĒROJIET: Ūdensvada ūdens spiediens nedrīkst būt augstāks par 1 MPa (10 bāriem).

IEVĒROJIET: Ūdensvada ūdens temperatūra nedrīkst būt augstāka par 60 °C.

IEVĒROJIET: Ja iespējams, nepievienojiet mazgātāju dzeramā ūdens avotam. Ja mazgātājs jāpievieno dzeramā ūdens ūdensvadam, ievērojiet vietējos un valsts normatīvus. Ja nepieciešams, lietojiet atpakalplūsmas vārstu. Skatiet šeit: Apstiprinātie piederumi lpp. 277.

1. Atveriet ūdensvada vārstu un pārliecinieties, vai ūdens brīvi plūst no dārza šlūtenes. (Att. 32)

2. Aizveriet üdensvada värstu.

3. Pievienojiet dārza šlūteni mazgātāja ūdens ieplūdes vietai. (Att. 33)

4. levietojiet kontaktspraudni kontaktligzdā.

5. Ar vienu roku stingri satveriet smidzināšanas rokturi un iespiediet augstspiediena šlūteni smidzināšanas roktura ātrajā savienojumā. (Att. 34)

6. Atveriet ūdensvada vārstu.
7. Pirms mazgātāja lietošanas atgaisojiet sistēmu. Skatiet šeit: Sistēmas atgaisošana lpp. 271.

Mazgātāja pievienošana atklāta ūdens avotam

Mazgātāju var izmantot ar atklāta ūdens avota ūdeni, piemēram, no ezera vai ūdens mucas. Izmantojiet maksimāli 3 m garu ½ collas sūknēšanas šlūteni. Skatiet šeit: Apstiprinātie piederumi lpp. 277.

(Att. 35)

IEVĒROJIET: Ūdensvada ūdens temperatūra nedrīkst būt augstāka par 20 °C.

IEVĒROJIET: Mazgātājs nedrīkst atrasties vairāk nekā 1 m augstāk par ūdens avotu.

1. Ja ir uzstādīta dārza šlūtenes pāreja, nonemiet to no mazgātāja ūdens ieplūdes vietas. (Att. 36)

IEVĒROJIET: Nenoņemiet ūdens ieplūdes vietas ūdens filtru.

1. Mazgātāja ūdens ieplūdes vietā uzstādiet sūknēšanas šlūteni. (Att. 37)

2. Pilnībā ievietojiet sūknēšanas šlūteni ūdens avotā un pārliecinieties, ka filtrs ir pilnībā iegremdēts.

IEVĒROJIET: Nelietojiet sūknēšanas šlūteni bez filtra.

1. Nospiediet smidzināšanas roktura pogu un izvelciet augstspiediena šlūteni no smidzināšanas roktura. (Att. 38)
2. levietojiet kontaktspraudni kontaktligzdā.
3. Pagrieziet barošanas slēdzi ieslēgtā (l) stāvoklī un ľaujiet mazgātājam aptuveni 2 minūtes darboties.
4. Pagrieziet barošanas slēdzi izslēgtā stāvoklī (0).
5. Ar vienu roku stingri satveriet smidzināšanas rokturi un iespiediet augstspiediena šlūteni smidzināšanas roktura ātrajā savienojumā. (Att. 34)
6. Pirms mazgātāja lietošanas atgaisojiet sistēmu. Skatiet šeit: Sistēmas atgaisošana lpp. 271.

Sistēmas atgaisošana

IEVĒROJIET: Pirms sistēmas atgaisošanas pārliecinieties, vai barošanas slēdzis ir izslēgtā stāvoklī (0)

1. Pievienojiet mazgātāju ūdens avotam. Skatiet šeit: Produkta pievienošana ūdens avotam lpp. 271.
2. Uzstādiet smidzināšanas cauruli uz smidzinātāja. Skatiet šeit: Smidzināšanas caurules uzstādīšana Ipp. 270.
3. Atlaidiet piedziņas mēlītes blokētāju. Skatiet šeit: Piedziņas mēlītes blokētāja nospiešana un atlaišana lpp. 272.
4. Turiet nospiestu piedziñas mēlīti, līdz no smidzināšanas caurules izplūst ūdens. (Att. 39)

Mazgātāja atvienošana no ūdens avota

1. Pagrieziet barošanas slēdzi izslēgtā stāvoklī (0).
2. Ja mazgātājs ir pievienots ūdensvadam, aizveriet ūdensvada vārstu.
3. Ja mazgātājs ir pievienots ūdensvadam, atvienojiet dārza šlūteni no ūdensvada. (Att. 40)
4. Ja mazgātājs ir pievienots atvērtam ūdens avotam, izņemiet sūknēšanas šlūteni no ūdens avota.
5. Turiet nospiestu piedziñas mēlīti, līdz no smidzināšanas caurules izplūst ūdens.
6. Atvienojiet dārza šlūteni no mazgātāja ūdens ieplūdes. (Att. 41)

Piezīme: Ja mazgātājs ir pievienots atvērtam ūdens avotam, atvienojiet sūknēšanas šlūteni.

1. Nospiediet smidzināšanas roktura pogu un izvelciet augstspiediena šlūteni no smidzināšanas roktura. (Att. 42)
2. Pagrieziet barošanas slēdzi ieslēgtā stāvoklī (I). Laujiet mazgātājam darboties, līdz no augstspiediena šļūtenes vairs neizplūst ūdens.
3. Pagrieziet barošanas slēdzi izslēgtā stāvoklī (0).
4. Pirms novietot mazgātāju uzglabāšanai, laujiet smidzināšanas rokturim, smidzināšanas caurulei un sprauslām nožūt.

Piedziņas mēlītes blokētāja nospiešana un atlaišana

• Lai ieslēgtu piedziņas mēlītes blokētāju, nospiediet pogu uz augšu. (Att. 43)
• Lai izslēgtu piedziņas mēlītes bloķētāju, pabīdiet pogu uz leju.

Mazgātāja ieslēgšana

IEVĒROJIET: Darbiniet mazgātāju tikai vertikālā stāvoklī. Mazgātāja lietošana horizontāli var sabojāt mazgātāju.

1. Pievienojiet mazgātāju ūdens avotam. Skatiet šeit: Produkta pievienošana ūdens avotam lpp. 271.

2. levietojiet kontaktspraudni kontaktligzdā.

3. Pagrieziet barošanas slēdzi ieslēgtā stāvoklī (I). (Att. 44)

4. Atlaidiet piedziņas mēlītes blokētāju. Skatiet šeit: Piedziņas mēlītes blokētāja nospiešana un atlaišana lpp. 272.
5. Nospiediet piedziņas mēlīti uz smidzināšanas roktura.

Piezīme: Mazgātājs automātiski apstājas, atlaižot piedziņas mēlīti.

Mazgātāja apturēšana

Piezīme: Mazgātājs automātiski apstājas, atlaižot piedziņas mēlīti.

1. Atlaidiet piedziņas mēlīti uz smidzināšanas roktura.
2. Nospiediet piedziņas mēlītes blokētāju. Skatiet šeit: Piedziņas mēlītes blokētāja nospiešana un atlaišana lpp. 272.
3. Pagrieziet barošanas slēdzi izslēgtā stāvoklī (0). (Att. 45)
4. Atvienojiet kontaktspraudni no barošanas avota.
5. Atvienojiet mazgātāju no ūdens avota. Skatiet šeit: Mazgātāja atvienošana no ūdens avota lpp. 272.

Piezīme: Ja atstājat mazgātāju uz laiku, kas ilgāks par 5 minūtēm, vienmēr atvienojiet to no ūdens avota.

Tīrīšanas līdzekļa izmantošana

1. Nonemiet tīrīšanas līdzekļa tvertni no turētāja. (Att. 46)
2. Nonemiet tīrīšanas līdzekļa tvertnes vācīņu. (Att. 47)
3. Piepildiet tvertni ar tīrīšanas līdzekli. (Att. 48)

IEVĒROJIET: Izmantojiet tikai Husqvarna ieteiktus tīrīšanas līdzekļus.

IEVĒROJIET: Pārliecinieties, ka šlūtene nav samezglojusies.

1. Uzlieciet vāciņu uz tīrīšanas līdzekļa tvertnes. levietojiet tīrīšanas līdzekļa tvertni paredzētajā vietā. (Att. 49)
2. Uzstādiet saudzīgas darbības sprauslu. Skatiet šeit: Sprauslas uzstādīšana un nonemšana lpp. 270.
3. Pielāgojiet saudzīgas darbības sprauslu tīrīšanas līdzekļa režīmam.
4. Pagrieziet tīrīšanas līdzekļa slēdzi, lai noregulētu tīrīšanas līdzekļa daudzumu. Skatiet šeit: Tīrīšanas līdzekļa daudzuma pielāgošana lpp. 270.

Apkope

levads

BRĪDINĀJUMS: Pirms veicat apkopi, izlasiet nodalu par drošību un pārliecinieties, vai izprotat to.

Lai veiktu visus izstrādājuma apkopes un remonta darbus, ir nepieciešama īpaša apmācība. Mēs garantējam profesionāla remonta un apkopes pieejamību.

Papildinformāciju skatiet šeit: www.husqvarna.com.

Apkopes grafiks

Apkope Pirms iz-	mantošanas	Pēc lietošanas
Veiciet vispārīgu pārbaudi. Ja mirgo brīdinājuma indikators (C), informāciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Vispārējās pārbaudes veikšana lpp. 273.	X
Notīriet izstrādājumu. Ja mirgo brīdinājuma indikators (C), informāciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Produkta tīrīšana lpp. 273.		X
Notīriet smidzinātāja cauruli un sprauslas. Ja mirgo brīdinājuma indikators (C), informāciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Smidzināšanas caurules un sprauslu tīrīšana lpp. 273.		X
Iztīriet ūdens filtru. Ja ūdens filtrs ir bojāts, mainiet to. Ja mirgo brīdinājuma indikators (C), informāciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Ūdens filtra tīrīšana lpp. 274.		X
lesmērējiet savienojumu O-veida gredzenus. Ja mirgo brīdinājuma indikators (C), informāciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Savienojumu blīvgredzenu ellošana lpp. 274.		X

Vispārējās pārbaudes veikšana

BRĪDINĀJUMS: Pirms izstrādājuma apkopes pārslēdziet barošanas slēdzi izslēgtā stāvoklī (0), atvienojiet kontaktspraudni no barošanas avota.

IEVĒROJIET: Atvienojiet izstrādājumu no ūdens avota un pirms tā apkopes pārliecinieties, vai visas daļas ir sausas.

• Pārliecinieties, ka uzgriežni un skrūves uz produkta ir cieši pievilktas.
• Pārbaudiet, vai izstrādājuma kabeli nav novietoti tā, ka tie var tikt bojāti.
• Pārbaudiet, vai augstspiediena šlūtene nav nodilusi un bojāta.

BRĪDINĀJUMS: Nelietojiet izstrādājumu, ja augstspiediena šlūtene ir nodilusi vai bojāta.

Produkta tīrīšana

BRĪDINĀJUMS: Pirms produkta apkopes pārslēdziet barošanas slēdzi izslēgtā (0) pozīcijā, atvienojiet kontaktdakšu no barošanas avota.

IEVĒROJIET: Atvienojiet produktu no ūdens avota un pirms produkta apkopes pārliecinieties, vai visas daļas ir sausas.

• Notīriet visas ārējās daļas ar sausu drānu.
• Nemazgājiet produktu ar augstspiediena mazgātāju.
• Uzturiet gaisa ieplūdes vietas tīras, lai vienmēr nodrošinātu pietiekamu produkta dzesēšanu.

Smidzināšanas caurules un sprauslu tīrīšana

BRĪDINĀJUMS: Pirms mazgātāja apkopes pārslēdziet barošanas slēdzi izslēgtā stāvoklī (0), atvienojiet kontaktspraudni no barošanas avota.

IEVĒROJIET: Atvienojiet mazgātāju no ūdens avota un pirms tā apkopes pārliecinieties, ka visas daļas ir sausas.

1. Ja sprausla ir uzstādīta uz smidzināšanas caurules, nonemiet to no smidzināšanas caurules. Skatiet šeit: Sprauslas uzstādīšana un nonemšana lpp. 270.
2. Notīriet sprauslas, smidzināšanas caurules savienojumu un smidzināšanas roktura savienojumu ar ziepjūdeni. (Att. 50)
3. Ja sprauslas ir aizsērējušas, iztīriet tās, izmantojot tīrīšanas instrumentu. (Att. 51)

Üdens filtra tīrīšana

BRĪDINĀJUMS: Pirms izstrādājuma apkopes pārslēdziet barošanas slēdzi izslēgtā (0) stāvoklī, atvienojiet kontaktdakšu no barošanas avota.

IEVĒROJIET: Atvienojiet izstrādājumu no ūdens avota un pirms tā apkopes pārliecinieties, vai visas daļas ir sausas.

1. Ja ir uzstādīts dārza šlūtenes adapteris, noņemiet to no izstrādājuma ūdens ieplūdes vietas. (Att. 52)

2. Izvelciet üdens filtru. Izmantojiet plakanknaibles. (Att. 53)

3. Pārbaudiet, vai ūdens filtrs nav bojāts. Ja ūdens filtrs ir bojāts, mainiet to. (Att. 54)

4. Noskalojiet üdens filtru tīrā üdenī. (Att. 55)

Savienojumu blīvgredzenu ellošana

BRĪDINĀJUMS: Pirms izstrādājuma apkopes pārslēdziet barošanas slēdzi izslēgtā stāvoklī (0), atvienojiet kontaktspraudni no barošanas avota.

IEVĒROJIET: Atvienojiet izstrādājumu no ūdens avota un pirms tā apkopes pārliecinieties, vai visas daļas ir sausas.

1. Noņemiet smidzinātāja cauruli no smidzinātāja roktura un smidzinātāja rokturi no augstspiediena šlūtenes. Skatiet šeit: Smidzināšanas caurules uzstādīšana lpp. 270 un Smidzināšanas roktura uzstādīšana lpp. 270.
2. leellojiet dārza šlūtenes adaptera, smidzinātāja caurules un augstspiediena šlūtenes blīvgredzenus, izmantojot smērvielu. Skatiet šeit: Tehniskie dati lpp. 276 informāciju par pareizu smērvielas veidu. (Att. 56)

Problēmu novēršana

Problēmu novēršanas grafiks

Klūme Iespējamais iemesls Risinājums
Mazgātājs nesāk darboties. Kontaktspr	raudnis nav pievienots barošanas avotam.	levietojiet kontaktspraudni barošanas kontaktligzdā.
	Barošanas slēdzis ir izslēgtā stāvoklī (0).	Pagrieziet barošanas slēdzi ieslēgtā stāvoklī (1).
	Kontaktligzdā nav elektrības. Sazinieties	as ar apstiprinātu elektriķi.
	Barošanas kabelis ir bojāts. Sazinieties	as ar pilnvarotu apkopes die-nesta pārstāvi.
	Termiskā aizsargierīce pārtrauc baro-šanu.	Pirms mazgātāja atkārtotas ieslēgša-nas uzgaidiet, līdz tas atdziest.
	Tiek izmantots nepareiza veida paga-rinātājs.	Pārliecinieties, ka pagarinātājs ir pil-nībā attīts un spriegums atbilst maz-gātāja sprieguma datiem.
Drošinātājs izdeg ieslēgšanas vai darbības laikā.Klūme lespējamais iemesls Risinājums	Tiek izmantots nepareiza veida droši-nātājs.	Pārliecinieties, vai izmantojat “C” vai “K” klases lēndarbīgu drošinātāju.
Mazgātāju nevar apturēt. Mazgātājs ir	bojāts. Atvienojiet kontaktspraudni un sazi-nieties ar pilnvarota apkopes dienes-ta pārstāvi.
Mazgātājs pārmērīgi sakarst. Nepietiekama gaisa plūsma. Iztīriet gaisa ieplūdes atveres.
Mazgātājs darbojas nevienmērīgi. Sistēmā ir gaiss. Atgaisojiet sistēmu.
Ūdens spiediens nav apmierinošs. Šlūtene ir saliekta Pārbaudiet, vai šļūtenes	nav saliek-tas.
	Barošanas slēdzis ir izslēgtā stāvok-lī (0).	Pagrieziet barošanas slēdzi ieslēgtā stāvoklī (l).
	Nepietiekama ūdens plūsma. Pārbaudiet, vai mazgātājs ir pareizi pievienots ūdens avotam. Pārbaudiet ūdens spiediena iestatījumus gan spiediena slēdzim, gan sprauslai. No-drošiniet pietiekamu ūdens plūsmu.
	Aizsērējis ūdens filtrs. Iztīriet ūdens filtru. Pārbaudiet ūdens spiediena iestatījumus gan spiediena slēdzim, gan sprauslai.
	Sistēmā ir gaiss. Atgaisojiet sistēmu.
	Piederums nav pareizs. Izmantojiet pareizu piederumu.

Pārvadāšana, glabāšana un utilizēšana

Transportēšana

• Pirms izstrādājuma transportēšanas atvienojiet kontaktspraudni no kontaktligzdas.
• Pirms izstrādājuma transportēšanas atvienojiet to no barošanas avota.
• Transportēšanas laikā nostipriniet izstrādājumu, lai nepieļautu tā izkustēšanos.

Uzglabāšana

• Pirms produkta novietošanas uzglabāšanai noteciniet ūdeni no produkta, augstspiediena ūdens šlūtenes un piederumiem.
• Sagatavojiet produktu uzglabāšanai. Ja mirgo brīdinājuma indikators (C), informāciju par ieteicamo tukšgaitas ātrumu skatiet šeit: Mazgātāja sagatavošana uzglabāšanai lpp. 275.
• Glabājiet produktu sausā, no sala pasargātā vidē.

Mazgātāja sagatavošana uzglabāšanai

1. Apturiet mazgātāju un atvienojiet kontaktspraudni no kontaktligzdas.
2. Atvienojiet mazgātāju no ūdens avota. Skatiet šeit: Mazgātāja atvienošana no ūdens avota lpp. 272.

3. Pārliecinieties, vai visi piederumi ir sausi.

4. levietojiet smidzināšanas rokturi, smidzināšanas cauruli un sprauslas turētājos.

5. Atvienojiet augstspiediena ūdens šlūteni no smidzināšanas roktura un uztiniet augstspiediena ūdens šlūteni uz šlūtenes spoles. (Att. 57)
6. levietojiet barošanas kabeli turētājā un piestipriniet siksnu. (Att. 58)

Utilizācija

Simbols norāda, ka akumulatora lādētājs nav sadzīves atkritumi. Utilizējiet to, izmantojot elektrisko un elektronisko ierīču savākšanas sistēmu jūsu valstī. Tas veicinās pienācīgu atkritumu apsaimniekošanu ierīču aprites cikla beigās. Lai iegūtu informāciju, sazinieties ar vietējām valsts iestādēm, sadzīves atkritumu pārstrādes pakalpojumu nodrošinātājiem, izplatītāju vai mazumtirgotāju. Nepareiza utilizācija var radīt iespējamu negafīvu ietekmi uz vidi un cilvēku veselību, jo pastāv bīstamu vielu klātbūtnes risks.

(Att. 12)

Piezīme: Simbols ir redzams uz akumulatora lādētāja vai tā iepakojuma.

Tehniskie dati

Tehniskie dati

	PW 480 PW 490 PW 490
Izstrādājuma numurs 9704684-01 9704684-02
Motors un sūknis
Tips Mainstrāvas virk-	nes slēguma motors	Mainstrāvas virk-nes slēguma motors	Mainstrāvas virk-nes slēguma motors
Jauda, W 2900 3300 2400
Sprieguma diapazons, V 230 230 230–240
Frekvence, Hz 50 50 50
Nominālā strāva, A 12,6 14,5 10
Maks. ūdens plūsma, l/h 610 650 520
Ūdens izvades spiediens, darbības laikā, bāri/MPa 140/14	150/15 120/12
Maks. ūdens izplūdes spiediens, bāri/MPa 180/18 190/19	160/16
Maks. ūdens ieplūdes spiediens, bāri/MPa	10/1 10/1 10/1
Maks. ūdens ieplūdes temperatūra, °C/°F	60/140 60/140 60/140
Maks. ūdens ieplūdes temperatūra (sūknēšanas režimā), °C/°F	20/68	20/68	20/68
IP klase	IPX5	IPX5	IPX5
Drošības klase	1. klase	1. klase	1. klase
Eļļošana
Blīvgredzenu smērvielas veids	Universāla baltā silikona smērviela	Universāla baltā silikona smērviela	Universāla baltā silikona smērviela
Svars
Svars, kg	27,8 28,4 28,4
Trokšņa emisija ^43
Skaņas jaudas līmenis, izmērītais dB (A)	86 86 86
Skaņas jaudas līmenis, garantētais LWA dB(A)	89 89 89
Skaņas līmeņi ^44
Skaņas spiediena līmenis LpA, dB(A)	72 72 72
Vibrācijas līmeņi ^45
	PW 480 PW 490 PW 490
Izstrādājuma numurs 9704684-01 9704684-02
Turētājs/svira (ar standarta sprauslu jeb uzgali) m/s ^2	< 2,5 < 2,5 < 2,5

Piederumi

Apstiprinātie piederumi

Apstiprinātie piederumi Izstr. nr.
Virsmas tīrīšanas līdzeklis SC 400 590 65 78-01
Ūdens filtrs 590 65 93-01
Atpakalplūsmas vārsts 590 65 95-01
Sūknēšanas šļūtene 590 65 97-01
Putu smidzinātājs FS 400 546 87 18-01
Ūdens sūknēšanas sprausla 590 66 05-01
Rotējošo suku komplekts 590 66 06-01
Pagarinājuma šļūtene, ar auduma armatūru, 10 m 590 66 09-01
Cauruļu tīrīšanas šļūtene, 15 m 590 66 10-01
Izliekta smidzināšanas caurule 590 66 11-01
Akmens un koka virsmu tīrītājs 590 66 12-01
Transportlīdzekļu tīrīšanas un vaskošanas līdzeklis	590 66 13-01
Blīvgredzenu komplekts	591 10 64-01

Atbilstības deklarācija

ES atbilstības deklarācija

Mēs, Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr. [phone], ar pilnu atbildību apliecinām, ka šis izstrādājums:

Apraksts Augstspiediena mazgātājs
Zīmols Husqvarna
Tips/modelis PW 480, PW 490
Identifikācija Ar sērijas numuriem no 2022 un turpmākiem sērijas numuriem

pilnībā atbilst šādām ES direktīvām un noteikumiem:

Regula Apraksts
2006/42/EK “par mehānismiem”
2014/30/ES “par elektromagnētisko savietojamību”
2000/14/EK V pielikums “par trokšņa emisiju vidē”
2011/65/ES	Par dažādu bīstamo vielu lietošanas ierobežojumiem elektriskajos un elektroniskajos aprīkojumos

un ir ievēroti zemāk norādītie saskaņotie standarti un/vai tehniskie dati: EN 60335-1:2012/A11:2014/A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 55014-1:2017/A11:2020, EN 61000-3-11:2000, EN 55014-2:2015, EN IEC 63000:2018.

Informāciju par trokšna emisiju skatiet šeit: Tehniskie dati lpp. 276.

Huskvarna, 2023-02-09

$$ \Delta \operatorname {d u} $$

Claes Losdal, attīstības nodalas vadītājs/dārzkopības izstrādājumi, Husqvarna AB

Atbildīgais par tehnisko dokumentāciju

Inhoud

Inleiding.... 279
Veiligheid.... 280
Montage....287
Werking....287
Onderhoud....290

Probleemoplossing.... 292
Vervoer, opslag en verwerking.... 293
Technische gegevens....294
Accessoires.... 295
Verklaring van overeenstemming.... 296

Inleiding

Productbeschrijving
