MANUAL DE UTILIZARE PW 480 HUSQVARNA

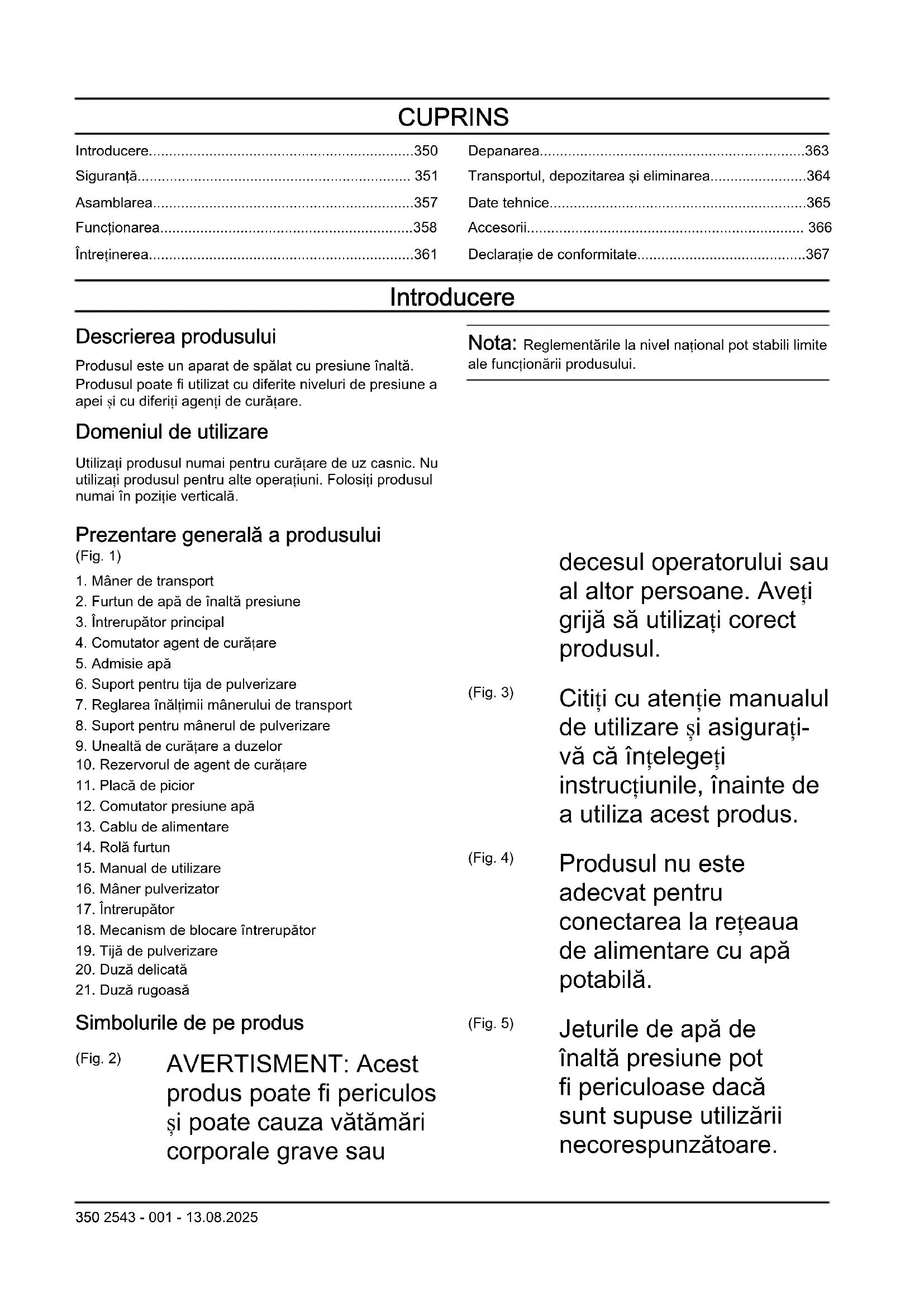

Introducere....350
Siguranță.... 351
Asamblarea....357
Functionarea....358
Întreținerea....361

Depanarea....363
Transportul, depozitarea și eliminarea....364
Date tehnice....365
Accesorii.... 366
Declaratie de conformitate....367

Introducere

Descrierea produsului

Produsul este un aparat de spălat cu presiune înaltă. Produsul poate fi utilizat cu diferite niveluri de presiune a apei și cu diferiti agenți de curățare.

Domeniul de utilizare

Utilizați produsul numai pentru curățare de uz casnic. Nu utilizați produsul pentru alte operațiuni. Folosiți produsul numai în poziție verticală.

Nota: Reglementările la nivel național pot stabili limite ale funcționării produsului.

Prezentare generală a produsului

(Fig. 1)

1. Mâner de transport
2. Furtun de apă de înaltă presiune
3. Întrerupător principal
4. Comutator agent de curățare
5. Admisie apă
6. Suport pentru tija de pulverizare
7. Reglarea înălțimii mânerului de transport
8. Suport pentru mânerul de pulverizare
9. Unealtă de curățare a duzelor
10. Rezervorul de agent de curățare
11. Placă de picior
12. Comutator presiune apă
13. Cablu de alimentare
14. Rolă furtun
15. Manual de utilizare
16. Mâner pulverizator
17. Întrerupător
18. Mecanism de blocare întrerupător
19. Tijă de pulverizare
20. Duză delicată
21. Duză rugoasă

decesul operatorului sau al altor persoane. Aveți grijă să utilizați corect produsul.

(Fig. 3)

Citiți cu atenție manualul de utilizare și asigurăti-vă că înțelegeti instrucțiunile, înainte de a utiliza acest produs.

(Fig. 4)

Produsul nu este adecvat pentru conectarea la rețeaua de alimentare cu apă potabilă.

(Fig. 5)

Jeturile de apă de înaltă presiune pot fi periculoase dacă sunt supuse utilizării necorespunzătoare.

Simbolurile de pe produs

(Fig. 2)

AVERTISMENT: Acest produs poate fi periculos și poate cauza vătămări corporale grave sau

Jetul nu trebuie să fie direcționat către persoane, echipamente electrice sau către produs.

(Fig. 6) Marcaj privind mediului înconjurător. Nici produsul și nici ambalajul său nu sunt deșeuri menajere. Reciclați-l la o unitate de eliminare autorizată pentru echipamente electrice și electronice.

(Fig. 7) Unealtă clasa II.

(Fig. 8) Etichetă privind emisiile de zgomot în mediu, conform directivelor și reglementărilor din UE și Regatul Unit și legislației din New South Wales „Regulamentele privind măsurile de protecție a mediului (controlul zgomotului) din 2017”. Nivelul de putere sonoră garantat al produsului

este specificat în Date tehnice la pagina 365 și pe etichetă.

(Fig. 9)

Protejat împotriva fluxului de apă de joasă presiune din orice unghi.

(Fig. 10)

A se feri de înghet.

(Fig. 11)

Produsul este conform cu directivele CE aplicabile.

Nota: Celelalte simboluri/autocolante de pe produs se referă la cerințele de certificare pentru unele piețe.

Deteriorarea produsului

Nu suntem responsabili pentru deteriorarea produsului dacă:

• produsul este reparat necorespunzător.
• produsul este reparat cu piese care nu provin de la producător sau care nu sunt aprobate de acesta.
• produsul are un accesoriu care nu provine de la producător sau care nu este aprobat de acesta.
• produsul nu este reparat la un centru de service omologat sau de o autoritate omologată.

Asistență

Pentru asistență cu privire la produs, mergeți la secțiunea Asistență www.husqvarna.com pentru a accesa instrucțiunile, ghidurile de depanare sau pentru a utiliză Husqvarna serviciul de Self-Service și Asistentul pentru produse (dacă este disponibil pe piața dvs.). Pentru asistență suplimentară pentru produs, adresați-vă reprezentanței de service Husqvarna.

Siguranță

Definitii privind siguranța

Avertismentele, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manual.

AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operator sau pentru trecători,

în cazul în care instrucțiunile din manual nu sunt respectate.

ATENTIE: Se utilizează dacă există un risc de deteriorare a produsului, a altor materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate.

Nota: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată.

Instrucțiuni de siguranță pentru utilizare

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu utilizati produsul în cazul în care cablul de alimentare, furtunul de înaltă presiune, dispozitivul de blocare a declanşatorului sau mânerul pulverizator sunt deteriorate.
• Efectuați o verificare pentru depistarea deteriorărilor înainte de a utiliza produsul. Nu folositi produsul

dacă există componente deteriorate sau lipsă.

• Tineți strâns mânerul pulverizator cu ambele mâini. Când apăsați pe declanșator, apare o forță de recul.
• Aveți grijă când utilizați produsul. Presiunea ridicată furnizată de produs este periculoasă și poate cauza vătămări corporale.
• Nu îndreptați jetul în direcția dumneavoastră, a persoanelor sau a animalelor din jur.
• Nu îndreptați jetul în direcția dvs. sau a altor persoane pentru a curăța încălțămintea.
• Nu îndreptați jetul în direcția echipamentelor electrice sau a produsului în sine.
• Utilizați echipament individual de protecție omologat atunci când folosiți produsul.
  Consultați Echipament de protecție personală la pagina 354.
• Nu utilizați produsul în apropierea persoanelor, cu excepția cazului în care acestea poartă echipament de protecție.

• Dacă utilizati un agent de curățare, urmati instrucțiunile de siguranță pentru agentul de curățare în cauză.

• Utilizați numai agenți de curățare Husqvarna.

• Utilizați presiunea apei și agenții de curățare corespunzători și utilizați produsul numai pentru sarcinile indicate în acest manual. Dacă utilizați o presiune a apei sau un agent de curățare necorespunzători, sau utilizați produsul pentru alte sarcini decât cele specificate în acest manual, acest lucru poate cauza deteriorarea produsului, a suprafețelor, a materialelor sau a altor dispozitive. Husqvarna nu își asumă răspunderea pentru daunele cauzate de utilizarea incorrectă.
• Nu se recomandă conectarea produsului la rețeaua de alimentare cu apă potabilă. Dacă trebuie să conectați produsul la rețeaua de alimentare cu apă potabilă, respectați reglementările locale și naționale. Utilizați o supapă de sens (nu este inclusă), dacă este necesar. Apa care a curs printr-o supapă de sens este considerată nepotabilă.
• Nu pulverizați pe lichide inflamabile. Risc de explozie.

• Nu permiteți copiilor să utilizeze produsul.

• Nu permiteți copiilor să se joace cu produsul.

• Nu permiteți persoanelor să opereze produsul fără instruire.
• Utilizați numai accesorii și piese de schimb aprobate de Husqvarna.
• Asigurati-vă că legătura electrică este realizată de un electrician autorizat și că este în conformitate cu IEC 60364-1.
• Utilizați un dispozitiv de curent rezidual care oprește electricitatea dacă scurgerea de curent este mai mare de 30 mA timp de 30 ms. Dacă nu aveți un dispozitiv de curent rezidual, utilizați un dispozitiv cu circuit de împământare.
• Utilizați siguranțe de pornire/întârziere a motorului cu caracteristicile C sau D, în conformitate cu IEC 898-1 sau IEC947-2 sau cu standardele corespunzătoare în afara IEC.
• PW 480, PW 490 informații despre impedanță: Când conectați sistemul de spălare sub presiune ridicată PW 480, PW 490 la o sursă de alimentare, impedanța maximă permisă este de 0,40234 Ω (Zmax). Consultați autoritatea de alimentare

cu energie pentru a vă asigura că echipamentul este conectat numai la o sursă de alimentare care are impedanța maximă permisă sau mai mică.

• Nu sunt necesare acțiuni pentru ajustarea produselor marcate cu tensiune și frecvență duble.
• Dacă este necesar să utilizati un cablu prelungitor, asigurati-vă că acesta este corespunzător pentru utilizarea în exterior. Asigurati-vă că priza se află la o distanță minimă de 60 mm față de sol. Conexiunea trebuie păstrată întotdeauna uscată.
• Puneti comutatorul de alimentare în poziția oprit (0), deconectați fișa de alimentare și cuplați dispozitivul de blocare a întrerupătorului înainte de a vă îndepărta de produs.
• Puneti comutatorul de alimentare în poziția oprit (0) și deconectați fișa de alimentare înainte de a schimba accesoriiul.
• Puneti comutatorul de alimentare în poziția oprit (0) și deconectați fișa de alimentare înainte de a curăța produsul sau de a efectua

lucrări de întreținere asupra produsului.

• Nu utilizati produsul în medii în care temperatura ambiantă este mai mică de 0 °C.
• Nu porniti un produs înghețat.
• Nu operați produsul în spații închise.
• Nu puneti obiecte pe produs în timpul funcționării acestuia.
• Nu beți apa care a fost utilizată în produs.
• Nu utilizati produsul în apropierea ferestrelor deschise.
• Fiți atenți la obiectele azvârlite. Pietrele și obiectele desprinse pot fi aruncate în ochi, cauzând orbire sau vătămare gravă.
• Dacă produsul nu funcționează corect, consultați Echipament de protecție personală la pagina 354.

Echipament de protectie personală

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

- Echipamentul individual de protecție nu poate elimina complet riscul de rănire,

însă poate reduce gravitatea rănilor în cazul unui accident. Distribuitorul vă poate ajuta să alegeți echipamentul corect.

• Utilizați întotdeauna ghete sau pantofi pentru regim greu de lucru, cu rezistență la alunecare. Nu folosiți pantofi decupați și nu operați produsul descult.
• Utilizați îmbrăcăminte de protecție.
• Utilizați un sistem omologat de protectie a auzului.
• Utilizați ochelari de protectie.
• Utilizați protecție respiratorie clasa FFP2 sau un produs echivalent dacă utilizați produsul în medii în care se pot forma aerosoli periculoși.

Dispozitivele de siguranță de pe produs

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu utilizati un produs cu dispositive de siguranță care sunt deteriorate sau care nu funcționează corect.
• Nu demontați și nu aduceți modificări la dispozitivele de siguranță.

- Verificați regulat dispozitivele de siguranță. În cazul în care dispozitivele de siguranță sunt deteriorate sau nu funcționează corect, adresați-vă Husqvarna agentului de service.

Mecanism de blocare întrerupător

Dispozitivul de blocare a întrerupătorului (A) este conceput pentru prevenirea operării accidentale a întrerupătorului (B). Atunci când dispozitivul de blocare a întrerupătorului este în poziția blocat, întrerupătorul nu poate fi împins înăuntru.

(Fig. 13)

Întrerupător

Produsul pornește atunci când întrerupătorul este apăsat. Produsul se oprește când întrerupătorul este eliberat.

Protectie termică

Produsul dispune de o protecție termică automată. Dacă produsul devine prea fierbinte, protecția termică va opri alimentarea cu energie a produsului. Dacă protecția termică a oprit alimentarea, așteptați până când produsul se răcește. Protecția termică se

va reseta automat atunci când produsul este suficient de rece.

Supapă de siguranță hidraulică

Produsul are o supapă de siguranță hidraulică integrată, care previne acumularea unei presiuni prea mari în sistem.

Instrucțiuni de siguranță pentru întreținere

AVERTISMENT: Înainte de a efectua lucrări de întreținere asupra produsului, citiți instrucțiunile de avertisment de mai jos.

ATENTIE: După o perioadă îndelungată de neutilizare, efectuați întotdeauna lucrări de întreținere înainte de a porni produsul.

• Puneti comutatorul de alimentare în poziția oprit (0) și deconectați fișa de alimentare de la sursa de alimentare înainte de a efectua lucrări de întreținere asupra produsului.
• Deconectați produsul de la sursa de apă și asigurați-vă că toate componentele sunt uscate înainte de a efectua

lucrări de întreținere asupra produsului.

• Efectuați procedurile de întreținere descrise în acest manual.
• Utilizați numai piesele de schimb originale, recomandate de Husqvarna. Furtunurile de apă de înaltă presiune, fitingurile și cuplajele sunt importante pentru siguranță când operați produsul. Folosiți numai furtunuri, fitinguri și cuplaje recomandate de producător.
• Nu reparati produsul. Discutați cu un agent de service Husqvarna.
• Discutați cu un agent de service Husqvarna dacă ștecherul de alimentare sau cablul de alimentare sunt deteriorate.
• Nu permiteți copiilor să curețe sau să realizeze lucrări de întreținere asupra produsului.

Instrucțiuni generale de siguranță

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

- Acest produs este periculos dacă este utilizat incorrect

sau dacă nu sunteți atent. Nerespectarea instrucțiunilor de siguranță poate cauza vătămări corporale sau decesul.

• Procedați întotdeauna cu atenție și folosiți-vă judecata. Dacă nu sunteți sigur cum să utilizați produsul într-o situație specială, opriți-l și adresați-vă agentului de service Husqvarna înainte de a continua.
• Rețineți că operatorul poartă responsabilitatea privind orice accidente care implică alte persoane sau bunurile lor.
• Păstrați produsul curat. Asigurați-vă că puteți citi clar semnele și autocolantele.
• Nu lăsați niciodată copiii sau persoanele nefamiliarizate cu aceste instrucțiuni să folosească aparatul. Este posibil ca reglementările locale să limiteze vârsta operatorului.
• Acest produs poate fi folosit de persoane cu capacități fizice, senzoriale sau mintale reduse

dacă sunt supravegheate sau primesc instrucțiuni despre operarea în siguranță a produsului și dacă înțeleg pericolele aferente.

• Acest produs poate fi operat de persoane care nu au experienta sau cunoștințele necesare dacă sunt supravegheate sau primesc instrucțiuni despre operarea în siguranță a produsului și dacă înțeleg pericolele aferente.
• Nu utilizați produsul atunci când sunteți obosit, bolnav sau dacă ați consumat alcool, droguri sau ați luat medicamente. Acest lucru vă afectează negativ acuitatea vizuală, atenția, coordonarea și judecata.
• Nu utilizati un produs deteriorat.
• Nu modificati acest produs și nu îl utilizati dacă este posibil să fi fost modificat de către alte persoane.

Asamblarea

Introducere

AVERTISMENT: Citiți și înțelegeți capitolul referitor la siguranță înainte de asamblarea produsului.

Pentru a instala suportul inferior pentru mânerul pulverizator și tija de pulverizare

- Împingeți suportul inferior pentru tija de pulverizare în mâner până când se fixează în poziție. (Fig. 14)

Pentru a instala suportul superior pentru mânerul pulverizator și tija de pulverizare

- Montați suportul superior folosind şurubul. (Fig. 15)

Pentru a instala mânerul pentru tamburul furtunului

- Împingeți mânerul pentru tamburul furtunului în suport până când se fixează în poziție. (Fig. 16)

Pentru a instala adaptorul pentru furtunul de grădină

1. Scoateți capacul de transport de pe orificiul de intrare a apei și aruncați-l. (Fig. 17)

2. Instalați filtrul de apă și adaptorul pentru furtunul de grădină pe orificiul de intrare a apei.

ATENTIE: Asigurați-vă că instalați adaptorul pentru furtunul de grădină direct pe orificiul de intrare a apei. Dacă adaptorul pentru furtunul de grădină nu este instalat drept, acesta poate cauza deteriorarea filetelor și pot apărea scurgeri.

1. Strângeți complet adaptorul pentru furtunul de grădină.

2. Demontați adaptorul furtunului de grădină în ordinea inversă a operațiunilor.

Functionarea

Introducere

AVERTISMENT: Citiți și înțelegeți capitolul referitor la siguranță înainte de utilizarea produsului.

Husqvarna Connect

Husqvarna Connect este o aplicație gratuită pentru dispozitivul dvs. mobil. Aplicația Husqvarna Connect vă oferă funcții extinse pentru produsul dvs. Husqvarna:

• Informații pe larg despre produs.
• Informații despre piese pentru produse și service și asistență pentru acestea.

Cum se începe utilizarea Husqvarna Connect

1. Descărcați aplicația Husqvarna Connect pe dispozitivul dvs. mobil.
2. Înregistrati-vă în aplicația Husqvarna Connect.
3. Urmați pașii cu instrucțiuni din aplicația Husqvarna Connect pentru a conecta și înregistra produsul.

Nota: Aplicația Husqvarna Connect nu este disponibilă pentru descărcare pe toate piețele. Adresați-vă reprezentantului de service pentru informații suplimentare.

Pentru instalarea mânerului pulverizator

- Tineți strâns mânerul pulverizator cu o mână și împingeți furtunul de apă de înaltă presiune în racordul rapid de pe mânerul pulverizator. (Fig. 18)

Pentru a demonta mânerul pulverizator

- Apăsați butonul de pe partea inferioară a mânerului pulverizator și trageți afară furtunul de apă de înaltă presiune. (Fig. 19)

Pentru a instala tija de stropire

1. Tineți mânerul pulverizator cu o mână și împingeți cuplajul de pe tija de pulverizare în mânerul pulverizator. (Fig. 20)
2. Rotiți tija de pulverizare în sens orar și eliberați tija de pulverizare. Tija de pulverizare se blochează în poziție.

Pentru a demonta tija de pulverizare

1. Împingeti tija de pulverizare și rotiți-o în sens antiorar. (Fig. 21)
2. Scoateți tija de pulverizare de pe mânerul pulverizator.

Montarea și demontarea unei duze

Produsul este livrat cu 2 duze:

• Duză delicată cu jet de apă drept
• Duză rugoasă cu jet de apă rotativ

Duza delicată poate fi utilizată pentru curățarea suprafețelor sensibile, de exemplu, vehiculele. Duza dură poate fi utilizată pentru a curăța suprafețe care nu sunt sensibile, de exemplu căi de acces.

(Fig. 22)

ATENTIE: Nu utilizati duza rugoasă pe suprafețe sensibile, de exemplu, pe suprafețele vopsite de pe un vehicul. Jetul de apă rotativ poate cauza deteriorarea suprafeței.

• Pentru a monta o duză, țineți tija de pulverizare cu o mână și împingeți cuplajul de pe duză în tija de pulverizare. (Fig. 23)
• Rotiți duza spre dreapta și apoi eliberați-o. Duza se fixează în poziție.
• Pentru a demonta o duză, împingeți duza înăuntru și rotiți-o spre stânga. (Fig. 24)
• Trageți duza de pe tija de pulverizare.

Pentru a regla poziția mânerului pulverizator și tijei de pulverizare

- Rotiți mânerul pulverizator și tija de pulverizare în poziția dorită. (Fig. 25)

Reglarea înălțimii mânerului

1. Apăsați și mențineți apăsat butonul de reglare a înălțimii mânerului. (Fig. 26)
2. Puneti mânerul într-o poziție adecvată.
3. Eliberați butonul de reglare a înălțimii mânerului.

Reglarea presiunii jetului de apă

Duza cu jet de apă drept are presiune reglabilă.

ATENTIE: Nu utilizați presiune ridicată pe suprafețe sensibile. Jetul de apă poate cauza deteriorarea suprafeței.

• Pentru a mări presiunea jetului de apă, rotiți duza în sens orar. (Fig. 27)
• Pentru a reduce presiunea jetului de apă, rotiți duza în sens antiorar. (Fig. 28)

Pentru a regla cantitatea de agent de curățare

• Pentru a mări cantitatea de agent de curățare, rotiți comutatorul în sens orar. (Fig. 29)
• Pentru a reduce cantitatea de agent de curățare, rotiți comutatorul în sens antiorar.

Reglarea presiunii apei și a fluxului de apă

• Pentru a mări presiunea apei și a fluxului de apă, rotiți comutatorul în sens orar. (Fig. 30)
• Pentru a reduce presiunea apei și a fluxului de apă, rotiți comutatorul în sens antiorar.

Pentru a utiliza produsul

1. Conectați produsul la o sursă de apă. Consultați Conectarea produsului la o sursă de apă la pagina
3. Purjați sistemul. Consultați Purjarea sistemului la pagina 360.
4. Porniți produsul. Consultați Pornirea produsului la pagina 360.

Conectarea produsului la o sursă de apă

Produsul poate fi utilizat cu apă de la rețeaua de apă sau de la o sursă de apă deschisă, de exemplu un lac sau un butoi de apă.

• Pentru a conecta produsul la rețeaua de alimentare cu apă, consultați Conectarea produsului la rețeaua de apă la pagina 359.
• Pentru a conecta produsul la o sursă de apă deschisă, consultați Conectarea produsului la o sursă de apă deschisă la pagina 360.

Conectarea produsului la rețeaua de apă

1. Instalați adaptorul pentru furtunul de grădină și filtrul de apă la orificiul de intrare a apei de pe produs, dacă este cazul. Consultați Pentru a instala adaptorul pentru furtunul de grădină la pagina 358.
2. Conectați furtunul de grădină la sursa de alimentare cu apă. Utilizați un furtun de grădină de ½ inch, cu lungimea de 10–25 m. (Fig. 31)

ATENTIE: Presiunea apei din rețeaua de alimentare cu apă nu trebuie să depășească 1 MPa (10 bar).

ATENTIE: Temperatura apei din rețeaua de alimentare cu apă nu trebuie să depășească 60°C.

ATENTIE: Nu conectați produsul la rețeaua de alimentare cu apă potabilă, dacă este posibil. Dacă trebuie să conectați produsul la rețeaua de alimentare cu apă potabilă, respectați reglementările locale și naționale. Dacă este necesar, utilizați o supapă de reținere. Consultați Accesorii aprobate la pagina 366.

1. Deschideți robinetul de la rețeaua de alimentare cu apă și asigurati-vă că apa poate curge liber din furtunul de grădină. (Fig. 32)
2. Închideți robinetul de la rețeaua de alimentare cu apă.
3. Conectați furtunul de grădină la racordul de intrare a apei de pe produs. (Fig. 33)
4. Conectați fișa de alimentare la o sursă de alimentare.
5. Tineți strâns mânerul pulverizator cu o mână și împingeți furtunul de înaltă presiune în racordul rapid de pe mânerul pulverizator. (Fig. 34)
6. Deschideți robinetul de la rețeaua de alimentare cu apă.
7. Purjați sistemul înainte de a utiliza produsul. Consultați Purjarea sistemului la pagina 360.

Conectarea produsului la o sursă de apă deschisă

Produsul poate fi utilizat cu apă dintr-o sursă de apă deschisă, de exemplu un lac sau un butoi de apă. Utilizați un furtun de aspirație de ½ inch, cu lungimea maximă de 3 m. Consultați Accesorii aprobate la pagina 366.

(Fig. 35)

ATENTIE: Temperatura apei din sursa de apă nu trebuie să depășească 20 °C.

ATENTIE: Produsul nu trebuie să fie la mai mult de 1 m deasupra sursei de apă.

1. Dacă este instalat adaptorul pentru furtunul de grădină, scoateți-l din orificiul de admisie a apei de pe produs. (Fig. 36)

ATENTIE: Nu scoateți filtrul de apă din orificiul de intrare a apei.

1. Instala și un furtun de aspiratie la orificiul de admisie a apei de pe produs. (Fig. 37)

2. Introduceți complet furtunul de aspirație în sursa de apă și asigurați-vă că filtrul este complet scufundat.

ATENTIE: Nu utilizati un furtun de aspiratie fără filtru.

1. Apăsați butonul de pe mânerul pulverizator și trageți furtunul de înaltă presiune din mânerul de stropire. (Fig. 38)
2. Conectați fișa de alimentare la o sursă de alimentare.
3. Rotiți comutatorul de alimentare în poziția PORNIT (I) și lăsați produsul să funcționeze timp de 2 minute.
4. Rotiți comutatorul în poziția oprit (0).
5. Tineți strâns mânerul pulverizator cu o mână și împingeți furtunul de înaltă presiune în racordul rapid de pe mânerul pulverizator. (Fig. 34)
6. Purjați sistemul înainte de a utiliza produsul. Consultați Purjarea sistemului la pagina 360.

Purjarea sistemului

ATENTIE: Asigurați-vă că întrerupătorul este în poziția oprit (0) înainte de a purja sistemul.

1. Conectați produsul la o sursă de apă. Consultați Conectarea produsului la o sursă de apă la pagina 359.

2. Instala și tija de pulverizare pe pistolul pulverizator. Consultați Pentru a instala tija de stropire la pagina 358.

3. Deconectați dispozitivul de blocare a întrerupătorului. Consultați Pentru a cupla și decupla dispozitivul de blocare a întrerupătorului la pagina 360.
4. Apăsați și mențineți apăsat întrerupătorul până când nu iese apă din duza de pe tija de pulverizare. (Fig. 39)

Pentru a deconecta produsul de la sursa de alimentare

1. Rotiți comutatorul în poziția oprit (0).
2. Dacă produsul este conectat la rețeaua de alimentare cu apă, închideți robinetul de la rețeaua de alimentare cu apă.
3. Dacă produsul este conectat la rețeaua de alimentare cu apă, deconectați furtunul de grădină și supapa de reținere de la rețeaua de alimentare cu apă. (Fig. 40)
4. Dacă produsul este conectat la o sursă de apă deschisă, scoateți furtunul de sucțiune de la sursa de apă.
5. Apăsați și mențineți apăsat întrerupătorul până când nu iese apă din duza de pe tija de pulverizare.
6. Deconectați furtunul de grădină de la admisia de apă de pe produs. (Fig. 41)

Nota: Dacă produsul este conectat la o sursă de apă deschisă, deconectați furtunul de sucțiune.

1. Apăsați butonul de pe mânerul pulverizator și trageți furtunul de înaltă presiune din mânerul pulverizator. (Fig. 42)
2. Puneți întrerupătorul în poziția pornit (I). Lăsați produsul să funcționeze până când nu iese apă din furtunul de înaltă presiune.
3. Rotiți comutatorul în poziția oprit (0).
4. Lăsați mânerul pulverizator, tija de pulverizare și duzele să se usuce înainte de a depozita produsul.

Pentru a cupla și decupla dispozitivul de blocare a întrerupătorului

• Pentru a cupla dispozitivul de blocare a întrerupătorului, împingeți butonul în sus. (Fig. 43)
• Pentru a decupla dispozitivul de deblocare a întrerupătorului, împingeți butonul în jos.

Pornirea produsului

ATENTIE: Folosiți produsul numai în poziție verticală. Utilizarea produsului în poziție orizontală îl poate deteriora.

1. Conectați produsul la o sursă de apă. Consultați Conectarea produsului la o sursă de apă la pagina
3. Conectați fișa de alimentare la o sursă de alimentare.
4. Puneti întrerupătorul în poziția pornit (I). (Fig. 44)
5. Deconectați dispozitivul de blocare a întrerupătorului. Consultați Pentru a cupla și decupla dispozitivul de blocare a întrerupătorului la pagina 360.
6. Apăsați întrerupătorul de pe mânerul pulverizator.

Nota: Produsul se opreşte automat la eliberarea întrerupătorului.

Oprirea produsului

Nota: Produsul se opreşte automat la eliberarea întrerupătorului.

1. Eliberați întrerupătorul de pe mânerul pulverizator.
2. Cuplați dispozitivul de blocare a întrerupătorului. Consultați Pentru a cupla și decupla dispozitivul de blocare a întrerupătorului la pagina 360
3. Rotiți comutatorul în poziția oprit (0). (Fig. 45)
4. Deconectați fișa de alimentare de la priza electrică.
5. Deconectați produsul de la sursa de apă. Consultați Pentru a deconecta produsul de la sursa de alimentare la pagina 360.

Nota: Deconectați întotdeauna produsul de la sursa de apă dacă vă îndepărtați de produs mai mult de 5 minute.

Pentru a utiliza un agent de curățare

1. Scoateți rezervorul de agent de curățare din suportul său. (Fig. 46)
2. Scoateți capacul rezervorului de agent de curățare. (Fig. 47)
3. Umpleți rezervorul cu agent de curățare. (Fig. 48)

ATENTIE: Utilizați numai agenti de curățare recomandați de Husqvarna.

ATENTIE: Asigurati-vă că furtunul nu este îndoit.

1. Montați capacul pe rezervorul de agent de curățare. Montați rezervorul de agent de curățare în poziție. (Fig. 49)
2. Instalați duza delicată. Consultați Montareași demontarea unei duze la pagina 358.
3. Reglați duza delicată în modul agent de curățare.
4. Rotiți comutatorul pentru agentul de curățare pentru a regla cantitatea de agent de curățare. Consultați Pentru a regla cantitatea de agent de curățare la pagina 359.
5. Conectați produsul la o sursă de apă. Consultați Conectarea produsului la o sursă de apă la pagina 359.
6. Porniți produsul. Consultați Pornirea produsului la pagina 360.

Întreținerea

Introducere

AVERTISMENT: Înainte de a efectua orice operații de întreținere, citiți și înțelegeți capitolul privind siguranța.

Toate lucrările de service și de reparații la produs necesită instruire specială. Garantăm disponibilitatea unor lucrări profesioniste de reparații și service.

Pentru informații mai detaliate, consultați www.husqvarna.com.

Program de întreținere

Întreținere înainte de	utilizare	După utilizare
Efectuați o inspecție generală. Consultați Pentru a efectua o inspecție generală la pagina 362.	X
Curățați produsul. Consultați Curățarea produsului la pagina 362.		X
Curățați tija de pulverizare și duzele. Consultați Pentru a curăța tija de pulverizare și duzele la pagina 362.		X
Întreținere Înainte de	utilizare	După utilizare
Curățați filtrul de apă. Înlocuiți filtrul de apă dacă este deteriorat. Consultați Curățarea filtrului de apă la pagina 362.		X
Lubrifiatați garniturile inelare de pe cuplaje. Consultați Pentru a lubrifia inelele de etanș are de pe cuplaje la pagina 363.		X

Pentru a efectua o inspecție generală

AVERTISMENT: Puneti comutatorul de alimentare în poziția oprit (0) și deconectați fișa de alimentare de la sursa de alimentare înainte de a efectua lucrări de întreținere asupra produsului.

ATENTIE: Deconectați produsul de la sursa de apă și asigurați-vă că toate componentele sunt uscate înainte de a efectua lucrări de întreținere asupra produsului.

• Asigurați-vă că şuruburile și piulițele produsului sunt strânse.
• Asigurați-vă că niciun cablu de pe produs nu este într-o poziție în care să poată fi deteriorat.
• Verificați furtunul de înaltă presiune pentru uzură și deteriorare.

AVERTISMENT: Nu utilizati produsul dacă furtunul de înaltă presiune este uzat sau deteriorat.

Curățarea produsului

AVERTISMENT: Puneți comutatorul de alimentare în poziția oprit (0) și deconectați fișa de alimentare de la sursa de alimentare înainte de a efectua lucrări de întreținere asupra produsului.

ATENTIE: Deconectați produsul de la sursa de apă și asigurați-vă că toate componentele sunt uscate înainte de a efectua lucrări de întreținere asupra produsului.

• Curățați piesele externe cu o lavetă uscată.
• Nu utilizați o instalație de spălare cu presiune ridicată pentru a curăța produsul.
• Păstrați orificiile de admisie a aerului curate pentru a vă asigura că produsul are întotdeauna o temperatură suficient de redusă.

Pentru a curăța tija de pulverizare și duzele

AVERTISMENT: Puneți comutatorul de alimentare în poziția oprit (0) și deconectați fișa de alimentare de la sursa de alimentare înainte de a efectua lucrări de întreținere asupra produsului.

ATENTIE: Deconectați produsul de la sursa de apă și asigurați-vă că toate componentele sunt uscate înainte de a efectua lucrări de întreținere asupra produsului.

1. Dacă o duză este instalată pe tija de pulverizare, îndepăratați-o de pe tija de pulverizare. Consultați Montareaș i demontarea unei duze la pagina 358
2. Curățați duzele, cuplajul de pe tija de pulverizare și cuplajul de pe mânerul pulverizator cu apă și săpun. (Fig. 50)
3. Dacă există blocaje în duze, îndepărtați-le cu ajutorul instrumentului de curățare. (Fig. 51)

Curățarea filtrului de apă

AVERTISMENT: Puneți comutatorul de alimentare în poziția oprit (0) și deconectați fișa de alimentare de la sursa de alimentare înainte de a efectua lucrări de întreținere asupra produsului.

ATENTIE: Deconectați produsul de la sursa de apă și asigurați-vă că toate componentele sunt uscate înainte de a efectua lucrări de întreținere asupra produsului.

1. Dacă este instalat adaptorul pentru furtunul de grădină, scoateți-l din orificiul de admisie a apei de pe produs. (Fig. 52)
2. Scoateți filtrul de apă. Utilizați un clește. (Fig. 53)
3. Verificați dacă filtrul de apă este deteriorat. Înlocuiți filtrul de apă dacă este deteriorat. (Fig. 54)
4. Spălați filtrul de apă cu apă curată. (Fig. 55)

Pentru a lubrifia inelele de etanşare de pe cuplaje

AVERTISMENT: Puneti comutatorul de alimentare în poziția oprit (0) și deconectați fișa de alimentare de la sursa de alimentare înainte de a efectua lucrări de întreținere asupra produsului.

ATENTIE: Deconectați produsul de la sursa de apă și asigurați-vă că toate componentele sunt uscate înainte de

a efectua lucrări de întreținere asupra produsului.

1. Scoateți tija de pulverizare de pe mânerul pulverizator și mânerul pulverizator de pe furtunul de înaltă presiune. Consultați Pentru a instala tija de stropire la pagina 358 și Pentru instalarea mânerului pulverizator la pagina 358.
2. Lubrifiați cu vaselină inelele de etanșare de pe adaptorul furtunului de grădină, tija de pulverizare și furtunul de înaltă presiune. Consultați Date tehnice la pagina 365 pentru tipul corect de lubrifiant. (Fig. 56)

Depanarea

Program de depanare

Problemă Cauza posibilă Solutie
Produsul nu pornește. Fișa de alimentare	re nu este conectată la o priză electrică.	Conectați fișa de alimentare la o priză electrică
	Întrerupătorul este în poziția oprit (0).	Puneți întrerupătorul în poziția pornit (1).
	Prin priza electrică nu circulă curent.	Discutați cu un electrician autorizat.
	Cablul de alimentare este deteriorat.	Discutați cu un agent de service autorizat.
	Protecția termică a oprit alimentarea.	Așteptați până când produsul se ră-cește înainte de a folosi produsul din nou.
	Se utilizează un tip incorrect de cablu prelungitor.	Asigurați-vă că ați desfășurat complet cablul prelungitor și că alimentarea cu tensiune corespunde tensiunii produsului.
Siguranța se arde în timpul pornirii sau funcționării.	Este utilizat un tip incorrect de siguranță.	Asigurați-vă că utilizați o siguranță temporizată, din clasa „C” sau „K”.
Produsul nu se oprește.	Produsul este deteriorat.	Deconectați fișa de alimentare și discutați cu un agent de service autorizat.
Produsul devine prea fierbinte.	Debitul de aer nu este suficient.	Curățați prizele de aer.
Produsul nu funcționează uniform.	Există aer în sistem.	Purjați sistemul.
Presiunea apei este nesatisfăcătoare.	Furtunul este îndoit Asigurați-vă că furtunul nu este îndoit.
	Întrerupătorul este în poziția oprit (0).	Puneți întrerupătorul în poziția pornit (1).
	Debitul de apă nu este suficient. Asigurați-vă că produsul este conec-tat corespunzător la sursa de apă.Verificați setările de presiune a apei atât pe presostat, cât și pe duză. Asi-gurați-vă că există un debit de apă suficient.
	Filtrul de apă este înfundat.	Curățați filtrul de apă. Verificați setările de presiune a apei atât pe pre-sostat, cât și pe duză.
	Există aer în sistem. Purjați sistemul.
	Accesoriiul nu este corespunzător.	Asigurați-vă că utilizați accesoriiul co-respunzător.

Transportul, depozitarea și eliminarea

Transport

• Deconectați ștecherul de alimentare de la priza electrică înainte de transportarea produsului.
• Deconectați produsul de la sursa de apă înainte de transportarea produsului.
• Pentru a împiedica deplasarea, fixați bine produsul în timpul transportului.

Depozitarea

• Scurgeți toată apa din produs, furtunul de apă de înaltă presiune și accesorii înainte de a depozita produsul.
• Pregătiți produsul pentru depozitare. Consultați Pentru a pregăti produsul pentru depozitare la pagina 364.
• Păstrați produsul într-un spațiu uscat și ferit de îngheț.

Pentru a pregăti produsul pentru depozitare

1. Opriți produsul și deconectați cablul de alimentare de la priza electrică.

2. Deconectați produsul de la sursa de apă. Consultați Pentru a deconecta produsul de la sursa de alimentare la pagina 360.

3. Asigurati-vă că toate accesoriiile sunt uscate.

4. Puneti mânerul pulverizator, tija de pulverizare și duzele în suporturile lor.
5. Deconectați furtunul de apă de înaltă presiune de la mânerul pulverizator și înfășurați furtunul de apă de înaltă presiune pe tambur. (Fig. 57)
6. Puneti cablul de alimentare în suport și ataşati cureaua. (Fig. 58)

Eliminarea la deşeuri

Simbolul de mai jos înseamnă că produsul nu este deșeu casnic. Reciclați-l prin sistemul local de colectare pentru echipamente electrice și electronice. Astfel contribuiți la gestionarea corectă a deșeurilor la sfârșitul duratei de viață. Contactați autoritățile locale, serviciile pentru deșeuri menajere, distribuitorul sau vânzătorul pentru informații. Eliminarea incorectă ca deșeu poate avea efecte negative asupra mediului și sănătății oamenilor, din cauza posibilei prezențe a substanțelor periculoase.

(Fig. 12)

Nota: Simbolul apare pe produs sau pe ambalajul produsului.

Date tehnice

Date tehnice

	PW 480 PW 490 PW 490
Număr articol 9704684-01 9704684-02
Motor și pompă
Tip Motor seria AC Motor seria AC Motor seria AC
Putere, W 2900 3300 2400
Interval tensiune, V 230 230 230 - 240
Frecvență, Hz 50 50 50
Curent nominal, A 12,6 14,5 10
Debit de apă maxim, l/h 610 650 520
Presiunea de ieșire a apei, în timpul funcționării, bar/MPa	140/14	150/15	120/12
Presiune de ieșire maximă apă, bar/ MPa	180/18 190/19 160/16
Presiune de intrare maximă apă, bar/ MPa	10/1 10/1 10/1
Temperatură maximă de intrare a apei, °C/°F	60/140 60/140 60/140
Temperatura maximă de intrare a apei (în modul de aspirare), °C/°F	20/68	20/68	20/68
Clasificare IP	IPX5	IPX5	IPX5
Clasă de siguranță	Clasa I	Clasa I	Clasa I
Lubrifierea
Tip de vaselină pentru lubrifierea inelelor de etanșare	Vaselină univer-sală albă din sili-con	Vaselină univer-sală albă din sili-con	Vaselină univer-sală albă din sili-con
Greutate
Greutate, kg	27,8 28,4 28,4
Emisii de zgomot ^58
Nivel de putere acustică, măsurat dB(A)	86 86 86
Nivel de putere acustică, garantat LWA dB(A)	89 89 89
Niveluri de zgomot ^59
Nivel de presiune acustică LpA, dB(A)	72 72 72
Niveluri de vibrații ^60

	PW 480 PW 490 PW 490
Număr articol 9704684-01 9704684-02
Mână/braț (cu duză standard) m/s ^2	< 2,5 < 2,5 < 2,5

Accesorii

Accesorii aprobate

Accesorii aprobate Art. nr.
Agent de curățare pentru suprafețe SC 400 590 65 78-01
Filtrul de apă 590 65 93-01
Supapă de sens 590 65 95-01
Furtun de sucțiune 590 65 97-01
Pulverizator spumă FS 400 546 87 18-01
Duză de aspirare a apei 590 66 05-01
Kit perie rotativă 590 66 06-01
Furtun prelungitor, ranforsat cu material textil, 10 m. 590 66 09-01
Furtun de curățare a conductelor, 15 m 590 66 10-01
Tijă de pulverizare unghiulară 590 66 11-01
Aparat de spălat piatră și lemn 590 66 12-01
Aparat de spălat și ceruit vehicule 590 66 13-01
Set de garnituri inelare 591 10 64-01

Declaratie de conformitate

Declaratie de conformitate UE

Noi, Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.: [phone], declarăm pe propria răspundere, că produsul:

Descriere Sistem de spălare	sub presiune
Marcă Husqvarna
Tip/Model PW 480, PW 490
Identificare Numerele de sere	începând cu 2022

respectă în totalitate următoarele directive și reglementări UE:

Reglementare Descriere
2006/42/CE „privind echipamentele tehnice”
2014/30/UE „privind compatibilitatea electromagnetică”
2000/14/CE Anexa V „privind zgomotul emis de echipamentele utilizate în exterior”
2011/65/UE	„privind restricțiile de utilizare a anumitor substanțe periculoase la echipamente electri-ce și electronice”

și că au fost aplicate următoarele standarde și/sau specificații tehnice: EN 60335-1:2012/A11:2014/ A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 55014-1:2017/A11:2020, EN 61000-3-11:2000, EN 55014-2:2015, EN IEC 63000:2018.

Pentru informații privind emisiile de zgomot, consultați Date tehnice la pagina 365.

Huskvarna, 2023-02-09

$$ \Delta \operatorname {d u} $$

Claes Losdal, Director de Dezvoltare/Produse de grădinărit Husqvarna AB

Responsabil pentru documentația tehnică

CE

Содержание

Введение.... 368

Безопасность....370

Сборка....377

Instrucțiuni inițiale
