Tip produs	Curățător cu presiune înaltă electric
Marcă	Husqvarna
Model	PW 350
Greutate	21,7 kg
Putere nominală	2100 W
Tensiune de alimentare	230-240 V ~ 50 Hz
Curent nominal	10 A
Presiune de lucru	125 bar
Presiune maximă	150 bar
Debit maxim de apă	7,5 l/min
Presiune maximă de intrare	10 bar
Temperatură maximă de intrare	40 °C
Grad de protecție	IPX5
Clasă de siguranță	Clasa I
Nivel sonor (putere acustică)	86,3 dB(A)
Nivel de vibrații	< 2,5 m/s²
Tip motor	Motor serie CA
Ungerea garniturilor	Grăsime siliconică albă
Duze furnizate	Duza cu jet rotativ, duza cu jet drept, duza scurtă
Pulverizator de spumă inclus	Da
Funcții de siguranță	Blocare trăgaci, protecție termică, supapă de descărcare
Utilizare prevăzută	Doar pentru curățare casnică

Întrebări frecvente - PW 350 HUSQVARNA

Care este presiunea de funcționare a curățătorului PW 350 ?

Presiunea de lucru este de 125 bar (12,5 MPa) iar presiunea maximă atinge 150 bar (15 MPa).

Cum se pornește curățătorul de înaltă presiune ?

Conectați produsul la o sursă de apă și la alimentarea electrică. Puneți întrerupătorul în poziția de pornire (I), deblocați trăgaciul și apăsați pe trăgaciul de putere. Produsul se oprește automat când eliberați trăgaciul.

Ce duze sunt furnizate cu PW 350 ?

Sunt furnizate trei duze: o duză cu jet rotativ (DUZA INTENSIVĂ) pentru suprafețe nefragile, o duză cu jet drept (DUZA MOALE) pentru suprafețe fragile și o duză scurtă de joasă presiune pentru clătire ușoară.

Cum se curăță filtrul de apă ?

Scoateți adaptorul furtunului de grădină, extrageți filtrul de apă cu un clește, clătiți-l cu apă curată și inspectați-l. Înlocuiți-l dacă este deteriorat.

Cum se utilizează pulverizatorul de spumă ?

Scoateți pulverizatorul din suport, umpleți rezervorul cu detergent Husqvarna, fixați-l pe lancea de pulverizare (PW 350) sau pe mâner (PW 360/370), apoi porniți produsul. Reglați cantitatea de spumă cu butonul și forma cu capacul duzei.

Ce trebuie făcut dacă produsul nu pornește ?

Verificați dacă ștecherul este conectat, întrerupătorul este pe pornire (I) și sursa de alimentare funcționează. Dacă protecția termică a declanșat, așteptați ca produsul să se răcească. Dacă problema persistă, contactați un service autorizat.

Cum se depozitează curățătorul după utilizare ?

Opriți produsul, deconectați alimentarea și apa, goliți apa din sistem, curățați accesoriile și uscați-le. Înfășurați furtunul HP pe dispozitivul de înfășurare, plasați cablul pe suportul său, pliați mânerul și depozitați într-un loc uscat ferit de îngheț.

Ce grăsime se utilizează pentru garniturile O-ring ?

Utilizați o grăsime universală albă pe bază de silicon pentru a unge garniturile O-ring ale adaptorului furtunului, lansetei și furtunului de înaltă presiune.

Pot folosi apă dintr-un lac sau dintr-o cisternă ?

Da, cu un furtun de aspirație de 1/2 inch (max. 3 m, nu este furnizat). Temperatura apei nu trebuie să depășească 20 °C. Asigurați-vă că filtrul de apă este scufundat și că produsul nu se află la mai mult de 0,5 m deasupra sursei.

Ce accesorii sunt disponibile pentru PW 350 ?

Accesorii omologate precum un curățător de suprafață (SC 400/300), un filtru de apă, o supapă de reținere, un furtun de aspirație, un pulverizator de spumă FS 400/300, o duză de aspirație, un kit de perii rotative, un kit vehicul, furtunuri de prelungire, o lansetă curbă etc. Consultați lista din manual.

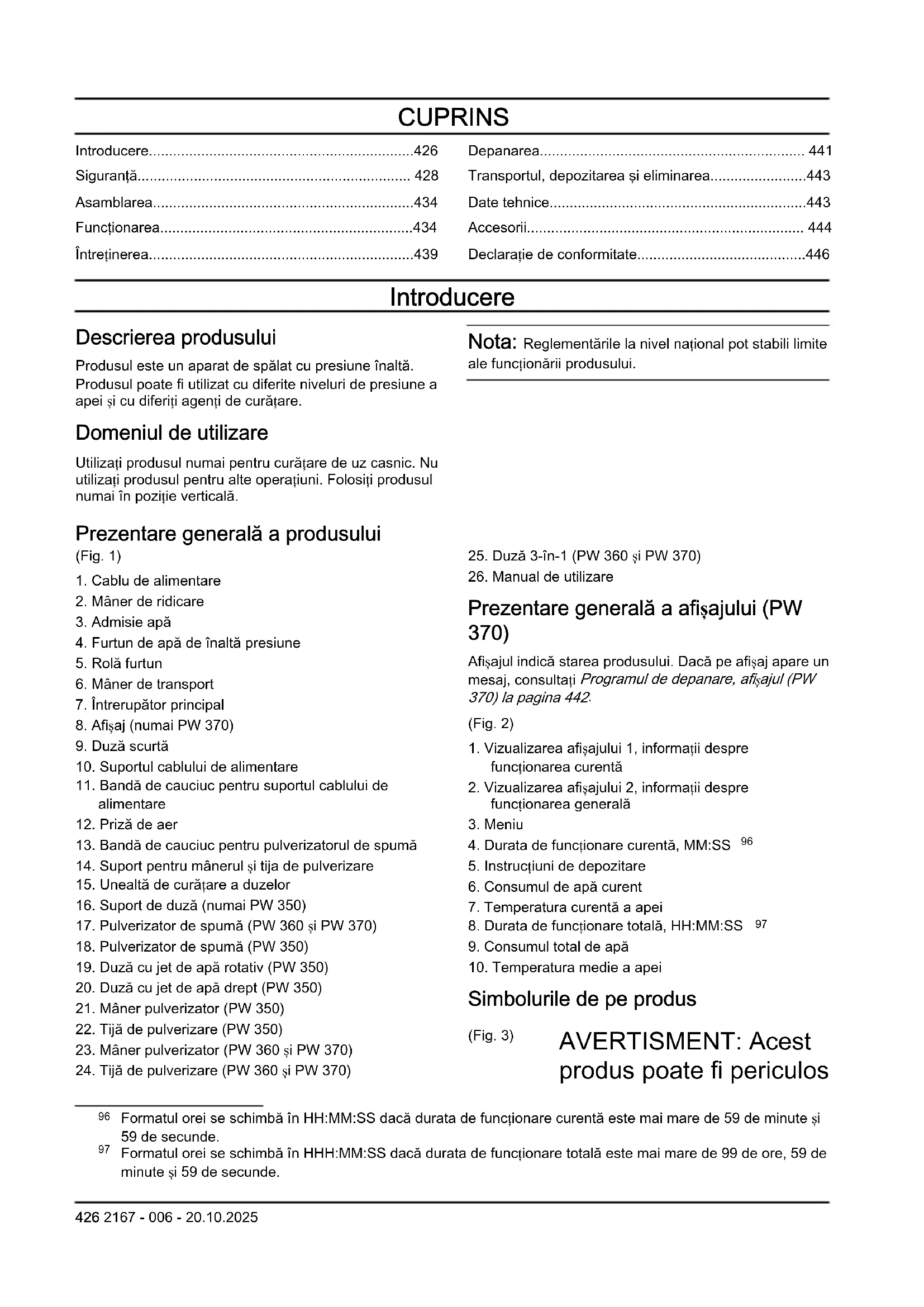

MANUAL DE UTILIZARE PW 350 HUSQVARNA

Descrierea produsului

Produsul este un aparat de spălat cu presiune înaltă. Produsul poate fi utilizat cu diferite niveluri de presiune a apei și cu diferiți agenți de curățare.

Domeniul de utilizare

Utilizați produsul numai pentru curățare de uz casnic. Nu utilizați produsul pentru alte operațiuni. Folosiți produsul numai în poziție verticală.

Notă: Reglementările la nivel național pot stabili limite ale funcționării produsului.

Prezentare generală a produsului

(Fig. 1) 1. Cablu de alimentare 2. Mâner de ridicare 3. Admisie apă 4. Furtun de apă de înaltă presiune 5. Rolă furtun 6. Mâner de transport 7. Întrerupător principal 8. Afișaj (numai PW 370) 9. Duză scurtă 10. Suportul cablului de alimentare 11. Bandă de cauciuc pentru suportul cablului de alimentare 12. Priză de aer 13. Bandă de cauciuc pentru pulverizatorul de spumă 14. Suport pentru accesorii de pulverizare 15. Unealtă de curățare a duzelor 16. Suport de duză (numai PW 350) 17. Pulverizator de spumă (PW 360 și PW 370) 18. Pulverizator de spumă (PW 350) 19. Duză cu jet de apă rotativ (PW 350) 20. Duză cu jet de apă drept (PW 350) 21. Mâner pulverizator (PW 350) 22. Tijă de pulverizare (PW 350) 23. Mâner pulverizator (PW 360 și PW 370) 24. Tijă de pulverizare (PW 360 și PW 370)

1. Duză 3-in-1 (PW 360 și PW 370)
2. Manual de utilizare

Prezentare generală a afișajului (PW 370)

Afișajul indică starea produsului. Dacă pe afișaj apare un mesaj, consultați Programul de depanare, afișajul (PW 370) la pagina 442.

(Fig. 2)

1. Vizualizarea afișajului 1, informații despre funcționarea curentă
2. Vizualizarea afișajului 2, informații despre funcționarea generală
3. Meniu
4. Durata de funcționare curentă, MM:SS 96
5. Instrucțiuni de depozitare
6. Consumul de apă curent
7. Temperatura curentă a apei
8. Durata de funcționare totală, HH:MM:SS 97
9. Consumul total de apă
10. Temperatura medie a apei

Simbolurile de pe produs

(Fig. 3)

AVERTISMENT: Acest produs poate fi periculos

și poate cauza vătămări corporale grave sau decesul operatorului sau al altor persoane. Aveți grijă să utilizați corect produsul.

(Fig. 4) Citiți cu atenție manualul de utilizare și asigurați-vă că înțelegeți instrucțiunile, înainte de a utiliza acest produs. (Fig. 5) Produsul nu este adecvat pentru conectarea la rețeaua de alimentare cu apă potabilă. (Fig. 6) Jeturile de apă de înaltă presiune pot fi periculoase dacă sunt supuse utilizări necorespunzătoare. Jetul nu trebuie să fie direcționat către persoane, echipamente electrice sau către produs. (Fig. 7) Marcaj privind mediul înconjurător. Nici produsul și nici ambalajul său nu sunt deșeuri menajere. Reciclați-l la o unitate de eliminare autorizată

(Fig. 8)

pentru echipamente electrice și electronice.

Unealtă clasa II.

(Fig. 9)

Eticheta privind emisiile de zgomot în mediu, conform directivelor și reglementărilor din UE și Regatul Unit și legislației din New South Wales „Regulamentele privind măsurile de protecție a mediului (controlul zgomotului) din 2017”. Nivelul de putere sonoră garantat al produsului este specificat în Date tehnice la pagina 443 și pe etichetă.

(Fig. 10)

Protejat împotriva fluxului de apă de joasă presiune din orice unghi.

(Fig. 11)

A se feri de îngheț.

(Fig. 12)

Produsul este conform cu directivele CE aplicabile.

Notă: Celelalte simboluri/autocolante de pe produs se referă la cerințe de certificare pentru unele piețe.

Deteriorarea produsului

Nu suntem responsabili pentru deteriorarea produsului dacă:

• produsul este reparat necorespunzător.
• produsul este reparat cu piese care nu provin de la producător sau care nu sunt aprobate de acesta.
• produsul are un accesoriu care nu provine de la producător sau care nu este aprobat de acesta.

Asistență

Pentru asistență cu privire la produs, mergeți la secțiunea Asistență www.husqvarna.com pentru a

Siguranță

Definiții privind siguranța

Avertismentele, atenționările și notele sunt utilizate pentru a desemna părți foarte importante din manual.

AVERTISMENT: Se utilizează dacă există risc de vătămare sau de deces pentru operatori și pentru trecători, în cazul în care instrucțiunile din manual nu sunt respectate.

ATENȚIE: Se utilizează dacă există un risc de deteriorare a produsului, a altor materiale sau a zonelor învecinate, dacă instrucțiunile din manual nu sunt respectate.

Notă: Se utilizează pentru a furniza mai multe informații care sunt necesare într-o situație dată.

Instrucțiuni generale de siguranță

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Acest produs este periculos dacă este utilizat incorect sau dacă nu sunteți atent. Nerespectarea instrucțiunilor de siguranță poate cauza vătămări corporale sau decesul.
• Procedați întotdeauna cu atenție și folosiți-vă judecata. Dacă nu sunteți sigur cum să utilizați produsul într-o situație specială, opriți-l și adresați-vă agentului de service Husqvarna înainte de a continua.
• Rețineți că operatorul poartă responsabilitatea privind orice accidente care implică alte persoane sau bunurile lor.
• Păstrați produsul curat. Asigurați-vă că puteți citi clar semnele și autocolantele.
• Nu lăsați niciodată copiii sau persoanele nefamiliarizate cu aceste instrucțiuni să folosească aparatul. Este posibil ca reglementările locale să limiteze vârsta operatorului.
• În UE: Acest produs poate fi folosit de persoane cu capacități fizice, senzoriale sau mintale reduse dacă sunt supravegheate sau primesc instrucțiuni despre operarea în siguranță a produsului și dacă înțeleg pericolele aferente.
• În UE: Acest produs poate fi operat de persoane care nu au experiența sau cunoștințele necesare dacă sunt supravegheate sau primesc instrucțiuni despre operarea în siguranță a produsului și dacă înțeleg pericolele aferente.
• În afara UE: Acest produs nu trebuie utilizat de persoane cu capacități fizice, senzoriale sau mentale reduse.
• În afara UE: Acest produs nu trebuie utilizat de persoane care nu au experiență sau cunoștințele necesare.
• Nu utilizați produsul atunci când sunteți obosit, bolnav sau dacă ați consumat alcool, droguri sau ați luat medicamente. Acest lucru va afecta negativ acuitatea

vizuală, atenția, coordonarea și judecata.

• Nu utilizați produsul dacă este defect.
• Nu modificați acest produs și nu îl utilizați dacă este posibil să fi fost modificat de către alte persoane.

Instrucțiuni de siguranță pentru utilizare

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu utilizați produsul în cazul în care cablul de alimentare, furtunul de înaltă presiune, dispozitivul de blocare a întrerupătorului sau mânerul pulverizator sunt deteriorate.
• Efectuați o verificare pentru depistarea deteriorărilor înainte de a utiliza produsul. Nu folosiți produsul dacă există componente deteriorate sau lipsă. Țineți strâns mânerul pulverizator cu ambele mâini. Când apăsați pe declanșator, apare o forță de recul.
• Aveți grijă când utilizați produsul. Presiunea ridicată furnizată de produs este

periculoasă și poate cauza vătămări corporale.

• Nu îndreptați jetul în direcția dumneavoastră, a persoanelor sau a animalelor din jur.
• Nu îndreptați jetul în direcția dvs. sau a altor persoane pentru a curăța încălțămintea.
• Nu îndreptați jetul în direcția echipamentelor electrice sau a produsului în sine. Utilizați echipament individual de protecție omologat atunci când folosiți produsul. Consultați Echipament de protecție personală la pagina 432.
• Nu utilizați produsul în apropierea persoanelor, cu excepția cazului în care acestea poartă echipament de protecție.
• Dacă utilizați un agent de curățare, urmați instrucțiunile de siguranță pentru agentul de curățare în cauză. Utilizați numai agenți de curățare recomandați de Husqvarna. Alți agenți de curățare sau substanțe chimice pot afecta siguranța produsului. Utilizați presiunea apei și agenții de curățare corespunzători și utilizați produsul numai pentru

sarcinile indicate în acest manual. Dacă utilizați o presiune a apei sau un agent de curățare necorespunzători, sau utilizați produsul pentru alte sarcini decât cele specificate în acest manual, acest lucru poate cauza deteriorarea produsului, a suprafețelor, a materialelor sau a altor dispozitive. Husqvarna nu își asumă răspunderea pentru daunele cauzate de utilizarea incorectă.

• Nu se recomandă conectarea produsului la rețeaua de alimentare cu apă potabilă. Dacă trebuie să conectați produsul la rețeaua de alimentare cu apă potabilă, respectați reglementările locale și naționale. Utilizați o supapă de sens (nu este inclusă), dacă este necesar. Apa care a curs printr-o supapă de sens este considerată nepotabilă.
• Nu pulverizați pe lichide inflamabile. Risc de explozie.
• Nu permiteți copiilor să utilizeze produsul.
• Copiii trebuie supravegheați pentru a nu se juca cu produsul.
• Nu permiteți persoanelor să opereze produsul fără instruire.

Utilizați numai accesorii și piese de schimb aprobate de Husqvarna. - Asigurați-vă că legătura electrică este realizată de un electrician autorizat și că este în conformitate cu IEC 60364-1. Utilizați un dispozitiv de curent rezidual care oprește electricitatea dacă scurgerea de curent este mai mare de 30 mA timp de 30 ms. Dacă nu aveți un dispozitiv de curent rezidual, utilizați un dispozitiv cu circuit de împământare. Utilizați siguranțe de pornire/întârziere a motorului cu caracteristicile C sau D, în conformitate cu IEC 898-1 sau IEC947-2 sau cu standardele corespunzătoare în afara IEC. PW 370 informații despre impedanță: Când conectați spălătorul cu presiune ridicată PW 370 la o sursă de alimentare, impedanța maximă permisă este de 0.144 Ω (Zmax). Consultați autoritatea de alimentare cu energie pentru a vă asigura că echipamentul este conectat numai la o sursă de alimentare care are impedanță maximă permisă sau mai mică.

• Nu sunt necesare acțiuni pentru ajustarea produselor marcate cu tensiune și frecvență duble.
• Dacă este necesar să utilizați un cablu prelungitor, asigurați-vă că acesta este corespunzător pentru utilizarea în exterior. Asigurați-vă că priza se află la o distanță minimă de 60 mm față de sol. Conexiunea trebuie păstrată întotdeauna uscată.
• Puneți comutatorul de alimentare în poziția oprit (0), deconectați fișa de alimentare și cuplați dispozitivul de blocare a întrerupătorului înainte de a vă îndepărta de produs.
• Puneți comutatorul de alimentare în poziția oprit (0) și deconectați fișa de alimentare înainte de a schimba accesoriile.
• Puneți comutatorul de alimentare în poziția oprit (0) și deconectați fișa de alimentare înainte de a curăța produsul sau de a efectua lucrări de întreținere asupra produsului.
• Nu utilizați produsul în medii în care temperatura ambiantă este mai mică de 0°C.
• Nu porniți un produs înghețat.
• Nu operați produsul în spații închise.
• Nu puneți obiecte pe produs în timpul funcționării acestuia.
• Nu beți apa care a fost realizată în produs.
• Nu utilizați produsul în apropierea ferestrelor deschise.
• Fiți atenți la obiectele azvârlite. Pietrele și obiectele desprinse pot fi aruncate în ochi, cauzând orbire sau vătămare gravă. Dacă produsul nu funcționează corect, consultați secțiunea Depanare de la pagina 441.

• Echipamentul individual de protecție nu poate elimina complet riscul de rănire, însă poate reduce gravitatea rănilor în cazul unui accident. Distribuitorul vă poate ajuta să alegeți echipamentul corect. Utilizați întotdeauna ghete sau pantofi pentru regim greu de lucru, cu rezistență la

alunecare. Nu folosiți pantofi decupați și nu operați produsul desculț.

Purtați îmbrăcăminte de protecție. Purtați un sistem omologat de protecție a auzului. Purtați ochelari de protecție. - În timpul funcționării produsului, se pot forma aerosoli. Inhalarea aerosolilor poate fi periculoasă pentru sănătate. Purtați protecție respiratorie clasa FFP2 sau un produs echivalent dacă utilizați produsul în medii în care se pot forma aerosoli periculoși.

Dispozitivele de siguranță de pe produs

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu utilizați un produs cu dispozitive de siguranță care sunt deteriorate sau care nu funcționează corect.
• Nu demontați și nu aduceți modificări la dispozitivele de siguranță.
• Verificați regulat dispozitivele de siguranță. În cazul în care dispozitivele de

siguranță sunt deteriorate sau nu funcționează corect, adresați-vă agentului de service Husqvarna.

Mecanism de blocare întrerupător

Dispozitivul de blocare a întrerupătorului (A) este conceput pentru prevenirea operării accidentale a întrerupătorului (B). Atunci când dispozitivul de blocare a întrerupătorului este în poziția blocat, întrerupătorul nu poate fi împins înăuntru.

PW350

(Fig. 14) PW 360 și PW 370

(Fig. 15)

Întrerupător

Produsul pornește atunci când întrerupătorul este apăsat. Produsul se oprește când întrerupătorul este eliberat.

Protecție termică

Produsul dispune de o protecție termică automată. Dacă produsul devine prea fierbinte, protecția termică va opri alimentarea cu energie a produsului. Dacă protecția termică a oprit alimentarea, așteptați până când produsul

se răcește. Protecția termică se va reseta automat atunci când produsul este suficient de rece.

Supapă de siguranță hidraulică

Produsul are o supapă de siguranță hidraulică integrată, care previne acumularea unei presiuni prea mari în sistem.

Instrucțiuni de siguranță pentru întreținere

AVERTISMENT: Înainte de a efectua lucrări de întreținere asupra produsului, citiți instrucțiunile de avertizare de mai jos.

ATENȚIE: După o perioadă îndelungată de neutilizare, efectuați întotdeauna lucrări de întreținere înainte de a porni produsul.

• Puneți comutatorul de alimentare în poziția oprit (0) și deconectați fișa de alimentare de la sursa de alimentare înainte de a efectua lucrări de întreținere asupra produsului.
• Deconectați produsul de la sursa de apă și asigurați-vă că toate componentele sunt uscate înainte de a efectua

lucrări de întreținere asupra produsului.

• Efectuați procedurile de întreținere descrise în acest manual. Utilizați numai piesele de schimb originale, recomandate de Husqvarna. Furtunurile de apă de înaltă presiune, fittingurile și cuplajele sunt importante pentru siguranță când operați produsul. Folosiți numai

furtunuri, fittinguri și cuplaje recomandate de Husqvarna.

• Nu reparați produsul. Discutați cu un agent de service Husqvarna.
• Discutați cu un agent de service Husqvarna dacă ștecherul de alimentare sau cablul de alimentare sunt deteriorate.
• Nu permiteți copiilor să curețe sau să realizeze lucrări de întreținere asupra produsului.

Asamblarea

Introducere

AVERTISMENT: Citiți și înțelegeți capitolul referitor la siguranță înainte de asamblarea produsului.

Pentru a instala adaptorul pentru furtunul de grădină

1. Scoateți capacul de transport de pe orificiul de intrare a apei și aruncați-l. (Fig. 16)
2. Instalați adaptorul pentru furtunul de grădină pe orificiul de intrare a apei. (Fig. 17)

ATENȚIE: Asigurați-vă că instalați adaptorul pentru furtunul de grădină direct pe orificiul de intrare a apei. Dacă adaptorul pentru furtunul de grădină

nu este instalat drept, acesta poate cauza deteriorarea filetelor și pot apărea scurgeri.

1. Strângeți complet adaptorul pentru furtunul de grădină.
2. Demontați adaptorul furtunului de grădină în ordinea inversă a operațiunilor.

Pentru a instala suportul pentru mânerul pulverizator și tija de pulverizare

1. Așezați suportul pentru mânerul pulverizator și tija de pulverizare în poziție. (Fig. 18)
2. Fixați cele 2 șuruburi.
3. Așezați instrumentul de curățare în suportul său.

Funcționarea

Introducere

AVERTISMENT: Citiți și înțelegeți capitolul referitor la siguranță înainte de utilizarea produsului.

Husqvarna Connect

Husqvarna Connect este o aplicație gratuită pentru dispozitivul dvs. mobil. Aplicația Husqvarna Connect vă oferă funcții extinse pentru produsul dvs. Husqvarna:

• Informații pe larg despre produs.
• Informații detaliate pentru produse și service și asistență pentru acestea.

Cum se începe utilizarea Husqvarna Connect

1. Descărcați aplicația Husqvarna Connect pe dispozitivul dvs. mobil.
2. Înregistrați-vă în aplicația Husqvarna Connect.
3. Urmați pașii cu instrucțiuni din aplicația Husqvarna Connect pentru a conecta și înregistra produsul.

Notă: Aplicația Husqvarna Connect nu este disponibilă pentru descărcare pe toate piețele.

Adresați-vă reprezentantului de service pentru informații suplimentare.

Plierea și deplierea mânerului de transport

• Pentru a plia și deplia mânerul de transport, apăsați pe butoanele din stânga și din dreapta și trageți de mânerul de transport. (Fig. 19)
• Pentru a plia mânerul de transport, apăsați pe butoanele din stânga și din dreapta și împingeți mânerul de transport. (Fig. 20)

Pentru instalarea mânerului pulverizator

1. Scoateți furtunul de apă de înaltă presiune. (Fig. 21)
2. Țineți strâns mânerul pulverizator cu o mână și împingeți furtunul de apă de înaltă presiune în racordul rapid de pe mânerul pulverizator.

a) PW 350 (Fig. 22) b) PW 360 și PW 370 (Fig. 23)

Pentru a demonta mânerul pulverizator

1. Împingeți clapeta în direcția mufei rapide de pe mânerul pulverizator și trageți în afară furtunul de apă de înaltă presiune.

a) PW 350 (Fig. 24) b) PW 360 și PW 370 (Fig. 25)

1. Rotiți tamburul furtunului până la rularea completă a furtunului de apă de înaltă presiune. (Fig. 26)

Pentru a instala tija de stropire

1. Țineți mânerul pulverizator cu o mână și împingeți cuplajul de pe tija de pulverizare în mânerul pulverizator.

a) PW 350 (Fig. 27) b) PW 360 și PW 370 (Fig. 28)

1. Rotiți tija de pulverizare în sens orar și eliberați tija de pulverizare. Tija de pulverizare se blochează în poziție.

Pentru a demonta tija de pulverizare

1. Împingeți tija de pulverizare și rotiți-o în sens antiorar.

a) PW 350 (Fig. 29) b) PW 360 și PW 370 (Fig. 30)

1. Scoateți tija de pulverizare de pe mânerul pulverizatorului.

Duzele (PW 350)

Produsul este livrat cu 3 duze: - O duză cu jet de apă rotativ, marcată cu eticheta "DUZĂ DURĂ".

• O duză cu jet de apă drept, marcată cu eticheta "DUZĂ DELICATĂ". O duză cu jet de apă drept, marcată cu eticheta "DUZĂ SCURTĂ".

Duza marcată cu eticheta "DUZĂ DURĂ" poate fi utilizată pentru a curăța suprafețe care nu sunt sensibile, de exemplu, căile de acces. Duza cu jet de apă drept marcată cu eticheta "DUZĂ DELICATĂ" poate fi utilizată pentru curățarea suprafețelor sensibile, de exemplu, vehiculele. Duza marcată cu eticheta "DUZĂ SCURTĂ" are un jet de apă drept, cu presiune joasă, care poate fi utilizat pentru a spăla blând o suprafață. Nu poate fi instalată pe tija de pulverizare.

(Fig. 31)

Montarea și demontarea unei duze de pe tija de pulverizare (PW 350)

ATENȚIE: Nu utilizați duza cu jet de apă rotativ pe suprafețe sensibile, de exemplu, pe suprafețe vopsite pe un vehicul. Jetul de apă rotativ poate cauza deteriorarea suprafeței.

• Pentru a instala o duză, țineți tija de pulverizare cu o mână și împingeți duza până când se fixează în poziție. (Fig. 32)
• Pentru a demonta o duză, împingeți clapeta de pe tija de pulverizare și trageți duza afară din tija de pulverizare. (Fig. 33)

Reglarea presiunii jetului de apă (PW 350)

Duza cu jet de apă drept are presiune reglabilă.

• Pentru a mări presiunea jetului de apă, rotiți duza în sens orar. (Fig. 34)
• Pentru a reduce presiunea jetului de apă, rotiți duza în sens antiorar. (Fig. 35)

Montarea și demontarea duzei scurte pentru mânerul pulverizator (PW 350)

Pentru a monta duza, țineți mânerul pulverizator cu o mână și împingeți cuplajul de pe duză în mânerul pulverizator. Rotiți duza spre dreapta și apoi eliberați-o. Duza se fixează în poziție. (Fig. 36) - Pentru a demonta duza, împingeți duza înăuntru și rotiți-o spre stânga. Trageți duza de pe mânerul pulverizator. (Fig. 37)

Duzele (PW 360, PW 370)

Produsul este livrat cu 2 duze:

• O duză 3-în-1 care poate fi montată pe tija de pulverizare.
• O duză scurtă cu jet de apă drept, care poate fi montată pe mânerul pulverizator.

Duza 3-în-1 are 3 poziții de reglare:

„DURA”

DELICATA I

Poziția „DURA” are un jet de apă rotativ și poate fi utilizată pentru a curăța suprafețe care nu sunt sensibile, de exemplu, căile de acces. Poziția „DELICATA I” are un jet de apă drept care poate fi utilizat pentru curățarea suprafețelor sensibile, de exemplu, vehiculele. Poziția „DELICATA II” are un jet de apă drept care poate fi utilizat pentru curățarea suprafețelor sensibile, de exemplu, vehiculele. Pentru PW 370, priviți afișajul produsului pentru utilizarea recomandată.

Duza marcată cu eticheta „DUZĂ SCURTĂ” are un jet de apă drept, cu presiune joasă, care poate fi utilizată pentru a spăla blând o suprafață. Nu poate fi instalată pe tija de pulverizare.

(Fig. 38)

Montarea și demontarea duzei 3-în-1 pentru tija de pulverizare (PW 360, PW 370)

• Pentru a monta duza 3-în-1, urmați pașii de mai jos.

a) Rotiți tija de pulverizare până când simbolul duzei se aliniază cu marcajul de pe mânerul pulverizatorului. (Fig. 39) b) Țineți tija de pulverizare cu o mână și împingeți duza 3-in-1 până când se fixează în poziție. Asigurați-vă că aliniați umărul care are formă pătrată cu crestătura cu formă pătrată. (Fig. 40)

• Pentru a demonta duza 3-in-1, urmați pașii de mai jos.

a) Rotiți tija de pulverizare până când simbolul duzei se aliniază cu marcajul de pe mânerul pulverizatorului. (Fig. 39) b) Apăsați butonul de pe tija de pulverizare și trageți duza 3-in-1 din tija de pulverizare. (Fig. 41)

Reglarea jetului de apă (PW 360, PW 370)

Notă: Când duza 3-in-1 este montată pe tija de pulverizare, este selectat jetul de apă rotativ.

ATENȚIE: Nu utilizați jetul de apă rotativ pe suprafețe sensibile, de exemplu, pe suprafețele vopsite de pe un vehicul. Jetul de apă rotativ poate cauza deteriorarea suprafeței.

• Rotiți tija de pulverizare pentru a selecta poziția de reglare necesară. Poziția de reglare este selectată atunci când auziți un clic. (Fig. 42)

Montarea și demontarea duzei scurte pentru mânerul pulverizatorului (PW 360, PW 370)

• Pentru a monta duza, țineți mânerul pulverizatorului cu o mână și împingeți cuplajul de pe duză în mânerul pulverizatorului. Rotiți duza spre dreapta și apoi eliberați-o. Duza se fixează în poziție. (Fig. 43)
• Pentru a demonta duza, împingeți duza înăuntru și rotiți-o spre stânga. Trageți duza de pe mânerul pulverizatorului. (Fig. 44)

Pentru a utiliza produsul

1. Conectați produsul la o sursă de apă. Consultați Conectarea produsului la o sursă de apă la pagina 436.
2. Purjați sistemul. Consultați Purjarea sistemului la pagina 437.
3. Porniți produsul. Consultați „Pornirea produsului” la pagina 438.

Conectarea produsului la o sursă de apă

Produsul poate fi utilizat cu apă de la rețeaua de apă sau de la o sursă de apă deschisă, de exemplu un lac sau un butoi de apă.

• Pentru a conecta produsul la rețeaua de alimentare cu apă, consultați „Conectarea produsului la rețeaua de apă” la pagina 436.
• Pentru a conecta produsul la o sursă de apă deschisă, consultați „Conectarea produsului la o sursă de apă deschisă” la pagina 437.

Conectarea produsului la rețeaua de apă

1. Montați adaptorul furtunului de grădină la racordul de intrare a apei de pe produs. Consultați „Pentru a instala adaptorul pentru furtunul de grădină” la pagina 434.
2. Conectați furtunul de grădină la sursa de alimentare cu apă. Utilizați un furtun de grădină de ½ inch, cu lungimea de 10-25 m. (Fig. 45)

ATENȚIE: Presiunea apei din rețeaua de alimentare cu apă nu trebuie să depășească 1 MPa (10 bar).

ATENȚIE: Temperatura apei din rețeaua de alimentare cu apă nu trebuie să depășească 40°C.

1. Deschideți robinetul de la rețeaua de alimentare cu apă și asigurați-vă că apa poate curge liber din furtunul de grădină. (Fig. 46)
2. Închideți robinetul de la rețeaua de alimentare cu apă.
3. Conectați furtunul de grădină la racordul de intrare a apei de pe produs. (Fig. 47)
4. Conectați fișa de alimentare la priza electrică.
5. Țineți strâns mânerul pulverizatorului cu o mână și împingeți furtunul de apă de înaltă presiune în racordul rapid de pe mânerul pulverizatorului.

a) PW 350 (Fig. 22) b) PW 360 sau PW 370 (Fig. 23)

1. Deschideți robinetul de la rețeaua de alimentare cu apă.
2. Purjați sistemul înainte de a utiliza produsul.

Consultați Purjarea sistemului la pagina 437.

Conectarea produsului la o sursă de apă deschisă

Produsul poate fi utilizat cu apă dintr-o sursă de apă deschisă, de exemplu un lac sau un butoi de apă.

Utilizați un furtun de aspirație de 1/2 inch (nu este inclus) cu lungimea maximă de 3 m.

(Fig. 48)

ATENȚIE: Temperatura apei din sursa de apă nu trebuie să depășească 20 °C.

ATENȚIE: Produsul nu trebuie să fie la mai mult de 0,5 m deasupra sursei de apă.

1. Dacă este instalat adaptorul pentru furtunul de grădină, scoateți-l din orificiul de admisie a apei de pe produs. (Fig. 49)

ATENȚIE: Nu scoateți filtrul de apă din orificiul de intrare a apei.

1. Conectați un furtun de aspirație (nu este inclus) la orificiul de admisie a apei de pe produs. (Fig. 50)
2. Introduceți furtunul de aspirație în sursa de apă și asigurați-vă că filtrul este complet scufundat.

ATENȚIE: Nu utilizați un furtun de aspirație fără filtru.

1. Împingeți clapeta în direcția mufei rapide de pe mânerul pulverizatorului și trageți în afară furtunul de apă de înaltă presiune.

a) PW 350 (Fig. 24) b) PW 360 și PW 370 (Fig. 25)

1. Conectați fișa de alimentare la o sursă de alimentare.
2. Rotiți comutatorul de alimentare în poziția PORNIT (I) și lăsați produsul să funcționeze timp de 2 minute.
3. Rotiți comutatorul în poziția oprit (0).
4. Țineți strâns mânerul pulverizatorului cu o mână și împingeți furtunul de apă de înaltă presiune în racordul rapid de pe mânerul pulverizatorului.

a) PW 350 (Fig. 22) b) PW 360 și PW 370 (Fig. 23)

1. Purjați sistemul înainte de a utiliza produsul. Consultați "Purjarea sistemului" la pagina 437.

Purjarea sistemului

ATENȚIE: Asigurați-vă că întrerupătorul este în poziția oprit (0) înainte de a purja sistemul.

1. Conectați produsul la o sursă de apă. Consultați "Conectarea produsului la o sursă de apă" la pagina 436.
2. Instalați tija de pulverizare pe mânerul pulverizatorului. Consultați "Pentru a instala tija de stropire" la pagina 435.
3. Deconectați dispozitivul de blocare a întrerupătorului. Consultați "Pentru a cupla și decupla dispozitivul de blocare a întrerupătorului" la pagina 438.
4. Apăsați întrerupătorul și mențineți-l apăsat până când iese apă din duza de pe tija de pulverizare.

a) PW 350 (Fig. 51) b) PW 360 și PW 370 (Fig. 52)

Pentru a deconecta produsul de la sursa de alimentare

1. Rotiti comutatorul in pozitia oprit (0).
2. Dacă produsul este conectat la rețeaua de alimentare cu apă, închideți robinetul de la rețeaua de alimentare cu apă.
3. Dacă produsul este conectat la rețeaua de alimentare cu apă, deconectați furtunul de grădină de la rețeaua de alimentare cu apă. (Fig. 53)
4. Dacă produsul este conectat la o sursă de apă deschisă, scoateți furtunul de sucțiune de la sursa de apă.
5. Apăsați întrerupătorul și mențineți-l apăsat până când nu mai iese apă din duză.
6. Deconectați furtunul de grădină de la admisia de apă de pe produs.
7. Dacă produsul este conectat la o sursă de apă deschisă, deconectați furtunul de sucțiune. (Fig. 54)
8. Împingeți clapeta în direcția mufei rapide de pe mânerul pulverizatorului și trageți afară furtunul de apă de înaltă presiune.

a) PW 350 (Fig. 24) b) PW 360 și PW 370 (Fig. 25)

1. Puneți întrerupătorul în poziția pornit (I). Lăsați produsul să funcționeze până când nu mai iese apă din furtunul de înaltă presiune.
2. Rotiti comutatorul in pozitia oprit (0).
3. Lăsați mânerul pulverizatorului, tija de pulverizare și duzele să se usuce înainte de a depozita produsul.

Pentru a cupla și decupla dispozitivul de blocare a întrerupătorului

• Pentru a cupla dispozitivul de blocare a întrerupătorului, apăsați butonul în poziția blocată. a) PW 350 (Fig. 55) b) PW 360 și PW 370 (Fig. 56)
• Pentru a decupla dispozitivul de blocare a întrerupătorului, apăsați butonul în poziția deblocată.

Pornirea produsului

ATENȚIE: Utilizați produsul numai în poziție verticală. Utilizarea produsului în poziție orizontală poate deteriora produsul.

1. Conectați produsul la o sursă de apă. Consultați Conectarea produsului la o sursă de apă la pagina 436.
2. Conectați fișa de alimentare la o sursă de alimentare.
3. Puneți întrerupătorul în poziția pornit (I). (Fig. 57)
4. Deconectați dispozitivul de blocare a întrerupătorului. Consultați Pentru a cupla și decupla dispozitivul de blocare a întrerupătorului la pagina 438.
5. Apăsați întrerupătorul de pe mânerul pulverizatorului.

Notă: Produsul se oprește automat la eliberarea întrerupătorului.

Oprirea produsului

Notă: Produsul se oprește automat la eliberarea întrerupătorului.

1. Eliberați întrerupătorul de pe mânerul pulverizatorului.
2. Cuplați dispozitivul de blocare a întrerupătorului. Consultați Pentru a cupla și decupla dispozitivul de blocare a întrerupătorului la pagina 438.
3. Rotiti comutatorul in pozitia oprit (0). (Fig. 58)
4. Deconectati fisa de alimentare de la priza electrica.
5. Deconectati produsul de la sursa de apa. Consultati Pentru a deconecta produsul de la sursa de alimentare la pagina 437.

Nota: Deconectati intotdeauna produsul de la sursa de apa daca va indepartati de produs mai mult de 5 minute.

Reglarea unghiului manerului pulverizator (PW 360, PW 370)

1. Apasati butonul si rotiti manerul spre dreapta sau spre stanga. (Fig. 59)
2. Eliberati butonul. Manerul se fixeaza in pozitie.

Utilizarea pulverizatorului de spuma (PW 350)

1. Scoateti pulverizatorul de spuma din suport. (Fig. 60)
2. Umpleti recipientul pulverizatorului cu spuma cu agent de curatare.

ATENTIE: Utilizati numai agenti de curatare recomandati de Husqvarna.

1. Impingeti conexiunea rapida a pulverizatorului de spuma in conexiunea rapida de pe tija de stropire pana cand se blocheaza in pozitie. Flansa de pe pulverizatorul de spuma trebuie sa se alinieze cu canelura din tija de pulverizare. (Fig. 61)
2. Conectati produsul la o sursa de apa. Consultati Conectarea produsului la o sursa de apa la pagina 436.
3. Porniți produsul. Consultați "Pornirea produsului" la pagina 438.

Utilizarea pulverizatorului de spumă (PW 360, PW 370)

1. Scoateți pulverizatorul de spumă din suport. (Fig. 62)
2. Umpleți recipientul pulverizatorului de spumă cu agent de curățare.

ATENȚIE: Utilizați numai agenți de curățare recomandați de Husqvarna.

1. Împingeți cuplajul pe pulverizatorul de spumă în mânerul pulverizator. Rotiți pulverizatorul de spumă spre dreapta și eliberați pulverizatorul de spumă. Pulverizatorul de spumă se fixează în poziție. (Fig. 63)
2. Conectați produsul la o sursă de apă. Consultați "Conectarea produsului la o sursă de apă" la pagina 436.
3. Porniți produsul. Consultați "Pornirea produsului" la pagina 438.
4. Rotiți butonul de pe pulverizatorul de spumă, pentru a regla cantitatea de spumă utilizată. Rotiți butonul spre dreapta pentru a utiliza mai multă spumă. Rotiți butonul spre stânga pentru a utiliza mai puțină spumă. (Fig. 64)
5. Rotiți capacul duzei, pentru a regla modelul de pulverizare cu spumă. Rotiți capacul duzei spre dreapta pentru un model mai restrâns de pulverizare cu spumă sau spre stânga pentru un model mai amplu de pulverizare cu spumă. (Fig. 65)

Întreținerea

Introducere

AVERTISMENT: Înainte de a efectua orice operațiuni de întreținere, citiți și înțelegeți capitolul privind siguranța.

Toate lucrările de service și de reparații la produs necesită instruire specială. Garantăm disponibilitatea unor lucrări profesioniste de reparații și service.

Pentru informații mai detaliate, consultați www.husqvarna.com.

Program de întreținere

Întreținere Înainte	de utiliza- re	După uti- lizare	Înainte de depo- zitare
Effectuanti o inspectie generală. Consultatuți Pentru a efectua o inspectie generală la pagina 439.	X
Curățați produsul. Consultatuți Curățarea produsului la pagina 439.		X
Curățați tija de pulverizare și duzele. Consultatuți Curățarea produsului la pagina 439.		X
Curățați filtrul de apă. Înlocuiți filtrul de apă dacă este deteriorat. Consultatuți Curățarea filtrului de apă la pagina 440.		X
Lubrifiarti garniturile inelare de pe cuplaje. Consultatuți Pentru a lubrifia inelele de etans are de pe cuplaje la pagina 440		X
Curățați filtrul din pulverizatorul de spumă. X

ATENȚIE: Deconectați produsul de la sursa de apă și asigurați-vă că toate componentele sunt uscate înainte de a efectua lucrări de întreținere asupra produsului.

• Asigurați-vă că șuruburile și piulițele produsului sunt strânse.
• Asigurați-vă că niciun cablu de pe produs nu este într-o poziție în care să poată fi deteriorat.
• Verificați furtunul de înaltă presiune pentru uzură și deteriorare.

AVERTISMENT: Nu utilizați produsul dacă furtunul de înaltă presiune este uzat sau deteriorat.

Curățarea produsului

AVERTISMENT: Puneți comutatorul de alimentare în poziția oprit (0) și deconectați fișa de alimentare de la sursa de alimentare înainte de a efectua lucrări de întreținere asupra produsului.

ATENȚIE: Deconectați produsul de la sursa de apă și asigurați-vă că toate componentele sunt uscate înainte de a efectua lucrări de întreținere asupra produsului.

• Curățați piesele externe cu o lavetă uscată.
• Nu utilizați o instalație de spălare cu presiune ridicată pentru a curăța produsul.
• Păstrați orificiile de admisie a aerului curate pentru a vă asigura că produsul are întotdeauna o temperatură suficient de redusă.

Curățarea tijei de pulverizare și a duzelor (PW 350)

AVERTISMENT: Puneți comutatorul de alimentare în poziția oprit (0) și deconectați fișa de alimentare de la sursa

de alimentare înainte de a efectua lucrări de întreținere asupra produsului.

ATENȚIE: Deconectați produsul de la sursa de apă înainte de a efectua operații de întreținere asupra produsului.

1. Dacă o duză este instalată pe tija de pulverizare, îndepărtați-o de pe tija de pulverizare. Consultați Duzele (PW 350) la pagina 435.
2. Curățați duzele, cuplajul de pe tija de pulverizare și cuplajul de pe mânerul pulverizatorului cu apă și săpun. (Fig. 66)
3. Dacă există blocaje în duze, îndepărtați-le cu ajutorul instrumentului de curățare. (Fig. 67)

Curățarea tijei de pulverizare și a duzelor (PW 360, PW 370)

AVERTISMENT: Puneți comutatorul de alimentare în poziția oprit (0) și deconectați fișa de alimentare de la sursa de alimentare înainte de a efectua lucrări de întreținere asupra produsului.

ATENȚIE: Deconectați produsul de la sursa de apă înainte de a efectua operații de întreținere asupra produsului.

1. Dacă o duză este instalată pe tija de pulverizare, îndepărtați-o de pe tija de pulverizare. Consultați Duzele (PW 360, PW 370) la pagina 435.
2. Curățați duzele, cuplajul de pe tija de pulverizare și cuplajul de pe mânerul pulverizatorului cu apă și săpun. (Fig. 68)
3. Dacă există blocaje în duze, îndepărtați-le cu ajutorul instrumentului de curățare. (Fig. 69)

Curățarea filtrului de apă

AVERTISMENT: Puneți comutatorul de alimentare în poziția oprit (0) și deconectați fișa de alimentare de la sursa de alimentare înainte de a efectua lucrări de întreținere asupra produsului.

ATENȚIE: Deconectați produsul de la sursa de apă înainte de a efectua operații de întreținere asupra produsului.

1. Dacă este instalat adaptorul pentru furtunul de grădină, scoateți-l din orificiul de admisie a apei de pe produs. (Fig. 49)
2. Scoateți filtrul de apă. Utilizați un clește. (Fig. 70)
3. Verificați dacă filtrul de apă este deteriorat. Înlocuiți filtrul de apă dacă este deteriorat. (Fig. 71)
4. Spălați filtrul de apă cu apă curată. (Fig. 72)
5. Montați filtrul de aer urmând pașii în ordine inversă.

Curățarea filtrului din pulverizatorul de spumă

1. Împingeți puțin cu grijă stiftul, folosind o cheie hexagonală mică sau cu un obiect similar. (Fig. 73)
2. Scoateți stiftul cu un cleste. (Fig. 74)
3. Rotiți capacul duzei spre stânga și scoateți-l din pulverizatorul de spumă. (Fig. 75)
4. Scoateți inelul. (Fig. 76)
5. Scoateți șurubul și capacul din partea dreaptă. (Fig. 77)
6. Scoateți șurubul și capacul din partea stângă. (Fig. 78)
7. Scoateți clema și ansamblul duzei. (Fig. 79)
8. Scoateți suportul filtrului (A) cu un cleste. (Fig. 80)
9. Împingeți cu grijă filtrul (B) în afară, folosind o cheie hexagonală mică sau cu un obiect similar.
10. Spălați filtrul cu apă curată. Înlocuiți filtrul dacă este deteriorat sau nu poate fi curățat complet. (Fig. 81)
11. Asamblați pulverizatorul de spumă urmând aceiași pași în ordine inversă.

Pentru a lubrifia inelele de etanșare de pe cuplaje

AVERTISMENT: Puneți comutatorul de alimentare în poziția oprit (0) și deconectați fișa de alimentare de la sursa de alimentare înainte de a efectua lucrări de întreținere asupra produsului.

ATENȚIE: Deconectați produsul de la sursa de apă și asigurați-vă că toate componentele sunt uscate înainte de a efectua lucrări de întreținere asupra produsului.

1. Scoateți tija de pulverizare de pe mânerul pulverizator și mânerul pulverizator de pe furtunul de înaltă presiune. Consultați "Pentru a demonta tija de pulverizare" la pagina 435 și "Pentru a demonta mânerul pulverizator" la pagina 435.
2. Lubrifiați cu vaselină inelele de etanșare de pe adaptorul furtunului de grădină, tija de pulverizare și furtunul de înaltă presiune. Pentru tipul corect de vaselină, consultați "Date tehnice" la pagina 443.

(Fig. 82)

Demontarea și montarea capacului tamburului pentru furtun

componentele sunt uscate înainte de a efectua lucrări de întreținere asupra produsului.

AVERTISMENT: Puneți comutatorul de alimentare în poziția oprit (0) și deconectați fișa de alimentare de la sursa de alimentare înainte de a efectua lucrări de întreținere asupra produsului.

Capacul tamburului pentru furtun este fixat cu 3 elemente de blocare.

1. Apăsați cele 3 elemente de blocare și scoateți cu grijă capacul tamburului pentru furtun. (Fig. 83)
2. Pentru a monta capacul tamburului pentru furtun, împingeți-l cu atenție până la blocarea pe poziție.

ATENȚIE: Deconectați produsul de la sursa de apă și asigurați-vă că toate

Depanarea Program de depanare

Problemă Cauza posibilă Solutie
Produsul nu pornește. Fișa de alimentare	are nu este conectăla o priză electrică.	Conectăți fișa de alimentare la o sur-să de alimentare.
	Întrerupătorul este în poziția oprit (0).	Punți Întrerupătorul în poziția pornit(I).
	Prin priza electrică nu circulă curent.	Discutăți cu un electrician autorizat.
	Cablul de alimentare este deteriorar.	Discutăți cu un agent de service au-torizat.
	Protectția termică a oprit alimentarea.	Așteptăți până că produsul se ră-cește înunte de a folosi produsul din nou.
	Se utilizează un tip Incorrect de cablu prelungitor.	Asigurați-vă că ati desfășurat complet cabul prelungitorși că alimentarea cu tensiune corespunde tensiunii pro-dusului.
Afșajul nu pornește că Întrerupătorul principal este în poziția On (I).	Fișa de alimentare nu este conectăla o priză electrică.	Conectăți fișa de alimentare la o sur-să de alimentare.
Siguranța se arde în timpul pornirii tau funționării.	Este適用at un tip incorrect de sigu-ranță.	Asigurați-vă că適用ă o siguranțătemporizata, dinclas "C"bau „K".
Produsul nu se oprește.	Produsul este deteriorar.	Deconectăți fișa de alimentareși discutăți cu un agent de service autori-zat.
Produsul devine prea fierbinte.	Debitul de aer nu este suficient.	Curățați prizele de aer.
Produsul nu fonționează uniform.	Există aer înSYSTEM.	Purjăți sistemul.
Presiunea apei este nesatisfăcătoa-re.	Furtunul este ˆindoit. Asigurați-vă că furtunul nu este ˆin-doit.
	ˆintrerupățorul este ˆn poziția oprit (0).	Puneți intrerupățorul ˆn poziția pornit (1).
	Debitul de apă nu este suficient. Asigurați-vă că produsul este conec-tat corespunzător la sursa de apă. Asigurați-vă că există undebit de apă suficient.
	Filtrul de apă este ˆinfundat. Curățați filtrul de apă.
	Există aer ˆin system. Purjăsi/systemul.
	Accesorul nu este corespunzător.	Asigurați-vă că utilizesci accesorii co-respunzător.
Furtunul de apă de ˆinaltă presiune nu poate fi scos.	Tamburul pentru furtun este blocat. ˆndepațați capacul tamburului pentru furtun ⓷ eliminați blocajul. Curățați tamburul pentru furtun.
Există o scurgere ˆn cuplaje. Garnituril	e inelare sunt uzate sau de-teriorate.	ˆnlocuiți garniturile inelare.

Programul de depanare, afișajul (PW 370)

Problema	Cauza posibilă Solutie
Simbolul de temperatură roșu. PENTRU mai multe informații, consulțați mesa-jul deEROARE de pe afișaj.	Temperatura ambientă din zona de lucru este prea scăzută.	Utilizăți produsul numai cănd tempe- ratura ambientă este de minimum 4 °C.
	Temperatura ambientă din zona de depositare este prea scăzută.	Păstrași produsul în-tr-un spațiu uscat și ferit de ingheț. Asigurați-vă cătem- peratura ambientă din zona de depos- ziture este mai mare de 0 °C.
	Temperatura de intrare a apei este prea ridicată.	Asigurați-vă că temperatura de intra- re a apei este de maximum 40 °C.
Simbolul unealtă roșu. PENTRU mai multe informații, consulțați mesajul deEROARE de pe afișaj	Senzorul de apă nu poate înregistrira nivalul apei.	Opriți produsul și asteptați 5 minu- te înunte de a-l porni din nou. Da- că problema continuă, contactăți un agent de service aprobat.
	Senzorul de temperatură nu poate în- registră temperatura apei.
Simbolul unealtă galben. PENTRU mai multe informații, consulțați mesajul deEROARE de pe afișaj	Se recomanda înlocuirea garniturilor inelare.	Înlocuiți garniturile inelare.
	Se recomanda curățarea filtrului de apă din orificiul de intrare a apei de pe produs.	Curățați filtrul de apă din orificiul de intrare a apei de pe produs.

Transportul, depozitarea și eliminarea

Transport

• Deconectați ștecherul de alimentare de la priza electrică înainte de a transporta produsul.
• Deconectați produsul de la sursa de apă înainte de a transporta produsul.
• Pentru a împiedica deplasarea, fixați bine produsul în timpul transportului.

Depozitarea

• Scurgeți toată apa din produs, furtunul de apă de înaltă presiune și accesoriile înainte de a depozita produsul. Consultați „Pentru a deconecta produsul de la sursa de alimentare” la pagina 437.
• Pregătiți produsul pentru depozitare. Consultați „Pentru a pregăti produsul pentru depozitare” la pagina 443.
• Păstrați produsul într-un spațiu uscat și ferit de îngheț.

Pentru a pregăti produsul pentru depozitare

1. Opriți produsul și deconectați cablul de alimentare de la priza electrică.
2. Deconectați produsul de la sursa de apă. Consultați „Pentru a deconecta produsul de la sursa de alimentare” la pagina 437.
3. Asigurați-vă că toate accesoriile sunt uscate.
4. Așezați pulverizatorul, țeava de pulverizare, pulverizatorul de spumă și duzele în suporturile lor.
5. Deconectați furtunul de apă de înaltă presiune de la mânerul pulverizatorului și înfășurați furtunul de apă de înaltă presiune pe tambur. (Fig. 26)
6. Puneți cablul de alimentare în suport și atașați cureaua. (Fig. 84)
7. Pliiați mânerul de transport. Consultați secțiunea "Plierea și deplierea mânerului de transport" la pagina 435.

Eliminarea la deșeuri

Simbolul de mai jos înseamnă că produsul nu este deșeu casnic. Reciclați-l prin sistemul local de colectare pentru echipamente electrice și electronice. Astfel contribuiți la gestionarea corectă a deșeurilor la sfârșitul duratei de viață. Contactați autoritățile locale, serviciile pentru deșeuri menajere, distribuitorul sau vânzătorul pentru informații. Eliminarea incorectă ca deșeu poate avea efecte negative asupra mediului și sănătății oamenilor, din cauza posibilei prezențe a substanțelor periculoase.

(Fig. 13)

Notă: Simbolul apare pe produs sau pe ambalajul produsului.

Date tehnice

	PW 350 PW 360 P	W 370
Motor Şi pompă
Tip Motor serial AC Motor serial AC Motor serial AC
Putere, W 2100 2100 2300
Interval tensiune, V 230-240 230-240 230-240
Frecventa, Hz 50 50 50
Current nominal, A 10 10 10
Debit de apă maxim, l/min 7,5 7,5 8,3
Presiunea de ieșre a apei, în timul funționări, bar/MPa	125/12,5	125/12,5	135/13,5
Presiune de ieșre maximă apă, bar/ MPa	150/15	160/16	170/17
Presiune de intrare maximă apă, bar/ MPa 10/1	10/1	10/1
Temperatură maximă de intrare a apei, °C/°F	40/104	40/104	40/104
Temperatura maximă de intrare a apei (în modul de aspi-rare), °C/°F	20/68	20/68	20/68
	PW 350 PW 360 PW 370
Clasificare IP IPX5 IPX5 IPX5
Clasă de siguranta Clasa I Clasa 1 Clasa 1
Lubrifierea
Tip de vaselină pentru lubrifierea inelelor de etanșare Vaselina univer-sală alba din sili-con	Vaselina univer-sală alba din sili-con	Vaselina univer-sală alba din sili-con	Vaselina univer-sală alba din sili-con
Greunate
Greunate, kg 21,7 22,1 22,7
Emisii de zgomot 98
Nivel de putere acustică, măsurat dB(A) 86,3 86,3 86
Nivel de putere acustică, garantat LwA dB(A) 85±3 85±3 86±3	6±3
Niveluri de zgomot 99
Nivel de presiune acustică LpA, dB(A) 71,1±2 71,1±2 70,8±2	±2
Niveluri de vibrații 100
Mână/brăț (cu duză standard) m/s2	< 2,5 < 2,5 < 2,5

Accesorii

Accesorii aprobate

Accesorii aprobate	Art. nr.
Agent de curățare pentru suprafețe SC 400 590 65 78-01
Agent de curățare pentru suprafețe SC 300 590 65 79-01
Filtrul de apă 590 65 93-01
Supapă de sens	590 65 95-01
Furtun de sucțiune	590 65 97-01
Pulverizator spumă FS 400	546 87 18-01
Pulverizator spumă FS 300	590 66 04-01
Duză de aspirare a apei	590 66 05-01
Kit perie rotativă	590 66 06-01
Kit vehicul	590 66 07-01
Furtun prelungitor, cu ranforsare textilă, de 8 m	590 66 08-01
Accesorii aprobate Art. nr.
Furtun prelimungitor, ranforsat cu oțel, de 10 m 590 66 09-01
Furtun de curățare a conductelor, 15 m 590 66 10-01
Tijă de pulverizare unghiulară 590 66 11-01
Aparat de spălat piatrași lemn 590 66 12-01
Aparat de spălatși ceruit vehicule 590 66 13-01
Set de garnitur inelare 591 10 64-01

Declarație de conformitate

Declarație de conformitate UE

Noi, Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.: [phone], declaram pe propria răspundere că produsul:

Descriere Sistem de spãlare	sub presiune
Marcă Husqvarna
Tip/Model PW 350, PW 360
Identificare Numerele de serié (^incepænd cu 2023

respectă în totalitate următoarele directive și reglementări UE:

Reglementare Descriere
2006/42/CE „privind echipamente tele tehnice"
2014/30/UE „privind compatibilitatea electromagnetică"
2000/14/CE Anexa V „privind zgomotul emis de echipamente tele utilizezate în exterior"
2011/65/UE	"privind restricţile de'utilizare a anumitor substanțe periculoase la echipamente electri-ce și electronically"

și că au fost aplicate următoarele standarde și/sau specificații tehnice: EN 60335-1:2012/A11:2014/A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 62233:2008, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN 61000-3-3:2013/A2:2021, EN IEC 63000:2018.

Pentru informații privind emisiile de zgomot, consultați Date tehnice la pagina 443.

Huskvarna, 2023-11-20

Claes Losdal, Director de Dezvoltare/Produse de grădinărit Husqvarna AB

Responsabil pentru documentația tehnică

Declarație de conformitate UE

Noi, Husqvarna AB, SE-561 82 Huskvarna, Suedia, tel.:

[phone], declaram pe propria răspundere că

produsul:

Descriere Sistem de spălare	sub presiune
Marcă Husqvarna
Tip/Model PW 370
Identificare Numerele de seréincepânnd cu 2023

respectă în totalitate următoarele directive și

reglementări UE:

Reglementare Descriere
2006/42/CE „privind echipamente tehnice“
2014/30/UE „privind compatibilitatea electromagnetica“
2000/14/CE Anexa V „privind zgomotul emis de echipamentele utilizes în exterior“
2011/65/UE	„privind restricţile de'utilizare a anumitor substanțe periculoase la echipamente electrici- ce și electronice“

și că au fost aplicate următoarele standarde

și/sau specificații tehnice: EN 60335-1:2012/A11:2014/

A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN

60335-2-79:2012, EN 62233:2008, EN 55014-1:2021

EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN

61000-3-11:2019, EN IEC 63000:2018.

Pentru informații privind emisiile de zgomot, consultați

Date tehnice la pagina 443.

Huskvarna, 2023-11-20

Claes Losdal, Director de Dezvoltare/Produse de grădinărit Husqvarna AB

Responsabil pentru documentația tehnică

Cuprins

Introducere 448

Siguranță 450

Asamblare 458

Utilizare 458

Întreținere 463

Punkt ustrarea neispravnostei. 465

Transportare, depozitare și eliminare. 467

Date tehnice. 468

Accesorii. 469

Declarație de conformitate 470

Introducere

Descrierea produsului

Produsul reprezintă o mașină electrică de înaltă presiune. Produsul poate funcționa cu apă de la robinet, folosind diferite mijloace de curățare.

Utilizare conform destinației

Produsul este destinat curățării. Utilizați-l numai în scopuri casnice. Este interzisă utilizarea

produsului pentru alte tipuri de lucrări. În timpul funcționării, produsul trebuie să fie în poziție verticală.

Atenție: Standardele naționale pot impune restricții privind utilizarea produsului.

Prezentarea produsului

(Fig. 1) 1. Furtun de alimentare 2. Mâner de ridicare 3. Duș de evacuare pentru apă 4. Duș de înaltă presiune 5. Casetă pentru furtun 6. Mâner de transport 7. Întrerupător principal 8. Duș (numai PW 370) 9. Duș scurt 10. Suport pentru furtun de alimentare 11. Bandă de cauciuc pentru suportul furtunului de alimentare 12. Filtru de aer 13. Bandă de cauciuc pentru dușul de spumă 14. Suport pentru pistolul de pulverizare și dușul de pulverizare 15. Instrument de curățare a duzelor 16. Suport pentru duș (numai PW 350) 17. Duș de spumă (PW 360 și PW 370) 18. Duș de spumă (PW 350) 19. Duș rotativ (PW 350) 20. Duș cu jet drept (PW 350) 21. Pistol de pulverizare (PW 350) 22. Duș de pulverizare (PW 350) 23. Pistol de pulverizare (PW 360 și PW 370) 24. Duș de pulverizare (PW 360 și PW 370) 25. Duș "3 în 1" (PW 360 și PW 370)

1. Manual de utilizare

O63op dncnnpe (PW 370)

Pe afișaj este afișată informația despre starea dispozitivului. Dacă pe afișaj apare un mesaj, consultați Tabelul de proceduri pentru căutarea și eliminarea defecțiunilor, afișaj (PW 370) de la p. 466.

(Fig. 2)

1. Vedere afișaj 1: informație despre lucrul curent
2. Vedere afișaj 2: informații generale despre lucru
3. MENIU
4. Timpul curent de lucru, mm:ss 101 5.Instrucțiuni de utilizare
5. Consumul curent de apă
6. Temperatura curentă a apei 8.Timpul total de lucru, hh:mm:ss 102 9.Consumul total de apă
7. Temperatura medie a apei

Simbolul dispozitivului

(Fig. 3) AVERTISMENT.

Dispozitivul poate

reprezenta

un pericol

Acest produs este destinat tăierii ierbii și este periculos pentru operator sau pentru persoanele din apropiere. Respectați precauțiile și regulile de exploatare ale produsului.

(Fig. 4)

Înainte de a începe lucrul cu produsul, citiți cu atenție manualul de utilizare și asigurați-vă că înțelegeți instrucțiunile prezentate aici.

(Fig. 5)
