PW 350 - Myjka ciśnieniowa HUSQVARNA - Bezpłatna instrukcja obsługi

Typ produktu	Elektryczna myjka wysokociśnieniowa
Marka	Husqvarna
Model	PW 350
Waga	21,7 kg
Moc nominalna	2100 W
Napięcie zasilania	230-240 V ~ 50 Hz
Prąd nominalny	10 A
Ciśnienie robocze	125 bar
Ciśnienie maksymalne	150 bar
Maks. przepływ wody	7,5 l/min
Maks. ciśnienie wlotowe	10 bar
Maks. temperatura wlotowa	40 °C
Stopień ochrony	IPX5
Klasa bezpieczeństwa	Klasa I
Poziom hałasu (moc akustyczna)	86,3 dB(A)
Poziom drgań	< 2,5 m/s²
Typ silnika	Silnik szeregowy prądu przemiennego
Smarowanie uszczelek	Biały smar silikonowy
Dostarczone dysze	Dysza rotacyjna, dysza strumieniowa prosta, dysza krótka
Zawiera spieniacz piany	Tak
Funkcje bezpieczeństwa	Blokada spustu, zabezpieczenie termiczne, zawór nadmiarowy
Przeznaczenie	Tylko do użytku domowego

Często zadawane pytania - PW 350 HUSQVARNA

Jakie jest ciśnienie robocze myjki PW 350?

Ciśnienie robocze wynosi 125 bar (12,5 MPa), a ciśnienie maksymalne osiąga 150 bar (15 MPa).

Jak uruchomić myjkę ciśnieniową?

Podłącz produkt do źródła wody i zasilania. Ustaw przełącznik w pozycji włączenia (I), odblokuj spust i naciśnij spust mocy. Produkt zatrzymuje się automatycznie po zwolnieniu spustu.

Jakie dysze są dostarczane z PW 350?

Dostarczane są trzy dysze: dysza rotacyjna (BUSE INTENSIVE) do powierzchni niekruchych, dysza strumieniowa prosta (BUSE DOUCE) do powierzchni delikatnych oraz dysza krótka niskociśnieniowa do lekkiego płukania.

Jak wyczyścić filtr wody?

Zdejmij adapter węża ogrodowego, wyjmij filtr wody za pomocą szczypiec, przepłucz go czystą wodą i sprawdź. Wymień go, jeśli jest uszkodzony.

Jak używać spieniacza piany?

Zdejmij spieniacz z uchwytu, napełnij zbiornik środkiem czyszczącym Husqvarna, zamocuj go na lance (PW 350) lub uchwycie (PW 360/370), a następnie uruchom produkt. Ustaw ilość piany za pomocą pokrętła, a kształt za pomocą pokrywy dyszy.

Co zrobić, jeśli produkt nie uruchamia się?

Sprawdź, czy wtyczka jest podłączona, przełącznik jest w pozycji włączenia (I), a źródło zasilania działa. Jeśli zabezpieczenie termiczne zadziałało, poczekaj, aż produkt ostygnie. Jeśli problem nadal występuje, skontaktuj się z autoryzowanym serwisem.

Jak przechowywać myjkę po użyciu?

Zatrzymaj produkt, odłącz zasilanie i wodę, opróżnij wodę z układu, wyczyść akcesoria i osusz je. Zwiń wąż HP na bębnie, umieść przewód na jego uchwycie, złóż uchwyt i schowaj w suchym, zabezpieczonym przed mrozem miejscu.

Jaki smar stosować do uszczelek O-ring?

Użyj białego smaru uniwersalnego na bazie silikonu do smarowania uszczelek O-ring adaptera węża, lancy i węża wysokociśnieniowego.

Czy mogę używać wody z jeziora lub zbiornika?

Tak, z wężem ssącym 1/2 cala (max 3 m, nie w zestawie). Temperatura wody nie może przekraczać 20 °C. Upewnij się, że filtr wody jest zanurzony, a produkt znajduje się nie wyżej niż 0,5 m nad źródłem.

Jakie akcesoria są dostępne dla PW 350?

Homologowane akcesoria, takie jak czyścik powierzchni (SC 400/300), filtr wody, zawór zwrotny, wąż ssący, spieniacz piany FS 400/300, dysza ssąca, zestaw wirujących szczotek, zestaw pojazdowy, węże przedłużające, kolankowa lance itp. Lista znajduje się w instrukcji.

INSTRUKCJA OBSŁUGI PW 350 HUSQVARNA

PL Instrukcja obsługi

PT Manual do utilizador

RO Instrucțiuni de utilizare

RU Руководство по эксплуатации

SK Návod na obsluhu

Kryt bębna węża jest przymocowany za pomocą 3 zatrzasków zabezpieczających.

Blokada podajnika

Blokada podajnika (A) unieruchamia podajnik (B). Gdy blokada podajnika jest w pozycji zablokowanej, podajnik nie może być wciśnięty.

PW350

(Rys. 14)

PW 360 i PW 370

(Rys. 15)

Podajnik

Rozwiązywanie problemów 396

Transport, przechowywanie i utylizacja 397

Dane techniczne 398

Akcesoria 399

Deklaracja zgodności 401

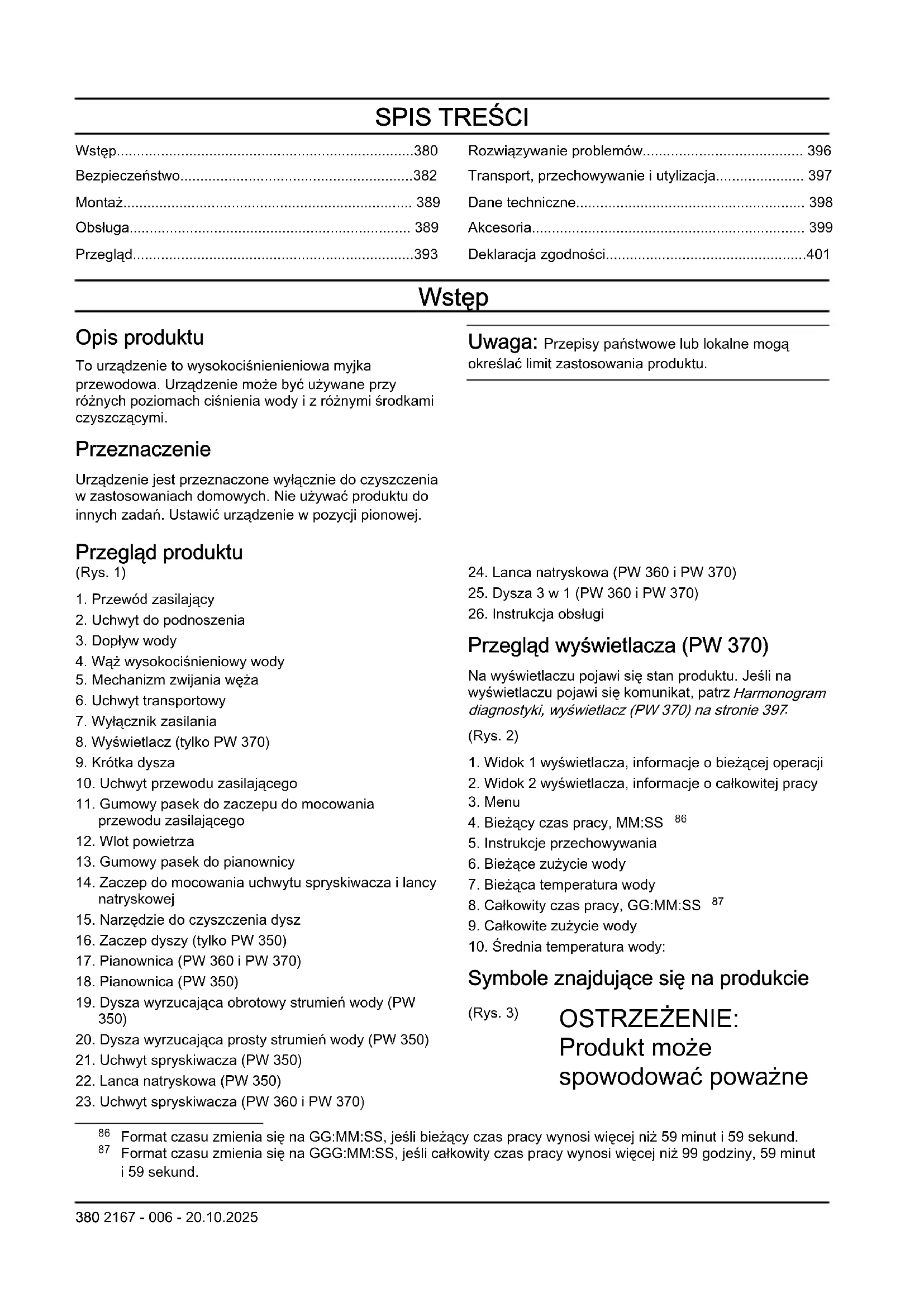

Wstęp

Opis produktu

To urządzenie to wysokociśnieniowa myjka przewodowa. Urządzenie ma być używane przy różnych poziomach ciśnienia wody i z różnymi środkami czyszczącymi.

Przeznaczenie

Urządzenie jest przeznaczone wyłącznie do czyszczenia w zastosowaniach domowych. Nie używać produktu do innych zadań. Ustawić urządzenie w pozycji pionowej.

Przegląd produktu

(Rys. 1) 1. Przewód zasilający 2. Uchwyt do podnoszenia 3. Dopływ wody 4. Wąż wysokociśnieniowy wody 5. Mechanizm zwijania węża 6. Uchwyt transportowy 7. Wyłącznik zasilania 8. Wyświetlacz (tylko PW 370) 9. Krótka dysza 10. Uchwyt przewodu zasilającego 11. Gumowy pasek do zaczepu do mocowania przewodu zasilającego 12. Wlot powietrza 13. Gumowy pasek do pianownicy 14. Zaczep do mocowania uchwytu spryskiwacza i lancy natryskowej 15. Narzędzie do czyszczenia dysz 16. Zaczep dyszy (tylko PW 350) 17. Pianownica (PW 360 i PW 370) 18. Pianownica (PW 350) 19. Dysza wyrzucająca obrotowy strumień wody (PW 350) 20. Dysza wyrzucająca prosty strumień wody (PW 350) 21. Uchwyt spryskiwacza (PW 350) 22. Lanca natryskowa (PW 350) 23. Uchwyt spryskiwacza (PW 360 i PW 370)

Uwaga: Przepisy państwowe lub lokalne mogą określać limit zastosowania produktu.

1. Lanca natryskowa (PW 360 i PW 370)
2. Dysza 3 w 1 (PW 360 i PW 370)
3. Instrukcja obsługi

Przegląd wyświetlacza (PW 370)

Na wyświetlaczu pojawią się stan produktu. Jeśli na wyświetlaczu pojawi się komunikat, patrz Harmonogram diagnostyki, wyświetlacz (PW 370) na stronie 397.

(Rys. 2)

1. Widok 1 wyświetlacza, informacja o bieżącej operacji
2. Widok 2 wyświetlacza, informacja o całkowitej przyczepności
3. Menu
4. Bieżący czas pracy, MM:SS 86
5. Instrukcje przechowywania
6. Bieżące zużycie wody
7. Bieżąca temperatura wody
8. Całkowity czas pracy, GG:MM:SS 87
9. Całkowite zużycie wody
10. Średnia temperatura wody:

Symbole znajdujące się na produkcie

(Rys. 3) OSTRZEŻENIE: Produkt może spowodować poważne

obrażenia ciała lub śmierć operatora lub innych osób. Należy zachować ostrożność i prawidłowo korzystać z produktu.

(Rys. 4)

Przed użyciem produktu należy dokładnie i ze zrozumieniem przeczytać instrukcję obsługi.

(Rys. 5)

Urządzenie nie jest przystosowane do podłączenia do sieci wodociągowej dostarczającej wodę pitną.

(Rys. 6)

Niewłaściwe używanie myjki wysokociśnieniowej może być niebezpieczne. Nie wolno kierować strumienia wody na osoby, urządzenia elektryczne ani samo urządzenie.

(Rys. 7)

Oznaczenia dotyczące ochrony środowiska. Tego produktu ani opakowania nie należy traktować jak odpadów domowych. Należy poddawać

(Rys. 8)

(Rys. 9)

je recyklingowi w zatwierdzonym punkcie zbiórki sprzętu elektrycznego i elektronicznego.

Narzędzie klasy II.

Etykieta emisji hałasu do środowiska zgodnie z dyrektywami oraz przepisami UE i Wielkiej Brytanii, a także przepisami Nowej Południowej Walii „Protection of the Environment Operations (Noise Control) Regulation 2017”. Gwarantowany poziom mocy akustycznej urządzenia jest określony w Danetechniczne na stronie 398 oraz na etykiecie.

(Rys. 10)

Zabezpieczenie przed strumieniem wody pod niskim ciśnieniem docierającym pod dowolnym kątem.

(Rys. 11)

Chroń przed mrozem.

(Rys. 12)

Produkt jest zgodny z odpowiednimi Dyrektywami WE.

Uwaga: Pozostałe symbole/naklejki samoprzylepne umieszczone na produkcie dotyczą wymogów związanych z certyfikatami w niektórych krajach.

Uszkodzenie produktu

Nie odpowiadamy za uszkodzenia naszego produktu, w przypadku gdy:

• Produkt jest nieprawidłowo naprawiany.
• Produkt jest naprawiany przy użyciu części niepochodzących od producenta lub niezatwierdzonych do użycia.
• Produkt jest wyposażony w akcesoria niepochodzące od producenta lub niezatwierdzone przez producenta.
• Produkt nie jest naprawiany w autoryzowanym centrum serwisowym lub przez autoryzowaną placówkę.

Wsparcie

W celu uzyskania pomocy technicznej dotyczącej produktu należy przejść do sekcji Wsparcie na www.husqvarna.com, aby uzyskać dostęp do instrukcji oraz przewodników rozwiązywania problemów lub skorzystać z usługi Self-Service Husqvarna i asystenta produktu (jeśli jest dostępny na danym rynku). Dodatkową pomoc techniczną dotyczącą produktu można uzyskać w swoim punkcie serwisowym Husqvarna.

Bezpieczeństwo

Definicje dotyczące bezpieczeństwa

Ostrzeżenia, uwagi i informacje są używane do zwrócenia uwagi na szczególnie ważne sekcje instrukcji obsługi.

OSTRZEŻENIE: Stosuje się, gdy istnieje ryzyko poważnych obrażeń lub śmierci operatora albo osób postronnych w wyniku nieprzestrzegania instrukcji obsługi.

UWAGA: Stosuje się, gdy istnieje ryzyko uszkodzenia produktu, innych materiałów lub otoczenia w wyniku nieprzestrzegania instrukcji obsługi.

Uwaga: stosuje się, aby przekazać więcej informacji, które są przydatne w danej sytuacji.

Ogólne zasady bezpieczeństwa

OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Produkt ten może być niebezpieczny w przypadku jego nieprawidłowego użytkowania i niedochowania ostrożności. Nieprzestrzeganie instrukcji bezpieczeństwa może spowodować obrażenia ciała lub śmierć. Zawsze zachowywać ostrożność i kierować się zdrowym rozsądkiem. Jeśli

nie ma pewności, w jaki sposób należy obsługiwać to urządzenie w konkretnej sytuacji, przed wznowieniem pracy należy porozmawiać z autoryzowanym punktem serwisowym Husqvarna.

• Pamiętać o tym, że operator ponosi odpowiedzialność za wypadki z udziałem innych ludzi i ich własności.
• Utrzymywać produkt czystym. Upewnić się, że można łatwo odczytać oznaczenia i naklejki.
• Nie wolno pozwalać dzieciom ani osobom, które nie zapoznały się z niniejszymi instrukcjami obsługi, na obsługiwanie urządzenia. Przepisy lokalne mogą narzucić ograniczenia dotyczące wieku operatora urządzenia.
• Na terenie UE: Niniejszy produkt może być obsługiwany przez osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych pod warunkiem, że są one pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego użytkowania urządzenia i rozumieją związane z nim zagrożenia.
• Na terenie UE: Produkt może być obsługiwany przez osoby, które nie mają wymaganego doświadczenia lub wiedzy, pod warunkiem, że są one pod nadzorem lub zostały poinstruowane w zakresie bezpiecznego użytkowania urządzenia i rozumieją związane z nim zagrożenia.
• Poza UE: Niniejszy produkt nie może być obsługiwany przez osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych.
• Poza UE: Produkt nie może być obsługiwany przez osoby, które nie mają wymaganego doświadczenia lub wiedzy. Osoba, która jest zmęczona, chora lub pod wpływem alkoholu, narkotyków lub lekarstw, nie może obsługiwać urządzenia. Stany te mają negatywny wpływ na wzrok, uwagę, koordynację i osąd.
• Nie stosować uszkodzonego produktu.
• Nie wolno dokonywać w maszynie zmian stanowiących modyfikację jej oryginalnej wersji. Nie używać maszyny, jeśli istnieje podejrzenie, że ktoś inny wprowadził w niej zmiany.

Instrukcje bezpieczeństwa dotyczące obsługi

OSTRZEŻENIE:

Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Nie wolno używać urządzenia, jeśli przewód zasilający, wąż wysokociśnieniowy, blokada manetki lub uchwyt spryskiwacza są uszkodzone.
• Przed rozpoczęciem eksploatacji należy sprawdzić urządzenie pod kątem ewentualnych uszkodzeń. W razie uszkodzenia lub braku jakichkolwiek części nie wolno używać urządzenia.
• Mocno trzymać uchwyt spryskiwacza obiema rękami. Siła odbicia pojawia się w momencie pociągnięcia spustu.
• Podczas eksploatacji urządzenia zachować ostrożność. Wysokie ciśnienie generowane przez urządzenie jest niebezpieczne i może spowodować obrażenia ciała.
• Nie wolno kierować wyrzucanego strumienia na

siebie ani w stronę innych osób lub zwierząt.

• Nie wolno kierować wyrzucanego strumienia na siebie ani w stronę innych osób w celu wyczyszczenia obuwia.
• Nie wolno kierować wyrzucanego strumienia w stronę urządzeń elektrycznych ani samego urządzenia. Podczas używania urządzenia należy zawsze nosić zatwierdzone środki ochrony osobistej. Patrz Środki ochrony osobistej na stronie 386.
• Nie wolno używać urządzenia w pobliżu osób, które nie noszą środków ochrony osobistej.
• Przy stosowaniu środka czyszczącego należy przestrzegać instrukcji bezpieczeństwa dotyczących tego środka.
• Należy używać wyłącznie środków czyszczących zalecanych przez firmę Husqvarna. Inne środki czyszczące lub środki chemiczne mogą wpływać na bezpieczeństwo produktu.
• Należy utrzymywać odpowiednie ciśnienie wody, stosować odpowiednie

środki czyszczące oraz używać urządzenia wyłącznie do prac przedstawionych w niniejszej instrukcji. Niewłaściwe ciśnienie wody, stosowanie niewłaściwych środków czyszczących lub używanie urządzenia do prac innych niż opisane w niniejszej instrukcji może spowodować uszkodzenia urządzenia, powierzchni, materiałów lub innych urządzeń. Firma Husqvarna nie ponosi odpowiedzialności za szkody spowodowane nieprawidłowym użytkowaniem.

• Nie zaleca się podłączania urządzenia do sieci wodociągowej dostarczającej wodę pitną. Jeśli konieczne jest podłączenie urządzenia do sieci wodociągowej dostarczającej wodę pitną, należy przestrzegać przepisów lokalnych i krajowych. W razie potrzeby użyć zaworu zwrotnego (nie wchodzi w skład zestawu). Woda przepływająca przez zawór zwrotny jest uważana za niezdatną do picia.
• Nie wolno rozpylać łatwopalnych cieczy. Ryzyko eksplozji.
• Nie wolno pozwalać dzieciom na obsługę produktu.
• Dzieci nie mogą bawić się urządzeniem.
• Nie wolno dopuszczać, aby urządzenie obsługiwały osoby bez przeszkolenia.
• Należy używać wyłącznie akcesoriów i części zamiennych zatwierdzonych przez firmę Husqvarna.
• Upewnić się, że podłączenia elektryczne zostały wykonane przez uprawnionego elektryka i że są zgodne z normą IEC 60364-1.
• Jeśli prąd upływowy przekracza 30 mA przy 30 ms, należy zamontować wyłącznik różnicowoprądowy, który wyłącza obwód. W przypadku braku wyłącznika różnicowoprądowego należy użyć urządzenia, które zapewni uziemienie.
• Należy stosować bezpieczniki rozruchowe silnika/zwłoczne o charakterystyce C lub D, zgodne z normą IEC 898-1 lub IEC947-2, lub odpowiednimi normami innymi niż normy IEC.
• Informacja o impedancji PW 370: Przy podłączaniu myjki wysokociśnieniowej PW 370 do zasilania maksymalna

dopuszczalna impedancja wynosi 0,144 Ω (Zmax). Należy skonsultować się ze specjalistą w zakresie zasilania, aby upewnić się, że sprzęt jest podłączony wyłącznie do źródła zasilania o maksymalnej dopuszczalnej impedancji lub mniejszej.

Urządzenia oznaczone podwójnym napięciem i częstotliwością nie wymagają żadnych regulacji. - Jeśli konieczne jest użycie przedłużacza, należy upewnić się, że jest on odpowiedni do pracy na otwartych przestrzeniach. Upewnić się, że gniazdo znajduje się w odległości co najmniej 60 mm od podłoża. Złącze zawsze musi być suche. - Przed odejściem od urządzenia należy ustawić wyłącznik zasilania w pozycji wyłączonej (0), odłączyć wtyczkę zasilania i załączyć blokadę dźwigni zasilania. - Przed wymianą akcesoriów należy ustawić wyłącznik zasilania w pozycji wyłączonej (0) i odłączyć wtyczkę zasilania. - Przed przystąpieniem do czyszczenia lub konserwacji urządzenia należy ustawić wyłącznik zasilania w pozycji

wyłączonej (0) i odłączyć wtyczkę zasilania.

• Nie wolno używać urządzenia, gdy temperatura otoczenia jest niższa niż 0°C
• Nie wolno uruchamiać zamarzniętego urządzenia.
• Nie wolno używać urządzenia w pomieszczeniach.
• Nie wolno przebywać przy urządzeniu, gdy silnik jest włączony.
• Nie wolno pić wody użytej podczas pracy tego urządzenia.
• Nie obsługiwać produktu w pobliżu otwartych okien.
• Należy uważać na odrzucane przedmioty. Odrzucane przez urządzenie kamienie lub inne przedmioty mogą trafić w oczy, powodując utratę wzroku lub inne poważne obrażenia.
• Jeśli urządzenie nie działa prawidłowo, patrz Rozwiązywanie problemów na stronie 396.

Środki ochrony osobistej

OSTRZEŻENIE: Przed rozpoczęciem użytkowania produktu przeczytać następujące ostrzeżenia.

• Środki ochrony osobistej nie eliminują ryzyka odniesienia obrażeń, ograniczają natomiast ich rozmiar w razie zaistnienia wypadku. Skorzystać z pomocy dilera przy wyborze odpowiedniego sprzętu.
• Należy używać mocnego, przyczepnego obuwia ochronnego lub obuwia roboczego. Nie należy używać otwartego obuwia lub chodzić boso. Stosować odzież ochronną.
• Stosować atestowane ochronniki słuchu.
• Stosować okulary ochronne.
• W trakcie pracy produktu mogą powstawać aerozole. Wdychanie aerozoli może być niebezpieczne dla zdrowia. Jeśli urządzenie jest używane w środowisku, w którym mogą występować niebezpieczne aerozole, należy stosować środki ochrony dróg oddechowych klasy FFP2 lub równoważne.

Urządzenia zabezpieczające na produkcie

OSTRZEŻENIE:

Przed rozpoczęciem użytkowania produktu

przeczytać następujące ostrzeżenia.

• Nie używać produktu z urządzeniami zabezpieczającymi, które są uszkodzone lub nie działają prawidłowo.
• Nie wolno wymontowywać ani modyfikować urządzeń zabezpieczających.
• Regularnie przeprowadzać kontrolę urządzeń zabezpieczających. Jeśli urządzenia zabezpieczające są uszkodzone lub nie działają prawidłowo, należy skontaktować się z warsztatem obsługi technicznej Husqvarna.

Blokada manetki gazu

Blokada spustu (A) zabezpiecza przed przypadkowym naciśnięciem spustu (B). Gdy blokada spustu jest w pozycji zablokowanej, nie można nacisnąć spustu.

PW350

(Rys. 14)

PW360 i PW370

(Rys. 15)

Spust

Urządzenie uruchamia się po naciśnięciu spustu i wyłącza się po zwolnieniu spustu.

Wyłącznik termiczny

Urządzenie jest wyposażone w automatyczny wyłącznik termiczny. Jeśli urządzenie nagrzeje się zbyt mocno, wyłącznik termiczny odłączy zasilanie urządzenia. Jeśli wyłącznik termiczny odłączy zasilanie, należy odczekać, aż urządzenie ostygnie. Wyłącznik termiczny zostanie automatycznie zresetowany, gdy urządzenie będzie wystarczająco chłodne.

Hydrauliczny zawór nadmiarowy

Urządzenie jest wyposażone w zintegrowany hydrauliczny zawór nadmiarowy, który zapobiega zbyt wysokiemu ciśnieniu w układzie.

Instrukcje bezpieczeństwa i dotyczące konserwacji

OSTRZEŻENIE: Przed rozpoczęciem prac konserwacyjnych przy urządzeniu przeczytać poniższe ostrzeżenia.

UWAGA: Po długim okresie przechowywania należy zawsze przeprowadzać konserwację przed uruchomieniem urządzenia.

• Przed przystąpieniem do konserwacji urządzenia należy ustawić wyłącznik zasilania w pozycji wyłączonej (0) i odłączyć wtyczkę zasilania od źródła zasilania.
• Przed przystąpieniem do konserwacji urządzenia należy odłączyć je od źródła wody i upewnić się, że wszystkie części są suche.
• Należy wykonywać jedynie prace konserwacyjne opisane w instrukcji obsługi. Stosować wyłącznie oryginalne akumulatory zalecane przez firmę Husqvarna. Węże wysokociśnieniowe, złączki i złączki mają duże znaczenie dla bezpieczeństwa podczas obsługi urządzenia. Należy używać wyłącznie węży, złączek i złączek zalecanych przez Husqvarna.
• Nie wolno naprawiać urządzenia. Skonsultować

się z punktem serwisowym Husqvarna.

• W przypadku uszkodzenia wtyczki zasilania lub przewodu zasilającego

należy skontaktować się z autoryzowanym punktem serwisowym Husqvarna.

• Dzieci nie mogą czyścić ani konserwować urządzenia.

Montaż

Wstęp

OSTRZEŻENIE: Przed

zmontowaniem produktu należy zapoznać się z rozdziałem dotyczącym bezpieczeństwa.

Montaż adaptera węża ogrodowego

1. Zdjąć osłonę transportową z wlotu wody i wyrzucić ją. (Rys. 16)
2. Zamontować adapter węża ogrodowego na wlocie wody. (Rys. 17)

UWAGA: Upewnić się, że adapter węża ogrodowego jest zainstalowany prosto na wlocie wody. Jeśli adapter

węża ogrodowego nie zostanie zamontowany prosto, może dojść do uszkodzenia gwintu i wycieku.

1. Całkowicie dokręcić adapter węża ogrodowego.
2. Wymontować adapter węża ogrodowego, wykonując czynności w odwrotnej kolejności.

Montaż zaczepu do mocowania uchwytu spryskiwacza i lancy natryskowej

1. Umieścić zaczep do mocowania uchwytu spryskiwacza i lancy natryskowej w odpowiednim położeniu. (Rys. 18)
2. Wkręcić 2 śruby.
3. Umieść narzędzie do czyszczenia w zaczepie.

Obsługa

Wstęp

OSTRZEŻENIE: Przed użyciem produktu należy zapoznać się z rozdziałem dotyczącym bezpieczeństwa.

Husqvarna Connect

Husqvarna Connect to darmowa aplikacja na urządzenia mobilne. Husqvarna Connect

Rozpoczęcie użytkowania Husqvarna Connect

1. Pobrać aplikację Husqvarna Connect na urządzeniu przenośnym.
2. Łączenie w aplikacji Husqvarna Connect.
3. Wykonaj instrukcje wyświetlane w aplikacji Husqvarna Connect, aby nawiązać połączenie i zarejestrować produkt.

Uwaga: Aplikacja Husqvarna Connect nie jest dostępna do pobrania na wszystkich rynkach.

Dodatkowe informacje można uzyskać w centrum serwisowym.

Rozkładanie i składanie uchwytu transportowego

• Aby rozłożyć uchwyt transportowy, należy nacisnąć przyciski po lewej i prawej stronie i pociągnąć uchwyt transportowy do góry. (Rys. 19)
• Aby złożyć uchwyt transportowy, należy nacisnąć przyciski po lewej i prawej stronie i pchnąć uchwyt transportowy w dół. (Rys. 20)

Montaż uchwytu spryskiwacza

1. Wyciągnąć wąż wysokociśnieniowy wody. (Rys. 21)
2. Chwycić mocno uchwyt spryskiwacza jedną ręką i wcisnąć wąż wysokociśnieniowy wody do szybkozłącza w dyszy natryskowej.

Zdejmowanie uchwytu spryskiwacza

1. Nacisnąć klapkę w kierunku szybkozłącza na uchwycie spryskiwacza i wyciągnąć wąż wysokociśnieniowy wody.

1. Obrócić bijnik węża w prawo do czasu całkowitego zwinięcia węża wysokociśnieniowego wody. (Rys. 26)

Montaż lancy natryskowej

1. Przytrzymać uchwyt spryskiwacza jedną ręką i wcisnąć złącze na lancy natryskowej do uchwytu spryskiwacza.

1. Obrócić lancę natryskową w prawo i zwolnić. Lanca natryskowa blokuje się we właściwym położeniu.

Wyjmowanie lancy natryskowej

1. Nacisnąć lancę natryskową i obrócić w lewo.

1. Wyjąć lancę natryskową z uchwytu spryskiwacza.

Dysze (PW 350)

Produkt jest dostarczany z 3 dyszami:

• Jedna dysza wyrzucająca obrotowy strumień wody oznaczona jako „DYSZA DO PRAC CIĘŻKICH”.
• Jedna dysza wyrzucająca prosty strumień wody oznaczona jako „DYSZA DO PRAC LEKKICH”.
• Jedna dysza wyrzucająca prosty strumień wody oznaczona jako „DYSZA KRÓTKA”.

Dysza oznaczona jako „DYSZA DO PRAC CIĘŻKICH” powinna być używana do czyszczenia powierzchni, które nie są podatne na uszkodzenia, np. podjazdów. Dysza oznaczona jako „DYSZA DO PRAC LEKKICH” powinna być używana do czyszczenia delikatnych powierzchni, na przykład pojazdów. Dysza oznaczona jako „KRÓTKA DYSZA” ma prosty strumień wody o niskim ciśnieniu, który powinien być użyty do lekkiego spłukiwania powierzchni. Nie należy jej montować na lancy natryskowej.

(Rys. 31)

Zakładanie dyszy na lancy rozpylającej i jej zdejmowanie (PW 350)

UWAGA: Nie należy używać dyszy wyrzucającej obrotowy strumień wody do czyszczenia powierzchni podatnych na uszkodzenia, na przykład lakierowanych powierzchni pojazdów. Obrotowy strumień wody może spowodować uszkodzenia powierzchni.

• Aby zainstalować dyszę, przytrzymać lancę natryskową i zablokować ją na swoim miejscu. (Rys. 32)
• Aby wyjąć dyszę, nacisnąć klapkę na lancy natryskowej i wyciągnąć dyszę z lancy natryskowej. (Rys. 33)

Regulacja ciśnienia strumienia wody (PW 350)

Dysza wyrzucająca prosty strumień wody ma funkcję regulacji ciśnienia.

• Aby zwiększyć ciśnienie strumienia wody, obrócić dyszę w prawo. (Rys. 34)
• Aby zmniejszyć ciśnienie strumienia wody, obrócić dyszę w lewo. (Rys. 35)

Zakładanie krótkiej dyszy rozpylającej na uchwycie spryskiwacza i jej zdejmowanie (PW 350)

• Aby założyć dyszę, przytrzymać uchwyt spryskiwacza jedną ręką i wcisnąć złącze na dyszy do uchwytu spryskiwacza. Obrócić dyszę w prawo i zwolnić ją. Nasadka zablokuje się we właściwym położeniu. (Rys. 36)
• Aby zdjąć dyszę, należy ją nacisnąć i obrócić w lewo. Wyciągnąć dyszę z uchwytu spryskiwacza. (Rys. 37)

Dysze (PW 360, PW 370)

Produkt jest dostarczany z 2 dyszami:

• Jedna dysza 3-w-1, którą można zainstalować na lancy natryskowej.
• Jedna krótka dysza z prostym strumieniem wody, którą można zamontować na uchwycie spryskiwacza.

Dysza 3-w-1 ma 3 ustawienia:

„PRACE CIĘŻKIE”, „PRACE LEKKIE I”, „PRACE LEKKIE II”

Ustawienie „PRACE CIĘŻKIE” ma obrotowy strumień wody i powinno być używane do czyszczenia powierzchni, które nie są podatne na uszkodzenia, na przykład podjazdów. Ustawienie „PRACE LEKKIE I” ma prosty strumień wody i powinno być używane do czyszczenia delikatnych powierzchni, na przykład malowanych ogrodzeń. Ustawienie „PRACE LEKKIE II” ma prosty strumień wody i powinno być używane do czyszczenia delikatnych powierzchni, na przykład pojazdów. W przypadku PW 370 informacje dotyczące zalecanego użycia znajdują się na wyświetlaczu urządzenia.

Dysza oznaczona jako „Krótka dysza” ma prosty strumień wody o niskim ciśnieniu, który może być użyty do lekkiego spłukiwania powierzchni. Należy ją zamontować na lancy natryskowej.

(Rys. 38)

Zakładanie dyszy 3 w 1 na lancy natryskowej i jej zdejmowanie (PW 360, PW 370)

• Aby zainstalować dyszę 3 w 1, należy wykonać następujące czynności.

a) Obrócić lancę natryskową, aż symbol dyszy zrówna się ze znakiem na uchwycie spryskiwacza. (Rys. 39) b) Przytrzymać lancę natryskową jedną ręką i wcisnąć dyszę 3 w 1, aż zablokuje się na swoim miejscu. Upewnić się, że wypustka o kwadratowym kształcie jest wyrównana z wycięciem o kwadratowym kształcie. (Rys. 40)

• Aby zdjąć dyszę 3 w 1, należy wykonać następujące czynności.

a) Obrócić lancę natryskową, aż symbol dyszy zrówna się ze znakiem na uchwycie spryskiwacza. (Rys. 39) b) Nacisnąć przycisk na lancy natryskowej i wyciągnąć dyszę 3 w 1 z lancy natryskowej. (Rys. 41)

Regulacja strumienia wody (PW 360, PW 370)

Uwaga: Gdy dysza 3 w 1 jest zamontowana na lancy natryskowej, zostaje wybrany obrotowy strumień wody.

UWAGA: Nie należy używać obrotowego strumienia wody do czyszczenia powierzchni podatnych na uszkodzenia, na przykład lakierowanych powierzchni pojazdu. Obrotowy strumień wody może spowodować uszkodzenie powierzchni.

• Obrócić lancę natryskową, aby wybrać odpowiednie ustawienie. Dźwięk kliknięcia oznacza wybór ustawienia. (Rys. 42)

Zakładanie krótkiej dyszy rozpylającej na uchwycie spryskiwacza i jej zdejmowanie (PW 360, PW 370)

• Aby założyć dyszę, przytrzymać uchwyt spryskiwacza jedną ręką i wcisnąć zaczep na dyszy do uchwytu spryskiwacza. Obrócić dyszę w prawo i zwolnić ją. Nasadka zablokuje się we właściwym położeniu. (Rys. 43)
• Aby zdjąć dyszę, należy ją nacisnąć i obrócić w lewo. Wyciągnąć dyszę z uchwytu spryskiwacza. (Rys. 44)

Obsługa produktu

1. Podłączyć urządzenia do źródła wody. Patrz Podłączanie urządzenia do źródła wody na stronie 391.
2. Odprowadzić eklad. Patrz Odprowadzanie ekladu na stronie 392
3. Uruchomić urządzenie. Patrz Uruchamianie produktu na stronie 392.

Podłączanie urządzenia do źródła wody

Urządzenie może działać, wykorzystując wodę z sieci wodociągowej lub wodę z otwartego źródła, na przykład z jeziora lub beczki na wodę.

• Podłączanie urządzenia do sieci wodociągowej, patrz Podłączanie produktu do sieci wodociągowej na stronie 391.
• Podłączanie urządzenia do otwartego źródła wody, patrz Podłączanie urządzenia do otwartego źródła wody na stronie 391.

Podłączanie produktu do sieci wodociągowej

1. Podłączyć adapter węża ogrodowego do wlotu wody urządzenia. Patrz Montaż adaptera węża ogrodowego na stronie 389.
2. Podłączyć wąż ogrodowy do sieci wodociągowej. Użyć węża ogrodowego o średnicy ½" i długości 10-25 m. (Rys. 45)

UWAGA: Ciśnienie wody w sieci wodociągowej nie może przekraczać 1 MPa (10 bar).

UWAGA: Temperatura wody w sieci wodociągowej nie może przekraczać 40°C

1. Otworzyć zawór sieci wodociągowej i upewnić się, że woda może swobodnie wypływać z węża ogrodowego. (Rys. 46)
2. Zamknąć zawór sieci wodociągowej.
3. Podłączyć wąż ogrodowy do złącza wlotu wody urządzenia. (Rys. 47)
4. Podłączyć wtyczkę zasilania do gniazda zasilania.
5. Chwycić mocno uchwyt spryskiwacza jedną ręką i wcisnąć wąż wysokociśnieniowy wody do szybkozłącza w dyszy natryskowej.

1. Otworzyć zawór instalacji wodociągowej.
2. Przed użyciem urządzenia należy odpowietrzyć układ. Patrz Odpowietrzanie układu na stronie 392.

Podłączanie urządzenia do otwartego źródła wody

Urządzenie może działać, wykorzystując wodę z otwartego źródła, na przykład z jeziora lub beczki na wodę. Użyć węża ssącego o średnicy 1/2" i długości maksymalnie 3 m (nie wchodzi w skład zestawu).

(Rys. 48)

UWAGA: Temperatura wody w źródle wody nie może przekraczać 20°C.

UWAGA: Urządzenie nie może znajdować się wyżej niż 0,5 m nad źródłem wody.

1. Jeśli jest zainstalowany adapter węża ogrodowego, wymontować go z wlotu wody urządzenia. (Rys. 49)

UWAGA: Nie demontować filtra wody z wlotu wody.

1. Podłączyć wąż ssący (nie wchodzi w skład zestawu) do wlotu wody urządzenia. (Rys. 50)
2. Włożyć wąż ssący do źródła wody i upewnić się, że filtr jest całkowicie zanurzony.

UWAGA: Nie używać węża sznurowego bez filtra.

1. Nacisnąć klapkę w kierunku szybkozłącza na uchwycie spryskiwacza i wyciągnąć wąż wysokociśnieniowy wody.

1. Włożyć wtyczkę zasilania do gniazda zasilania.
2. Ustawić przełącznik zasilania w pozycji ON (I) i włączyć urządzenie na 2 minuty.
3. Ustawić przełącznik zasilania w pozycji wyłączenia (0).
4. Chwycić mocno uchwyt spryskiwacza jedną ręką i wcisnąć wąż wysokociśnieniowy wody do szybkozłącza w dyszy natryskowej.

1. Przed użyciem urządzenia należy odpowietrzyć układ. Patrz Odpowietrzanie układu na stronie 392.

Odpowietrzanie układu

UWAGA: Przed przystąpieniem do odpowietrzania układu należy upewnić się, że wyłącznik zasilania jest w pozycji wyłączenia (0).

1. Podłączyć urządzenie do źródła wody. Patrz Podłączanie urządzenia do źródła wody na stronie 391.
2. Zamontować lancę natryskową na uchwycie spryskiwacza. Patrz Montaż lancy natryskowej na stronie 390.
3. Włączyć blokadę spustu. Patrz Włączanie i wyłączanie blokady spustu na stronie 392.
4. Nacisnąć spust i przytrzymać do czasu, aż z dyszy na lancy natryskowej zacznie wypływać woda.

Odłączanie urządzenia od źródła wody

1. Ustawić przełącznik zasilania w pozycji wyłączenia (0).
2. Jeśli urządzenie jest podłączone do sieci wodociągowej, zamknąć zawór sieci wodociągowej.
3. Jeśli urządzenie jest podłączone do sieci wodociągowej, odłączyć wąż ogrodowy od sieci wodociągowej. (Rys. 53)
4. Jeśli urządzenie jest podłączone do otwartego źródła wody, wyjąć wąż ssący ze źródła wody.
5. Nacisnąć spust i przytrzymać, aż z dyszy przestanie wypływać woda.
6. Odłączyć wąż ogrodowy od złącza wlotu wody urządzenia.
7. Jeśli urządzenie jest podłączone do otwartego źródła wody, odłączyć wąż ssący. (Rys. 54)
8. Nacisnąć klapkę w kierunku szybkozłącza na uchwycie spryskiwacza i wyjąć wąż wysokociśnieniowy wody.

1. Ustawić przełącznik zasilania w pozycji (I). Pozwolić urządzeniu działać, aż z węża wysokociśnieniowego przestanie wypływać woda.
2. Ustawić przełącznik zasilania w pozycji wyłączenia (0).
3. Przed pozostawieniem urządzenia do przechowywania odczekać, aż uchwyt natryskowy, lanca natryskowa i dysze wyschną.

Włączanie i wyłączanie blokady spustu

• Aby załączyć blokadę spustu, ustawić przycisk w pozycji zablokowanej.

• Aby wyłączyć blokadę spustu, ustawić przycisk w pozycji odblokowanej.

Uruchamianie produktu

UWAGA: Produkt należy używać wyłącznie w pozycji pionowej. Używanie produktu w pozycji poziomej może spowodować jego uszkodzenia.

1. Podłączyć urządzenie do źródła wody. Patrz Podłączanie urządzenia do źródła wody na stronie 391.
2. Włożyć wtyczkę zasilania do gniazda zasilania.
3. Ustawić przycisk zasilania w pozycji (I). (Rys. 57)
4. Wyłączyć blokadę spustu. Patrz Włączanie i wyłączanie blokady spustu na stronie 392
5. Nacisnąć spust na uchwycie spryskiwacza.

Uwaga: Po zwolnieniu spustu urządzenie zatrzyma się automatycznie.

Wyłączanie produktu

Uwaga: Po zwolnieniu spustu urządzenie zatrzyma się automatycznie.

1. Zwolnić spust na uchwycie spryskiwacza.
2. Załączyć blokadę spustu. Patrz Włączanie i wyłączanie blokady spustu na stronie 392
3. Ustawić przełącznik zasilania w pozycji wyłączenia (0). (Rys. 58)
4. Odłączyć przewód zasilania od źródła zasilania.
5. Odłączyć urządzenie od źródła wody. Patrz Odłączanie urządzenia od źródła wody na stronie 392.

Uwaga: Zawsze przed oddaleniem się od urządzenia na dłużej niż 5 minut należy je odłączyć od źródła wody.

Regulacja kąta uchwytu spryskiwacza (PW 360, PW 370)

1. Nacisnąć przycisk i obrócić uchwyt w prawo lub w lewo. (Rys. 59)
2. Zwolnić przycisk. Uchwyt zablokuje się na swoim miejscu.

Używanie pianownicy (PW 350)

1. Wyjąć pianownicę z zaczepu do mocowania. (Rys. 60)
2. Napełnić pojemnik pianownicy środkiem czyszczącym.

UWAGA: Należy używać wyłącznie środków czyszczących zalecanych przez firmę Husqvarna.

1. Wcisnąć szybkozłączkę pianownicy do szybkozłączki lancy natryskowej, aż zablokuje się na swoim miejscu. Występ pianownicy musi być wyrównany z rowkiem w lancy natryskowej. (Rys. 61)
2. Podłączyć urządzenie do źródła wody. Patrz Podłączanie urządzenia do źródła wody na stronie 391.
3. Uruchomić produkt. Patrz Uruchamianie produktu na stronie 392.

Używanie pianownicy (PW 360, PW 370)

1. Wyjąć pianownicę z zaczepu do mocowania. (Rys. 62)
2. Napełnić pojemnik pianownicy środkiem czyszczącym.

UWAGA: Należy używać wyłącznie środków czyszczących zalecanych przez firmę Husqvarna.

1. Wepchnąć złącze pianownicy do uchwytu natryskowej. Obrócić pianownicę w prawo, zwalniając ją w ten sposób. Pianownica blokuje się we właściwym położeniu. (Rys. 63)
2. Podłączyć urządzenie do źródła wody. Patrz Podłączanie urządzenia do źródła wody na stronie 391.
3. Uruchomić produkt. Patrz Uruchamianie produktu na stronie 392.
4. Obrócić pokrętło na pianownicy, aby wyregulować ilość używanej piany. Obrócić pokrętło w prawo, aby użyć większej ilości piany. Obrócić pokrętło w lewo, aby użyć mniejszej ilości piany. (Rys. 64)
5. Obrócić pokrywę dyszy, aby dopasować kształt strumienia piany. Obrócić pokrywę dyszy w prawo, aby zwęzić strumień piany, lub w lewo, aby rozszerzyć strumień piany. (Rys. 65)

Przegląd

Wstęp

OSTRZEŻENIE: Przed przeprowadzeniem konserwacji należy przeczytać i zrozumieć rozdział o bezpieczeństwie.

Do wykonywania wszelkich prac serwisowych i naprawczych konieczne jest specjalistyczne przeszkolenie. Gwarantujemy dostępność profesjonalnych napraw i usług serwisowych.

Aby uzyskać więcej szczegółowych informacji, patrz www.husqvarna.com.

Plan konserwacji

Konserwacja Przed	uzytko- waniem	Po uzy- ciu	Przed przecho- wywa- niem
Przemrowadzić ogólny przyegrād. Patrz Przejęd ogólny na stronie 394.	X
WyczyScić urzadzenia. Patrz Czyszczenia produktu na stronie 394.		X
WyczyScić lancź natryszkowej i dysze. Patrz Czyszczenia produktu na stronie 394.		X
WyczyScić filtr wody. Wymienić filtr powietrza, jestli jest uszkodzony. Patrz Czy- szczenia filtra wody na stronie 395.		X
Nasmarować pierścienie o-ring na zȩczach. Patrz Smarowanie pierścieni o-ring na zȩczach na stronie 395.		X
OczyScić filtr w pianownicy X

Przegląd ogólny

OSTRZEŻENIE: Przed

przystąpieniem do konserwacji urządzenia należy ustawić wyłącznik zasilania w pozycji wyłączonej (0) i odłączyć wtyczkę zasilania od źródła zasilania.

UWAGA: Przed przystąpieniem do konserwacji urządzenia należy odłączyć je od źródła wody i upewnić się, że wszystkie części są suche.

• Należy upewnić się, że nakrętki i śruby urządzenia są dokręcone.
• Upewnić się, że przewody produktu nie znajdują się w położeniu, w którym mogłyby ulec uszkodzeniu.
• Sprawdzić wąż wysokociśnieniowy pod kątem zużycia lub uszkodzenia.

OSTRZEŻENIE: Jeśli wąż wysokociśnieniowy jest zużyty lub uszkodzony, nie wolno używać urządzenia.

Czyszczenie produktu

OSTRZEŻENIE: Przed

przystąpieniem do konserwacji urządzenia należy ustawić wyłącznik zasilania w pozycji wyłączonej (0) i odłączyć wtyczkę zasilania od źródła zasilania.

UWAGA: Przed przystąpieniem do konserwacji urządzenia należy odłączyć je od źródła wody i upewnić się, że wszystkie części są suche.

• Oczyścić wszystkie powierzchnie zewnętrzne suchą ściereczką.
• Nie używać myjek wysokociśnieniowych do czyszczenia urządzenia.
• Należy dbać o czystość i drożność otworów powietrznych, aby temperatura urządzenia była zawsze odpowiednio niska.

Czyszczenie lancy natryskowej i dysz (PW 350)

OSTRZEŻENIE: Przed

przystąpieniem do konserwacji urządzenia należy ustawić wyłącznik zasilania w pozycji wyłączonej (0) i odłączyć wtyczkę zasilania od źródła zasilania.

UWAGA: Przed rozpoczęciem

czynności konserwacyjnych odłączyć urządzenie od źródła wody.

1. Jeśli dysza jest zamontowana w lancy natryskowej, należy ją wyjąć z lancy natryskowej. Patrz Dysze (PW 350) na stronie 390.
2. Umyć dyszę, złącze lancy i złącze uchwytu spryskiwacza wodą z mydłem. (Rys. 66)
3. Jeśli dysze są niedrożne, udrożnić je za pomocą narzędzia do czyszczenia. (Rys. 67)

Czyszczenie lancy natryskowej i dysz (PW 360, PW 370)

OSTRZEŻENIE: Przed przystąpieniem do konserwacji urządzenia należy ustawić wyłącznik zasilania w pozycji wyłączonej (0) i odłączyć wtyczkę zasilania od źródła zasilania.

UWAGA: Przed rozpoczęciem czynności konserwacyjnych odłączyć urządzenie od źródła wody.

1. Jeśli dysza jest zamontowana w lancy natryskowej, należy ją wyjąć z lancy natryskowej. Patrz Dysze (PW 360, PW 370) na stronie 390.
2. Umyć dyszę, złącze lancy i złącze uchwytu spryskiwacza wodą z mydłem. (Rys. 68)
3. Jeśli dysze są niedrożne, udrożnić je za pomocą narzędzia do czyszczenia. (Rys. 69)

Czyszczenie filtra wody

OSTRZEŻENIE: Przed przystąpieniem do konserwacji urządzenia należy ustawić wyłącznik zasilania w pozycji wyłączonej (0) i odłączyć wtyczkę zasilania od źródła zasilania.

UWAGA: Przed rozpoczęciem czynności konserwacyjnych odłączyć urządzenie od źródła wody.

1. Jeśli jest zainstalowany adapter węża ogrodowego, wymontuj go z wlotu wody urządzenia. (Rys. 49)
2. Wyciągnąć filtr wody. Użyć kombinerki. (Rys. 70)
3. Sprawdzić filtr wody pod kątem uszkodzeń. Wymienić filtr wody, jeśli jest uszkodzony. (Rys. 71)
4. Przepłukać filtr wody czystą wodą. (Rys. 72)
5. Zamontować filtr wody, wykonując powyższe czynności w odwrotnej kolejności.

Czyszczenie filtra w pianownicy

1. Ostrożnie wypchnąć sworzeń na niewielką odległość małym kluczem imbusowym lub podobnym narzędziem. (Rys. 73)
2. Wyciągnąć sworzeń przy użyciu szczypiec. (Rys. 74)
3. Obrócić pokrywę w lewo i zdjąć ją z pianownicy. (Rys. 75)
4. Wymontować pierścień. (Rys. 76)
5. Wykręcić śruby i zdjąć pokrywę z prawej strony. (Rys. 77)
6. Wykręcić śruby i zdjąć pokrywę z lewej strony. (Rys. 78)
7. Zdjąć zacisk i wymontować zespół dyszy. (Rys. 79)
8. Za pomocą szczypiec wyciągnąć uchwyt filtra (A). (Rys. 80)
9. Ostrożnie wypchnąć filtr (B) za pomocą małego klucza imbusowego lub podobnego narzędzia.
10. Przepłukać filtr czystą wodą. Jeśli filtr jest uszkodzony lub nie można go doczyścić, należy go wymienić. (Rys. 81)
11. Złożyć pianownicę, wykonując działania w odwrotnej kolejności.

Smarowanie pierścieni o-ring na złączach

OSTRZEŻENIE: Przed przystąpieniem do konserwacji urządzenia należy ustawić wyłącznik zasilania w pozycji wyłączonej (0) i odłączyć wtyczkę zasilania od źródła zasilania.

UWAGA: Przed przystąpieniem do konserwacji urządzenia należy odłączyć je od źródła wody i upewnić się, że wszystkie części są suche.

1. Odlączyć lancę natryskową od uchwytu spryskiwacza, a uchwyt spryskiwacza od węża wysokociśnieniowego. Patrz Wyjmowanie lancy natryskowej na stronie 390 i Zdejmowanie uchwytu spryskiwacza na stronie 389.
2. Nasmarować pierścienie o-ring adaptera węża ogrodowego, lancy natryskowej i węża wysokociśnieniowego smarem. Prawidłowy typ smaru — patrz Dane techniczne na stronie 398.

(Rys. 82)

Demontaż i montaż osłony bębna węża

OSTRZEŻENIE: Przed przystąpieniem do konserwacji urządzenia należy ustawić wyłącznik zasilania w pozycji wyłączonej (0) i odłączyć wtyczkę zasilania od źródła zasilania.

UWAGA: Przed przystąpieniem do konserwacji urządzenia należy odłączyć je od źródła wody i upewnić się, że wszystkie części są suche.

Osłona bębna węża jest zamocowana 3 zatrzaskami.

1. Wcisnąć 3 zatrzaski i ostrożnie zdjąć osłonę bębna węża. (Rys. 83)

Rozwiązywanie problemów

Schemat diagnostyki

Problem Możliwa przyczyna Rozwiȩzanie
Produkt nie uruchamia są. Wtyczka zasilania nie jest podlaczenia do gniaźda zasilania.	Wtȩzyć wticzkę zasilania do gniaźda zasilania.
	Ustawic przyłącznik zasilania w po-zycji (I).
	Gniaźdo zasilania nie jest pod napięciem.	Skontaktuść są za autoryzowanym elektrykiem.
	Przewód zasilajczy jest uszkodzony. $	Skontakuć są za autoryzowanym punktem serwisowym.
	Wtȩcznik termiczny przerwał obworzazilania.	Odczekość na ostygniȩcie ur.§zdenia przywnym uruchomieniem.
	Uzyto nowośćwo typu kabla przy.§	Upewność są,重点领域 są cal-kowicie rozwymią i są napiȩcie od-powiada parametrom napiȩciwym ur.§zdenia.
Utrądzenie nie uruchamia są,[gdy prȩclacznik w.l./wyl. znajduje są w połozeniu „Wi.” (I).	Wtyczka zasilania nie jest podlaczenia do gniaźda zasilania.	Wtȩzyć wticzkę zasilania do gniaźda zasilania.
Bezpiecznik wyzwala są podczas rozruchu lub przy.	Uzyto nowośćwo typu bezpieczniki.	Upewność są,重点领域 są bezpiecznik zwoczny o klasie „C” lub „K”.
Utrądzenie nie zatrzymuju sie. Produkt jest uszkodzony. Odlączyć wticzkę zasilania i skon-taktości są za autoryzowanym punk-tem serwisowym.
Produkt staje są zbyt gorący. PrzejCy w powietrza jest nowystar-czajcy.		OczyScić wloty powietrza.
Produkt nie pracuje płyyny. Uklass jest zapowietrzony. Odnpowietrzyć uklass.
C)iśnienie wody nie jest odpowiednie. Wzędz jest zangiety. Sprawdzić,&CZYCI są zangiety.
Przewȩcznik zasilania jest w pozycji (0).		Ustawic przyłącznik zasilania w po-zycji (I).
PrzejCy wody nie jest wystarczajcy.		Upewność są,重点领域 są prawnid-łowowo podlaczenia do zȩdla wody. Upewność są,重点领域 są zȩpCy wody jest wystarczajcy.
Filtr wody jest niedrozny. WyczyScić f# tr wody.
Ukrad jest zapowietrzony. Odnpowietrzyć uklass.
Nieprawidłow e akcesorium. Upewnić są,重点领域 są uzywane prawnid-łowowe akcesorium.
Problem Mnżliwa przyczyna Rozwiȩzaniae
Nie要去 są węźne są zȩzyte lub uz-kodzone.	Będen są zȩzyte lub uz-kodzone.	OćzyScić są zȩzyte lub uz-kodzone.

Harmonogram diagnostyki, wyświetlacz (PW 370)

Problem Mnöliwa przyczyna Rozwiȩzanie
Czerwony symbol temperature. Wieje informantówmi maybeznaleźć w konmukatie o będzie na wyświetlaczu.	Temperatura otoczenia w obszarze pracy jest zbyt niska.	Urzejdenie mnja obstruguwuć tylkowtedy, gdy temperatura otoczeniawynosi 4°C lub wisciej.
	Temperatura otoczenia wjejmi przechowywania jest zbyt niska.	Przechowywuć urzejdenie w suchymjejmi, nie narazonym na przymroz-ki. Upewnić są, są tematura oto-czenia w jejmi既有nywnia jest wyźsa niż 0°C.
	Temperatura dopłyjaw)—nej wody jest zbyt wysoka.	Upewnić są, są temperatura dopy—jaw)—nej wody wynosi maksymalnie 40°C.
Czerwony symbol naręźdia. Wieje"—inform)—wo)—zna)—ć w komuni—katie o będzie na wy)—wietlaczu	Czujnik wodyNie rejestruje poziomu wody.	Wymi)—urzejdenie i odczek)—5 minut przydìn umoryn umuchiem wzy—we—we"—jęsli problem utrzy—we—we"—skontak—to—which są auto—ryzowany warsztatem ob)—technicznej.
	Czujnik temperaturyNie rejestruje temperatury wody.
Zóły symbol nar)—dzia. Wie)—cej—inform)—wo)—zna)—ć w komunik)—o b)—dzie na wy)—wietlaczu	Zaleca są wymian)—pie)—ci)—nieni o-ring.	Wymi)—pie)—ci)—nieni o-ring.
	Zaleca są czyszcz)—wie)—fina.—wyc)—ci)—nieni wlocie wody ur)—d)—z.—nieni wyc)—ci)—nieni wyc)—ci)—nieni wyc)—ci)—nieni wyc)—ci)—nieni wyc)—ci)—nieni wyc)—ci)—nieni wyc)—ci)—nieni wyc)—ci)—nieni wyc)—ci)—nieni wyc)—ci)—nieni wyc)—ci)—nieni wyc)—ci)—nieni wyc)—ci)—nieni—

Transport, przechowywanie i utylizacja

Transportowanie

• Przed transportem urządzenia należy odłączyć wtyczkę zasilania od źródła zasilania.
• Przed transportem urządzenia należy odłączyć urządzenie od źródła wody.
• Zamocować urządzenie na czas transportu tak, aby było unieruchomione.

Przechowywanie

• Przed włożeniem urządzenia do przechowywania należy spuścić całą wodę z urządzenia, węża wysokociśnieniowego wody i akcesoriów. Patrz Odłączanie urządzenia od źródła wody na stronie 392.
• Przygotowanie urządzenia do przechowywania. Patrz Przygotowanie urządzenia do przechowywania na stronie 398.
• Przechowywać urządzenie w suchym miejscu, nienarażonym na przymrozki.

Przygotowanie urządzenia do przechowywania

1. Wyłączyć urządzenie i odłączyć przewód zasilający od źródła zasilania.
2. Odłączyć urządzenie od źródła wody. Patrz Odłączanie urządzenia od źródła wody na stronie 392.
3. Upewnić się, że wszystkie akcesoria są suche.
4. Umieścić uchwyt spryskiwacza, lancę natryskową, pianownik i dysze w ich zaczepach do mocowania.
5. Odłączyć wąż wysokociśnieniowy od uchwytu spryskiwacza i nawinąć wąż wysokociśnieniowy na bęben węża. (Rys. 26)
6. Umieścić przewód zasilający w zaczepie do mocowania i założyć pasek. (Rys. 84)
7. Złożyć uchwyt transportowy. Patrz Rozkładanie i składanie uchwytu transportowego na stronie 389.

Utylizacja

Symbol ten oznacza, że produkt nie stanowi odpadu gospodarczego. Należy poddać go recyklingowi za pośrednictwem lokalnego systemu zbiórki sprzętu elektrycznego i elektronicznego. Pozwala to na prawidłowe zarządzanie urządzeniem, które osiągnęło koniec okresu eksploatacji. W celu uzyskania informacji należy skontaktować się z lokalnymi władzami, służbami zajmującymi się odpadami komunalnymi, dilerem lub sprzedawcą Husqvarna. Nieprawidłowa utylizacja może mieć negatywny wpływ na środowisko i zdrowie ludzi ze względu na potencjalną obecność substancji niebezpiecznych.

(Rys. 13)

Uwaga: symbol widoczny jest na urządzeniu lub opakowaniu produktu.

Dane techniczne

	PW 350 PW 360 PW 370
Silnik i pompa
Typ Silnik AC Silnik AC Silnik AC
Moc, W 2100 2100 2300
Zakres napięcía, V 230-240 230-240 230-240
Czȩstotliwość, Hz 50 50 50
Prȩd znamionowy, A 10 10 10
Maks. przyȩw wody, l/min 7,5 7,5 8,3
Ciȩnienie wyjsciowe wody, w trakcie pracy, bar/MPa 125/1	2,5 125/12,5 135/1	3,5
Maks. ciȩnienie wody na wylocie, bar/MPa	150/15	160/16	170/17
Maks. ciȩnienie wody na wlocie, bar/MPa	10/1	10/1	10/1
Maks. temperatura wody na wlocie, °C/°F	40/104	40/104	40/104
Maks. temperatura wody na wlocie (w trybie ssania), °C/°F.	20/68	20/68	20/68
Stopiéń ochrony IP	IPX5	IPX5	IPX5
Klasa bezpieczność	Klasa I	Klasa 1	Klasa 1
Smarowanie
Typ smaru do smarOWANIA pierścieni o-ring	Universalny biały smar silikonowy	Universalny biały smar silikonowy	Universalny biały smar silikonowy
Waga
Masa, kg 21,7 22,1 22,7
Poziom hałasu 88
Zmierzony poziom mocy akustycznej, w dB(A) 86,3 86,3 86	86
Poziom gośnosci, gwarantOWa moc akustyczna LWA dB(A)	85±3 85±3 86±3
Poziomy gośnosci 89
Poziom ciśnienia akustycznégo Lpa, dB (A) 71,1±2 71,1±2	70,8±2
Poziomy drgań 90
Dłon/ramie (ze standardowej dysza) m/s2	<2,5 <2,5 <2,5

Akcesoria

Zatwierdzone akcesoria

Zatwierdzone akcesoria	Nr art.
Środek do czyszczenia powierzchni SC 400 590 65 78-01
Środek do czyszczenia powierzchni SC 300 590 65 79-01
Filtr wody 590 65 93-01
Zawór zwrotny 590 65 95-01
Wąź ssący 590 65 97-01
Pianownica FS 400 546 87 18-01
Pianownica FS 300 590 66 04-01
Dysza ssąca do wody 590 66 05-01
Zestaw szczotek obrotowych 590 66 06-01
Zestaw do pijazdong 590 66 07-01
Wąź przyȩżajczy, tkanine wzmocniona, 8 m 590 66 08-01
Wąź przyȩżajczy, stal wzmocniona, 10 m	590 66 09-01
Wąź do czyszczenia rur, 15 m	590 66 10-01
Kątowa lanca natryskowa	590 66 11-01
Środek czyszczamy do kamenia i drewna	590 66 12-01
Środek do czyszczenia pijazdong i wosk	590 66 13-01
Zatwierdzone akcesoria Nr art.
Zestaw pierScieni o-ring 591 10 64-01

Deklaracja zgodności

Deklaracja zgodności UE

My, Husqvarna AB, SE-561 82 Huskvarna, Szwecja, tel: [phone], deklarujemy z pełną odpowiedzialnością, że produkt:

Opis Myjka cijsnieniowa
Marka Husqvarna
Typ/model PW 350, PW 360
Identyifikacja Numery seryjne	z roku 2023 i nowsze

spełnia wszystkie wymogi określone w odpowiednich dyrektywach i przepisach UE:

Przepis Opis
2006/42/WE „w sprawie maszyn"
2014/30/UE „w sprawie kompatybilnosci elektromagnetycznej"
2000/14/WE, zaȩcznik V „dotyczna emisi hałasu doŚrodkowska"
2011/65/UE	„dotyczna ograniczenia użycia niedźórych substancji niebezpiecznych w sprȩcie elektrycznym i elektronicznym“

oraz został zaprojektowany zgodnie z następującymi normami i specyfikacjami technicznymi: EN 60335-1:2012/A11:2014/ A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 62233:2008, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN 61000-3-3:2013/A2:2021, EN IEC 63000:2018.

Informacje dotyczące emisji hałasu, patrz Dane techniczne na stronie 398.

Huskvarna, 2023-11-20

Claes Losdal, Szef ds. Rozwoju Produkcji/Produkty ogrodowe, Husqvarna AB

Osoba odpowiedzialna za dokumentację techniczną

Deklaracja zgodności UE

My, Husqvarna AB, SE-561 82 Huskvarna, Szwecja, tel: [phone], deklarujemy z pełną odpowiedzialnością, że produkt:

Opis Myjka ci-cnieniowa
Marka Husqvarna
Typ/model PW 370
Identyfikacja Numery seryjne z roku 2023 i nowsze

spełnia wszystkie wymogi określone w odpowiednich dyrektywach i przepisach UE:

Przepis Opis
2006/42/WE „w sprawie maszyn"
2014/30/UE „w sprawie kompatybilnosci elektromagnetycznej"
2000/14/WE, zaȩcznik V „dotyczaca emisi jhałasu do Środkowska"
2011/65/UE	„dotyczaca ograniczenia użycia sąteńczych substancji niebezpiecznych w sprȩcie elektrycznym i elektronicznym“

oraz został zaprojektowany zgodnie z następującymi normami i specyfikacjami technicznymi: EN 60335-1:2012/A11:2014/A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 62233:2008, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN 61000-3-11:2019, EN IEC 63000:2018.

Informacja dotycząca emisji hałasu, patrz Dane techniczne na stronie 398.

Huskvarna, 2023-11-20

Claes Losdal, Szef ds. Rozwoju Produkcji/Produkty ogrodowe, Husqvarna AB

Osoba odpowiedzialna za dokumentację techniczną

INDEKS

Wprowadzenie. 403

Bezpieczeństwo. 405

Montaż. 411

Działanie. 412

Konserwacja. 416

Rozwiązywanie problemów. 419

zmysłami lub umysłowymi zdolnościami.

Rozkładanie i składanie uchwytu transportowego

Podczas rozkładania uchwytu transportowego naciśnij przyciski po lewej i prawej stronie i pociągnij uchwyt transportowy do góry. (Rys. 19) Podczas składania uchwytu transportowego naciśnij przyciski po lewej i prawej stronie i popchnij uchwyt transportowy w dół. (Rys. 20)

Podłączenie uchwytu czyszczącego

1. Wciśnij wąż wysokociśnieniowy do wody. (Rys. 21)
2. Mocno trzymaj uchwyt czyszczący jedną ręką i wciśnij końcówkę węża wysokociśnieniowego do wody w szybkozłącze na uchwycie.

a) PW 350 (Rys. 22) b) PW 360 i PW 370 (Rys. 23)

Odłączenie uchwytu czyszczącego

Naciśnij spust pistoletu

Oryginalne instrukcje
