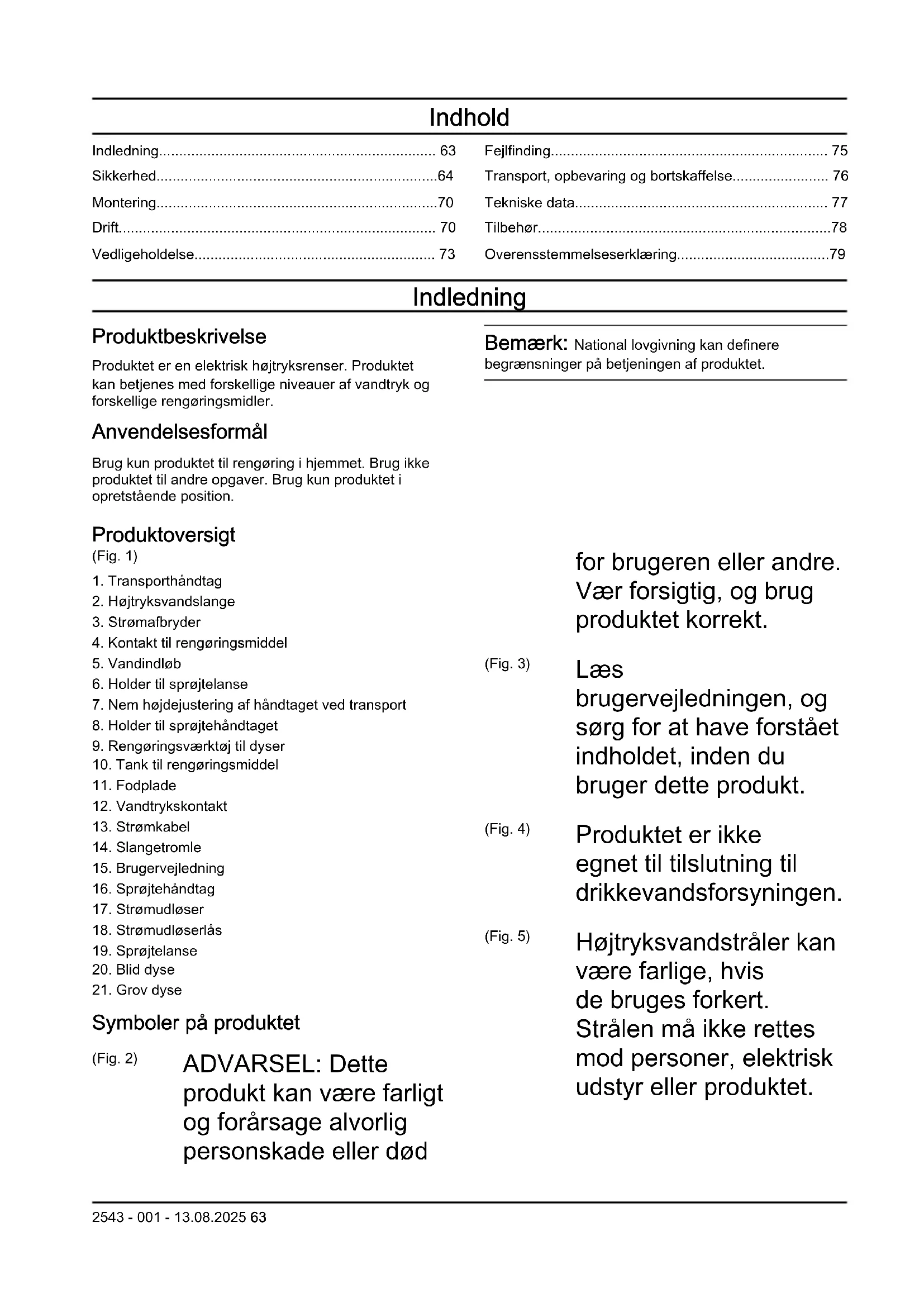

BRUGSANVISNING PW 480 HUSQVARNA

Produktet er en elektrisk højtryksrenser. Produktet kan betjenes med forskellige niveauer af vandtryk og forskellige rengøringsmidler.

Anvendelsesformål

Brug kun produktet til rengøring i hjemmet. Brug ikke produktet til andre opgaver. Brug kun produktet i opretstående position.

Bemærk: National lovgivning kan definere begrænsninger på betjeningen af produktet.

Produktoversigt

(Fig. 1)

1. Transporthåndtag

2. Højtryksvandslange

3. Strømafbryder

4. Kontakt til rengøringsmiddel

5. Vandindløb (Fig. 3)

6. Holder til sprøjtelanse

7. Nem højdejustering af håndtaget ved transport

8. Holder til sprøjtehåndtaget

9. Rengøringsværktøj til dyser

10. Tank til rengøringsmiddel

11. Fodplade

12. Vandtrykskontakt

13. Strømkabel (Fig. 4)

14. Slangetromle

15. Brugervejledning

16. Sprøjtehåndtag

17. Strømudløser

18. Strømudløserlås (Fig. 5)

19. Sprøjtelanse

20. Blid dyse

21. Grov dyse

(Fig. 2) ADVARSEL: Dette produkt kan være farligt og forårsage alvorlig personskade eller død

for brugeren eller andre. Vær forsigtig, og brug produktet korrekt.

(Fig. 3)

Læs brugervejledningen, og sørg for at have forstået indholdet, inden du bruger dette produkt.

(Fig. 4)

Produktet er ikke egnet til tilslutning til drikkevandsforsyningen.

(Fig. 5)

Højtryksvandstråler kan være farlige, hvis de bruges forkert. Strålen må ikke rettes mod personer, elektrisk udstyr eller produktet.

(Fig. 6)

Miljømærke. Produktet og produktemballagen er ikke almindeligt husholdningsaffald. Aflever det på en godkendt genbrugsstation til elektrisk og elektronisk udstyr.

(Fig. 7)

Klasse II-værktøj.

(Fig. 8)

Mærkat vedrørende støjemission til omgivelserne i henhold til direktiver og regulativer i EU og Storbritannien og New South Wales' lovgivning om "Beskyttelse af miljøet (støjbegrænsning) forordning 2017". Produktets garanterede lydeffektniveau er angivet i Tekniske data

på side 77 og på mærkaten.

(Fig. 9)

Skal holdes væk fra frost.

(Fig. 11)

Produktet er i overensstemmelse med de gældende EF- direktiver.

Bemærk: Andre symboler/mærkater på produktet henviser til certificeringskrav på visse markeder.

Skader på produktet

Vi er ikke ansvarlige for skader på vores produkt, hvis:

• produktet er forkert repareret.
• produktet er repareret med dele, der ikke er fra producenten eller ikke er godkendt af producenten
• produktet har tilbehør, der ikke er fra producenten eller ikke er godkendt af producenten.
• produktet ikke er repareret på et godkendt servicecenter eller af en godkendt myndighed.

Support

Du kan få support til produktet ved at gå til afsnittet Support om www.husqvarna.com at få adgang til instruktioner, fejlfindingsvejledninger eller bruge Husqvarna selvbetjeningen og produktassistenten (hvis tilgængelig på dit marked). Tal med din Husqvarna-serviceforhandler for at få support til dit produkt.

Sikkerhed

Sikkerhedsdefinitioner

Advarsler, forholdsregler og bemærkninger bruges til at pege på særligt vigtige dele af brugsanvisningen.

ADVARSEL: Bruges, hvis føreren udsætter sig selv eller omkringstående personer for risiko for personskade

eller dødsfald ved tilsidesættelse af instruktionerne i brugsanvisningen.

BEMÆRK: Bruges, hvis der er risiko for skader på produktet, andre materialer eller det omgivende område ved tilsidesættelse af instruktionerne i brugsanvisningen.

Bemærk: Bruges til at give yderligere oplysninger, der er nødvendige i en given situation.

Sikkerhedsinstruktioner for betjening

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug ikke produktet, hvis strømkablet, højtryksslangen, udløserlåsen eller sprøjtehändtaget er beskadiget.
• Foretag en kontrol for skader, før du betjener produktet. Brug ikke produktet, hvis dets

• Hold godt fast i sprøjtehändtaget med to hænder. Der opstår tilbageslagskraft, när du trækker i strømudløseren.
• Vær forsigtig, når du betjener produktet. Det høje tryk, der leveres af produktet, er farligt og kan forårsage personskade.
• Ret ikke strålen i retning af dig selv, andre personer eller dyr.
• Ret ikke strålen i retning af dig selv eller andre for at rengøre fodtøj.
• Ret ikke strålen mod elektrisk udstyr eller selve produktet.
• Brug godkendt personligt beskyttelsesudstyr, när du betjener produktet. Se Personligt beskyttelsesudstyr på side 67.
• Betjen ikke produktet i nærheden af personer, medmindre de bærer beskyttelsesudstyr.
• Hvis du bruger et rengøringsmiddel, skal du følge sikkerhedsanvisningerne for rengøringsmidlet.

• Brug kun rengøringsmidler fra Husqvarna.

• Brug korrekt vandtryk og rengøringsmidler, og brug kun produktet til de opgaver, der er angivet i denne vejledning. Hvis du bruger forkert vandtryk, rengøringsmiddel eller bruger produktet til andre opgaver end de opgaver, der er angivet i denne vejledning, kan det medføre beskadigelse af produktet, overflader, materialer eller andre enheder. Husqvarna påtager sig intet ansvar for skader, der skyldes forkert brug.

• Det anbefales ikke at tilslutte produktet til drikkevandsforsyningen. Hvis du er nødt til at tilslutte produktet til drikkevandsforsyningen, skal du overholde lokale og nationale bestemmelser. Brug en tilbageløbsspærring (ikke inkluderet), hvis det er nødvendigt. Vand, der er strømmet gennem en tilbagestrømsspærring, anses for ikke at være drikkevand.
• Sprøjt ikke mod brændbare væsker. Risiko for eksplosion.
• Lad ikke børn betjene produktet.
• Lad ikke børn lege med produktet.

• Lad ikke personer betjene produktet uden oplæring.

• Brug kun tilbehør og reservedele, der er godkendt af Husqvarna.

• Sørg for, at den elektriske tilslutning foretages af en autoriseret elektriker, og at den overholder IEC 60364-1.
• Brug en fejlstrømsafbryder, der stopper strømmen, hvis lækstrømmen er mere end 30 mA i 30 ms. Hvis du ikke har en fejlstrømsafbryder, skal du bruge en enhed, der kan håndtere jordkredsløb.
• Brug sikringer med motorstart/-forsinkelse med karakteristik C eller D i henhold til IEC 898-1 eller IEC 947-2 eller tilsvarende standarder uden for IEC.
• PW 480, PW 490 oplysninger om impedans: Når højtryksrenserne PW 480, PW 490 tilsluttes til en strømforsyning, er den maksimalt tilladte impedans 0,40234 Ω (Zmax). Kontakt strømforsyningsleverandøren for at sikre, at udstyret kun er tilsluttet en strømforsyning, der har den maksimalt tilladte impedans eller mindre.
• Der kræves ingen handlinger for at justere produkter, der er mærket med dobbelt spænding og frekvens.
• Hvis det er nødvendigt at bruge et forlængerkabel, skal

du sørge for, at det er egnet til udendørs brug. Sørg for, at stikket er i en afstand af mindst 60 mm fra jorden. Forbindelsen skal altid holdes tør.

• Sæt afbryderen i OFF-position (0), tag stikket ud, og aktivér strømudløserlåsen, før du går væk fra produktet.
• Sæt tænd/sluk-knappen i OFF-position (0), og tag stikket ud, før du skifter tilbehør.
• Sæt afbryderen i OFF-position (0), og tag stikket ud af stikkontakten, før du rengør eller udfører vedligeholdelse på produktet.
• Betjen ikke produktet i omgivelser, hvor den omgivende temperatur er under 0 °C.
• Betjen ikke et frosset produkt.
• Betjen ikke produktet indendørs.
• Placer ikke genstande på produktet, när det er i drift.
• Drik ikke vand, der har været brugt sammen med produktet.
• Betjen ikke produktet nær åbentstående vinduer.
• Pas på udslyngede genstande. Sten og løse genstande kan blive slynget op i øjnene og forårsage

blindhed eller alvorlige skader.

- Hvis produktet ikke fungerer korrekt, skal du se Personligt beskyttelsesudstyr på side 67.

Personligt beskyttelsesudstyr

ADVARSEL:

Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Personligt beskyttelsesudstyr udelukker ikke fuldstændigt risikoen for personskader, men det mindsker graden af skaderne i tilfælde af, at der skulle ske en ulykke. Lad forhandleren hjælpe dig med at vælge det rigtige udstyr.
• Brug kraftige, skridsikre støvler eller sko. Brug ikke åbne sko, og gå heller ikke på bare fødder.
• Bær beskyttelsestøj.
• Brug godkendt høreværn.
  • Bær altid beskyttelsesbriller.
• Brug åndedrætsværn med klasse FFP2 eller tilsvarende, hvis du betjener produktet i miljøer, hvor der kan dannes farlige aerosoler.

Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Brug ikke et produkt med sikkerhedsanordninger, der er beskadigede eller ikke fungerer korrekt.
• Du må ikke fjerne eller foretage ændringer af sikkerhedsanordninger.
• Kontrollér sikkerhedsanordningerne regelmæssigt. Hvis sikkerhedsanordningerne er beskadigede eller ikke fungerer korrekt, skal du kontakte dit Husqvarna-serviceværksted.

Strømudløserlås

Strømudløserlåsen (A) forhindrer utilsigtet betjening af strømudløseren (B). Når strømudløserlåsen er i låst position, kan strømudløseren ikke skubbes ind.

(Fig. 13)

Strømudløser

Produktet starter, när strømudløseren skubbes ind.

Produktet har en automatisk termisk beskytter. Hvis produktet bliver for varmt, stopper den termiske beskytter strømforsyningen til produktet. Hvis den termiske beskytter har stoppet strømmen, skal du vente, indtil produktet er kølet af. Den termiske beskytter nulstilles automatisk, när produktet er tilstrækkeligt afkølet.

Hydraulisk overtryksventil

Produktet har en integreret hydraulisk overtryksventil, der forhindrer for højt tryk i systemet.

Sikkerhedsinstruktioner for vedligeholdelse

ADVARSEL: Læs følgende advarselsinstruktioner, inden du udfører vedligeholdelse på produktet.

BEMÆRK: Udfør altid vedligeholdelse, før du starter produktet efter lang tids opbevaring.

• Sæt afbryderen i OFF-position (0), og tag stikket ud af stikkontakten, før du udfører vedligeholdelse på produktet.
• Kobl produktet fra vandkilden, og sørg for, at alle dele er tørre, før du udfører vedligeholdelse på produktet.
• Foretag kun den form for vedligeholdelsesarbejde, der er angivet i denne brugervejledning.
• Brug kun reservedele anbefalet af Husqvarna. Højtryksvandslanger, fittings og koblinger er vigtige for sikkerheden, når du betjener produktet. Brug kun slanger, fittings og koblinger, der er anbefalet af producenten.
• Reparer ikke produktet selv. Kontakt dit Husqvarna-serviceværksted.
• Kontakt dit Husqvarna-serviceværksted, hvis strømstikket eller strømkablet er beskadiget.
• Lad ikke børn rengøre eller vedligeholde produktet.

Generelle sikkerhedsinstruktioner

ADVARSEL: Læs følgende advarselsinstruktioner,

inden du bruger produktet.

• Dette produkt er farligt, hvis det bruges forkert, eller hvis du ikke er forsigtig. Personskade eller dødsfald kan forekomme, hvis du ikke overholder sikkerhedsinstruktionerne.
• Vær altid forsigtig, og brug din sunde fornuft. Hvis du ikke er sikker på, hvordan produktet betjenes i en særlig situation: Stop, og kontakt dit Husqvarna-serviceværksted, inden du fortsætter.
• Vær opmærksom på, at brugeren er ansvarlig for ulykker, der involverer andre personer eller disses ejendom.
• Hold produktet rent. Sørg for, at skilte og mærkater er tydeligt læsbare.
• Lad aldrig børn eller personer, der ikke kender apparatet, bruge det. Der kan være lokale regler for, hvor gammel brugeren skal være.
• Dette produkt kan betjenes af personer med reducerede fysiske, sensoriske eller mentale evner, hvis de er under opsyn eller har fået instruktioner i, hvordan

• Dette produkt kan betjenes af personer, der ikke har den nødvendige erfaring eller viden, hvis de er under opsyn eller har fået instruktioner i, hvordan produktet betjenes sikkert og forstår de involverede risici.
• Brug ikke produktet, hvis du er træt, syg eller påvirket

af alkohol, narkotika eller medicin. Det har en negativ virkning på synet, overblikket, koordinationsevnen og dømmekraften.

• Brug ikke et beskadiget produkt.
• Foretag ikke ændringer på produktet, og undlad at bruge det, hvis der er risiko for, at det er blevet ændret af andre.

Montering

Indledning

ADVARSEL: Læs og forstå kapitlet om sikkerhed, før du monterer produktet.

Sådan installeres den nederste holder til sprøjtehåndtaget og sprøjtelansen

- Skub den nederste holder til sprøjtelansen ind i håndtaget, indtil den låses på plads. (Fig. 14)

Sådan installeres den øverste holder til sprøjtehåndtaget og sprøjtelansen

- Installer den øverste holder med skruen. (Fig. 15)

Sådan installeres håndtaget til slangetromlen

- Skub håndtaget til slangetromlen ind i holderen, indtil den låses på plads. (Fig. 16)

Sådan installeres haveslangeadapteren

1. Fjern transportdækslet fra vandindløbet, og bortskaf det. (Fig. 17)
2. Installer vandfilteret og haveslangeadapteren på vandindløbet.

BEMÆRK: Sørg for, at du installerer haveslangeadapteren lige på vandindløbet. Hvis haveslangeadapteren ikke er installeret lige, kan det medføre beskadigelse af gevindet, og der kan opstå lækage.

1. Spænd haveslangeadapteren helt.
2. Fjern haveslangeadapteren i den modsatte rækkefølge.

Drift

Indledning

ADVARSEL: Læs og forstå kapitlet om sikkerhed, før du bruger produktet.

Husqvarna Connect

Husqvarna Connect er en gratis app til din mobile enhed. Appen Husqvarna Connect giver udvidede funktioner til dit Husqvarna produkt:

• Yderligere produktoplysninger.
• Oplysninger om, og hjælp til, dele og service.

Sådan kommer du i gang med at bruge Husqvarna Connect

1. Download Husqvarna Connect appen på din mobile enhed.
2. Tilmeld dig i Husqvarna Connect appen.
3. Følg instruktionerne i Husqvarna Connect-appen for at tilslutte og registrere produktet.

Bemærk: Husqvarna Connect-appen er ikke tilgængelig for download på alle markeder. Spørg en serviceforhandler for at få yderligere oplysninger.

Sådan installeres sprøjtehändtaget

- Hold godt fast i sprøjtehåndtaget med den ene hånd, og skub højtryksvandslangen ind i lyntilslutningen på sprøjtehåndtaget. (Fig. 18)

Sådan fjernes sprøjtehändtaget

- Tryk på knappen nederst på sprøjtehåndtaget, og træk højtryksvandslangen ud. (Fig. 19)

Sådan installeres sprøjtelansen

1. Hold fast i sprøjtehåndtaget med den ene hånd, og skub koblingen på sprøjtelansen ind i sprøjtehåndtaget. (Fig. 20)
2. Drej sprøjtelansen med uret, og slip sprøjtelansen. Sprøjtelansen låses på plads.

Sådan fjernes sprøjtelansen

1. Tryk sprøjtelansen ind, og drej den mod uret. (Fig. 21)
2. Træk sprøjtelansen ud af sprøjtehändtaget.

Sådan installeres og fjernes en dyse

Produktet leveres med følgende 2 dyser:

• En blid dyse med lige vandstråle
• En grov dyse med roterende vandstråle

Den blide dyse kan bruges til rengøring af følsomme overflader, f.eks. på køretøjer. Det hårdføre mundstykke kan bruges til at rengøre overflader, der ikke er følsomme, f.eks. indkørsler.

(Fig. 22)

BEMÆRK: Brug ikke den grove dyse på følsomme overflader, f.eks. lakerede overflader på et køretøj. Den roterende vandstråle kan beskadige overfladen.

• En dyse installeres ved at holde fast i sprøjtelansen med den ene hånd og skubbe koblingen på dysen ind i sprøjtelansen. (Fig. 23)
• Drej mundstykket med uret, og frigør det. Dysen låses på plads.
• Dysen fjernes ved at skubbe dysen ind og dreje den mod uret. (Fig. 24)
• Træk dysen ud af sprøjtelansen.

Sådan justeres sprøjtehåndtaget og sprøjtelansen

- Drej sprøjtehåndtaget og sprøjtelansen til den ønskede position. (Fig. 25)

Sådan justeres styrets højde

1. Tryk på og hold knappen til justering af håndtagets højde nede. (Fig. 26)
2. Træk håndtaget til en passende position.
3. Slip knappen til justering af håndtagets højde.

Sådan justeres trykket i vandstrålen

Dysen med en lige vandstråle har justerbart tryk.

BEMÆRK: Brug ikke højt vandtryk på følsomme overflader. Vandstrålen kan beskadige overfladen.

• For at øge trykket i vandstrålen skal du dreje dysen med uret. (Fig. 27)
• Hvis du vil reducere trykket i vandstrålen, skal du dreje dysen mod uret. (Fig. 28)

Sådan justeres mængden af rengøringsmiddel

• Drej kontakten med uret for at øge mængden af rengøringsmiddel. (Fig. 29)
• Drej kontakten mod uret for at reducere mængden af rengøringsmiddel.

Sådan justeres vandtrykket og vandgennemstrømningen

• Drej kontakten med uret for at øge vandtrykket og vandgennemstrømningen. (Fig. 30)
• Drej kontakten mod uret for at reducere vandtrykket og vandgennemstrømningen.

Betjening af produktet

1. Slut produktet til en vandkilde. Se Sådan tilsluttes produktet til en vandkilde på side 71.
2. Dræn systemet. Se Sådan drænes systemet på side 72.
3. Start produktet. Se Sådan startes produktet på side 73.

Sådan tilsluttes produktet til en vandkilde

Produktet kan bruges med vand fra vandforsyningsnettet eller en åben vandkilde, f.eks. en sø eller en vandcylinder.

• For at tilslutte produktet til vandforsyningsnettet, se Sådan tilsluttes produktet til vandforsyningsnettet på side 72.
• For at tilslutte produktet til en åben vandkilde, se Sådan tilsluttes produktet til en åben vandkilde på side 72.

Sådan tilsluttes produktet til vandforsyningsnettet

1. Installer haveslangeadapteren og vandfilteret på vandindløbet på produktet, hvis de ikke er installeret. Se Sådan installeres haveslangeadapteren på side 70.
2. Tilslut vandslangen til vandforsyningsnettet. Brug en haveslange på 12 tomme, der er 10-25 m lang. (Fig. 31)

BEMÆRK: Vandtrykket i vandforsyningsnettet må ikke overstige 1 MPa (10 bar).

BEMÄERK: Vandtemperaturen i vandforsyningsnettet må ikke overstige 60 °C.

BEMÆRK: Tilslut ikke produktet til drikkevandsforsyningen, hvis det er muligt. Hvis du er nødt til at tilslutte produktet til drikkevandsforsyningen, skal du overholde lokale og nationale bestemmelser. Brug om nødvendigt en returløbsspærring. Se Godkendt tilbehør på side 78.

1. Åbn ventilen på vandforsyningsnettet, og sørg for, at vandet kan strømme frit fra haveslangen. (Fig. 32)
2. Luk ventilen på vandforsyningsnettet.
3. Tilslut vandslangen til den indgående vandtilslutning på produktet. (Fig. 33)
4. Tilslut strømstikket til en strømkilde.
5. Hold godt fast i sprøjtehåndtaget med den ene hånd, og skub højtrykslangen ind i lynkoblingen på sprøjtehåndtaget. (Fig. 34)
6. Åbn ventilen på vandforsyningsnettet.
7. Dræn systemet, før du betjener produktet. Se Sådan drænes systemet på side 72.

Sådan tilsluttes produktet til en åben vandkilde

Produktet kan bruges med vand fra en åben vandkilde, f.eks. en sø eller en vandcylinder. Brug en sugeslange på ½ tomme, der er maks. 3 m lang. Se Godkendt tilbehør på side 78.

(Fig. 35)

BEMÆRK: Vandtemperaturen i vandkilden må ikke overstige 20 °C.

BEMÆRK: Produktet må ikke være mere end 1 m over vandkilden.

1. Hvis haveslangeadapteren er installeret, skal du fjerne den fra vandindløbet på produktet. (Fig. 36)

BEMÆRK: Fjern ikke vandfiltret i vandindløbet.

1. Installer en sugeslange på produktets vandindløb. (Fig. 37)
2. Sæt sugeslangen helt ind i vandkilden, og sørg for, at filteret er helt nedsænket.

BEMÆRK: Brug ikke en sugeslange uden et filter.

1. Tryk knappen på sprøjtehändtaget ind, og træk højtryksslangen ud af sprøjtehändtaget. (Fig. 38)
2. Tilslut strømstikket til en strømkilde.
3. Drej tænd/sluk-knappen til ON-position (I), og lad produktet køre i to minutter.
4. Drej strømkontakten til OFF-position (0).
5. Hold godt fast i sprøjtehändtaget med den ene hånd, og skub højtrykslangen ind i lynkoblingen på sprøjtehändtaget. (Fig. 34)
6. Dræn systemet, før du betjener produktet. Se Sådan drænes systemet på side 72.

Sådan drænes systemet

BEMÆRK: Sørg for, at strømafbryderen er i OFF-position (0), før du dræner systemet.

1. Slut produktet til en vandkilde. Se Sådan tilsluttes produktet til en vandkilde på side 71.
2. Installer sprøjtelansen på sprøjtepistolen. Se Sådan installeres sprøjtelansen på side 71.
3. Deaktiver strømudløserlåsen. Se Til- og frakobling af strømudløserlåsen på side 73.
4. Tryk på strømudløseren, og hold den nede, indtil der ikke kommer vand ud af dysen på sprøjtelansen. (Fig. 39)

Sådan kobles produktet fra vandkilden

1. Drej strømkontakten til OFF-position (0).
2. Hvis produktet er tilsluttet til vandforsyningsnettet, skal du lukke ventilen på vandforsyningsnettet.
3. Hvis produktet er tilsluttet til vandforsyningsnettet, skal du frakoble haveslangen og returløbsspærringen fra vandforsyningsnettet. (Fig. 40)
4. Hvis produktet er tilsluttet en åben vandkilde, skal sugeslangen frakobles vandkilden.

5. Tryk på strømudløseren, og hold den nede, indtil der ikke kommer vand ud af dysen på sprøjtelansen.

6. Frakobl haveslangen fra vandindløbet på produktet. (Fig. 41)

Bemærk: Hvis produktet er tilsluttet en åben vandkilde, skal sugeslangen frakobles.

1. Tryk på knappen på sprøjtehåndtaget, og træk højtryksslangen ud af sprøjtehåndtaget. (Fig. 42)
2. Drej strømkontakten til ON-position (I). Lad produktet køre, indtil der ikke kommer vand ud af højtryksslangen.
3. Drej strømkontakten til OFF-position (0).
4. Lad sprøjtehåndtaget, sprøjtelansen og dyserne tørre, før du stiller produktet til opbevaring.

1. Slut produktet til en vandkilde. Se Sådan tilsluttes produktet til en vandkilde på side 71.
2. Tilslut strømstikket til en strømkilde.
3. Drej strømkontakten til ON-position (I). (Fig. 44)
4. Deaktiver strømudløserlåsen. Se Til- og frakobling af strømudløserlåsen på side 73.
5. Tryk på strømudløseren på sprøjtehåndtaget.

Bemærk: Produktet stopper automatisk, när du slipper strømudløseren.

Bemærk: Produktet stopper automatisk, när du slipper strømudløseren.

1. Slip strømudløseren på sprøjtehåndtaget.
2. Aktivér strømudløserlåsen. Se Til- og frakobling af strømudløserlåsen på side 73.
3. Drej strømkontakten til OFF-position (0). (Fig. 45)
4. Træk strømstikket ud af strømkilden.
5. Kobl produktet fra vandkilden. Se Sådan kobles produktet fra vandkilden på side 72.

Bemærk: Kobl altid produktet fra vandkilden, hvis du forlader produktet i mere end fem minutter.

Sådan bruges et rengøringsmiddel

1. Tag tanken til rengøringsmidlet ud af holderen. (Fig. 46)
2. Fjern dækslet til rengøringsmiddeltanken. (Fig. 47)
3. Fyld tanken med rengøringsmiddel. (Fig. 48)

BEMÆRK: Brug kun rengøringsmidler, der anbefales af Husqvarna.

BEMÆRK: Sørg for, at slangen ikke er bøjet.

1. Installer dækslet på rengøringsmiddeltanken. Sæt rengøringsmiddeltanken på plads. (Fig. 49)
2. Installer den blide dyse. Se Sådan installeres og fjernes en dyse på side 71.
3. Juster den blide dyse til rengøringsmiddeltilstand.
4. Drej kontakten til rengøringsmidlet for at justere mængden af rengøringsmiddel. Se Sådan justeres mængden af rengøringsmiddel på side 71.
5. Slut produktet til en vandkilde. Se Sådan tilsluttes produktet til en vandkilde på side 71.
6. Start produktet. Se Sådan startes produktet på side 73.

Vedligeholdelse

Indledning

ADVARSEL: Inden der foretages vedligeholdelse, skal du læse og forstå kapitlet om sikkerhed.

Alt service- og reparationsarbejde på produktet kræver specialuddannelse. Vi garanterer faglig korrekt reparation og service.

Se www.husqvarna.com for at få mere detaljerede oplysninger.

Vedligeholdelsesskema

Vedligeholdelse Før hver	anvendelse	Efter brugen
Foretag et generelt eftersyn. Se Sådan udføres et generelt eftersyn på side 74.	X
Rengør produktet. Se Sådan rengøres produktet på side 74.		X
Rengør sprøjtelansen og dyserne. Se Sådan rengøres sprøjtelansen og dyserne på side 74.		X
Rengør vandfilteret. Udskift vandfilteret, hvis det er beskadiget. Se Sådan rengøres vandfilteret på side 74.		X
Smør O-ringene på koblingerne. Se Sådan smøres O-ringene på koblingerne på side 75.		X

Sådan udføres et generelt eftersyn

ADVARSEL: Sæt afbryderen i OFF-position (0), og tag stikket ud af stikkontakten, før du udfører vedligeholdelse på produktet.

BEMÆRK: Kobl produktet fra vandkilden, og sørg for, at alle dele er tørre, før du udfører vedligeholdelse på produktet.

• Sørg for, at møtrikker og skruer på produktet er spændt.
• Sørg for, at kablerne på produktet ikke er placeret på en måde, så de kan blive beskadiget.
• Undersøg højtryksslangen for slitage og skader.

ADVARSEL: Betjen ikke produktet, hvis højtryksslangen er slidt eller beskadiget.

Sådan rengøres produktet

ADVARSEL: Sæt afbryderen i OFF-position (0), og tag stikket ud af stikkontakten, før du udfører vedligeholdelse på produktet.

BEMÆRK: Kobl produktet fra vandkilden, og sørg for, at alle dele er tørre, før du udfører vedligeholdelse på produktet.

• Rengør alle udvendige dele med en tør klud.
• Brug ikke en højtryksrenser til at rengøre produktet.
• Hold luftindtagene rene for at sikre, at produktet altid er tilstrækkelig koldt.

Sådan rengøres sprøjtelansen og dyserne

ADVARSEL: Sæt afbryderen i OFF-position (0), og tag stikket ud af stikkontakten, før du udfører vedligeholdelse på produktet.

BEMÆRK: Kobl produktet fra vandkilden, og sørg for, at alle dele er tørre, før du udfører vedligeholdelse på produktet.

1. Hvis der er installeret en dyse på sprøjtelansen, skal den fjernes fra sprøjtelansen. Se Sådan installeres og fjernes en dyse på side 71.
2. Rengør dyserne, koblingen på sprøjtelansen og koblingen på sprøjtehåndtaget med sæbe og vand. (Fig. 50)
3. Hvis der er en blokering i dyserne, skal du fjerne den med renseværktøjet. (Fig. 51)

Sådan rengøres vandfilteret

ADVARSEL: Sæt afbryderen i OFF-position (0), og tag stikket ud af stikkontakten, før du udfører vedligeholdelse på produktet.

BEMÆRK: Kobl produktet fra vandkilden, og sørg for, at alle dele er tørre, før du udfører vedligeholdelse på produktet.

1. Hvis haveslangeadapteren er installeret, skal du fjerne den fra vandindløbet på produktet. (Fig. 52)
2. Træk vandfilteret ud. Brug en tang. (Fig. 53)
3. Foretag en kontrol af beskadigelse af vandfilteret. Udskift vandfilteret, hvis det er beskadiget. (Fig. 54)
4. Skyl vandfilteret med rent vand. (Fig. 55)

Sådan smøres O-ringene på koblingerne

ADVARSEL: Sæt afbryderen i OFF-position (0), og tag stikket ud af stikkontakten, før du udfører vedligeholdelse på produktet.

BEMÆRK: Kobl produktet fra vandkilden, og sørg for, at alle dele er tørre, før du udfører vedligeholdelse på produktet.

1. Fjern sprøjtelansen fra sprøjtehåndtaget og sprøjtehåndtaget fra højtryksslangen. Se Sådan installeres sprøjtelansen på side 71 og Sådan installeres sprøjtehåndtaget på side 71.

2. Smør O-ringene på haveslangeadapteren, sprøjtelansen og højtryksslangen med fedt. Se Tekniske data på side 77 for den korrekte type smøremiddel. (Fig. 56)

Fejlfinding

Fejlsøgningsdiagram

Problem Mulig årsag Løsning
Produktet starter ikke. Strømstikket er	ikke tilsluttet til en strømkilde.	Tilslut strømstikket til en strømkilde
	Strømkontakten er i OFF-positionen (0).	Drej strømkontakten til ON-position (I).
	Der kommer ingen strøm fra strømkilden.	Kontakt en autoriseret elektriker.
	Netledningen er beskadiget. Kontakt et godkendt serviceværksted.
	Den termiske beskytter har stoppet strømmen.	Vent, indtil produktet bliver køligt, før du betjener produktet igen.
	Der anvendes en forkert type forlængerkabel.	Sørg for, at forlængerkablet er rullet helt ud, og at spændingsforsyningen er i overensstemmelse med produktets spænding.
Sikringen går under start eller drift. Der	anvendes en forkert type sikring. Sørg	for at bruge en træg sikring af klasse "C" eller "K".
Produktet stopper ikke. Produktet er beskadiget. Tag stikket ud, og kontakt et god-kendt serviceværksted.
Produktet bliver for varmt. Luftstrømmen er ikke tilstrækkelig. Rengør luftindtagene.
Produktet kører ikke jævnt. Der er luft	systemet. Dræn systemet.
Vandtrykket er utilfredsstillende. Slangen er bøjet Kontrollér, at slangerne ikke er bøje-de.

Transport, opbevaring og bortskaffelse

Transport

• Frakobl strømstikket fra strømkilden før transport af produktet.
• Frakobl produktet fra vandkilden før transport af produktet.
• Fastgør produktet for at forhindre bevægelse under transport.

Opbevaring

• Dræn alt vand fra produktet, højtryksvandslangen og tilbehøret, før du lægger produktet til opbevaring.
• Klargør produktet til opbevaring. Se Sådan klargøres produktet til opbevaring på side 76.
• Opbevar produktet et tørt og frostfrit sted.

Sådan klargøres produktet til opbevaring

1. Stop motoren, og tag strømstikket ud af stikkontakten.
2. Kobl produktet fra vandkilden. Se Sådan kobles produktet fra vandkilden på side 72.
3. Sørg for, at alt tilbehør er tørt.

4. Sæt sprøjtehåndtaget, sprøjtelansen og dyserne i holderne.

5. Frakobl højtryksvandslangen fra sprøjtehåndtaget, og vikl højtryksvandslangen på slangetromlen. (Fig. 57)

6. Sæt strømkablet i holderen, og fastgør stroppen. (Fig. 58)

Bortskaffelse

Symbolet betyder, at produktet ikke er almindeligt husholdningsaffald. Genanvend det via det lokale indsamlingssystem til elektrisk og elektronisk udstyr. Dette bidrager til en korrekt affaldshåndtering ved bortskaffelse af udtjente produkter. Kontakt de lokale myndigheder, renovationstjenesterne, din forhandler eller sælger for at få yderligere oplysninger. Forkert bortskaffelse kan have potentielt negative virkninger på miljøet og menneskers sundhed på grund af potentiel tilstedeværelse af farlige stoffer.

(Fig. 12)

Bemærk: Symbolet vises på produktet eller emballagen til produktet.

Tekniske data

Tekniske data

	PW 480 PW 490 PW 490
Varenummer 9704684-01 9704684-02
Motor og pumpe
Type Serie-AC-motor Serie-AC-motor Serie-AC-motor
Effekt, watt 2900 3300 2400
Spændingsområde, V 230 230 230-240
Frekvens, Hz 50 50 50
Nominel strøm, A 12,6 14,5 10
Maks. vandgennemstrømning, l/min. 610 650 520
Vandudgangstryk, under drift, bar 140/14 150 120/12
Maks. vandudgangstryk, bar/MPa	180/18 190/19 160
Maks. vandindgangstryk, bar	10 10 10
Maks. indløbstemperatur for vand, °C	60/140 60/140 60/140
Maks. vandindløbstemperatur (i sugetilstand), °C	20 20 20
IP-klassificering	IPX5	IPX5	IPX5
Sikkerhedsklasse	Klasse I Klasse I Klasse I
Smøring
Type fedt til smøring af O-ringe	Hvidt universalsi-likonefedt	Hvidt universalsi-likonefedt	Hvidt universalsi-likonefedt
Vægt
Vægt, kg	27,8 28,4 28,4
Støjemissioner ^10
Lydeffektniveau, målt dB(A)	86 86 86
Lydeffektniveau, garanteret LWA dB(A)	89 89 89
Lydniveauer ^11
Lydtrykniveau LpA, dB(A)	72 72 72
Vibrationsniveauer ^12
Hånd/arm (med standardmundstykke) m/s ^2	<2,5 <2,5	<2,5

Tilbehør

Godkendt tilbehør

Godkendt tilbehør Varenr.
Overfladerenser SC 400 590 65 78-01
Vandfilter 590 65 93-01
Tilbageløbssikring 590 65 95-01
Sugeslange 590 65 97-01
Skumsprøjte FS 400 546 87 18-01
Mundstykke til opsugning af vand 590 66 05-01
Roterende børstesæt 590 66 06-01
Forlængerslange, tekstilforstærket, 10 m 590 66 09-01
Rørrensningsslange, 15 m 590 66 10-01
Vinklet sprøjtelanse 590 66 11-01
Sten- og trærens 590 66 12-01
Bilrens og voks 590 66 13-01
Sæt med O-ringe 591 10 64-01

Beskrivelse Højtryksrenser
Varemærke Husqvarna
Type / model PW 480, PW 490
Identifikation Serienumrene fra 2022 og fremefter

Regulativ Beskrivelse
2006/42/EF "vedrørende maskiner"
2014/30/EU "vedrørende elektromagnetisk kompatibilitet"
2000/14/EF bilag V "vedrørende støjemissioner til omgivelserne"
2011/65/EU	"om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr"

og at følgende standarder og/eller tekniske specifikationer anvendes: EN 60335-1:2012/A11:2014/A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 55014-1:2017/A11:2020, EN 61000-3-11:2000, EN 55014-2:2015, EN IEC 63000:2018.

Vedr. oplysninger om støjemission, se Tekniske data på side 77.

Huskvarna, 2023-02-09

$$ \Delta \cdot \mathrm {J u l} $$

Claes Losdal, udviklingschef/haveprodukter, Husqvarna AB

Produktet er ikke egnet for tilkobling til drikkevannsforsyningen.

(Fig. 5)

Må ikke utsettes for frost.

(Fig. 11)

Vi er ikke ansvarlige for skader på produktet vårt hvis:

- Det anbefales ikke at du kobler produktet til en drikkevannsforsyning. Hvis du må koble produktet til drikkevannsforsyningen, må du overholde lokale og nasjonale forskrifter. Bruk en tilbakestrømsperre (ikke inkludert) hvis det er nødvendig. Vann som har strømmet gjennom en tilbakestrømsperre, anses som ikke drikkbart.

støpselet før du bytter tilbehør.

det skal, må du kontakte Husqvarna-serviceverkstedet.

Kraftutløsersperre

ADVARSEL: Les og forstå kapittelet om sikkerhet før du monterer produktet.

- Monter den øvre holderen med skruen. (Fig. 15)

Slik monterer du håndtaket for slangetrommelen

Slik monterer du sprøytehåndtaket

Slik fjerner du sprøytehåndtaket

Slik monterer og fjerner du et munnstykke

Produktet leveres med følgende to munnstykker:

• Skånsomt munnstykke med en rett vannstråle
• Grovt munnstykke med en roterende vannstråle

Slik justerer du trykket på vannstrålen

Slik justerer du vanntrykket og vannstrømmen

- Hvis du vil øke vanntrykket og vannstrømmen, dreier du bryteren med klokken. (Fig. 30)

- Hvis du vil redusere vanntrykket og vannstrømmen, dreier du bryteren mot klokken.

1. Koble produktet til en vannkilde. Se Slik kobler du produktet til en vannkilde på side 305.
2. Luft ut systemet. Se Slik lufter du ut systemet på side 306.
3. Start produktet. Se Slik starter du produktet på side 306.

Slik kobler du produktet til en vannkilde

• Hvis du vil koble produktet til vannforsyningen, kan du se Slik kobler du produktet til vannforsyningen på side 305.
• Hvis du vil koble produktet til en åpen vannkilde, kan du se Slik kobler du produktet til en åpen vannkilde på side 306.

Slik kobler du produktet til vannforsyningen

1. Monter hageslangeadapteren og vannfilteret på vanninntaket på produktet hvis aktuelt. Se Slik monterer du hageslangeadapteren på side 304.
2. Koble hageslangen til vannforsyningen. Bruk en 12 -tommers hageslange som er 10–25 m lang. (Fig. 31)

OBS: Ikke koble produktet til en drikkevannsforsyning hvis det kan unngås. Hvis du må koble produktet til drikkevannsforsyningen, må du overholde lokale og nasjonale forskrifter. Bruk om nødvendig en tilbakestrømsperre. Se Godkjent tilbehør på side 311.

OBS: Vanntemperaturen i vannkilden må ikke være over 20 °C.

OBS: Produktet må ikke være mer enn 1 m over vannkilden.

1. Hvis hageslangeadapteren er montert, fjerner du den fra vanninntaket på produktet. (Fig. 36)

1. Monter en sugeslange på vanninntaket på produktet. (Fig. 37)
2. Plasser sugeslangen godt ned i vannkilden, og kontroller at filteret er helt nedsenket.

OBS: Ikke bruk en sugeslange uten filter.

Slik kobler du produktet fra vannkilden

1. Sett strømbryteren i av-posisjon (0).
2. Hvis produktet er koblet til vannforsyningen, lukker du kranen på vannforsyningen.
3. Hvis produktet er koblet til vannforsyningen, kobler du hageslangen og tilbakestrømsperren fra vannforsyningen. (Fig. 40)
4. Hvis produktet er koblet til en åpen vannkilde, fjerner du sugeslangen fra vannkilden.
5. Trykk på og hold inne kraftutløseren til det ikke kommer vann ut av munnstykket på sprøytelansen.
6. Koble hageslangen fra vanninntaket på produktet. (Fig. 41)

Merk: Hvis produktet er koblet til en åpen vannkilde, kobler du fra sugeslangen.

Slik aktiverer og deaktiverer du kraftutløsersperren

Slik starter du produktet

1. Koble produktet til en vannkilde. Se Slik kobler du produktet til en vannkilde på side 305.
2. Koble støpselet til et strømuttak.
3. Sett strømbryteren i på-posisjon (I). (Fig. 44)
4. Deaktiver kraftutløsersperren. Se Slik aktiverer og deaktiverer du kraftutløsersperren på side 306.
5. Trykk inn kraftutløseren på sprøytehåndtaket.

Slik stopper du produktet

1. Slipp kraftutløseren på sprøytehåndtaket.
2. Aktiver kraftutløsersperren. Se Slik aktiverer og deaktiverer du kraftutløsersperren på side 306.
3. Sett strømbryteren i av-posisjon (0). (Fig. 45)
4. Koble støpselet fra strømkilden.
5. Koble produktet fra vannkilden. Se Slik kobler du produktet fra vannkilden på side 306

OBS: Kontroller at slangen ikke er bøyd.

1. Hvis hageslangeadapteren er montert, fjerner du den fra vanninntaket på produktet. (Fig. 52)
2. Trekk ut vannfilteret. Bruk en tang. (Fig. 53)
3. Kontroller at det ikke er skader på vannfilteret. Skift vannfilteret hvis det er skadet. (Fig. 54)
4. Skyll vannfilteret i rent vann. (Fig. 55)

- Koble støpselet fra strømkilden før du transporterer produktet.

fullstendig overholder følgende EU-direktiver og -forskrifter:

Symboler på produkten

(Fig. 2)
