NAVODILA ZA UPORABO PW 360 HUSQVARNA

SL Navodila za uporabo

SR Priručnik za rukovaoca

SV Bruksanvisning

Pripojenie rukoväte čističa

1. Vytiahnite vysokotlakovú hadicu na vodu. (Obr. 21)

2. Pevne držte rukovát čističa jednou rukou a vtlacte koncovku vysokotlakovej hadice na vodu do rýchlospojky na rukováti.

a) PW 350 (Obr. 22)

b) PW 360 a PW 370 (Obr. 23)

Odpojenie rukoväte čističa

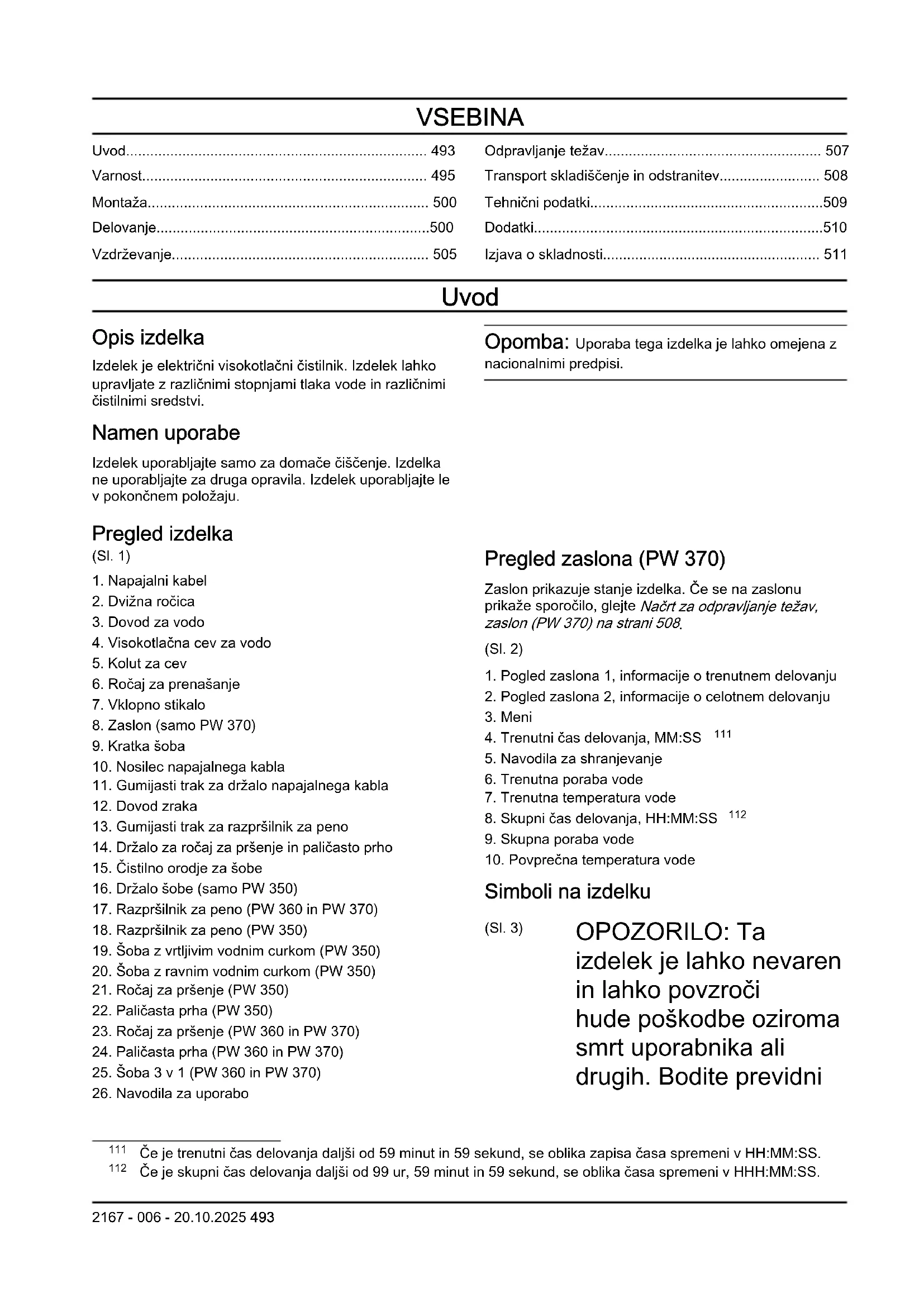

Odpravljanje težav.... 507
Transport skladiščenje in odstranitev.... 508
Tehnični podatki....509
Dodatki....510
Izjava o skladnosti.... 511

Uvod

Opis izdelka

Izdelek je električni visokotlačni čistilnik. Izdelek lahko upravljate z različnimi stopnjami tlaka vode in različnimi čistilnimi sredstvi.

Namen uporabe

Izdelek uporabljajte samo za domače čiščenje. Izdelka ne uporabljajte za druga opravila. Izdelek uporabljajte le v pokončnem položaju.

Pregled izdelka

(SI. 1)

1. Napajalni kabel
2. Dvižna ročica
3. Dovod za vodo
4. Visokotlačna cev za vodo
5. Kolut za cev
6. Ročaj za prenašanje
7. Vklopno stikalo
8. Zaslon (samo PW 370)

9. Kratka šoba

10. Nosilec napajalnega kabla

11. Gumijasti trak za držalo napajalnega kabla

12. Dovod zraka

13. Gumijasti trak za razpršilnik za peno

14. Držalo za ročaj za pršenje in paličasto prho

15. Čistilno orodje za šobe

16. Držalo šobe (samo PW 350)

17. Razpršilnik za peno (PW 360 in PW 370)

18. Razpršilnik za peno (PW 350)

19. Šoba z vrtljivim vodnim curkom (PW 350)

20. Šoba z ravnim vodnim curkom (PW 350)

21. Ročaj za pršenje (PW 350)

22. Paličasta prha (PW 350)

23. Ročaj za pršenje (PW 360 in PW 370)

24. Paličasta prha (PW 360 in PW 370)

25. Šoba 3 v 1 (PW 360 in PW 370)

26. Navodila za uporabo

Opomba: Uporaba tega izdelka je lahko omejena z nacionalnimi predpisi.

Pregled zaslona (PW 370)

Zaslon prikazuje stanje izdelka. Če se na zaslonu prikaže sporočilo, glejte Načrt za odpravljanje težav, zaslon (PW 370) na strani 508.

(SI. 2)

1. Pogled zaslona 1, informacije o trenutnem delovanju
2. Pogled zaslona 2, informacije o celotnem delovanju
3. Meni
4. Trenutni čas delovanja, MM:SS 111
5. Navodila za shranjevanje
6. Trenutna poraba vode
7. Trenutna temperatura vode
8. Skupni čas delovanja, HH:MM:SS 112
9. Skupna poraba vode
10. Povprečna temperatura vode

Simboli na izdelku

(SI. 3)

OPOZORILO: Ta izdelek je lahko nevaren in lahko povzroči hude poškodbe oziroma smrt uporabnika ali drugih. Bodite previdni

in uporabljajte izdelek pravilno.

(SI. 4) Pred uporabo tega izdelka morate pozorno prebrati navodila za uporabo ter jih razumeti.

(SI. 5) Izdelek ni primeren za priklop na cevovod s pitno vodo.

(SI. 6) Visokotlačni curki so lahko pri nepravilni uporabi nevarni. Curek ne sme biti usmerjen proti osebam, električni opremi ali izdelku.

(SI. 7) Okoljska oznaka. Izdelek ali embalaža izdelka ne spadata med gospodinjske odpadke. Treba ga je reciklirati v odobrenem zbirnem centru za električno in elektronsko opremo.

"Zaščita okolja pri delu (nadzor hrupa) iz 2017". Zajamčena raven zvočne moči izdelka, kot je določeno v Tehnični podatki na strani 509 in na nalepki.

(SI. 10) Zaščiten pred nizkotlačnim vodnim tokom iz katerega koli kota.

(SI. 12) Izdelek je skladen z veljavnimi direktivami ES.

Opomba: Ostali simboli in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za nekatere trge.

Škoda izdelka

Za škodo na izdelku ne odgovarjamo, če:

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblaščenem servisnem centru ali pri pooblaščenem organu.

Podpora

Za pomoč in podporo za izdelek si oglejte razdelek s podporo na spletnem mestu www.husqvarna.com, kjer so na voljo navodila in vodniki za odpravljanje teža, ali pa uporabite Husqvarna Samopostrežni portal in Pomočnika za izdelke (če je na voljo na vašem trgu). Za dodatno podporo o izdelku se obrnite na servisnega zastopnika Husqvarna.

Varnost

Varnostne definicije

Opozorila, svarila in opombe opozarjajo na posebej pomembne dele priročnika.

OPOZORILO: Se uporabi, će obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku.

POZOR: Se uporabi, če obstaja nevarnost poškodbe izdelka, drugih materialov ali okolice ob neupoštevanju navodil v tem priročniku.

Opomba: Se uporabi za podajanje podrobnejših informacij, potrebnih v dani situaciji.

Splošna varnostna navodila

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ta izdelek je lahko nevaren, če ga ne uporabljate pravilno ali če niste previdni. Če ne upoštevate varnostnih navodil, lahko nastopijo poškodbe ali celo smrt.
• Vedno bodite previdni in ravnajte razumno. Če niste prepričani, kako upravljati ta izdelek v določeni situaciji, prenehajte z delom in se obrnite na pooblaščenega servisnega zastopnika družbe Husqvarna.
• Ne pozabite, da je uporabnik odgovoren za nesreče, ki jih povzroči drugim ljudem ali njihovi lastnini.
• Izdelek redno čistite. Pozorno preberite znake in nalepke.
• Naprave ne smejo uporabljati otroci ali osebe, ki niso seznanjene z navodili. Lokalni predpisi lahko omejujejo starost uporabnika.
• V EU: Ta izdelek lahko uporabljajo osebe z omejenimi telesnimi, zaznavalnimi ali duševnimi sposobnostmi, če so pri tem pod nadzorom ali so podučeni o varni uporabi ter morebitnih nevarnostih.
  • V EU: Ta izdelek lahko uporabljajo osebe, ki nimajo

potrebnih izkušenj ali znanj, če so pri tem pod nadzorom ali so podučeni o varni uporabi ter morebitnih nevarnostih.

• Zunaj EU: Tega izdelka ne smejo upravljati osebe z zmanjšanimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi.
• Zunaj EU: Tega izdelka ne smejo upravljati osebe, ki nimajo potrebnih izkušenj ali znanja.
• Izdelka ne uporabljajte, ko ste utrujeni, bolni, ali pod vplivom alkohola, drog ali zdravil. To negativno vpliva na vaš vid, pozornost, koordinacijo in presojo.
• Izdelka ne uporabljajte, če je poškodovan.
• Izdelka ne spreminjajte ali uporabljajte, če obstaja možnost, da so ga spremenile tretje osebe.

Varnostna navodila za uporabo

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

- Ne uporabljajte izdelka, če ima poškodovan napajalni kabel, visokotlačno cev,

zaklep sprožilca plina ali ročaj za pršenje.

• Pred uporabo izdelka preverite, ali je morebiti poškodovan. Ne uporabljajte izdelka, če so njegovi deli poškodovani ali pa manjkajo.
• Ročaj za pršenje držite trdno z obema rokama. Ko pritisnete vklopn i sprožilec, pride do povratnega udarca.
• Pri uporabi izdelka bodite previdni. Visok tlak, ki ga ustvarja izdelek, je nevaren in lahko povzroči poškodbe.
• Curka ne usmerjajte proti sebi, drugim osebam ali živalim.
• Curka ne usmerjajte proti sebi ali drugim za čiščenje obutve.
• Curka ne usmerjajte proti električni opremi ali samemu izdelku.
• Pri uporabi izdelka uporabljajte osebno zaščitno opremo. Glejte, Osebna zaščitna oprema na strani 498.
• Izdelka ne uporabljajte v bližini oseb, razen će nosijo zaščitno opremo.
• Če uporabljate čistilno sredstvo, upoštevajte varnostna navodila za čistilno sredstvo.
• Uporabljajte samo čistilna sredstva, ki jih priporoča

družba Husqvarna. Druga čistilna sredstva ali kemikalije lahko vplivajo na varnost izdelka.

- Uporabljajte pravilen tlak vode in čistilna sredstva, izdelek pa uporabljajte samo za opravila, navedena v tem priročniku. Če uporabljate neustrezen tlak vode, čistilno sredstvo ali pa izdelek uporabljate za opravila, ki niso navedena v tem priročniku, lahko poškodujete izdelek, površine, materiale ali druge naprave. Družba Husqvarna ne prevzema odgovornosti za škodo, ki nastane zaradi nepravilne uporabe.

- Izdelka ni priporočljivo priklapljati na cevovod s pitno vodo. Če morate izdelek priklopiti na cevovod s pitno vodo, upoštevajte lokalne in nacionalne predpise. Če je potrebno, uporabite varovalo pred povratnim tokom (ni priloženo). Voda, ki teče skozi protipovratno enoto, ni več pitna.

- Ne pršite gorljivih tekočin. Nevarnost eksplozije.

- Ne dovolite, da izdelek uporabljajo otroci.

- Otroci morajo biti pod nadzorom in se ne smejo igrati z izdelkom.

- Ne dovolite, da izdelek uporabljajo osebe, ki niso usposobljene.

- Uporabljajte le pribor, dodatno opremo in nadomestne dele, ki jih je odobrila družba Husqvarna.

- Prepričajte se, da električni priključek izvede pooblaščeni električar in da je v skladu s standardom IEC 60364-1.

- Uporabite napravo na diferenčni tok, ki prekine elektriko, će je uhajavi tok večji od 30 mA za 30 ms. Če nimate naprave na diferenčni tok, uporabite napravo, ki bo dokazala ozemljitev.

- Uporabite varovalke za zakasneli zagon motorja s karakteristiko C ali D v skladu s standardom IEC 898-1 ali IEC947-2 ali ustreznimi standardi zunaj IEC.

- Informacije o impedance PW 370: Pri priključitvi visokotlačnega čistilnika PW 370 na napajanje je največja dovoljena impedanca 0,144 Ω (Zmax). Posvetujte se z posrednikom za napajanje in se prepričajte, da je oprema priključena samo na napajanje, ki ima največjo dovoljeno impedanco ali manj.

- Za prilagajanje izdelkov, ki so označeni z dvojno napetostjo

in frekvenco, niso potrebni nobeni ukrepi.

• Če morate uporabiti podaljšek, zagotovite, da je primeren za zunanjo uporabo. Prepričajte se, da je vtičnica vsaj 60 mm nad tlemi. Priključek mora biti vedno suh.
• Preden se oddaljite od izdelka, preklopite vklopno stikalo v položaj za izklop (0), izvlecite napajalni vtič in vklopite zaklep sprožilca plina.
• Pred menjavo pribora in dodatne opreme preklopite vklopno stikalo v položaj za izklop (0) in izvlecite napajalni vtič.
• Pred čiščenjem ali vzdrževanjem izdelka preklopite vklopno stikalo v položaj za izklop (0) in izvlecite napajalni vtič.
• Izdelka ne uporabljajte v okoljih, kjer je temperatura okolice nižja od 0 °C.
• Ne zaženite zamrznjenega izdelka.
• Izdelka ne uporabljajte v zaprtih prostorih.
• Med delovanjem izdelka nanj ne postavljajte nobenih predmetov.

• Ne pijte vode, ki se je uporabljala z izdelkom.

• Izdelka ne uporabljajte v bližini odprtih oken.

• Pozor pred izmetom predmetov. Kamenje in nepritrjene predmete lahko stroj vrže v oči, to pa lahko povzroči slepoto ali resne poškodbe.
• Če izdelek ne deluje pravilno, glejte Odpravljanje težav na strani 507.

Osebna zaščitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Osebna zaščitna oprema ne more popolnoma preprečiti poškodb, vendar v primeru nesreče omili posledice. Prodajalec naj vam pomaga izbrati ustrezno opremo.
• Uporabljajte trpežno obutev, ki ne drsi. Ne bodite bosi ali nosite odprtih čevljev.
• Uporabljajte zaščitna oblačila.
• Uporabljajte odobreno zaščito za sluh.
• Uporabljajte zaščitna očala.
• Med delovanjem izdelka lahko nastanejo aerosoli. Vdihavanje aerosolov je lahko nevarno za zdravje. Če izdelek uporabljate v

okoljih, kjer lahko nastajajo nevarni aerosoli, uporabljajte dihalno masko, ki ustreza razredu zaščite FFP2 ali enakovredno.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljajte izdelka z varnostnimi napravami, ki so poškodovane ali ne delujejo pravilno.
• Ne odstranjujte in ne spreminjajte varnostnih naprav.
• Redno preverjajte varnostne naprave. Če so varnostne naprave poškodovane ali ne delujejo pravilno, se obrnite na servisnega zastopnika Husqvarna.

Zaklep sprožilca plina (A) preprečuje neželeno uporabo sprožilca plina (B). Ko je zaklep sprožilca plina v zaklenjenem položaju, sprožilca plina ni mogoče potisniti navznoter.

- PW 350

(SI. 14)

- PW 360 in PW 370

(SI. 15)

Sprožilec plina

Izdelek se zažene, ko je sprožilec plina potisnjen navznoter. Izdelek se zaustavi, ko je sprožilec plina sproščen.

Toplotna zaščita

Izdelek ima samodejno toplotno zaščito. Če se izdelek preveč segreje, toplotna zaščita zaustavi njegovo napajanje. Če je toplotna zaščita zaustavila napajanje, počakajte, da se izdelek ohladi. Toplotna zaščita se samodejno ponastavi, ko je izdelek dovolj hladen.

Hidravlični odtočni ventil

Varnostna navodila za vzdrževanje

OPOZORILO: Pred vzdrževanjem izdelka preberite naslednja opozorilna navodila.

POZOR: Pred uporabo izdelka, ki je bil dlje časa skladiščen, vedno

izvedite vzdrževalna dela.

• Pred vzdrževanjem izdelka preklopite vklopno stikalo v položaj za izklop (0) in izvlecite napajalni vtič iz vira napajanja.
• Pred vzdrževanjem izdelka ga odklopite od vodnega vira in se prepričajte, da so vsi deli suhi.
• Vzdrževalna dela opravite tako, kot je navedeno v teh navodilih za uporabo.
• Uporabljajte samo nadomestne dele, ki jih priporoča družba Husqvarna.

Za varnost med uporabo izdelka so pomembni visokotlačne cevi za vodo, priključki in spojke. Uporabljajte samo cevi, priključke in spojke, ki jih priporoča Husqvarna.

• Ne popravljajte izdelka. Obrnite se na pooblaščenega servisnega zastopnika družbe Husqvarna.
• Če je napajalni vtič ali napajalni kabel poškodovan, se obrnite na pooblaščenega servisnega zastopnika družbe Husqvarna.
• Ne dovolite otrokom, da čistijo ali vzdržujejo izdelek.

Montaža

Uvod

OPOZORILO: Preden začnete sestavljati izdelek, morate prebrati in razumeti poglavje o varnosti.

Namestitev adapterja za vrtno cev

1. Odstranite transportni pokrov iz dovoda za vodo in ga zavrzite. (Sl. 16)
2. Namestite adapter vrtne cevi na dovodu za vodo. (SI. 17)

POZOR: Adapter vrtne cevi namestite neposredno na dovod za

vodo. Če adapter vrtne cevi ni nameščen naravnost, lahko pride do poškodb navojev in puščanja.

1. Adapter za vrtno cev tesno privijte.
2. Adapter za vrtno cev odstranite v nasprotnem vrstnem redu.

Namestitev držala za ročaj za pršenje in paličasto prho

1. Držalo ročaja za pršenje in paličasto prho postavite na svoje mesto. (Sl. 18)
2. Namestite 2 vijaka.
3. Orodje za čiščenje vstavite v držalo.

Delovanje

Uvod

OPOZORILO: Preden začnete uporabljati izdelek, morate prebrati in razumeti poglavje o varnosti.

Husqvarna Connect

Husqvarna Connectje brezplačna aplikacija za vašo mobilno napravo. Aplikacija Husqvarna Connect omogoča razširitev funkcij vašega izdelka Husqvarna:

• Dodatne informacije o izdelku.

- Informacije o izdelku, delih in servisu ter pomoč.

Začetek uporabe aplikacije

1. V mobilno napravo si prenesite aplikacijo Husqvarna Connect.
2. Registirajte se v aplikaciji Husqvarna Connect.
3. Za vzpostavitev povezave in registracijo izdelka sledite navodilom v aplikaciji Husqvarna Connect.

Opomba: Aplikacija Husqvarna Connect ni na voljo za prenos na vseh trgih. Če potrebujete več informacij, se obrnite na servisnega zastopnika.

Iztegovanje in zlaganje ročaja za prenašanje

• Če želite iztegniti ročaj za prenašanje, pritisnite gumba na levi in desni strani ter potegnite ročaj za prenašanje navzgor. (Sl. 19)
• Če želite zložiti ročaj za prenašanje, pritisnite gumba na levi in desni strani ter potegnite ročaj za prenašanje navzdol. (Sl. 20)

Namestitev ročaja za pršenje

1. Izvlecite visokotlačno cev za vodo. (Sl. 21)
2. Z eno roko trdno držite ročaj za pršenje in potisnite visokotlačno cev za vodo v hitri priključek na ročaju za pršenje.

a) PW 350 (Sl. 22)
b) PW 360 in PW 370 (Sl. 23)

Odstranitev ročaja za pršenje

1. Pritisnite jeziček v smeri hitrega priključka na ročaju za pršenje in izvlecite visokotlačno cev za vodo.

a) PW 350 (SI. 24)
b) PW 360 in PW 370 (SI. 25)

1. Zavrtite kolut za cev v smeri urinega kazalca, dokler ni visokotlačna cev za vodo v celoti navita. (Sl. 26)

Namestitev paličaste prhe

1. Z eno roko držite ročaj za pršenje in potisnite spojko na paličasti prhi v ročaj za pršenje.

a) PW 350 (Sl. 27)
b) PW 360 in PW 370 (Sl. 28)

1. Obrnite paličasto prho v smeri urinega kazalca, nato pa jo sprostite. Paličasta prha se zaskoči v položaju.

Odstranitev paličaste prhe

1. Potisnite paličasto prho navznoter in jo obrnite v nasprotni smeri urinega kazalca.

a) PW 350 (SI. 29)
b) PW 360 in PW 370 (SI. 30)

1. Izvlecite paličasto prho iz ročaja za pršenje.

Šobe (PW 350)

Šobo, ki je označena z "ROUGH NOZZLE", lahko uporabljate za čiščenje neobčutljivih površin, na primer dovozov. Šobo z ravnim vodnim curkom, ki je označena z "GENTLE NOZZLE", lahko uporabljate za čiščenje občutljivih površin, na primer vozil. Šoba, označena z "SHORT NOZZLE", ima ravni vodni curek z nizkim tlakom, ki se lahko uporablja za rahlo izpiranje površine. Ni je mogoče namestiti na paličasto prho.

(SI. 31)

Namestitev in odstranitev šobe na paličasto prho (PW 350)

POZOR: Šobe z vrtljivim vodnim curkom ne uporabljajte na občutljivih površinah, na primer pobarvanih površinah na vozilu. Vrtljiv vodni curek lahko poškoduje površino.

• Šobo namestite tako, da z eno roko držite paličasto prho in potisnete šobo navznoter, dokler se ne zaskoči v položaju. (Sl. 32)
• Za odstranitev šobe pritisnite jeziček na paličasti prhi navznoter in izvlecite šobo iz paličaste prhe. (Sl. 33)

Nastavitev tlaka vodnega curka (PW 350)

Šoba z ravnim vodnim curkom ima nastavljiv tlak.

• Če želite povečati tlak vodnega curka, obrnite šobo v smeri urinega kazalca. (Sl. 34)
• Če želite zmanjšati tlak vodnega curka, obrnite šobo v nasprotni smeri urinega kazalca. (Sl. 35)

Namestitev in odstranitev kratke šobe za ročaj za pršenje (PW 350)

• Če želite namestiti šobo, z eno roko držite ročaj za pršenje in potisnite spojko na šobi v ročaj za pršenje. Obrnite šobo v smeri urinega kazalca in jo sprostite. Šoba se zaklene v položaju. (Sl. 36)
• Če želite odstraniti šobo, potisnite šobo in jo obrnite v nasprotni smeri urinega kazalca. Povlecite šobo iz ročaja za pršenje. (Sl. 37)

Šobe (PW 360, PW 370)

• Ena šoba 3 v 1, ki jo je mogoče namestiti na paličasto prho.
• Ena kratka šoba z ravnim vodnim curkom, ki jo je mogoče namestiti na ročaj za pršenje.

Šoba 3 v 1 ima 3 nastavitve:

• "ROUGH" (grobo)
  • "GENTLE I" (nežno I)
  • "GENTLE II" (nežno II)

Nastavitev "ROUGH" ima vrtljiv vodni curek in se lahko uporablja za čiščenje neobčutljivih površin, na primer dovoznih poti. Nastavitev "GENTLE I" ima raven vodni curek in se lahko uporablja za čiščenje občutljivih površin, na primer pobarvanih ograj. Nastavitev "GENTLE II" ima raven vodni curek in se lahko uporablja za čiščenje občutljivih površin, na primer vozil. Za PW 370 si za priporočeno uporabo oglejte prikaz na izdelku.

Šoba, označena z "SHORT NOZZLE", ima ravni vodni curek z nizkim tlakom, ki se lahko uporablja za rahlo izpiranje površine. Ni je mogoče namestiti na paličasto prho.

(SI. 38)

Namestitev in odstranitev šobe 3 v 1 za paličasto prho (PW 360, PW 370)

- Če želite namestiti šobo 3 v 1, izvedite naslednje korake.

a) Obračajte paličasto šobo, dokler se simbol šobe ne poravna z oznako na ročaju za pršenje. (Sl. 39)
b) Z eno roko držite paličasto prho in potisnite šobo 3 v 1 navznoter, dokler se ne zaskoči v položaju. Prepričajte se, da ste jeziček, ki ima kvadratno obliko, poravnali z zarezo, ki ima kvadratno obliko. (Sl. 40)

- Če želite odstraniti šobo 3 v 1, izvedite naslednje korake.

a) Obračajte paličasto šobo, dokler se simbol šobe ne poravna z oznako na ročaju za pršenje. (Sl. 39)

b) Pritisnite gumb na paličasti prhi in izvlecite šobo 3 v 1 iz paličaste prhe. (Sl. 41)

Nastavitev vodnega curka (PW 360, PW 370)

Opomba: Ko je na paličasto prho nameščena šoba 3 v 1, je izbran vrtljiv vodni curek.

POZOR: Vrtljivega vodnega curka ne uporabljajte na občutljivih površinah, na primer pobarvanih površinah na vozilu. Vrtljiv vodni curek lahko poškoduje površino.

- Obračajte paličasto prho, da izberete potrebno nastavitev. Nastavitev je izbrana, ko zaslišite klik. (Sl. 42)

Namestitev in odstranitev kratke šobe za ročaj za pršenje (PW 360, PW 370)

• Če želite namestiti šobo, z eno roko držite ročaj za pršenje in potisnite spojko na šobi v ročaj za pršenje. Obrnite šobo v smeri urinega kazalca in jo sprostite. Šoba se zaklene v položaju. (Sl. 43)
• Če želite odstraniti šobo, potisnite šobo in jo obrnite v nasprotni smeri urinega kazalca. Povlecite šobo iz ročaja za pršenje. (Sl. 44)

Upravljanje izdelka

1. Izdelek priklopite na vodni vir. Glejte Priklop izdelka na vodni vir na strani 502.
2. Odzračite sistem. Glejte Odzračevanje sistema na strani 503.
3. Zaženite izdelek. Glejte Zagon izdelka na strani 504.

Priklop izdelka na vodni vir

Izdelek lahko uporabljate z vodo iz vodovodnega omrežja ali z vodo iz odprtega vodnega vira, na primer iz jezera ali sodov z vodo.

• Za priklop izdelka na vodovodno omrežje glejte Priklop izdelka na vodovodno omrežje na strani 502.
• Za priklop izdelka na odprt vodni vir glejte Priklop izdelka na odprt vodni vir na strani 503.

Priklop izdelka na vodovodno omrežje

1. Namestite adapter za vrtno cev na dovod za vodo na izdelku. Glejte Namestitev adapterja za vrtno cev na strani 500.
2. Vrtno cev priključite na vodovodno omrežje. Uporabite vrtno cev s premerom 13 mm in dolžino od 10 do 25 m. (Sl. 45)

POZOR: Tlak vode v vodovodnem omrežju ne sme presegati 1 MPa (10 barov).

POZOR: Temperatura vode v vodovodnem omrežju ne sme presegati 40 °C.

1. Odprite ventil na vodovodnem omrežju in se prepričajte, da lahko voda prosto teče iz vrtne cevi. (Sl. 46)
2. Zaprite ventil na vodovodnem omrežju.
3. Priklopite vrtno cev na dovod za vodo na izdelku. (Sl. 47)
4. Priklopite napajalni vtič na vir napajanja.
5. Z eno roko trdno držite ročaj za pršenje in potisnite visokotlačno cev za vodo v hitri priključek na ročaju za pršenje.

a) PW 350 (SI. 22)

b) PW 360 in PW 370 (Sl. 23)

1. Odprite ventil na vodovodnem omrežju.
2. Pred uporabo izdelka odzračite sistem. Glejte Odzračevanje sistema na strani 503.

Priklop izdelka na odprt vodni vir

Izdelek lahko uporabljate z vodo iz odprtega vodnega vira, na primer iz jezera ali sodov z vodo. Uporabite sesalno cev (ni priložena) s premerom 13 mm in dolžino, ki ne presega 3 m.

(SI. 48)

POZOR: Temperatura vode v vodnem viru ne sme presegati 20 °C.

POZOR: Izdelek ne sme biti več kot 0,5 m nad vodnim virom.

1. Če je nameščen adapter za vrtno cev, ga odstranite z dovoda za vodo na izdelku. (Sl. 49)

POZOR: Ne odstranite filtra za vodo v dovodu za vodo.

1. Priklopite sesalno cev (ni priložena) na dovod za vodo na izdelku. (Sl. 50)
2. Vstavite sesalno cev v vodni vir in se prepričajte, da je filter v celoti potopljen.

POZOR: Ne uporabljajte sesalne cevi brez filtra.

1. Pritisnite jeziček v smeri hitrega priključka na ročaju za pršenje in izvlecite visokotlačno cev za vodo.

a) PW 350 (SI. 24)
b) PW 360 in PW 370 (Sl. 25)

1. Priklopite napajalni vtič na vir napajanja.
2. Preklopite vklopno stikalo v položaj za vklop (I) in pustite izdelek delovati 2 minuti.
3. Preklopite vklopno stikalo v položaj za izklop (0).
4. Z eno roko trdno držite ročaj za pršenje in potisnite visokotlačno cev za vodo v hitri priključek na ročaju za pršenje.

a) PW 350 (Sl. 22)

b) PW 360 in PW 370 (Sl. 23)

1. Pred uporabo izdelka odzračite sistem. Glejte, Odzračevanje sistema na strani 503

Odzračevanje sistema

POZOR: Pred odzračevanjem sistema se prepričajte, da je vklopno stikalo v položaju za izklop (0).

1. Izdelek priklopite na vodni vir. Glejte, Priklop izdelka na vodni vir na strani 502.
2. Paličasto prho namestite na ročaj za pršenje. Glejte, Namestitev paličaste prhe na strani 501.
3. Izklopite zaklep sprožilca plina. Glejte, Vklop in izklop zaklepa sprožilca plina na strani 503.
4. Pritisnite sprožilec plina in ga pridržite, dokler iz šobe na paličasti prhi ne priteče voda.

a) PW 350 (SI. 51)

b) PW 360 in PW 370 (SI. 52)

Odklop izdelka od vodnega vira

1. Preklopite vklopno stikalo v položaj za izklop (0).
2. Če je izdelek priklopljen na vodovodno omrežje, zaprite ventil na vodovodnem omrežju.
3. Če je izdelek priklopljen na vodovodno omrežje, odklopite vrtno cev od vodovodnega omrežja. (Sl. 53)
4. Če je izdelek priklopljen na odprt vodni vir, odstranite sesalno cev iz vodnega vira.
5. Pritisnite sprožilec plina in ga pridržite, dokler iz šobe ne izteka več voda.
6. Odklopite vrtno cev od dovoda za vodo na izdelku.
7. Če je izdelek priklopljen na odprt vodni vir, odklopite sesalno cev. (Sl. 54)
8. Pritisnite jeziček v smeri hitrega priključka na ročaju za pršenje in izvlecite visokotlačno cev za vodo.

a) PW 350 (SI. 24)
b) PW 360 in PW 370 (Sl. 25)

1. Preklopite vklopno stikalo v položaj za vklop (I). Pustite, da izdelek obratuje, dokler iz visokotlačne cevi ne izteka več voda.

2. Preklopite vklopno stikalo v položaj za izklop (0).

3. Pred skladiščenjem izdelka počakajte, da se ročaj za pršenje, paličasta prha in šobi posušijo.

Vklop in izklop zaklepa sprožilca plina

- Če želite vklopiti zaklep sprožilca plina, pritisnite gumb v zaklenjeni položaj.

a) PW 350 (SI. 55)
b) PW 360 in PW 370 (Sl. 56)

- Če želite izklopiti zaklep sprožilca plina, pritisnite gumb v odklenjeni položaj.

Zagon izdelka

POZOR: Izdelek uporabljajte le v pokončnem položaju. Izdelek lahko pri uporabi v vodoravnem položaju poškodujete.

1. Izdelek priklopite na vodni vir. Glejte Priklop izdelka na vodni vir na strani 502.
2. Priklopite napajalni vtič na vir napajanja.
3. Preklopite vklopno stikalo v položaj za vklop (I). (Sl. 57)
4. Izklopite zaklep sprožilca plina. Glejte Vklop in izklop zaklepa sprožilca plina na strani 503.
5. Pritisnite sprožilec plina na ročaju za pršenje.

Opomba: Izdelek se samodejno zaustavi, ko sprostite sprožilec plina.

Zaustavitev izdelka

Opomba: Izdelek se samodejno zaustavi, ko sprostite sprožilec plina.

1. Sprostite sprožilec plina na ročaju za pršenje.
2. Vklopite zaklep sprožilca plina. Glejte, Vklop in izklop zaklepa sprožilca plina na strani 503.
3. Preklopite vklopno stikalo v položaj za izklop (0). (Sl. 58)
4. Izvlecite napajalni vtič iz vira napajanja.
5. Odklopite izdelek od vodnega vira. Glejte, Odklop izdelka od vodnega vira na strani 503.

Opomba: Izdelek vedno odklopite od vodnega vira, će se od izdelka oddaljite za več kot 5 minut.

Prilagajanje kota ročaja za pršenje (PW 360, PW 370)

1. Pritisnite gumb in obrnite ročaj v smeri urinega kazalca ali v nasprotni smeri urinega kazalca. (Sl. 59)
2. Spustite gumb. Ročaj se zaskoči v položaju.

Uporaba razpršilnika za peno (PW 350)

1. Razpršilnik za peno snemite iz njegovega držala. (Sl. 60)

2. Posodo na razpršilniku za peno napolnite s čistilnim sredstvom.

POZOR: Uporabljajte samo čistilna sredstva, ki jih priporoča družba Husqvarna.

1. Potisnite hitri priključek na razpršilniku za peno v hitri priključek na paličasti prhi, dokler se ne zaskoči v položaju. Prirobnica na razpršilniku za peno se mora ujemati z utorom v paličasti prhi. (Sl. 61)
2. Izdelek priklopite na vodni vir. Glejte, Priklop izdelka na vodni vir na strani 502.
3. Zaženite izdelek. Glejte, Zagon izdelka na strani 504.

Uporaba razpršilnika za peno (PW 360, PW 370)

1. Razpršilnik za peno snemite iz njegovega držala. (Sl. 62)
2. Posodo na razpršilniku za peno napolnite s čistilnim sredstvom.

POZOR: Uporabljajte samo čistilna sredstva, ki jih priporoča družba Husqvarna.

1. Potisnite spojko na razpršilniku za peno v ročaj za pršenje. Obrnite razpršilnik za peno v smeri urinega kazalca in sprostite razpršilnik za peno. Razpršilnik za peno se zaskoči v položaju. (Sl. 63)
2. Izdelek priklopite na vodni vir. Glejte, Priklop izdelka na vodni vir na strani 502.
3. Zaženite izdelek. Glejte, Zagon izdelka na strani 504.
4. Z obračanjem gumba na razpršilniku za peno nastavite količino uporabljene pene. Če želite uporabiti več pene, obrnite gumb v smeri urinega kazalca. Če želite uporabiti manj pene, obrnite gumb v nasprotni smeri urinega kazalca. (Sl. 64)
5. Zavrtite pokrov šobe, da prilagodite vzorec pršenja pene. Zavrtite pokrov šobe v smeri urinega kazalca za manjši vzorec pršenja pene ali v nasprotni smeri urinega kazalca za širši vzorec pršenja pene. (Sl. 65)

Vzdrževanje

Uvod

OPOZORILO: Pred izvajanjem vzdrževalnih del morate prebrati in razumeti poglavje o varnosti.

Za servisiranje in popravila na izdelku posebno usposabljanje ni potrebno. Zagotavljamo, da vam bodo na voljo strokovna popravila in servisiranje.

Za več informacij glejte www.husqvarna.com.

Urnik vzdrževanja

Vzdrževanje Pred	uporabo	Po upo-rabi	Pred skladiš-čenjem
Opravite splošen pregled. Glejte, Izvajanje splošnih pregledov na strani 505.	X
Izdelek očistite. Glejte, Čiščenje izdelka na strani 505.		X
Očistite paličasto prho in šobi. Glejte, Čiščenje izdelka na strani 505.		X
Očistite filter za vodo. Če je filter za vodo poškodovan, ga zamenjajte. Glejte, Čiščenje filtra za vodo na strani 506.		X
Namažite O-tesnila na spojkah. Glejte, Mazanje O-tesnil na spojkah na strani 506.		X
Očistite filter v razpršilniku za peno. X

Izvajanje splošnih pregledov

OPOZORILO: Pred vzdrževanjem izdelka preklopite vklopno stikalo v položaj za izklop (0) in izvlecite napajalni vtič iz vira napajanja.

POZOR: Pred vzdrževanjem izdelka ga odklopite od vodnega vira in se prepričajte, da so vsi deli suhi.

• Prepričajte se, da so matice in vijaki na izdelku dobro priviti.
• Prepričajte se, da kabli na izdelku niso v položaju, v katerem bi se lahko poškodovali.
• Preverite, ali je visokotlačna cev obrabljena in poškodovana.

OPOZORILO: Ne uporabljajte izdelka, će je visokotlačna cev obrabljena ali poškodovana.

Čiščenje izdelka

OPOZORILO: Pred vzdrževanjem izdelka preklopite vklopno stikalo v položaj za izklop (0) in izvlecite napajalni vtič iz vira napajanja.

POZOR: Pred vzdrževanjem izdelka ga odklopite od vodnega vira in se prepričajte, da so vsi deli suhi.

• Vse zunanje dele očistite s suho krpo.
- Izdelka ne čistite z visokotlačnim čistilnikom.
- Poskrbite, da so dovodi za zrak čisti, in tako zagotovite, da ima izdelek vedno dovolj nizko temperaturo.

Čiščenje paličaste prhe in šob (PW 350)

OPOZORILO: Pred vzdrževanjem izdelka preklopite vklopno stikalo v položaj za izklop (0) in izvlecite napajalni vtič iz vira napajanja.

POZOR: Pred vzdrževanjem morate izdelek odklopiti iz električnega vira.

1. Če je na paličasti prhi nameščena šoba, jo odstranite s paličaste prhe. Glejte, Šobe (PW 350) na strani 501.
2. Šobi, spojko na paličasti prhi in spojko na ročaju za pršenje očistite z milom in vodo. (Sl. 66)
3. Če so v šobah zamašitve, jih odstranite s čistilnim orodjem. (Sl. 67)

Čiščenje paličaste prhe in šob (PW 360, PW 370)

OPOZORILO: Pred vzdrževanjem izdelka preklopite vklopno stikalo v položaj za izklop (0) in izvlecite napajalni vtič iz vira napajanja.

POZOR: Pred vzdrževanjem morate izdelek odklopiti iz električnega vira.

1. Če je na paličasti prhi nameščena šoba, jo odstranite s paličaste prhe. Glejte, Šobe (PW 360, PW 370) na strani 501.
2. Šobi, spojko na paličasti prhi in spojko na ročaju za pršenje očistite z milom in vodo. (Sl. 68)
3. Če so v šobah zamašitve, jih odstranite s čistilnim orodjem. (Sl. 69)

Čiščenje filtra za vodo

OPOZORILO: Pred vzdrževanjem izdelka preklopite vklopno stikalo v položaj za izklop (0) in izvlecite napajalni vtič iz vira napajanja.

POZOR: Pred vzdrževanjem morate izdelek odklopiti iz električnega vira.

1. Če je nameščen adapter za vrtno cev, ga odstranite z dovoda za vodo na izdelku. (Sl. 49)
2. Izvlecite filter za vodo. Uporabite klešče. (Sl. 70)
3. Preverite, ali je filter za vodo poškodovan. Če je filter za vodo poškodovan, ga zamenjajte. (Sl. 71)
4. Filter za vodo izperite s čisto vodo. (Sl. 72)
5. Vodni filter namestite v obratnem vrstnem redu.

Čiščenje filtra v razpršilniku za peno

1. Z majhnim ključem inbus ali podobnim orodjem previdno potisnite zatič rahlo navznoter. (Sl. 73)
2. S kleščami izvlecite zatič. (Sl. 74)
3. Zavrtite pokrov šobe v nasprotni smeri urinega kazalca in ga odstranite z razpršilnika za peno. (Sl. 75)
4. Odstranite obroč. (Sl. 76)
5. Odstranite vijak in pokrov na desni strani. (Sl. 77)

6. Odstranite vijak in pokrov na levi strani. (Sl. 78)

7. Odstranite sponko in sklop šobe. (Sl. 79)

8. S kleščami izvlecite držalo filtra (A). (Sl. 80)
9. Previdno izvlecite filter (B) z majhnim ključem inbus ali enakovrednim orodjem.
10. Filter izperite s čisto vodo. Če je filter poškodovan ali ga ni mogoče popolnoma očistiti, ga zamenjajte. (SI. 81)
11. Razpršilnik za peno sestavite v obratnem vrstnem redu.

Mazanje O-tesnil na spojkah

OPOZORILO: Pred vzdrževanjem izdelka preklopite vklopno stikalo v položaj za izklop (0) in izvlecite napajalni vtič iz vira napajanja.

POZOR: Pred vzdrževanjem izdelka ga odklopite od vodnega vira in se prepričajte, da so vsi deli suhi.

1. Odstranite paličasto prho z ročaja za pršenje, nato pa ročaj za pršenje z visokotlačne cevi. Glejte Odstranitev paličaste prhe na strani 501 in Odstranitev ročaja za pršenje na strani 501.
2. Z mastjo namažite O-tesnila na adapterju za vrtno cev, paličasti prhi in visokotlačni cevi. Glejte razdelek Tehnični podatki na strani 509 za pravilno vrsto maziva.
   (SI. 82)

Odstranitev in namestitev pokrova koluta za cev

OPOZORILO: Pred vzdrževanjem izdelka preklopite vklopno stikalo v položaj za izklop (0) in izvlecite napajalni vtič iz vira napajanja.

POZOR: Pred vzdrževanjem izdelka ga odklopite od vodnega vira in se prepričajte, da so vsi deli suhi.

Pokrov koluta za cev je pritrjen s 3 sponkami.

1. Potisnite 3 sponke navznoter in previdno odstranite pokrov koluta za cev. (Sl. 83)
2. Pokrov koluta za cev namestite tako, da ga previdno potisnete, dokler se sponke ne zaskočijo v položaju.

Odpravljanje težav

Urnik odpravljanja težav

Težava Možen vzrok Rešitev
Izdelka ni mogoče zagnati. Napajalni vtič ni priklopljen na vir napajanja.	Priklopite napajalni vtič na vir napaja-nja.
	Vklopno stikalo je v položaju za iz-klop (0).	Preklopite vklopno stikalo v položaj za vklop (l).
	V viru napajanja ni električne energi-je.	Obrnite se na pooblaščenega elektri-čarja.
	Napajalni kabel je poškodovano. Obrnite se na pooblaščenega servis-nega zastopnika.
	Toplotna zaščita je zaustavila napa-janje.	Počakajte, da se izdelek ohladi, pred-en ga ponovno uporabite.
	Uporabljen je napačen tip podaljška.	Prepričajte se, da je podaljšek v ce-loti odvit in je napajalna napetost skladna z napetostjo, ki je navedena na izdelku.
Zaslon se ne zažene, ko je stikalo za napajanje nastavljeno v položaj ON (l).	Napajalni vtič ni priklopljen na vir na-pajanja.	Priklopite napajalni vtič na vir napaja-nja.
Varovalka pregori med zagonom ali delovanjem.	Uporabljen je napačen tip varovalke.	Prepričajte se, da uporabljate počas-no varovalko razreda "C" ali "K".
Izdelka ni mogoče zaustaviti. Izdelek je poškodovan. Izvlecite napajalni vtič in se obrni-te na pooblaščenega servisnega za-stopnika.
Izdelek se preveč segreje. Pretok zraka ni zadosten. Očistite odprtine za dovod zraka.
Izdelek ne deluje gladko. V sistemu je zrak. Odzračite sistem.
Tlak vode ni zadosten. Cev je zvita. Prepričajte se, da cevi niso prepog-		njene.
Spojke puščajo. Okrogla tesnila so obrabljena ali poškodovana.	Zamenjajte okrogla tesnila.

Načrt za odpravljanje težav, zaslon (PW 370)

Težava Možen vzrok Rešitev
Rdeč simbol za temperaturo. Za več informacij glejte sporočilo o napaki na zaslonu.	Temperatura okolice v delovnem območju je prenizka.	Izdelek uporabljajte le,če je temperatura okolice 4 °C ali več.
	Temperatura okolice v skladišču je prenizka.	Izdelek skladiščite na suhem mestu brez zmrzali. Prepričajte se, da je temperatura okolice v skladišču višja od 0 °C.
	Temperatura vode na vhodu je previsoka.	Prepričajte se, da je temperatura vo-de na vhodu maks. 40 °C.
Rdeč simbol orodja. Za več informa-cij glejte sporočilo o napaki na zaslo-nu	Senzor za vodo ne more zabeležiti nivoja vode.	Ustavite izdelek in počakajte 5 minut, preden ga ponovno zaženete. Če na-pake ne morete odpraviti, se obrni-te na pooblaščenega servisnega za-stopnika.
	Senzor za temperaturo ne more za-beležiti temperature vode.
Rumen simbol orodja. Za več informacij glejte sporočilo o napaki na za-slonu	Priporočljivo je zamenjati okrogla tes- nila.	Zamenjajte okrogla tesnila.
	Priporočljivo je očistiti vodni filter v dovodu za vodo na izdelku.	Očistite vodni filter v dovodu za vodo na izdelku.

Transport skladiščenje in odstranitev

Prevoz

• Pred prevozom izdelka izvlecite napajalni vtič iz vira napajanja.
• Pred prevozom izdelka odklopite izdelek od vodnega vira.
• Zagotovite, da bo izdelek med prevozom pritrjen in se ne bo mogel premikati.

Skladiščenje

- Pred skladiščenjem izdelka poskrbite, da boste iz izdelka, visokotlačne cevi za vodo ter pribora in dodatne opreme spustili vso vodo. Glejte, Odklop izdelka od vodnega vira na strani 503.

• Izdelek pripravite na skladiščenje. Glejte, Priprava izdelka na skladiščenje na strani 508.
• Izdelek skladiščite na suhem mestu brez zmrzali.

Priprava izdelka na skladiščenje

1. Zaustavite izdelek in izvlecite napajalni vtič iz vira napajanja.
2. Odklopite izdelek od vodnega vira. Glejte, Odklop izdelka od vodnega vira na strani 503.
3. Prepričajte se, da sta pribor in dodatna oprema suha.

4. Ročaj za pršenje, paličasto prho, razpršilnik za peno in šobe vstavite v držala.

5. Odklopite visokotlačno cev za vodo z ročaja za pršenje in navijte visokotlačno cev za vodo na kolut za cev. (Sl. 26)

6. Napajalni kabel namestite na njegovo držalo in pritrdite trak. (Sl. 84)
7. Zložite ročaj za prenašanje. Glejte, Iztegovanje in zlaganje ročaja za prenašanje na strani 501.

Odlaganje

Simbol pomeni, da izdelek ni gospodinjski odpadek. Obvezna je reciklaža v najbližjem zbirnem centru

za električno in elektronsko opremo. To prispeva k ustreznemu ravnanju z izrabljenimi odpadki Za informacije se obrnite na lokalne organe, službe za ravnanje z gospodinjskimi odpadki, zastopnika ali prodajalca. V primeru neustrezne odstranitve odpadkov lahko pride zaradi morebitne prisotnosti nevarnih snovi do škodljivih posledic za okolje in zdravje ljudi.

(SI. 13)

Opomba: Simbol je prikazan na izdelku ali embalaži izdelka.

Tehnični podatki

	PW 350 PW 360 P	W 370
Motor in črpalka
Vrsta Zaporedni izme-	nični motor	Zaporedni izme- nični motor	Zaporedni izme- nični motor
Moč, W 2100 2100 2300
Območje napetosti, V 230–240 230–240 230–240
Frekvenca, Hz 50 50 50
Nazivni tok, A 10 10 10
Največji pretok vode, l/min 7,5 7,5 8,3
Izhodni tlak vode med delovanjem, bar/MPa 125/12,5 125/12,5 135/13,5
Največji izhodni tlak vode, bar/MPa 150/15 160/16 170/17
Največji vhodni tlak vode, bar/MPa	10/1	10/1	10/1
Največja vhodna temperatura vode, °C/°F	40/104 40/104 40/104
Največja vhodna temperatura vode (v sesalnem načinu), °C/°F	20/68	20/68	20/68
Stopnja zaščite IP	IPX5	IPX5	IPX5
Varnostni razred	Razred I	Razred 1	Razred 1
Mazanje
Vrsta masti za mazanje O-tesnil	Univerzalna bela silikonska mast	Univerzalna bela silikonska mast	Univerzalna bela silikonska mast
Teža
Teža, kg	21,7	22,1	22,7
Emisije hrupa ^113
Raven zvočne moči, izmerjena v dB(A)	86,3	86,3	86
Raven zvočne moči, zajamčena LWA dB(A)	85±3 85±3PW 350 PW 360 P	86±3PW 370
Nivoji hrupa114
Raven zvočnega tlaka LpA, dB(A) 71,1±2 71,1±2 70,8±2
Ravni vibracij115
Dlan/roka (s standardno šobo) m/s2	< 2,5 < 2,5 < 2,5

Dodatki

Odobren pribor

Odobren pribor	Št. izd.
Čistilo za površino SC 400 590 65 78-01
Čistilnik za površino SC 300 590 65 79-01
Filter za vodo 590 65 93-01
Varovalo pred povratnim tokom 590 65 95-01
Sesalna cev 590 65 97-01
Razpršilnik za peno FS 400 546 87 18-01
Razpršilnik za peno FS 300 590 66 04-01
Sesalna šoba za vodo 590 66 05-01
Komplet vrtljivih krtač 590 66 06-01
Komplet za vozilo 590 66 07-01
Podaljševalna cev, ojačana s tekstilom, 8 m 590 66 08-01
Podaljševalna cev, ojačana z jeklom, 10 m 590 66 09-01
Cev za čiščenje cevi, 15 m 590 66 10-01
Kotna paličasta prha	590 66 11-01
Čistilo za kamen in les	590 66 12-01
Čistilo za vozila in vosek	590 66 13-01
Komplet okroglih tesnil	591 10 64-01

Izjava o skladnosti

Izjava EU o skladnosti

Mi, Husqvarna AB, SE-561 82 Huskvarna, Švedska, tel.: [phone], izjavljamo na lastno odgovornost, da je izdelek:

Opis Tlačni čistilnik
Znamka Husqvarna
Vrsta/model PW 350, PW 360
Identifikacija Serijske številke od letnika 2023 dalje

v celoti skladen z naslednjimi direktivami in uredbami EU:

Uredba Opis
2006/42/ES "o strojih"
2014/30/EU "o elektromagnetni združljivosti"
2000/14/ES, priloga V "o emisijah hrupa v okolico"
2011/65/EU "o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi"

in so pri tem v veljavi naslednji standardi in/ali tehnične specifikacije: EN 60335-1:2012/A11:2014/A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN 60335-2-79:2012, EN 62233:2008, EN 55014-1:2021, EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN 61000-3-3:2013/A2:2021, EN IEC 63000:2018.

Za informacije v zvezi z emisijami hrupa glejte poglavje Tehnični podatki na strani 509.

Huskvarna, 2023-11-20

$$ \Delta \cdot \mathrm {d u} $$

Claes Losdahl, vodja razvoja/vrtni izdelki, Husqvarna AB Odgovorni za tehnično dokumentacijo

Izjava EU o skladnosti

Mi, Husqvarna AB, SE-561 82 Huskvarna, Švedska, tel.: [phone], izjavljamo na lastno odgovornost, da je izdelek:

Opis Tlačni čistilnik
Znamka Husqvarna
Vrsta/model PW 370
Identifikacija Serijske številke od letnika 2023 dalje

v celoti skladen z naslednjimi direktivami in uredbami EU:

Uredba Opis
2006/42/ES "o strojih"
2014/30/EU "o elektromagnetni združljivosti"
2000/14/ES, priloga V "o emisijah hrupa v okolico"
2011/65/EU "o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi"

in so pri tem v veljavi naslednji standardi in/ali

tehnične specifikacije: EN 60335-1:2012/A11:2014/

A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN

60335-2-79:2012, EN 62233:2008, EN 55014-1:2021,

EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN

61000-3-11:2019, EN IEC 63000:2018.

Za informacije v zvezi z emisijami hrupa glejte poglavje

Tehnični podatki na strani 509.

Huskvarna, 2023-11-20

$$ \Delta \cdot 2 m $$

Claes Losdahl, vodja razvoja/vrtni izdelki, Husqvarna AB

Odgovorni za tehnično dokumentacijo

CE

Sadržaj

Uvod....513

Bezbednost....515

Sklapanje....520

Rukovanje....521

Održavanje....525

Rešavanje problema....527

Transport, skladištenje i odlaganje.... 528

Tehnički podaci....529

Dodaci....530

Deklaracija o usaglašenosti.... 531

Uvod

Opis proizvoda

Proizvod je električni perač sa kompresorom. Proizvod može da se koristi na raznim pritiscima vode i sa raznim sredstvima za čišćenje.

Namena

Proizvod je namenjen samo za domaćinstva. Nemojte koristiti proizvod za druge zadatke. Koristite proizvod samo u uspravnom položaju.

Pregled proizvoda

(SI. 1)

1. Kabl za napajanje

2. Ručka za podizanje

3. Ulaz za vodu

4. Crevo za visoki pritisak

5. Motalica za crevo

6. Ručka za transport

7. Prekidač za paljenje

8. Ekran (samo PW 370)

9. Kratka mlaznica

10. Držač kabla za napajanje

11. Gumene trake za držač kabla za napajanje

12. Dovod vazduha

13. Gumena traka za raspršivač pene

14. Držač za dršku raspršivača i raspršivač uskog mlaza

15. Alat za čišćenje mlaznice

16. Držač mlaznice (samo PW 350)

17. Raspršivač pene (PW 360 i PW 370)

18. Raspršivač pene (PW 350)

19. Mlaznica s rotirajućim mlazom (PW 350)

20. Mlaznica s ravnim mlazom (PW 350)

21. Drška raspršivača (PW 350)

22. Raspršivač uskog mlaza (PW 350)

23. Drška raspršivača (PW 360 i PW 370)

24. Raspršivač uskog mlaza (PW 360 i PW 370)

25. Mlaznica 3-u-1 (PW 360 i PW 370)
