HASZNÁLATI ÚTMUTATÓ PW 360 HUSQVARNA

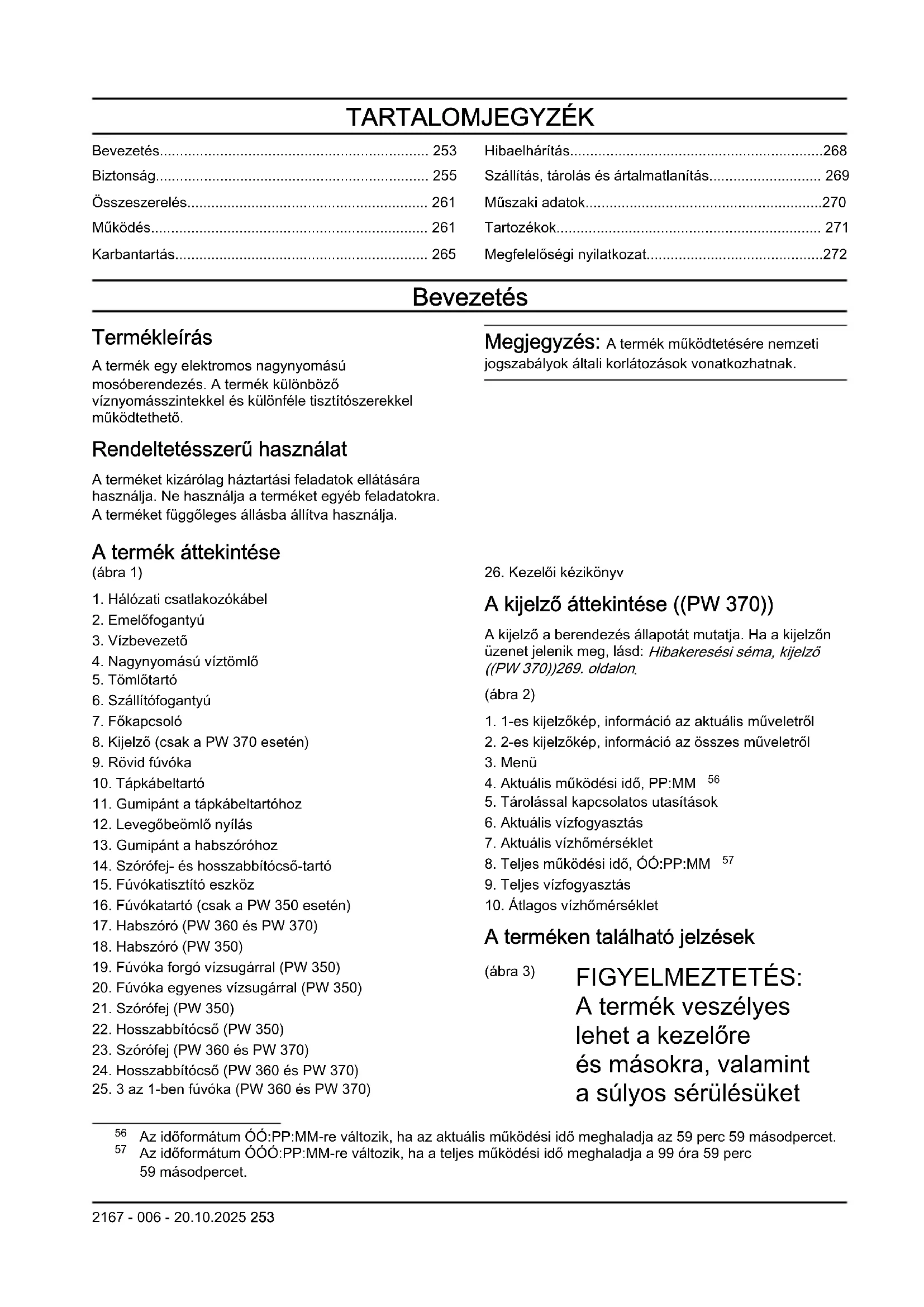

HU Használati utasítás 253-273

Összeszerelés.... 261

Működés.... 261

Karbantartás.... 265

Hibaelhárítás....268

Szállítás, tárolás és ártalmatlanítás.... 269

Műszaki adatok....270

Tartozékok.... 271

Megfelelőségi nyilatkozat....272

Bevezetés

Termékleírás

A termék egy elektromos nagynyomású mosóberendezés. A termék különböző víznyomásszintekkel és különféle tisztítószerekkel működtethető.

Rendeltetésszerű használat

A terméket kizárólag háztartási feladatok ellátására használja. Ne használja a terméket egyéb feladatokra. A terméket függőleges állásba állítva használja.

A termék áttekintése

(ábra 1)

1. Hálózati csatlakozókábel

2. Emelőfogantyú

3. Vízbevezető

4. Nagynyomású víztömlő

5. Tömlőtartó

6. Szállítófogantyú

7. Főkapcsoló

8. Kijelző (csak a PW 370 esetén)

9. Rövid fúvóka

10. Tápkábeltartó

11. Gumipánt a tápkábeltartóhoz

12. Levegőbeömlő nyílás

13. Gumipánt a habszóróhoz

14. Szórófej- és hosszabbítócső-tartó

15. Fúvókatisztító eszköz

16. Fúvókatartó (csak a PW 350 esetén)

17. Habszóró (PW 360 és PW 370)

18. Habszóró (PW 350)

19. Fúvóka forgó vízsugárral (PW 350)

20. Fúvóka egyenes vízsugárral (PW 350)

21. Szórófej (PW 350)

22. Hosszabbítócső (PW 350)

23. Szórófej (PW 360 és PW 370)

24. Hosszabbítócső (PW 360 és PW 370)

25. 3 az 1-ben fúvóka (PW 360 és PW 370)

Megjegyzés: A termék működtetésére nemzeti jogszabályok általi korlátozások vonatkozhatnak.

1. Kezelői kézikönyv

A kijelző áttekintése ((PW 370))

A kijelző a berendezés állapotát mutatja. Ha a kijelzőn üzenet jelenik meg, lásd: Hibakeresési séma, kijelző ((PW 370))269. oldalon.

(ábra 2)

1. 1-es kijelzőkép, információ az aktuális műveletről
2. 2-es kijelzőkép, információ az összes műveletről
3. Menü
4. Aktuális működési idő, PP:MM 56
5. Tárolással kapcsolatos utasítások
6. Aktuális vízfogyasztás
7. Aktuális vízhőmérséklet
8. Teljes működési idő, ÓÓ:PP:MM 57
9. Teljes vízfogyasztás
10. Átlagos vízhömérséklet

A terméken található jelzések

(ábra 3)

FIGYELMEZTETÉS: A termék veszélyes lehet a kezelőre és másokra, valamint a súlyos sérülésüket

és halálukat okozhatja. Körültekintően járjon el, és megfelelően használja a terméket.

(ábra 4) Olvassa el a használati utasítást, és a termék használatba vétele előtt mindenképpen legyen tisztában a benne foglaltakkal.

(ábra 5) A termék nem alkalmas ivóvízhálózathoz való csatlakoztatásra.

(ábra 6) Helytelen használat esetén a nagynyomású vízsugár veszélyes lehet. A vízsugarat tilos személyek, elektromos berendezések vagy a termék felé irányítani.

(ábra 7) Környezetvédelmi jelzés. A termék és a termék csomagolása nem minősül háztartási hulladéknak. Újrahasznosítását egy jóváhagyott, az elektromos és elektronikus berendezések újrahasznosítására szolgáló ponton kell elvégezni.

(ábra 8) II. osztályú eszköz.

(ábra 9) Az EU és az Egyesült Királyság irányelveinek és jogszabályainak, és New South Wales „Környezetben történő munkavégzés szabályozása (zajszabályozás), 2017" irányelveinek megfelelő környezeti zajkibocsátási címke. A termék garantált hangteljesítményszintjér e vonatkozó adatok megtalálhatók a Műszaki adatok270. oldalon című fejezetben és a címkén.

(ábra 10) Bármilyen szögböl védett a kisnyomású vízsugár ellen.

(ábra 11) Óvja a fagytól.

(ábra 12) Ez a termék megfelel az Európai Unió vonatkozó előírásainak.

Megjegyzés: A terméken szereplő többi jel/címke egyes piacok specifikus vizsgáztatási követelményeire vonatkozik.

A termék károsodása

A termékben keletkezett károkért nem vállalunk felelősséget, amennyiben:

• a termék javítását helytelenül végezték;

• a termék javítása nem a gyártótól származó vagy általa jóváhagyott alkatrészekkel történt;

• a terméket nem a gyártótól származó vagy általa jóváhagyott kiegészítővel szerelték fel;

• a termék javítását nem hivatalos szakszerviz vagy jóváhagyott egyéb szerviz végezte.

Támogatás

A termékkel kapcsolatos támogatásért látogasson el a Támogatás részre a(z) www.husqvarna.com oldalon,

ahol utasításokat, hibaelhárítási útmutatókat talál, vagy használhatja a(z) Husqvarna Önkiszolgáló és a Termékasszisztens szolgáltatást (ha elérhető az Ön piacán). A termékkel kapcsolatos további támogatásért forduljon a(z) Husqvarna szakservizéhez.

Biztonság

Biztonsági meghatározások

A figyelmeztetések, óvintézkedések és megjegyzések a használati utasítás kiemelten fontos részeire hívják fel a figyelmet.

FIGYELMEZTETÉS:

Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelő vagy a közelben tartózkodók sérülésének vagy halálának veszélye.

VIGYÁZAT: Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a termék vagy a környező terület károsodásának veszélye.

Megjegyzés: További információt biztosít az

adott helyzetben szükséges tennivalókról.

Általános biztonsági utasítások

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ez a termék veszélyes, ha helytelenül használja, vagy ha nem vigyáz. A biztonsági utasítások be nem tartása sérüléssel vagy halállal járhat.
• Mindig megfontoltan és előrelátóan cselekedjen. Ha nem biztos benne, hogyan kell a terméket speciális helyzetben üzemeltetni, akkor hagyja abba a tevékenységet, és beszéljen a Husqvarna szakszervizzel a folytatás előtt.

- Ne feledje, hogy a kezelő felelős a másokat és a mások tulajdonát érő balesetekért is.

- Tartsa tisztán a terméket. Ügyeljen arra, hogy a jelek

és címkék jól olvashatóak legyenek.

• Soha ne engedje, hogy gyermekek vagy a kezelési utasításokat nem ismerő személyek használják a készüléket. A helyi rendelkezések adott esetben kezelési korhatárt szabhatnak meg.
• Az EU területén belül: A terméket csökkent fizikai, érzékszervi vagy szellemi képességekkel rendelkező személyek is működtethetik, amennyiben felügyelik őket, illetve ha a termék biztonságos működtetésére vonatkozó utasításokat kapnak, és megértették az azzal járó veszélyeket.
• Az EU területén belül: A terméket olyan személyek is működtethetik, akik nem rendelkeznek a szükséges tapasztalattal vagy tudással, amennyiben felügyelik őket, illetve ha a termék biztonságos működtetésére vonatkozó utasításokat kapnak, és megértették az azzal járó veszélyeket.
• Az EU területén kívül: A terméket csökkent fizikai, érzékszervi vagy szellemi képességekkel

rendelkező személyek nem működtethetik.

• Az EU területén kívül: A terméket nem működtetheti olyan személy, aki nem rendelkezik a szükséges tapasztalattal vagy tudással.
• Ne használja a terméket, ha fáradt, beteg, illetve alkohol, drog vagy gyógyszer hatása alatt áll. Ez negatív hatással van a látására, az éberségére, a koordinációjára és az ítélőképességére.
• Ne használja a terméket, ha hibás.
• Ne változtassa meg a terméket, vagy ne használja, ha feltehetőleg valaki más változtatásokat hajtott végre rajta.

Biztonsági utasítások az üzemeltetéshez

FIGYELMEZTETÉS:

A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne használja a terméket, ha a tápkábel, a nagynyomású tömlő, a kapcsológomb retesze vagy a szórófej sérült.
• A termék működtetése előtt keressen sérüléseket. Ne használja a terméket, ha

az alkatrészek sérültek vagy hiányoznak.

• Tartsa erősen, két kézzel a szórófejet. Visszarúgási erő lép fel a kapcsológomb meghúzásakor.
• Legyen óvatos a termék működtetésekor. A termék által biztosított nagy nyomás veszélyes, és sérülést okozhat.
• Ne irányítsa a vízsugarat saját maga, mások vagy állatok felé.
• Ne irányítsa a vízsugarat saját maga vagy mások felé lábbeli tisztítása céljából.
• Ne irányítsa a vízsugarat elektromos berendezés vagy maga a termék felé.
• A termék használata során viseljen személyi védőfelszerelést. Lásd: Személyi védőfelszerelés259. oldalon.
• Ne működtesse a terméket más személyek közelében, ha nem viselnek védőfelszerelést.
• Ha tisztítószert használ, kövesse a tisztítószerre vonatkozó biztonsági utasításokat.
• Csak a Husqvarna által ajánlott tisztítószereket használja. Más tisztítószerek vagy vegyszerek

befolyásolhatják a termék biztonságosságát.

• Használjon megfelelő víznyomást és tisztítószereket, a terméket pedig csak a jelen kézikönyvben leírt feladatokhoz használja. Ha nem megfelelő víznyomást vagy tisztítószert használ, vagy ha a terméket a jelen kézikönyvben leírtaktól eltérő feladatokra használja, az károsíthatja a terméket, a felületeket, az anyagokat vagy más eszközöket. A Husqvarna nem vállal felelősséget a nem megfelelő használatból eredő károkért.

- Nem ajánlott a készüléket ivóvízhálózatra csatlakoztatni. Ha a terméket ivóvízhálózathoz kell csatlakoztatni, tartsa be a helyi és országos előírásokat. Szükség esetén használjon visszafolyásgátlót (nem tartozék). A visszafolyásgátlón áthaladt víz nem minősül ivóvíznek.

- Ne permetezzen a termékkel gyúlékony folyadékokat. Robbanásveszély.

- Ne engedje, hogy gyermekek működtessék a terméket.

- A gyermekeket felügyelet alatt kell tartani, hogy ne játszanak a készülékkel.

• Ne engedje, hogy a terméket megfelelő képzésben nem részesült személyek használják.
• Csak Husqvarna által jóváhagyott tartozékokat és pótalkatrészeket használjon.
• Győződjön meg arról, hogy az elektromos csatlakoztatást szakképzett villanyszerelő végzi, és megfelel az IEC 60364-1 szabványnak.
• Használjon életvédelmi relét, amely megszakítja az elektromosságot, ha a szivárgóáram 30 ms-ig meghaladja a 30 mA-t. Ha nem rendelkezik életvédelmi relével, használjon olyan eszközt, amellyel ellenőrizhető a földáramkör.
• Az IEC 898-1 szabványnak, az IEC947-2 szabványnak vagy az IEC-n kívüli szabványoknak megfelelő, C vagy D jellemzővel rendelkező motorindító/késleltetett biztosítékokat használjon.
• PW 370 impedancia információk: Amikor a nagynyomású mosót PW 370 áramforráshoz csatlakoztatja, a maximális megengedett impedancia 0,144 Ω (Zmax). Konzultáljon az áramszolgáltatóval, hogy

megbizonyosodjon arról, hogy a berendezés csak a maximálisan megengedett impedanciával rendelkező áramforráshoz legyen csatlakoztatva.

• A kettős feszültségűként és frekvenciájúként megjelölt termékek beállítása esetén nincs szükség intézkedésekre.
• Ha hosszabbítókábelt kell használnia, győződjön meg arról, hogy az alkalmas kültéri használatra. Győződjön meg arról, hogy a konnektor legalább 60 mm távolságra van a talajtól. A csatlakozást mindig szárazon kell tartani.
• Mielőtt eltávolodna a terméktől, állítsa a főkapcsolót kikapcsolt (0) állásba, húzza ki a tápcsatlakozó-dugaszt, és kapcsolja be a kapcsológomb reteszét.
• A kiegészítő cseréje előtt állítsa a főkapcsolót kikapcsolt (0) állásba, és húzza ki a tápcsatlakozó-dugaszt.
• A termék tisztítása vagy karbantartása előtt állítsa a főkapcsolót kikapcsolt (0) állásba, és húzza ki a tápcsatlakozó-dugaszt.
• Ne használja a terméket olyan környezetben, ahol

a környezeti hömérséklet 0 °C alatt van.

• Ne indítsa el a terméket, ha fagyott.
• A terméket ne működtesse beltéren.
• Üzem közben ne helyezzen tárgyakat a termékre.
• Ne fogyasszon olyan vizet, amelyet a termékhez használt.
• Nyitott ablakok közelében ne működtesse a terméket.
• Vigyázzon a felcsapódó tárgyaktól. Kövek és laza tárgyak repülhetnek a szemébe, amelyek vakságot és súlyos sérüléseket okozhatnak.
• Ha a termék nem működik megfelelően, lásd: Hibaelhárítás268. oldalon.

Személyi védőfelszerelés

FIGYELMEZTETÉS:

A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

- A személyi védőfelszerelés nem küszöböli ki teljes mértékben a sérülés kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelő felszerelés

kiválasztásában kérje a márkakereskedő segítségét.

• Használjon nagy teherbírású, csúszásmentes bakancsot vagy lábbelit. Ne használja nyitott cipőben vagy mezítláb a terméket.
• Viseljen védőruházatot.
• Használjon jóváhagyott fülvédőt.
• Használjon védőszemüveget.
• A termék működése közben aeroszolok képződhetnek. Az aeroszolok belélegzése veszélyes lehet az egészségre. Ha a terméket olyan környezetben működteti, ahol veszélyes aeroszolok képződhetnek, használjon FFP2 vagy azzal egyenértékű osztályú légzésvédőt.

Biztonsági eszközök a terméken

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

- Ne használja a terméket sérült vagy nem megfelelően működő biztonsági eszközökkel.

• Ne távolítsa el és ne végezzen módosításokat a biztonsági eszközökön.
• Rendszeresen ellenőrizze a biztonsági eszközöket. Ha a biztonsági eszközök sérültek vagy nem működnek megfelelően, forduljon a Husqvarna szakszervizhez.

Kapcsológomb retesze

A kapcsológomb retesze (A) megakadályozza a kapcsológomb véletlen megnyomását. Ha a kapcsológomb retesze reteszelt helyzetben van, a kapcsológombot nem lehet benyomni.

- PW 350

(ábra 14)

• PW 360 és PW 370

(ábra 15)

Kapcsológomb

A termék a kapcsológomb benyomásakor indul el. A termék a kapcsológomb elengedésekor leáll.

Hővédő

A termék automatikus hővédővel rendelkezik. Ha a termék túl forróvá válik, a hővédő megszakítja a termék tápellátását. Ha a hővédő

megszakította a tápellátást,
várja meg, amíg a termék
lehül. A hővédő automatikusan
visszaáll alaphelyzetbe, amikor
a termék kellően lehült.

Hidraulikus nyomáscsökkentő szelep

A termék beépített hidraulikus nyomáscsökkentő szeleppel rendelkezik, amely megakadályozza a túl magas nyomást a rendszerben.

Biztonsági utasítások a karbantartáshoz

FIGYELMEZTETÉS:

A terméken végzett karbantartási műveletek előtt olvassa el az alábbi figyelmeztetéseket.

VIGYÁZAT: A termék huzamosabb ideig tartó tárolása előtt mindig végezzen karbantartást.

• A termék karbantartása előtt állítsa a főkapcsolót kikapcsolt (0) állásba, és húzza ki a tápcsatlakozó-dugaszt az áramforrásból.
• A termék karbantartása előtt válassza le a terméket a vízforrásról, és győződjön

meg arról, hogy minden alkatrésze száraz.

• Csak a kezelői kézikönyvben megadott karbantartást végezze el.
• Kizárólag a Husqvarna által ajánlott pótalkatrészeket használjon. A termék használata során a nagynyomású víztömlők, szerelékek és csatlakozók fontosak a biztonság szempontjából. Csak a Husqvarna által javasolt

tömlőket, szerelékeket és csatlakozókat használjon.

• A terméket ne próbálja meg megjavítani. Forduljon egy hivatalos Husqvarna szervizműhelyhez.
• Ha a tápcsatlakozó-dugasz vagy a tápkábel sérült, forduljon egy Husqvarna szakszervizhez.
• Ne engedje, hogy gyermekek tisztítsák meg vagy végezzenek karbantartást a terméken.

Összeszerelés

Bevezető

FIGYELMEZTETÉS: Figyelmesen olvassa el a biztonságról szóló fejezetet, mielőtt összeállítaná a terméket.

A kertitömlő-adapter felszerelése

1. Vegye le a szállítótokot a vízbevezetőről, és dobja ki. (ábra 16)
2. Szerelje fel a kertitömlő-adaptert a vízbevezetőre. (ábra 17)

VIGYÁZAT: Ügyeljen arra, hogy a kertitömlő-adaptert egyenesen szerelje fel a vízbevezetőre. Ha a kertitömlő-

adaptert nem egyenesen szereli fel, az károsíthatja a meneteket, ami szivárgáshoz vezethet.

1. Húzza meg teljesen a kertitömlő-adaptert.
2. A kertitömlő-adapter eltávolításához fordított sorrendben végezze el a fenti lépéseket.

A szórófej és a hosszabbítócső tartójának felszerelése

1. Helyezze a szórófej és a hosszabbítócső tartóját a helyére. (ábra 18)
2. Szerelje be a 2 csavart.
3. Helyezze a tisztítóeszközt a tartójába.

Működés

Bevezető

FIGYELMEZTETÉS: A termék használata előtt figyelmesen olvassa el a biztonságról szóló fejezetet.

Husqvarna Connect

A Husqvarna Connect egy ingyenes mobilalkalmazás. A Husqvarna Connect alkalmazás kibővített funkciókat biztosít Husqvarna termékéhez:

• Bővebb termékinformációk.

- Információk és segítség a termékalkatrészekkel és a szervizeléssel kapcsolatban.

A Husqvarna Connect használatának megkezdése

1. Töltse le az Husqvarna Connect alkalmazást mobileszközére.
2. Regisztráljon egy fiókot a Husqvarna Connect alkalmazásban.
3. A termék csatlakoztatásához és regisztrálásához kövesse a Husqvarna Connect alkalmazásban megjelenő utasításokat.

Megjegyzés: A Husqvarna Connect alkalmazás nem érhető el minden piacon. További tájékoztatásért forduljon az illetékes szakszervizhez.

A szállítófogantyú ki- és behajtása

• A szállítófogantyú kihajtásához nyomja meg a bal és jobb oldalon található gombokat, majd húzza fel a szállítófogantyút. (ábra 19)
• A szállítófogantyú behajtásához nyomja meg a bal és jobb oldalon található gombokat, majd nyomja le a szállítófogantyút. (ábra 20)

A szórófej felszerelése

1. Húzza ki a nagynyomású víztömlőt. (ábra 21)
2. Tartsa erősen a szórófejet egy kézzel, és nyomja be a nagynyomású víztömlőt a szórófej gyorscsatlakozójába.

a) PW 350 (ábra 22)

A szórófej eltávolítása

1. Nyomja a fület a szórófejen lévő gyorscsatlakozó irányába, és húzza ki a nagynyomású víztömlöt.

a) PW 350 (ábra 24)

1. Forgassa el a tömlődobot az óramutató járásával megegyező irányba, amíg teljesen fel nem csévéli a nagynyomású víztömlőt. (ábra 26)

A hosszabbítócső felszerelése

1. Fogja meg a szórófejet egy kézzel, és nyomja be a hosszabbítócső csatlakozóját a szórófejbe.

a) PW 350 (ábra 27)

1. Fordítsa el a hosszabbítócsövet az óramutató járásával megegyező irányba, majd engedje el a hosszabbítócsövet. A hosszabbítócső a helyén rögzül.

A hosszabbítócső eltávolítása

1. Nyomja be a hosszabbítócsövet, és fordítsa el az óramutató járásával ellentétes irányba.

a) PW 350 (ábra 29)

1. Húzza ki a hosszabbítócsövet a szórófejből.

Fúvókák ((PW 350))

A termék 3 fúvókával kerül kiszállításra:

- Egy forgó vízsugarat biztosító fúvóka, amelyre „DURVA FÚVÓKA”-ként hivatkozunk.

- Egy egyenes vízsugarat biztosító fúvóka, amelyre „GYENGÉD FÚVÓKA”-ként hivatkozunk.

- Egy egyenes vízsugarat biztosító fúvóka, amelyre „RÖVID FÚVÓKA”-ként hivatkozunk.

A „DURVA FÚVÓKA” nem érzékeny felületek (például autófelhajtók) tisztítására használható. A „GYENGÉD FÚVÓKA” érzékeny felületek (például járművek) tisztítására használható. A „RÖVID FÚVÓKA” alacsony nyomású egyenes vízsugarat biztosít, amely felületek enyhe leöblítésére használható. Nem szerelhető fel a hosszabbítócsőre.

(ábra 31)

A hosszabbítócső fúvókájának fel- és leszerelése ((PW 350))

VIGYÁZAT: Ne használja a forgó vízsugarú fúvókát érzékeny felületeken (például a járművek festett felületein). A forgó vízsugár károsíthatja a felületet.

• A fúvóka felszereléséhez egyik kezével tartsa meg a hosszabbítócsövet, és nyomja be a fúvókát, amíg a helyén nem rögzül. (ábra 32)
• A fúvóka eltávolításához nyomja be a hosszabbítócső fülét, és húzza ki a fúvókát a hosszabbítócsőből. (ábra 33)

A vízsugár nyomásának beállítása ((PW 350))

Az egyenes vízsugarú fúvóka nyomása szabályozható.

• A vízsugár nyomásának növeléséhez fordítsa el a fúvókát az óramutató járásával megegyező irányba. (ábra 34)
• A vízsugár nyomásának csökkentéséhez fordítsa el a fúvókát az óramutató járásával ellentétes irányba. (ábra 35)

A szórófej rövid fúvókájának fel- és leszerelése ((PW 350))

• A fúvóka felszereléséhez fogja meg a szórófejet egy kézzel, és nyomja be a fúvóka csatlakozóját a szórófejbe. Fordítsa el a fúvókát az óramutató járásával megegyező irányba, majd engedje el. A fúvóka a helyére rögzül. (ábra 36)
• Az eltávolításához nyomja be a fúvókát, és fordítsa el az óramutató járásával ellentétes irányba. Húzza ki a fúvókát a szórófejből. (ábra 37)

Fúvókák ((PW 360, PW 370))

A termék 2 fúvókával kerül kiszállításra:

• Egy 3 az 1-ben fúvóka, amely a hosszabbítócsőre szerelhető.
• Egy rövid, egyenes vízsugarú fúvóka, amely a szórófejre szerelhető.

A 3 az 1-ben fúvóka 3 beállítással rendelkezik:

• „DURVA“
• „GYENGÉD I”
• „GYENGÉD II”

A „DURVA” beállítás forgó vízsugarat biztosít, és nem érzékeny felületek (például autófelhajtók) tisztítására használható. A „GYENGÉD I” beállítás egyenes vízsugarat biztosít, amely érzékeny felületek (például festett kerítések) tisztítására használható. A „GYENGÉD II” beállítás egyenes vízsugarat biztosít, amely érzékeny felületek (például járművek) tisztítására használható. A PW 370 esetében lásd a termék kijelzőjét az ajánlott használattal kapcsolatban.

A „RÖVID FÚVÓKA” alacsony nyomású egyenes vízsugarat biztosít, amely felületek enyhe leöblítésére használható. Nem szerelhető fel a hosszabbítócsőre.

(ábra 38)

A hosszabbítócső 3 az 1-ben fúvókájának fel- és leszerelése ((PW 360, PW 370))

- A 3 az 1-ben fúvóka felszereléséhez kövesse az alábbi lépéseket.

a) Fordítsa el a hosszabbítócsövet addig, amíg a fúvóka szimbólu m egy vonalba nem kerül a szórófejen lévő jelöléssel. (ábra 39)
b) Egyik kezével tartsa meg a hosszabbítócsövet, és nyomja be a 3 az 1-ben fúvókát, amíg a helyére nem rögzül. A négyszögletes peceket igazítsa a négyszögletes horonyhoz. (ábra 40)

- A 3 az 1-ben fúvóka leszereléséhez kövesse az alábbi lépéseket.

a) Fordítsa el a hosszabbítócsövet addig, amíg a fúvóka szimbólum egy vonalba nem kerül a szórófejen lévő jelöléssel. (ábra 39)

b) Nyomja be a gombot a hosszabbítócsövön, és húzza ki a csőből a 3 az 1-ben fúvókát. (ábra 41)

A vízsugár beállítása ((PW 360, PW 370))

Megjegyzés: Ha a 3 az 1-ben fúvóka fel van szerelve a hosszabbítócsőre, akkor a forgó vízsugár van kiválasztva.

VIGYÁZAT: Ne használja a forgó vízsugarat érzékeny felületeken, például járművek festett felületein. A forgó vízsugár károsíthatja a felületet.

- A kívánt beállítás kiválasztásához forgassa el a hosszabbítócsövet. A beállítás akkor van kiválasztva, amikor egy kattanás hallható. (ábra 42)

A szórófej rövid fúvókájának fel- és leszerelése ((PW 360, PW 370))

- A fúvóka felszereléséhez fogja meg a szórófejet egy kézzel, és nyomja be a fúvóka csatlakozóját a szórófejbe. Fordítsa el a fúvókát az óramutató járásával megegyező irányba, majd engedje el. A fúvóka a helyére rögzül. (ábra 43)

- Az eltávolításához nyomja be a fúvókát, és fordítsa el az óramutató járásával ellentétes irányba. Húzza ki a fúvókát a szórófejből. (ábra 44)

A termék működtetése

1. Csatlakoztassa a terméket vízforráshoz. Lásd: A termék csatlakoztatása vízforráshoz263. oldalon.
2. Légtelenítse a rendszert. Lásd: A rendszer légtelenítése264. oldalon.
3. Indítsa be a terméket. Lásd: A termék elindítása264. oldalon.

A termék csatlakoztatása vízforráshoz

A termék vízhálózatról vagy nyílt vízforrásból (például tóból vagy hordóból) származó vízzel használható.

• A termék vízhálózatra történő csatlakoztatásával kapcsolatban lásd: A termék csatlakoztatása a vízhálózathoz263. oldalon.
• A termék nyílt vízforráshoz való csatlakoztatásával kapcsolatban lásd: A termék csatlakoztatása nyílt vízforráshoz264. oldalon.

A termék csatlakoztatása a vízhálózathoz

1. Szerelje fel a kertitömlő-adaptert a termék vízbevezetőjére. Lásd: A kertitömlő-adapter felszerelése261. oldalon.
2. Csatlakoztassa a kerti tömlőt a vízhálózathoz. 10–25 m hosszú, ½ hüvelykes csatlakozóval ellátott kerti tömlőt használjon. (ábra 45)

VIGYÁZAT: A vízhálózat víznyomása nem lehet nagyobb 1 MPa- nál (10 bar).

VIGYÁZAT: A vízhálózat vízhőmérséklete nem lehet magasabb 40 °C-nál.

1. Nyissa ki a vízhálózat szelepét, és ellenőrizze, hogy a víz szabadon folyik-e ki a kerti tömlőböl. (ábra 46)
2. Zárja el a vízhálózat szelepét.
3. Csatlakoztassa a kerti tömlőt a termék vízbevezetőjéhez. (ábra 47)
4. Csatlakoztassa a tápcsatlakozó-dugaszt az áramforráshoz.
5. Tartsa erősen a szórófejet egy kézzel, és nyomja be a nagynyomású víztömlőt a szórófej gyorscsatlakozójába.

a) PW 350 (ábra 22)

1. Nyissa ki a vízhálózat szelepét.
2. A termék működtetése előtt légtelenítse a rendszert. Lásd: A rendszer légtelenítése264. oldalon.

A termék csatlakoztatása nyílt vízforráshoz

A termék nyílt vízforrásból (például tóból vagy hordóból) származó vízzel is használható. Legfeljebb 3 m hosszú, ½ hüvelykes csatlakozóval ellátott szívótömlőt használjon (nincs mellékelve).

(ábra 48)

VIGYÁZAT: A vízforrás vízhőmérséklete nem lehet magasabb 20 °C-nál.

VIGYÁZAT: A termék legfeljebb 0,5 m-rel lehet a vízforrás felett.

1. Ha a kertitömlő-adapter fel van szerelve, távolítsa el a termék vízbevezetőjéről. (ábra 49)

VIGYÁZAT: Ne távolítsa el a vízbevezető vízszűrőjét.

1. Csatlakoztassa a szívótömlőt (nincs mellékelve) a termék vízbevezetőjéhez. (ábra 50)

2. Helyezze a szívótömlőt a vízforrásba, és győződjön meg arról, hogy a szűrő teljesen elmerül.

VIGYÁZAT: Ne használjon szűrő nélküli szívótömlőt.

1. Nyomja a fület a szórófejen lévő gyorscsatlakozó irányába, és húzza ki a nagynyomású víztömlőt.

1. Csatlakoztassa a tápcsatlakozó-dugaszt egy áramforráshoz.

2. Kapcsolja a főkapcsolót bekapcsolt (l) állásba, és hagyja a terméket 2 percig működni.

3. Fordítsa a főkapcsolót kikapcsolt (0) állásba.

4. Tartsa erősen a szórófejet egy kézzel, és nyomja be a nagynyomású víztömlőt a szórófej gyorscsatlakozójába.

1. A termék működtetése előtt légtelenítse a rendszert. Lásd: A rendszer légtelenítése264. oldalon.

A rendszer légtelenítése

VIGYÁZAT: A rendszer légtelenítése előtt győződjön meg arról, hogy a főkapcsoló kikapcsolt (0) állásban van.

1. Csatlakoztassa a terméket vízforráshoz. Lásd: A termék csatlakoztatása vízforráshoz263. oldalon,

2. Szerelje fel a hosszabbítócsövet a szórófejre. Lásd: A hosszabbítócső felszerelése262. oldalon.

3. Oldja ki a kapcsológomb reteszét. Lásd: A kapcsológomb reteszének be- és kikapcsolása264. oldalon.

4. Nyomja meg a kapcsológombot, és tartsa benyomva, amíg a hosszabbítócsövön lévő fúvókából nem áramlik ki víz.

A termék leválasztásra a vízhálózatról

1. Fordítsa a főkapcsolót kikapcsolt (0) állásba.

2. Ha a termék a vízhálózathoz csatlakozik, zárja el a vízhálózat szelepét.

3. Ha a termék a vízhálózathoz csatlakozik, válassza le a kerti tömlőt a vízhálózatról. (ábra 53)

4. Ha a termék nyílt vízforráshoz csatlakozik, távolítsa el a szívótömlőt a vízforrásból.

5. Nyomja meg a kapcsológombot, és tartsa benyomva, amíg a fúvókából megszűnik a vízáramlás.

6. Válassza le a kerti tömlőt a termék vízbevezetőjéről.

7. Ha a termék nyílt vízforráshoz csatlakozik, válassza le a szívótömlőt. (ábra 54)

8. Nyomja a fület a szórófejen lévő gyorscsatlakozó irányába, és húzza ki a nagynyomású víztömlöt.

1. Állítsa a főkapcsolót bekapcsolt (I) állásba. Addig működtesse a terméket, amíg már nem áramlik ki víz a nagynyomású tömlőből.

2. Fordítsa a főkapcsolót kikapcsolt (0) állásba.

3. A termék eltárolása előtt várja meg, amíg a szórófej, a hosszabbítócső és a fúvókák megszáradnak.

A kapcsológomb reteszének be- és kikapcsolása

- A kapcsológomb reteszének bekapcsolásához nyomja a gombot reteszelt helyzetbe.

- A kapcsológomb reteszének kikapcsolásához nyomja a gombot kioldott helyzetbe.

A termék elindítása

VIGYÁZAT: A terméket csak függőleges helyzetben használja. A termék vízszintes helyzetben történő használata sérülést okozhat a terméken.

1. Csatlakoztassa a terméket vízforráshoz. Lásd: A termék csatlakoztatása vízforráshoz263. oldalon.

2. Csatlakoztassa a tápcsatlakozó-dugaszt egy áramforráshoz.

3. Állítsa a főkapcsolót bekapcsolt (I) állásba. (ábra 57)
4. Oldja ki a kapcsológomb reteszét. Lásd: A kapcsológomb reteszének be- és kikapcsolása264. oldalon.
5. Nyomja meg a szórófejen lévő kapcsológombot.

Megjegyzés: A termék automatikusan leáll, amikor elengedi a kapcsológombot.

A termék leállítása

Megjegyzés: A termék automatikusan leáll, amikor elengedi a kapcsológombot.

1. Engedje fel a szórófejen lévő kapcsológombot.
2. Kapcsolja be a kapcsológomb reteszét. Lásd: A kapcsológomb reteszének be- és kikapcsolása264. oldalon.
3. Fordítsa a főkapcsolót kikapcsolt (0) állásba. (ábra 58)
4. Válassza le a tápcsatlakozó-dugaszt az áramforrásról.
5. Válassza le a terméket a vízforrásról. Lásd: A termék leválasztásra a vízhálózatról264. oldalon.

Megjegyzés: Mindig válassza le a terméket a vízforrásról, ha 5 percnél hosszabb időre eltávolodik a készüléktől.

A szórófej szögének beállítása ((PW 360, PW 370))

1. Nyomja meg a gombot, és fordítsa el a szórófejet az óramutató járásával megegyező vagy azzal ellentétes irányba. (ábra 59)
2. Engedje fel a gombot. A szórófej a helyére rögzül.

A habszóró használata ((PW 350))

1. Vegye ki tartójából a habszórót. (ábra 60)
2. Töltse fel a habszóró tartályát tisztítószerrel.

VIGYÁZAT: Csak a Husqvarna által ajánlott tisztítószereket használja.

1. Nyomja be a habszóró gyorscsatlakozóját a hosszabbítócső gyorscsatlakozójába, amíg az a helyén nem rögzül. A habszóró peremének egy vonalba kell esnie a hosszabbítócsövön lévő horonnyal. (ábra 61)
2. Csatlakoztassa a terméket vízforráshoz. Lásd: A termék csatlakoztatása vízforráshoz263. oldalon.
3. Indítsa be a terméket. Lásd: A termék elindítása264. oldalon.

A habszóró használata ((PW 360, PW 370))

1. Vegye ki tartójából a habszórót. (ábra 62)
2. Töltse fel a habszóró tartályát tisztítószerrel.

VIGYÁZAT: Csak a Husqvarna által ajánlott tisztítószereket használja.

1. Nyomja be a habszóró csatlakozóját a szórófejbe. Fordítsa el a habszórót az óramutató járásával megegyező irányba, majd engedje el. A habszóró a helyére rögzül. (ábra 63)
2. Csatlakoztassa a terméket vízforráshoz. Lásd: A termék csatlakoztatása vízforráshoz263. oldalon.
3. Indítsa be a terméket. Lásd: A termék elindítása264. oldalon.
4. Forgassa el a habszóró gombját a használandó habmennyiség beállításához. Több hab használatához forgassa a gombot az óramutató járásával megegyező irányba. Kevesebb hab használatához forgassa a gombot az óramutató járásával ellentétes irányba. (ábra 64)
5. A habszórás mintázatának beállításához forgassa el a fúvóka fedelét. Kisebb habszórási mintázathoz fordítsa el a fúvóka fedelét az óramutató járásával megegyező irányba, szélesebb habszórási mintázathoz pedig az óramutató járásával ellentétes irányba. (ábra 65)

Karbantartás

Bevezetés

FIGYELMEZTETÉS: Karbantartás elött el kell olvasnia és meg kell értenie a biztonságról szóló fejezetet.

A gépen végzett minden szerviz- és javítási munkálat szakképzettséget igényel. Garantáljuk a professzionális javítások és szervizelés lehetőségét.

Részletesebb információért lásd: www.husqvarna.com.

Karbantartási terv

Karbantartás Haszná-	lat előtt	Haszná-lat után	Tárolás előtt
Végezzen általános ellenőrzést. Lásd: Általános ellenőrzés266. oldalon.	X
Tisztítsa meg a terméket. Lásd: A termék tisztítása266. oldalon.		X
Tisztítsa meg a hosszabbítócsövét és a fúvókákat. Lásd: A termék tisztítása266. oldalon.		X
Tisztítsa ki a vízszűrőt. Ha a vízszűrő sérült, cserélje ki. Lásd: A vízszűrő meg-tisztítása267. oldalon.		X
Kenje meg a csatlakozók O-gyűrűit. Lásd: A csatlakozók O-gyűrűinek kené-se267. oldalon.		X
Tisztítsa meg a habszóró szűrőjét. X

Általános ellenőrzés

FIGYELMEZTETÉS: A termék karbantartása előtt állítsa a főkapcsolót kikapcsolt (0) állásba, és húzza ki a tápcsatlakozó-dugaszt az áramforrásból.

VIGYÁZAT: A termék karbantartása elött válassza le a terméket a vízforrásról, és győződjön meg arról, hogy minden alkatrésze száraz.

• Győződjön meg arról, hogy az anyák és csavarok meg vannak szorítva a terméken.
• Ellenőrizze, hogy a termék kábelei úgy helyezkednek el, hogy ne tudjanak megsérülni.
• Vizsgálja meg a nagynyomású tömlőt kopás és sérülések szempontjából.

FIGYELMEZTETÉS: Ne működtesse a terméket, ha a nagynyomású tömlő kopott vagy sérült.

A termék tisztítása

FIGYELMEZTETÉS: A termék karbantartása előtt állítsa a főkapcsolót kikapcsolt (0) állásba, és húzza ki a tápcsatlakozó-dugaszt az áramforrásból.

VIGYÁZAT: A termék karbantartása előtt válassza le a terméket a vízforrásról, és győződjön meg arról, hogy minden alkatrésze száraz.

- A termék összes külső részét nedves törlőruha segítségével tisztítsa meg.

• Ne használjon nagynyomású mosóberendezést a termék tisztításához.
• Tartsa tisztán a levegőbemeneteket, hogy a termék mindig megfelelően hideg hőmérsékletű legyen.

A hosszabbítócső és a fúvókák tisztítása ((PW 350))

FIGYELMEZTETÉS: A termék karbantartása előtt állítsa a főkapcsolót kikapcsolt (0) állásba, és húzza ki a tápcsatlakozó-dugaszt az áramforrásból.

VIGYÁZAT: Karbantartás előtt válassza le a terméket a vízforrásról.

1. Ha a hosszabbítócsőre fúvóka van felszerelve, távolítsa el azt a hosszabbítócsőröl. Lásd: Fúvókák ((PW 350))262. oldalon.
2. Szappanos vízzel tisztítsa meg a fúvókákat, a hosszabbítócső csatlakozóját és a szórófej csatlakozóját. (ábra 66)
3. Ha a fúvókák eltömődtek, szüntesse meg az eltömődést a tisztítóeszközzel. (ábra 67)

A hosszabbítócső és a fúvókák tisztítása ((PW 360, PW 370))

FIGYELMEZTETÉS: A termék karbantartása előtt állítsa a főkapcsolót kikapcsolt (0) állásba, és húzza ki a tápcsatlakozó-dugaszt az áramforrásból.

VIGYÁZAT: Karbantartás előtt válassza le a terméket a vízforrásról.

1. Ha a hosszabbítócsőre fúvóka van felszerelve, távolítsa el azt a hosszabbítócsőről. Lásd: Fúvókák ((PW 360, PW 370))262. oldalon.
2. Szappanos vízzel tisztítsa meg a fúvókákat, a hosszabbítócső csatlakozóját és a szórófej csatlakozóját. (ábra 68)
3. Ha a fúvókák eltömödtek, szüntesse meg az eltömödést a tisztítóeszközzel. (ábra 69)

A vízszűrő megtisztítása

FIGYELMEZTETÉS: A termék karbantartása előtt állítsa a főkapcsolót kikapcsolt (0) állásba, és húzza ki a tápcsatlakozó-dugaszt az áramforrásból.

VIGYÁZAT: Karbantartás előtt válassza le a terméket a vízforrásról.

1. Ha a kertitömlő-adapter fel van szerelve, távolítsa el a termék vízbevezetőjéről. (ábra 49)
2. Húzza ki a vízszűrőt. Használjon fogót. (ábra 70)
3. Ellenőrizze, hogy nem sérült-e meg a vízszűrő. Ha a vízszűrő sérült, cserélje ki. (ábra 71)
4. Öblítse le tiszta vízzel a vízszűrőt. (ábra 72)
5. A vízszűrő beszereléséhez fordított sorrendben végezze el ezeket a lépéseket.

A habszóró szűrőjének tisztítása ()

1. Óvatosan tolja ki a csapot kis távolságra egy kis imbuszkulccsal vagy egy hasonló szerszámmal. (ábra 73)
2. Húzza ki a csapot egy fogóval. (ábra 74)
3. Fordítsa el a fúvóka fedelét az óramutató járásával ellentétes irányba, és vegye le a habszóróról. (ábra 75)
4. Távolítsa el a gyűrűt. (ábra 76)
5. Távolítsa el a csavart és a fedelet a jobb oldalon. (ábra 77)
6. Távolítsa el a csavart és a fedelet a bal oldalon. (ábra 78)
7. Távolítsa el a kapcsot és a fúvókaegységet. (ábra 79)
8. Húzza ki a szűrőtartót (A) egy fogóval. (ábra 80)
9. Óvatosan tolja ki a szűrőt (B) egy kis imbuszkulccsal vagy egy hasonló szerszámmal.

10. Öblítse le tiszta vízzel a szűrőt. Ha a szűrő sérült, vagy nem lehet teljesen megtisztítani, cserélje ki. (ábra 81)

11. A habszóró összeszerelését ezzel ellentétes sorrendben végezze.

A csatlakozók O-gyűrűinek kenése

FIGYELMEZTETÉS: A termék karbantartása előtt állítsa a főkapcsolót kikapcsolt (0) állásba, és húzza ki a tápcsatlakozó-dugaszt az áramforrásból.

VIGYÁZAT: A termék karbantartása elött válassza le a terméket a vízforrásról, és győződjön meg arról, hogy minden alkatrésze száraz.

1. Távolítsa el a hosszabbítócsövet a szórófejröl, a szórófejet pedig a nagynyomású tömlőröl. Lásd: A hosszabbítócső eltávolítása262. oldalon és A szórófej eltávolítása262. oldalon.
2. Kenje meg zsírral a kertitömlő-adapter, a hosszabbítócső és a nagynyomású tömlő Ogyűrűit. A megfelelő kenőzsírtípust illetően lásd: Műszaki adatok270. oldalon.
   (ábra 82)

A tömlődob burkolatának le- és felszerelése

FIGYELMEZTETÉS: A termék karbantartása előtt állítsa a főkapcsolót kikapcsolt (0) állásba, és húzza ki a tápcsatlakozó-dugaszt az áramforrásból.

VIGYÁZAT: A termék karbantartása elött válassza le a terméket a vízforrásról, és győződjön meg arról, hogy minden alkatrésze száraz.

A tömlödob burkolatát 3 kapocs rögzíti.

1. Nyomja be a 3 kapcsot, és óvatosan távolítsa el a tömlődob burkolatát. (ábra 83)
2. A tömlődob burkolatának felszereléséhez óvatosan nyomja meg a burkolatot, amíg a kapcsok a helyükre nem kattannak.

Hibaelhárítás

Hibakeresési séma

Probléma Lehetséges ok Megoldás
A termék nem indul. A tápcsatlakozó-	ugasz nincs áram- forráshoz csatlakoztatva.	Csatlakoztassa a tápcsatlakozó-du- gaszt egy áramforráshoz.
	A főkapcsoló kikapcsolt (0) állásban van.	Állítsa a főkapcsolót bekapcsolt (l) ál- lásba.
	Nincs áram az áramforrásban. Forduljon	egy szakképzett villanysze- relőhöz.
	Sérült a tápkábel. Forduljon egy hivatalos szakszerviz- hez.
	A hővédő megszakította a tápellá- tást.	A termék ismételt működtetése előtt várja meg, amíg a termék lehül.
	Nem megfelelő típusú hosszabbító- kábelt használ.	Ellenőrizze, hogy a hosszabbítókábel teljesen le van-e csévélve, és hogy a tápfeszültség megegyezik-e a ter- mék feszültségével.
A kijelző nem kapcsol be, ha a főkap- csoló bekapcsolt (l) helyzetben van.	A tápcsatlakozó-dugasz nincs áram- forráshoz csatlakoztatva.	Csatlakoztassa a tápcsatlakozó-du- gaszt egy áramforráshoz.
Indításkor vagy működéskor kiég a biztosíték.	Nem megfelelő típusú biztosítékot használ.	Ügyeljen arra, hogy „C” vagy „K” osz- tályú, lassú kiolvadású biztosítékot használjon.
A termék nem áll le. A termék megsérült. Húzza ki a tápcsatlakozó-dugaszt, és forduljon hivatalos szakszervizhez.
A termék túl forróvá válik. A levegőáramlás nem elegendő. Tisztítsa meg a levegőbeömlő nyilá- sokat.
A termék nem egyenletesen műkö- dik.	A rendszerben levegő van. Légtelenítse a rendszert.
A víznyomás nem kielégítő. A tömlő m	eghajlott. Győződjön meg arról, hogy nem haj- lottak meg a tömlők.
	A főkapcsoló kikapcsolt (0) állásban van.	Állítsa a főkapcsolót bekapcsolt (l) ál- lásba.
	A vízáramlás nem elegendő. Ellenőrizze, hogy a termék megfe- lelően van-e csatlakoztatva vízforrá- hoz. Gondoskodjon elégséges víz- áramlásról.
	A vízszűrő eltömődött. Tisztítsa ki a vízszűrőt.
	A rendszerben levegő van. Légtelenítse a rendszert.
	A kiegészítő nem megfelelő. Megfelelő kiegészítőt használjon.
A nagynyomású víztömlő nem húz- ható ki.	A tömlődob elakadt. Távolítsa el a tömlődob burkolatát, és szüntesse meg az elakadást. Tisztít- sa meg a tömlődobot.
Szivárgás van a csatlakozókban. Az O	-gyűrűk kopottak vagy sérültek. Cserélje ki az O-gyűrűket.

Hibakeresési séma, kijelző ((PW 370))

Probléma Lehetséges ok Megoldás
Piros hömérséklet szimbólum. További információkért lásd a kijelzőn megjelenő hibaüzenetet.	A munkaterületen a környezeti hö-mérséklet túl alacsony.	A terméket csak 4 °C-os vagy an-nál magasabb környezeti hömérsék-let esetén használja.
	A tárolóhelyen a környezeti hömér-séklet túl alacsony.	Tartsa a terméket száraz és fagy-mentes környezetben. Gondoskodjon róla, hogy a tárolóhely környezeti hö-mérséklete meghaladja a 0 °C-ot.
	Túl magas a bemeneti vízhőmérsék-let.	Gondoskodjon róla, hogy a bemeneti vízhőmérséklet max. 40 °C legyen.
Piros eszköz szimbólum. További in-formációkért lásd a kijelzőn megjele-nő hibaüzenetet	A vízérzékelő nem tudja regisztrálni a vízszintet.	Állítsa le a terméket, és várjon 5 per-cig, mielőtt újra beindítja. Ha a prob-léma továbbra is fennáll, lépjen kap-csolatba egy hivatalos szakszerviz-zel.
	A hömérséklet-érzékelő nem tudja regisztrálni a víz hömérsékletét.
Sárga eszköz szimbólum. További in-formációkért lásd a kijelzőn megjele-nő hibaüzenetet	Ajánlott kicserélni az O-gyűrűket. Cserélje ki az O-gyűrűket.
	Ajánlott megtisztítani a termék vízbe-vezetőjének vízszűrőjét.	Tisztítsa meg a termék vízbevezető-jének vízszűrőjét.

Szállítás, tárolás és ártalmatlanítás

Szállítás

• A termék szállítása előtt húzza ki a tápcsatlakozó-dugaszt az áramforrásból.
• A termék szállítása előtt válassza le a terméket a vízforrásról.
• Szállítás közben rögzítse a terméket a mozgás megakadályozásához.

Tárolás

- A termék tárolása előtt eressze le az összes vizet a termékből, a nagynyomású víztömlőből és a tartozékokból. Lásd: A termék leválasztásra a vízhálózatról264. oldalon.

• Készítse elő a terméket az eltárolásra. Lásd: A termék előkészítése az eltárolásra269. oldalon.
• Tartsa a terméket száraz és fagymentes környezetben.
• Állítsa le a terméket, és húzza ki a tápcsatlakozó-dugaszt az áramforrásból.
• Válassza le a terméket a vízforrásról. Lásd: A termék leválasztásra a vízhálózatról264. oldalon.
• Győződjön meg arról, hogy az összes tartozék száraz.
• Tegye a szórófejet, a hosszabbítócsövet, a habszórót és a fúvókákat a tartójukba.

A termék előkészítése az eltárolásra

1. Válassza le a nagynyomású víztömlőt a szórófejról, és csévélje fel a nagynyomású víztömlőt a tömlődobra. (ábra 26)
2. Tegye a tápkábelt a tartójára, és rögzítse a pántot. (ábra 84)
3. Hajtsa be a szállítófogantyút. Lásd: A szállítófogantyú ki- és behajtása262. oldalon.

Hulladékkezelés

A szimbólum azt jelzi, hogy a termék nem minősül háztartási hulladéknak. Hasznosítsa újra az elektromos és elektronikus berendezések helyi

gyűjtőrendszerében. Ez hozzájárul az élettartam végi hulladékkezeléshez. További információért forduljon a helyi hatóságokhoz, a hulladék ártalmatlanítási szolgáltatást végző vállalkozáshoz, a szervizkereskedőjéhez vagy kiskereskedőhöz. A helytelen ártalmatlanítás potenciálisan negatív hatással lehet a környezetre és az emberi egészségre a veszélyes anyagok esetleges jelenléte miatt.

(ábra 13)

Megjegyzés: A szimbólum a terméken vagy annak csomagolásán található.

Műszaki adatok

	PW 350 PW 360 PW 370
Motor és szivattyú
Típus Váltóáramú mo-	tor	Váltóáramú mo- tor	Váltóáramú mo- tor
Teljesítmény, W 2100 2100 2300
Feszültségtartomány, V 230–240 230–240 230–240
Frekvencia, Hz 50 50 50
Névleges áramerősség, A 10 10 10
Max. vízáramlás, l/perc 7,5 7,5 8,3
Vízkimeneti nyomás működés közben, bar/MPa 125/12,5	125/12,5 135/13,5
Max. kimeneti víznyomás, bar/MPa 150/15 160/16 170/17
Max. bemeneti víznyomás, bar/MPa	10/1	10/1	10/1
Max. bemeneti vízhőmérséklet, °C/°F	40/104 40/104 40/	104
Max. bemeneti vízhőmérséklet (szívó üzemmódban), °C/°F	20/68	20/68	20/68
IP-besorolás	IPX5	IPX5	IPX5
Biztonsági osztály	I. osztály	1. osztály	1. osztály
Kenés
Az O-gyűrűk kenéséhez szükséges zsír típusa	Univerzális fehér szilikonzsír	Univerzális fehér szilikonzsír	Univerzális fehér szilikonzsír
Tömeg
Tömeg, kg	21,7	22,1	22,7
Zajkibocsátás ^58
Hangteljesítményszint, dB(A)-ben mérve	86,3PW 350 PW 360 P	86,3W 370	86
Hangteljesítményszint, garantált, LWA dB(A) 85±3 85±3 86±3
Zajszintek 59
Hangnyomásszint, LpA, dB(A) 71,1±2 71,1±2 70,8±2
Rezgésszintek 60
Kéz/kar (standard fúvókával) m/s2	<2,5 <2,5 <2,5

Tartozékok

Eredeti tartozékok

Eredeti tartozékok	Cikkszám
Felülettisztító, SC 400 590 65 78-01
Felülettisztító, SC 300 590 65 79-01
Vízszűrő 590 65 93-01
Visszafolyásgátló 590 65 95-01
Szívótömlő 590 65 97-01
Habszóró, FS 400 546 87 18-01
Habszóró, FS 300 590 66 04-01
Vízszívó előtét 590 66 05-01
Forgó kefekészlet 590 66 06-01
Járműkészlet 590 66 07-01
Hosszabbítótömlő, szövetbetétes, 8 m 590 66 08-01
Hosszabbítótömlő, acélbetétes, 10 m 590 66 09-01
Csőtisztító tömlő, 15 m 590 66 10-01
Hajlított szórószár	590 66 11-01
Kő- és fatisztító	590 66 12-01
Járműtisztító és wax	590 66 13-01
O-gyűrű készlet	591 10 64-01

Megfelelőségi nyilatkozat

EU megfelelőségi nyilatkozat

A Husqvarna AB, SE-561 82 Huskvarna, Svédország, (tel: [phone]), a saját felelősségére kijelenti, hogy a termék:

Leírás Nagynyomású mosóberendezés
Márka Husqvarna
Típus/modell PW 350, PW 360
Megjelölés 2023-as és újabb sorozatszámok

teljes mértékben megfelelnek a következő EU- irányelveknek és szabályozásoknak:

Szabályozás Leírás
2006/42/EK „gépre vonatkozó”
2014/30/EU „elektromágneses megfelelőségre vonatkozó”
2000/14/EK, V. függelék „környezeti zajkibocsátásra vonatkozó”
2011/65/EU	„az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozására vonatkozó”

valamint hogy az alábbi szabványok

és/vagy müszaki előírások kerültek

alkalmazásra: EN 60335-1:2012/A11:2014/

A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN

60335-2-79:2012, EN 62233:2008, EN 55014-1:2021,

EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN

61000-3-3:2013/A2:2021, EN IEC 63000:2018.

A zajkibocsátásra vonatkozó tájékoztatást illetően

tekintse át a következöt: Müszaki adatok270. oldalon.

Huskvarna, 2023-11-20

$$ \Delta \cdot 2 m $$

Claes Losdal, fejlesztési Igazgató/kerti termékek, Husqvarna AB

A műszaki dokumentációk felelőse

CE

EU megfelelőségi nyilatkozat

A Husqvarna AB, SE-561 82 Huskvarna, Svédország, (tel: [phone]), a saját felelősségére kijelenti, hogy a termék:

Leírás Nagynyomású mosóberendezés
Márka Husqvarna
Típus/modell PW 370
Megjelölés 2023-as és újabb	sorozatszámok

teljes mértékben megfelelnek a következő EU- irányelveknek és szabályozásoknak:

Szabályozás Leírás
2006/42/EK „gépre vonatkozó”
2014/30/EU „elektromágneses megfelelőségre vonatkozó”
2000/14/EK, V. függelék „környezeti zajkibocsátásra vonatkozó”
2011/65/EU	„az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozására vonatkozó”

valamint hogy az alábbi szabványok

és/vagy müszaki előírások kerültek

alkalmazásra: EN 60335-1:2012/A11:2014/

A13:2017/A1:2019/A14:2019/A2:2019/A15:2021, EN

60335-2-79:2012, EN 62233:2008, EN 55014-1:2021,

EN 55014-2:2021, EN IEC 61000-3-2:2019/A1:2021, EN

61000-3-11:2019, EN IEC 63000:2018.

A zajkibocsátásra vonatkozó tájékoztatást illetően

tekintse át a következőt: Müszaki adatok270. oldalon.

Huskvarna, 2023-11-20

$$ \Delta_ {n} \mathrm {d u} $$

Claes Losdal, fejlesztési Igazgató/kerti termékek, Husqvarna AB

A müszaki dokumentációk felelőse

Sommario
