ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 1930 AA SKIL

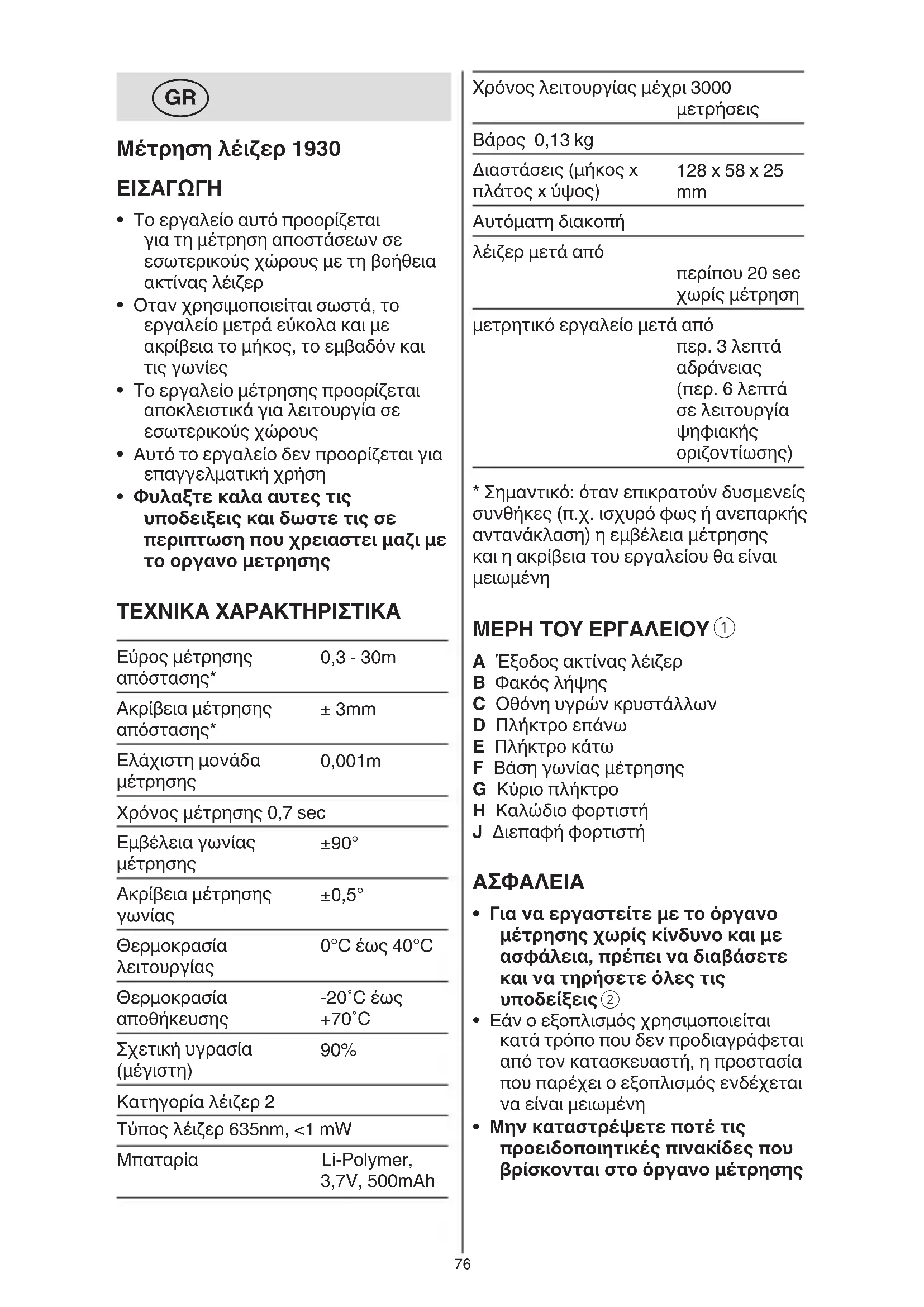

ΠΡΩΤΟΤΥΠΟ Ο∆ΗΓΙΩΝ ΧΡΗΣΗΣ

Bάρος 0,13 kg Διαστάσεις (μήκος x πλάτος x ύψος) 128 x 58 x 25

Αυτόματη διακοπή λέιζερ μετά από περίπου 20 sec χωρίς μέτρηση μετρητικό εργαλείο μετά από περ. 3 λεπτά

(περ. 6 λεπτά σε λειτουργία

• Σημαντικό: όταν επικρατούν δυσμενείς συνθήκες (π.χ. ισχυρό φως ή ανεπαρκής αντανάκλαση) η εμβέλεια μέτρησης και η ακρίβεια του εργαλείου θα είναι

A Έξοδος ακτίνας λέιζερ B Φακός λήψης C Οθόνη υγρών κρυστάλλων D Πλήκτρο επάνω E Πλήκτρο κάτω F Βάση γωνίας μέτρησης G Κύριο πλήκτρο H Καλώδιο φορτιστή J Διεπαφή φορτιστή

• Για να εργαστείτε με το όργανο μέτρησης χωρίς κίνδυνο και με ασφάλεια, πρέπει να διαβάσετε και να τηρήσετε όλες τις

• Εάν ο εξοπλισμός χρησιμοποιείται κατά τρόπο που δεν προδιαγράφεται από τον κατασκευαστή, η προστασία που παρέχει ο εξοπλισμός ενδέχεται να είναι μειωμένη

• Μην καταστρέψετε ποτέ τις προειδοποιητικές πινακίδες που βρίσκονται στο όργανο μέτρησης

• Το εργαλείο αυτό προορίζεται για τη μέτρηση αποστάσεων σε εσωτερικούς χώρους με τη βοήθεια ακτίνας λέιζερ

• Οταν χρησιμοποιείται σωστά, το εργαλείο μετρά εύκολα και με ακρίβεια το μήκος, το εμβαδόν και

• Το εργαλείο μέτρησης προορίζεται αποκλειστικά για λειτουργία σε εσωτερικούς χώρους

• Αυτό το εργαλείο δεν προορίζεται για επαγγελματική χρήση

• Φυλαξτε καλα αυτες τις υποδειξεις και δωστε τις σε περιπτωση που χρειαστει μαζι με το οργανο μετρησης

0,3 - 30m Ακρίβεια μέτρησης

± 3mm Ελάχιστη μονάδα

0,001m Χρόνος μέτρησης 0,7 sec Εμβέλεια γωνίας

±90° Ακρίβεια μέτρησης

±0,5° Θερμοκρασία λειτουργίας 0°C έως 40°C Θερμοκρασία αποθήκευσης -20˚C έως +70˚C Σχετική υγρασία

90% Κατηγορία λέιζερ 2 Τύπος λέιζερ 635nm, <1 mW Μπαταρία Li-Polymer, 3,7V, 500mAh77

• Φόρτιση της μπαταρίας

! Η παρεχόμενη μπαταρία είναι μερικώς φορτισμένη (για να εξασφαλιστεί ότι η μπαταρία αποκτά τη μέγιστη χαμηλότερη, να φορτίζετε τελείως τη μπαταρία με τον φορτιστή της πριν από τη χρήση του ηλεκτρικού εργαλείου σας για πρώτη φορά) ! διαβάστε και ακολουθήστε τις οδηγίες που παρέχονται μαζί με το φορτιστή ή το τροφοδοτικό - να χρησιμοποιείτε φορτιστή ή τροφοδοτικό μόνο εφόσον η τάση εξόδου του είναι 5V και το ρεύμα εξόδου του είναι ≥0,5A - Συνδέστε το καλώδιο φορτιστή H αφ’ ενός με το φορτιστή ή το τροφοδοτικό (δεν περιλαμβάνεται στο βασικό εξοπλισμό) και αφ’ ετέρου τη διεπαφή του φορτιστή J - όταν συνδεθεί, το εργαλείο θα ενεργοποιηθεί και ο δείκτης στάθμης μπαταρίας

να αναβοσβήνει - η φόρτιση έχει ολοκληρωθεί όταν ο δείκτης στάθμης μπαταρίας σταματήσει να αναβοσβήνει και υποδεικνύεται γεμάτη μπαταρία - αφαιρέστε το καλώδιο φορτιστή H από το εργαλείο διαφορετικά όταν παραμένει συνδεδεμένο, το εργαλείο θα σβήσει μετά από περ.

• Ένδειξη κατάστασης μπαταρίας

- κατά τη χρήση, η ένδειξη στάθμης μπαταρίας στην οθόνη υποδεικνύει την υπολειπόμενη χωρητικότητα

• Eκκίνηση/Σταση - πατήστε το κύριο κουμπί G για να ενεργοποιήσετε το εργαλείο ! η δέσμη λέιζερ ενεργοποιείται αυτόματα όταν ανάβει το

- πατήστε παρατεταμένα το κύριο κουμπί G για 1 δευτερόλεπτο για να σβήσετε το εργαλείο

• Αλλαγή μονάδων ! η προεπιλεγμένη τιμή πριν από την πρώτη χρήση είναι μέτρα

• -Όταν εφαρμοστούν διαφορετικές διατάξεις χειρισμού και ρύθμισης ή ακολουθηθούν διαφορετικές διαδικασίες απ’ αυτές που αναφέρονται εδώ, αυτό μπορεί να οδηγήσει σε έκθεση σε επικίνδυνη ακτινοβολία

• Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε πρόσωπα ή ζώα και μην κοιτάξετε οι ίδιοι κατευθείαν στην άμεση ή ανακλώμενη ακτίνα λέιζερ (έτσι μπορεί να τυφλώσετε άτομα, να προκαλέσετε ατυχήματα ή να βλάψετε τα μάτια σας)

• Σε περίπτωση που η ακτίνα λέιζερ πέσει στα μάτια σας, πρέπει να κλείσετε τα μάτια συνειδητά και να απομακρύνετε το κεφάλι σας αμέσως από την

• Μην προβείτε σε καμία αλλαγή στη διάταξη λέιζερ

• Να δίνετε το εργαλείο μέτρησης για επισκευή οπωσδήποτε σε κατάλληλα εκπαιδευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά (μ’αυτόν τον τρόπο εξασφαλίζεται η διατήρηση της ασφαλούς λειτουργίας του εργαλείου

• Μην αφήνετε παιδιά να χρησιμοποιούν ανεπιτήρητα το εργαλείο μέτρησης (μπορεί, χωρίς να το θέλουν, να τυφλώσουν άλλα

• Να μην εργάζεστε με το εργαλείο μέτρησης σε περιβάλλον στο οποίο υπάρχει κίνδυνος έκρηξης, ή στο οποίο βρίσκονται εύφλεκτα υγρά, αέρια ή σκόνες (στο εσωτερικό του εργαλείου μέτρησης μπορεί να δημιουργηθεί σπινθηρισμός κι έτσι να αναφλεχθούν η σκόνη ή οι αναθυμιάσεις) ΕΠΕΞΗΓΗΣΗ ΤΩΝ ΣΥΜΒΟΛΩΝ ΣΤΟ

Διαβάστε το εγχειρίδιο οδηγιών πριν από τη χρήση

Μην πετάτε τα ηλεκτρικά εργαλεία και µπαταρίες στον κάδο οικιακών απορριμμάτων

Ακτινοβολία λέιζερ / Μην κοιτάτε απευθείας μέσα στην ακτίνα / Προϊόν λέιζερ κλάσης 278

- πατήστε το κύριο κουμπί G για να ενεργοποιήσετε το λέιζερ - σκοπεύστε στον πρώτο στόχο (π.χ. πλάτος) και πατήστε το κύριο πλήκτρο G για να εμφανίσετε την πρώτη διάσταση της πρώτης

- σκοπεύστε στον δεύτερο στόχο (π.χ. μήκος) και πατήστε το κύριο πλήκτρο G για να εμφανίσετε τη δεύτερη διάσταση στη δεύτερη

- το λέιζερ απενεργοποιείται αυτόματα και η υπολογισμένη επιφάνεια εμφανίζεται στην τελευταία κάτω σειρά - πατήστε το κύριο κουμπί G ξανά για να προβείτε σε νέα μέτρηση

• Μέτρηση σε πραγματικό χρόνο

- αυτή η λειτουργία μπορεί να χρησιμοποιηθεί για τη μετακίνηση του εργαλείου σε σχέση με το στόχο και εμφανίζεται η απόσταση, η οποία ενημερώνεται συνεχώς - πατήστε το κύριο κουμπί G για να ενεργοποιήσετε το λέιζερ - πατήστε ξανά το κύριο κουμπί G για να ξεκινήσετε τη μέτρηση, το εργαλείο θα αρχίσει να ηχεί - πατήστε ξανά το κύριο κουμπί G για να απενεργοποιήσετε το λέιζερ και να ολοκληρώσετε τη μέτρηση

- αυτή η λειτουργία μπορεί να χρησιμοποιηθεί για τον υπολογισμό αποστάσεων που δεν μπορούν να μετρηθούν λόγω κάποιου εμποδίου ή λόγω της έλλειψης επιφάνειας

- πατήστε το κύριο κουμπί G για να ενεργοποιήσετε το λέιζερ - τοποθετήστε το εργαλείο στο σημείο A και στοχεύστε στο σημείο B, εμφανίζεται η γωνία σε πραγματικό χρόνο ! εάν στην οθόνη εμφανίζεται --.-º το εργαλείο παρουσιάζει υπερβολική κλίση προς τα αριστερά ή τα δεξιά και δεν μπορεί να πραγματοποιηθεί

- πατήστε ξανά το κύριο κουμπί G και εμφανίζονται η μετρούμενη απόσταση AB και η γωνία και

- πατήστε παρατεταμένα το κύριο κουμπί G για να ενεργοποιήσετε το εργαλείο - συνεχίστε να πατάτε το κύριο πλήκτρο G για περισσότερα από 2 δευτερόλεπτα μέχρι να εμφανιστεί η επιθυμητή μονάδα μέτρησης (πόδια/ίντσες ή μέτρα) - αφήστε το κύριο πλήκτρο G για να επιλέξετε τη μονάδα μέτρησης

- πατήστε το κύριο κουμπί G για να ενεργοποιήσετε το εργαλείο - πατήστε παρατεταμένα το πλήκτρο ΕΠΑΝΩ D για να επιλέξετε άλλη μονάδα μέτρησης

• Επιλоγή λειτоυργίας μέτρησης - πατήστε το πλήκτρο ΕΠΑΝΩ D ή ΚΑΤΩ E για να επιλέξετε διαφορετικές λειτουργίες

• Μέτρηση μίας απόστασης

- όταν ενεργοποιείτε το εργαλείο, η προεπιλεγμένη λειτουργία μέτρησης είναι η μέτρηση μίας απόστασης με το λέιζερ ενεργοποιημένο (βλ. παλλόμενο ενδείκτη λέιζερ

- εάν επιλέξετε τη λειτουργία απόστασης πατώντας το πλήκτρο ΕΠΑΝΩ D ή ΚΑΤΩ E το λέιζερ ενδέχεται να μην ενεργοποιηθεί αυτόματα (βλ. ενδείκτη λέιζερ

b), αλλά μόνο μετά το πάτημα του κύριου πλήκτρου G - με ενεργοποιημένη τη δέσμη λέιζερ, στοχεύστε το λέιζερ στο

- πατήστε το κύριο πλήκτρο G για να κάνετε μια μέτρηση (και απενεργοποιήστε αυτόματα το

! έχετε υπόψη σας ότι το εργαλείο μετρά από την πίσω του πλευρά (το μήκος του εργαλείου περιλαμβάνεται στο αποτέλεσμα της μέτρησης) - πατήστε το κύριο πλήκτρο G για να ενεργοποιήσετε το λέιζερ και πατήστε ξανά το κύριο πλήκτρο G για να προβείτε σε διαδοχική μέτρηση (μπορούν να εμφανίζονται μέχρι 4 μετρήσεις)79 οποιοδήποτε πλήκτρο για να επιστρέψετε στην αρχική οθόνη

• Οι λανθασμένες μετρήσεις δεν μπορούν να αποκλειστούν εάν γίνονται μετρήσεις σε διαφορετικές επιφάνειες. Οι προβληματικές επιφάνειες είναι: - διαφανείς επιφάνειες (π.χ., τζάμι,

- ανακλαστικές επιφάνειες (π.χ. στιλβωμένο μέταλλο, γυαλί) - πορώδεις επιφάνειες (π.χ. μονωτικά υλικά) - δομικές επιφάνειες (π.χ. πεταχτός σοβάς ή φυσική πέτρα) Εάν απαιτείται, χρησιμοποιήστε ένα κομμάτι χαρτί ή μια πλάκα - στόχο για το λέιζερ (δεν περιλαμβάνεται) σε αυτλες τις επιφάνειες

• ‘Αλλες πιθανές αιτίες λανθασμένης

- η μέτρηση πραγματοποιήθηκε εκτός του εύρους μέτρησης - η γωνία μεταξύ της ακτίνας λέιζερ και του στόχου ήταν πολύ μικρή - ο φακός λήψης B ή το άνοιγμα της ακτίνας λέιζερ A ήταν θολά (π.χ. λόγω απότομης μεταβολής θερμοκρασίας)

• Τα στρώματα αέρα με μεταβαλλόμενες θερμοκρασίες ή έμμεσα λαμβανόμενες ανακλάσεις μπορεί να επηρεάσουν τη μετρούμενη τιμή ΣΥΝΤΗΡΗΣΗ / ΣΕΡΒΙΣ

• Αυτό το εργαλείο δεν προορίζεται για επαγγελματική χρήση

• Προστατεύετε το εργαλείο μέτρησης από υγρασία κι από άμεση ηλιακή ακτινοβολία

• Να μην εκθέτετε το εργαλείο μέτρησης σε ακραίες θερμοκρασίες και/ή σε ισχυρές διακυμάνσεις θερμοκρασίας (η ακρίβεια του εργαλείου μέτρησης μπορεί να αλλοιωθεί) - για παράδειγμα, να μην το αφήνετε για πολλή ώρα στο αυτοκίνητο - πρέπει να περιμένετε να σταθεροποιηθεί πρώτα η θερμοκρασία του εργαλείου μέτρησης πριν το χρησιμοποιήσετε υπολογίζονται οι αποστάσεις a και b ! το υπολογιζόμενο μήκος a είναι απόλυτα επίπεδο και η γωνία μεταξύ a και b είναι 90º, η οποία μπορεί να διαφέρει από εκείνη που ισχύει πραγματικά

- τοποθετήστε το εργαλείο με τη βάση μέτρησης γωνίας F στην επιφάνεια που θα μετρηθεί - η οθόνη εμφανίζει τη γωνία μεταξύ της επιφάνειας και του απόλυτου

! εάν στην οθόνη εμφανίζεται --.-º το εργαλείο παρουσιάζει υπερβολική κλίση προς τα εμπρός ή πίσω και δεν μπορεί να πραγματοποιηθεί μέτρηση

- για να αλφαδιάσετε την επιφάνεια εργασίας, μετακινήστε την επιφάνεια μέχρι να εμφανιστεί 0º ή 90º στην οθόνη - εάν η απόκλιση είναι εντός ±10º των 0° και 90°, εμφανίζονται τα βέλη ρύθμισης ακριβείας, η κατεύθυνση και το υψος των οποίων ποικίλλει, σε σχέση με το

- αντί της χρήσης της απόλυτης στάθμης, μπορείτε να ορίσετε και μια αναφορά, πατώντας παρατεταμένα το πλήκτρο ΚΑΤΩ E για 1 δευτερόλεπτο. Στην οθόνη εμφανίζονται REF. και 0°, τώρα η γωνία μπορεί να μετρηθεί σε σχέση με αυτή την τιμή αναφοράς - πατήστε παρατεταμένα το πλήκτρο ΚΑΤΩ E ξανά για 1 δευτερόλεπτο για να αφαιρέσετε την αναφορά και να επιστρέψετε στην απόλυτη

- για την κράτηση μιας μέτρησης, πατήστε το κύριο πλήκτρο G και στην οθόνη θα εμφανιστεί η λέξη HOLD και η μετρούμενη γωνία - πατήστε ξανά το κύριο πλήκτρο G για να απελευθερώσετε την

• Όταν εμφανιστούν μηνύματα σφαλμάτων στην οθόνη C, πατήστε80 και συσκευασία στον κάδο οικιακών απορριμμάτων (μόνο για τις χώρες της ΕΕ) - σύμφωνα με την ευρωπαϊκή οδηγία 2012/19/ΕΚ περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωμάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το περιβάλλον - το σύμβολο

θα σας το θυμήσει αυτό όταν έλθει η ώρα να πετάξετε

• Να προστατεύετε το εργαλείο μέτρησης από ισχυρά χτυπήματα ή

- τυχόν ζημιές του εργαλείου μέτρησης μπορεί να επηρεάσουν την ακρίβειά του - μετά από ένα ισχυρό χτύπημα ή από μια πτώση του εργαλείου μέτρησης πρέπει να ελέγξετε τις γραμμές λέιζερ βάσει μια γνωστής οριζόντιας ή κάθετης γραμμής

• Να διατηρείτε το εργαλείο μέτρησης πάντα καθαρό

• Μη βυθίσετε το εργαλείο μέτρησης σε νερό ή σε άλλα υγρά

• Καθαρίζετε τυχόν ρύπους και βρωμιές μ’ ένα υγρό, μαλακό πανί

• Μη χρησιμοποιείτε μέσα καθαρισμού

• Να καθαρίζετε τακτικά ιδιαίτερα τις επιφάνειες κοντά στην έξοδο της ακτίνας λέιζερ και να προσέχετε να μη δημιουργούνται χνούδια

• Αν παρ’ όλες τις επιμελημένες μεθόδους κατασκευής κι ελέγχου το εργαλείο σταματήσει κάποτε να λειτουργεί, τότε η επισκευή του πρέπει να ανατεθεί σ’ ένα εξουσιοδοτημένο συνεργείο για ηλεκτρικά εργαλεία της SKIL - στείλτε το εργαλείο χωρίς να το αποσυναρμολογήσετε μαζί με την απόδειξη αγοράς στο κατάστημα από το οποίο το αγοράσατε ή στον πλησιέστερο σταθμό τεχνικής εξυπηρέτησης της SKIL (θα βρείτε τις διευθύνσεις και το διάγραμμα συντήρησης του εργαλείου στην ιστοσελίδα www.skil.com)

• Να γνωρίζετε ότι βλάβες που προκαλούνται λόγω υπερφόρτωσης ή ακατάλληλου χειρισμού του εργαλείου, δεν καλύπτονται από την εγγύηση (για τους όρους της εγγύησης της SKIL επισκεφτείτε τη διεύθυνση www.skil.com ή απευθυνθείτε στον πλησιέστερο αντιπρόσωπο) ΠΕΡIBΑΛΛOΝ
