ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 0516 AB SKIL

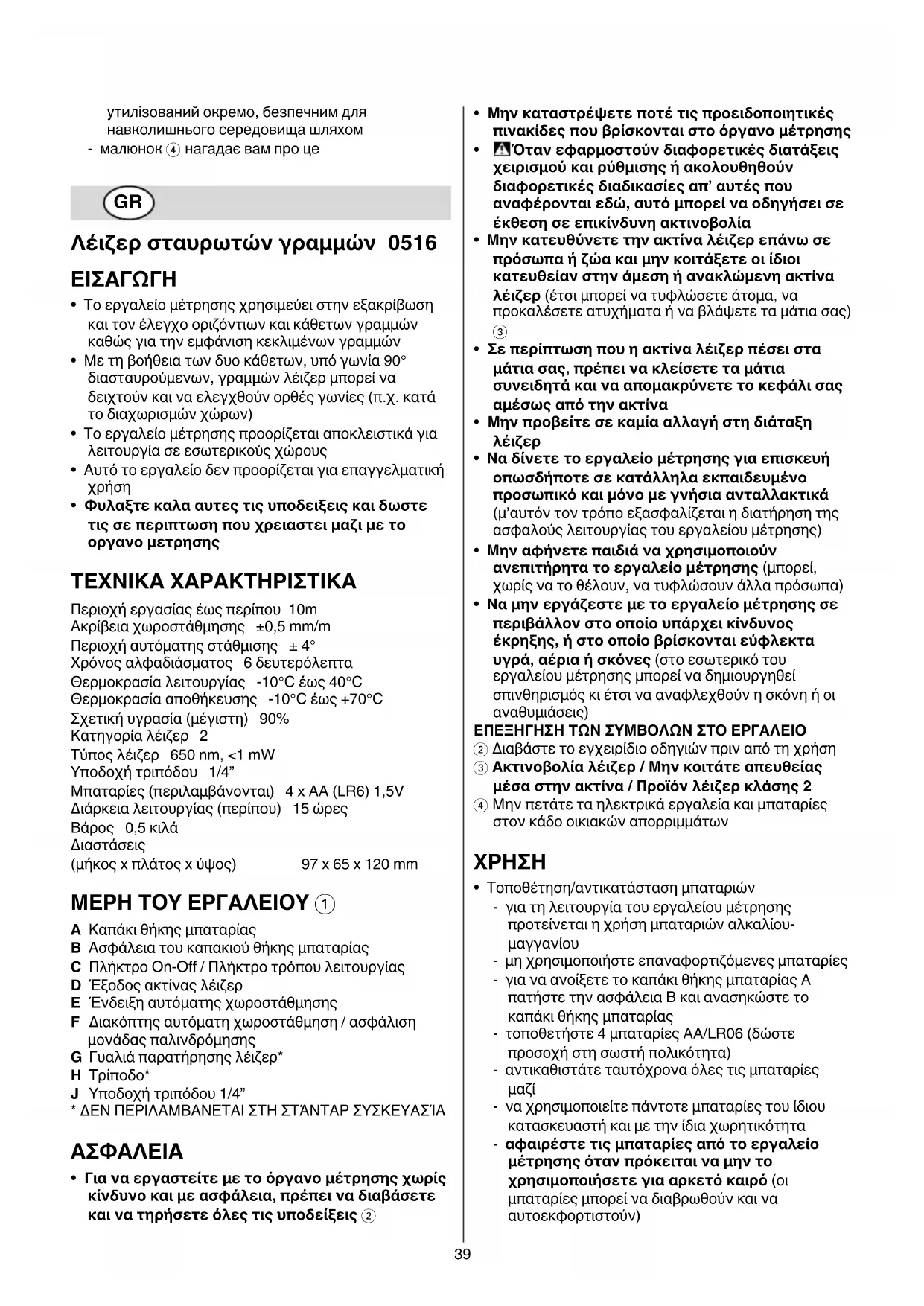

ΠΡΩΤΟΤΥΠΟ Ο∆ΗΓΙΩΝ ΧΡΗΣΗΣ

Λέιζερ σταυρωτών γραμμών 0516

• Το εργαλείο μέτρησης χρησιμεύει στην εξακρίβωση και τον έλεγχο οριζόντιων και κάθετων γραμμών καθώς για την εμφάνιση κεκλιμένων γραμμών

• Με τη βοήθεια των δυο κάθετων, υπό γωνία 90° διασταυρούμενων, γραμμών λέιζερ μπορεί να δειχτούν και να ελεγχθούν ορθές γωνίες (π.χ. κατά το διαχωρισμών χώρων)

• Το εργαλείο μέτρησης προορίζεται αποκλειστικά για λειτουργία σε εσωτερικούς χώρους

• Αυτό το εργαλείο δεν προορίζεται για επαγγελματική

• Φυλαξτε καλα αυτες τις υποδειξεις και δωστε τις σε περιπτωση που χρειαστει μαζι με το οργανο μετρησης

TEXNIKA XAΡAKTHΡIΣTIKA

Περιοχή εργασίας έως περίπου 10m Ακρίβεια χωροστάθμησης ±0,5 mm/m Περιοχή αυτόματης στάθμισης ± 4° Xρόνος αλφαδιάσματος 6 δευτερόλεπτα Θερμοκρασία λειτουργίας -10°C έως 40°C Θερμοκρασία αποθήκευσης -10°C έως +70°C Σχετική υγρασία (μέγιστη) 90% Κατηγορία λέιζερ 2 Τύπος λέιζερ 650 nm, <1 mW Υποδοχή τριπόδου 1/4” Μπαταρίες (περιλαμβάνονται) 4 x AA (LR6) 1,5V Διάρκεια λειτουργίας (περίπου) 15 ώρες Bάρος 0,5 κιλά

(μήκος x πλάτος x ύψος) 97 x 65 x 120 mm ΜΕΡΗ ΤΟY ΕΡΓΑΛΕΙΟY 1 A Καπάκι θήκης μπαταρίας B Ασφάλεια του καπακιού θήκης μπαταρίας C Πλήκτρο On-Off / Πλήκτρο τρόπου λειτουργίας D Έξοδος ακτίνας λέιζερ E Ένδειξη αυτόματης χωροστάθμησης F Διακόπτης αυτόματη χωροστάθμηση / ασφάλιση μονάδας παλινδρόμησης G Γυαλιά παρατήρησης λέιζερ* H Τρίποδο* J Υποδοχή τριπόδου 1/4”

• ΔΕΝ ΠΕΡΙΛΑΜΒΑΝΕΤΑΙ ΣΤΗ ΣΤΆΝΤΑΡ ΣΥΣΚΕΥΑΣΊΑ

• Για να εργαστείτε με το όργανο μέτρησης χωρίς κίνδυνο και με ασφάλεια, πρέπει να διαβάσετε και να τηρήσετε όλες τις υποδείξεις 2

• Μην καταστρέψετε ποτέ τις προειδοποιητικές πινακίδες που βρίσκονται στο όργανο μέτρησης

Όταν εφαρμοστούν διαφορετικές διατάξεις χειρισμού και ρύθμισης ή ακολουθηθούν διαφορετικές διαδικασίες απ’ αυτές που αναφέρονται εδώ, αυτό μπορεί να οδηγήσει σε έκθεση σε επικίνδυνη ακτινοβολία

• Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε πρόσωπα ή ζώα και μην κοιτάξετε οι ίδιοι κατευθείαν στην άμεση ή ανακλώμενη ακτίνα λέιζερ (έτσι μπορεί να τυφλώσετε άτομα, να προκαλέσετε ατυχήματα ή να βλάψετε τα μάτια σας)

• Σε περίπτωση που η ακτίνα λέιζερ πέσει στα μάτια σας, πρέπει να κλείσετε τα μάτια συνειδητά και να απομακρύνετε το κεφάλι σας αμέσως από την ακτίνα

• Μην προβείτε σε καμία αλλαγή στη διάταξη

• Να δίνετε το εργαλείο μέτρησης για επισκευή οπωσδήποτε σε κατάλληλα εκπαιδευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά (μ’αυτόν τον τρόπο εξασφαλίζεται η διατήρηση της ασφαλούς λειτουργίας του εργαλείου μέτρησης)

• Μην αφήνετε παιδιά να χρησιμοποιούν ανεπιτήρητα το εργαλείο μέτρησης (μπορεί, χωρίς να το θέλουν, να τυφλώσουν άλλα πρόσωπα)

• Να μην εργάζεστε με το εργαλείο μέτρησης σε περιβάλλον στο οποίο υπάρχει κίνδυνος έκρηξης, ή στο οποίο βρίσκονται εύφλεκτα υγρά, αέρια ή σκόνες (στο εσωτερικό του εργαλείου μέτρησης μπορεί να δημιουργηθεί σπινθηρισμός κι έτσι να αναφλεχθούν η σκόνη ή οι αναθυμιάσεις) ΕΠΕΞΗΓΗΣΗ ΤΩΝ ΣΥΜΒΟΛΩΝ ΣΤΟ ΕΡΓΑΛΕΙΟ 2 Διαβάστε το εγχειρίδιο οδηγιών πριν από τη χρήση 3 Ακτινοβολία λέιζερ / Μην κοιτάτε απευθείας μέσα στην ακτίνα / Προϊόν λέιζερ κλάσης 2 4 Μην πετάτε τα ηλεκτρικά εργαλεία και µπαταρίες στον κάδο οικιακών απορριμμάτων

• Τοποθέτηση/αντικατάσταση μπαταριών - για τη λειτουργία του εργαλείου μέτρησης προτείνεται η χρήση μπαταριών αλκαλίου-

- μη χρησιμοποιήστε επαναφορτιζόμενες μπαταρίες - για να ανοίξετε το καπάκι θήκης μπαταρίας A πατήστε την ασφάλεια B και ανασηκώστε το καπάκι θήκης μπαταρίας - τοποθετήστε 4 μπαταρίες AA/LR06 (δώστε προσοχή στη σωστή πολικότητα) - αντικαθιστάτε ταυτόχρονα όλες τις μπαταρίες

- να χρησιμοποιείτε πάντοτε μπαταρίες του ίδιου κατασκευαστή και με την ίδια χωρητικότητα - αφαιρέστε τις μπαταρίες από το εργαλείο μέτρησης όταν πρόκειται να μην το χρησιμοποιήσετε για αρκετό καιρό (οι μπαταρίες μπορεί να διαβρωθούν και να αυτοεκφορτιστούν) 39• Eκκίνηση/Σταση - για να θέσετε σε λειτουργία το εργαλείο μέτρησης πατήστε το πλήκτρο On-Off C (το εργαλείο μέτρησης εκπέμπει αμέσως μετά την ενεργοποίησή του γραμμές λέιζερ μέσω των δυο εξόδων ακτινών λέιζερ D) ! μην κατευθύνετε την ακτίνα λέιζερ επάνω σε πρόσωπα ή ζώα και μην κοιτάζετε ο ίδιος/η ίδια στην ακτίνα λέιζερ, ακόμη κι από μεγάλη

- για την απενεργοποίηση του οργάνου μέτρησης πατήστε το πλήκτρο On-Off C τόσες φορές, ώσπου να σβήσει η ένδειξη E - σπρώξτε το διακόπτη F στη θέση 6 για να ασφαλίσετε τη μονάδα παληνδρόμησης - μην αφήνετε το ενεργοποιημένο εργαλείο μέτρησης ανεπιτήρητο αλλά να το θέτετε μετά τη χρήση του εκτός λειτουργίας (μπορεί να τυφλωθούν άλλα άτομα από την ακτίνα λέιζερ) - όταν θέτετε το εργαλείο μέτρησης εκτός λειτουργίας η μονάδα αντιρρόπησης ασφαλίζεται

• Τρόποι λειτουργίας - όλοι οι τρόποι λειτουργίας μπορούν να επιλεγούν ΜΕ αυτόματη (θέση 5) χωροστάθμηση και XΩΡΊΣ αυτόματη χωροστάθμηση (θέση 6) - πατήστε το πλήκτρο τρόπου λειτουργίας C τόσες φορές, ώσπου να ρυθμιστεί ο επιθυμητός τρόπος λειτουργίας

1) Τρόπος λειτουργίας διασταυρούμενων

ακτίνων: το εργαλείο μέτρησης εκπέμπει μια οριζόντια και μια κάθετη γραμμή λέιζερ από την μπροστινή και μια κάθετη γραμμή λέιζερ από την πλαϊνή έξοδο λέιζερ D - οι διαδρομές των δυο κάθετων γραμμών λέιζερ διασταυρώνονται υπό γωνία 90° 7

2) Οριζόντιος τρόπος λειτουργίας: το εργαλείο

μέτρησης εκπέμπει από την μπροστινή έξοδο λέιζερ D μια οριζόντια γραμμή λέιζερ 8

3) Κάθετος τρόπος λειτουργίας: το εργαλείο

μέτρησης εκπέμπει από την μπροστινή έξοδο λέιζερ D μια κάθετη γραμμή λέιζερ 9

• Εργασία με την αυτόματη χωροστάθμηση - τοποθετήστε το όργανο μέτρησης πάνω σε μια οριζόντια, σταθερή επιφάνεια ή στερεώστε το πάνω σ’ έναν τρίποδα H - σπρώξτε το διακόπτη F στη θέση 5 (η ένδειξη E ανάβει με χρώμα πράσινο) - όταν η αυτόματη χωροστάθμηση είναι ανέφικτη, π.χ. επειδή η επιφάνεια τοποθέτησης του εργαλείου μέτρησης αποκλίνει από την οριζόντιο περισσότερο από 4°, η ένδειξη E ανάβει με χρώμα κόκκινο, οι γραμμές λέιζερ αναβοσβήνουν και ηχεί ένα ακουστικό σήμα - να μην κρατάτε το εργαλείο μέτρησης κοντά στα αυτιά σας (ο ισχυρός ήχος μπορεί να βλάψει τη ακοή σας) - σε αυτή την περίπτωση τοποθετήστε το όργανο μέτρησης οριζόντια και περιμένετε την αυτοχωροστάθμηση - οι γραμμές λέιζερ ανάβουν διαρκώς μόλις το εργαλείο μέτρησης εισέλθει στην περιοχή της αυτοχωροστάθμησης ±4°, η ένδειξη E ανάβει με χρώμα πράσινο και το ακουστικό σήμα παύει - έξω από την περιοχή χωροστάθμησης έως ±4° η εργασία με αυτόματη χωροστάθμηση είναι ανέφικτη, επειδή διαφορετικά δεν εξασφαλίζεται, ότι οι γραμμές λέιζερ θα διασταυρώνονται μεταξύ τους κάθετα - σε περιπτώσεις ισχυρών κραδασμών ή αλλαγής θέσης το εργαλείο μέτρησης αυτοχωσταθμείται πάλι αυτόματα - μετά από κάθε νέα χωροστάθμηση πρέπει να ελέγχετε τη θέση της οριζόντιας ή/και κάθετης γραμμής λέιζερ ως προς το σημείο αναφοράς για να αποφύγετε τυχόν σφάλματα

• Εργασία χωρίς αυτόματη χωροστάθμηση - σπρώξτε το διακόπτη F στη θέση 6 (η ένδειξη E ανάβει κόκκινη) - όταν η αυτόματη χωροστάθμηση είναι απενεργοποιημένη μπορείτε να κρατήσετε το εργαλείο μέτρησης ελεύθερα με το χέρι ή να το τοποθετήσετε επάνω σε μια κατάλληλη επιφάνεια - στην περίπτωση αυτή οι διαδρομές των γραμμών λέιζερ δεν είναι υποχρεωτικά κάθετες αναμεταξύ

• Για το σημάδεμα να χρησιμοποιείτε πάντοτε το κέντρο της γραμμής λέιζερ (το πλάτος της γραμμής λέιζερ αλλάζει ανάλογα με την απόσταση)

• Γυαλιά παρατήρησης λέιζερ (δεν περιλαμβάνεται στη στάνταρ συσκευασία) - τα γυαλιά παρατήρησης λέιζερ G 1 φιλτράρουν το φως του περιβάλλοντος - έτσι το κόκκινο φως του λέιζερ φαίνεται πιο

- μη χρησιμοποιήσετε τα γυαλιά παρατήρησης λέιζερ σαν προστατευτικά γυαλιά (τα γυαλιά παρατήρησης λέιζερ χρησιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέιζερ χωρίς, όμως, να προστατεύουν από την ακτινοβολία

- μη χρησιμοποιείτε τα γυαλιά παρατήρησης λέιζερ σα γυαλιά ηλίου ή στην οδική κυκλοφορία (τα γυαλιά παρατήρησης λέιζερ δεν προστατεύουν επαρκώς από την υπεριώδη ακτινοβολία (UV) και μειώνουν την αναγνώριση των χρωμάτων)

• Εργασία με το τρίποδο (δεν περιλαμβάνεται στη στάνταρ συσκευασία) - το τρίποδο H 1 προσφέρει μια σταθερή καθ’ ύψος ρυθμιζόμενη επιφάνεια μέτρησης - τοποθετήστε το εργαλείο μέτρησης με την υποδοχή τριπόδου J επάνω στο 1/4” σπείρωμα του τριπόδου και στερεώστε το με την αντίστοιχη βίδα του τριπόδου ΣΥΝΤΗΡΗΣΗ / ΣΕΡΒΙΣ

• Αυτό το εργαλείο δεν προορίζεται για επαγγελματική

• Προστατεύετε το εργαλείο μέτρησης από υγρασία κι από άμεση ηλιακή ακτινοβολία 40• Να μην εκθέτετε το εργαλείο μέτρησης σε ακραίες θερμοκρασίες και/ή σε ισχυρές διακυμάνσεις θερμοκρασίας (η ακρίβεια του εργαλείου μέτρησης μπορεί να αλλοιωθεί) - για παράδειγμα, να μην το αφήνετε για πολλή ώρα στο αυτοκίνητο - πρέπει να περιμένετε να σταθεροποιηθεί πρώτα η θερμοκρασία του εργαλείου μέτρησης πριν το χρησιμοποιήσετε

• Να προστατεύετε το εργαλείο μέτρησης από ισχυρά χτυπήματα ή πτώσεις - τυχόν ζημιές του εργαλείου μέτρησης μπορεί να επηρεάσουν την ακρίβειά του - μετά από ένα ισχυρό χτύπημα ή από μια πτώση του εργαλείου μέτρησης πρέπει να ελέγξετε τις γραμμές λέιζερ βάσει μια γνωστής οριζόντιας ή κάθετης γραμμής αναφοράς

• Ωθήστε το διακόπτη F 1 στη θέση ασφάλισης 6 πριν μεταφέρετε το εργαλείο μέτρησης (έτσι ασφαλίζεται η μονάδα παλινδρόμησης η οποία διαφορετικά κινδυνεύει να υποστεί ζημιά από ενδεχόμενες ισχυρές κινήσεις)

• Να διατηρείτε το εργαλείο μέτρησης πάντα καθαρό

• Μη βυθίσετε το εργαλείο μέτρησης σε νερό ή σε

• Καθαρίζετε τυχόν ρύπους και βρωμιές μ’ ένα υγρό, μαλακό πανί

• Μη χρησιμοποιείτε μέσα καθαρισμού ή διαλύτες

• Να καθαρίζετε τακτικά ιδιαίτερα τις επιφάνειες κοντά στην έξοδο της ακτίνας λέιζερ και να προσέχετε να μη δημιουργούνται χνούδια

• Αν παρ’ όλες τις επιμελημένες μεθόδους κατασκευής κι ελέγχου το εργαλείο σταματήσει κάποτε να λειτουργεί, τότε η επισκευή του πρέπει να ανατεθεί σ’ ένα εξουσιοδοτημένο συνεργείο για ηλεκτρικά εργαλεία της SKIL - στείλτε το εργαλείο χωρίς να το αποσυναρμολογήσετε μαζί με την απόδειξη αγοράς στο κατάστημα από το οποίο το αγοράσατε ή στον πλησιέστερο σταθμό τεχνικής εξυπηρέτησης της SKIL (θα βρείτε τις διευθύνσεις και το διάγραμμα συντήρησης του εργαλείου στην ιστοσελίδα www.skil.com) ΠΕΡIBΑΛΛOΝ

• Μην πετάτε τα ηλεκτρικά εργαλεία, µπαταρίες, εξαρτημάτα και συσκευασία στον κάδο οικιακών απορριμμάτων (μόνο για τις χώρες της ΕΕ) - σύμφωνα με την ευρωπαϊκή οδηγία 2012/19/ΕΚ περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωμάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το περιβάλλον - το σύμβολο 4 θα σας το θυμήσει αυτό όταν έλθει η ώρα να πετάξετε τις
