INSTRUKCJA OBSŁUGI 0516 AB SKIL

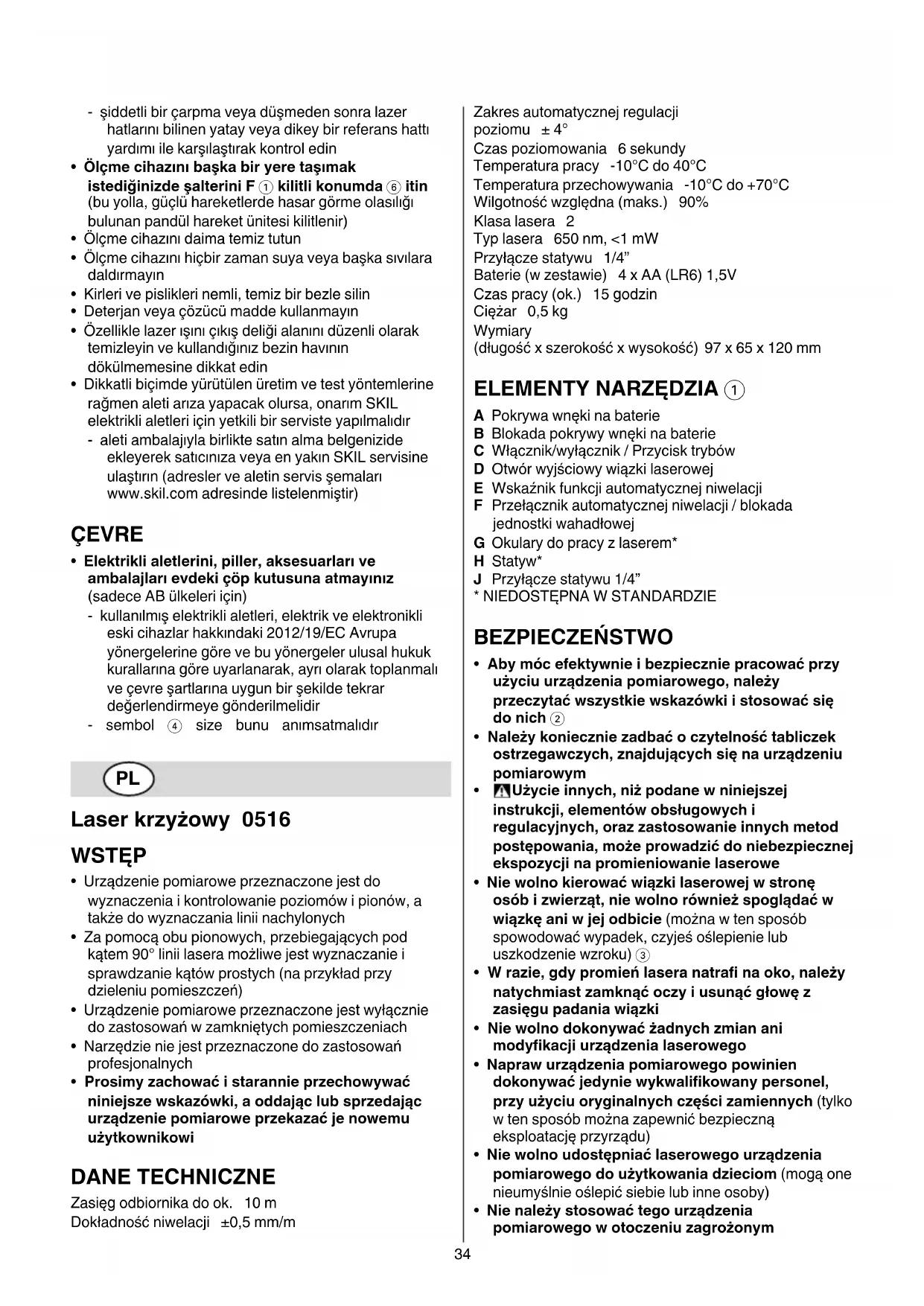

Laser krzyżowy 0516 WSTĘP

• Urządzenie pomiarowe przeznaczone jest do wyznaczenia i kontrolowanie poziomów i pionów, a także do wyznaczania linii nachylonych

• Za pomocą obu pionowych, przebiegających pod kątem 90° linii lasera możliwe jest wyznaczanie i sprawdzanie kątów prostych (na przykład przy dzieleniu pomieszczeń)

• Urządzenie pomiarowe przeznaczone jest wyłącznie do zastosowań w zamkniętych pomieszczeniach

• Narzędzie nie jest przeznaczone do zastosowań profesjonalnych

• Prosimy zachować i starannie przechowywać niniejsze wskazówki, a oddając lub sprzedając urządzenie pomiarowe przekazać je nowemu użytkownikowi DANE TECHNICZNE Zasięg odbiornika do ok. 10 m Dokładność niwelacji ±0,5 mm/m Zakres automatycznej regulacji poziomu ± 4° Czas poziomowania 6 sekundy Temperatura pracy -10°C do 40°C Temperatura przechowywania -10°C do +70°C Wilgotność względna (maks.) 90% Klasa lasera 2 Typ lasera 650 nm, <1 mW Przyłącze statywu 1/4” Baterie (w zestawie) 4 x AA (LR6) 1,5V Czas pracy (ok.) 15 godzin Ciężar 0,5 kg Wymiary (długość x szerokość x wysokość) 97 x 65 x 120 mm

ELEMENTY NARZĘDZIA 1

A Pokrywa wnęki na baterie B Blokada pokrywy wnęki na baterie C Włącznik/wyłącznik / Przycisk trybów D Otwór wyjściowy wiązki laserowej E Wskaźnik funkcji automatycznej niwelacji F Przełącznik automatycznej niwelacji / blokada jednostki wahadłowej G Okulary do pracy z laserem* H Statyw* J Przyłącze statywu 1/4”

• NIEDOSTĘPNA W STANDARDZIE BEZPIECZEŃSTWO

• Aby móc efektywnie i bezpiecznie pracować przy użyciu urządzenia pomiarowego, należy przeczytać wszystkie wskazówki i stosować się do nich 2

• Należy koniecznie zadbać o czytelność tabliczek ostrzegawczych, znajdujących się na urządzeniu pomiarowym

Użycie innych, niż podane w niniejszej instrukcji, elementów obsługowych i regulacyjnych, oraz zastosowanie innych metod postępowania, może prowadzić do niebezpiecznej ekspozycji na promieniowanie laserowe

• Nie wolno kierować wiązki laserowej w stronę osób i zwierząt, nie wolno również spoglądać w wiązkę ani w jej odbicie (można w ten sposób spowodować wypadek, czyjeś oślepienie lub uszkodzenie wzroku) 3

• W razie, gdy promień lasera natrafi na oko, należy natychmiast zamknąć oczy i usunąć głowę z zasięgu padania wiązki

• Nie wolno dokonywać żadnych zmian ani modyfikacji urządzenia laserowego

• Napraw urządzenia pomiarowego powinien dokonywać jedynie wykwalifikowany personel, przy użyciu oryginalnych części zamiennych (tylko w ten sposób można zapewnić bezpieczną eksploatację przyrządu)

• Nie wolno udostępniać laserowego urządzenia pomiarowego do użytkowania dzieciom (mogą one nieumyślnie oślepić siebie lub inne osoby)

• Nie należy stosować tego urządzenia pomiarowego w otoczeniu zagrożonym 34wybuchem, w którym znajdują się łatwopalne ciecze, gazy lub pyły (w urządzeniu pomiarowym może dojść do utworzenia iskier, które mogą spowodować zapłon pyłów lub oparów)

OBJAŚNIENIE SYMBOLI NA NARZĘDZIU

2 Przed użyciem przeczytaj instrukcję obsługi 3 Promieniowanie laserowe / Nie spoglądaj w wiązkę / Wyrób laserowy klasy 2 4 Nie wyrzucaj elektronarzędzi i baterie wraz z odpadami z gospodarstwa domowego UŻYTKOWANIE

• Wkładanie/wymiana baterii - zaleca się eksploatację urządzenia pomiarowego przy użyciu baterii alkaliczno-manganowych - nie należy stosować baterii nadających się do ponownego ładowania - aby otworzyć pokrywkę wnęki na baterie A, należy wcisnąć blokadę B i odchylić pokrywkę - włóż 4 baterie x AA/LR06 (zwróć uwagę na właściwą polaryzację) - należy wymieniać wszystkie baterie równocześnie - stosować tylko baterie, pochodzące od tego samego producenta i o jednakowej pojemności - jeżeli urządzenie jest przez dłuższy czas nieużywane, należy wyjąć z niego baterie (mogą one przy dłuższym nieużywaniu ulec korozji i się rozładować)

• Włączanie/wyłączanie - aby włączyć urządzenie pomiarowe, należy nacisnąć włącznik/wyłącznik C (natychmiast po włączeniu urządzenia pomiarowego z otworów wylotowych D wysyłane są linie lasera) ! nie wolno kierować wiązki laserowej w stronę osób i zwierząt, jak również spoglądać w wiązkę (nawet przy zachowaniu większej odległości) - aby wyłączyć urządzenie pomiarowe, należy naciskać włącznik/wyłącznik C aż do wygaśnięcia wskaźnika E - przełącznik F należy ustawić w pozycji 6, aby zablokować jednostkę wahadłową - nie wolno zostawiać włączonego urządzenia pomiarowego bez nadzoru, a po zakończeniu użytkowania należy je wyłączać (wiązka lasera może spowodować oślepienie osób postronnych) - wyłączając nieużywane urządzenie pomiarowe, można oszczędzić energię elektryczną

• Rodzaje pracy - we wszystkich tych trybach można pracować Z funkcją automatycznej niwelacji (pozycja 5) i BEZ funkcją automatycznej niwelacji (pozycja 6) - należy naciskać przycisk C wielokrotnie aż do ustawienia się pożądanego trybu

1) Tryb pracy krzyżowo-liniowy: urządzenie

pomiarowe emituje jedną poziomą i jedną pionową linię lasera z przedniego otworu wyjściowego, jak również jedną pionową linię z bocznego otworu wyjściowego lasera D; obie linie pionowe przebiegają pod kątem 90° stopni w stosunku do siebie 7

2) Tryb pracy w poziomie: urządzenie pomiarowe

emituje jedną poziomą linię lasera z przedniego otworu wyjściowego D 8

3) Tryb pracy w pionie: urządzenie pomiarowe

emituje jedną pionową linię lasera z przedniego otworu wyjściowego D 9

• Zastosowanie funkcji automatycznej niwelacji - urządzenie pomiarowe należy ustawić na poziomym, stabilnym podłożu, albo zamocować je na statywie H - przełącznik F należy ustawić w pozycji 5 (wskaźnik E świeci się zielonym światłem) - jeżeli przeprowadzenie automatycznej niwelacji nie jest możliwe, gdyż np. gdy powierzchnia podłoża, na którym stoi urządzenie pomiarowe odbiega od poziomu o więcej niż 4°, wskaźnik E świeci się na czerwono, a laser miga - urządzenie pomiarowe należy trzymać z dala od narządów słuchu (głośny dźwięk może uszkodzić słuch) - w takiej sytuacji należy ustawić urządzenie pomiarowe w pozycji poziomej i odczekać, aż dokona ono automatycznej samoniwelacji - gdy urządzenie pomiarowe osiągnie zakres samopoziomowania, wynoszący ±4°, wiązki lasera świecą się światłem ciągłym, wskaźnik E świeci się zielonym światłem a sygnał dźwiękowy wyłącza się - poza zakresem samopoziomowania, wynoszącym ±4° praca z zastosowaniem funkcji automatycznej niwelacji nie jest możliwa, gdyż niemożliwe jest zagwarantowanie, że linie lasera przebiegać będą prostopadle do siebie - w razie wstrząsów lub zmiany położenia pracującego urządzenia pomiarowego, dokonuje ono ponownie automatycznej samoniwelacji - aby uniknąć błędów w pomiarze należy w przypadku ponownej niwelacji skontrolować pozycję poziomej lub pionowej linii lasera w odniesieniu do punktów referencyjnych

• Praca po dezaktywacji funkcji automatycznej niwelacji - przełącznik F należy ustawić w pozycji 6 (wskaźnik E świeci się na czerwono) - jeżeli urządzenie pomiarowe ma wyłączoną funkcję automatycznej niwelacji, można je trzymać w ręku lub postawić na odpowiednim podłożu - linie lasera nie muszą koniecznie przebiegać prostopadle względem siebie

WSKAZÓWKI UŻYTKOWANIA

• Do zaznaczania należy używać zawsze tylko środka linii lasera (szerokość linii laserowej zmienia się w zależności od odległości)

• Okulary do pracy z laserem nie należy do standardowego wyposażenia) - okulary do pracy z laserem G 1 odfiltrowywują światło zewnętrzne - dzięki temu czerwone światło lasera jest znacznie uwydatnione - nie należy używać okularów do pracy z laserem jako okularów ochronnych (okulary do pracy z laserem służą do lepszej identyfikacji plamki lub linii 35lasera, a nie do ochrony przed promieniowaniem laserowym) - nie należy stosować okularów do pracy z laserem jako okularów słonecznych, ani używać ich w ruchu drogowym (okulary do pracy z laserem nie zapewniają całkowitej ochrony przed promieniowaniem UV i utrudniają rozróżnianie kolorów)

• Praca ze statywem (nie należy do standardowego wyposażenia) - aby zapewnić stabilne, przestawne na wysokość podłoże dla urządzenia pomiarowego, zaleca się użycie statywu H 1 - urządzenie pomiarowe wraz z wbudowanym przyłączem do statywu J na gwint 1/4” statywu i zamocować je za pomocą śruby ustawczej statywu KONSERWACJA / SERWIS

• Narzędzie nie jest przeznaczone do zastosowań profesjonalnych

• Urządzenie pomiarowe należy chronić przed wilgocią i bezpośrednim napromieniowaniem słonecznym

• Narzędzie należy chronić przed ekstremalnie wysokimi lub niskimi temperaturami, a także przed wahaniami temperatury (mogą mieć negatywny wpływ na precyzję pomiaru) - nie należy go na przykład pozostawiać na dłuższy okres czasu w samochodzie - należy przed użyciem odczekać, aż powróci ono do normalnej temperatury

• Urządzenie pomiarowe należy chronić przed silnymi uderzeniami lub przed upuszczeniem - wynikiem uszkodzenia urządzenia pomiarowego mogą być niedokładne pomiary - dlatego po każdym silnym uderzeniu lub upuszczeniu urządzenia należy w ramach kontroli porównać linię lasera z wyznaczoną już wcześniej poziomą lub pionową linią odniesienia

• Przed przystąpieniem do transportu urządzenia należy ustawić przełącznik F 1 w położeniu blokada 6 (wyłączenie powoduje automatyczną blokadę jednostki wahadłowej, która przy silniejszym ruchu mogłaby ulec uszkodzeniu)

• Narzędzie pomiarowe należy utrzymywać w czystości

• Nie wolno zanurzać urządzenia pomiarowego w wodzie ani innych cieczach

• Zanieczyszczenia należy usuwać za pomocą wilgotnej, miękkiej ściereczki

• Nie używać żadnych środków czyszczących ani zawierających rozpuszczalnik

• W szczególności należy regularnie czyścić płaszczyzny przy otworze wylotowym wiązki laserowej, starannie usuwając kłaczki kurzu

• Jeśli narzędzie, mimo dokładnej i wszechstronnej kontroli produkcyjnej ulegnie kiedykolwiek awarii, naprawę powinien przeprowadzić autoryzowany serwis elektronarzędzi firmy SKIL - odesłać nierozebrany narzędzie, wraz z dowodem zakupu, do dealera lub do najbliższego punktu usługowego SKIL (adresy oraz diagram serwisowy narzędzenia znajdują się na stronach www.skil.com) ŚRODOWISKO

• Nie wyrzucaj elektronarzędzi, baterie, akcesoriów i opakowania wraz z odpadami z gospodarstwa domowego (dotyczy tylko państw UE) - zgodnie z Europejską Dyrektywą 2012/19/WE w sprawie zużytego sprzętu elektrotechnicznego i elektronicznego oraz dostosowaniem jej do prawa krajowego, zużyte elektronarzędzia należy posegregować i zutylizować w sposób przyjazny dla środowiska - w przypadku potrzeby pozbycia się narzędzia, akcesoriów i opakowania - symbol 4 przypomni Ci o tym
